Система охлаждения ваз 2110: 🚘 Система охлаждения ВАЗ 2110 (инжектор, 8 и 16 клапанов): фото

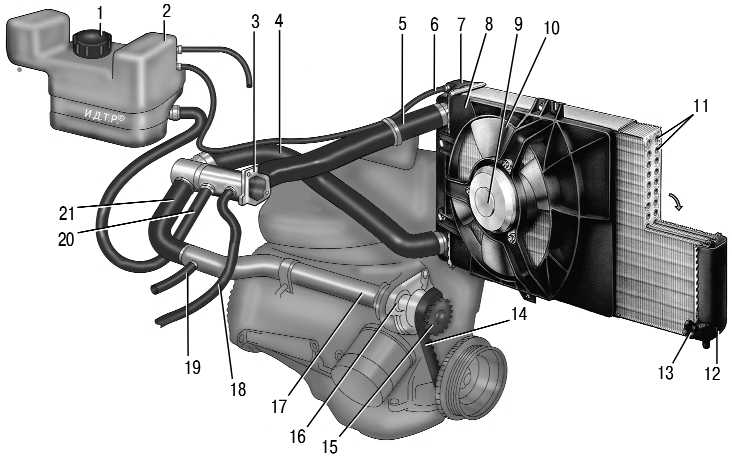

Особенности системы охлаждения двигателя ВАЗ-21124 автомобиля ВАЗ-2110
Система охлаждения двигателя ВАЗ-21124 отличается от системы охлаждения двигателя ВАЗ-2111 и ВАЗ2112 измененной схемой подсоединения шлангов радиатора отопителя, установкой термостата нового образца и расширительным бачком увеличенного размера
Датчик указателя уровня охлаждающей жидкости в расширительном бачке не ставится.
Система охлаждения двигателя ВАЗ-21124 — жидкостная, закрытого типа, с принудительной циркуляцией.
Состоит из рубашки охлаждения двигателя, радиатора с электровентилятором, термостата, насоса, расширительного бачка и соединительных шлангов.
Насос обеспечивает циркуляцию охлаждающей жидкости через рубашку охлаждения блока и головки блока цилиндров, после чего жидкость проходит через термостат в радиатор, где отдает тепло охлаждающему воздуху.
Движение жидкости через рубашку охлаждения и радиатор образует большой круг циркуляции, а движение жидкости по рубашке охлаждения двигателя, минуя радиатор, — малый круг циркуляции.
В систему охлаждения также включен радиатор отопителя и блок подогрева дроссельного узла.
Жидкость через них циркулирует постоянно и не зависит от положения клапанов термостата.
Герметичность системы обеспечивается впускным и выпускным клапаном, расположенным в крышке расширительного бачка.
Выпускной клапан поддерживает повышенное давление в системе на горячем двигателе, за счет этого температура кипения жидкости становится выше, уменьшаются паровые потери.
Он начинает открываться при давлении не менее 1,1 бар. Впускной клапан открывается при понижении давления в системе относительно атмосферного на 0,03-0,13 бар (на остывающем двигателе).
Тепловой режим работы двигателя поддерживается термостатом и электровентилятором радиатора. Электровентилятор включается через реле по сигналу контроллера.
Для контроля температуры охлаждающей жидкости в головку блока цилиндров двигателя ввернут датчик, связанный с указателем температуры в комбинации приборов.
В выпускном патрубке, рядом с корпусом термостата, установлен датчик температуры охлаждающей жидкости, выдающий информацию для контроллера.
Насос охлаждающей жидкости – лопастной, центробежного типа, приводится от шкива коленчатого вала ремнем ГРМ. Корпус насоса алюминиевый.
Валик вращается в двухрядном подшипнике. Пластичная смазка в подшипнике заложена на весь срок службы.
Наружное кольцо подшипника стопорится винтом. На передний конец валика напрессован зубчатый шкив, на задний — крыльчатка.
К торцу крыльчатки прижато упорное кольцо из графитсодержащей композиции, за которым находится сальник.
В корпусе насоса имеется контрольное отверстие для определения течи жидкости при выходе насоса из строя. Насос рекомендуется заменять в сборе.
Перераспределением потоков жидкости управляет термостат.
Термостат имеет твердый термочувствительный элемент и два клапана, которые перераспределяют потоки охлаждающей жидкости.
На холодном двигателе основной клапан термостата перекрывает поток жидкости от радиатора, и жидкость циркулирует только по малому кругу, минуя радиатор.
При температуре (85±2) °С клапаны термостата начинают перемещаться, пропуская поток жидкости в радиатор и перекрывая байпасный канал.
При температуре около (100±2) °С основной клапан полностью открывается, а байпасный закрывается.
Почти вся жидкость циркулирует по большому кругу через радиатор двигателя.
Замену термостата можно посмотреть в статье – «Снятие и проверка термостата».
Охлаждающая жидкость заливается в систему через расширительный бачок.
Он изготовлен из полупрозрачного полиэтилена, что позволяет визуально контролировать уровень жидкости.
Для этого на стенке бачка нанесены метки «MAX» и «MIN». В верхней части бачка имеется патрубок для соединения с пароотводящим шлангом радиатора, в нижней части — патрубок для соединения с наливным шлангом.
Радиатор состоит из двух вертикальных пластмассовых бачков (левый — с перегородкой) и двух горизонтальных рядов круглых алюминиевых трубок, проходящих сквозь охлаждающие пластины.
Трубки соединены с бачками через резиновую прокладку. Жидкость подается через верхний патрубок, а отводится через нижний.
Рядом с впускным патрубком расположен тонкий патрубок пароотводящего шланга.
На радиаторе установлен кожух с электровентилятором. В нижней части правого бачка находится сливная пробка.
Не рекомендуется использование воды в системе охлаждения: горячая вода вызывает интенсивную коррозию алюминиевых деталей.
— Возможные неисправности
Диагностика
Методы устранения
Падение уровня охлаждающей жидкости в расширительном бачке:
— Повреждение радиатора, шлангов, ослабление их посадки на патрубках. Подтекание жидкости из крана отопителя
Осмотр.
Герметичность радиатора проверяется в ванне с горячей водой сжатым воздухом под давлением 2,0 бар (2,0 кг/см2)
Замените поврежденные детали.
Подтяните хомуты на шлангах
— Утечка жидкости через манжету (сальник) насоса охлаждающей жидкости
Осмотр
Замените насос в сборе
— Повреждена прокладка головки цилиндров.
Дефект блока или головки цилиндров
При замене масла из картера выливается эмульсия с белесым оттенком.
Возможно появление обильного белого дыма из глушителя. Потеки охлаждающей жидкости на наружной поверхности двигателя
Поврежденные детали замените.
Не используйте зимой воду в системе охлаждения, заливайте охлаждающую жидкость, соответствующую климатическим условиям
Двигатель долго прогревается до рабочей температуры
— Неисправен термостат
См. Снятие и проверка термостата
Замените неисправный термостат
— Низкая температура воздуха (ниже –15°С)
Утеплите двигатель: установите термошумоизоляционный материал под капотом, щитки перед радиатором.
Не перекрывайте всю площадь радиатора в зоне крыльчатки вентилятора!
Постоянно работает электровентилятор системы охлаждения двигателя (даже на холодном двигателе):
— Обрыв в датчике температуры охлаждающей жидкости системы впрыска или его цепях
Горит лампа «Check еngine».
Датчик и цепи проверяются омметром
Неисправный датчик замените
— Не размыкаются контакты реле включения электровентилятора
Проверка автотестером
Неисправное реле замените
— Неисправен блок управления системы впрыска или его цепи
Проверьте блок или замените заведомо исправным
Замените неисправный блок
— Не размыкаются контакты термовыключателя радиатора
При отсоединении клемм от выводов термовыключателя электровентилятор перестает работать
Замените термовыключатель
Двигатель перегревается (стрелка указателя температуры охлаждающей жидкости находится в красной зоне):
— Неисправен термостат
См. Снятие и проверка термостата
Замените неисправный термостат
— Недостаточное количество охлаждающей жидкости
Уровень жидкости ниже метки на расширительном бачке.
На блоке системы контроля горит соответствующий индикатор
Устраните утечки.
Долейте охлаждающую жидкость
— Паровые пробки в системе охлаждения из-за негерметичности пробки расширительного бачка
Нанесите мыльную пену на пробку бачка, заглушите двигатель и сдавите руками шланги системы охлаждения.
Воздух не должен выходить из-под пробки
Замените пробку и/или бачок
— Много накипи в системе охлаждения
Промойте систему охлаждения средством для удаления накипи. Не используйте жесткую воду в системе охлаждения
— Загрязнены ячейки радиатора
Осмотр
Промойте радиатор струей воды под давлением
— Неисправен насос охлаждающей жидкости
Разберите насос, осмотрите, измерьте детали
Замените изношенные детали или насос в сборе
— Не включается электровентилятор системы охлаждения
Замкните между собой контакты термовыключателя радиатора. Если вентилятор работает – неисправен датчик, если нет – электрические цепи или электродвигатель вентилятора (проверяются омметром).
Проверьте, подается ли напряжение 12 В на управляющий контакт реле электровентилятора. Если да, то неисправны реле или электродвигатель вентилятора, если нет – блок управления впрыском или его цепи
Восстановите контакт в электрических цепях. Неисправные термовыключатель, реле, электродвигатель, блок управления замените
— Недопустимо низкое октановое число бензина
Заправляйте автомобиль топливом, рекомендованным заводом-изготовителем
— Много нагара в камере сгорания, на днищах поршней, тарелках клапанов
Осмотр после снятия головки двигателя
Устраните причину нагарообразования.
Применяйте масло рекомендованной вязкости и, по возможности, с низкой зольностью
Устройство системы охлаждения Ваз-2110 | Автолюбители

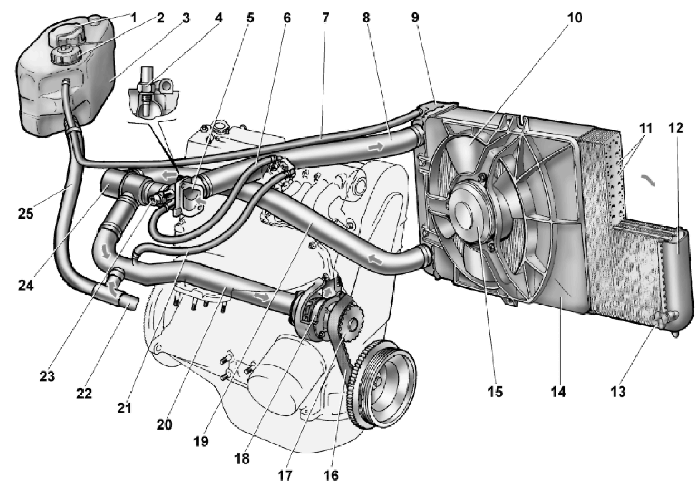

Система охлаждения двигателя ВАЗ-2110 (с карбюратором)
1 – радиатор отопителя
2 – пароотводящий шланг радиатора отопителя
3 – шланг отводящий
4 – шланг подводящий
5 – датчик температуры охлаждающей жидкости (в головке блока)
6 – шланг подводящей трубы насоса
7 – термостат
8 – заправочный шланг
9 – пробка расширительного бачка
10 – датчик указателя уровня охлаждающей жидкости
11 – расширительный бачок
12 – выпускной патрубок
13 – жидкостная камера пускового устройства карбюратора
14 – отводящий шланг радиатора
15 – подводящий шланг радиатора
16 – пароотводящий шланг радиатора
17 – левый бачок радиатора
18 – датчик включения электровентилятора
19 – электродвигатель вентилятора
20 – крыльчатка электровентилятора
21 – правый бачок радиатора
22 – сливная пробка
23 – кожух электровентилятора
24 – зубчатый ремень привода механизма газораспределения
25 – крыльчатка насоса охлаждающей жидкости
26 – подводящая труба насоса охлаждающей жидкости
27 – подводящий шланг к жидкостной камере пускового устройства карбюратора
28 – отводящий шланг
Система охлаждения двигателя ВАЗ-2111 (с системой впрыска топлива)
1–26 – см.
выше
27 – шланг подвода охлаждающей жидкости к дроссельному патрубку
28 – шланг отвода охлаждающей жидкости от дроссельного патрубка
29 – датчик температуры охлаждающей жидкости в выпускном патрубке
30 – трубки радиатора
31 – сердцевина радиатора
Система охлаждения – жидкостная, закрытого типа, с принудительной циркуляцией. Герметичность системы обеспечивается впускным и выпускным клапанами в пробке расширительного бачка. Выпускной клапан поддерживает повышенное (по сравнению с атмосферным) давление в системе на горячем двигателе (за счет этого температура кипения жидкости становится выше, уменьшаются паровые потери). Он открывается при давлении 1,1-1,5 кгс/см2. Впускной клапан открывается при понижении давления в системе относительно атмосферного на 0,03-0,13 кгс/см2 (на остывающем двигателе).
Тепловой режим работы двигателя поддерживается термостатом и электровентилятором радиатора. Последний включается датчиком, ввернутым в левый бачок радиатора (на двигателе ВАЗ-2110) или через реле по сигналу электронного блока управления двигателем (на двигателях ВАЗ-2111, -2112).
Контакты датчика замыкаются при температуре 99±2°С, а размыкаются при температуре 94±2°С.
Для контроля температуры охлаждающей жидкости в головку блока цилиндров двигателя ввернут датчик, связанный с указателем температуры на приборной панели. В выпускном патрубке впрыскных двигателей (ВАЗ-2111, -2112) установлен дополнительный датчик температуры, выдающий информацию для электронного блока управления двигателем.
Насос охлаждающей жидкости – лопастной, центробежного типа, приводится от шкива коленчатого вала зубчатым ремнем привода газораспределительного механизма. Корпус насоса – алюминиевый. Валик вращается в двухрядном подшипнике с «пожизненным» запасом пластичной смазки. Наружное кольцо подшипника стопорится винтом. На передний конец валика напрессован зубчатый шкив, на задний – крыльчатка. К торцу крыльчатки прижато упорное кольцо из графитосодержащей композиции, под которым находится сальник. При выходе насоса из строя рекомендуется заменять его в сборе.
Перераспределением потоков жидкости управляет термостат.
На холодном двигателе перепускной клапан термостата перекрывает патрубок, ведущий к радиатору, и жидкость циркулирует только по малому кругу (через байпасный патрубок термостата), минуя радиатор. На двигателе ВАЗ-2110 малый круг включает радиатор отопителя, впускной коллектор, блок подогрева карбюратора и жидкостную камеру полуавтоматического пускового устройства. На двигателях ВАЗ-2111, -2112 жидкость, кроме отопителя, подается к блоку подогрева дроссельного узла (подогрев впускного коллектора не предусмотрен).
При температуре 87±2°С перепускной клапан термостата начинает перемещаться, открывая основной патрубок; при этом часть жидкости циркулирует по большому кругу, через радиатор. При температуре около 102°С патрубок полностью открывается, и вся жидкость циркулирует по большому кругу. Ход основного клапана должен составлять не менее 8 мм.
Термостат двигателя ВАЗ-2112 имеет повышенное сопротивление байпасного клапана (дроссельное отверстие), за счет чего увеличивается поток жидкости через радиатор отопителя.
Охлаждающая жидкость заливается в систему через расширительный бачок. Он изготовлен из полупрозрачного полиэтилена, что позволяет визуально контролировать уровень жидкости. Бортовая система контроля также сообщает о падении уровня жидкости, для этого в крышке бачка предусмотрен датчик. С бачком также соединены две пароотводные трубки: одна – от радиатора отопителя, другая – от радиатора охлаждения двигателя.
Радиатор состоит из двух вертикальных пластмассовых бачков (левый – с перегородкой) и двух горизонтальных рядов круглых алюминиевых трубок с напрессованными охлаждающими пластинами. Для повышения эффективности охлаждения пластины штампуются с насечкой. Трубки соединены с бачками через резиновую прокладку. Жидкость подается через верхний патрубок, а отводится через нижний. Рядом с впускным патрубком расположен тонкий патрубок пароотводной трубки.
Не рекомендуется использование воды в системе охлаждения: горячая вода вызывает интенсивную коррозию алюминиевых деталей.
- Устройство Ваз 2110
Система охлаждения ВАЗ 2110, принцип работы
В машине требуется для охлаждения деталей двигателя, подвергающихся воздействию тепла в результате работы. Эту задачу выполняет система охлаждения ВАЗ 2110, а в наше время и ряд других функций:
- Кондиционер и вентиляция, нагревает воздух в системе отопления;
- В АКПП охлаждает рабочую жидкость;
- В турбокомпрессоре охлаждается воздух;
- В системе смазки охлаждает масло.
Система охлаждения ВАЗ 2110 жидкостная, циркуляция ее принудительная, заливка осуществляется в расширительный бачок.
Вода с этиленгликолем служит основой для производства охлаждающей жидкости. Он замерзает при очень низких температурах и сама структура создает повышенную температуру кипения. Комплекс добавленных присадок обеспечивает замедление коррозии системы, увеличивает срок службы сальника насоса. Общий заправочный объем жидкости составляет 7,8 литра.
Центробежный насос обеспечивает движение по всей системе и закреплен в блоке цилиндров.
Он приводится в действие ремнем ГРМ.
В зависимости от температуры жидкости, которая нагревается от трения рабочих поверхностей деталей, система охлаждения двигателя ВАЗ 2110 циркулирует сначала по малому кругу, после нагрева начинает свое движение по большому. При достижении определенного нагрева термостат срабатывает, «открывается» и меняет направление своего движения. Это регулируется двумя клапанами, расположенными в самом термостате. Главный клапан управляет движением охлаждающей смеси по большому кругу, а перепускной клапан управляет движением охлаждающей смеси по малому кругу. Когда один клапан открывается, другой закрывается, и наоборот.
Пока двигатель прогрет, перепускной клапан в термостате открыт, охлаждающая жидкость движется по малому кругу, проходя через блок цилиндров, дроссельную заслонку, радиатор отопителя. Радиатор отопления вмонтирован в систему охлаждения двигателя, жидкость, проходя через него, нагревает салон автомобиля.
При нагреве до 85°С клапан термостата открывается (байпас закрывается), при этом нагретая жидкость проходит одновременно и по большому, и по малому кругу.
При нагреве до 102 «С начинает поступать в радиатор, двигаясь по большой окружности. В радиаторе от потока воздуха он охлаждается. В это время охлаждающая жидкость проходит через радиатор и дроссельную заслонку. Система двигателя ВАЗ 2110 устроен так, что когда поток воздуха слабо охлаждает жидкость, вентилятор автоматически включается по сигналу электронного блока, управляющего двигателем.
При сильном нагреве жидкости ее объем увеличивается, излишки возвращаются обратно в расширительный бачок, в котором находится клапан, он будет поддерживать нужное давление в системе.
Это система охлаждения ВАЗ 2110. Инжектор или карбюратор — принципиальной разницы нет.
Уровень жидкости нужно проверять на холодном двигателе, если он постоянно снижается, следует проверить всю систему на герметичность. Его полная замена производится каждые 75 000 км пробега.
Система охлаждения ВАЗ 2110 надежна и редко выходит из строя в своей работе.
