Трехуровневый регулятор напряжения: схема подключения, как проверить, признаки неисправности » Авто центр ру



Трехуровневый регулятор напряжения (РН) представляет собой один из основных составляющих элементов генераторного устройства. Как известно, выход из строя генератора может привести к неработоспособности автомобиля в целом, поэтому состояние всех его деталей и механизмов всегда должно быть рабочим. Подробнее о регуляторе, его разновидностях, а также диагностике вы можете узнать из этого материала.

[ Скрыть]

Характеристика регулятора напряжения

Что такое регулятор постоянного тока, какую роль он играет в автомобильном генераторе, какое напряжение должен выдавать генератор? Можно ли поднять и увеличить количество выдаваемого параметра с помощью простейшего трехуровневого устройства? Для начала давайте разберем, какова конструкция элемента и в чем заключается его предназначение.

Назначение

Итак, для чего применяется электронный регулятор напряжения генератора автомобиля? При запуске силового агрегата, как известно, в первую очередь начинает вращаться коленчатый вал, это происходит в результате воздействия на него постоянного тока. Ток в амперах осуществляет начало движения роторного механизма, после чего начинает функционировать генераторный узел. Регулятор постоянного напряжения используется для контроля всех процессов.

Если напряжение будет не высоким, а из-за выхода из строя регулятора напряжения генератора мощность механизма будет отсутствовать, узел запустить не получится. При отсутствии мощности генератора ток в амперах просто не будет подаваться на оборудование. Простой регулятор напряжения дает возможность удерживать ток в амперах в указанном диапазоне, это его основное предназначение.

Конструкция

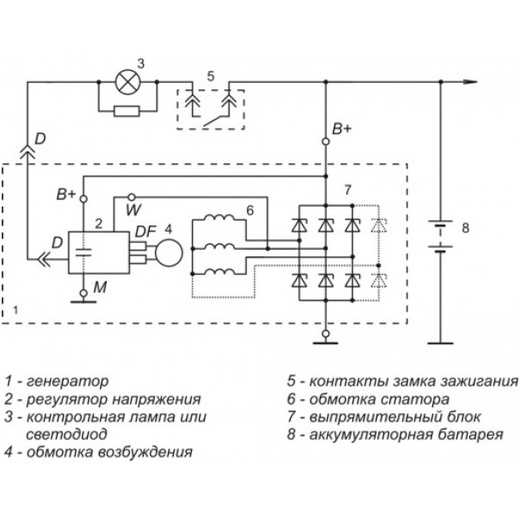

Теперь разберем вопрос устройства: любой повышающий РН, даже простой и самодельный, будет состоять из:

  1. Выпрямительного блока. Этот элемент включает в себя несколько диодных компонентов, обычно их количество равно шести. Все компоненты этого блока подключаются между собой по специальному мосту.
  2. Роторный механизм с обмоткой. Это устройство осуществляет вращение вокруг оси, его предназначение заключается в образовании магнитного поля внутри узла.
  3. Статорный механизм. На корпусе данного устройства расположены три обмотки, подключенные друг к другу. Благодаря этим обмоткам обеспечивается не только обеспечение более повышенного заряда, а также увеличения мощности для автомобильного аккумулятора. Они также позволяют обеспечить током всю электросеть транспортного средства.
  4. Крыльчатки. Данный элемент устанавливается на внешней части механизма. Крыльчатка используется для обдува и охлаждения обмотки, без нее возможен перегрев последней.
  5. Корпусная крышка. Ее назначение заключается в скрытии все составляющих конструктивных частей узла, благодаря чем у обеспечивается надежная защита устройства от воздействия грязи и пыли. В зависимости от модели, крышка может иметь специальный кожух — если конструкция подразумевает его наличие, то регуляторный элемент будет расположен сразу за ним.
  6. И само реле. Если генератор выдает большое напряжение, не свойственное для бортовой сети, или слишком низкое, то реле позволит стабилизировать этот параметр до нужного уровня. Стабилизатор должен обеспечить именно оптимальное напряжение, не повышенное и не пониженное (автор видео — Виталий Галанкин).

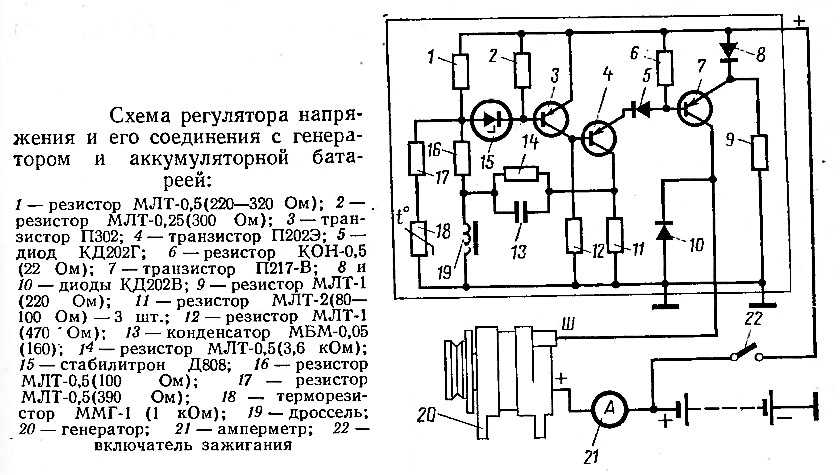

Принцип работы

В том случае, если вы решите подключить обмотку без регуляторного устройства к источнику питания, то значение постоянного тока после подсоединения, разумеется, будет повышенным. С помощью данного устройства осуществляется выравнивание значения, что позволяет предотвратить поломку оборудования. Регуляторное устройство асинхронного генераторного узла — это, фактически, выключатель.

Если напряжение на зажимах генератора не соответствует норме, механизм осуществляет регулировку параметра до нужного значения.

Перед тем, как повысить напряжение генератора, необходимо точно узнать, сколько должен быть параметр на конкретном устройстве. В идеале значение должно варьироваться в районе 14-14.2 вольт, но допускается от 13.6 вольт. Здесь многое зависит от модели автомобиля и самого генераторного узла, установленного на нем. Поэтому точно узнать, сколько вольт должно быть, нужно в технической документации.

Следует отметить, что выработка параметра производится по принципу — когда вращается роторный узел, на обмотку поступает невысокое напряжение, а в ходе вращения на выводах механизма образуется переменный ток. Впоследствии он передается на обмотку. Если вы не знаете, как повысить напряжение генератора, то в первую очередь следует проверить качество натяжки самого ремня. Как правило, о необходимости увеличивать и повышать значение напряжения автовладельца задумываются в том случае, если ремешок устройства ослаб, хотя его нужно просто подтянуть (автор видео — канал T-Strannik).

Разновидности

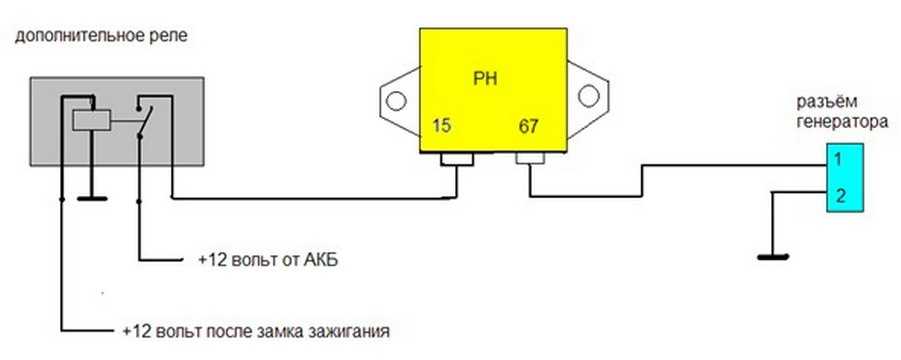

Схема подключения РН практически идентична на всех видах генераторных узлов, однако существуют определенные разновидности девайсов.

Какие виды РН можно найти в продаже:

  1. Двухуровневые РН. Такие регуляторы на сегодняшний день считаются устаревшими, в большинстве своем они используются на отечественных авто. Конструктивно такой РН состоит из электромагнитного элемента, подключаемого к контроллеру обмотки. Также устройство оснащается пружинами, которые используются как задающие элементы, и подвижным рычагом, использующимся для стабилизации.
    Двухуровневые РН обычно небольшие по размерам. Существенным минусом девайсов такого типа считается невысокий срок службы, в результате чего они довольно быстро выходят из строя.
  2. Полупроводниковые РН на 40 ампер. В отличие от вышеописанных, такие РН обладают более высоким сроком службы, а это, в свою очередь, обеспечивает их более стабильную работу на протяжении всего ресурса эксплуатации.
  3. Трехуровневные РН. Такие девайсы по конструктивным особенностям схожи с вышеописанными. Единственно и важно отличие заключается в наличии в конструкции добавочного сопротивления.
  4. Многоуровневые РН. Как можно понять из названия, такие РН имеют много уровней защиты благодаря тому, что в их конструкции может быть 3-5 добавочных сопротивлений. В результате этого многие специалисты считают, что такое РН более эффективны и надежные, чем другие виды.

Фотогалерея «Самые распространенные виды РН»

1. Двухуровневый РН для автомобиля ГАЗ

2. Трехуровневый РН фирмы «Совет автоэлектрика»

Проведение диагностики РН своими руками

Теперь расскажем о том, как проверить трехуровневый регулятор напряжения своими руками. Процедура проверки регулятора может быть произведена как на СТО, так и в гаражных условиях, мы же рассмотрим второй вариант. Проверка регулятора напряжения на 40 ампер или меньше должна выполняться с помощью тестера — вольтметра либо мультиметра. Также следует учитывать, что выявление неисправностей в работе РН должно производиться исключительно при полностью заряженной АКБ.

Итак, как проверить регулятор напряжения генератора с помощью тестера:

  1. В первую очередь нужно открыть капот и повернуть ключ в замке, включив зажигание.
  2. Далее, производится запуск силового агрегата. Двигатель должен поработать вхолостую какое-то время, для получения более точных данных диагностики рекомендуется включить оптику. Число оборотов при работе двигателя должно составлять в районе 2.5-3 тысяч. Чтобы ДВС перешел в такой режим работы, обычно требуется подождать примерно 10 минут.
  3. Затем производится подключение щупов тестера к аккумуляторным выводам. Когда вы подключили тестер, на его дисплее должны высветиться показатели диагностики, в идеале они должны составлять примерно 14.1-14.3 вольта.

Если проверка показала другие значения, будь они более высокими или низкими, то нужно заняться ремонтом генераторного узла. Но как показывает практика, проблема обычно кроется именно в РН, поэтому вероятнее всего, его придется заменить. Перед тем, как приступить к диагностике, удостоверьтесь в том, что ремень нормально натянут. Во время диагностики не допускается замыкание контактов, так как это может стать причиной деформации и выхода из строя выпрямительного блока.

Видео «Подключение трехуровневого РН своими руками»

Подробная инструкция по подключению трехуровневого РН с описанием основных нюансов приведена в ролике ниже (автор — канал altevaa TV).



схема регулятора напряжения ваз 2110 — Автосайт

Включение дополнительных нагрузок (обогрева заднего стекла, фар, печки и др.) приводит к разряду аккумулятора даже при работающем двигателе с исправным штатным регулятором напряжения. Все эти проблемы решаются установкой трехуровневых регуляторов напряжения

фото старых дорогих и редких авто

Включение дополнительных нагрузок (обогрева заднего стекла, фар, печки и др. ) приводит к разряду аккумулятора даже при работающем двигателе с исправным штатным регулятором напряжения. Все эти проблемы решаются установкой трехуровневых регуляторов напряжения.

Нормальная подзарядка АКБ осуществляется при напряжении выше 13.9В. Узнать напряжение сети автомобиля можно с помощью Бортового компьютера.
Установка трехуровневого регулятора напряжения позволяет решить проблемы зарядки аккумулятора и продлить срок его службы.

Трехуровневый регулятор напряжения своими руками Сделать самостоятельно трехуровневый регулятор напряжения не сложно. Главное, что бы под рукой был весь необходимый материал.

Самодельный трехуровневый Регулятор Напряжения сделал pukh

Он решил сделать трёхуровневый РН на базе штатного.

Что понадобилось:
Две диодной сборки с барьером шоттки 25CTQ045 на ток 30А и падением напряжения на диоде 0,4 В

стук в передней подвеске

В одном корпусе два диода (их можно запаралелить), но у них катоды общие

бензонасос ваз 2109

Поэтому пришлось брать две диодной сборки. Оговорюсь сразу, что для данной схемы не нужны такие мощные диоды.

Достаточно 5А. Я какие нашёл, такие и купил. Радиаторы охлаждения для диодов. Решил поставить, так как не знаю какой ток диоды выдерживают без них. Тумблер со средним положением 6А 125В постоянки/3А 250В переменки. Пластмассовый фиксатор провода в корпусе. Пластмассовый корпус. Взял от блока центрального замка. Пластмассовая крышка корпуса. Металлическая планка крепления электро-приводов замков дверей

топливный насос ваз 2114

Я использовал её для крепления корпуса к кузову. Провод

стартер ваз 2109

Я взял красно-чёрный провод(лапша) для питания ?музыки?. Провод такой взял для того, что бы продеть его через прорезь пластмассовой крышки генератора. Схема включения диодов и изображена схема выводов диодной сборки 25CTQ045.
1. MIN — без диодов (оба замкнуты)
2. MAX — используются оба диода
3. MID — используется только диод D2.
В такой схеме любые переключения безболезненны — в промежуточных состояниях тумблера будет режим №2.

Подключил к клемме «ВХ» — красный провод, а к «Вых» — чёрный провод.
Когда тумблер S1 находится в положении «1», то генератор работает в штатном режиме. В положении «3» тумблера S1 подключен один диод шоттки. Напряжение на выходе генератора увеличивается на 0,3-0,4В. Когда тумблер S1 в положении «2», то к схеме генератора подключены два последовательно включенных диода шоттки. Напряжение на выходе генератора увеличивается на (0,3-0,4В)*2. Показано расположение деталей в корпусе и крепление металлической планки на крышке корпуса.

Для подключения коробочки с диодами к генератору пришлось снимать пластмассовую крышку. Через прорезь в крышке генератора я провел провода.
К красному проводу припаял клемму «папа». Она подключается к проводу с «мамой», идущему от дополнительных диодов диодного моста. К чёрному проводу припаял клемму «мама» с заделкой провода под 90 градусов. Этот провод подключается непосредственно на клемму возбуждения регулятора напряжения. Подключив эти провода в схему генератора, надеваем пластмассовую крышку на место и подсоединяем штатные провода идущие к гене.

Вот так это выглядит в сборе

Далее пластмассовую коробочку с диодами прикручиваем к кузову машины между адсорбером и правой фарой.
Что бы смотрелось одеваем на провод пластмассовую «кишку» и укладываем вдоль штатной проводки и закрепляем хомутами.

Что было:
На холодную — 13,9В. С прогревом (отрицательная термокомпенсация) — 13,6В. Под max нагрузкой(габариты, ближний свет, передние и задние противотуманки, обогрев заднего стекла, вентилятор печки на «4» положении) — 13,3В. Что стало(использую пока один диод):
На холодную — 14,2В . С прогревом — 13,9В. Под max нагрузкой — 13,6В. Что стало(два диода):
На холодную — 14,5В. С прогревом — 14,1В. Под max нагрузкой — 13,8В.
Замеры проводились при температуре за бортом за 30 градусов.
Трехуровневый РН от rombic
Решил сделать переключатель на двух диодах Шоттки по примеру pukh`а.

Порядок действий:
Диоды приобрел MBR1545. Тумблер 6А (потому что используемый в первом сообщении явно слабоват, хотя переключение тумблера под нагрузкой не рекомендуется (может выбить транзистор таблетки), а без переключений он выдержит ток больший, чем его номинал.) Радиатры — половинки найденного радиатора от транзистора (распилил, просверлил отверстия и нарезал резьбу). Корпус — стандартный с уплотнительной резинкой

ваз 21099 инжектор

Монтаж довольно плотный, поэтому пришлось на все оголенные выводы надеть фторопластовые трубочки. Просверлены отверстия под тумблер, гермоввод и винты крепления радиаторов. Кабель двухжильный 2*0,75. Фастоны («мама» с заделкой под 90 градусов и прямой «папа») обжал, пропаял для надежности и заделал в термоусадочные кембрики.
Прикрутил к моторному щиту за ресивером к имеющемуся свободному отверстию. Провод проложил в жгуте рядом с бачком омывателя. В генераторе выломил одну пластмассовую перегородку и все подключил без проблем.

Раньше было:
В холостую — 13,8В. Под нагрузкой — 13,4В. Сейчас с одним диодом:
В холостую — 14,0-14,2В. В жару под нагрузкой опускается до 13,8В. Очень доволен, всем рекомендую.
Купить трехуровневый регулятор напряжения Если Вы не совсем разбираетесь в электрике и отчеты по самодельному изготовлению трехуровневого РН только путают или просто нет желания возиться с этим самостоятельно, тогда Вы можете заказать трехуровневый регулятор напряжения в интернет-е

какие стойки лучше на ваз 2109

Частенько покупают у фирмы Энергомаш. Хотя отзывы о их продукции бывают разные, так что решайте сами, покупать или нет.

Установка трехуровневого регулятора напряжения фирмы Энергомаш от zufa66

Комплект:
Коробка Инструкция Регулятор, соединенный проводом со щеткодержателем.

Что сразу бросилось в глаза — увеличенного размера щетки

Понадобится инструмент:
Ключ рожково-накидной S10 Отвертка крестовая Нож Возможно тестер Щипцы для обжима клемм. Порядок действий:
1-Окручиваем и снимаем минусовую клемму с аккумулятора
2-Ключиком S10 окручиваем гаечку М6 на генераторе и отводим в сторону провода.
3-Сдергиваем колодку типа «мама» и поддев три защелки снимаем пластиковый кожух генератора.
4-Откручиваем два винта крепления регулятора и сняв штекер снимаем его.
5-Попутно, открутив гаечка М6 немного доработаем на напильнике торцы дистанционной втулки — для лучшего контакта к диодному мосту

6-Ставим щеткодержатель на место регулятора, немного уплотнив отверстие входа проводов герметиком

7-Доработав пластиковый кожух генератора, устанавливаем его на место

8-Проложив провод вдоль штатной проводки к возможному месту установки регулятора, закрепляем его пластиковыми хомутиками

Нужно обязательно добиться хорошего контакта регулятора с «массой», а лучше сделать шунт, соединив им корпуса генератора и регулятора.

9-Прикручиваем остальные провода и запустив двигатель проверяем работу нового регулятора при полной нагрузке(фары, печка, обогрев стекла и т. д.):
минимум норма максимум
Из старого регулятора напряжения со сломанной щеткой решил сделать просто выносной регулятор, реагирующий на температуру подкапотного пространства, а не генератора. Для этого ножовкой по металлу отпиливаем и удаляем «не нужные нам детали».
В отверстие одной из щеток продеваем провод и припаиваем к ножкам регулятора

Теперь соединив с щеткодержателем проверяем работу.

Ну вроде, приблизительно так -))

Кстати, увеличить напряжение сети автомобиля можно простой доработкой генератора.

Дополнительный материал по теме и первоисточник:
Самодельный трёхуровневый регулятор напряжения ( фотоотчёт ) с форума autolada Трехуровневый регулятор напряжения! с форума autolada Генератор и лужи. с форума Завгара Трехуровневый регулятор напряжения. с форума 2112 Интернет- Энергомаш НПП Автомобильная электроника Установка трехуровнего регулятора напряжения, производства Энергомаш г.Калуга Впечатления после эксплуатации трехуровневого регулятора напряжения от ЗАО «Энергторгмаш» 67. 3702?02 для ВАЗ 2115

Похожие статьи:

Полезные советы → Как защитить свой автомобиль и имущество от воровства?

Полезные советы → Как правильно переехать «лежачего полицейского»

Полезные советы → Правила зимнего вождения

Полезные советы → Как правильно выйти из заноса

Полезные советы → Секретные буквы в вашем автомобиле

Как сделать схемы регулятора напряжения

Регулятор напряжения — это устройство, используемое для преобразования флуктуирующего напряжения на входе в определенное и стабильное напряжение на выходе. Регуляторы напряжения могут быть механическими, электрическими, переменного или постоянного тока. В этой статье мы рассмотрим электронные линейные регуляторы постоянного тока.

Применение регуляторов

Для большинства цепей требуется постоянное напряжение питания, не зависящее от потребляемого тока. Даже небольшое перенапряжение может оказаться разрушительным, поэтому следует использовать регуляторы. Но регуляторы также очень помогают в устранении сетевого шума в аудиоусилителях. В генераторах сигналов или генераторах выходная частота зависит от напряжения питания и также должна быть хорошо отрегулирована, чтобы поддерживать ее постоянной.

Типы регуляторов

Существует три основных класса или типа регуляторов: положительные регуляторы с положительным входным напряжением, отрицательные регуляторы с отрицательным входным напряжением, сдвоенные регуляторы напряжения, которые представляют собой наборы обоих , например, схема операционного усилителя и, наконец, регулируемые регуляторы , где может присутствовать любой из вышеперечисленных, но иметь ручку управления для изменения выходного напряжения по требованию.

Простой регулятор Zener r

Стабилитрон — это тип диода, который при подключении в конфигурации с обратным смещением (см. ниже) начинает «пробиваться» или проводить ток при определенном напряжении, называемом напряжением Зенера. Как только он начинает проводить, ток не останавливается, поэтому резистор (R1 показан ниже) должен ограничивать ток до безопасного значения.

В приведенном выше простом регуляторе Vin равно 12 В, Vout равно 5 В, а I равно 10 мА. Без стабилитрона R1 это было бы R=V/I = 12-5/0,01 = 700 Ом. Однако регулирования не будет, так как Зенер не будет дирижировать. Используя эмпирическое правило, стабилитрон должен проводить в два-пять раз больше тока нагрузки, скажем, 50 мА. Учитывая это, должно быть I = 50 + 10 = 60 мА, поэтому R1 = 7/0,06 = 116 Ом.

Проблема, однако, заключается в том, что рассеиваемая мощность на резисторах R1 и D1 при больших токах нагрузки будет чрезмерной. Но это вполне подходящая схема для преобразования уровней сигналов, скажем, 5В вниз, в 3,3В модули.

Стабилитрон в качестве эталона и транзистор Q1

Здесь мы использовали стабилитрон в качестве эталона и транзистор Q1 в качестве последовательного регулятора, выполняющего тяжелую работу. Резистор R2 обеспечивает смещение для включения транзистора Q1 и подачи гораздо меньшего тока через стабилитрон D2. Если Vout равно 5 В, к этому добавляется падение напряжения база-эмиттер 0,6 В, поэтому D2 должен быть равен 5,6 В (обычно доступно), а R2 теперь должен обеспечивать ток коллектора / hfe транзистора (скажем, 1000). Для источника питания 1 А, 1/1000 10 мА, R2 = 12-5,6/0,01 = 640 Ом плюс немного тока для стабилитрона, скажем, 560 Ом.

Но все равно много тока тратится на нагрев стабилитрона. Итак, теперь мы добавили Q5 и сеть обратной связи от Vout, чтобы обеспечить полезную схему:

D4 больше не критичен и может быть любым в диапазоне от 1 В до 4 В и регулируемым. Поскольку Vout пытается превысить напряжение базы/эмиттера Q5 +0,6 + D4, он начинает отбирать ток у базы Q4, стабилизируя напряжение. R6 теперь может быть более значительным значением и не критично, так как 1k подойдет. R7 и R8 также обеспечивают более легкую регулировку.

Давайте сделаем еще один шаг вперед и добавим защиту от перегрузки по току:

Падение напряжения на D6 и D7 всегда будет 0,6 + 0,6 = 1,2 В, а Vbe Q6 также равно 0,6 В. Например, если мы тщательно выбираем R14, чтобы он соответствовал точке, в которой мы хотим предотвратить перегрузку по току, скажем, 2 А, как только V на R14 = 1,2 В, D6 и D7 отнимут ток у базы Q6, не допуская дальнейшего тока питания более 2 А. .

Следовательно, R14 = 1,2/2 = 0,6 Ом. Но есть еще одно улучшение, которое мы можем сделать, чтобы предотвратить большие токи в диодах.

Заменены диоды на Q9. Все, что ему нужно, это 0,6, чтобы включить его и вызвать ограничение тока. Для 2А это будет R19 = 0,6/2 = 0,3 Ом.

Регулятор постоянного напряжения

Здесь у нас есть простой трехвыводной регулятор постоянного напряжения. ИС стабилизаторов напряжения серии LM78xx выпускаются с несколькими различными напряжениями. Например, LM7812 выдает 12 В, LM7809 выдает 9 В, а LM7805 выдает 5 В.

C4 и C10 не следует путать со сглаживающими конденсаторами. Они предназначены для шума и стабильности и должны иметь низкое ESR (эквивалентное последовательное сопротивление). C4 обычно 10 мкФ, а C10 1 мкФ. Обратите внимание, что диод D9заключается в том, чтобы разряжать любую большую емкость в нагрузке назад, чтобы предотвратить обратное смещение регулятора, когда вход становится низким.

Регулируемый регулятор напряжения

И, наконец, мы подошли к концу эволюции с регулируемым трехвыводным регулятором — знаменитым регулятором напряжения LM317 и его отрицательным аналогом, отрицательным регулятором напряжения LM337.

C2 для шума и может быть 1 мкФ. Соотношение R20 и R23 задает выходное напряжение. Это могут быть два постоянных резистора или регулируемый потенциометр. R20 указано в даташите как нестандартное 240Ом, но если сделать его стандартным 220Ом, то при любом напряжении между В max и V min,  R7 = (176*V из ) – 220.

Таким образом, если вы хотите 9 В, R23 может быть фиксированным значением, т. е. 176*9 – 220 = 1k4. Обратите внимание, что, поскольку внутреннее опорное напряжение составляет 1,25 В, что является самым низким значением, которое может обеспечить регулятор, ему также требуется не менее 2 В между входом и выходом, а максимальное напряжение составляет 32 В, поэтому он может обеспечивать регулировку от 1,2 В до 30 В. Сделать R23 10k.

Мощность, рассеиваемая регулятором, составляет (Vin-Vout )* Iout. Таким образом, для входа 12 В и выхода 5 В при 1 А мощность составляет (12-5) * 1 = 7 Вт. Это нелогично, но это означает, что регулятор рассеивает большую часть мощности, когда он установлен на самое низкое выходное напряжение.

Если вы берете из регулятора более 1А или он слишком горячий, чтобы держать его пальцами, ему нужен радиатор. Вы можете попробовать установить его на корпус алюминиевой коробки, которую вы используете, или установить на кусок плоского алюминия или, что еще лучше, на подходящий радиатор и угадать размер. Вы должны быть в состоянии удобно держать регулятор, не обжигая при этом руку или пальцы.

Не забудьте оставить комментарий ниже, если у вас есть какие-либо вопросы!


Типы регуляторов напряжения и принцип работы | Статья

СКАЧАТЬ PDF

Получайте ценные ресурсы прямо на свой почтовый ящик — рассылка раз в месяц

Подписаться

Мы ценим вашу конфиденциальность


Как работает регулятор напряжения?

Регулятор напряжения представляет собой схему, которая создает и поддерживает фиксированное выходное напряжение независимо от изменений входного напряжения или условий нагрузки.

Регуляторы напряжения (VR) поддерживают напряжение от источника питания в диапазоне, совместимом с другими электрическими компонентами. Хотя регуляторы напряжения чаще всего используются для преобразования мощности постоянного тока в постоянный, некоторые из них также могут выполнять преобразование мощности переменного тока в переменный или переменный в постоянный. В этой статье речь пойдет о регуляторах напряжения постоянного/постоянного тока.

Типы регуляторов напряжения: линейные и импульсные

Существует два основных типа регуляторов напряжения: линейные и импульсные. Оба типа регулируют напряжение в системе, но линейные стабилизаторы работают с низким КПД, а импульсные стабилизаторы — с высоким КПД. В высокоэффективных импульсных стабилизаторах большая часть входной мощности передается на выход без рассеяния.

Линейные регуляторы

В линейном регуляторе напряжения используется активное проходное устройство (такое как BJT или MOSFET), которое управляется операционным усилителем с высоким коэффициентом усиления. Чтобы поддерживать постоянное выходное напряжение, линейный регулятор регулирует сопротивление проходного устройства, сравнивая внутреннее опорное напряжение с дискретизированным выходным напряжением, а затем сводя ошибку к нулю.

Линейные регуляторы представляют собой понижающие преобразователи, поэтому по определению выходное напряжение всегда ниже входного. Однако у этих стабилизаторов есть несколько преимуществ: они, как правило, просты в конструкции, надежны, экономичны, имеют низкий уровень шума и пульсации выходного напряжения.

Для работы линейных регуляторов, таких как MP2018, требуется только входной и выходной конденсатор (см. рис. 1) . Их простота и надежность делают их интуитивными и простыми устройствами для инженеров, и часто они очень рентабельны.

Рис. 1: Линейный регулятор MP2018

Импульсные регуляторы

Схема импульсного регулятора, как правило, более сложная для проектирования, чем линейный регулятор, и требует выбора номиналов внешних компонентов, настройки контуров управления для обеспечения стабильности и тщательной компоновки схемы.

Импульсные регуляторы могут быть понижающими преобразователями, повышающими преобразователями или их комбинацией, что делает их более универсальными, чем линейные регуляторы.

Преимущества импульсных стабилизаторов заключаются в том, что они очень эффективны, имеют лучшие тепловые характеристики и могут поддерживать более высокие токи и более широкие приложения VIN / VOUT. Они могут достичь более 9Эффективность 5% в зависимости от требований приложения. В отличие от линейных стабилизаторов, для импульсной системы питания могут потребоваться дополнительные внешние компоненты, такие как катушки индуктивности, конденсаторы, полевые транзисторы или резисторы обратной связи. HF920 является примером импульсного стабилизатора, обеспечивающего высокую надежность и эффективное регулирование мощности (см. рис. 2) .

Рис. 2. Импульсный регулятор HF920

Ограничения регуляторов напряжения

Одним из основных недостатков линейных регуляторов является то, что они могут быть неэффективными, поскольку в некоторых случаях рассеивают большое количество энергии. Падение напряжения линейного регулятора сравнимо с падением напряжения на резисторе. Например, при входном напряжении 5 В и выходном напряжении 3 В между клеммами возникает падение на 2 В, а КПД ограничен 3 В/5 В (60%). Это означает, что линейные регуляторы лучше всего подходят для приложений с более низкими дифференциалами VIN/VOUT.

Важно учитывать предполагаемое рассеивание мощности линейного стабилизатора при применении, поскольку использование более высоких входных напряжений приводит к высокому рассеиванию мощности, что может привести к перегреву и повреждению компонентов.

Другим ограничением линейных стабилизаторов напряжения является то, что они способны только к понижающему (понижающему) преобразованию, в отличие от импульсных регуляторов, которые также обеспечивают повышающее (повышающее) и повышающе-понижающее преобразование.

Импульсные стабилизаторы очень эффективны, но некоторые недостатки включают то, что они, как правило, менее рентабельны, чем линейные регуляторы, больше по размеру, более сложны и могут создавать больше шума, если их внешние компоненты не выбраны тщательно. Шум может быть очень важен для данного приложения, так как шум может влиять на работу и характеристики схемы, а также на характеристики электромагнитных помех.

Топологии импульсных регуляторов: понижающий, повышающий, линейный, LDO и регулируемый

Существуют различные топологии линейных и импульсных регуляторов. Линейные регуляторы часто полагаются на топологии с малым падением напряжения (LDO). Импульсные стабилизаторы бывают трех распространенных топологий: понижающие преобразователи, повышающие преобразователи и повышающе-понижающие преобразователи. Каждая топология описана ниже:

Регуляторы LDO

Одной из популярных топологий для линейных стабилизаторов является регулятор с малым падением напряжения (LDO). Линейные стабилизаторы обычно требуют, чтобы входное напряжение было как минимум на 2 В выше выходного напряжения. Однако регулятор LDO предназначен для работы с очень небольшой разницей напряжений между входными и выходными клеммами, иногда всего 100 мВ.

Понижающие и повышающие преобразователи

Понижающие преобразователи (также называемые понижающими преобразователями) принимают более высокое входное напряжение и производят более низкое выходное напряжение. И наоборот, повышающие преобразователи (также называемые повышающими преобразователями) потребляют более низкое входное напряжение и производят более высокое выходное напряжение.

Понижающе-повышающие преобразователи

Понижающе-повышающий преобразователь представляет собой одноступенчатый преобразователь, который сочетает в себе функции понижающего и повышающего преобразователя для регулирования выходного напряжения в широком диапазоне входных напряжений, которые могут быть больше или меньше выходного Напряжение.

Управление регулятором напряжения

Четыре основных компонента линейного регулятора — проходной транзистор, усилитель ошибки, источник опорного напряжения и резисторная цепь обратной связи. Один из входов усилителя ошибки устанавливается двумя резисторами (R1 и R2) для контроля выходного напряжения в процентах. Другой вход представляет собой стабильное опорное напряжение (VREF). Если дискретизированное выходное напряжение изменяется относительно VREF, усилитель ошибки изменяет сопротивление проходного транзистора для поддержания постоянного выходного напряжения (VOUT).

Для работы линейных регуляторов обычно требуется только внешний входной и выходной конденсатор, что упрощает их реализацию.

С другой стороны, импульсный регулятор требует больше компонентов для создания цепи. Силовой каскад переключается между VIN и землей для создания пакетов заряда для доставки на выход. Подобно линейному регулятору, имеется операционный усилитель, который считывает выходное напряжение постоянного тока из сети обратной связи и сравнивает его с внутренним опорным напряжением. Затем сигнал ошибки усиливается, компенсируется и фильтруется. Этот сигнал используется для модуляции рабочего цикла ШИМ, чтобы вернуть выход в режим регулирования. Например, если ток нагрузки быстро увеличивается и вызывает падение выходного напряжения, контур управления увеличивает рабочий цикл ШИМ, чтобы обеспечить больший заряд нагрузки и вернуть шину в режим регулирования.

Применение линейных и импульсных регуляторов

Линейные регуляторы часто используются в приложениях, которые чувствительны к затратам, шумам, слабому току или ограниченному пространству. Некоторые примеры включают бытовую электронику, такую ​​как наушники, носимые устройства и устройства Интернета вещей (IoT). Например, в таких приложениях, как слуховой аппарат, может использоваться линейный регулятор, поскольку в них нет переключающего элемента, который может создавать нежелательные шумы и мешать работе устройства.

Кроме того, если разработчики в основном заинтересованы в создании недорогого приложения, им не нужно так беспокоиться о рассеиваемой мощности, и они могут положиться на линейный регулятор.

Импульсные регуляторы выгодны для более общих применений и особенно полезны в приложениях, требующих эффективности и производительности, таких как потребительские, промышленные, корпоративные и автомобильные приложения (см. рис. 3) . Например, если приложение требует большого понижающего решения, лучше подойдет импульсный регулятор, так как линейный регулятор может создавать рассеивание высокой мощности, которое может повредить другие электрические компоненты.

Рисунок 3: Понижающий регулятор MPQ4430-AEC1

Каковы основные параметры микросхемы регулятора напряжения?

Некоторые из основных параметров, которые следует учитывать при использовании регулятора напряжения, — это входное напряжение, выходное напряжение и выходной ток. Эти параметры используются для определения того, какая топология VR совместима с IC пользователя.

Другие параметры, включая ток покоя, частоту переключения, тепловое сопротивление и напряжение обратной связи, могут иметь значение в зависимости от применения.

Ток покоя важен, когда эффективность в режиме малой нагрузки или в режиме ожидания является приоритетом. При рассмотрении частоты коммутации в качестве параметра максимизация частоты коммутации приводит к меньшим системным решениям.

Кроме того, тепловое сопротивление имеет решающее значение для отвода тепла от устройства и рассеивания его по системе. Если в состав контроллера входит внутренний МОП-транзистор, то все потери (кондуктивные и динамические) рассеиваются в корпусе и должны учитываться при расчете максимальной температуры ИС.

Напряжение обратной связи — еще один важный параметр, который необходимо проверить, поскольку он определяет минимальное выходное напряжение, которое может поддерживать регулятор напряжения. Стандартно смотреть на опорные параметры напряжения. Это ограничивает более низкое выходное напряжение, точность которого влияет на точность регулирования выходного напряжения.

Как правильно выбрать регулятор напряжения

Чтобы правильно выбрать регулятор напряжения, разработчик должен сначала понять его ключевые параметры, такие как V IN , V OUT , I OUT , приоритеты системы (например, эффективность, производительность, стоимость) и любые дополнительные ключевые функции, такие как индикация исправности (PG) или включение управления.

После того как разработчик определил эти требования, используйте таблицу параметрического поиска, чтобы найти лучшее устройство, отвечающее заданным требованиям. Таблица параметрического поиска является ценным инструментом для проектировщиков, поскольку она предлагает различные функции и пакеты, доступные для соответствия требуемым параметрам вашего приложения.

Каждое устройство MPS поставляется с техническим описанием, в котором указано, какие внешние детали необходимы, и как рассчитать их значения для достижения эффективной, стабильной и высокопроизводительной конструкции. Техническое описание можно использовать для расчета значений компонентов, таких как выходная емкость, выходная индуктивность, сопротивление обратной связи и других ключевых компонентов системы. Кроме того, вы можете использовать инструменты моделирования, такие как DC/DC Designer или программное обеспечение MPSmart, обращаться к примечаниям по применению или обращаться к местному FAE с вопросами.

MPS предлагает широкий выбор эффективных, компактных линейных и импульсных регуляторов напряжения, включая семейство HF500-x, семейство MP171x, MP20056, MP28310, MPQ4572-AEC1 и MPQ2013-AEC1.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
