Приветствую, Друзья! Периодически приходится отвечать на одинаковые вопросы, связанные с диагностикой автомобиля. А именно – какие основные параметры диагностики? Какие параметры датчиков при диагностике? Какие типовые параметры? И тому подобное.
Поэтому решил написать этот пост, чтобы давать ссылку на него при таких вопросах.
Параметры диагностики
Про параметры диагностики я снимал уже видео довольно давно. Там я подробно затронул многие параметры диагностики. А также приводил реальные примеры проблемных параметров. Вот это видео
А также в текстовом виде описывал всё это дело на этой странице.
В данных примерах параметры диагностики показаны на примере автомобилей Шевроле Лачетти с двигателями 1.4/1.6 и аналогичных.
Но все эти параметры, кроме “Положения ДЗ” подходят и к другим автомобилям с системой управления двигателем, построенной на датчике абсолютного давления.
Основные параметры диагностики
Какие параметры при диагностике важны? Ответ прост – ВСЕ параметры важны!
Нет, ну конечно, есть основные параметры, на которые стоит обратить внимание в первую очередь:
Барометрическое давление – оно должно быть равно атмосферному давлению в Вашем регионе в данный период времени. Обычно это 98-100 кПа.
Давление во впускном коллекторе –
на холостом ходу прогретого двигателя без нагрузки (выкл.
потребители и кондиционер) оно должно составлять 30-33 кПа. Если оно завышено, то это сразу не означает, что это подсос воздуха, как многие думают. Почему? Читайте об этом на странице Высокое давление во впускном коллектореНакопленная коррекция топливоподачи – должна быть максимально близкой к нулю. В идеале равна нулю. Если это не так, то необходимо искать причину. Вот самая частая причина отрицательной коррекции
Сигнал первого датчика кислорода – в идеале должен иметь пилообразную форму на холостом ходу. При помощи него можно многое узнать о подаче топлива и о запорных свойствах форсунок. Более подробно о нем на странице Лямбда зонд
Сигнал второго датчика кислорода – его сигнал должен иметь практически ровную линию. Если он повторяет сигнал первого датчика кислорода, то это означает, что катализатор работает с низким КПД, либо вовсе отсутствует.
Положение РХХ (Шаги) – должны обычно составлять 25 – 35 шагов.
Если они завышены, значит пора почистить регулятор холостого хода, либо заменить его. Если шаги сильно занижены, значит скорее всего имеется подсос воздуха во впускной коллектор.
Длительность импульса впрыска – должна составлять 2.3 – 3 мсек. на холостом ходу прогретого двигателя без нагрузки (выключены потребители и кондиционер).
Положение ДЗ – на разных авто этот параметр имеет различные значения. Даже у Лачетти этот параметр различается на хх:
- на 1.4/1.6 – 2.5-3%
- на 1.8 – 0%
- на 1.8 LDA – может быть как 11-13%, так и 0%
Температура охлаждающей жидкости –
на незапущенном двигателе должна быть близка к температуре окружающей среды и при прогреве повышаться плавно. Если на улице минус 10 градусов, а датчик показывает плюс двадцать, тогда однозначно он требует замены либо проверки его проводки.Температура воздуха на впуске – аналогично датчику температуры ОЖ.
УОЗ – на разных системах он будет разным.
Допустим, на Лачетти 1.4/1.6 – это 3-12 градусов на хх. В зависимости от переключателя октанового числа и применяемого топлива. А на лачетти 1.8 – это около нуля градусов на хх. Главное, чтобы УОЗ был максимально стабильным и не имел резких скачков на холостом ходу.
Вот эти параметры очень важны и на них стоит обращать внимание в первую очередь. НО!
Допустим, занижено напряжение ДПДЗ или завышено напряжение датчика клапана ЕГР, или нет сигнала от выключателя холостого хода, то все эти вышеперечисленные важные параметры не дают полной картины о происходящем в системе управления двигателем.
Поэтому что? Правильно! Все параметры важны!
Параметры диагностики автомобиля
И на последок самое главное. Что мы подразумеваем под параметрами диагностики автомобиля?
Многие не до конца понимают суть диагностики сканером или адаптером. А сути здесь две и они очень важны:
- Данный вид диагностики позволяет определить уже явные проблемы. Тонкую диагностику таким способом не выполнишь.
Для этого необходимы другие устройства и инструменты – мотор-тестеры, пневмотестеры, компрессометры, манометры и т.п. - И самое главное – когда мы подключаемся к колодке диагностики, то мы подключаемся к блоку управления двигателем! Поэтому мы не видим реальной картины! Мы лишь видим то, что видит блок управления! Если длительность импульса впрыска в параметрах диагностики показана 2.5 мсек, то это не означает, что это так и есть на самом деле. Это лишь ЭБУ задал такое время впрыска. А как на самом деле отработала форсунка, мы не видим. И это очень важно понимать.
Для этого необходимы другие устройства и инструменты – мотор-тестеры, пневмотестеры, компрессометры, манометры и т.п.Поэтому данные параметры диагностики являются лишь начальным этапом при диагностике автомобиля и далеко не всегда они могут нам помочь.
Это не панацея, а лишь первый и довольно грубоватый анализ ситуации. Порой простой осмотр свечей зажигания может сказать больше, чем все эти параметры.
Но, в то же время, такая диагностика может оказаться незаменимой и очень полезной в разных ситуациях. Например, при покупке автомобиля можно узнать много нехорошего, как в этом видео на нашем канале
Купили проблемный автомобиль» src=»https://www.youtube.com/embed/Uv-d3HgTvq4?feature=oembed» frameborder=»0″ allow=»accelerometer; autoplay; clipboard-write; encrypted-media; gyroscope; picture-in-picture» allowfullscreen=»»>На этом все. Пусть Ваши машинки не болеют.
Всем Мира и ровных дорог!
Типовые параметры работы инжекторных двигателей ВАЗ. » Motorhelp.ru диагностика и ремонт инжекторных двигателей
Для многих начинающих диагностов и простых автолюбителей, которым интересна тема диагностики будет полезна информация о типичных параметрах двигателей. Поскольку наиболее распространенные и простые в ремонте двигатели автомобилей ВАЗ, то и начнем именно с них. На что в первую очередь надо обратить внимание при анализе параметров работы двигателя?
1. Двигатель остановлен.
1.1 Датчики температуры охлаждающей жидкости и воздуха (если есть). Проверяется температура на предмет соответствия показаний реальной температуре двигателя и воздуха.
1.2 Положение дроссельной заслонки (кроме систем с электронной педалью газа). Педаль газа отпущена – 0%, акселератор нажали – соответственно открытию дроссельной заслонки. Поиграли педалью газа, отпустили – должно также остаться 0%, ацп при этом с дпдз около 0,5В. Если угол открытия прыгает с 0 до 1-2%, то как правило это признак изношенного дпдз. Реже встречается неисправности в проводке датчика. При полностью нажатой педали газа некоторые блоки покажут 100% открытия (такие как январь 5.1 , январь 7.2), а другие как например Bosch MP 7.0 покажут только 75%. Это нормально.

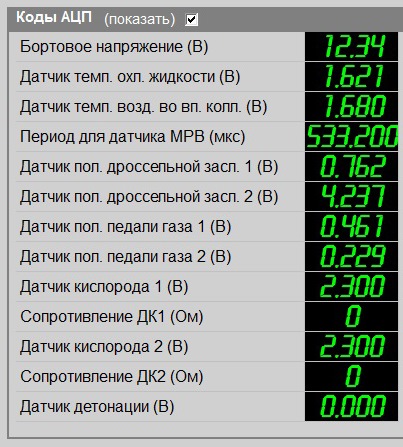

1.3 Канал АЦП ДМРВ в режиме покоя: 0.996/1.016 В — нормально, до 1.035 В еще приемлемо, все что выше уже повод задуматься о замене датчика массового расхода воздуха. Системы впрыска, оснащенные обратной связью по датчику кислорода способны скорректировать до некоторой степени неверные показания ДМРВ, но всему есть предел, поэтому не стоит тянуть с заменой этого датчика, если он уже изношен.
2. Двигатель работает на холостом ходу.
2.1 Обороты холостого хода. Обычно это – 800 – 850 об/мин при полностью прогретом двигателе. Значение количества оборотов на холостом ходу зависят от температуры двигателя и задаются в программе управления двигателем.
2.2 Массовый расход воздуха. Для 8ми клапанных двигателей типичное значение составляет 8-10 кг/ч, для 16ти клапанных – 7 – 9,5 кг/час при полностью прогретом двигателе на холостом ходу. Для ЭБУ М73 эти значения несколько больше в связи с конструктивной особенностью.
2.3 Длительность времени впрыска. Для фазированного впрыска типичное значение составляет 3,3 – 4,1 мсек. Для одновременного – 2,1 – 2,4 мсек. Собственно не так важно само время впрыска, как его коррекция.
2.4 Коэффициент коррекции времени впрыска. Зависит от множества факторов. Это тема для отдельной статьи, здесь только стоит упомянуть, что чем ближе к 1,000 тем лучше. Больше 1,000 – значит смесь дополнительно обогащается, меньше 1,000 значит обедняется.
2.5 Мультипликативная и аддитивная составляющая коррекции самообучением. Типичное значение мультипликатива 1 +/-0,2. Аддитив измеряется в процентах и должен быть на исправной системе не более +/- 5%.
2.6 При наличии признака работы двигателя в зоне регулировки по сигналу датчика кислорода последний должен рисовать красивую синусоиду от 0,1 до 0,8 В.
2.7 Цикловое наполнение и фактор нагрузки. Для «январей» типичный цикловой расход воздуха: 8ми клапанный двигатель 90 – 100 мг/такт, 16ти клапанный 75 -90 мг/такт. Для блоков управления Bosch 7.9.7 типичный фактор нагрузки 18 – 24 %.
Теперь рассмотрим подробнее, как на практике ведут себя эти параметры. Поскольку для диагностики я пользуюсь программой SMS Diagnostics (Алексею Михеенкову и Сергею Сапелину привет!) , то все скриншоты будут оттуда. Параметры сняты с практически исправных автомобилей, за исключением отдельно оговоренных случаев.
Все изображения кликабельны.
Ваз 2110 8ми клапанный двигатель, блок управления Январь 5.
1
Здесь немного подправлен коэффициент коррекции СО в связи с небольшим износом ДМРВ.
Ваз 2107, блок управления Январь 5.1.3
Ваз 2115 8ми клапанный двигатель, блок управления Январь 7.2
Двигатель Ваз 21124, блок управления Январь 7.2
Ваз 2114 8ми клапанный двигатель, блок управления Bosch 7.9.7
Приора, двигатель Ваз 21126 1,6 л., блок управления Bosch 7.9.7
Жигули Ваз 2107, блок управления М73
Двигатель Ваз 21124, блок управления М73
Ваз 2114 8ми клапанный двигатель, блок управления М73
Калина, 8ми клапанный двигатель, блок управления М74
Нива двигатель ВАЗ-21214, блок управления Bosch ME17.9.7
И в заключении напомню, что приведенные выше скриншоты сняты с реальных автомобилей, но к сожалению зафиксированные параметры не являются идеальными. Хотя я и старался фиксировать параметры только с исправных автомобилей.
Параметры набора кодов являются важным компонентом точной диагностики
В этой статье будет рассмотрено, что такое параметры набора кодов, а также то, как их можно использовать в процессе диагностики.
Информация, включенная в эти параметры, также должна быть частью подтверждения ремонта, чтобы гарантировать, что автомобиль будет отремонтирован правильно с первого раза. В идеале клиент не должен участвовать в процессе подтверждения ремонта.
Все диагностические коды неисправностей возникают из-за того, что что-то пошло не так. Я знаю, что это кажется очевидным утверждением, но именно правила, используемые для определения того, что что-то пошло не так, важны для диагностики. Эти правила известны как параметры набора кодов. Я уверен, вы знаете техника, который затащил машину в отсек, просканировал ее, чтобы увидеть, какие коды присутствовали, а затем очистил их, чтобы увидеть, какие из них вернулись в рамках их диагностики (или, может быть, вы делаете это самим собой). Надеемся, что до того, как была выбрана функция «очистить все», присутствующие коды были задокументированы. Даже если они были задокументированы, какова цель прохождения этого процесса? Самая распространенная причина, которую я слышал, — это определить, за каким из кодов следует гнаться, когда кодов несколько.
Я бы сказал, что параметры набора кода — гораздо лучший (и более точный) способ сделать то же самое, и, надеюсь, вы тоже это сделаете после прочтения этой статьи (если вы еще не согласны).
| Можете ли вы ответить на эти вопросы, используя предоставленные данные вместе с имеющейся у вас служебной информацией? Ответы вы найдете в конце этой статьи. |
Параметры набора кодов включают такую информацию, как, помимо прочего:
- Условия, необходимые для установки кода
- Минимальная или максимальная температура двигателя
- Условия нагрузки двигателя
- Уровень топливного бака
- Взаимодействие с другими кодами/тестами
- Коды, которые могут срабатывать вместе с ним и которые являются «основными»
- Тесты, которые отключены при установке кода
- Коды, которые не могут присутствовать для этого кода для установки
- Диапазоны данных, которые вызовут установку кода
- Что приемлемо/нормально
- Что превысит этот лимит и активирует код
- Стратегии мониторинга
- Частота запуска теста
- Непрерывный монитор
- Один раз за поездку
- Частота отказа, необходимая для срабатывания MIL/кода
- Однократный код (устанавливается сразу после отказа)
- Код двойного отключения (устанавливается после двух отказов в течение заданного периода времени)
- Требуемые датчики/компоненты
- Частота запуска теста
Построение процесса диагностики
Итак, как эти данные могут быть полезны в процессе диагностики? Для начала честно спросите себя, есть ли у вас диагностический процесс, который вы используете.
Основное определение, которое я использовал в прошлом для диагностического процесса, — это просто последовательность шагов, используемых для обнаружения источника проблемы. Это широкое определение, и на самом деле метод, используемый каждым специалистом, вероятно, будет несколько отличаться. Если вы еще не думали о своем диагностическом процессе, я бы порекомендовал потратить несколько минут, чтобы расписать его шаг за шагом. Включает ли он некоторые из следующих шагов? Это шаги, которым я учил на протяжении многих лет, и которые я считаю хорошей отправной точкой для создания диагностического фундамента.
1. Соберите информацию у владельца и/или водителя транспортного средства. (Обычно их собирает хороший консультант по обслуживанию, но технические специалисты должны держать их подотчетными для получения данных.)
- Когда проблема началась?
- Заметили ли они какие-либо изменения в производительности?
- Проводились ли в последнее время какие-либо другие работы с автомобилем?
2.
Сканирование автомобиля. (Это должно включать документирование любых кодов, текущих или ожидающих обработки, а также связанных данных стоп-кадра, если таковые имеются.)
- Могут появиться коды помимо первоначальной жалобы (связанные или не связанные), которые могут оказаться важными
- Данные стоп-кадра могут помочь вам определить, как воспроизвести проблему.
- Документирует состояние автомобиля ДО того, как вы начнете с ним работать, чтобы предотвратить обсуждение «с тех пор, как вы» после того, как вы вернете автомобиль клиенту
- Убедитесь, что все мониторы работают, чтобы убедиться, что ваш ремонт не позволяет транспортному средству начать тест, который не проводился в течение длительного времени, что может снова включить индикатор проверки двигателя вскоре после того, как он покинет ваш магазин.
3. Исследовательская информация, связанная с проблемой.
- Проверьте наличие соответствующих TSB, открытых кампаний и/или отзывов.
- Проверьте служебную информацию, относящуюся к любым кодам, включая условия набора кодов (параметры)
4. Попытаться продублировать проблему.
- Требуется, чтобы автомобиль эксплуатировался в правильных условиях
- Если вы не можете воспроизвести проблему, вы продолжаете?
- Если вы не можете скопировать его, можете ли вы точно подтвердить свой ремонт?
5. Избегайте туннельного зрения.
- Обратите внимание на весь автомобиль во время тест-драйва.
- Обеспокоенность клиентов может быть вызвана чем-то связанным, чего они даже не заметили (например, индикатор проверки двигателя, вызванный утечкой выхлопных газов).
6. Определите, когда и как возникает проблема.
- Если вы можете воспроизвести проблему, сделайте заметки, связанные с:
- Загрузить
- Скорость (двигатель и/или транспортное средство)
- Температура
7.
Выполните визуальный осмотр на наличие таких вещей, как:
- Следы предыдущей работы
- Ущерб от аварии
- Ослабленные/сломанные детали
- Утечки
8. При необходимости сузьте проблему.
- Если присутствует несколько кодов, какой из них следует диагностировать в первую очередь?
- Попытайтесь устранить потенциальные причины проблемы по одной.
- Изменение нескольких элементов одновременно может привести к путанице
- Обычно начинайте с того, что проще всего устранить в качестве потенциальной причины, а затем переходите к тем, которые исключить сложнее.
- Примечание. Если у вас есть доступ к сторонним источникам информации, которые помогают определить частоту различных сбоев, вы можете начать с тестирования наиболее распространенного сбоя, даже если его не так просто проверить.
- Продолжайте тестирование, пока не будете относительно уверены, что нашли основную причину.
- Подтвердите свой диагноз.
- Если возможно, обойдите то, что вы считаете основной причиной, чтобы убедиться, что все работает правильно.
- Замените предполагаемую неисправную деталь на «заведомо исправную». (Я не фанат этого!)
- Будь осторожен; если деталь, которую вы заменяете на заведомо исправную, не была основной причиной, вы также можете повредить ее
- Выполнить ремонт.
- Подтвердите свой ремонт.
- Обязательно эксплуатировать транспортное средство в условиях, которые позволяли дублировать его ранее
- Не полагайтесь на индикатор проверки двигателя, чтобы подтвердить ремонт.
- Используйте свой сканер и уже известную информацию о том, какие условия должны быть выполнены для установки кодов.
Я знаю, что это может показаться длинным списком дел, но на самом деле выполнение большинства шагов не занимает много времени.
Крайне важно, чтобы у вас был доступ к хорошим диагностическим инструментам и качественной сервисной информации. Если вы не можете доверять одному или обоим из тех, к которым у вас есть доступ, вы начинаете отставать в диагностической игре и, вероятно, слишком часто проигрываете. Существует множество хороших ресурсов и инструментов, в том числе доступных непосредственно от OEM-производителя. Если вы используете послепродажные диагностические инструменты, я рекомендую иметь более одного, и они должны быть от разных производителей. Имея в вашем распоряжении два разных инструмента сканирования, если на вашем сканере отображается что-то, что не имеет смысла, у вас есть способ перепроверить это.
Запуск в работу
Давайте рассмотрим реальный пример гибридного автомобиля, чтобы увидеть, насколько важны в этом процессе параметры кода, даже если информация не обязательно настолько полная, как нам хотелось бы. быть. Автомобиль в этом примере — Toyota Prius 2005 года.
Жалоба клиента заключалась в том, что недавно загорелась лампочка проверки двигателя, расход топлива заметно снизился за последние несколько месяцев, а двигатель внутреннего сгорания работает чаще, чем раньше. При сканировании автомобиля на сканирующем приборе присутствовал код P0A80, показывающий описание кода «Замените гибридный аккумулятор». Не так много, чтобы продолжить только это описание, и это был бы дорогой ремонт, если не быть уверенным, что он решит проблему (текущий список OEM, когда я пишу это, составляет чуть более 2500 долларов плюс плата за ядро чуть более 1300 долларов) .
| V-образные блоки аккумуляторной батареи Prius контролируются при работающем автомобиле, но без нагрузки. |
Итак, что вы можете узнать из параметров набора кодов, которые могут помочь подтвердить, что транспортному средству действительно нужен аккумулятор? В этом случае есть две основные части информации, которые могут быть полезны.
Во-первых, «Условие обнаружения DTC», как его называет Toyota, сообщит вам, что этот код для этого автомобиля использует логику обнаружения за две поездки. Во-вторых, он говорит вам, что код срабатывает, когда разница в напряжениях V-образных блоков внутри батареи слишком велика. V-образные блоки в данном случае представляют собой просто два гибридных аккумуляторных модуля, которые контролируются попарно. Этот пакет состоит из 28 модулей, которые контролируются как 14 пар v-блоков. Учитывая эту информацию, я точно знаю, что когда я очищаю код, он не будет немедленно установлен снова, даже если сбой все еще присутствует. Теперь я также знаю, на каких PID данных я хочу сосредоточиться, чтобы определить вероятность сброса сбоя (V-блоки 1-14). Наконец, я знаю, что если сбой в настоящее время присутствует, чтобы снова установить код, мне нужно будет выполнить как минимум два цикла езды.
Конечно, это не означает, что параметры набора кодов всегда предоставляют всю необходимую мне информацию.
Например, Toyota не предоставляет информацию о том, насколько велика разница в напряжении между V-образными блоками. В этом случае Toyota указывает разницу в напряжении аккумуляторной батареи в разделе «Типичные пороговые значения неисправности». Однако вместо того, чтобы указывать фактическое значение, они просто говорят, что пороговое значение наступает, когда оно превышает стандартный уровень. Затем в рабочем диапазоне компонентов этот стандартный уровень указан как «интеллектуальная собственность Toyota». Они также не определяют, что именно требуется для выполнения «ездового цикла» для запуска этого монитора, и не предоставляют подробностей об условиях включения.
| V-образные блоки аккумуляторной батареи Prius контролируются при ускорении автомобиля (под нагрузкой). |
Однако предоставленная информация монитора иногда может помочь определить, что представляет собой ездовой цикл.
Например, с этим кодом он указан как непрерывный монитор. Это означает, что проверка выполняется всегда, когда транспортное средство работает. Учитывая характер потенциальной неисправности (колебание напряжения аккумулятора) и тот факт, что это непрерывный мониторинг, вы, вероятно, могли бы предположить, что для удовлетворения критериев ездового цикла не потребуется цикл прогрева (в отличие, например, от проверки термостата). . Это означает, что, скорее всего, будет достаточно просто выполнить два цикла зажигания с работающим автомобилем между ними (отключение зажигания при работающем двигателе = первая поездка; отключение зажигания при работающем двигателе снова = вторая поездка). Конечно, чтобы установить код, который будет означать, что во время каждой из этих поездок необходимо будет соблюдать пороговые значения набора кодов (которые не определены). Поскольку они не предоставляются, вам необходимо использовать имеющиеся у вас знания и/или другую доступную информацию, чтобы определить, как лучше всего дублировать условия для установки кода.
Если у вас есть данные стоп-кадра, просмотрите их, чтобы увидеть, в каких условиях находился автомобиль, когда был установлен код. Если у вас нет данных стоп-кадра, используйте имеющиеся у вас знания. В данном случае нас интересует напряжение батареи. Мы все должны знать, что для проверки того, насколько хорошо 12-вольтовая батарея поддерживает напряжение на клеммах, вы можете загрузить ее с помощью тестера угольных свай (при условии, что вы не только научились тестировать батареи с помощью тестера проводимости). Эти V-образные блоки гибридных аккумуляторов тоже можно тестировать под нагрузкой, но вы не сможете точно подключить к ним тестер углеродных свай. Гибридные батареи используются для облегчения запуска транспортного средства путем подачи тока на электрические машины гибридной системы привода. Это означает, что вы можете загрузить их, просто выполнив резкое ускорение (или несколько раз подряд, если вы действительно хотите их загрузить). Вы также, вероятно, знаете по опыту, что если батарея плохо принимает заряд, у нее будет относительно быстрое увеличение напряжения на клеммах по сравнению с батареей, которая хорошо принимает заряд.
| V-образные блоки аккумуляторной батареи Prius контролируются при агрессивном торможении автомобиля (зарядка с использованием рекуперативного торможения). |
Теперь, когда у нас достаточно информации, чтобы попытаться воспроизвести проблему, мы почти готовы попытаться снова установить код. Есть еще одна вещь, к которой я настоятельно рекомендую вам привыкнуть, если вы еще этого не делаете, — это запись вашего тест-драйва. В зависимости от возможностей вашего сканирующего прибора вы можете уменьшить список PID данных для записи до необходимого минимума, так как это увеличит частоту дискретизации этих PID. Просто убедитесь, что вы не забыли PID, который вы, возможно, захотите посмотреть, если используете пользовательский список. В этом случае нам нужно будет только записать PID данных V-блока (1-14).
Чтобы попытаться воспроизвести этот код на основе того, что нам известно, нам потребуется сделать следующее:
- Сбросьте коды
- Завести машину
- Начать запись данных
- Выполните несколько резких ускорений, за каждым из которых следует резкое торможение, которое полностью останавливается перед началом следующего ускорения (я бы рекомендовал 4–5 ускорений/торможений)
- Остановить автомобиль
- Сохраните запись данных
- Полностью заглушите автомобиль
- Повторите шаги 2–6 еще раз (помните, что это код для двух поездок) .
- Проверить наличие кодов
Если разница в напряжениях V-образного блока была достаточно высокой, это должно было привести к сбросу P0A80. Если код снова не установили, все надежды не потеряны. Несмотря на то, что мы не знаем точного порога установки кода, мы можем использовать собранные данные для поиска тенденции, которая указывала бы на то, что код, вероятно, будет установлен снова, если он будет работать в правильных условиях (к сожалению, вы не можете быть на 100 процентов уверены). ). Для одного или нескольких V-блоков, чтобы установить этот код, они, вероятно, будут падать больше, чем другие, во время ускорений, а затем подскакивать выше во время торможения. Вы хотели бы просмотреть свои записи данных, чтобы найти этот тип тренда на одном или нескольких V-блоках.
Графики данных могут помочь определить, где возникают проблемы, такие как утечка вакуума, из-за которой топливная коррекция увеличивается только при небольшой нагрузке или без нее. |
Я использовал пример гибридного автомобиля, потому что хотел указать, что даже эти передовые системы привода на самом деле ничем не отличаются от диагностики любой другой проблемы, но эта информация так же актуальна и для других систем. На самом деле, как правило, в других системах вы, вероятно, получите более определенные параметры, чем в этом примере! Такие вещи, как коды, связанные с корректировкой подачи топлива, коды пропусков зажигания и т. д., могут быть атакованы с использованием того же типа информации и концепций. Поскольку транспортные средства становятся все более сложными, обеспечение доступа к высококачественной сервисной информации становится еще более важным. Узнайте, где получить доступ к этим данным в выбранной вами информационной системе обслуживания, и обязательно используйте их как часть вашего обычного процесса диагностики и проверки ремонта!
Ответы на вопросы на первом изображении:
- Нет, параметры кодового набора не соблюдены (комбинированная коррекция топлива никогда не превышала 35%).
- Нет, у автомобиля есть признаки чрезмерной коррекции топлива, но этого недостаточно во время этой пробной поездки, чтобы сработал код.
- Данные, скорее всего, указывают на ошибку измерения/расчета воздуха, вызванную чем-то вроде загрязнения датчика массового расхода воздуха.
- Только коррекция при низкой нагрузке указывала бы на возможную утечку вакуума
- Только коррекция при высокой нагрузке (или повышенная коррекция при высокой нагрузке) укажет на возможное ограничение подачи топлива, такое как насос, забитый фильтр и т. д.
- Исправление во всех диапазонах указывает на проблему измерения/расчета
4. Попытайтесь очистить датчик массового расхода воздуха, а затем повторите проверку, чтобы убедиться, что это помогло.
Какие параметры OBD поддерживает программа?
Во-первых, для отображения какого-либо параметра или значения датчика с вашего автомобиля, ваш автомобиль должен его поддерживать.
К сожалению, мы не можем сказать, какие параметры и датчики поддерживает каждая модель автомобиля. Чтобы убедиться в этом самостоятельно, вы можете воспользоваться бесплатной версией программы. В бесплатной версии будут перечислены все поддерживаемые элементы — она только скрывает/маскирует некоторые показания.
Итак, для просмотра конкретного значения параметра ваш автомобиль должен поддерживать функционал. Более того, параметр должен быть определен в стандарте OBD2, и наше программное обеспечение должно иметь его поддержку.
OBD Auto Doctor поддерживает следующие стандартные параметры OBD-II ( PID s), определенные в SAE J1979 AUG2014. Фактический список доступных параметров зависит от автомобиля. В программе будут отображаться только параметры, поддерживаемые автомобилем.
| PID | Параметр | ||
|---|---|---|---|
| $ 01 | Статус монитора с монитора С монитора DTCS очистил | ||
| $ 02 | DTC, которые позаботились о Freeze Frame. 0010 | ||
| $ 03 | Статус топливной системы | ||
| $ 04 | Расчетная стоимость нагрузки | ||
| $ 05 | ТЕМПЕРАТАЦИЯ ОДНА | ||
| $ 06, 08 $ | |||
| $ 06, 08 $ | . | ||
| $07, $09 | Долговременная корректировка подачи топлива > Ряд 1 — 4 | ||
| $0A | Давление топлива | ||
| 9 Абсолютное давление во впускном коллекторе $0B0010 | |||
| $0C | Engine RPM | ||
| $0D | Vehicle speed sensor | ||
| $0E | Ignition timing advance for #1 cylinder | ||
| $0F | Intake air temperature | ||
| $10 | Расход воздуха от датчика массового расхода воздуха | ||
| $11 | Абсолютное положение дроссельной заслонки | ||
| $12 | Состояние вторичного воздуха по команде | ||
| $13, $1D | Расположение кислородных датчиков | ||
| $14 — $1B | Выходное напряжение кислородного датчика, кратковременная корректировка подачи топлива C | Требования к OBD, на которые сертифицируется транспортное средство или двигатель | |
| $ 1E | Статус вспомогательного входа | ||
| $ 1F | С момента запуска двигателя | ||
| $ 210010 | Расстояние. Пока.0010 | ||
| $ 22 | Давление топлива относительно разнообразного вакуума | ||
| $ 23 | Давление топливных рельсов | ||
| $ 24 — 2B | Широкий диапазон. : Датчик 1 — Датчик 4 | ||
| $ 23 | Коммуляторов EGR | ||
| $ 2d | EGR ERROUS | ||
| $ 2E | Коммулятовая прочти | $ 2E | 9000|
| $ 2F | Вход уровня топлива | ||
| $ 30 | Количество разминки с момента очистки DTCS | ||
| $ 31 | Расстояние, пройденные с тех пор, как DTCS очищен | ||
| $ 32 | 99911111111111111111111111111111111111111111111111111111111111111111111111111111111111111111111111111111Р1111111Р111Р1ЕРС | $33 | Барометрическое давление |
| $34 — $3B | Коэффициент эквивалентности (лямбда), ток датчика кислорода с широким диапазоном > Ряд 1–4: Датчик 1–4 | ||
| $ 3C — $ 3F | Температура катализатора > Банк 1 — 2: Датчик 1 — Датчик 2 | ||
| $ 42 | Управляющий модуль Напряжение | ||
| $ 43 | Абсолютная нагрузка. Заданное соотношение топлива/воздуха | ||
| 45 долларов | Относительное положение дроссельной заслонки | ||
| 46 долларов | Температура окружающего воздуха | ||
| $ 49 — $ 4B | Положение педали ускорителя > D, E, F | ||
| $ 4C | Commed Throttle Control | ||
| $ 4d | Engine Engine Control. активирован | ||
| $4E | Время работы двигателя с момента удаления кодов неисправности | ||
| $4F, $50 | Информация о конфигурации внешнего испытательного оборудования > #1, #2 | 9008 11Тип топлива в настоящее время используется транспортным средством | |
| $ 52 | Процент алкогольного топлива. $57 | Краткосрочная топливная коррекция вторичного датчика O2 > Ряд 1 — Ряд 4 | |
| $56, $58 | Долгосрочная вторичная топливная регулировка датчика O2 > Ряд 1 — Ряд 4 | ||
| $59 | Fuel rail pressure | ||
| $5A | Relative accelerator pedal position | ||
| $5B | Hybrid/EV battery pack remaining charge | ||
| $5C | Engine oil temperature | ||
| $5D | Момент впрыска топлива | ||
| $5E | Расход топлива двигателя | ||
| $5F | Требования к выбросам, на которые рассчитан автомобиль | ||
| $ 61 | Двигатель спроса водителя — Процент крутящего момента | ||
| $ 62 | Фактический двигатель — Процент крутящего момента | ||
| $ 63 | Справочный крутящий момент | $ 64 | Engine Engine Dative Dative11111111109 | $ 64 | DINGINE ENGINE ENGIN , Точка 1 > Точка 2 – 5 |
| $65 | Вспомогательные входы/выходы > Коробка отбора мощности > Привод автоматической передачи нейтральной передачи > Ручная передача нейтральной передачи > Лампа Glow Plug | ||
| $ 66 | Датчик массового потока воздуха > Датчик A, B | ||
| $ 67 | ТЕМПЕРАТАНТ ДВИГАТЕЛЯ > Датчик 1, 2 | ||
| $ 68 | > Наз. > Ряд 1–2: датчик 1–3 | ||
| $69 | Заданная EGR и ошибка EGR > Заданная позиция A и B рабочего цикла EGR > Фактическая позиция A и B рабочего цикла EGR > Ошибка A и B EGR | ||
| $6A | Заданное управление потоком всасываемого воздуха и относительное положение потока всасываемого воздуха > Заданное управление потоком всасываемого воздуха A и B > Относительное положение потока всасываемого воздуха A и B | ||
| $6B | Выхлопной газ температура рециркуляции > Ряд 1–2: Датчик 1–2 | ||
| $6C | Управление приводом дроссельной заслонки по команде и относительное положение дроссельной заслонки > Управление приводом дроссельной заслонки по команде A и B > Относительное положение дроссельной заслонки A и B | ||
| $6D | Система контроля давления топлива > Заданное давление A и B в топливной рампе > Давление в топливной рампе A и B > Температура A и B в топливной рампе A и B | ||
| $6 E | Система управления давлением впрыска > Управляемое давление управления впрыском A и B > Управляющее давление впрыска A и B | ||
| $6F | Давление на входе компрессора турбонагнетателя > Датчики давления на входе компрессора турбокомпрессора A и B > Давление управления впрыском A и B | ||
| 70 $ | Регулятор давления наддува > Заданное давление наддува A и B > Давление наддува A и B > Состояние управления давлением наддува A и B | ||
| $71 | Турбосистема с изменяемой геометрией (VGT) > Турбосистема с изменяемой геометрией по команде A и B > Турбосистема с изменяемой геометрией A и B > Статус управления VGT A и B | ||
| $72 | Wastegate control > Commanded wastegate position A and B > Wastegate position A and B | ||
| $73 | Exhaust pressure > Exhaust pressure sensor bank 1 — 2 | ||
| $74 | Turbocharger RPM > Турбокомпрессор RPM A и B | ||
| $75, $76 | Температура турбонагнетателя A и B > Температура на входе в компрессор турбонагнетателя > Температура на выходе из компрессора турбонагнетателя > Температура на выходе из турбины турбонагнетателя | ||
| 77 $ | Температура охладителя наддувочного воздуха (CACT) > Ряд 1–2: Датчик 1–2 | ||
| $78, $79 | Температура выхлопных газов — 2: Датчик 1–4 | ||
| $7A, $7B | Сажевый фильтр (DPF), ряд 1–2 > Дельта давления > Давление на входе > Давление на выходе | ||
| Дизель 9000 $10C 9000 температура сажевого фильтра (DPF) > Температура на входе, банк 1 — 2 > температура выходов, банк 1 — 2 | |||
| $ 7d | Статус контроля NOX NTE | ||
| $ 7E | PM. |
