Установка новых динамиков — это самое экономичное улучшение, которое вы можете внести в аудиосистему вашего автомобиля. Динамики послепродажного обслуживания не только относительно недороги, их обычно не так уж сложно установить.

Вы можете установить большинство динамиков, которые мы продаем, используя инструменты, которые у вас, вероятно, уже есть. Вы сэкономите время и силы благодаря бесплатным кронштейнам, жгутам проводов и подробным иллюстрированным таблицам Crutchfield MasterSheet™, которые мы прилагаем к приобретенным динамикам (если они доступны для вашего конкретного автомобиля).

Что вам потребуется для выполнения работы

В каждом автомобиле возникают свои особые проблемы при установке, в зависимости от расположения заводских динамиков, глубины и высоты установки, а также заводской проводки автомобиля. Большинство установок довольно просты, но некоторые могут быть более сложными, особенно если вы устанавливаете компонентные динамики. В инструкциях MasterSheet будут указаны точные инструменты, которые вам нужны, и шаг за шагом пройден весь процесс.

Инструменты, которые вам могут понадобиться, могут включать, но не ограничиваются:

• различные отвертки (крестовые, короткие Phillips, плоские, магнитные или изогнутые отвертки)
• отвертки Torx и насадки
• дрель (с отверткой и насадками)
• Шестигранные ключи
• Набор торцевых ключей
• Инструмент для обрезки/зачистки проводов
• Паяльник и припой
• Инструмент для обжима и разъемы
• Инструмент для снятия панели
• съемник зажимов (или отвертка, прикрытая тряпкой)
• напильник
• изолента
• канцелярский нож

Посмотрите это видео с пошаговым обзором базовой установки автомобильных динамиков

После того, как вы прочитайте эту статью, посмотрите это видео одного из наших старших консультантов, устанавливающего автомобильные динамики. Он проведет вас через весь процесс от начала до конца и попутно поделится несколькими советами экспертов.

Общие советы по упрощению установки громкоговорителей

Все автомобили разные, поэтому вы можете столкнуться с проблемами, которые не рассматриваются в этой статье. Не беспокоиться. Ваш MasterSheet содержит всю информацию о вашем автомобиле, и наши специалисты всегда готовы ответить на ваши вопросы, если у вас возникнут вопросы. Вот несколько общих советов, которые следует учитывать при планировании установки громкоговорителей.

Типы установки

После того, как вы определите свой автомобиль в разделе «Выбор автомобиля» и выберете место установки, вы увидите все динамики, подходящие для вашего автомобиля. Некоторые динамики подходят прямо к заводским отверстиям для динамиков и используют заводские решетки и кронштейны.

Другие размеры подходят с помощью монтажного кронштейна (бесплатно при покупке динамика) или с небольшими изменениями, такими как сверление новых отверстий для винтов, вырезание небольшого участка металла или прессованного картона или подшивка картона или пластика, чтобы освободить место для динамик больше заводского отверстия. Благодаря нашей обширной базе данных о транспортных средствах мы можем рассказать вам о любых потенциальных проблемах, которые могут возникнуть.

Компонентные акустические системы включают отдельные вуферы, твитеры и кроссоверы. Компонентные вуферы будут установлены в местах заводских динамиков, но твитеры почти всегда требуют специальной установки, даже если в вашем автомобиле есть заводские твитеры. В зависимости от того, где вы решите установить твитеры, это может потребовать сверления отверстий в дверных панелях или приборной панели. В некоторых автомобилях их можно установить на панели паруса. Узнайте больше о компонентных динамиках.

Замена динамиков на приборной панели

Большинство динамиков на приборной панели легко заменить, сняв решетки, удерживаемые винтами или фрикционными фитингами. Возможно, вам придется использовать 90-градусную (со смещением) отвертку, чтобы добраться до винтов возле ветрового стекла.

Если решетка удерживается на месте фрикционными фитингами, осторожно подденьте ее. Чтобы не поцарапать или не треснуть окружающую приборную панель, рекомендуется использовать панельный инструмент, чтобы приподнять решетку.

Если легкого нажатия недостаточно, чтобы снять решетку, действуйте осторожно. На некоторых автомобилях решетка крепится снизу винтами или пластиковыми шпильками, которые сломаются, если приложить слишком большое усилие. В этом случае может потребоваться снятие всей приборной панели.

Снимите старые динамики, соблюдая полярность каждого разъема. (Положительный контакт динамика больше двух и обычно отмечен знаком «+» или цветной точкой.) Используйте жгут проводов, чтобы прикрепить новый динамик, или припаяйте или обожмите соединения, как того требует ваша установка. Вы также можете использовать набор коннекторов Posi-Products, которые проще и надежнее, чем эти методы.

Комплект разъемов для динамиков Posi-Products

Если вы собираетесь использовать изоленту, скажем, для оборачивания паяных или обжимных соединений, обязательно используйте высококачественную ленту. Опасность изоленты заключается в том, что экстремальные температуры в автомобильной среде колеблются настолько сильно, что со временем лента может изнашиваться и ослабевать. Даже если вы используете высококачественную ленту, рекомендуется также использовать кабельные стяжки на каждом конце ленты, чтобы предотвратить ее разматывание после нескольких сезонов летней жары и зимнего холода.

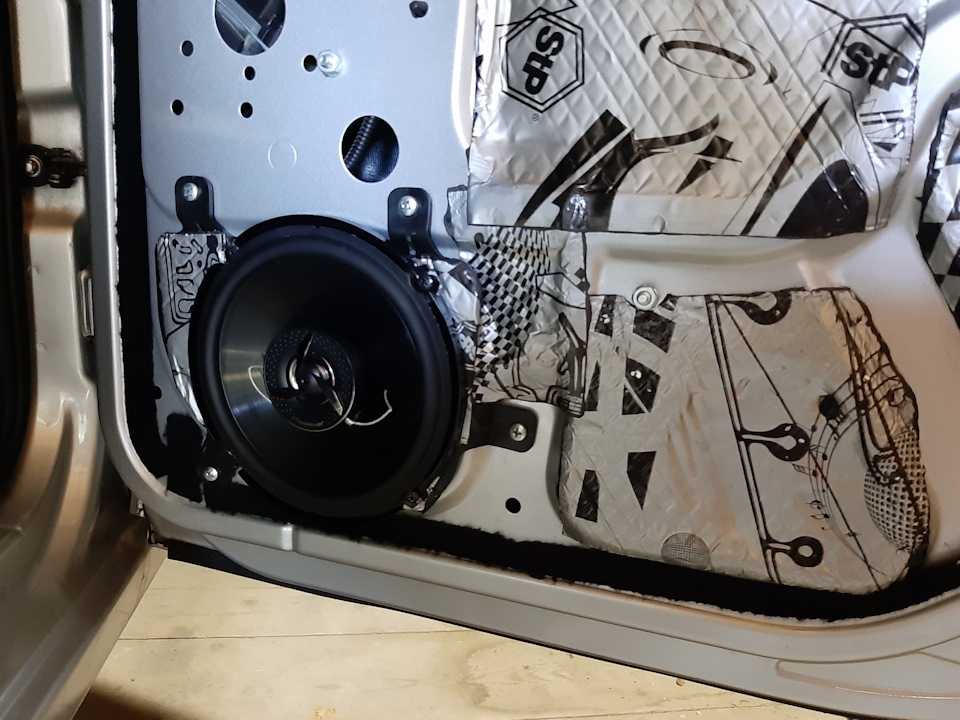

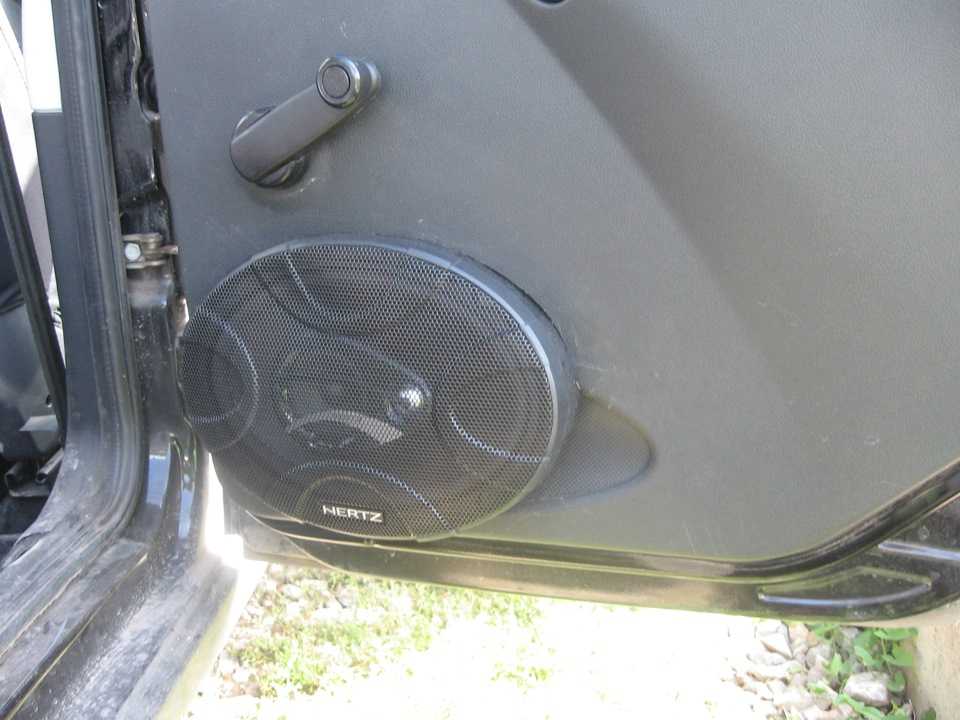

Замена динамиков в дверях

Динамики в дверях автомобиля являются чрезвычайно важной частью хорошего звука. Обычно их легко заменить, но степень сложности их получения может варьироваться.

Хотя все реже встречаются автомобили, в которых можно заменить динамики, просто сняв решетку радиатора и заменив их, мы все же время от времени сталкиваемся с такой ситуацией. Некоторые решетки крепятся винтами или фрикционными фитингами, и для снятия динамика необходимо выкрутить винты или поддеть решетку. Есть три основных шага по замене дверного динамика в подобном автомобиле.

Шаг 1. Снимите решетку и заводской динамик. Будьте осторожны с динамиком, так как он, вероятно, подключен к жгуту проводов, и вы, возможно, захотите переустановить заводские динамики, если позже будете продавать машину. Некоторые производители также используют герметик или пену при первом монтаже динамика, поэтому вам может потребоваться прорезать этот материал канцелярским ножом.

Шаг 2. Отсоедините заводской жгут проводов и подсоедините жгут проводов Crutchfield к клеммам нового динамика, еще раз убедившись в соблюдении полярности. Когда жгут проводов подключен к вашему новому динамику, просто подключите другой конец жгута проводов к заводскому жгуту проводов. Если жгут проводов недоступен, используйте набор Posi-Products для выполнения соединений. Проверьте динамик, прежде чем установить его на место.

Шаг 3. В последний раз проверьте соединения, убедитесь, что динамик работает, затем снова установите заводскую решетку.

Для многих динамиков компания Crutchfield поставляет съемные жгуты для упрощения проводки.

Если вам нужно снять дверную панель

Если описанный выше процесс кажется относительно простым, это потому, что это действительно так. Увы, большинству из нас приходится проделать немного больше работы, чтобы заменить наши динамики. Обычно это не сложная работа, но это больше работы. Вообще говоря, если у вас новый автомобиль, вам нужно будет снять дверные панели, чтобы заменить заводские динамики. Как всегда, ваш мастер-лист Crutchfield MasterSheet шаг за шагом проведет вас через эту процедуру.

Если в вашем автомобиле установлены старомодные ручные стеклоподъемники с рукояткой, снятие рукоятки — это первый шаг в снятии дверной панели. Некоторые закреплены винтом на стержне, который иногда скрыт защелкивающейся накладкой (как на фотографиях ниже).

Однако большинство из них удерживаются на месте с помощью пружинного зажима. У нас есть недорогой инструмент для фиксации зажима, предназначенный для удаления этого зажима, но, приложив немного больше усилий, вы можете сделать это с помощью магазинной тряпки. Нажмите на окружающую дверную панель, загляните за рукоятку и поверните ручку, пока не увидите пружинный зажим. Затем используйте возвратно-поступательное движение «чистка обуви», чтобы снять зажим с кривошипа.

Однако в большинстве случаев вам нужно будет просто вынуть и отсоединить электронный модуль управления, который управляет стеклоподъемниками и (возможно) замками. Эти модули обычно встроены в подлокотник, который часто является частью дверной панели, так что вы можете просто пропустить вперед и приступить к снятию панелей.

После снятия рукоятки стеклоподъемника или отключения функций питания единственное, что удерживает дверную панель, — это несколько удерживающих зажимов и, возможно, еще несколько винтов, которые необходимо будет удалить.

Когда пришло время снять панель, начните с нижнего угла и потяните панель прямо наружу. Используйте наш инструмент для отделки панелей и работайте осторожно. Это несложная задача, но если вы поторопитесь, вы рискуете повредить дверное полотно.

Инструмент для снятия панелей поможет вам снять панели и оконные ручки, не повредив салон автомобиля.

После того, как угол будет ослаблен, работайте поперек нижней части панели и вверх по обеим сторонам, снова стараясь не прилагать слишком много усилий. Теперь, когда нижняя и боковые стороны ослаблены, панель должна висеть на какой-то накладке, которая торчит в оконном колодце. Поднимите прямо вверх, и он должен освободиться. Замените динамики, как описано в предыдущем разделе.

Модификация двери для установки широкополосных динамиков

Модификация двери автомобиля для установки динамиков требует изобретательности и труда, но также позволяет разместить динамик там, где вы хотите. Обычно вы также можете выбрать, монтировать ли динамик сверху или снизу. Верхний монтаж, как правило, проще и требует меньшей монтажной глубины, но вы должны выбрать вариант, который лучше всего подходит для вашего автомобиля.

Эта работа включает в себя резку металла, пластика и/или ткани, так что это определенно работа для опытного мастера или талантливого новичка. (Примечание: при установке компонентных динамиков обычно используется заводское расположение динамиков для установки вуфера. Ниже рассматривается индивидуальная установка твитера и кроссовера).

Чтобы найти наилучшее место для ваших динамиков, посмотрите на прилагаемый к ним шаблон. Вы найдете его в инструкции или на коробке. Поместите шаблон над потенциальными установочными площадями и обратите внимание на любые препятствия за поверхностью (например, внутренние части двери) или препятствия (например, неровная монтажная поверхность).

При осмотре поверхности, которую собираетесь резать, убедитесь, что установка не повлияет на другие механизмы. В частности, убедитесь, что динамик и решетка не мешают окнам или замкам. Посмотрите на клиренс с опущенным окном. Если он близко, поверните окно вверх и вниз, прежде чем делать что-либо постоянное. Также закройте дверь. Механизм, удерживающий дверцу открытой, может проникнуть в полость динамика.

Загляните за дверную панель, чтобы узнать, сколько металла вам нужно отрезать от дверной рамы. Найдите место крепления динамика на задней части дверной панели. Приклейте шаблон в нужном месте и обведите внутренний край ручкой. Положите панель на чистую поверхность и вырежьте круг острым канцелярским ножом. Потерпи. Тупое лезвие или чрезмерная спешка могут разорвать ткань.

Разрежьте металл лобзиком, но будьте осторожны. Вам нужно надеть защитные очки и резать очень осторожно, чтобы не повредить поверхность. Не прорезайте дверную панель и металл одновременно. Если вы попытаетесь разрезать оба слоя одновременно, вы можете разорвать покрытие панели. При резке оголенного металла или металла, покрытого пластиковой панелью, обмотайте основание пилы изолентой, чтобы предотвратить появление царапин. Кроме того, держите лезвие подальше от внешней стороны автомобиля, где от него могут остаться оспины. Когда закончите, пропылесосьте мусор.

Подключение полнодиапазонного динамика в вашей модифицированной двери

Возможно, вам придется проделать небольшую дополнительную работу, чтобы подключить динамик, который вы установили в другом месте в вашей двери. Начните процесс проводки, используя заводскую резиновую трубку между дверью и дверным косяком, чтобы проложить провода динамика от двери к кузову автомобиля. (При необходимости вы можете приобрести его у автомобильного дилера или на свалке.)

Если вы не видите заводского чехла или заглушки, используйте дрель, чтобы просверлить отверстие диаметром 5/8″. желаемое расположение динамика.Иногда конструкционная сталь, поддерживающая петли, изолирует этот край двери.

Защитите проводку от острых краев отверстий с помощью резиновой втулки или гибкой трубки, протянутой между двумя отверстиями. Это предотвратит повреждение изоляции при открытии двери. Кроме того, расположите провод так, чтобы он не был защемлен петлей или частью дверного косяка. Оставьте достаточно свободного места, чтобы дверь могла полностью открыться.

Если ваш новый громкоговоритель предназначен для установки сверху, вы можете заменить дверную панель после того, как пропустите провод через косяк. (Если вы используете динамики, устанавливаемые снизу, прикрепите динамик к панели перед повторной сборкой дверцы. )

Когда дверная панель установлена ​​правильно, задвиньте фрикционные фитинги обратно на свои места и замените достаточно винтов, подлокотников и т. д., чтобы панель свободно удерживалась на месте. Не зажимайте рукоятку стеклоподъемника, так как вам, возможно, придется снова снимать панель.

Удерживая динамик в новом месте, отметьте отверстия для винтов и снимите динамик. Просверлите отверстия. Обожмите быстроразъемные клеммы на проводе динамика и подключите провод к динамику, соблюдая правильную полярность. Если вы можете, используйте «зажимы скорости» поверх новых отверстий для винтов. Скоростные зажимы представляют собой куски металла с прорезями, через которые вы вкручиваете винт. Они дают винтам дополнительную опору, обеспечивая поддержку, когда дверь захлопывается.

После того, как вы подключили оба динамика к панелям, подключите провода к ресиверу или усилителю и послушайте музыку. Если они работают правильно, завершите крепление панелей, оконных ручек, дверных ручек и деталей отделки.

Установка задних динамиков

Легкость или сложность замены комплекта задних динамиков сильно различаются в зависимости от типа вашего автомобиля и от того, как производитель спроектировал салон. В некоторых случаях все, что вам нужно сделать, это приподнять решетки и поменять местами динамики. В других надо лезть в багажник и там их отключать. А в некоторых случаях вам нужно будет снять заднее сиденье и большую часть задней отделки. Все зависит от вашего автомобиля. К счастью, наши мастер-таблицы Crutchfield помогут вам пройти весь процесс с пошаговыми инструкциями.

Давайте посмотрим на установку громкоговорителей, чтобы получить представление о том, о чем идет речь. Мы шаг за шагом рассмотрим установку компонентных динамиков в дверях пикапа Ford Ranger.

Установка компонентной акустической системы в пикап Ford Ranger 1996 года

1. Отсоедините аккумулятор — Во время установки новых динамиков двери вашего автомобиля будут открыты. Отсоединение отрицательной клеммы аккумулятора предотвращает разрядку аккумулятора и зависание без питания. Он также защищает вас от опасного короткого замыкания в электрической системе вашего автомобиля.

2. Подготовьте детали — Извлеките новые динамики и крепеж из коробки. Если вы устанавливаете полнодиапазонные динамики, у вас обычно есть два динамика, провод динамика, крепежные винты, быстросъемные зажимы и инструкции. Некоторые динамики послепродажного обслуживания также включают решетки. Если ваши динамики не поставляются с решетками, используйте заводские решетки. Если вы устанавливаете компонентные динамики, у вас также будут отдельные твитеры, крепеж для твитера и кроссоверы.

К вашему заказу мы приложим ваши бесплатные жгуты проводов Crutchfield, кронштейны для динамиков (при необходимости) и инструкции MasterSheet. Вместе с новыми колонками мы рекомендуем также приобрести перегородки для динамиков — они улучшают звук, особенно басы, и помогают погасить нежелательные резонансы и вибрации.

Если вы устанавливаете компонентные динамики, начните думать о том, где установить ваши твитеры и какой тип монтажа вы хотите использовать (под углом, заподлицо или на поверхности). Вам нужно будет расположить твитеры над низкочастотным динамиком и «нацелить» их на уши, чтобы добиться реалистичной звуковой сцены и стереоизображения. Но вы не хотите устанавливать твитер слишком далеко от вуфера — в идеале твитер должен быть не более чем в футе от вуфера, чтобы поддерживать единое звуковое поле. Конечно, размеры вашей двери и эстетические соображения также будут влиять на ваше решение.

3. Разборка дверцы — В зависимости от заводского расположения динамиков или места, где вы решили установить динамики на заказ, теперь вы можете приступить к демонтажу старых динамиков. Ваши инструкции MasterSheet покажут вам, как снять заводские динамики. В этом примере динамики Ranger расположены в дверях.

Первый шаг — снять ручку стеклоподъемника. Как мы уже говорили выше, для некоторых автомобилей потребуется инструмент для снятия рукоятки окна, чтобы освободить пружинный зажим, но в этом грузовике рукоятка удерживается винтом. Мы использовали наш панельный инструмент, чтобы поддеть крышку оконной рукоятки. Затем мы выкрутили винт Torx T-20 и сняли кривошип.

Затем, следуя инструкциям MasterSheet, мы удалили несколько винтов с крестообразным шлицем и дверную чашку.

Был еще один винт с крестообразным шлицем под чашкой дверной ручки, поэтому мы сняли его, затем сдвинули дверную панель вверх и сняли с двери.

4. Снятие заводского динамика — Заводской динамик крепится к двери автомобиля четырьмя винтами с крестообразным шлицем. Мы сняли их, затем вытащили динамик из отверстия. Используя плоскую отвертку, мы сняли заводской жгут и сняли заводской динамик.

5. Подготовка кроссоверов — В компонентных акустических системах используется внешний кроссовер для разделения полос частот между твитером и низкочастотным динамиком, поэтому нам нужно было припаять свободный жгут проводов Crutchfield к входным проводам кроссовера. Мы отрезали быстроразъемные разъемы жгута проводов и зачистили провода. Мы также оголили входные провода кроссовера и надели на них несколько термоусадочных трубок, прежде чем скрутить их вместе с проводами жгута проводов.

После пайки проводов мы использовали термофен, чтобы расплавить термоусадочную трубку и защитить соединение. Затем мы подключили кроссовер к заводской проводке с помощью жгута проводов быстрого подключения.

Примечание. Если вы не умеете паять, используйте набор разъемов Posi-Products. Это более простой способ выполнить работу, к тому же эти разъемы обеспечат надежное и долговечное соединение.

6. Установка низкочастотного динамика — Ford Ranger 1996 года выпуска использует динамики размером 6 x 8 дюймов в передних дверях; но компонентная система, которую мы приобрели, имеет вуферы 5-1/4″. Используя бесплатный кронштейн для динамиков Crutchfield, мы можем адаптировать отверстие заводского динамика 6″x8″ для установки вуфера 5-1/4″. Мы использовали заводские винты для динамиков, чтобы прикрепить монтажный кронштейн к заводскому отверстию.

Затем мы поместили перегородку в кронштейн и прикрутили низкочастотный динамик. (Если бы мы устанавливали полнодиапазонные динамики, мы бы теперь проделали эти шаги в обратном порядке, снова прикрепили дверную панель и все готово.)

7. Установка твитеров — мы решили установить твитеры заподлицо под углом . С точки зрения акустики и эстетики это обычно лучший способ установки компонентных твитеров. Однако для установки заподлицо под углом необходимо просверлить отверстие в дверной панели, достаточно большое, чтобы вместить всю чашку твитера.

Мы решили, где установить твитеры, затем обвели карандашом контур чашки твитера. С помощью комплекта кольцевой пилы мы просверлили отверстие для твитера, затем обрезали вырез канцелярским ножом.

У каждого производителя своя система крепления твитера к монтажной поверхности — здесь используется пружинный зажим, который крепится к задней части твитера с помощью винта для плотного и надежного крепления. Мы повернули твитер вверх и к сиденью водителя для оптимального воспроизведения.

8. Завершение монтажа — Подсоединили провода НЧ и ВЧ к кроссоверу с помощью прикреплённых быстроразъемных соединений. Мы использовали прилагаемые стяжки для проводов, чтобы собрать лишний кабель, и проложили провода динамиков вокруг оконной рукоятки. Затем мы опустили дверную панель обратно на дверь.

Кроссовер плотно прилегает между дверной панелью и дверной коробкой, поэтому мы закрепили его там. Затем мы заменили винты, дверную тягу и оконную рукоятку. Теперь у нас есть насыщенный, детализированный звук, глубокая и просторная звуковая сцена и яркое стереоизображение — какая разница!

Руководство по установке компонентных громкоговорителей

В компонентных акустических системах используются отдельные низкочастотные, высокочастотные динамики и кроссоверы для передачи детального динамичного звука. Кроссоверы передают низкие частоты на низкочастотные динамики, а высокие — на твитеры, освобождая каждый драйвер для воспроизведения с невероятной четкостью. Компонентные динамики предлагают слушателю больше возможностей для создания образа, чем полнодиапазонные динамики, за счет большей гибкости в размещении, наведении и управлении.

Установка компонентных динамиков обычно требует больше времени и усилий, чем установка коаксиальных динамиков. В зависимости от вашего автомобиля и того, где вы решите разместить компоненты, может потребоваться их сверление или резка. Но не пугайтесь. Это руководство по установке может помочь даже начинающим установщикам разобраться в этом процессе.

Что содержит данное руководство

Это руководство по установке поможет вам выбрать наилучшее место для ваших новых компонентов, а также поможет вам подготовиться к установке и выполнить ее.

Размещение НЧ-динамика

Приборная панель, двери и боковые панели чаще всего служат местом размещения НЧ-динамиков. Во многих случаях вы сможете установить низкочастотные динамики в штатные места для динамиков практически без регулировок — вариант «простой установки». В лучшем случае вам придется просверлить дополнительные отверстия для шурупов, вырезать небольшой участок металла или картона или подпилить дверную панель.

Динамики «Modify fit» требуют большей степени резки и сверления. Прежде чем приступить к работе, вы должны быть уверены, что модификации не будут мешать каким-либо механизмам автомобиля, а динамики будут надежно закреплены. Хотя вы можете переместить любой динамик, будь то «простой» или «модифицированный», имейте в виду, что этот процесс может быть сложным и трудоемким, особенно для тех, кто устанавливает его впервые.

Установите низкочастотный динамик в дверь или в кик-панель (здесь показан в блоке кик-панели QLogic).

Размещение твитера

Многие люди предпочитают устанавливать твитеры на дверях, парусах, боковых панелях или приборной панели. Установка твитера требует некоторых модификаций панели, так как очень немногие автомобили поставляются с заводскими креплениями для твитера. Степень модификации зависит от способа монтажа.

• Как это ни звучит, для поверхностного монтажа размещает твитер поверх поверхности практически без каких-либо модификаций. Конечно, этот метод оставит вам более заметную установку.
• С другой стороны, твитер скрытого монтажа придает плавный индивидуальный вид. Для этого требуется прорезать отверстие в дверной панели для твитера, чтобы он находился на одном уровне с внутренней панелью.

Какой бы метод вы ни выбрали, большинство производителей рекомендуют устанавливать твитеры на расстоянии не более 12 дюймов от низкочастотных динамиков. В противном случае высокие и низкие частоты могут достичь ваших ушей в разное время, что приведет к подавлению звуковых волн или «фазовой интерференции».

Поместите твитеры в дверь, на панель паруса и даже на приборную панель (нет на фото)

Размещение кроссовера

Хотя кроссоверы обычно не требуют адаптации к машине, найти подходящее место для их размещения может быть непросто. Кроссоверы должны храниться в месте, где они не будут мешать движущимся частям автомобиля, не промокнут и не будут вибрировать. В то время как некоторые люди предпочитают постоянно устанавливать их под сиденьями или на витрине, часто так же легко найти для них удобное место за монтажной панелью рядом с динамиками. Чем ближе кроссовер к динамикам, тем лучше, так как близость снижает уровень шума. Двери и задние панели кузова служат двумя удачными вариантами размещения кроссоверов.

Расположение кроссовера так же важно, как и расположение динамиков.

Когда использовать новую проводку

Если вы подключаете новые динамики к заводской или вторичной стереосистеме, заводской провод динамика, уже установленный в вашем автомобиле, должен работать нормально. Однако, если вы планируете установить внешний усилитель со среднеквадратичной мощностью 50 Вт или более на канал, мы рекомендуем проложить новый провод динамика. Провод калибра от 14 до 16 должен помочь при прокладке нового провода динамика.

Дополнения

Следующие инструкции по установке также применимы, если вы добавляете набор динамиков (среднечастотные, высокочастотные) к вашей текущей системе послепродажного обслуживания.

Помните, как и при любой электронной установке, отсоедините отрицательный кабель от аккумулятора, прежде чем делать что-либо еще. Также убедитесь, что у вас под рукой есть необходимые инструменты (подробности см. выше).

Отключите аккумулятор перед любой установкой.

Вуферы для установки в дверь

Большинство производителей автомобилей встраивают заводские низкочастотные динамики в дверь, и часто ваш новый низкочастотный динамик легко помещается в заводское отверстие для динамика. Однако, возможно, вам все же придется демонтировать часть вашей двери, чтобы установить ее. Вот как:

Снятие решетки

С помощью плоской отвертки аккуратно подденьте решетку существующего динамика. Производители автомобилей обычно делают вырез в решетке именно для этой цели. Решетки, прикрепленные к двери или прикрепленные фрикционными фитингами, потребуют отвинчивания или более агрессивного поддевания.

Снять решетку динамика очень просто.

Снятие дверной панели

Возможно, вам потребуется снять дверную панель, чтобы получить доступ к заводскому динамику или для индивидуальной установки динамиков. В этом случае начните со снятия ручки стеклоподъемника (если она у вас есть). Винт на стержне фиксирует некоторые кривошипы, но большинство из них фиксируются пружинным зажимом. Вы можете использовать инструмент для снятия оконной рукоятки (доступен в Crutchfield) или отвертку с плоской головкой, чтобы удалить этот зажим. Чтобы снять, нажмите на дверную панель, пока вы не увидите за рукояткой, поверните рычаг, пока не увидите выступы зажима, и осторожно нажмите на рукоятку с помощью отвертки. Зажим выскочит, так что будьте осторожны.

В качестве первого шага при снятии дверной панели отвинтите или отсоедините ручку стеклоподъемника.

Снимите подлокотник и остальную часть панели

Затем вам нужно будет снять подлокотник, отвинтив несколько винтов с крестообразным шлицем и некоторые декоративные элементы вокруг ручки. После того, как подлокотник отсоединен, вы можете снять дверную панель. Для большинства автомобилей вы обнаружите, что панель крепится несколькими винтами и фрикционными фитингами. Выкрутив винты, начните поддевать дверную панель в нижнем углу. Используйте панельный инструмент (доступен в Crutchfield) или, если у вас его нет под рукой, два шпателя также могут помочь. После того, как вы ослабите дно и боковые стороны, панель должна свисать с какой-то накладки у оконного колодца. Просто поднимите накладку, и панель должна освободиться.

Подлокотник легко снимается: нужно открутить несколько винтов и несколько декоративных деталей.

Используйте панельный инструмент или отвертку с плоской головкой, чтобы поддеть дверную панель.

Снимите старый динамик

Осторожно поднимите старый динамик и отсоедините его от жгута проводов. Некоторые производители используют герметизирующую пену при установке оригинальных динамиков, поэтому вам может понадобиться прорезать ее канцелярским ножом. Отложите заводской жгут проводов в сторону. Вам нужно будет подключить низкочастотный динамик к кроссоверу, прежде чем подключать его к головному устройству. Дополнительные инструкции по подключению см. на стр. 5.

Выньте штатный динамик и отсоедините жгут проводов.

Отрегулируйте соответствующим образом

Обычно новый динамик можно без труда вставить в отверстие, но иногда отверстие может быть слишком узким или неглубоким для него. В этом случае вам, возможно, придется подпилить или обрезать часть дверного проема или проема динамика или прикрепить корзину динамика к месту установки.

Установка твитеров на поверхность

Вы должны установить свои твитеры на поверхность, если хотите свести к минимуму трудозатраты и модификации, или если у вас недостаточно глубины для скрытого монтажа. Поверхностный монтаж также может обеспечивать больший диапазон углов, чем монтаж заподлицо. При поверхностном монтаже чашка, прикрепленная к поверхности винтом, удерживает твитер на месте. Вам нужно будет просверлить небольшое отверстие в панели, чтобы закрепить монтажную чашку и провести провода динамика к высокочастотному динамику (инструкции по снятию дверной панели см. на предыдущей странице).

Высокочастотный динамик для поверхностного монтажа (показан здесь на дверной панели) — это простой способ улучшить звучание вашей системы. На вставке показаны чашки твитера с резьбовым отверстием.

Установка твитеров заподлицо

Преимущество установки заподлицо заключается в гладком заводском виде, поскольку твитер не выступает из панели. Многие производители также включают угловые крепления, которые позволяют слегка направить твитеры, даже если они установлены внутри панели. При установке твитеров заподлицо или под углом вам потребуется просверлить или вырезать отверстие в панели, чтобы разместить твитер целиком.

Сверление и обрезка отверстия для твитера скрытого монтажа более трудоемки, но конечный результат меньше выступает, чем при поверхностном монтаже.

Установка высокочастотных динамиков скрытого монтажа

Сначала обведите чашку высокочастотного динамика на панели или приборной панели. Используйте кольцевую пилу (сверло с зазубренным круглым лезвием), чтобы вырезать отверстие, а затем обрежьте его острым ножом. Установите твитер (ваш твитер поставляется со специальными инструкциями для этого шага).

Защита кроссовера

Убедитесь, что кроссовер установлен в сухом месте, например, в углублении за пластиковой дверной панелью. Если вам необходимо установить его на металлическую дверь, заверните кроссовер в полиэтиленовый пакет и заклейте отверстия, чтобы защитить его от влаги.

Найдите безопасное место для хранения кроссовера.

Кроссовер должен быть защищен от вибрации. Простое размещение кроссовера в двери или кикпанели оставляет его, вероятно, брошенным. Кроме того, как и при установке динамика, убедитесь, что кроссовер не мешает движущимся частям. Проведите кроссоверы через те же строгие тесты, что и динамики, особенно в отношении подвижности окон и дверей.

Как ваша система должна подключаться: ресивер к кроссоверам, кроссоверы к динамикам.

Проводные сети

Поскольку вы, скорее всего, будете устанавливать компоненты в новых местах, где нет проводов, вам придется потратить дополнительное время на их проводку. Компонентные динамики также поставляются с внешними кроссоверами, поэтому провода, идущие от ресивера, должны быть сначала проложены к кроссоверу, а затем к отдельным вуферам и твитерам. При подключении усилителя, усилитель должен быть подключен между ресивером и кроссовером.

Если вы подключаете усилитель, сначала убедитесь, что ресивер подключен к усилителю, а затем к кроссоверам.

Проводка через существующий дверной защитный кожух

После того, как вы нашли лучшее место для вашей системы компонентов, вам необходимо подключить ее. К счастью, большинство автомобилей оснащены резиновым чехлом, который соединяет дверь и кузов автомобиля. Используя этот чехол в качестве канала, протяните провода динамиков от двери, под панелями кик-панелей и к ресиверу или внешнему усилителю. Вы можете легко сделать это, прикрепив проволоку к выпрямленной вешалке и выловив все через внутренние панели.

Резиновый чехол, защищающий провод от двери к приборной панели, является отличным местом для размещения проводов динамиков.

Тест-драйв вашей системы

На этом этапе вы захотите протестировать вашу систему, прежде чем полностью собирать двери. Свободно прикрепите дверную панель к двери, заблокировав оконную рукоятку. Если вы решили установить динамики снизу, установите их в дверь перед тем, как повесить панель. Удерживая динамик в новом отверстии, отметьте отверстия для винтов; затем снимите динамик и просверлите его соответствующим образом.

Протяните провода через дверь и прикрепите их к динамику. Пока вы последовательны, не имеет значения, какой терминал вы используете как положительный или отрицательный. Далее повесьте динамик в дверь. Возможно, вам придется использовать «скоростные» зажимы (часто входят в комплект), чтобы обеспечить дополнительную поддержку винтов динамика. Установив все динамики, вы можете послушать свою стереосистему, чтобы убедиться, что она работает по вашему вкусу. Когда вы будете удовлетворены, завершите крепление дверной панели.

Прорезание отверстия для провода

Если в вашем автомобиле нет резинового чехла, вам придется просверлить отверстие диаметром 5/8 дюйма, чтобы протянуть через него провод. Перед сверлением убедитесь, что отверстие имеет доступ к нужному расположения динамика, так как конструкционная сталь иногда блокирует край дверцы.Закройте все острые края отверстия резиновой втулкой, несколькими слоями изоленты или гибкой трубкой.Убедитесь, что дверца остается открытой до конца, и что провод не будет защемлен петлями или дверным косяком.После того, как вы закончите сверлить и резать, пропылесосьте весь металлический мусор перед окончательной установкой динамиков, чтобы предотвратить дребезжание или короткое замыкание.

Индивидуальная установка низкочастотного динамика

Ничто не сравнится с размещением ваших динамиков в месте, которое, по вашему мнению, будет излучать наилучший возможный звук. Вы даже можете разместить низкочастотные динамики в местах, где еще нет отверстий для динамиков. В этом случае вам нужно сделать некоторые. Вот что вам нужно знать.

Кик-панели

Индивидуальные кик-панели Q-Logic обеспечивают отличный способ установки компонентов. Модули позволяют направлять и располагать динамики таким образом, чтобы максимизировать звуковую картину — как можно ближе к ушам на равном расстоянии. Использование кик-панели также избавляет от необходимости прокладывать провода через дверь (для некоторых автомобилей может потребоваться согнуть парковочный тормоз). Ваша Q-форма поставляется с подробными инструкциями по установке. Если для вашего автомобиля доступна кик-панель Q-Form, вы можете установить как низкочастотный, так и высокочастотный динамик в корпусе, изготовленном по индивидуальному заказу.

Подставка для кикпанели, такая как эта модель в грузовике Chevrolet 1992–94 годов, позволяет расположить ваши динамики для получения великолепного стереоизображения. Кроме того, они подходят к вашему интерьеру!

Создание специального отверстия для динамика

Сначала извлеките шаблон динамика из коробки и убедитесь, что поверхность, которую вы будете вырезать, соответствует размеру низкочастотного динамика. Также убедитесь, что ничто за дверной панелью не мешает динамику. Например, будет ли окно двигаться свободно, когда динамик будет на месте? Будет ли дверь открываться и распахиваться без помех? Механизм блокировки не заблокирован? Вы должны дважды проверить, прежде чем вносить какие-либо корректировки.

Верхнее крепление или нижнее крепление

Во-вторых, вы будете монтировать динамики сверху или снизу? При верхнем креплении выступ динамика выходит за край отверстия. Этот метод обычно требует меньшей монтажной глубины и немного меньше трудозатрат. Нижнее крепление предполагает утапливание всего динамика в отверстие, чтобы ни одна часть не выступала — идеально, если вам нужно создать четкие линии. Однако, если вы планируете установить твитер на низкочастотный динамик, твитер может немного выступать из плоскости низкочастотного динамика. Поскольку вам нужно будет надеть решетку на динамик, убедитесь, что выступ динамика не превышает глубины решетки.

Установите громкоговорители сверху для простоты установки. Снизу крепление их для гладкого взгляда.

Семь раз отмерь, один раз отрежь

После того, как вы определились с местом и глубиной установки, используйте шаблон в качестве ориентира для вырезания отверстия. Отверстие для нижнего крепления может быть больше, чем отверстие для верхнего крепления. При установке снизу проверьте, нужно ли вам монтажное кольцо и не предлагается ли в инструкциях прорезать отверстия определенного размера. Отметьте отверстие на задней стороне дверной панели, положите панель на ровную чистую поверхность и аккуратно вырежьте отверстие (острый канцелярский нож хорошо работает с пластиком).

Дважды проверьте, не мешаете ли вы основной функции двери (например, подвижности окон), прежде чем резать!

При резке металла

Возможно, вам удастся найти место для динамика, которое уже перекрывает существующее отверстие. Если нет, вам нужно будет просверлить достаточно большое отверстие, в которое поместится лобзик. Убедитесь, что у вашего лобзика есть лезвие для резки металла. При резке небольшого участка можно использовать ножовку. При сверлении или резке всегда надевайте защитные очки. Не режьте дверное полотно и металл одновременно; Вы можете сорвать покрытие панели. Обмотка основания пилы изолентой также может предотвратить появление царапин на поверхности металла. Следите за тем, чтобы лезвие не касалось внешней панели автомобиля, так как это может привести к образованию оспин.

Появился шум?

Если вы слышите дребезжание или гудение в динамиках, это может быть связано с мусором или неплотным креплением. Снимите динамик, встряхните его и снова прикрепите, затянув винты. Если вы все еще слышите дребезжание, возможно, ваш динамик имеет ослабленную часть или ваш драйвер может быть взорван.

Используйте перегородки для динамиков или комплект Dynamat для уменьшения посторонних шумов.

Dynamat

Для оптимального шумоподавления попробуйте экран динамика или комплект Dynamat. Дополнительные сведения о перегородках динамиков см. в разделе «Ущерб окружающей среде» ниже. Технология шумоподавления Dynamat подавляет дребезжание динамиков, грохот двигателя, шум дороги и любые другие шумы, которые могут исходить от металлической среды. Dynamat позволяет вашим басам громко греметь, а высоким — четко парить, устраняя при этом конкуренцию со стороны посторонних звуков. Вы можете приобрести комплекты Dynamat для дверей, багажника, динамиков, номерных рамок или объемных ковриков.

Искажение динамика

Вы слышите раздражающие искажения? Если это так, ваши динамики, вероятно, не могут справиться с давлением, создаваемым вашим усилителем или ресивером. Проверьте рейтинги RMS, указанные для ваших динамиков и вашего усилителя или ресивера. Они должны быть близки по номинальной мощности — подойдет усилитель с чуть большей номинальной мощностью. Несмотря на это, небольшое снижение мощности должно устранить искажения. Во-первых, попробуйте послушать чуть тише. Если этого недостаточно, попробуйте уменьшить усиление на усилителе. Советы по правильной настройке коэффициента усиления вашего усилителя можно найти в разделе часто задаваемых вопросов об автомобильных усилителях.

Блокаторы басов помогают уменьшить нагрузку на маленькие динамики.

При необходимости вы также можете установить набор блокаторов низких частот, чтобы снизить нагрузку на компонентные динамики. Блокаторы басов блокируют самые низкие частоты от попадания в динамики, именно здесь возникает наибольшее количество искажений.

Не в фазе

Если басы звучат слабее с одной стороны автомобиля, чем с другой, возможно, вы подключили набор проводов динамика к неправильному набору клемм. Просто поменяйте местами провода на одном наборе клемм слабого динамика. Пока вы последовательны, не имеет значения, какой терминал вы обозначите как положительный или отрицательный.

Будьте последовательны в том, как вы подсоединяете провода к клеммам динамика, чтобы избежать фазовых искажений.

Экологический ущерб

Автомобиль выдерживает любые погодные условия — сырость, сухость, жару и холод. Это означает, что ваши динамики тоже должны. Влага приводит к повреждению динамика. Если вы обнаружите, что ваш динамик плохо работает в определенных погодных условиях, вы можете попробовать набор перегородок для динамиков. Эти мягкие вспененные окантовки не только изолируют влагу, но и защищают динамик от пыли и грязи, а также блокируют дорожный шум. Если ваши динамики работают хорошо, вы все равно можете использовать перегородки для динамиков, чтобы предотвратить будущий ущерб окружающей среде.

Дефлекторы для динамиков — это также отличный способ свести к минимуму повреждение динамика в результате воздействия пыли или влаги.

Короткое замыкание

Перегородки также могут предотвратить короткое замыкание динамиков. Установка динамиков близко к металлу иногда приводит к непреднамеренному контакту динамика с металлом, что приводит к короткому замыканию.
