Регулировочные винты карбюратора ваз 2107: Регулировочные винты карбюратора Озон 2105, 2107

Регулировочные винты карбюратора Озон 2105, 2107

Карбюратор Озон имеет семь регулировочных винтов: винты регулировки «количества» и «качества» топливной смеси, подстроечный винт СХХ, винты-упоры регулировки положения дроссельных заслонок, винт регулировки пускового устройства. Рассмотрим их устройство, назначение, расположение на карбюраторе и особенности регулировки.

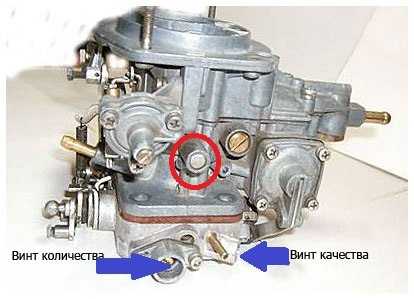

Регулировочные винты карбюратора Озон

1. Винт регулировки «количества» топливной смеси на холостом ходу.

Предназначен для регулировки объема воздуха, а соответственно и топливной смеси, поступающей в цилиндры двигателя на холостом ходу. На карбюраторах Озон ранних годов выпуска с задроссельным смесеобразованием это винт, при помощи которого приоткрывалась дроссельная заслонка первой камеры карбюратора на определенный угол (см. изображение выше). Чем больше зазор – тем больше топлива попадает в цилиндры, тем выше обороты холостого хода двигателя.

На карбюраторах Озон второго поколения (2105, 2107) с системой АСХХ винт «количества» представляет собой винт-иглу, запирающую выход топливной смеси из кольцевого распылителя и выходного отверстия СХХ. Винт имеет две конусообразные рабочие поверхности – большая образует своего рода диффузор в паре с кольцевым распылителем, малая регулирует просвет выходного отверстия СХХ. Такая конструкция обеспечивает хорошее смесеобразование на режиме ХХ. Винт «количества» имеет свой корпус, который вставляется в отверстие, в блоке дроссельных заслонок карбюратора Озон. На карбюраторах Озон 2105-1107010, 2107-1107010, имеющих систему ЭПХХ, винт «количества» входит в ее состав. На данных карбюраторах имеется экономайзер принудительного холостого хода, внутри которого запорная игла винта «количества» соединена с диафрагмой. В этом случае на открытие-закрытие винта влияет разрежение, меняющееся при открытии-закрытии дроссельной заслонки и работа системы ЭПХХ, отсекающая подачу топлива на режиме принудительного холостого хода. Регулировочный винт в торце корпуса экономайзера регулирует лишь степень перемещения диафрагмы винта «количества».

2. Винт регулировки «качества» топливной смеси на холостом ходу.

Предназначен для регулировки состава топливной смеси, поступающей в цилиндры двигателя автомобиля на холостом ходу. Винт «качества» имеет конусообразный наконечник, которым он изменяет величину просвета эмульсионного  канала СХХ тем самым, меняя пропорцию топливо-воздух.

Так выглядит винт регулировки качества топливной смеси на ХХ карбюратора Озон 2105, 2107

Подробности регулировки оборотов двигателя на холостом ходу винтами «количества» и «качества» топливной смеси изложены в статье «Регулировка оборотов холостого хода двигателя с карбюратором Озон».

3. Подстроечный винт системы холостого хода.

Он же винт добавочного воздуха СХХ. Расположен в отливе корпуса карбюратора за металлической заглушкой. Для доступа к винту ее высверливают. Подстроечный винт регулирует добавочное количество воздуха поступающее в систему холостого хода из воздушного канала, тем самым несколько обедняя топливную смесь. Положение винта выставляется один раз на заводе и больше, по идее, не должно меняться. Если вы пытаетесь что-то регулировать этим винтом и удалили заглушку, то значит, вам по каким-то причинам не удалось отрегулировать ХХ другими винтами, либо вы настраиваете карбюратор Озон на минимальный расход топлива (См. «Снижение расхода топлива двигателем автомобиля с карбюратором Озон»).

Регулировочные винты карбюратора Озон

4. Винт регулировки пускового устройства.

Предназначен для ограничения хода тяги пускового устройства, которая приоткрывает воздушную заслонку карбюратора на некоторый угол (зазор) необходимый для пуска двигателя (тем самым предотвращая переобогащение топливной смеси при пуске). Винт расположен в крышке корпуса пускового устройства. Закрыт снаружи предохранительной пробкой. Как регулировать при помощи этого винта пусковое устройство карбюратора Озон описано в статье «Регулировка пускового устройства карбюратора Озон, 2105, 2107».

Винт регулировки пускового устройства карбюратора Озон

5. Винт регулировки ускорительного насоса.

Расположен в верхней части вертикального канала в стенке поплавковой камеры. В нижней части канала расположен перепускной жиклер ускорительного насоса. В стандартном исполнении винт регулировки УН выполняет роль заглушки, но после проведения небольшой доработки этим винтом можно регулировать величину перепуска топлива при работе ускорительного насоса. А это более острый отклик двигателя при нажатии на педаль «газа» и соответственно более быстрый старт и подхват.

Винт регулировки ускорительного насоса карбюратора Озон

Подробно о винте: «Винт регулировки производительности ускорительного насоса Озон».

6. Винт-упор регулировки положения дроссельной заслонки первой камеры карбюратора.

Он же винт-упор кулачка ускорительного насоса. Необходим для обеспечения полного закрытия дроссельной заслонки первой камеры карбюратора и предотвращения касания в закрытом положении кромками дроссельной заслонки стенок смесительной камеры (зазор 0,1 мм) в целях предотвращения закусывания и образования выработки. Винт расположен на отливе блока дроссельных заслонок карбюратора со стороны ускорительного насоса.

Пять регулировочных винтов карбюратора Озон 2105, 2107

7. Винт-упор регулировки положения второй камеры карбюратора.

Необходим для обеспечения полного закрытия дроссельной заслонки второй камеры карбюратора и предотвращения касания в закрытом положении кромками дроссельной заслонки стенок смесительной камеры (зазор 0,1 мм) в целях предотвращения закусывания и образования выработки. Винт расположен на отливе блока дроссельных заслонок карбюратора со стороны пневмопривода.

Винт-упор для регулировки исходного положения дроссельной заслонки 2-й камеры карбюратора Озон 2105, 2107. Расположение винта на карбюраторе.

Положение винтов-упоров устанавливается на заводе, винты закрашиваются краской. При самостоятельной регулировке положения дроссельных заслонок винтами-упорами на карбюраторах Озон 2105, 2107 следует учитывать, что заслонки обеих камер в исходном положении должны быть полностью закрыты. Так же должен присутствовать указанный выше зазор (еле заметная щель на просвет).

Примечания и дополнения

— При установке регулировочных винтов холостого хода («качества», «количества») в исходное положение необходимо полностью завернуть их, а затем вывернуть на 1,5 – 2 оборота.

— При установке подстроечного винта СХХ в исходное положение необходимо завернуть его до упора, а затем вывернуть на 0,5 оборота.

— На новых карбюраторах винты «количества» и «качества» закрыты пластиковыми заглушками. Перед проведением регулировки их следует удалить.

Еще статьи по карбюраторам Озон

— Диффузоры карбюратора Озон

— Жиклеры карбюратора Озон

— Доработка системы холостого хода карбюратора Озон

— Пневмопривод дроссельной заслонки второй камеры карбюратора Озон

— Ускорительный насос карбюратора Озон

— На сколько оборотов заворачивать винты качества и количества Озон

Подписывайтесь на нас!

Карбюратор ВАЗ 2107: регулировка карбюратора

Модель ВАЗ 2107 является последней в линейке так называемых «классических» карбюраторных версий. Такие машины оснащались карбюратором «Озон» или ДААЗ 2107 (1107010 20). Указанный карбюратор ДААЗ отличается высокой ремонтопригодностью и простотой конструкции.

С учетом таких особенностей ремонт карбюратора и регулировка вполне может быть выполнена своими руками. Далее мы рассмотрим, как устроен карбюратор 2107, а также как отрегулировать карбюратор на ВАЗ 2107.

Содержание статьи

• Устройство карбюратора ВАЗ 2107
• Принцип работы карбюратора ВАЗ 2107
• Неисправности карбюратора 2107, диагностика и ремонт
  • Провалы при разгоне и потеря мощности: настройка карбюратора ваз 2107 и ремонт
  • Регулировка карбюратора ДААЗ 2107: большой расход бензина
• Как отрегулировать карбюратор ВАЗ 2107 после ремонта и чистки
• Что в итоге

Устройство карбюратора ВАЗ 2107

Итак,  на ВАЗ 2107 карбюратор двухкамерный, крепится справа от ДВС на 4 шпильках, которые вкручены во фланец впускного коллектора. В верхней части к площадке 4-я  шпильками крепится короб воздушного фильтра круглой формы. Фильтр соединен с карбюратором при помощи тонкой трубки вентиляции картера.

Сам карбюратор ДААЗ 2105 и 2107 фактически является копией Weber, который ставился на ранние модели ВАЗ. Отличия состоят только в размерах диффузоров, а также отличаются диаметры отверстий жиклеров.

По конструкции карбюратор состоит из 3 элементов:

• верхняя крышка;
• средняя часть;
• блок дроссельных заслонок внизу;

В крышке стоит мембрана, заслонка пускового устройства, трубка эконостата, фильтр топлива тонкой очистки, поплавок и штуцер подключения к топливной магистрали, а также игольчатый клапан, который перекрывается при помощи лепестка поплавка. Крышка прикручена винтами к средней части, под крышкой ставится уплотнительная прокладка из картона.

В средней части находится поплавковая камера с топливными жиклерами, система ХХ с жиклерами топливным и воздушным, переходная система, похожая по устройству на ХХ, основная система дозирования топлива с эмульсионными трубками, жиклеры воздушные, а также диффузоры (большой и малый).

Также в средней части стоит ускорительный насос, который является камерой с диафрагмой, распылителем и запорным шариковым клапаном. Еще в средней части карбюратора стоит вакуумный привод, который прикреплен к корпусу сзади. Этот привод открывает дроссель вторичной камеры, когда обороты двигателя высокие (более 2.5 тыс. об/мин.). Еще отметим, что последние версии карбюраторов ДААЗ 2107–20 получили электрический клапан холостого хода  вместо жиклеров.

Последняя, то есть нижняя часть, прикрепляется к средней 2 винтами. Эта часть прямоугольной формы, в ней имеются две дроссельные заслонки в камерах.Также сбоку в корпусе стоят винты регулировок количества (большой) и качества (маленький) топливной смеси. Возле регулировочных винтов стоит штуцер отбора вакуума, необходимого для работы мембраны трамблера. В момент, когда  отпускается педаль акселератора, дроссели закрываются от усилия возвратных пружин.

Принцип работы карбюратора ВАЗ 2107

Если рассматривать карбюратор ВАЗ 2107, регулировка становится возможной только с учетом понимания того, как работает устройство. Другими словами, понимание принципа работы карбюратора ОЗОН позволяет проводить гибкую настройку, регулировку карбюратора или ремонт устройства. Давайте разбираться.

• Начнем с запуска и холостого хода. Когда водитель полностью вытягивает рукоять «подсоса» (пускового устройства), тогда верхняя заслонка перекрывает подачу воздуха в первичную камеру. Параллельно происходит открытие первого дросселя. Пока стартер крутит мотор, в двигатель засасывается только бензин без воздуха.

После того, как мотор завелся, появляется разрежение, благодаря чему мембрана немного открывает верхнюю заслонку и воздух начинает подаваться. Если иначе, на данном этапе в двигатель уже подается не только бензин, а топливовоздушная смесь ( несколько обогащенная).

После того, как двигатель немного прогрелся и работает стабильно, водитель закрывает ручку «подсоса», дроссель также закрывается, а топливо начинает поступать в коллектор через отверстие ХХ.

Обратите внимание, если мотор и карбюратор в норме, холодный запуск происходит без нажатия на газ. Также во время работы на холостом ходу смесь бензина и воздуха поступает через систему холостого хода, тогда как дроссели плотно закрыты. Регулировочные винты качества и количества смеси нужны для настройки ХХ.

Если же нажать на газ, откроются основные дроссели и начинает работать ГДС (главная дозирующая система). При этом винты уже никак не влияют на смесь, так как топливо идет через камеры. Кстати, в режиме ХХ смесь попадает в коллектор через нижнее отверстие под дросселем.

• Идем далее. После того, как нажимается педаль газа, открывается первичная дроссельная заслонка. Разрежение затягивает воздух и бензин через главные жиклеры. Далее компоненты смеси перемешиваются в эмульсионной трубке и перенаправляются в диффузор, после чего идут коллектор. При этом система ХХ также работает параллельно.

Увеличение оборотов двигателя приводит к тому, что разрежение становится сильнее в приемном коллекторе. Вакуум по отдельному каналу  воздействует на резиновую мембрану.

Эта мембрана при помощи тяги осуществляет открытие второго дросселя.

Для того чтобы во время открытия второй камеры не было провала, определенная часть рабочей смеси подается в камеру через отдельный канал переходной системы. Чтобы разгон был активным, водитель давит на газ, что приводит к срабатыванию насоса-ускорителя. В свою очередь,  тяга осуществляет воздействие на диафрагму, которая толкает горючее к носику распылителя, через который идет мощная струя бензина в первичную камеру.

Если педаль газа нажата полностью (оба дросселя открыты на максимум), горючее дополнительно поступает через трубку эконостата. Топливо забирается прямо из поплавковой камеры.

Неисправности карбюратора 2107, диагностика и ремонт

Как известно, карбюратор необходимо периодически чистить. Желательно выполнять очистку каждые 20-25 тыс. км. Очищать требуется внутренние каналы, а также дозирующие элементы карбюратора. В случае, когда двигатель работает нестабильно, параллельно требуется настройка и регулировка карбюратора, то есть корректируется состав и  количество смеси.

При этом не следует сразу пытаться исправить ситуацию винтами количества и качества. Регулировка карбюратора делается только после его чистки и/или ремонта. Также следует проверить систему зажигания и свечи, качество работы бензонасоса, оценить состояние самого двигателя.

В случае, когда все системы в норме, признаки  неисправностей карбюратора  следующие:

• мотор на холодную заводится и глохнет;
• нет холостого хода, приходится подгазовывать;
• возникают провалы при резком разгоне;
• свечи заливает, на свечах черный нагар, из выхлопной  трубы идет черный дым;
• увеличен расход топлива, пропала тяга и мощность;

Указанные симптомы могут проявляться как по отдельности, так и в комплексе. При этом машина почти всегда теряет тягу, и расходует много горючего, так как приходится сильно давить на газ. Черный выхлоп говорит о переобогащенной смеси, которую готовит карбюратор. Езда на такой смеси «убивает» ЦПГ, так что карбюратор нужно ремонтировать.

Чтобы выполнить ремонт и регулировку карбюратора «Озон», нужны отвертки (плоские и крест), пассатижи с тонкими губками, рожковые ключи 6 и 13 мм, тонкие палочки (зубочистки) и чистые тряпки. Для промывки хорошо подойдет аэрозоль для чистки карбюратора (карбиклинер), смесь солярки и растворителя (Уайт-спирит). Также отдельно нужно приобрести новые прокладки из картона  и т.д.

При этом ремкомплекты карбюратора (особенно дешевые) лучше не брать, так как жиклеры там часто не откалиброваны. На деле, заводские жиклеры просто загрязнены и требуют чистки, а не замены. Также хорошо иметь компрессор, который давит воздух 6 или еще лучше 8 Бар.

• Итак, если мотор не заводится или часто глохнет, нужно проверять мембрану пускового устройства на крышке. Мембрану нужно менять, также может выйти из строя уплотнительное кольцо.

Если двигатель заводится только с нажатой педалью газа, это говорит, что мало топлива в поплавковой камере. Еще проблемным может быть бензонасос.

Двигатель на горячую с трудом запускается, слышен запах бензина, в корпусе воздушного фильтра хлопки. Это говорит о высоком уровне топлива в поплавковой камере, много бензина во впуске, свечи заливает.

При этом часто пусковое устройство может не работать по причине того, что трос соскочил. Даже с вытянутым подсосом двигатель «захлебывается», так как воздушная заслонка не работает или не полностью осуществляет перекрытие камеры.

Для проверки уровня горючего в поплавковой камере, снимается фильтр воздуха и верхняя крышка карбюратора, а также отсоединяется бензиновый шланг. Далее нужно перевернуть элемент поплавком вверх и промерить расстояние до плоскости крышки. В норме должно быть 6.5 мм, тогда как длина рабочего хода поплавка составляет 7.5 мм. Чтобы настроить необходимые параметры, требуется подгибать латунные язычки (ограничители).

Также проблемным может быть игольчатый запорный клапан, который находится на нижней плоскости крышки. Клапан соединен с лепестком поплавка. Если иначе, поплавок нормально выставлен, однако уровень бензина высокий, тогда виновником является игольчатый клапан.

Чтобы это проверить, достаточно встряхнуть патрубок, удалив горючее, затем  следует повернуть крышку поплавком вверх и ртом втянуть воздух из штуцера. Если клапан герметичный, воздух втянуть не удастся.

• Теперь рассмотрим проблему холостого хода. Для регулировки нужно плоской отверткой выкрутит топливный жиклер системы холостого хода справа в средней части. Далее его нужно продуть и поставить обратно. Если это не решило проблему,  нужно снимать воздушный фильтр и крышку.

Далее на площадке средней части  нужно найти 2 две втулки из бронзы, которые впрессованы в каналы. Это и есть воздушные жиклеры системы холостого хода и переходной системы. Их также нужно прочистить зубочисткой и продуть.

В случае, когда и эти действия не дают результата, тогда топливный жиклер нужно выкрутить и залить в отверстие очиститель. Через 10 минут следует продуть канал воздухом из компрессора.

Также отметим, что в карбюраторе ДААЗ 2107 – 20  причиной проблемы может быть электрический клапан, который стоит вместо жиклера. Для решения проблемы жиклер в клапане снимается, подсоединяется провод. После этого нужно включить зажигание и поднести корпус к массе. Признаком проблемы с клапаном является то, что не происходит втягивания штока.

Для того, чтобы появился ХХ в случае неполадок клапана можно удалить  внутренний шток с иглой, затем вставить жиклер и собрать все в обратно порядке. Это позволит оставаться отверстию для подачи топлива открытым, причем не будет зависимости от того, работает клапан или нет. Холостой ход должен будет нормализоваться.

В ситуации, когда все перечисленные выше действия не помогают, потребуется чистка канала в блоке, где стоят дроссельные заслонки. Чтобы это сделать, нужно снять винт количества и фланец, выкрутив пару болтов. Далее в полость заливается очиститель. После сборка производится в обратном порядке. При этом не нужно вращать винт регулировки количества смеси внутри фланца в нижней части.

Провалы при разгоне и потеря мощности: настройка карбюратора ваз 2107 и ремонт

Чтобы понять причину, снимается корпус воздушного фильтра, после чего нужно резким движением подергать тягу первичного дросселя. Параллельно требуется проследить за распылителем в камере. В норме должна быть длинная струя, направленная и мощная. Если напора нет, тогда нужно ремонтировать насос-ускоритель.

Сначала следует подложить чистую ветошь под фланец диафрагмы на правой стенке поплавковой камеры. Далее ослабляются и снимаются четыре винта, которые держат крышку и рычаг. Затем нужно аккуратно снять деталь (следите за тем, чтобы не попадали пружины). Горючее из камеры начнет течь на подложенную тряпку.

Выкрутив крышку ускорительного насоса, требуется снять мембрану и убедиться в том, что она целая. Если видны дефекты, мембрана требует замены. Также нужно снять верхнюю часть карбюратора, после чего плоской отверткой выкручивается винт носика распылителя. Отверстие нужно продуть и прочистить. Кстати, сам распылитель насоса  винтом крепится к верхней плоскости средней части.

В случае, когда распылитель работает нормально, но струя короткая, это указывает на то, что вышел из строя шариковый обратный клапан (стоит в борте поплавковой камеры). Тонкой отверткой (плоской) нужно выкрутить винт-заглушку, затем пошевелить шарик  в колодце. Сделать это можно шилом. Затем в отверстие подается очиститель, воздухом выдуваются загрязнения.

Еще добавим, что если провалы не сильные, это часто становится результатом того, что засорены жиклеры переходной системы. Эти элементы также почистить (выкручивается винт с обратной стороны корпуса, отверстия продуваются). Винт, удерживающий жиклер переходной системы, находится справа на стенке средней части устройства.

Идем далее. Если упала мощность ДВИГАТЕЛЯ, это обычно говорит о том, что агрегату мало топлива. Причиной может быть:

• низкий уровень бензина в поплавковой камере, так и засорение фильтра-сетки на входе в карбюратор. Сеточка стоит в гайке, которая стоит на нижней плоскости крышки;
• грязь в главных топливных жиклерах, а также отказ большой мембраны, которая отвечает за открытие дросселя второй камеры карбюратора.

Чтобы почистить сеточку достаточно открутить рожковым ключом гайку под штуцером бензопровода. Затем можно снять фильтр, а отверстие на время заткнуть чистой тряпкой, чтобы не текло топливо.

Обратите внимание, главные топливные жиклеры установлены внизу бензиновой камеры (на дне). Для получения доступа  к ним нужно снять верхнюю часть. Важно не перепутать при обратной сборке элементы. Следите за маркировкой, маркировка жиклера первичной камеры 112, а вторичной 150. Это значит, что детали не одинаковые. И еще раз отметим, воздушные жиклеры находятся на фланце среднего блока.

Еще одним моментом является то, что мембрана вакуумного привода может быть изношена. Для определения снимается крышка (выкручиваются три винта). Теперь можно проверить резиновую мембрану. Отдельное внимание уделяется уплотнительному кольцу в отверстии на фланце. Для замены деталей следует сначала отсоединить тягу от оси вторичного дросселя.

Также недостаточная подача рабочей смеси может быть связана с тем, что загрязнены эмульсионные трубки. Для проверки выворачиваются главные воздушные жиклеры на верхнем фланце средней части, трубки вынимаются из колодцев (используется пинцет или скрепка).

Кстати, в отличие от топливных, воздушные жиклеры можно ставить в произвольном порядке, так как на ДААЗ 2107 они имеют все одинаковые и имеют маркировку 150. Только ДААЗ 2107–10 отличается тем, что жиклер первичной камеры получил отверстие большего размера (маркируется 190).

Регулировка карбюратора ДААЗ 2107: большой расход бензина

В случае, когда свечи залиты и выхлоп черный, тогда нужно завести ДВС, прогреть и дать поработать на ХХ. Затем тонкой отверткой (плоской) нужно слегка закрутить винт качества смеси, сосчитав при этом обороты.

Когда винт полностью закручен, но двигатель продолжает работать, это указывает, что бензин тянет через главный диффузор. Если же это не так, тогда следует проверить уровень бензина в поплавковой камере.

На начальном этапе карбюратор можно не разбирать. Достаточно сначала начать выкручивать все жиклеры, а также и регулировочные винты, затем залить в каналы очиститель. После нужно все продуть сжатым воздухом, затем обратно поставить снятые детали и завернуть винт качества в то положение, в каком он был изначально.

Если это ничего не дало, тогда карбюратор нужно снимать. Отключается вакуумная и бензиновая трубки, отсоединяется трос подсоса,  тяга педали газа. После при помощи ключа 13 выкручиваются гайки, карбюратор снимается с коллектора и разбирается на три основные части (верхняя, нижняя, средняя).

Параллельно снимается и вакуумный привод, а также тяги, которые соединяют подсос с дроссельным узлом. Кстати, заслонки дросселя должны плотно перекрывать камеры. Это можно проверить, посмотрев на нижний блок на свету. В случае, когда видны щели, потребуется замена заслонок.

Также потребуется снять мембраны, жиклеры, эмульсионные трубки. Сначала все каналы нужно промыть очистителем, а затем залить солярку. После необходимо выполнить продувку компрессором для тщательной просушки.

Еще повышенный расход горючего может быть в том случае, если настройка опорных винтов заслонок сбивается. На деле, в этом случае дроссель немного открывается, горючее затягивается через щели.

После того, как все было почищено и проверено, перед началом обратно сборки  следует подровнять нижний фланец средней секции. Часто в процессе эксплуатации фланец выгибает от высоких температур. Чтобы решить проблему, нужно сделать притирку на шлифовальном камне. Завершающим этапом является обратная сборка карбюратора, причем прокладки из картона необходимо менять.

Как отрегулировать карбюратор ВАЗ 2107 после ремонта и чистки

Итак, настройка карбюратора начинается еще с обратной установки на машину. Важно правильно отрегулировать трос подсоса. Его оплетка крепится болтом в гнезде, конец троса нужно вставить в соответствующее отверстие для зажима. Винт для фиксации троса затягивается тогда, когда воздушный дроссель полностью открыт.

Основная задача сводится к тому, чтобы добиться полного закрытия воздушной заслонки в момент, когда ручка подсоса вытягивается в салоне.

Настройка тяги вакуумного привода производится посредством вкручивания штока с резьбой (регулировка по длине) и затяжки контргайки. Рабочий ход мембраны должен быть достаточным для полного открытия вторичного дросселя.

Рекомендуем также прочитать статью о том, как выполняется регулировка карбюратора «Солекс». Из этой статьи вы узнаете об особенностях настройки карбюратора Солекс, а так же на какие нюансы обращать внимание при настройке карбюратора Solex.

Опорные винты дросселей должны быть настроены так, чтобы заслонки полностью перекрывали камеры, при этом они не должны касаться стенок своими краями, чтобы избежать трения. Обратите внимание, холостой ход опорными винтами регулировать нельзя.

Если рассматривать саму настройку карбюратора, лучшим решением будет регулировка с использованием газоанализатора, который измеряет выбросы CO в составе выхлопных газов. В норме уровень на ХХ должен составлять от 0.7 до 1.2 единицы. Далее двигатель раскручивают до 2 тыс. об/мин, при этом показатели должны быть 0.8 – 2.0.

Однако если нужно настроить карбюратор своими руками без газоанализатора, тогда за качеством смеси можно следить по свечам зажигания. Сначала свечи нужно выкрутить, проверить, почистить или сразу установить новый комплект перед регулировкой карбюратора.

• Что касается настройки, два регулировочных винта (винт качества и количества) позволяют настроить рабочую смесь на холостом ходу. Сначала винт количества откручивается на 6 или 7 оборотов, а винт качества на 3.5 оборота. Затем, вытянув подсос, нужно завести и прогреть двигатель до выхода на рабочую температуру. Затем подсос нужно закрыть.

Далее нужно вращать винт количества и следить за тахометром, выставив обороты  до 850 или 900 об./мин. После двигателю нужно дать поработать около 5 минут, чтобы на свечах мог отложиться нагар. Теперь свечи выкручиваются. Главное, чтобы на свечах не было сажи, цвет нагара был светло-коричневым. Если это так, тогда регулировка окончена.

В случае, когда видна черная сажа, свечи нужно почистить и снова завести двигатель. Винт качества потребуется закрутить на 0.5 или 1 оборот, корректируя обороты ХХ при помощи винта количества. Затем снова следует дать мотору поработать 5 минут и проверить свечи.

При этом важно понимать, что регулировочные винты позволяют корректировать смесь именно на холостом ходу. Если нажать на газ, тогда происходит открытие дросселя, начинает работать ГДС (главная дозирующая система) и качество, а также состав смеси будет зависеть от состояния главных жиклеров. Другими словами, регулировочные винты на смесь при нажатии газа не оказывают влияния.

Что в итоге

Как видно, карбюратор ДААЗ 2107 не является сложным устройством. При  необходимости, чистку, настройку и регулировку можно выполнить своими руками в условиях обычного гаража. Главное, следует учитывать определенные тонкости и нюансы, рассмотренные выше, своевременно чистить каналы, менять пришедшие в негодность элементы, прокладки, уплотнители и т. д.

Рекомендуем также прочитать статью о том, как выполняется тюнинг карбюратора. Из этой статьи вы узнаете о способах доработки карбюратора, а также о возможности улучшения и изменения определенных параметров работы устройства при такой необходимости.

При этом важно понимать, неплотности приводят к тому, что происходит подсос воздуха, смесеобразование нарушается. Также при работе с карбюратором нужно соблюдать осторожность, нельзя прилагать силу, перетягивать винты. Еще, снимая жиклеры, запрещено пытаться расковырять калиброванные отверстия металлическими предметами и т.д.

Напоследок отметим, что правильно выполненные работы по ремонту и настройке карбюратора ВАЗ 2107 (ДААЗ) позволяют вернуть полную работоспособность данному устройству, стабилизировать работу ДВС на разных режимах, снизить расход горючего, а также заметно улучшить приемистость двигателя.

Как отрегулировать карбюратор всех моделей ВАЗ.

Регулировка карбюратора ВАЗ-2107. Регулировка холостого хода карбюратора ВАЗ

Регулировка карбюратора ВАЗ 2107, как, впрочем, и всех других подобных моделей, является одной из актуальных тем не только в сети Интернет, но и в повседневной жизни.

Машин этой марки выпускалось в свое время очень много, и не зря в народе за их надежность и дизайн прозвали «советским мерседесом». Из-за их столь внушительного количества автомобилей с инжекторной системой впрыска топлива их пока не могут вытеснить с наших дорог. Вот почему регулировка карбюратора ВАЗ 2107, 21099 и другие модификации еще долго будут насущной проблемой для некоторых водителей.

Общие правила

Регулировка карбюратора ВАЗ сильно влияет на расход топлива, а также на равномерность работы двигателя, его разгон. Это напрямую влияет на преждевременный износ некоторых деталей. Проверяются и при необходимости регулируются зажигание карбюратора ВАЗ, уровень топлива в поплавковой камере, калибровка жиклеров или их пропускная способность, а также состояние и работа некоторых основных механизмов. Кроме того, в некоторых случаях в карбюраторах устанавливается дополнительное положение регулировочной иглы в главном жиклере. Регулировку карбюратора ВАЗ 2107 следует проводить не реже одного раза в год. Желательно, чтобы эта работа производилась специалистом в мастерской. Это потому, что регулировка карбюратора ВАЗ 2107 или других моделей этого производителя автомобилей аналогична настройке пианино для хорошего звучания. В то же время, если на этом музыкальном «нежном» инструменте плохо играть, то ничего страшного не произойдет.

Но если карбюратор автомобиля будет плохо работать, то это приведет к большому расходу топлива, а значит, к лишним затратам. Этот элемент в системе питания автомобильного двигателя, внутри которого за счет смешения топлива и воздуха образуется смесь, начинает плохо функционировать в результате засорения его калиброванных отверстий и других компонентов. Именно поэтому необходимо постоянное обслуживание и регулировка карбюратора. ВАЗ 2101 с момента выхода с конвейера комплектовался этим точным и сложным устройством марки «Вебер», выпускаемым на Димитровградском автоагрегатном заводе.

Что такое карбюратор и для чего он нужен?

Эти компоненты автомобиля с системой впрыска предназначены для смешивания воздуха с автомобильным топливом. В результате образуется топливно-воздушная смесь в определенных пропорциях. Как правило, если регулировка карбюратора ВАЗ 2107, 2108 и т. д. проведена правильно, то на каждый грамм бензина должно приходиться около пятнадцати граммов воздуха. Такой состав называется стехиометрическим. В нашей стране наиболее популярны карбюраторы серии «Озон», «Солекс» или «ДААЗ». Они используются на отечественных «семерках» и «восьмерках». Благодаря широкому распространению карбюраторов ВАЗ 2108 и ВАЗ 2107 их можно отремонтировать даже в гараже, не прибегая к помощи фирменных сервисов. Некоторые автолюбители осуществляют не только регулировку карбюратора ВАЗ 21083, но и его ремонт. Это стало возможным благодаря большому количеству необходимой информации в Интернете, в книгах и автомобильных журналах, а также благодаря достаточно простой конструкции устройства.

Работа карбюратора

Предполагает точную дозировку топлива и воздуха. А это значит, что нужна регулировка карбюратора. ВАЗ 2105 и более поздние модели контролируют этот процесс с помощью специальных заглушек – «жиклеров». Их «производительность», как известно, определяется как длиной, так и величиной диаметра у отверстия, а также разностью входного и выходного давления. Между площадью поперечного сечения и мощностью струй существует нелинейная зависимость. Это основа при регулировке карбюратора ВАЗ 2110 и более ранних моделей. Это означает, что увеличив сечение, скажем, на десять процентов, можно получить увеличение пропускной способности на двадцать пять процентов. Зная эту маленькую хитрость, многие автолюбители стараются увеличить мощность, но при этом снизить расход топлива автомобиля.

С чего начать

Регулировка карбюратора ВАЗ 2103 и новее начинается с процедур, включенных в перечень его обслуживания. Во-первых, это мытье или чистка, что является обязательным условием по той простой причине, что с чистым прибором работать намного приятнее. Кроме того, очистка элементов карбюратора очень положительно сказывается на его работоспособности. При этом сетчатый фильтр с поплавковой камерой и форсунками омывается как воздухом, так и топливом.

Поплавковая камера и уровень топлива в ней

Регулировка поплавкового механизма не очень сложный, но достаточно ответственный этап. Он разделен на три этапа. Правильная регулировка карбюратора ВАЗ 21099 и других моделей – это регулировка количества топлива в его поплавковой камере. Для этого готовится специальная картонная выкройка размером шесть с половиной на четырнадцать миллиметров.

Затем, открутив крышку карбюратора, медленно закрывая отверстие игольчатого клапана подачи топлива, определяется высший уровень. Затем снятый колпак ставится вертикально, так чтобы держатель поплавка имел возможность касаться шарика от подпружиненного клапана, а только приближался и ни в коем случае не нажимался. Затем его снимают в обратном направлении и подставляют шаблон. При этом расстояние, соответствующее нормативному, должно точно равняться четырнадцати миллиметрам с очень небольшой погрешностью. В противном случае подгибанием специального упора, расположенного на рычаге поплавка, выставляется необходимое расстояние.

Проверка работы стартера

Регулировка карбюратора ВАЗ 21099 на данном этапе заключается в быстрой и качественной корректировке работы механизма пускового агрегата. Для начала опытные автолюбители подготавливают короткий отрезок проволоки диаметром 0,7 или 0,8 миллиметра, а также шаблон из достаточно плотного материала, шириной до пяти с половиной миллиметров. Затем снимается воздушный фильтр этого автомобиля, а затем полностью очищается карбюратор, для чего полностью закрывается его заслонка. При этом хвостовая часть тяги, соединяющая шток на пусковой установке с рычагом на воздушной заслонке, обязательно должна иметь такое положение, чтобы, ничего не сдвигая, можно было занять положение в самом конце паза. Регулировка карбюратора ВАЗ 2105 требует обязательной проверки открытой дроссельной заслонки. Для этого устройство снимается с машины. Затем на карбюраторе, расположенном снаружи автомобиля, против часовой стрелки до упора поворачивается трехрычажный рычаг. Затем с помощью заранее подготовленной проволоки проверяется зазор, который в нормальном состоянии должен соответствовать максимум 0,8 миллиметра. В противном случае нужно согнуть стержень или провернуть его кончик в другое отверстие.

Регулировка холостого хода

Эту процедуру целесообразнее доверить специалисту. Но если автовладелец уверен в своих возможностях и хочет сделать это сам, ему непременно понадобится газоанализатор с мультиметром. Регулировка холостого хода карбюратора ВАЗ любой модели осуществляется в двигателе в прогретом состоянии. При таком режиме мотор должен быть в диапазоне от восьмисот двадцати до девятисот оборотов в минуту. При этом сначала нужно отрегулировать угол опережения зажигания. Во-первых, устройства подключены. При этом мультиметр подключается к режиму демонстрации частоты при работающем двигателе. Один щуп подключается к массе, а другой к первичной обмотке на катушке зажигания. Затем включается газоанализатор, его датчик предварительно вставляется в выхлопную трубу автомобиля. Затем запускается двигатель, в результате вращения винта количества смеси достигается нужная скорость: установленные пределы от восьмисот двадцати до девятисот оборотов в минуту. А вращением винта регулируется качество смеси карбюратора ВАЗ 2106, точнее регулируется количество СО в выхлопных газах, в процессе чего будут изменяться обороты двигателя. Операция повторяется до тех пор, пока не будут установлены нормативные параметры. Иногда при регулировке карбюратора «Озон», например, ВАЗ 2107, создается ситуация, когда даже после нескольких заходов результат все равно не соответствует требуемому. При этом необходимо обратить внимание на пластиковые специальные втулки, напрессованные на регулировочные винты. Это относится только к новым карбюраторам. Например, винт регулировки качества топливной смеси производителем ограничен в повороте максимум до пятидесяти градусов, а количество – до девяноста. Такие параметры предусмотрены для того, чтобы в течение всего гарантийного срока автомобиля заводские регулировки случайно не сбились. Необходимо снять эти две втулки и начать регулировку заново. И если все сделать правильно, то после резкого нажатия педали акселератора, а затем резкого ее отпускания двигатель начинает очень четко подхватывать. И после их сокращения не глохнет.

Калибровка форсунок

Грузоподъемность этих шасси автозапчастей напрямую влияет на состав горючей смеси. При этом отклонение от заданного производителем значения или параметров, калибров, диаметров жиклеров в большую или меньшую сторону не только снижает эффективность работы двигателя, но и приводит к увеличению расхода топлива. При уменьшении площади поперечного сечения жиклера или обеднении смеси это может привести к резкому ухудшению ходовых качеств и разгона автомобиля. Пропускная способность этих частей измеряется объемом воды, протекающей через них за одну минуту при двадцатиградусной температуре и под метровым напором водяного столба. Он меняется со временем. Немного увеличивает площадь поперечного сечения жиклера, особенно при частом использовании некачественного бензина. Кроме того, при работе двигателя с большим расходом газов через поршневые кольца этот параметр несколько снижается из-за образования смоляного налета в калиброванных отверстиях.

Привод воздушной заслонки

Регулировка карбюратора предполагает несколько регулировок. В частности, это касается работы привода на воздушную заслонку. Порядок работ следующий: сначала нужно снять воздушный фильтр автомобиля. Затем, взявшись за ручку того же щитка, начните плавно двигать его в направлении, противоположном себе. Делайте это до тех пор, пока не будет достигнуто вертикальное положение. Сама воздушная заслонка также должна находиться в таком же положении. Если этого не добиться, то нужно корректировать.
При удерживании втулки от проворачивания, а для этого в руке должен быть ключ на семь миллиметров, ослабляется винт, посредством которого фиксировалась тяга на воздушной заслонке. После открученную часть необходимо затянуть в обратном направлении. При полностью убранном положении рукоятки входное отверстие на горловине должно быть закрыто воздушной заслонкой. Это все. А затем в обратном порядке устанавливается на место и снимается воздушный фильтр.

Типы карбюраторов

Опытные автолюбители, которые не первый год за рулем «жигуляют», знают, что карбюратор ВАЗ 21213, регулировка которого не вызывает затруднений, лучше покупать у производителя ДААЗ. Лучше всего подходит для ВАЗ этой модели подходят устройства из серии «Солекс». Их особенность в том, что конструкция этих карбюраторов подходит не только для переднеприводных автомобилей, но и практически для всех марок. Кроме того, их необходимые параметры при подготовке топливно-воздушной смеси достигаются применением специальных комплектов жиклеров и диффузоров определенных размеров, подбираемых в зависимости от объема бензиновых двигателей автомобиля.В отличие от карбюраторов Озон в Солексе связь между дроссельными заслонками в первых двух камерах механическая, а не газовая -динамические.Еще одна особенность последних в том,что они имеют обычную систему на холостом ходу.Поэтому при регулировке карбюратора этой марки винт количества смеси фактически открывает дроссельную заслонку клапан в первой камере.

В заключение

В процессе эксплуатации карбюратора не требуется регулярная наружная промывка. Такая необходимость возникает только при сильном загрязнении подвижных механизмов, вследствие чего нарушается подвижность деталей. Кроме того, перед регулировкой необходимо «купание». Разумеется, есть периодичность выполнения профилактических автомероприятий. И если, например, на «Жигулях» седьмой модели ремонт карбюратора можно произвести только при выходе из строя старого узла, то, не дожидаясь серьезной поломки, необходимо отрегулировать клапана. ВАЗ 2107, карбюратор которого нужно проверять на зазоры каждые максимум пятнадцать тысяч километров, иначе он может стоять посреди дороги, и тогда без помощи эвакуатора «железного коня» домой не доедешь. Поэтому гораздо проще будет потратить несколько часов на то, чтобы самостоятельно проверить его или отвезти машину в сервисный пункт.

Нюансы

Для внутренней чистки карбюратора с его регулировкой использовать щетки и ветошь не рекомендуется, так как волокна или щетина могут случайно попасть в жиклеры. Для ухода за этим компонентом ходовой части производители автомобилей выпускают специальные препараты. Некоторые опытные водители используют для этой цели бензин или керосин, а также растворитель, иногда сжатый воздух. Только очистив карбюратор, можно уже приступать к его регулировке. Обязательно, прежде чем браться за столь серьезное вмешательство в ход его работы, нужно в первую очередь убедиться, что все неисправности связаны именно с этим узлом, а не, например, с системой зажигания или подачи топлива, в которой фильтр тонкой очистки помпы может забиться и т.
