Замок зажигания ВАЗ-2106: проверка, снятие и установка

С замком зажигания на «шестёрке» может возникать масса проблем. Это и окисление проводов, заклинивание личинок и многое другое. Чтобы с этим бороться, нужно знать, как снимается и подключается замок зажигания ВАЗ-2106. В принципе, тут нет ничего сложного, сейчас вы сами в этом убедитесь.

Подготовительные работы

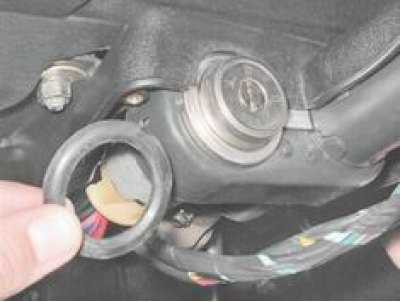

Прежде чем приступать непосредственно к снятию замка зажигания, необходимо выполнить ряд действий. В первую очередь нужно отсоединить «минус» АКБ. Таким образом все электрические системы будут обесточены, и вы спокойно можете приступать к выполнению работ. После этого желательно снять кожухи на рулевой колонке. Сделать это несложно — необходимо лишь иметь при себе отвёртку и приложить немного усилий.

После того как кожух был демонтирован, желательно очистить поверхность замка от различного рода загрязнений. Если посмотреть внимательно, то можно обнаружить колодку жгута проводов. Её нужно отсоединить от контактов замка зажигания ВАЗ. Все работы нужно выполнять аккуратно, чтобы не повредить проводку. Что касается инструмента, то нам нужны лишь плоская и крестовая отвёртки, а также мультиметр для проверки работоспособности устройства. А сейчас можно приступать непосредственно к снятию устройства.

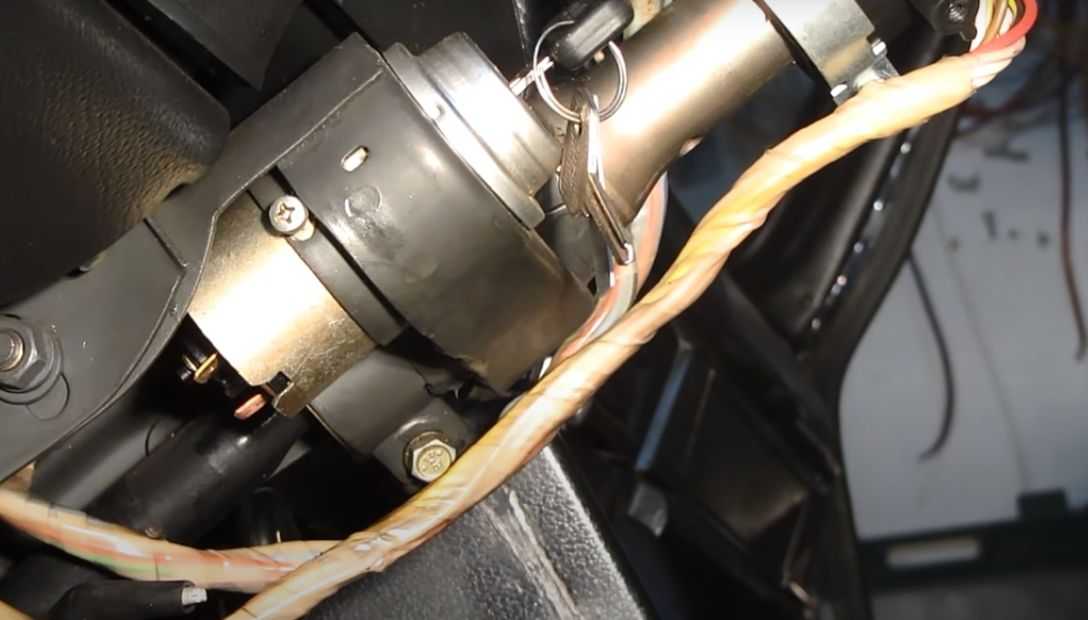

После всех подготовительных работ можно приступать к самой ответственной части. Для этого мы должны вставить ключ в замок зажигания и перевести его в положение «0». Далее нам нужно разблокировать руль: противоугонное устройство включено, следовательно, нужно повернуть руль вправо-влево вместе с ключом, после чего оно отключится.

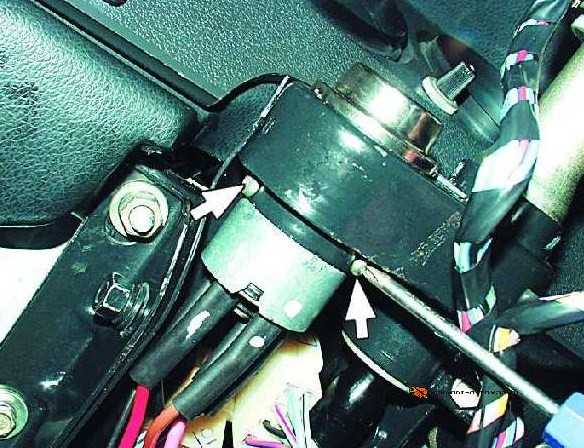

Берём крестовую отвёртку и откручиваем крепление к кронштейну. Там имеется два винта: один с одной стороны замка, второй — с другой. После того как снимем винты, увидим фиксатор замка в кронштейне. Чтобы достать устройство необходимо утопить фиксатор и вытащить замок зажигания ВАЗ-2106 рукой. На этом работы можно считать завершёнными. Дальше нам нужно разобраться с электрической схемой, обнаружить и устранить неисправности в проводке, так как именно там они чаще всего и возникают. Для этого мы будем использовать заранее подготовленный мультиметр.

Схема и проверка замка

Прежде всего необходимо разобраться с проводкой. В принципе, особо сложного ничего тут нет. Когда ключ находится в положении один, включается контакт под названием 30-INT. Он отвечает за освещение, стеклоочистители, омыватели. Также в этом положении активизируется и контакт 30/1-15. Из цепей включается отопитель, обогрев заднего стекла, повороты, возбуждается обмотка генератора и т. п. Также в работу готовы вступить клапан карбюратора и система зажигания.

Что касается маркировки, то её можно посмотреть на проводке. Также она схематически изображена на замке. Чтобы проверить контактную группу, необходимо использовать омметр. Щупы устройства подключается к выводам контактов зажигания. Таким образом проверяется коммутация. Если всё в порядке, то при положениях ключа 1, 2, 3 сопротивление на омметре должно быть не выше нуля. Если что-то не так, оно растёт. Также стоит отметить, что при наличии неполадок требуется заменить контактную группу. Вот такая схема замка зажигания ВАЗ-2106, и как было замечено выше, ничего сложного тут нет.

Замена замка зажигания ВАЗ-2106

Если неисправность таится в контактной группе, то её нужно заменить.

Сделать это можно следующим образом. В корпусе замка зажигания имеется специальная проточка. При помощи отвёртки мы её поддеваем и достаем стопорное кольцо. После этого без всяких усилий можем извлекать контактную группу. Если на ней имеются видимые дефекты, то её сразу выбрасываем. Если же есть загрязнения, то их можно почистить, а затем проверить работоспособность еще раз. Также можно зачистить и контакты, которые окисляются в процессе эксплуатации.

Давайте разберемся в том, как установить новую контактную группу. Для этого нам нужно совместить паз на корпусе замка зажигания с выступом на контактной группе. В это же время нужно совмещать пазы и выступы на торцах деталей. После этого выключатель устанавливается в кронштейн, затем подсоединяются провода. Провод голубого цвета с чёрными полосами подключается к контакту «15», к «30/1» — коричневый, «30» — розовый, INT — чёрный, а к «50» — соответственно — красный провод.

Заключение

Мы разобрались с тем, как выполняется подключение замка зажигания ВАЗ-2106. Что хотелось бы сказать автолюбителям, так это то, что при заклинивании необязательно сразу же снимать устройство. Например, если это произошло в зимнее время, то вполне вероятно, что причиной послужила влага, попавшая на личинки. Устраняется данная проблема при помощи жидкости ВД-40 или подогревом замка при помощи бытового фена и т. п. приборов.

В дополнительном обслуживании замок зажигания ВАЗ-2106 не нуждается, но периодически всё же нужно проверять состояние контактов, а также устранять загрязнение. Это поспособствует тому, что он прослужит вам долго и хорошо. Но если уж беда и приключилась, то вы знаете, как сделать проверку и поменять замок.

Замена замка зажигания на ВАЗ 2101-ВАЗ 2107

Добро пожаловать!
Замок зажигания – без него трудно завести машину и нельзя прокрутить руль стоящий на блокировки. Со временем замок или его контактная часть приходит в негодность и в связи с чем на повороты ключа в замке машина не как не откликается, или же вообще не возможно вставить ключ в личинку. Поэтому сразу же возникает вопрос: «А как нужно менять замок зажигания на автомобиле?», который мы с вами сегодня подробно разберём.

Примечание!
Для замены замка, вам необходимо будет запастись: Отвёрткой, маркером, тонким шилом и по желанию тестером для проверки контактной группы замка на работоспособность!

Краткое содержание:

• Замена замка
• Проверка элементов замка на работоспособность
• Замена контактной части замка
• Как нужно подключать провода к штекерам замка?
• Дополнительный видео-ролик

Когда нужно менять замок зажигания?
Он подлежит замене, при:

• Выходе из строя.
• А так же при выходе из строя противоугонного устройства, в связи с которым рулевое колесо не блокируется.

Ещё в замке есть контактная часть, как её заменить мы в этой же статье тоже описали, а при её выходе из строя с автомобилем происходит следующие:

• При повороте ключа приборы могут не реагировать.
• А так же вы не сможете завести машину, из-за поломки контактной части так как электричество на неё подаваться не будет.

Замена замка зажигания:

Снятие:
1) В начале операции снимите верхнюю и нижнюю часть кожуха с рулевой колонки. (О том как снять кожух, см. в статье: «Замена панели приборов»)

2) Далее при помощи маркера или ещё чего либо нанесите метки на провода которые подсоединены к задней части замка, и только после этого отсоедините все провода.

3) Следом при помощи крестообразной отвёртки отверните два нижних винта, которые крепят замок зажигания.

4) После чего вставьте ключ в личинку замка и поверните его в положение «0» тем самым вы отключите противоугонное устройство, которое блокирует руль. В это же время тоненьким шилом или отвёрткой нажмите на фиксатор, который удерживает замок на месте… (Продолжение в пункте 4)

5) И после чего потянув за ключ, извлеките замок из кронштейна.

Примечание!
Установка нового замка происходит в обратной последовательности!

Проверка элементов замка зажигания на работоспособность:

1) Для проверки правильности замыкания контактов при различных положениях ключа, проделайте следующие:

• Сперва возьмите напряжение с «АКБ – Аккумуляторная Батарея» и генератора и тем самым подайте его на контакты в соответствие с таблицей:

Примечание!
Свободный штекер «INT» чтобы вы знали, предназначен лишь для подключения радиоприёмника, а контакты «30/1» и «30» служат для подсоединения проводов идущих от аккумулятора и генератора как говорилось выше!

2) Теперь проверьте как работает блокировка руля, она же противоугонное устройство, для этого:

• Вставьте ключ в замок и поверните его в положение «III», и обратите своё внимание на запорный стержень (Указан цифрой «1») который в этот момент должен выдвинуться.

• После чего поверните ключ в замке в положение «0» и повторно обратите своё внимание на запорный стержень, который в этот момент должен будет утопиться.

Примечание!
А так же возьмите на заметку то, что ключ обязан выниматься из личинки замка лишь в когда он будет стоять в положение «III»!

Замена контактной части замка:

1) Для начала снимите замок зажигания с автомобиля.

Примечание!
По сути снимать и устанавливать контактную часть замка, можно и при установленном на своём месте замке зажигания, но только в этом случае замена контактную часть будет намного труднее чем при снятом замке!

2) Затем подденьте стопорное кольцо через отверстие в торце корпуса под цифрой «2» (см. «фото»), а после поддевания кольца аккуратно извлеките контактную часть из корпуса.

Примечание!
При обратной установки контактной части, установите её таким образом чтобы широкий выступ под буквой «А» на фото выше, вошёл в широкий паз который присутствует на корпусе замка. А после установки контактной части, проверьте чтобы запорный стержень «под цифрой 1» располагался рядом со штекерами «15» и «30» на контактной части!

Что делать если я не нанёс метки на замок и провода, и теперь не знаю куда какие провода подсоединяются?

В этом случае кратко объясняем:

Красный провод должен быть подключен к штекеру «50», а синий должен быть подсоединён к штекеру «15», а на счёт оранжевого то он должен быть подключен к штекеру «30/1», в то время как чёрный должен подключится к штекеру «INT», а коричневый к «30». Более детально смотрите на фото:

Дополнительный видео-ролик:
Более подробно о том как можно заменить замок на «Классике», вы так же можете ознакомиться просмотрев видео-ролик который расположен чуть ниже:
