Как настроить зажигание на ваз 2101 видео: Установка зажигания Ваз 2101, регулировка и настройка

Рассказ регулировке зажигания ваз 2101, 2106, 2107

  • ВАЗ 2106 – цепь в приводе ГРМ
  • ВАЗ 2105 – зубчатый ремень ГРМ
  • Видео регулировки зажигания ваз по любому

Как выставить зажигание на ваз 2106, 2105, 2107 -правильная установка и регулировка своими руками…

Приветствую автолюбитель ваз в блоге RtiIvaz.ru! Вы не знаете о регулировке зажигания нечего, именно поэтому вам надо прочитать авто статью далее.

Стабильная работа двигателя, его экономичность, приемистость, а также мощность зависят от правильной установки зажигания. Сама регулировка зажигания необходима для того, чтобы поджигать топливно-воздушную смесь в строго определенной последовательности, в зависимости от порядка работы цилиндров.

Владельцам этих моделей для самостоятельного обслуживания нужно запомнить, что на автомобилях ваз 2105, 2106-07 порядок работы цилиндров 1-3-4-2.

Операция по регулировки зажигания на автомобилях ваз 2105 и ваз 2106-07 может потребоваться в нескольких случаях. Это необходимо сделать после среднего или капитального ремонта двигателя, замене прокладки блока, прогаре клапана, замене цепи или ремня ГРМ, замене распределительного вала и других подобных случаях, связанных с частичной разборкой мотора.

Для установки верхней мертвой точки и регулировке зажигания на двигателе в его верхней, а также нижней передней части, отбиты специальные метки, которые необходимо совмещать. Расположение меток на двигателях ваз 2106 и ваз 2105 для регулировки системы зажигания.

Верхние метки: одна метка в виде лунки нанесена на звездочку распределительного вала с внутренней стороны, второй меткой является прилив в виде выступа на конце постели распределительного вала. Для выполнения этой операции нужно снять крышку клапанов.

Нижние метки на передней крышке двигателя отлиты в 3 риски — одна длинная и две коротких, а на шкиве коленчатого вала отлит прилив с внутренней стороны (легко можно нащупать рукой) и риска на торце шкива. Длинная метка соответствует верхней мертвой точке, а две коротких, это метки опережения зажигания.

Первая короткая метка (средняя из трех) соответствует опережению зажигания на 7,5 градусов, это собственно заводской допуск на установку зажигания при использовании бензина АИ 92-95. Вторая короткая метка соответствует опережению зажигания в 10 градусов.

Когда выполняется сборка двигателя во время капитального ремонта, то коленчатый вал ориентируют по внутренним меткам. Это метка на звездочке (риска) коленчатого вала и прилив на блоке цилиндров, которые совмещают.

Затем ставится цепь ГРМ и совмещаются метки на звездочке распределительного вала и его постели. Коленчатый вал проворачивают на два оборота и вновь проверяют совпадение меток. Если все метки совпадают, то устанавливают переднюю крышку двигателя, шкив коленчатого вала и крышку клапанов.

При установке трамблера (распределитель зажигания) выставляются вышеуказанные метки фаз газораспределения, а бегунок трамблера, после его установки должен смотреть разносной пластиной на гнездо провода 4 цилиндра в крышке трамблера.

ВАЗ 2105 – зубчатый ремень ГРМ

Верхние метки: одна метка «Е» расположена на крышке первой шейки распределительного вала, а вторая «F» нанесена на шкив распределительного вала. Для того, чтобы «добраться» до меток необходимо снять защитную крышку ремня ГРМ. Нижние метки – аналогичны ваз 2106-07 (обозначение меток «C» на шкиве и «D» на крышке, при этом три риски длинная и две коротких, нанесены на защитной крышке зубчатого ремня грм).

Видео регулировки зажигания ваз по любому

Видео 1

Видео 2

Видео 3

Видео 4

Для проверки и регулировки зажигания с помощью омметра нужно выполнить следующее:

  • Снять клемму (минус) с аккумуляторной батареи
  • Установить нейтральную передачу
  • Снять крышку трамблера
  • Провернуть коленчатый вал по часовой стрелке до момента, когда бегунок трамблера не дойдет порядка 30 градусов до контакта в крышке под номером «1»
  • Далее один щуп омметра подсоединяется к болту трамблера (куда подсоединяется провод от катушки зажигания), а второй провод омметра соединятся с «массой». При этом сопротивление на шкале омметра должно быть нулевое
  • Затем коленчатый вал медленно поворачивается до совмещения нижних меток. Если при совпадении меток сопротивление будет показывать бесконечность, то зажигание выставлено, верно. Если же сопротивление начало расти до совпадения меток, либо осталось на нуле, то нужно отрегулировать установку момента зажигания путем ослабления крепления трамблера и поворота его в ту или другую сторону
  • Поворот коленчатого вала выполняется с помощью ключа на Х38 мм. В крайнем случае, при его отсутствии можно включить 3 или 4 скорость и медленно (с помощником) передвигать автомобиль, что правда не совсем удобно при регулировке

Подобную регулировку угла зажигания можно выполнить и с помощью контрольной лампы, но нужно соблюдать осторожность, так как эта операция производится при включенном зажигании.

Один провод от лампы соединяется с «массой», а второй провод на болт трамблера, как и в случае с омметром.

Далее все также как и с использованием омметра. Правильность установки зажигания проверяют при пробном заезде. Для этого двигатель запускают, прогревают до рабочей температуры и делают пробный заезд для проверки и регулировки зажигания. Выполняются следующие действия.

Автомобиль разгоняется до 50 км/ч и педель газа резко утапливается в полик. Если все выставлено правильно, то должно прозвучать 3-4 цока пальцев. Если цокот пальцев более продолжительный, то это подсказывает, что зажигание выставлено рано, если цоки вообще отсутствуют, то зажигание позднее.

При раннем зажигании трамблер нужно повернуть по часовой стрелке, а при позднем против часовой стрелки и вновь повторить испытания.

Далее смотрите на видео, как выглядит электронное зажигание на ваз 2101, 2106, 2107 и контактное:

Все эти работы по установке и проверке, регулировки зажигания выполняются при условии, что цепь или ремень ГРМ натянуты с правильным усилием. А также надо убедиться, что клапанные зазоры двигателя отрегулированы, верно.

Удачи Вам и до скорых встреч на страницах блога RtiIvaz. ru!

Читайте еще:

Как самому выставить зажигание на ВАЗ

Как подтянуть ремень генератора

Комплект рабочего цилиндра сцепления

Регулировка карбюратора ваз 2107

Как правильно выставить зажигание на Ваз 2107 (Фото,Видео)

Динамика автомобиля, расход топлива, токсичность выхлопа и надежность запуска на карбюраторной “семерке” зависят от правильности установки угла опережения зажигания. Устаревшая “контактная” система требует периодического обслуживания и регулировки. Регулировка зажигания на ВАЗ 2107 с инжекторным двигателем, оборудованным бесконтактной системой зажигания, не требуется. Но владельцам устаревших модификаций ВАЗ 2107 приходится обращаться для регулировки на СТО или выполнять операцию самостоятельно. Сделать это несложно.

Содержание

  1. Что такое “угол опережение зажигания”
  2. К чему приводит неправильно выставленное зажигание на ВАЗ 2107
  3. Что необходимо чтобы отрегулировать зажигание ВАЗ 2107 (карбюратор)
  4. Метки зажигания ВАЗ 2107
  5. Как выставить зажигание на ВАЗ 2107
  6. Проверка угла опережения зажигания
  7. Регулировка зазора прерывателя трамблера ВАЗ 2107

Что такое “угол опережение зажигания”

Опережение зажигания означает воспламенение воздушно-топливной смеси ранее, чем поршень достигнет верхней мертвой точки (ВМТ) во время такта сжатия. Это фактор оказывает большое влияние на работу двигателя. Между моментом возникновения искры и моментом, когда давление газов в цилиндре достигает апогея, проходит определенное время. Хотя данный отрезок времени крайне мал, из-за высокой частоты вращения коленвала за время поджига смеси поршень может пройти большой путь с момента искрообразования до взрыва смеси. При правильно выставленном угле опережения смесь взрывается в момент, когда поршень находится в ВМТ и готов двигаться вниз. Если воспламенение смеси происходит раньше (“раннее зажигание”), она взрывается еще на фазе подъема поршня и препятствует движению поршня (двигатель детонирует). Это приводит к преждевременному износу деталей и ухудшению характеристик двигателя. Если поджиг производится поздно (“позднее зажигание”), смесь взрывается после того, как поршень ушел из ВМТ, что приводит к догоранию топлива уже в выпускном коллекторе, снижению давления газа в цилиндре и, значит, потерям мощности и снижению экономичности. Поэтому установка зажигания на ВАЗ 2107 — важная и необходимая процедура. Искрообразование должно происходить в наиболее подходящий момент, который зависит от положения педали газа и оборотов коленвала.

К чему приводит неправильно выставленное зажигание на ВАЗ 2107

Неправильный угол опережения вызывает такие проблемы:

Перегрев двигателя. Раннее зажигание вызывает детонацию, которая меняет температурный режим в работе мотора. Одновременно увеличивается нагрузка на кривошипно-шатунный механизм, снижая их ресурс работы.

Снижение динамики машины. Раннее и позднее зажигание ВАЗ 2107 приводит к тому, что энергия топлива расходуется не оптимально. Взрыв смеси должен происходить точно в момент нахождения поршня в ВМТ.

Прогорание клапанов. При позднем зажигании смесь продолжает гореть на протяжении фазы выпуска, отчего перегреваются клапана и происходят “хлопки” выпускном коллекторе.

Что необходимо чтобы отрегулировать зажигание ВАЗ 2107 (карбюратор)

Чтобы выставить зажигание и отрегулировать зазор прерывателя трамблера, понадобятся:

  • ключ на 13;
  • отвертка;
  • наждак;
  • свечной ключ;
  • спецключ для коленвала;
  • вольтметр или “контролька” (лампа 12В).

Метки зажигания ВАЗ 2107

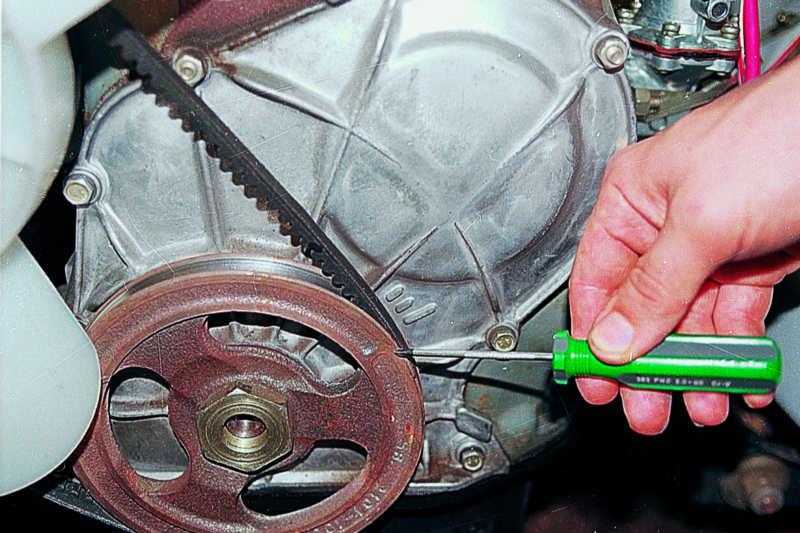

При регулировке угла опережения необходимо ориентироваться на метки, нанесенные на шкив коленвала и на передней крышке двигателя.

На шкив двигателя нанесена насечка, которая должна совмещаться с одной из трех меток на крышке, в зависимости от используемого топлива.

Метки на крышке разной длины — короткая, средняя и длинная. Первая соответствует углу опережения 10 градусов, вторая — 5 градусов, третья — 0 градусов (поджиг смеси происходит в ВМТ).

Топливо с высоким октановым числом горит быстрее, чем низкооктановое. ВАЗ 2107 рассчитан на бензин с октановым числом 92-95, поэтому оптимальное опережение для него — 5 градусов.

Как выставить зажигание на ВАЗ 2107

Для регулировки зажигания нет необходимости даже в гаражных условиях. Выставить угол опережения при наличии инструментов можно буквально на улице. Порядок действий следующий:

  • Дать остыть двигателю (если он горячий). Это позволит избежать ожогов в процессе работы.
  • Снять высоковольтные провода со свечей.
  • Выкрутить свечи зажигания (можно ограничиться лишь свечой первого цилиндра, но при всех выкрученных свечах в цилиндрах отсутствует компрессия и вращать коленвал намного легче).
  • Закрыть пальцем отверстие свечи на первом цилиндре (это поможет определить начало такта сжатия в цилиндре).
  • При помощи спецключа провернуть коленвал до начала такта сжатия (палец должен ощутить давление воздуха).
  • Продолжая вращать коленвал, совместить метку на шкиве со второй меткой на передней крышке двигателя.

[tip]Примечание: если двигатель эксплуатируется на высокооктановом топливе (92 или 95 бензин), необходимо установить угол опережения 5 градусов (средняя метка на двигателе). Если используется 76 или 80-й бензин, во избежание детонации угол опережения должен быть равен нулю (длинная метка на двигателе).[/tip]

  • Снять крышку трамблера, отщелкнув скобы крепления. При выставленных метках “бегунок” должен быть повернут наружным контактом к выводу провода первого цилиндра на крышке распределителя. Если это не так, стоит проверить положение коленвала — возможно, первый цилиндр находится в ВМТ в конце такта выпуска, а не сжатия).
  • Проверить положение защелок крышки распределителя. Они должны находиться на линии, параллельной оси двигателя.
  • Ослабить гайку фиксации распределителя, чтобы его корпус свободно вращался руками.
  • Подключить вольтметр или лампу на 12 вольт у “массе” и к выводу катушки зажигания, идущему к низковольтному проводу трамблера.
  • Включить зажигание.
  • Плавно вращать корпус трамблера по часовой стрелке, пока не погаснет контрольная лампа (не пропадет напряжение на вольтметре). Если лампа не горит сразу после включения зажигания, вращать трамблер не надо.
  • Медленно провернуть трамблер против часовой стрелки до момента, когда зажжется контрольная лампа.
  • Прекратить вращение и затянуть гайку фиксации распределителя.
  • Выключить зажигание.
  • Установить крышку трамблера на место.
  • Подключить высоковольтные провода.

Проверка угла опережения зажигания

Прежде всего, необходимо завести мотор. Если он ранее заводился, а после регулировки — нет, стоит еще раз проверить правильность установки угла опережения. Если двигатель работает, необходимо провести проверку угла опережения на ходу:

  • Разогнать машину до 45 км/час.
  • Включить 4-ю скорость.
  • Резко выжать педаль газа.
  • Должна возникнуть детонация продолжительностью 2-3 секунды, а затем, после ускорения автомобиля, она должна исчезнуть.

Если детонация не пропадет после набора скорости, зажигание “раннее”. Если детонация не возникает вовсе — зажигание “позднее”. Чтобы уменьшить опережение, следует открутить гайку фиксации трамблера и провернуть его по часовой стрелке чуть меньше, чем на деление шкалы. Увеличить опережение можно, провернув распределитель против часовой стрелки.

Совет: когда зажигание идеально выставлено, следует нанести краской метку на шкале. Это облегчит последующую регулировку зажигания.

Регулировка зазора прерывателя трамблера ВАЗ 2107

Качество искры зависит от зазора между контактами прерывателя и состояния самих контактов. Чтобы отрегулировать трамблер ВАЗ 2107, необходимо выполнить такие операции:

  • отщелкнуть скобы крепления и снять крышку трамблера;
  • открутить винты крепления бегунка;
  • снять бегунок;
  • зачистить контакты прерывателя наждаком (чтобы не повредить контакты, необходимо использовать наждак с зернистостью не крупнее 600).
  • ослабить винт, фиксирующий контакты прерывателя;
  • вращая регулировочный винт выставить зазор 0,4 мм, используя соответствующий щуп;
  • затянуть фиксирующий винт;
  • установить и закрепить бегунок;
  • зафиксировать крышку трамблера.

Кроме регулировки, может потребоваться ремонт трамблера ВАЗ 2107. Он состоит в чистке контактов на крышке трамблера или замене самой крышки, замене бегунка, резистора или контактной группы.
