Ваз 2107 схема подключения фаркопа: Схема подключения фаркопа на ваз 2104 - Тюнинг ВАЗ -Ремонт автомобилей своими руками

Содержание

Схема подключения розетки фаркопа: основной порядок действий

Фаркоп является распространенным устройством, которое используется для создания тягового сцепления с другими конструкциями, и чаще всего служит для буксировки. Благодаря этому элементу на автотранспорте можно провести буксировку других автомобилей, находящихся в аварийном состоянии, или присоединить прицеп. Однако недостаточно иметь на корпусе транспорта это устройство, необходимо еще произвести правильное подключение розетки фаркопа.

Содержание статьи

Чем полезен фаркоп как устройство

Тягово-сцепное устройство специально создано для того, чтобы производить соединение с автомобилями и прицепами для буксировки. Данный элемент удобен в эксплуатации, если был изготовлен на заводе.

Однако стоит отметить, что далеко не у каждого владельца автотранспорта есть фаркоп. Их можно приобрести отдельно под каждую марку автомобиля на станциях техобслуживания, а также сделать самостоятельно. Чтобы сделать фаркоп своими руками, нужно иметь инструмент и навыки работы с техникой, так как сделать конструкцию подходящей формы непросто.

Но также фаркоп можно использовать не по назначению. Например, для вытягивания тяжелых предметов, применяя тягловую силу автомобиля.

Видео “Фаркоп своими руками”

Из видео Вы узнаете, как сделать фаркоп самостоятельно.

Установка на автомобиле

Для фаркопа требуется правильное присоединение, чтобы выполнял свои функции должным образом. Прежде всего нужно закрепить саму установку на транспорт, а после этого произвести подключение оборудования по соответствующей схеме. Может понадобиться сварочный аппарат и много других инструментов. Работая с устройством самостоятельно, нужно учесть, что на некоторых марках автомобилей может потребоваться сделать дополнительные отверстия в днище машины и лонжероне (например, Нива или ВАЗ 2107).

Так как правильно должна подключаться конструкция для буксировки?

Основной порядок действий

Для начала необходимо снять бампер. Размечается место, куда будет крепиться фаркоп – середина бампера. После этого сверлятся отверстия на корпусе бампера, если их там нет. Чаще всего эта конструкция устанавливается на буксировочную проушину, специально предназначенную для этой цели, или к отверстию для сцепления. Они могут быть закрыты заглушкой, которую нужно снять самостоятельно или на СТО.

Снять бампер можно практически в любых условиях, если в наличии есть инструменты. Но подключение фаркопа к электропитанию автомобиля проводится по определенной схеме. Для этого желательно загнать машину на эстакаду или работать в гараже, где есть смотровая яма. Здесь будет удобно проводить и другие работы.

После снятия бампера нужно отключить питание с электрической сети, откинув отрицательную клемму с аккумулятора.

Затем уберите все вещи из багажника, снимите обивку. В месте крепления фаркопа к корпусу транспорта делается разметка, а затем при помощи дрели просверливаются отверстия нужного диаметра. Места сверления желательно обработать антикоррозийными средствами, чтобы продлить срок службы.

Крепить фаркоп на корпус можно при помощи болтов, гаек и шайбами-гроверами. Теперь потребуется снять нагрузку с рамы автомобиля и обеспечить более надежное крепление. Сделайте отверстия в нижней части лонжерона и в багажном отделении. Все элементы крепления должны быть туго затянуты гаечным ключом.

Использование схемы подключения

Схема подключения розетки

Следующий этап – присоединение элементов проводки автомобиля с прицепом. Схема подключения розетки фаркопа обычно прилагается к самой покупке. Электрооборудование сцепного устройства представляет собой штепсельную розетку с проводами.

Розетка фаркопа крепится болтами на кронштейне, а затем к основной проводке. Подключение производится в стандартный разъем в соответствии и цветами проводов и схемы. Для подключения к стандартному разъему используется 7-контактная или 13-контактная розетка. Если проводка подрозетника фаркопа не соответствует проводке, установленной на прицепе, то нужно воспользоваться переходниками.

Монтаж на авто

Как подключить розетку фаркопа к проводке автомобиля? Для подсоединения розетки с остальной системой нужно использовать отверстие в днище багажника, которое надо сделать заранее. После установки фаркопа необходимо протянуть нужные провода через отверстие, а затем подключить в соответствующий разъем. Важно сохранить правильный порядок проводов. Можно придать дополнительную защиту электрических шнуров, поместив их в специальные трубки, которые не проводят электричество. Так можно защитить проводку от короткого замыкания.

Когда все работы завершены можно приступить к подсоединению прицепа, и проверить результат. Нужно, чтобы были в рабочем состоянии стоп-сигналы, «поворотники» и ходовые огни.

Если после подключения все работает исправно, то нужно закрепить провода на корпусе машины, а затем вернуть обивку на положенное место.

Электроработы

При необходимости снять электрооборудование с автомобиля, потребуется произвести отключение от проводки соответствующих элементов. Если у владельца авто нет необходимости в буксировочной конструкции, то ее следует снимать в обратной последовательности.

Но также электроработы можно доверить электрику на СТО.

Какие бывают сцепные устройства

На сегодняшний день можно встретить фиксированные сцепные устройства и фланцевые.

Первый достаточно простой тип – на кузов транспорта при помощи сварки крепят фаркопы. В результате их очень сложно снять, чинить их редко приходится, так как они надежны.

Фланцевый тип сцепки крепится на специальных площадках и имеет классификацию: по типу транспортных средств, по тоннажу.

Как добиться прочности соединения

Чтобы крепление фаркопа на автомобиле было прочным лучше всего воспользоваться сваркой. Конечно, снять буксировочную установку будет крайне проблематично, но вы можете быть уверены, что такой крепеж не будет шататься и не лопнет при большой нагрузке. Если вы хотите использовать съемные крепежи, тогда приобретайте стальные болты и гайки с хромированным покрытием (антикоррозийный слой).

Видео “Установка”

Из видео Вы узнаете, как установить на автомобиль фаркоп.

Самостоятельная установка фаркопа на ВАЗ 2107

Фаркоп или прицепное – это изделие, посредством которого можно осуществлять буксировку прицепа. Известно, что автомобили отечественного производства модельного ряда ВАЗ не отличаются вместительностью багажника, поэтому установка фаркопа на ВАЗ 2107 будет как никогда, кстати, особенно если имеется в наличии прицеп. Уделим внимание вопросу о том, как установить фаркоп на ВАЗ 2107, какими бывают данные изделия, и чем они отличаются.

Почему лучше купить заводской фаркоп, чем изготавливать самостоятельно

Если изготовить прицепное самостоятельно, что делают многие, то в результате можно встретиться с такими неприятными последствиями:

Возникнут проблемы с прохождением технического осмотра. Но проблема решается следующим образом: на время прохождения техосмотра изделие необходимо снимать.
Более существенной проблемой является вероятность обрыва балки и повреждение кузова. Такая проблема может возникнуть:
- если неправильно изготовить изделие;
- если неправильно закрепить устройство;
- при поломке фаркопа.

Если вы все же решились на самостоятельное изготовление, то делать это будете на свой страх и риск. Приобретая сертифицированные модели, можно получить в итоге полную уверенность в изделии и его безопасности. Теперь выясним, что же входит в комплектацию заводского фаркопа.

Комплект фаркопа заводского производства

Заводской фаркоп – это не говорит о том, что изделие изготавливается на Волжском заводе. Производством таких изделий занимаются специальные частные организации, которые изначально получают лицензию, а уже после выпускают прицепные для различных автомобилей. Преимуществом такого рода устройств является тот факт, что фаркопы проходят испытания, поэтому они безопасны, по сравнению с домашними самодельными вариантами.

В комплектацию сертифицированного устройства входят такие элементы:

само изделие;

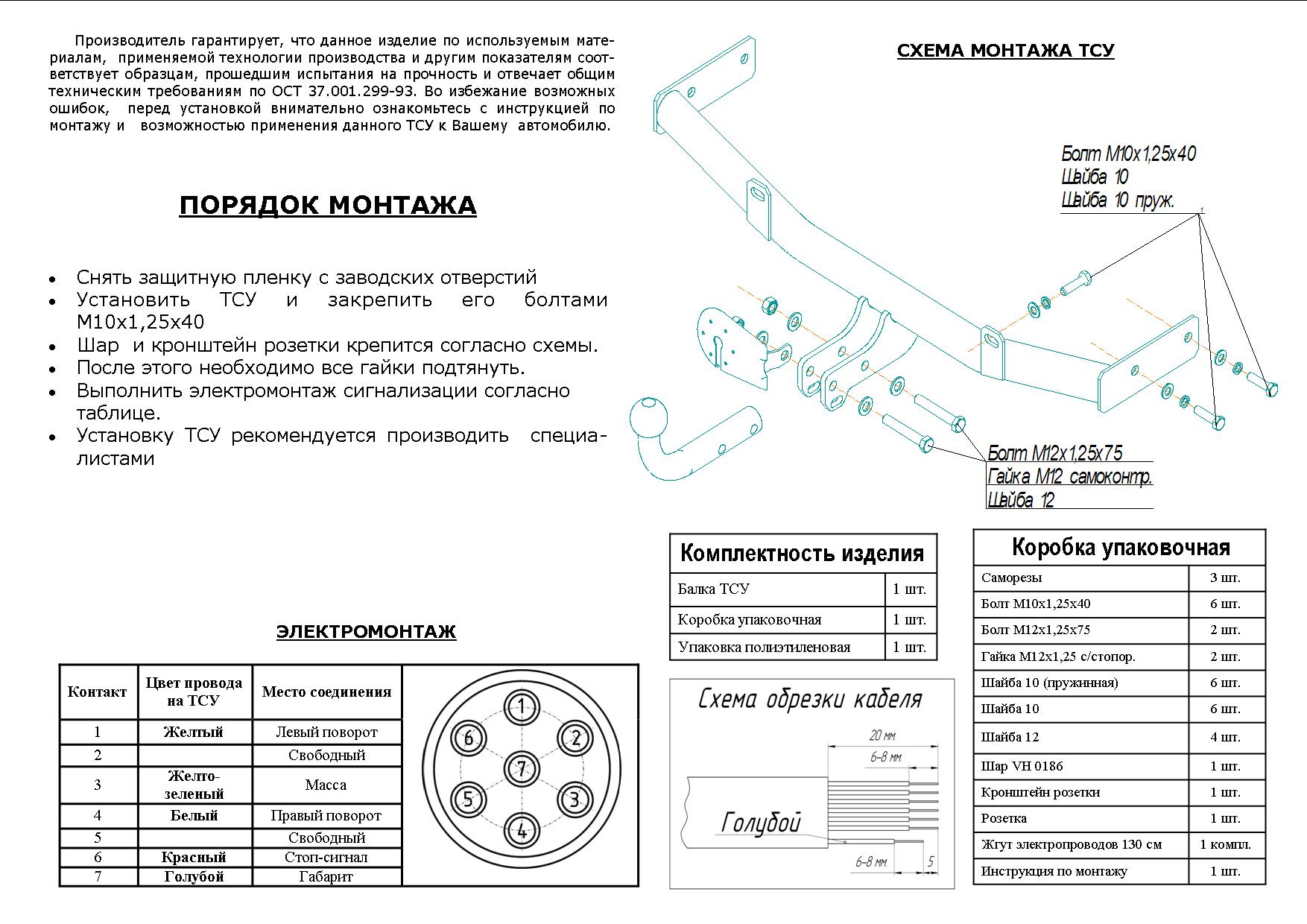

инструкция по его установке, зачастую представлено в виде чертежа;
болты для закрепления;
розетка и кабель для ее подключения. Хотя на некоторых версиях розетка продается отдельно.

Чтобы установить фаркоп на ВАЗ 2107 своими руками, потребуется изначально удостовериться в наличие необходимого материала:

дрель с набором сверл;
комплект гаечных ключей;
пассатижи;
грунтовка;
изолента;
антикоррозийная мастика.

Что представляет собой установка прицепного на ВАЗ 2107, узнаем подробнее.

Установка прицепного

Приступаем к установке фаркопа на ВАЗ 2107, для чего потребуется выполнить следующие действия:

Демонтируется коврик с багажного отсека.
Берется фаркоп и прикладывается к днищу автомобиля. Один человек держит изделие, а второй осуществляет разметку при помощи мела.
Размеченные отверстия следует просверлить, после чего обработать грунтовкой и антикоррозийным покрытием.
Теперь можно установить фаркоп и завинтить его при помощи комплектующих болтов и гаек. Затяжку болтов следует осуществлять попарно до упора. После установки проверить, не мешает ли конструкция функционированию основных узлов автомобиля: тормозной системе и т.п.
Теперь необходимо осуществить подключение розетки фаркопа, что вызывает трудности у большинства автомобилистов.
Проводку следует упаковать в термоусадочную трубку.
Демонтировать обшивку багажника.
Всунуть жгут проводов в отверстие внизу багажника, через которое проходит провод подсветки номерного знака.

Подключить провода к задним фарам. Если имеются наконечники, то лучше сделать подключение с их помощью, что позволит быстро и легко демонтировать прицепное при необходимости.
Жгут фиксируется при помощи изоленты.
Места крепления следует обработать мастикой, что позволит обезопасить кузов от негативного влияния коррозии.

Места крепления к днищу багажника

В завершении делается схема подключения проводов к заднему фонарю, на основании которой потребуется подогнать провода в прицепной вилке. После того, как прицепное на свой автомобиль будет установлено, рекомендуем поучиться ездить с этим устройством прицепом. Помните, что для двухосных прицепов требуется соответствующая категория. Но зачастую двухосные прицепы применяются для более серьезных автомобилей, например, УАЗ, но в любом случае, этот момент важно учитывать.

Рекомендуем прочитать: про задний стабилизатор, установка бортового компьютера, про подогрев сидений.

Схема подключения прицепа к автомобилю своими руками: распиновка розетки фаркопа

Автор: Виктор

Фаркоп или тягово-сцепное устройство — это неотъемлемая составляющая любого современного авто, которое используется с прицепом. Казалось бы, в установке фаркопа и его подключении нет ничего сложного, но для того, чтобы оптика прицепа работала нормально, необходимо правильно соединить все провода. Схема подключения прицепа распиновка розетки фаркопа, а также инструкция по установке этого устройства представлены ниже.

Содержание

Открытьполное содержание

[ Скрыть]

Особенности установки фаркопа

Как правильно провести монтаж и подсоединение устройства в своем автомобиле, как подключить вилку на 7 контактов к проводке?

Перед тем, как осуществить присоединение блока согласования для фаркопа Смарт Коннектор, нужно произвести монтаж устройства, рассмотрим процесс установки к автомобилю:

Машина в первую очередь загоняется на яму, обесточивается электрика в авто, для этого снимите клеммы с аккумулятора.
Затем из багажного отделения нужно убрать абсолютно все, включая запаску, огнетушитель, аптечку и т.д. Демонтируйте пластиковую облицовку.
Далее, тягово-сцепное устройство нужно подставить к месту установки — устройство надо зафиксировать на месте, а также пометить места, где будут вмонтированы фиксаторы на фаркоп. В тех местах, где будут крепления, следует просверлить отверстия. Чтобы устройство на прицеп не прогнило раньше срока, рабочие поверхности нужно обработать специальным антикоррозийным веществом.
Для крепления используется болты с шайбами, зафиксируйте их как можно более прочно, чтобы не было зазоров и люфта.

На внутренней части багажного отсека, а также снизу лонжерона, следует просверлить еще два отверстия. Специалисты рекомендуют использовать при установке специальные усиливающие накладки, таким образом, крепление устройства будет более надежным, а нагрузка на кузов — менее высокой.
После этого производится монтаж болтов и накладок. Затем остается произвести подключение тягово-сцепного устройства. Для этого вам потребуется распиновка розетки фаркопа на 7 контактов. Кстати, схема подключения фаркопа к 7-контактной розетке должна идти в комплекте (автор видео — канал Фаркопыч).

Как можно подключить розетку?

Подключение электрики фаркопа к разъему может быть осуществлено в соответствии с одной из схем — либо стандартной, либо универсальной.

В данном случае все зависит от конструктивных особенностей самой машины, фаркопного устройства и прицепа. Если необходимость установки и соединения элементов в разъем фаркопа возникает у вас впервые, то лучше всего обратиться за помощью к специалистам. Предлагаем ознакомиться с каждой из схем.

Стандартный способ

Если схема подключения для фаркопа своими руками не предусматривает наличие в авто согласущего блока, то придется работать с имеющейся проводкой. Таким образом, подключение розетки фаркопа не требует использования дополнительных разветвителей. Иными словами, для того, чтобы розетка фаркопа была включена должным образом, потребуется вмешаться в бортовую сеть авто и правильно соединить кабеля для работы фар. В зависимости от конструктивных особенностей машины, возможно, потребуется выполнить распайку проводки фаркопа.

В целом такая процедура выглядит следующим образом:

Снимаются защитные накладки на задней оптике.

Вам необходимо вывести провода от стоп-сигналов, габаритов, а также фонарей заднего хода.
Проводка наращивается путем добавления новых проводов. Все провода по схеме выводятся на тягово-сцепное узел.
Производится соединение с розеткой, для более качественного соединения контакты лучше запаять.

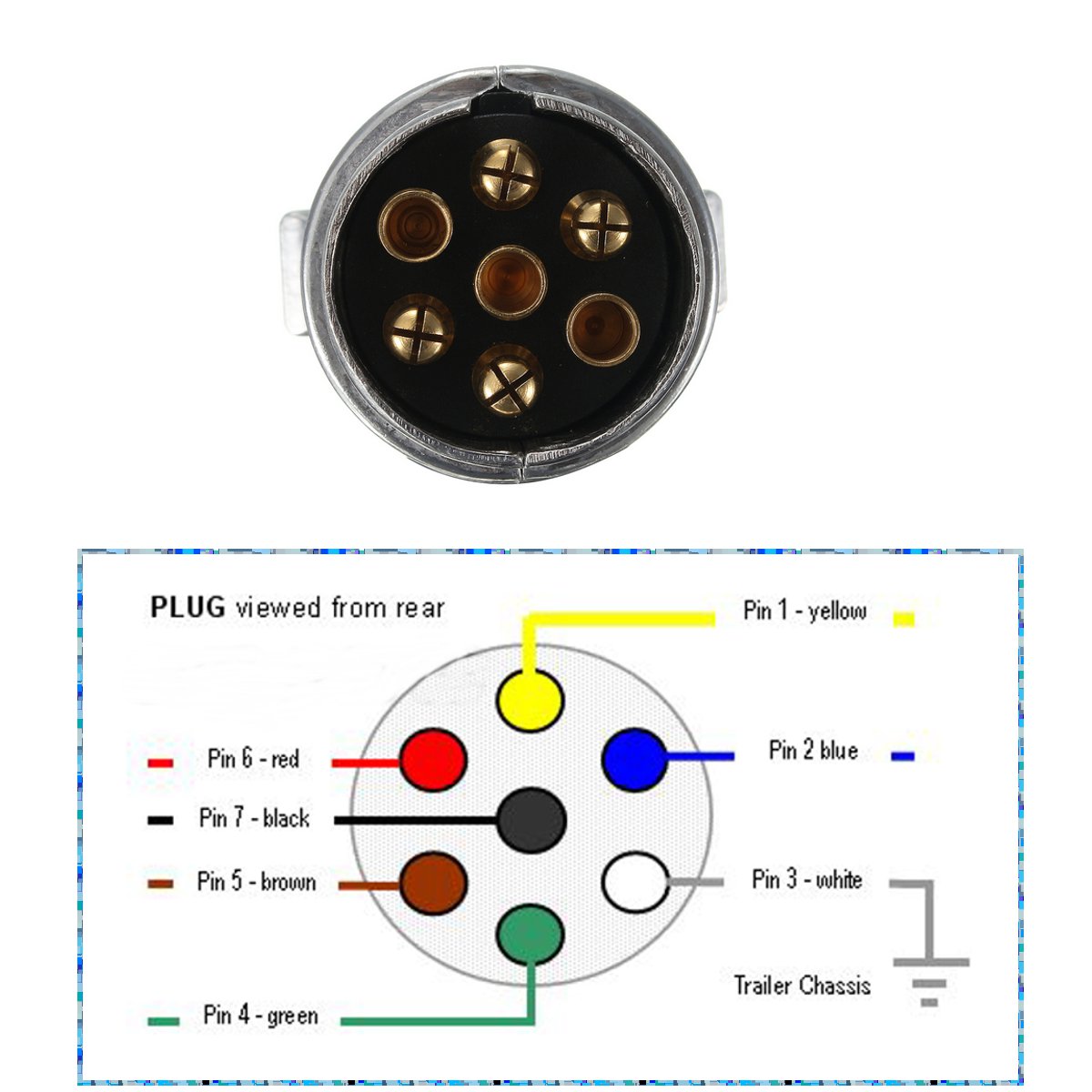

Распиновка контактов в розетке

Универсальный

Если речь идет о более новой машине, то в данном случае автомобильный фаркоп должен подключаться с использование блока согласования. Это устройство используется для постоянного контроля состояния оптики, поэтому его нужно обязательно установить. Данный узел сможет предупредить водителя о том, что в электросети увеличилось потребление тока. Также его использование необходимо для того, чтобы обеспечить корректную настройку передачи импульсов, если дополнительно используется мультиплексная шина.

Как подключить розетку фаркопа по универсальному методу:

Для начала производится установка управляющего девайса — блока согласования — и его дальнейшее подключение к электросети. Необходимо подключить правильно все контакты и разъемы, при наличии схемы руководствуйтесь ею.
После установки производится активация блока. Включив девайс, вы увидите, что задние фары будут мигать, после этого можно подсоединять сам фаркоп.
Может быть такое, что разъемы на управляющем устройстве не соответствуют тем, которые установлены на прицепе. На них могут быть разные контакты, это обусловлено тем, что производители при изготовлении используются разные технологии. Если это так, то мы бы порекомендовали обратиться к квалифицированным электрикам.

Фотогалерея «Схемы подключения»

1. Простой метод

2. Универсальный вариант соединения

Подключение электрики в любом случае является обязательным, этим правилом пренебрегать нельзя. Ведь работоспособная задняя оптика значительно определяет безопасность транспортного средства. Если фары на прицепе не будут работать, скорей всего, это приведет к аварии, ведь как известно, наши соотечественники во время езды ориентируются на заднюю оптику других авто при торможении.

Перед тем, как выезжать на дорогу, необходимо в обязательном порядке проверить работоспособность фонарей.

Видео «Как сделать тягово-сцепное устройство в гаражных условиях?»

На видео ниже представлена подробная инструкция по изготовлению тягово-сцепного устройства своими силами (автор ролика — канал MADE at HOME).

Загрузка …

Как установить фаркоп на ваз 2107

Самостоятельная установка фаркопа на ВАЗ 2107

Почему лучше купить заводской фаркоп, чем изготавливать самостоятельно

Возникнут проблемы с прохождением технического осмотра. Но проблема решается следующим образом: на время прохождения техосмотра изделие необходимо снимать.
Более существенной проблемой является вероятность обрыва балки и повреждение кузова. Такая проблема может возникнуть:
- если неправильно изготовить изделие;
- если неправильно закрепить устройство;
- при поломке фаркопа.

Комплект фаркопа заводского производства

В комплектацию сертифицированного устройства входят такие элементы:

само изделие;
инструкция по его установке, зачастую представлено в виде чертежа;
болты для закрепления;
розетка и кабель для ее подключения. Хотя на некоторых версиях розетка продается отдельно.

дрель с набором сверл;
комплект гаечных ключей;
пассатижи;
грунтовка;
изолента;
антикоррозийная мастика.

Что представляет собой установка прицепного на ВАЗ 2107, узнаем подробнее.

Установка прицепного

Приступаем к установке фаркопа на ВАЗ 2107, для чего потребуется выполнить следующие действия:

Демонтируется коврик с багажного отсека.
Берется фаркоп и прикладывается к днищу автомобиля. Один человек держит изделие, а второй осуществляет разметку при помощи мела.
Размеченные отверстия следует просверлить, после чего обработать грунтовкой и антикоррозийным покрытием.
Теперь можно установить фаркоп и завинтить его при помощи комплектующих болтов и гаек. Затяжку болтов следует осуществлять попарно до упора. После установки проверить, не мешает ли конструкция функционированию основных узлов автомобиля: тормозной системе и т.п.
Теперь необходимо осуществить подключение розетки фаркопа, что вызывает трудности у большинства автомобилистов.
Проводку следует упаковать в термоусадочную трубку.
Демонтировать обшивку багажника.
Всунуть жгут проводов в отверстие внизу багажника, через которое проходит провод подсветки номерного знака.
Подключить провода к задним фарам. Если имеются наконечники, то лучше сделать подключение с их помощью, что позволит быстро и легко демонтировать прицепное при необходимости.
Жгут фиксируется при помощи изоленты.
Места крепления следует обработать мастикой, что позволит обезопасить кузов от негативного влияния коррозии.

Места крепления к днищу багажника

Рекомендуем прочитать: про задний стабилизатор, установка бортового компьютера, про подогрев сидений.

provaz07.ru

Установка Фаркопа — Лада 2107, 1.6 л., 2002 года на DRIVE2

Привет,я уже писал, что машина была в первую очередь куплена для домашних дел, да и так по лесам и по полям ездить, и в первую очередь нужно было установить фаркоп, но то денег нет, то лень покупать и ставить, в итоге я решился все таки купить, но его не где не нашел, пришлось заказывать в магазине.Забрал его через две недели, валялся он у меня не долго, да и не люблю я покупать что то на машину и оставлять, чтоб валялось потом.В принципе фаркоп не особо нужен, но все равно, переодически надо что то привести, взял зацепил прицеп и поехал.Раньше у отца была пятнашка она с фаркопом была, потом продал ее, в итоге прицеп есть и стоит без дела) вот 7ке и отдуваться пришлось.
Вот и фаркоп

Установка оказалась на много проще чем я думал, спереди крепится фаркоп к крючкам буксировки, сзади под машиной делается четыре отверстия и крепится, просверлил, загрунтовал, покрасил и мавилью промазал, болты все на литол посадил, как не как, а не много защитит кузов

Под розетку, под провода я не стал не чего сверлить, пошел другим путем там есть язычок под вентиляцию багажника, я его не много отогнул и просунул провода.

По поводу как подсоединить провода тоже не заморачивался, перед тем как просовывать провода, я закрепил в розетки методом тыка провода, потом просто пошел к прицепу, подсоединил розетку к прицепу, и от аккумулятора кинул минус на прицеп, и по очереди пробовал что, где загорится и на листке подписал какой цвет провода-за что отвечает, два провода лишних, на моем прицепе нет фонаря заднего хода и противотуманок.Потом уже спокойно подключал к фонарям, проводку на машине жалко было резать, решил просто вытаскивать с разъема контакты и к ним припаивать

да на машине я включал по очереди габариты, стоп, поворотники и искал тестером нужный провод.И собственно все, ничего критичного нет, порадовало, что в комплекте с фаркопом была на него крышка.

Сам прицеп, в свое время тоже его приводили в порядок, и обрабатывали и красили, стоит в гараже, с ним и по трассе ездили, он мой ровесник)))

Всем удачи на дорогах, на этом все)

www.drive2.ru

Фаркоп на ВАЗ 2107: назначение, типы, процедура установки

Фаркоп — дополнительное сцепное устройство, предназначенное для буксировки прицепа. Установка фаркопа на ВАЗ 2107 позволяет компенсировать сравнительно небольшой объем багажника и грузоподъемность “семерки” за счет перевозки груза в прицепе. В заводской комплектации ВАЗ 2107 предусмотрены лишь буксировочные проушины, за которые можно зацепить трос для буксировки транспортного средства. Но можно самостоятельно изготовить или приобрести фаркоп на ВАЗ 2107 в магазине и установить его на автомобиль.

Недостатки самодельных фаркопов

Самостоятельное изготовление и установка фаркопа могут вызвать такие проблемы:

сложности прохождения техосмотра;
отрыв балки и повреждение кузова из-за неправильного расчета крепления или поломки фаркопа.

Поэтому владельцы желательно приобретать сертифицированные фаркопы на ВАЗ 2107, цена которых не слишком высока.

Разновидности фаркопов на Ваз 2107

Перед приобретением фаркопа на ВАЗ 2107 следует ознакомиться с их конструктивными отличиями. Их можно условно разделить по типу крючка и местам крепления.

Крюки бывают следующих видов:

Простой крюк грузоподъемностью до 1,5 тонн, крепящийся двумя болтами.
Быстросъемный крюк на муфтовом соединении, позволяющий уменьшить длину автомобиля.
Торцевой крюк грузоподъемностью 2-3 тонны.

Места (типы) крепления фаркопов бывают такими:

В предусмотренные изготовителем отверстия для крепления фаркопа (на ВАЗ 2107 таковых нет).
В технологические отверстия в кузове, в которые вставляют болты крепления фаркопа. Это отверстия в лонжеронах, крепления бампера. Иногда в процессе крепления приходится рассверлить их или добавить несколько дополнительных.
В отверстия, которые сверлятся специально для крепления фаркопа. Последний используется в качестве шаблона при разметке.

Комплектация “заводского” фаркопа

В комплект поставки сертифицированного фаркопа входят:

фаркоп;
инструкция по монтажу;
розетка и проводка для подключения фонарей прицепа;
болты крепления.

Что необходимо для установки фаркопа

Чтобы закрепить фаркоп на “семерку”, понадобится:

дрель;
сверло;
гаечные ключи;
пассатижи;
грунтовка;
изолента;
наконечники проводов;
термоусадочная трубка;
мастика противокоррозийная.

[tip]Совет: в одиночку удерживать болты и затягивать гайки крепления практически невозможно. Поэтому для крепления фаркопа понадобится помощь напарника.[/tip]

Установка фаркопа на ВАЗ 2107

Перед установкой фаркопа стоит проверить состояние краски на его поверхности и при необходимости обработать его грунтовкой и антикоррозийным покрытием. Эта деталь особенно сильно подвержена влиянию влаги и прочих химически активных веществ, поэтому дополнительная защита от коррозии не помешает. Далее следует выполнить такие действия:

Снять коврик багажника.
Приложить фаркоп к днищу и разметить места дополнительных крепежных отверстий.
Просверлить отверстия и обработать их края грунтовкой и антикоррозийным покрытием.
Установить фаркоп на ВАЗ 2107 и наживить болты крепления.

[tip]Совет: чтобы фаркоп плотно прилегал к днищу машины во время фиксации, его можно прижать снизу подкатным домкратом. При креплении фаркопа необходимо убедиться, что он не препятствует работе тормозной системы — регулятора давления тормозной жидкости в заднем контуре и тросу ручного тормоза. Болты следует затягивать попарно в два захода.[/tip]

Продеть проводку , входящую комплект поставки фаркопа, в термоусадочную трубку и осадить ее, чтоб она стягивала и защищала провода (вместо трубки можно использовать обмотку из изоленты).
Снять заднюю обшивку багажника.
Продеть жгут проводов сквозь отверстие, через которое проходят провода подсветки номерного знака, что он спускался на фаркоп сверху. Если жгут не проходит, для него можно проделать дополнительное отверстие в нижней части багажника.
При помощи пассатижей установить на жгут со стороны багажника предохранители.
Соединить провода, идущие от предохранителей, с задними фарами.
Надеть на второй конец жгута наконечники.
Установить соединительную вилку и подключить к ней наконечники проводов.
Закрепить жгут на фаркопе при помощи изоленты.
Обработать места крепления фаркопа к кузову автомобиля мастикой, чтобы защитить кузов и болты крепления от коррозии.
Установить заднюю обшивку багажника и уложить коврик.

Установка фаркопа на ВАЗ 2107 расширяет возможности автомобиля. Закрепив прицеп, можно использовать “семерку” в качестве достаточно вместительного и грузоподъемного грузового транспорта. Таким образом удобно перевозить урожай с дачи или стройматериалы для ремонта или строительства жилья. Также наличие фаркопа облегчает и улучшает крепление буксировочного троса.

Благодаря ему становится легче вытянуть другую машину из грязи или отбуксировать на место ремонта.

semerkavaz.ru

Розетка на фаркоп (монтаж и подключение) — Лада 2107, 1.6 л., 2008 года на DRIVE2

Сегодня решил закончить с фаркопом чтобы больше не тратить время на него.

В общем с начала определился по цветам проводов какой куда, затем отмерил провода, и начал подключать к колодкам — снимал изоляцию с заводской проводки и делал скрутку с проводом идущим на розетку, получилось что никаких лишних проводов не висит, все было интегрировано в родную проводку, все провода пропустил в не разрезную гофру.

Полный размер

Провода из багажника выводил через кронштейн бампера он внутри полый и как раз через него помещается 2 гофры (ничего не будет висеть лишнего под машиной), гофру закрепил кабельными стяжками к фаркопу.

Полный размер

Концы проводов которые крепятся в розетке облудил, колодки контактов покрыл контактной смазкой чтобы не окислялись и закрепил розетку на фаркопе (для крепления розетки использовал нержавеющий крепеж), снаружи контакты розетки тоже покрыл контактной смазкой.

Полный размер

Еще нанес контактной смазки на плату задних фонарей чтобы не окислялись клеммы и не мигали как гирлянды.

Полный размер

Собрал все обшивки и навел чистоту в багажнике.

Полный размер

В итоге вот что получилось.

Полный размер

www.drive2.ru

Как правильно установить фаркоп на ВАЗ 2107?

Фаркоп представляет собой функциональный элемент автомобиля, предназначенный для осуществления буксировки прицепов разного рода. Кроме того, этот элемент является некоторой частью усовершенствования авто, что позволяет ему перевозить в 1.5, а то и 2 раза больше, чем его собственная грузоподъемность.

У автомобиля марки ВАЗ 2107 она составляет порядка 350 кг. Прицепы могут быть от маленьких 400 кг до больших – 600 кг.

ВАЗ 2107

В продаже имеются разные фаркопы по конструктивному исполнению, но геометрия у всех одинакова. Можно встретить устройства с прицепным элементом, сваренным вместе с главной осью – трубой. А также можно встретить сварные конструкции. Прицепная часть (яблоко) перпендикулярно приварена к центральной планке, которая имеет большую прочность, чем предыдущий вариант.

Комплектация

При покупке атрибута в комплекте имеется:

сам фаркоп;
инструкция по установке;
болты для крепления;
проводка и розетка для подключения фар прицепа.

Что необходимо помнить?

Любой фаркоп на автомобили марки ВАЗ, вплоть до 2107, имеет одинаковое строение и, следовательно, крепится на то же количество болтов, которых насчитывается 6 – 4 к днищу и 2 к креплениям бампера. Чтобы установить фаркоп на отечественный автомобиль марки ВАЗ 2107 не потребуется много знаний и умений.

Фаркоп на ВАЗ 2107

Здесь всего лишь необходимо проявить некоторое усердие и внимательность.

Во-первых, дно багажника необходимо усилить, ведь при полной загрузке прицепа и самого автомобиля, давление на днище вырастет вдвое, при этом нагрузка будет сконцентрирована в 4 точках. А это может выгнуть металл, поэтому рекомендуется под болты со стороны багажного отсека подложить широкие пластины.
Во-вторых, после сверления отверстий необходимо обязательно обработать эти места грунтом и мастикой. Это сохранит не только надежность крепления, но и сам автомобиль от зимних солей и влаги.

Установка

Чтобы установить фаркоп на 2107 потребуется: дрель со сверлом, пара ключей и помощь друга. Ведь отметить отверстия самому еще можно, но его прикрепить болтами будет проблематично.

Ведь на ВАЗ не предусмотрено шпилек для крепления этого транспортировочного атрибута.

Итак, надежно закрепив фаркоп, необходимо приступать к электропроводке. Ведь на прицепе имеются те же сигнальные огни, что и на самом автомобиле: стопы, повороты, габариты, задний ход. К его техническому состоянию предъявляются такие же требования, что и к самой машине. Поэтому ответственно следует отнестись к подключению фар. Для осуществления этого имеется несколько вариантов розеток:

в пластмассовом корпусе;
в металлическом.

Оба варианта оснащаются защитными крышками, которые предохраняют контакты, когда прицеп отсоединен. Более надежным и долговечным является металлический корпус, но такой разъем будет значительно дороже и чаще всего в комплекте не поставляется.

Фаркоп на 2107 – это отличный способ расширить функциональные возможности автомобиля. С его помощью можно вытащить машину друга из грязи, можно привести больше урожая с дачи или материалов при строительстве.

autodont.ru

сварка, покраска, установка на машину — Лада 2107, 1.6 л., 2008 года на DRIVE2

Появилось свободное время и решил заняться фаркопом, что было сделано:
— При примерке оказалось что с завода фаркоп был сварен немного криво и крепление к полу багажника попадало прямо на ребро (что не позволяло закрепить как положено).
— Отсверлил и отрезал места заводской сварки и подогнал все по месту, пришлось немного укоротить центральную трубу на которой крепится кронштейн крепления к полу багажника.
— Сварил все полуавтоматом что отсверливал и отрезал, так же еще приварил заглушку на центральную в трубу со стороны крепления шара что бы грязь и вода не попадала (с завода она почему то отсутствовала).

Полный размер

— После сварки обработал где необходимо болгаркой, затем фаркоп полностью отпескоструил (подготовил к покраске).
— Начался процесс покраски: 1 слой кислотника + 3 слоя акрилового грунта, на следующий день затер все 320-й шкуркой, нанес шовного герметика на места сварки, на следующий день покрыл черной базой 2 слоя и 3 слоя лака и оставил сохнуть на недельку как раз до выходных.

Полный размер

— Для установки на машину выточил из бронзы 2 втулки в проушины (чтобы болты в проушинах не гуляли) и 2 шайбы под болты.

Полный размер

— Собрал фаркоп и закрепил в проушины, после чего просверлил 2 отверстия в полу багажника и закрепил все (для крепления к полу была изготовлена дополнительно пластина из железа 3мм).
— В месте прилегания к полу багажника обработал битумной мастикой с пуш салом разогретым до жидкого состояния, после внутри багажника на пластину с болтами наклеил STP чтобы не пробить коврик багажника.

Полный размер

Болты, шайбы, гровера и гайки для крепления фаркопа применял из нержавейки (чтобы не заржавели и можно открутить баз проблем если что).

Полный размер

Розетку для прицепа буду крепить чуть позже, не хватило времени, а на скорую руку делать не хотел, позже сделаю все как положено, об этом будет другая запись.
А пока вот что получилось в итоге проделанной работы.

Полный размер

www.drive2. ru

Установка фаркопа на ваз 2107

Владельцев отечественных классических Жигулей часто интересует видео ролики Установка фаркопа на ВАЗ 2107 своими руками. Таких материалов достаточно много на специальных форумах, где собираются автолюбители и общаются на темы, связанные с эксплуатацией транспортных средств, тюнингом и ремонтом.

Фаркоп является важным устройством, осуществляющим сцепку машины тягача и буксируемого транспортного средства. Благодаря этому прибору легковой автомобиль получает возможность осуществлять доставку грузов, масса которых может превышать его грузоподъемность в полтора раза, а иногда и больше. Данный показатель у Лады ВАЗ 2107 равен примерно 350 кг.

В заводской конструкции «семерки» имеются только проушины, через которые пропускается буксировочный трос. Но если у водителя есть навык работы с техникой, он сможет самостоятельно произвести монтаж сцепного устройства на свою машину.

При этом эксперты предупреждают: не стоит такую ответственную деталь, как фаркоп пытаться изготовить самому. Во-первых, это вызовет неизбежные проблемы при прохождении техосмотра. Во-вторых, сомнительные характеристики материалов и незаводские условия изготовления неизбежно отражаются на качестве механизма, который может выйти из строя в пути. Неверный расчет крепежа и поломка сцепного устройства может стать причиной отрыва балки и повреждений кузова автомобиля.

Какой фаркоп подойдет к Ладе ВАЗ 2107?

Тягово-сцепные устройства можно разделить по видам крюка, а также по месту монтажа.

Крюки фаркопов могут быть следующих разновидностей:

Обычная конструкция крюка, способного выдерживать нагрузку до 1,5 тонн, который монтируется с помощью двух болтов.

Крючок торцевого типа, имеющий показатель грузоподъемности от двух до трех тонн.

Крюк быстросъемный с муфтовым соединением.

Фаркопы монтируются на автомобиле различными способами.

1. В специальные отверстия, которые предусмотрены разработчиком конкретно для сцепного устройства. В конструкции ВАЗ 2107 таких мест не предусмотрено.

2. Технологические отверстия, имеющиеся в кузове, через которые можно провести монтаж фаркопа.

3. Отверстия, сделанные для ТСУ самостоятельно с помощью электродрели. При этом сам фаркоп может служить шаблоном для разметки отверстий.

Комплектация ТСУ и инструменты

В комплект обычно входят собственно фаркоп, подробная инструкция по его установке, крепежные болты, провода и розетка.

Для установки ТСУ нужны следующие инструменты: сверло, электрическая дрель, изолента, гаечные ключи, мастика от коррозии металла, наконечники для электропроводов, пассатижи, термоусадочная трубка, грунтовка.

Порядок установки ТСУ

1. Снимите защитный коврик в багажнике.

2. Отметьте места для сверления, приложив ТСУ к дну багажника.

3. Сделайте дрелью отверстия, обработайте их с помощью грунтовки и антикоррозийного средства.

4. Произведите монтаж фаркопа на днище ВАЗ 2107, надежно закрепив болтами. Используйте подкатной домкрат для того, чтобы ТСУ было крепко прижато к автомобилю в момент монтажа. Проверьте обязательно, может ли нормально функционировать регулятор давления тормозной жидкости, а также трос к ручному тормозу.

5. Подключите провода и электророзетку.

6. Приведите багажное отделение в исходное состояние.

Если у Вас по-прежнему возникают сложности, то обращайтесь в магазин фаркопов Прицепчикоф. Вам обязательно помогут!

Если вы заметили ошибку в тексте, выделите его и нажимите Ctrl+Enter

irnet.ru

Как Установить Фаркоп На Ваз 2107 Видео

Вжик ВАЗ 2107

Эвакуатор — это функциональный элемент транспортного средства, предназначенный для буксировки прицепов всех видов. Кроме того, этот элемент является частью усовершенствования автомобиля, что позволяет ему перевозить в 1,5 или даже 2 раза больше собственной грузоподъемности.

В автомобиле марки ВАЗ 2107 это около 350 кг. Прицепы могут варьироваться от 400 кг до больших. 600 кг

В продаже есть различные дизайнерские буксирные крюки, но геометрия все еще там. Вы можете найти устройства с зацепленным элементом, сваренным вместе с главной осью. труба. И вы также можете найти сварные конструкции. Задняя часть (яблоко) приварена перпендикулярно центральному валу, который имеет большую прочность, чем предыдущая версия.

Оборудование

При покупке атрибута в комплекте есть:

сам буксирный крюк;
Инструкции по установке
монтажные болты;
проводка и розетка для подключения прицепа.

Что запомнить?

Любое сцепное устройство на автомобилях ВАЗ, вплоть до 2107, имеет одинаковую конструкцию и поэтому крепится к тому же количеству болтов, число которых ниже 6-4, а 2 на креплениях бампера. Монтаж буксирного крюка на отечественной машине ВАЗ 2107 не требует особых знаний и навыков.

Монтаж прицепа ВАЗ 2107 тяговый

заказать буксировку, прицепы, умные соединения, багажные ящики, багажные полки, крепления для велосипедов.

Установите ОСВЕЩЕНИЕ на ВАЗ

В этом видео Я попытался объяснить подробно и показать установку фаркоп на ВАЗ 2104. Понравилось общение.

Вжик ВАЗ 2107

Все, что вам нужно сделать, это быть настойчивым и осторожным.

Во-первых, нижняя часть багажника должна быть укреплена, потому что, когда прицеп и автомобиль полностью загружены, давление на днище удвоится, и нагрузка сконцентрируется в 4 точках. И он может гнуть металл, поэтому рекомендуется размещать широкие пластины под болтами багажника.
Во-вторых, после сверления отверстий необходимо обработать эти места почвой и мастикой. Это защитит не только надежность крепления, но и саму машину от зимних солей и влаги.

монтаж

к устанавливать буксировка 2107, вам понадобится: дрель с дрелью, пара ключей и помощь друга. В конце концов, вы все еще можете пометить отверстия, но это будет трудно исправить болты.

В конце концов, ВАЗ не предоставляет булавки для защиты этого транспортного атрибута.

Так, прочно закрепив буксир, перейдите к проводке. Ведь у прицепа есть те же сигнальные огни, что и у самого автомобиля: остановки, повороты, габариты, задние ходы. Его техническое состояние имеет те же требования, что и сама машина. Поэтому вы должны взять на себя ответственность за подключение фар. Для этого есть несколько сокетов:

в пластиковом корпусе;
в металле.

Обе версии оснащены защитными крышками, которые защищают контакты при выключенном прицепе. Металлический корпус более надежен и долговечен, но такой разъем будет намного дороже и зачастую не поставляется.

Прицеп смонтирован на 2107. Отличный способ расширить функционал вашего автомобиля. С его помощью вы можете вытащить машину друга из грязи, вы можете принести больше урожая с дачи или материалов во время строительства.

Post Views: 8

Как установить фаркоп на ВАЗ 2107?

Специально для того, чтобы обеспечивать перевозку дополнительных грузов с помощью прицепов был специально придуман фаркоп. Это уникальное и одновременно максимально простое устройство, которое открывает множество функциональных возможностей владельцам, как отечественных, так и иностранных автомобилей. Сегодня установить фаркоп может каждый владелец ВАЗ 2107 своими силами или с помощью настоящих профессионалов. Последний вариант поможет сэкономить время и деньги.

Что необходимо помнить?

В первую очередь следует знать, что фаркоп любой модели от разных производителей, предназначенный для ВАЗ 2107 имеет универсальную структуру. Крепление происходит к бамперу с помощью болтов, количество которых не превышает шести штук. При этом не требуется специальных знаний и навыков, чтобы провести установку фаркопа на автомобиль отечественного производства.

Для этого нужно быть максимально внимательным и соблюдать инструкции от производителя, а также простых советов ведущих мастеров. При этом следует подготовить автомобиль, а именно его отдельные части к установке фаркопа.

В первую очередь следует понимать, что с установкой фаркопа существенно увеличится нагрузка на автомобиль, а именно на дно багажника. Поэтому, чтобы избежать неприятностей в будущем, нужно всеми доступными средствами усилить дно багажника. Например, можно подложить широкие пластины под болты во время фиксации фаркопа.

Также рекомендуется с помощью специальной мастики или грунтовки обработать края после завершения сверления отверстий для фиксации болтов. Это позволит уберечь кузов автомобиля от негативного воздействия факторов внешней среды.

Установка фаркопа на ВАЗ 2107.

— В первую очередь нужно подготовить материалы и инструменты, чтобы обеспечить бесперебойный процесс установки. Нам нужно фаркоп, набор ключей, дрель со сверлом, а также помощь напарника.

— В нужных местах сверлим с помощью дрели отверстия и фиксируем фаркоп болтами.

— На следующем этапе, после завершения установки нужно перейти к электропроводке. Как известно, на прицепе также есть сигналы поворота, а также габаритные огни. Другими словами такие же требования, как к самому автомобилю предъявляются и к прицепу. Поэтому рекомендуется ответственно отнестись к процедуре подключения фар. Идеальным вариантом будет доверить это важное дело настоящим профессионалам с многолетним опытом работы в данной сфере.

avtotel.com

распиновка розетки фаркопа своими руками, видео

Фаркоп является одним из наиболее важных элементов автомобиля, если машина используется для транспортировки габаритных грузов в прицепе. Но покупая прицеп, многие автомобилисты сталкиваются с вопросом подключения фаркопа своими руками, об этом мы расскажем ниже. Вы сможете узнать, какова схема подключения прицепа и распиновка розетки фаркопа. Также научитесь правильно подключать устройство.

Содержание

[ Раскрыть]

[ Скрыть]

Установка

Монтаж фаркопа осуществляется в такой последовательности:

Автомобиль загоняется на эстакаду или смотровую яму. Проводку транспортного средства обесточить, для этого отключить АКБ.
Уберите все, что есть в багажнике. Речь идет не только о личных вещах, но и ремкомплекте, запасном колесе. Также следует снять обивку, отсоединив все клипсы.
Фаркоп подставить к месту монтажа. Зафиксируйте устройство, правильно отметьте места, в которые будут устанавливаться крепежные элементы.
Далее, необходимо просверлить отверстия везде, где будут установлены крепежи. Чтобы избежать возможных неисправностей в будущем, отверстия для крепежных компонентов необходимо обработать антикоррозийным средством. Это поможет увеличить ресурс эксплуатации.
Используя болты и шайбы, установите их в отверстия и хорошо затяните, для этого применяя соответствующий ключ.
Затем, необходимо сделать еще два отверстия внутри багажника и снизу лонжерона, в процессе работы используйте усиливающие накладки. Это позволит не только усилить крепление, но и будет способствовать снятию нагрузки с кузова.
Далее, вставляются болты и устанавливаются накладки. Завершающим этапом будет монтаж электрической части. Чтобы все сделать правильно, рекомендуем прислушаться к советам, о которых узнаете ниже. Выберите один из двух методов. Подробнее об установке фаркопа сможете узнать из видео ниже.

Как подключить розетку фаркопа?

Для правильного подключения прицепа легкового автомобиля и вилки фаркопа на 7 или 13 коннекторов, следует разобраться, по какой схеме будете подключать. Подключение фаркопа в домашних условиях осуществляется в соответствии с одной из двух схем — стандартной или универсальной. Стандартный вариант подключения смарт розетки на 13 или 7 коннекторов к проводке электрики будет актуален, если на устройстве и прицепе автомобиля расположены определенные разъемы. Благодаря контактам разъемов возможно соединение, тогда автолюбитель может произвести все работы при отсутствии схемы подключения прицепа.

Обозначение коннекторов в розетке для монтажа проводки фаркопа

Суть действий будет заключаться в том, чтобы правильно подсоединить контакты смарт розетки на 7 или 13 коннекторов с гнездом. Часто распиновка розетки фаркопа и согласование указывается в сервисной книжке к машине. Но если при подключении разъемов смарт розетки на 7 или 13 контактов для правильного согласования с прицепом необходимо вносить изменения в схему электрики проводки, то этот способ будет не актуален. Автолюбителям приходится использовать универсальный метод, поэтому готовы помочь разобраться в каждом из них.

Стандартный метод

В большинстве старых отечественных авто не предусматривается блок управления и согласования. Автолюбителю можно подключить смарт розетку на 7 или 13 контактов к электрике благодаря использованию имеющейся проводки. В этом случае человек избавляет себя от необходимости применять какие-либо разветвители. То есть, по сути, подключение фаркопа сводится к тому, чтобы соединить проводку с электрикой авто, чтобы на прицепе правильно работала оптика.

Стандартная схема монтажа фаркопа

В этом случае первое, что следует произвести — это изучить схему подключения смарт розетки на 7 или 13 контактов к блоку согласования. Приобретенная розетка подключается так, чтобы контакты были подсоединены к колодке жгута задней оптики автомобиля. Для этого используются соответствующие разъемы.

При диагностике задней оптики можете выявить специальное небольшое окошко. Некоторые производители оснащают корпусы оптики дополнительными разъемами, чтобы при необходимости автомобилист не столкнулся с проблемой замены лампочки. Но будьте готовы к тому, что после работ останется еще один проводок, потребуется с его помощью второй поворотник к прицепу автомобиля.

Как решить такую проблему правильно:

Проблему можно решить методом подключения к объемным клипсам.
Перед началом работ сам проводок следует прочистить от изоляции, после чего подключить его к кабелю, идущим из разъема смарт розетки на 7 или 13 контактов. Для надежного подключения провода электрики авто прицепа необходимо будет припаять.

Если ремонтные работы будут проводиться таким образом, то заранее желательно подготовить схему электрики в машине. Тем более, если впервые занимаетесь такими работами, то схема в любом случае понадобиться, иначе вероятность того, что что-то сделаете неправильно, очень велика. Поэтому при выполнении работ по монтажу смарт розетки на 7 или 13 контактов (такие устройства наиболее популярны), ориентируйтесь на данные, указанные в схеме. Подробная схема подключения разъемов указана на фото и видео.

Универсальный метод

Если являетесь владельцем современного транспортного средства, то подключение розетки фаркопа осуществляется другим, универсальным методом. Все потому, что новые авто оборудуются более сложной электрической проводкой, поэтому метод монтажа без использования блока согласования не подойдет. Блок согласования выполняет важную роль при монтаже, одной из основных опций устройства является регулярный мониторинг состояния задних фонарей. Когда блок согласования выявит, что норма потребления тока повысится, он предупредит автомобилиста о появившейся ошибке.

Универсальный способ подключения проводки

Именно поэтому большинство специалистов рекомендуют использовать при монтаже блок согласования. Его подсоединение актуально и в том случае, если потребуется осуществить правильную настройку передачи сигналов управления с использованием специальной мультиплексной шины.

Итак, как осуществляется монтаж:

Автолюбителю необходимо осуществить монтаж блока согласования, как понимаете, к проводке машины. Следует правильно подсоединить разъемы, если есть схема — то используйте ее. Затем активируйте работу блока согласования, при включении заметите, что на заднюю оптику автомобиля начнут поступать соответствующие сигналы. После этих действий блок управления будет не в состоянии распознать подключенное устройство согласования. Соответственно, сможете без проблем подключить фаркоп.
Бывает, что разъемы в прицепе и на блоке согласования не соответствуют друг другу. В этом случае заметите, что разъемы имеют разные контакты, такое бывает, поскольку производителей прицепов, использующие разные технологии при производстве, сегодня достаточно. Если это так, и у вас нет опыта в работе с электрикой в автомобиле, рекомендуем обратиться к мастерам. В противном случае на руках должна быть не только схема подключения и распиновка, но должны понимать, что делаете. Многие автолюбители, понимая, что к чему подключается, могут решить данный вопрос без помощи специалистов, но экспериментировать с методами решения такой проблемы не советуем. По аналогичной схеме осуществляется монтаж грузовых прицепов.

Помните, что монтаж части электрической важен, от этого зависит безопасность на дороге. Иначе можете не только получить штраф от ДПС, но и стать причиной аварии. Ведь автолюбители часто ориентируются о необходимости торможения и остановки на дороге благодаря задней оптики на других авто. После монтажа и в целом перед каждой поездкой необходимо убеждаться в работоспособности оптики на прицепе.

Видео «Монтаж проводки фаркопа»

Загрузка …

Подключение фаркопа проводки

Электропроводка прицепа. Электропроводка прицепа легкового автомобиля. Подключение электропроводки прицепа. Способы подсоединения электропроводки прицепа легкового автомобиля. Как подключить электропроводку прицепа легкового автомобиля своими руками.

Многие автовладельцы, которым периодически приходится сталкиваться с перевозкой определенных грузов, применяют для транспортировки прицепы. Однако для того, чтобы автомобиль был оборудован прицепом, на него необходимо установить фаркоп. Что касается его установки, то это достаточно просто сделать самостоятельно. Намного сложнее — подключить электропроводку прицепа, что предусмотрено правилами дорожного движения.

Схема электропроводки прицепа легкового автомобиля

Для подсоединения проводки прицепа к машине используются два типа розеток на 7 и 13 выводов. Схема подсоединения розетки буксируемого транспортного средства (в дальнейшем БТС) также зависит и от стандарта страны, из-за чего прицеп с российской разводкой невозможно без переделки подключить к розетке с европейской разводкой. Если подсоединить его без переделки, правые габариты прицепа не будут гореть, что в ночное время может послужить причиной аварии.

Розетки на 13 контактов применяются, как правило, в автомобилях стран США и Европы. Дополнительные контакты, которые есть в розетке, применяются для включения противотуманок и другого электрооборудования.

Например, если говорить о доме-прицепе, то в данном случае, помимо оптики, необходимо будет вывести контакты, требуемые для питания различных устройств, используемых в нем.

7-контактные розетки применяются в автомобилях, которые эксплуатируются в странах бывшего СССР. В этом случае применяются контакты для подсоединения стоп-сигналов, поворотников и габаритных огней. В обоих случаях контакты должны располагаться зеркально.

Схема соединения прицепа легкового автомобиля

Чтобы автомобильный прицеп был правильно подсоединен к бортовой сети, необходимо знать, какой провод к какому контакту подсоединять.

Схема подсоединения прицепа российской 7-контактной розетки выполнена таким образом:

Левый поворотник.
Лампочка заднего хода.
Земля.
Правый поворотник.
—
Лампочка стоп-сигнала.
Габариты.

А вот европейская (универсальная) распиновка:

Левый поворотник.
Лампочка заднего хода.
Земля.
Правый поворотник.
Правый габаритный фонарь и подсветка номера.
Лампочки стоп-сигнала.
Левый габаритный фонарь.

Они фактически одинаковые, за исключением пятого пункта.

Распиновка на 13 клемм:

Левый поворотник.
Задний фонарь противотуманок.
Земля для клемм 1-8.
Правый поворотник.
Левая сторона подсветки номера и габаритов.
Стоп-сигнал.
Правая сторона подсветки номера и габаритов.
Лампочка заднего хода.
Напряжение 12 V 35 Ампер, которое является постоянным.
Напряжение 12 V 35 Ампер, которое подается после включения зажигания.
Земля.
Сигнальная проводка.
Земля для 9-ой клеммы.

Как подключить электропроводку легкового автомобиля своими руками?

В принципе при покупке фаркопа для установки на свой автомобиль с ним в комплекте продаются все требуемые для подсоединения материалы. А если нет, данный комплект нужно будет купить отдельно.

Для этого понадобится:

Комплект проводов.
Розетка фаркопа для подсоединения прицепа.
Крепежи.
Крепежная пластина.
Схема подсоединения прицепного устройства с распиновкой розетки.

Кроме того, придется позаботиться об инструментах, которые потребуются для работы:

Паяльник.
Изоляционная лента.
Термоусадка.
Соединительные клеммы для проводов, если таких нет в комплекте.
Сверла и дрель, если на машине не предусмотрено места под розетку и фаркоп.
Инструменты для снятия бампера либо его подрезки.
Отвертки.
Гаечные ключи.

Если вы не имеете специального комплекта для подсоединения проводки, обязательно выбирайте многожильные провода с сечением не менее 1.5 мм2. Кроме того, для проводки отлично подойдут медные провода. Перед началом работ не забудьте снять клеммы с АКБ, чтобы не подвергать себя риску и полностью обесточить сеть.

При самостоятельном подсоединении проводки фаркопа вы можете прибегать или к стандартному способу подсоединения, или к универсальному. Первый подойдет вам если и на прицепе, и на фаркопе вашего авто уже присутствуют специальные разъемы, которые можно будет соединить при потребности. В таком случае вам по сути придется только тщательно изучить распиновку разъема БТС легкового авто, что чаще всего можно сделать с помощью эксплуатационной инструкции транспортного средства. Трогать электросеть не придется вообще.

Во всех других случаях, особенно когда приходится самостоятельно устанавливать на автомобиль и розетку, и фаркоп, подойдет лишь универсальный метод подсоединения. Однако мы рассмотри оба способа.

стандартный метод

Для подсоединения самой розетки фаркопа нужно сначала внимательно изучить схему ее подсоединения и распиновку розетки прицепа. Затем вам нужно найти колодку жгута одного из задних фонарей машины. Именно к данному жгуту необходимо будет подключить розетку, для этого будут применяться подходящие разъемы.

Зачастую в конструкции автомобиля предусматривается специальное окошко, посредством которого удобно просовывать провода. Однако при подсоединении у вас в обязательном порядке должен остаться один проводок, который необходим для подсоединения второго поворотника. Если говорить о способе соединения проводов, для этого можно или применять объемные клипсы, или фиксировать соединения посредством пайки (с проводов нужно будет предварительно снять небольшой кусочек изоляции).

Самое главное в такой работе — в точности следовать схеме подключения розетки фаркопа. Иначе есть риск повреждения не только фаркопа, а и всей электропроводки автомобиля.

универсальный метод

Если у вас современный автомобиль с электронным блоком управления, не рекомендуется применять стандартный метод. Суть в том, что электронный блок полностью контролирует функционирование заднего освещения, и когда вы вмешаетесь в целостность электропроводки, есть вероятность, что компьютер выдаст ошибку и вовсе прекратит всякое освещение.

Поэтому, кроме всех перечисленных материалов, вы также должны будете подготовить блок «согласования». Он подключается к электрической сети транспортного средства. Блок «согласования» будет подавать требуемые сигналы на заднюю светотехнику, тогда как основной электронный блок не сможет распознать дополнительное устройство и поэтому не будет препятствовать подсоединению и применению розетки фаркопа. Затем проделайте то, что и в первом способе — соедините провода заднего освещения авто и розетки фаркопа, не забывая при этом о потребности надежной изоляции.

Советы профи

В целом подсоединить проводку фаркопа не сложно, если вы разбираетесь в распиновке розетки фаркопа и схеме подсоединения прицепа. Также стоит помнить, что есть разные виды розеток, при этом розетка прицепа и фаркопа должны совпадать. Иначе у вас не получится подсоединить прицеп.

Стук в автомобиле. Стук при движении автомобиля. Что может стучать в автомобиле. Как определить причину стука.
ABS автомобиля, что такое abs автомобиля, неисправности системы ABS, диагностика ABS
Обгон автомобиля, когда можно начинать обгон автомобиля, правила обгона ПДД
Не работает бензонасос ваз 2110, схема бензонасоса ваз 2110, устройство бензонасоса ваза 2110, ремонт бензонасоса ваз 2110,
Автомобильные антенны для радио, устройство автомобильной антенны, автомобильная антенна своими руками
Задняя балка Пежо 206, устройство задней балки пежо 206. Задняя балка Пежо 206 неисправность, ремонт задней балки пежо 206
Передняя подвеска Калина, устройство передней подвески калина, стук в передней подвеске калина, ремонт передней подвески Калина
Амортизатор масляный, лучшие масляные амортизаторы, прокачка масляных амортизаторов, как правильно прокачать масляный амортизатор
Неисправности сцепления, буксует сцепление, причины неисправности сцепления, как устранить
Вискомуфта вентилятора, работа вискомуфты вентилятора, неисправности вискомуфты вентилятора, ремонт вискомуфты вентилятора
Коррозия порогов автомобиля, пленка на пороги автомобиля, как наклеить пленку на пороги автомобиля
Газовые или масляные амортизаторы, какие амортизаторы выбрать, топ 10 лучших производителей амортизаторов
Спидометр машины, почему не работает спидометр, ремонт спидометра
Электронная педаль газа, работа электронной педали газа, неисправности электронной педали газа, ремонт электронной педали газа
Тахометр на авто, не работает тахометр, причины поломок тахометра, делаем ремонт своими руками
Женские автомобили. Женские автомобили недорогие, престижные марки авто для женщин
Блок предохранителей ВАЗ 2109, блок предохранителей ваз 2109 карбюратор, блок предохранителей ваз 2109 инжектор, схема блока предохранителей ВАЗ 2109, замена блока предохранителей ВАЗ 2109
Забит катализатор, признаки забитого катализатора, как проверить катализатор, к чему может привести эксплуатация неисправного катализатора
Правильная шпаклевка авто, жидкая шпаклевка для авто, как выбрать шпаклевку для авто, шпаклевка авто своими руками
Трещина на лобовом стекле на машине. Скол на лобовом стекле автомобиля. Ремонт сколов на лобовом стекле своими руками
Сайлентблоки передней подвески ваз, сайлентблоки передней балки, как поменять передние сайлентблоки
Датчики ВАЗ 2115 инжектор, предназначение датчиков, датчик холостого хода ваз 2115 инжектор, датчик температуры ваз 2115 инжектор, датчик скорости ваз 2115 инжектор, датчик топлива ваз 2115 инжектор, где установлены датчики, неисправности датчиков, к чему приводит работа неисправных датчиков
Виды пыльников, пыльник ШРУСА. Пыльник ШРУСА наружний. Пыльник ШРУСА внутренний. Как выбрать наружный пыльник и пыльник внутренний
Авто ремень ГРМ, натяжение ремня ГРМ, замена ремня грм ролика помпы
Лучшая тормозная жидкость, принцип выбора
Машина не заводится в мороз, причины, как устранить, полезные советы
Медкомиссия на водительское удостоверение 2019
Разрядка аккумулятора, как предотвратить разрядку аккумуляторной батареи автомобиля
Потеет фара изнутри, что делать
Отопитель ваз 2107. Плохо греет печка ваз 2107: как отремонтировать печку на ВАЗ 2107
Незамерзайка, что это такое и как правильно её выбрать
Замена тормозной жидкости, как правильно произвести замену тормозной жидкости своими руками
Подогрев сидений автомобиля, накидки с подогревом на сиденье автомобиля, отзывы пользователей
Как заменить лампочку в автомобиле
Масло в коробке передач, почему пенится масло
Как правильно произвести полировку кузова автомобиля своими руками
Выбираем легкосплавные диски, положительные стороны легкосплавных и кованых колесных дисков.
Как поменять фильтр на автомобиле своими руками
Атермальная тонировка пленкой «Хамелеон», что это такое, как правильно выбрать пленку
Преимущества и недостатки штампованных металлических дисков по сравнению с литыми, полезные советы

Распиновка розетки фаркопа, как подключить разъем

Для буксировки за легковым автомобилем прицепа мало установить фаркоп. На прицепе есть своя электрическая проводка, габаритные огни и поворотники, и их надо подключить к б/с машины и ее сигнальным цепям. В принципе, для этого предусматривается специальный разъем, позволяющий объединить электрику обоих объектов. Но при всей внешней простоте, подключение фаркопа может вызвать определенные трудности, из-за возникновения самых разных сочетаний буксируемых объектов, транспортных средств и используемых разъемов.

Разъем фаркопа

У каждого из них, автомобиля и прицепа, своя электрическая проводка, а разъем, устанавливаемый на фаркоп, позволяет связать их между собой. Понятно, что соединять необходимо одноименные цепи. Чтобы не возникало путаницы, используется схема разводки цепей машины, прицепа и распиновка разъема. Ее, а также внешний вид и цоколевку для вилки и розетки можно увидеть на приведенном рисунке.

Необходимо обратить внимание, что у вилки и розетки (составные элементы, образующие разъем), счет контактов осуществляется по-разному. На фаркоп предусматривается установка розетки, для чего на нем предусмотрена специальная площадка (подрозетник).

Как это выглядит, показано на фото:

Это самый распространенный вариант подключения фаркопа. Как правило, разъем продается отдельно. Он бывает семи и тринадцати контактным. На изделиях отечественного и европейского производства используются розетки первого типа, на продукции американских производителей – второго. Бывают ситуации, когда розетки и вилки на автомобиле и прицепе не соответствуют друг другу, тогда для подключения электрики фаркопа можно применять специальные переходники.

Подключение розетки фаркопа, возможные варианты

Следующей задачей будет подключение розетки. Его можно провести:

Штатное подразумевает, что на машине есть специальный разъем, куда выведены все необходимые сигналы, позволяющие безболезненно выполнить подключение. Схема, или по-другому распиновка, разъема должна быть приведена в руководстве автомобиля. Это самый лучший вариант подключения, когда не нужно вторгаться в электрику авто и проводить с ней дополнительные манипуляции.

В тех случаях, когда такой возможности нет, приходится использовать универсальный способ подключения. В этом случае также возможны различные варианты. Если на автомобиле отсутствует сложный бортовой компьютер, то электрику можно подключить напрямую к имеющимся сигнальным цепям, для чего проводки, идущие с разъема, соединяются с электрическими цепями, имеющимися на задних фонарях.

С этой целью находится нужный провод, например левый поворотник, и к нему подключается соответствующий провод от прицепа (через разъем фаркопа). Сделать подобное можно несколькими способами – используя специальные обжимные клипсы, или путем зачистки изоляции провода на машине и соединения проводов с последующей пайкой. Помочь определить нужные цепи и подключить к ним проводки от разъема фаркопа, поможет схема проводки авто, правильность найденных цепей проверяется при помощи тестера. Подробно с этой процедурой можно ознакомиться на видео В тех же случаях, когда на машине стоит сложный бортовой компьютер, подразумевающий диагностику задних фонарей, то такой способ подключения не обеспечит желаемого результата. Дело в том, что включенные габариты и поворотники прицепа приводят к увеличению тока потребления, а электроника воспринимает это как неисправность. Во избежание подобной ситуации применяется специальный блок согласования. Он же используется и в тех случаях, когда управляющие сигналы распространяются по мультиплексной шине.

Проводки соединяют подобное устройство, как описано выше, с сигнальными цепями, только в этом случае сигналы на светотехнику буксируемого устройства поступают не с машины, а с блока согласования, а его присутствие электроникой не воспринимается. Дополнительно блок необходимо подключить к б/с авто.

Мало просто установить на автомобиль фаркоп, только его наличие не означает, что можно буксировать прицеп. Для обеспечения безопасности движения электрику машины необходимо соединить с электрикой прицепа. Это позволит задействовать на нем габаритные огни, а также поворотники. В противном случае эксплуатация прицепа будет невозможна.

Стандартная и универсальная схемы подключения розетки фаркопа

При эксплуатации автомобиля с прицепом может использоваться любая схема подключения розетки фаркопа на ВАЗ 2106. В процессе работы по монтажу прицепного устройства важно, чтобы все электрооборудование работало в нормальном режиме. И не должно случиться так, что при нажатии на педаль тормоза вспыхивали бы поворотники. В розетке фаркопа все контакты расположены в определенной последовательности, поэтому вы сможете впоследствии пользоваться любым прицепом.

Как установить фаркоп на ВАЗ 2106

Установить прицепное устройство (фаркоп) нужно по следующему алгоритму:

Все работы удобнее всего проводить снизу автомобиля. Поэтому придется использовать смотровую яму, подъемник или эстакаду.
Отключаете от аккумулятора минусовую клемму.
Демонтируете обшивку багажника и избавьтесь от посторонних предметов.
Наметьте положение фаркопа относительно кузова. Наметьте расположение отверстий для крепежа.
Сделайте отверстия под крепежные элементы. Перед установкой прицепного устройства обязательно обработать антикоррозийными составами, иначе металл начнет ржаветь.
В качестве крепежных элементов используются болты, шайбы и гайки. Наживите их и затяните.
Просверлите два отверстия. Одно – в нижней части лонжерона, второе – в багажнике. Установите усиливающие накладки, чтобы значительно усилить крепеж и снять чрезмерную нагрузку с элементов кузова автомобиля.
На последнем этапе производится монтаж электропроводки. Он может быть выполнен одним из двух способов.

Стандартный метод подключения розетки

На прицепе имеется вилка, у которой 7 или 13 контактов. Не всегда он будет полезен, поэтому автомобилисты пользуются универсальным способом подключения розетки фаркопа. На большей части отечественных автомобилей «классического» семейства ВАЗ 2101-2107 не предусмотрен монтаж блоков согласования и управления. Поэтому розетка устанавливается под конкретный прицеп. Для этого нужно знать лишь распиновку вилки. Розетка соединяется жгутом проводов с задним фонарем автомобиля.

Перед подключением розетки фаркопа внимательно изучите проводку автомобиля. Лучший способ монтажа – это соединение розетки с задним фонарем посредством штекеров. Достаточно на 7 штекеров:

Масса (минус АКБ).
Левый поворотник.
Правый поворотник.
Стоп-сигнал.
Габаритные огни.

И пара резервных не помешает. В случае поломки можно быстро перекинуть провода с одного контакта на другой. Внимательно изучите схему заднего фонаря, чтобы при монтаже не ошибиться. И придется устанавливать другие предохранители. Стандартные, установленные на автомобиле, имеют запас по току около 25% – это нормальное значение, используемое при расчетах электрических цепей.

При увеличении нагрузки предельно допустимый ток становится выше, поэтому нужно заменить несколько предохранителей, сохраняя запас около 25%.

Универсальная методика подключения

Для владельцев современных автомобилей подключение розетки окажется проще. И все это благодаря тому, что сама электропроводка намного сложнее. Придется устанавливать специальный блок согласования. С его помощью происходит диагностика всей оптики прицепного устройства. И при повышении потребляемого тока (при коротком замыкании) водитель будет предупрежден. Оповещение произойдет и при выходе из строя одной из ламп (ток потребления при этом уменьшается). По этой причине опытные автоэлектрики советуют использовать устройство согласования.

Проведение монтажа розетки фаркопа на автомобили ВАЗ универсальным способом:

Устанавливаете согласующее устройство и соединяете его с проводкой автомобиля. По схеме производите соединение разъемов. Для активации согласующего устройства нужно его включить, подав питание. Оптика на прицепе начнет работать, в зависимости от того, какой на нее поступает сигнал.
В редких случаях на блоке согласования и прицепе не соответствуют разъемы. Производителей электрики и прицепов много, поэтому и случаются подобные «разногласия». Но при наличии схемы распиновки вилки прицепа и электрики автомобиля можно решить эту проблему достаточно быстро.

Функционирование оптики на прицепе зависит от качества монтажа. Тщательно изолируйте открытые участки проводов, не допускайте возникновения короткого замыкания.

Схема подключения розетки фаркопа для начинающих

Видео “Фаркоп своими руками”

Из видео Вы узнаете, как сделать фаркоп самостоятельно.

Установка на автомобиле

Так как правильно должна подключаться конструкция для буксировки?

Основной порядок действий

Использование схемы подключения

Схема подключения розетки

Монтаж на авто

Электроработы

Но также электроработы можно доверить электрику на СТО.

Какие бывают сцепные устройства

На сегодняшний день можно встретить фиксированные сцепные устройства и фланцевые.

Первый достаточно простой тип – на кузов транспорта при помощи сварки крепят фаркопы. В результате их очень сложно снять, чинить их редко приходится, так как они надежны.

Как добиться прочности соединения

Видео “Установка”

Из видео Вы узнаете, как установить на автомобиль фаркоп.

Установка и подключение электропроводки фаркопа своими руками, видео

Владельцам транспортных средств, не имеющим прицепного устройства, в некоторых ситуациях будет относительно нелегко. Если в гараже нет собственного грузовичка и нет возможности заказать услуги по перевозке, потребуется установить и подключить такое устройство, как фаркоп. Сделать это можно как посредством помощи профессионалов, так и самостоятельно. Прежде чем осветить вопрос, как произвести процесс установки данного приспособления, стоит разобраться с тем, что собой представляет фаркоп и для каких целей он используется.

Достаточно часто в обычной жизни приходится заниматься перевозкой такого груза, которые не вписывается по своим параметрам и размеру в багажник или салон автомобиля. Это могут быть разнообразные строительные материалы или крупные, негабаритные приобретения.

Чтобы разместить подобные вещи и покупки, потребуется наличие мини-трейлера, в который идеально войдет то, что необходимо перевезти с одного места на другое. К перевозимому грузу можно отнести все, начиная от мешка картошки и заканчивая бетономешалкой.

Для подключения подобного прицепа потребуется место для специального тягового устройства. По той причине, что им обладают далеко не все современные транспортные средства, часто требуется самостоятельно приобрести необходимые запчасти и осуществить такой процесс, как установка фаркопа.

Сделать самостоятельно или приобрести готовый?

Подобное приспособление можно приобрести в специализированном магазине или изготовить самостоятельно. Несмотря на то, что последний вариант позволит сэкономить немало материальных средств, многие предпочитают покупать уже готовый вариант от известных производителей. Это основано на определенных преимуществах:

Еще в процессе проектирования устройства формируется особая компьютерная модель, посредством которой можно определить вероятную нагрузку на основные крепления.
Фаркоп, который производится на заводе, перед реализационным этапом проходит большое количество разнообразных технических осмотров, причем на протяжении всего процесса изготовления. Проверки также осуществляются в отдельном департаменте управления.
Производитель, как правило, несет полную ответственность за свою продукцию и дает гарантию, что обычно документально засвидетельствовано. При возникновении непредвиденной ситуации клиент может связаться с компанией, которая произвела и установила устройство, и получить определенную помощь.

Рекомендуется не просто приобретать сцепление у известного производителя, но также заказывать у сотрудников компании его установку. Если установить фаркоп своими руками, а после он по какой-то причине выйдет из строя, рассчитывать на его гарантийный ремонт не придется.

Самостоятельная установка фаркопа

Чтобы произвести установку фаркопа без помощи услуг автосервиса, стоит выделить под данную работу примерно два или три часа и найти место для установки. Идеальным вариантом будет гараж, в котором есть специальная смотровая яма, которая позволит без особых проблем осуществить все требуемые работы.

Если приобрести уже готовый фаркоп, можно быть уверенным, что в комплектацию будут включены все требуемые для работы пластины металла, втулки, а также розетки и провода. Если этого нет, придется приобрести подобные детали самостоятельно.

Для качественной установки устройства потребуются следующие элементы и инструменты:

сам фаркоп;
необходимые крепления;
проводка;
нужного диаметра дрель;
гаечные ключи;
инструмент для снятия автомобильного бампера.

Есть такие модели автомобилей, где снятие бампера не требуется, все зависит от особенностей конструкции.

К предварительным работам можно отнести разметку мест, где потребуется проделывать отверстия для крепления, для этого используется обычный маркер. Для получения качественных отверстий требуется использовать сверло немного большего диаметра, чем используемые болты.

Важно! Во избежание разрушительной коррозии, места, где высверлены отверстия, обрабатываются специальным антикором. Только после этого прикручивается фаркоп.

Относительно крепления фаркопа все понятно, там главное следовать определенной инструкции. Особого внимания заслуживает подключение специальной электрической схемы для прицепа легкового транспортного средства, говоря иными словами – подключение контактов фаркопа.

По той причине, что прицеп, который присоединяется к автомобилю, в обязательном порядке должен передавать все аналогичные с транспортным средством сигналы, его электропроводку требуется подключить к автомобильной.

Обычно к конструкции фаркопа присоединена специальная площадка, на которую через какое-то время монтируется защищенный от разнообразных внешних влияний контактный разъем. Чтобы подключить легковой прицеп, очень часто применяется всего 6-7 из присутствующих 13 разъемов. Для прицепов, который выпускаются в России, как правило, устанавливаются специальные 7-разъемные розетки.

Важно! Перед подключением необходимо тщательно разобраться со всеми присутствующими видами штекеров. Стоит рассмотреть вопрос, касающийся того, какие контакты за какой разъем отвечают. Необходимо определиться со всеми целевыми задачами каждого из контактов, которые предназначены для разных штекеров.

Как правило, приобретенный фаркоп имеет специальную инструкцию относительно подключения. Если выдерживать полярность и соблюдать основные правила подключения, проблем с данным процессом не возникнет никаких. При грамотном подключении все лампы прицепа будут повторять сигналы, идущие от автомобиля.

Популярность такого важного для транспортировки груза устройства, как фаркоп, становится все выше. Он незаменим для эффективного присоединения используемого сцепного механизма для осуществления буксировки иного транспортного средства. Установить и подключить фаркоп не представляет собой ничего сложного. Достаточно следовать определенной инструкции и советам, изложенным в данной статье.

Пример установки фаркопа на Рено Логан (видео)

Как подключить розетку фаркопа автомобиля самостоятельно?

Фаркоп есть практически на каждом автомобиле, а если и нет – то прикрепить его не составит особого труда. Но вот более сложная задача – это подключение розетки фаркопа к автомобилю, чтобы в дальнейшем к нему также можно было подключить и прицеп. Процедура эта является обязательной, так как ездить с неподключенным прицепом запрещают правила дорожного движения. Именно по этой причине мы сегодня попробуем разобраться, как самостоятельно подключить фаркоп, то есть разберем электросхему подключения прицепа легкового автомобиля.

Какие материалы понадобятся для подключения розетки фаркопа к автомобилю?

В классическом варианте, если вы покупаете фаркоп для установки на свое авто, вместе с ним же в комплекте должны продаваться и все необходимые для подключения материалы. Если же нет, этот комплект необходимо будет приобрести отдельно. Что же для этого потребуется?

• Крепежная пластина.

• Крепежи.

• Розетка фаркопа для подключения прицепа.

• Комплект проводов.

• Схема подключения прицепа с распиновкой розетки фаркопа.

Помимо этого, придется самостоятельно позаботиться об инструментах для работы. В частности, вам понадобятся:

• Гаечные ключи (лучше подготовить целый набор).

• Отвертки.

• Инструменты для демонтажа бампера или его подрезки.

• Дрель и сверла (только в том случае, если на автомобиле не предусмотрено место под фаркоп и розетку).

• Соединительные клеммы для проводки, если таковых нет в комплекте.

• Термоусадка.

• Изоляционная лента.

• Паяльник.

Если у вас нет специального комплекта для подключения проводки, то провода обязательно выбирайте многожильные с сечением не меньше 1,5 мм2. Для проводки идеально подойдут только медные провода. Приступая к работе, также не забудьте поснимать с автомобильного аккумулятора клеммы, чтобы полностью обесточить сеть и не подвергать себя опасности.

Знакомимся с двумя основными способами подключения проводки фаркопа

При самостоятельном подключении проводки фаркопа можно прибегать либо к стандартному способу подключения, либо к универсальному. Первый вам подойдет в том случае, если и на фаркопе вашего автомобиля, и на прицепе уже есть специальные разъемы, которые при необходимости можно будет соединить. По сути, в таком случае придется всего лишь внимательно изучить распиновку разъема прицепа легкового автомобиля, что зачастую можно сделать при помощи эксплуатационной инструкции автомобиля. Трогать электрическую сеть совсем не придется.

Во всех остальных случаях, особенно когда вам приходится самостоятельно монтировать на автомобиль и фаркоп, и розетку, подойдет только универсальный метод подключения. Но все же рассмотрим и первый, и второй способы.

Стандартный способ

Чтобы подключить саму розетку фаркопа, необходимо вначале внимательно ознакомиться со схемой ее подключения и распиновкой розетки прицепа. После этого вам необходимо найти колодку жгута любого из задних фонарей автомобиля. Именно к этому жгуту нужно будет подсоединить розетку, для чего будут использоваться подходящие разъемы.

Очень часто автоконструкторы предусматривают в конструкции транспортного средства специальное окошко, через которое удобно просовывать провода. Но при подключении у вас обязательно должен остаться один провод, который нужен для подключения второго поворотника автомобиля. Что касается способа соединения проводов, то для этого можно либо использовать объемные клипсы, либо же фиксировать соединения путем пайки (предварительно с проводов необходимо будет снять небольшой участок изоляции).

В такой работе самое главное – ни на шаг не отходить от схемы подключения розетки фаркопа. В противном случае вы рискуете не только повредить новый фаркоп, но и всю электропроводку своего автомобиля. Если нет уверенности в собственных силах – рекомендуем доверить задачу профессиональным автоэлектрикам.

Универсальный способ подключения

Если у вас более современный автомобиль, на котором электронный блок управления, использовать стандартный метод мы не рекомендуем. Дело в том, что ЭБУ полностью контролирует работу заднего освещения, и если вы вмешаетесь в целостность проводки, компьютер может выдать ошибку и вовсе прекратить всякое освещение.

Важно! Стоит понимать, что при подключении дополнительной розетки, а к розетке прицепа, увеличится норма энергопотребления.

Поэтому, помимо всех перечисленных материалов, вам необходимо будет также подготовить так называемый блок «согласования». Если он у вас есть, то сам блок «согласования» нужно будет подключить непосредственно к электрической сети автомобиля. Он будет подавать на заднюю светотехнику необходимые сигналы, тогда как основной ЭБУ не сможет распознавать дополнительное устройство и не будет препятствовать подключению и использованию розетки фаркопа. Далее проделываем то же самое, что и в предыдущем методе – соединяем между собой провода от заднего освещения автомобиля и розетки фаркопа, при этом не забывая о необходимости надежной изоляции.

Дополнительные нюансы, о которых нужно помнить при подключении розетки фаркопа

Столкнувшись с такой трудностью как подключение розетки фаркопа к автомобилю и необходимостью разобраться в схеме электропроводки на прицепе, многие любители не рискуют самостоятельно браться за электрику и решаются на риск, выезжая на проезжую часть с неподключенным прицепом. Стоит понимать, что таким образом вы очень сильно осложняете ситуацию на дороге и можете стать причиной аварии, поскольку другие участники движения не обязуются быть максимально внимательными к вашим маневрам.

При отсутствии подключения прицепа к розетке фаркопа вы можете получить штраф от патрульных. По этой причине, даже если ваша розетка уже подключена, не поленитесь перед каждой поездкой еще раз удостовериться в работоспособности проводки, чтобы не лишиться немалой суммы денег.

В целом же подключить проводку фаркопа совсем не сложно, главное хорошо разобраться в схеме подключения прицепа и распиновке розетки фаркопа. Стоит также помнить, что существуют разные виды розеток, но при этом важно, чтобы розетка фаркопа и прицепа совпадали. В противном случае, даже если с проводкой все будет нормально, подсоединить прицеп у вас не получится.

Подписывайтесь на наши ленты в таких социальных сетях как, Facebook, Вконтакте, Instagram, Pinterest, Yandex Zen, Twitter и Telegram: все самые интересные автомобильные события собранные в одном месте.

Подключение фаркопа к электронике машины своими руками • Сам автоэлектрик

Многим автомобилистам доподлинно известно, что фаркоп может существенно облегчить жизнь, если есть необходимость перевозки собственных грузов. Нанимать грузовое такси обычно бывает неоправданно, вот почему установка фаркопа может стать отличным выходом из ситуации. У данного устройства общая функция независимо от марки и модели автомобиля

Чем полезен фаркоп как устройство

Фаркоп еще именуют тягово-сцепным устройством. Применяется оно для соединения автомобиля с прицепом для его буксировки. Некоторые приобретают его в готовом виде, некоторые предпочитают изготовление своими руками.

Совет: Чтобы подобрать подходящее для вашей марки машины устройство, можно обратиться в сервисный центр или на специализированное СТО.

Прежде, чем перейти к электрической части крепления фаркопа, нам потребуется установить его на бампер. Обычно крепят его за одну из буксировочных проушин или предусмотренное отверстие, которое предназначено для сцепки, но закрыто заглушкой.

Если вы хотите закрепить такое устройство своими руками, то могут потребоваться дополнительные отверстия в днище машины и ее лонжероне. Может потребоваться сварочный аппарат и услуги электрогазосварщика. Дополнительно запаситесь наждачной бумагой и болгаркой, на которую можно прицепить шлифовочный круг. Покупные изделия должны соответствовать конкретной модели авто

Установка на автомобиле

Основной порядок действий

Сначала снимите бампер и отсеките проушины. Сверлите отверстия, если в этом есть необходимость и делайте сварку креплений.

Вот как осуществляется подключение фаркопа прицепа на автомобиле:

Нам потребуется смотровая яма на эстакаде либо в гараже, на которую мы загоняем наше транспортное средство.
Теперь отключаем питание с электросети, отбросив клемму «минус» с аккумулятора.
Установка фаркопов потребует вынуть все из багажника и снять его обивку.
Само устройство нужно приложить к тому месту, где планируется его крепления и сделать необходимую разметку.
В месте крепления сверлятся дрелью с обеих сторон отверстия, которые лучше обработать антикоррозийным средством, чтобы продлить срок службы;
Как подсказывает фото к данной статье, мы можем производить затяжку сцепного устройства, используя гайки, шайбы и болты, а также ключ подходящего размера.
Теперь потребуется снять нагрузку с рамы автомобиля и обеспечить более надежное крепление. Для этого мы делаем пару отверстий, внизу лонжерона и изнутри багажного отделения с установкой усиливающих накладок.
Затягиваем все нужные болты ключами.

Закрепление на раме авто

Использование схемы подключения

Готовый фаркоп, как правило, обладает уже всеми необходимыми отверстиями для крепления, о чем позаботились производители фаркопов. Теперь мы можем приступить к подключению сцепного устройства.

Нам не обойтись без розетки, которая соединяет электрическую часть проводки автомобиля и прицепа. Схема розетки фаркопа, как правило, идет в комплекте. Что касается электрооборудования сцепного устройства, то оно представляет собой штепсельную розетку с комплектом проводов. Цвет проводки может не совпадать с цветом проводов на фото

Закрепленная болтами на кронштейне, розетка подключается к основной проводке. При подключении нужно смотреть на цвета проводов согласно схемы. Подключать нужно в стандартный разъем, который может быть 7-жильным и 13-жильным (только на иностранных авто).

Совет: В случае, если проводка розетки не соответствует проводке прицепа, то воспользуйтесь переходниками.

Монтаж на авто

Ниже предлагается инструкция, при помощи которой мы сможем осуществить подключение фаркопа к электронике машины:

Нам понадобится отверстие, расположенное в днище багажника для соединения розетки с остальной проводкой. В том случае, когда сцепное устройство изготовлено самостоятельно, придется сверлить отверстия самому. Продумайте место будущего размещения;
После того, как розетка на фаркоп установлена, протянем провод через отверстие в багажнике и подключим к розетке.

Определенную помощь может оказать схема подключения на Ларгус, если вы являетесь обладателем именно этой модели

Во время подключения проводку нужно подключать таким образом, чтобы не перепутать порядок. При несовпадении проводов по количеству приобретите переходник для розетки. Защитить электропакет от внешних повреждений и короткого замыкания поможет специальная трубка, в которую нужно пропустить комплект проводки в сборе;
Закрепите провода на стенках багажника, аккуратно заложите их обивкой.
Можно подсоединять прицеп, проверять, какова высота от земли, и работоспособны ли его стоп-сигналы, повороты и ходовые огни.

Фаркоп можно установить на любой автомобиль. Точки установки указаны в инструкции к изделию

Электроработы

Электрическое оборудование для сцепно-тяговых устройств является другой сферой, нежели изготовление фаркопов. При выборе приспособления подбирайте его таким образом, чтобы он не закрывал номерной знак автомобиля. Иногда с этой целью приходится срезать часть бампера.

Обратите внимание! Если вас не устраивает такая технология, придется купить бампер с заводским вырезом.

На фото – процесс установки на ВАЗ девятого поколения

Может возникнуть и обратная ситуация, когда в сцепном устройстве нет необходимости. Например, владелец приобрел транспортное средство с установленным фаркопом, но желает его снять. В этом случае потребуется проделать обратную работу, чтобы разъединить всю собранную вместе проводку.

Точно так же, как происходило подключение розетки фаркопа, таким же образом мы отключим ее.
Механически можно демонтировать его с помощью специального ключа.
Если его нет – то придется срезать болты или сварочные швы. Такую работу лучше поручить опытным слесарям и электрикам.

Какие бывают сцепные устройства

Существуют следующие виды фаркопов, исходя из крепления и предназначения:

Например, фиксированные, которые ставят на кузов с использованием болтов либо сварки. Снять их гораздо сложнее, вот почему они обычно выдерживают самую долгую эксплуатацию. Некоторым владельцам машин необходимо иметь возможность снимать и устанавливать заново сцепное устройство. В этом случае на помощь придут съемные фаркопы.
Иногда встречаются устройства фланцевого типа, которые обычно крепятся на специальной площадке транспортного средства. Существует классификация фаркопов по тоннажу, а также типам транспорта, на котором они применяются.

Монтируемые быстросъемные устройства

До недавнего прошлого проблему сцепки решали гораздо проще – попросту приваривался к кронштейну крюк, и снять такое устройство уже не было никакой возможности. Сегодня такой подход выглядит, как минимум, неразумным, ведь лучше приобретать и ставить такой фаркоп, который может складываться и прятаться.

С тех пор производство фаркопов шагнуло далеко вперед. К тому же, торчащий сзади машины крючок создает дополнительную угрозу безопасному движению.

Как добиться прочности соединения

Чтобы сделать соединение с фаркопом еще более надежным, в комплектации с ним идут усиливающие пластинки. Для самого устройства нам понадобятся в кузове отверстия диаметром от 12,5 до 13 мм. Через усиливающую пластину и гайку с болтом крепится сам фаркоп. Желательно подложить под металл шайбочку.

При установке электрической проводки постарайтесь добиться качественной изоляции, чтобы не попадала влага с ее разрушительным действием. Выполнить все этапы подключения фаркопа вам поможет видео в этой статье. Любые работы можно провести качественно, если внимательно изучить инструкцию прежде, чем начать орудовать инструментом. На некоторых автомобилям во время установки придется демонтировать задний бампер

Недостаточно ограничиться прикручиванием сцепки к бамперу машины. К устройству нужно еще выводить электророзетку для возможности питания электропотребителей самого прицепа.
Прокладывать проводку через всю машину нет необходимости. Возле места расположения задних фонарей машины обычно находится жгут, к которому и осуществляется запитывание.
Такую работу несложно провести собственными силами или обратиться к сторонним специалистам, имеющим опыт и навыки.

Еще один вариант быстросъемной модели

Если не получается сразу подключить прицеп к сети основного транспортного средства, может потребоваться покупка так называемого адаптера, или блока согласования.

В завершение

При выборе фаркопа на Фольксваген Поло седан или другой европейский автомобильный бренд, отдавайте предпочтения качественным производителям и их изделиям. Теперь, если у вас стоит прицеп в гараже, ему больше не придется пылиться. Осталось провести государственную регистрацию и можно пользоваться. Удачи на дорогах!

Подключение розетки фаркопа ваз 2107

Попросили меня однажды прицеп автомобильный недалеко (в пределах посёлка) оттащить, так как есть фаркоп на машине, попросил отец моего крестника. Прицеп был покупной, то есть со всей проводкой. Когда прицепили его, решил за одно проверить, работает ли розетка на фаркопе у меня, которая после покупки машины была без крышки, но заклеена чем-то напоминающим жвачку)
На фото видно белёсое пятно на розетке фаркопа — это и есть «затычка»:

Когда подключился прицепом к этой розетке, оказалось, что из всего набора осветительных приборов горит только правый поворотник. При этом на машине человека, попросившего помочь, свет на прицепе работал в полностью. Вывод — розетка не исправна, да и сломана по сути.
Вернувшись домой, решил вообще её снять (до покупки новой), так как прицепы я не таскаю, да и смысла в такой розетке нет.
Провод в багажник от розетки заходил через дренажное отверстие в полу багажника и выходил к правому заднему фонарю, куда подходит весь шлейф проводов на заднее освещение. Жгут проводов розетки в месте соединения со штатной проводкой был полностью «откушен» и вытянут на улицу.Розетку смог открутить от фаркопа, правда пришлось поковыряться с поржавевшими гайками и болтами, лёжа при этом на земле.

На месте соединения розетки фаркопа со штатной проводкой была толстая жутка скрутка проводов в синей изоленте.

Размотать такую вещь было невозможно — изолента то рвалась, то просто отламывалась, подобно пластику. Пришлось аккуратно распускать её ножом. Когда я всё таки одолел изоленту, открылось очень интересная вещь. На штатные провода были намотаны провода для розетки, как-то криво заизолированные той же синей изолентой.Пришлось всё это распутывать…

По ходу всего дела нашел причину вдруг отказавших меня задних ПТФ. В месте, где идёт ответвление на левый фонарь, оторвался как раз тот провод, что подаёт «+» на ПТФ, следовательно, потухли оба фонаря. Провод зачистил и припаял.

Дальше взял нормальную изоленту и подмотал всё в более или менее аккуратную скрутку. После всех манипуляций получилось вот так.

Процесс избавления от синей изоленты постепенно продолжается)

Основная проблема, с которой сталкиваются владельцы легковых автомобилей при подключении прицепа, — это неисправности в работе светотехники.Даже если разъемы розетки и вилки полностью совпадают, могут не гореть или неправильно срабатывать габаритные огни, поворотники или стоп-сигналы. Это связано с различиями в стандартах, которые используются производителями при разводке электрики.

Существуют несколько основных схем прицепа к фаркопу в зависимости от числа контактов розетки и стандартов стран. В России наиболее распространены 7-пиновые (европейские и американские) и 13-пиновые разъемы. Если автомобиль не оснащен электронным блоком управления, контакты розетки можно напрямую соединить с установленной проводкой.

Универсальная схема подключения прицепа: распиновка розетки фаркопа под 7-пиновый стандарт

Розетка фаркопа	Вилка прицепа

Для распиновки рекомендуется использовать многожильный медный провод в двойной изоляции жилами сечением не меньше 1,5 кв.мм, для заземления — 2,5 кв.мм.

№ контакта	Код	Цвет провода по ГОСТ 9200-76	Цвет некоторых прицепов (Украина)	Назначение
1	л	Желтый	Зеленый	Поворотник левый
2	54 г	Синий	Красно-белый	Противотуманные огни
3	31	Белый	Черный	Минус (заземление)
4	R	Зеленый	Желтый	Поворотник правый
5	58R	Коричневый	Розово-красный	Правый габарит
6	54	Красный	Бело-голубой	Стоп-сигналы
7	58L	Черный	Черно-голубой	Левый габарит

Особенности схемы подключения вилки прицепа МЗСА: к контакту №5 питание не подается, а оба габаритных огня и подсветка номера замкнуты на 7 разъем. Если правый габарит не работает, необходимо в розетке фаркопа перенести черный провод из 7 гнезда к 5 или выполнить обратную задачу в вилке. Также можно 5 и 7 разъемы замкнуть перемычкой.

13-пиновая схема подключения разъема прицепа

Розетка фаркопа		Вилка прицепа

Используйте для основных сигналов многожильный провод с двойной изоляцией сечением 1.5 кв.мм, для распиновки заземления и питания — 2,5 кв.мм.

№ контакта	Цвет провода	Назначение
1	Желтый	Поворотник левый и аварийка
2	Синий	Противотуманки
3	Белый	Заземление (минус) для клемм 1-8
4	Зеленый	Поворотник правый
5	Коричневый	Габарит правый
6	Красный	Стоп-сигнал
7	Черный	Габарит левый
8	Розовый	Задний ход
9	Оранжевый	Питание 12 В (35А) напрямую от аккумулятора
10	Серый	Питание 12В (35А) при включенном зажигании
11	Черно-белый	Заземление для № 10
12	Бело-синий	Запасное гнездо (резерв)
13	Красно-белый	Заземление для № 9

В некоторых моделях автомобилей даже при точном соблюдении схемы подключения разъема прицепа бортовой компьютер может выдавать ошибку (из-за увеличения нагрузки на сеть). В этом случае необходимо установить смарт-коннект (блок согласования).

Приобрести 7- и 13-контактные вилки, розетки, блок согласования, электропроводку и другие запчасти для прицепов вы можете в интернет-магазине МЗСА.рф.

Присоединение прицепа легкового автомобиля осуществляется на фаркоп — прицепное шаровое устройство. Он подключается к проводке автомобиля, что позволяет водителю габариты, противотуманные фары и поворотники на прицепе.Подключение электрики осуществляется посредством специальной розетки — она имеет 7 или 13 контактов. Независимо от того, использует схему подключения прицепного устройства 7 контактов или 13, может потребиться смарт-коннект, которыйует между собой электрику автотранспортного средства и прицепа на нем.

Некоторые тонкости

На простых автомобилях вроде ВАЗ 2107 подключение розетки фаркопа к автомобилю подключается проводами к штатной проводке, которая отвечает за заднюю оптику.

Рано или поздно вам может понадобится использовать свой легковой автомобиль для перевозки груза

Стандартное подключение электрики осуществляется по принципу «папа-мама», не представляет никаких трудностей, поскольку разъемы продаются во всех автомагазинах. Для того чтобы пайка разъема осуществлялась легко и соответствовала тому, что показывает электросхема, провода различаются по цветам. Для подключения проводки лучше выбирать многожильные провода из меди.

Распиновка розетки фаркопа 7 пин сегодня наиболее популярной.Однако электророзетки для европейских авто могут отличаться от аналогичных приспособлений для легковых автоприцепов отечественного производства сигнальных проводов.

Возникает вопрос: как подключить розетку в этом случае? Похожая проблема возникает в том случае, когда вилка на автомобиле имеет 13 контактов, а разъем фаркопа — 7.

Для подключения электрики, если речь идет о разных разъемах, используется специальный смарт-коннект. Он позволяет соединить контакты в случаях, когда распайка не совпадает.

При выборе розетки, следует обратить внимание на наличие резинового уплотнения с тыльной стороны для гидроизоляции контактов

Схема подключения розетки фаркопа на 13 контактов выглядит так, что провода на ней расположены следующим образом:

1 — левый поворот;
2 — противотуманная фара;
3 — земля;
4 — правый поворот;
5 — правый габарит;
6 — стоп-сигнал;
7 — левый габарит;
8 — задний ход;
9 — ток длительной нагрузки;
10 — силовой;
11 — свободный;
12 — свободный;
13 — земля.

13 контактная розетка Схема подключения фаркопа 7 контактов

Чтобы правильно произвести подключение проводки, важно иметь познания в области электротехники. Схема подключения розетки прицепа изображена на рисунке 1.

Схема подключения прицепа

Рис. 1 Подсоединение прицепного на систему автомобильной электропроводки

Размещаем электророзетку на металлической раме, которая обеспечивает крепление прицепного устройства к кузову авто.При покупке обратите внимание на то, чтобы тыльная сторона имела резиновые уплотнения. Это нужно, чтобы обеспечить гидроизоляцию контактов электророзетки.

Подсоединение прицепного устройства к системе электропитания осуществляется там, где установлена колодка жгута из задних фонарей.

Блок согласования

Подсоединение автоприцепа требует внимания не только к тому, насколько схема розетки прицепа подходит к электророзетке на автомобиле. Когда мы пытаемся подключить прицепное устройство на автотранспортное средство вроде ВАЗ 2107, у нас не возникнет трудностей — проводка ставится напрямую. Водители современных авто знают, что реакция бортового компьютера на прицеп может быть негативной и привести к неполадкам. Чтобы этого избежать, можно изготовить блок согласования для фаркопа своими руками, схема его позволяет правильно организовать работу электросистемы.

При попытке включить противотуманные фары или поворотники такое устройство посылает сигнал на бортовой компьютер, используя при этом какую ветку электроцепи следует задействовать, и какое соединение для этого используется.Изготовив и установив смарт-коннект для фаркопа своими руками, вы обеспечите стабильную и правильную работу электросистемы и бортового компьютера.

Распиновка розетки прицепного устройства

При эксплуатации автомобиля с прицепом может любая схема подключения розетки фаркопа на ВАЗ 2106. В процессе работы по монтажу прицепного устройства важно, чтобы все электрооборудование работало в нормальном режиме. И не должно случиться так, что при нажатии на педаль тормоза вспыхивали бы поворотники.В розетке фаркопа можно использовать все доступные прицепы.

Как установить фаркоп на ВАЗ 2106

Установить прицепное устройство (фаркоп) нужно по следующему алгоритму:

Все работы удобнее всего проводить снизу автомобиля. Поэтому использовать смотровую яму, подъемник или эстакаду.
Отключаете от аккумулятора минусовую клемму.
Демонтируете обшивку багажника и избавьтесь от посторонних предметов.
Наметьте положение фаркопа относительно кузова. Наметьте расположение отверстий для крепежа.
Сделайте отверстия под крепежные элементы. Перед установкой прицепного устройства обязательно обработать антикоррозийными составами, иначе металл начнет ржаветь.
В качестве крепежных элементов используются болты, шайбы и гайки. Наживите их и затяните.
Просверлите два отверстия. Одно — в нижней части лонжерона, второе — в багажнике. Установите усиливающие накладки, чтобы значительно усилить крепеж и снять чрезмерную нагрузку с элементов кузова автомобиля.
На последнем этапе производится монтаж электропроводки. Он может быть выполнен одним из двух способов.

Стандартный метод подключения розетки

На прицепе имеется вилка, у которой 7 или 13 контактов. Не всегда он будет полезен, поэтому автомобилисты пользуются универсальным способом подключения розетки фаркопа. На большей части отечественных автомобилей «классического» семейства ВАЗ 2101-2107 не предусмотрен монтаж блоков согласования и управления.Поэтому розетка устанавливается под конкретный прицеп. Для этого нужно знать лишь распиновку вилки. Розетка соединяется жгутом проводов с задним фонарем автомобиля.

Перед подключением розетки фаркопа внимательно изучите проводку автомобиля. Лучший способ монтажа — это соединение розетки с задним фонарем посредством штекеров. Достаточно на 7 штекеров:

Масса (минус АКБ).
Левый поворотник.
Правый поворотник.
Стоп-сигнал.
Габаритные огни.

И пара резервных не помешает. В случае поломки можно быстро перекинуть провода с одного контакта на другой. Внимательно изучите схему заднего фонаря, чтобы при написанииже не ошибиться. И придется устанавливать другие предохранители. Стандартные, установленные на автомобиле, имеют запас по току около 25% — это нормальное значение, используемое при расчетах электрических цепей.

Универсальная методика подключения

Для владельцев современных автомобилей подключение розетки прочнее. И все это благодаря, что сама электропроводка намного сложнее. Придется установить специальный блок согласования. С его помощью происходит диагностика всей оптики прицепного устройства. И при повышении потребляемого тока (при коротком замыкании) водитель будет предупрежден. Оповещение и при выходе из строя одной из ламп (ток потребления при этом уменьшается).По этой причине опытные автоэлектрики используют устройство согласования.

Проведение монтажа розетки фаркопа на автомобили ВАЗ универсальным способом:

Устанавливает устройство и соединяете его с проводкой автомобиля. По схеме производите соединение разъемов. Для активации согласующего устройства нужно его включить, подав питание. Оптика на прицепе начинает работать, в зависимости от того, какой на нее поступает сигнал.
В редких случаях на блоке согласования и прицепе не соответствуют разъемы.Производителей электрики и прицепов много, поэтому и случаются подобные «разногласия». Но при наличии схемы распиновки вилки прицепа и электрики автомобиля можно решить эту проблему достаточно быстро.

Когда возникает необходимость транспортировки прицепа, мы сталкиваемся с вопросом установки фаркопа и подключения розетки для подключения электрики фаркопа.
Если с железом все более-менее понятно, то с подключением электрики вопросы.

Как подключить розетку фаркопа к электрике автомобиля?

Розетку можно подключить двумя способами:
◾стандартный;
◾универсальный.

Применение СТАНДАРТНОГО метода возможно только в том случае, если на автомобиле есть гнездо для подключения электрики фаркопа.
В таких случаях схема подключения прицепа вообще не понадобится приобрести только оригинальный комплект проводов (один конец втыкаем в предназначенное для гнездо, и второй конец заканчивается розеткой фаркопа, устанавливает розетку и все). ) присутствует в инструкции по эксплуатации машины.Это идеальный вариант, так как он не сопровождается внесением изменений в электрическую систему транспортных средств.

Но это достаточно редко встречающийся вариант.

Как правило применяется УНИВЕРСАЛЬНЫЙ способ подключения.

УНИВЕРСАЛЬНЫЙ способ 1: Автомобиль не оснащен современным электронным блоком управления.
этими электрическими проводами можно напрямую соединить с существующими электрическими цепями. То есть, провода, которые идут с разъема, подключаются к тем, что соединены с задней светотехникой.

УНИВЕРСАЛЬНЫЙ способ 2: Автомобиль оснащен мультиплексной шиной.
Блок управления тестирует заднюю оптику. Когда он определит, что она потребляет больше тока (в результате соединения с оптикой прицепа), водитель получит сообщение об ошибке. В таких случаях следует применять «блок согласования». Блок согласования подключается к штатной электрике машины, после чего уже сам блок передает соответствующие сигналы на светотехнику прицепа. Блок управления автомобиля не «видит» это устройство, поэтому проблем с подключением фаркопа уже не возникает.

При подключении электрики фаркопа, мы узнаем, что бывают различные варианты розеток для подключения электрик фаркопов.

Наиболее распространенные виды розеток имеют 7 и 13 контактов.
На легковых прицепах для перевозки различных грузов и техники, как правило, применяются 7-контактные устройства, а вот на прицепах-домах используются 13-контактные розетки.
По сути, разница заключается в использовании контактов, необходимых для активации фонарей заднего хода, другой электрической начинки домов-прицепов (автохолодильник, зарядка доп.аккумулятор и т.д.)

Распиновка 7 контактной розетки — Европа (DIN / ISO 1724)
1 Левый поворотник
2 + 12В (опция) или Задний противотуманный фонарь
3 Масса
4 Правый поворотник
5 Правый габарит и подсветка номера
6 Тормозные огни
7 Левый габарит

Распиновка 13 контактной розетки — Европа (DIN / ISO 11446)
1. Левый поворот (Желтый)
2. Задний противотуманный фонарь (Синий)
3.Земля для контактов с 1 по 8 (Белый)
4. Правый поворот (Зеленый)
5. Левая сторона габаритов и подсветка номера (Коричневый)
6. Стоп-сигналы (Красный)
7. Правая сторона габаритов и подсветка номера (Черный )
8. Задний ход (Розовый)
9. + 12В с аккумулятора (Оранжевый)
10. + 12В при наличии зажигания (Серый)
11. Земля для контакта 10 (Бело-черный)
12. Сигнальный провод (обычно запасной) ) (Бело-синий)
13. Земля для контакта 9

Легковой автомобиль не рассчитан для транспортировки и габаритного груза, а его багажника хватает только для перевозки домашних вещей и небольшого багажа.Для транспортировки более тяжелых и габаритных грузов необходимо использовать другие способы. Чтобы не перегружать автомобиль, оптимальным способом является применение специального прицепа. Его не обязательно покупать, так как требуется он довольно редко. Поэтому можно просто попросить его у знакомых или взять в аренду. Устройство прицепа несложное, при наличии навыков и инструмента его можно изготовить самостоятельно.

Для присоединения прицепа к автомобилю устанавливается фаркоп и специальная розетка фаркопа, для того, чтобы на прицепе работали стоп-сигналы, поворотные указатели и стояночные фонари.Подключить розетку фаркопа можно как самому, так и обратившись за помощью к специалистам.

Подключение розетки на отечественных автомобилейх более простое, так как наши автомобили имеют электрические простые схемы. Кроме этого сложность подключения розетки зависит от выбора схемы подключения. Для этого может потребоваться проведение некоторых испытаний с проводкой автомобиля.

Виды и устройство

Существует два вида розеток фаркопа, отличающихся друг от друга контактами и другими особенностями:

13-контактная розетка фаркопа

Такие модели чаще всего используются на американских и американских марках автомобилей.Вспомогательные контакты, находящиеся в розетке, применяются для подключения противотуманных плафонов и других устройств. Например, в качестве прицепа может быть небольшой домик на колесах. В нем кроме габаритных фонарей и стоп-сигналов необходимо питание различных устройств, которые будут подключать.

Левый поворот, аварийная сигнализация (желтый провод).
Противотуманные фонари, при наличии ее на прицепе (синий провод).
Отрицательный полюс питания, соединяемый с кузовом автомобиля, для контактов 1, 2 и с 4 по 8 на 35 ампер (белый провод).
Правый поворот (зеленый провод).
Правый габаритный огонь, номерное освещение (коричневый цвет).
Стоп-сигналы (красный цвет). Запрещается использовать прицеп без подключенного провода стоп-сигналов, это нарушает безопасность движения.
Левый габаритный фонарь, также соединяется с подсветкой номера (черный цвет).
Фонарь заднего хода (розовый цвет).
Положительный полюс питания, действующий даже при выключенном зажигании, соединенный напрямую с аккумуляторной батареей (оранжевый провод).
Положительный полюс, работающий только при включенном зажигании (серый провод).
Отрицательный полюс для 10-го контакта на 35 ампер, соединяется с кузовом автомобиля (черно-белый провод).
Запасное гнездо контакта, к нему можно подключить сигнальный провод (сине-белый).
Отрицательный полюс для 9-го контакта на 35 ампер.

7-контактная розетка фаркопа

Такие розетки обычно применяются на отечественных автомобилях. При этом применяются контакты для работы стоп-сигналов, ламп поворотов и огней габаритов. Это наиболее простой и популярный вид розеток фаркопа.

Левый указатель поворота.
Положительный полюс питания.
Отрицательный вывод.
Правый указатель поворота.
Правый габаритный фонарь и номерная подсветка.
Стоп-сигналы.
Левый габаритный фонарь.

Необходимые материалы

Сама розетка фаркопа, резиновое уплотнение и крышка. При покупке необходимо проверить качественное прилегание деталей корпуса, наличие люфта в гнездах контактов, выполненных из латуни, состояние и качество резьбы, крепежных винтов на контактах розетки.
Соединительные колодки, желательно с наличием гнезд предохранителей.
Одножильный изолированный провод для автомобильной проводки сечением не менее 1,5 мм 2.
Силиконовый герметик для автомобилей, любого производителя и цвета.
Металлическая или пластиковая гофрированная труба для прокладки жгутов проводов длиной 3 метра, набор пластиковых хомутиков для крепления жгутов проводов.

Перед тем, как собирать розетку и подключить провода, проверить герметичность и плотность соединений корпуса розетки с крышкой и заглушками, методом обливания водой.Если выявлены места с плохой герметичностью, то после окончательного монтажа и сборки их заделывают с помощью силикона.

Подключение к бортовой сети автомобиля

Широко применяемая на сегодняшний день розетка фаркопа — семиконтактная модель. Поэтому рассмотрим подключение к автомобилю этой розетки. Она применяется в случае, если на машине сигнальные лампы и световые устройства работают без микропроцессора.

Перед началом выполнения укладки и подключения проводки, необходимо приготовить электрическую схему вашего автомобиля и схему розетки фаркопа.По ней можно определять место и назначение проводов.

В продаже часто бывает набор проводов для подключения фаркопных розеток. Если такого не оказалось, то его можно самостоятельно изготовить. Для жгута применяют провод ПВС сечением не менее 1,5 мм 2 с двумя или тремя жилами, в зависимости от схемы подключения.

Для подключения к гнездам розетки потребуется к каждому гнезду по одному 1-жильному проводу для стоп-сигнала, указателей поворота, противотуманных и габаритных фонарей, освещения номера.Дополнительно следует использовать два провода на массу (отрицательный полюс) и на фонарь заднего хода (при наличии). Также потребуется по 5 одножильных проводов на правый и левый плафон и провод массы. В общей сложности должно получиться 11 жил.

Правые и левые стороны стоп-сигналов, габаритов и противотуманок срабатывают синхронно, поэтому можно сделать схему проще. Для этого соответствующие разъемы розетки можно подключить не двумя, а одним проводом, что и делают многие автолюбители.Число жил проводов сразу становится меньше, вместо 11 проводов будет всего 7. Это и соответствует количеству гнезд в розетке. Но в заводских жгутах предусмотрено разных подключение ламп своими проводами.

Заводитель применяет такую схему по следующим причинам:

Рабочий ток делится на два провода, чем уменьшается нагрузка и вероятность оплавления изоляции.
Увеличивается надежность работы фонарей.
Подключение и контроль работы фонарей и электрические цепей становится проще.
Можно использовать разные схемы подключения.

Достоинства схемы с меньшим числом проводов

Простая распиновка контактов и подключение жгутов.
Для функционирования любой спаренной системы стоп-сигналов или габаритных фонарей отводится по одному гнезду на розетке.

Недостатки

Вынужденное применение ламп для подключения 3-х одного 1-жильного провода, который только на нагрузку одной лампы.Такая трехкратная токовая перегрузка содействия перегреву и оплавлению.

Удобным способом проводов использование коммутационной колодки. Ее можно зафиксировать на кронштейне возле левого фонаря автомобиля. Перед установкой нужно просверлить в полу багажника отверстия, и одинарным проводом замерить длину необходимого жгута от розетки до колодки с небольшим запасом провода.

Порядок подключения

Отрезать 5 кусков провода отмеренной длины, подписать их по местам подключения.
Отмерить и отрезать проводник отдельно для ламп поворота на правый плафон и на освещение номерного знака. Длина первых этих проводов отличается от пяти штук, поэтому их лучше подключать отдельно. Маркировать провода желательно цветным фломастером или карандашом.
Концы проводов необходимо зачистить на 1 см, залудить припоем с помощью паяльника.
Согласно схеме подключения зафиксировать концы проводников в гнездах контактов розетки и установить уплотнительное кольцо.
Провода свернуть в жгут и протянуть в гофрошланг.
Закрепить на фаркопе розетку по схеме.
Проложить гофрированный шланг со жгутом проводов по запланированному пути.
Концы проводников жгута зафиксировать на коммутационной колодке.
Выполнить распайку розетки по схеме. Можно не делать дополнительный монтаж, а припаять провода к проводке автомобиля, заранее очистив часть их изоляции горячим паяльником. Места соединения необходимо заизолировать.

Подключение к разъемам двух фонарей

Провода подключаем к разъему правого и левого фонаря с разделением токовой нагрузки, так как потребляемый фонарями, расположенными прицепе, ток разделяется на правую и левую фонарей автомобиля. Соединение по такой схеме будет более безопасным. Нагрузка на провода спаренных фонарей уменьшается: была утроенной, а станет значительно безопаснее.

Этот способ похож на предыдущий.Он отличается лишь необходимостью соединения с контактами двойного числа проводов, увеличивается количество монтажных гильз.

По данной схеме розетка фаркопа подключена к автомобилю с соблюдением безопасности эксплуатации автомобиля.

Такую схему называют универсальной. Она рекомендована к широкому использованию. Розетка фаркопа подключается с помощью отдельного жгута проводников для управления лампами задних фонарей, противотуманок, освещения номерного знака, который подключается прямо на монтажном блоке.

Место подключения каждого провода электрической проводки прицепа до клеммы предохранителя, а значит, на нем нет дополнительной нагрузки. Чтобы предотвратить короткое замыкание дополнительная жгут нужно оснастить своей установочной колодкой, и link в багажнике машины.

В этом случае сложность подключения заключается в том, что необходимо укладывать в салоне машины жгут проводников для подключения розетки, и дополнительно тратиться на покупку дополнительных проводов.

Если в устройстве автомобиля имеется проверка состояния освещения приборов и электропроводки с использованием микропроцессоров, то дополнительные жгут для прицепа нужно подключать с помощью особых микрокоммутаторов. Такая работа по установке довольно сложная, требует участия опытного автоэлектрика.

Фаркоп Лидер-Плюс для ВАЗ 2107 (разборное) 1982-2014 гг. Артикул ВАЗ-11Н

Фаркопы Лидер-Плюс с несъемным креплением крюка выпускаются с шаром типа Н:

Технические данные	шар А
Диаметр сцепного шара (мм)	50
Вертикальная нагрузка на шар, не более (кг)	75
Допустимая полная масса прицепа, не более (кг)	1500

При разработке конструкции этого дополнительного оборудования были учтены:

параметры и особенности кузова марки автомобиля, на которую он будет устанавливаться, т. е. каждый из изделий оригинально;
интенсивность допустимой нагрузки. Рассчетная грузоподъемность фаркопа подтверждена лабораторными динамическими испытаниями, проводимыми по ГОСТ Р 41.55-2005;

Все части окрашены методом порошкового напыления черной полимерной краской с повышенной износоустойчивостью.
Как правило, фаркоп Лидер Плюс устанавливается на штатные места автомобиля, установленные заводом-изготовителем, без сверления дополнительных отверстий.
Снятие бампера необходимо. Установка моделей моделей не требует делать вырез на бампере, а значит целостность кузова и внешний вид авто сохранят свою первозданность.
Если завод-изготовитель автомобиля не оснащен штатными местами для установки фаркопа, дополнительно просверлить несколько отверстий в днище багажника и закрепить конструкцию болтовыми соединениями, используя усиливающие пластины.

Вся продукция Лидер Плюс проходит обязательную сертификацию, что является гарантией высокого качества.

В комплект поставки входит все необходимое для монтажа: балка ТСУ с крюком, метизы, схема установки, семиконтактная розетка, монтажные провода, подробная инструкция по подключению электрики, защитный колпачок и паспорт изделия. Все упаковано в термоусадочную пленку.

См. подробнее:

Подключение фаркопа к электронике машины своими руками • Сам автоэлектрик

Многим автомобилистам доподлинно известно, что фаркоп может облегчить жизнь, если есть попытки собственных грузов.Нанимать грузовое такси обычно бывает неоправданно, вот почему установка фаркопа может стать отличным выходом из ситуации. У данного устройства общая функция независимо от марки и модели автомобиля

Чем полезен фаркоп как устройство

Фаркоп еще именуют тягово-сцепным образом. Применяется оно для соединения автомобиля с прицепом для его буксировки. Некоторые приобретают его в готовом виде, некоторые предпочитают изготовление своими руками.

Совет: Чтобы подобрать подходящее для вашей марки машины устройство, можно обратиться в сервисный центр или на специализированное СТО.

Если вы хотите закрепить такое устройство своими руками, то потребуются дополнительные отверстия в днище машины и ее лонжероне. Может потребоваться сварочный аппарат и услуги электрогазосварщика. Дополнительно запаситесь наждачной бумагой и болгаркой, на которую можно прицепить шлифовочный круг.Покупаемые изделия должны соответствовать модели авто

Установка на автомобиле

Основной порядок действий

Вот как осуществляется подключение фаркопа прицепа на автомобиле:

Нам потребуется смотровая яма на эстакаде либо в гараже, на котором мы загоняем наше транспортное средство.
Теперь отключаем питание с электросети, отбросив клемму «минус» с аккумулятора.
Установка фаркопов потребует вынуть все из багажника и снять его обивку.
Само устройство нужно приложить к тому месту, где его нужно сделать и сделать специальные разметку.
В месте крепления сверлятся отверстия для отверстий сторон, которые лучше обработать антикоррозийным средством, чтобы продлить срок;
Как подсказывает фото к данной статье, мы можем производить затяжку сцепного устройства, используя гайки, шайбы и болты, а также подходящего размера.
Теперь потребуется снять нагрузку с рамы автомобиля и обеспечить более надежное крепление. Для этого мы делаем пару отверстий внизу лонжерона и изнутри багажного отделения с установкой усиливающих накладок.
Затягиваем все нужные болты ключами.

Закрепление на раме авто

Использование схемы подключения

Готовый фаркоп, как правило, обладает уже креплениями необходимыми отверстиями для, о чем позаботились производители фаркопов. Теперь мы можем приступить к подключению сцепного устройства.

Закрепленная болтами на кронштейне, розетка подключается к основной проводке. При подключении нужно смотреть на цвета проводов согласно схемы.Подключать нужно в стандартный разъем, который может быть 7-жильным и 13-жильным (только на иностранных авто).

Совет: В случае, если проводка розетки не соответствует проводке прицепа, то воспользуйтесь возможностью переходниками.

Монтаж на авто

Предлагается, при помощи которой мы можем осуществить подключение фаркопа к электронике машины:

Нам понадобится отверстие, расположенное в днище багажника для соединения розетки с остальной проводкой. В том случае, когда сцепное устройство изготовлено самостоятельно, придется сверлить отверстия самому. Продумайте место будущего размещения;
После того, как розетка на фаркоп установлена, протянем провод через отверстие в багажнике и подключим к розетке.

Определенную помощь может использовать схема подключения на Ларгус, если вы представляете именно эту модель

Во время подключения проводку нужно подключать таким образом, чтобы не перепутать порядок. При несовпадении проводов по количеству приобретите переходник для розетки.Защитить электропакет от внешних повреждений и короткого замыкания поможет специальная трубка, в которую нужно пропустить комплект проводки в сборе;
Закрепите провода на стенках багажника, аккуратно заложите их обивкой.
Можно подключить прицеп, проверять, какова высота от земли, и работоспособны ли его стоп-сигналы, повороты и ходовые огни.

Фаркоп можно установить на любой автомобиль. Точки установки указаны в инструкции к изделию

Электроработы

Обратите внимание! Если вас не устраивает такая технология, придется купить бампер с заводским вырезом.

На фото — установка на ВАЗ девятого поколения

Может процесс и обратная ситуация, когда в сцепном устройстве нет необходимости. Например, владелец приобрел транспортное средство с установленным фаркопом, но желает его снять.В этом случае потребуется проделать обратную работу, чтобы разъединить собранную вместе проводку.

Точно так же, как происходило подключение розетки фаркопа, таким же образом мы отключим ее.
Механически можно демонтировать его с помощью специального ключа.
Если его нет — то придется срезать болты или сварочные швы. Такую работу лучше поручить опытным слесарям и электрикам.

Какие бывают сцепные устройства

Существуют следующие виды фаркопов, исходя из крепления и предназначения:

Например, фиксированные, которые ставят на кузов с использованием болтов либо сварки. Снять их намного сложнее, вот почему они обычно выдерживают самую долгую эксплуатацию. Некоторым владельцам машин необходимо иметь возможность снимать и заново сцепное устройство. В этом случае на помощь придут съемные фаркопы.
Иногда встречаются устройства фланцевого типа, которые обычно крепятся на специальной площадке транспортных средств. Существует классификация фаркопов по тоннажу, а также типам транспорта, на котором они применяются.

Монтируемые быстросъемные устройства

До недавнего прошлого проблема сцепления решали гораздо проще — попросту приваривался к кронштейну крюк, и снять такое устройство уже не было никакой никакой.Сегодня такой подход выглядит, как минимум, неразумным, ведь лучше приобретать и ставить такой фаркоп, который может складываться и прятаться.

С тех пор производство фаркопов шагнуло далеко вперед. К тому же, торчащий сзади машины крючок дополнительная безопасность безопасному движению.

Как прочность соединения

Чтобы сделать соединение с фаркопом еще более надежным, в комплектации с ним идут усиливающие пластинки. Для самого устройства нам понадобятся в кузове отверстие от 12,5 до 13 мм.Через усиливающую пластину и гайку с болтом крепится сам фаркоп. Желательно подложить под металл шайбочку.

При установке электрической проводки постарайтесь добиться качественной изоляции, чтобы не попадала влага с ее разрушительным действием. Выполнить все этапы подключения фаркопа вам поможет видео в этой статье. Любые работы можно провести качественно, если внимательно изучить инструкцию прежде, чем начать орудовать инструментом. На некоторых автомобилях во время установки придется демонтировать задний бампер

Недостаточно ограничиться прикручиванием сцепки к бамперу машины.К устройству нужно еще выводить электророзетку для возможности питания электропотребителей самого прицепа.
Прокладывать проводку через всю машину нет необходимости. Возле места расположения задних фонарей машины обычно находится жгут, к которому и осуществляется запитывание.
Такую работу несложно провести собственными силами или обратиться к сторонним специалистам, имеющим опыт и навыки.

Еще один вариант быстросъемной модели

Если не получается сразу подключить прицеп к сети основного транспортного средства, может потребоваться покупка так называемого адаптера, или блока согласования.

В завершение

При выборе фаркопа на Фольксваген Поло седан или другой европейский автомобильный бренд, отдавайте предпочтения качественным производителемм и их изделиям. Теперь, если у вас стоит прицеп в гараже, ему больше не придется пылиться. Осталось провести государственную регистрацию и можно пользоваться. Удачи на дорогах!

распиновка розетки фаркопа своими руками, видео

Фаркоп является одним из наиболее важных элементов автомобиля, если машина используется для транспортировки габаритных грузов в прицепе.Но покупая прицеп, многие автомобилисты сталкиваются с вопросом подключения фаркопа своими руками, об этом мы расскажем ниже. Вы сможете узнать, какова схема подключения прицепа и распиновка розетки фаркопа. Также научитесь правильно подключать устройство.

Содержание

[Раскрыть]

[Скрыть]

Установка

фаркопа осуществляется в такой Монтаж:

Автомобиль загоняется на эстакаду или смотровую яму.Проводку транспортные средства обесточить, для этого отключить АКБ.
Уберите все, что есть в багажнике. Речь идет не только о личных вещах, но и ремкомплекте, запасном колесе. Также следует снять обивку, отсоединив все клипсы.
Фаркоп подставить к месту монтажа. Зафиксируйте устройство, правильно отметьте места, которые будут устанавливаться крепежные элементы.
Далее необходимо просверлить отверстия везде, где будут установлены крепежи. Чтобы избежать неисправностей в будущем, для крепежных компонентов необходимо обработать антикоррозийным средством.Это поможет увеличить ресурс эксплуатации.
Используя болты и шайбы, установите их в отверстия и хорошо затяните, для этого применяя соответствующий ключ.
Затем необходимо сделать еще два внутри багажника и снизу лонжерона, в процессе работы используйте усиливающие отверстия накладки. Это позволит не только усилить крепление, но и будет снятие нагрузки с кузова.
Далее, вставляются болты и устанавливаются накладки. Завершающим этапом будет монтаж электрической части.Чтобы все сделать правильно, рекомендуем прислушаться к советам, о которых узнаете ниже. Выберите один из двух методов. Подробнее об установке фаркопа сможете узнать из видео ниже.

Как подключить розетку фаркопа?

Логическое подключение прицепа легкового автомобиля и вилки фаркопа на 7 или 13 коннекторов, следует разобраться, по какой схеме будете подключать. Подключение фаркопа в домашних условиях осуществляется в соответствии с одной из двух схем — стандартной или универсальной.Стандартный вариант подключения смарт-розетки на 13 или 7 коннекторов к проводке электрики будет актуален, если на устройстве и прицепе автомобиля представлены разъемы. Благодаря контактам разъемов возможно соединение, тогда автолюбитель может производить все работы при отсутствии схемы подключения прицепа.

Обозначение коннекторов в розетке для монтажа проводки фаркопа

Суть действий будет заключаться в том, чтобы правильно подключить контакты смарт-розетки на 7 или 13 коннекторов с гнездом.Часто распиновка розетки фаркопа и согласование указывается в сервисной книжке к машине. Если при подключении разъемов смарт-розетки на 7 или 13 контактов для правильного согласования с прицепом необходимо внести изменения в схему электрики проводки, то этот способ будет не актуален. Автолюбителям приходится использовать универсальный метод, поэтому готовы помочь разобраться в каждом из них.

Стандартный метод

В большинстве старых отечественных авто не предусмотрено блок управления и согласования.Автолюбителю можно подключить смарт розетку на 7 или 13 контактов к электрике благодаря использованию имеющейся проводки. В этом случае человек избавляет себя от необходимости применять какие-либо разветвители. То есть, по сути, подключение фаркопа сводится к тому, чтобы соединить проводку с электрикой авто, чтобы на прицепе правильно работала оптика.

Стандартная схема монтажа фаркопа

В этом случае первое, что следует сделать — это изучить схему подключения розетки на 7 или 13 контактов к блоку согласования.Приобретенная розетка подключается так, чтобы контакты были подключены к колодке жгута задней оптики автомобиля. Для этого используются соответствующие разъемы.

При диагностике задней оптики можете выявить специальное небольшое окошко. Производители оснащают корпусы оптики дополнительными разъемами, чтобы при необходимости автомобилист не столкнулся с проблемой замены лампочки. Но будьте готовы к тому, что после работ останется еще один проводок, потребуется его с помощью второго поворотник к прицепу автомобиля.

Как решить такую проблему правильно:

Проблему можно решить методом подключения к объемным клипсам.
Перед началом работ сам проводок следует прочистить от изоляции, после чего подключить его к кабелю, идущим из разъема смарт розетки на 7 или 13 контактов. Для надежного подключения провода электрики авто прицепа необходимо будет припаять.

Если ремонтные работы будут проводиться таким образом, то заранее желательно подготовить схему электрики в машине.Это произойдет, если впервые произойдет эта операция в любом случае, иначе вероятность того, что что-то сделаете неправильно, очень велика. Поэтому при выполнении работ по монтажу смарт-розетки на 7 или 13 контактов (такие устройства наиболее популярны), ориентируйтесь на данные, структуру в схеме. Подробная схема подключения разъемов указана на фото и видео.

Универсальный метод

Если владельцем современного транспортного средства, то подключение розетки фаркопа осуществляется другим универсальным методом.Все потому, что новые авто оборудуются более сложной сложной проводкой, метод монтажа без использования блока согласования не подойдет. Блок согласования информации о роли приставки, одной из основных опций устройства является регулярный мониторинг состояния задних фонарей. Когда блок согласования выявит, что норма потребления тока повысится, он предупредит автомобилиста о появившейся ошибке.

Универсальный способ подключения проводки

.Его подключение актуально и в том случае, если потребуется правильную настройку передачи сигналов управления с помощью специальной мультиплексной шины.

Итак, как осуществляется монтаж:

Автолюбителю необходимо осуществить монтаж блока согласования, как понимаете, к проводке машины. Следует правильно подключить разъемы, если есть схема — то викорируйте ее. Затем активируйте работу блока согласования, при включении заметите, что на заднюю оптику автомобиля начнут поступать соответствующие сигналы.После этих действий блок управления будет не в состоянии распознать подключенное устройство согласования. Соответственно, сможете без проблем подключить фаркоп.
Бывает, что разъемы в прицепе и на блоке согласования не соответствуют друг другу. В этом случае разъемы имеют разные контакты, используемые сегодня производителей прицепов, использующие разные технологии при производстве, достаточно. Если это так, и у вас нет опыта в работе с электрикой в автомобиле, рекомендуем обратиться к мастерам.Только схема подключения и распиновка должна понимать, что делать. Многие автолюбители, понимая, что к чему подключается, могут решить вопрос без помощи специалистов, но экспериментировать с методами решения такой проблемы не советуем. По аналогичной схеме осуществляется монтаж грузовых прицепов.

Помните, что монтаж части электрической важен, от этого зависит безопасность на дороге. Иначе можете не получить штраф от ДПС, но и стать причиной аварии.Ведь автолюбители часто указывают на необходимость торможения и остановки на дороге благодаря задней оптики на других авто. После монтажа и в целом перед каждой поездкой необходимо убеждение в работоспособности оптики на прицепе.

Видео «Монтаж проводки фаркопа»

Загрузка …

4 фото схемы подключения, распиновка розетки фаркопа (7 пин)

Особенности подключения ТСУ, схемы подключения устройства на 7 пин, обозначения по цветам, схемы подключения вилки, схемы подключения розетки фаркопа.

ТЕСТ:

Чтобы понять, обладают ли вы достаточной информацией о ТСУ.

Сколько есть разновидностей розеток?

а) Для легковых автомобилей выпускается три вида розетки. Тринадцатиконтактная, применяемая в России. Американская или Европейская на 7 пин. И имеется специальный разъем.

б) В продаже имеется два вида розеток. Русская на 13 пин и Американская на 7 контактов.

Что обозначает контакт, отмеченный буквой «L»?

а) провод, направляющий к левому поворотнику.

б) Провод правого поворотника.

в) Провод, включающий правый и левый поворотники.

Зачем на розетки ставят крышечки?

а) Крышка нужна, чтобы эти провода не были подключены к лишству.

б) Она служит защитой, предохраняющей розетку от внешних воздействий. Крышка нужна в тот момент, когда авто фаркоп не соединён с прицепом.

Какие контакты можно срастить, чтобы упростить процесс сборки?

а) Сращивать можно контакты двух фар, заднего хода, стоп-сигналы, противотуманку и габаритные огни.Все они включаются синхронно.

б) Соединять разрешено любые контакты. Так работа пойдёт проще.

Что обозначает контакт, отмеченный «54G»?

а) Подключение к задней противотуманке.

б) Подсоединение к стоп-сигналам автомобиля.

Ответы:

а) Есть три вида розеток — русская на 13 контактов, американская или европейская на 7 пин, а также специальный разъем.
А) Буквой «L» обозначается ровод, подсоединяющийся к левому поворотнику.
Б) Крышка на розетке служит в качестве защиты от воздействий. Ее закрывают, когда фаркоп не подключен к прицепу.
А) Для упрощения работы, сращивают следующие контакты: двух фар, заднего хода, стоп-сигналы, противотуманку и габаритные огни. Возможность соединения объясняется тем, что все они включаются синхронно.
А) Обозначение «54G» — это подключение к противотуманным фарам автомобиля.

Чтобы перевезти объемный груз, на автомобиль крепится надежный прицеп.Подсоединение происходит посредством ТСУ и плотного контакта с его розеткой. Необходимо подключить контакты, чтобы на прицепе при езде срабатывали задние фары, сигнализирующие участникам дорожного движения, что водитель совершает разнообразные действия, правильно к примеру, поворот. Чтобы правильно подключить сигналы, потребуется изучить схему подключения прицепа, а также распиновки розетки фаркопа.

Определение : Распиновка розетки прицепа — это схема разъемов, необходимая для соединения автомобиля с прицепом своими руками. Подключение электрики требуется, чтобы на прицепе работала вся осветительная техника, согласно правилам дорожного движения.

Виды разъемов распиновка и схема подключения для авто типа Лада Веста, Рено Дастер

Разъем фаркопа иногда называют обычным штекером. При помощи этого устройства можно соединить электропроводные элементы транспорта с прицепом. Имеется несколько разновидностей разъемов:

Тринадцатиконтактная розетка используется в основном в России.
Американский или Европейский стандарт имеет 7 пин, то есть 7 пиновых разъемов.
Также выпускается специальный разъем.

Распиновка фаркопа на 7 контактов предполагает применение нескольких поводков. Их толщину должна равняться 1,5 мм или 2 мм. Используются 6 проводов по 1,5 мм и один провод в 2 миллиметра.

Рисунок 1. Схемы распиновки 7 контактного разъема

«L» обозначает провод, направляющий к левой стороне автомобиля — поворотник.
«54Г». Предназначается для подключения к задней противотуманной фаре.
«31» — провод — «минус». Он имеет толщину в 2,5 мм.
«R» подключается к правому поворотнику.
«58 R». Идет на правый габарит и подсвечивает номерной знак автомобиля.
«54» отвечает за стоп-сигналы.
«58». Это левая сторона габаритов.

Как избежать ошибок при подключении распиновки на 7 пин

Чтобы не совершить ошибок, следуйте схемам.

Ниже представлен рисунок на 7 пин. Расцветка стандартная и используется на автомобилях российской сборки, например, на ВАЗ 2107. Иногда встречаются и некоторые отклонения по цветам. Если используется европейский автомобиль, вроде Рено Дастер, то разъемы могут быть задействованы не все.

Рисунок 2. Схема по цветам

Пояснение по цветам:

Управление левыми поворотниками.
ПТФ. На иностранный автомобильх обычно этот контакт не используется.
Масса.
Управление правыми поворотниками.
Левые габаритные огни.
Стоп-сигналы.
Правые габаритные огни.

Семиконтактный разъем на современных иностранных автомобилях чаще всего не используется. Там подключают 13 пин. Если на прицепе установлен старый образец штекера, то его необходимо подключить к новому евроразъему при помощи проводника. Это намного проще, чем заменять разъём на автомобиль целиком.

Рисунок 3. Альтернативный вариант схемы.

Ответы на 3 часто задаваемых вопроса о подключении розетки фаркопа

Куда крепится дополнительная розетка?

В случае, если потребуется установить дополнительную розетку ТСУ, крепить ее необходимо в подрозетник фаркопа.

Как соединить контакты?

Контакты соединяются при помощи схемы распиновки. Если производитель добросовестный, то в коробку обязательно будет вкладываться инструкция по правильному размещению. Если распиновка отсутствует, тогда автолюбителю придется самостоятельно определить распространение всех контактов.

Какие нужны материалы для установки розетки?

Список обязательных материалов:

Розетка для фаркопа.
Различные приспособления для демонтажа бампера.
Термоусадка и изолента.
Крепежная пластина и другие крепежные элементы.
Гаечные ключи и отвертки. Потребуется использовать разные размеры.
Хороший паяльник.
Если в комплекте не предусмотрены провода, тогда необходимо найти медные с подходящей толщиной.
Клеммы, которые будут соединяться с проводами. Обычно они продаются вместе с фаркопом, но если в упаковке их нет, тогда нужно посетить рынок или строительный гипермаркет для покупок.
Схема для подключения. Лучше всего иметь ее на бумажном носителе. По памяти соединять нежелательно. Если распечатать не удалось, тогда скачайте схемы на свой смартфон, чтобы постоянно сверяться с правильностью соединения.

Автомобилистам, решившим образом установить ТСУ, и произвести монтаж розетки, необходимо запомнить одно правило: каждая жила в многожильном кабеле должна в толщину составлять не меньше полутора миллиметров.

Еще важно знать 5 нюансов о подключении :

Рисунок 4. 5 нюансов о подключении розетки фаркопа

Посмотрите на картинке разъем фаркопа. Выключение не составит особой сложности, особенно если имеется универсальный составляющий элемент, представляющий собой разъем фаркопа.Очень удобно соединение в том случае, если вилка и розетка совпадают по разъемам. Соответственно, розетка, состоящая из семи контактов, должна подключаться к семиконтактной вилке. В таком варианте можно будет нужное обычное, не забывай совмещать гнезда с подключением розетками.

Рисунок 5. 7 пинРисунок 6. Крышка

Предварительно ознакомьтесь с расположением всех семи подключаемых разъемов. Если они совпадают визуально, то можно просто попробовать соединить одно к другому. Если розетка фаркопа качественная, то на ней обязательно должна быть крышечка. Она нужна для предохранения от различных внешних воздействий. Такая защита потребуется в тот момент, когда авто фаркоп не соединён с прицепом.

Рисунок 7. Сращивание

Подключить электронику можно более простым способом. Чтобы совершить подобную операцию, необходимо объединить несколько поводков в группу, и создать результативный симбиоз электрических сигналов. Сращивать можно контакты двух фар, заднего хода, стоп-сигналы, противотуманку и габаритные огни.Это объясняется тем, что при эксплуатации автомобиля они были объявлены синхронно. Крепление при помощи кронштейнов.

Следующий способ предполагает изменение электросистемы автомобиля. Это изменение заключается в объединении нескольких проводов, которые ведутся к задней световой, и сигнальной электрике прицепа. Их необходимо соединить с проводами от сцепного устройства. Если на автотранспортном средстве стоит сложная электросхема, тогда придется потратить чуть больше усилий, чем в предыдущих вариантах. Если сигнальные и световые лампочки автомобиля работают без специального микропроцессора, тогда можно подключить 7-канальный фаркоп разъем. Перед тем как начать операцию, следует убедиться, что проводков хватает. Если есть необходимость, то элементы проводки можно изготовить своими руками, используя медный трехжильный полторамиллиметровый провод. На них должна стоять маркировка «ПВС».

Если подсоединение происходит напрямую, перед глазами должна находиться схема фаркопа, а также схема розетки автомобиля.

Розетка фаркопа

правильно произвести соединение, необходимо по одному проводу подать на поворотные сигналы, стопы, а также габаритные и противотуманные фары, также туда подключаете освещение номерных знаков. Также необходимо соединение нескольких проводов, которые идут на массу, фару заднего хода, если такая есть. На электронные блоки также устанавливают специальный переходник. Речь идёт о блоке согласования между электрикой, фаркопом и прицепной части автомобиля. При наличии такого соединения, все подключаемые части будут работать бесперебойно и не создавать проблем автомобилисту. Подключение блока согласования фаркопа производится своими руками.

Подключение схем фаркопа всегда поможет в работе, если возникли трудности.

Подключение розетки для прицепа

Топ-5 лучших производителей фарк-в автомобили типа ВАЗ 2110, Тойота Хайлюкс

Очень часто автолюбителям приходится перевозить габаритные грузы.На крышу машины вроде ВАЗ 2110 помещать их неудобно и небезопасно. Именно поэтому приходится заниматься подключением прицепа. Это необходимо делать правильно — через фаркоп. Но чтобы произвести надежное соединение, потребуется покупать устройство от хороших производителей, которые уже давно зарекомендовали себя на рынке с положительной стороны. Некачественное оборудование к серьезным последствиям — если отключатся поворотники на прицепе, то возможно образование дорожно-транспортного происшествия.

Список лучших производителей:

Bosal. Производитель предоставляет своим клиентам широкий ряд продукции. Все компоненты качественно соединены. Используются лучшие комплектующие. С всегда дают инструкцию по применению. Она понятная и наглядная.
Thule. Фирма также известна под маркой Brink. Модели быстросъемные, а потому придется не долго возиться с подключением и разборкой. Качество материалов и сборки очень хорошее.Бренд надежно зарекомендовал себя.
Авто-Хак . Это модель имеет самые приемлемые цены, но при этом качество конструкции одно из лучших. В магазинах можно найти широкий выбор продукции. Имеются также быстросъемные модели.
Балтекс. Приобретать можно людям с отечественными, а также китайскими автомобилями. Качество изготовления хорошего, но несколько уступает предыдущим моделям. Крепеж изготавливается из нержавейки, а потому можно без проблем ездить с прицепом под дождем.
Авто С . Подходит для китайских и российских автомобилей, как для Тойоты Хайлюкс, так и для Лады Веста. Цены очень низкие.

Фаркоп своими руками — как сделать блок согласования и другие детали, описание с чертежами

При необходимости отбуксировать крупногабаритный груз в место назначения разумнее использовать прицепом, соединенным с автомобилем через фаркоп. Однако классические модели отечественного автопрома — к примеру, ВАЗ 2107 — таким агрегатом не были.Вместо использования разработчиками проушины для крюка буксировочного троса. Их расположение требует особого навыка от водителя при движении в такой сцепке. Поэтому владельцы таких транспортных средств стремятся создать фаркоп своими руками.

Что собой представляет фаркоп и для чего нужен

Фаркопом называют тягово-сцепное устройство, предназначенное для буксировки прицепов. Если автовладельца не устраивает объём багажника, предусмотренный при выпуске модели, то установка подобного приспособления становится компромиссным вариантом. Он пользуется заслуженной популярностью среди владельцев частных домовладений и любителей рыбной ловли, так как наличие прицепа позволяет:

привезти строительные материалы;
вывезти крупногабаритный мусор с участка;
вытянуть другую машину из кювета или отбуксировать её до мастерской;
отправиться на рыбалку с лодкой и прочими приспособлениями для активного отдыха.

Виды

Выпускаемые гигантами автомобильной промышленности фаркопы различаются по конструкционным особенностям, характеристики использованного метала (сорт, прочность, упругость, коррозионная устойчивость), формам крепежа, наличию электропроводки, к устойчивости рывкам и т. Д.п. Одно из самых популярных оснований для классификации — съёмность конструкции:

стационарные фаркопы устанавливаются один раз и «на всю жизнь»;

Стационарны фаркопы делают, как правило, на совесть

съёмные модели прицепного устройства позволяют монтировать их только в случае необходимости, однако требуют дополнительных крепёжных элементов.

Съёмный фаркоп — более мобильный вариант

По типу различают прицепные устройства следующих типов:

А — устанавливают, если груз не превышает 1,5 тонн, прост и удобен в эксплуатации, может быть оперативно демонтирован;
Н — менее распространён по аналогичным ему по грузоподъёмности типом А, но также используется отечественными автолюбителями;
F и G — регулируются по высоте крепления, отличаются по количеству отверстий для крепежа, подходят для внедорожников с прицепами массой до 3,5 вместе с грузом;
V — не регулируется по высоте, как первые два типа, но с повышенной грузоподъемностью (до 2,5 тонн)

Необходимые материалы и инструменты

При стандартной схеме крепления фаркопа к автомобилю понадобится приготовить следующие инструменты и материалы:

сварочный аппарат;
дрель и свёрла к ней;
болгарка;
гаечные ключи в наборе;
пассатижи;
паяльник;
изолента;
метровая штанга из железа;
полуметровая балка-уголок;
кронштейны;
подрозетник из металлического кольца;
крюк или шаровый механизм со встроенными проушинами;
закладная;
болты с гайками М12 и М16;
шайбы на 12 и 16;
саморезы;
пятижильный кабель.

Как изготовить фаркоп своими руками

Процесс самостоятельного изготовления фаркопа начинается с максимально возможной транспортируемой массой, общей массой пустого прицепа. От полученной величины и частоты использования зависит выбор крюка сцепного устройства правильной формы:

при грузоподъёмности не более 1,5 тонн использовать простой и надёжный в эксплуатации крюк, прикрепляемый двумя болтами;
если прицепиться к машине в редких случаях, то стоит обратить внимание на агрегаты, снабженные муфтовыми соединениями — они быстро монтируются и так же оперативно демонтируются при необходимости;
при грузоподъёмности в 1,5 — 3 тонны выбор стоит отдать в пользу торцевого крюкового устройства;
, если крюк также будет изготовлен своими руками, следует давать тяговую нагрузку больше 900 кг (общая масса груза и прицепа).

Схема сборки фаркопа

Выбрав модель крюка, переходят непосредственно к алгоритму изготовления фаркопа:

В металлообрабатывающей мастерской заказывают несущую балку — важнейшую часть сцепного устройства. При наличии соответствующих навыков можно изготовить ее самостоятельно, приварив газосваркой к метровой трубе балку-уголок.
Ферму прикладывают к днищу автомобиля, намеченные отверстия для монтажа кронштейнов и других элементов.
Проверяют качество просверленных отверстий и примеряют крепёж.
Присоединяют к ферме крюк посредством вкручивания двух болтов.
Справа или слева приваривают кольцо, выполняющие функции подрозетника.
Шлифуют все поверхности болгаркой и накладывают два слоя грунтовки.
Балку окрашивают аэрозольной краской и проводят антикоррозийную обработку.
На моей балке примерочная конструкция из крюка.
Затяжку болтов и гаек осуществляют попарно до упора.

Фаркоп, разложенный на составные части

В определенных случаях может потребоваться установка дополнительного элемента — блока согласования для фаркопа, который позволяет избежать нагрузки в электроцепи транспортных средств.

Такой блок понадобится, если ваш автомобиль:

снабжён фонарями на светодиодах;
на дисплее бортового компьютера выводятся сведения об уровне рабочих жидкостей, состояния внешнего освещения и пр.;
произведён за рубежом.

Подключение фаркопа

Подключение фаркопа к автоэлектрике — финальный этап

После установки металлической сцепной конструкции следует подключить фаркоп к автоэлектрике. Для этого необходимо соблюсти следующую последовательность действий:

пакуют проводку в термоусадочную трубку или обматывают изолентой;
демонтируют обшивку багажника;
жгут провода протягивают в отверстие для провода подсветки номерного знака;
со стороны багажника монтируют предохранители;
от предохранителей тянут провода к задним фарам, а противоположный конец провода снабжают наконечниками;
монтируют провода через наконечники к соединительной вилке под розетку прицепа;
фиксируют жгут изолентой.

Осталось дело за малым — проверить работу фар и организовать тестовую езду с пустым и полным прицепом вдали от оживлённых дорог, меняя режимы вождения. При тест-драйве обращают внимание на степень деформации балки, резьбовых затяжек, устойчивость крюка к истощению и пр.

Особенности эксплуатации и ухода

Обработка мест фаркопа с кузовом мастикой снижает вероятность негативных проявлений коррозии. С этой же целью проводит антикоррозийную обработку всех металлических элементов до начала монтажа всей конструкции.

Самодельные фаркопы служат источником дополнительной опасности во время движения, поэтому при их регистрации требуется получение и производственное согласование в ГИБДД . В случае невозможности пройти плановый техосмотр или выехать на таком модернизированном авто за рубеж. Ошибки в изготовлении и установке могут стать средством:

разрыва кузова;
отрыва балки;
разворота транспортных средств;
переворота машины «с ног на голову».

Схема подключения розетки фаркопа: основной порядок действий

Чем полезен фаркоп как устройство

Видео “Фаркоп своими руками”

Установка на автомобиле

Основной порядок действий

Использование схемы подключения

Монтаж на авто

Электроработы

Какие бывают сцепные устройства

Как добиться прочности соединения

Видео “Установка”

Самостоятельная установка фаркопа на ВАЗ 2107

Почему лучше купить заводской фаркоп, чем изготавливать самостоятельно

Комплект фаркопа заводского производства

Установка прицепного

Схема подключения прицепа к автомобилю своими руками: распиновка розетки фаркопа

Особенности установки фаркопа

Как можно подключить розетку?

Стандартный способ

Универсальный

Фотогалерея «Схемы подключения»

Видео «Как сделать тягово-сцепное устройство в гаражных условиях?»

Как установить фаркоп на ваз 2107

Самостоятельная установка фаркопа на ВАЗ 2107

Почему лучше купить заводской фаркоп, чем изготавливать самостоятельно

Комплект фаркопа заводского производства

Установка прицепного

Установка Фаркопа — Лада 2107, 1.6 л., 2002 года на DRIVE2

Фаркоп на ВАЗ 2107: назначение, типы, процедура установки

Недостатки самодельных фаркопов

Разновидности фаркопов на Ваз 2107

Комплектация “заводского” фаркопа

Установка фаркопа на ВАЗ 2107

Розетка на фаркоп (монтаж и подключение) — Лада 2107, 1.6 л., 2008 года на DRIVE2

Как правильно установить фаркоп на ВАЗ 2107?

Комплектация

Что необходимо помнить?

Установка

сварка, покраска, установка на машину — Лада 2107, 1.6 л., 2008 года на DRIVE2

Установка фаркопа на ваз 2107

Какой фаркоп подойдет к Ладе ВАЗ 2107?

Комплектация ТСУ и инструменты

Как Установить Фаркоп На Ваз 2107 Видео

Оборудование

Что запомнить?

Монтаж прицепа ВАЗ 2107 тяговый

Установите ОСВЕЩЕНИЕ на ВАЗ

монтаж

You may also like

Как установить фаркоп на ВАЗ 2107?

Что необходимо помнить?

Установка фаркопа на ВАЗ 2107.

распиновка розетки фаркопа своими руками, видео

Установка

Как подключить розетку фаркопа?

Стандартный метод

Универсальный метод

Видео «Монтаж проводки фаркопа»

Подключение фаркопа проводки

Схема электропроводки прицепа легкового автомобиля

Схема соединения прицепа легкового автомобиля

Как подключить электропроводку легкового автомобиля своими руками?

стандартный метод

универсальный метод

Советы профи

Распиновка розетки фаркопа, как подключить разъем

Разъем фаркопа

Подключение розетки фаркопа, возможные варианты

Стандартная и универсальная схемы подключения розетки фаркопа

Как установить фаркоп на ВАЗ 2106

Стандартный метод подключения розетки

Универсальная методика подключения

Схема подключения розетки фаркопа для начинающих

Видео “Фаркоп своими руками”

Установка на автомобиле

Основной порядок действий

Использование схемы подключения

Монтаж на авто

Электроработы

Какие бывают сцепные устройства

Заводитель применяет такую схему по следующим причинам:
