Не работает спидометр на ВАЗ 2110: диагностика неисправности, замена своими руками

Содержание:

  1. Виды поломок
  2. Нюансы замены
  3. Замена датчика скорости

Вряд ли стоит напоминать, что спидометр позволяет определить вашу текущую скорость движения, а также обеспечить информацией о пройденном количестве километров за определенный отрезок или за весь период эксплуатации вашего ВАЗ 2110.

Упавшая стрелка

Сегодня большинство отечественных «десяток» оснащены электронным одометром. С ними приключаются всевозможные неисправности и проблемы, проявляющиеся тем или иным образом.

Нельзя сказать, что его поломка является чем-то очень серьезным. Но когда стрелка упала вниз или прыгает от одного показания к другому, хотя скорость вы при этом не меняете, приятного в подобных ситуациях мало. Самое главное — вы не способны контролировать собственную скорость. А это приводит к ненужным штрафам и более печальным последствиям.

Потому если со спидометром возникли неполадки, его следует отремонтировать или заменить.

Виды поломок

Существует несколько причин, из-за которых может перестать эффективно работать спидометр. Рассмотрим их в нашей таблице.

Тип поломки

Способ устранения

Окислились контакты

Данный тип неисправности самый несерьезный. Но из-за этого стрелка падает вниз или прыгает. Для устранения поломки зачистите контакты от скопившейся грязи

Перетерлась проводка

Определить неисправность можно по падающей или прыгающей стрелке после запуска мотора. Но визуально она проявляется не всегда. Для определения перетирания выполняется прозвон проводки тестером

Отказывает в работе датчик

Самый эффективный способ проверки — извлечь старый датчик скорости и поставить на его место новый. Если спидометр заработает после этого, причина очевидна. Датчик ломается из-за нарушения герметичности корпуса, вследствие чего внутрь проникает влага, грязь

Проблема с разъемами

Разъемы в десятке расположены так, что находятся под постоянным воздействием грязи. От этого стрелка может начать прыгать или падать вниз. Единственная мера — проверить и очистить разъемы

Износ привода

Изношенный вал — не редкая причина отказа спидометра. Данную неполадку можно назвать наиболее распространенной при прыгающей стрелке спидометра. Потребуется замена вала

Не торопитесь покупать новое устройство для замены. Сначала проверьте старый спидометр на предмет возможных неисправностей, опробуйте методы их устранения.

Нюансы замены

Расположение спидометра всем известно — это основная часть приборной панели, один из двух крупных указателей, находящийся рядом с тахометром.

Демонтаж щитка

К сожалению, особенность ремонта спидометра на десятке такова, что приобрести запчасти для этого агрегата практически невозможно. Потому единственное решение — это замена всего щитка.

Единственным преимуществом замены щитка со спидометром является возможность смотать пройденный пробег. Так что затраты на ремонт частично могут компенсироваться тем, что ваш одометр будет показывать пробег значительно меньше реального. А это выгодно можно использовать при продаже автомобиля.

Замена ДС

После проведенной диагностики вы обнаружили, что стрелка падает или постоянно скачет сверху вниз из-за неработающего датчика скорости, то данную проблему вполне можно решить своими собственными руками.

Снятие датчика скорости

Для работы вам пригодятся специальные ключи. Замену датчика скорости рекомендуется выполнять над силовым агрегатом:

  • Отключите минусовую клемму от аккумуляторной батареи;
  • Снимите контактные фишки;
  • Ключом демонтируйте проблемный датчик скорости;
  • Если вышел из строя шток, придется демонтировать привод. Данную работу выполняйте очень аккуратно и последовательно.

Если же ненормальное поведение стрелки спидометра привело вас к необходимости поменять весь спидометр в сборе со щитком, самостоятельно выполнять подобную работу настоятельно не рекомендуем. Только наличие большого опыта, багажа знаний и умений дает вам возможность провести подобные манипуляции.

 Загрузка ...

Почему не работает спидометр

Автор admin На чтение 5 мин. Просмотров 1.5k.

Спидометр – устройство, предназначенное для измерения скорости движения автомобиля. В современном автомобилестроении используется преимущественно электронная разновидность прибора.

Отечественная автомобильная промышленность начала применять электронный спидометр с момента выпуска ВАЗ-2110, в основе системы питания которой лежал инжектор.

Поэтому, если не работает спидометр даже на относительно старых автомобилях, причину следует искать в элементах электропроводки.

Система измерения скорости в современном авто включает в себя такие элементы, как:

  • Датчик скорости, устанавливаемый в КПП;
  • Электронный блок управления двигателем;
  • Табло спидометра на панели приборов;
  • Электропроводка.

Во время работы двигателя и КПП, датчик снимает с выходного вала коробки передач информацию о частоте его вращения, и передает ее в ЭБУ в виде электрических импульсов. Чем выше оказывается скорость автомобиля, тем короче промежуток времени между сигналами датчика.

Электронный блок управления вычисляет скорость машины на основе частоты получаемых импульсов. В этом заключается принцип работы спидометра электронного типа. Параллельно с коррекцией режимов работы двигателя, блок управления передает информацию о скорости движения авто на спидометр и диагностическую колодку.

При наличии маршрутного компьютера с «К» вывода ДК данные о скорости могут дублироваться на его табло.

Причины неисправности спидометра

Если перестал работать спидометр, поиск неисправности осуществляют в нескольких направлениях. Причиной отказа могут служить следующие поломки:

  1. Отказ датчика скорости;
  2. Повреждение электропроводки;
  3. Окисление «массовых» контактов;
  4. Неисправность самого спидометра;
  5. Неисправность ЭБУ;
  6. Некорректный монтаж панели приборов после снятия.

Как правило, других причин неисправности не обнаруживается. Порой отказ прибора бывает обусловлен сгоранием предохранителя электрических цепей, отвечающих за работу приборной панели. Однако данную проблему можно отнести к разряду неисправностей электропроводки.

Диагностическим признаком разрушения предохранителя F19 является:

  • Отказ всей панели приборов;
  • Отказ диагностического блока;
  • Отказ системы автоматической блокировки дверей;
  • Отказ ламп заднего хода.

Перед заменой предохранителя рекомендуется выяснить и устранить причину его сгорания. В большинстве случаев подобное происходит при наличии короткого замыкания в системе электропроводки автомобиля ВАЗ-2110 или ВАЗ-2114.

Диагностика

Диагностику неисправностей начинают с отсоединения колодки проводов от жгута датчика скорости и их проверки с использованием контрольной лампочки.

Для изготовления лампочки – контрольки, необходима любая автомобильная лампа, способная работать при напряжении 12 В, и два провода длиной около 1 метра каждый.

Один из проводов закрепляется на плюсовом, второй – на минусовом выводе лампы. Также в полученное устройство включают батарейку типа «Крона».

Для проведения проверки один провод контрольной лампы закрепляют на массу кузова или аккумуляторной батареи, а вторым осуществляют короткие частые касания к среднему контакту разъема ДС. При отсутствии неисправностей на участке разъем – спидометр, стрелка последнего будет слегка подрагивать или приподниматься. Если стрелка подрагивает, ответ на вопрос, почему не работает спидометр, можно считать найденным – датчик скорости требует замены.

В случаях, когда реакцию стрелки на постукивания по центральному контакту колодки выявить не удается, необходимо произвести «прозвонку» цепи питания спидометра. Процедуру проводят при помощи мультиметра (мультитестера), или путем использования все той же лампочки — контрольки.

Предварительно жгут проводов отключают не только от колодки датчика скорости, но и от самого спидометра. Один вывод тестера или контрольной лампы подключают к концу провода, находящегося под капотом, другой – к салонному окончанию цепи токообеспечения измерителя скорости.

Если тестер в режиме «прозвонки» указывает на нарушение целостности цепи, дальнейший поиск неполадок осуществляют в этом направлении. Необходимо проверить предохранители, места соединения проводов, их целостность внутри изолирующей оплетки.

Зону поиска можно уменьшить, постепенно «прозванивая» отдельные участки цепи. На модели 2114 и другой продукции ВАЗа, причиной отказа спидометра часто становится окисление «массовых» контактов, закрепленных на кузове автомобиля.

В случаях, когда не работает стрелка спидометра, однако данных о неисправностях электрической питающей цепи нет, делается закономерный вывод о неисправности самого прибора. Дополнительную проверку можно произвести путем временной установки заведомо исправной приборной панели.

Ремонт

Ремонт системы измерения скорости напрямую зависит от выявленной неисправности:

Датчик скорости

  1. Очистить от загрязнений;
  2. Очистить контакты колодки от коррозии и окислов;
  3. Если вышеописанные меры не помогли, осуществляется замена датчика.

Электропроводка

  • Проверить и очистить «массовые» контакты;
  • Спаять или закрепить с помощью «скруток» места перелома проводов, по причине которых перестал работать спидометр;
  • Закрыть изоляционной лентой места повреждения оплетки;
  • Заменить вышедшие из строя предохранители;
  • Очистить от окислов и коррозии контакты колодок.

Спидометр

Если перестал работать спидометр, производится его замена. На отечественных автомобилях, собранных с использованием электронного типа измерителя скорости, спидометр меняется вместе с панелью приборов. Осуществить эту операцию можно самостоятельно. Для ее выполнения понадобится только крестовая отвертка и пассатижи.

Восстановить работоспособность прибора своими руками невозможно. Это способен сделать мастер-электронщик. Однако, учитывая довольно низкие расценки на запчасти к автомобилям российских моделей, обращение к мастеру является экономически нецелесообразным.

Ремонт старого спидометра может оказаться гораздо дороже, чем полная замена старой комбинации приборов на новую.

Мне нравится1Не нравится

Почему не работает спидометр на ваз 2115 – АвтоТоп

Советы для автомобилистов

В наше время, ездить на легковом автомобиле ВАЗ-2115 с неисправным спидометром может стать, очень накладным занятием. Так как у водителя, определять скорость автомобиля на глазок, точно вряд ли получится. А ведь на дорогах, кроме инспекторов ДПС с радарами, стоят ещё и замаскированные радар детекторы с комплексами видеофиксации, которые не всегда можно вовремя заметить. Поэтому сумма штрафов может легко превысить, ту сумму, которую Вы отдадите за ремонт спидометра.

На большинстве автомобилей ВАЗ-2115 стоят инжекторные двигатели. В этом случае на них будут установлены электронные спидометры, получающие информацию от датчика скорости. Если же ВАЗ-2115 комплектуется карбюраторным двигателем, то спидометр будет иметь механический привод при помощи гибкого троса.

Самой распространённой неисправностью, из-за которой пропадают показания электронного счётчика пробега, и перестаёт перемещаться по шкале стрелка спидометра, становится выход из строя датчика скорости. Хотя, если быть более точным, то, то же самое, произойдёт и при потере контакта в результате коррозии в штекерной колодке датчика скорости. Правда потеря контакта не всегда бывает постоянной, иногда за счёт вибрации двигателя и трансмиссии контакт то теряется, то вновь появляется, а в такт этому процессу начинает дёргаться и стрелка спидометра.

Для определения возникшей неисправности, связанной с отказом работы спидометра, можно сделать тест приборной панели. Для этого нажимаете на кнопку сброса показаний суточного пробега, удерживаете её нажатой и включаете зажигание. Если все приборы исправны, то стрелки от начала шкалы движутся вверх до конца шкалы, а затем возвращаются обратно, и так повторяется трижды. Перемещение стрелок будет говорить о том, что сам прибор исправен. Значит, причиной отказа спидометра работать при движении автомобиля, в этом случае, будет датчик скорости, который придётся заменить.

Возможной механической неисправностью, по которой перестаёт работать спидометр, может стать выход из строя шестерёнчатого привода датчика скорости. Происходит это либо из-за срезания зубьев шестерён, либо из-за срезания граней наконечника приводного вала. В этих случаях крутящий момент с вторичного вала коробки передач передаваться на вал датчика скорости не будет, что приведёт к отсутствию импульсов, по частоте которых определяется скорость автомобиля.

При эксплуатации автомобилей «десятого» семейства от АвтоВАЗа нередко возникает вопрос, почему на ВАЗ 2115 не работает стрелка спидометра. Ведь далеко не у каждого автолюбителя настолько развито ощущение скорости движения, чтобы ездить с неработающим указателем. Зато данное ощущение хорошо развито у камер слежения, фиксирующих нарушения скоростного режима. Диагностировать и устранить эту неисправность может и сам автолюбитель, если найдет немного времени.

От чего зависит работа указателя?

Несведущему автомобилисту может прийти в голову мысль, что сломался сам спидометр ВАЗ 15-й модели и придется разобрать полмашины, чтобы его поменять. В действительности это случается крайне редко, причины обычно кроются в устройствах, передающих сигнал для указателя скорости. Убедиться в исправности приборной панели, в том числе и стрелки спидометра, достаточно легко: при включении зажигания все указатели должны совершить скачок до максимума.

Работа указателя на панели приборов зависит в первую очередь от измерителя скорости, установленного в коробке передач. Существуют следующие виды датчиков:

Первые устанавливались на карбюраторных моделях ВАЗ 2115. Измеритель представляет собой стальной тросик в кожухе, вращающийся приводом вала спидометра, встроенным в КПП. То есть вал привода механически соединен с указателем и одометром напрямую, так что в работе это устройство достаточно надежно и редко выходит из строя.

Электронный датчик скорости, устанавливаемый на более современных версиях авто с инжектором, представляет собой катушку из тонкой проволоки с сердечником. Действует по принципу Холла: частота электрических импульсов, проходящих через катушку, меняется при появлении рядом с ней значительной металлической массы. Контроллер, управляющий указателем скорости и одометром, подает на датчик постоянное напряжение номиналом 12 В, а в ответ получает импульсный сигнал, чья частота зависит от оборотов вторичного вала коробки передач, а значит, и от скорости движения машины.

Именно неисправность электронного измерителя чаще всего становится причиной того, что не работает спидометр 15 модели ВАЗ. Датчик считается устройством средней надежности и может выйти из строя в любой момент. Зафиксированы случаи, когда датчик приходилось менять спустя 300 км пробега нового автомобиля. Тросовый привод карбюраторной модификации выходит из строя гораздо реже, 1 раз за 100-150 тыс. км.

Дополнительные признаки неисправности

Если не работает спидометр в карбюраторной версии ВАЗ 2114-2115, то это никак не влияет на динамические и скоростные качества машины. На холостом ходу двигатель тоже работает стабильно, поскольку вал привода, тросик и указатель не связаны с системой питания двигателя.

Другое дело — система прямого впрыска с инжектором, где всеми процессами управляет электронный мозг автомобиля — контроллер. Получая сигналы от различных датчиков, в том числе измерителя скорости, контроллер посылает команды форсункам о длительности впрыска и степени обогащения топливовоздушной смеси. Поэтому при выходе из строя датчика скорости автомобиль может заглохнуть на холостом ходу или во время движения накатом при включенной передаче.

При длительной эксплуатации с неисправным измерителем станет заметен повышенный расход топлива.

Поломка тросового привода обнаруживается визуально, нужно только снять его с коробки передач. Чаще всего гибкий вал обрывается на входе в КПП. Проверить электронный прибор рядовому автомобилисту без специального оборудования будет затруднительно. Здесь путь один: купить и поставить новый датчик. Но перед покупкой необходимо убедиться, что причина не кроется в проводах подключения измерителя и контактной группе, которая зачастую окисляется.

Устранение поломки

Поломка механического привода спидометра случается редко, но и устранить ее сложнее. Купив новый тросик, нужно произвести разборку и замену в такой последовательности:

  1. Открутить и снять панель приборов. Тут придется потрудиться, чтобы снять пластиковые декоративные накладки, выкрутить все саморезы и снять зажимы.
  2. Отсоединить разъемы выключателей ближнего света, аварийных и габаритных огней.
  3. Извлечь магнитолу, отсоединить провода от прикуривателя и открутить саморезы крепления панели.
  4. Вытащить из блока спидометра конец гибкого вала. Второй конец открутить от коробки передач, он вмонтирован в кожух дифференциала с верхней стороны.

Замена электронного датчика скорости выполняется гораздо проще и требует меньше времени. Перед выполнением работ необходимо убедиться, что причина именно в датчике, а не в проводке или контактах. Для этого контакты следует очистить, а изоляцию проводов проверить визуально.

Приготовив набор ключей, пассатижи и отвертки, можно приступать к замене прибора, соблюдая следующий алгоритм:

  1. Отсоедините минусовый контакт аккумуляторной батареи (массу). Демонтируйте воздушный фильтр и патрубок воздуховода.
  2. Отключите разъем от датчика и очистите место его установки от грязи, чтобы при снятии она не попадала внутрь коробки передач.
  3. Рожковым ключом на 22 мм ослабьте и открутите гайку датчика. Извлеките его, а отверстие прикройте тряпкой.
  4. Поставьте новый измеритель, при этом сильно затягивать гайку не нужно. Подключите разъем, установите воздушный фильтр и поставьте клемму аккумулятора на место.

Не работает спидометр Ваз 2114? Проблема, довольно распространенная не только для моделей четырнадцатой, этой бедой страдает практически каждая модель Ваз от классики до новых Приор, Калин, и Грант. В сегодняшней статье я расскажу вам о трех основных причинах неисправности спидометра Ваз 2114 и как их исправить.

Диагностику неисправностей начинают с отсоединения колодки проводов от жгута датчика скорости и их проверки с использованием контрольной лампочки.

Для изготовления лампочки – контрольки, необходима любая автомобильная лампа, способная работать при напряжении 12 В, и два провода длиной около 1 метра каждый. Один из проводов закрепляется на плюсовом, второй – на минусовом выводе лампы. Также в полученное устройство включают батарейку типа «Крона».

Для проведения проверки один провод контрольной лампы закрепляют на массу кузова или аккумуляторной батареи, а вторым осуществляют короткие частые касания к среднему контакту разъема ДС. При отсутствии неисправностей на участке разъем – спидометр, стрелка последнего будет слегка подрагивать или приподниматься. Если стрелка подрагивает, ответ на вопрос, почему не работает спидометр, можно считать найденным – датчик скорости требует замены.

В случаях, когда реакцию стрелки на постукивания по центральному контакту колодки выявить не удается, необходимо произвести «прозвонку» цепи питания спидометра. Процедуру проводят при помощи мультиметра (мультитестера), или путем использования все той же лампочки — контрольки.

Если тестер в режиме «прозвонки» указывает на нарушение целостности цепи, дальнейший поиск неполадок осуществляют в этом направлении. Необходимо проверить предохранители, места соединения проводов, их целостность внутри изолирующей оплетки.

Зону поиска можно уменьшить, постепенно «прозванивая» отдельные участки цепи. На модели 2114 и другой продукции ВАЗа, причиной отказа спидометра часто становится окисление «массовых» контактов, закрепленных на кузове автомобиля.

В случаях, когда не работает стрелка спидометра, однако данных о неисправностях электрической питающей цепи нет, делается закономерный вывод о неисправности самого прибора. Дополнительную проверку можно произвести путем временной установки заведомо исправной приборной панели.

Перестал работать спидометр на ВАЗ-2110, что делать?

При помощи спидометра водитель может контролировать скорость передвижения своего транспорта. Если он выходит из строя, то это не влияет на сбои в работе других систем авто, но у водителя при этом возникают определенные проблемы. Если он не сможет контролировать скорость своей машины, то возможен штраф.

Особенности поломки спидометра на ВАЗ-2110

При неисправном спидометре стрелка указателя прыгает или лежит на нуле.

Потому при выходе из строя спидометра его надо обязательно починить. Процесс может быть легким или не очень. Тут всё зависит от типа поломки.

Неисправности

Датчик скорости находится на коробке передач, а добраться к нему проще сверху.

Датчик скорости на ВАЗ-2110 может выйти из строя по таким причинам:

  1. Окислились контакты.
  2. Перетерся трос.
  3. Перестал работать сам датчик.
  4. Отошли разъемы.
  5. Износился привод.

Обрыв провода.

Окисление контактов в колодке.

Износ вала датчика.

Выход из строя самого датчика.

Износ привода датчика.

Перед покупкой датчика скорости надо проверить все перечисленные выше моменты, чтобы точно установить причину поломки.

Замена датчика скорости

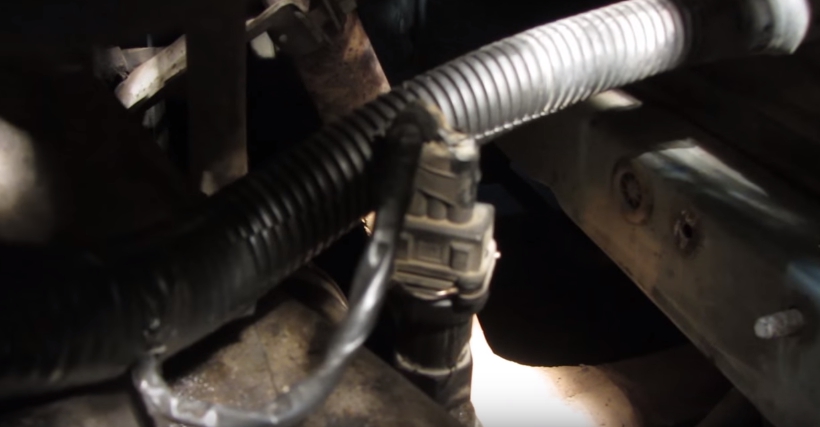

Отщелкиваем колодку.

Откручиваем датчик плоским ключом.

Снимаем датчик.

Замена спидометра

Расположен указатель скорости на панели приборов. Его ремонт провести невозможно. При поломке придётся менять панель приборов. Также важно проверить и сам привод.

Переводчик – словарь и онлайн перевод на английский, русский, немецкий, французский, украинский и другие языки. | ★ Как перевести «не работает спидометр ваз 2115

Пользователи также искали:

2109, 2110 горит чек, 2110, неправильно показывает, 2110 карбюратор, на ниве 21213, предохранитель на, гольф 3, не работает спидометр ваз 2109, не работает спидометр ваз 2110 горит чек, не работает спидометр ваз 2110, неправильно показывает спидометр ваз 2114, не работает спидометр ваз 2110 карбюратор, не работает спидометр на ниве 21213, предохранитель на спидометр ваз 2114, не работает спидометр гольф 3, ремонт датчика скорости, ваз 2115, не работает спидометр, спидометра, ваз, ваз 2115 не работает спидометр, не работает спидометр ваз, спидометра ваз 2115, спидометром, спидометр, не работает, спидометр ваз 2115, работает ваз, спидометр ваз, не работает спидометр гольф 3, не работает спидометр на ниве 21213, не работает спидометр ваз 2109, не работает спидометр ваз 2110 горит чек, не работает спидометр ваз 2110 карбюратор, не работает спидометр ваз 2110, предохранитель на спидометр ваз 2114,

Привод спидометра - основные неисправности и их ремонт

  1. Прижмите крепежный зажим на разъеме и снимите разъем.
  2. Слегка прижмите вниз фиксатор крепежного зажима датчика и слегка
    поверните датчик вправо.
  3. Выньте датчик из коробки передач.
  4. При монтаже проследите за правильностью установки уплотнительных
    колец.

Как отремонтировать спидометр своими руками АВТОМАСТЕРСКАЯ

Не секрет, что точные показания спидометра крайне важны для водителя. Именно по этому прибору шофер знает, с какой скоростью передвигается легковой транспорт и сколько километров всего пройдено автомобилем.

Поломка спидометра чревата опасными последствиями – от штрафа за превышение скорости до некорректного переключения передач, непопадания в поворот из-за превышенной скорости.

Как понять, что спидометр начинает выходить из строя?

На неисправность спидометра водителю могут указать следующие проявления:

  • Полная остановка цифр, считающих общий километраж пробега
  • Прибор указывает неточную скорость (проверить можно по включенному на независимом устройстве навигатору).
  • Выходят из строя датчики приборной панели.

Порядок подготовительных действий, чтобы приступить к ремонту спидометра:

  • Для начала нужно снять переднюю панель и обесточить переключатели световых сигналов автомобиля (габариты, поворотники, ближний свет).
  • Затем вынуть магнитолу и отключить прикуриватель, открутить винты, которые фиксируют панель и тросик спидометра.
  • После этого снять 3 колодки и саму панель. Теперь крепежные болты спидометра доступны, и их нужно выкрутить.

Если прибор показывает скорость выше реальной, рекомендуется выполнять следующие действия:

  • стрелку перебрасываем через ограничитель;
  • под данными прибора укрепляем небольшой кусочек строительного скотча;
  • с помощью карандаша ставим риски на скотче. Расстояние между двумя рисками должно быть равно 7 миллиметрам, что равно скорости 10 км в час;
  • вытаскиваем стрелку и ставим ее таким образом, чтобы ее низ перекрывал вторую риску.

Если все было сделано правильно, стрелку нужно вернуть в исходное положение.

При неточном показании общего пробега машины, цифры нетрудно поправить вручную. Датчики скорости, которые пришли в негодность по той или иной причине просто меняются на новые.

Ремонтируем спидометр своими руками

Если спидометр не подает признаков жизни, или показывает ложные показания, вполне возможно, что можно ограничиться заменой привода. Сам привод в машинах ВАЗ исполнен в виде гибкого вала, общей длиной не более 355 см, либо электрическим приводом. На время ремонта «Девяносто девятки» шестеренки привода, уплотнительные кольца и привод спидометра в обязательном порядке необходимо снять. На удачу, их можно снять, не трогая коробки передач.

Руководство по ремонту автомобиля рекомендует автомобилистам сделать следующие действия:

  1. Машина перегоняется на смотровую яму.
  2. Торцовым ключом необходимо открутить от кузова болт, который крепит к коробке передач корпус привода спидометра.
  3. С помощью отвертки деликатно поддеть и снять корпус.
  4. Также необходимо извлечь ведомую шестеренку.

Будьте внимательны при визуальном осмотре гнезда, где установлен наконечник гибкой тяги прибора. Шестеренка не должна быть слизанной и иметь какие-либо дефекты. При их присутствии ее необходимо поменять.

Корпус коробки, где будет установлен привод, внимательно осматривается. Если там есть след от машинного масла, то нужно заменить уплотнительное кольцо. Для этого следует вытащить ведомую шестеренку и вытолкнуть уплотнительное кольцо. Детали аккуратно и дочиста промываются в керосине. После того, как они просохнут, необходимо установить их в том же порядке, как вы их вынимали.

При решении выполнить все работы самостоятельно, автовладелец экономит внушительную сумму денег, которую ему пришлось бы выложить мастерам в автосервисе.

Как исправить показатели пробега автомобиля ВАЗ

Многие автолюбители прибегают к методу скручивания километража на автомобилях. Обусловлено это желанием как можно дороже продать своего железного коня или упростить процедуру прохождения технического осмотра.

Любители давно придумали способ скручивания показаний на спидометре. Главной головной болью становится корректная установка прибора на свое место.

Четкая работа спидометра – залог безопасности на дорогах!

Схема, расположение и значения предохранителей и реле на ВАЗ 2113, 2114, 2115

ВАЗ 2114 2115. Ремонт и обслуживание

Предохранители

Иногда автолюбителю приходиться сталкиваться с тем, что перестаёт работать то или иное электрооборудование автомобиля. Причиной часто может быть обычное перегорание предохранителя. Для быстрой замены неисправного предохранителя нужно знать, где они находятся, как они выглядят, «вычислить» неисправные и правильно заменить их.

Где находятся предохранители?

Ни в одном автомобиле предохранители не разбросаны по кузову, а находятся в определенном месте, в блоке предохранителей.

Практически в любом автомобиле имеются два блока предохранителей и наш автомобиль не исключение. Как правило, первый располагается под капотом у левого стакана (именуемый иногда чёрным ящиков в сокращении ЧЯ), второй – в салоне автомобиля под панелью, под центральной торпедой.

1) К1 – реле очистителей фар;

2) К2 – реле указателей поворота и аварийной сигнализации;

3) К3 – реле очистителя ветрового стекла;

4) К4 – реле контроля исправности ламп;

5) К5 – реле стеклоподъёмников;

6) К6 – реле звуковых сигналов;

7) К7 – реле обогрева заднего стекла;

8) К8 – реле дальнего света фар;

9) К9 – реле ближнего света фар;

10)F1-F20 – плавкие предохранители.

Второй “блок” находится под торпедой со стороны передних пассажирских ног. Для доступа к нему нужно всего лишь открутить несколько креплений при помощи крестовой отвертки. Почему в кавычках, да потому что как такогого блока нет, там находится ЭБУ (мозги) и 3 предохранителя + 3 реле.

Описание предохранителей и реле на ЭБУ

Порядок предохранителей с верху в низ:

1 – предохранитель на топливный насос (15А)

2- предохранитель на реле электровентилятора радиатора, клапан продувки адсорбера, ДС. ДК. ДМРВ (7,5А)

3 – предохранитель на электронный блок управления, модуль зажигания (7.5А)

Стоит отметить, что на первых моделях все предохранители окло ЭБУ были номиналом в 15А.

1 – Реле включения топливного насоса

2 – реле включения электровентилятора радиатора охлаждения

Какой предохранитель сгорел?

В вашем авто, как и в любом другом находится довольно много предохранителей. И каждый защищает определенную лампочку или прибор. Как же узнать, какой перегорел?

Всё просто! Например, если не работает стеклоочиститель. то вскрываем блок и ищем на крышке соответствующий значок. Положение предохранителя в блоке соответствует положению рисунка на крышке.

Чтобы получить доступ к предохранителям, надо снять крышку блока. Это легко можно сделать голыми руками: одной рукой нажимаем на защелку, другой – поднимаем крышку.

Как проверить предохранитель?

Далее нужно найти неисправный. Есть два способа (в зависимости от типа предохранителя).

Мы либо просто вынимаем и смотрим – цела ли средняя часть ( на фото – слева перегоревший, справа исправный)

Второй способ более точный. Дело в том что человеческий глаз может не заметить сгоревшую перемычку. Делаем следующее: Включаем неработающую цепь ( например габариты), не вынимая предохранитель смотрим напряжение на одном конце предохранителя, потом на другом. если на одном конце напряжение есть, а на другом конце -нет, то предохранитель сгорел.

Если предохранители часто перегорают, то это значит, что у вас имеются проблемы с проводкой, которые необходимо устранить. В таком случае лучше доверить проверку электрики специалисту.

Навигация по записям

Добрый вечер, после установки сигнализации перестали гореть противотуманные фары. Возможно они сразу же перегорели как только включил их. Так как у меня машина вся переделана (а именно машина от супер-авто, движок 1.6 от 10тки, приоровская ходовая, стоики также от приоры и т.п,) как я знаю, данная компания закупает обычную норму и переделывает ее полностью. Так, вот в норме отсутствую противотуманки, может они втыкнули слабые амперные предохранители. Если не ошибаюсь, на ваз 2114 нужны 7.5А предохранители f8 и f9 нужно заменить?

Здравствуйте! да, на 14 модель, на противотуманки нужны предохранители с 7.5 А, независимо от первоначальной комплектации (норма или люкс).Если у вас перегорает предохранитель на 7,5а на обоих противотуманках то значит, что где то спрятался коротыш. – значит при установке где то что то не туда подключили ( скорее всего в монтажном блоке )Если предохранители целые – то, я думаю что их просто забыли подключить сервисмены, когда устанавливали сигнализацию.

хочу поменятьна ваз2109 монтажный блок старого образца на новый. с предохранителями нового образца. какой номер блока. карбюратор

http://vaz-2114-lada.ru

Почему спидометр ломается

Стоит отметить, что в некоторых случаях ремонт спидометра провести нетрудно самостоятельно. В других же потребуется помощь специалистов.

Так, окисление контактов считается довольно легко устраняемой неисправностью. Характерным для нее является «прыганье» стрелки, невзирая на то, что скорость движения сохраняется стабильной. Устранение проблемы происходит путем чистки контактов.

Провода перетерлись. Заподозрить эту причину позволяет хаотичное движение стрелки при запуске двигателя. Между тем специалисты отмечают, что иногда проблема себя долгое время никак не проявляет. Выявить удается ее при помощи тестера.

Поломка датчика. Прибор скоростного контроля, работоспособность которого подвергнута сомнению, заменяется на заведомо исправный. Если спидометр после этой процедуры начал функционировать нормально, то далее искать поломки нет смысла. Часто датчики приходят в негодность после того, как их корпус разрушается, внутрь попадает вода или же грязь.

Разъемы. Они находятся в ВАЗ-2110 в месте, где на них попадает постоянно грязь. В итоге контакт нарушается и стрелка спидометра двигается хаотично. Разъемы нужно полностью очистить и проверить надежность соединения.

Часто также спидометр начинает сбоить в связи с износом вала. В этой ситуации избавиться от проблемы удастся только после полной замены вышеназванной детали.

Как известно, на данной модели производитель устанавливает электронный спидометр. Если именно он пришел в негодность, то эта проблема достаточно серьезная, так как названный выше прибор сам по себе не продается. По этой причине придется покупать целый щиток. Однако на самом деле в девяти из десяти случаях проблема находится совсем в другом месте.

На ВАЗ-2110 с мотором на 8 клапанов спидометр получает информацию с датчика скорости. Он, в свою очередь, расположен в коробке передач. Там, посредством двух шестеренок на него поступают данные о крутящем моменте с вала КПП.

Аналогично все работает и у машин с двигателями на 16 клапанов.

Чаще всего, как отмечалось выше, проблема в том, что датчик слишком загрязнен. Вообще у ВАЗ-2110 под капотом всегда накапливается пыль. Она, будучи смешанной с маслом, создает достаточно устойчивую преграду. В результате надежность показаний спидометра становится небезусловной. Проблема решается просто – датчик очищают и сушат.

Стоит напомнить, что удобнее будет получить к нему доступ непосредственно через коробку передач, так как снизу делать это очень неудобно.

Еще одна очень часто встречаемая причина – проблемы с электросетью. Ее всю необходимо проверить

Кроме того, внимание также уделяют:

  • надежному креплению проводков в клеммах;
  • их общему состоянию;
  • предохранителям, находящимся в пределах монтажного блока.

В ситуации если никаких повреждении электросети не обнаружено, придется браться за сам датчик. Его поломка является третьей по распространенности причиной отказа спидометра. Проверка его делается в такой последовательности:

  • датчик извлекают из КПП;
  • к приводу прикладывают дрель или же шуруповерт, переключенные в режим откручивания;
  • зажигание включается;
  • нажав на кнопку дрели, вращают привод.

В ситуации когда стрелка спидометра начинает двигаться, следует признать, что контролирующий прибор полностью исправен. Это означает одно – неисправность кроется где-то в коробке передач. Здесь самостоятельно устранить поломку в состоянии исключительно опытный автолюбитель или же профессиональный слесарь. Когда стрелка с места не двигается – достаточно будет заменить сам датчик.

где находится и как проверить

Если на вашей Приоре не работает прикуриватель, в первую очередь необходимо исследовать элементы электрической цепи. Первоочередной причиной является выбивание предохранителей, которые горят при наличии короткого замыкания. В таком случае необходима его замена. Однако для того чтобы выполнить необходимые работы, сначала нужно знать, где расположен данный элемент. Сегодня поговорим о том, какой предохранитель идет на прикуриватель Лады Приора и как узнать о его неисправности.

Где он находится

АвтоВАЗ устанавливает единые предохранители на прикуриватели в Приорах, вне зависимости от поколения и комплектации. Будь это базовая комплектация или люкс, всегда устанавливается одна и та же деталь, причем находится она в одном и том же месте. Для того чтобы выяснить расположение, вам потребуется схема электрической цепи, которая имеется в руководстве по эксплуатации. Найти в ней нужный элемент не составит труда: № в схеме – F13, сила тока – 15А. Находится он в блоке предохранителей и реле. Найти его не так сложно:

  1. Загляните под панель приборов с водительской стороны.
  2. Найдите нишу, накрытую специальной крышкой.
  3. Скрутите три замка.
  4. Снимите крышку.

И вот перед вами несколько предохранителей, которые отвечают за различные узлы автомобиля. Находим нужный и демонтируем, после чего его нужно проверить. Далее поговорим о том, как же это сделать.

Проверка предохранителя

Первоочередным способом является визуальный осмотр. Достаточно лишь демонтировать деталь и осмотреть ее на предмет целостности проволоки. Если она повреждена – значит, неисправность обнаружена, если же нет, но вы все равно подозреваете именно предохранитель, нужно вооружиться мультиметром. Протестировать элемент можно двумя способами:

  • замер сопротивления. Если вы демонтировали предохранитель, визуально осмотрели его, но не обнаружили проблемы, можно сразу же замерить сопротивление. Включаем соответствующую опцию на мультиметре и производим замер у выводов. Если прибор не реагирует, а на экране нули, значит, деталь неисправна;
  • замер напряжения. Необходимо выбрать соответствующую опцию на приборе, включить цепь прикуривателя и измерить вольтаж на выходах. Если на показателях нули – значит, требуется замена детали.

Таким образом, в проверке прикуривателя нет совершенно ничего сложного. Если вы убедились в том, что элемент отказал, необходимо установить новый и протестировать работу узла заново. Если новая деталь перегорает, придется исследовать цепь более детально. Вероятно, где-то присутствует серьезное повреждение, из-за которого происходит замыкание. Если вы не можете самостоятельно понять причину, обязательно обратитесь к специалистам, которые проведут подробную диагностику узла.

Почему не работает спидометр на Газели

Несмотря на то, что «Газель» сегодня использует современные панели приборов, старые варианты щитков также пользуются популярностью, тросовый привод вместе со спидометром (механическим) не исключение. Новые модели работают на 10-импульсных (иногда 6) электронных датчиках КПП, что подразумевает наличие электромеханического привода.

Как проверить спидометр на газели. С чего начать?

После некоторого времени, владелец авто может обнаружить, что не работает спидометр на газели. Это значит неминуемое проведение проверки, начиная с оболочкового троса. Именно с этой частью автомобиля проблемы возникают чаще, чем с другими. Первым делом подлежат осмотру накидные гайки (скрепляющие КПП и оболочку троса, встроенную в механическом спидометре), так как из-за постоянных вибрационных колебаний они могли открутиться. Сдвинутые гайки видно по частому соскакиванию троса, в результате чего не будет подаваться крутящий момент. Затем можно проверить тросовый обрыв непосредственно в оболочке. Такое явление, как зацикливание, вполне может стать причиной отказа спидометра.

После того, как причины будут найдены и устранены, необходима корректировка пробега, если с механическим спидометром это можно сделать самостоятельно, то в случае с электронным механизмом следует обратиться к специалистам, которые грамотно скрутят пробег, без причинения вреда автомобилю и всей электронике.

Неисправность в большинстве случаев заключается в размашистых колебаниях (сильных отклонениях) стрелки указателя скорости, что становиться поводом для сомнений владельца/водителя газели в показаниях скорости прибора. Причиной неполадки вполне может быть отсутствующая смазка на оболочке (внутренней). Именно из-за нее, трос вращается неправильно (неравномерно), в результате чего начинает тормозить. Аналогично дело обстоит и с ослабленными гайками, при помощи которых в газели прикрепляется оболочка

Не важно, какова была причина снятия и повторной установки троса, если владелец выполнял данную процедуру, превысив допустимый перегиб (радиус более 15 см), вращение троса затрудниться, а стрелка указателя начать колебаться, препятствуя точному определению скорости движения автомашины

Как вылечить спидометр на газели? Дополнительный способ.

Еще одним, довольно простым способом, позволяющим проверить датчик спидометра, является прослеживание работы стрелки в момент старта газели. Если стрелка взлетела к отметке максимально возможной скорости (180 км/ч) сразу после старта, то неисправность можно устранить лишь полностью заменив щиток. Просто сменить неисправную пружину (которая и стала причиной подобного поведения стрелки), возвращающую указатель к минимальному значению (0 км/ч) сразу после того как автомобиль перестанет двигаться, не получится.

Водитель не сможет узнать настоящую скорость движения газели, если в КПП установлены неподходящие приводные шестеренки. Забывать не следует и тот факт, что моделей двигателя в газели может быть 3 (402, 405, а также 406). Это должно напомнить о различном количестве зубьев, благодаря чему трос будет работать в пределах 625 об/км.

Сегодня «Газель» оборудуется встроенным спидометром именно с электронным (не как раньше — механическим) табло, отображающем пройденный машиной путь. При этом работа скоростного указателя на прямую зависит от подаваемых 10-импульсным датчиком (заменившем гибкий трос) сигналов. Для выяснения возможных причин неправильной работы спидометра, датчик (или весь щиток) нужно будет заменить. Но перед этим стоит проверить соединительные колодки, от состояния которых также зависит работа прибора и насколько он исправен.

Конечно, специалисты смогут быстрее и лучше определить причины неполадок, так как лучше разбираются в таких устройствах, как, например, спидометр. Но самостоятельный ремонт возможен, правда, с одним условием — на вашем автомобиле установлен исключительно механический привод. Как бы то ни было, наилучшим выходом из подобной ситуации будет проверка газели у мастера СТО.

Пресс релиз подготовлен сайтом Одометр.рф

Не работает панель приборов на Уаз Патриот

На внедорожниках УАЗ Патриот бывают случаи зависания (не работают спидометр, тахометр, указатель уровня топлива, часы, а контрольные лампы наоборот горят) панели приборов при возникновении проблем связанных с разряженной аккумуляторной батареей или как говорят водители «аккумулятор сел». Происходит это, при попытке запуска двигателя, которая естественно не удаётся. Причём, бортовой компьютер, не может найти каких либо ошибок, по кодам которых можно было бы выяснить причину неисправности.

Устранить эту проблему можно путём обесточивания приборной панели. Сделать это можно тремя путями. Первые два из них, наиболее удобные. Нужно, либо снять минусовую клемму с аккумуляторной батареи на пару минут, что приведёт к обнулению платы и бортового компьютера. Либо открыть крышку монтажного блока, который расположен рядом с аккумулятором и вынуть находящийся там, в единственном числе, пяти амперный предохранитель, который отвечает за питание комбинации приборов, а затем поставить его на своё место. Третий путь более трудоёмкий, заключающийся в отсоединении штекеров колодок приборной панели, которую предварительно придётся снять.

Если в комбинации приборов после включения зажигания и запуска двигателя загораются только контрольные лампы, а сами приборы и два жидкокристаллических дисплея работать отказываются, и после отключения минусовой клеммы аккумуляторной батареи их работоспособность не восстанавливается, то необходимо провести тест, при помощи которого можно определить, исправна или нет, монтажная плата комбинации приборов.

Для этого придётся нажать на кнопку сброса суточных показаний одометра, затем включить зажигание, после чего кнопку одометра можно отпустить. При исправном щитке приборов все стрелки должны начать движение от нулевой отметки до конца шкалы, а затем возвращаться обратно. Этот процесс, должен повториться трижды. Если хотя бы одна из стрелок не начинает движение или, начав движение, зависает в каком-то положении, то неисправность находится в монтажной плате комбинации приборов.

При наличии тестера и знаний по электротехнике проверить можно только заднюю сторону монтажной платы, а добраться до передней стороны будут мешать два дисплея. Поэтому комбинация приборов будет требовать замены. А если тест успешно сдан, то неисправность придётся искать в электронном блоке управления, при условии что провода, идущие от него к колодке щитка приборов и контакты разъёмов, находятся в нормальном состоянии.

Основные причины неисправности одометра

Если обобщить все причины неисправности одометра, их можно разделить на:

  • естественный износ механизма механического одометра;
  • вмешательство в одометр во время произведения коррекции пробега;
  • отказ электронной схемы управления цифровым одометром;
  • неисправность индикаторной панели одометра;
  • сбой программного управления бортового компьютера;
  • потеря связи с приборной панелью по CAN-шине;
  • отказ датчиков.

Как известно, все причины одновременно не случаются. Каким образом можно с большой вероятностью определить конкретную причину неисправности? Попробуем разобраться.

Не работает спидометр на ВАЗ 2110-2112

Если вдруг у вас на автомобиле ВАЗ 2110 – 2112 отказался работать электронный спидометр:
– падает или прыгает стрелка спидометра не зависимо от скорости движения,
– стрелка спидометра зависает,
– не отсчитывается пробег,
– при прогреве двигателя стрелка спидометра замирает на одном месте и не двигается
– спидометр «врет» в показаниях скорости, пробега и возрос расход топлива
– автомобиль глохнет и на приборной панели загорается значок «CHECK ENGINE»
– на бортовом компьютере или при диагностике высвечиваются ошибки Р-0501, Р-0501 или Р-0503.

Это прямые показатели неисправности электронного спидометра автомобиля. Данная проблема распространенная и вполне решаемая. Чаще всего основными причинами из за которых выходит из строя спидометр автомобиля являются: поломка датчика скорости, обрыв или замыкание проводов электроцепи, отсутствие контакта в штеккере датчика скорости (ДС), замасливание или зазрязнение датчика если на него попадает масло с коробки переключения передач (КПП) или загрязнение в следствии течи масла через клапанную крышку двигателя, сломались шестеренки привода спидометра находящиеся внутри КПП.

Чтобы устранить поломку спидометра, нужно найти причину ее появления. Спидометр может не работать из-за перегоревшего предохранителя F19 (10A) расположенного в блоке предохранителей. Если предохранитель в порядке, то первым делом нужно проверить все контакты и при необходимости почистить их от грязи. Окисление контактов электроцепи является самой незначительной поломкой. Однако именно из-за окислившихся контактов стрелка спидометра может прыгать или падать на ноль.

При перетирании и разрыве проводов проводки датчика скорости стрелка спидометра падает или прыгает когда заводите двигатель. Датчик скорости в автомобиле 2110 находится в непосредственной близости с выпускным коллектором. Именно при соприкосновении проводов с коллектором плавятся провода, происходит обрыв проводов и замыкание. Чтобы установить место разрыва необходимо прозвонить провода с помощью тестера и заизоливать их.

Следующая причина неработающего спидометра – отказ работы самого датчика холостого хода. Работа датчика основана на эффекте Холла. Датчик скорости  посылает на контроллер двигателя автомобиля электрические импульс с частотой пропорциональной текущей скорости вращения ведущих колес  автомобиля. По проводам электроцепи вырабатываемый ток поступает на спидометр автомобиля и заставляет вращаться электродвигатель внутри него отклоняя стрелку спидометра. На автомобилях ВАЗ 2110-12 с восьми клапанным двигателем датчик скорости находится рядом со щупом проверки уровня масла в коробке передач. Для демонтажа датчика необходимо снять штекер надавив на фиксатор. Датчик должен легко откручиваться. Если датчик завернут плотно, открутите его воспользовавшись ключом на 22. Для того чтобы удостовериться в правильности выявления поломки спидометра воспользуйтесь новым или заведомо рабочим датчиком скорости. Причиной поломки датчика скорости может быть не герметичность корпуса и попадание внутрь влаги и грязи. Проверить работоспособность нового датчика скорости можно при движении автомобиля или вывешивании передних колес.



Для проверки привода датчика скорости необходимо снять датчик, охватить привод датчика пальцами или вставить в него палочку длинной в 5 сантиметров и немного толкнуть автомобиль взад-вперед. Если при вращении колес чувствуется неравномерное вращение вала, вероятно повреждение зубьев шестерни привода датчика скорости или шестерня не установлена. Снимите шестерню и осмотрите ее. Замените шестерню, если зубья шестерни или ее привода имеют сколы или деформацию. После устранения неисправности заведите двигатель и при движении автомобиля на скорости 30..50 км/ч проверьте работу спидометра.

Неисправность спидометра

Для проверки неисправности приборной панели рекомендуем заменить ее на заведомо рабочую с другого автомобиля. На приборные панели ВАЗ 2110-2112 запчасти больше не поставляются, поэтому автолюбителям остается покупать новые приборные панели в магазинах или б/у приборные панели на авторазборках города.

После приобретения приборной панели необходимо откорректировать пробег автомобиля на спидометре. Для корректировки пробега (смотки или накрутки) позвоните нам, и наши специалисты помогут привести показания спидометра в соответствие с реальным пробегом вашего автомобиля. Мы занимаемся корректировкой пробега на отечественных автомобилях ВАЗ 2110, ВАЗ 2115, Калина, Приора, Ларгус, ГАЗ-3110 Волга, УАЗ Hunter, УАЗ Patriot, УАЗ Simbir в Кирове.

Позвоните нам по телефону +7-922-900-70-60 и мы ответим на все возникшие вопросы.

Технические характеристики датчика скорости ВАЗ 210-12:
Рабочая температура: от -40° С до +125° С
Номинальное напряжение питания, В: 12
Рабочий диапазон напряжения питания, В:
– по цепи контакта «1» от 7 до 15
– по цепи контакта «2» при токе нагрузки не более 20 мА от 5 до 15
Максимальный ток потребления по цепи контакта «1» при напряжении питания (13,5 ± 0,2) В не более, мА: 15



2110, ваз, диагностика, киров, лада, пробег, провода, ремонт, спидометр, стрелка

Установка датчика скорости на ВАЗ 2114. Почему не работает спидометр на четверке: проверьте датчик скорости

Когда-то скорость автомобиля измеряли с помощью механического устройства, колесо вращалось с помощью троса, который вращал спидометр, в результате чего водитель ориентировался на том, с какой скоростью он двигался.

Сейчас «механику» заменили на электронику, поэтому показания с колес совсем другие. Был изобретен так называемый датчик скорости автомобиля ( DSA ), принцип действия которого основан на эффекте «Холла».Об эффекте Холла мы рассказывали в статье:

Датчик посылает на контроллер электромагнитные импульсы, которые обрабатываются и на основе полученных данных производится точный расчет скорости автомобиля. Это работает следующим образом: как мы уже говорили, DSA отправляет импульсы всего за один километр порядка 6004, чем быстрее движется машина, тем короче будет интервал между импульсами. Таким образом, электронный контроллер производит подсчет на основе временного интервала между каждым новым импульсом.

Датчик скорости, собственно, находится на правом ШРУСе, рядом с ним. Чтобы снять ДСА, нужно залезть под машину.

В этой статье мы расскажем вам , как проверить датчик скорости в домашних условиях на примере ВАЗ 2114.

Признаки неисправного датчика скорости:

  • плавающие обороты холостого хода;
  • Глохнет двигатель;
  • Не работает спидометр во время движения автомобиля;
  • Ошибки, которые появляются на панели приборов;
  • Потеря мощности двигателя.

Основные причины неисправности DSA

Основная "болячка" при которой пропадает сигнал с датчика скорости - плохой контакт или отсутствие контакта вообще. Как правило, причина кроется в обрыве провода или нарушении целостности разъема, поэтому, если вы заметили неисправность в датчике скорости, в первую очередь проверьте вышеперечисленные элементы. Проверить сопротивление в цепи массы, оно должно быть в пределах 1 Ом. Если неисправность не обнаружена, проверьте датчик скорости ВАЗ 2114 более подробно, как это сделать, читайте ниже.

Как проверить DSA своими руками? Способы проверки датчика скорости в домашних условиях

Первым делом нужно снять датчик скорости. Датчик скорости ВАЗ 2114 имеет три контакта: 1 - масса, 2 - импульсный сигнал, 3 - токовое напряжение. Проверка DSA ничего сложного, нужно проверить заземление на 1-м контакте, затем убедиться, что на 3-м контакте есть напряжение (должно быть 12 В), в конце - следует проверить импульс 2-го контакта , вращая ведущие колеса.Скорость вращения должна быть не менее 3-5 км / ч. Дополнительно можно прозвонить 1-й и 3-й контакты.

Альтернативный способ проверить DSA дома (не снимая DSA)

  1. Домкрат переднее колесо (если у вас автомобиль с передним приводом).
  2. Необходимо подключить к контактам датчика вольтметр и максимально покрутить колесо, после чего можно будет снимать показания с прибора. Если во время теста вы обнаружите, что напряжение и частота увеличиваются, датчик, скорее всего, работает правильно.

Проверка датчика скорости с помощью контрольной лампы

Этот метод для тех, у кого нет вольтметра.

  1. Как и в предыдущем случае, нужно домкратить машину, а точнее ведущие колеса.
  2. Отсоединить импульсный провод.
  3. Включить зажигание.
  4. Подключите один провод к плюсу, а другой - к сигнальному разъему.
  5. Подсоедините концы проводов к контроллеру и сильно покрутите колесо. Если лампочка мигает, датчик исправен.

Если после проверок вы обнаружили, что датчик неисправен, замените DSA самостоятельно или обратитесь за помощью на СТО.

Карбюраторные варианты автомобилей от отечественного производителя АвтоВАЗ устанавливают спидометры с механическим приводом. Он располагался непосредственно в картере коробки передач, и по вращающемуся тросу данные о скорости передавались на приборную панель.

С приходом на ВАЗ 2114 инжекторных двигателей автомобили стали оснащаться электронными спидометрами.Информация о скорости поступает от соответствующего датчика скорости.

На современных ЦС используется так называемый эффект Холла.

Об эффекте Холла

Суть этого эффекта заключается в появлении разности потенциалов при взаимодействии электрического и магнитного полей. В этом случае электрическое поле протекает через магнит, где расположена полупроводниковая пластина. Именно на нем формируется разность потенциалов холловского напряжения.

На практике эффект применялся следующим образом.При движении напряжение Холла преобразуется в частотно-импульсный сигнал, который передается на контроллер. Чем выше скорость движения, тем выше становится частота этого сигнала. Из расчетов удалось определить, что датчик выдает 6004 импульса на 1 км дороги. Благодаря интервалам между импульсами датчик рассчитывает скорость автомобиля.

Для выполнения любой работы с ЭЦП сначала необходимо определить, где он находится. Датчик скорости расположен в верхней части картера коробки передач.Попасть в него можно через моторный отсек или снизу, если поставить машину в яму.

Функции

  1. Передача информации на приборную панель, а именно на спидометр, о скорости автомобиля.
  2. Поддерживать оптимальную работу регулятора холостого хода.
  3. Передача данных на электронный блок управления для поддержания оптимальной скорости в зависимости от режима движения.

DS подключается к спидометру и контроллеру с помощью монтажного блока, расположенного в моторном отсеке.А внутри машины прямо на реле вентилятора отопителя стоит датчик-предохранитель.

Ошибки и признаки неисправности

Если устройство начинает работать некорректно или выходит из строя, следует обратить внимание на экран бортового компьютера. Диагностика ошибок позволит определить, что ДС перестала исправно функционировать и необходимо принять меры по устранению поломки

Если эти коды ошибок появляются на приборной панели, обязательно проверьте электрическую цепь на предмет окисления или повреждения целостности контактов.Часто из-за этого DS перестает передавать информацию.

Но есть и другие признаки, по которым можно определить, что ДП вышла из строя:

  • На панели приборов спидометр показывает неверные данные о скорости или вообще не двигается;
  • При небольшом количестве газа обороты плавают, двигатель глушится сам;
  • Расход топлива увеличивается;
  • Мощность двигателя значительно снижена.

Эти знаки могут указывать на проблемы с другими системами.Но если вы обнаружите один из характерных признаков поломки ДС, плюс на бортовом компьютере появился один из двух кодов ошибок, то проблема именно в датчике скорости.

Проверка работоспособности

Не спешите заменять устройство, пока не убедитесь, что виноват неисправный датчик.

Проверка выполняется несколькими способами. Какой из них предпочтете - решайте сами.

Перед этим обязательно проверьте состояние проводки, контактов.Если они окислились или заржавели, есть обрывы в цепи, значит, сам ЦС вполне может быть исправным. Вам просто нужно вернуть проводку и контакты в рабочее состояние. Если проверка показала, что все цело и проблем с контактами нет, то проведите диагностику датчика скорости.

  1. Если вы не хотите снимать ДС, то поставьте машину на ровную поверхность, зафиксируйте колодками и приподнимите левое переднее колесо домкратом. Подключите к контактам датчика вольтметр и начните крутить руль руками.В этом случае посмотрите данные вольтметра. Если напряжение увеличивается с частотой пропорционально увеличению скорости вращения колеса, DS работает нормально.
  2. Другой метод также не требует снятия измерительного прибора. Но для этого вам понадобится контрольная лампа. Поднять левое переднее колесо домкратом и подключить контрольную лампу к контактам ДС. Затем поверните колесо вручную. Если лампа горит, датчик исправен.
  3. Третий метод включает разборку датчика и затем проверку входного и выходного напряжения.Вольтметр послужит прибором для измерения показателей.
  4. Четвертый способ активно используют те, кто предпочитает ремонтировать авто своими руками. Здесь нужно проверить привод датчика. Для этого колесо поднимается домкратом, а датчик снимается. Почувствуй драйв DS, а потом начинай крутить колесо. Пальцами можно почувствовать вращение привода. Если заклиниваний нет, все ровно крутится, значит привод в хорошем состоянии.

Если обнаружен отказ DS, единственное правильное решение - удалить его и заменить новым датчиком.

Определив, что ваш DS уже отработал, можно переходить к процедуре замены.

Замена

Даже если у вас есть опыт ремонта автомобилей, вам ни разу не приходилось менять датчик скорости, рекомендуем посмотреть обучающее видео об этом, загляните в инструкцию по эксплуатации вашего ВАЗ 2114.

Запастись необходимым набором инструментов и материалов:

  • Ключи 21, 14, 10 мм;
  • Сухая ветошь для очистки картера КПП;
  • Новый DS.

Что касается нового датчика скорости, то его легко найти по каталожному номеру - 2111-3843010. Его ориентировочная стоимость на сегодняшний день составляет около 300 рублей.

Начало работы.

  1. Устройство можно заменить через моторный отсек. Но такой вариант доставляет определенные неудобства из-за гофрированной трубки от воздушного фильтра и адсорбера, которые мешают комфортному доступу к нужному объекту. Убрать их можно, но тогда открутить датчик все равно будет проблематично.
  2. Чтобы избежать лишних демонтажных работ и облегчить себе задачу, заезжайте в яму и добирайтесь до ДП снизу.
  3. Искомое устройство расположено непосредственно на картере коробки передач над карданом кулисы. Посмотрите в область щупа, чтобы проверить количество масла в коробке передач. Здесь вы найдете DS.
  4. После выезда в яму подождите, пока корпус мотора остынет. Откройте капот, чтобы ускорить процесс охлаждения.Не закрывайте перед началом работы. Это обеспечит дополнительное освещение.
  5. Отсоедините отрицательную клемму от АКБ вашего ВАЗ 2114.
  6. Найдите датчик, который вы ищете, с помощью сухой ткани удалите всю грязь, скопившуюся на картере коробки передач. Необязательно чистить всю коробку, достаточно очистить участок, где находится ДС.
  7. Отсоедините контакты, сняв колодку проводов. Для этого достаточно нажать на пружинную защелку.
  8. DS следует отвинтить осторожно, вращая против часовой стрелки.
  9. Не всегда можно снять датчик вручную, так как приставшая грязь имеет тенденцию прилипать. Используйте гаечный ключ на 21 мм, чтобы снять DS с гнезда.
  10. После разборки ДС проверьте состояние привода. Как именно это сделать, мы уже рассказали.
  11. Если шток сломан, вам придется полностью разобрать привод.
  12. Гаечным ключом на 10 мм откручивается крепежная гайка, снимается вместе с шайбой.
  13. С помощью гаечного ключа на 14 мм немного ослабьте привод в гнезде, после чего его можно будет осторожно вынуть из гнезда.
  14. Убедитесь, что шток не попал в коробку. В противном случае придется разбирать коробку передач и разбирать. А это трудная задача.
  15. Проверить состояние уплотнительного кольца. Специалисты советуют менять его вне зависимости от степени износа.
  16. Замените шток, установите привод на место и соберите в обратном порядке.
  17. Новый датчик аккуратно ввинчивается в гнездо уже по часовой стрелке.
  18. Вставьте клеммы с проводами, соедините контакты и проверьте работу прибора.

DS следует вкручивать как можно осторожнее, так как корпус датчика сделан из пластика. Повредить его очень легко.

Заменить такой прибор, как DS, несложно. Соблюдайте последовательность операций, действуйте осторожно и используйте качественные запасные части. Плюс не забудьте предварительно убедиться, что виноват ДС. В противном случае работа может оказаться напрасной.

Все переднеприводные автомобили ВАЗ с инжекторными двигателями, такие как 2114 и подобные, оснащены датчиками скорости.То есть теперь скорость автомобиля определяется именно по его показаниям, а не по механическому воздействию троса спидометра, как это было раньше.

Довольно часто владельцы ВАЗ 2114-2115 сталкиваются с такой проблемой, когда стрелка спидометра начинает ходить в случайном порядке, либо данные о скорости заметно отличаются от реальных. В этом случае первая причина, по которой могут возникнуть эти проблемы, - это выход из строя датчика скорости.

Датчик скорости на автомобиле Лада Самара расположен в верхней части картера коробки передач.Но попасть туда легко не так-то просто.

Для его замены идеальным вариантом будет заехать в смотровую яму и всю эту операцию проделать из-под автомобиля. Чтобы все было нагляднее, ниже будет представлено фотоописание всей работы.

Фотоотчет по замене датчика скорости на ВАЗ 2115-2115

Итак, первым делом отсоединяем клемму от отрицательной на АКБ. Для этого понадобится ключ на 10 или головка с маленькой ручкой.Когда вы с этим справились, можете двигаться дальше. Отсоедините шнур питания от датчика.

На фото вид снизу:

Чтобы отсоединить этот блок от жгута проводов, нужно сжать металлические зажимы и потянуть этот узел вверх:

Теперь вытаскиваем старый датчик из картера коробки передач, для чего может потребоваться рожковый гаечный ключ на 22 мм. Хотя, в большинстве случаев, вручную все откручивается отлично. Затем берем новую деталь и устанавливаем в обратном порядке.

Как видите, старый датчик подключали напрямую к вилке, а в новом есть как бы удлинитель с проводом, но особой разницы в них нет.

Что касается стоимости этих деталей, то цена нового датчика скорости на модели ВАЗ 2114-2115 может составлять около 350 рублей за самый дешевый вариант отечественного производства.

Если двигатель вашего автомобиля глохнет на холостом ходу, скорее всего вам необходимо заменить датчик скорости ВАЗ 2114.Хотя спешить не стоит, эта проблема может быть связана не только с измерителем скорости, но и причина может заключаться в: Датчик массового расхода воздуха (датчик массового расхода воздуха), ДПДЗ (датчик положения дроссельной заслонки), РХХ (регулятор холостого хода), ДПКВ (датчик положения коленвала).
Если спидометр работает нестабильно или не работает спидометр, увеличился расход топлива, упала тяга двигателя, то стоит проверить измеритель скорости. Заменить его своими руками - посильная задача для всех, так как для этого требуется минимум инструмента и ничего другого.
В современных автомобилях в наше время все чаще устанавливают инжекторные двигатели. Все процессы регулируются и контролируются встроенным компьютером, в который с контроллеров поступают данные о работе всех агрегатов автомобиля.

Неисправный контроллер выдает неверные данные, что приводит к неисправности компьютера и всех систем автомобиля.
Эти контроллеры включают рассматриваемый нами DSA:

  • Измеритель скорости автомобиля (сокращенно DSA) необходим для передачи специальных импульсов скорости автомобиля на регулятор.
  • Регулятор по импульсам счетчика контролирует стабильную работу двигателя на холостом ходу, а с помощью РХХ регулирует подачу воздуха, направляемого в обход дроссельной заслонки.
  • Частота сигналов счетчика прямо пропорциональна скорости автомобиля.

Важно отметить, что исправный счетчик экономит ваш газ таким образом:

  • Контроллер получает от измерителя скорости следующие данные: скорость автомобиля - 100 км / ч.
  • Регулятор получает данные от ДПДЗ: положение - закрыто (на газ не нажимать).
  • Регулятор воспринимает такую ​​ситуацию - «торможение двигателем», исходя из полученных данных.
  • Поэтому он перекрывает подачу топлива.
  • Другими словами, при закрытой дроссельной заслонке регулятор не подает топливо до 20 км / ч.
  • И это не единственная полезная функция спидометра.

Как датчик определяет скорость автомобиля

Итак:

  • Как было сказано чуть ранее, спидометр передает свои импульсы (на 1 километр - 6004 импульса)
  • На основе этого соотношения регулятор вычисляет скорость по временному интервалу между импульсами счетчика
  • Спидометр на передней части автомобиля помимо регулятора использует импульсы измерителя, он отображает скорость

Где датчик скорости находится на ВАЗ 2114

Указатель скорости расположен в верхней части корпуса коробки передач.
Чтобы добраться до него, вам необходимо выполнить следующие действия:

  • Открыть капот.
  • Снимите адсорбер, исключительно для удобства (снимать его не нужно).
  • Заползти в область правого ШРУСа и найти там провод, ведущий к коробке. Это провод к измерителю скорости (проходит под дроссельной заслонкой, см. Фото ниже).

Признаки неисправности измерителя

Итак:

  • Неравномерный холостой ход или глохнет на холостом ходу.
  • Спидометр работает плохо или не работает вообще.
  • Повышенный расход бензина.
  • Падение тяги двигателя.

Для справки: Каталожный номер датчика для Самары (самара) 6-ти пульсный измеритель скорости № 2111-3843010.

Ошибки измерителя скорости

При неисправности счетчика или неисправной цепи на бортовом компьютере при диагностике выскакивает ошибка:

  • P0500 - Нет сигнала от измерителя скорости автомобиля.
  • P0503 - прерывистый сигнал измерителя скорости.

Причина чаще всего кроется в проводке счетчика, они просто болтаются и не закреплены. Поэтому случаи обрывов проводов - обычное дело, перед заменой обязательно проверьте схему счетчика.

Какой лучше выбрать

Стандартный заводской датчик № 2111-3843010 имеет слабый пластиковый стержень, поэтому часто ломается ... Для этого целесообразнее заменить датчик на металлический стержень, но тогда придется заменить разъем.

Как проверить, работает ли

Итак:

  • Датчик имеет три группы контактов: первый контакт заземлен, второй - импульсный сигнал, третий - напряжение.
  • Начинаем проверку с наличия массы на первом контакте, затем наличия напряжения на третьем контакте (12 вольт).
  • Проверяем импульс второго касания при пробуксовке ведущих колес не менее 5 км / ч.
  • Первый и третий контакты "звонят"

Неисправный датчик подлежит замене.

Замена датчика скорости в ВАЗ 2114

Датчик

не отличается надежностью и долговечностью, поэтому владельцы ВАЗ 2114 меняют несколько раз в год, поэтому при замене его своими руками цена вопроса значительно снижается, наша подробная инструкция вам поможет.

Внимание: помимо самого датчика, контакты, которые подходят к нему, ломаются, причем довольно часто, потому что болтаются. Снимая его, будьте осторожны, чтобы шток не упал внутрь коробки, иначе придется научиться снимать и разбирать редуктор

.

Необходимый инструмент

Нам понадобится:

  • ключик на 10 и 21, и колечко на 14 (может пригодится).
  • датчик новый.

Работы проводим на холодном двигателе, чтобы не обжечь руки:

  • Открыть капот, ключом на 10 снять клеммы АКБ.
  • Находим расположение датчика: он находится рядом с щупом для проверки уровня масла на КПП.
  • Снимаем адсорбер, чтобы было удобнее откручивать счетчик (откручиваем гайки и просто откладываем в сторону).
  • Дотрагиваемся до датчика рукой и снимаем с него блок проводов, придерживая пальцами пружинный зажим.
  • Откручиваем датчик против часовой стрелки и вытаскиваем.
  • Если не получается открутить вручную, используйте ключ на 21.

  • В случае поломки старого штока необходимо снять привод.
  • Гаечным ключом на 10 открутите гайку и снимите ее вместе с шайбой.
  • Если привод не вынимается, используйте колпачок на 14 и ослабьте его.
  • Открутив - вынимаем.
  • Будьте осторожны, не забывайте, что если вы уроните шток в коробку, вам придется снимать и разбирать его.

  • Если привод был снят, проверьте состояние уплотнительного кольца, возможно, его необходимо заменить.
  • Установка производится в обратной последовательности.
  • При установке нового датчика важно, чтобы его штифт попал внутрь полого штифта втулки.
  • Осторожно снимите втулку, при необходимости используйте гаечный ключ на 10.
  • Осторожно вкрутите сам датчик (вращая его по часовой стрелке).
  • Учтите, что корпус датчика сделан из пластика и его легко сломать.

Замена успешно завершена. Как оказалось, это совсем несложно.
Дополнительно можете посмотреть видео как идет замена датчика скорости ВАЗ 2114.

Обслуживание и ремонт автомобилей стоит недешево, особенно если вы обратились за помощью в сервисный центр. В этой статье мы расскажем, как можно самостоятельно заменить датчик скорости ВАЗ 2114.

Признаки неисправности датчика скорости

Итак, вы обратили внимание, что спидометр перестал работать и стрелка на нем не двигается, расход бензина превышает норму.Значит, пришло время ремонтировать датчик скорости ВАЗ. Для этого совсем не обязательно обращаться в автосервис, ведь вы можете взяться за дело самостоятельно. Для начала нужно подробно узнать, как правильно заменяется эта деталь.

Датчик предназначен для передачи сигнала на специальный контроллер, который регулирует работу двигателя на холостом ходу. В результате корректируется подача воздуха, который направляется в обход дроссельной заслонки.

Расположение датчика

Найти это приспособление в ВАЗ 2114 самостоятельно совсем несложно: оно расположено на коробке передач.Для этого вам нужно открыть капот на машине и найти провод, ведущий к этой самой коробке. Этот провод также ведет к измерителю скорости.

Бывает, что причина поломки кроется в ослабленной или плохо закрепленной проводке, поэтому перед ее заменой нужно это проверить. Для этого вам понадобятся следующие инструменты:

  • Отвертка (плоская и крестообразная).
  • Плоскогубцы обычные.

Если провода в порядке, то причина кроется в поломке самого датчика.

Как удалить?

  1. Откройте капот и ключом на 10 снимите "массу" с АКБ;
  2. Удаление канистры сделает процесс замены более удобным. Делается это очень быстро: откручиваем гайки и откладываем в сторону, чтобы не мешало работе;
  3. Снимите блок вместе с проводами. Для этого необходимо зажать фиксатор;
  4. Снимите устройство. Его нужно аккуратно повернуть против часовой стрелки, пока он не открутится. Затем вынимаем датчик при помощи ключа на 21;
  5. Место установки необходимо очистить от грязи и мусора.

Инструкции по установке

  • Перед заменой сломанного датчика на новый имейте в виду, что корпус устройства сделан из пластика, поэтому важно быть очень осторожным, чтобы не сломать его.
  • Для правильной установки скоростного приспособления ВАЗ 2114 необходимо, чтобы паз приспособления точно входил в паз втулки. Иначе он не сможет как следует закрепиться и сесть на место.
  • Последний шаг - надежная фиксация.Для этого осторожно поверните датчик по часовой стрелке. Главное не переборщить и не сломать новое устройство.

На этом замена устройства завершена. Стоит ли обращаться в сервисный центр и сколько денег вы сэкономите, сделав это самостоятельно, подумайте сами.

Как проверить датчик скорости, ВАЗ 2110, 2111, 2112. Как заменить датчик скорости, ВАЗ 2113, 2114, 2115

Детали
По сценарию Джейсона Ханса

Начиная с «десятого» семейства (2110, 2111 и 2112) автомобили стали оснащаться электронным спидометром.Если выходит из строя электронный спидометр ВАЗ, скорее всего, проблема кроется в датчике скорости. Если датчик скорости 2110, 2111, 2112, 2113, 2114 или 2115 вышел из строя, его необходимо заменить. Однако перед заменой датчика скорости ВАЗ его необходимо проверить.

Как проверить датчик скорости на ВАЗ

Проверить датчик скорости на ВАЗ (2110, 2111, 2112, 2113, 2114 или 2115) проще всего, не снимая датчик с автомобиля. Чтобы проверить датчик скорости ВАЗ, нужно поднять автомобиль домкратом так, чтобы одно колесо не касалось земли.Подключите контакты датчика к вольтметру (или тестеру в режиме вольтметра) и начинайте крутить колесо. Если колесо вращается, прибор измеряет напряжение, значит, датчик скорости исправен. Если нет напряжения, датчик скорости ВАЗ вышел из строя и требует замены.

Как заменить датчик скорости на ВАЗ

Замена датчика скорости на ВАЗ 2110, 2111, 2112, 2113, 2114 или 2115 - процедура очень простая, легко переносится руками. Для замены датчика скорости понадобится всего один ключ на 22.

1. Найти датчик скорости - он находится сразу за защитой двигателя (если смотреть на двигатель).

2. Снимите клемму с датчика скорости и открутите датчик ключом на 22

3. Снимите датчик холостого хода, замените его новым.

4. Собрать все в обратной последовательности.

После замены датчика скорости спидометр должен начать нормально работать и показывать правильную скорость.

  • Интересно
  • Не интересует

Почему не работает спидометр? Поломка спидометра, возможные причины и ремонт.

Спидометр - один из незаменимых приборов, от правильной работы которого может зависеть не только безопасность, но и жизнь водителя и его пассажиров. Если спидометр перестанет работать, любой автомобилист сразу почувствует его недостаток. Причем это не только неприятно для вас, но и опасно для других участников дорожного движения. Например, неисправность спидометра может стать причиной неправильного выбора скорости входа в поворот и, как следствие, дорожно-транспортного происшествия.Кроме того, вы можете получить солидный штраф от ГАИ за. В любом случае, если не работает спидометр (в том числе и ВАЗ 2110), его нужно немедленно отремонтировать. И сегодня мы поговорим о причинах поломки этого устройства и способах их устранения на примере десятой «Жигулей».

Почему на ВАЗ 2110 не работает спидометр? Причины

На автомобилях отечественного производства данный компонент может выйти из строя по нескольким причинам. Наиболее вероятным из них является контактное окисление.Это, пожалуй, самая банальная и простая причина, устранить которую можно всего за 5-10 минут. Для этого вам просто нужно снять и почистить контакты, а затем снова поставить на место.


Кроме того, сам провод, а точнее его деформация, может стать причиной неисправности спидометра. При визуальном осмотре он может показаться целым (изолирующая обмотка без трещин и разрывов), однако внутренняя часть (жилы) может быть порвана. В этом случае необходимо сделать «непрерывность» провода.Делается это с помощью специального тестера.

Если на ВАЗ 2110 (или другой модели автомобиля десятого семейства) не работает спидометр, возможно, у вас сломаны пазы, которые проворачивают трос этого элемента. Может быть и такое, что с ним все выходит из строя, но это происходит исключительно на электронных панелях.

Также неисправность спидометра может быть вызвана самой поломкой. В этом случае следует приобрести новую деталь и установить ее вместо старой (более подробная инструкция и описание будут рассмотрены чуть ниже).Итак, если спидометр работает, то вывод очевиден - проблема была скрыта в датчике. Если вы обнаружите, что на ВАЗ 2110 не работает спидометр после ремонта, посмотрите, не забыли ли вы подключить сцепление.

Принцип работы датчика


Алгоритм работы этого устройства следующий. Когда колеса машины вращаются, контроллер получает короткий сигнал от датчика скорости, который, в свою очередь, пропорционален скорости колес.Принцип этой части основан на эффекте Холла.

Что делать, если на ВАЗ 2110 не работает спидометр?

Как заменить прибор самостоятельно? Заменить эту деталь очень просто. Другое дело добраться до датчика спидометра. Вот тут и возникают трудности. Чтобы не запутаться в нюансах, рассмотрим для того, чтобы заменить на отечественные автомобили ВАЗ десятого семейства.

Итак, при наличии новой детали приступаем к замене. Первым делом необходимо обесточить бортовую систему автомобиля, то есть снять отрицательную клемму с аккумуляторной батареи.Будьте осторожны: иногда может возникать искра, поэтому во избежание неприятных ощущений работаем в резиновых перчатках. Далее вы должны найти датчик спидометра на коробке передач. На «десятках» он расположен между приводом спидометра и наконечником. Далее отсоединяем колодку с проводом от датчика. В этом случае необходимо удалить его дополнительно. После этого откручиваем устройство от привода ключом на 22. Теперь перед нами стоит задача установить новую деталь. Здесь главное попасть стержнем нового датчика в центр привода.После этого можно смело все подключать, затягивать и приступать к работе.

Обратите внимание на приклад


Обратите внимание, что если шток сломается, вам придется разобрать привод. Делается это ключом на 10 мм. Если диск застрял, можно попробовать накинуть на большой ключ и аккуратно двигать им влево-вправо. Далее смазываем маслом резиновое кольцо нового стержня и устанавливаем его на место старого. На этот вопрос «почему не работает спидометр на ВАЗ 2110» можно считать закрытым.Как видите, работа не очень пыльная и сложная, поэтому с ней справится практически каждый водитель.

Заключение

Итак, мы выяснили, почему может не работать датчик скорости, и как отремонтировать спидометр ВАЗ 2110 путем установки новых элементов вместе со штангой.
Помните, что неработающий спидометр представляет большую опасность для водителя, что может привести к самым непредсказуемым последствиям. Зная все правила ремонта и замены датчиков, вы сможете обезопасить себя от возможных нештатных ситуаций.

Желаем удачи на дорогах и как можно меньше неприятностей!

Неправильные показания спидометра в автомобиле могут стать причиной дорожно-транспортного происшествия, например, водитель не сможет правильно рассчитать

скорость входа в поворот, или будет двигаться со скоростью, опасной для дороги или погодных условий.

Современные инжекторные вазоны, в частности 2110, производитель оснащает электронным спидометром, который, как и многое другое, имеет свойство ломаться.Спидометр по разному не работает, бывает, что жив только до прогрева двигателя до определенной температуры, а потом отказывается работать, бывает, что стрелка начинает «катиться» по шкале или «зависать» в одна позиция. От чего зависит возникновение таких неисправностей, и какие проблемы прибора приводят к выходу из строя спидометра на автомобиле ВАЗ-2110?

Сам спидометр находится на приборной панели, которая часто выходит из строя, измеритель необходимо менять полностью, так как производитель не поставляет его отдельные детали и приборы в продажу.На спидометре отображается информация, полученная от датчика измерения скорости автомобиля, который установлен в картере коробки передач. Показания крутящего момента передаются на датчик скорости с помощью шестерен, установленных на вторичном валу коробки передач. При помощи колодки к разъему приборной панели подключается провод датчика скорости.

Причины неправильной работы спидометра

Рассматривая причины, по которым не работает спидометр на ВАЗ 2110, стоит отметить, что их много, самая распространенная - это окисление контактов.Это самая частая, простая и частая причина поломки. Для устранения этого необходимо снять панель приборов и тщательно очистить все контакты, затем проверить их надежность и установить панель на место. Вы можете сделать это самостоятельно, не обращаясь в сервис.

Еще можно поискать еще одну довольно частую причину выхода из строя спидометра самостоятельно - это перетирание проводов. При визуальном осмотре повреждения проводов иногда незаметны, так как оплетка остается целой, но жилы под ней могут иметь обрывы.Для поиска этой неисправности необходимо при помощи тестера провести «обрыв» проводов, это уже сложнее.

Еще одна проблема, на которой может не работать спидометр - обрыв шлицев, поворачивающих трос спидометра. Здесь работы намного больше, многое придется менять.

Поломка датчика скорости (ДС) не редкость. Лучше всего диагностировать эту проблему с помощью исправного датчика, который ставится вместо якобы неисправного DS.В том случае, если тестовый спидометр заработал, вывод очевиден.

Также часто после ремонта работает коробка передач или сцепление, выясняется, что не работает спидометр, тут все может быть просто - проверьте, не забыли ли вы подключить прибор.

Порядок проверки DS:

Проверка датчика скорости - довольно сложная процедура, связанная с диагностикой, снятием и, зачастую, с возможной заменой самого устройства. Нам понадобится стандартный набор инструментов, пара часов бесплатного пользования и немного терпения.Ищем датчик в коробке, будет легче, если открыть капот. Открываем крышку, ищем провод в районе ШРУСа, он как раз приведет нас к нужному датчику. Добрались до прибора, приступаем к процедуре проверки и диагностики.

  • Снимаем панель приборов;
  • Вытаскиваем из него спидометр;
  • Для проверки работоспособности устройства нам понадобится дрель;
  • Зажать привод датчика скорости и включить устройство вращения против часовой стрелки;
  • Двигатель в машине должен работать, нужна помощь человека, который будет следить за реакцией устройства;

Если во время проверки спидометр работает, то причина его неисправности кроется в приводе, находящемся в коробке передач;

Если при проверке не работает спидометр, значит датчик скорости необходимо заменить.

Замена датчика на ВАЗ 2110

Если не работает спидометр из-за неисправного ДЦ, готовим ключи на 10 и 22. Датчик заменен сверху двигателя, так удобнее.

  • открыть крышку капота;
  • снимаем с АКБ минусовую клемму, либо массу, что, в общем-то, значения не имеет;
  • затем отключите все контактные фишки датчика скорости;
  • и затем ключом на 21 откручиваем гайки крепления датчика;
  • Если диагностирована поломка штока, то придется еще и привод снять, сам шток открутить ключом на 10.

Все в принципе по-прежнему просто, единственное - постараться быть осторожным, так как воткнуть шток в коробку передач очень легко, поверьте моему опыту.

В процессе установки на место тяги привода ВАЗ 2110 настоятельно рекомендую предварительно смазать резиновое кольцо маслом, после этого подключаем клеммную колодку, а затем проверяем работу нашего спидометра. Работает - довольны, нет - снова в работу.

Для наглядности предлагаю посмотреть видеоролик с пояснениями:

Спидометр устанавливается на любой современный автомобиль, бывает разных типов - жидкокристаллический, стрелочный, индикаторный.Если устройство перестает работать, водителю становится сложнее ориентироваться по скорости, легче нарушить скоростной режим.

В этой статье мы разберемся, почему не работает спидометр ВАЗ-2110: причины выхода из строя, способы устранения неполадок, типичные неисправности.

Виды спидометров ВАЗ-2110

На автомобиле ВАЗ-2110 спидометры с электронным и механическим приводом, приборы второго типа устанавливались на автомобили первых лет выпуска с карбюраторными двигателями (8 клапанов).Позже на «десятке» стали применяться электронные спидометры, крутящий момент от КПП на приборную панель передается через датчик скорости.

Все приборы на ВАЗ десятке, показывающие скорость автомобиля, циферблат и признаки неисправного состояния определяются по отклонениям стрелки спидометра от нормы. Если спидометр неисправен, стрелка при движении автомобиля:

Есть и другие признаки неисправности спидометра, например, на холодном двигателе прибор работает, и его показания в норме.При полном прогреве двигателя стрелка замирает и перестает двигаться.

Основная причина, по которой не работает спидометр на форсунке ВАЗ-2110 - засорение (промасливание) датчика скорости (ДС), особенно часто выход из строя происходит, если на ДС попадает масло из КПП или двигателя (например, есть течь из клапанной крышки ДВС). Есть и другие причины:

Перед тем, как что-то менять, нужно выяснить, почему устройство не показывает скорость. В первую очередь начинают проверку с датчика скорости, так как чаще всего с ним связаны все сбои в работе.Осматриваем ЭС на предмет загрязнения, смотрим, нет ли обрыва проводов.

Если электрическая часть датчика неисправна, загорается лампа Check Engine на панели приборов. Во время компьютерной диагностики при неисправном датчике сканер выдает код ошибки P-0501, P-0501 или P-0503. Еще одна ошибка определяется бортовым компьютером, установленным на автомобиле.

Есть и другие признаки неисправного ЭЦП:

  • на холостом ходу Двигатель внутреннего сгорания работает нестабильно, двигатель может заглохнуть на малых оборотах;
  • повышенный расход топлива.

Проверить электрическую цепь от ДС к спидометру на автомобиле ВАЗ-2110, форсунка достаточно сложная, поэтому здесь лучше прибегнуть к помощи специалистов.

Шестерни привода DS, находящиеся в коробке передач, также могут сломаться. Проверить сам привод несложно - нужно 10-м ключом открутить два болта его крепления, произвести визуальный осмотр этого механизма.

Если у пластмассовой шестерни сломаны зубья, велика вероятность, что шестерня сломана и в коробке передач.Для замены ведущей шестерни придется снять и разобрать коробку передач.

На автомобилях первых 2110 выпусков с карбюратором стрелка спидометра приводится в движение от коробки передач механическим тросом, и определить причину неисправности здесь намного проще, чем в электронной схеме ... Проверить несложно исправность троса спидометра (ТС): его необходимо отсоединить от КПП - если на его конце квадрат цел, то в этом подключении все в порядке.

Далее обхватываем пальцами конец троса и пытаемся его скрутить, если троса нет обрывов, стрелка спидометра должна начать двигаться (подниматься). Если автомобиль слишком свободно вращается пальцами, скорее всего, обрыв троса. Чтобы проверить сам механический спидометр «десятки», необходимо снять комбинацию приборов.

На ВАЗ-2110 с инжектором отдельный прибор, показывающий скорость автомобиля, не продается, а комбинация приборов на 2110-11-12 меняется в сборе.Если выяснится, что причина неисправности кроется в приборной панели, ее нужно изменить. Снимаем комбинацию приборов (старая модель) следующим образом:

Основной причиной неисправности спидометра является выход из строя датчика скорости, и при неисправности ДС его необходимо заменить. Заменить датчик на «десятке» ВАЗ несложно, практически любой водитель может проделать эту работу самостоятельно. Особенно проста работа на машине с 8-клапанным двигателем. Приступим к замене:

При установке ставим разъем на место, он должен защелкнуться с щелчком, эту работу можно считать законченной.При достаточной сноровке такая операция проводится за 5-10 минут.

Часто автовладельцы сталкиваются с проблемой, когда после замены датчика стрелка спидометра начинает «лежать» - показывать неправильную скорость. Следует отметить, что для ВАЗовской «десятки» разработано несколько типов ДС, и они имеют разные каталожные номера. При покупке следует обращать внимание на количество вышедшего из строя датчика, а покупать новую деталь нужно только с такой же маркировкой.

  1. Поиск причины неработоспособности спидометра следует начинать с внешнего осмотра ДС и идущих к нему проводов.Нередко случается, что провода обрываются в непосредственной близости от вилки.
  2. Если датчик скорости покрылся слоем грязи или масла, необходимо его удалить, протереть, переустановить и еще раз проверить показания спидометра. Возможно, после этого стрелка инструмента снова начнет нормально показывать скорость.
  3. Если самостоятельно устранить неисправность не удается, следует обратиться в автосервис к электрику.

Спидометр, как следует из названия, показывает скорость автомобиля.Соблюдение скоростного режима важно не только для избежания штрафов, но и для безопасных поворотов и других маневров. Чем выше скорость, тем больше должен быть радиус поворота. Если радиус меньше необходимого, велика вероятность заноса автомобиля и его опрокидывания. Поэтому исправность спидометра так же важна, как и качество рулевого управления или тормозной системы.

Как работает спидометр

Существует две основных модификации спидометров:

Принцип действия механического спидометра заключается в преобразовании скорости вращения вала в энергию, которая перемещает иглу.Привод спидометра расположен в коробке переключения передач механической или автоматической и соединен с индикатором гибким тросом, защищенным металлическим кожухом. Концы троса с обеих сторон выполнены в форме квадрата, за счет чего эффективно передают вращение от привода к индикатору. Механический спидометр всегда подключен к одометру (индикатору пробега автомобиля) и образует с ним единый блок.

Принцип работы электронного спидометра - датчик, генерирующий импульсы определенной частоты и длительности (в зависимости от скорости автомобиля).Датчик подключается либо к отдельному электронному спидометру, либо к бортовому компьютеру. И компьютер, и спидометр выполняют одну и ту же функцию - они подсчитывают количество импульсов в единицу времени и конвертируют значение в понятные километры или мили в час.


Неисправности спидометра

Наиболее частые неисправности:

  • Обрыв или повреждение троса;
  • соскакивание наконечника троса с ведомой шестерни;
  • неисправность механического или электронного индикатора;
  • неисправность датчика импульсов;
  • плохой контакт или обрыв провода, соединяющего датчик и индикатор или компьютер.

Видео - Как починить спидометр

Диагностика и ремонт механического спидометра

  • Для диагностики потребуются:
  • мотор 12 вольт;
  • плоская отвертка и отвертка Phillips;
  • фонарь; домкраты и подставки;
  • Инструкция по ремонту или обслуживанию вашего автомобиля.

Поднимите переднюю пассажирскую сторону автомобиля с помощью домкрата, чтобы проверить спидометр. О том, как это сделать безопасно, читайте в статье (Замена и восстановление амортизаторов).Снимите переднюю панель (панель приборов), чтобы добраться до комбинации приборов. На некоторых моделях автомобилей можно обойтись без этой операции, поэтому внимательно изучите инструкцию по ремонту и эксплуатации вашего автомобиля. Снимите комбинацию приборов и открутите гайку крепления троса от индикатора, запустите двигатель и включите 4-ю передачу. Проверить, не крутится ли кабель в защитном кожухе? Если да, остановите двигатель, вставьте и затяните конец троса, затем снова запустите двигатель, включите 4-ю передачу и посмотрите на показания индикатора.Если стрелка не меняет положение, индикатор неисправен, его необходимо заменить.

Если трос не вращается при работающем двигателе и включенной передаче, выключите двигатель и снимите трос с привода, расположенного на стороне водителя коробки передач. Вытащите трос из моторного отсека и осмотрите наконечники на предмет повреждений формы (квадрата). Скрутите наконечник с одной стороны кабеля и посмотрите на наконечник с другой стороны. Если оба наконечника вращаются синхронно без усилий и края наконечников не притираются, значит проблема в изношенной ведущей шестерне, поэтому ее необходимо заменить.Эта операция описана в руководстве по ремонту и техническому обслуживанию автомобиля.


Диагностика и ремонт электронного спидометра

Для диагностики и ремонта потребуются:

  • плоская и крестовая отвертка;
  • тестер;
  • набор ключей;
  • сканер инжекторного двигателя (можно использовать обычный осциллограф).

Запустите самопроверку бортового компьютера (BC). На большинстве автомобилей с впрыском, произведенных после 2000 года, BC поддерживает эту функцию.Если БК выдает ошибку, ее нужно расшифровать с помощью специальной таблицы, которая есть в инструкции по обслуживанию и ремонту вашего автомобиля. Но результаты диагностики покажут, работает вся система спидометра или нет. Чтобы устранить неисправность, придется искать поломку самостоятельно. Для этого поднимите автомобиль, как описано выше. Подключите осциллограф к среднему контакту датчика скорости (устанавливается вместо привода спидометра) и плюсовому контакту аккумуляторной батареи.Запустите двигатель и включите 1-ю передачу.

Работающий датчик будет выдавать импульсный сигнал с напряжением не менее 9 Вольт с частотой 4-6 Герц. Если датчик работает нормально, необходимо выключить трансмиссию и с помощью тестера проверить провод, соединяющий датчик с контроллером электронного блока управления (ЭБУ). Или воспользуйтесь осциллографом для проверки сигналов датчиков на входе ЭБУ. При наличии сигналов необходимо проверить клеммы и провод, соединяющий ЭБУ и комбинацию приборов (индикатор спидометра).Если есть специальный сканер, то желательно проверить индикатор спидометра, это позволит более точно определить причину неисправности.


Чаще всего спидометр перестает работать из-за попадания воды и грязи в клеммы, а также из-за обрыва или обрыва сигнальных проводов. Поэтому в большинстве случаев достаточно просушить и почистить контакты. Если по результатам проверки будет выявлена ​​неисправность датчика скорости, потребуется его замена.Эта процедура, а также замена вышедшего из строя индикатора подробно описана в инструкции по эксплуатации и ремонту вашего автомобиля.

Спидометр позволяет контролировать скорость и следить за соблюдением соответствующего режима при движении по бездорожью. Если устройство не работает, ориентироваться во время движения будет сложно. Очень часто такая проблема возникает на отечественных Лада Приора, о неисправностях которой мы и поговорим.

Сломанный спидометр на Приоре может вообще не работать или работать некорректно.Фото: f-a.d-cd.net

Каковы симптомы проблемы

По появлению одного из следующих знаков точно можно сказать, что на Приоре не работает спидометр:

  • Стрелка остается на нуле, хотя машина двигалась давно.
  • В принципе правильное определение индикатора скорости. Или автомобиль вообще отключается.

На практике чаще всего встречается второй тип отказа. Временные поломки на спидометре - ситуация, с которой часто сталкиваются те, кто приобрел автомобиль Лада Приора.Это часто бывает, когда стрелка находится на нуле, даже если движение началось. На приборной панели начинает отображаться светящийся восклицательный знак. Электроусилитель руля перестает работать. Но проходит несколько минут, а от проблемы не остается и следа, электронные компоненты продолжают работать в старом режиме.

Лада Приора - модели автомобилей, в которых используются электронные типы спидометров. В связи с этим может выйти из строя микропроцессор, отвечающий за работу.

Основные причины выхода из строя спидометра

Для начала нужно убедиться, что причиной неисправности не были ошибки в самой микросхеме, на которой работает автомобиль.Во время работы машины так называемый кэш в этих микросхемах забивается информацией. Из-за чего возникают сбои, в том числе временные. "Масса" с аккумулятором в этом случае просто сбрасывается. В противном случае вы не сможете сбросить свои данные. При этом бортовая сеть в автомобиле полностью обесточена.

Если обнуление не помогает избавиться от проблем, выполните полную проверку системы:

  1. Проверьте пластину безопасности, установленную на плате в цепи питания.Нужная часть будет отмечена - IG \ METER.
  2. После этого необходимо провести диагностику исправности проводки, находящейся на сайте, начиная с датчика регистрации скорости, и заканчивая приборной панелью. Именно на этом участке начинают обрываться провода. Могут возникнуть перетяжки, могут появиться другие виды дефектов. Обычно это происходит из-за активного использования автомобиля.
  3. Контакты, расположенные в разъемах, требуют особого внимания. И способен прийти в негодность из-за образования ржавчины, повышенной кислотности.В этом случае контакты датчика и разъемов легко очистить, чтобы избавиться от дефектов.
  4. Следующим шагом является проверка датчика управления на основе расстояния, пройденного автомобилем. Если обращаться в сервисный центр, то для проверки этой детали используется специальное оборудование. Если он отсутствует, то проверка проводится при проезде автомобиля несколько километров. По продолжающемуся обратному отсчету можно точно сказать, что система в порядке.

Что делать, если на Приоре не работает спидометр из-за панели приборов

Если именно в нем кроется неисправность, то нужно добраться до механизма, вращающего стрелки.И провести тщательный осмотр. Рекомендуется загнать машину в гаражный бокс и поставить машину на стояночный тормоз ... После этого открыть капот машины, отсоединить от аккумуляторной батареи клемму, помеченную минусом. Благодаря такому действию можно будет не бояться замыкания в бортовой сети.


Снять панель приборов на Лада Приоре может практически каждый. Фото tuningtaza.ru

Следующим шагом будет аккуратный демонтаж торпеды.И здесь нам нужно сделать несколько вещей.

  1. Во-первых, полностью удалите все накладки.
  2. Затем аккуратно откручиваем руль.
  3. Снимаем переключатели, расположенные под рулем.

Следующим шагом будет поиск и откручивание саморезов. Они позволяют торпеде закрепиться на своем месте. Только после выполнения всех этих действий можно начинать демонтаж самой торпеды. Для этого достаточно схватить деталь, слегка потянув ее на себя.Затем отключаются провода. Но перед этим их помечают, чтобы потом не запутаться. Торпеда вытаскивается и выносится через пассажирскую дверь.

Другие причины неисправности


Пока неизвестно, насколько проблемы со спидометром сохранятся в Приоре нового поколения. Фото smolmotor.ru

Отклонение оси стрелки - еще одна причина, по которой устройство может выйти из строя преждевременно.

  • Во-первых, очень осторожно стреляют самой стрелой.
  • Для этого подкладываем под стрелку небольшую вилку из пластика.
  • Устройство необходимо поднимать осторожно, без спешки.
  • Если стрелка действительно погнулась, просто замените ее.

Вращение спидометра обеспечивается специальными шестернями, расположенными на задней боковой панели приборов, сзади. Каждая передача требует проверки, если есть какие-либо проблемы со спидометром. При необходимости детали заменяются, проблем с этим быть не должно.

Замена шестерни обязательно нужна, если не хватает зубьев, если есть другие причины сомневаться в ее работоспособности.

После выявления и устранения дефектов проводится сборка, с выполнением действий в обратном порядке ... Допускается использование герметика, но совсем нового, а не старого. После завершения процесса сборки владелец должен проверить работоспособность приспособления.

Посмотрите, что делать, если спидометр сломался из-за датчика скорости:

Заключение и несколько слов о ремонте электронных спидометров

Для диагностики и ремонта нам потребуется закупить:

  1. Сканер для инжекторного двигателя.Но его можно заменить обычным осциллографом.
  2. Набор ключей.
  3. Тестер.
  4. Отвертки плоские и крестовые.

Начать с самотестирования бортового компьютера ... Эта функция поддерживается на большинстве современных автомобилей, выпущенных после 2000 года. Если в программе появляется ошибка, ее необходимо расшифровать. Для этого достаточно взять специальный стол. Он идет в комплекте с автомобилем или с сенсорной системой. Также его легко найти на специализированных сайтах.


Проведя самодиагностику, просмотрите список ошибок, которые выдает бортовой компьютер.Фото: i.ytimg.com

Результаты диагностики в любом случае подскажут, исправна система или нет. Чтобы устранить проблему, неисправность необходимо найти самостоятельно. Почему машину поднимают так же, как описано ранее. Осциллограф подключен к датчику средней скорости. И с контактом, который обозначен знаком плюс. После этого двигатель запускается на первой передаче.

Напряжение 9 В будет характерным для выходного сигнала, если датчик остается в рабочем состоянии.Стандартная частота 4-6 Гц. Передача отключена, если устройство работает стабильно. Проверить провод, соединяющий датчик с контроллером электронного блока управления. Сигналы датчиков можно проверить с помощью того же осциллографа.

Чаще всего спидометры начинают выходить из строя при попадании пыли и грязи в клеммы. Или из-за оборвавшихся проводов сами вышли из строя. Достаточно очистить контакты и полностью их высушить. Эта процедура всегда максимально подробно описана в инструкции по эксплуатации автомобиля.

Как поставить панель от 2114 на 2109

Тема сегодняшней статьи довольно интересна. Это установка панели ВАЗ 2114 на ВАЗ 2109 (карбюратор) и другие эксперименты с приборной панелью Девятка.

Мы не будем говорить о таких вещах, как оправдание данных действий. В конце концов, каждый автовладелец решает, как будет выглядеть его машина. Но все же с уверенностью можно сказать, что выглядит намного лучше, чем родная панель и торпеда от ВАЗ 2109.

Сразу скажем - установка европанели на ВАЗ 2109 (карбюратор) процесс очень хлопотный, и для начала необходимо.

Во-первых, разница в проводке. И надо в инструкции и распиновке вникать. В противном случае он может не полететь.

По цене установка торпеды ВАЗ 2114 на ВАЗ 2109 (карбюратор) может затянуться от пяти до десяти тысяч рублей в зависимости от того, где вы ее купите и кто будет задействован в установке. Новинка из целлофана может быть дороже.

Насколько сложен этот процесс, если вы делаете его самостоятельно, зависит от того, насколько хорошо вы разбираетесь в автоэлектрике. Да и по электрике как таковой. Возможно, действительно надо что-то в проводке переделать. Редко бывает, что все делается и начинается с нуля, особенно если речь идет о любом другом тазе. Также при таком ремонте необходимо заглянуть внутрь, чтобы снова случайно не допустить ошибку.


Скорее всего, придется переделывать проводку и менять монтажный блок.Некоторые специалисты рекомендуют устанавливать проводку от.

Установка панели приборов ВАЗ 2114 на ВАЗ 2109 (карбюратор) делает салон вашего автомобиля более современным, «новее». Вы можете заменить рулевую колонку, чтобы сохранить ощущение целостности изображения.


Красивее и современнее требует своих затрат. Так что придется потратить достаточно времени и сил на то, чтобы привести его в порядок, заменить проводку и все правильно подключить.

Тюнинг ВАЗ 2108 (тюнинг восьмерка) своими руками Сделай сам

Карбюратор Солекс 21083 и его устройство

Новые авто до 500000 рублей в хорошей комплектации

Так вот, сразу скажу, что фото мало, т.к.. = (
(Спасибо Сереге (Sega535) за то, что поделился этим сайтом!)

Расскажу все по порядку.
Когда сдавал на права учился на ВАЗ 2106, думал, что первый машина будет шестерка ...) Но поездив с другом на его 99, она мне понравилась больше! Ну собственно была мечта про 99.
Я мечтал о ВАЗ 21099 с европанелью! Так получилось, что купил с высокой панелью, но это поправимо;)
Так и была)

В один удачный день я встретил человека, который продавал запчасти ВАЗ 2114.Поговорили с ним о продаже европанели - и он согласился, на следующий день она у меня была. =)

Что случилось:
- Европанель
- Панель приборов (VDO с 2-мя экранами)
- Жгут проводов на Европанель
- Крышка рулевой колонки.
- центральная консоль
- воздуховоды
- две пластиковые накладки (по бокам печки).
- Крепления железа
- Кнопки
- Обшивка дверей

За все это отдал 2000 руб. =)

Работа началась.
Летом в свободное от работы время клеил европанель.


- 3 листа СТП - 450 руб.
- 1 кв. Метр Битопласт - 150 руб.

В панели проклеен весь пластик и воздуховоды СТП, все стыки пластика проклеены битопластом.

Звукоизоляция.
Осенью снял верхнюю панель, снял печку, заменил кран отопителя (как бегал), снял проводку.
Очистил от пыли весь моторный отсек, промыл, протер и затупил до шумоизоляции моторного отсека.

Что мне для этого понадобилось:
- 7 листов СТП - 1000 рублей
- 2 кв. Метра Сплена - 400 рублей
- Галоша бензин (Для обезжиривания) - 50 рублей
- Бумажная лента - 50 рублей

Проклеил весь двигатель отсек и днище к сиденьям СТП.



Второй слой приклеил Splen, также к сиденьям. К сожалению фото = (
Частично проклеил стыки печки СТП и битопласт, восстановил демпфер.
Эта работа с проклейкой затянулась на 2 дня ...

Установка европанели.
- Проложил жгут проводов, предварительно разложив какие фишки куда.
- Через правую переднюю дверь вынесен в панель автомобиля.

В районе рулевой колонки на панели есть железные крепления к ней, и так эти крепления крепим так, чтобы они оказались под рулевой колонкой.

Затяните два винта справа и два слева.(1 там проушина, 2 снизу)
Панель встала ровно, печка и воздуховоды совпали.

Приступаем к подключению проводов.
На всю проводку хватило, ничего удлинять не пришлось. Каждая фишка была на своем месте.

Проверил поворотники, фары, габариты, дворники, печку и т.д. Все исправно работает.
Замок зажигания будет иметь рядом с проводами микросхему для реле, реле должно быть установлено, иначе печка работать не будет.(У меня было)

Решил попробовать завести двигатель. Вставил ключ в замок, повернул: Зажигание работает, включаю стартер - панель тухнет, стартер не крутится ... Что-то подумал с замком зажигания.
Ну некоторые просто обходят эту проблему, покупая выключатель зажигания от ВАЗ 2110.

Решил эту проблему перетасовкой проводов в замке зажигания. - Это сработало. Двигатель заводится.

При включении зажигания заметил, что ДУТ (Датчик уровня топлива) ничего не показывает.

При сравнении схем оказалось:
1. В 2114 ДУТ подключается к панели напрямую в обход монтажного блока.
2. В 2109 ДУТ подключается к панели через блок монтажного блока: контакты 5,6 Х9 переходят к контактам 11,12 блока Х2. Розовый провод - это прямо ДУТ.

И я до сих пор удивлялся, почему у меня в жгуте была одна колодка с розовым проводом, которая не была подключена. Это просто указатель уровня топлива. Я подключил его напрямую к розовому проводу, идущему от ДУТ.- Это сработало.

Снял трос спидометра. Подключил электронный датчик скорости. - Спидометр рабочий.
Из датчика выходит 3 провода: +, - и управляющий. Подключил все к красной микросхеме, которая идет к панели приборов.

Подключение: + подключено, появляется при включении зажигания, - подключено к черному проводу, управление подключено к серому проводу.

Потом собрал переднюю часть. Вот что случилось в итоге.


Вот так вот.

Плюсы:
1.Внешний вид.
2. Не дребезжит, не отваливается, не разваливается и т.д.
3. Очень нравятся воздуховоды. Передние боковые стекла и лоб очень хорошо продувают.
4. Сижу за рулем и как будто в новой машине.
5. Все приборы видны, точны.
6. Управлять магнитолой удобнее.

Минусы:
1. Пришлось повозиться, но в принципе если не шуметь, не разбирать салон, день-два можно обойтись без проблем.Но это того стоит!

Удачи с установкой!

Добрый день.
Предлагаю вам послушать мой вариант вкорячивания евроторпеди в карбюраторную девятку.

Весь процесс установки торпеды можно разделить на две части:
1. Механическая - то есть все, что связано с размерами, сборкой, креплением и т. Д.
2. Электрическая - другими словами, подключение всей электрики панель.

Итак, перед нами ВАЗ 21093 с карбюратором и низкой панелью.По объявлению нашел б / у панель 2114 практически в сборе. В комплект входят:
1. Торпеда (2 бардачка) ;
2. Панельный щиток;
3. Заглушка отворота панели;
4. Ящик для мелочей + пепельница;
5. Комбинация приборов (2 окна) ;
6. BSK (твитер) ;
7. Экраны консоли (левый и правый) ;
8. Поперечины крепежные (4 шт.) ;
9. Накладка перекрытия тоннеля;
10.Пепельница вернулась;
11. Воздуховоды (в панели + салоне 3 шт.) ;
12. Мелочи (скрутки, пуговицы, волокна, шурупы, скобы и др.) ;

За такой набор отдал 7 тыс. Руб.
Дополнительно куплено:
1. Рулевая колонка 2114 - 3 тыс. Руб .;
2. Кожух рулевой колонки 2114 - 300 руб .;
3. Ремни безопасности передние 2114 - 500 руб, б / у;
4. Электропроводка под торпеда - 1 тыс. Руб. (на бирке карб) ;
5.Монтажный блок 2115 - 2,5 тысячи рублей;
6. Замок зажигания 2110 - 500 руб .;
7. Мелочевка (реле, провода, клеммы, контакты и т.д.) - около 200 руб.

Общая смета закупки составляет 15 тысяч рублей . Если брать не б / у, а новую панель приборов Ваз 2114, то сюда прибавьте около 5 тысяч рублей.

Итак, начнем сборку с пункта 1.
Для начала все тщательно промываем.
Начнем с определения размеров воздуховодов как внутри панели, так и в салоне.Ведь ни для кого не секрет, что они соединяются и скрепляются таким замечательным образом, что продувают и откачивают там, где это совсем не нужно. Я использовал поролон и скотч «Момент». Поролон наклеивали с небольшим допуском по краям деталей для лучшей герметизации, а затем в несколько слоев перематывали скотчем.




Кроме того, я приклеил стык панели и воздуховодов вверху и стык обогревателя с воздуховодом кабины внизу, все по той же технологии:


Потом обклеил пластик панели в местах соприкосновения ее деталей - торпеду, бороду, бардачок, все крышки и торцы панели (скрип на обшивке двери) :




С кол.Переходим к панельным креплениям. Для крепления торпеды 2114 к кузову 2109 отсутствуют две шпильки в начале тоннеля пола и две шпильки на его конце (для крепления облицовки тоннеля пола) . Путем проб и ошибок сделал несколько переходников на существующие приспособления:


В случае крепежа для прокладки тоннеля пола пришлось повозиться - он не встал на место из-за крепежа для ответки ремней безопасности передних сидений. В итоге слишком сильно вырубил, и взял ответки вместе с комплектом ремней от 2114 и прикрутил их к сиденьям ШС.О сборке последнего можно прочитать. Очень качественный редизайн стоковых сидений - дешево и сердито. Вернемся к настилу. Преобразования выглядели так:


Отрезаем лишнее


Прикручиваем переходник

Напоследок про монтажные "ушки" на рулевую колонку. Они крепятся на 2-х болтах и ​​2-х шпильках - но все они оказались короткими. Заменил болт на более длинный, но шпильки не менял, а вдруг порву резьбу? Как выход из ситуации - вырезать бороздки от «ушей».Рабочий процесс:




А теперь поговорим о нововведениях.
Во-первых, в передних дверях установил электростеклоподъемники, но пуговицы в бороде выпилил, рядом с пепельницей. Кнопки всего две - дойдут обе сидящие впереди, не нужно проводить провода в двери и вешать доп. кнопка для водителя.

Во-вторых, поставил блокировку, а вместо регулятора уровня подсветки поставил кнопку. Последний, в свою очередь, поставил на место управление гидрокорректором, а сам корректор исключил в принципе, потому что в поставленных фарах этого вообще не предусмотрено.


И в-третьих, поставил на место штатного иммобилайзера рукоятку воздушной заслонки. Комфортно и красиво, моё мнение.

Закончили ручную сборку. Переходите к шагу 2 - возитесь с электриком.
По сути - ничего сложного. Когда я только начал эту работу, мои знания в области электротехники стремились к нулю. Но ничего, практика помогла юному дарованию узнать, что такое чистка, пайка, термоусадка, контакт, цепь, звон ... и много других страшных слов 🙂

Доработки по электрике для карбюраторной машины с невысокой панелью выглядят как следует (не забываем, что проводку к европанели я брал с карбюратором) :

Во-первых, это панель приборов.
1) Подключаем напрямую датчик уровня топлива (ДУТ) т.к. в первых Самарах он подключается через монтажный блок;
2) Вместо обычного троса спидометра устанавливаем датчик скорости 2110-3843010-18 и перекидываем от него провода на щиток;
3) Подключите датчик температуры окружающей среды к экрану. воздуха;
4) Направьте провод от концевого выключателя всасывания.

Во-вторых, БСК. В первой Самаре ограничители дверей привязаны к освещению салона. На второй Самаре, то есть с европанелью, концевые выключатели идут на монтажный блок и потом на этот БСК.Поэтому он сигнализирует об открытых дверях.

В-третьих, выключатель зажигания. Стандартная девятка не подойдет. Покупаем замок с десятками (2110-3704010-30) , который идеально вписывается в новую проводку.

В-четвертых, необходим монтажный блок на четыре, типа 3722010. Есть несколько типов. У некоторых есть катушка Карлсона, а у других нет. В первом случае с его подключением придется немного поработать. У меня был блок второго типа (2115-3722010-08), где ничего придумывать не пришлось.

Пятое, капюшон. В связи с установкой нового блока предохранителей необходимо переделать подключение датчика тормоза. В мои девять лет он заперся на мессе. Нужно плюс переставить.

С электрикой учтены основные моменты.
Мой вариант установки торпеды 2114 не претендует на точность и правильность, т.к. без косяков никуда.
Пожалуйста, оцените проделанную работу!

Полную версию статьи со всеми комментариями можно прочитать.


Накладка на панель приборов ваз 2114

Формирование индивидуальности отечественного автомобиля преследует несколько целей. Одна из них - обеспечить комфортную работу вашего железного коня. Также персонализация снижает риск угона, потому что машину, которая выделяется среди потока, сложнее угнать, а позже ее легче обнаружить. Применяя тюнинг панели приборов ВАЗ 2114, автовладелец настраивает машину максимально под свой вкус.

При такой переделке салона водителю удается настроить информативную приборную панель, выделив нужные индикаторы персонализированной подсветкой. Однако следует учитывать, что стоит такой декор довольно дорого. Сэкономить получится, если всю работу проделать своими руками.

Содержание

  • 1 Модернизация
  • 2 Простая модернизация приборной панели
  • 3 Настройка с помощью европанели

Операции модернизации

Важно не только выбрать понравившуюся панель в интернет-магазине, но и обеспечить ее грамотный монтаж в месте, предусмотренном производителем.Действия по сборке / разборке необходимо продумать заранее, чтобы минимизировать проблемы с установкой.

Следует учитывать, что автомобили отлично поддаются внутреннему тюнингу, поэтому накладка на панели приборов ВАЗ 2114 от сторонних производителей обычно легко помещается в отведенное пространство.

Схема работы в такой ситуации довольно проста:

  • Правильно разберите заводскую панель. Рекомендуем использовать для этой схемы крепления автомобильный атлас, выпущенный автопроизводителем.В процессе работы можно обойтись без съемников, ограничившись классическими отвертками и пассатижами.
  • На следующем этапе монтируем новый информационный блок перед водителем или полностью меняем торпеду по желанию, что оказывается существенно дороже, но в результате будет иметь больший положительный эффект.
  • Сразу выкидывать устаревшую панель не нужно, так как могут понадобиться некоторые детали. Это могут быть полезные заглушки или элементы «родного» крепежа. Также у новичков некоторые крепежи могут быть повреждены в процессе установки, и их можно заменить в старой панели.

Перед началом всех работ мастеру следует внимательно ознакомиться с инструкцией по установке, предлагаемой производителем. Обычно в нем подробно описывается пошаговый алгоритм действий.

Простая модернизация приборной панели

На самом деле тюнинг приборки ВАЗ 2114 не такой сложный, как может показаться на первый взгляд. На рынке представлен широкий выбор моделей для преображения интерьера, поэтому каждый водитель получает возможность изменить пространство собственной машины по своему вкусу.

Смотрите также: Тюнинг фар своими руками

AMC. Автомобилистам, выбравшим данную модель, стоит знать о ней некоторые особенности:

  • Вы можете выбрать понравившийся дизайн у производителя;
  • В комплект входит индикатор уровня масла, который отсутствует в традиционной «заводской» версии, так как большое количество пользователей, изменивших внешний вид на версию Kotoma, хотели его появления;
  • Особый внешний вид достигается за счет выбора интересных цветов и использования хромированной отделки на каждой шкале.

Производитель также выпускает улучшенную версию AMC-2.

ПРО-СПОРТ. Вставка для панели приборов представлена ​​в оригинальном дизайне. Симпатичные разноцветные фонари помогут быстро ориентироваться в инструментах. Производители выпускают модель в двух вариациях подложки:

Благодаря возможности установки разной степени яркости в автомобилях ВАЗ 2114, водитель может настроить эту опцию по своему желанию. Недостаток той или иной модели в том, что предусмотрен только один цвет - синий.Склейка чешуек производится после монтажных работ. В результате получилось симпатичное панно в спортивном стиле.

УЛИЦА БУРЯ. Особенностью тюнинг-пэда является необычное цветовое решение, при этом производители не внесли никаких изменений в «заводскую» компоновку устройств. Основной упор в дизайне сделан на расцветку.

Также используются вариации с подсветкой. Днем это яркая версия с красными символами, а при ночной езде у водителя есть возможность переключать не только яркость, но и цвета.

АМС-2. В обновленной версии любимых драйверов тюнинговых водителей центральное место отведено тахометру. Его производители переместились в самое заметное место. Спидометр сдвинут влево. Белое поле, расположенное за стрелками, придает спортивности и позволяет легко считывать данные, не задерживая взгляд на приборах.

В подсветке используются светодиодные элементы. Их равномерная яркость помогает ночью и в вечернее время легко считывать текущие настройки.Важно отметить, что установку следует проводить более опытными мастерами, так как при установке требуется значительная перепланировка внутренней части.

См. Также: GSM сигнализация для авто

Северный ветер. Дизайнерская модель отличается своим внешним видом от более распространенных аналогов. Специалисты, занимавшиеся разработкой, не внесли корректив в традиционное позиционирование устройств. Однако даже при таком подходе им удалось обеспечить динамичный вид.

Стильно смотрятся встроенные в панель часы со спортивными нотками в дизайне. Цвет щита зависит от вставленных чешуек.

Тюнинг с использованием европанели

Одним из кардинальных способов модификации интерьера 14-й модели является установка европанели. Данное решение позволяет избавиться от ВАЗовских «болезней», к которым относятся такие факторы:

  • за рулем нет возможности регулировок;
  • рогалик закрывает значительную часть устройств при управлении;
  • Проблемы с видимостью в ночное время связаны с отражением работающей приборки на лобовом стекле;
  • материалы не самого высокого качества через небольшой промежуток времени существенно ухудшают восприятие интерьера; №
  • нанесенный пластик создает множество скрипов, ударов и гороховых падений через короткое время после начала эксплуатации;
  • Самопроизвольное открывание перчаточного ящика можно отнести к некачественному замку, использованному в конструкции;
  • Холодная кабина зимой связана с плохо спроектированной системой вентиляции в салоне.

Установка в салоне новой передней панели не только создает комфорт, но и решает множество практических задач. К ним относятся вопросы звукоизоляции, а также успешной изоляции пространства.

При производстве европанели использован качественный пластик. Также его сборка без нареканий. Драйвер снабжен более разнообразными ящиками для мелочей и полками для современных гаджетов. .

Установка новинок занимает немного времени.Поэтому ждать машину после перепланировки нужно недолго.

Самостоятельно разрабатывать такие варианты конструкции с внесением конструктивных изменений не стоит. Это связано с тем, что после переделки приборы, например, спидометр или тахометр, будут показывать неверные значения. Этого нельзя допускать, так как факт может негативно повлиять на работу транспортного средства, поскольку в этом случае водитель вводится в заблуждение из-за неверных показаний, что в конечном итоге может привести к аварии.

Схема торпеды ВАЗ 2114. Кнопки, лампочки, значки, индикаторы

.

Панель приборов ВАЗ 2114 предназначена для информирования водителя о состоянии автомобиля. Начинающим автомобилистам стоит дороже узнать об особенностях и возможностях панели, потому что она позволяет обнаружить некоторые серьезные поломки. Кроме того, некоторые пользователи могут быть заинтересованы в настройке панелей, поэтому ниже будут даны советы о том, что стоит менять в салоне и как.

Щитки приборов ВАЗ 2114 отображают информацию о состоянии важных рабочих узлов. Основная часть представляет собой информационный блок с двумя круглыми шкалами и несколькими индикаторами поменьше.

  1. Спидометр - правая круглая шкала на табло с отметками от 0 до 200 км / ч, которая показывает скорость автомобиля. Датчик устройства расположен в узле коробки передач и связан с дисплеем в салоне. Потому что находится окошко, в котором отображается пробег машины.

  2. Показатель справа от спидометра - уровень бензина в баке. Он имеет три основных деления - 1, ½ и 0. Единица - бак полон, ноль - пуст. Когда топливо на выходе, загорается оранжевый значок заправки.
  3. Тахометр - вторая большая круглая шкала, которая находится слева на панели. Отображает информацию о частоте вращения коленчатого вала - работе двигателя. Его норма - 3500-5500 оборотов в минуту, все это далее критическое значение, при котором происходит отказ двигателя в сборе.Индикатор под шкалой отображает температуру воздуха вокруг двигателя.
  4. Небольшой индикатор слева от тахометра - датчик температуры жидкости для охлаждения. Значения от 50 до 130 ° C, где значение 105 ° C и выше обозначает возможный перегрев двигателя.

Индикаторы

Индикаторы приборной панели ВАЗ 2114 Форсунка играет важную роль в осведомленности пользователя о неисправностях. Они помогают предотвратить ошибки в работе системы, поэтому важно знать, какой индикатор, что означает.Как работает панель? При возникновении какой-либо проблемы датчик сразу отправляет информацию на панель, и водитель увидит вспышку оранжевого цвета.

  1. Первый значок - масляная лампа, что означает падение уровня масла в картере двигателя. Если масла недостаточно, загорится этот индикатор. Значок, похожий на фонтан, сигнализирует о недостаточном количестве охлаждающей жидкости. Если он загорелся, значит в баке меньше 1 литра.
  2. Купол с ключицей - если загорелся, значит охлаждающей жидкости в расширительном бачке недостаточно.
  3. Значок больше напоминает пряжку ремня, сообщает, что двери машины закрыты не полностью.
  4. Перечеркнутый список Лампочка - неисправны габаритные сигналы или стоп-сигналы. Скорее всего, потребуется отремонтировать одно из устройств.
  5. Круг с шестью пунктирными обозначениями - графическое обозначение неисправности в тормозной системе. Скорее всего, блоки стерлись, их нужно проверить и заменить.
  6. Значок с изображением человека и ремнями - это индикатор, обозначающий, что водитель не пристегивал ремень.

Щиток аппарата 2114 более ранней версии имел еще несколько обозначений, например, аварийное давление масла, ручной тормоз, сигнал проверки двигателя Chek Engine и ряд других, обозначающих мелкие ошибки в работе, но не являющиеся в настоящее время используется.

Плотовка

На насосной панели приборов ВАЗ 2114 показан правильный порядок подключения проводов измерительных и информационных приборов, то есть это электронная схема панели приборов.Потребуется, если вы захотите внести какие-либо изменения в стандартную конфигурацию панели или отремонтировать и заменить детали. Для каждой модели автомобиля и конкретной приборной панели схема будет немного отличаться, например, схема на ВАЗ 2115 имеет существенные отличия от модели 2114.

Схема состоит из 26 подключений, выполненных через электронную схему. Обычно схема должна идти в комплекте с руководством к автомобилю. Описание его работы сейчас не проблема.

Внутри панели две площадки - красная и белая.Он будет подключен к приборам в определенной последовательности.

В распиновке нет ничего сложного, если пользователь имеет базовые знания о правилах подключения проводов - плюс к плюсу, минус к минусу. Если в руках есть схема панели приборов, можно взять тюнинг отдельных приборов или всего комплекта так, чтобы приборная панель модели 2114 стала приятной в плане визуального восприятия.

Возможности тюнинга

Панель приборов 2114 выглядит довольно тускло, поэтому первым вариантом ее тюнинга может стать установка подсветки.Делается довольно просто:

  1. Тусклые лампы заменяют на светодиодные фонарики. Если вы хотите, чтобы свет от них падал равномерно, установите термоусадку на осветительные элементы.
  2. Провода для новых ламп подключены к питанию печки. Не стоит использовать много ярких цветов, но стрелку лучше всего подходит красный и его оттенки. Отличным аналогом станет синий цвет светодиодов.
  3. Люминесцентная лента может быть второй подсветкой, которую можно прикрыть приборной панелью 2114 vase.Это позволит немного обновить и улучшить общий вид салона. Также можно заменить салонные лампы на диодные аналоги.

Чтобы панель приборов на вазе имела более четкое визуальное восприятие, кнопки тоже надо сделать с подсветкой.

Заключение по теме

Панель приборов 2114 достаточно проста как в эксплуатации, так и в ремонте.

Конечно, внешний вид оставляет желать лучшего, но это можно изменить, добавив некоторые визуальные эффекты.Последний вариант тюнинга - полная замена панели на Euro Engineer. Все, что нужно, уже установлено, остается только подключить несколько проводов и включить новую индикацию системы.

Формирование индивидуальности отечественного автомобиля предусматривает достижение нескольких целей. Одно из них - обеспечение комфортной эксплуатации Его железного коня. Также персонализация снижает риски угона, потому что машина выделяется среди потока, угнать ее проблематично, а впоследствии ее легче обнаружить.Применяя тюнинг панели приборов ВАЗ 2114, автовладелец максимально настраивает машину.

При такой переделке салона водителю удается настроить информативную приборную панель, подсвечивая нужные персональные световые индикаторы. Однако стоит учесть, что стоит такой декор довольно дорого. Сохранить получится, если все работы проделать своими руками.

Важно не только выбрать панель в интернет-магазине, но и обеспечить ее грамотную установку на месте, предоставленном производителями.Действия, связанные со сборкой / разборкой, необходимо продумать заранее, чтобы минимизировать проблемы с установкой.

Следует учитывать, что автомобили отлично поддаются внутреннему тюнингу, поэтому накладка на панели приборов ВАЗ 2114 от сторонних производителей обычно легко помещается в отведенное пространство.

Схема работы в такой ситуации довольно проста:

  • Правильно разобрать заводскую панель. Рекомендуем использовать для этой установки схему из автомобильного атласа, выпущенного автопроизводителем.В процессе можно обойтись без каких-либо импульсов, ограничившись классическими отвертками и проходами.
  • На следующем этапе монтирую новый информационный блок перед водителем или полностью меняю торпеду по желанию, что будет значительно дороже, но в итоге даст более положительный эффект.
  • Сразу выбрасывать устаревшую панель не стоит, так как от нее могут понадобиться некоторые детали. Возможно будут созданы заглушки или элементы «родного» крепежа. Также новички могут быть повреждены в процессе установки, а замена найдется в старой панели.

Перед началом всех работ мастер должен внимательно прочитать инструкцию по установке, предлагаемую производителем. Обычно в нем подробно описывается пошаговый алгоритм действий.

Легкое обновление приборной панели

На самом деле тюнинг ВАЗ 2114 оказывается не таким сложным, как может показаться поначалу. Существует широкий выбор моделей для переоборудования салона, поэтому каждый водитель может изменить пространство собственной машины на свой вкус.

AMC.Автолюбителям, которые выберут эту модель, следует знать некоторые ее особенности:

  • Вы можете сами выбрать понравившийся производителем дизайн;
  • в комплекте есть указатель уровня масла, которого нет в традиционном «заводском» варианте исполнения, так как его внешний вид требовал от большого количества пользователей смены внешнего вида штатива на гроб;
  • Особый внешний вид
  • достигается подбором интересных цветовых решений и использованием хромированной окантовки на каждой шкале.

Производитель также выпускает усовершенствованный вариант AMC-2.

Pro-Sport. Вставка для панели приборов представлена ​​в оригинальном дизайне. Симпатичная разноцветная подсветка помогает быстро ориентироваться в инструментах. Производители выпускают модель в двух вариантах подложек:

В связи с тем, что в автомобилях ВАЗ 2114 есть возможность устанавливать разную степень яркости, водитель может при желании настроить эту опцию. Недостатком конкретной модели является то, что предусмотрен только один цветовой вариант - синий.Постановка весов осуществляется после монтажных работ. В итоге получается симпатичный игрок в спортивном стиле.

Улица Буря. Особенностью этой тюнинговой накладки является неординарное цветовое решение, при этом «Заводское» расположение приборов производителями не менялось. Основной акцент в дизайне сделан на цвете.

Также используются вариации с подсветкой. В дневное время это яркая версия с красными символами, а при движении за рулем водитель имеет возможность переключать не только яркость, но и цвета.

АМС-2. В обновленной версии драйверов накладки tunisy выделено центральное место для тахометра. Его производители переместились в самую заметную зону. Спидометр сдвинули влево. Белое поле, установленное за стрелками, придает спортивности и позволяет легко считывать данные, не задерживая обзор инструментов.

В подсветке используется

светодиодных элемента. Их плавная яркость помогает в ночное и вечернее время легко считывать текущие параметры.Важно учитывать, что установку следует проводить у более опытных мастеров, так как процесс установки требует значительной перепланировки части интерьера.

Северный ветер. Дизайнерская модель отличается своим внешним видом от более распространенных аналогов. Специалисты-разработчики не внесли изменений в традиционное расположение инструментов. Однако даже при таком подходе им удалось обеспечить динамичность внешнего вида.

Стильно смотрятся встроенные в панельные часы со спортивным оформлением.Цветовое решение щита зависит от используемых вставок.

Тюнинг с использованием европы

Одним из принципиальных способов переделки салона 14-й модели является установка европейца. Такое решение позволяет избавиться от ВАЗовских «болезней», к которым относятся такие факторы:

  • руль не имеет возможности регулировок;
  • branca перекрывает значительную часть устройств при управлении;
  • трудности с видимостью ночью связаны с отражением на лобовом стекле работающей приборки;
  • материалы не самого высокого качества, через небольшой промежуток времени восприятие интерьера значительно ухудшается;
  • используемый пластик создает много скрипов, ударов и горошины небольшого периода после начала эксплуатации;
  • Самопроизвольное открывание перчаточного ящика можно связать с низким качеством используемого в конструкции замка;
  • классный салон Б.зимнее время Расположен с плохо продуманной системой вентиляции в салоне.

Установка в салоне новой передней панели не только создает комфорт, но и решает множество практических задач. К ним относятся как вопросы шумоизоляции, так и удачная изоляция пространства.

При производстве европанелей применяется высококачественный пластик. Также сборка оказывается без особых нареканий. Драйвер снабжен еще всевозможными коробками для самых маленьких и полками для современных гаджетов..

Установка новинки занимает немного времени. Поэтому нужно дождаться машины после перепланировки.

Самостоятельно разрабатывать подобные варианты конструкции с изменением конструкции не стоит. Это связано с тем, что после переделки приборов, например, спидометр или тахометр будут показывать неверные значения. Допускать этого не стоит, так как это может негативно сказаться на работе транспортного средства, поскольку в этом случае водитель вводит в заблуждение из-за неверных показаний, способных в конечном итоге привести к аварии.

Подавляющее большинство водителей стремится изменить внешний вид панели приборов ВАЗ 2114. Сделав это, автомобилисты получают автомобиль, эксплуатировать который становится намного приятнее. При этом новые детали передней части салона не только привлекают внимание, но и делают вождение намного безопаснее.

1 Улучшение подсветки панели приборов ВАЗ 2114

Как и в случае с другими моделями отечественных автомобилей Главное при модернизации панели приборов ВАЗ 2114 - визуальный эффект.Каждый владелец автомобиля хочет сделать свою машину не только оригинальной, но и уютной.

Первым элементом усовершенствования, попадающим в поле зрения народных промыслов, является приборный щиток в салоне автомобиля. Вариантов тюнинга может быть масса. Но самое главное - это желание и фантазия самого водителя. Большинство. Простым способом обновления панели будет изменение подсветки инструментов.

В начале работ по благоустройству необходимо подготовить рабочий материал. Для начала тюнинга панели приборов ВАЗ 2114 нужно полностью снять старую заслонку. Кроме того, потребуется демонтаж защитного стекла спидометра. После нужно удалить стрелки устройства. Делать это нужно предельно аккуратно, так как детали очень хрупкие. Потом натянуть штатную накладку и поменять лампочки. В заводской комплектации они имели зеленый цвет. Можем заменить их деталями других оттенков.

На завершающем этапе собираем конструкцию спидометра в обратном порядке.Устанавливаем облицовку, после чего производим установку защитного стекла устройства. Таким образом, мы провели настройку освещения Спидометра ВАЗ 2114, потратив на него всего 30 минут.

Еще один элемент приборной панели автомобиля, который легко доработать сами приборы. Вообще в полной комплектации панель отечественного авто очень напоминает пародию на попугая: подсветка отопительного прибора желтая, кнопки зеленые, а все индикаторы оранжевые.Часто такое разнообразие цветов мешает комфортному вождению ночью, ведь все они сливаются в один непонятный цвет. В этом случае стрелки инструментов становятся практически незаметными. Чтобы исправить ситуацию, можно сделать стрелки настройки, установив красные светодиоды.

Для этого разбираемся с панелью приборов ВАЗ 2114. Под каждой из стрелок аккуратно ставим по одному красному светодиоду и надеваем специальные термоусадки. Провода каждого из устройств выводим с внешней стороны панели, после чего связываем их с разводкой нагревателя.По окончании этого мы можем собрать щит в обратном порядке.

После выполнения этой работы мы получили обновленную панель приборов ВАЗ 2114, стрелки которой светятся ярким, не размывающимся цветом, а вся передняя часть салона получила совершенно другой вид.

2 Варианта Тюнинг Устройства Автомобиля Тюнинг

Улучшение приборной панели ВАЗ 2114 сложными работами не назовешь. По сути, драйвера достаточно, чтобы купить уже готовый щиток, который потом нужно установить вместо штатного.Рассмотрим самые популярные варианты, пользующиеся спросом благодаря привлекательному внешнему виду.

Самая распространенная панель для тюнинга ВАЗ - это модель AMS. . Этот щит имеет такие особенности:

  • широкий вариант оформления. Подходящие могут быть выбраны одним из одного;
  • Панель включает указатель количества масла, которого нет ни в одной штатной комплектации автомобиля. Устройство появилось после многочисленных запросов Заказчиков сменных панелей;
  • щиток имеет привлекательный вид за счет цветовой шкалы с серебряной окантовкой;
  • Есть возможность заказать панель приборов разных оттенков.

Еще одна модель щита, пользующаяся большим спросом - панель PRO-SPORT . Изделие выполнено в виде накладки на обычное панно. Щит выполнен в светлых и темных тонах. Водитель может регулировать интенсивность подсветки. Правда, цвет у него только один - синий. Все устройства монтируются после установки самого щита. Он придает интерьеру автомобиля неповторимый вид.

Очень хорошо на внутреннем рынке. Приборная панель зарекомендовала себя AMS-2 , центральным прибором в котором является тахометр.Все изделия имеют спортивный вид, который дополняют белые стрелки. Светодиоды используются для освещения панели. Устанавливать продукт может только профессионал. Не имея опыта работы с этой моделью щита, можно повредить торпеду.

Последней в нашем обзоре будет модель Street Storm , отличительной чертой которой является впечатляющее цветовое оформление. При осмотре панно сразу можно заметить, что основной акцент производитель сделал на цвете изделия.Все устройства остались на своих местах. Особого внимания заслуживает подсветка щита. Днем передняя часть салона светится исключительно красным светом. Вечером водитель может изменить не только оттенок освещения, но и его интенсивность.

Все перечисленные модели щитов стоят в районе 3-9 тысяч рублей. Заказать их можно разными способами: либо в Интернете, либо в магазине производителя.

3 Европинель для ВАЗ 2114

Загрязненные щиты европейского образца появились на нашем рынке сравнительно недавно.Однако им очень быстро удалось завоевать популярность у покупателей. Основные причины этого - креативный внешний вид, возможность устанавливать изделия без риска повредить дизайн. Однако основной причиной большого спроса на Equinopeli среди покупателей является материал, из которого он изготовлен. Это уже не сплошной неприятный пластик, который начинает греметь после первых трехсот километров пути. Щиток Евростандартов сделан из материала намного мягче и приятнее на ощупь и вид.Положительные эмоции вызывает и вентиляция салона с таким изделием.

К недостаткам европанели можно отнести слишком тугое движение рычагов, практически незаметную торпеду и наличие ненужных ящиков для мелочей. Последние неудобны, так как через несколько тысяч километров пробег может просто отвалиться.

Автомобильные самосвальные устройства современного легкового автомобиля - это самостоятельная часть салона автомобиля. И одна из важнейших составных частей, которая должна отвечать двум требованиям и решать две важные задачи.Обеспечивают высочайшую функциональность и создают ощущение эстетического удовлетворения, которое сочетается с осознанием комфорта, обеспечиваемого определенной панелью, благодаря удобно расположенным ящикам для одежды, подстаканникам, устройствам и кнопкам управления, а также приятному, не уставшему глазу, подсветка.

Панель приборов ВАЗ 2114

На автомобилях Самара 2 установлена ​​современная панель приборов ВАЗ 2114, которую еще называют «Европелла». Конструкторы поработали над ним, чтобы он имел хороший вид спереди, приятный внешний вид, сочетал информативность и эргономичность, и в то же время помог водителю справиться с обычными бытовыми потребностями.
И это было в большинстве случаев возможно. Блок приборов и датчиков, установленный перед глазами водителя, за рулем, предоставляет ему максимально возможный объем информации:

  1. В центральной части расположены два стрелочных прибора, слева - указатель оборотов двигателя, с помощью которого водитель определяет, с какой нагрузкой он работает в той или иной точке питания, и при необходимости регулирует этот процесс, переключая скорости, в В окошке под стрелкой находятся цифровые часы.Справа - спидометр или указатель текущей скорости автомобиля, в окошке под стрелкой - цифровые показания километра, пройденного за весь период эксплуатации автомобиля и за последнюю поездку;
  2. Вверху между стрелочными приборами находится контрольная лампа указателей поворота с зелеными стрелками, показывающими влево и вправо;
  3. В нижней центральной части - красный треугольник «стоп сигнал», а под ним Check Engine красный сигнал состояния мотора двигателя по бортовому электронному устройству;
  4. В левой средней части блока приборов расположена стрелка-указатель температуры двигателя, или, как в литературе, датчик температуры охлаждающей жидкости, над ним - пиктограмма, загорающаяся при перегреве двигателя.Под ним - значки дроссельной заслонки, давления масла, включения ручных тормозов и аккумуляторной батареи;
  5. В правой средней части - стрелка индикатора наличия топлива в топливном баке, над ним значок полностью отфильтрованного бака, под ним значок минимального количества топлива в баке, а также значки - рядом свет, низкий уровень тормозной жидкости и дальний свет.

Эргономичность обеспечивается удобным расположением инструментов и информационных иконок для визуального восприятия информации, а также клавиш, кнопок и рычагов для управления ими.В центральной части панели установлен штатный бортовой компьютер, как правило, это Gamma BC, Multitronics, Prestige или State. Место для его установки выбрано очень удачно, и с его помощью водитель получает расширенную информацию о состоянии операционных систем двигателя и агрегатов автомобиля.

Эта информация отображается не только на дисплее БК, но и передается через другие контрольные или информационные лампы и знаки, расположенные на блоке приборов и в других местах приборной панели.Кроме того, на дисплее бортового компьютера отображается информация другого характера, например, время следующего осмотра или технического обслуживания.

Удобно расположен закрывающийся перчаточный ящик, в котором есть подсветка и достаточно большая ниша под ней. В центральной бороде также есть ниша для хранения чего-либо и пепельница. Выходы воздуховодов достаточно удачны, что дает возможность эффективно продувать стекло и не допускает запотевания.

В процессе эксплуатации автомобиля постоянно возникают проблемы с неисправностями или сбоями в различных системах.Чтобы добраться до некоторых из них необходимо снять панель ВАЗ 2114. Даже чтобы снять щиток приборов, нужно разобраться, как снять торпеду на ВАЗ 2114 (панель приборов).

Кроме того, на ВАЗ 2114 панель нужно снимать полностью, если нужен ремонт воздуховодов и печки, или автовладелец хочет полностью поплакать и уплотнить сочленение конструкции панели, чтобы она не скрип.

Как разобрать панель приборов на ВАЗ 2114

Прежде чем приступить к этому сложному процессу, водитель должен внимательно ознакомиться с конструкцией и устройством панели приборов на своей машине.В разобранном на винт состоянии это выглядит так:

Устройство приборной панели ВАЗ 2114

Панель приборов и ее аксессуары:

1 - Торпеда ВАЗ 2114, или - панель приборов, то есть основная часть всей конструкции, к которой крепится блок приборов, бортовой компьютер, рычаги управления печкой, блоки ключей и другие накладки и защелки;

2 - накладка на панели приборов, имеет декоративную функцию, на ней также расположены выходы воздуховодов для обдува лобового стекла;

3 - кронштейн;

4 - заглушка;

5 - корпус пепельницы;

6 и 11 - ригели правая и левая;

7 и 10 - правый и левый экраны консоли;

8 - щиток приборной панели;

9 - Центральный кронштейн.

Если внимательно изучить эту схему, становится понятно, как снять панель на ВАЗ 2114. Решив для себя заказ, можно переходить к процессу.

  • с помощью крестообразной отвертки необходимо открутить три винта, которые удерживают левый экран консоли. Для удобства при этой работе лучше использовать отвертку с короткой ручкой и жалом.

  • снимая экран, осторожно снимаем нижний край накладки с кронштейна корпуса.
  • правый экран консоли крепится пятью винтами. С помощью крестообразной отвертки аккуратно откручиваем все винты, придерживая рукой ручку.

  • снимите экран, не позволяя ему зацепиться за жгуты проводов, которые скрыты за ним.

Отсоединить "массу" от АКБ, отсоединив колодки. При наличии автомобиля отсоединить его от главной балки проводов, потянув за соединительную колодку.Если магнитола на машине не установлена, то просто вытащите провода из панели, их нужно закрыть заглушкой. Обязательно выключите прикуриватель и вытащите патрон с лампочкой из пепельницы.

  • Снимите ручки с рычагов управления заслонкой отопителя. Чтобы облегчить процесс, надавите на них плоской отверткой.

  • Несмотря на кажущуюся простоту этого предмета, на снятие ручек с рычагов можно потратить много времени. Для этого дан наглядный пример, как это сделать на снятом блоке.

На рычаге есть специальный выступ, при установке ручки он отверстие, выполненное под этим выступом, входит в зацепление с рычагом. Для этого при снятии ручки необходимо поддеть плоскую тонкую отвертку и приподнять защелку на ручке, освободив ее от выступа.

  • снимите ручку электровентилятора обогревателя, просто потянув ее за себя.

  • Саморезом с крестообразной головкой, крепящим приборную панель к кронштейнам справа и слева, откручиваем отверткой.

  • в окошке на панели приборов, где на панели приборов расположены два винта сверху и два снизу - под окном. Их необходимо вывернуть, сдвинув крышку (2) и щиток (8).

  • вытаскиваем заглушку и откручиваем винты, которые находятся за ней.

  • выверните два винта снизу, удерживая накладку, и снимите ее.
  • поместив провода, подходящие к выключателям, отсоедините их.

  • откручиваем болты от кронштейна рулевого управления.

  • ключом на «8» откручиваем винты нижнего крепления кронштейна.

  • откручиваем винты под отвертку и снимаем световод.
  • снимаем фиксатор блока управления обогревом и вытаскиваем патроны с задней стороны блока.

  • Снимите декоративную вставку, удалив все внешние детали.
  • Гайки
  • откручиваем ключом на «21».
  • снимаем подсветку гидрокорректора.
  • откручиваются верхнее и нижнее крепление панели, с левой стороны снимается крепление к перекладине.

  • Теперь можно снять торпеду ВАЗ 2114.

  • установка производится в обратном порядке.

Для того, чтобы наглядно, в движении увидеть весь процесс, можно посмотреть видео, как снимают приборную панель на ВАЗ 2114.

Если у вас нет лишних денег, чтобы обратиться в техобслуживание станции. Чтобы снять приборную панель, вы можете все сделать самостоятельно. Хотя указанный процесс не сложен, но все же нужно понимать, с какими действиями вам придется столкнуться.

Панель приборов позволяет все распознать с течением времени. Полезная информация О состоянии авто. Именно поэтому, если Торпеда ВАЗ 2114 станет непригодной, к процессу замены придется отнестись со всей серьезностью, чтобы при последующей установке не забыть о присоединении какой-либо важной детали автомобиля.

Стоимость новой панели колеблется в пределах 15000 рублей, это довольно ощутимая сумма. Конечно, бывают ситуации, когда замена просто необходима. В качестве примера можно привести аварию на дороге, в результате которой на панели появились большие трещины, мешающие ее качественному функционированию.

Панель предварительного просмотра, особенности

Купите в магазине фигурную отвертку и с ее помощью постепенно открутите винты, фиксирующие приборную панель.Это непосредственно три элемента, фиксирующие левый экран центральной консоли. Если не можете разобраться с их расположением, сосредоточьтесь на том месте, где находятся водительские педали. Выкрутите оба самореза, которые находятся под заглушкой или, если ранее у вас была установлена ​​магнитола, то под ней.

Тем, кто ездит недавно, необходимо знать, что вилка находится рядом с кнопкой включения прогрева заднего стекла Автомобиль ВАЗ. После этого с поверхности панели приборов выдернутся абсолютно все фишки.Лучше всего, если вы введете им в будущем полную замену. Он обеспечит лучшее крепление и не даст вам запутаться в деталях.

При работе считайте, что они на прикуриватель и подсветку пепельницы. В обязательном порядке необходимо снять рулевую колонку. После завершения разборки снимается и руль. После этого столбик плавно опускается. Далее внутри слегка вдавливается вся оставшаяся самодостаточность и блок, отвечающий за управление обогревом автомобиля.

Удалив все указанные элементы приборной панели, вам нужно будет отвинтить монтажный кронштейн. Это элемент, который переходит от пола автомобиля прямо к панели приборов. Учтите, что к нему тоже прикреплены держатель реле и предохранители впрыска топлива. Не забывайте, что необходимо также разобрать поперечную приставку.

Нужно аккуратно поддеть, а затем удалить ручки, отвечающие за коррекцию фар и регулировку освещения в панели приборов, вытащить декоративную накладку и приступить к демонтажу светодиодной вставки.Все работы с панелью приборов следует проводить с максимальной осторожностью, чтобы не повредить рабочие элементы.

В дальнейшем все гайки отворачиваются, а фишки, которые находятся в иммобилайзере и днище коробки, отсоединяются. После того, как вы удалили все сопутствующие элементы, аккуратно обращаясь к старой панели, потяните ее на себя. Только теперь вы можете приступить к установке нового дашборда. В этой задаче нет ничего сложного или трудоемкого, но вам все равно придется потратить определенное количество времени на установку.

Модификации панелей, специальных деталей

У каждого владельца ВАЗ 2114 наступает момент, когда ему каждый день надоедает видеть заводской щиток приборов и возникает желание установить новую, улучшенную модификацию. Эта инструкция позволит максимально реализовать поставленную перед вами задачу, не обращаясь к точкам обслуживания.

Если вы хотите, чтобы в вашем салоне все было на высшем уровне, обратите внимание на современные модели торпед, на которых спидометры выполнены в цифровом виде.Их производит и продает, правда по очень значительной цене, компания «Гамма». Однако стоимость окупается уникальными внешними данными, которые позволяют выполнить панель приборов таким образом, чтобы она соответствовала всем требованиям современного стиля.

Если возник вопрос, где взять новую панель, то вариантов масса. Прежде всего, вы можете посетить рынки, специализированные автомобильные магазины, доски объявлений в Интернете и аукционы. В итоге вы найдете товар, который будет подходить как по качеству, так и по цене.

В промежутке после того, как вы разобрали приборную панель, но еще не приступили к установке новой, подумайте о возможности ее украшения, чтобы придать ей максимальную индивидуальность. Не забывайте о старой панели, которую вы выучили с такой тщательностью. Если на нем не будет видимых трещин, можно будет продать в интернете примерно 1/3 стоимости новой торпеды.

Таким образом, вы возвращаете часть потраченных денег на покупку новой детали в салоне автомобиля.Если вы всерьез задумываетесь, как сделать так, чтобы ваша панель не нравилась другим, прикрепите неоновую подсветку или выполните подсветку, которая поможет сделать штатную заводскую подсветку разнообразнее.

Помните, что когда вы делаете застежку панели, особое внимание стоит уделять не только шкале и стрелкам, но и кнопкам, которые на ней расположены. Конечно, не обязательно лепить освещение там, где нужно, здесь также необходимо соблюдать строгие пропорции, ведь яркие огни в любом случае будут отвлекать вас на протяжении всей дорожки.Особенно, если при необходимости придется неоднократно кататься по сложным участкам трассы.

Если вы хотите сделать панель идеальной, сделайте возможным более тщательную звукоизоляцию. Для того, чтобы в автомобиле ВАЗ 2114 указанная работа заработала, вам понадобятся специальные материалы. Но лучше всего, если вы будете выполнять эту задачу параллельно с заменой панели. Ведь если вы уже установили новую версию, вам придется заново все обновлять.

Чтобы произвести не только замену панели приборов, но и освежить внутреннюю отделку, придется либо обращаться на СТО, либо проводить тюнинг самостоятельно, полностью надеясь на свои силы.Это поможет сэкономить очень значительное количество времени и денег, которые пришлось бы потратить, отдав машину в профессиональную мастерскую. Удачи!

проверка датчика скорости Подключение датчика скорости на ВАЗ 2114

Датчик скорости ВАЗ 2114 является одним из важнейших элементов электронной системы управления «сердцем» автомобиля. От его показаний зависит, сколько топлива будет подано, сколько воздуха обойдет дроссельную заслонку при движении на холостом ходу, какими будут показания спидометра и т. Д.

Где датчик скорости на ВАЗ 2114?

Как и во многих других инжекторных автомобилях, датчик скорости ВАЗ 2114 расположен в верхней части картера коробки передач, недалеко от щупа уровня моторного масла ... Попасть к нему можно с двух сторон: сверху, открыв крышку капот и отсоединив адсорбер, а снизу, используя для удобства смотровое отверстие.

Принцип работы датчика скорости.

В основе работы любого современного датчика скорости лежит эффект Холла, то есть взаимодействие электрического и магнитного полей, провоцирующее создание на полупроводниковой пластине разности потенциалов - напряжения Холла.При движении указанное напряжение преобразуется в частотно-импульсный сигнал, который подается на контроллер. По временному интервалу между этими импульсами рассчитывается скорость автомобиля.

Неисправности датчика скорости ВАЗ 2114.

Как правило, на неисправность датчика скорости указывает:

  • Стрелка спидометра «лежит» в нуле;
  • снижение мощности мотора;
  • повышенный расход топлива;
  • проблемы с холостым ходом и, конечно же, ошибки P0500 (отсутствует сигнал с датчика скорости) и P0503 (прерывистый сигнал).

Большинство из них хоть и не являются прямым признаком поломки датчика скорости, но однозначно указывают на необходимость его проверки.

Как проверить датчик скорости ВАЗ 2114?

Проверить датчик скорости на отечественных автомобилях можно разными способами: не снимая датчик с автомобиля и вместе с ним.

В первом случае все достаточно просто:

Работающий датчик четко увидит изменение импульсного сигнала - в пределах 0.5-10В.

Во втором случае проделайте то же самое, только замените вольтметр контрольной лампой. Когда колесо вращается, лампочка должна мигать.

Последний вариант проверки датчика скорости ВАЗ 2114 предполагает снятие датчика с автомобиля (как это сделать, читайте ниже) и подключение к нему вольтметра и питания по следующей схеме.

Обслуживание и ремонт автомобилей стоит недешево, особенно если вы обратились за помощью в сервисный центр. В этой статье мы расскажем, как можно самостоятельно заменить датчик скорости ВАЗ 2114.

Признаки неисправности датчика скорости

Итак, вы обратили внимание, что спидометр перестал работать и стрелка на нем не двигается, расход бензина превышает норму. Значит, пришло время ремонтировать датчик скорости ВАЗ. Для этого совсем не обязательно обращаться в автосервис, ведь вы можете взяться за дело самостоятельно. Для начала нужно подробно узнать, как правильно заменяется эта деталь.

Функции датчика - передача сигнала на специальный контроллер, который регулирует работу двигателя на холостом ходу... В результате регулируется подача воздуха, который направляется в обход дроссельной заслонки.

Расположение датчика

Найти это приспособление в ВАЗ 2114 самостоятельно совсем несложно: оно расположено на коробке передач. Для этого вам нужно открыть капот на машине и найти провод, ведущий к этой самой коробке. Этот провод также ведет к измерителю скорости.

Бывает, что причина поломки кроется в ослабленной или плохо закрепленной проводке, поэтому перед ее заменой нужно это проверить.Для этого вам понадобятся следующие инструменты:

  • Отвертка (плоская и крестообразная).
  • Плоскогубцы обычные.

Если провода в порядке, то причина кроется в поломке самого датчика.

Как удалить?

  1. Откройте капот и ключом на 10 снимите "массу" с АКБ;
  2. Удаление канистры сделает процесс замены более удобным. Делается это очень быстро: откручиваем гайки и откладываем в сторону, чтобы не мешало работе;
  3. Снимите блок вместе с проводами.Для этого необходимо зажать фиксатор;
  4. Снимите устройство. Его нужно аккуратно повернуть против часовой стрелки, пока он не открутится. Затем вынимаем датчик при помощи ключа на 21;
  5. Место установки необходимо очистить от грязи и мусора.

Инструкции по установке

  • Перед заменой сломанного датчика на новый имейте в виду, что корпус устройства сделан из пластика, поэтому важно быть очень осторожным, чтобы не сломать его.
  • Для правильной установки скоростного приспособления ВАЗ 2114 необходимо, чтобы паз приспособления точно входил в паз втулки. В противном случае он не сможет нормально закрепиться и сесть на место.
  • Последний шаг - надежная фиксация ... Для этого осторожно поверните датчик по часовой стрелке. Главное не переборщить и не сломать новое устройство.

На этом замена устройства завершена. Стоит ли обращаться в сервисный центр и сколько денег вы сэкономите, сделав это самостоятельно, подумайте сами.

Датчик скорости автомобиля (сокращенно DSA) предназначен для передачи на контроллер импульсов текущей скорости автомобиля.

Контроллер, в свою очередь, с помощью импульсов датчика скорости следит за холостым ходом двигателя, а с помощью РХХ регулирует перепускную заслонку подачи воздуха ... Частота сигнала датчика скорости прямо пропорциональна текущей скорости автомобиля. .

Также стоит отметить, что рабочий датчик экономит наше топливо следующим образом:

  1. Контроллер получает от датчика скорости следующие данные: текущая скорость 100 км / ч.
  2. Контроллер получает данные от: датчик положения замкнут (педаль газа не нажимать).

На основании полученных данных контроллер воспринимает данную ситуацию как «торможение двигателем» и отключает систему подачи топлива. Другими словами, при закрытой дроссельной заслонке контроллер не подает топливо до 20 км / ч. И это далеко не единственная функция датчика скорости.

Как датчик скорости определяет текущую скорость автомобиля?

Как упоминалось ранее, датчик скорости передает импульсы (6004 импульса на км).На основе этого соотношения скорость может быть рассчитана по временному интервалу между импульсами датчика.

В дополнение к контроллеру спидометр автомобиля использует импульсы датчика, где отображается скорость.

Где датчик скорости (ДС) на ВАЗ 2114?

Датчик скорости находится сверху. И подползти к нему можно так:

  • Открываем капот.
  • Для удобства снимаем адсорбер (возможно, снимать его не нужно).
  • Заползаем в область правого внутреннего ШРУСа и натыкаемся на провод идущий к коробке. Он приведет нас к датчику скорости (под дроссельной заслонкой).

Признаки неисправности датчика

  1. Неровный холостой ход, глохнет на холостом ходу.
  2. Спидометр не работает или не работает.
  3. Большой расход бензина.
  4. Упала тяга двигателя.

Ошибка датчика скорости

Самар имеет 6-пульсный датчик скорости с номером 2111-3843010.
Если датчик не работает должным образом, неисправна цепь, бортовой компьютер и при диагностике выскакивает ошибка:

Чаще всего проводка датчика никак не закреплена и просто болтается. Поэтому случаев с обрывом проводов очень много, поэтому перед заменой обратите внимание на схему датчика.

Какой датчик скорости лучше?

Стандартный заводской датчик скорости 2111-3843010 содержит пластиковый шток, который часто ломается. Поэтому целесообразнее заменить его датчиком скорости с металлическим стержнем, но с заменой разъема придется столкнуться.

Как проверить датчик скорости?

Датчик скорости имеет 3 группы контактов: 1 - масса, 2 - импульсный сигнал, 3 - текущее напряжение. Проверка должна начинаться с наличия массы на выводе 1, затем смотрим наличие напряжения на 3 выводе (12В), проверяем импульс на выводе 2 при вращении ведущих колес со скоростью не менее 5 км / ч. . Можно набрать 1 и 3 контакта. Неисправный датчик подлежит замене:

Современные автомобили оснащены множеством различных контроллеров и регуляторов, предназначенных для выполнения различных функций.Датчик скорости (ДС) в любом автомобиле, в том числе ВАЗ 2114, - это устройство, позволяющее узнать, с какой скоростью движется автомобиль ... Подробнее о характеристиках устройства, а также его замене можно узнать. , из этого материала.

[Скрыть]

Характеристика

Как найти прибор, каков его принцип действия и как проверить датчик скорости ВАЗ? Для начала рассмотрим основные характеристики устройства.

Расположение

Итак, а где датчик скорости на ВАЗ 2114? Как видно на фото, ДС находится в верхней части коробки передач, рядом с щупом для проверки уровня жидкости в двигателе.Получить доступ к ДС, расположенному на КПП, можно двумя способами - открыв моторный отсек и выключив адсорбер снизу, через смотровую яму.

Функции и принцип действия

Датчик скорости ВАЗ 2114, или как его часто называют датчик спидометра, выполняет не только функцию передачи данных о скорости автомобиля.

Конечно, это его основной вариант, но в целом ДС предназначен для выполнения следующих задач:

  1. Передача данных на прибор спидометра ВАЗ 2114, в результате чего водитель всегда может знать, на какой скорости он движется.
  2. DS поддерживает наиболее оптимальную работу датчика холостого хода.
  3. Устройство также передает информацию в ЭБУ, что позволяет поддерживать наиболее оптимальную скорость с учетом изменения режимов движения.

Эффект Холла, лежащий в основе принципа действия, означает, что DS работает по принципу взаимодействия магнитного и электрического полей. Это взаимодействие способствует появлению холловского напряжения на полупроводниковой пластине разности потенциалов.Когда машина движется, напряжение преобразуется в специальный импульс, который в свою очередь передается на контроллер. В соответствии с временным интервалом между сигналами ДС рассчитывает скорость движения (автор видео - канал REMONTYCA).

Ошибки и признаки неисправности

Блок управления может информировать водителя о поломке ДС.

Если в работе регулятора зафиксированы поломки, могут появиться такие ошибки приборной панели:

  • P0500 - нет сигнала от регулятора;
  • P0503 - сигнал от DS прерван.

Как показывает практика, в большинстве случаев появление таких ошибок является следствием плохого контакта разъема постоянного тока или повреждения его проводки. Это вполне нормально, особенно если учесть, что трансмиссия испытывает сильную вибрацию во время движения автомобиля.

Но иногда коды ошибок не отображаются на приборке, в этом случае будет полезно узнать, какие признаки неисправности характерны для вышедшей из строя ДС:

  1. Плавающие обороты двигателя, особенно на холостом ходу; в некоторых случаях двигатель может самопроизвольно выключиться, если не нажимать педаль газа.
  2. Спидометр автомобиля не работает или работает нестабильно.
  3. Увеличивается расход топлива.
  4. Падает питание блока питания в целом (автор видео о причинах неисправности регулятора и диагностике - канал HF Autoelectric).

Проверка работоспособности

Если вам интересно, как проверить датчик скорости, то диагностику можно проводить несколькими способами.

  1. Установите рычаг переключения передач на пятой передаче и установите на переднее колесо домкрата.
  2. Отсоедините штекер от контроллера, для этого нужно просто отжать защелки и отсоединить микросхему.
  3. С помощью провода подключите постоянный ток к аккумулятору и вольтметру.
  4. Крутите колесо. Если ДС исправен, то видно, как меняются импульсные сигналы - от 0,5 до 10 В.

Второй способ в целом такой же, только вместо вольтметра можно использовать контрольную лампу ... При вращении колеса лампа должна мигать при работе ДС.Другой способ - установить заведомо исправный датчик и с его помощью проверить работоспособность двигателя.

Инструкции по замене

Подробные инструкции по замене с фото приведены ниже:

  1. Сначала откройте моторный отсек и отсоедините аккумулятор. Для большего удобства необходимо удалить гофру воздуховода.
  2. После того, как вы получите доступ к ДС, нужно отсоединить от него вилку с проводами.
  3. Теперь необходимо осторожно повернуть корпус устройства против часовой стрелки, после чего ЦС можно будет демонтировать.
  4. Если есть сомнения в исправности привода регулятора, при помощи ключа на 10 нужно открутить гайку, фиксирующую устройство. Используя отвертку с плоским наконечником, подденьте корпус привода постоянного тока.
  5. Осторожно извлеките неисправный диск и замените его новым. Как видите, в целом схема подключения регулятора довольно простая.
  6. Теперь можно установить новый регулятор. Сделав это, подсоедините к нему вилку с проводами и не забудьте включить аккумулятор.Сама проводка должна быть надежно закреплена, чтобы в дальнейшем у вас не возникло проблем с работой ДС.

Фотогалерея

Больше фото о замене представлены ниже. Как видите, в целом процедура замены довольно простая, особых знаний для этого не требуется, поэтому поменять ДС в домашних условиях вполне возможно.

Видео "Визуальная инструкция по замене DS в домашних условиях"

Визуальная видео инструкция по самостоятельной замене регулятора своими руками представлена ​​ниже (автор видео - канал Glaz Szalg).

Карбюраторные варианты автомобилей от отечественного производителя АвтоВАЗ устанавливают спидометры с механическим приводом. Он располагался непосредственно в картере коробки передач, и по вращающемуся тросу данные о скорости передавались на приборную панель.

С приходом инжекторных двигателей на ВАЗ 2114 автомобили стали оснащать уже электронными спидометрами ... Информация о скорости поступает с соответствующего датчика скорости.

На современных ЦС используется так называемый эффект Холла.

Об эффекте Холла

Суть этого эффекта заключается в появлении разности потенциалов при взаимодействии электрического и магнитного полей. В этом случае электрическое поле протекает через магнит, где расположена полупроводниковая пластина. Именно на нем формируется разность потенциалов холловского напряжения.

На практике эффект применялся следующим образом. При движении напряжение Холла преобразуется в частотно-импульсный сигнал, который передается на контроллер.Чем выше скорость движения, тем выше становится частота этого сигнала. Из расчетов удалось определить, что датчик выдает 6004 импульса на 1 км дороги. Благодаря интервалам между импульсами датчик рассчитывает скорость автомобиля.

Для выполнения любой работы с ЭЦП сначала необходимо определить, где он находится. Датчик скорости расположен в верхней части картера коробки передач. Попасть в него можно через моторный отсек или снизу, если поставить машину в яму.

Функции

  1. Передача информации на приборную панель, а именно на спидометр, о скорости автомобиля.
  2. Поддерживать оптимальную работу регулятора холостого хода.
  3. Передача данных в электронный блок управления для поддержания оптимальной скорости в зависимости от режима движения.

DS подключается к спидометру и контроллеру с помощью монтажного блока, расположенного в моторном отсеке. А внутри машины прямо на реле вентилятора отопителя стоит датчик-предохранитель.

Ошибки и признаки неисправности

Если устройство начинает работать некорректно или выходит из строя, следует обратить внимание на экран бортового компьютера. Диагностика ошибок позволит определить, что ДС перестала исправно функционировать и необходимо принять меры по устранению поломки

Если эти коды ошибок появляются на приборной панели, обязательно проверьте электрическую цепь на предмет окисления или повреждения целостности контактов. Часто из-за этого DS перестает передавать информацию.

Но есть и другие признаки, по которым можно определить, что ДП вышла из строя:

  • На панели приборов спидометр показывает неверные данные о скорости или вообще не двигается;
  • При небольшом количестве газа обороты плавают, двигатель глушится сам;
  • Расход топлива увеличивается;
  • Мощность двигателя значительно снижена.

Эти знаки могут указывать на проблемы с другими системами. Но если вы обнаружите одну из характерных особенностей поломки ДС, плюс один из двух кодов ошибки, появившихся на бортовом компьютере, то проблема именно в датчике скорости.

Проверка работоспособности

Не спешите заменять устройство, пока не убедитесь, что виноват неисправный датчик.

Проверка выполняется несколькими способами. Какой из них предпочтете - решайте сами.

Перед этим обязательно проверьте состояние проводки, контактов. Если они окислились или заржавели, есть обрывы в цепи, значит, сам ЦС вполне может быть исправным. Вам просто нужно вернуть проводку и контакты в рабочее состояние.Если проверка показала, что все цело и проблем с контактами нет, то проведите диагностику датчика скорости.

  1. Если вы не хотите снимать ДС, то поставьте машину на ровную поверхность, зафиксируйте колодками и приподнимите левое переднее колесо домкратом. Подключите к контактам датчика вольтметр и начните крутить руль руками. При этом смотрите данные вольтметра. Если напряжение увеличивается с частотой пропорционально увеличению скорости вращения колеса, DS работает нормально.
  2. Другой метод также не требует снятия измерительного прибора. Но для этого вам понадобится контрольная лампа. Поднять левое переднее колесо домкратом и подключить контрольную лампу к контактам ДС. Затем поверните колесо вручную. Если лампа горит, датчик исправен.
  3. Третий метод включает разборку датчика и затем проверку входного и выходного напряжения. Вольтметр послужит прибором для измерения показателей.
  4. Четвертый способ активно используют те, кто предпочитает ремонтировать авто своими руками.Здесь нужно проверить привод датчика. Для этого колесо поднимается домкратом, а датчик снимается. Почувствуй драйв DS, а потом начинай крутить колесо. Пальцами можно почувствовать вращение привода. Если заклиниваний нет, все ровно крутится, значит привод в хорошем состоянии.

Если обнаружен отказ DS, единственное правильное решение - удалить его и заменить новым датчиком.

Определив, что ваш DS уже отработал, можно переходить к процедуре замены.

Замена

Даже если у вас есть опыт ремонта автомобилей, вам ни разу не приходилось менять датчик скорости, рекомендуем посмотреть обучающее видео об этом, загляните в инструкцию по эксплуатации вашего ВАЗ 2114.

Запастись необходимым набором инструментов и материалов:

  • Ключи 21, 14, 10 мм;
  • Сухая ветошь для очистки картера КПП;
  • Новый DS.

Что касается нового датчика скорости, то его легко найти по каталожному номеру - 2111-3843010.Его ориентировочная стоимость на сегодняшний день составляет около 300 рублей.

Начало работы.

  1. Устройство можно заменить через моторный отсек. Но этот вариант доставляет определенные неудобства из-за гофрированной трубки от воздушного фильтра и адсорбера, которые мешают комфортному доступу к нужному объекту. Убрать их можно, но тогда открутить датчик все равно будет проблематично.
  2. Чтобы избежать лишних демонтажных работ и облегчить себе задачу, заезжайте в яму и добирайтесь до ДП снизу.
  3. Искомое устройство расположено непосредственно на картере коробки передач над карданом кулисы. Посмотрите в область щупа, чтобы проверить количество масла в коробке передач. Здесь вы найдете DS.
  4. После выезда в яму подождите, пока корпус мотора остынет. Откройте капот, чтобы ускорить процесс охлаждения. Не закрывайте перед началом работы. Это обеспечит дополнительное освещение.
  5. Отсоедините отрицательную клемму с АКБ ВАЗ 2114.
  6. Найдите датчик, который вы ищете, с помощью сухой ткани удалите всю грязь, скопившуюся на картере коробки передач. Необязательно чистить всю коробку, достаточно очистить участок, где находится ДС.
  7. Отсоедините контакты, сняв колодку проводов. Для этого достаточно нажать на пружинную защелку.
  8. DS следует отвинтить осторожно, вращая против часовой стрелки.
  9. Не всегда можно снять датчик вручную, так как приставшая грязь имеет тенденцию прилипать.Используйте гаечный ключ на 21 мм, чтобы снять DS с гнезда.
  10. После разборки ДС проверьте состояние привода. Как именно это сделать, мы уже рассказали.
  11. Если шток сломан, вам придется полностью разобрать привод.
  12. Гаечным ключом на 10 мм откручивается крепежная гайка, снимается вместе с шайбой.
  13. С помощью гаечного ключа на 14 мм немного ослабьте привод в гнезде, после чего его можно будет осторожно вынуть из гнезда.
  14. Убедитесь, что шток не попал в коробку. В противном случае придется разбирать коробку передач и разбирать. А это трудная задача.
  15. Проверить состояние уплотнительного кольца. Специалисты советуют менять его вне зависимости от степени износа.
  16. Замените шток, установите привод на место и соберите в обратном порядке.
  17. Новый датчик аккуратно ввинчивается в гнездо уже по часовой стрелке.
  18. Вставьте клеммы с проводами, соедините контакты и проверьте работу прибора.

DS следует вкручивать как можно осторожнее, так как корпус датчика сделан из пластика. Повредить его очень легко.

Заменить такой прибор, как DS, несложно.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
