Значки на приборной панели приора: Описание панели приборов Лада Приора и Калина » Лада.Онлайн

Содержание

Горит красный восклицательный знак в треугольнике на Приоре. — 1 ответ

Здравствуйте, загорелся красный восклицательный знак в треугольнике на Приоре, Приора 10 года. АБС работает исправно

Началось это после того как паял на приборку диодную ленту. Паял ее на место напыления родных лампочек котрые вставляются в приборку + и -. Больше ничего не задевал и не трогал, но загорелся почему то после того как напаял. Через минут 15 как поставил приборку. В чем может быть проблема? Подскажите пожалуйста

pirkodanil

Последння редакция:

как снять щиток, тюнинг и распиновка

Автор: Виктор

Приборная панель (ПП) представляет собой узел, где сосредоточены индикаторы и датчики, позволяющие определить основные параметры транспортного средства. Чем новее автомобиль, тем более совершенной выглядит ПП. Этот материал позволит вам узнать, какие индикаторы установлены в панель приборов Приора, какие неисправности могут произойти в ее работе, а также как заменить устройство своими руками.

Содержание

Открытьполное содержание

[ Скрыть]

Описание и расположение индикаторов и приборов на панели

В соответствии со схемой, описание и обозначение значков на новой комбинации в Приоре следующее:

  1. Тахометр. Этот контроллер используется для выведения количества оборотов силового агрегата (коленчатого вала) в минуту. В красной зоне датчика указаны обороты, до которых лучше не доходить и которые не стоит превышать во избежание повреждения коленвала.
  2. Левый поворотный индикатор. При включении поворотника данный символ мигает, также при его работе включается и звуковой сигнал.
  3. Один из основных датчиков — спидометр — позволяет определить скорость, с которой передвигается автомобиль.
  4. Правый поворотник. И левый, и правый поворотники активируются при включении аварийной сигнализации и горят синхронно.
  5. Этот датчик на приборке Лады Приоры демонстрирует значение температуры прогрева двигателя или антифриза в системе охлаждения. Стрелка контроллера не должна подниматься указанного предела, в противном случае это может свидетельствовать о перегреве силового агрегата. При такой проблеме мотор нужно моментально заглушить и дать ему остыть, а также выявить причину неполадок.
  6. В соответствии с распиновкой этот датчик на приборной панели с навигацией или без нее определяет объем уровня горючего в баке. Желательно не допускать, чтобы стрелка указателя перемещалась к красной зоне, это будет говорить о необходимости заправки авто. На дне бака в любом случае собирается осадок, независимо от того, насколько качественное топливо вы используете. Когда бензонасос пытается выработать это топливо, он быстрее забивается и может выйти из строя.
  7. Этот индикатор говорит о том, что бензонасос начал прокачивать резервное топливо, значок выполнен в виде колонки. Если он появился, то бак нужно срочно заправлять.
  8. Кнопка, использующаяся для сброса информации о суточном пробеге.
  9. Световая сигнализация. При активации этой функции на щитке начнут мигать левый и правый поворотник.
  10. Световой индикатор, свидетельствующий о неработоспособности ЭУР. Значок всегда появляется при активации зажигания, в это время происходит тест приборки и усилителя, когда мотор будет запущен, индикатор исчезнет.
  11. Индикатор активации дальнего освещения, горит синим цветом.
  12. Следующий значок на приоровской ПП — активации стояночного тормоза, появляется, когда водитель поднимает рычаг. Если ручник поднят, то значок будет гореть и при заведенном моторе.
  13. Значок активации головного освещения, в частности, речь идет о габаритном свете или ближнем освещении. Индикатор горит зеленым цветом.
  14. Лампочка функционирующих подушек безопасности. Если индикатор продолжает гореть после запуска двигателя, то скорей всего, в работе системы безопасности произошли проблемы. В первую очередь нужно проверить состояние датчиков.
  15. Символ критического давления масла в двигателе. Индикатор всегда горит при тестировании приборке, но если он появляется во время езды, то автовладелец должен проверить систему смазки. В первую очередь нужно убедиться в том, что объем масла в двигателе соответствует норме — если объем будет недостаточным, жидкость нужно долить. Причина появления лампы также может быть связано с выходом из строя датчика давления или его плохим контактом с бортовой сетью.
  16. Символ иммобилайзера, горит оранжевым цветом. Этот значок предназначен для того, чтобы предупредить водителя об активации противоугонной системы.
  17. Дисплей, на котором указан пробег автомобиля за последние сутки. Также посредине экрана находятся индикаторы основных опций.
  18. Значок не пристегнутых ремней безопасности, горит красным, всегда загорается при самотестировании щитка. В том случае, если вы не пользуетесь ремнями безопасности, то также должен раздаться и звуковой сигнал.
  19. Значок АКБ. Его появление также всегда происходит при включении зажигания, таким образом приборная панель тестирует все индикаторы. Если после запуска мотора значок продолжает гореть, это свидетельствует о том, что с аккумуляторной батареей не все в порядке. Причина его появления может быть связана как с разрядом аккумулятора по причинам неработоспособности самой АКБ (осыпание пластин, выкипание электролита и т.д.), так и с неполадками в работе генератора. В частности, речь идет об изношенном ремне узла или его повреждении, иногда причина кроется в износе щеток.
  20. Контроллер состояния тормозной системы. Этот индикатор горит красным и свидетельствует о неполадках в работе вышеуказанной системы. Причин может быть несколько, определить неисправность можно только путем диагностики.
  21. Символ неполадок в работе системы электронного распределения тормозных сил. Не должен гореть при заведенном силовом агрегате.
  22. Символ отключения или неработоспособности подушек безопасности. В данном случае имеются в виду передние подушки.
  23. Если появился этот символ, то можно сделать вывод, что не работает или некорректно функционирует ABS. Нужно произвести детальную диагностику системы, чтобы выявить неисправность. В некоторых случаях причина кроется в неработоспособном датчике.
  24. Чек Энджин — индикатор, появляющийся в том случае, если блок управления зафиксировал неполадки в работе силового агрегата. Неполадки могут быть самыми разными, методом «тыка» определить проблему вряд ли получится, поэтому скорей всего, потребуется компьютерная диагностика (автор видео — канал Автомобильная диагностика).

Неисправности панели: признаки и причины

Какие неисправности могут произойти в работе контрольного щитка:

  1. Не горит подсветка. Причин может быть несколько — повреждение цепи питания устройства, короткое замыкание в системе, выход из строя контрольного щитка. Но одной из наиболее встречаемых причин в данном случае является перегорание предохранительного устройства. Предохранитель маркировки F10 расположен в монтажном блоке, его нужно проверить в первую очередь.
  2. Не работают датчики — стрелки на спидометре, тахометре не поднимаются. Причина может заключаться в плохом сигнале, поступающих с датчика скорости или коленвала на приборную панель. Необходимо проверить электроцепь на предмет обрывов. Значительно реже проблема кроется в вышедшем из строя датчике.
  3. Не работают контроллера объема бензина в баке и температуры двигателя. Как и в предыдущем случае, причина неисправности может крыться непосредственном в самих датчиках. Контроллер объема горючего расположен в баке с бензонасосом, а датчик ОЖ — в головке блока цилиндров. Перед заменой рекомендуем проверить качество подключения и контакты — возможно, они просто повреждены или окислились, в результате чего датчики не работают. Причина может заключаться и в поврежденной электроцепи, в данном случае нужно будет прозвонить проводку.
  4. Бывает такое, что приборная панель в целом работает правильно, но контроллеры передают неверную информацию. Причина может крыться в работоспособности процессора или замыкания в проводке. Иногда проблема кроется в плохой массе.
  5. Подсветка не работает частично. Вероятнее всего, причина кроется в перегорании источников освещения, нужно будет произвести их замену (автор видео — канал В гараже у Сандро).

Инструкция по замене приборки своими руками

Процедура снятия, разборки и замены контрольного щитка может быть проведена своими силами, ничего сложного в этом нет.

Как снять ПП:

  1. В первую очередь следует отключить зажигание, после чего отсоединить от питания аккумулятор.
  2. Для большего удобства следует снять кожух рулевой колонки, а также демонтировать сам руль.
  3. После этого, используя отвертку, необходимо открутить два винтика, которые фиксируют верхнюю часть приборки.
  4. Далее, откручивается еще два винта, только теперь снизу.
  5. По бокам контрольного щитка расположены еще два винта, их также надо открутить.
  6. После этого приборку можно потянуть на себя, но полностью не извлекать. Так как к приборке подключены провода, с обратной стороны нужно отсоединить разъемы, после чего отключить фиксатор.
  7. ПП снимается и меняется на новую. Действия по сборке осуществляются в обратном порядке.

Фотогалерея «Самостоятельная замена ПП»

Идеи для тюнинга и доработки щитка

Как можно произвести тюнинг щитка:

  1. Вместо стандартного щитка установить более совершенный, с навигатором. В таких устройствах расположение индикаторов и датчиков будет другим — датчики располагаются справа и слева, а посредине находится дисплей навигатора. Такой вариант тюнинга считается одним из наиболее дорогих.
  2. Установить готовые или разработать самостоятельно шкалы для датчиков. Для реализации этой идеи нужно будет полностью снимать приборку и разбирать ее, а также отсоединять стрелки от датчиков. Шкалы устанавливаются на имеющиеся датчики и надежно фиксируются.
  3. Использование светодиодов в подсветке. Устройство также придется разбирать, но здесь способ более простой. Стрелки снимать не придется, нужно будет просто отключить лампочки на устройстве и демонтировать их, после чего поменять на новые. Если цоколь источников освещения не будет соответствовать, то лампы придется припаивать. Как вариант, вместо лампочек можно припаять светодиодную ленту.
  4. Покрасить стрелки и шкалы датчиков приборки люминесцентной краской, но для большего эффекта, опять же, потребуется установить диодные лампы. При такой комбинации приборка будет ярко светиться, но учтите, что реализация этого способа требует внимательности и кропотливости от автовладельца.

Заключение

Контрольный щиток в Приоре является связующим звеном между автовладельцем и блоком управления авто, а также основными системами. Поэтому каждый водитель должен обращать внимание на появление новых лампочек на приборке и своевременно устранять поломки при необходимости.

 Загрузка ...

Видео «Как быстро поменять лампочки в ПП Приоры?»

Предлагаем ознакомиться с подробным руководством по самостоятельной замене лампочек в щитке Приоры (ролик снял Кирилл Жуков).

Панель приборов приора что означают значки – АвтоТоп

Панель приборов Приора, подскажите обозначение значков.

  • На щитке приборов мигает индикатор стояночного света ВАЗ Приора – 10 ответов
  • Что обозначает восклицательный знак, возле круга, в Приоре? – 5 ответов
  • Горит батарея на приборах в Приоре – 5 ответов
  • Перестали работать приборы после замены лампочек подсветки – 3 ответа
  • Сколько датчиков на Приоре? – 3 ответа

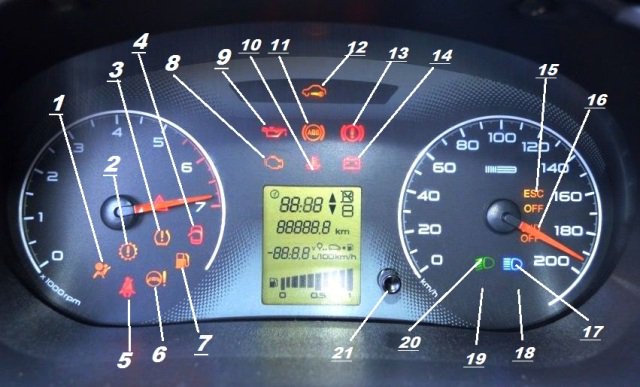

Картинка становится интерактивной при наведении на нее курсора!

1) Демонстрирует актуальную частоту вращения коленвала.

2) Загорается красным на пару секунд при включении зажигания.

3) Загорается красным при включении зажигания и гаснет после запуска двигателя.

6) Загорается красным при включении зажигания и гаснет после запуска двигателя.

8) Загорается красным при включении ручника.

9) В нормальных условиях стрелка находится посредине шкалы.

11) Загорается, когда в баке остается менее 10 л топлива. О загорании лампы также сообщит звуковой сигнал.

12) Чтобы сбросить суточный пробег нужно удерживать кнопку нажатой в течении 3 секунд.

13) Мигает вместе с поворотами при включении аварийки.

14) Загорается желтым при включении зажигания на пару секунд.

17) Загорается желтым на несколько секунд при включении зажигания.

18) Загорается или мигает желтым и отображает состояние системы иммобилайзера и режим охраны автомобиля. Если система в порядке и запуск двигателя разрешен, при включении зажигания лампа мигает один раз и тухнет.

19) Отображает дневной и общий киллометраж, а также информацию с бортового компьютера.

20) Загорается при включении зажигания, если не пристегнут ремень безопасности водителя.

21) Загорается красным при включении зажигания на 4 секунды. Также лампа загорается при недостаточном уровне тормозной жидкости и при возникновении неисправности в рабочей тормозной системе.

Приборная панель (ПП) представляет собой узел, где сосредоточены индикаторы и датчики, позволяющие определить основные параметры транспортного средства. Чем новее автомобиль, тем более совершенной выглядит ПП. Этот материал позволит вам узнать, какие индикаторы установлены в панель приборов Приора, какие неисправности могут произойти в ее работе, а также как заменить устройство своими руками.

Описание и расположение индикаторов и приборов на панели

Неисправности панели: признаки и причины

Инструкция по замене приборки своими руками

Фотогалерея «Самостоятельная замена ПП»

Идеи для тюнинга и доработки щитка

Видео «Как быстро поменять лампочки в ПП Приоры?»

Комментарии и Отзывы

Описание и расположение индикаторов и приборов на панели

В соответствии со схемой, описание и обозначение значков на новой комбинации в Приоре следующее:

  1. Тахометр. Этот контроллер используется для выведения количества оборотов силового агрегата (коленчатого вала) в минуту. В красной зоне датчика указаны обороты, до которых лучше не доходить и которые не стоит превышать во избежание повреждения коленвала.
  2. Левый поворотный индикатор. При включении поворотника данный символ мигает, также при его работе включается и звуковой сигнал.
  3. Один из основных датчиков — спидометр — позволяет определить скорость, с которой передвигается автомобиль.
  4. Правый поворотник. И левый, и правый поворотники активируются при включении аварийной сигнализации и горят синхронно.
  5. Этот датчик на приборке Лады Приоры демонстрирует значение температуры прогрева двигателя или антифриза в системе охлаждения. Стрелка контроллера не должна подниматься указанного предела, в противном случае это может свидетельствовать о перегреве силового агрегата. При такой проблеме мотор нужно моментально заглушить и дать ему остыть, а также выявить причину неполадок.
  6. В соответствии с распиновкой этот датчик на приборной панели с навигацией или без нее определяет объем уровня горючего в баке. Желательно не допускать, чтобы стрелка указателя перемещалась к красной зоне, это будет говорить о необходимости заправки авто. На дне бака в любом случае собирается осадок, независимо от того, насколько качественное топливо вы используете. Когда бензонасос пытается выработать это топливо, он быстрее забивается и может выйти из строя.
  7. Этот индикатор говорит о том, что бензонасос начал прокачивать резервное топливо, значок выполнен в виде колонки. Если он появился, то бак нужно срочно заправлять.
  8. Кнопка, использующаяся для сброса информации о суточном пробеге.
  9. Световая сигнализация. При активации этой функции на щитке начнут мигать левый и правый поворотник.
  10. Световой индикатор, свидетельствующий о неработоспособности ЭУР. Значок всегда появляется при активации зажигания, в это время происходит тест приборки и усилителя, когда мотор будет запущен, индикатор исчезнет.
  11. Индикатор активации дальнего освещения, горит синим цветом.
  12. Следующий значок на приоровской ПП — активации стояночного тормоза, появляется, когда водитель поднимает рычаг. Если ручник поднят, то значок будет гореть и при заведенном моторе.
  13. Значок активации головного освещения, в частности, речь идет о габаритном свете или ближнем освещении. Индикатор горит зеленым цветом.
  14. Лампочка функционирующих подушек безопасности. Если индикатор продолжает гореть после запуска двигателя, то скорей всего, в работе системы безопасности произошли проблемы. В первую очередь нужно проверить состояние датчиков.
  15. Символ критического давления масла в двигателе. Индикатор всегда горит при тестировании приборке, но если он появляется во время езды, то автовладелец должен проверить систему смазки. В первую очередь нужно убедиться в том, что объем масла в двигателе соответствует норме — если объем будет недостаточным, жидкость нужно долить. Причина появления лампы также может быть связано с выходом из строя датчика давления или его плохим контактом с бортовой сетью.
  16. Символ иммобилайзера, горит оранжевым цветом. Этот значок предназначен для того, чтобы предупредить водителя об активации противоугонной системы.
  17. Дисплей, на котором указан пробег автомобиля за последние сутки. Также посредине экрана находятся индикаторы основных опций.
  18. Значок не пристегнутых ремней безопасности, горит красным, всегда загорается при самотестировании щитка. В том случае, если вы не пользуетесь ремнями безопасности, то также должен раздаться и звуковой сигнал.
  19. Значок АКБ. Его появление также всегда происходит при включении зажигания, таким образом приборная панель тестирует все индикаторы. Если после запуска мотора значок продолжает гореть, это свидетельствует о том, что с аккумуляторной батареей не все в порядке. Причина его появления может быть связана как с разрядом аккумулятора по причинам неработоспособности самой АКБ (осыпание пластин, выкипание электролита и т.д.), так и с неполадками в работе генератора. В частности, речь идет об изношенном ремне узла или его повреждении, иногда причина кроется в износе щеток.
  20. Контроллер состояния тормозной системы. Этот индикатор горит красным и свидетельствует о неполадках в работе вышеуказанной системы. Причин может быть несколько, определить неисправность можно только путем диагностики.
  21. Символ неполадок в работе системы электронного распределения тормозных сил. Не должен гореть при заведенном силовом агрегате.
  22. Символ отключения или неработоспособности подушек безопасности. В данном случае имеются в виду передние подушки.
  23. Если появился этот символ, то можно сделать вывод, что не работает или некорректно функционирует ABS. Нужно произвести детальную диагностику системы, чтобы выявить неисправность. В некоторых случаях причина кроется в неработоспособном датчике.
  24. Чек Энджин — индикатор, появляющийся в том случае, если блок управления зафиксировал неполадки в работе силового агрегата. Неполадки могут быть самыми разными, методом «тыка» определить проблему вряд ли получится, поэтому скорей всего, потребуется компьютерная диагностика (автор видео — канал Автомобильная диагностика).

Неисправности панели: признаки и причины

Какие неисправности могут произойти в работе контрольного щитка:

  1. Не горит подсветка. Причин может быть несколько — повреждение цепи питания устройства, короткое замыкание в системе, выход из строя контрольного щитка. Но одной из наиболее встречаемых причин в данном случае является перегорание предохранительного устройства. Предохранитель маркировки F10 расположен в монтажном блоке, его нужно проверить в первую очередь.
  2. Не работают датчики — стрелки на спидометре, тахометре не поднимаются. Причина может заключаться в плохом сигнале, поступающих с датчика скорости или коленвала на приборную панель. Необходимо проверить электроцепь на предмет обрывов. Значительно реже проблема кроется в вышедшем из строя датчике.
  3. Не работают контроллера объема бензина в баке и температуры двигателя. Как и в предыдущем случае, причина неисправности может крыться непосредственном в самих датчиках. Контроллер объема горючего расположен в баке с бензонасосом, а датчик ОЖ — в головке блока цилиндров. Перед заменой рекомендуем проверить качество подключения и контакты — возможно, они просто повреждены или окислились, в результате чего датчики не работают. Причина может заключаться и в поврежденной электроцепи, в данном случае нужно будет прозвонить проводку.
  4. Бывает такое, что приборная панель в целом работает правильно, но контроллеры передают неверную информацию. Причина может крыться в работоспособности процессора или замыкания в проводке. Иногда проблема кроется в плохой массе.
  5. Подсветка не работает частично. Вероятнее всего, причина кроется в перегорании источников освещения, нужно будет произвести их замену (автор видео — канал В гараже у Сандро).

Инструкция по замене приборки своими руками

Процедура снятия, разборки и замены контрольного щитка может быть проведена своими силами, ничего сложного в этом нет.

  1. В первую очередь следует отключить зажигание, после чего отсоединить от питания аккумулятор.
  2. Для большего удобства следует снять кожух рулевой колонки, а также демонтировать сам руль.
  3. После этого, используя отвертку, необходимо открутить два винтика, которые фиксируют верхнюю часть приборки.
  4. Далее, откручивается еще два винта, только теперь снизу.
  5. По бокам контрольного щитка расположены еще два винта, их также надо открутить.
  6. После этого приборку можно потянуть на себя, но полностью не извлекать. Так как к приборке подключены провода, с обратной стороны нужно отсоединить разъемы, после чего отключить фиксатор.
  7. ПП снимается и меняется на новую. Действия по сборке осуществляются в обратном порядке.

Фотогалерея «Самостоятельная замена ПП»

Идеи для тюнинга и доработки щитка

Как можно произвести тюнинг щитка:

  1. Вместо стандартного щитка установить более совершенный, с навигатором. В таких устройствах расположение индикаторов и датчиков будет другим — датчики располагаются справа и слева, а посредине находится дисплей навигатора. Такой вариант тюнинга считается одним из наиболее дорогих.
  2. Установить готовые или разработать самостоятельно шкалы для датчиков. Для реализации этой идеи нужно будет полностью снимать приборку и разбирать ее, а также отсоединять стрелки от датчиков. Шкалы устанавливаются на имеющиеся датчики и надежно фиксируются.
  3. Использование светодиодов в подсветке. Устройство также придется разбирать, но здесь способ более простой. Стрелки снимать не придется, нужно будет просто отключить лампочки на устройстве и демонтировать их, после чего поменять на новые. Если цоколь источников освещения не будет соответствовать, то лампы придется припаивать. Как вариант, вместо лампочек можно припаять светодиодную ленту.
  4. Покрасить стрелки и шкалы датчиков приборки люминесцентной краской, но для большего эффекта, опять же, потребуется установить диодные лампы. При такой комбинации приборка будет ярко светиться, но учтите, что реализация этого способа требует внимательности и кропотливости от автовладельца.

Заключение

Контрольный щиток в Приоре является связующим звеном между автовладельцем и блоком управления авто, а также основными системами. Поэтому каждый водитель должен обращать внимание на появление новых лампочек на приборке и своевременно устранять поломки при необходимости.

Видео «Как быстро поменять лампочки в ПП Приоры?»

Предлагаем ознакомиться с подробным руководством по самостоятельной замене лампочек в щитке Приоры (ролик снял Кирилл Жуков).

Панель приборов автомобиля Лада Приора представляет собой объединение всех элементов на контрольном щитке транспортного средства. Здесь установлены индикаторы и все приборы, необходимые для управления автомобилем. Ниже вы сможете узнать все о комбинации устройств, тюнинге приборной панели, а также ее замене.

Комбинация приборов

Для начала рассмотрим описание и обозначение распиновки значков нового щитка приборов на автомобиле Лада Приора.

Итак, щиток включает в себя следующие элементы:

  1. Устройство тахометр, предназначенное для демонстрации частоты оборотов двигателя. Красными стрелками на комбинации отмечены обороты, которые не рекомендуется превышать. Лада Приора позволяет разогнать мотор до шести тысяч оборотов.
  2. Значки распиновки световой сигнализации или поворотников. Зеленая стрелка, направленная влево, горит на щитке при включении левого поворота. Она не только горит, но и мигает, то же самое касается и правого поворотника. Кроме того, что включается значок, в этот момент работает и звуковой сигнал, его щиток включает вместе с поворотником.
  3. Спидометр демонстрирует уровень скорости, при котором вы движетесь.
  4. Датчик уровня температуры хладагента в системе. В том случае, если в результате каких-либо неисправностей температура охлаждающей жидкости увеличится до 115 градусов, звуковой сигнал скажет об этом автолюбителю. Это будет происходить в течение пяти секунд, пока температура не понизится до 110 градусов. Чтобы не допустить перегрева двигателя, его следует заглушить и избавиться от проблемы, по которой кипит антифриз.
  5. Обозначение стрелки уровня бензина в баке известно всем. В том случае, если на комбинации приборов Лада Приора стрелка подошла к красной зоне, то это свидетельствует о том, что бак необходимо как можно быстрее заправить, так как в нем осталось около пяти литров. Учтите, что на дне бензобака собираются осадки, которые присутствуют в топливе, поэтому расходовать бензин до конца не рекомендуется.
  6. Значок распиновки, свидетельствующий о включении резерва бензина, этот символ выполнен в виде бензоколонки. Когда он загорается оранжевым цветом и горит постоянно, это говорит о необходимости заправки.
  7. На спидометре расположена кнопка, предназначенная для сброса данных о суточном пробеге, при нажатии на нее суточный пробег будет обнулен.
  8. Аварийная сигнализация. Когда работает эта функция, на комбинации приборов Лада Приора активируются значки красного цвета. Габаритные огни транспортного средства начинают мигать, свидетельствуя о поломке.
  9. Значок, говорящий о работе электроусилителя руля. При включении зажигания этот значок работает, проходит тест, но после запуска двигателя подсветка пропадает.
  10. Значок с синей подсветкой. На схеме комбинации Лада Приора при включении фар дальнего света вы сможете увидеть соответствующий значок с синей подсветкой, но ее днем будет практически не видно.
  11. Значок ручного тормоза, включающий подсветку при активации рычага. Подсветка этого элемента горит красным цветом, она также пропадает при запуске двигателя, после теста.
  12. Символ включения внешнего освещения, то есть габаритных огней или ближнего света. Значок включается с зеленой подсветкой.
  13. Символ работающих подушек безопасности на схеме комбинации Лады Приоры включается на 3-4 секунды после включения зажигания, во время теста, горит оранжевой подсветкой.
  14. Значок аварийного давления моторной жидкости. Также на схеме навигации для водителя есть этот значок, он всегда горит красной подсветкой при включенном зажигании и гаснет после запуска мотора, то есть теста. Водителю всегда необходимо пользоваться навигацией щитка Лады Приоры и следить за работой этого индикатора. Если он не загорелся при зажигании, то это может говорить о неисправности датчика. В том случае, если уровень давления жидкости будет ниже нужного, звуковой сигнал скажет об этом водителю на протяжении пяти секунд. При малом уровне жидкости эксплуатировать авто не рекомендуется, так как это навредит двигателю.
  15. Значок иммобилайзера. На схеме навигации вы можете увидеть символ с оранжевой подсветкой — значок иммобилайзера. Элемент демонстрирует водителю, включена ли система для защиты транспортного средства Лада Приора или нет.
  16. Компьютер — еще один символ, показывает полный пробег Лады Приоры за сутки, посредине расположены индикаторы основных функций.
  17. Символ отключенных ремней безопасности, во время теста загорается красным цветом, если ремни не пристегнуты, система будет подавать соответствующий звуковой зуммер.
  18. Символ аккумуляторной батареи. Еще один индикатор, который проходит тест при включении зажигания — символ аккумуляторной батареи. При повороте ключа проходит тест и горит, индикатор гаснет после запуска мотора. Следует отметить, что за работой данного компонента комбинации приборов Лады Приоры всегда необходимо следить. Если он не включается, то есть вероятность, что аккумулятор к эксплуатации не готов или вышел из строя датчик. Если индикатор функционирует при работающем двигателе, то это может говорить о низком заряде батареи. Также есть вероятность того, что ремешок ГРМ ослаб или оборвался, некорректно работает генератор (стерлись щетки).
  19. Регулятор состояния тормозной системы также расположен на приборной панели Приоры. Этот символ на комбинации загорается красным цветом при включенном зажигании, как и другие датчики, перестает работать после пуска ДВС. Если тормозная система не проходит тест, то использовать автомобиль Лада Приора не рекомендуется.
  20. Регулятор Check Engine на комбинации Лады Приоры говорит о состоянии двигателя. Когда включается зажигание, проходит тест и отключается при пуске ДВС. Если при работающем моторе символ продолжает гореть, это свидетельствует о неисправности агрегата, рекомендуется произвести компьютерную диагностику мотора. Только так можно получить наиболее точные данные о возможных поломках, от которых необходимо избавиться в ближайшее время.
  21. Значок системы АБС, непрерывно горит при ее выходе из строя.
  22. Значок отключенных подушек безопасности. На контрольном щитке навигации для водителя также имеется этот значок, в частности, речь идет о тех, что расположены на переднем пассажирском сиденье.
  23. Символ выхода из строя системы электронного распределения тормозных сил (автор видео — Автомобильная диагностика).

Тюнинг и замена приборного щитка

Если вы хотите осуществить тюнинг или замену приборного щитка, то вам наверняка будет полезна инструкция по снятию и разборке панели. Процедура тюнинга подразумевает снятие и разборку щитка, об этом мы подробно расскажем ниже.

Тюнингованная приборка автомобиля Приора

Итак, для тюнинга и замены устройства выполните следующие действия:

  1. В первую очередь для осуществления замены или тюнинга необходимо демонтировать приборку, предварительно сняв облицовку и отсоединив все крепления. Также нужно отсоединить все жгуты проводов. Если вы устанавливаете новую приборную панель, то просто произведите ее замену.
  2. Для осуществления тюнинга нужно снять стрелки, перед этим разобрав устройство. Для предотвращения царапанья панели подложите под стрелки тонкий картон или пластиковую карту.
  3. Следующим этапом тюнинга будет демонтаж накладки панели, для этого ее нужно отделить от основания из стекла.
  4. Итак, приступаем непосредственно к тюнингу. Если вы хотите произвести тюнинг подсветки, то зеленое напыление необходимо удалить, для этого используйте канцелярский нож. Затем можете взять полиэтиленовый пакет любого цвета, вырежьте из него небольшой кусочек и установите его на накладку сзади. Для правильного тюнинга целлофан необходимо приклеить.
  5. Простые лампы не подойдут для хорошей подсветки, лучше использовать диодные индикаторы. Если вы решили установить ленту, то ее следует проклеить по всему периметру шкалы. Приклеенные к комбинации приборов куски необходимо соединить между собой тонкими проводами, после чего выводится провод питания.
  6. Еще одним шагом будет разбор дисплея. С этого элемента необходимо демонтировать световой фильтр либо же произвести его замену на другой. Фильтр может быть абсолютно любого цвета, в зависимости от того, какой свет приборки вы хотите получить.
  7. Завершающим этапом будет монтаж всех стрелок и компонентов на контрольный щиток с дальнейшим подключением ко всем необходимым проводам (автор видео — Кирилл Жуков).

Возможные неисправности

С какими неисправностями панели приборов могут столкнуться автовладельцы Лад Приор:

  1. Не работает стрелка спидометра или тахометра, при наборе оборотов стрелки продолжают лежать на месте. В этом случае в первую очередь необходимо проверить сигнал, который поступает с регулятора спидометра, возможно, где-то в цепи произошел обрыв или вышел из строя сам датчик. Есть вероятность, что датчик придется заменить.
  2. Не работает суточный пробег или датчик уровня топлива. Да, эти компоненты разные, но они оба тесно связаны со спидометром, поэтому выполните все инструкции, указанные выше. Проверка сигнала с датчика будет актуальна в том случае, если на щиток подается питание. Также не лишним будет произвести проверку предохранителей F10 и F20, возможно, их нужно заменить.
  3. Приборка в целом работает некорректно, датчики показывают неверные данные. Возможно, проблема заключается в самом процессоре или наличии замыкания в цепи, это необходимо проверить у электрика. Есть вероятность, что причиной проблемы является плохая масса.
  4. Датчик температуры ОЖ. Проверьте контакты.

Видео «Как решить проблему отказа панели приборов»

Как избавиться от неисправности — узнайте из видео (автор видео — Буденновск СК).

как снять щиток, тюнинг и распиновка

Приборная панель (ПП) представляет собой узел, где сосредоточены индикаторы и датчики, позволяющие определить основные параметры транспортного средства. Чем новее автомобиль, тем более совершенной выглядит ПП. Этот материал позволит вам узнать, какие индикаторы установлены в панель приборов Приора, какие неисправности могут произойти в ее работе, а также как заменить устройство своими руками.

Описание и расположение индикаторов и приборов на панели

В соответствии со схемой, описание и обозначение значков на новой комбинации в Приоре следующее:

  1. Тахометр. Этот контроллер используется для выведения количества оборотов силового агрегата (коленчатого вала) в минуту. В красной зоне датчика указаны обороты, до которых лучше не доходить и которые не стоит превышать во избежание повреждения коленвала.
  2. Левый поворотный индикатор. При включении поворотника данный символ мигает, также при его работе включается и звуковой сигнал.
  3. Один из основных датчиков — спидометр — позволяет определить скорость, с которой передвигается автомобиль.
  4. Правый поворотник. И левый, и правый поворотники активируются при включении аварийной сигнализации и горят синхронно.
  5. Этот датчик на приборке Лады Приоры демонстрирует значение температуры прогрева двигателя или антифриза в системе охлаждения. Стрелка контроллера не должна подниматься указанного предела, в противном случае это может свидетельствовать о перегреве силового агрегата. При такой проблеме мотор нужно моментально заглушить и дать ему остыть, а также выявить причину неполадок.
  6. В соответствии с распиновкой этот датчик на приборной панели с навигацией или без нее определяет объем уровня горючего в баке. Желательно не допускать, чтобы стрелка указателя перемещалась к красной зоне, это будет говорить о необходимости заправки авто. На дне бака в любом случае собирается осадок, независимо от того, насколько качественное топливо вы используете. Когда бензонасос пытается выработать это топливо, он быстрее забивается и может выйти из строя.
  7. Этот индикатор говорит о том, что бензонасос начал прокачивать резервное топливо, значок выполнен в виде колонки. Если он появился, то бак нужно срочно заправлять.
  8. Кнопка, использующаяся для сброса информации о суточном пробеге.
  9. Световая сигнализация. При активации этой функции на щитке начнут мигать левый и правый поворотник.
  10. Световой индикатор, свидетельствующий о неработоспособности ЭУР. Значок всегда появляется при активации зажигания, в это время происходит тест приборки и усилителя, когда мотор будет запущен, индикатор исчезнет.
  11. Индикатор активации дальнего освещения, горит синим цветом.
  12. Следующий значок на приоровской ПП — активации стояночного тормоза, появляется, когда водитель поднимает рычаг. Если ручник поднят, то значок будет гореть и при заведенном моторе.
  13. Значок активации головного освещения, в частности, речь идет о габаритном свете или ближнем освещении. Индикатор горит зеленым цветом.
  14. Лампочка функционирующих подушек безопасности. Если индикатор продолжает гореть после запуска двигателя, то скорей всего, в работе системы безопасности произошли проблемы. В первую очередь нужно проверить состояние датчиков.
  15. Символ критического давления масла в двигателе. Индикатор всегда горит при тестировании приборке, но если он появляется во время езды, то автовладелец должен проверить систему смазки. В первую очередь нужно убедиться в том, что объем масла в двигателе соответствует норме — если объем будет недостаточным, жидкость нужно долить. Причина появления лампы также может быть связано с выходом из строя датчика давления или его плохим контактом с бортовой сетью.
  16. Символ иммобилайзера, горит оранжевым цветом. Этот значок предназначен для того, чтобы предупредить водителя об активации противоугонной системы.
  17. Дисплей, на котором указан пробег автомобиля за последние сутки. Также посредине экрана находятся индикаторы основных опций.
  18. Значок не пристегнутых ремней безопасности, горит красным, всегда загорается при самотестировании щитка. В том случае, если вы не пользуетесь ремнями безопасности, то также должен раздаться и звуковой сигнал.
  19. Значок АКБ. Его появление также всегда происходит при включении зажигания, таким образом приборная панель тестирует все индикаторы. Если после запуска мотора значок продолжает гореть, это свидетельствует о том, что с аккумуляторной батареей не все в порядке. Причина его появления может быть связана как с разрядом аккумулятора по причинам неработоспособности самой АКБ (осыпание пластин, выкипание электролита и т. д.), так и с неполадками в работе генератора. В частности, речь идет об изношенном ремне узла или его повреждении, иногда причина кроется в износе щеток.
  20. Контроллер состояния тормозной системы. Этот индикатор горит красным и свидетельствует о неполадках в работе вышеуказанной системы. Причин может быть несколько, определить неисправность можно только путем диагностики.
  21. Символ неполадок в работе системы электронного распределения тормозных сил. Не должен гореть при заведенном силовом агрегате.
  22. Символ отключения или неработоспособности подушек безопасности. В данном случае имеются в виду передние подушки.
  23. Если появился этот символ, то можно сделать вывод, что не работает или некорректно функционирует ABS. Нужно произвести детальную диагностику системы, чтобы выявить неисправность. В некоторых случаях причина кроется в неработоспособном датчике.
  24. Чек Энджин — индикатор, появляющийся в том случае, если блок управления зафиксировал неполадки в работе силового агрегата. Неполадки могут быть самыми разными, методом «тыка» определить проблему вряд ли получится, поэтому скорей всего, потребуется компьютерная диагностика (автор видео — канал Автомобильная диагностика).

Неисправности панели: признаки и причины

Какие неисправности могут произойти в работе контрольного щитка:

  1. Не горит подсветка. Причин может быть несколько — повреждение цепи питания устройства, короткое замыкание в системе, выход из строя контрольного щитка. Но одной из наиболее встречаемых причин в данном случае является перегорание предохранительного устройства. Предохранитель маркировки F10 расположен в монтажном блоке, его нужно проверить в первую очередь.
  2. Не работают датчики — стрелки на спидометре, тахометре не поднимаются. Причина может заключаться в плохом сигнале, поступающих с датчика скорости или коленвала на приборную панель. Необходимо проверить электроцепь на предмет обрывов. Значительно реже проблема кроется в вышедшем из строя датчике.
  3. Не работают контроллера объема бензина в баке и температуры двигателя. Как и в предыдущем случае, причина неисправности может крыться непосредственном в самих датчиках. Контроллер объема горючего расположен в баке с бензонасосом, а датчик ОЖ — в головке блока цилиндров. Перед заменой рекомендуем проверить качество подключения и контакты — возможно, они просто повреждены или окислились, в результате чего датчики не работают. Причина может заключаться и в поврежденной электроцепи, в данном случае нужно будет прозвонить проводку.
  4. Бывает такое, что приборная панель в целом работает правильно, но контроллеры передают неверную информацию. Причина может крыться в работоспособности процессора или замыкания в проводке. Иногда проблема кроется в плохой массе.
  5. Подсветка не работает частично. Вероятнее всего, причина кроется в перегорании источников освещения, нужно будет произвести их замену (автор видео — канал В гараже у Сандро).

Инструкция по замене приборки своими руками

Процедура снятия, разборки и замены контрольного щитка может быть проведена своими силами, ничего сложного в этом нет.

Как снять ПП:

  1. В первую очередь следует отключить зажигание, после чего отсоединить от питания аккумулятор.
  2. Для большего удобства следует снять кожух рулевой колонки, а также демонтировать сам руль.
  3. После этого, используя отвертку, необходимо открутить два винтика, которые фиксируют верхнюю часть приборки.
  4. Далее, откручивается еще два винта, только теперь снизу.
  5. По бокам контрольного щитка расположены еще два винта, их также надо открутить.
  6. После этого приборку можно потянуть на себя, но полностью не извлекать. Так как к приборке подключены провода, с обратной стороны нужно отсоединить разъемы, после чего отключить фиксатор.
  7. ПП снимается и меняется на новую. Действия по сборке осуществляются в обратном порядке.

Фотогалерея «Самостоятельная замена ПП»


Идеи для тюнинга и доработки щитка

Как можно произвести тюнинг щитка:

  1. Вместо стандартного щитка установить более совершенный, с навигатором. В таких устройствах расположение индикаторов и датчиков будет другим — датчики располагаются справа и слева, а посредине находится дисплей навигатора. Такой вариант тюнинга считается одним из наиболее дорогих.
  2. Установить готовые или разработать самостоятельно шкалы для датчиков. Для реализации этой идеи нужно будет полностью снимать приборку и разбирать ее, а также отсоединять стрелки от датчиков. Шкалы устанавливаются на имеющиеся датчики и надежно фиксируются.
  3. Использование светодиодов в подсветке. Устройство также придется разбирать, но здесь способ более простой. Стрелки снимать не придется, нужно будет просто отключить лампочки на устройстве и демонтировать их, после чего поменять на новые. Если цоколь источников освещения не будет соответствовать, то лампы придется припаивать. Как вариант, вместо лампочек можно припаять светодиодную ленту.
  4. Покрасить стрелки и шкалы датчиков приборки люминесцентной краской, но для большего эффекта, опять же, потребуется установить диодные лампы. При такой комбинации приборка будет ярко светиться, но учтите, что реализация этого способа требует внимательности и кропотливости от автовладельца.

Заключение

Контрольный щиток в Приоре является связующим звеном между автовладельцем и блоком управления авто, а также основными системами. Поэтому каждый водитель должен обращать внимание на появление новых лампочек на приборке и своевременно устранять поломки при необходимости.

Видео «Как быстро поменять лампочки в ПП Приоры?»

Предлагаем ознакомиться с подробным руководством по самостоятельной замене лампочек в щитке Приоры (ролик снял Кирилл Жуков).

Понравилась статья? Поделиться с друзьями:

Что означают значки на панели приборов приоры. Замена лампочек в приборной панели Priora

В процессе эксплуатации Лады Приоры, да и любого автомобиля, лампа в том числе и щитка приборов периодически перегорают. Перегоревшая лампа в панели приборов, которая к примеру указывает уровень топлива или давления масла, может лишить вас важной информации. Если у вас перегорела лампа щитка приборов, советуем произвести замену разу всех ламп, так как ресурс их примерно одинаков.

Какие лампы установлены в щитке Приоры

В зависимости от года выпуска, в могут быть установлены как лампы с обычным патроном, так и с патроном VDO. Для точного определения ламп, необходимо сначала снять щиток и определить тип патрона. Лампы в патронах одинаковы, однако с завода, усы ламп припаяны к патрону и чтобы заменить лампу, необходимо отпаять или выдернуть старую и установить на ее место новую лампу, припаяв при этом усы.


Однако можно пойти и более простым путем, купив уже готовые лампы с патронами. Отметим, что в них лампы устанавливаются без пайки усов. То есть при дальнейшем перегорании ламп, вы просто меняете лампу и все.

Обычный патрон с лампой выглядит так


Так выглядит лампа с патроном VDO


Можно ли установить светодиодные лампы?

Вместо обычных ламп щитка, некоторые из владельцев устанавливают светодиодные. Плюс их в том,что они дают более яркий свет и можно выбрать лампы разных цветов. Однако некоторые светодиодные лампы длиннее обычных, поэтому при установке в панель приборов они встают плотнее к светофильтру и делают яркое пятно. Но при этом сама панель и указатели становятся ярче.

Плюсы светодиодов в щитке

  • более яркий свет, что позволяет лучше освещать приборы
  • возможность выбора ламп различных цветов по желанию
  • более долгий срок службы качественных светодиодов

Минусы

  • Слишком яркие светодиодные лампы делают засветы на панели, что выглядит не очень
  • иногда панель выглядит слишком ярко и отвлекает от движения
  • от яркого света панели могут уставать глаза

При установке светодиодных ламп в щиток приборов на , регулировка яркости не особо работает из-за того, что диоды потребляют очень мало энергии и следовательно в отличии от обычных ламп при уменьшении подачи тока не теряют яркости.

Обычные лампы накаливания

  • PHILIPS 12V бесцок.W 1.2W цена от 25 руб за штуку
  • GE 12V бесцок.W 1.2W цена от 30 руб за штуку
  • OSRAM 12V бесцок.W 1,2W цена от 20 руб
  • МАЯК 12v бесцок W 1,2W цена от 7 руб

Снимаем щиток приборов

Для снятия щитка потребуется плоская и крестовая отвертка.

Откручиваем два верхних самореза (как показано на рисунке), затем снимаем аккуратно панель под рулевой колонкой. Она держится сверху на зажимах, а снизу на 3 креплениях которые необходимо просто повернуть.


Под панелью видим еще 2 самореза крепления щитка, их тоже откручиваем. Теперь опускаем руль в самое нижнее положение и убираем пластиковую накладку щитка.



Теперь остается открутить два самореза держащих саму приборную панель. Откручивать их следует осторожно, так как саморезы могут упасть под панель. Откручивать их лучше отверткой с намагниченным наконечником.




Тянем не сильно панель на себя и видим зеленую колодку и жгут проводов. Отсоединяем ее нажав на «язычок» и потянув слегка вверх. После чего панель приборов будет снята.


Если устанавливаете светодиодные лампы будьте внимательны, у них есть полярность. Поэтому перед установкой щитка на место, подсоедините колодку включите подсветку приборной панели и проверьте — все ли лампы горят.

Бывалые и опытные могут дальше не читать, так как запись для "чайников" вроде меня, сталкивающихся впервые с заменой лампочек в приборной панели.
У меня потухла лампочка подсветки темературы ОЖ и кол-ва бензина в баке. Правая сторона спидометра периодически тухла и потом сама возвращалась к жизни.

Для замены потребуется отвертка крестовая, тонкая плоская отвертка и 5-7 минут свободного времени. Ответрку (крестовую) лучше брать укороченную, так как ей удобнее орудовать в ограниченном пространстве.
Откручиваем 2 шурупа сверху.

Снимаем панель под рулевой колонкой (сверху просто отщелкиваем, снизу поворачиваем 3 пластиковых крепления). Если приходилось менять предохранители, то снять панель не составит труда.
Видим еще 2 болта (один слева, другой справа). Откручивем их (осторожно с шайбами - улетают быстро).






После панель приборов можно потянуть немного на себя, чтоб получить доступ к жгуту проводов и колодке. Когда в этом деле уже будет набита рука, то можно будет менять лампочки и без отсоединения шлейфа.


Видим зеленую колодку сзади панели. Отсоединить её просто, но первый раз неудобно. Слегка нажимаем на язычок-упор отверткой и тянем черный рычаг вверх. Штекер сам выйдет из гнезда.


Слегка давим плоской отверткой на этот язычок



Вытаскивем панель и видим посадочные гнезда под лампочки. Слегка повернув против часовой стрелки, вытаскиваем перегоревшую лампочку. Ставим новую. Сборку производим в обратном порядке.


Я покупал лампочки сразу в сборе (лампа + патрон), но некоторые умельцы заменяют перегоревшие лампочки, при этом оставляют старый патрон.
Решил попробовать диодную лампочку, чтобы иметь представление о том, стоит ли все лампочки заменить на светодиодные. Диодная лампа немного длиннее.Таким образом, она ближе к светофильтру и дает световое пятно в зоне освещения (центр светлее, края-темнее). Лампочка диодная светит белым холодным светом, что заметно через светофильт - зеленый стал ярче, сочнее. Меня пока устраивает мягкий зеленый свет, который был при теплых лампах накаливания, так что диодные лампы ставить не буду.

Страница 1 из 2

Комбинацию приборов снимают при снятии панели приборов а также при замене лампочек подсветки или при ремонте самой комбинации.

Вам потребуются отвертки с крестообразным и плоским лезвием.

1. Отсоедините провод от клеммы «минус» аккумуляторной батареи.

2. Опустите рулевую колонку вниз до упора, снимите рулевое колесо

3. Снимите крышку блока предохранителей и реле.

4. Выверните четыре винта крепления щитка панели приборов

5. Снимите щиток с панели приборов (для наглядности работы выполнены с частичной разборкой рулевой колонки).

6. Выверните два винта крепления комбинации приборов к панели приборов

7. Извлеките комбинацию из гнезда.

8. Подденьте и поверните фиксатор колодки жгута проводов панели приборов

9. Отсоединив колодку от выводов комбинации приборов, снимите комбинацию приборов с автомобиля.

Так выглядит снятая с автомобиля комбинация приборов.

рис. 10

10. Установите комбинацию приборов в порядке, обратном снятию.

При подключении жгута проводов к выводам комбинации приборов соблюдайте осторожность - не повредите контактные выводы.

Горит лампочка аккумулятора на панели приборов приора

После запуска горит индикатор АКБ на ВАЗ Приора

ВАЗ (Lada) Priora 2007 — н.
в.

Когда завел машину на щитке приборов горит индикатор АКБ, когда даю газу индикатор тухнет. В чем причина? Как исправить?

  • Новый генератор проседает при нагрузке в Приоре – 1 ответ
  • Горит батарея на приборах в Приоре – 5 ответов
  • Нет зарядки на холостых оборотах – 4 ответа
  • Глохнет после запуска Приора – 4 ответа
  • Какая норма зарядки ВАЗ 2110? – 4 ответа

Если горит индикатор АКБ — это означает что не идёт зарядка на аккумулятор с генератора. И если лампочка гаснет при увеличении оборотов двигателя, то наиболее вероятная причина — изношены щётки генератора, то есть они стали короткие и чтобы щётки притянулись к ротору нужен, бо́льший ток, то есть как раз повышение оборотов двигателя.

В дальнейшем этот фокус перестанет помогать, надо поменять щёточки. Так же проверьте «массы» на кузове, на двигателе. И все контакты на генераторе.

Лада приора можно ли ехать если горит лампа аккумулятора?

Почему горит лампочка зарядки аккумулятора, если зарядка есть?

Все зависит от марки автомобиля если речь идет о ваз 2106 или 2107, то причина здесь может быть только одна – на АКБ не поступает напряжение от генератора, или поступает, но его величина недостаточна. В случае когда горит лампочка аккумулятора, но зарядка есть, именно эта неисправность чаще всего является причиной. Генератор работает в нормальном режиме, напряжение поступает на клеммы, но теряется из-за слабого контакта. Так вот и получается, что зарядка идет, но горит лампочка зарядки аккумулятора, а горит она в большинстве случаев тусклым светом.

Где находится предохранитель заднего хода на приоре?

В салоне «Приоры» расположены два блока предохранителей, где собраны все электрореле. Их можно найти под приборной панелью, если снять крышку, закрепленную на нескольких фиксаторах.

Какое напряжение должно быть на аккумуляторе при работающем двигателе ваз?

При работающем двигателе показатели напряжения немного выше, чем при замере напрямую от аккумулятора в состоянии покая авто. При заведенном моторе напряжение аккумулятора колеблется в пределах 13.5 — 14.0 вольт.

Генератор не заряжает или аккумулятор старый? Как проверить? Honda civic.

Взять мультметр завести машину и красный провод на + акб, чёрный на — акб и смотреть, если 14 вольт то гена живой. По хорошему ещё и погазовать и смотреть, но для этого нужен ещё один человек. Так же самый хороший способ, завести машину скинуть клемму с акума, если заглох гена мёртвый, если нет то попробовать прокатиться, если не глохнет то живой. Ну и тыкнуть мультиком в сам акум при выкл авто, около 13 вольт акум заряжен, меньше 11 акум разряжен, попробовать зарядить если заряд не держит заменить. Как то так.

Как подключить лампочку при десульфатации аккумулятора автомобиля кедром?

Как как, напрямую к аккумулятору — плюс к плюсу, минус к минусу. Параллельно подключить мультиметр для контроля напряжения. Как только напряжение просядет до 10,5 вольт (тут есть разные мнения до какого напряжения разряжать аккумулятор) отключаете лампочку и сразу ставите аккумулятор на зарядку.

Почему загорелся чек двигателя?

Check Engine (Чек Энджин) дословно переводится, как — «проверьте мотор». Он загорается на панели приборов и сообщает о том, что с двигателем что-то не так. При возникновении сбоев в работе силового агрегата, в памяти блока управления фиксируется ошибка в виде закодированного сигнала. В этом случае на приборной доске горит чек двигателя. Сначала необходимо уточнить, например то, что загорание индикатора не всегда свидетельствует о неисправности двигателя.

  • Если индикатор «Check Engine» горит при запуске двигателя после чего сразу же гаснет — нет поводов для беспокойства, ваш двигатель совершенно исправен.
  • Если же загорелся Check Engine и не тухнет очень долго — это повод для беспокойства, наверняка с мотором что-то не так. Однако не нужно сразу же расстраиваться и впадать в отчаянье, причины загорания лампочки могут быть не серьезными, хотя и критические поломки также не исключены.

Горит лампочка аккумулятора на панели приборов: что делать водителю

Приборная панель современного автомобиля имеет большое количество различных значков и обозначений. При этом значки на панели приборов с учетом их расшифровки зачастую принято делить на три группы: информационные, предупреждающие и аварийные.

Если говорить о распространенных неполадках, автовладельцы часто сталкиваются с ситуацией, когда горит значок аккумулятора на панели приборов. Как правило, если загорелась лампа аккумулятора, это может указывать на неисправности АКБ или генератора, а также бортовой сети.

Неисправным может оказаться и сам датчик, отвечающий за то, что на панели приборов горит аккумулятор при возникновении определенных сбоев и поломок. Далее мы рассмотрим, по каким причинам горит «чек» аккумулятора, а также что нужно проверить в рамках поиска той или иной неисправности.

Загорается лампочка аккумулятора: почему горит лампа АКБ на панели

Начнем с того, что каждый водитель во время запуска двигателя обращал внимание на красный значок аккумулятора, появляющийся при повороте ключа в замке зажигания. При этом горит индикатор аккумулятора до того момента, пока двигатель не заведется. Другими словами, в норме значок АКБ тухнет после запуска ДВС.

Другими словами, схема такова, что после включения зажигания напряжение через предохранитель подается на контрольную лампу аккумулятора (лампа заряда АКБ) на панели приборов.

Затем напряжение проходит через диоды, реле-регулятор, щетки, контактное кольцо и обмотку. После запуска мотора напряжение на выводах лампочки аккумулятора выравнивается, лампочка гаснет. Параллельно идет зарядка АКБ. Если же горит аккумулятор на панели постоянно или происходит периодическое загорание такого значка, тогда это указывает на неисправности.

Итак, чтобы понять, почему горит лампочка аккумулятора, нужно разобрать причины, по которым может загореться лампа АКБ. Сразу отметим, данный индикатор контролирует связку аккумулятора и генератора. Давайте разбираться.

Горит лампочка зарядки аккумулятора: возможные причины неисправности

Как известно, аккумулятор автомобиля тесно связан с генератором. Для запуска мотора электричество от АКБ подается на стартер, однако после того, как ДВС начинает работать, ток вырабатывает генератор, который крутится от работающего двигателя.

В этом случае АКБ находится в режиме подзарядки от генератора. При этом если обороты двигателя повышаются, то растет и напряжение, которое выдает генератор. Чтобы не допустить перезарядки АКБ или подачи слишком высокого напряжения, на генераторе стоит реле-регулятор.

Основная задача устройства сводится к тому, чтобы ток от генератора на АКБ всегда был оптимальным, то есть напряжение не зависит от оборотов мотора. Так удается постоянно получать и поддерживать необходимое напряжение.

Как правило, в списке частых поломок можно выделить:

  • неполадки реле-регулятора;
  • выход из строя диодного моста;
  • ремень генератора оборван, плохо натянут или проскальзывает;
  • сильные люфты подшипников генератора и подклинивание;
  • перегорание предохранителей;
  • плохие контакты на клеммах аккумулятора, на выходе генератора, на проводе массы;
  • обрыв цепи генератора;
  • износ щеток генератора или щеткодержателей;
  • возможны проблемы с выключателем зажигания;

Что делать если горит лампа аккумулятора или лампа не горит, но зарядки нет: диагностика

В ситуации, когда горит лампочка аккумулятора на работающем двигателе, нужно проверить напряжение на клеммах АКБ мультиметром. Сделать это можно быстро, а само напряжение в норме должно быть 13. 5-14.3V. В случае, когда зарядки нет, напряжение будет около 12V.

Чтобы проверить состояние зарядки более детально, нужно заготовить пару отверток (плоскую и крестовую), контрольную лампу на 12V, мультиметр, нож и плоскогубцы, а также мелкую наждачку. Теперь рассмотрим основные неполадки, когда загорается лампочка аккумулятора.

  • Первое, зарядка от генератора идет, тестер на клеммах АКБ показывает напряжение 12В, а сама батарея разряжена. В такой ситуации потребуется зачистка клемм, а также проводов. После зачистки снова промеряется напряжение на АКБ.
  • Второе, аккумулятор разрядился, при этом напряжение на АКБ составляет 14V, однако под нагрузкой просаживается. В этом случае причиной может быть плохое натяжение ремня генератора, проблемы со шкивом, выход из строя или износ подшипников генератора.

Также нужно проверять диодный мост и обмотку статора, так как пробой одного диода может привести к тому, что зарядка недостаточна. Чтобы это поверить, зажигание нужно выключить, затем проверить генератор, его диоды и другие элементы мультиметром. Параллельно проверяются и щетки генератора (если их длина меньше 5 мм., щетки генератора нужно менять).

Еще одна ситуация, когда зарядка на батарею не поступает, может быть связана с тем, что перегорел предохранитель. Обычно это предохранитель Ф10 с номиналом 10 А. В ряде случаев его замена может решить проблему. Также неполадка может быть в замке зажигания или реле. Для определения требуется прозвон мультиметром.

  • Отметим, что бывает и так, когда после поворота ключа в замке зарядки нет, но приборы работают. Для проверки нужно снять провод с клеммы генератора, после чего подключить его на минус или на кузов. Если контрольная лампа загорелась, тогда вышла из строя обмотка возбуждения генератора.

Часто виновником может оказаться плохой контакт в разъеме на саму лампу АКБ. Чтобы исключить данную неполадку, нужно зачищать все контакты и разъемы. Если проблема в лампочке (горит не ярко, с перебоями или не горит), тогда внимание следует обращать на другие значки. Если индикаторы горят тускло, тогда проблема не в лампе. Если же остальные индикаторы светятся ярко, тогда сама лампочка АКБ или ее контакты могут быть неисправны.

Если все перечисленные выше проверки не дали результатов, тогда нужно переходить к тому, как проверить реле-регулятор. Чтобы это сделать, подается напряжение на контакты. Также проверяется напряжение на щетках. В случае, когда напряжение 12V, реле работает нормально. Если же нет, тогда потребуется его замена.

Подведем итоги

Как видно, существует много причин, по которым возникают проблемы с зарядкой АКБ. При этом часто значок АКБ на панели может гореть постоянно, моргать или же наоборот, не загораться. Чтобы обнаружить причину необходимо проверять отдельные элементы пошагово так, как это было рассмотрено выше.

Если аккумулятор в норме, нет других скрытых причин для его разряда, тогда часто виновником становится генератор, реле – регулятор или плохой контакт. При этом после проведения квалифицированной диагностики удается определить, локализовать и качественно устранить неисправность.

Почему загорается «check» двигателя на панели приборов: основные причины. Что делать водителю, если в машине горит «чек». Полезные советы и рекомендации.

Значки на приборной панели: обозначения и расшифровка значков панели приборов автомобиля. Типы значков и индикаторов, что означают лампочки на панели.

Почему на приборной панели загорается «чек». Можно ли дальше ездить на автомобиле, если горит «check engine». Что нужно проверить в первую очередь.

Загорелся восклицательный знак на приборной панели: что значит восклицательный знак на желтом фоне, восклицательный знак на красном фоне, диагностика.

Почему стартер может не работать после поврота ключа в замке зажигания. Основные причины неисправностей стартера: бендикс, тяговое реле, щетки, обмотка.

Почему горит лампочка давления масла после прогрева двигателя: основные причины. Что делать водителю, если давление масла загорается на прогретом моторе.

Почему горит лампочка зарядки аккумулятора, если зарядка есть?

Все зависит от марки автомобиля если речь идет о ваз 2106 или 2107, то причина здесь может быть только одна – на АКБ не поступает напряжение от генератора, или поступает, но его величина недостаточна. В случае когда горит лампочка аккумулятора, но зарядка есть, именно эта неисправность чаще всего является причиной. Генератор работает в нормальном режиме, напряжение поступает на клеммы, но теряется из-за слабого контакта. Так вот и получается, что зарядка идет, но горит лампочка зарядки аккумулятора, а горит она в большинстве случаев тусклым светом.

Возможен низкий заряд АКБ, низкий ток заряда, разные бортовые комп. могут по разным причинам включать лампочку есть расшифровка в сервисной книжке автомобиля, но причин может быть несколько, лучше всего обратится к специалистам СЦ

Как понять, что аккумулятор зарядился от зарядного устройства?

Давайте допустим, что речь идет кислотно-щелочном автомобильном аккумуляторе:

  1. Мультиметр — измерить напряжение постоянного тока, если 14-15V то аккумулятор заряжен;
  2. Прошло рекомендуемое время заряда;
  3. Батарея при зарядке ощутимо нагрелась, тоже говорит о положительных процессах зарядки;

Это все конечно применимо к исправной «свежей» батареи. Для других аккумуляторов обычно есть индикатор заряда или используйте временной фактор.

Почему не горит лампочка на аккумулятор вольво 940?при включоном зажигании

При включении зажигания у вас должен происходит тестирование всех систем в том числе и акб

Если лампочка не загорелась, а все остальное горит то скорее всего банально перегорела лампочка данного показателя.

Тойота рав 4 датчик показывает -низкий уровень зарядки.что это такое?

Скорее всего, это проблема с генератором на вашем «Рафике». Есть один способ это проверить — у генератора расположена «фишка», идущая от датчика зарядки. Когда двигатель запущен, выдерни эту фишку. Если проблема реально с генератором, то лампочка, показывающая низкий уровень заряда, вырубится. Так вот можно это выяснить.

Если генератор выдает 12 вольт что делать?

Низкое напряжение на выходе генератора опасно тем, что не обеспечивает полноценный заряд АКБ, вследствие чего, аккумулятор может бытро разрядиться.

Причин может быть несколько, для точно диагностики и ремонта желательно обратиться в сервис.

Среди основных причин — неисправность реле зарядки, обрыв в цeпи вoзбуждeния обмотки либо неисправность диодного моста.

Должен ли кипеть аккумулятор при зарядке?

Автомобильный аккумулятор кипит за пару часов до полной зарядки. Кипеть должны все банки. Если он начал кипеть почти сразу, после начала зарядки, то скорее всего, аккумулятор потерял мощность. Кроме того, такое бывает при коротком замыкании.

Как заряжать кальциевый аккумулятор автомобиля?

Сейчас практически все аккумуляторы изготовливаются по технологии легирования пластин кальцием. Добавление кальция привело к уменьшению газообразования и практически решило проблему выкипания аккумулятора. «Кальциевые» батареи расчитаны на работу в «недозаряженном» состоянии на срок до 100т км или 3 года. Почему в «недозаряженном»? Потому что, генератор авто выдает до 15В. Надо ли заряжать Чтобы продлить срок службы, можно их заряжать специализированными устройствами, которые поддерживают режим 16В. Из существуют на рынке это, как отмечалось выше, из ручных — Вымпел. Из автоматов — Battery Service Expert, Optimate, CTEK и другие. Чем автоматы лучше ручных? Тем, что процес автоматизирован, не надо ломать голову: делать напряжение выше/ниже, следить за током и т.п.

Какое напряжение должно быть на аккумуляторе при работающем двигателе ваз?

При работающем двигателе показатели напряжения немного выше, чем при замере напрямую от аккумулятора в состоянии покая авто. При заведенном моторе напряжение аккумулятора колеблется в пределах 13.5 — 14.0 вольт.

0 0 голос

Рейтинг статьи

Лада приора горит восклицательный знак

Загорается восклицательный знак на панели приборов. Что делать если загорелась лампа (!)

Всем привет! Сегодня хочу поднять довольно актуальную тему, которая волнует, судя по вопросам на форумах и количеству запросов в поисковиках, большое количество людей. Я хочу поговорить о таком явлении, когда при нажатии на педаль тормоза загорается восклицательный знак на панели.

Я постараюсь дать исчерпывающий ответ на данный вопрос и объяснить почему это происходит и какая поломка может быть к этому причастна. Поехали!

Начну, пожалуй, с того, что, если на панели загорелась лампа (!) это значит с тормозной системой что-то не так. Как правило данный индикатор сигнализирует о низком уровне тормозной жидкости (ТЖ) в системе. Как вы понимаете, неисправные тормоза — это не шутки, и проблему надо решать. Скажу больше, если кто не в курсе, ЭКСПЛУАТИРОВАТЬ АВТО С ГОРЯЩИМ ИНДИКАТОРОМ (!) — ЗАПРЕЩЕНО! Так как вы не знаете в чем дело и что послужило причиной появления данной ошибки на приборной панели.

В каких случаях загорается восклицательный знак?

  • Низкий уровень ТЖ.
  • Проблема в плохом контакте. Как правило речь о разъеме датчика на главном тормозном цилиндре (ГТЦ).
  • Обрыв. Проблема с проводкой или разрыв цепи.
  • Неисправен датчик уровня тормозной жидкости (ДУТЖ).
  • Что-то не так с панелью приборов.

Что делать если загорелась лампа?

  1. Первым делом необходимо проверить уровень ТЖ. Делается это просто и без каких-либо сложностей. Открываем капот и смотрим на уровень, он должен быть между отметками «MIN» и «MAX». Уровень необходимо контролировать постоянно, для тех, кто забывает это делать и существует восклицательный знак. Загорается он по сигналу датчика, который сигнализирует в том случае, когда уровень ТЖ ниже допустимого.

Кстати! Нередки случаи, когда лампочка загоралась при езде по неровностям и гасла, как только авто выезжало на более-менее ровную дорогу. Происходит это именно по той причине, что уровень «тормозухи» близок к отметке «MIN» и во время раскачивании авто датчик фиксирует низкий уровень и сигнализирует об этом на панель приборов.

  1. Если с уровнем тормозной жидкости все в порядке, необходимо проверить ДУТЖ, который располагается в бачке ГТЦ. Как это сделать, я сейчас расскажу.

2.1. Включите зажигание и убедитесь, что загорелась лампа восклицательный знак, то есть индикатор недостаточного уровня ТЖ. Она должна загореться и погаснуть если уровень в норме и датчик исправен.

2.2. Отключаем питание от датчика и смотрим на лампу, если она погасла, скорее всего, проблема с датчиком. Проверьте датчик, иногда проблема в том, что поплавок выходит из строя и опускается на дно даже при том, что уровень ТЖ в порядке.

2.3. Если после отключения питания от датчика восклицательный знак на панели продолжает гореть, скорее всего, проблема в проводке, а сам датчик рабочий. Возможно причина заключается в коротком замыкании проводки, или в чем-то еще, но так или иначе проблема будет связана с неисправностью проводки и нарушением ее целостности.

Если у вас все в порядке с датчиком уровня ТЖ, но вы хотите проверить его работу, делается это довольно просто

2.4. Нажимаем на резиновый уплотнитель на крышке бачка, таким образом вы опустите поплавок датчика на дно, при этом в исправных датчиках загорается восклицательный знак на панели.

2.5. Если индикатор не загорелся берем небольшой кусок медного провода и отключаем питание от датчика уровня тормозной жидкости. Подготовленным проводом необходимо замкнуть контакты питания датчика, то есть контакты на проводке, которая подводится к датчику, а не контакты самого датчика. При таком замыкании на панели должен появиться соответствующий сигнал о низком уровне тормозной жидкости. Если этого не произошло, скорее всего, датчик рабочий, а проблема заключается в неисправной проводке.

При неисправности датчика уровня тормозной жидкости выполните его замену, если проблема в поплавке этого датчика можно попытаться выполнить его ремонт, если неисправной оказалась проводка, замените ее или обратитесь за помощью к опытному автоэлеткрику.

Лада приора горит восклицательный знак

Сообщение wladimir7221 » 07 янв 2013, 12:43

тормозной жидкости долей и не будет моргать, была точно такая же проблема)

Добавлено спустя 30 секунд:

уровень ее маленький вот и горит, а сначала моргала

Сообщение advokat86 » 07 янв 2013, 12:43

Сообщение victorovi44 » 07 янв 2013, 12:44

Сообщение hugo_ » 07 янв 2013, 12:46

Сообщение victorovi44 » 07 янв 2013, 12:47

Сообщение daskatzchen » 07 янв 2013, 12:47

Сообщение EvgeN-72 » 07 янв 2013, 12:48

Я езжу на: Kia Rio

Сообщение Enzo72rus » 07 янв 2013, 12:49

Сообщение daskatzchen » 07 янв 2013, 13:01

Сообщение EvgeN-72 » 07 янв 2013, 13:04

Сообщение norb21 » 07 янв 2013, 13:13

Я езжу на: Kia Rio

Сообщение Enzo72rus » 07 янв 2013, 13:15

Сообщение Denver » 07 янв 2013, 13:23

Сообщение romario026 » 07 янв 2013, 13:27

Сообщение EvgeN-72 » 07 янв 2013, 13:58

Сообщение norb21 » 07 янв 2013, 14:15

Сообщение автовладелица » 07 янв 2013, 14:17

ну. у меня горит, когда на ручнике машина стоит..
автор, вы надеюсь, снимаете с ручника, когда начинаете движение. хотя видимо нет, раз горит воскл. знак

Добавлено спустя 1 минуту 41 секунду:

norb21 , это в каком году открывали капот в автошколах. ничего там уже давно не открывают.

Если не можете быть джентльменом, так не будьте хотя бы свиньей.
Чарльз Буковски

Сообщение klays » 07 янв 2013, 14:19

Сообщение kds72 » 07 янв 2013, 14:22

Сообщение rusNexsia » 07 янв 2013, 14:22

Сообщение norb21 » 07 янв 2013, 14:24

Сообщение catharina » 07 янв 2013, 14:27

norb21 , а нам вообще не показывали, что и где в машине находится)) привели в оборудованный класс, где препод целый час вещал про двигатель и электрику на макетах, а потом дружно всем оценки проставил по устройству автомобиля..

и, тем не менее, я все же знаю, что означает восклицательный знак. .потому что, купив машину, потрудилась пролистать руководство к автомобилю..

я понимаю, можно не знать, например, где находятся свечи и как их почистить, но индикацию-то знать нужно, если берешься эксплуатировать авто..

Сообщение EvgeN-72 » 07 янв 2013, 14:31

Не знаю конечно где вы обучались, но меня учили (УПК, обучение 2 года, 1 года — ПДД, 2 год — практическое вождение и тех.знание автомобиля) что в первую очередь нужно проверить рулевое управление (утрируя, покрутить рулем, чтоб там не было люфтов) и тормозную систему (утрируя, понажимать педаль тормоза, чтоб не проваливалась и вообще нажималась), потому как даже в правилах написано: движение транспорта при неисправном рулевом управлении и тормозной системе запрещена. А восклицтельный знак на то он и восклицательный да еще и красного цвета и предупреждает о чем то серьезном.

Добавлено спустя 2 минуты 46 секунд:

catharina писал(а): norb21 , а нам вообще не показывали, что и где в машине находится)) привели в оборудованный класс, где препод целый час вещал про двигатель и электрику на макетах, а потом дружно всем оценки проставил по устройству автомобиля. .

и, тем не менее, я все же знаю, что означает восклицательный знак..потому что, купив машину, потрудилась пролистать руководство к автомобилю..

я понимаю, можно не знать, например, где находятся свечи и как их почистить, но индикацию-то знать нужно, если берешься эксплуатировать авто..

Лада приора горит восклицательный знак

Что стало с jrepair.ru? Домен был украден. Поэтому теперь сайт работает на новом домене.

  • Главная /
  • Вопросы и ответы /
  • Кузов и салон /
  • Значки на панели приборов Приора

Значки на панели приборов Приора

Опишите, пожалуйста, значки на панели приборов Лада Приора.

  1. Тахометр. Частота вращения коленчатого вала. Нельзя чтобы стрелка заходила в красную зону. Красная зона опасна для двигателя.
  2. Лампа неисправности распределителя тормозных сил. Загорается красным на несколько секунд при включении зажигания. Если лампа горит в других случаях, то это может говорить о неисправности системы.
  3. Лампа заряда АКБ. Загорается красным при включении зажигания и гаснет сразу после запуска мотора. Если горит и после запуска двигателя, то это указывает на закончившийся заряд АКБ/неисправность АКБ.
  4. Указатель левого поворота. Мигает при включенном указателе поворота, также мигает при включении аварийной сигнализации.
  5. Спидометр. Показывает скорость движения авто.
  6. Лампа аварийного давления масла. Горит красным при включении зажигания и тухнет сразу же после запуска двигателя. Если лампа горит в любом другом случае, то это указывает на низкое давление в системе. Эксплуатировать авто в таком случае — опасно для двигателя.
  7. Указатель правого поворота. Мигает при включенном указателе правого поворота или аварийной сигнализации.
  8. Стояночный тормоз. Загорается красным при включении ручного тормоза.
  9. Указатель температуры ОЖ. В обычных условиях стрелка располагается в середине шкалы. Рабочая температура двигателя 90 градусов и выше до красной зоны. Стрелка не должна попадать в красную зону, что свидетельствует о перегреве двигателя. В таком случае дальше эксплуатировать авто запрещено. Продолжить пользование автомобилем можно как только стрелка опустится до нормальных значений.
  10. Указатель уровня топлива в бензобаке. Показывает уровень топлива. Если бензин отсутствует, то может выйти из строя топливный насос.
  11. Лампа резерва топлива. Загорается, когда в баке остается менее 10 л топлива. Также, раздаётся звуковой сигнал.
  12. Кнопка переключения режимов индикации и сброса показаний счетчика суточного пробега. Чтобы сбросить суточный пробег, удерживайте кнопку нажатой 3 секунды.
  13. Аварийная сигнализация. Мигает вместе с поворотами при включении аварийки.
  14. Значок неисправно­сти ЭУР. Горит желтым при включении зажигания на несколько секунд и гаснет. Горение лампы в остальных случаях указывает на неисправность ЭУР.
  15. Лампа дальнего света фар.
  16. Лампа включе­ния наружного освещения. Загорается при включении габаритов и ближнего света фар.
  17. Значок неисправ­ности системы подушек безопасности. Загорается желтым на несколько секунд при включении зажигания и гаснет. Горение лампы в любых других случаях может говорить о неисправности в системе поду­шек безопасности.
  18. Значок иммобилайзера. Загорается или мигает желтым и отображает состояние системы иммобилайзера и режим охраны автомобиля. Если система в порядке и запуск двигателя разрешен, при включении зажигания лампа мигает 1 раз и гаснет.
  19. ЖК дисп­лей бортового компьютера. Отображает информацию с бортового компьютера, а также дневной и общий киллометраж.
  20. Непристегнутый ремень безопасности. Загорается при включении зажигания, если не пристегнут ремень безопасности водителя.
  21. Лампа аварий­ного состояния тормозной системы. Загорается красным при включении зажигания на несколько секунд и гаснет. Также лампа загорается при недостаточном уровне тормозной жидкости и при возникновении неисправности в рабочей тормозной системе.
  22. Значок отключения подуш­ки безопасности пассажира (опционально). Загорается при включении зажигания.
  23. Значок неисправности АБС (опционально). Для проверки лампа загорается при включении зажи­гания и гаснет через несколько се­кунд или после запуска двигателя. Горение лампы означает неисправность в системе АБС. Однако, на работоспособность тормозной системы не влияет.
  24. Лампа неисправности двигателя. Check Engine. Для проверки загорается при включении зажигания и гаснет после запуска двигателя. В остальных случаях горение лампы указывает на неисправность двигателя. Эксплуатировать авто в таком случае не рекомендуется.

Почему горит восклицательный знак на панели ВАЗ 2114

ВАЗ 2114 имеет в оснащении современные силовые агрегаты, а двигатель автомобиля можно назвать достаточно надёжным. Несмотря на это, избежать поломок удаётся далеко не всегда. Если горит восклицательный знак на панели ВАЗ 2114, то это свидетельствует о наличии определённой проблемы с автомобилем.

Причин для этого много, поэтому следует разобраться со всеми потенциальными проблемами, которые могут возникнуть на этом авто. Самый большой интерес вызывает причина возникновения восклицательного знака (восклицательный знак на панели приборов ваз 2114), однако обо всём по порядку.

Возможная причина неисправности

Для начала следует проверить сам датчик, который фиксируется неисправность. Возможно, что проблема заключается именно в нём, а не в недостатке тормозной жидкости. Этот небольшой прибор находится в бачке. Он похож на обычный поплавок, поэтому отыскать его не составит большого труда. Он работает по принципу взаимодействия с тормозной жидкостью.

Если вы хотите проверить то, насколько правильно он работает, то его необходимо достать прямо из бачка. Проделывать эту процедуру стоит только в тот момент, когда двигатель включён. После того, как датчик будет извлечён из корпуса бачка, следует поместить его обратно, но в ином положении.

Если же после этой процедуры индикация на приборной панели никак не изменится, и вы не заметите никакой реакции, то это означает, что датчик нуждается в срочной замене. Это отлично, ведь замена датчика стоит сравнительно немного, однако подобным способом вы раз и навсегда решите проблему с восклицательным знаком на панели приборов.

По запросу в Яндексе «ваз 2114 горит восклицательный знак» можно найти и альтернативные пути решения проблемы.

Горит восклицательный знак на панели ВАЗ 2114: внешний признаки проблемы

Ключевыми симптомами, которые свидетельствуют о наличии подобной проблемы, можно назвать:

  1. Внезапное повышение расхода топлива.
  2. Другая причина заключается в пропусках зажигания.
  3. Двигатель автомобиля работает слишком нестабильно. Нестабильность может выражаться в чём угодно. К примеру, это могут быть посторонние звуки или пониженная мощность силового агрегата. Всё это свидетельствует о наличии каких-то серьёзных проблем, требующих немедленного решения.
  4. Очевидный симптом, который смогут заметить практически все водители, заключается в более медленном разгоне даже при полном нажатии на газ. Если это происходит постоянно, то следует как можно скорее приступить к ремонту.

Основные элементы панели ВАЗ 2114

Для как можно лучшего понимания принципа работы ВАЗ 2114 следует разобраться с панелью приборов. Она является ключевым источником информации об автомобиле. Благодаря ей автолюбитель сможет получить любую информацию о функционировании всех узлов машины и её техническом состоянии. На панели приборов также отражается работа датчиков и всех прочих элементов.

Расположение

Приборная панель ВАЗ 2114 располагается таким образом, чтобы водитель смог увидеть все значки, а также лампочки. Для как можно более эффективного использования панели следует изучить её, а также расположение всех индикаторов и кнопок.

Ключевые элементы на приборной панели это:

  1. Спидометр. Он позволяет узнать о текущей скорости. Датчик, который фиксирует скорость, располагается прямо в коробке передач. Погрешность спидометра — 5 км/ч.
  2. Тахометр. Главная функция этого прибора — передача показаний числа оборотов в режиме реального времени. Тахометр получает информацию от бортового компьютера.
  3. Указатель температуры ОЖ. ОЖ — это охлаждающая жидкость. Если температура станет слишком высокой, то необходимо прекратить движение, а после этого отключить двигатель. Ему необходимо остыть, иначе силовому агрегату потребуется дорогостоящий ремонт.
  4. Табло с информацией об уровне топлива, залитом в бензобак. Если водитель видит цифру 0, то это означает, что бак пуст. Если же 1, то значит, что бак залит топливом до предела.

В самой верхней части располагается символ бензоколонки. Предназначение данного значка — предупредить водителя о том, что бак заполнен. Если же в нижнем углу (справа) загорелся оранжевый значок, то в баке находится менее 6 литров топлива.

Значок «канистра с каплей» показывает, что опустился уровень масла.

«Дворники и фонтан» — недостаточно омывающей жидкости.

«Термометр» — мало охлаждающей жидкости.

«Автомобиль с открытыми дверями» — какая-то дверь открыта.

«Знак с зачёркнутой лампочкой» — неполадки со стоп-сигналами.

«Круг и чёрточки сбоку» — износ колодок.

«Chec Engine» проблемы с двигателем.

Буква P — выключен ручной тормоз.

Восклицательный знак ВАЗ 2114 означает недостаток тормозной жидкости.

Что делать, если горит восклицательный знак на панели ВАЗ 2114

Если же при торможении загорелся восклицательный знак, то это значит, что уровень тормозной жидкости упал ниже допустимого минимума. Для того, чтобы решить проблему, следует провести ее долив. Поэтому, если горит восклицательный знак на панели ваз 2114, паниковать не стоит. Решить проблему можно небольшим количеством тормозной жидкости, подлитой в расширительный бачок.

Обычно протечка может возникнуть в районе расположения заднего бампера. Всё дело в том, что эта область очень быстро нагревается. Излишний перегрев часто становится причиной возникновения проблем, которые связаны с недостатком тормозной жидкости. Для того, чтобы заметить протечку, нужно максимально внимательно осмотреть место повреждения.

Протечка чаще всего возникает на цилиндрах, поэтому найти её невооружённым взглядом действительно сложно. Для более эффективного поиска следует вооружиться лупой.

Если же протечка произошла в районе, где располагается суппорт, то положение становится намного проще, ведь найти протечку можно прямо на суппорте. В случае, если протечка произошла на заднем цилиндре, то её следы будут заметны на барабане. Более того, жидкость с барабана может литься струёй или просто капать.

Традиционное время возникновения проблем с перечисленными элементами — это холодная пора года. В России с декабря по февраль часто наблюдаются схожие проблемы на моделях других производителей, поэтому ничего страшного в этом нет. Устранить неполадку можно своими силами.

Значения индикаторов и символов на приборной панели Toyota | Символы и значения приборной панели Toyota

Когда мы думаем о том, чтобы найти рай по подсветке приборной панели, на ум приходят определенные ностальгические моменты из нашей юности. Когда нам едва исполнилось семнадцать, было весело иметь компанию, когда было холодно и одиноко в эти глубокие темные ночи; но, как взрослые, мы приветствуем время, проведенное в одиночестве за рулем. Пришло время вздохнуть, обрести свободу мысли и навести бесценный порядок в делах наших дней.Определенно НЕ пора отвлекаться на те загадочные маленькие предупреждения, которые время от времени всплывают на нашей панели инструментов, но, увы, мы должны иметь дело и с этим. К счастью, наши специалисты по автомобилям Toyota в Ирвинге, штат Техас, всегда готовы помочь. Следующая статья представляет собой руководство по пониманию символов и значений на приборной панели Toyota, чтобы вы могли снова получать удовольствие от своего автомобиля Toyota.

Подсветка приборной панели Toyota: рассекречена

Если вы работаете в автомобиле Toyota последней модели, например, в новой Toyota Camry, в вашем распоряжении более пятидесяти компьютеров, обеспечивающих безопасность, производительность и удобство для водителя.Когда эти огни загораются, это потому, что ваш сложный автомобиль Toyota сообщает вам, что именно ему нужно. Другими словами, подсветка приборной панели Toyota Camry очень похожа на малыша, у которого наконец-то есть несколько слов в словарном запасе, чтобы сказать вам, чего он хочет. Никакого полуночного плача. Никаких загадок. Имейте в виду, что при запуске двигателя ВСЕ ИНДИКАТОРЫ ПАНЕЛИ временно загораются в рамках проверки системы. Они выпадут в считанные секунды. Пора обратить внимание, когда они будут гореть.Давайте рассмотрим символы и значения на приборной панели Toyota:

Предупреждающий световой сигнал ABS

Одна из самых распространенных подсветок приборной панели во всех автомобилях. Когда он горит, это указывает на неисправность датчика, компьютера или гидравлического канала. Хотя торможение обычно возможно, ваша АБС не будет работать должным образом (или вообще), что может серьезно повлиять на вашу способность избегать аварии. Рекомендуется немедленно обратиться в сервисную службу Toyota.

Красный символ батареи

Еще одно предупреждение, требующее немедленного внимания. Способность вашего автомобиля самостоятельно заряжать аккумулятор снижается, и вы можете остаться в затруднительном положении. Это может указывать на неисправность стартера / генератора / аккумулятора или проводки. Вы можете увидеть тусклые или мерцающие фары перед тем, как загорится этот свет.

Спидометр со стрелкой

Это индикатор вашего круиз-контроля! Скорее всего, вы включили активацию системы, не осознавая этого.Просто нажмите кнопку активации, и индикатор погаснет. Желтый означает, что включен. Зеленый означает, что выбрана крейсерская скорость.

Рулевое колесо в паре с!

Это указывает на серьезную проблему с системой электронного усилителя рулевого управления (EPS) вашего автомобиля. Это может быть электрическая, механическая или гидравлическая неисправность, и вы можете потерять контроль над автомобилем. Если у вас новая Toyota 4Runner и вы недавно ездили по бездорожью, этот свет может быть вызван неожиданным повреждением дороги.Немедленно обратитесь в сервисный центр Toyota.

Боковой свет медузы

Всегда горит синим, этот свет безвреден. Это означает, что ваш дальний свет был включен, поэтому обязательно выключите их, если на встречной полосе постоянно идет движение.

Носик масленки с каплей

Это сигнальная лампа давления масла. Оно красное. Вы можете увидеть этот свет на сильном морозе, поскольку циркуляция масла при первом запуске занимает больше времени.Если индикатор продолжает гореть, это указывает на проблему с давлением, которая может быть результатом неисправных уплотнений, внутренних гидравлических проблем, низкого уровня масла и т. Д. Немедленно обратитесь в сервисную службу Toyota. Ваш новый Toyota RAV4 рассчитывает на вас!

Газовый насос старой школы

Этот индикатор указывает на низкий уровень топлива. Вы можете видеть вторичные предупреждения в вашей системе GPS, если она есть. Хотя этот свет не обязательно является серьезным, отказ от пополнения запаса топлива может оставить вас в затруднительном положении.Каким бы комфортабельным ни был новый Toyota Highlander, вы можете пожалеть о том, что провели бессонную ночь в одиночестве на дороге в глуши, ожидая помощи на дороге!

Треугольник с буквой A! В середине

Это ваше главное предупреждение. Его сопровождает звуковой сигнал зуммера. Это предупреждение может указывать на незначительную или серьезную проблему и почти всегда сопровождается каким-либо другим сигнальным светом. В зависимости от характера предупреждения всегда лучше проконсультироваться с сервисной службой Toyota.

Подсветка для людей и ремней безопасности

Это световой сигнал напоминания о ремне безопасности. В зависимости от года выпуска и модели индикатор может быть желтым или красным. Обычно он мигает со звуковым сигналом, если вам не удается пристегнуться во время движения. Этот индикатор не указывает на обслуживание, но важна ваша безопасность и безопасность ваших пассажиров.

TRAC OFF

Этот индикатор предупреждает вас о том, что ваша система TRAC и / или VSC выключена.Ваш автомобиль Toyota разработан, чтобы помочь вам контролировать ситуацию на скользкой поверхности, в основном за счет ограничения трансмиссии и пробуксовки колес. Однако, если вы едете по бездорожью, например, на Toyota 4Runner или Toyota Highlander, может быть полезно отключить эту систему, если условия требуют непрерывной пробуксовки колес, например раскачивание автомобиля вперед и назад при движении и назад, чтобы открепиться.

Автомобиль с замком

Этот свет используется для проверки безопасности при запуске автомобиля и работает несколько иначе на моделях с системой смарт-ключей или без нее.Он погаснет в любом случае, если проверки безопасности пройдут успешно, но если он останется гореть, это может указывать на неисправность в телематике или в вашем блоке обнаружения ключей. Если у вас возникли проблемы с сигнализацией, обратитесь к вашему дилеру Toyota.

Автомобиль с волнистыми линиями

Это ваш индикатор скольжения. Он почти всегда предупреждает вас о работе вашей системы контроля тяги. Вы можете увидеть его вспышку после попадания в огромную лужу, лед, снег или грязь.Хотя это не обязательно является неисправностью, этот индикатор предназначен для того, чтобы вы знали, что ваш автомобиль Toyota работает в соответствии с конструкцией, и чтобы знать о вождении с низким тяговым усилием.

Автомобиль с волнистыми линиями и выключенным светом

Этот индикатор является индикатором VSC OFF и соединяется с индикатором TRAC OFF. Мигание указывает на правильное функционирование системы, а горящий свет означает, что система выключена. Как и в случае отключения вашей системы TRAC, вы можете выключить свою систему VSC, чтобы набрать обороты и перестать зависать.

Сидящий пассажир с мячом на коленях

Нет, этот свет не предполагает поход на пляж с пляжным мячом. Это сигнальная лампа системы пассивной безопасности (SRS), указывающая на проблему с дополнительной удерживающей системой (подушками безопасности). Если вы видите, что этот красный свет горит, вам необходимо немедленно обратиться в сервисную службу Toyota.

Круглый абажур с буквой A! В середине

Этот рисунок со временем менялся, но на самом деле это изображение шины с низким содержанием воздуха.Ваша система TPMS работает, следя за тем, чтобы ваши шины оставались накачанными до нужного давления. Эта сигнальная лампа может указывать на то, что вам нужен воздух, утечка или, возможно, системная ошибка. Если этот индикатор не исчезает, обратитесь в сервисную службу Toyota.

Стрелки влево и вправо

Этот свет безвреден и указывает на то, что ваша система указателей поворота была активирована. Либо завершите свою очередь автокоррекции, либо выключите индикатор на сигнальном рычаге.

И это лишь некоторые из самых распространенных подсветок приборной панели! Чтобы получить полный список символов и значений на приборной панели Toyota, мы рекомендуем вам уделить время и прочитать руководство пользователя.В нем содержится обширная информация, и мы всегда слышим от клиентов, которые обнаруживают в своем автомобиле функциональные возможности, о которых они раньше не подозревали. Если вы долгое время управляли автомобилем другой марки, на котором горело слишком много света для вашего уровня комфорта, почему бы не попробовать новую надежную Toyota Corolla? Конечно, на приборной панели Тойота Королла тоже могут загореться. Но, как и все остальные автомобили семейства Toyota, надежность и долговечность лежат в основе каждого продукта, который мы создаем.

Не только символы на приборной панели Toyota RAV4

Мир индикаторов и символов приборной панели может сбивать с толку.Особенно, когда вы переходите с другого бренда. Большинство производителей стараются, чтобы общее изображение соответствовало их световым индикаторам, но не следует ожидать, что эти символы будут универсальными. Всегда лучше проконсультироваться с руководством вашего владельца для получения дополнительной информации или связаться с отделом продаж вашего дилерского центра. Обычно под рукой есть специалист, который назначит встречу, чтобы рассказать вам о системах вашего автомобиля и многом другом. Вам понравилась эта удобная статья о символах и значениях приборной панели Toyota? Если это было много для переваривания, например, маминого мясного рулета, мы предлагаем вам поспать на нем и дать нам свой ответ утром!

Клиентская панель

Используйте панель управления клиента для управления информацией о клиенте, редактирования проектов (и задач, если применимо) и доступа к информации о выставлении счетов.Щелкните «Панель мониторинга клиента» в верхней части экрана (или щелкните «Панель мониторинга клиента» в строке меню), а затем выберите клиента в поле вверху панели.

Если вы используете значки в верхней части экрана, чтобы открыть таймер или открыть область документов, клиент, выбранный вами на панели инструментов клиента, также будет выбран в таймере или в области документов.

Панель управления содержит различные виджеты, сгруппированные по категориям.

Информация о клиенте

  • Клиент - показывает основной адрес электронной почты, почтовый адрес, номер телефона и статус выбранного клиента.Щелкните Изменить, чтобы открыть экран настройки клиента и внести любые изменения.
  • Комментарии клиента - Добавить комментарии о выбранном клиенте. Добавленные здесь комментарии автоматически добавляются в поле «Комментарии» на вкладке «Общие» экрана настройки клиента.
  • Назначения персонала - показывает всех сотрудников, которые были назначены выбранному клиенту в качестве партнера, менеджера или ассоциированного лица
  • Контакты - Показывает избранные контакты, которые связаны с клиентом: контакт по налоговым вопросам, предпочтительный контакт, контактный адрес для выставления счетов и / или супруга
  • Projects and Tasks - показывает проекты клиента (и задачи, если ваша фирма имеет лицензию Firm Management Advanced).Вы можете открывать и редактировать проекты и задачи прямо из панели управления.

Время и счета

Виджеты в этом разделе представляют собой графики, которые показывают, как данные сравниваются с предыдущим годом и другими клиентами

  • Итоги незавершенной работы - Итоги деятельности незавершенной работы за указанный период времени, включая начальный баланс незавершенной работы, производство, выставление счетов, корректировки, счета выполнения и конечный остаток незавершенной работы.
  • Краткое изложение A / R - Резюме операций с дебиторской задолженностью за указанный период времени.
  • Сроки - НЗП и устаревание дебиторской задолженности в формате таблицы или графика.
  • Ключевые итоги - Итоги производства, корректировки, счета-фактуры, реализации и сбора за период до даты, за период предыдущего года до даты, за год до даты и за предыдущий год до даты в формате таблицы или графика.
  • Предыдущие счета - Все предыдущие счета выбранного клиента за указанный период времени; Включает ссылки для просмотра счета-фактуры, просмотра оплачиваемых записей, редактирования счета-фактуры и загрузки счета-фактуры или отправки его в область «Документы».
  • Открытые позиции A / R - Открытые позиции дебиторской задолженности для выбранного клиента; содержит ссылки для просмотра счета-фактуры, просмотра оплачиваемых записей, просмотра примененных сумм, редактирования счета-фактуры и загрузки счета-фактуры или отправки его в область «Документы».

Настройка панели мониторинга клиента

Вы можете настроить панель мониторинга клиента, переупорядочив разделы панели мониторинга и переставив или скрыв виджеты.

Примечание: Эти изменения относятся к конкретным пользователям и не будут видны другим сотрудникам.

Чтобы настроить вид, нажмите кнопку «Редактировать» в правом нижнем углу, которая активирует режим редактирования. Затем щелкните и перетащите элементы, чтобы изменить их порядок, или нажмите кнопку «Параметры» на виджете и выберите «Скрыть», чтобы скрыть его.

Скрытые виджеты представлены кнопками, расположенными в нижней части раздела панели инструментов. Нажмите эту кнопку, чтобы восстановить скрытый виджет. Например, эта кнопка представляет виджет «Назначения персонала», когда он скрыт.

Чтобы изменить порядок разделов панели мониторинга, щелкните и перетащите заголовок раздела в левом столбце на новое место.Нажмите кнопку «Скрыть», чтобы скрыть весь раздел с панели управления.

Когда вы закончите настройку панели инструментов, нажмите кнопку «Готово» в правом нижнем углу экрана.

Была ли эта статья полезной?

ДА НЕТ

Отлично! Вы можете сказать нам почему? (необязательно)

Приносим извинения.Вы можете сказать нам почему? (необязательно)

ПРЕДСТАВИТЬ

Спасибо за отзыв!

Отображение статуса с помощью значков с помощью Arcade в Dashboards

Говорят, картина стоит тысячи слов - и то же самое можно сказать об иконке.Иконки - это простые изображения, передающие ясное и простое значение. Они могут немедленно привлечь внимание к областям, которые требуют действий, передать информацию и определить статус чего-либо.

Используя Arcade (новинка в бета-версии ArcGIS Dashboards), мы можем отображать различные значки в индикаторе в зависимости от условий в ваших данных. Например, отображение галочки, когда значения находятся в «хорошей» зоне, и предупреждающего значка, когда значения находятся в «плохой» зоне, или отображение стрелки вверх, когда счетчики увеличились, и стрелки вниз, когда счетчики уменьшились.

Хороший пример - мониторинг громкости входящих звонков. Мы можем использовать эту технику, чтобы сравнить текущее 24-часовое количество звонков со средним за 30 дней и привлечь внимание к любым значительным скачкам или спадам с помощью значков - как в индикаторе ниже.

Сначала мы хотим настроить данные нашего индикатора.

1. На вкладке Данные в раскрывающемся списке Статистика выберите Счетчик , чтобы получить счетчик ваших вызовов (или любые другие данные, которые вы хотите использовать).

2. Примените фильтр к вашему полю даты / времени в пределах последних 24 часов.

3. Включите Ссылка и снова получите количество вызовов (или любые другие данные, которые вы используете), но на этот раз примените фильтр к вашему полю даты / времени за последние 30 дней. Отключите переключатель Включить текущий , чтобы исключить сегодняшний день из временного интервала.

Теперь пора перейти в редактор Arcade и создать наши условия.

4.На вкладке индикатора щелкните Включить .

5. В редакторе Arcade удалите строки над оператором return и вставьте следующие строки.

var todaysCount = $ datapoint.count; var avgDaily = $ reference.count / 30; var percentChange = 100 * (todaysCount - avgDaily) / avgDaily; var icon = Когда ( процентChange <-2, "вниз", процентChange <2, "хорошо", процентChange <5, "вверх", "предупреждение" )

В приведенном выше выражении берется текущий 24-часовой счет ( todaysCount ) и среднее значение за последние 30 дней ( avgDaily ) и используется их в вычислении процентного изменения ( percentChange ) для определения увеличения или уменьшения громкость звонка.Переменная значка объявляет, какое процентное изменение влияет на отображение значка.

Наконец, давайте объявим наши настоящие значки.

6. Под редактором Arcade в разделе Значки щелкните + Добавить и выберите значок, который представляет условие, когда изменение составляет <-2 , и присвойте ему имя вниз .

7. Повторите эти действия для других условий и дайте им соответствующие имена ( ok, up, warning )

8.В возвращаемых свойствах укажите переменные icon и todaysCount для свойств iconName и middleText соответственно. Добавьте заголовок для вашего topText . Ваше окончательное выражение должно выглядеть так, как показано ниже.

Вот результат того, как выглядит индикатор при соблюдении различных условий.

Воспользуйтесь этой техникой и примените ее к своим собственным данным, чтобы увидеть, как Arcade можно использовать на ваших информационных панелях для улучшения передачи статусов.Вы можете пойти дальше этой техники и сделать эти значки еще более заметными, задав цвета для каждого условия с помощью свойства iconColor . Ознакомьтесь с документацией по расширенному форматированию для получения дополнительной информации об определении свойств в ваших элементах.

Команда Dashboards в Esri рада видеть, как вы используете Arcade в своих собственных информационных панелях для передачи информации с помощью значков и условий. Если можете, поделитесь с нами своими инновационными панелями мониторинга с помощью #ArcGISDashboards.

Об авторах

Дэвид Ньенхуис

Дэйв - разработчик продукта и UX-дизайнер в команде ArcGIS Dashboards.Ему нравится заниматься визуализацией данных, продвигать ГИС в реальном времени и рисовать новые функции приборной панели на электронных досках.

Нура Голаби

Нура - автор документации с опытом работы в географии и ГИС. Она родом из Торонто, а сейчас живет и работает в Оттаве, Канада, где в свободное время проводит выпечку, исследует природу и делает вид, будто ей нравится бегать.

Учебный центр

Это не предложение или ходатайство в какой-либо юрисдикции, где мы не уполномочены вести бизнес или где такое предложение или ходатайство противоречили бы местным законам и постановлениям этой юрисдикции, включая, помимо прочего, лиц, проживающих в Австралии, Канаде. , Гонконг, Япония, Саудовская Аравия, Сингапур, Великобритания и страны Европейского Союза.

Неустойчивость рынка, объем и доступность системы могут задерживать доступ к счету и исполнение сделок.

Эффективность ценной бумаги или стратегии в прошлом не является гарантией будущих результатов или успеха инвестирования.

Торговля акциями, опционами, фьючерсами и валютой предполагает спекуляцию, и риск потери может быть значительным. Перед торговлей клиенты должны учитывать все соответствующие факторы риска, включая собственное финансовое положение. Маржинальная торговля иностранной валютой сопряжена с высоким уровнем риска, а также со своими уникальными факторами риска.

Опционы подходят не всем инвесторам, поскольку особые риски, присущие торговле опционами, могут подвергнуть инвесторов потенциально быстрым и значительным убыткам.Перед тем, как торговать опционами, вам следует внимательно ознакомиться с характеристиками и рисками стандартизированных опционов.

Ордера на спреды, страддлы и другие многоплановые опционные заказы, размещенные в Интернете, будут нести комиссию в размере 0,65 доллара США за контракт по каждой части. Заказы, размещенные другими способами, будут иметь дополнительные транзакционные издержки.

Торговля фьючерсами и фьючерсными опционами носит спекулятивный характер и подходит не всем инвесторам. Пожалуйста, прочтите Информацию о рисках для фьючерсов и опционов, прежде чем торговать фьючерсными продуктами.

Торговля на Форекс предполагает использование кредитного плеча, сопряжена с высоким уровнем риска и подходит не всем инвесторам. Пожалуйста, прочтите «Раскрытие информации о валютных рисках» перед тем, как торговать валютными продуктами.

Счета фьючерсов и форекс не защищены Корпорацией по защите инвесторов в ценные бумаги (SIPC).

Услуги по торговле фьючерсами, фьючерсами и форекс, предоставляемые TD Ameritrade Futures & Forex LLC. Торговые привилегии подлежат рассмотрению и утверждению. Не все клиенты подойдут. Счета Forex недоступны для жителей Огайо или Аризоны.

Доступ к рыночным данным в режиме реального времени возможен при принятии соглашений об обмене. Профессиональный доступ отличается, и может взиматься плата за подписку. Для получения дополнительной информации см. Наши профессиональные тарифы и сборы.

Подтверждающая документация для любых заявлений, сравнений, статистики или других технических данных будет предоставлена ​​по запросу. TD Ameritrade не дает рекомендаций и не определяет пригодность какой-либо безопасности, стратегии или курса действий для вас посредством использования вами наших торговых инструментов.Вы несете исключительную ответственность за любое инвестиционное решение, которое вы принимаете в своей самостоятельной учетной записи.

TD Ameritrade, Inc., член FINRA / SIPC.

TD Ameritrade Inc., член FINRA / SIPC. TD Ameritrade является товарным знаком, которым совместно владеют TD Ameritrade IP Company, Inc. и Toronto-Dominion Bank © TD Ameritrade IP Company, Inc., 2021 г. Все права защищены. Используется с разрешения.

Agile 2.0 Предыдущий выпуск Dashboard

Предыдущий выпуск Dashboard обеспечивает визуализацию данных по объему, фактическому выгоранию и выгорание и прогноз тенденций предыдущих выпусков.Проанализируйте данные и спланируйте работу на предстоящие выпуски.

Примечание. Отмененные истории не включаются ни в какие из этих данных.

Конечный пользователь и роли

Конечный пользователь и цель Обязательная роль Преимущества

Владелец продукта: Нуждается в понимании фактических изменений в масштабах и прогнозируемых тенденциях предыдущие выпуски.

scrum_user

Проанализируйте тенденции для следующего:
  • Объем изменений
  • Предыдущие выпуски

Показатели

Scrum: сумма завершенных историй в активных выпусках
Создает фактическую серию сжигания в отчете о выходе из выпуска и завершенные в отчете Release Burnup.
Scrum: сумма очков истории всех историй в активных выпусках
Создает серию областей в отчетах Release Burndown и Release Burnup.

Поломки

  • Scrum: выпуск
  • Scrum: предыдущий выпуск

Виджеты

Завершенных историй
Указывает общее количество историй, завершенных в предыдущем выпуске.
Завершено
Обозначает объем работы (в сюжетных пунктах), выполненной за предыдущий период. релиз.
Отсутствующие оценки
Указывает общее количество статей в выпуске, для которых отсутствуют оценки.

Отчеты

Название Тип Описание
Выгорание выпуска Строка

Проанализируйте тенденции выгорания предыдущего выпуска.

Отчет о выгорании предыдущего выпуска состоит из следующих серий, которые можно скрыть или отображается в зависимости от ваших предпочтений:

  • Объем: указывает объем работы, который был запланирован для релиз.
  • Завершено: указывает объем работ по выпуску, которые завершено для этого выпуска.
Выгорание выпуска Строка

Показывает объем и скорость изменения объема, идеальную скорость завершения работы и фактическая скорость выполнения работ.Проанализируйте тенденции выгорания и соответственно спланируйте рабочая нагрузка для предстоящего выпуска.

Отчет о выгорании предыдущего выпуска состоит из следующих серий, которые можно скрыть или отображается в зависимости от ваших предпочтений:
  • Объем: указывает объем работы, который был запланирован для релиз.
  • Ideal Burndown: указывает, как команда должна была продвигаться вперед. рассказы, чтобы доставить релиз вовремя.
  • Осталось: указывает объем выполненной работы.

    Если фактическое выгорание (оставшееся) превышает идеальное выгорание, это означает, что команда отстала от графика выпуска. Если фактическое выгорание (Остается) ниже идеального выгорания, это означает, что команда работала с опережением графика выпуска.

Вы можете настроить отчеты Burnup и Burndown. Для большего Для получения дополнительной информации см. Настройка Agile 2.0 отчетов панели управления.

Обновления меню навигации управляемого обнаружения и реагирования

В начале 2020 года Alert Logic выпустила новую систему навигации для консоли Alert Logic, а также набор интерактивных визуальных панелей мониторинга, которые обобщают данные, возможности продукта и состояние вашей среды. Для получения дополнительной информации см. Панели мониторинга.

Новое меню навигации расположено в левой части страницы под значком меню (), а параметры вложены друг в друга.

Для перехода между страницами :

  1. Щелкните значок меню (), чтобы открыть меню навигации.
  2. Щелкните группу навигации (например, Ответить ), чтобы развернуть параметры в этой группе.
  3. Щелкните элемент навигации (например, Инциденты ), который вы хотите изучить дальше.
  4. Щелкните значок меню () еще раз, чтобы свернуть меню и просмотреть страницу.

Расположение новых страниц в консоли Alert Logic

Хотя доступны все функции предыдущей консоли Alert Logic, в новом меню навигации есть некоторые отличия.

См. Таблицу ниже для сравнения нового меню навигации и предыдущей организации консоли Alert Logic:

Улучшенная функциональность

Панели мониторинга

заменили существующие страницы «Состояние безопасности» и «Исправления» новыми и улучшенными функциями.

Для получения дополнительных сведений о функциях панели мониторинга, заменяющих страницу «Состояние безопасности», см. Раздел «О панелях мониторинга».

Страница «Исправления» была заменена на «Разоблачения». На странице «Воздействия» вы можете фильтровать, просматривать и принимать меры для отдельных или групп рисков, а также исправления. Чтобы узнать больше, см. Экспозиции.

FDA-TRACK: Производительность BSUFA | FDA

Федеральный закон о пищевых продуктах, лекарствах и косметических средствах (Закон о FD&C) с поправками, внесенными в соответствии с поправками к оплате за использование биосимиляров от 2017 года (BsUFA II), уполномочивает FDA оценивать и взимать сборы за биоподобные биологические продукты с октября 2017 года по сентябрь 2022 года.FDA направляет эти сборы на ускорение процесса обзора биоподобных биологических продуктов, облегчая разработку безопасных и эффективных биоподобных продуктов для населения Америки. Информационные панели по эффективности сборов с пользователей биосимиляров (BsUFA Dashboards) обеспечивают краткое, интерактивное и наглядное представление данных, которые представлены в законодательно утвержденном отчете о производительности BsUFA за 2020 финансовый год для Конгресса для Закона о сборах с пользователей биосимиляров (Отчет). Информационные панели BsUFA не предназначены для замены отчета и должны использоваться в качестве дополнительного инструмента для просмотра данных.Информационные панели BsUFA отражают результаты работы по полученным материалам и действиям, предпринятым по состоянию на 30 сентября 2020 года. Информационные панели BsUFA представляют окончательные результаты в достижении целей BsUFA на 2019 финансовый год и предварительные показатели на 2020 финансовый год. Окончательные данные о производительности BsUFA за 2020 финансовый год будут представлены Отчет BsUFA за 2021 финансовый год и ссылки в обновленных версиях информационных панелей BsUFA.

BsUFA Performance Dashboard Руководство пользователя


Панель мониторинга биоподобных приложений и дополнений отображает текущую производительность, относящуюся к обзору:

  • Применение оригинальных биоподобных продуктов
  • Повторно поданы оригинальные заявки на биоподобный продукт
  • Оригинальные добавки с клиническими данными
  • Производственные добавки, требующие предварительного утверждения
  • Производственные добавки, не требующие предварительного утверждения

Исторические цели производительности см. На панели «Историческая производительность: биоподобные приложения и дополнения».


На информационной панели процедурных уведомлений отображается текущая производительность, связанная с уведомлением / проверкой:

  • Проблемы, выявленные при рассмотрении подачи оригинальных заявок и добавок с клиническими данными
  • График запланированного рассмотрения исходных заявок с клиническими данными
  • Запатентованных наименований, представленных на этапе разработки биосимиляров (BPD) и во время проверки заявки
  • Производственные добавки, требующие предварительного утверждения
  • Производственные добавки, не требующие предварительного утверждения

Исторические цели производительности см. На панели «Историческая производительность: процедурные уведомления».


На информационной панели процедурных ответов отображается текущая производительность, связанная с проверкой / ответами на:

  • Разрешение крупных споров
  • Ответы на клинические задержки
  • Оценки по специальному протоколу

Исторические цели производительности см. На панели «Историческая производительность: процедурные ответы».


На панели управления совещанием отображается текущая производительность, связанная с ответом / выдачей:

  • Запросы на встречу
  • Расписание встреч
  • Письменные ответы
  • Предварительные ответы
  • Протокол заседания

Исторические цели производительности см. На панели «Историческая производительность: управление совещаниями».


Соответствующие ссылки

  • Текущее содержание по состоянию на:

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
