Замена сайлентблоков на Лада Калина — Иксора

Сайлентблоки — резинометаллические шарниры в виде двух металлических втулок с резиновой вставкой между собой. Сами сайлентблоки соединяют элементы подвески, обеспечивая ее работоспособность, а резиновые вставки гасят вибрацию, которая появляется во время движения автомобиля. Таким образом, сайлентблоки предназначены для удержания колеса от продольного перемещения, а также сглаживания неровностей дороги, которые передаются на кузов во время движения автомобиля.

Ресурс сайлентблоков на Лада

Как правило, сайлентблоки на Лада выдерживают 50-200 тыс. км пробега. Однако, для того, чтобы точно отследить состояние сайлентблока, необходимо проводить периодическую диагностику.

Признаки неисправных сайлентблоков на Лада

Основным признаком проблем сайлентблока является нестабильное движение автомобиля. Автомобиль начинает уводить в сторону при езде даже по небольшим неровностям дорожного покрытия, при нажатии на педаль акселератора автомобиль начинает уводить правее или левее. Так проявляется износ сайлентблоков передних рычагов.
Еще одним характерным признаком неисправности сайлентблока является, выходящий из п.1 неравномерный износ покрышек.
Появляется стук в передней подвеске.

Неисправный сайлентблок необходимо заменить в самое короткое время. Использование неисправной, изношенной детали, а также ее запоздалая замена разрушает места контактов шарниров, а это чревато полной заменой элементов переднего рычага подвески.

Производим диагностику и замену сайлентблока самостоятельно на примере Лада Калина

Если при осмотре сайлентблока были обнаружены трещины или разрывы на резиновом вкладыше шарнира, необходимо произвести его замену.

Проводить самостоятельную диагностику сайлентблоков рекомендуется только при наличии достаточного опыта вождения. Для того, чтобы самостоятельно ревизовать сайлентблоки, необходимо, во-первых, заехать на яму или поддомкратить верхнюю часть автомобиля и снять переднее колесо.

При использовании ямы снимать колеса не обязательно.

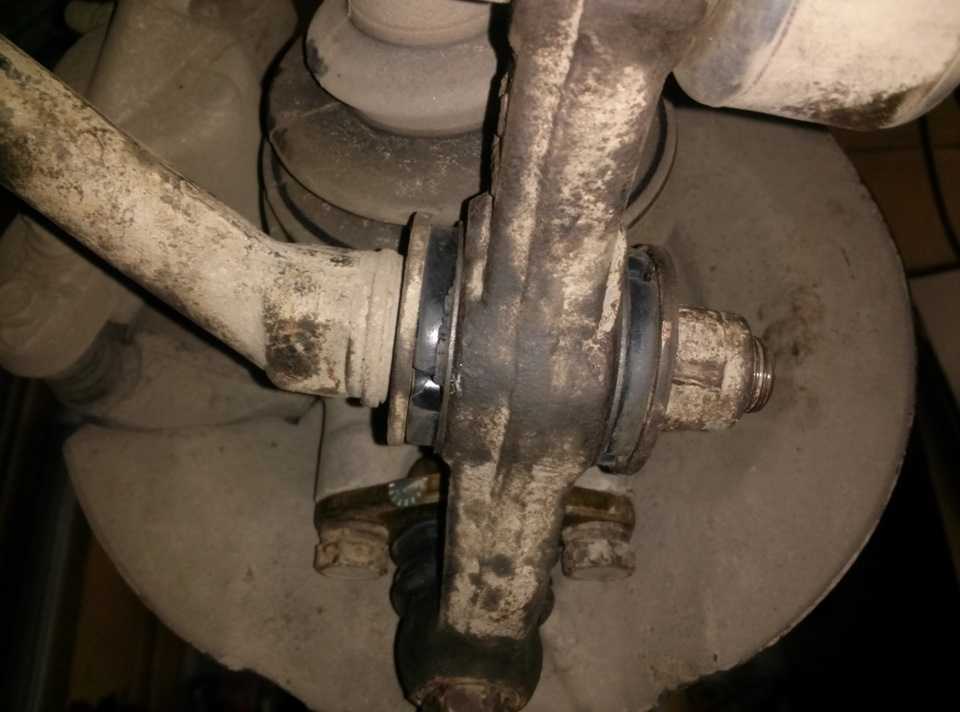

Откручиваем заднюю гайку продольного рычага при помощи ключа №24, предварительно обработав узел с помощью WD-40. Если у вас возникли проблемы, скорее всего гайка прикорела и потребуется приложить больше усилий, чтобы ее открутить — если есть возможность, попробуйте нагреть гайку газовой горелкой.
Открутите переднее крепление рычага к кузову головкой 17.
Достаньте продольный рычаг сайлентблока поперечного рычага. При это регулировочные шайбы продольного рычага должны оставаться на месте.
Извлеките сайлентблоки из поперечного рычага, они могут приржаветь, поэтому потребуется приложить дополнительное усилие — вы можете использовать молоток и зубило, чтобы их выбить.

Возьмите новые сайлентблоки и запрессуйте их в отверстие рычага.

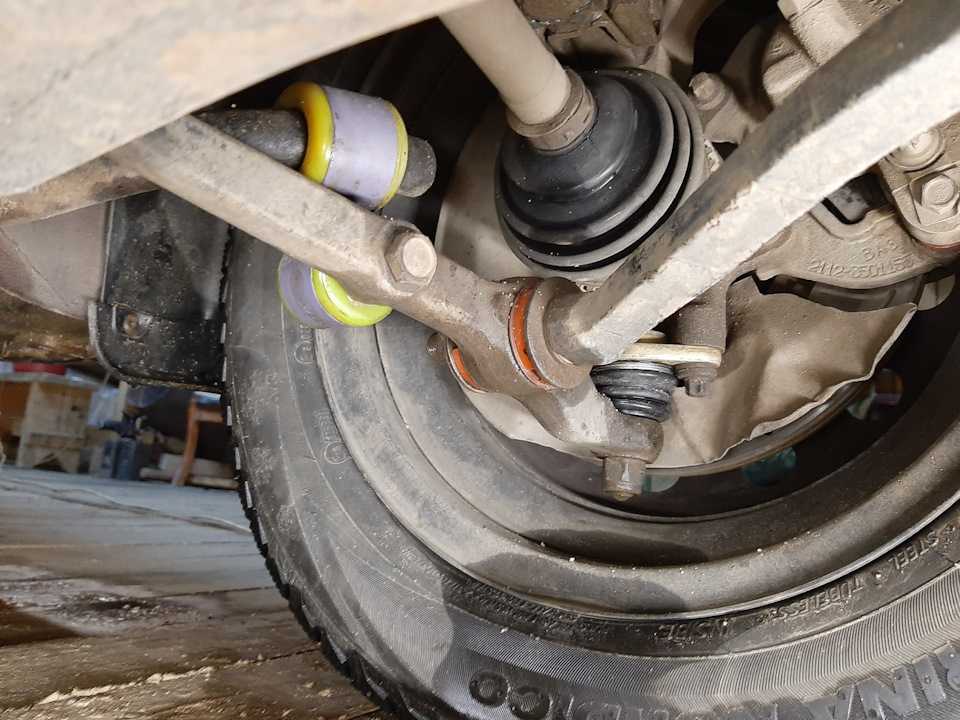

Вставьте продольный рычаг в новые сайлентблоки, резьбовой часть предварительно смажьте графитовой смазкой или солидолом.
Произведите сборку в обратной последовательности. Если необходимо, повторите те же действия с другой стороны.

Какие сайлентблоки ставить

Если вы столкнулись с проблемой износа сайлентблока и выбора запчасти на замену, мы рекомендуем ставить детали от оригинального производителя LADA, а также проверенного производителя Точка Опоры, если вы ищете качественный аналог. Приобрести сайлентблоки на ВАЗ, а также другие оригинальные компоненты и запчасти можно в магазине IXORA. По всем интересующим вас вопросам обращайтесь по телефону горячей линии.

Производитель	Номер детали	Название детали
LADA	21080290404000	ШAPHИP HИЖHЕГО PЫЧAГA ПЕРЕДНЕЙ ПОДВЕСКИ ВАЗ 2108-2115

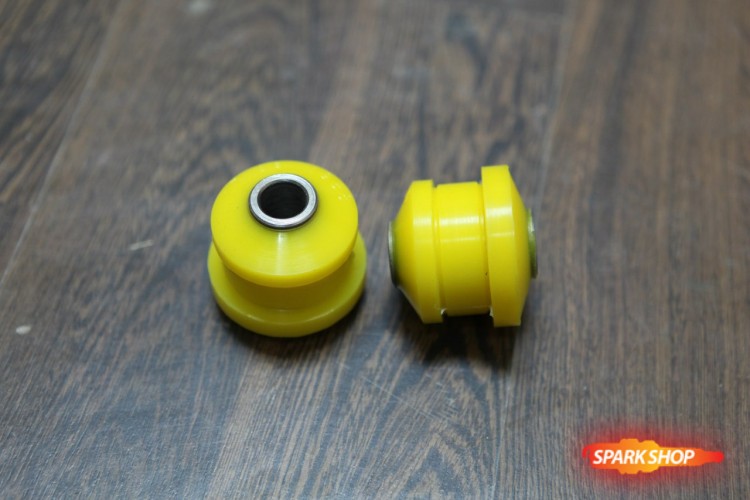

VTR	LADA0103RP	ПОЛИУРЕТАНОВЫЙ САЙЛЕНТБЛОК НИЖНЕГО РЫЧАГА ПЕРЕДНЕЙ ПОДВЕСКИ, ПЕРЕДНИЙ
LADA	21100291405400	ШAPНИP КPEПЛЕНИЯ PЫЧAГA
TOCHKA OPORY	17062025	САЙЛЕНТБЛОК ЗАДНЕЙ ПОДВЕСКИ, БАЛКИ ВАЗ 2108 2109 21099, 2110 2111 2112, 2113 2114 2115, КАЛИНА 1117
LADA	21100291405400	ШAPНИP КPEПЛЕНИЯ PЫЧAГA
TOCHKA OPORY	17062025	САЙЛЕНТБЛОК ЗАДНЕЙ ПОДВЕСКИ, БАЛКИ ВАЗ 2108 2109 21099, 2110 2111 2112, 2113 2114 2115, КАЛИНА 1117
LADA	21100291405400	ШAPНИP КPEПЛЕНИЯ PЫЧAГA
TOCHKA OPORY	17062025	САЙЛЕНТБЛОК ЗАДНЕЙ ПОДВЕСКИ, БАЛКИ ВАЗ 2108 2109 21099, 2110 2111 2112, 2113 2114 2115, КАЛИНА 1117

Полезная информация:

Подготовка автомобиля к весне: подвеска, тормоза, амортизаторы
Какие сайлентблоки лучше: резиновые или полиуретановые?
Что выбрать на замену, рычаг подвески целиком или одни сайлентблоки?

Получить профессиональную консультацию при подборе товара можно, позвонив по телефону 8 800 555-43-85 (звонок по России бесплатный).

Передняя подвеска Калина, устройство передней подвески калина, стук в передней подвеске калина, ремонт передней подвески Калина. Как отремонтировать переднюю подвеску Лада Калина. Ремонт передней подвески Лада Калина. Замена сайлентблоков и пружины передней подвески.

Впервые на российском рынке Лада Калина появилась в ноябре 2004 года. Именно данный автомобиль положил начало новой эры в развитии Волжского автоконцерна. Данный автомобиль выпускался до 2013 года, а его общий тираж достиг объема в 600 тысяч штук. Транспортное средство стало новым во всем, от платформы и до эргономики салона. Передняя подвеска этого авто является независимой, типа МакФерсон, что считается существенным продвижением компании Лада вперед.

Содержание

Передняя подвеска Калина, схема устройства с расшифровкой
Признаки неисправности передней подвески Калина
Стук в передней подвеске на Калине, причины стука
Сайлентблоки передней подвески Калина
Инструменты, приспособления, расходные материалы
Выбор рабочего места
Замена сайлентблоков на Калине пошагово
Пружина передней подвески Калина, как поменять пружину
Советы профи: если рулевая рейка неисправна, кому доверить ремонт

Передняя подвеска Калина, схема устройства с расшифровкой

Чехол (1), шаровая опора (2), стопорное кольцо (3), гайка ступичного подшипника (4), защитный колпак (5), ступица (6), ступичный подшипник (7), поворотный кулак (8), диск механизма тормозов переднего колеса (9), щит механизма тормозов (10), гайка (11), эксцентриковый болт (12), поворотный рычаг (13), пружина передней подвески (14), шток амортизатора (15), верхняя чашка пружины (16), верхняя опора стойки амортизатора (17), гайка штока амортизатора (18), подшипник верхней опоры стойки амортизатора (19), прокладка пружины (20), буфер хода сжатия (21), защитный кожух (22), телескопическая стойка (23), приводный вал переднего колеса (24), крепежный кронштейн штанги стабилизатора поперечной устойчивости (25), растяжка передней подвески (26), штанга стабилизатора поперечной устойчивости (27), стойка стабилизатора поперечной устойчивости (28), рычаг передней подвески (29).

Признаки неисправности передней подвески Калина

О возникших неисправностях в передней подвеске свидетельствуют стук и скрип, которые нарастают с повышением скорости.

Стук в передней подвеске на Калине, причины стука

Существуют четыре главные причины появления скрипов и стуков в передней подвеске:

Качество дорожного полотна. Да, даже самая новая и идеальная подвеска может стучать и поскрипывать на плохих дорогах, даже если ранее этого не наблюдалось. Чтобы проверить эту теорию, проедьте несколько сотен метров по хорошо асфальтированной дороге. Если стука нет, значит подвеска в порядке. В противном случае смотрите вторую причину.
Если стук сопровождается вибрацией в рулевое колесо, значит его причина — неисправность рулевой рейки либо истончение тормозных дисков.
Третья причина — потерявшие тонус пружины, из-за чего корпус автомобиля фактически бьется об подвеску.
Исхудавший сайлентблок, предназначенный для гашения стуков и вибраций при движении.

Сайлентблоки передней подвески Калина

Замена сайлентблоков в передней подвеске Калины нужна спустя 15-17 тыс. км, поскольку в большинстве случаев они теряют свои функции именно после прохождения данного километража. Поэтому если стуки в подвеске появились именно в данный период километров, значит проблема в неисправных сайлентблоках.

Инструменты, приспособления, расходные материалы

Для замены сайлентблоков вам потребуются такие инструменты:

Домкрат.
Набор гаечных ключей.
Отвертка.
Смазка для сайлентблоков.
WD-40.
Зубило.
Молоток.

Выбор рабочего места

Чтобы заменить сайлентблоки на новые, нужно загнать автомобиль на подъемник или смотровую яму.

Замена сайлентблоков на Калине пошагово

Сначала демонтируйте поперечный рычаг:

Снимите колесо и обрызгайте все соединения поперечного рычага с помощью WD-40.
Когда смазка проникнет в труднодоступные места, начинайте откручивать болты.
Демонтируйте болт шаровой опоры, однако перед этим уберите с болта шплинт.

Далее открутите крепежный болт шарнира продольной растяжки и уберите его.
Затем открутите болт с гайкой, фиксирующий стойку стабилизатора.
Следующим этапом является болт поперечного рычага. После демонтажа болта с гайкой, можно снимать рычаг.

Далее переходим к резино-металлическому шарниру продольной растяжки:

Предварительно зажав рычаг в тисках, по очереди выбивайте сайлентблоки с помощью тонкой плоской отвертки или зубила.
Если в ходе снятия в рычаге останется его металлическое основание, придется его также выбивать и очищать посадочное место от грязи.
Установка новых сайлентблоков выполняется посредством их запрессовывания в рычаг с помощью тисков, с полной фиксацией, нанося молотком удары каждые 5-8 мм по корпусу.

Подушка и стойка стабилизатора:

Демонтировать стойку стабилизатора очень просто.
Достаточно выкрутить крепежный болт от поперечного рычага, второй конец просто освобождаем от стабилизатора простыми раскачиваниями.
Чтобы освободить подушку, возьмите ключ на «13» и открутите по два крепежных болта кронштейна, после чего высвободите ее.
Когда она будет освобождена, ее можно снять, разрезав ножом в наиболее тонком месте, или снять со стабилизатора, смазав его WD-40 либо мыльным раствором.

Кронштейн поперечного рычага:

Наиболее крупный сайлентблок рычага находится у самого основания.
Самым простым вариантом его снятия является поджог. Когда на нем прогорит резина, достаньте его и очистите посадочное место. Безусловно, его можно выпрессовать через тиски, однако это займет время.
Новые сайлентблоки смажьте WD-40 или мыльным раствором и установите на место с помощью головки на «30» и тисков, запрессовывая его.

Пружина передней подвески Калина, как поменять пружину

Порядок работ:

Сначала откройте капот и ослабьте верхнюю крепежную гайку опоры к стойке: накиньте на гайку ключ на «22» и ослабьте крепление, удерживая шток от проворачивания ключом на «9». Достаточно сделать несколько оборотов.
Далее поднимите переднюю часть авто домкратом и снимите колесо.
Выньте тормозной шланг с зацепления на стойке и отведите его в сторону.
Далее нанесите на все соединения проникающую смазку.
Затем открутите гайку, которая крепит рулевой наконечник к поворотному рычагу, и выбейте оттуда наконечник с помощью молотка и монтировки, либо выпрессуйте, используя съемник.
Теперь приступайте к нижнему креплению стойки, где нужно отвернуть две гайки с помощью ключей на «17» и «19».
Осталось открутить три крепежные гайки передних опор к стакану (кузову).
Последнюю гайку не откручивайте до конца, чтобы стойка держалась. Когда вы разъедините стойку с поворотным кулаком, можно открутить последнюю гайку, и опустить ее вниз, придерживая другой рукой.
Теперь вам потребуются стяжки пружин. Их можно приобрести в любом автомагазине.
Оденьте их с обеих сторон на витки пружины и с помощью данных приспособлений выполните их сжимание.
Когда пружина будет достаточно стянута и не будет упираться в опору стойки, открутите верхнюю гайку.
Выньте опору вместе резинкой, чашкой и подшипником.
Затем можно вынимать пружину.
Сборка выполняется в обратном порядке.
Новые пружины стяните до требуемого момента и оденьте на стойку. Крайний нижний виток должен попасть точно в углубление.

Советы профи: если рулевая рейка неисправна, кому доверить ремонт

При неисправности рулевой рейки не стоит самостоятельно бороться с данной проблемой, лучше сразу привезти автомобиль на СТО, во избежание более серьезных проблем в дальнейшем.
