Июн 25, 2017 ВАЗ 2108, ВАЗ 2109, ВАЗ 2110, ВАЗ 1117 Калина, ВАЗ 2170 Приора автором admin

На автомобилях Ваз-2110, Ваз-2111, Ваз-2112 при появление неприятного дребезжания, вибрации и повышенного люфта в ручке переключения передач счастливым обладателям этих транспортных средств свое внимание стоит обратить на состояние обоймы шаровой опоры кулисы переключения передач или как ее еще называют в простонародье подушка кулисы переключения передач. Есть еще вариант — бабочка кулисы. Но, мне лично, нравится второй вариант))). По вине полностью разбитой этой самой подушки (обоймы шаровой опоры) может пропасть и четкость переключения передач. Да, я знаю, что под все перечисленные симптомы так же попадает разбитый карданчик (шарнир) штока выбора передач. Что это за карданчик и как его заменить Вы можете узнать вот из этой статьи. Но, речь сейчас не о нём и условно предположим, что с ним все ок. Или же, как еще один вариант, карданчик заменили, а дребезжание и люфт кулисы не исчез. Такое тоже бывает, не все сразу обращают внимание на подушку кулисы. Но, она есть и она периодически выходит из строя (обрыв резиновых «ушей», вылет металлических втулок, разлом пластиковой втулки или пружины). Разрушение резиновой части подушки (обоймы шаровой опоры) кулисы не сложно заменить (смотрим фото 1 и 15). И если Вы их обнаружили, то значит Вам пора готовиться к работе. Зразу успокою, не сложной. Но, чтобы все прошло гладко, необходимо основательно подготовиться. То есть, купить необходимые запчасти, определиться с местом проведения работы, собрать необходимый инструмент и конечно же, ознакомиться и запомнить в какой последовательности следует

проводить замену подушки (обоймы шаровой опоры) рычага переключения передач на автомобилях Ваз-2110, Ваз-2111, Ваз-2112 . И я постараюсь Вам в этом помочь, и приглашаю Вас к дальнейшему прочтению данного материала.

Запчасти. Здесь выбор очевиден. Рекомендую остановить свой выбор на обойме шаровой опоры кулисы переключения передач автомобилей Ваз 2110-2112 — БРТ (Балаково). Как говорится, качество, проверенное временем. Фотография 2.

Перечень инструмента, который Вам понадобится для замены подушки (обоймы шаровой опоры) кулисы переключения передач автомобилей Ваз-2110, Ваз-2111, Ваз-2112: накидной и торцовый ключ на 13, комбинированный ключ на 10, пассатижи, плоская отвертка и маленькая трещотка с насадкой под крест (фото 3 и 4). Необходимость трещотки с насадкой будет показана немного позже. И сразу, следует, определиться с местом проведения работы. Желательно, замену подушки проводить на смотровой яме, эстокаде или подъемнике. Почему, желательно? Потому что, эту работу можно проделать и «с земли», но поверьте, это займет больше времени и сил.

И удовольствие это будет еще то.

И так, в бой! Приступаем к самостоятельной замене подушки (обоймы шаровой опоры) кулисы переключения передач автомобилей Ваз-2110, Ваз-2111, Ваз-2112:

1. Начнем работу в салоне автомобиля. Отверткой поддеваем рамку декоративного чехла кулисы переключения передач (фото 5). Тянем ручку рычага вверх и снимаем ее вместе с чехлом.

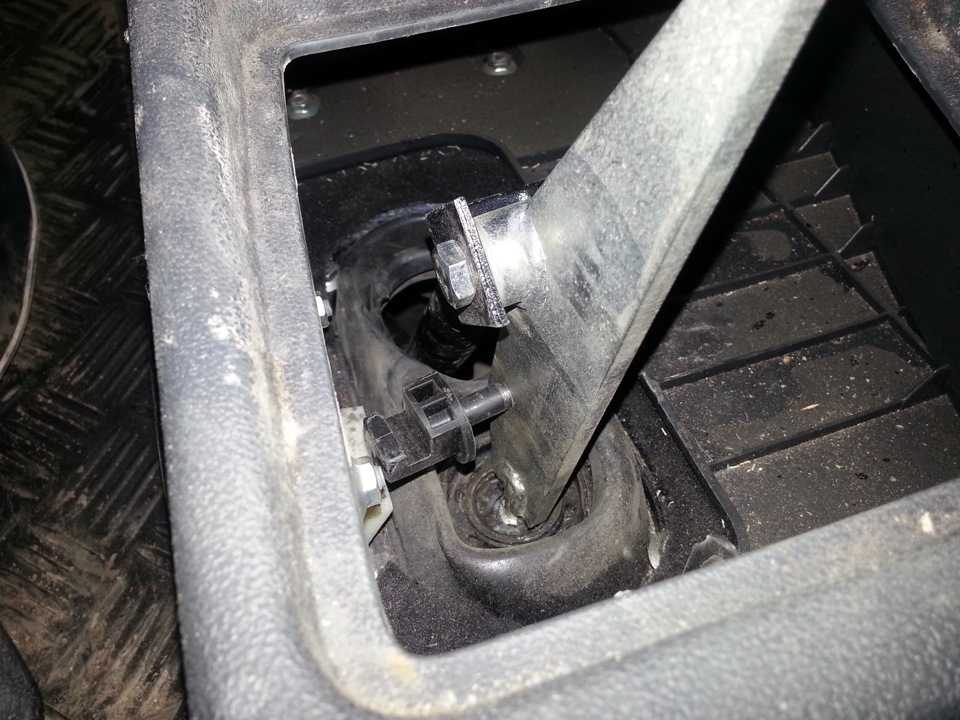

2. Накидным ключом на 10 откручиваем две крепежные гайки и болт накладки кронштейна блокировки заднего хода, снимаем ее (фото 6 и 7).

3. Ключом на 13 откручиваем гайку оси рычага (фото 8). После этого, ключом с насадкой (в моем случае это трещотка) откручиваем винт-фиксатор оси (фото 9). Без такого ключа, этот винт будет трудно открутить. Вытаскиваем ось (фото 10). Из рычага вынимаем набор втулок, в противном случае рискуем их растерять (фото 11). Все. Теперь работа в салоне автомобиля закончена, лезем под автомобиль.

4. Торцовым ключом на 13 откручиваем две гайки кронштейна подушки кулисы (фото 12). И снимаем кронштейн.

5. Далее, следует отсоединить реактивную тягу от подушки (обоймы шаровой опоры) кулисы. Используем накидной ключ (придерживаем им гайку сверху) и торцовый ключ на 13 (фото 13).

6. Вытаскиваем вниз подушку вместе с рычагом (фото 14 и 15). Снимаем стопорное кольцо (фото 16) и вынимаем рычаг вместе с пластиковой втулкой (фото 17 и 18).

7. Все. Очищаем шарнир рычага от грязи, смазываем его, надеваем пластиковую втулку. Все это дело помещаем в корпус подушки и фиксируем стопорным кольцом (фото 19 и 20). Всю эту конструкцию возвращаем на свое место (фото 21). Не забывая надеть на подушку чехол (фото 22).

Готово. Остальную сборку проводим в обратной последовательности. Работа по замене подушки-бабочки (обоймы шаровой опоры) кулисы переключения передач автомобилей Ваз-2110, Ваз-2111, Ваз-2112 закончена. Надеюсь, успешно))).

При использование статьи или фотографий активная прямая гиперссылка на сайт www.avtorem.info обязательна!

Понравилась статья? Поделись ею на своей странице!

Как заменить подушку кулисы переключения передач на автомобилях Ваз-2110, Ваз-2111, Ваз-2112 своими руками

Многие автовладельцы автомобилей Ваз-2110, Ваз-2111, Ваз-2112 сталкиваются с неприятной вибрацией на ручке переключения передач, которая вызвана повышенным люфтом в соединении. Появление люфта происходит в результате износа подушки кулисы переключения передач. Симптомами разбитой подушки кулисы является дребезжания  и потеря четкости переключения передач. Под эти симптомы попадает еще одна неисправность – разбитый шарнир штока выбора передач. Если у вас проблемы с ним, здесь вы найдете,

как заменить шарнир штока выбора передач.

Если вы заменили шарнир штока выбора передач, и проблемы не ушла, дребезжание и вибрация кулисы осталась, то надо обратить внимание на подушку кулисы.

Как определить, что подушку кулисы надо менять?

Подушка кулисы может иметь повреждения резиновой части, так называемой обоймы. Не редко у подушки происходит обрыв резиновых ушей, вылет и разрушение металлических и пластиковых втулок.  Если обнаружили такие повреждения, следует провести замену подушки кулисы переключения.

Последовательность операций по замене подушки кулисы рычага переключения передач на автомобилях Ваз-2110, Ваз-2111, Ваз-2112 своими руками

Запчасти

Для проведения работ вам понадобиться купить обойму шаровой опоры кулисы переключения передач автомобилей  Ваз 2110-2112 — БРТ (Балаково). БРТ себя зарекомендовали хорошо.

Инструмент для замены подушки кулисы

1. Накидной ключ на 13;
2. Торцовый ключ на 13;
3. Комбинированный ключ на 10;
4. Пассатижи;
5. Плоская отвертка и трещотка с специальной крестовой насадкой.

Приступаем к замене подушки (обоймы шаровой опоры) кулисы переключения передач автомобилей Ваз-2110, Ваз-2111, Ваз-2112 своими руками:

1. Для начала с помощью отвертки подденьте рамку декоративного чехла кулисы переключения передач. После этого потяните ручку рычага вверх и снимите ее вместе с чехлом.

     2. Открутите две крепежные гайки накидным ключом на 10, после чего снимите накладку кронштейна блокировки заднего хода, открутив болт.

     3.Открутите гайку оси рычага с помощью ключа на 13. Вытащите ось, предварительно открутив винт фиксатора. Дальше не забудьте достать набор втулок и аккуратно их сложить, чтобы не потерять.

На этом работа в салоне закончена, переходим под машину.

     4. Открутите две гайки кронштейна подушки кулисы ключом на 13, затем снимите его.

     5. Отсоедините реактивную тягу от подушки кулисы.

     6. Вытащите подушку вместе с рычагом, снимите стопорное кольцо, аккуратно достаньте рычаг вместе с пластиковой втулкой.

7. Почистите шарнир рычага от грязи, смажьте и наденьте пластиковую втулку. Установите его в корпус подушки и зафиксируйте стопорным кольцом. Установите все на место, не забудьте одеть на подушку чехол.

8. Остальные работы следует проводить в обратной последовательности.

На этом работы по замене подушки кулисы переключения передач на автомобилях Ваз-2110, Ваз-2111, Ваз-2112 закончены. Благодарю за просмотр.
