Ваз 2115 регулировка фар: Регулировка света фар на ВАЗ 2113, ВАЗ 2114, ВАЗ 2115

Регулировка света фар на ВАЗ 2113, ВАЗ 2114, ВАЗ 2115

Добро пожаловать!
Свет фар – его приходиться регулировать, особенно после покупки Б/У автомобиля бывает старые хозяева регулируют свет под себя и поэтому при езде на таком автомобиле, либо начинаешь слепить глаза встречным водителям, либо же фары настолько опущены низко, что и дороги толком не видно, ну а по сути регулировать их нужно после замены ламп, потому что разные лампы светят по своему, то есть какие то лампы сильно светят, а какие то нет.

Краткое содержание:

• Регулировка пучков света фар
• Дополнительный видео-ролик

Примечание!
На самом деле фары очень легко регулируются на этих автомобилях, вот если брать классику, то для того чтобы там фары отрегулировать, нужно будет взять отвёртку и крутить при помощи неё регулировочные винты, а на автомобилях семейства Самара 2 всё просто, достаточно только на руки перчатки одеть чтобы не испачкаться и мелом ещё запастись, это нужно чтобы схему нарисовать на стене на которой вы и будете регулировать фары, если вы что то не поняли, если у вас возник вопрос: «Что за стена нужна и зачем схему на ней рисовать?» то в таком случае просто читайте инструкцию дальше и вы всё поймёте!

1) Прежде чем приступать к регулировки, подумайте как вы её будете делать (Правильно или на глаз), если на глаз то никакую схему рисовать не нужно, просто винты покрутите и всё (Об этих винтах чуть позже), если же вы желаете правильно пучок света фар направить, то в таком случае сперва разыщите ровную поверхность на которую можно поставить автомобиль (Асфальт лучше всего) и напротив этой поверхности должна быть так же строго вертикальная стена, как вы видите на фото чуть ниже, автомобиль от этой стены вам нужно будет поставить на расстоянии в 5 метров (Кроме стены, можно использовать листы фанеры или ещё что ни будь, что вам придёт в голову), после этого мелом начертите на фанере или же на стене три вертикальных линии, одна из этих линий как вы уже видите по фото должна находиться в самом центре (В центральной части передка автомобиля) и идти до самого конца в низ (Линия «О» это), вторые же линии это боковые (Они должны быть начерчены, строго от центра фар) на фото они ещё буквами «А» и «В» указаны, тоже самое и горизонтальной линией 1 которая тоже должна быть начерчена начиная от центра фар и последняя линия это горизонтальная цифрой 2 которая указана, она чуть ниже первой линии (На 650 мм.

) должна быть начерчена.

Примечание!
Но есть одно Но! Прежде чем ко всей этой регулировки приступать, чтобы она более точной была, проверьте сперва насколько у вас шины накачаны по необходимости до качайте их до нужного уровня, кроме этого сотрите всю грязь с фар чтобы они хорошо светили, а так же заправьте автомобиль (Если нет возможности полностью заправить, то пол бака хотя бы залейте) и посадите за руль своего друга или какого либо человека массой 75 килограмм примерно, ну и в завершение в боковой части качните автомобиль чтобы пружины подвески установились!

Ах да кой что ещё нужно будет сделать, ручку гидро-корректора фар поставьте в положение один водитель (Это цифра 0), ниже мы закрепили фото на котором ручка гидро-корректора указана красной стрелкой (Это было сделано для тех, кто не знает что такое корректор фар), данную ручку вам и нужно будет в положение 0 повернуть, на фото его к сожалению не видно, потому что эта цифра находиться сверху а верхнюю часть панель закрывает, кроме этого на фото всё показано на примере автомобиля ВАЗ 2110 а не ВАЗ 2114, поэтому у вас данная ручка корректора немного но может отличаться, но объясним вам в двух словах где она находиться, а именно она располагается на автомобиле с торпедой ВАЗ 2114 возле дефлектора в левой части (Если на водительское кресло сесть), возле этого корректора ещё одна ручка есть вы сразу её найдёте после того как в салон своего автомобиля на водительское кресло сядете!

2) Теперь переходим собственно к регулировки, закройте в начале одну фару у своего автомобиля (При помощи чёрной тряпки можно) и после этого переходите к регулировки той фары, которая не закрыта тряпкой, для её регулировки отройте капот у автомобиля и с обратной стороны блока-фары разыщите два ручных винта, один из которых нужен для регулировки пучка света по вертикальной плоскости (Это винт 1), а другой по горизонтальной (Это винт 2), всё что указано цифрами 3, 4, 5 на фото вы уже не трогайте, так вот при помощи этих винтов отрегулируйте свет фар таким образом, как показано на фотографии (На схеме имеет ввиду) чуть выше, а именно обратите своё внимание особо на точки «Е» которые появились посредством прохождения линий («А», «В») и линии «2».

Дополнительный видео-ролик:
Более подробно но без схемы, просто для того чтобы вы понимали принцип регулировки фар, просмотрите для этого ролик который размещён чуть ниже, в нём правда автомобиль семейства не Самара 2, а семейства Самара показан, но суть регулировки одна и на обоих этих моделях машин можно сказать она полностью совпадает.

схема, как поднять своими руками, инструкции и видео

Содержание

• 1 Когда нужна настройка фар на ВАЗ 2115
• 2 Что нужно для настройки фар на ВАЗ 2115
• 3 Подготовка к регулировке фар на ВАЗ 2115 своими руками
• 4 Схема регулировки света фар на ВАЗ 2115
• 5 Способы регулировки фар на ВАЗ 2115
  • 5.1 Как отрегулировать свет фар на ВАЗ 2115 по высоте
  • 5.2 Как настроить фары на ВАЗ 2115 по горизонтали
• 6 Как правильно отрегулировать фары на ВАЗ 2115
  • 6. 1 Как на ВАЗ 2115 регулировать фары ближнего света
  • 6.2 Как на ВАЗ 2115 отрегулировать фары дальнего света
  • 6.3 Как на ВАЗ 2115 отрегулировать противотуманные фары
• 7 Полезные советы
• 8 Заключение

Регулировка фар ВАЗ 2115 осуществима без профессиональной помощи, но нужно понимать, что к чему, следовать правилам. Обязательно соблюдать графики проведения работ – в противном случае в разы увеличатся риски аварий, снизится удобство вождения. При трудностях с выполнением настроек своими силами водитель обращается на СТО, но без помощи мастеров работать тоже можно. Оптимальную схему проведения работ выбирают, учитывая модель автомобиля, тип системы.

Когда нужна настройка фар на ВАЗ 2115

Поднять фары на ВАЗ 2115 можно буквально за час или быстрее, главное – следовать инструкции, не спешить и делать все настройки максимально четко. Можно осуществлять обслуживания в рамках планового ТО или корректировать свет фар на свое усмотрение (по мере необходимости). Главные посылки к выполнению работ – тусклый свет от оптики, плохое качество дорожных полотен. При самостоятельных мероприятиях предварительно внимательно изучают инструкцию по проведению работ.

Важно! Оптика должна быть настроена корректно, поскольку от этого зависит безопасность езды.

Рассеивающие свет углы светового потока нужно направлять таким образом, чтобы луч шел в пределах заданной траектории. Дополнительно использовать сложное оборудование не требуется (аксессуары, установки). Для настройки обычно хватает базового набора инструментария, который есть в любом бардачке.

Экстренная регулировка фар ВАЗ 2115 самостоятельно должна быть выполнена в таких случаях:

• недавно случилась авария;
• мастера в рамках ТО поставили новые колесные диски либо шины;
• доработана подвеска;
• заменены лампы, фары.

Стандартно она занимает полчаса, максимум час.

Корректировать фары следует согласно регламенту – в рамках планового осмотра и обслуживания

Что нужно для настройки фар на ВАЗ 2115

Удобно использовать для регулировки фар ВАЗ 2115 своими руками видео руководства либо действовать согласно стандартным планам. Если будут сложности с проведением операций, обращаются к грамотным специалистам.

Для проведения регулировок самостоятельно берут карандаш, линейку, сантиметр, можно взять фломастеры. С корректором работать проще, но делать это не обязательно. Если условия аварийные, используют знак экстренной остановки (строгое требование безопасности), при необходимости домкрат.

Сложность регулировки фар зависит от того, как именно нужно настраивать систему

Подготовка к регулировке фар на ВАЗ 2115 своими руками

Когда плохо светят фары ВАЗ 2115, работы по их настройке начинают с регулировок. Каждый водитель сам для себя решает вопрос с использованием корректора. Регулировочные действия в целом существуют различные, при выборе оптимальной схемы учитывают интенсивность, направленность световых пучков.

Подготовка предполагает:

1. Постановку автокузова согласно схеме в инструкции, тест текущих показателей давления, сопоставление реальных значений и оптимальных.
2. Снятие загрязнителей с накладок – простой водой и/или специальными растворителями.
3. Ослабление крепежей, смазывание винтовых креплений.

В финале тестируют давление в шинах. Обязательно проводить работы на идеально ровной площадке, так результаты будут оптимально точными.

Важно! Выполнять настройки можно в одиночку или с помощником, второй вариант более удобный.

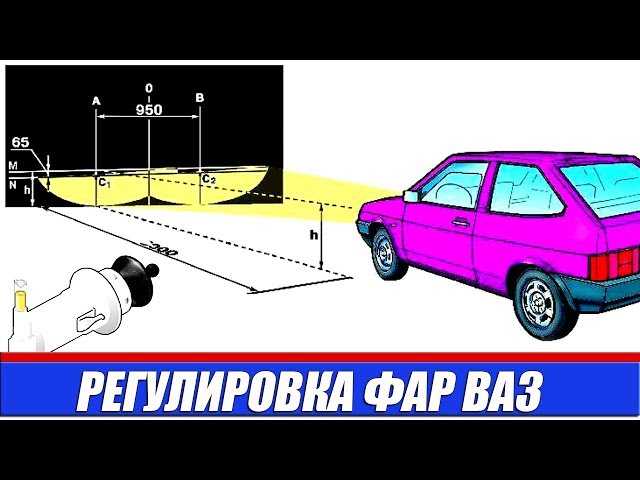

Схема регулировки света фар на ВАЗ 2115

До регулировки расставляют разметку. Расстояния корректируют таким образом, чтобы отметки проходили по центральным частям автомобиля. Осевые отрезки чертят максимально ровно, точно отражая удаление фары до полотна дороги. В центральной зоне оптического прибора размечают удаление оси машины, по направлению книзу оставить маленький промежуток.

После проведения комплекса работ автомобиль от стеновой поверхности с нанесенной разметкой отгоняют на 5-8 м. Точечные метки в центральных зонах оптики объединяют обычными прямыми линиями. Можно дополнительно сделать вертикальные отрезки. После снова все проверяют.

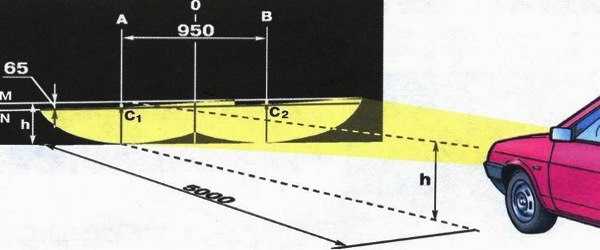

Так должна выглядеть стеновая разметка

Способы регулировки фар на ВАЗ 2115

Оптику настраивают вручную по разметке, можно использовать стенд либо специальный аппарат. В мастерских в целях сокращения временных затрат на выполнение операций задействуют автоматизированные установки. Направление для проведения настроек – вертикаль либо горизонталь. В гаражах обычно работают без специального сложного оборудования.

Возможно, проблема отсутствия света в перегоревшем предохранителе

Как отрегулировать свет фар на ВАЗ 2115 по высоте

Чтобы выставить оптику в этом случае, делают замеры расстояний от земли до центра фар по разметке. Ровную линию (она должна быть идеальной) проводят через экран, оставляя небольшой отступ, прочерчивают еще одну. Дополнительно рисуют полосы в вертикальном направлении.

Биксенон для автомобилей тоже требует корректировок

Как настроить фары на ВАЗ 2115 по горизонтали

Согласно данной схеме делают поперечные настройки. Отверстия проделывают в районе расположенной по оси продольной линии. В результате вращения винтов колес изменяют высоту пучка света.

Стекло противотуманки нужно снимать аккуратно, чтобы не повредить рабочие элементы

Верхняя зона области пятна после окончания корректировок должна максимально точно совпадать с дублирующей чертой (это в идеале). Излом сопоставляют с расположенной в центре вертикалью. По аналогии дорабатывают другую фару.

Как правильно отрегулировать фары на ВАЗ 2115

Стандартные схемы регулировок использовать проще и надежнее всего. Ознакомиться с ними можно в инструкции по эксплуатации транспортного средства или в сети.

Важно! Чтобы разметка вышла идеально ровной, для ее создания нужно использовать гладкую поверхность.

Как на ВАЗ 2115 регулировать фары ближнего света

При настройке фар ближнего света на ВАЗ 2115 световой пучок выставляют максимально удобным образом для проведения настроек (он не должен мешать выполнять регулировки). Для начала предусматривают оптимальные углы, обычно их накладывают поверх стеновых разметок. Другие схемы водитель использует на свое усмотрение. Винты тыла фар закручивают, чтобы крепления выходили максимально герметичными.

Настраивать оптику следует поочередно. Для этого один источник света прикрывают, второй регулируют. Можно использовать лист картона либо пластика.

Возможно, на ВАЗ 2115 нужно будет доработать задние фонари

Как на ВАЗ 2115 отрегулировать фары дальнего света

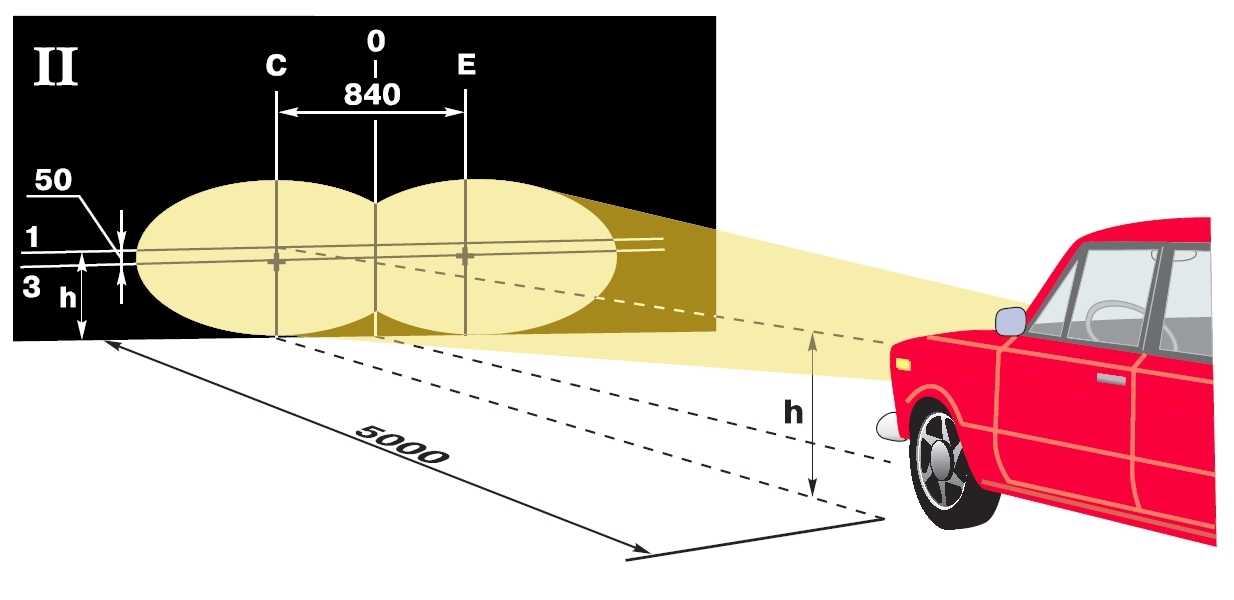

Разные виды освещения настраивают по отдельным схемам. Сначала рискуют разметку либо сетку – она будет ориентиром при выполнении основных манипуляций. Стены очищают после затирки, линии рисуют таким образом, чтобы не страдала видимость. Остальные действия:

1. Установить машину на идеально ровной поверхности.
2. Выполнить основные настройки, полученные линии соединить вместе.
3. Отогнать авто назад, зафиксировать регулятор на нуле.

Пучки по низу и верху будут играть роль границ уровней.

Как на ВАЗ 2115 отрегулировать противотуманные фары

До начала регулировочных работ для корректирования положения оптических приборов проверяют болты креплений. Затем:

1. Машину выставляют по основной оси вертикально, от стеновой поверхности удаляют на 6 м. Осевые зоны разметок должны идти в перпендикулярном направлении.
2. Замеряют показатели колесного давления, они не должны быть слишком высокими. После возвращают значения обратно, кузов сбоку раскачивают.
3. Проверяют расстояние от основы рабочей площадки до центра фар.
4. Расставляют отметки по линейке сета, учитывая сделанные предварительно замеры.
5. Выставляют в вертикальном положении линии, размечают центральные области точек на оптике ближнего типа.
6. Подключают идущий первым по счету тумблер, сначала выключают противотуманные приборы.
7. Убирают ограничители по верхней линии, внизу делают смягчение на 10 см. Затем оптику фиксируют в параллельном направлении относительно продольной оси.

Обязательно оставить интервал между потолками около метра. На стенах нарисовать разметочные линейные оси, которые поделят машину на пару ровных частей.

Внизу дорисовать удаленную от первой полосу, замерить расстояния до оси лампы основного света, фары.

Светодиодные лампы для фар максимально долговечные

Полезные советы

В сервисных центрах обычно используют корректоры для настройки оптических приборов ВАЗ. В гаражных условиях можно обойтись и без такого устройства. Главное – действовать по схеме и проверять, насколько правильно все сделано. Это поможет своевременно обнаружить и устранить возможные недочеты.

Правильная настройка светового потока минимизирует риски возникновения аварий на дорогах

Важно! Использовать корректор необязательно, но с его помощью выполнять работы в разы удобнее.

Разметка на стене – обязательное требование, без нее произвести правильную настройку фар нереально. Для нанесения линий используют фломастеры, мелки.

Заключение

Регулировка фар ВАЗ 2115 проходит по инструкции на ровной, предварительно подготовленной площадке или в условиях гаража. Обязательно наличие стены для нанесения разметки. Если операции делают впервые, нужно особенно тщательно соблюдать последовательность выполнения работ. В сети много инструкций для разных моделей транспортных средств с подробными разъяснениями. Размечать оси на стенах нужно в любом случае – они будут указывать оптимальные траектории падения пучков света. Можно применять регулировочные винты.
