Ваз 2110 замена пола: Ремонт днища на ВАЗ 2110 своими руками (Видео) и все что для этого необходимо

Содержание

Ремонт днища на ВАЗ 2110 своими руками (Видео) и все что для этого необходимо

Содержание:

Оценить текущее состояние автомобиля во многом можно за счет анализа кузова. Если всевозможные расходники подлежат замене, подвеску реально даже своими руками перебрать и даже поставить новый мотор, то восстановить полностью проржавевший кузов — это дорого и бессмысленно.

Никто не станет тюнинговать, дорабатывать, вкладывать большие деньги в машину, если ее кузов уже доживает последние годы. От этого существенно падает стоимость авто, пусть даже движок окажется в идеальном состоянии.

Потому если вы хотите сохранить привлекательный вид своего ВАЗ 2110, продлить срок его службы, при необходимости продать за хорошие деньги, следите за кузовом и периодически проводите ремонтные или профилактические кузовные работы, направленные на борьбу с коррозией.

Причины появления ржавчины и меры профилактики

Первые версии ВАЗ 2110 характеризовались тем, что у них начинало отслаиваться лакокрасочное покрытие в районе рамки лобового стекла.

Проблема начинала развиваться от уплотнителя и постепенно распространялась на весь кузовной элемент.

Вскоре производитель поменял технологию покраски и установки, но все равно проблему неустойчивого к коррозии кузова полностью побороть не удалось.

Мы рассмотрим основные причины вероятного появления ржавчины на порогах, днище, арках, лонжеронах. Также дадим несколько советов, как с ними бороться.

Причины

Меры профилактики

Возраст

Уже через 5-7 лет могут появиться следы коррозии на кузове и днище. Против возраста нет средств, потому прислушивайтесь к следующим мерам защиты

Аварии и ДТП

Легко посоветовать избегать аварий. В данном случае это единственная рекомендация

Некачественный ремонт

Не пытайтесь сэкономить на ремонте кузова, поскольку неквалифицированный специалист ничего толком не сделает, а только отнимет у вас время и деньги.

Выбирайте опытных, проверенных мастеров и СТО

Погодные условия

Хуже всего — это снег и дождь. Старайтесь сбивать и смывать налипший под днищем снег. Особенно если вы часто ездите по дорогам, посыпанным солью или реагентами для растапливания снега и льда

Влажность в гараже

Подумайте над вопросами влагозащиты помещения, зимой периодически включайте отопитель, тепловой вентилятор в гараже, чтобы хоть частично побороться с высоким уровнем ржавчины

Езда по гравию

Мелкие камни разрушают антигравийное покрытие за год, после чего начинает появляться коррозия. Избегайте подобных дорог, проводите периодическую профилактику

Влага в салоне

Она попадает через мокрую обувь, занесенный в салон снег. От этого днище начинает гнить изнутри. Обязательно зимой стелите резиновые коврики с бортами, тщательно следите, чтобы вода не попадала внутрь салона во время дождя или мойки

Чтобы увеличить срок службы днища собственного автомобиля, периодически выполняйте антикоррозийную обработку. Особое внимание уделяйте скрытым полостям лонжеронов и порогов.

Проржавевшие пороги

Определение проблемы

Определить наличие ржавчины на днище не сложно. Хотя если автомобиль вы купили с рук, эти проблемы могут тщательно замаскировать.

  1. Обязательно осмотрите кузов снизу. Следы коррозии могут скрываться за слоем антигравийного покрытия или шпаклевки. Воспользуйтесь молотком или шилом, нанеся небольшие удары по этим местам. Если ржавчина присутствует, вы это увидите.
  2. Проверьте состояние кузова вдоль порогов, в салоне у ног водителя и пассажира спереди. Именно эти места являются достаточно слабыми в случае с ВАЗ 2110.
  3. Если днище прогнило, вы это можете заметить по прогибанию пола под ногами при нагрузках.
  4. Когда водительское кресло срывает или его невозможно сместить, причиной также может стать прогнивший кузов.
  5. Одна из наиболее неприятных ситуаций — это прогнившие упорные площадки, предназначенные для подъема авто на домкрате. Зато так вы сразу определите, что проблемы есть и их нужно решать.

Подготовительные мероприятия

Чтобы своими собственными руками отремонтировать днище, для этого сначала нужно определенным образом подготовиться. Вам потребуется набор инструментов, помещение, достаточно много времени, опыт и желание заниматься подобными делами.

Из инструментов особенно важно подготовить такие компоненты:

  • Сварочный аппарат. В случае с ремонтом днища машины лучше воспользоваться полуавтоматом с проволокой и углекислотой. Это лучше, эффективнее и надежнее, нежели газ и электроды;
  • Шлифовальная угловая машинка. Пригодится при необходимости убрать ржавчину с пола, для подгонки элементов и заплаток, очищения швов и поверхностей;
  • Подставки под автомобиль. Здесь можно воспользоваться различными предметами. Так что ищите, что у вас есть;
  • Остальной набор стандартный, и включает такие компоненты как антикоррозийный раствор, мастика для швов, проволока для сварки, наждачная бумага, грунтовка, листы шумоизоляции, краска и пр.

Теперь вам требуется загнать машину в гараж или другое оборудование помещение, поставить его на подставки.

Следует добиться такого расположения машины, чтобы под ней было удобно и обязательно безопасно работать.

Отключите аккумуляторную батарею, затем демонтируйте двери. В данном случае специалисты советуют предусмотреть наличие распорок для дверных проемов с целью сохранить жесткость кузова и необходимую геометрию.

Демонтаж салона

Поскольку ремонтировать днище нужно не только под автомобилем, но и изнутри, вам придется полностью разобрать салон. Это сложная задача, которая отнимет много времени. Будьте к этому психологически готовы. Вам придется демонтировать:

  • Кресла;
  • Облицовку тоннеля пола;
  • Ковровые покрытия;
  • Воздуховоды;
  • Шумоизоляционный слой.

Всю проводку аккуратно соберите, объедините в пучки, если они не собраны, чтобы потом не возникло проблем еще и со сборкой. Соберите все крепежи, распределите их по коробочкам или пакетам, подпишите. Это крайне важно, поскольку потом вы можете столкнуться с серьезными проблемами.

Если планируется полная замена днища или сварка панели на пол, тогда торпедо и бороду придется снять, чтобы создать открытый доступ к моторному щиту.

Подъем авто

Сварка

Итак, вы разобрали свой ВАЗ 2110, потому теперь реально можете оценить состояние днища, а также проанализировать необходимый объем работ. Самая оптимальная ситуация — это та, которая не требует замены элементов. Очаги ржавчины очищаются до получения качественного металла, после чего усиливаются за счет заплаток. Но столкнуться с такой ситуацией удается не всем.

Если отверстия в днище оказались сквозными, это приведет к потере жесткости кузова, потому настоятельно рекомендуется заменить элемент полностью. В случае с ВАЗ 2110, выделяют следующие кузовные элементы:

  • Напольные панели;
  • Опорные площадки;
  • Надставок порога;
  • Надставок лонжерона;
  • Поперечина;
  • Соединители.

Теперь обсудим несколько основных нюансов сварки.

  1. Чтобы заменить «просковзившуюся» из-за коррозии деталь, ее необходимо высверлить в сварных точках или просто срезать с помощью болгарки.
  2. Не забывайте, что под днищем проходят трубопроводы тормозной и топливной системы. Демонтировать их крайне сложно, потому проще всего срезать, а при обратной сборке установить новые элементы трубопроводов.
  3. Если половые панели в критичном состоянии, следует полностью заменить днище в сборе. Но в этом случае обязательно демонтируйте выхлопную систему.
  4. При необходимости поменять пороги, их демонтируют и устанавливают новые поочередно. Важно при этом контролировать геометрию.
  5. Если замена пола и порогов выполняется одновременно, первыми меняют пороги, и только потом напольные панели.
  6. Тщательно проводите разметку элементов для сварки. Старые компоненты должны строго соответствовать вырезаемым новым.
  7. Вам не обойтись без помощника, потому заранее договоритесь с тем, кто сможет вам помочь.
  8. Заводите днище всегда снизу, после чего прихватите.
  9. Не делайте основную сварку с помощью сплошного шва. Соблюдайте шаг примерно 4-5 сантиметров.

Когда сварочные работы закончились, обязательно проведите обработку против коррозии.

Финишная обработка

Теперь состояние нового, а точнее обновленного, кузова следует довести до совершенства, обеспечить необходимый высокий уровень защиты от коррозии, разрушительной ржавчины, гравия и прочих неприятностей. Для этого выполните несколько последовательных операций:

  • Зачистите металл, удалив окалину, добившись блеска;
  • Смажьте поверхности с помощью шовной мастики;
  • Обработайте металлические элементы грунтовкой;
  • Нанесите слой краски под цвет кузова;
  • Снаружи обработайте днище при помощи мастики и антигравийного состава;

  • Тщательно замерьте, после чего вырежьте ножницами листовую шумоизоляцию. Она нагревается промышленным феном и укладывается на днище. Это если речь идет о битумной шумке.

Обновленный кузов

Теперь работы по ремонту днища вашего автомобиля приближаются к своему логическому завершению. Однако впереди вас ждет сложный, ответственный этап обратной сборки. Потому расслабляться настоятельно не рекомендуем.

Если грамотно выполнить разборку салона и демонтаж элементов днища, с их сборкой проблем возникнуть не должно. Советуем прописать каждый этап, записать на видео, подписать каждый пакетик с крепежными элементами.

Как вы видите, самостоятельно отремонтировать днище вполне реально. Только ни в коем случае не работайте наобум, без предварительной подготовки и соответствующих инструментов. Это хороший способ сэкономить, но при отсутствии опыта и навыков лучше с подобными проблемами обращаться на специализированные станции технического обслуживания.

 Загрузка …

Днище ВАЗ 2110 (фото)

Состояние автомобиля в большой степени зависит от кузова. Подвеску можно «перебрать», заменив изношенные и неисправные детали. У двигателя тоже ремонтируется или заменяется навесное оборудование, в тяжелых случаях делается капитальный ремонт или полная замена. Кузовные работы определяют внешний вид автомобиля и, во многом, срок его службы.

Новая ВАЗ 2110 из салона с идеальным кузовом

Когда требуется ремонт?

Первые экземпляры десятого семейства имели характерную особенность – отслаивалось лакокрасочное покрытие на рамке лобового стекла вверху, начиная из-под уплотнителя. Потом эту болезнь побороли, изменив технологию, но слабые места остались.

Уже на пяти–семилетних машинах очень вероятно появление коррозии на порогах, а десятилетки в обязательном порядке требуют контроля днища, арок, лонжеронов.

Гнилые пороги

Ускоряют появление ржавчины и сквозной коррозии, повреждения в ДТП с последующим неполным или неквалифицированным ремонтом, тяжелые условия эксплуатации на плохих дорогах зимой и в непогоду, хранение в условиях повышенной влажности.

Продлить жизнь кузовным деталям поможет выполненная в сервисе или своими руками регулярная антикоррозийная обработка, особенно она необходима для скрытых полостей порогов и лонжеронов, этого силового «скелета» автомобиля.

Днище подвергается коррозии с двух сторон. Снизу его атакует грязь и вода с дороги. При нарушении антигравийного покрытия буквально за год появляются первые очаги, через 2–3 года при интенсивной эксплуатации коррозия становится сквозной.

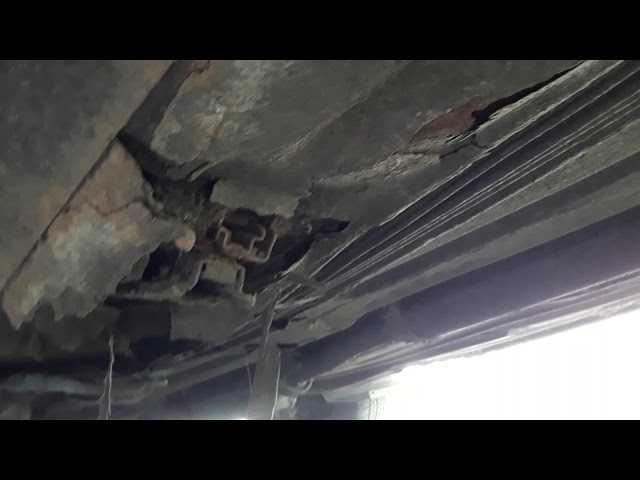

Сквозная коррозия днища

В салоне на полу находится ковровое покрытие, под которым есть слои виброизоляционного и шумопоглощающего материалов. При попадании воды или снега в корытце днища, например, с обуви покрытие намокает, плохо сохнет. Повышенная постоянная влажность приводит к коррозии днища изнутри салона и необходимости ремонта. Для предотвращения этого используйте резиновые коврики с бортиками, следите за отсутствием попадания воды в салон при дожде и мойке.

Коррозия из-за влаги под шумозащитным материалом

Гнилое днище выявляется при осмотре снизу, под слоем шпаклевки или антигравия визуально дыры могут быть и незаметны, но легкие удары молотка или уколы шилом сразу покажут дефект. Наиболее часто коррозия появляется вдоль порогов и в ногах водителя и переднего пассажира.

В салоне на плохое состояние днища укажет прогибание пола под ногами при нагрузке, в предельных случаях срыв или невозможность фиксации водительского сидения. Ну и, конечно, часто встречаемая ситуация, когда при подъеме автомобиля на домкрате ломаются из-за коррозии специальные упорные площадки под домкрат.

Подготовка к ремонту

Ремонт днища можно выполнить своими руками, но для этого нужен хороший инструмент, приспособленное помещение, свободное время, навыки и желание.

При работе с металлом без сварки не обойтись. Оптимально использовать сварочный полуавтомат с проволокой и углекислотой, по сравнению с газом и электродами это намного проще, удобнее и качественнее. Угловая шлифовальная машинка понадобится при удалении сгнивших фрагментов пола, для подгонки деталей и заплаток при сварочных работах, для зачистки швов и поверхностей перед обработкой и сборкой.

Сварочный полуавтомат с проволокой для сварки с углекислотой

Также нужны подставки под машину, например, четыре штуки типа «ромб». Остальной инструмент стандартен и более распространен. Из материалов понадобятся сварочная проволока, шовная мастика, антикор, наждачка, грунтовка, краска, шумоизоляционные листы.

Для ремонта автомобиль загоняется в помещение и устанавливается на подставки. Должна быть возможность удобной и безопасной работы снизу под днищем. Отключается аккумулятор и электронный блок управления, чтобы исключить повреждения при сварочных работах. Снимаются двери, для сохранения жесткости и геометрии кузова очень желательны распорки в дверные проемы.

Длительным и ответственным будет следующий этап – разборка салона. Тут надо демонтировать сиденья, убрать облицовку тоннеля пола, воздуховоды, снять ковровое покрытие, отвести в сторону жгуты проводов, отскрести или отбить «шумку». Если будет необходимо менять днище целиком или вваривать панель пола, то надо убрать торпеду и бороду – до моторного щита доступ должен быть открыт. Все крепежные детали рекомендуется аккуратно собирать, упаковывать и подписывать для облегчения работ по сборке.

Сварочные работы

Когда пол будет виден полностью, можно принимать решение об объемах ремонта. В лучшем случае можно обойтись без замены деталей. Все очаги коррозии надо тщательно зачистить до «здорового» металла, при необходимости усилить заплатками. Но обычно такой вариант маловероятен.

При наличии сквозных отверстий или потери жесткости нужна замена соответствующей кузовной детали. У вазовских моделей десятого семейства пол кузова состоит из:

  • панели пола;
  • надставок порога;
  • надставок переднего лонжерона;
  • опорных площадок;
  • соединителей;
  • поперечины.

Для замены, старая деталь высверливается по точкам сварки или срезается «болгаркой». Помните, что снаружи под днищем с водительской стороны проходят топливные и тормозные трубопроводы. Разборка их на походивших машинах проблематична, проще срезать, а при монтаже заменить на новые.

Если панель пола ВАЗ 2110 совсем в плохом состоянии, то днище меняется целиком в сборе, в этом случае понадобится дополнительно демонтаж выхлопной системы. Если одновременно необходима замена порогов, то они меняются поочередно по одному с контролем геометрии, и только потом уже проводится переварка пола.

Разметка, вырезание старого, подгонка нового требуют внимания и аккуратности, а сама сварка обязательно еще и помощника. Днище заводится снизу, прихватывается, основная сварка делается не сплошным швом, а с шагом в 4–5 см.

Заключительная обработка

После окончания сварки, швы надо защитить от коррозии.

Металл зачищается от окалины до блеска, промазывается шовной мастикой. Все поверхности грунтуются, затем красятся в основной цвет, без подбора краски. Выбор качественных материалов и тщательность обработки будут гарантией успешного сопротивления коррозии.

Снаружи наносится слой мастики и антигравийное покрытие. Изнутри, подогнав по размерам с помощью ножниц и разогрев битумный слой промышленным феном, наклеивается листовая шумоизоляция.



Теперь остается собрать салон, используя расфасованный и подписанный при разборке крепеж.

Выполнить ремонт или замену днища своими руками вполне по силам большинству автолюбителей. Если вы хотите сэкономить, почувствовать в себе уверенность, научиться новым нужным навыкам, а может пообщаться с друзьями в гараже и отдохнуть от семейных забот, то дерзайте. Ремонт машины своими руками это нужно, полезно, доступно.

Оцените статью: Поделитесь с друзьями!

Днище ВАЗ-2110: ремонт. Рекомендации и фото

ВАЗ-2110 – очень дешевый и простой в обслуживании автомобиль. Но одна из главных его «болячек» — это кузов. К сожалению, он плохо защищен от коррозии. Уже после двух лет эксплуатации на нем образуются «жуки». Если игнорировать проблему и далее, появятся сквозные дыры. Ржавчина образуется везде: на арках, крыльях, в нижней части дверей. Но самое уязвимое место у ВАЗ-2110 — днище. Фото и описание процесса его ремонта смотрите далее в статье.

Причины коррозии

Производитель не уделяет должного внимания антикоррозийной обработке этих машин (равно как и звукоизоляции). Об этом говорят многочисленные отзывы владельцев. Но если с шумом в салоне еще можно смириться, то с дырами в полу – нет. Это некомфортно и небезопасно. Соответственно, возникает вопрос о ремонте или замене днища на ВАЗ-2110. Специалисты выделяют несколько факторов, существенно ускоряющих его износ:

  • Погодные условия. Металл ржавеет при любом контакте с водой, даже если на заводе он был окрашен и обработан. Но дождь – это не самый губительный фактор. Более агрессивными по отношению к металлу являются солевые реагенты, которыми наши дорожные службы посыпают асфальт зимой. Если часто не мыть низ машины под высоким давлением, соль останется в самых потайных местах. Далее на этих участках будет образовываться ржавчина, а спустя год – сквозные дыры.
  • ДТП. Даже при незначительной аварии от металла отделяется базовый слой эмали и грунта. Если покраска была произведена неквалифицированными мастерами, через 1-1,5 года на этом же месте образуются ржавые следы. Такие же возникают, если поверхность не была качественно подготовлена к покраске и плохо зачищена.
  • Забитый дренаж. Часто ремонт днища ВАЗ-2110 требуется из-за забитых дренажных отверстий. Вода в итоге попадает в салон и багажник. Деваться ей некуда – она впитывается в заводской ковролин и мягкий шумоизоляционный материал. Помимо коррозии она может вызывать характерный запах плесени и гнили. Также вода образуется и при использовании негерметичных ковриков. Очень популярны сейчас текстильные изделия. Но не каждая модель задерживает влагу, из-за чего она впитывается в ковролин, а далее поступает и на металл.

Таким образом, днище ВАЗ-2110 подвергается негативному воздействию с обеих сторон. Плюс ко всему очень трудно найти источник проблемы. Не у каждого в гараже есть яма, а разбирать салон с целью выявить «жуков» никто не будет. Ездят до тех пор, пока пол не будет мягким, как желе.

Инструменты

Чтобы выполнить ремонт днища ВАЗ-2110 своими руками успешно, нам понадобится сварочный аппарат и маска. Электроды не подойдут: металл очень тонкий, и есть риск его прожечь. Поэтому используется только полуавтоматический аппарат и сварочная проволока. Также нам понадобится болгарка (желательно небольших размеров) и круг для резки металла. Среди прочих материалов следует подготовить листы наждачной бумаги (или соответствующую насадку на дрель), грунтовку, краску, антикор, преобразователь ржавчины. По окончании процесса ремонта днища ВАЗ-2110 нужно будет «зашумить». Но использовать старый материал бесполезно. Поэтому покупаем новые листы вибропласта (желательно 3-миллиметровые) и клеим его уже на восстановленную поверхность.

Приступаем к работе. Подготовка

Итак, сперва нам нужно подготовить автомобиль. Загоняем его в гараж и разбираем салон. Желательно, чтобы помещение было со смотровой ямой. В зависимости от масштаба работ нам понадобится снять одно или несколько сидений, а также часть коврового покрытия, что идет на «десятку» с завода.

На следующем этапе вырезаем сгнившие участки пола болгаркой. Также вырезаем тот металл, толщина которого меньше заводского – после ремонта он может повторно заржаветь.

Обратите внимание, что под днищем проходят топливные и тормозные трубки, а также выхлопная система. А под задним диваном спрятан бак. Если производится капитальный ремонт, следует демонтировать все эти элементы.

Далее тщательно зачищаем все швы наждачной бумагой. Можно использовать специальную насадку на дрель. Оставшиеся следы ржавчины обрабатываем цинковым преобразователем. Осторожно: он очень агрессивен. Поэтому работаем исключительно в защитных перчатках. Если масштаб работ очень большой и для восстановления днища ВАЗ-2110 пришлось срезать почти весь элемент, важно обеспечить жесткость кузова. В дверные проемы устанавливаем распорки из древесины.

Сварочные работы

Переварка днища ВАЗ-2110 начинается с обесточивания бортовой сети. Нужно отключить обе клеммы с АКБ, иначе можно сжечь ЭБУ и другие важные блоки. Дальше подключаем «массу» сварочного аппарата на кузов и приступаем к работе. Можно использовать заплатки соответствующего размера либо приобрести уже готовые детали пола (особенно если дело касается порогов). Сварка днища на ВАЗ-2110 заключается в восстановлении:

  • Панелей пола.
  • Поперечин.
  • Опорных площадок.
  • Надставок лонжеронов и порогов.
  • Соединителей.

Все новые листы аккуратно прихватываются снизу. Шов должен быть не сплошным, а с шагом в 5-6 сантиметров. Периодически следует проверять геометрию кузова. Если не учесть этот момент, после ремонта можно получить незакрывающиеся двери. По окончании работ шов можно сделать уже сплошным. Но на этом ремонт днища ВАЗ-2110 не заканчивается.

Финишная обработка

После сварки шов зачищается от окалины. Сделать это можно молотком с зубилом либо наждачной бумагой (что гораздо дольше). Если шов плохой, перевариваем участок заново. Далее очищаем металл до блеска и обеспечиваем антикоррозийную обработку. А чтобы внутрь не попадала вода, используем герметик. Именно герметиком обрабатываем все швы на заплатках.

Что далее?

Затем наносим грунт и краску. С обеих сторон металл обрабатываем битумной мастикой или пушечным салом. Благодаря своей жирной консистенции эти составы будут отталкивать воду и не давать ей возможность проникнуть внутрь, к металлу. Дополнительно можно нанести антигравийное покрытие (в случае если металл обрабатывается мастикой, а не салом). После высыхания состава делаем шумоизоляцию салона. Листы с вибропластом должны укладываться на чистую поверхность. На грязи он не держится. А вот на липкой мастике будет держаться в полной мере. Дополнительно лист прокатываем специальным валиком либо руками через ветошь. Далее можно смело собирать салон и ставить сиденья.

Как продлить жизнь днищу?

Эти советы подойдут для тех, кто уже отремонтировал пол на «десятке», и тех, у кого еще остался живой экземпляр. Итак, первое правило – частая мойка. Обычно автовладельцы уделяют внимание верхней части кузова. Но мыть нужно и скрытые его полости. Особенно это касается тех, кто живет в крупных городах и эксплуатирует машину зимой. Налипшая соль никуда не девается до тех пор, пока ее не уберут мощной струей воды. Следующее правило – регулярная обработка днища. Со временем старый антикор вымывается и отслаивается. Раз в год нужно проверять его состояние и при необходимости возобновлять слой. Если на поверхности уже появились очаги коррозии (но не сквозные), обрабатываем их преобразователем, а далее – толстым слоем мастики. Что касается порогов, в них есть дренажные отверстия. Внешне обрабатывать антикором их нет никакого смысла – вода находится внутри. Поэтому в сухую и теплую погоду берем баллончик с «Мовилем» и заливаем его через тонкую трубку (она обычно идет в комплекте) внутрь. Через год эту процедуру следует повторить. Только так можно обеспечить днищу и порогам полную защиту от ржавчины. Если проблема застала вас зимой, можно применить временную меру – зачистить ржавую поверхность и нанести на участок антикор локально. А уже с потеплением произвести обработку по всему периметру.

Заключение

Итак, мы выяснили, как отремонтировать днище на ВАЗ-2110 в гаражных условиях. Работу можно сделать и в одиночку. Главное – использовать полуавтоматический инвертор и не забывать о защитных мерах (маска, перчатки). Если работы проводятся впервые, потренируйтесь сперва на ненужных кусках металла. При сварке важно обеспечить максимально ровный и равномерный шов.

Ремонт днища ВАЗ 2110 своими руками

Кузов автомобиля с годами подвергается коррозии, особенно быстро он начинает ржаветь, если за ним не ухаживать, не делать антикоррозийное покрытие. Насколько скоро начинают покрываться ржавчиной кузовные детали, также во многом зависит от качества железа, заводской обработки, со временем автомобилю требуется ремонт днища, порогов, лонжеронов, колесных арок и так далее.

Проржавевшие пороги и гнилое днище – достаточно часто встречающаяся проблема на авто ВАЗ-2110, а так как подобная работа в автосервисе стоит достаточно дорого, многие автовладельцы стараются отремонтировать машину своими руками. Залатать дыры на кузове и привести авто в нормальный вид самостоятельно можно различными методами, есть бессварочные способы, но в основном все собственники машин стараются произвести ремонт с использованием сварки.

Ремонт днища ВАЗ-2110 без сварки

При любом кузовном ремонте в первую очередь необходимо произвести внешний осмотр железа, выявить и отметить для себя, какие участки находятся в плачевном состоянии, нуждаются в ремонте или замене. Состояние металла днища определяется разными способами:

  • при помощи молотка и керна – если вы считаете, что на определенном участке присутствует ржавчина, необходимо несильно ударить по металлу, проверить, нет ли под антикоррозийным покрытием гнилого железа;
  • попробовать поднять машину на домкрате с каждой стороны – если упорные площадки подгнили, при попытке поддомкратить авто это будет заметно;
  • понажимать в разных местах на пол автомобиля – слабое, подгнившее железо будет прогибаться под ногами;
  • попытаться передвигать взад-вперед передние кресла в салоне – проблематичное перемещение сидений также нередко говорит о плохом состоянии металла.

Любой ремонт порогов и днища бессварочным способом не является профессиональным, и мастерами считается только временной мерой, чтобы по-хорошему восстановить состояние кузова, без сварочного аппарата не обойтись. Ремонтируя днище без сварки, заплатки и новые кузовные элементы не вваривают, а устанавливают на заклепках или саморезах (болтах), подготовка и вся другая работа производится так же, как и при традиционном ремонте кузова с использованием сварочного аппарата.

Инструменты и материалы для ремонта днища автомобиля

Прежде чем приступать к восстановлению кузова традиционным способом (с использованием сварки), необходимо приготовить все самое необходимое, из инструментов вам понадобится:

  • сварочный аппарат;
  • болгарка;
  • электродрель со сверлами;
  • отвертки;
  • молоток.

Для удаления старой шумоизоляции может потребоваться зубило, быстрее и эффективнее удалить «шумку» можно с помощью перфоратора. Для зачистки металла нужна наждачная бумага различной зернистости, для повышения производительности работ рекомендуется использовать зачистную машинку. Без материалов при ремонте днища также не обойтись, здесь многое зависит от объема восстановительных работ. Чаще всего приходится использовать:

  • заплатки (куски нового железа) или готовые запасные части, например, лонжероны пола, панели, усилители порогов и т. д.;
  • грунт;
  • преобразователь ржавчины;
  • антикоррозийные и шумоизоляционные материалы (можно использовать Мовиль, Тектил, битумную мастику, Dinitrol, Прим Антишум и проч.).

Так как тормозные, топливные трубки под днищем нередко основательно ржавеют, прикипают и не отворачиваются, во многих случаях они также требуют замены.

Подготовительные работы

Прежде чем установить новые зарплаты на днище или вварить элементы кузова, нужно произвести подготовку, частично разобрать автомобиль:

  • снять сиденья;
  • удалить ковролин;
  • демонтировать старую шумоизоляцию;
  • убрать в сторону электропроводку в тех местах, где будет проводиться ремонт.

Перед заменой отдельных элементов, установкой заплаток вся металлическая поверхность освобождается от старой шумоизоляции, тщательно вымывается и вытирается, зачищается с помощью болгарки, зачистной машинки или наждачной бумаги. Затем металл следует обезжирить и обработать преобразователем ржавчины, только после этого можно приступать к непосредственной работе с железом.

Замена элементов днища автомобиля

Чаще всего при замене отдельных деталей днища или установке заплаток используют сварку, лучше всего для подобного ремонта подходит сварочный полуавтомат. Если меняется целиком отдельная деталь, например, поперечина, здесь можно высверлить заклепки и демонтировать элемент без применения сварки.

Когда одновременно меняется днище и пороги, последние снимаются с машины в первую очередь, и при замене порогов важно контролировать геометрию кузова. При замене напольных панелей части днища всегда монтируются снизу, затем прихватываются сваркой или устанавливаются на заклепках. Когда в полу кузова имеется множество дыр и очагов коррозии, лучше заменить днище полностью, тем более, в сборе оно на «Десятку» стоит относительно недорого.

Завершающие этапы при работе с днищем

После проведения работ по восстановлению днища кузова необходимо обработать поверхность антикоррозийными составами, лучше всего железо сначала загрунтовать, а затем уже нанести антикор. Перед нанесением защитного слоя металл обязательно нужно тщательно отмыть и высушить, самый оптимальный вариант – после мойки обезжирить уайт-спиритом, ацетоном, сольвентом или специальным химическим составом. Также не следует забывать об обработке сварочных швов, они смазываются мастикой.

Замена днища целиком

При значительных повреждениях днище часто меняется целиком, замена в данном случае более выгодна, чем проведение ремонта:

  • покупка одной большой целиковой детали в результате обходится дешевле, чем приобретение всех запчастей по отдельности;
  • объем работы в целом по замене днища получается меньше, чем его ремонт;
  • не нужно тратить время на тщательную зачистку металла от ржавчины, удаление старой шумоизоляции;
  • заменить полностью днище можно достаточно просто, без сварки, высверлив заклепки, а затем установив новый крепеж.

Если вы собираетесь пользоваться сварочным автоматом, при замене пола кузова обязательно необходимо демонтировать топливный бак, несоблюдение техники безопасности может привести к возгоранию или даже взрыву. И хотя работа по замене цельного кузовного элемента с первого взгляда кажется достаточно простой, здесь есть некоторые нюансы – на новом фабричном днище нет шпилек, кронштейна под трос ручника, других крепежных элементов, которые необходимо будет переставлять со старого пола.

Некоторые советы по ремонту днища кузова

  1. Подготавливая железо для заплаток, необходимо учитывать его толщину – слишком тонкий металл будет непрочным, а толстый лист плохо проваривается и тяжелее обрабатывается.
  2. Хотя электросварка в использовании дешевле, лучше сваривать металл с помощью полуавтомата – пользоваться им проще, а сварной шов получается ровнее и аккуратнее.
  3. При вырезке кусков металла и монтаже заплаток устанавливаемая деталь должна точно подходить по размерам.
  4. При замене днища сварочный шов не может быть сплошным, так как он имеет высокую жесткость, а недостаточная эластичность отрицательно влияет на прочность кузова.

И если вы беретесь ремонтировать кузов своими руками, следует запастись терпением, аккуратно, не торопясь, выполнять все необходимые операции, не жалея времени и сил на обработку металла, очищение его от ржавчины. Некачественная подготовка и слабая антикоррозийная обработка приводит к быстрому появлению коррозии, что негативно сказывается на сроке службы кузовных элементов.

Статьи по теме:

  • Промывка радиатора охлаждения двигателя изнутри и снаружи Промывка радиатора охлаждения двигателя должна производиться периодически, и ждать, когда мотор начнет постоянно греться, не следует – перегрев ведет к поломке двигателя, и все это […]
  • Ремонт трамблера на автомобилях ВАЗ 2101-07 и ВАЗ 2108-09 Ремонт трамблера на автомобилях ВАЗ необходим, когда изнашивается его детали, но если поломки в устройстве слишком серьезные, ремонтировать распределитель нецелесообразно, его легче […]
  • Магнитола не читает флешку – причина неисправности, методы ее устранения Многие современные аудиосистемы оснащаются разъемом для подключения USB-накопителя, компактный носитель информации очень удобно использовать для прослушивания музыки, различных речевых […]

Ремонт днища ВАЗ 2110 своими руками: видеоинструкция

Никакой тюнинг не спасает ваш автомобиль, если кузов оставляет желать лучшего. ВАЗ-2110 с хорошим двигателем вы продадите за гроши, если кузов будет находиться в плачевном состоянии. Кому нужен автомобиль, к примеру, с гнилым днищем? Сколько он проездит? Здесь точно не найдется положительного ответа.

Осуществить ремонт днища ВАЗ-2110 можно своими руками, если у вас есть определенный опыт в подобных работах. Скорее всего, без сварки вам не обойтись, ведь все детали следует закрепить максимально прочно. Сейчас ремонт даже гнилого днища – это решаемая проблема, особенно в автомастерских.

Меры профилактики

Как известно, зачем ремонтировать слишком уж загнившее днище, если подобное можно отсрочить. Для этого необходимо следовать мерам профилактики. Конечно, если причина в коррозии заключается в возрасте, то здесь никакая профилактика не поможет. Однако есть факторы, которые следует учесть, дабы минимизировать риск получить урон по днищу:

  • избегайте аварий и водите автомобиль, следуя всем правилам движения;
  • отдавайте в ремонт свой автомобиль только к проверенному специалисту, который способен сделать работу качественно;
  • смывайте налипший снег в зимнее время;
  • избегайте помещений с повышенным уровнем влажности в воздухе;
  • старайтесь ездить по хорошим дорогам;
  • исключите возможность попадания влаги в салон, ведь в противном случае не избежать гниения днища прямо изнутри салона.

Не менее важно обрабатывать днище специальными антикоррозийными средствами – они также помогут прослужить вашему кузову без ремонта еще несколько лет. Когда меры профилактики не были приняты, и ржавчина на днище уже появилась, пора приступать к ремонту.

Ремонт днища

Читайте также: Как делается снятие коробки передач ВАЗ-2110 своими руками

Прежде всего, стоит отметить, что на ремонт вам придется потратить много времени и терпения, подготовить большой набор инструментов и заручиться помощью еще парочки людей. Самое главное – иметь под рукой:

  • проставки под ваш ВАЗ-2110;
  • сварочный аппарат;
  • шлифовальная машинка, которая поможет убрать всю ржавчину;
  • краска, грунтовка, антикоррозийные средства, набор ключей, домкрат и т. д.

После того как нужные инструменты уже под рукой, пора заняться полным демонтажем салона, что займет у вас много времени. Особое внимание уделите проводке, соберите ее в пучки, дабы потом можно было легко сложить все обратно. В зависимости от того, насколько серьезные повреждения, вам придется или просто убрать ржавчину и наварить заплатки, или поменять элемент днища, а то и заменить его целиком. Чаще всего складывается ситуация, когда нужно только наварить заплатку. Здесь важно очистить металл от ржавчины, и просто с помощью сварки прикрепить небольшую заплатку. Затем идет обработка металла и сборка салона.

Реже придется менять целые элементы. В таком случае поврежденный элемент вырезается, а на его место приваривается новый. Полную замену днища делают крайне редко, ведь она проводится при очень больших повреждениях, когда днище просто превратилось«в труху» – такие работы уже лучше делать в автомастерской.

Ремонт пола ваз 2110 своими руками


Кузов автомобиля с годами подвергается коррозии, особенно быстро он начинает ржаветь, если за ним не ухаживать, не делать антикоррозийное покрытие. Насколько скоро начинают покрываться ржавчиной кузовные детали, также во многом зависит от качества железа, заводской обработки, со временем автомобилю требуется ремонт днища, порогов, лонжеронов, колесных арок и так далее.

Проржавевшие пороги и гнилое днище – достаточно часто встречающаяся проблема на авто ВАЗ-2110, а так как подобная работа в автосервисе стоит достаточно дорого, многие автовладельцы стараются отремонтировать машину своими руками. Залатать дыры на кузове и привести авто в нормальный вид самостоятельно можно различными методами, есть бессварочные способы, но в основном все собственники машин стараются произвести ремонт с использованием сварки.

Ремонт днища ВАЗ-2110 без сварки

При любом кузовном ремонте в первую очередь необходимо произвести внешний осмотр железа, выявить и отметить для себя, какие участки находятся в плачевном состоянии, нуждаются в ремонте или замене. Состояние металла днища определяется разными способами:

  • при помощи молотка и керна – если вы считаете, что на определенном участке присутствует ржавчина, необходимо несильно ударить по металлу, проверить, нет ли под антикоррозийным покрытием гнилого железа;
  • попробовать поднять машину на домкрате с каждой стороны – если упорные площадки подгнили, при попытке поддомкратить авто это будет заметно;
  • понажимать в разных местах на пол автомобиля – слабое, подгнившее железо будет прогибаться под ногами;
  • попытаться передвигать взад-вперед передние кресла в салоне – проблематичное перемещение сидений также нередко говорит о плохом состоянии металла.

Любой ремонт порогов и днища бессварочным способом не является профессиональным, и мастерами считается только временной мерой, чтобы по-хорошему восстановить состояние кузова, без сварочного аппарата не обойтись. Ремонтируя днище без сварки, заплатки и новые кузовные элементы не вваривают, а устанавливают на заклепках или саморезах (болтах), подготовка и вся другая работа производится так же, как и при традиционном ремонте кузова с использованием сварочного аппарата.

Когда требуется ремонт

Для всех моделей ВАЗ обязательное условие — периодический осмотр кузова на предмет появления коррозии. Уже с завода автомобильное железо необходимо дополнительно защитить от ржавчины. Первые ВАЗ 2110 начинали покрываться коррозией с района рамы лобового стекла. ЛКП быстро отслаивалось, через 6 месяцев можно было увидеть первые ржавые бляшки под слоем краски.

Варить гнилой кузов автомобиля, если степень разрушения металла превышает 70 %, дорого и нецелесообразно. Чтобы обезопасить автомобиль от коррозии, 1 раз в 6 месяцев необходимо проводить профилактические работы и менять старый отработанный металл.

Главные причины быстрого износа:

  1. Возраст авто более 7 лет. Проверяется днище на смотровой яме: при незначительной коррозии можно использовать металлические заплаты.
  2. Аварии и передвижение по плохим дорогам. Любая деформация металла после ДТП приводит к тому, что в местах слома разрушается защитный слой антикора, металл начинает быстрее изнашиваться. Это же касается и частых поездок по плохим дорогам.
  3. Стоянка авто на улице. Автомобили ВАЗ нуждаются в теплом и сухом гараже. Учитывая, что кузов авто не обработан цинком, уже одна зима на улице может стать причиной коррозии порогов и днища. Влага проникает через защитный слой и разрушает металл уплотнителя, внешней части дна.
  4. Вода в салоне. Жидкость, которая скопилась под резиновым ковриком, быстро проникает через обшивки днища и способствует быстрому гниению незащищенного антикором металла.

Полноценный ремонт днища потребуется в таких случаях:

  1. Невозможно поставить авто на домкрат, проваливается поддомкратник.
  2. Четко видно, что пол в салоне стал неровным — дно прогнило на 60 %.
  3. Невозможно отрегулировать водительское кресло из-за перекоса днища.
  4. Под порогом под слоем шпатлевки появилась ржавчина. Проверяется шилом, если антикор отслоился.
  5. Появление ржавчины на внутренних поверхностях порогов в салоне и арках.

Инструменты и материалы для ремонта днища автомобиля

Прежде чем приступать к восстановлению кузова традиционным способом (с использованием сварки), необходимо приготовить все самое необходимое, из инструментов вам понадобится:

  • сварочный аппарат;
  • болгарка;
  • электродрель со сверлами;
  • отвертки;
  • молоток.

Для удаления старой шумоизоляции может потребоваться зубило, быстрее и эффективнее удалить «шумку» можно с помощью перфоратора. Для зачистки металла нужна наждачная бумага различной зернистости, для повышения производительности работ рекомендуется использовать зачистную машинку. Без материалов при ремонте днища также не обойтись, здесь многое зависит от объема восстановительных работ. Чаще всего приходится использовать:

  • заплатки (куски нового железа) или готовые запасные части, например, лонжероны пола, панели, усилители порогов и т. д.;
  • грунт;
  • преобразователь ржавчины;
  • антикоррозийные и шумоизоляционные материалы (можно использовать Мовиль, Тектил, битумную мастику, Dinitrol, Прим Антишум и проч.).

Так как тормозные, топливные трубки под днищем нередко основательно ржавеют, прикипают и не отворачиваются, во многих случаях они также требуют замены.

Инструменты

Чтобы выполнить ремонт днища ВАЗ-2110 своими руками успешно, нам понадобится сварочный аппарат и маска. Электроды не подойдут: металл очень тонкий, и есть риск его прожечь. Поэтому используется только полуавтоматический аппарат и сварочная проволока. Также нам понадобится болгарка (желательно небольших размеров) и круг для резки металла. Среди прочих материалов следует подготовить листы наждачной бумаги (или соответствующую насадку на дрель), грунтовку, краску, антикор, преобразователь ржавчины. По окончании процесса ремонта днища ВАЗ-2110 нужно будет «зашумить». Но использовать старый материал бесполезно. Поэтому покупаем новые листы вибропласта (желательно 3-миллиметровые) и клеим его уже на восстановленную поверхность.

Подготовительные работы

Прежде чем установить новые зарплаты на днище или вварить элементы кузова, нужно произвести подготовку, частично разобрать автомобиль:

  • снять сиденья;
  • удалить ковролин;
  • демонтировать старую шумоизоляцию;
  • убрать в сторону электропроводку в тех местах, где будет проводиться ремонт.

Перед заменой отдельных элементов, установкой заплаток вся металлическая поверхность освобождается от старой шумоизоляции, тщательно вымывается и вытирается, зачищается с помощью болгарки, зачистной машинки или наждачной бумаги. Затем металл следует обезжирить и обработать преобразователем ржавчины, только после этого можно приступать к непосредственной работе с железом.

Сварочные работы

Переварка днища ВАЗ-2110 начинается с обесточивания бортовой сети. Нужно отключить обе клеммы с АКБ, иначе можно сжечь ЭБУ и другие важные блоки. Дальше подключаем «массу» сварочного аппарата на кузов и приступаем к работе.


Можно использовать заплатки соответствующего размера либо приобрести уже готовые детали пола (особенно если дело касается порогов). Сварка днища на ВАЗ-2110 заключается в восстановлении:

  • Панелей пола.
  • Поперечин.
  • Опорных площадок.
  • Надставок лонжеронов и порогов.
  • Соединителей.

Все новые листы аккуратно прихватываются снизу. Шов должен быть не сплошным, а с шагом в 5-6 сантиметров. Периодически следует проверять геометрию кузова. Если не учесть этот момент, после ремонта можно получить незакрывающиеся двери. По окончании работ шов можно сделать уже сплошным.


Но на этом ремонт днища ВАЗ-2110 не заканчивается.

Замена элементов днища автомобиля

Чаще всего при замене отдельных деталей днища или установке заплаток используют сварку, лучше всего для подобного ремонта подходит сварочный полуавтомат. Если меняется целиком отдельная деталь, например, поперечина, здесь можно высверлить заклепки и демонтировать элемент без применения сварки.

Когда одновременно меняется днище и пороги, последние снимаются с машины в первую очередь, и при замене порогов важно контролировать геометрию кузова. При замене напольных панелей части днища всегда монтируются снизу, затем прихватываются сваркой или устанавливаются на заклепках. Когда в полу кузова имеется множество дыр и очагов коррозии, лучше заменить днище полностью, тем более, в сборе оно на «Десятку» стоит относительно недорого.

Замена днища целиком

При значительных повреждениях днище часто меняется целиком, замена в данном случае более выгодна, чем проведение ремонта:

  • покупка одной большой целиковой детали в результате обходится дешевле, чем приобретение всех запчастей по отдельности;
  • объем работы в целом по замене днища получается меньше, чем его ремонт;
  • не нужно тратить время на тщательную зачистку металла от ржавчины, удаление старой шумоизоляции;
  • заменить полностью днище можно достаточно просто, без сварки, высверлив заклепки, а затем установив новый крепеж.

Если вы собираетесь пользоваться сварочным автоматом, при замене пола кузова обязательно необходимо демонтировать топливный бак, несоблюдение техники безопасности может привести к возгоранию или даже взрыву. И хотя работа по замене цельного кузовного элемента с первого взгляда кажется достаточно простой, здесь есть некоторые нюансы – на новом фабричном днище нет шпилек, кронштейна под трос ручника, других крепежных элементов, которые необходимо будет переставлять со старого пола.

Некоторые советы по ремонту днища кузова

  1. Подготавливая железо для заплаток, необходимо учитывать его толщину – слишком тонкий металл будет непрочным, а толстый лист плохо проваривается и тяжелее обрабатывается.
  2. Хотя электросварка в использовании дешевле, лучше сваривать металл с помощью полуавтомата – пользоваться им проще, а сварной шов получается ровнее и аккуратнее.
  3. При вырезке кусков металла и монтаже заплаток устанавливаемая деталь должна точно подходить по размерам.
  4. При замене днища сварочный шов не может быть сплошным, так как он имеет высокую жесткость, а недостаточная эластичность отрицательно влияет на прочность кузова.

И если вы беретесь ремонтировать кузов своими руками, следует запастись терпением, аккуратно, не торопясь, выполнять все необходимые операции, не жалея времени и сил на обработку металла, очищение его от ржавчины. Некачественная подготовка и слабая антикоррозийная обработка приводит к быстрому появлению коррозии, что негативно сказывается на сроке службы кузовных элементов.

Статьи по теме:

  • Передний лонжерон ВАЗ-2109 – замена, ремонт, стоимость работ ВАЗ-2109 – автомобиль, не отличающийся крепким кузовом, железо достаточно быстро поддается коррозии, причем, ржавеют практически все кузовные детали. Замена переднего лонжерона требуется, […]
  • Особенности замены кислородного датчика ВАЗ-2114, признаки и причины неисправности В связи с ужесточившимися нормами экологии все автомобили стали оборудоваться дополнительными системами, уменьшающими токсичность выхлопных газов, и практически на каждой машине с […]
  • Причины пропадания задней передачи на ВАЗ-1118, методы устранения неисправности В процессе эксплуатации автомобиля могут возникать различные неисправности, существуют поломки, которые наиболее характерны для каждой модели автомобиля. На Ладе Калине автовладельцы […]

Толщина днища ваз 2110

История ремонта машины началась как раз из-за пола и всего что к нему конструктивно должно быть приварено. Все «сюрпризы» скрывались под внутренними пластиковыми накладками и ковролином, визуально проблем не было видно если бы не одно «но»! На улице лето, стояла жара за 30, месяц почти без дождей, а места под ковриками у порога все ровно оставались сырые. Снял пластик, отогнул ковер, а там мокрая и начинающая уже портиться штатная теплоизоляция и под ней все «зацвело»! Оказалось, на днище все-таки были мелкие дырки, не заметные с низу под заводским герметиком и антигравием, именно через них утеплитель набирал влагу. Кроме того, обнаружились какие-то бестолковые отпадывающие заплаты, дыры в лонжеронах и внутренних порогах. Первые мысли после увиденного «все продаю!». Потом отошел от шока и решил, что может её можно починить. Раз так все сложилось за одно переделать машину под себя.

Место действия — гараж. Режем, пилим, разбираем.

Осмотр масштабов бедствия.

Выявление убитых мест

Очистили пол от штатной виброизоляции, осмотрели слабые места. Было решено не использовать не какие рем.вставки, а заменить его целиком.
На следующий день по магазинам искать заводской пол.

Купили и разрезали на три части, чтоб вошел в папину машину)

Третья часть, центральный кусок. Эта часть кузова остается родная.

Режем и кромсаем, предварительно разметив будущую кромку, на которую будет накладываться новый пол.

Машина без днища…

Срезали пол и часть порога слева.

Нижняя кромка лонжерона сильно была разрушена коррозией (на ней была ранее заплата, закрывающая дыру), пол уже было не к чему варить. Удлинитель лонжерона пола и соединитель лонжерона тоже под замену.
Были куплены лонжероны в сборе, которые позднее были разрезаны пополам. Далее важный этап подгонки места шва и примерки на авто. Старый лонжерон резали до целого не разрушенного металла.

Очищаем заводской грунт.

Насколько получилось убрать эту черноту

«Лонжерон в сборе» подготовлен. По месту болгаркой подгоняется прилегающая кромка. Сначала грубо, отрезным кругом, после — более точно зачистным.
Для увеличения площади шва сделали распил не по прямой линии, а углом. Так же на всякий случай для прочности заварили две дополнительные накладочки.

Линия распила лонжерона

Данный узел в тех документации.

Каталожные номера и точные названия запчастей (использовал 1,7,8).

Все на своих местах

Перед установкой пола старая часть лонжерона, насколько возможно, была зашкурена и загрунтована.

Контрольная примерка пола.

Все совпало как надо. Грунтуем.

Полностью готов к сварке, отверстия для лонжерона сделаны заранее.

Часть кромок внахлест (около 10-20мм) на центральную часть («черепаху»). Дополнительно требуются «лонжерон пола передний» 2шт и «усилитель пола под передние сиденья» 2шт.

Лонжерон пола передний

усилитель пола под передние сиденья

Ну вот и готовый вариант) Выгоревшие точки с запасом зашкурены и закрашены фосфатирующим и акриловым финишным грунтом.

Пол на своем законном месте

Самая последняя стадия герметизация сварных швов. Герметик использовал серый CARSYSTEM, ушло два тюбика по 310мл.

На полную сушку герметика нужно около суток

Данный этап подошел к своему логическому завершению, кузов целый и это радует!

Размещаю техническую информацию, которой пользовались в процессе кузовных работ. Может, кому-то будет полезной.

Издательство: Волжское объединение по производству легковых автомобилей (АвтоВАЗ)
ИТЦ «АвтоВАЗтехобслуживание»
Название: Автомобиль ВАЗ-2110 и его модификации.
Технология технического обслуживания и ремонта.(Том 6)
Всего их шесть:
Том 1 — «Автомобили ВАЗ: технология технического обслуживания и ремонта»;
Том 2 — «Автомобили ВАЗ: технология ремонта кузовов и кузовных деталей»;
Том 3 — «Автомобили ВАЗ-2108, 2109 и их модификации: технология технического обслуживания и ремонта»;
Том 4 — «Автомобиль ВАЗ-1111: технология технического обслуживания и ремонта»;
Том 5 — «Автомобили ВАЗ-2121, 21213: технология технического обслуживания и ремонта»;
Том 6 — «Автомобиль ВАЗ-2110 и его модификации: технология технического обслуживания и ремонта».

То что пригодилось мне в ремонте:

Отсоединение и установка боковины кузова.

Б — боковина кузова правая/левая; Бр — брызговик переднего крыла правый/левый; Уп — усилитель передней стойки боковины правый/левый в сборе; Р — рама ветрового окна; С — стойка ветрового окна внутренняя правая/левая; Ув — усилитель ветровой стойки правый/левый; Пк — панель крыши; Нбв — накладка боковины верхняя правая/левая; У — усилитель крыши в сборе; Пун — панель задка угловая наружная правая/левая; Сп — соединитель порога пола правый/левый; Л — лонжерон передний в сборе правый/левый; Пп — панель пола передняя; Нбн — накладка боковины нижняя средняя правая/левая, Кз — крыло заднее правое/левое; Пс — панель пола средняя; Лс — лонжерон пола средний правый/левый.

Боковина кузова в сборе с усилителями и накладкой

Б — боковина кузова правая/левая; Уп — усилитель передней стойки боковины правый/левый в сборе; Ув — усилитель ветровой стойки правый/левый; Уб — усилитель боковины под крепление багажника в сборе; Нбн — накладка боковины нижняя средняя правая/левая в сборе.

Вид на пол передний снизу

Вид на пол передний сверху

Отсоединение и установка пола среднего в сборе

Пс — панель пола средняя; А — арка заднего колеса правая/левая; Лс — лонжерон пола средний правый/левый: Пср — поперечина пола средняя; Лз — лонжерон пола задний правый/левый; Н — надставка заднего пола правая/левая; Пп — панель пола передняя; Ппс — поперечина передняя среднего пола; Сп — соединитель порога пола правый/левый; Б — боковина кузова правая/левая.

Отсоединение и установка пола переднего в сборе

Пп — панель пола передняя; Слп — соединитель переднего лонжерона с полом правый/левый; Слщ — соединитель лонжерона с щитком передка правый/левый; Лп — лонжерон пола передний правый/левый; Пс — панель пола средняя; Ппс — поперечина передняя среднего пола; Щ — щиток передка; Ущ — усилитель щитка передка нижний; Сп — соединитель порога пола правый/левый; Б — боковина кузова правая/левая; Л — лонжерон передний правый/левый.

https://www.drive2.ru/l/2308676/, https://www.drive2.ru/l/2314576/, https://www.drive2.ru/l/2316632/

Задние двери ВАЗ 2110, 2111, 2112

Сборка задних дверей ВАЗ 2110
Устранение перекоса стекла задней левой двери ВАЗ 2110

Состояние автомобиля в большой степени зависит от кузова. Подвеску можно «перебрать», заменив изношенные и неисправные детали. У двигателя тоже ремонтируется или заменяется навесное оборудование, в тяжелых случаях делается капитальный ремонт или полная замена. Кузовные работы определяют внешний вид автомобиля и, во многом, срок его службы.

Новая ВАЗ 2110 из салона с идеальным кузовом

Когда требуется ремонт?

Первые экземпляры десятого семейства имели характерную особенность – отслаивалось лакокрасочное покрытие на рамке лобового стекла вверху, начиная из-под уплотнителя. Потом эту болезнь побороли, изменив технологию, но слабые места остались.

Уже на пяти–семилетних машинах очень вероятно появление коррозии на порогах, а десятилетки в обязательном порядке требуют контроля днища, арок, лонжеронов.

Ускоряют появление ржавчины и сквозной коррозии, повреждения в ДТП с последующим неполным или неквалифицированным ремонтом, тяжелые условия эксплуатации на плохих дорогах зимой и в непогоду, хранение в условиях повышенной влажности.

Продлить жизнь кузовным деталям поможет выполненная в сервисе или своими руками регулярная антикоррозийная обработка, особенно она необходима для скрытых полостей порогов и лонжеронов, этого силового «скелета» автомобиля.

Днище подвергается коррозии с двух сторон. Снизу его атакует грязь и вода с дороги. При нарушении антигравийного покрытия буквально за год появляются первые очаги, через 2–3 года при интенсивной эксплуатации коррозия становится сквозной.

Сквозная коррозия днища

В салоне на полу находится ковровое покрытие, под которым есть слои виброизоляционного и шумопоглощающего материалов. При попадании воды или снега в корытце днища, например, с обуви покрытие намокает, плохо сохнет. Повышенная постоянная влажность приводит к коррозии днища изнутри салона и необходимости ремонта. Для предотвращения этого используйте резиновые коврики с бортиками, следите за отсутствием попадания воды в салон при дожде и мойке.

Коррозия из-за влаги под шумозащитным материалом

Гнилое днище выявляется при осмотре снизу, под слоем шпаклевки или антигравия визуально дыры могут быть и незаметны, но легкие удары молотка или уколы шилом сразу покажут дефект. Наиболее часто коррозия появляется вдоль порогов и в ногах водителя и переднего пассажира.

В салоне на плохое состояние днища укажет прогибание пола под ногами при нагрузке, в предельных случаях срыв или невозможность фиксации водительского сидения. Ну и, конечно, часто встречаемая ситуация, когда при подъеме автомобиля на домкрате ломаются из-за коррозии специальные упорные площадки под домкрат.

Подготовка к ремонту

Ремонт днища можно выполнить своими руками, но для этого нужен хороший инструмент, приспособленное помещение, свободное время, навыки и желание.

При работе с металлом без сварки не обойтись. Оптимально использовать сварочный полуавтомат с проволокой и углекислотой, по сравнению с газом и электродами это намного проще, удобнее и качественнее. Угловая шлифовальная машинка понадобится при удалении сгнивших фрагментов пола, для подгонки деталей и заплаток при сварочных работах, для зачистки швов и поверхностей перед обработкой и сборкой.

Сварочный полуавтомат с проволокой для сварки с углекислотой

Также нужны подставки под машину, например, четыре штуки типа «ромб». Остальной инструмент стандартен и более распространен. Из материалов понадобятся сварочная проволока, шовная мастика, антикор, наждачка, грунтовка, краска, шумоизоляционные листы.

Для ремонта автомобиль загоняется в помещение и устанавливается на подставки. Должна быть возможность удобной и безопасной работы снизу под днищем. Отключается аккумулятор и электронный блок управления, чтобы исключить повреждения при сварочных работах. Снимаются двери, для сохранения жесткости и геометрии кузова очень желательны распорки в дверные проемы.

Длительным и ответственным будет следующий этап – разборка салона. Тут надо демонтировать сиденья, убрать облицовку тоннеля пола, воздуховоды, снять ковровое покрытие, отвести в сторону жгуты проводов, отскрести или отбить «шумку». Если будет необходимо менять днище целиком или вваривать панель пола, то надо убрать торпеду и бороду – до моторного щита доступ должен быть открыт. Все крепежные детали рекомендуется аккуратно собирать, упаковывать и подписывать для облегчения работ по сборке.

Сварочные работы

Когда пол будет виден полностью, можно принимать решение об объемах ремонта. В лучшем случае можно обойтись без замены деталей. Все очаги коррозии надо тщательно зачистить до «здорового» металла, при необходимости усилить заплатками. Но обычно такой вариант маловероятен.

При наличии сквозных отверстий или потери жесткости нужна замена соответствующей кузовной детали. У вазовских моделей десятого семейства пол кузова состоит из:

  • панели пола;
  • надставок порога;
  • надставок переднего лонжерона;
  • опорных площадок;
  • соединителей;
  • поперечины.

Для замены, старая деталь высверливается по точкам сварки или срезается «болгаркой». Помните, что снаружи под днищем с водительской стороны проходят топливные и тормозные трубопроводы. Разборка их на походивших машинах проблематична, проще срезать, а при монтаже заменить на новые.

Если панель пола ВАЗ 2110 совсем в плохом состоянии, то днище меняется целиком в сборе, в этом случае понадобится дополнительно демонтаж выхлопной системы. Если одновременно необходима замена порогов, то они меняются поочередно по одному с контролем геометрии, и только потом уже проводится переварка пола.

Разметка, вырезание старого, подгонка нового требуют внимания и аккуратности, а сама сварка обязательно еще и помощника. Днище заводится снизу, прихватывается, основная сварка делается не сплошным швом, а с шагом в 4–5 см.

Заключительная обработка

После окончания сварки, швы надо защитить от коррозии.

Металл зачищается от окалины до блеска, промазывается шовной мастикой. Все поверхности грунтуются, затем красятся в основной цвет, без подбора краски. Выбор качественных материалов и тщательность обработки будут гарантией успешного сопротивления коррозии.

Снаружи наносится слой мастики и антигравийное покрытие. Изнутри, подогнав по размерам с помощью ножниц и разогрев битумный слой промышленным феном, наклеивается листовая шумоизоляция.

Теперь остается собрать салон, используя расфасованный и подписанный при разборке крепеж.

Выполнить ремонт или замену днища своими руками вполне по силам большинству автолюбителей. Если вы хотите сэкономить, почувствовать в себе уверенность, научиться новым нужным навыкам, а может пообщаться с друзьями в гараже и отдохнуть от семейных забот, то дерзайте. Ремонт машины своими руками это нужно, полезно, доступно.

Оценить текущее состояние автомобиля во многом можно за счет анализа кузова. Если всевозможные расходники подлежат замене, подвеску реально даже своими руками перебрать и даже поставить новый мотор, то восстановить полностью проржавевший кузов — это дорого и бессмысленно.

Никто не станет тюнинговать, дорабатывать, вкладывать большие деньги в машину, если ее кузов уже доживает последние годы. От этого существенно падает стоимость авто, пусть даже движок окажется в идеальном состоянии.

Потому если вы хотите сохранить привлекательный вид своего ВАЗ 2110, продлить срок его службы, при необходимости продать за хорошие деньги, следите за кузовом и периодически проводите ремонтные или профилактические кузовные работы, направленные на борьбу с коррозией.

Причины появления ржавчины и меры профилактики

Первые версии ВАЗ 2110 характеризовались тем, что у них начинало отслаиваться лакокрасочное покрытие в районе рамки лобового стекла. Проблема начинала развиваться от уплотнителя и постепенно распространялась на весь кузовной элемент.

Вскоре производитель поменял технологию покраски и установки, но все равно проблему неустойчивого к коррозии кузова полностью побороть не удалось.

Мы рассмотрим основные причины вероятного появления ржавчины на порогах, днище, арках, лонжеронах. Также дадим несколько советов, как с ними бороться.

Причины

Меры профилактики

Уже через 5-7 лет могут появиться следы коррозии на кузове и днище. Против возраста нет средств, потому прислушивайтесь к следующим мерам защиты

Легко посоветовать избегать аварий. В данном случае это единственная рекомендация

Не пытайтесь сэкономить на ремонте кузова, поскольку неквалифицированный специалист ничего толком не сделает, а только отнимет у вас время и деньги. Выбирайте опытных, проверенных мастеров и СТО

Хуже всего — это снег и дождь. Старайтесь сбивать и смывать налипший под днищем снег. Особенно если вы часто ездите по дорогам, посыпанным солью или реагентами для растапливания снега и льда

Влажность в гараже

Подумайте над вопросами влагозащиты помещения, зимой периодически включайте отопитель, тепловой вентилятор в гараже, чтобы хоть частично побороться с высоким уровнем ржавчины

Мелкие камни разрушают антигравийное покрытие за год, после чего начинает появляться коррозия. Избегайте подобных дорог, проводите периодическую профилактику

Она попадает через мокрую обувь, занесенный в салон снег. От этого днище начинает гнить изнутри. Обязательно зимой стелите резиновые коврики с бортами, тщательно следите, чтобы вода не попадала внутрь салона во время дождя или мойки

Чтобы увеличить срок службы днища собственного автомобиля, периодически выполняйте антикоррозийную обработку. Особое внимание уделяйте скрытым полостям лонжеронов и порогов.

Проржавевшие пороги

Определение проблемы

Определить наличие ржавчины на днище не сложно. Хотя если автомобиль вы купили с рук, эти проблемы могут тщательно замаскировать.

  1. Обязательно осмотрите кузов снизу. Следы коррозии могут скрываться за слоем антигравийного покрытия или шпаклевки. Воспользуйтесь молотком или шилом, нанеся небольшие удары по этим местам. Если ржавчина присутствует, вы это увидите.
  2. Проверьте состояние кузова вдоль порогов, в салоне у ног водителя и пассажира спереди. Именно эти места являются достаточно слабыми в случае с ВАЗ 2110.
  3. Если днище прогнило, вы это можете заметить по прогибанию пола под ногами при нагрузках.
  4. Когда водительское кресло срывает или его невозможно сместить, причиной также может стать прогнивший кузов.
  5. Одна из наиболее неприятных ситуаций — это прогнившие упорные площадки, предназначенные для подъема авто на домкрате. Зато так вы сразу определите, что проблемы есть и их нужно решать.

Подготовительные мероприятия

Чтобы своими собственными руками отремонтировать днище, для этого сначала нужно определенным образом подготовиться. Вам потребуется набор инструментов, помещение, достаточно много времени, опыт и желание заниматься подобными делами.

Из инструментов особенно важно подготовить такие компоненты:

  • Сварочный аппарат. В случае с ремонтом днища машины лучше воспользоваться полуавтоматом с проволокой и углекислотой. Это лучше, эффективнее и надежнее, нежели газ и электроды;
  • Шлифовальная угловая машинка. Пригодится при необходимости убрать ржавчину с пола, для подгонки элементов и заплаток, очищения швов и поверхностей;
  • Подставки под автомобиль. Здесь можно воспользоваться различными предметами. Так что ищите, что у вас есть;
  • Остальной набор стандартный, и включает такие компоненты как антикоррозийный раствор, мастика для швов, проволока для сварки, наждачная бумага, грунтовка, листы шумоизоляции, краска и пр.

Теперь вам требуется загнать машину в гараж или другое оборудование помещение, поставить его на подставки.

Следует добиться такого расположения машины, чтобы под ней было удобно и обязательно безопасно работать.

Отключите аккумуляторную батарею, затем демонтируйте двери. В данном случае специалисты советуют предусмотреть наличие распорок для дверных проемов с целью сохранить жесткость кузова и необходимую геометрию.

Демонтаж салона

Поскольку ремонтировать днище нужно не только под автомобилем, но и изнутри, вам придется полностью разобрать салон. Это сложная задача, которая отнимет много времени. Будьте к этому психологически готовы. Вам придется демонтировать:

  • Кресла;
  • Облицовку тоннеля пола;
  • Ковровые покрытия;
  • Воздуховоды;
  • Шумоизоляционный слой.

Всю проводку аккуратно соберите, объедините в пучки, если они не собраны, чтобы потом не возникло проблем еще и со сборкой. Соберите все крепежи, распределите их по коробочкам или пакетам, подпишите. Это крайне важно, поскольку потом вы можете столкнуться с серьезными проблемами.

Если планируется полная замена днища или сварка панели на пол, тогда торпедо и бороду придется снять, чтобы создать открытый доступ к моторному щиту.

Подъем авто

Сварка

Итак, вы разобрали свой ВАЗ 2110, потому теперь реально можете оценить состояние днища, а также проанализировать необходимый объем работ. Самая оптимальная ситуация — это та, которая не требует замены элементов. Очаги ржавчины очищаются до получения качественного металла, после чего усиливаются за счет заплаток. Но столкнуться с такой ситуацией удается не всем.

Если отверстия в днище оказались сквозными, это приведет к потере жесткости кузова, потому настоятельно рекомендуется заменить элемент полностью. В случае с ВАЗ 2110, выделяют следующие кузовные элементы:

  • Напольные панели;
  • Опорные площадки;
  • Надставок порога;
  • Надставок лонжерона;
  • Поперечина;
  • Соединители.

Теперь обсудим несколько основных нюансов сварки.

  1. Чтобы заменить «просковзившуюся» из-за коррозии деталь, ее необходимо высверлить в сварных точках или просто срезать с помощью болгарки.
  2. Не забывайте, что под днищем проходят трубопроводы тормозной и топливной системы. Демонтировать их крайне сложно, потому проще всего срезать, а при обратной сборке установить новые элементы трубопроводов.
  3. Если половые панели в критичном состоянии, следует полностью заменить днище в сборе. Но в этом случае обязательно демонтируйте выхлопную систему.
  4. При необходимости поменять пороги, их демонтируют и устанавливают новые поочередно. Важно при этом контролировать геометрию.
  5. Если замена пола и порогов выполняется одновременно, первыми меняют пороги, и только потом напольные панели.
  6. Тщательно проводите разметку элементов для сварки. Старые компоненты должны строго соответствовать вырезаемым новым.
  7. Вам не обойтись без помощника, потому заранее договоритесь с тем, кто сможет вам помочь.
  8. Заводите днище всегда снизу, после чего прихватите.
  9. Не делайте основную сварку с помощью сплошного шва. Соблюдайте шаг примерно 4-5 сантиметров.

Когда сварочные работы закончились, обязательно проведите обработку против коррозии.

Финишная обработка

Теперь состояние нового, а точнее обновленного, кузова следует довести до совершенства, обеспечить необходимый высокий уровень защиты от коррозии, разрушительной ржавчины, гравия и прочих неприятностей. Для этого выполните несколько последовательных операций:

  • Зачистите металл, удалив окалину, добившись блеска;
  • Смажьте поверхности с помощью шовной мастики;
  • Обработайте металлические элементы грунтовкой;
  • Нанесите слой краски под цвет кузова;
  • Снаружи обработайте днище при помощи мастики и антигравийного состава;

  • Тщательно замерьте, после чего вырежьте ножницами листовую шумоизоляцию. Она нагревается промышленным феном и укладывается на днище. Это если речь идет о битумной шумке.

Обновленный кузов

Теперь работы по ремонту днища вашего автомобиля приближаются к своему логическому завершению. Однако впереди вас ждет сложный, ответственный этап обратной сборки. Потому расслабляться настоятельно не рекомендуем.

Если грамотно выполнить разборку салона и демонтаж элементов днища, с их сборкой проблем возникнуть не должно. Советуем прописать каждый этап, записать на видео, подписать каждый пакетик с крепежными элементами.

Как вы видите, самостоятельно отремонтировать днище вполне реально. Только ни в коем случае не работайте наобум, без предварительной подготовки и соответствующих инструментов. Это хороший способ сэкономить, но при отсутствии опыта и навыков лучше с подобными проблемами обращаться на специализированные станции технического обслуживания.

Ремонт днища ВАЗ 2110, ремонт порогов, причины низа днища ВАЗ 2110. Как самостоятельно отремонтировать днище ВАЗ на 2110. Ремонт днища ВАЗ 2110 своими руками.

Текущее состояние автомобиля можно оценить разными способами благодаря анализу кузова. Замене подлежат самые разные расходные материалы, подвеску можно разобрать, заменив изношенные и неисправные детали, также ремонтируется силовой агрегат либо заменяется навесное оборудование, в крайнем случае проводится капитальный ремонт или его полная замена.Ну а восстановление полностью сломанного кузова бессмысленно и дорого. Никто не будет дорабатывать, тюнинговать, вкладывать большие деньги в машину, кузов которой живет в последнее время. В этом случае стоимость автомобиля значительно снижается, даже если двигатель в отличном состоянии. Поэтому очень важно следить за кузовом и систематически проводить профилактические и ремонтные работы, направленные на борьбу с ржавчиной. Об этом далее в статье.

Ржавчина днища ВАЗ 2110, причины появления ржавчины

К основным причинам возникновения коррозии днища можно отнести:

  • Возраст .
  • Некачественный ремонт .
  • Несчастный случай .
  • Влажность в гараже .
  • Погода (снег, дождь).
  • Влага в салоне .
  • Езда по гравию. .

Как бороться с ржавчиной на кузове автомобиля, меры профилактики

  • Возраст. Уже через 5-7 лет на днище и кузове могут появиться следы коррозии.К сожалению, средств против возраста нет.
  • Некачественный ремонт. Не экономьте на ремонте кузова, так как неквалифицированный специалист толком ничего не сделает, только ваши деньги и время. Выбирайте проверенную СТО и опытных мастеров.
  • Несчастный случай. Избегайте несчастных случаев. Это единственная рекомендация в данном случае.
  • Влажность в гараже. Защищайте помещение от влаги, зимой регулярно включайте в гараже тепловентилятор, обогреватель.
  • Погода. Попробуйте помыть и постучать по снегу, который налип под днищем. Особенно, если вам часто приходится ездить по дорогам, которые поливают реагентами или солью для растапливания льда и снега.
  • Влага в салоне. Влага попадает в салон через мокрую обувь. Из-за этого изнутри гниет дно. Зимой обязательно перекручивайте резиновые коврики, на которых есть доска, и следите, чтобы вода не попала в салон во время дождя или стирки.
  • Езда по гравию. Таких дорог стоит избегать, так как мелкие камни способны разрушить антирастущее покрытие, после чего на кузове появляется коррозия.
Пороги штрафных

Как увеличить ресурс днища автомобиля

Для увеличения срока службы вашего автомобиля необходимо систематически проводить антикоррозийную обработку. При этом важно обратить особое внимание на скрытые полости порогов и лонжеронов.

Как найти ржавчину на днище, обратить внимание на осмотр днища автомобиля

Определить наличие коррозии на днище несложно. Хотя, если вы купили автомобиль с рук, эти проблемы можно хорошо замаскировать.

  1. Осмотрите кузов снизу. Ржавчина может скрываться за слоем шпатлевки или антизагарного покрытия. Воспользуйтесь отбором или молотком, применив разблокировки из этих мест. Если есть ржавчина, вы ее заметите.
  2. Проверить состояние кузова в салоне у ног водителя и переднего пассажира, а также по порогам. На ВАЗ 2110 именно эти места считаются самыми слабыми.
  3. Если дно сгнило, это можно заметить по тому, как пол гнулся под ногами в условиях нагрузок.
  4. Если водительское сиденье невозможно сдвинуть или сломается, то это тоже может говорить о гнилом кузове.
  5. Одна из самых неприятных ситуаций — гнилые детские площадки, которые предназначены для подъема машины на домкрат.

Выбор рабочего места

Все роботы содержатся в гараже или другом оборудованном помещении. Поставьте автомобиль на подставку.

Безопасность на работе

Сделайте так, чтобы автомобиль находился под ним удобно и безопасно. Обязательно отсоедините аккумулятор.

Инструменты, приспособления, расходные материалы

При выполнении ремонтных работ вам потребуются такие инструменты:

  • Станок угловой шлифовальный . Понадобится подогнать заплатки и элементы, очистить поверхности и швы, а также нужно удалить ржавчину с пола.
  • Сварочный аппарат. При ремонте днища автомобиля желательно использовать полуавтомат с углекислотой и проволокой. Он надежнее, эффективнее и лучше электродов и газа.
  • Стенды для автомобиля. Здесь можно использовать разные предметы.
  • Остальные инструменты и материалы стандартные и включают следующие элементы: краска , листы шумоизоляции, грунтовка, наждачная бумага, сварочная проволока, мастика для швов, антикоррозийный раствор.

Подготовительные работы (деталь о демонтаже)

Подъемная машина
  1. В первую очередь демонтируем двери. В этом случае специалисты рекомендуют предусмотреть проставки для дверных проемов, чтобы сохранить геометрию кузова и его жесткость.
  2. Так как ремонт днища необходим не только под машиной, но и изнутри, придется полностью разбирать салон. Эта задача сложная и требует много времени. Придется демонтировать: ковролин, кресла, воздуховоды, облицовку туннелей пола, шумоизоляционный слой.
  3. Аккуратно соберите всю проводку и объедините в жгуты, чтобы не было проблем со сборкой. Важно собрать все застежки, разложить по коробкам и расписаться.
  4. Если вы планируете приварить панель к полу или полную замену днища, то вам придется снять торпеду и бороду для создания открытого доступа к моторному щиту.

Кузовные элементы ВАЗ 2110, которые чаще всего меняют полностью

К элементам кузова ВАЗ 2110, которые часто полностью меняются, относятся:

  • Сайты поддержки.
  • Наружные панели.
  • Отказ от лонжерона.
  • Порог.
  • Разъемы.
  • Крест.

Сварочные работы при ремонте днища

  1. Для замены старой детали необходимо просверлить ее в местах сварки или просто отрезать болгаркой.
  2. Не забываем, что под днищем проходят трубопроводы топливной и тормозной системы. Их крайне сложно демонтировать, поэтому их легче разрезать, а при сборке установить новые составные части трубопроводов.
  3. Всегда начинайте снизу снизу, а затем хватайтесь за него.
  4. Если панели пола в критическом состоянии, необходимо полностью заменить днище. Однако в этом случае необходимо произвести демонтаж выхлопной системы.
  5. Запрещается выполнять простую сварку сплошным швом. Важно соблюдать шаг примерно в четыре-пять сантиметров.

Замена порогов, сварочных наконечников

  1. Если нужно поменять пороги, нужно поочередно их демонтировать и устанавливать новые.Важно контролировать геометрию.
  2. Если замена порогов и пола производится одновременно, то меняют сначала пороги, а затем панели пола.
  3. Без помощника вам не обойтись.
  4. Тщательно проведите разметку компонентов под сварку. Старые элементы должны точно соответствовать новым.

Защита обновленных днищ от коррозии (последовательность работ)

  1. Удаление накипи, зачищаем металл до блеска.
  2. Смажьте поверхность шовной мастикой.
  3. Переходим к грунтовке металлических элементов.
  4. Нанести слой краски.
  5. Снаружи обрабатываем дно антизагарным составом и мастикой.
  6. Тщательно отмерьте и срежьте ножницами лист изоляции. Ее необходимо прогреть промышленным феном и положить на дно (если это битумная шумка).
Обновленный кузов

Советы Плюсы: обратная сборка, как все запомнить и восстановить без проблем

Если правильно разобрать салон и демонтировать элементы днища, проблем с их сборкой возникнуть не должно.Каждый этап желательно регистрировать и записывать на видео, а также подписывать каждую коробку с элементами крепления.

Как проходит замена сцепления на ВАЗ-2110?

Такое понятие, как сцепление, играет важную роль в работе коробки передач каждого автомобиля. В конце концов, это звено между двигателем и коробкой передач. Муфта принимает на себя все нагрузки, возникающие при передаче крутящего момента от двигателя к трансмиссии. В связи с этим этот элемент имеет свойство быстро выходить из строя.В случае износа эта деталь требует немедленной замены. А сегодня мы рассмотрим, как производится замена сцепления на автомобилях ВАЗ-2110.

Как определить неисправность?

Наиболее вероятные симптомы адгезионного износа:

  • Потеря мощности двигателя.
  • Включение передачи с пробуксовкой или характерным хрустом или рывком. Также можно заметить разницу в прилагаемых для этого усилиях (нужно нажимать на рычаг еще сильнее).
  • Самопроизвольное выключение (стук) передачи.Это может произойти как с первой, так и с пятой скоростью.
  • Вибрация при нажатии на педаль перед переключением скоростей.

Что вам нужно для успешной замены?

Для того, чтобы на ВАЗ-2110 успешно и быстро заменили сцепление, не нужно быть профессиональным слесарем и приобретать дорогостоящий инструмент. Все, что вам для этого понадобится, — это домкрат, крепление, а также набор ключей рожкового типа. При помощи всего этого набора инструментов производится замена диска сцепления.

ВАЗ-2110 — разборка детали

Итак, приступим к работе. Для начала откручиваем болты крепления левого колеса, а затем домкратом переднюю часть «десятки» и ставим их за опору. Далее снимаем колесо и откручиваем болты крепления шаровой опоры. Откройте капот, снимите отрицательную клемму с аккумуляторной батареи и снимите датчик массового расхода воздуха. Для этого необходимо ослабить хомут крепления гофры. Вытаскиваем воздушный фильтр.

Далее снимаем трос сцепления с вилки.Откручиваем гайки крепления первого элемента к кронштейну на коробке передач.

Кстати, при замене троса сцепления ВАЗ-2110 может сигнализировать об этом «застревании» педали в полу при переключении передач.

Откручиваем болт, соединяющий стартер и коробку передач. Вытаскиваем я саморез крепления коробки передач. То же самое проделываем с болтом II. Отпустите гайку и верхний болт стартера и снимите разъем с датчика скорости. После этого можно откручивать трос спидометра.Далее вытаскиваем пару продольных натяжек с рычага и откручиваем нижний болт стартера. На III повороте винт КПП — тоже берем. Далее находим еще одну гайку (она находится в районе правого шарнира равных угловых скоростей). Его также вынуть.

После этого откручиваем 2 болта крепления реактивной тяги. Открутите гайку на редукторе управления приводом тяги коромысла. Это не все. Далее вынимаем из коробки передач реактивную тягу, ставим упор под ДВС и откручиваем болты крепления задних подушек безопасности.Теперь снимаем трансмиссию с двигателя и осторожно опускаем на пол. Он должен висеть на осях.

Теперь смотрим и оцениваем скорость износа диска. Одновременно рекомендуется проверить выжимной подшипник сцепления и, если есть возможность, также заменить его. Иногда в машине нужно заменить корзину. Но делать это нужно только в том случае, если лепестки в плохом состоянии. По замене сцепления ВАЗ-2110 все прошло успешно. Дальнейшая сборка проводится в обратной последовательности.Кстати, автомобилисты рекомендуют проводить диагностику сцепления каждые 80 тысяч километров. Поэтому во избежание подобных неприятностей и возможных неисправностей коробки передач лучше заранее определить и устранить поломку.

Замена заглушки сцепления

ВАЗ-2110 в этом случае тоже идет разборка КПП. Для начала нужно снять выжимной подшипник.

Затем осторожно снимите его с рычага выключения сцепления и замените изношенный резиновый чехол. Пассатижами сжимаем изнутри лепестки фиксатора и, взяв отверткой снаружи, снимаем пластиковую втулку оси.Поднимите заглушку и снимите ее ось с втулки. Последняя часть тоже демонтирована. С заглушки снимите пружинный зажим.

Что делать дальше?

Если рычаг или выступы вилки сильно изношены в месте контакта с муфтой, заглушку необходимо заменить. Затем демонтируется изношенная деталь, после чего на ее место вдавливается новая, причем до упора. Перед установкой детали необходимо обработать пластиковую и металлическую втулку смазкой. Дальнейшая установка устройства производится в обратной последовательности, аналогичной снятию.Обратите внимание, выступ на пластиковой втулке должен попадать точно в паз на корпусе сцепления, а лепестки должны надежно фиксировать установленную деталь, не давая ей выпасть.

Итак, мы разобрались, как заменить сцепление своими руками на автомобиле ВАЗ-2110. Зная эти правила, вам больше не понадобятся дорогостоящие услуги сервисных центров.

Замена мотора печки ВАЗ 2110 и его разбор

Довольно часто владельцы переднеприводных автомобилей ВАЗ жалуются на плохой прогрев печки.На ВАЗ 2110 замена мотора печки дело всем известное.
В данной статье будет рассмотрено, что нужно на ВАЗ 2110 для замены мотора печки и как это осуществляется.

Причины неисправности

Как правило, причин такой неисправности много, к ним относятся:

  • забивание шлаками от;
  • поломка моторчика печки.

Если мотор печи не работает или некоторые его скорости не работают должным образом, то сначала рекомендуется проверить резистор, который иными словами можно назвать реостатом печи.Этот элемент отвечает за скорость вращения вентилятора.
Купить такую ​​деталь можно в специализированном магазине по продаже автозапчастей. Что касается замены, то это можно сделать с помощью мастера или самостоятельно, что не так уж и сложно даже для неопытного специалиста.

Примечание! В случае ремонта или замены радиатора печки рекомендуется обратиться в автосервис, так как самостоятельно снять радиатор сложно. Для замены мотора печки требуются минимальные знания и подробная инструкция к действиям.

Есть неисправности отопителя, которые легко устранит любой автолюбитель. Например, может наблюдаться ситуация, когда холодный воздух продувается через боковые дефлекторы и воздуховод для обогрева лобового стекла системы отопления, а поток горячего воздуха поступает из нижнего и центрального воздуховодов.
Скорее всего, причина в плохой работе, которая призвана отсекать холодный воздух. В некоторых случаях это мешает нормальному прохождению холодного воздуха.
Такие неисправности легче всего обнаружить в холодное время года.При изгибе тяги привода демпфера необходимо соблюдать особую осторожность, чтобы не повредить пластмассовые детали.
К сведению, зимой пластик становится более хрупким.

Конечно, неработающая плита зимой доставляет много проблем. Если летом это не так важно, то зимой окна будут запотевать.
Разобраться в чем причина можно, проанализировав систему обогрева станка.

Подготовительные работы

Итак:

  • Сначала снимается «массовая» клемма с АКБ.

  • Затем его сливают из системы охлаждения в подготовленную емкость.
  • Если предполагается использование старого антифриза, необходимо, чтобы он отстоялся перед заливкой в ​​систему охлаждения двигателя.

Работы по замене вентилятора в салоне

Последующая замена электродвигателя отопителя будет осуществляться прямо из салона:

  • Под приборной панелью нужно найти колодку, идущую к электродвигателю.Она отключается.
  • После этого потребуется отстегнуть массовую проводку электродвигателя. Как правило, он прижимается к корпусу гайкой крепления передней печки.
  • Крышка и облицовка рамы демонтированы, без ослабления крепежных винтов не обойтись.
  • С внутренней обивки печки снимается правая обивка, также следует открутить гайки крепления шурупами.
  • Отсоединены нагревательные шланги. На этом этапе работы необходимо соблюдать предельную осторожность, так как из этих шлангов и радиатора отопителя могут вытекать остатки антифриза.
  • Чтобы в салоне автомобиля не пахло охлаждающей жидкостью, нужно постелить материал, впитывающий влагу.
  • Отсоединена электропроводка от электродвигателя, от микроредуктора, а также от пневмоклапана.
  • После этих действий снимаем переднюю часть корпуса с кожухом печки. Эти элементы фиксируются скобами и шурупами. Стоит отметить, что двигатель и моторчик расположены на кожухе.
  • Защелки втянуты, мотор и мотор сняты.

Самостоятельно разбирать электродвигатель можно только для оценки коллектора и его чистки. Если причина поломки кроется в другой ситуации, то неспециалисту нежелательно работать с такими деталями для разборки.
Лучше купить новый электродвигатель.

Примечание!
Самостоятельно демонтировать крыльчатку двигателя также не рекомендуется, так как при ее установке на свое место будет нарушено равновесие, что играет немаловажную роль.Естественно, электродвигатель будет работать, но не плавно, что может привести к поломке подшипников, появлению шума при включении печки.

Так как печка в разобранном виде, появляется возможность спокойно рассмотреть остальные узлы отопителя салона.
Итак:

  • Чтобы получить от радиатора больше тепла, нужно его демонтировать и промыть. Он крепится к заднему кожуху отопителя, который можно снять, открутив крепежные винты.
    После этого радиатор легко снимается и промывается под напором воды, вытекающей из шланга, который подсоединяется к входному или выходному патрубку радиатора.Таким же давлением смывается грязь и поверхности снятого радиатора.
  • Для разборки воздуховодов и механизмов управления печкой потребуется снять панель приборов, на которой расположены магистральные воздуховоды.

Примечание! Как правило, панель с основными воздуховодами изготавливается как единое целое, поэтому обращаться с ней нужно с особой осторожностью, чтобы не пришлось заменять ее позже.

  • После этого требуется снять воздуховоды кабины, которые фиксируются специальными винтами, и декоративную крышку туннеля пола.

Примечание! Под этой накладкой находятся воздуховоды обогрева ног, которые крепятся к корпусу винтами и защелками.

  • Распределитель воздуха снимается с приборной панели, открутив винты крепления и отсоединив тягу управления с заслонками.
  • Сборку производить в порядке, обратном разборке. При необходимости уплотнения клапанов фиксируются клеем.
    Также можно покрыть герметиком места крепления шлангов с радиатором.
  • Когда все детали собраны и установлены на свои места, проверяется работоспособность всех узлов и заливается тосол или антифриз. Все зависит от личных предпочтений.
  • На завершающем этапе проверяют герметичность крепления шлангов к радиатору и непосредственно работу печки в сборе.

Тем, кто воспринимает информацию визуально, рекомендуется посмотреть видео с подробным описанием действий и несколькими фото, которые помогут сделать все правильно.

Ремонтные работы можно проводить вручную, но при условии соблюдения четких инструкций. Это поможет вам существенно сэкономить, ведь цена на подобные услуги в автосервисе не из дешевых.

Неисправности ВАЗ 2110. Опыт автовладельцев

Полный список неисправностей, которые произошли с моим ВАЗ 2110 за 120 км эксплуатации. Сначала все шло нормально, когда машина была еще новой. Прошло около года, поломок не было, даже удивился, как отечественная машина может так долго служить и не ломаться.

Но, не успел я даже подумать, как начались первые поломки и неисправности Десятки. Сначала были проблемы с ходовой, где-то через 40 км поменял шаровые опоры, так как стуки от подвески стали становиться все сильнее и сильнее. Но это все мелочи, по сравнению с какими неисправностями приходилось терпеть моим «Жигулям». Проблемы стали появляться и нарастать как снежный ком. Загудели подшипники передней ступицы с левой стороны. Пришлось пойти в сервис и переодеться.После этого пришлось менять правый подшипник, так как с правой стороны тоже стал доноситься неприятный звук.

Едва успел отойти от проблем с шасси, как с моей десяткой начались новые проблемы. Теперь это были более серьезные неисправности, например, замена генератора. Пропал заряд АКБ и исправить помогла только замена генератора. Потом пришлось поменять ремень на генераторе ВАЗ 2110, судя по его состоянию, не протянуло бы и пары дней.Потом спокойно проехал на своей дюжине несколько тысяч километров, пока на поворотах и ​​влево, и вправо не начали трескать приводы, а точнее гранаты (ШРУСы) передних колес. Их замена в автосервисе обошлась мне в 3500 рублей. Сам заменять ШРУСы не стал, так как раньше с такими проблемами не сталкивался.

Однажды, уехав в другой город, на трассе оборвался ремень ГРМ, и тут я понял, что сделал правильный выбор, когда купил себе Десятку с обычным 8-клапанным мотором.Его преимущество перед 16-ти клапанным в том, что при обрыве ремня ГРМ клапан не прогибается. Слава богу, запасной ремень у меня был с собой, как-то с помощью помощников, которые остановились на трассе, чтобы помочь мне, поменяли ремень ГРМ и я поехал дальше. Была проблема с заржавевшими болтами, но жидкость WD-40 решила. После этого случая теперь всегда ношу ремень с собой, кстати, еще есть запасной ремень для генератора.

Замена лампочек и прочих расходников не беру, так как лампочки менять приходится довольно часто.Масло и фильтр для своей ласточки я менял не так, как написано в инструкции по эксплуатации автомобиля через 10 км, а в два раза чаще, то есть через 000 км. Просто привычка осталась со времен СССР, когда все было как вода, стоило копейки и брать можно куда угодно. Стараюсь заливать только полусинтетический Mobil Super, двигатель на нем работает просто супер, тихо и плавно, выхлоп идеально чистый, как у новой машины.

За все время эксплуатации участились неисправности десятой модели, стали выходить из строя те детали, которые по идее должны были проработать еще минимум 5 лет.Например, задние амортизаторы, оба протекали, хотя я никогда не возил большие грузы и вел машину очень аккуратно, по ямкам и плохим дорогам всегда ехал спокойно, не более 40 км / ч. Ладно, стойки просто стучали, но нет, протекли, и кроме замены выхода больше не было. У кого десяток, тот знает, что стоимость этих запчастей очень немаленькая, а если учесть замену, то получается вдвое дороже.

После всех этих неисправностей моя десятка начала новую жизнь, проехав уже более 15 км после последнего ремонта.Поломок больше нет, но состояние кузова авто оставляет желать лучшего, металл отечественного авто не щадит коррозия. Нижние края дверей и крыльев уже полностью желтые, а кое-где даже сквозная ржавчина.

Вам придется так путешествовать еще год, а потом придется перекрашивать кузов, либо продавать его в таком состоянии. Даже антикор не помогает нашей машине, наверное, качество антикоррозийной обработки такое же, как у российского металла.Все-таки пришел к выводу, что для тех денег, за которые я взял десятку, это было слишком дорого. А если посмотреть цены на нынешнее десятое семейство Богдан украинской сборки, то цены на эти автомобили меня еще больше удивляют. Как известно, качество сборки украинских Богданов 2110 и 2111 на порядок хуже российской сборки.

АНАЛОГИЧНЫЕ ИЗДЕЛИЯ

Замена своими руками, рекомендации

Без горючего, как вы понимаете, никуда не уехать на машине.Ну разве что ты его сзади толкнешь или теребишь на буксирном тросе в другую машину.

Но топливо другое, плюс может и в нем есть всякие примеси, смолы, конденсат, пыль, грязь. Для защиты топлива от всего этого нужен топливный фильтр ВАЗ 2110. Со временем фильтр теряет былую эффективность, не справляется с поставленными перед ним задачами. Следовательно, топливо поступает в некачественный двигатель, что провоцирует рост расхода топлива, ускоряя выход из строя расходных материалов и снижая ресурс двигателя.

Зачем делать замену

Как мы уже отмечали, фильтр служит для очистки топлива от всевозможных примесей. Если от них не избавиться, это может привести к печальным последствиям:

  • Наличие примесей смол отрицательно сказывается на питании двигателя;
  • Если в топливо попадет конденсат, начнется процесс коррозии внутри мотора и его элементов, в зимний период времени с запуском силового агрегата могут возникнуть проблемы, так как высота над уровнем моря образуется в топливе линия;
  • Примеси в топливе отражаются в мощности, которая может заметно снижаться при загрязненном фильтре.

Своевременно заменив этот элемент, можно избежать множества проблем и поломок. Срок службы топливного фильтра зависит от нагрузки на двигатель и автомобиль, а также от качества залитого топлива.

Согласно инструкции по эксплуатации, на ВАЗ 2110 менять топливный фильтр каждые 20 тысяч километров пробега. Хотя если условия эксплуатации машины экстремальные, а качество используемого топлива оставляет желать лучшего, то чистящий элемент придется гораздо чаще.

Если нужно поменять элемент

Вы обязательно заметите, если машина не заводится. Плюс во время поездок двигатель может таращиться рысью. Это говорит о том, что, скорее всего, был забит топливный фильтр. Следовательно, требуется его замена.

У автомобиля ВАЗ 2110 он находится прямо за бензобаком. Специальный насос подает топливо в силовой агрегат, а фильтр задерживает всевозможные примеси, не давая им попасть в топливопровод и топливно-воздушную смесь.

Подготовительные мероприятия

Нет времени на замену топливного фильтра. Процесс прост и не требует подключения к работе опытных специалистов. К тому же услуги мастеров СТО дороги. Вы можете сделать все сами и не менее качественно, чем опытные специалисты.

Для начала возникает набор инструментов и вспомогательных материалов, в который входят:

  • Набор ключей на 17 и 19 миллиметров;
  • Смазка Всемогущий препарат WD40;
  • Емкость для слива излишков топлива и непереработанного топлива на фильтре;
  • Тряпка сухая без ворса;
  • Перчатки и закрытая обувь.

Сразу скажем, если вы не хотите или не готовы выполнять такую ​​работу своими руками, еще не поздно остановиться. Вы можете поручить свой ВАЗ 2110 и замену топливного фильтра на нем мастерам. Это будет стоить денег, но вы гарантируете себе качественно выполненную задачу.

Если вас все равно не пугают, то продолжайте.

Есть несколько советов от опытных профессионалов, которые позволяют более грамотно и правильно провести операцию по замене очистителя топлива на автомобиле.

  1. Пониженное давление топлива. С его помощью менять фильтр довольно удобно. Это делается перед началом замены элемента. Снимите предохранитель с топливного насоса и запустите двигатель. Он должен какое-то время поработать, после чего он заглохнет. Увы, не все автовладельцы знают о необходимости выполнения такой процедуры. Тем не менее, это существенно помогает.
  2. Заменить на подъемник, с помощью которого автомобиль поднимается над уровнем пола. Многие занимаются работой с использованием смотровой ямы, что тоже вполне приемлемо.Но с точки зрения комфорта лучше иметь лифт. Самое главное — найти фильтр. Он представлен в виде цилиндра и находится в непосредственной близости от балки на днище автомобиля. Его крепление к автомобилю осуществляется фиксаторами. Найти его достаточно легко, ведь к фильтру идут две трубки — шланг подачи топлива.
  3. Если есть остатки бензина в системе, обязательно подготовьте емкость для их слива. Помните, что в системе есть определенное давление, которое спровоцирует подачу довольно сильной струи топлива при демонтаже шлангов.
  4. В процессе замены топливного фильтра рекомендуется обратить внимание на регулятор давления топлива. Часто выходит из строя, плюс, если он прослужит на машине достаточно долго, не лишним будет поменять его одновременно со сменой очистителя топлива.

Меры безопасности

Помните, вы работаете с топливом. Следовательно, вам нужно защитить себя и все вокруг. Для этого вам необходимо:

  • Не курить во время ремонта.Даже небольшой пожар может привести к крупномасштабному пожару, который может распространиться далеко за пределы вашего гаража. Особенно если вы находитесь в гаражном кооперативе;
  • Иметь исправный огнетушитель в непосредственной близости от рабочего места;
  • Для обеспечения вентиляции рабочей зоны. Лучше всего работать на улице, но так как смотровой ямы может и не быть, но организовать подъемник, открыть дверь машины или даже включить вентилятор так, чтобы он вытеснил топливную пару из гаража, практически невозможно. на улицу;
  • При попадании топлива на кожу обязательно промойте участок с мылом.

Меняем фильтр

Теперь переходим непосредственно к процедуре замены элемента топливной системы. Помните, переходя к фильтру, вы должны осмотреть остальные агрегаты, узлы и детали, проверить их на целостность. При обнаружении повреждений обязательно замените новые.

Из инструментов вам понадобится:

  • Набор ключей на 10, 17 и 19;
  • Новый качественный фильтр;
  • Плоскогубцы;
  • Отвертки.

Следующая последовательность выглядит следующим образом:

  1. Отсоединить провода от АКБ.
  2. Ключом на 17 миллиметров откручиваем штуцер, а сам топливный фильтр держим ключом на 19.
  3. Подготовьте емкость, в которой будут сливаться остатки топлива.
  4. Таким же образом откручиваем еще один штуцер, находящийся на другой части фильтрующего устройства.
  5. Ключом на 10 ослабить крепление хомута. В определенный момент фильтр освободится, и вы легко сможете его извлечь.
  6. Выньте фильтр из специального держателя.
  7. На наконечнике уплотнительные кольца. Обязательно снимите их и проверьте на целостность. Если есть повреждения, обязательно установите новые целые уплотнительные кольца.
  8. Замените старый фильтр, установив на его место новый.
  9. Не забывайте о важности соблюдения полярности. Посмотрите на стрелку, нанесенную на корпус фильтрующего устройства. Надо совпадать с тактами на бензине.
  10. Для сборки системы с новым топливным фильтром выполните процедуру, обратную разборке.
  11. Если хомут, замки или застежки повреждены, изношены, замените их на новые.
  12. 12, если у вас новая модификация ВАЗ 2110, топливный фильтр можно установить с помощью защелки. Посмотрите, насколько крепко держатся эти защелки. Со временем они ослабевают, из-за чего качество фильтрующего элемента ухудшается до бензина.

Пройдя процедуру замены столь важного элемента топливной системы, срок службы вашего автомобиля значительно увеличится, топливо будет обрабатываться эффективнее, мощность останется на высоком уровне, а расход топлива порадует твой карман.

Периодически проверяйте состояние фильтра, а также обращайте внимание на поведение самой машины. Он может много говорить о неисправностях. А чтобы узнать, как их определять, достаточно просто изучить инструкцию по эксплуатации своей «десятки». Есть большой объем очень полезной информации, которая вам пригодится при ремонте или простой профилактике машины.

Устройство системы отопления и вентиляции ВАЗ 2110, ВАЗ 2111, ВАЗ 2112, Lada Ten

Инструкция по ремонту отопителя Лада 2110, порядок замены деталей отопителя и системы вентиляции Лада 2111, этапы снятия и установки системы обогрева электродвигателя ВАЗ 2111, ВАЗ 2112, ВАЗ 2110.Система отопления и устройство вентиляции отопителя, ремонт отопителя салона ВАЗ 2110, ВАЗ 2111, ВАЗ 2112 своими руками Кузовной ремонт Замена отопителя своими руками

Каналы обогревателя и элементы управления

1 — Воздуховод обогрева задней части кабины
2 — Облицовка туннеля пола
3 — Воздуховоды обогрева ног
4 — Форсунки центральной вентиляции салона
5 — Боковые форсунки вентиляции салона
6 — Форсунки обогрева передней двери
7 — рычаг управления системой обогрева салона
8 — Корпус распределителя воздуха
9 — Клапан ножного обогрева
10 — Клапан обогрева лобового стекла
11 — обогреватель


Детали обогревателя

1 — Электропневматический клапан
2 — Передний обогреватель
3 — Водозаборный щиток
4 — Клапан рециркуляционного клапана
5 — Клапан рециркуляции воздухозаборника
6 — Задний корпус обогревателя больницы
7 — Клапан канала обогревателя
8 — Заслонка управления обогревателем
9 — радиатор
10 — кожух радиатора отопителя
11 — штуцер парового шланга
12 — крышка бокового шланга
13 — сливной шланг
14 — электродвигатель отопителя с h вентилятор
15 — Корпус электродвигателя
16 — Контрольная площадка рычага привода привода заслонки обогревателя
17 — Рычаг привода привода обогревателя
18 — МИКРОДВИГАТЕЛЬ ПРИВОДА ЯЩИКА
19 — резистор
20 — Крышка крышки подогревателя

ВАЗ 2110 Вентиляция салона — Приточно-вытяжной: воздух поступает в салон через отверстия в накладках окон (самопроизвольно — при движении автомобиля или принудительно — при работающем вентиляторе отопителя) и проходит через щели между обивкой и внутренними панелями салона. дверь, а затем через отверстия в торцах Двери.В этих отверстиях устанавливаются клапаны, пропускающие воздух наружу, но не позволяющие ему попасть в машину. Такая конструкция улучшает теплоизоляцию кабины.

Воздух, поступающий в салон, при необходимости нагревается через радиатор отопителя ВАЗ 2110, и распределяется в соответствии с положением ручки регулировки расхода воздуха. Основная часть воздуха направляется на лобовое стекло и — через блокираторы, перекрытые створкой — на боковые окна и центральную часть салона.Также воздух подается к ногам водителя и сидящего впереди пассажира через две пары дефлекторов (одна пара — на уровне колен, другая — на полу) и к ногам задних пассажиров через подушку. в полу тоннель и два воздуховода под передними сиденьями.

Для ускорения прогрева салона и предотвращения попадания наружного воздуха в салон (при пересечении загорелых, задымленных, окрашенных участков дороги) служит система рециркуляции воздуха. При смешивании кнопки рециркуляции (на панели приборов) открывается электропневмозахват, и под действием разрежения во впускном трубопроводе заслонки системы рециркуляции перекрывают доступ наружного воздуха в салон автомобиля.Таким образом, работа системы рециркуляции возможна только при работающем двигателе. При этом при включении вентилятора воздух в салоне ВАЗ 2112 продолжает циркуляцию, проходя по воздуховодам отопителя.

Вентилятор имеет три режима работы: низкоскоростной, средний и автоматический по выбору (определяется блоком управления). Электродвигатель вентилятора — коллекторный, постоянного тока, с возбуждением от постоянных магнитов. Сила тока при максимальной скорости вращения — 14 А.В зависимости от выбранной скорости мотор ВАЗ 2112 подключается к бортовой сети автомобиля напрямую (максимальная скорость) или через дополнительный резистор. Последний имеет две спирали сопротивлением 0,23 Ом и 0,82 Ом. Если в цепь включены обе спирали, вентилятор вращается с малой скоростью, если в среднем только одна (0,23 Ом).

Не рекомендуется собирать крыльчатку вентилятора из вала электродвигателя — можно нарушить балансировку. Ремонт электродвигателя не подлежит (за исключением зачистки коллектора), при выходе из строя его следует заменить на крыльчатку вентилятора.

Радиатор отопителя установлен под приборной панелью ВАЗ 2110 горизонтально в пластиковом кожухе и состоит из двух пластиковых бачков (левый — с парообразным фитингом) и двух рядов алюминиевых трубок с выдавливаемыми пластинами. В зависимости от положения заслонок через радиатор проходит часть закрытого воздуха (в крайних положениях заслонки проходит весь воздух или не проходит совсем), остальная его часть проходит через радиатор. В отличие от прежних моделей ваз, здесь нет крана, перекрывающего поток охлаждающей жидкости, таким образом, при работающем двигателе всегда нагревается радиатор отопителя.Такая конструкция обеспечивает небольшую инерционность системы ВАЗ 2111 (заданная температура воздуха достигается быстрее) и отсутствие протечек, связанных с негерметичностью крана.

Управление отопителем осуществляется командами электронного блока управления. Температура воздуха в салоне устанавливается ручкой регулятора (клапана температуры) с соответствующим делением шкалы (от 16 ° C до 30 ° C, с интервалом 2 ° C). Устройство считывает информацию о температуре в салоне с датчика температуры, расположенного на потолке и оснащенного микроверантатором.Затем, в зависимости от разницы температур, он включает микромотор, управляя клапаном нагревателя, и выбирает скорость вентилятора, если ручка управления вентилятором установлена ​​в положение «A». Микромотор снабжен датчиком положения клапана отопителя ВАЗ 2112 (кольцевым резистором). Сигнал с датчика поступает в блок управления, который выключает микромотор, как только заслонка достигает заданного положения.

Для точной настройки блока управления на нем есть ходовой винт. Чтобы проверить точность контроля температуры, закройте все двери и окна, поместите контрольный термометр рядом с датчиком температуры, установите ручку управления вентилятором в положение A, и параметр температуры будет на 2 ° C выше температуры в салоне, измеренной термометром. .Если через 15 минут фактическая температура в салоне не будет соответствовать указанной, выньте контроллер из розетки и поверните регулировочный винт по часовой стрелке — для увеличения температуры и противодействия — для уменьшения. После регулировки еще раз проверьте работу блока управления.

Блок управления, датчик температуры с микроконтроллером ВАЗ 2111, микромотор и датчик положения заслонок отопителя малопригодны и при невозможности замены на новые.

Система отопления ВАЗ 2110, ВАЗ 2111, ВАЗ 2112

Система отопления и вентиляции

Устройство системы отопления и вентиляции салона ВАЗ 2110, ВАЗ 2111, ВАЗ 2112

Замена датчика температуры воздуха в салоне

Снятие и установка датчика температуры воздуха в салоне ВАЗ 2110, ВАЗ 2111, ВАЗ 2112

Замена контроллера отопителя

Снятие и установка контроллера АСУ ВАЗ 2110, ВАЗ 2111, ВАЗ 2112

Замена переключателя рециркуляции

Снятие и установка выключателя рециркуляции воздуха 2110, ВАЗ 2111, ВАЗ 2112

Замена троса сцепления своими руками

Сцепление в автомобиле играет очень важную роль.Этот блок на время отсоединяет двигатель и коробку. После включения передачи эти шестерни снова включаются. На отечественных автомобилях ВАЗ эту функцию выполняет трос сцепления. 2110 не исключение. Со временем этот элемент выходит из строя. А сегодня мы рассмотрим, как производится замена троса сцепления ВАЗ-2110 со снятием дворника и без его снятия.

Устройство

На современных автомобилях вилка сцепления приводится в движение гидроприводом. Главный и рабочий цилиндры сцепления включены.На ВАЗ-2110 эта вилка перемещается механически, с помощью троса (аналогично акселератору).

Сам привод сцепления состоит из нескольких элементов:
  • Оболочка кабеля.
  • Монтажные скобы.
  • Нижний конец оболочки кабеля.
  • Регулировочная гайка.
  • Защитный чехол для кабеля.
  • Верхний наконечник гильзы.
  • Упорная пластина.
  • Герметик.

Весь механизм управляется педалью сцепления. Он подвешен на отдельном кронштейне.Нажимая на нее, водитель перемещает вилку сцепления. Это, в свою очередь, отделяет коробку от маховика двигателя с корзиной и фрикционным диском. После включения нужной передачи под действием возвратной пружины педаль перемещается вверх. Фрикционный диск входит в зацепление с маховиком. Передача крутящего момента производится на коробку, а затем на ведущие колеса. Накопитель имеет довольно простое устройство, поэтому с проблемой замены кабеля владельцы часто не сталкиваются. Однако, если он будет прерван, вы сразу это заметите.Коробки передач не включаются нормально.

Почему это происходит?

В целом кабель очень надежный элемент, сломать его сложно. Как правило, такая поломка происходит из-за большой нагрузки на деталь (или машина проехала более 300 тысяч километров).

Основной признак неисправности — вышедшая из строя одна педаль сцепления. Также учтите, что эта особенность наблюдается при поломке вилки сцепления. Его ресурс на порядок меньше. Но в любом случае без захвата добраться до сервиса можно самостоятельно.Для этого автомобиль заводится на первой передаче и трогается с места вместе с запуском двигателя. Переключение на следующую скорость осуществляется перегазовкой. Добираясь до места ремонта, избегайте больших перекрестков. Иначе вы вымрете «на передаче».

Инструменты

Для выполнения этой операции нам понадобится минимальный набор инструментов. Среди них нужно подготовить ключи «на 8», «на 17» и «на 19». Еще нам понадобится отвертка Phillips. Замена троса сцепления ВАЗ-2110 своими руками может производиться двумя способами:

  1. С снятием дворника и оборки.
  2. Без снятия.

Рассмотрим оба варианта подробнее.

Номер метода 1

Этот метод занимает немного больше времени. Однако демонтаж таких элементов, как дворник и жабо (это декоративная панель, которая находится под «дужками» дворников) значительно облегчит процесс замены троса. Итак, с чего начать работу? Сначала необходимо гаечным ключом снять дворник, а затем пластиковую крышку под ним.

Итак освобождаем трос сцепления 2110 ВАЗ от вил. Сдвигаем крышку с наконечника троса и откручиваем гайку, с помощью которой наконечник крепится к кронштейну на трансмиссии. Второй ключ («на 19») держите наконечник от поворота. Вытаскиваем деталь из застежек. Кронштейн наконечника снимается со шпилек. Затем открутите винт держателя защитной крышки. Последний немного отгибается в сторону. Итак, мы можем добраться до конца троса сцепления. С помощью отвертки снимите стопорный зажим.Извлеките кончик. Далее идем в салон.
Здесь нам нужно открутить болт, с помощью которого трос крепится к педали. Демонтируем ввод и осматриваем его техническое состояние. При необходимости произведем замену. Не забываем о смазке. На автомобиле ВАЗ-2110 замена троса сцепления не обходится без его предварительной обработки «Литолом». Собирать в обратном порядке.

Способ № 2

Теперь рассмотрим, как на автомобиле ВАЗ-2110 произвести замену троса сцепления без снятия стеклоочистителя и декоративной накладки.Сначала подбираем ключ «на 19» и откручиваем фиксатор троса. Снимите наконечник с вилки выключения сцепления.

Затем переместитесь в салон и ключом «На 8» открутите гайку крепления элемента к педали. Последний немного приподнимаем и поддеваем зажимом, после чего отсоединяем зажим. Далее из салона можно полностью снять трос. Также установлен новый элемент из салона. Запихиваем в моторный отсек и фиксируем на месте. Соберите в обратном порядке.

Регулировка

Независимо от того, каким способом была проведена на автомобиле ВАЗ-2110 замена троса сцепления, после рабочих работ элемент необходимо отрегулировать. Весь смысл операции заключается в том, чтобы установить свободный ход педали.

Расстояние между полом и верхом положение рычага сцепления должно быть 12,5-13 сантиметров. Замерить расстояние можно обычной рулеткой. Визуально он должен находиться на одном уровне с акселератором, а также с педалью тормоза. Для регулировки зазора нужно гаечным ключом ослабить гайку на кронштейне трансмиссии.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
