Тормоза ваз 2110 передние: Тормозная система ВАЗ 2110, 2111, 2112

Содержание

Устройство передних тормозных механизмов Ваз 2110, Ваз 2111, Ваз 2112, ремонт

ВАЗ

/

2110, 2111, 2112

/

ремонт

/

тормозная система

/

передние тормоза

Устройство передних тормозных механизмов Ваз 2110, Ваз 2111, Ваз 2112, ремонт

. Ремонт передних тормозов, инструкции по ремонту и замене деталей переднего тормозного механизма лада 2110, порядок снятия и установки суппорта лада 2112, замена шлангов ваз 2111, ваз 2112, ваз 2110. Эксплуатация и ремонт тормозной системы лада 2110. Обслуживание передних и задних тормозных механизмов лада 2112. Регулировка привода тормозов лада 2111

Вывешиваем и снимаем переднее колесо ваз 2110. Отгибаем края стопорной пластины нижнего болта крепления колесного цилиндра к направляющему пальцу. Придерживая рожковым ключом "на 17" направляющий палец, ключом "на 13" отворачиваем нижний болт. .. ...и вынимаем его вместе с пластиной. Поддев отверткой, поднимаем суппорт с цилиндром вверх. Извлекаем из направляющей тормозные колодки ваз 2110. Перед

Вывешиваем и снимаем переднее колесо. Для снятия колесного цилиндра ваз 2110 расконтриваем и ключами "на 13" и "на 17" отворачиваем два болта крепления цилиндра к направляющим пальцам. Разъединяем гибкий шланг и тормозную трубку ваз 2112. Выводим муфту шланга из держателя амортизаторной стойки (см. Снятие переднего тормозного шланга). Снимаем колесный цилиндр в сборе с суппортом. Зажав суппорт в тиски

Вывешиваем и снимаем переднее колесо ваз 2112. Придерживая ключом "на 15" наконечник тормозного шланга ваз 2110, ключом "на 10" отворачиваем штуцер трубки. Чтобы тормозная жидкость не вытекала из трубки, надеваем на ее конец защитный колпачок от штуцера прокачки. При сильном окислении гайки трубки следует воспользоваться специальным ключом "на 10", охватывающим пять граней гайки. Извлекаем из резиновых



Тормозная система ВАЗ 2110, схема

В тормозной системе ВАЗ 2110 используется гидравлический привод, двухконтурный диагональный, с вакуумным усилителем и регулятором давления жидкости для задних колес.

На передних колесах используется дисковые механизмы, сзади – барабанные.

Устройство

Состоит тормозная система ВАЗ-2110 из главного цилиндра с установленным бачком для жидкости, из которого выходят магистрали двух контуров.

Принципиальная схема представлена ниже.



Один контур взаимодействует с механизмами переднего правого и заднего левого колес, второй – наоборот, поэтому и диагональная система.

Между педалью и цилиндром расположен вакуумный усилитель неразборного типа.

Магистрали передних колес обоих контуров, выходящие из главного цилиндра, идут непосредственно к рабочим цилиндрам суппортов.

Магистрали, идущие к задним механизмам, сначала подводятся к регулятору давления, а уже от него к самим механизмам.

Данный регулятор предназначен для корректировки давления жидкости в магистралях при разных нагрузках на задней оси.

Принцип работы

Водитель нажимает на педаль тормоза, шток, идущий от педали, связан с вакуумным усилителем, который дополнительно усиливает нажим.

От вакуумного усилителя тоже идет шток, связанный с поршнем главного цилиндра.

Жидкость в магистралях передних колес давит на поршень рабочего цилиндра, тот прижимает одну колодку к диску, одновременно суппорт смещается и прижимает вторую колодку.

В это же время жидкость идет по магистралям задних механизмов в регулятор, где давление корректируется и дальше уже к самим механизмам.

Там жидкость давит на поршни рабочих цилиндров, те выходят из цилиндра и разжимают колодки, прижимая их к тормозному барабану.

Полная схема показана ниже.

Диагностика

Тормозной механизм ВАЗ 2110 периодически должен подвергаться диагностике, обслуживанию и, если надо – ремонту.

Так, у этого авто диагностируется общая эффективность торможения.

ЧИТАЙТЕ ПО ТЕМЕ: Неисправности ВАЗ 2110 и других автомобилей серии.

Обслуживание

Сводится к проверке состояния колодок, барабанов и дисков, проверке и регулировке свободного хода педали, периодической замене жидкости, проверке резиновой части магистралей на наличие протекания.

Проверке состояния манжетов рабочих цилиндров и прокачке системы для удаления из нее воздуха.

Читайте по теме: Что нужно делать если появился воздух в тормозной системе.

Все элементы тормозов ВАЗ 2110 – ремонтируемы, кроме вакуумного усилителя и резиновых частей магистралей.

Усилитель и резиновые магистрали не ремонтируемы, поэтому при возникновении проблем они заменяются.

Ремонт главного цилиндра сводится к замене всех резиновых элементов (манжетов, прокладок).

Выполняется он при обнаружении протекания жидкости из него. То же касается и рабочих цилиндров.

Ремонт тормозных механизмов ВАЗ 2110 включает в себя замену колодок, дисков и барабанов, если обнаружен их сильный износ.

Как правильно прокачать тормоза на ВАЗ-2110: фото и видео

Прокачка тормозов на любом автомобиле проводится не только после ремонта элементов системы, тормозных цилиндров, замены элементов магистрали, уплотнителей. Время от времени появляется необходимость в удалении воздуха из системы после закипания жидкости, завоздушивании при падении уровня жидкости в бачке, утечке, а также после любой разгерметизации тормозной магистрали. Процесс прокачки тормозов ВАЗ-2110 прост, работа не занимает много времени, кроме того, все можно выполнить самому, если не удалось найти помощника.

Схема прокачки тормозов на ВАЗ-2110

Тормозная система ВАЗ-2110 имеет два контура, работающих по диагональной схеме. Этим продиктован порядок удаления воздуха из системы. Выполняя работу, необходимо обязательно следовать такой последовательности прокачки:

  1. Правое заднее колесо.
  2. Переднее левое.
  3. Заднее левое.
  4. Переднее правое.

Порядок прокачки тормозной системы ВАЗ-2110 и модификаций.

Необходимые материалы

Перед началом прокачки необходимо запастись тормозной жидкостью для долива.

Запасаемся тормозной жидкостью определенной марки, а если марка нам не известна – готовимся к её полной замене.

При этом важно помнить, что жидкость должна быть именно той марки, которая была использована ранее. Ели мы не уверены в том, какая тормозная жидкость залита в систему ВАЗ-2110, лучше перестраховаться и заменить её полностью. В противном случае, при смешивании жидкостей разных типов, в системе могут образоваться сгустки, что выведет тормоза из строя.

Также для работы будет необходима прозрачная ёмкость, до половины наполненная жидкостью, шланг для штуцера длиной около 40-50 см, накидной ключ с вырезанным сегментом (штуцерный ключ).

Прокачка тормозов с помощником

Потребуется помощник. Поехали.

  1. Открываем крышку бачка с жидкостью и доливаем её до максимально допустимой отметки.

    Доливаем тормозуху в бачок.

  2. Очищаем колёсный тормозной механизм и снимаем защитный резиновый колпачок.

    Снимаем защитный колпачок со штуцера правого заднего колеса.

  3. Если автомобиль установлен на подъёмнике (колеса в вывешенном состоянии), блокируем регулятор давления задних тормозов. Для этого достаточно вставить любую пластину или подходящую отвёртку между поршнем и опорной пяткой.

    Блокируем «колдун», если нужно.

  4. Надеваем шланг на штуцер, второй конец шланга опускаем в сосуд с жидкостью.

    Надеваем шланчик на штуцер, подсоединяем к емкости и наливаем в ней тормозную жидкость.

  5. Просим помощника плавно и медленно нажимать на педаль тормоза пять-семь раз, соблюдая интервал в 2-3 секунды. Педаль фиксируется в нижнем положении.
  6. В это время мы откручиваем штуцер на пол оборота и выпускаем жидкость с пузырьками воздуха в сосуд.
  7. Закручиваем штуцер, после этого помощник отпускает педаль.
  8. Проверяем уровень тормозной жидкости в бачке, доливаем, если нужно.
  9. Повторяем процесс до тех пор, пока пузырьки воздуха не перестанут выделяться.
  10. Снимаем шланг, вытираем штуцер и надеваем колпачок.

    Прокачиваем остальные тормозные механизмы в порядке очередности.

Далее прокачиваем тормозные механизмы остальных колес, согласно порядку прокачки.

Прокачиваем тормоза самостоятельно, без помощника

Если не удалось найти ассистента — не беда.

Чтобы одному прокачать тормоза, понадобится крышка от бачка, шланг и сосок для бескамерной шины.

Прокачаем сами, но для этого нужно запастись крышкой от тормозного бачка старого образца, без указателя уровня жидкости. Ещё понадобится обычный ниппель от автомобильной камеры и сверло на 14. Высверливаем в центре крышки отверстие, вставляем ниппель. Приспособление готово. Переходим к прокачке:

  1. Доливаем жидкость в бачок до максимума.
  2. Закрываем бачок нашей крышкой с ниппелем.

    Накручиваем крышку с прокладкой на бачок.

  3. Берём запаску и соединяем шлангом ниппель запаски с ниппелем бачка. Таким образом, давление на жидкость в системе обеспечено. Запаса давления в колесе хватит с избытком для полной прокачки системы. При этом нежелательно превышать давление в одну атмосферу. Вместо запаски можно использовать насос или компрессор, но при этом следить за давлением.

    Другой конец шланга прикрепляем к ниппелю камеры.

  4. Процедура и порядок прокачки ничем не отличается от удаления воздуха из системы с помощью ассистента. Кроме того, нужно так же внимательно следить за уровнем жидкости, чтобы система не захватила воздух.

    Для удобства в шланг можно врезать краник от пневмосистемы.

Заключение

По окончании работы проверяем уровень жидкости в бачке, педаль должна быть тугой с минимальным свободным ходом. Удачной работы, крепких тормозов и приятных путешествий!

Видео про ещё один способ прокачки тормозов без помощника

Передние тормоза ваз 2110 устройство


Тормозная система ВАЗ 2110.(2112). Ремонт и особенности

1 – тормозной механизм переднего колеса; 2 – трубопровод контура «левый передний–правый задний тормоза»; 3 – главный цилиндр гидропривода тормозов; 4 – трубопровод контура «правый передний–левый задний тормоза»; 5 – бачок главного цилиндра; 6 – вакуумный усилитель; 7 – тормозной механизм заднего колеса; 8 – упругий рычаг привода регулятора давления; 9 – регулятор давления; 10 – рычаг привода регулятора давления; 11 – педаль тормоза; А – гибкий шланг переднего тормоза; В – гибкий шланг заднего тормоза

На автомобиле применена рабочая тормозная система с диагональным разделением контуров, что обеспечивает высокую активную безопасность автомобиля. Один контур гидропривода обеспечивает работу правого переднего и левого заднего тормозных механизмов, другой – левого переднего и правого заднего.

При отказе одного из контуров рабочей тормозной системы используется второй контур, обеспечивающий остановку автомобиля с достаточной эффективностью.

В гидравлический привод включены вакуумный усилитель 6 и двухконтурный регулятор 9 давления задних тормозов.

Стояночная тормозная система имеет привод на тормозные механизмы задних колес.

Вакуумный усилитель

1 – корпус вакуумного усилителя; 2 – чашка корпуса усилителя; 3 – шток; 4 – регулировочный болт; 5 – уплотнитель штока; 6 – уплотнительное кольцо фланца главного цилиндра; 7 – возвратная пружина диафрагмы; 8 – шпилька усилителя; 9 – фланец крепления наконечника; 10 – клапан; 11 – наконечник шланга; 12 – диафрагма; 13 – крышка корпуса усилителя; 14 – уплотнительный чехол; 15 – поршень; 16 – защитный чехол корпуса клапана; 17 – воздушный фильтр; 18 – толкатель; 19 – возвратная пружина толкателя; 20 – пружина клапана; 21 – клапан; 22 – втулка корпуса клапана; 23 – буфер штока; 24 – корпус клапана; А – вакуумная камера; В – атмосферная камера; С, D – каналы

Резиновая диафрагма 12 вместе с корпусом 24 клапана делят полость вакуумного усилителя на две камеры: вакуумную А и атмосферную В. Камера А соединяется с впускной трубой двигателя через обратный клапан наконечника 11 и шланг.

Корпус 24 клапана пластмассовый. На выходе из крышки он уплотняется гофрированным защитным чехлом 16. В корпусе клапана размещен шток 3 привода главного цилиндра с опорной втулкой, буфер 23 штока, поршень 15 корпуса клапана, клапан 21 в сборе, возвратные пружины 19 и 20 толкателя и клапана, воздушный фильтр 17, толкатель 18.

При нажатии на педаль перемещается толкатель 18, поршень 15, а вслед за ними и клапан 21 до упора в седло корпуса клапана. При этом камеры А и В разобщаются. При дальнейшем перемещении поршня его седло отходит от клапана и через образовавшийся зазор камера В соединяется с атмосферой. Воздух, поступивший через фильтр 17, зазор между поршнем и клапаном и канал D, создает давление на диафрагму 12. За счет разности давления в камерах А и В корпус клапана перемещается вместе со штоком 3, который действует на поршень главного цилиндра.

При отпущенной педали клапан 21 отходит от седла корпуса и через образовавшийся зазор и канал С камеры А и В сообщаются между собой.

Привод регулятора давления

1 – регулятор давления; 2, 16 – болты крепления регулятора давления; 3 – кронштейн рычага привода регулятора давления; 4 – штифт; 5 – рычаг привода регулятора давления; 6 – ось рычага привода регулятора давления; 7 – пружина рычага; 8 – кронштейн кузова; 9 – кронштейн крепления регулятора давления; 10 – упругий рычаг привода регулятора давления; 11 – серьга; 12 – скоба серьги; 13 – шайба; 14 – стопорное кольцо; 15 – палец кронштейна; А, В, С – отверстия

Регулятор давления

1 – корпус регулятора давления; 2 – поршень; 3 – защитный колпачок; 4, 8 – стопорные кольца; 5 – втулка поршня; 6 – пружина поршня; 7 – втулка корпуса; 9, 22 – опорные шайбы; 10 – уплотнительные кольца толкателя; 11 – опорная тарелка; 12 – пружина втулки толкателя; 13 – кольцо уплотнительное седла клапана; 14 – седло клапана; 15 – уплотнительная прокладка; 16 – пробка; 17 – пружина клапана; 18 – клапан; 19 – втулка толкателя; 20 – толкатель; 21 – уплотнитель головки поршня; 23 – уплотнитель штока поршня; 24 – заглушка; А, D – камеры, соединенные с главным цилиндром; В, С – камеры, соединенные с колесными цилиндрами задних тормозов; К, М, Н – зазоры

Регулятор давления регулирует давление в гидравлическом приводе тормозных механизмов задних колес в зависимости от нагрузки на заднюю ось автомобиля. Он включен в оба контура тормозной системы и через него тормозная жидкость поступает к обоим задним тормозным механизмам.

Регулятор давления 1 (рис. Привод регулятора давления) крепится к кронштейну 9 двумя болтами 2 и 16. При этом передний болт 2 одновременно крепит вильчатый кронштейн 3 рычага 5 привода регулятора давления. На пальце этого кронштейна шарнирно штифтом 4 крепится двухплечий рычаг 5. Его верхнее плечо связано с упругим рычагом 10, другой конец которого через серьгу 11 шарнирно соединяется с кронштейном рычага задней подвески.

Кронштейн 3 вместе с рычагом 5 за счет овальных отверстий под болт крепления можно перемещать относительно регулятора давления. Этим самым регулируется усилие, с которым рычаг 5 действует на поршень регулятора (см. подраздел 6.4.2). В регуляторе имеется четыре камеры: А и D (рис. Регулятор давления) соединяются с главным цилиндром, В – с левым, а С – с правым колесными цилиндрами задних тормозов.

В исходном положении педали тормоза поршень 2 (см. рис. Регулятор давления) поджат рычагом 5 (см. рис. Привод регулятора давления) через пластинчатую пружину 7 к толкателю 20 (см. рис. Регулятор давления), который под этим усилием поджимается к седлу 14 клапана 18. При этом клапан 18 отжимается от седла и образуется зазор Н, а также зазор К между головкой поршня и уплотнителем 21. Через эти зазоры камеры А и D сообщаются с камерами В и С.

При нажатии на педаль тормоза жидкость через зазоры К и Н и камеры В и С поступает в колесные цилиндры тормозных механизмов. При увеличении давления жидкости возрастает усилие на поршне, стремящееся выдвинуть его из корпуса. Когда усилие от давления жидкости превысит усилие от упругого рычага, поршень начинает выдвигаться из корпуса, а вслед за ним перемещается под действием пружин 12 и 17 толкатель 20 вместе с втулкой 19 и кольцами 10. При этом зазор М увеличивается, а зазоры Н и К уменьшаются. Когда зазор Н выберется полностью и клапан 18 изолирует камеру D от камеры С, толкатель 20 вместе с расположенными на нем деталями перестает перемещаться вслед за поршнем. Теперь давление в камере С будет изменяться в зависимости от давления в камере В. При дальнейшем увеличении усилия на педали тормоза давление в камерах D, В и А возрастает, поршень 2 продолжает выдвигаться из корпуса, а втулка 19 вместе с уплотнительными кольцами 10 и тарелкой 11 под усиливающимся давлением в камере В сдвигается в сторону пробки 16. При этом зазор М начинает уменьшаться. За счет уменьшения объема камеры С давление в ней, а значит, и в приводе тормоза нарастает и практически будет равно давлению в камере В. Когда зазор К станет равен нулю, давление в камере В, а значит, и в камере С будет расти в меньшей степени, чем давление в камере А за счет дросселирования жидкости между головкой поршня и уплотнителем 21. Зависимость между давлением в камерах В и А определяется отношением разности площадей головки и штока поршня к площади головки.

При увеличении нагрузки автомобиля упругий рычаг 10 (см. рис. Привод регулятора давления) нагружается больше и усилие от рычага 5 на поршень увеличивается, то есть момент касания головки поршня и уплотнителя 21 (см. рис. Регулятор давления) достигается при большем давлении в главном тормозном цилиндре. Таким образом эффективность задних тормозов с увеличением нагрузки увеличивается.

При отказе контура тормозов «левый передний – правый задний тормоза» уплотнительные кольца 10, втулка 19 под давлением жидкости в камере В сместятся в сторону пробки 16 до упора тарелки 11 в седло 14. Давление в заднем тормозе будет регулироваться частью регулятора, которая включает в себя поршень 2 с уплотнителем 21 и втулкой 7. Работа этой части регулятора, при отказе названного контура, аналогична работе при исправной системе. Характер изменения давления на выходе регулятора такой же, как и при исправной системе.

При отказе контура тормозов «правый передний – левый задний тормоза» давлением тормозной жидкости толкатель 20 с втулкой 19, уплотнительными кольцами 10 смещается в сторону поршня, выдвигая его из корпуса. Зазор М увеличивается, а зазор Н уменьшается. Когда клапан 18 коснется седла 14, рост давления в камере С прекращается, то есть регулятор в этом случае работает как ограничитель давления. Однако достигаемая величина давления достаточна для надежной работы заднего тормоза.

В корпусе 1 выполнено отверстие, закрытое заглушкой 24. Течь жидкости из-под заглушки при ее выдавливании свидетельствует о негерметичности колец 10.

Главный цилиндр с бачком

1 – корпус главного цилиндра; 2 – уплотнительное кольцо низкого давления; 3 – поршень привода контура «левый передний–правый задний тормоза»; 4 – распорное кольцо; 5 – уплотнительное кольцо высокого давления; 6 – прижимная пружина уплотнительного кольца; 7 – тарелка пружины; 8 – возвратная пружина поршня; 9 – шайба; 10 – стопорный винт; 11 – поршень привода контура «правый передний–левый задний тормоза»; 12 – соединительная втулка; 13 – бачок; 14 – датчик аварийного уровня тормозной жидкости; А – зазор

Главный цилиндр с последовательным расположением поршней. На корпусе главного цилиндра крепится бачок 13, в заливной горловине которого установлен датчик 14 аварийного уровня тормозной жидкости. Уплотнительные кольца 5 высокого давления и кольца заднего колесного цилиндра взаимозаменяемы.

Тормозной механизм переднего колеса

1 – тормозной диск; 2 – направляющая колодок; 3 – суппорт; 4 – тормозные колодки; 5 – цилиндр; 6 – поршень; 7 – сигнализатор износа колодок; 8 – уплотнительное кольцо; 9 – защитный чехол направляющего пальца; 10 – направляющий палец; 11 – защитный кожух

Тормозной механизм переднего колеса дисковый, с автоматической регулировкой зазора между колодками и диском, с плавающей скобой и сигнализатором износа тормозных колодок. Скоба образуется суппортом 3 и колесным цилиндром 5, которые стянуты болтами. Подвижная скоба крепится болтами к пальцам 10, которые установлены в отверстиях направляющей 2 колодок. В эти отверстия закладывается смазка, между пальцами и направляющей колодок установлены резиновые чехлы 9. К пазам направляющей поджаты пружинами тормозные колодки 4, из которых внутренняя имеет сигнализатор 7 износа накладок.

В полости цилиндра 5 установлен поршень 6 с уплотнительным кольцом 8. За счет упругости этого кольца поддерживается оптимальный зазор между колодками и диском.

Тормозной механизм заднего колеса

1 – гайка крепления ступицы; 2 – ступица колеса; 3 – нижняя стяжная пружина колодок; 4 – тормозная колодка; 5 – направляющая пружина; 6 – колесный цилиндр; 7 – верхняя стяжная пружина; 8 – разжимная планка; 9 – палец рычага привода стояночного тормоза; 10 – рычаг привода стояночного тормоза; 11 – щит тормозного механизма

Колесный цилиндр

1 – упор колодки; 2 – защитный колпачок; 3 – корпус цилиндра; 4 – поршень; 5 – уплотнитель; 6 – опорная тарелка; 7 – пружина; 8 – сухари; 9 – упорное кольцо; 10 – упорный винт; 11 – штуцер; А – прорезь на упорном кольце

Тормозной механизм заднего колеса (рис. Тормозной механизм заднего колеса) барабанный, с автоматическим регулированием зазора между колодками и барабаном. Устройство автоматического регулирования зазора расположено в колесном цилиндре. Его основным элементом является разрезное упорное кольцо 9 (рис. Колесный цилиндр), установленное на поршне 4 между буртиком упорного винта 10 и двумя сухарями 8 с зазором 1,25–1,65 мм.

Упорные кольца 9 вставлены в цилиндр с натягом, обеспечивающим усилие сдвига кольца по зеркалу цилиндра не менее 343 Н (35 кгс), что превышает усилие на поршне от стяжных пружин 3 и 7 (см. рис. Тормозной механизм заднего колеса) тормозных колодок.

Когда из-за износа накладок зазор 1,25–1,65 мм полностью выбирается, буртик на упорном винте 10 (см. рис. Колесный цилиндр) прижимается к буртику кольца 9, вследствие чего упорное кольцо сдвигается вслед за поршнем на величину износа. С прекращением торможения поршни усилием стяжных пружин сдвигаются до упора сухарей в буртик упорного кольца. Таким образом автоматически поддерживается оптимальный зазор между колодками и барабаном.

Привод стояночной тормозной системы

Стояночная тормозная система с механическим приводом действует на тормозные механизмы задних колес. Привод стояночного тормоза состоит из рычага 2, регулировочной тяги 4, уравнителя 5, троса 8, рычага 10 (см. рис. Тормозной механизм заднего колеса) ручного привода колодок и разжимной планки 8.

1 – защитный колпачок; 2 – корпус датчика; 3 – основание датчика; 4 – уплотнительное кольцо; 5 – зажимное кольцо; 6 – отражатель; 7 – толкатель; 8 – втулка; 9 – поплавок; 10 – неподвижные контакты; 11 – подвижный контакт

Датчик аварийного уровня тормозной жидкости механического типа. Корпус 2 датчика с уплотнителем 4 и основание 3 с отражателем 6 поджимаются зажимным кольцом 5 к торцу горловины бачка.

Через отверстие основания проходит толкатель 7, соединенный с поплавком 9 при помощи втулки 8. На толкателе расположен подвижный контакт 11, а на корпусе датчика – неподвижные контакты 10. Полость контактов герметизируется защитным колпачком 1. При понижении уровня тормозной жидкости в бачке до предельно допустимого подвижный контакт опускается на неподвижные контакты и замыкает цепь лампы аварийной сигнализации на щитке приборов.

Тормозная система Ваз 2110

Главная • Ваз • 2110 • Тормозная система

Устройство тормозной системы Ваз 2110: 1 – главный цилиндр гидропривода тормозов, 2 – трубопровод контура «правый передний – левый задний тормоз», 3 – гибкий шланг переднего тормоза, 4 – бачок главного цилиндра, 5 – вакуумный усилитель, 6 – трубопровод контура «левый передний – правый задний тормоз, 7 – тормозной механизм заднего колеса, 8 – упругий рычаг привода регулятора давления, 9 – гибкий шланг заднего тормоза, 10 – регулятор давления, 11 – рычаг привода регулятора давления, 12 – педаль тормоза, 13 – тормозной механизм переднего колеса.

Рабочая тормозная система Ваз 2110 – гидравлическая, двухконтурная (с диагональным разделением контуров), с регулятором давления, вакуумным усилителем и индикатором недостаточного уровня тормозной жидкости в бачке. При отказе одного из контуров тормозной системы второй контур обеспечивает торможение автомобиля, хотя и с меньшей эффективностью.

Тормозные механизмы передних колес Ваз 2110 – дисковые (на автомобилях Ваз 21103, 21113 и 2112 – вентилируемые), с однопоршневой плавающей скобой и сигнализатором износа тормозных колодак. Тормозные механизмы задних колес Ваз 2110 – барабанные, с двухпоршневыми колесными цилиндрами и автоматической регулировкой зазора между колодками и барабаном. Устройство автоматической регулировки зазора расположено в колесном цилиндре.

Главный тормозной цилиндр Ваз 2110 крепится к корпусу вакуумного усилителя на двух шпильках. В отверстия в верхней части цилиндра на резиновых уплотнениях вставлен полупрозрачный полиэтиленовый бачок с датчиком аварийного уровня жидкости. На бачке нанесены метки максимального и минимального уровней жидкости. В нижней части цилиндра ввернуты два винта, ограничивающие перемещение поршней. Винты уплотнены медными прокладками. В передней части цилиндра (по ходу автомобиля) ввернута заглушка, служащая упором возвратной пружины, также уплотненная медной прокладкой. Поршни в главном цилиндре расположены последовательно, ближайший к вакуумному усилителю приводит в действие правый передний и левый задний тормозные механизмы, а тот, что ближе к заглушке – левый передний и правый задний. Уплотнительные резиновые кольца высокого давления (манжеты) главного тормозного цилиндра и задних колесных цилиндров взаимозаменяемы (номинальный диаметр – 20,64 мм). Уплотнительное кольцо низкого давления – с проточкой, установлено на поршне, контактирующем со штоком вакуумного усилителя.

Вакуумный усилитель Ваз 2110 расположен между педальным узлом и главным тормозным цилиндром и крепится к кронштейну педального узла на двух шпильках. Усилитель – неразборной конструкции, при выходе из строя его следует заменить. Простейшая проверка исправности усилителя: на автомобиле с заглушенным двигателем несколько раз нажимаем на педаль тормоза и, удерживая педаль нажатой, запускаем двигатель. При исправном усилителе с началом работы двигателя педаль должна уйти вперед. Отказ в работе тормозной системы Ваз 2110 или недостаточная эффективность вакуумного усилителя могут быть также вызваны негерметичностью шланга, отбирающего вакуум от впускного коллектора.

Регулятор давления задних тормозов Ваз 2110 крепится двумя болтами к кронштейну в левой задней части кузова. Один из этих болтов (передний) также крепит вильчатый кронштейн рычага привода регулятора давления Ваз 2110. За счет овальности отверстий для его крепления кронштейн вместе с рычагом можно перемещать относительно регулятора давления, изменяя усилие, с которым рычаг действует на поршень регулятора. С увеличением нагрузки на заднюю ось автомобиля упругий рычаг также нагружается, передавая усилие на поршень регулятора давления. При нажатии на педаль тормоза давление жидкости стремится выдвинуть поршень наружу, чему препятствует усилие со стороны упругого рычага. Когда система приходит в равновесие, клапан, расположенный в регуляторе, изолирует задние тормозные цилиндры от главного тормозного цилиндра, не допуская дальнейшего роста тормозного усилия на задней оси и препятствуя опережающей блокировке задних колес по отношению к передним. При увеличении нагрузки на заднюю ось, когда сцепление задних колес с дорогой улучшается, регулятор обеспечивает большее давление в колесных цилиндрах и наоборот – с уменьшением нагрузки давление падает. В корпусе регулятора имеется отверстие, закрытое заглушкой. Подтекание тормозной жидкости из этого отверстия говорит о негерметичности уплотнительных колец регулятора.

Плавающая скоба переднего тормоза включает в себя суппорт и колесный цилиндр Ваз 2110, которые стянуты между собой двумя болтами. Двумя другими болтами скоба крепится к пальцам, установленным в отверстиях направляющей колодок. В эти отверстия закладывается смазка. Между пальцами и направляющей колодок установлены резиновые защитные чехлы. К пазам направляющей поджаты пружинами тормозные колодки. Внутренняя колодка имеет сигнализатор износа накладок. В цилиндре установлен поршень с уплотнительным резиновым кольцом прямоугольного сечения. За счет упругости этого кольца поддерживается постоянный оптимальный зазор между тормозными колодками и диском.

Тормозные диски Ваз 2110 – чугунные. Минимально допустимая толщина диска при износе – 17,8 мм для вентилируемых дисков и 10,8 мм – для невентилируемых, максимальное биение по внешнему радиусу – 0,15 мм.

Задние колесные тормозные цилиндры Ваз 2110 снабжены устройством для автоматического поддержания зазора между колодками и барабаном. Основной элемент устройства – стальное пружинное разрезное кольцо, установленное на поршне с осевым зазором 1,25-1,65 мм. Упорные кольца (по два на цилиндр) вставлены с натягом, обеспечивающим усилие сдвига по зеркалу цилиндра не менее 35 кгс, что превышает усилие стяжных пружин тормозных колодок. При износе тормозных накладок упорные кольца под действием поршней сдвигаются на величину износа. В случае повреждения зеркала поршней под действием механических примесей, попавших в тормозную жидкость или образовавшихся под действием коррозии (наличие воды в тормозной жидкости), кольца могут закиснуть в цилиндре и один или даже оба поршня потеряют подвижность. Тормозные цилиндры Ваз 2110 в этом случае необходимо заменить.

Привод стояночной тормозной системы Ваз 2110 – механический, тросовый, на задние колеса. Он состоит из рычага, регулировочной тяги, уравнителя двух тросов, рычага привода колодок и распорной планки.

Вакумный усилитель тормозов Ваз 2110

Устройство вакумника Ваз 2110: 1 – корпус вакуумного усилителя;  2 – чашка корпуса усилителя; 3 – шток; 4 – регулировочный болт; 5 – уплотнитель штока; 6 – уплотнительное кольцо фланца главного цилиндра; 7 – возвратная пружина диафрагмы; 8 – шпилька усилителя;9 – фланец крепления наконечника; 10 – клапан; 11 – наконечник шланга; 12 – диафрагма;13 – крышка корпуса усилителя; 14 – уплотнительный чехол;15 – поршень; 16 – защитный чехол корпуса клапана; 17 – воздушный фильтр;18 – толкатель;19 – возвратная пружина толкателя; 20 – пружина клапана; 21 – клапан; 22 – втулка корпуса клапана; 23 – буфер штока; 24 – корпус клапана; А – вакуумная камера; В – атмосферная камера; С, D – каналы.

Привод регулятора давления тормозов Ваз 2110

Устройство привода тормозного регулятора Ваз 2110: 1 – регулятор давления; 2, 16 – болты крепления регулятора давления;3 – кронштейн рычага привода регулятора давления; 4 – штифт; 5 – рычаг привода регулятора давления; 6 – ось рычага привода регулятора давления; 7 – пружина рычага;8 – кронштейн кузова; 9 – кронштейн крепления регулятора давления;10 – упругий рычаг привода регулятора давления; 11 – серьга; 12 – скоба серьги; 13 – шайба; 14 – стопорное кольцо; 15 – палец кронштейна;  А, В, С – отверстия.

Регулятор давления Ваз 2110

Схема регулятора давления тормозов Ваз 2110: 1 – корпус регулятора давления; 2 – поршень; 3 – защитный колпачок; 4, 8 – стопорные кольца; 5 – втулка поршня; 6 – пружина поршня; 7 – втулка корпуса; 9, 22 – опорные шайбы; 10 – уплотнительные кольца толкателя; 11 – опорная тарелка; 12 – пружина втулки толкателя; 13 – кольцо уплотнительное седла клапана; 14 – седло клапана; 15 – уплотнительная прокладка;16 – пробка;17 – пружина клапана; 18 – клапан; 19 – втулка толкателя; 20 – толкатель; 21 – уплотнитель головки поршня; 23 – уплотнитель штока поршня;24 – заглушка; А, D – камеры, соединенные с главным цилиндром;В, С – камеры, соединенные с колесными цилиндрами задних тормозов; К, М, Н – зазоры.

Главный тормозной цилиндр Ваз 2110

Устройство главного тормозного цилиндра Ваз 2110: 1 – корпус главного цилиндра; 2 – уплотнительное кольцо низкого давления; 3 – поршень привода контура «левый передний–правый задний тормоза»; 4 – распорное кольцо; 5 – уплотнительное кольцо высокого давления; 6 – прижимная пружина уплотнительного кольца;7 – тарелка пружины; 8 – возвратная пружина поршня; 9 – шайба; 10 – стопорный винт;11 – поршень привода контура «правый передний–левый задний тормоза»; 12 – соединительная втулка; 13 – бачок; 14 – датчик аварийного уровня тормозной жидкости; А – зазор.

Тормозной механизм переднего колеса Ваз 2110

Устройство переднего тормозного механизма Ваз 2110: 1 – тормозной диск; 2 – направляющая колодок; 3 – суппорт; 4 – тормозные колодки; 5 – цилиндр; 6 – поршень; 7 – сигнализатор износа колодок; 8 – уплотнительное кольцо; 9 – защитный чехол направляющего пальца; 10 – направляющий палец; 11 – защитный кожух.

Тормозной механизм Ваз 2110 заднего колеса

Схема задних тормозов Ваз 2110: 1 – гайка крепления ступицы; 2 – ступица колеса; 3 – нижняя стяжная пружина колодок; 4 – тормозная колодка; 5 – направляющая пружина;6 – колесный цилиндр; 7 – верхняя стяжная пружина; 8 – разжимная планка; 9 – палец рычага привода стояночного тормоза; 10 – рычаг привода стояночного тормоза; 11 – щит тормозного механизма.

Ваз 2110 устройство колесного цилиндра задних тормозов

Схема заднего тормозного цилиндра Ваз 2110: 1 – упор колодки; 2 – защитный колпачок;3 – корпус цилиндра; 4 – поршень; 5 – уплотнитель;6 – опорная тарелка; 7 – пружина; 8 – сухари; 9 – упорное кольцо; 10 – упорный винт; 11 – штуцер; А – прорезь на упорном кольце.

Привод ручника Ваз 2110

Устройство ручного тормоза Ваз 2110: 1 – кнопка фиксации рычага; 2 – рычаг привода стояночного тормоза; 3 – защитный чехол;  4 – тяга;5 – уравнитель троса; 6 – регулировочная гайка; 7 – контргайка; 8 – трос;9 – оболочка троса.

Датчик уровня тормозной жидкости Ваз 2110

Устройство крышки бачка тормозной жидкости Ваз 2110 с датчиком уровня: 1 – защитный колпачок; 2 – корпус датчика; 3 – основание датчика; 4 – уплотнительное кольцо; 5 – зажимное кольцо; 6 – отражатель; 7 – толкатель; 8 – втулка; 9 – поплавок; 10 – неподвижные контакты; 11 – подвижный контакт.

Библиотека.

Тормозная система Ваз 2110 — схема

Хорошо это или плохо, но все тольяттинские модели болеют одинаковыми болезнями. Занес их на завод еще в 80-х годах вирус перестройки, вместе с Ваз 2108, а поскольку генетика у автомобилей не менялась, то и болезни одинаковые. Не исключение и Ваз 2110. Симпатичная замена восьмеркам и девяткам появилась на конвейере около 20 лет назад, практически полностью повторяя конструкцию переднеприводных Вазовских первенцев. То же относится и к тормозной системе десятого семейства, которой мы промоем кости сегодня.

Содержание:

Конструкция тормозов 2110

Двухконтурная гидравлическая система с вакуумным усилителем тормозов — не редкость на автомобилях 80-х годов разработки. Простая в обслуживании, без лишних электронных наворотов, вроде АБС, дешевые запчасти и колодки. Передние тормоза дисковые, а на моделях 2112, в кузове хэтчбэк, еще и вентилируемые увеличенного диаметра. Это потому что на двенадцатой устанавливали только 16-клапанные двигатели и чтобы остановить эту неимоверную стосильную мощь необходимы были более эффективные тормоза. А еще для того, чтобы справиться с движком от Опеля в 150 сил, который тоже иногда ставили на модификацию десятки.

Задние тормоза десятки барабанного типа, а стояночный тормоз — механический. Все как в старой доброй классике. Автомобиль имеет вакуумный усилитель тормозов и деление системы на два контура. При отказе одного из них, работоспособным остается второй, так что десятка без тормозов не останется. Контуры работают по диагональной схеме — переднее-заднее колесо по диагонали. Также тормозная система Ваз 2110 схема которой представлена выше, имеет регулятор давления для равномерного распределения тормозного усилия, в зависимости от загрузки задней оси. Через регулятор подключены оба контура тормозов.

Неисправности тормозной системы Ваз 2110

К основным неисправностям тормозной системы Ваз 2110 можно смело отнести такой набор:

  • утечка тормозной жидкости через тормозные шланги;
  • проваливается педаль тормоза;
  • завоздушивание магистрали вследствие нарушения герметичности соединений или падения
  • уровня тормозной жидкости в бачке;
  • перегрев передних тормозов, в результате чего выходят из строя тормозные диски;
  • неисправности вакуумного усилителя тормозов.

Неисправностей не так много, но радости они не приносят. Чаще всего все утечки жидкости происходят из-за того, что изнашиваются тормозные шланги передних суппортов. при любой возможности нужно их контролировать время от времени. Также часто случается провал тормозной педали по причине дефекта или износа диафрагмы вакуумного усилителя тормозов. Определить такую поломку просто. При заглушенном двигателе педаль будет иметь нормальный ход, но тугой. А при запуске мотора педаль медленно уходит в пол. Нужно учесть, что уход нажатой педали на 5-10 мм при запуске мотора является нормальным явлением на всех автомобилях Ваз с вакуумным усилителем. Если же педаль провалилась, тогда смело можно предъявлять претензии к мембране диафрагмы усилителя. Скорее всего она пробита или просто износилась.

Ремонт тормозной системы Ваз 2110

Чаще всего ремонт и обслуживание тормозов десятого семейства происходит во время плановых замен расходных материалов — колодок, тормозных дисков, манжет и уплотнителей. При этом нужно оценивать степень износа не только самих тормозных колодок, но и дисков с барабанами. Часто на их состояние не обращают внимания до тех пор, пока колодки не начнут уходить со свистом в буквальном смысле. Нормальный ресурс тормозных колодок — до 60 тысяч, в зависимости от степени твердости. Но если диск изношен, то колодка стирается гораздо быстрее. Перед сменой колодок нужно в обязательном порядке проверить состояние дисков и барабанов, а при необходимости проточить или отшлифовать их поверхность.

Также при замене колодок специалисты рекомендуют менять весь комплект аксессуаров — пыльники, тормозные шланги, манжеты, возвратные пружины. При этом необходимо контролировать состояние поверхности зеркала рабочего тормозного цилиндра. Если на нем есть следы коррозии или глубокие задиры, цилиндр шлифуют мелкой шкуркой, а при глубоких задирах и царапинах меняют. После сборки тормозной системы ее в обязательном порядке прокачивают.

Прокачка тормозной системы Ваз 2110

Прокачка тормозной системы автомобиля необходима для удаления воздуха из магистрали. Воздушные пробки могут появиться не только вследствие падения уровня тормозной жидкости в бачке, но даже и без видимых причин утечки. Так может случиться вследствие перегрева тормозов, когда тормозная жидкость закипает, а пузырьки воздуха, выделяющиеся из жидкости при кипении, скапливаются и образуют внушительную пробку, требующую удаления. Тогда необходима прокачка тормозов. Делается это по определенному алгоритму:

  1.  Доливается жидкость в бачок до верхней отметки, крышка не закрывается.
  2.  Прокачку начинаем с дальнего колеса от главного тормозного цилиндра.
  3. Помощник накачивает педаль тормоза до максимально высокого положения.
  4. На штуцер одевается шланг, второй конец которого опускается в емкость с тормозной жидкостью.
  5.  Штуцер на колесном цилиндре откручивается, жидкость вместе с воздухом выходит, педаль падает и упирается в пол.
  6.  Штуцер закручивается, педаль накачивается снова, операция повторяется для каждого из колес, при этом нужно доливать жидкость в бачок и следить за тем, чтобы во время прокачки ее уровень не опускался ниже контрольной метки. При необходимости процедура повторяется.

Таким образом восстанавливается работоспособность тормозной системы Ваз 2110. Для того, чтобы избежать проблем с тормозами десятки, достаточно время от времени проверять уровень тормозной жидкости в бачке и следить за состоянием тормозных колесных механизмов. Тогда тормоза будут надежными, езда безопасной, а ощущения от поездки — самые положительные. Следите за тормозами и удачи в дороге!

Читайте также Главный тормозной цилиндр Ваз 2114 — цена,  Технические характеристики Ваз 2110 двигатель 1.6 16 клапанов, Главный тормозной цилиндр ВАЗ 2110 — цена

ДИАГНОСТИКА И РЕМОНТ ТОРМОЗНОЙ СИСТЕМЫИЗГОТОВЛЕНИЕ ТОРМОЗНЫХ ТРУБОК

ЗАПИСЬ по тел:    8 (495) 979-5521;    8-963-979-5521;    (495) 500-2720.

Тормозная система ВАЗ 2110, 2111, 2112.

Схема гидропривода тормозов

Рис. 1. Схема тормозной системы автомобилей ваз 2110, ваз 2111, ваз 2112: 1 - тормозной механизм переднего колеса; 2 - трубопровод контура левый передний-правый задний тормоз; 3 - главный тормозной цилиндр; 4 - трубопровод контура правый передний-левый задний тормоз; 5 - бачок главного тормозного цилиндра; 6 - вакуумный усилитель тормозов; 7 - тормозной механизм заднего колеса; 8 - упругий рычаг привода регулятора давления тормозов; 9 - регулятор давления тормозов; 10 - рычаг привода регулятора давления тормозов; 11 - педаль тормоза; А - гибкий шланг переднего тормоза; В - гибкий шланг заднего тормоза. На автомобиле ваз 2110, ваз 2111, ваз 2112 применена рабочая тормозная система с диагональным разделением контуров (рис. 1), что значительно повышает безопасность вождения автомобиля. Один контур гидропривода тормозов обеспечивает работу правого переднего и левого заднего тормозных механизмов, другой тормозной контур - левого переднего и правого заднего. При отказе одного из контуров рабочей тормозной системы используется второй контур, обеспечивающий остановку автомобиля с достаточной эффективностью. В гидравлический привод тормозов включены вакуумный усилитель 6 и двухконтурный регулятор давления задних тормозов 9. Стояночная тормозная система на автомобиле ваз 2110, ваз 2111, ваз 2112 имеет привод на тормозные механизмы задних колес.

Вакуумный усилитель

Рис. 2. Вакуумный усилитель тормозов автомобилей ваз 2110, ваз 2111, ваз 2112: 1 – корпус вакуумного усилителя; 2 – чашка корпуса усилителя; 3 – шток; 4 – регулировочный болт; 5 – уплотнитель штока; 6 – уплотнительное кольцо фланца главного цилиндра; 7 – возвратная пружина диафрагмы; 8 – шпилька усилителя; 9 – фланец крепления наконечника; 10 – клапан; 11 – наконечник шланга; 12 – диафрагма; 13 – крышка корпуса усилителя; 14 – уплотнительный чехол; 15 – поршень; 16 – защитный чехол корпуса клапана; 17 – воздушный фильтр; 18 – толкатель; 19 – возвратная пружина толкателя; 20 – пружина клапана; 21 – клапан; 22 – втулка корпуса клапана; 23 – буфер штока; 24 – корпус клапана; А – вакуумная камера; В – атмосферная камера; С, D – каналы Резиновая диафрагма 12 вместе с корпусом 24 клапана делят полость вакуумного усилителя на две камеры: вакуумную А и атмосферную В. Камера А соединяется с впускной трубой двигателя через обратный клапан наконечника 11 и шланг. Корпус 24 клапана пластмассовый. На выходе из крышки он уплотняется гофрированным защитным чехлом 16. В корпусе клапана размещен шток 3 привода главного цилиндра с опорной втулкой, буфер 23 штока, поршень 15 корпуса клапана, клапан 21 в сборе, возвратные пружины 19 и 20 толкателя и клапана, воздушный фильтр 17, толкатель 18. При нажатии на педаль перемещается толкатель 18, поршень 15, а вслед за ними и клапан 21 до упора в седло корпуса клапана. При этом камеры А и В разобщаются. При дальнейшем перемещении поршня его седло отходит от клапана и через образовавшийся зазор камера В соединяется с атмосферой. Воздух, поступивший через фильтр 17, зазор между поршнем и клапаном и канал D, создает давление на диафрагму 12. За счет разности давления в камерах А и В корпус клапана перемещается вместе со штоком 3, который действует на поршень главного цилиндра. При отпущенной педали клапан 21 отходит от седла корпуса и через образовавшийся зазор и канал С камеры А и В сообщаются между собой.

Привод регулятора давления

Рис. 3. Привод регулятора давления тормозов автомобилей ваз 2110, ваз 2111, ваз 2112: 1 - регулятор давления тормозов; 2,16 - болты крепления регулятора давления тормозов; 3 - кронштейн рычага привода регулятора давления; 4 - штифт; 5 - рычаг привода регулятора давления тормозов; 6 - ось рычага привода регулятора давления тормозов; 7 - пружина рычага; 8 - кронштейн кузова; 9 - кронштейн крепления регулятора давления тормозов; 10 - упругий рычаг привода регулятора давления; 11 - серьга; 12 - скоба серьги; 13 - шайба; 14 - стопорное кольцо; 15 - палец кронштейна; А, В, С - отверстия Регулятор давления тормозов регулирует на автомобиле ваз 2110, ваз 2111, ваз 2112 давление в гидравлическом приводе тормозных механизмов задних колес в зависимости от нагрузки на заднюю ось автомобиля. Регулятор давления тормозов включен в оба контура тормозной системы, и через регулятор давления тормозов тормозная жидкость поступает к обоим задним тормозным механизмам. Регулятор давления тормозов 1 (рис. 3) прикреплен к кронштейну 9 двумя болтами 2 и 16. При этом передний болт 2 одновременно крепит вильчатый кронштейн 3 рычага 5 привода регулятора давления тормозов. На пальце этого кронштейна шарнирно штифтом 4 закреплен двуплечий рычаг 5. Его верхнее плечо связано с упругим рычагом 10, другой конец которого через серьгу 11 шарнирно соединен с кронштейном рычага задней подвески. Кронштейн 3 вместе с рычагом 5 за счет овальных отверстий под болт крепления можно перемещать относительно регулятора давления. Таким образом, регулируется усилие, с которым рычаг 5 действует на поршень регулятора давления тормозов.

Регулятор давления

Рис. 4. Регулятор давления тормозов автомобилей ваз 2110, ваз 2111, ваз 2112: 1 - корпус регулятора давления тормозов; 2 - поршень; 3 - защитный колпачок; 4, 8 - стопорные кольца; 5 - втулка поршня; 6 - пружина поршня; 7 - втулка корпуса; 9, 22 - опорные шайбы; 10 - уплотнительные кольца толкателя; 11 - опорная тарелка; 12 - пружина втулки толкателя; 13 - кольцо уплотнительное седла клапана; 14 - седло клапана; 15 - уплотнительная прокладка; 16 - пробка; 17 - пружина клапана; 18 - клапан; 19 - втулка толкателя; 20 - толкатель; 21 - уплотнитель головки поршня; 23 - уплотнитель штока поршня; 24 - заглушка; A, D - камеры, соединенные с главным цилиндром; В, С - камеры, соединенные с колесными цилиндрами задних тормозов; К, М, Н - зазоры; Е - дренажное отверстие. В регуляторе давления тормозов четыре камеры: А и D (рис. 4) соединяются с главным тормозным цилиндром, В - с правым колесным цилиндром задних тормозов, С - с левым колесным цилиндром задних тормозов. В исходном положении педали тормоза поршень 2 поджат рычагом 5 (см. рис. 3) через пластинчатую пружину 7 к толкателю 20 (см. рис. 4), который под этим усилием поджимается к седлу 14 клапана 18. При этом клапан 18 отжимается от седла, в результате чего образуется зазор Н, а также зазор К между головкой поршня и уплотнителем 21. Через эти зазоры камеры регулятора давления тормозов А и D сообщаются с камерами В и С. При нажатии на педаль тормоза жидкость через зазоры К и Н и камеры В и С поступает в колесные цилиндры тормозных механизмов. При увеличении давления жидкости возрастает усилие на поршне, стремящееся выдвинуть поршень из корпуса. Когда усилие давления жидкости превысит усилие упругого рычага, поршень начинает выдвигаться из корпуса, а вслед за ним перемещается под действием пружин 12 и 17 толкатель 20 вместе с втулкой 19 и кольцами 10. При этом зазор М увеличивается, а зазоры Н и К уменьшаются. Когда зазор Н выберется полностью и клапан 18 изолирует камеру D от камеры С, толкатель 20 вместе с расположенными на нем деталями перестает перемещаться вслед за поршнем. Теперь давление в камере С будет изменяться в зависимости от давления в камере В. При дальнейшем увеличении усилия на педали тормоза давление в камерах регулятора давления тормозов D, В и А возрастает, поршень 2 продолжает выдвигаться из корпуса, а втулка 19 вместе с уплотнительными кольцами 10 и тарелкой 11 под усиливающимся давлением в камере В сдвигается в сторону пробки 16. При этом зазор М начинает уменьшаться. За счет уменьшения объема камеры С давление в ней, а значит и в приводе тормоза, нарастает и практически будет равно давлению в камере В. Когда зазор К станет равен нулю, давление в камере В, а значит и в камере С, будет расти в меньшей степени, чем давление в камере А за счет дросселирования жидкости между головкой поршня и уплотнителем 21. Зависимость между значениями давления в камерах В и А определяется отношением разности площадей головки и штока поршня к площади головки. При увеличении нагрузки автомобиля упругий рычаг 10 (см. рис. 3) нагружается больше и усилие от рычага 5 на поршень увеличивается, т.е. момент касания головки поршня и уплотнителя 21 (см. рис. 4) достигается при большем давлении в главном тормозном цилиндре. Таким образом, эффективность задних тормозов с увеличением нагрузки увеличивается. При отказе контура тормозов правый передний-левый задний тормоз уплотнительные кольца 10 и втулка 19 под давлением жидкости в камере В сместятся в сторону пробки 16 до упора тарелки 11 в седло 14. Давление в заднем тормозе будет регулироваться частью регулятора, которая включает в себя поршень 2 с уплотнителем 21 и втулкой 7. Работа этой части регулятора при отказе названного контура аналогична работе при исправной тормозной системе. Характер изменения давления на выходе регулятора давления тормозов такой же, как и при исправной тормозной системе. При отказе контура тормозов левый передний-правый задний тормоз давлением тормозной жидкости толкатель 20 с втулкой 19, уплотнительными кольцами 10 смещается в сторону поршня, выдвигая его из корпуса. Зазор М увеличивается, а зазор Н уменьшается. Когда клапан 18 коснется седла 14, рост давления в камере С прекращается, т.е. регулятор давления тормозов в этом случае работает как ограничитель давления. Однако достигнутого значения давления достаточно для надежной работы заднего тормоза. В корпусе 1 выполнено отверстие, закрытое заглушкой 24. Течь жидкости из-под заглушки при ее выдавливании свидетельствует о негерметичности колец 10.

Главный цилиндр с бачком

Рис. 5. Главный тормозной цилиндр с тормозным бачком автомобили ваз 2110, ваз 2111, ваз 2112: 1 – корпус главного цилиндра; 2 – уплотнительное кольцо низкого давления; 3 – поршень привода контура «левый передний–правый задний тормоза»; 4 – распорное кольцо; 5 – уплотнительное кольцо высокого давления; 6 – прижимная пружина уплотнительного кольца; 7 – тарелка пружины; 8 – возвратная пружина поршня; 9 – шайба; 10 – стопорный винт; 11 – поршень привода контура «правый передний–левый задний тормоза»; 12 – соединительная втулка; 13 – бачок; 14 – датчик аварийного уровня тормозной жидкости; А – зазор Главный тормозной цилиндр (рис. 5) с последовательным расположением поршней. На корпусе главного тормозного цилиндра крепится тормозной бачок 13, в наливной горловине которого установлен датчик 14 аварийного уровня тормозной жидкости. Уплотнительные кольца 5 высокого давления и кольца заднего колесного цилиндра взаимозаменяемы.

Тормозной механизм переднего колеса

Рис. 6. Тормозной механизм переднего колеса автомобилей ваз 2110, ваз 2111, ваз 2112: 1 – тормозной диск; 2 – направляющая колодок; 3 – суппорт; 4 – тормозные колодки; 5 – цилиндр; 6 – поршень; 7 – сигнализатор износа колодок; 8 – уплотнительное кольцо; 9 – защитный чехол направляющего пальца; 10 – направляющий палец; 11 – защитный кожух Тормозной механизм переднего колеса дисковый, с автоматической регулировкой зазора между колодками и диском, с плавающей скобой и сигнализатором износа тормозных колодок. Скоба образуется суппортом 3 и колесным цилиндром 5, которые стянуты болтами. Подвижная скоба крепится болтами к пальцам 10, которые установлены в отверстиях направляющей 2 колодок. В эти отверстия закладывается смазка, между пальцами и направляющей колодок установлены резиновые чехлы 9. К пазам направляющей поджаты пружинами тормозные колодки 4, из которых внутренняя имеет сигнализатор 7 износа накладок. В полости цилиндра 5 установлен поршень 6 с уплотнительным кольцом 8. За счет упругости этого кольца поддерживается оптимальный зазор между колодками и диском.

Тормозной механизм заднего колеса

Рис. 7. Тормозной механизм заднего колеса автомобилей ваз 2110, ваз 2111, ваз 2112: 1 - гайка крепления ступицы; 2 - ступица заднего колеса; 3 - нижняя стяжная пружина тормозных колодок; 4 - тормозная колодка; 5 - направляющая пружина; 6 - колесный тормозной цилиндр; 7 - верхняя стяжная пружина; 8 - разжимная планка; 9 - палец рычага привода стояночного тормоза; 10 - рычаг привода стояночного тормоза; 11 - щит тормозного механизма Тормозной механизм заднего колеса на автомобилях ваз 2110, ваз 2111, ваз 2112 (рис. 7) барабанный, с автоматической регулировкой зазора между тормозными колодками и тормозным барабаном. Устройство автоматической регулировки зазора расположено в колесном тормозном цилиндре.

Колесный цилиндр

Рис. 8. Задний колесный тормозной цилиндр автомобилей ваз 2110, ваз 2111, ваз 2112: 1 - упор тормозной колодки; 2 - защитный колпачок; 3 - корпус тормозного цилиндра; 4 - поршень; 5 - уплотнитель; 6 - опорная тарелка; 7 - пружина; 8 - сухари; 9 - упорная манжета; 10 - упорный винт; 11 - штуцер; А - прорезь на упорной манжете Основным элементом тормозного цилиндра заднего колеса является разрезная упорная манжета 9 (рис. 8), установленная на поршне 4 между буртиком упорного винта 10 и двумя сухарями 8 с зазором 1,25—1,65 мм. Упорные манжеты 9 вставлены в тормозной цилиндр с натягом, обеспечивающим усилие сдвига манжеты по зеркалу цилиндра не менее 343 Н (35 кгс), что превышает усилие на поршне от стяжных пружин 3 и 7 (см. рис. 7) тормозных колодок. Когда из-за износа тормозных накладок зазор 1,25-1,65 мм полностью выбирается, буртик на упорном винте 10 (см. рис. 8) прижимается к буртику манжеты 9, вследствие чего упорная манжета сдвигается вслед за поршнем на величину износа тормозных накладок. С прекращением торможения поршни усилием стяжных пружин сдвигаются до упора сухарей в буртик упорной манжеты. Таким образом, автоматически поддерживается оптимальный зазор между тормозными колодками и тормозным барабаном.

Привод стояночной тормозной системы

Рис. 9. Привод стояночной тормозной системы автомобилей ваз 2110, ваз 2111, ваз 2112: 1 - кнопка фиксации рычага ручного тормоза; 2 - рычаг привода стояночного тормоза; 3 - защитный чехол; 4 - тяга; 5 - уравнитель троса; 6 - регулировочная гайка; 7 - контргайка; 8 - трос; 9 - оболочка троса Стояночная тормозная система на автомобилях ваз 2110, ваз 2111, ваз 2112 с механическим приводом, действует на тормозные механизмы задних колес. Привод стояночного тормоза состоит из рычага 2 (рис. 9), регулировочной тяги 4, уравнителя 5, троса 8, рычага 10 (см. рис. 7) ручного привода задних тормозных колодок и разжимной планки 8 (см. рис. 7).

Датчик аварийного уровня тормозной жидкости

Рис. 10. Датчик аварийного уровня тормозной жидкости автомобили ваз 2110, ваз 2111, ваз 2112: 1 - защитный колпачок; 2 - корпус датчика; 3 - основание датчика; 4 - уплотнительное кольцо; 5 - зажимное кольцо; 6 - отражатель; 7 - толкатель; 8 - втулка; 9 - поплавок; 10 - неподвижные контакты; 11 - подвижный контакт Датчик аварийного уровня тормозной жидкости механического типа. Корпус 2 (рис. 10) датчика с уплотнителем 4 поджимается к основанию 3 зажимным кольцом 5, которое навинчивается на горловину тормозного бачка. Одновременно к торцу горловины поджимается фланец отражателя 6. В этом положении зажимное кольцо удерживается двумя фиксаторами, изготовленными на основании 3. Через отверстие основания проходит толкатель 7, соединенный с поплавком 9 при помощи втулки 8. На толкателе расположен подвижный контакт 11, а на корпусе датчика - неподвижные контакты 10. Полость контактов герметизируется защитным колпачком 1. При понижении уровня тормозной жидкости в тормозном бачке до предельно допустимого подвижный контакт опускается на неподвижные контакты и замыкает цепь лампы аварийной сигнализации в комбинации приборов.

ДИАГНОСТИКА, РЕМОНТ, ВОССТАНОВЛЕНИЕ ТОРМОЗНОЙ СИСТЕМЫ

ЗАПИСЬ по тел:    8 (495) 979-5521;    8-963-979-5521;    (495) 500-2720.

Почему пропадают тормоза на ваз 2110 – АвтоТоп

Исправная и эффективно работающая тормозная система автомобиля – гарантия не только безопасности на дорогах, но и зачастую сохранности жизни водителя, пассажиров пешеходов. И один из признаков появления серьезных проблем у автомобиля и его владельца – ситуация, когда проваливается педаль тормоза. Процесс этот может происходить как медленно, так и быстро. Бывает, что утопленная педаль вообще не возвращается на место. В любом случае все вышеперечисленные признаки – повод к серьезной диагностики тормозной системы. Однако сначала стоит выяснить, что стало причиной появления внештатной ситуации.

Почему проваливается педаль тормоза

Один из элементов описываемой гидравлической системы – специальный состав, циркулирующий по трубкам и иным полостям. Главная особенность тормозной жидкости – невозможность ее сжатия. В итоге усилие от нажима на педаль в «неизменном виде» передается к колодкам, которые и останавливают вращение колеса. «Проваливание» говорит о том, что в магистраль стала больше по объему или произошла ее разгерметизация. Ниже рассматриваются основные причины появления проблемы.

Низкое качество тормозной жидкости

Состав, циркулирующий в системе – довольно агрессивен. Постепенно плохая тормозная жидкость начинает разъедать резиновые, и даже металлические детали, шланги, трубки, по которым она перемещается. Стенки последних истончаются до такой степени, что при создании давления раздуваются. Из-за этого:

  • создается излишний объем, в который уходит тормозная жидкость;
  • при ее доливе давление восстанавливается, но трубки могут не выдержать: образуются микротрещины, через которые постепенно уходит жидкость и вместо нее попадает воздух (при движении педали в обратном направлении он буквально всасывается). В худшей ситуации могут лопнуть шланги.

Воздух в тормозной системе

Его попадание в магистраль – следствие разгерметизации узлов и деталей тормозной системы. Пробка может образоваться и из-за того, что уровень жидкости в бачке опустился ниже имеющейся метки MIN. Еще одна причина – неправильная прокачка тормозов при замене циркулирующего состава. Опасность нахождения воздуха в системе в том, что он, в отличие от жидкости, сжимается. В итоге усилие, прикладываемое к педали, уходит впустую — в прямом смысле этого слова.

Неисправность главного тормозного цилиндра

Его главная проблема чаще всего связана с разгерметизацией. Это происходит из-за деформации, разрыва уплотнителей – манжет. Их разрушение вызывается некачественной тормозной жидкостью или естественным старением элементов. Главный тормозной цилиндр становится негерметичным и в случае появления царапин либо выработки на его стенках.

Это происходит из-за появления посторонних частиц в магистрали. Внутрь они могут попасть при небрежном, неаккуратном заполнении системы. Иногда «лишние» элементы — продукты износа деталей, если авто достаточно долго находится в эксплуатации.

Ремонт тормозного цилиндра – сложное занятие. Если вы не обладаете соответствующим опытом и у вас нет специального инструмента, приспособлений, лучше отдать деталь в мастерскую или купить новую.

Проблемы с вакуумным усилителем

Если он неисправен, то чаще всего это можно определить по характерному шипящему звуку, возникающему при нажатии на педаль тормоза. Такая ситуация может являться свидетельством разгерметизации вакуумного насоса. Причина может крыться в разрыве диафрагмы, уплотнителей или поломке выравнивающего клапана. Чтобы решить проблему, приобретите ремкомплект и замените все резиновые детали. В вакуумный усилитель может попадать воздух и из-за трещин в подводных патрубках: затяните на них хомута или при наличии повреждений замените (в карбюраторной машине такой шланг подходит к нижней его части).

Неверные зазоры

Речь идет о наличии промежутка между главным тормозным цилиндром (его штоком) и педалью. Последняя в этом случае проваливается и остается в этом положении. Если зазор правильный, педаль сначала пойдет плавно, а на определенном промежутке хода станет тугой. При большом расстоянии до штока ГТЦ сопротивление нажатию будет ощущаться только в самом конце хода.

Непрофессиональный ремонт

Причина, когда педаль тормоза проваливается, может крыться в суппорте, крепления которого недостаточно хорошо затянуты. Тогда его вертикальная ось будет смещена по отношению к тормозному диску и колодки не смогут притереться, чтобы нормально функционировать. Также любые непрофессиональные действия (плохая затяжка, отсутствие там, где надо, пружинных шайб и т. д.) при ремонте или прокачке тормозной системы приведут к ее неэффективной работе.

Коррозия

Металл, из которого состоит часть элементов тормозной системы, может элементарно ржаветь. В таких случаях педаль уходит вниз и там застывает, откуда ее приходится «выковыривать» монтажкой или иным подручным инструментом. Коррозии обычно поддаются тяги, которые нужно просто обработать шкуркой.

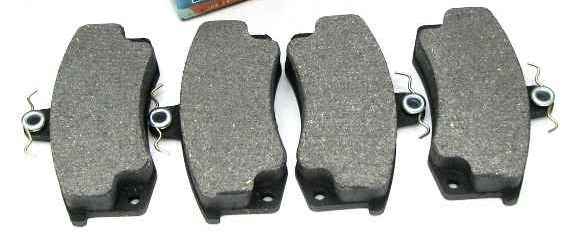

Износ тормозных колодок

В этой ситуации появляется увеличенный зазор между диском и колодками. В итоге создаваемого давления в системе недостаточно для того, чтобы затормозить колесо. Решение очевидно: замена колодок.

Когда не нужно паниковать

  1. Если вы сели за руль, решили завести мотор после долгого простоя, нажали на тормоз и запустили двигатель, а в этот момент педаль «ушла», то искать неисправность не стоит: явление нормальное. Дело в том, что когда заводится машина, начинает работать гидровакуумный усилитель: процесс подразумевает установку механизмов агрегата в рабочее положение. Просто здесь налицо разница между усилием, передаваемым на педаль при заглушенном и запущенном движке.
  2. Провал тормоза после окончания ремонтных работ по замене колодок тоже не всегда говорит о появлении проблем. В этом случае педаль начинает «уходить» после окончания прокачки системы, но в дальнейшем функционирует нормально. Это связано с поршнями рабочих тормозных цилиндров – они некоторое время «ищут» оптимальный зазор между диском и колодками.

Как прокачать тормоза на автомобилях ВАЗ

Это процедура, выполняемая после ремонта, замены отдельных элементов системы или при замене жидкости. Прокачку нужно производить вдвоем. Но сначала сверьтесь с инструкцией по эксплуатации автомобиля, в которой должна быть указана очередность действий с колесами. Если такого пункта нет, начинают прокачку с заднего правого и левого, потом точно также с передними. Еще потребуется подготовить:

  • тонкий шланг или пластиковую трубку, по диаметру подходящие под штуцер прокачки;
  • подходящую небольшую прозрачную ёмкость 0,5-1 л;
  • ключ для отворачивания штуцера.

Далее поставьте машину на смотровую яму, чтобы можно было добраться до каждого колеса изнутри. Попросите помощника усесться за руль. Дальнейшие действия:

  1. Залейте в бачок тормозной жидкости до максимального уровня.
  2. Очистите штуцер, наденьте на него накидной ключ и вставьте трубку, один конец которой опустите в емкость, куда налита тормозная жидкость.
  3. Попросите помощника несколько раз надавить на педаль и держать ее в нажатом положении.
  4. Открутите штуцер и, удерживая его ключом, следите за характером выливающейся жидкости. Если есть пузырьки, закрутите штуцер и дайте команду помощнику на повторение операции.
  5. Прокачку нужно проводить до тех пор, пока не перестанут выходить пузырьки.

Как прокачать тормоза без помощника, показано на видео ниже.

Если воздух выходит, несмотря на многократное повторение процедуры, причину стоит искать в разгерметизации системы.

Тормоз провалился на полном ходу: что делать?

Сначала попробуйте несколько раз резко нажать на педаль: возможно, ее работоспособность частично восстановится. Далее оцените ситуацию и наметьте место, куда можно постепенно свернуть. Потом затяните ручник (не делайте это слишком резко) и начните переключаться (если у вас механическая КПП) на более низкую передачу. При этом в момент положения рычага на «нейтрали» нажимайте на акселератор (делайте «перегазовку»), чтобы «подготовить» шестерни КПП к внештатной работе. В крайнем случае, выбирайте из двух «зол» меньшее – лучше наехать на какое-либо препятствие у дороги (хороший вариант – придорожные кусты), чем столкнуться с автомобилем.

Итоги

Чтобы не возникала описанная выше ситуация, нужно периодически диагностировать состояние тормозной системы: доливать жидкость, производить ее смену, ставить новые колодки, проверять тормозные диски, смотреть за состоянием всех узлов: гидроваккумного усилителя, рабочих и главного тормозных цилиндров. При возникновении подозрений на их неисправность, немедленно займитесь ремонтом или обратитесь в сервисный центр.

Система тормозов автомобиля должна всегда находится только в технически исправном состоянии и любую неисправность

Цифрами обозначены: 8 – педаль тормоза; 7 – выключатель стоп-сигнале; 6 – гайка крепления стоп-сигнала; 5 – буфер выключателя стоп-сигнала; 4 – кронштейн педали тормоза; 3 – вакуумный усилитель; 2 – бачок; 1 – главный цилиндр;

необходимо устранять сразу после ее обнаружения, не откладывая вопрос на спасительное завтра. Завтра, с неисправными тормозами, может и не наступить!

Одним из явных признаков отказа тормозной системы автомобиля является такой, как – проваливается педаль тормоза ВАЗ 2110. Подобная неисправность может быть вызвана несколькими причинами. Это может быть:

  • Подтекание главного или рабочих цилиндров тормозов;
  • Лопнувшая тормозная трубка или тормозной шланг;
  • Последствия замены тормозных трубок или шлангов;
  • Неисправность вакуумного усилителя тормозов;
  • Неисправность в главном или рабочих цилиндрах тормозов;
  • Лопнула стягивающая пружина тормозных колодок.

Появление следов тормозной жидкости в районе главного или рабочих цилиндров тормозов, подсказывает водителю, что манжеты цилиндров необходимо заменить. Иногда следов жидкости визуально не удается обнаружить, а тормозов фактически нет. Часто это связано с неисправностью главного цилиндра тормоза, когда тормозная жидкость уходит в полость вакуумного усилителя тормозов.

Главный цилиндр необходим отремонтировать либо заменить, прокачать тормоза согласно схеме, а жидкость из полости вакуумного усилителя отобрать с использованием медицинской груши или шприца.

Допустимый свободных ход педали тормоза ВАЗ 2110 должен составлять примерно 3-5мм.

Это удобно сделать через отверстия входа вакуумного шланга в корпус усилителя.

Если же будут обнаружены дефекты на зеркале цилиндров, то сами цилиндры подлежат замене. Это могут быть глубокие задиры на зеркале, раковины или глубоко въевшаяся ржавчина.

Одной из самых опасных неисправностей, когда проваливается педаль тормоза ВАЗ 2110, является лопнувшая тормозная трубка или тормозной шланг. Машина мгновенно остается без тормозов, что может привести к непредсказуемым последствиям.

Поэтому необходимо периодически проводить ревизию всей тормозной системы, особое внимание уделяя при этом состоянию тормозных трубок и шлангов. Даже небольшой след от тормозной жидкости должен сразу насторожить внимание водителя и необходимо сразу найти причину его появления. Эксплуатировать автомобиль с любой неисправностью тормозной системы вообще не рекомендуется, а когда проваливается педаль тормоза, то любую поездку лучше отменить до устранения проблемы.

На тормозном шланге не допускаются какие-либо, даже незначительные трещины, глубокие потертости. После пробега 80-100 тыс. километров, даже исправные с виду тормозные шланги рекомендуется заменить.

Если педаль тормозов проваливается после операции по замене тормозных трубок или шлангов, то это «говорит» о не полностью прокаченной тормозной системе, в которой остался воздух, либо в каком-то из соединений есть подтекание тормозной жидкости.

Неисправность вакуумного усилителя тормозов может быть вызвана либо изношенными диафрагмами, пружинами, либо подсосом воздуха в шланге, соединяющем впускной коллектор с корпусом вакуумного усилителя, либо неисправностью в механической части усилителя. Шипения в салоне при нажатии на педаль тормоза, а также меняющиеся обороты двигателя при нажатии на педаль тормоза, «указывает» на то, что усилитель подлежит ремонту или замене.

Проверить исправность вакуумного усилителя достаточно просто. Нужно несколько раз нажать на педаль тормоза и удерживая ее в нажатом состоянии завести двигатель. Педаль должна ощутимо уйти вперед, что будет «говорить» об исправности вакуумного усилителя.

Если происходит поломка стягивающей пружины тормозных колодок, то поршень рабочего цилиндра «потеряв» упор выдавливается, что ведет к утечке тормозной жидкости и попаданию воздуха в систему тормозов.

Стоит также отметить, что неисправности тормозной системы могут быть вызваны применением некачественной тормозной жидкости. Жидкость может агрессивно воздействовать как на сами манжеты, так и разъедать внутренний слой тормозных шлангов, иногда полностью их перекрывая.

Читайте так-же, другие обзоры

    Задний, передний и главный тормозной цилиндр ВАЗ 2109, цена

Исправность тормозной системы на любом автомобиле по понятным причинам имеет первостепенное значение, так как общая безопасность езды напрямую зависит от эффективности работы тормозов. С учетом вышесказанного любые отклонения от нормы (даже незначительные) в работе данного узла являются поводом к немедленному выявлению причины неисправности. В этой статье мы поговорим о том, что делать, если проваливается педаль тормоза при работающем двигателе, неполадки возникли после замены тормозной жидкости с прокачкой тормозов или других элементов тормозной системы и т.д.

Читайте в этой статье

Тормозная система автомобиля: виды, общее устройство и принцип работы

Для лучшего понимания того, почему при нажатии педаль тормоза проваливается, необходимо рассмотреть общий принцип работы и устройство системы тормозов. Указанная система обычно является гидравлической, а проблемные места зачастую общие на многих моделях авто. Работают тормоза по принципу того, что в замкнутом объеме находится несжимаемая тормозная жидкость.

Отметим, что на машинах ранее также использовалась механическая тормозная система с тросами и другими приводными элементами, но от такого устройства инженеры давно отказались. Дело в том, что хотя по надежности механика не уступала, но и превосходила гидравлику, производительность и плавность работы такого решения оказалась недостаточной с учетом стремительного развития автоиндустрии, увеличения мощности устанавливаемых ДВС и т.д. Механические тормоза попросту перестали справляться с растущими скоростными режимами и эффективно, а также безопасно замедлять автомобиль.

Гидравлические тормоза в своем устройстве имеют следующие элементы:

  • ГТЦ (главный тормозной цилиндр)
  • РТЦ (рабочие тормозные цилиндры)
  • Гидравлические магистрали
  • Компенсаторное устройство
  • Тормозные диски и тормозные колодки

Рабочей жидкостью для системы тормозов является тормозная жидкость, которая обладает определенными свойствами. В момент, когда водитель жмет на педаль тормоза, усилие передается в ГТЦ, который заполнен рабочей тормозной жидкостью. В устройстве ГТЦ имеется поршень, который осуществляет давление на жидкость. Через рабочую жидкость усилие передается на РТЦ, которые установлены в области размещения каждого из колес автомобиля. В результате тормозные колодки прижимаются к тормозным дискам или тормозным барабанам. Если усилие максимально, тогда колодки полностью блокируют вращение колеса. Добавим, что в зависимости от типа установленных тормозов, последние делятся на барабанные или дисковые. Также встречается комбинация, когда передние колеса имеют дисковые тормоза, в то время как задние оснащаются барабанными.

Главным преимуществом гидравлики является плавное и прогнозируемое усилие, колодки прижимаются к тормозным дискам равномерно. Что касается усилия на самой педали тормоза, то оно пропорционально усилию, которое сжимает колодки. Получается, водитель может четко дозировать приложенное усилие, тем самым определяя степень блокировки колес и интенсивность торможения. После отпускания педали тормоза возвратные пружины, которые присутствуют в месте установки колодок, разводят их, то есть позволяют колодкам занять исходное положение. Параллельно происходит вытеснение тормозной жидкости обратно в главный тормозной цилиндр. Так выглядит общий принцип работы всей системы. Параллельно в устройстве современных авто присутствуют дополнительные элементы: вакуумный усилитель тормозов, компенсатор тормозного усилия, система ABS и т.д.

Теперь несколько слов о тормозном контуре. Данное решение позволяет снизить риски полного отказа тормозной системы в том случае, если тормозной механизм на одном из колес окажется неисправным. Для гидравлики это очень важно, так как течь одного из РТЦ является распространенной неисправностью. Существует несколько схем многоконтурных тормозов, по которым реализованы контуры тормозных систем. Давайте рассмотрим некоторые из них. Осевая схема позволяет разделить тормозную систему на контуры для передней и задней оси. Если рабочий тормозной цилиндр потечет на одной оси, тогда другая сможет работать в нормальном режиме. Также встречается схема, когда схема распределения тормозного усилия выполнена по диагонали относительно задних и передних колес. Также встречаются решения, которые объединяют колеса передней оси и одно заднее колесо, дополнительно устанавливаются поршни РТЦ (двухпоршневые и многопоршневые тормоза) и т.п.

Почему пропали тормоза и педаль проваливается: симптомы, причины и что делать водителю

Рассмотрев общее устройство гидравлической системы тормозов можно понять, почему педаль тормоза проваливается в пол или же при нажатии на тормоз педаль медленно проваливается. Причин для такой неисправности может быть несколько. Достаточно часто диагностику необходимо начинать с проверки уровня тормозной жидкости в бачке. Указанный компенсаторный бачок имеет любая гидравлическая система. В бачке имеются метки «мин» и «макс», по которым определяется нормальное количество жидкости в системе.

Дело в том, что хотя тормозная жидкость является несжимаемой, объем жидкости в системе меняется. Это происходит по причине того, что тормозные колодки имеют свойство стираться в процессе эксплуатации. В результате поршни РТЦ выдвигаются дальше для сдвига колодок, для этого нужно большее количество жидкости в системе. По этой причине определяется минимальный уровень рабочей жидкости в бачке. Когда количество ТЖ опустится ниже минимума, тогда в контур системы тормозов попадет воздух, то есть происходит завоздушивание.

Также следует добавить, что завоздушивание тормозной системы возможно и по другим причинам. Если неожиданно проваливается педаль тормоза абс или же педаль падает в пол на машинах без антиблокировочной системы, при этом проверка уровня жидкости в бачке ничего не дает (уровень в норме), тогда виновником может быть перегрев тормозов. Тормоза перегреваются в тех случаях, когда имеет место интенсивное и частое оттормаживание на высоких скоростях, постоянная и продолжительная езда на малой скорости с нажатой педалью тормоза (например, спуски на горных серпантинах). Чаще ухудшение работы системы в таких режимах происходит в совокупности с высокой наружной температурой окружающего воздуха.

Другими словами, тормозная жидкость в подобных условиях закипает, тормоза перегреты. В результате педаль тормоза проваливается, так как интенсивное выделение воздуха во время кипения ТЖ нарушает работу гидравлической системы независимо от схемы реализации контуров. С учетом вышесказанного нужно избегать резкого, постоянного и интенсивного торможения в жару на автомобилях, которые не подготовлены заранее к таким условиям эксплуатации. По этой же причине рекомендуется модернизировать и дорабатывать тормозную систему на авто, двигатель которых был серьезно форсирован для езды в агрессивном режиме. Чтобы избежать перегрева тормозов, нужно устанавливать вентилируемые тормозные диски, использовать специальную тормозную жидкость, которая предполагает работу в условиях высокого нагрева.

Что касается долива, необходимо использовать рекомендуемый производителем ТС тип тормозной жидкости. Смешивание различных видов жидкостей, а также продукции разных изготовитель крайне не рекомендуется. Например, если допускается использование DOT4, тогда нужно лить такую жидкость, причем использовать продукт одного бренда. Игнорирование данного правила может привести к тому, что уплотнители в тормозной системе придут в негодность, магистрали могут закупориваться и т.д.

Параллельно с этим на каждом ТО следует проверять износ тормозных колодок и тормозных дисков/барабанов на каждой оси. Старайтесь не ездить на сильно изношенных колодках, так как износ и нагрев дисков/барабанов также увеличивается. В том случае, если изношены сами тормозные диски, тогда их следует заменить или проточить для удаления выработки. Менять и протачивать элементы следует парой, то есть на каждой оси.

После замены тормозных колодок проваливается педаль тормоза

Достаточно частым явлением после определенных работ, связанных с тормозной системой, является то, что после замены тормозной жидкости проваливается педаль тормоза. Также неисправность может проявляться после замены колодок, дисков, барабанов. Водители достаточно часто сталкиваются с тем, что прокачал тормоза, а педаль проваливается. Давайте разбираться.

Начнем с того, что после замены колодок/дисков, замены жидкости и прокачки тормозов система может давать сбои некоторое время. К этому нужно быть готовым заранее, то есть сразу нельзя эксплуатировать автомобиль в привычном режиме. Дело в том, что новые тормозные диски и тормозные колодки должны притереться. Пока притирка не закончена, машина после нажатия на тормоз может дергаться, педаль тормоза начинает вибрировать, при торможении легкие вибрации могут передаваться на рулевое колесо. Добавим, что общая притирка новых колодок и дисков занимает от 250 до 400 км. пробега. Если же симптомы не прекратились, тогда следует проверять качество деталей и правильность установки элементов.

Дело в том, что новая колодка в случае проблем с суппортом прижимается к диску не по всей площади антифрикционной накладки. В результате части накладки быстро и сильно изнашиваются, а система тормозов работает малоэффективно. Педаль тормоза при нажатии медленно уходит все ниже и ниже при нажатии. По этой причине во время замены колодок нужно проверять состояние суппорта, его отношение по оси к диску. Это необходимо в том случае, когда меняются только колодки, колодки и диски, а также сразу колодки, диски и суппорта.

При заведенном двигателе педаль тормоза проваливается

Наиболее распространенными причинами того, что на заведенном авто провалилась педаль тормоза, является воздух в системе, неполадки ГТЦ, низкий уровень ТЖ, критический износ колодок/дисков, перегрев тормозов и т.п. Также отметим, в случае появления симптомов, когда педаль тормоза не проваливается, но остается очень тугой после запуска и сильно снижается эффективность тормозов, тогда следует проверить вакуумный усилитель тормозов. Дополнительно на его неполадки указывает то, что обороты мотора плавают при нажатии на тормоз, хотя жидкость не уходит в бачке тормозной системы, а также на заглушенном моторе педаль тормоза всегда остается упругой, а не после нескольких нажатий.

Вернемся к так называемому «вакуумнику». Данное устройство помогает водителю, уменьшая прилагаемое усилие на педали тормоза во время торможения. Частой причиной неполадок является повреждение вакуумной диафрагмы усилителя тормозов. Указанный пневмоусилитель тормозов работает только тогда, когда двигатель заведен. Повреждения или износ диафрагмы не позволяют добиться разрежения в камере усилителя, в результате чего педаль тормоза плохо нажимается после запуска ДВС. Это легко поверить путем нажатия на тормоз тогда, когда двигатель не заведен. Через 2-3 качка педаль должна стать упругой. После мотор запускается. Если педаль не становится немного мягче, тогда нужна диагностика вакуумного усилителя.

Проваливается педаль тормоза: тормозная жидкость не уходит

На практике, достаточно часто автовладельцы сталкиваются с тем, что при первом нажатии проваливается педаль тормоза. При этом поверхностный смотр шлангов и цилиндров не выявляет утечки, не происходит заметного изменения уровня тормозной жидкости в бачке и т.д. Обратите внимание, чтобы педаль тормоза начала проваливаться при нажатии, достаточно утечки всего нескольких капель тормозной жидкости.

Если имеет место протечка, тормозная система неизбежно завоздушивается. Получается, если педаль тормоза проваливается, но жидкость не уходит, это еще не значит, что система герметична. Две-три капли ТЖ не повлияют на уровень в бачке, саму утечку бывает сложно обнаружить, однако тормоза не будут работать нормально.

Еще отметим, что тормозная жидкость может течь через главный тормозной цилиндр, при этом утечку удается выявить только путем отсоединения этого цилиндра от вакуумного усилителя тормозов. Часто бывает так, что наполнение цилиндра не полное.

После замены тормозной жидкости проваливается педаль тормоза

Еще одной распространенной неполадкой является такая неисправность, когда после прокачки тормозов педаль проваливается. Другими словами, владелец только что заменил тормозную жидкость и прокачал тормоза на машине, а педаль проваливается. Прежде всего, это может означать то, что воздух остался в системе.

Зачастую, систему прокачивают вдвоем (один человек работает с педалью, а другой открывает и закрывает штуцера прокачки). Так вот, проблемы с тормозами появляются в том случае, если тот, кто нажимал на педаль, отпустил ее рано, при этом помощник не успел закрыть штуцер прокачки.

Еще добавим, что если кроме замены тормозной жидкости также выполнялся ремонт/замена суппортов, параллельно менялись тормозные колодки, при этом педаль тормоза проваливается (обычно при первом нажатии), так происходит в результате «приработки» деталей.

Поршни рабочих цилиндров занимают такое положение, чтобы зазоры между колодками и тормозными дисками/тормозными барабанами были минимальными. При этом обратный ход поршня блокируется тем или иным способом (зависит от особенностей конструкции).

Когда же все детали займут рабочее положение, педаль тормоза перестанет проваливаться. Если же педаль тормоза проваливается после ремонта, тогда высока вероятность того, что при сборке допущены ошибки, система не достаточно качественно прокачана, имеются утечки тормозной жидкости и т.д.

После резкого торможения пропали тормоза

Бывает так, что педаль тормоза проваливается при резком нажатии. Как правило, это может произойти по причине того, что произошла утечка тормозной жидкости. Причиной может быть обрыв тормозных шлангов, трубок, поломка тормозных цилиндров (главного или рабочего). Педаль тормоза также резко проваливается, когда имеет место сильный износ дисков или тормозных барабанов, тормозных колодок. В этом случае поршень рабочего цилиндра выталкивается наружу.

Еще одной причиной может быть перегрев тормозной жидкости при сильно активном торможении (перегрев тормозов). Это происходит по причине сильных нагрузок на тормозную систему (активное торможение) одновременно с тем, что жидкость в системе потеряла свои свойства, «натянула» влаги и т.д. Именно с учетом того, что ТЖ имеет ограниченный срок службы, ее надо менять не реже, чем один раз в два года (лучше раз в год).

Также каждые 6 месяцев необходимо осматривать тормозные шланги и трубопроводы. Если замечены трещины, шланги нужно менять. При этом для замены следует приобретать «свежие» шланги по дате выпуска. Обычно, если изделию больше 24 месяцев с момента выпуска, тогда от приобретения подобной запчасти лучше отказаться. Дело в том, что резина рассыхается и трескается сама по себе от времени.

Что в итоге

Как видно, причин проваливающейся педали тормоза может быть много. Если вы не уверены в своих силах и навыках, тогда следует воздержаться от попыток самостоятельно устранить неисправность и немедленно обратиться к опытным специалистам. Нужно помнить, что тормозную жидкость рекомендуется своевременно менять, так как максимальный срок службы составляет не более 24 месяцев. Также признаком необходимости замены становится помутнение и почернение, появление характерного запаха. Отметим, что тормозная жидкость имеет свойство накапливать в себе воду, что значительно ухудшает со временем ее свойства и служит дополнительным поводом для замены.

В подобной ситуации лучше тормозить при помощи поэтапного понижения передачи с повышенной на пониженную с перегазовкой на авто, которое оборудовано «механикой» (ручная КПП). В отдельных случаях можно применить способ контактного аварийного торможения, когда автомобиль намеренно сталкивается с каким-либо препятствием и замедляется после такого контакта или нескольких контактов. Данная техника позволяет остановиться с минимальными рисками для водителя неисправного ТС и других участников дорожного движения.

Передняя тормозная система ваз 2110

Одна из наиболее ответственных систем в любом автомобиле – это тормоза. Данный узел должен быть максимально надежным. Ведь исправность тормозной системы напрямую влияет на безопасность движения. В процессе эксплуатации она может завоздушиваться. В результате торможение становится менее эффективным. В сегодняшней статье мы поговорим о том, как прокачивать тормоза на ВАЗ-2110, зачем это делать и что для этого нужно.

Зачем это делать?

Прокачка – одна из наиболее частых профилактических мер в обслуживании автомобиля. Суть операции заключается в удалении из системы лишнего воздуха. Как мы знаем, на «десятках» используется гидравлический привод. Плотность жидкости и воздуха существенно отличается.

Как часто прокачивается тормозная система

ВАЗ-2110 укомплектован вакуумным усилителем, а также главными и рабочими тормозными цилиндрами. Поэтому при замене любого из вышеперечисленных элементов нужно удалять воздух из системы. Также данная операция производится при замене резиновых или металлических трубок. Как часто должна прокачиваться тормозная система? ВАЗ-2110 должен подвергаться такой операции как минимум раз в год, даже при условии, что элементы системы не менялись. Почему именно так?

Производитель регламентирует срок замены жидкости. Он составляет 2 года, или 60 тысяч километров пробега. Многие задаются вопросом о том, зачем ее менять, если все и так работает. Дело в том, что тормозная жидкость хорошо впитывает влагу. Она может вызывать внутреннюю коррозию.

Также во время работы главного и рабочего тормозных цилиндров появляется выработка. Эта металлическая стружка забивает каналы системы, ухудшая эффективность работы тормозов. Жидкость не способна пройти сквозь контуры уже в том количестве, как ранее. Поэтому дабы исключить засор и коррозию системы, рекомендуется полностью менять тормозную жидкость раз в два года.
Также отметим признаки, которые указывают на то, что машине нужна внеплановая прокачка. Первый симптом – это увеличенный свободный ход педали. Да, его можно выставить путем закручивания регулировочных болтов. Однако проблема вскоре повторится. Еще один признак – это характер нажатия педали тормоза. Если в системе есть воздух, она будет мягко проваливаться вниз. Со временем эффект будет лишь усиливаться. Не стоит тянуть с заменой жидкости.

Схема прокачки тормозов (ВАЗ-2110)

Поскольку в автомобиле несколько контуров системы, встает вопрос об очередности прокачки каждого из них. Как выполнить работу правильно? Последовательность прокачки тормозов (ВАЗ-2110) следующая. Сначала удаляется воздух из заднего правого колеса.

Советы перед началом работ

Перед тем как прокачивать тормоза на ВАЗ-2110 своими руками, подготовьте новую гидравлическую жидкость. Она должна быть той же марки, что используется сейчас в автомобиле. Если вы не знаете, какая именно жидкость использовалась до этого, загляните в инструкцию по эксплуатации. Существует несколько классов в зависимости от температуры закипания – от 3 до 5.1 (маркировка «Дот»).

Приступаем к работе

Только после тщательного осмотра деталей производится правильная прокачка тормозов. ВАЗ-2110 ставится на ровную площадку. Сначала вывешивается задняя правая часть, и снимается колесо. Далее проверяют уровень жидкости в пластиковом бачке. Он должен находиться на среднем уровне, но не ниже минимального. Итак, доливаем жидкость до отметки МАХ и приступаем к прокачке тормозов. Сначала очищаем клапан от грязи. Далее снимаем с него защитный резиновый колпачок. На головку клапана надевается шланг. Второй его конец опускается в чистую прозрачную бутылку (например, из-под минералки).

Что далее?

После этого закрываем клапан. Повторяем операцию еще раз. Так делается до тех пор, пока из системы полностью не удалится воздух. Жидкость не должна иметь пузырьков. Обычно это достигается за два-три повтора. Во время прокачки важно следить за уровнем жидкости в пластиковом бачке под капотом. Если уровень упал до минимального, долейте ее хотя бы до середины и повторите операцию вновь. По завершении работ следует извлечь резиновые шланги из клапана и закрыть последний специальным колпачком.

Заключение

Итак, мы выяснили, как прокачивать тормоза на ВАЗ-2110 своими руками. Как видите, операцию можно выполнить в условиях гаража. Среди инструментов вам нужна лишь пустая бутылка, ключ для клапана и шланги. Перед тем как прокачать тормоза на ВАЗ-2110 (если заменил тормозной цилиндр), всегда проверяйте уровень жидкости. Если он будет минимальным, в систему вновь попадет воздух. Ситуация не из приятных – потерянное время плюс потраченная зря жидкость. В таком случае прокачка займет очень много времени.

Основные типы тормозных систем автомобилей

В эти типы тормозных систем входят:

Рабочая тормозная система служит для снижения скорости автомобиля с желаемой интенсивностью вплоть до полной остановки не зависимо от скорости нагрузки и величины наклона дорог для которых он предназначен.

Запасная тормозная система предназначена для плавного снижения скорости движения или остановки автомобиля в случае полного или частичного выхода из строя рабочей тормозной системы.

Стояночная тормозная система автомобиля предназначена удержания неподвижного автомобиля на горизонтальном участке пути или уклоне даже при отсутствии водителя.

Вспомогательная тормозная система предназначена для поддержания постоянной скорости автомобиля при движении его на затяжных спусках гор или дорог и регулирования его самостоятельно или одновременно с рабочей тормозной системой с целью разгрузки тормозных механизмов.

Назначение, характеристика, устройство тормозной системы автомобиля ВАЗ-2110

Тормозная система ВАЗ-2110 предназначена для управления изменения скорости автомобиля его остановки, а также удержания на месте длительное время за счёт использования тормозной силой между колесом и дорогой. На автомобиле ваз 2110 применена рабочая тормозная система с диагональным разделением контуров (рис.1), что значительно повышает безопасность вождения автомобиля. Один контур гидропривода тормозов обеспечивает работу правого переднего и левого заднего тормозных механизмов, другой тормозной контур – левого переднего и правого заднего.

Рис. 1. Схема тормозной системы автомобилей ваз 2110: 1 – тормозной механизм переднего колеса; 2 – трубопровод контура левый передний-правый задний тормоз; 3 – главный тормозной цилиндр; 4 – трубопровод контура правый передний-левый задний тормоз; 5 – бачок главного тормозного цилиндра; 6 – вакуумный усилитель тормозов; 7 – тормозной механизм заднего колеса; 8 – упругий рычаг привода регулятора давления тормозов; 9 – регулятор давления тормозов; 10 – рычаг привода регулятора давления тормозов; 11 – педаль тормоза; А – гибкий шланг переднего тормоза; В – гибкий шланг заднего тормоза.

При отказе одного из контуров рабочей тормозной системы используется второй контур, обеспечивающий остановку автомобиля с достаточной эффективностью.

В гидравлический привод тормозов включены вакуумный усилитель 6 и двухконтурный регулятор давления задних тормозов 9. Стояночная тормозная система на автомобиле ваз 2110 имеет привод на тормозные механизмы

Устройство привода регулятора давления

Основное назначение регулятора давления тормозов состоит в создании необходимого тормозного усилия в задних барабанных тормозах автомобиля в зависимости от нагрузки машины и от резкости торможения.

Чем больше задняя ось машины приподнимается, тем хуже становится сцепление задних колёс с дорогой, поэтому регулятор делает так, чтобы задние колёса тормозили менее интенсивно. Простой пример тому – резкое торможение ненагруженной машины.

Если регулятор не будет препятствовать торможению задними колёсами, то они легко заблокируются раньше передних и машину поведёт в сторону.

Соответственно, при всё большей загруженности машины, особенно багажника и задних сидений, сцепление с дорогой у задних колёс увеличивается, поэтому регулятор давления позволяет задним колодкам тормозить эффективнее.

Рис. 3. Привод регулятора давления тормозов автомобилей ваз 2110:

1 – регулятор давления; 2,16 – болты крепления регулятора давления; 3 – кронштейн рычага привода регулятора давления; 4 – штифт; 5 – рычаг привода регулятора давления; 6 – ось рычага привода регулятора давления; 7 – пружина рычага; 8 – кронштейн кузова; 9 – кронштейн крепления регулятора давления; 10 – упругий рычаг привода регулятора давления; 11 – серьга; 12 – скоба серьги; 13 – шайба; 14 – стопорное кольцо; 15 – палец кронштейна; А, В, С – отверстия.

Регулятор давления тормозов 1 (рис. 3) прикреплен к кронштейну 9 двумя болтами 2 и 16. При этом передний болт 2 одновременно крепит вильчатый кронштейн 3 рычага 5 привода регулятора давления тормозов. На пальце этого кронштейна шарнирно штифтом 4 закреплен двуплечий рычаг 5. Его верхнее плечо связано с упругим рычагом 10, другой конец которого через серьгу 11 шарнирно соединен с кронштейном рычага задней подвески.

Кронштейн 3 вместе с рычагом 5 за счет овальных отверстий под болт крепления можно перемещать относительно регулятора давления. Таким образом, регулируется усилие, с которым рычаг 5 действует на поршень регулятора давления тормозов.

Рис. 4. Регулятор давления тормозов автомобилей ваз 2110:

1 – корпус регулятора давления; 2 – поршень; 3 – защитный колпачок; 4, 8 – стопорные кольца; 5 – втулка поршня; 6 – пружина поршня; 7 – втулка корпуса; 9, 22 – опорные шайбы; 10 – уплотнительные кольца толкателя; 11 – опорная тарелка; 12 – пружина втулки толкателя; 13 – кольцо уплотнительное седла клапана; 14 – седло клапана; 15 – уплотнительная прокладка; 16 – пробка; 17 – пружина клапана; 18 – клапан; 19 – втулка толкателя; 20 – толкатель; 21 – уплотнитель головки поршня; 23 – уплотнитель штока поршня; 24 – заглушка; А, О – камеры, соединенные с главным цилиндром; В, С – камеры, соединенные с колесными цилиндрами задних тормозов; К, М, Н – зазоры.

В регуляторе давления тормозов четыре камеры: А и D (рис.4) соединяются с главным тормозным цилиндром, В – с правым колесным цилиндром задних тормозов, С – с левым колесным цилиндром задних тормозов. В исходном положении педали тормоза поршень 2 поджат рычагом 5 (см. рис. 3) через пластинчатую пружину 7 к толкателю 20 (см. рис. 4), который под этим усилием поджимается к седлу 14 клапана 18. При этом клапан 18 отжимается от седла, в результате чего образуется зазор Н, а также зазор К между головкой поршня и уплотнителем 21. Через эти зазоры камеры регулятора давления тормозов А и D сообщаются с камерами В и С.

При нажатии на педаль тормоза жидкость через зазоры К и Н и камеры В и С поступает в колесные цилиндры тормозных механизмов. При увеличении давления жидкости возрастает усилие на поршне, стремящееся выдвинуть поршень из корпуса. Когда усилие давления жидкости превысит усилие упругого рычага, поршень начинает выдвигаться из корпуса, а вслед за ним перемещается под действием пружин 12 и 17 толкатель 20 вместе с втулкой 19 и кольцами 10. При этом зазор М увеличивается, а зазоры Н и К уменьшаются. Когда зазор Н выберется полностью и клапан 18 изолирует камеру D от камеры С, толкатель 20 вместе с расположенными на нем деталями перестает перемещаться вслед за поршнем. Теперь давление в камере С будет изменяться в зависимости от давления в камере В. При дальнейшем увеличении усилия на педали тормоза давление в камерах регулятора давления тормозов D, В и А возрастает, поршень 2 продолжает выдвигаться из корпуса, а втулка 19 вместе с уплотнительными кольцами 10 и тарелкой 11 под усиливающимся давлением в камере В сдвигается в сторону пробки 16. При этом зазор М начинает уменьшаться. За счет уменьшения объема камеры С давление в ней, а значит и в приводе тормоза, нарастает и практически будет равно давлению в камере В. Когда зазор К станет равен нулю, давление в камере В, а значит и в камере С, будет расти в меньшей степени, чем давление в камере А за счет дросселирования жидкости между головкой поршня и уплотнителем 21.

Зависимость между значениями давления в камерах В и А определяется отношением разности площадей головки и штока поршня к площади головки. При увеличении нагрузки автомобиля упругий рычаг 10 (см. рис. 3) нагружается больше и усилие от рычага 5 на поршень увеличивается, т.е. момент касания головки поршня и уплотнителя 21 (см. рис. 4) достигается при большем давлении в главном тормозном цилиндре. Таким образом, эффективность задних тормозов с увеличением нагрузки увеличивается.

При отказе контура тормозов правый передний-левый задний тормоз уплотнительные кольца 10 и втулка 19 под давлением жидкости в камере В сместятся в сторону пробки 16 до упора тарелки 11 в седло 14. Давление в заднем тормозе будет регулироваться частью регулятора, которая включает в себя поршень 2 с уплотнителем 21 и втулкой 7. Работа этой части регулятора при отказе названного контура аналогична работе при исправной тормозной системе. Характер изменения давления на выходе регулятора давления тормозов такой же, как и при исправной тормозной системе.

При отказе контура тормозов левый передний-правый задний тормоз давлением тормозной жидкости толкатель 20 с втулкой 19, уплотнительными кольцами 10 смещается в сторону поршня, выдвигая его из корпуса. Зазор М увеличивается, а зазор Н уменьшается. Когда клапан 18 коснется седла 14, рост давления в камере С прекращается, т.е. регулятор давления тормозов в этом случае работает как ограничитель давления. Однако достигнутого значения давления достаточно для надежной работы заднего тормоза.

В корпусе 1 выполнено отверстие, закрытое заглушкой 24. Течь жидкости из-под заглушки при ее выдавливании свидетельствует о не герметичности колец 10.

Главный цилиндр с бачком

Главный тормозной цилиндр – центральный конструктивный элемент рабочей тормозной системы. Он преобразует усилие, прикладываемое к педали тормоза, в гидравлическое давление в тормозной системе. Работа главного тормозного цилиндра основана на свойстве тормозной жидкости, не сжиматься под действием внешних сил.

Рис. 5. Главный тормозной цилиндр с тормозным бачком автомобили ваз 2110:

1 – корпус главного цилиндра; 2 – уплотнительное кольцо низкого давления; 3 – поршень привода контура "левый передний-правый задний тормоза"; 4 – распорное кольцо; 5 – уплотнительное кольцо высокого давления; 6 – прижимная пружина уплотнительного кольца; 7 – тарелка пружины; 8 – возвратная пружина поршня; 9 – шайба; 10 – стопорный винт; 11 – поршень привода контура "правый передний-левый задний тормоза"; 12 – соединительная втулка; 13 – бачок; 14 – датчик аварийного уровня тормозной жидкости; А – зазор.

Главный тормозной цилиндр (рис. 5) с последовательным расположением поршней. На корпусе главного тормозного цилиндра крепится тормозной бачок 13, в наливной горловине которого установлен датчик 14 аварийного уровня тормозной жидкости. Уплотнительные кольца 5 высокого давления и кольца заднего колесного цилиндра взаимозаменяемы.

Устройство датчика аварийного уровня тормозной жидкости

Рис. 10. Датчик аварийного уровня тормозной жидкости автомобили ваз 2110: 1 – защитный колпачок; 2 – корпус датчика; 3 – основание датчика; 4 – уплотнительное кольцо; 5 – зажимное кольцо; 6 – отражатель; 7 – толкатель; 8 – втулка; 9 – поплавок; 10 – неподвижные контакты; 11 – подвижный контакт.

Датчик аварийного уровня тормозной жидкости механического типа. Корпус 2 (рис.10) датчика с уплотнителем 4 поджимается к основанию 3 зажимным кольцом 5, которое навинчивается на горловину тормозного бачка. Одновременно к торцу горловины поджимается фланец отражателя 6. В этом положении зажимное кольцо удерживается двумя фиксаторами, изготовленными на основании 3. Через отверстие основания проходит толкатель 7, соединенный с поплавком 9 при помощи втулки 8. На толкателе расположен подвижный контакт 11, а на корпусе датчика – неподвижные контакты 10. Полость контактов герметизируется защитным колпачком 1. При понижении уровня тормозной жидкости в тормозном бачке до предельно допустимого подвижного контакта опускается на неподвижные контакты и замыкает цепь лампы аварийной сигнализации в комбинации приборов.

На автомобиле ВАЗ-2110 применяются:

  • • рабочая тормозная система с диагональным разделением контуров, действующая на все колеса;
  • • запасная тормозная система, являющаяся частью рабочей и действующая при выходе из строя одного из контуров;
  • • стояночная тормозная система, действующая на задние колеса. Рабочая тормозная система включает в себя тормозные механизмы

передних и задних колес и гидравлический привод с вакуумным усилителем тормозов (рис. 13.4).

Рис. 13.4. Схема рабочей тормозной системы автомобиля ВАЗ-2110:

А — контур правого переднего и левого заднего колес;

  • — Б — контур левого переднего и правого заднего колес 1,5 — тормозные механизмы передних колес; 2,4 — гибкие тормозные шланги передних колес; 3 — главный тормозной цилиндр; 6 — вакуумный усилитель;
  • 7 — регулятор давления тормозной жидкости в задних тормозных механизмах; 8,11 — тормозные механизмы задних колес; 9,10 — гибкие тормозные шланги

Тормозные механизмы передних колес (рис. 13.5) дисковые, с плавающей скобой, с автоматической регулировкой зазора между колодками и диском, с сигнализатором износа колодок. На суппорте 2, закрепленном двумя болтами на поворотном кулаке, устанавливается подвижная скоба 3. Подвижная скоба крепится болтами к направляющим шпилькам 10, свободно перемещающимся в отверстиях суппорта. В эти отверстия заложена смазка, и они уплотнены резиновыми чехлами. К специальным пазам суппорта пружинами поджаты колодки. Внутренняя колодка имеет сигнализатор износа. Внутри цилиндра 4 установлен поршень 5 с резиновым уплотнительным кольцом 6, за счет упругости которого поддерживается определенный зазор между колодкой и диском. На цилиндре установлен перепускной клапан 8 для удаления воздуха из гидропривода. Тормозной диск 11 крепится к ступице 12 двумя направляющими штифтами, а также четырьмя болтами крепления колеса.

Рис. 13.5. Тормозной механизм переднего колеса автомобиля ВАЗ-2110:

а — тормозной механизм; б — работа уплотнительного резинового кольца;

1 — защитный щиток; 2 — суппорт тормозного механизма; 3 — подвижная скоба; 4 — корпус тормозного цилиндра; 5 — поршень тормозного цилиндра;

б — уплотнительное резиновое кольцо; 7 — провод сигнализатора износа тормозных колодок; 8 — перепускной клапан прокачки тормозов; 9 — гибкий тормозной шланг; 10 — направляющая шпилька подвижной скобы;

11 — тормозной диск; 12 — ступица переднего колеса

Тормозные механизмы задних колес (рис. 13.6) —барабанные с автоматической регулировкой зазора между колодками и барабаном. На тормозном щите 15 вверху установлен колесный тормозной цилиндр 8, а внизу — неподвижная упорная планка 1 для колодок. Две колодки 3 стягиваются между собой пружинами 2 и 7 и упираются верхним торцом в толкатель 13 поршня 12, а нижним — в неподвижную упорную планку. От осевого смещения каждая колодка удерживается направляющей пружиной. Между колодками установлена распорная планка 6, а на задней колодке механизма пальцем 14 закреплен рычаг 16 привода стояночного тормоза.

Устройство автоматического регулирования зазора между колодками и барабаном расположено в колесном цилиндре. Упорное разрезное кольцо 10 установлено на поршне 12 между буртиком упорного винта 20 и сухарем 17 с зазором 1,25—1,65 мм. В цилиндре упорные кольца устанавливаются с натягом, обеспечивающим усилие сдвига кольца по зеркалу цилиндра не менее 343 Н (35 кгс). Это превышает усилие стягивающих пружин. По мере износа накладок зазор выбирается, и когда буртик упорного винта упрется в упорное кольцо, при нажатии на педаль тормоза происходит сдвиг упорного кольца. При отпускании педали тормоза поршни возвращаются назад до упора в сухари под действием стяжных пружин. Таким образом, между колодками и барабаном будет поддерживаться необходимый зазор. Тормозной щит крепится к фланцу оси заднего колеса, а тормозной барабан — к ступице заднего колеса.

Рис. 13.6. Тормозной механизм заднего колеса автомобиля ВАЗ-2110:

  • 1 — упорная планка; 2 — нижняя стяжная пружина; 3 — тормозная колодка;
  • 4 — фрикционная накладка; 5 — трос привода стояночной тормозной системы;
  • 6 — распорная планка; 7 — верхняя стяжная пружина; 8 — резиновая манжета;
  • 9 — рабочий тормозной цилиндр 10 — упорное кольцо; 11 — резиновая манжета; 12 — поршень рабочего тормозного цилиндра; 13 — толкатель поршня; 14 — палец крепления рычага привода стояночной тормозной системы;
  • 15 — тормозной щит; 16 — рычаг привода стояночной тормозной системы;
  • 17 — сухарь; 18 — упорная шайба пружины манжеты; 19 — пружина манжеты;
  • 20 — упорный винт

Гидравлический привод рабочей тормозной системы —двухконтурный. Один контур обеспечивает торможение правого переднего и левого заднего колес, другой — левого переднего и правого заднего. В состав гидравлического привода входят: главный тормозной цилиндр, вакуумный усилитель тормозов, регулятор давления жидкости в тормозных механизмах задних колес и трубопроводы. В системе имеется также датчик аварийного уровня тормозной жидкости, который находится в пробке бачка главного тормозного цилиндра.

Главный тормозной цилиндр (рис. 13.7) двухсекционный с последовательным расположением поршней. Поршни 2 могут перемещаться в корпусе 1 под действием штока 21 в пределах фрезеровок, выполненных в нижней части поршня. Болты 3 ограничивают их продольное перемещение и предотвращают проворачивание в корпусе цилиндра. В кольцевую проточку поршня с зазоромА установлено резиновое уплотнительное кольцо 5. Между уплотнительным кольцом и поршнем размещено упорное кольцо 4, которое установлено в цилиндре с небольшим натягом. Величина натяга меньше усилия возвратной пружины 8 поршня. На корпусе главного тормозного цилиндра крепится бачок 10, в пробке которого установлен сигнализатор аварийного уровня жидкости.

Рис. 13.7. Главный тормозной цилиндр с вакуумным усилителем автомобиля ВАЗ-2110:

  • 1 — корпус главного тормозного цилиндра; 2 — поршень; 3 — стопорный болт;
  • 4 — упорное кольцо; 5 — уплотнительное кольцо; 6 — пружина уплотнительного кольца; 7 — тарелка пружины; 8 — пружина поршня; 9 — пробка; 10 — бачок;
  • 11 — пробка бачка с сигнализатором уровня тормозной жидкости; 12 — обратный клапан; 13 — корпус вакуумного усилителя; 14 — диафрагма вакуумного усилителя; 15 — крышка вакуумного усилителя; 16 — уплотнительный чехол;
  • 17 — воздушный фильтр; 18 — клапан вакуумного усилителя; 19 — поршень вакуумного усилителя; 20 — корпус клапана; 21 — буфер штока; 22 — шток вакуумного усилителя; 23 — пружина диафрагмы; 24 — толкатель;
  • 25 — включатель стоп-сигнала; 26 — педаль тормоза; 27 — упор включателя

При отпущенной педали тормоза поршни под действием возвратных пружин находятся в крайнем заднем положении. Распорные кольца, установленные в цилиндре с натягом, прижимают уплотнительное кольцо к переднему буртику поршня. В результате этого рабочая полость цилиндра оказывается соединенной с питательным бачком через осевое отверстие в поршне, радиальные отверстия, выходящие в кольцевую канавку под уплотнительным кольцом, и зазор в замке упорного кольца. При нажатии на педаль тормоза задний поршень перемещается вперед в пределах зазора А. Уплотнительное кольцо прижимается пружиной к заднему буртику поршня и разобщает рабочую полость цилиндра от бачка. В рабочей полости создается давление жидкости, которое передается к тормозным механизмам левого переднего и правого заднего колес. Под этим же давлением начинает двигаться передний поршень, аналогично создавая давление жидкости в контуре «правого переднего — левого заднего колес». Если в контуре передней секции нарушится герметичность (лопнет тормозной шланг), передний поршень сдвинется вперед до упора в пробку главного тормозного цилиндра и в контуре задней секции будет необходимое для работы тормозных механизмов давление. Если выйдет из строя контур задней секции, то задний поршень переместится до переднего и заставит работать переднюю секцию. В обоих случаях увеличивается ход педали, но будет обеспечено торможение одним из контуров. В этом проявляется работа запасной тормозной системы.

Вакуумный усилитель (см. рис. 13.7) состоит из корпуса 13, крышки 15 и зажатой между ними диафрагмы 14 с закрепленным в ней корпусом клапана 20 вакуумного усилителя. Диафрагма делит вакуумный усилитель на две полости: вакуумную — соединенную шлангом через обратный клапан 12 с впускным трубопроводом двигателя и атмосферную — соединенную через фильтр 17 с атмосферой. Корпус клапана вакуумного усилителя пластмассовый. На выходе из крышки он уплотнен гофрированным резиновым чехлом. В корпусе клапана размещены: шток 22, буфер штока 21, поршень клапана 19, клапан 18 с возвратной пружиной, толкатель 24 со своей возвратной пружиной, воздушный фильтр 17.

При отпущенной педали 26 тормоза толкатель с поршнем отведен назад возвратной пружиной, причем поршень прижимается к клапану и разъединяет атмосферную полость от атмосферы. Одновременно через каналС атмосферная полость соединяется с вакуумной. В обеих полостях вакуум и под действием пружины 23 диафрагма отведена к крышке усилителя.

При нажатии на педаль тормоза толкатель перемещает поршень и отводит его от клапана, тем самым давая возможность атмосферному воздуху через фильтр поступить в атмосферную полость через канал В. Клапан тоже двигаясь вперед перекрывает канал С, разъединяя вакуумную и атмосферные полости. За счет разности давлений диафрагма прогибается вперед, увеличивая усилие водителя на шток главного тормозного цилиндра. Если водитель остановит движение педали, то диафрагма прогнется еще немного, поршень прижмется к клапану, закрывая проход атмосферному воздуху, но каналС еще не откроется. Диафрагма остановится в результате равновесия силы возвратной пружины диафрагмы и давления в атмосферной полости. При отпускании педали откроется каналС, и из атмосферной полости часть воздуха отсасывается в вакуумную. Разность давлений уменьшится, соответственно уменьшится усилие на шток главного тормозного цилиндра. В этом сказывается следящее действие вакуумного усилителя.

Регулятор давления регулирует давление жидкости в колесных цилиндрах тормозных механизмов задних колес в зависимости от нагрузки автомобиля. Чем больше нагрузка на задние колеса автомобиля, тем больше должно быть давление тормозной жидкости в колесных цилиндрах. Но при торможении за счет сил инерции часть веса автомобиля переходит на передние колеса. Задние колеса разгружаются, и регулятор уменьшает давление жидкости в колесных цилиндрах. Этим уменьшается вероятность юза задних колес при торможении.

Регулятор крепится к кронштейну кузова в районе заднего левого колеса. В регуляторе (рис. 13.8) имеется четыре полости: А, В, С и D. Полости А и D соединяются с рабочими полостями главного тормозного цилиндра и принадлежат разным контурам. Полости В и С соединены соответственно с правым и левым колесными цилиндрами задних тормозных механизмов. На выступающий конец поршня регулятора через систему рычагов действует усилие, пропорциональное весовой нагрузке на задние колеса автомобиля. Этому усилию пртиво- действует пружина через втулку, стопорное кольцо и толкатель. Кроме этого, поскольку поршень имеет переменное сечение, на него будет действовать давление тормозной жидкости в полости А. В исходном положении весовая нагрузка поджимает поршень 2 к толкателю 20. Между головкой поршня и уплотнителем 21 появляется зазор К, а между клапаном 18 и седлом 14 — зазор Я. Через эти зазоры камеры А и D соединяются, соответственно, с камерами В и С, и при торможении через эти зазоры жидкость поступает из главного тормозного цилиндра в колесные. С увеличением давления жидкости увеличивается усилие на поршне, стремящееся выдвинуть его из корпуса, но этому препятствует усилие от весовой нагрузки. Когда давление жидкости станет больше, поршень начнет выдвигаться из корпуса. Вместе с ним начнет двигаться и толкатель под действием пружин 12 и 17 вместе со втулкой 19 и уплотнительными кольцами 10. Зазоры К и Я уменьшаются. Когда зазор Я выберется полностью, жидкость в полостьС поступать не будет, но давление в ней будет изменяться в зависимости от давления в полости В. Таким образом, в обоих задних тормозных механизмах будет одинаковое давление. При дальнейшем увеличении усилия на педали поршень продолжает выдвигаться из корпуса, и зазор К также выбирается. В задних колесных тормозных цилиндрах давление жидкости будет расти медленнее, чем в полостиА из-за дроссилирования жидкости между головкой поршня и уплотнителем 21. При увеличении весовой нагрузки на задние колеса на поршень будет действовать большее усилие от системы рычагов, а значит и давление жидкости для перемещения поршня потребуется больше, соответственно и в задних тормозных механизмах будет большее давление.

Рис. 13.8. Регулятор давления тормозной жидкости в задних тормозных механизмах:

  • 1 — корпус регулятора; 2 — кронштейн рычага привода регулятора; 3 — рычаг привода регулятора; 4 — ось рычага; 5 — пружина рычага; 6 — кронштейн кузова; 7 — упругий рычаг привода; 8 — скоба серьги; 9 — серьга; 10 — болты крепления регулятора; 11 — пробка; 12 — пружина клапана; 13 — клапан;
  • 14 — седло клапана; 15 — толкатель; 16 — втулка толкателя; 17 — втулка корпуса; 18 — уплотнитель головки поршня; 19 — уплотнитель поршня; 20 — поршень;
  • 21 — втулка поршня

Таким образом, регулятор повышает эффективность торможения и предотвращает блокировку задних колес.

При отказе контура тормозов «левый передний — правый задний» втулка 19 сместится в сторону пробки 26 до упора тарелки 22 в седло 24. Давление в заднем тормозе будет регулироваться передней частью регулятора, которая включает в себя поршень 2 и уплотнитель 21.

При отказе контура тормозов «правый передний — левый задний» втулка 29 давлением жидкости и толкатель 20 усилием пружины 22 упираются в поршень, и будет работать задняя секция. Она включает в себя клапан 18 и седло 24.

В этих случаях регулятор работает как ограничитель давления, но его величина достаточна для эффективной работы тормоза.

Стояночная тормозная система с механическим приводом действует на задние тормозные механизмы. Привод состоит из рычага, тяги, уравнителя и троса в оболочке. При перемещении рычага трос действует на рычаг 26 (см. рис. 13.6) привода стояночного тормоза в механизме. Тот, в свою очередь, упираясь в разжимную планку 6, раздвигает колодки и прижимает их к барабану.

Тормозная система ВАЗ 2110 (тюнинг, фото)

Без тормозов, как известно, ни в жизни, ни на автомобиле далеко не уедешь, поскольку, кроме разгона нужно еще и вовремя остановиться, предотвратить столкновение с препятствием и т.д.

Рассмотрим, как устроена тормозная система ВАЗ 2110, какие неисправности наиболее распространены, и какие возможны доработки для того, чтобы улучшить устройство тормозов.

Схема гидропривода тормозов

Устройство

На машине установлены и, в основном, надежно действуют гидравлические тормоза. Они двухконтурные, имеют диагональное распределение. То есть, если вдруг подвела одна часть, то возможно торможение другим контуром. Ради безопасности, тормоза ВАЗ 2110 срабатывают по диагонали, один контур – это правое переднее и левое заднее колеса, другой – также по диагонали.

Такое устройство позволяет качественно (без заноса и других неприятностей) затормозить даже в случае неисправности, если пропали тормоза в одном из контуров.

Рассмотрим устройство тормозной системы. В гидропривод входят вакуумный усилитель, а также двухконтурный регулятор, создающий давление в задних тормозах.

Устройство тормозного суппорта изложено в данной статье: https://vazweb.ru/desyatka/tormoza/support.html

Кроме того, гидропривод оснащен трубопроводами, разделенными на два контура, шлангами и тормозными механизмами, обеспечивающими торможение передних и задних механизмов.

Приводит в действие гидропривод педаль, находящаяся в салоне (средняя). Вот главные составляющие гидропривода:

  1. Вакуумный усилитель. Он сконструирован таким образом, что создает давление на поршень главного цилиндра, и таким образом вызывает торможение;

    Вакумный усилитель тормозов

  2. Привод регулятора давления. Именно через него к задним механизмам тормозов поступает рабочая тормозная жидкость;

    Привод регулятора давления тормозов

  3. Сам регулятор давления. Уже по названию понятно, что данное устройство отвечает за силу давления, его уменьшение или усиление. Делает он это в зависимости от того, насколько нагружена задняя ось машины;

    Регулятор давления

  4. Главный цилиндр с поршнями, оснащенный бачком. Заливная горловина бачка оснащена датчиком аварийного уровня ТЖ;

    Главный тормозной цилиндр

  5. Тормозной механизм для переднего колеса. Его главные детали – диск, колодки и колесные цилиндры. В механизме также предусмотрен сигнализатор для предупреждения полного износа и неисправности накладок;

    Тормозной механизм переднего колеса

  6. Тормозной механизм для заднего колеса. В отличие от передних, дисковых тормозных механизмов задние – барабанные. Такова заводская комплектация. Однако многие автовладельцы считают, что их устройство не обеспечивает качественное торможение, и меняют их на дисковые.

    Тормозной механизм заднего колеса

Тормоза требуют к себе внимания. Не дожидаясь, когда загорится контрольная лампочка, сигнализирующая о критичном уровне ТЖ или износе накладок, а тем более, не доводя до того, чтобы тормоза вообще пропали, нужно проводить профилактические проверки.

Особое внимание – всем соединениям и шлангам, поскольку «убежавшая» тормозная жидкость не даст возможности произвести торможение, а отсюда и до трагедии недалеко.

Тревожные сигналы

Следующие симптомы, достаточно небезопасны, обратите внимание:

  1. Если тормоза совсем пропали, то однозначно – дальше ехать нельзя, даже до СТО! Если самостоятельный ремонт на месте не по силам, или попросту невозможен, нужно вызывать эвакуатор;
  2. При торможении идет сильная вибрация, особенно ощущаемая в рулевой колонке. Нажимаешь на педаль, и просто тяжело удержать руль в руках. Причин вибрации может быть несколько:
    • Многие утверждают, что вибрация может возникать из-за того, что стоят невентилируемые диски. Их устройство таково, что они очень не любят, когда торможение происходит в дождь, а то и прямо в луже. Здесь никакой ремонт не поможет – нужна замена дисков на вентилируемые;
    • Также возможна вибрация при неисправности в задних барабанах. Если при осмотре обнаружите на рабочей поверхности темные пятна, то это свидетельствует о неравномерном износе. При этом вибрация обычно очень сильная. Таким барабанам нужен срочный ремонт, а возможно – и замена на дисковые тормозные механизмы;
    • Проверьте передние тормозные диски на предмет деформации. При этом тоже наблюдается вибрация.
  3. Педаль тормоза слишком тугая. Причин тому может также быть несколько:
    • Засор воздушного фильтра для вакуумного усилителя может повлиять на то, что педаль стала тугая;
    • Проверьте сам вакуумный усилитель. Его возможные неисправности – разрушение диафрагмы, наконечника, заедание обратного клапана, повреждение шланга, соединяющего впускной коллектор с усилителем. Во всех этих случаях может наблюдаться синдром тугой педали, и нужен ремонт любой неисправности из указанных;
    • Также педаль может становиться более тугой по мере износа накладок, проверьте их тоже.
  4. Шипит при нажатии на тормоз. Если шипит именно в момент нажатия на педаль – нужно срочно проверить вакуумный усилитель, а затем решить что ему нужно – ремонт или замена. А вот если шипит тогда, когда отпускаете тормоз, то это явление из разряда обычных. Если, конечно, шипит не слишком явно.

Поможет с самостоятельной заменой задних тормозных колодок данный материал: https://vazweb.ru/desyatka/tormoza/zamena-zadnih-tormoznyh-kolodok.html

Доработка

Многие, считая, что тормоза плохие, и ремонт им не помогает, решаются на существенные переделки и тюнинг. Например, тюнинг тормозной системы ВАЗ 2110 может включать в себя замену задних барабанных механизмов на дисковые.

Здесь особенно важно знать, что торможение задних колес должно быть более мягким и наступать чуть позже, чем передних для предотвращения заноса.

Еще одна возможная идея для тюнинга – замена вакуумного усилителя а также главного тормозного цилиндра. Вместо штатных устанавливают от Лады Приоры. Это обычно помогает прежде всего в том, что не ощущается вибрация, а педаль работает с оптимальным усилием.

И не забывайте – после каждого вмешательства в работу тормозов нужна их прокачка.

Подробнее о замене вакуумного усилителя тормозов можно прочитать в данном материале: https://vazweb.ru/desyatka/tormoza/vakuumnyi-usilitel-tormozov.html

Оцените статью: Поделитесь с друзьями!

Суппорт ВАЗ-2110: описание и характеристика

Безопасность водителя и пассажиров, комфорт езды напрямую зависят от состояния тормозной системы. Именно суппорт ВАЗ-2110 необходим для эффективного торможения. Элемент состоит из поршня, направляющих и цилиндра, предназначенного для привода тормозных колодок.

На передние колеса установлены суппорты. В задней части используется несколько другой тип привода - тормозные цилиндры.

Признаки неисправности механизма

Конструкция этого механизма очень проста, но это самый важный компонент тормозной системы.Если тормозной суппорт ВАЗ-2110 исправен и работает в штатном режиме, то это напрямую влияет на тормозной путь автомобиля. В случае резкого торможения у вас есть шанс выиграть несколько «золотых» метров, что может спасти от летального исхода.


Среди основных симптомов поломок данного механизма можно выделить наличие подтеков возле переднего колеса, а также увеличение тормозного пути. Но подобные симптомы могут возникать и при разрушении трубок, шлангов и снижении уровня жидкости в системе.И поэтому перед ремонтом суппорта необходимо убедиться в его неисправности.



Основные поломки

Передний суппорт ВАЗ-2110 - конструктивный элемент, удерживающий тормозные колодки и отвечающий за уровень давления этих элементов на металлические диски. С его помощью также происходит равномерный износ колодок, что гарантирует эффективное торможение в любой ситуации. Корпус изготовлен из алюминиевого сплава, а поршень - из стали.


Между этими элементами находится сальник, предотвращающий вытекание тормозной жидкости из системы.Основные поломки суппорта следующие:

  1. Появление окисления на поверхности направляющих элементов.
  2. Окисление на главном поршне, приводящее к износу механизма.

Отказ можно определить по неравномерному износу колодок, а также по увеличению тормозного пути. При обнаружении такой неисправности обязательно поменяйте колодки.

Диагностика

Для проверки тормозного суппорта переднего ВАЗ-2110 потребуется выполнить следующие действия:

  1. Оценить состояние металлического поршня, легкость его движения внутри цилиндра.
  2. Проверить на окисление металла, оксидные образования или разрастания, влажность на элементах.
  3. Оценить состояние всех резиновых пыльников.
  4. Проверить состояние направляющих суппорта ВАЗ-2110. Обязательно убедитесь, что на их поверхности нет истирания, деформации или задиров.

Любое повреждение корпуса суппорта, его и других элементов должно насторожить водителя. Обязательно поменяйте механизм в этом случае.



Тормозная жидкость


Любая тормозная жидкость, используемая в автомобильных системах, очень хорошо впитывает влагу.Он гигроскопичен, поэтому окисляет поршневой механизм изнутри, что приводит к выходу из строя элементов конструкции. При этом затрудняется ход поршня, тормозные колодки изнашиваются неравномерно.

Возможно заклинивание передних колес. По этим причинам тормозную жидкость необходимо заменить. Его ресурс около 90 000 км, но не более двух лет. В этих решениях есть много полезных присадок, улучшающих охлаждение, повышающих тормозные характеристики.

Но со временем под воздействием высоких температур и давления эти присадки испаряются.А по консистенции тормозная жидкость становится больше похожей на воду, а это снижает эффективность системы.

Ремкомплекты

Вы можете приобрести специальные комплекты, предназначенные для ремонта суппорта. Но приобретать его нет смысла. Намного лучше заменить суппорт ВАЗ-2110. В этом случае вы увеличите срок службы всей тормозной системы, а также повысите ее надежность. В таких ремкомплектах есть смазка, необходимая для поршня и направляющих.


Нельзя использовать графитовую смазку типа ШРУС или Литол-24, так как это приведет к тому, что защитные амортизаторы вздуваются, а направляющие просто окисляются.В результате ремонт долгое время не принесет желаемого эффекта.

Снятие суппорта

Механизм очень простой по конструкции, демонтаж производится без особого труда. С такой работой справится даже начинающий автомобилист. Для снятия суппорта ВАЗ-2110 потребуется выполнить следующие действия:

  1. Ослабить болты крепления колеса с ремонтируемой стороны.
  2. Поднимите ремонтируемую сторону домкратом и полностью снимите колесо. Установите его под днище автомобиля.Это застрахует вас на случай, если машина внезапно упадет с домкрата.
  3. Автомобили десятого семейства имеют крепление суппорта к кронштейну с помощью двух болтов М17. Их нужно открутить. Если вы не можете порвать резьбу, используйте проникающую смазку.
  4. Отвинтите тормозной шланг, находящийся в верхней части суппорта.

Оценить состояние всех резиновых трубок при демонтаже. Если они повреждены, даже небольшие трещины, необходимо установить новые элементы. Такие поломки могут привести к тому, что на ходу разгерметизируется тормозная система.

Установка нового суппорта


Устройство устанавливается в обратной последовательности. Для этого выполните следующие действия:

  1. Установите корпус тормозного суппорта и достаньте болты крепления.
  2. Затяните болты ключом на «17».
  3. Отожмите стопорную пластину и открутите болт ключом на «13», чтобы откинуть половину опоры.
  4. Поршень необходимо полностью вдавить в механизм и установить новые тормозные колодки.
  5. Установите половину суппорта на место и затяните гайку.Отогните стопорную пластину стамеской.
  6. Накрутить тормозной шланг.
  7. Удалите воздух из всей системы.

Обязательно наденьте резиновые заглушки на фитинги после прокачки системы. С их помощью эти элементы защищены от влаги и пыли. И при следующей прокачке откручивать фурнитуру будет намного проще.

Ремонт суппорта

Если вы решили не заменять, ремонтировать механизм, то вы можете приобрести для этого специальный комплект.Он состоит из следующих компонентов:

  1. Прокладки.
  2. Новый поршень.
  3. Направляющие элементы.

Стоимость ремкомплекта около 500 руб. Новая опора для автомобиля десятого семейства, в зависимости от жадности продавца, может стоить в 2-3 раза дороже.


Но перед установкой новых элементов, входящих в комплект, необходимо полностью разобрать суппорт ВАЗ-2110. Для этого потребуется использование воздушного компрессора.Подсоедините его к отверстию для тормозной магистрали, а затем постепенно подайте воздух. Под поршень желательно установить резиновую прокладку или деревянную колодку. Это позволит избежать выстрела, так как поршень движется свободно.

Аналогичное действие можно произвести непосредственно перед снятием механизма. Для этого не нужно отключать суппорт от системы, вместо тормозных колодок установить небольшой деревянный брусок. Слегка нажмите на педаль тормоза, чтобы создать давление в системе. В этом случае вы потеряете определенное количество жидкости, но если вы все же планировали залить новую, то это не проблема.

Установка нового поршня производится с помощью зажима. Обязательно согните пыльник, чтобы не повредить его. Перед установкой поршня необходимо избавиться от грязи на внутренних поверхностях с помощью неагрессивных жидкостей. Не рекомендуется использовать жидкость для чистки карбюратора, так как это может повредить резиновые и пластмассовые изделия.

PN0223W НАБОР ДИСКОВ NiBK JNBK ПЕРЕДНИЙ КОМПЛЕКТ DATSUN mi-Do LADA 2110 LADA 21111 LADA 2112 LADA Granta LADA Kalina LADA Priora LADA Priora Premier LADA Sagona LADA Samara LADA Samara 9012 LADA 910 Vera

Расположение Тормоз переднего моста
Длина-1 104.2
шт. В наборе 4
Толщина-1 16,5
Ширина -1 61,4
Провод-датчик 2

МОДЕЛИ>

DATSUN mi-Do
Тормоз переднего моста 14 ~

LADA 2110
Тормоз переднего моста Jan 00 ~ 1,6 л ВАЗ 2110 2110

05 ~ LADA 21111
Тормоз переднего моста 1.ВАЗ 2111

6 л ВАЗ 2112

Тормоз переднего моста Янв 05 ~ 1,6 л ВАЗ 2112

Тормоз переднего моста Фев 97 ~ 2,0 л ВАЗ 2112 2112


LADA Granta
Тормоз переднего моста Jan 12 ~ 1,6 л ВАЗ 2190 2116

LADA Kalina

Тормоз переднего моста 08 ноя ~ 1,4 л ВАЗ 1119

Тормоз переднего моста Октябрь 04 ~ 1,6 л ВАЗ 1117

Тормоз переднего моста Октябрь 04 ~ 1,6 л ВАЗ 1118

Тормоз переднего моста Октябрь 04 ~ 1,6 л ВАЗ 1119


ВАЗ Приора

Тормоз переднего моста, ноябрь 08 ~ 1.6 л ВАЗ 2170 2172

Тормоз переднего моста, ноя 08 ~ 1,6 л ВАЗ 2171 2172

Тормоз переднего моста 08 ноя ~ 1,6 л ВАЗ 2172 2172


LADA Priora Premier
Тормоз переднего моста 08 ноя ~ 1,6 л ВАЗ 2170 2170

LADA Sagona

Тормоз переднего моста Jun 95 ~ 1,5 л ВАЗ 2109 21093

Тормоз переднего моста Jun 95 ~ 1,5 л ВАЗ 2109 ТУД5Л

Тормоз переднего моста Jun 95 ~ 1,5 л ВАЗ 2109.9 21093

Тормоз переднего моста Jun 95 ~ 1,5 л ВАЗ 2109.9 ТУД5Л


LADA Самара

Тормоз переднего моста Май 95 ~ 1.5 л ВАЗ 2108 21093

Тормоз переднего моста Май 95 ~ 1,5 л ВАЗ 2108 ТУД5Л

Тормоз переднего моста Май 95 ~ 1,5 л ВАЗ 2109 21093

Тормоз переднего моста Май 95 ~ 1,5 л ВАЗ 2109 ТУД5Л

Тормоз переднего моста Май 95 ~ 1,5 л ВАЗ 2109.9 21093

Тормоз переднего моста Май 95 ~ 1,5 л ВАЗ 2109.9 ТУД5Л


LADA Самара

Тормоз переднего моста Jun 95 ~ 1,5 л ВАЗ 2108.3 21093

Тормоз переднего моста Jun 95 ~ 1,5 л ВАЗ 2109.3 21093

Тормоз переднего моста Jun 95 ~ 1.5 л ВАЗ 2109.9 21093


LADA Samara Cabrio
Тормоз переднего моста Jun 95 ~ 1,5 л ВАЗ 32109.3

LADA Vega

Тормоз переднего моста Jun 96 ~ 1,5 л ВАЗ 2110

Тормоз переднего моста Jun 96 ~ 1,5 л ВАЗ 2111

Тормоз переднего моста Jun 96 ~ 1,5 л ВАЗ 2112

ПЕРЕКРЕСТНЫЕ ССЫЛКИ>

ДЕЛФИ LP1800

ДЕЛФИ LP551

FERODO FDB1325

FiT FP0290E

ВАЗ 21100-3501080-01

MINTEX MDB1932

НИССАН 41080-5PA0A

PAGID T1349

SANGSIN SP1181

SB BP40223W

ТЕКСТАР 2367101

TRW GDB1446

ДРУГИЕ ЧАСТИ>

Марка Часть Тип
SB TBA КОЛЕСНЫЙ СУППОРТ


PN0223 НАБОР ДИСКОВ NiBK JNBK ПЕРЕДНИЙ КОМПЛЕКТ LADA 2110 LADA 21111 LADA 2112 LADA Samara LADA Samara LADA Samara Cabrio

БЫСТРЫЕ ДЕТАЛИ>

Расположение Тормоз переднего моста
Длина-1 104.3
шт. В наборе 4
Толщина-1 16,5
Ширина -1 62,1

МОДЕЛИ>

LADA 2110
Тормоз переднего моста Ян 96 ~ 1,5 л ВАЗ 2110 2112

LADA 21111

Тормоз переднего моста Jun 96 ~ 1,5 л ВАЗ 2111 2111

Тормоз переднего моста Jun 96 ~ 1,5 л ВАЗ 2111 2112

Тормоз переднего моста Jun 96 ~ 1.5 л ВАЗ 2111 2116


ВАЗ 2112

Тормоз переднего моста Jun 96 ~ 1,5 л ВАЗ 2112 2111

Тормоз переднего моста Jun 96 ~ 1,5 л ВАЗ 2112 2112

Тормоз переднего моста Jun 96 ~ 1,5 л ВАЗ 2112 2116


LADA Самара

Тормоз переднего моста Jun 95 ~ 1,1 л ВАЗ 2108 2108

Тормоз переднего моста Jun 95 ~ 1,3 л ВАЗ 2108 2108

Тормоз переднего моста Jun 95 ~ 1,3 л ВАЗ 2108 2109

Тормоз переднего моста Jun 95 ~ 1,3 л ВАЗ 2109 2108

Тормоз переднего моста Jun 95 ~ 1.3 л ВАЗ 2109 2109

Тормоз переднего моста Jun 95 ~ 1,3 л ВАЗ 2109.9 2108

Тормоз переднего моста Jun 95 ~ 1,3 л ВАЗ 2109.9 2109


LADA Самара

Тормоз переднего моста апр 96 ~ декабрь 99 1,3 л ВАЗ 2108 2109

Тормоз переднего моста апр 96 ~ декабрь 99 1,3 л ВАЗ 2109 2109

Тормоз переднего моста апр 96 ~ декабрь 99 1,3 л ВАЗ 2109.9 2109


LADA Samara Cabrio
Тормоз переднего моста Jun 95 ~ 1,1 л ВАЗ 2108.1

ПЕРЕКРЕСТНЫЕ ССЫЛКИ>

ATE 13046029652

BENDIX AUS DB1136

BENDIX EUR 571346B

BOSCH 0986491700

BOSCH 0986591700

FERODO FDB527

FiT FP0289

ЮРИД 571346J

ВАЗ 21083501080

ВАЗ 21083501089

ВАЗ 21103501080

LPR 05P288

MINTEX MDB 1353

PAGID T5026

SANGSIN SP1165

SB BP40223

ТЕКСТАР 2117002

ТЕКСТАР 2117017014

TRW GDB469


ДРУГИЕ ЧАСТИ>

Марка Часть Тип
SB TBA КОЛЕСНЫЙ СУППОРТ


Герметичные педальные тормоза ВАЗ 2110.Что делать, если в машине молния или тугая педаль тормоза? Уровень шипения при нажатии на педаль

Сцепка при нажатии на педаль тормоза - одна из самых частых проблем, встречающихся при эксплуатации как отечественных, так и зарубежных автомобилей.

Дело в том, что большинство водителей чутко реагируют на различные звуки, сопровождающие работу механизмов автомобиля. Исключение составляет не тот случай, когда слышен звук тормоза, когда слышно нажатие педали тормоза.

Но впадать в панику не всегда стоит - особенно в тех случаях, когда шипение педали тормоза при ее нажатии не влияет на эффективность работы тормозной системы.Чтобы понять природу этого звука, рассмотрим подробнее работу вакуумного усилителя тормозов.

Тормоза - один из основных узлов любой машины. А если при нажатии на педаль тормоза слышна вышивка, выходит из строя сам дизайн или наоборот, в нем нет необходимости - нужно срочно поправлять положение, не затягивать и не откладывать возможный ремонт в длинном боксе. Или хотя бы диагностировать причины неприятностей. Знание и понимание проблемы сопровождает ее быстрое решение, а своевременное исправление может уберечь от непредвиденных ситуаций в дороге.

Сцепка при нажатии на педаль тормоза - основные причины

И так, почему до сих пор скрывают тормоза при нажатии на педаль? На самом деле причин этой проблемы не так много - всего две:

  1. Вышел из строя вакуумный усилитель.
  2. Тормозная система поставлена ​​

Об этих проблемах и способах их решения мы поговорим в нашей текущей статье.

Уровень шипения при нажатии на педаль - что нормально, а что нет

Есть категория водителей, которые очень внимательно прислушиваются к каждому малейшему экрану или звуку и стараются услышать в них признаки поломки. Автомобиль представляет собой механическое транспортное средство, в котором достаточное количество узлов и механизмов, способных создать небольшой допустимый уровень шума. Такого не стоит особо прислушиваться и сразу же отправляться в сервисный центр, в котором вы при большом упорстве обязательно обнаружите неисправности и предложат устранить.Педаль тормоза при нажатии в большинстве случаев слышно легкое шипение.

Надо сказать, что проверка тормозов на наличие различных шумов нужна в заведенном состоянии авто. При этом стекла и двери должны быть закрыты, а все устройства, которые могут издавать дополнительный шум, необходимо по возможности выключить. Небольшой уровень шума в салоне может возникать из-за конструктивных особенностей тормозной системы, которая, как правило, имеет две вакуумные камеры. Когда вы нажимаете на педаль тормоза, на них оказывается разное давление, из-за чего возникает небольшое шипение.Если оно минимальное, и практически незаметное, то с торможением проблем не возникнет.

Если на холостом ходу при нажатии на педаль слышен громкий, удушающий звук или сильное шипение, и она сильно нажата, то нужно искать неисправности. В первую очередь проверяется вакуумный усилитель. Туго натянутая педаль - не признак поломки этой детали, особенно в сильный мороз, но вместе с шипением она говорит о необходимости его проверки.

Тормозная система используется водителем постоянно, поэтому элементы системы находятся под нагрузкой.Какой стиль вождения не проповедует водитель, со временем необходимо проверить тормоза на исправность. Это обеспечит безопасность всех участников движения.

В вакуумном усилителе есть диафрагма, которая со временем, как и любой резиновый материал, начинает лопаться, трескаться. Это не позволяет полностью выполнить функциональное назначение - накачать необходимое давление. Выйти из положения можно всасывающим вакуумом, но чаще это первый вариант.

Усилитель тормозного вакуума - как диагностировать неисправность

Диагностировать неисправность вакуумного усилителя тормозов несложно, она становится заметной - при нажатии на педаль тормоза становится твердой. Но косвенным признаком неисправности может быть изменение оборотов холостого хода при нажатии педалей . Это происходит из-за истощения топливной смеси, вызванного «избыточным» воздухом в цилиндрах двигателя, который может даже споткнуться, если «SUPPLC» будет слишком сильным.

Чаще всего это связано с повреждением диафрагмы тормозного усилителя. Причем на старости это совершенно необязательно - иногда уплотнительные кольца главного тормозного цилиндра пропускают тормозную жидкость, и она попадает в корпус усилителя.


Некоторые автовладельцы взяли на себя обязательство самостоятельно разбираться с усилителем тормозов - даже на отечественные машины продаются ремкомплекты. Но, в целом, это занятие неблагодарное - корпус «Вакуумника» не объезженный, а аккуратно и плотно соединяющие его части вообще нет.

Кроме того, на работу тормозной системы влияет еще и регулировка выступа штока «Вакуумник» из корпуса - неправильная настройка может снизить КПД усилителя или вызвать неполную «разрядку» рабочих тормозных цилиндров. .Есть способ проверить усилитель среди автомобилистов - запускаете двигатель, задев тормоз. При запуске мотора педаль должна «упасть в пол».


Процесс снятия вакуумного усилителя тормозов

Если усилитель неисправен, педаль тормоза все равно будет оставаться «натянутой». Вообще шипение, связанное с работой вакуумного усилителя тормозов - нормальное явление. Но в случае, когда его объем увеличился без видимых причин, готовьтесь к замене вакуумного усилителя, пока он не откажется.

Как проверить вакуумный усилитель тормозов

Тормозная система автомобиля в постоянном режиме подвергается нагрузкам, а в так называемом агрессивном стиле езды по городским улицам эти нагрузки все больше возрастают. В общем, эффекты такого рода проводятся постоянно, даже если вы предпочитаете лояльный уровень скорости. Поэтому диагностику тормозной системы следует проводить с завидной регулярностью, чтобы обеспечить автомобилисту максимальную безопасность.Неисправность в вакуумном усилителе происходит, как правило, из-за выхода из строя диафрагмы под этим узлом. Она может лопнуть или покрыться трещинами, также имеет место естественное устаревание резины и потеря ее качеств. Что в итоге? Диафрагма перестает образовывать вакуум. В некоторых случаях может поставляться выпускной клапан.

Для проверки работоспособности вакуумного усилителя нужно прибегнуть к следующим манипуляциям:


В целом при каждом нажатии на педаль тормоза обороты двигателя будут немного снижаться, однако, если разница станет существенной , стоит визуально диагностировать шланг, соединяющий усилитель с блоком питания.Если в нем есть какие-либо дефекты, то коллектор станет невыпущенным, соответственно нормальный смесительный пласт не обязательно должен иметь мотор и мотор будет работать нестабильно. Выход простой - поменять испорченный шланг.

Замена вакуумного усилителя тормозов на ВАЗ 2107 видео


Воздух в тормозах как устранить проблему

Тормозной вакуум является наиболее частой причиной другого, если текстура звука существенно отличается на слух.То есть шипение получается довольно громким и как бы задыхающимся.

В то же время при нажатии на педаль тормоза на морозе чувствуется излишняя жесткость ее хода. А также - плавучесть ротора двигателя (а иногда и глохнуть). В таких случаях пристальное внимание следует обратить на вакуумный усилитель как на возможную причину Устранение неисправностей

Ну и тугая педаль Конечно, тоже может быть от мороза, например, пока основная не прогревается. Но повороты и довольно сильное шипение - уже прямые признаки того, что нужно заглядывать под капот! Как это проверить?

Тормозная система автомобиля подвергается постоянным нагрузкам, а при так называемой спортивной езде по городу - еще и перегрузкам.Бывает регулярно даже при размеренном и досуге - от этой проблемы никуда не денешься. Поэтому этот узел необходимо регулярно проверять, чтобы водитель и пассажиры могли максимально безопасно ездить. Так в истории с вакуумом для тормозов. Как правило, неисправности возникают из-за выхода из строя специальной диафрагмы, расположенной внутри устройства.

Лопается, трескается, перестает выполнять возложенные на него обязанности - откачивать вакуум. Иногда сбои выдает выпускной клапан.Доступно каждому водителю, который самостоятельно проверяет работоспособность вакуума следующим образом. Подводим двигатель и даем ему немного поработать на холостом ходу, чтобы он доехал;

  1. Двигатель Moach;
  2. Нажмите на тормоз;
  3. Первое нажатие не будет отличаться от обычного, стандартного при работающем агрегате.
  4. Педаль должна быть выжата как можно сильнее: в этом случае в усилителе выступает диафрагма и создается разрежение;

Отпускаем педаль, снова выжимаем.Если с системой nonlade, то во втором подходе, вакуум не сможет быть создано, и вы будете тактильным наблюдать нехарактерный небольшой ход самой педали. Эти изменения говорят о поломке тормозного усилителя.

Как накачать тормоза за 5 минут - видео

Авто с неисправными тормозами - опасное оружие, способное привести к массовому уничтожению. Различные технические проблемы могут довести автомобиль до состояния неуправляемости.При этом остановить машину, отказавшуюся от всего, может только столкновение, произошедшее с любой другой машиной, ближайшим строением или опорами. В такой ситуации нельзя исключить даже падения в канаву. Хотя, если водитель опытный и внимательно относится к каждой неисправности, такой дефект, как мягкая педаль тормоза, он сразу заметит и примет все необходимые меры, чтобы избежать неприятного очага.

Безупречная работа тормозов очень важна в поездке

Если не обратить внимание на столь существенный недостаток тормозной системы, то вскоре автовладельца будут ждать безупречные перспективы - вы можете либо стать жертвой ДТП, либо или его виновник.И все только из-за собственной невнимательности или лени. Своевременная диагностика позволит устранить все дефекты и при необходимости заменить тормозную жидкость. Автолюбитель должен чувствовать состояние педали тормоза и при любом ее отклонении четко реагировать, так как исправное устройство обеспечит тихую езду.

Педаль тормоза «ушла в пол» - что делать?

Если педаль тормоза стала мягкой, т. Е. Стала сильно падать, - необходимо без промедления проверить всю тормозную систему машины.Скорее всего, потребуется диагностика в сервисном центре и дальнейший ремонт.


Главное вовремя обратиться в сервисный центр.

Важно помнить, что все неисправности подобного рода чреваты своими последствиями. Тормоза с неисправностью могут выйти из строя при движении, вполне вероятно, что это может произойти на оживленном проспекте, остановить такую ​​машину даже на средней скорости можно только при столкновении с каким-либо другим транспортным средством или конструкцией. Если педаль тормоза нажимается легко, причин может быть несколько:

  • тормозной цилиндр не в состоянии удерживать жидкость и соответствующее давление может иметь значительный износ манжет и прокладок из резины;
  • в тормозном баке залита неподходящая жидкость;
  • возникли неисправности с колодками или дисками;
  • В вакуумном насосе обнаружено
  • дефекта;
  • на педалях тяги возможно проявление ржавчины.

О проблемах с тормозной системой однозначно говорит наличие вибрации, шипения и постукивания в педали при ее зажатии.

Решить проблему педали софта

Итак, самая популярная проблема - это плохая некачественная жидкость, из-за того, что она может не подходить к определенной модели Автомобиля, постепенно может появиться коррозия шлангов. Резиновые элементы не выдерживают такой жидкости, они расслаиваются, увеличиваются в диаметре, что приводит к потере герметичности. Если педаль тормоза стала мягкой, лучше всего пройти диагностику всей тормозной системы и неисправных элементов.

Вторая причина - ржавчина в сцеплении. Выход здесь один - полная замена. Определить такую ​​неисправность можно, удерживая педаль тормоза, если она останется внизу и ее придется «поднимать» прогрессивными инструментами - проблема в тяговом усилии однозначно.

Неправильный зазор, который находится между педалью и цилиндром, также определяется зажимом педали. Если нажатие сразу происходит легко и плавно, а в итоге прилагаемая сила должна увеличиваться вдвое - скорее всего, зазор отрегулирован неправильно, настоящее давление не позволяет нормально проигнорировать и поднять педаль.Приходится регулировать и прокачивать тормоза.

Анекдоты про авиашоу тоже доставляют немало опасений, которые возникают из-за износа шлангов, влекут за собой поломки вакуумного насоса. Тормозные цилиндры теряют часть давления, колодки не перемещаются, в связи с чем их нельзя прижать к диску. Следует проверить колодки на степень существующей.

Жесткие педальные тормоза - что делать?

Причин, почему педаль тормоза стала твердой, может появиться несколько. Стоит отметить, что есть неисправности как традиционные, характерные для большинства автомобилей, так и специфические, которые могут возникать только в некоторых моделях тормозной системы.

Жесткая педаль тормоза может появиться по таким причинам:

  • ворс сформирован в воздушном фильтре. Неисправность исчезает после замены фильтра;
  • стреляющий клапан. Починить все можно, заменив усилитель;
  • повреждение диафрагмы. Педаль тормоза исчезнет после замены усилителя;
  • Связь неисправностей в вакуумном усилителе. Необходимо будет заменить наконечник;
  • плохое функционирование обратного клапана, клапан необходимо заменить;
  • нарушения герметичности, вызывающие истечение топлива;
  • дефект шланга идущего от усилителя к коллектору.Лучше всего заменить шланг. Следует регулярно проверять состояние шланга. Обычно он функционирует только в холодном состоянии, любой перегрев делает его гибким и эластичным, из-за чего могут появляться пучки. Они уменьшают пропускную способность и вызывают сбои в работе тормозов.
  • ослабление крепления резинового шланга на штуцере. Лечится вытягиванием зажима крепления.

Педаль тормоза туго затянута, что может быть связано с наличием объемных уплотнительных колец в цилиндрах.Такой дефект возникает после того, как топливо и смазочные материалы начинают отслаиваться на поверхности. В этом случае необходимо отремонтировать тормозные цилиндры и.

Не меньшее беспокойство вызывает неправильная работа вакуумного усилителя. Проверять необходимо регулярно, для этого перед пуском силового агрегата нужно нажимать педаль, если педаль тормоза сильно нажата - неисправен усилитель или шланг.

Чтобы точно определить место неисправности, после повторного выключения двигателя требуется 5 минут, чтобы удержать педаль.Если педаль тормоза подтянулась второй раз - неисправен клапан усилителя.

Заключение

Многие проблемы, которые доводит автовладельца до тугой или мягкой педали тормоза, можно попробовать устранить самостоятельно. Однако для этого потребуется «багаж» определенных знаний и навыков, если есть неуверенность в себе, лучше отправить машину на полную диагностику в сервисный центр.


Если тормоза все-таки подведены, то надежда на торможение двигателем

Даже несмотря на кажущуюся предусмотрительность и исправность автомобиля, тормозную систему можно вывести во время движения, возможен выход из такой ситуации, двигатель тормозит.После полной остановки нужно вызвать эвакуатор, так как неисправная тормозная система может преподнести новые сюрпризы.

Бесперебойное функционирование тормозной системы автомобиля (ТС) - залог водителя и окружающих его людей на дороге. Любое внештатное поведение тормоза (основного или стояночного) является поводом для немедленного ремонта. Ремонт машины желательно в автосервисе, так как только опытные «профи» могут с точностью сказать, что с ней произошло на самом деле.Ведь причины одной и той же проблемы у разных автомобилей бывают совершенно разные.

Примером может служить ситуация, когда педаль тормоза затвердела, и необходимо приложить лишние усилия, чтобы сдвинуть ее с места и провести торможение.

Такая неисправность не менее опасна, чем ослабление педали, в результате чего она выходит из строя. В конце концов, и то, и другое делает машину практически неуправляемой в экстремальных условиях на трассе. ТК - сложное устройство, и его неудовлетворительная работа может быть вызвана разными причинами, наиболее распространенные из них приведены ниже:

  • неисправности вакуумного усилителя;
  • кольца набухшие;
  • повреждение педали.

Неисправности «Вакуумник».

Вакуумный усилитель тормозов (ВУТ), или просто «Вакуумник», создает в автомобиле давление, необходимое для их правильной работы.

Если усилитель работает плохо, педаль просто не засасывает. Поскольку вакуумный усилитель - довольно сложная деталь, состоящая из множества компонентов, неисправность любого из них может привести к такой ситуации. А поскольку поломка усилителя, как правило, требует его замены, правильная диагностика поможет сэкономить автовладельцу не только время, но и средства.

Если засорился фильтрующий элемент Вакуумника, достаточно заменить только его, чтобы усилитель заработал нормально. Это также относится к поврежденной диафрагме вакуумного усилителя, проблемам с наконечником или обратному клапану. Достаточно заменить один поврежденный компонент, и ТК снова будет работать как новый. Важно точно диагностировать, что именно нужно менять.

Иногда серьезной замены не требуется. Например, в ситуации, когда было изображено транспортное средство.Герметизация может быть нарушена в двух случаях: либо поврежден шланг между «вакуумом» и впускным коллектором, либо ослаблен хомут. И если в первом случае замена шланга все же необходима, то во втором хомуты достаточно затянуты. Сделать это можно в автосервисе, но автовладелец вполне способен самостоятельно справиться с такой проблемой.

Но бывает, что непригодность только одного компонента полностью приводит к неработоспособности ВУТ. С наибольшей вероятностью это происходит в ситуации, когда ТК длительное время не обращает внимания.В результате сильно поврежденный клапан перемещается в такое положение, которое отображает весь «Вакуум». Примером может служить повреждение клапана в усилителе, который требует полной замены. Это один из самых дорогих видов ремонта автомобиля.

Кольца выдувные в цилиндрах.

Состояние тормозов во многом зависит от того, какая тормозная жидкость используется во время работы. Если это продукт хорошо зарекомендовавшей себя компании, ТК редко выходит из строя или выходит из строя.Но при некачественной жидкости один или несколько цилиндров могут плохо работать из-за того, что уплотнительные кольца закопаются. То же самое происходит, когда горючее и смазка образуют кольцо.

Раньше, особенно в эпоху советского автопрома, автовладельцу рано или поздно приходилось перебирать рабочие цилиндры. Такое занятие было долгим и обременительным даже для профессионалов. Но сейчас вряд ли кто-то будет это делать при неисправности ТК. С точки зрения экономии времени поменять их намного проще, а заодно и тормозную жидкость.Однако избежать лишних финансовых затрат можно, если с самого начала использовать качественную, хоть и дорогую жидкость, так как стоимость ремонта всегда выше.

Повреждение педали.

Иногда причиной поломки ТК является неисправность самой педали тормоза. Дефекты бывают разные, но все они связаны исключительно с механическими поломками. Иногда педали тормоза ломаются или разъединяются рычагами. Безошибочный признак такой поломки - характерный звук при нажатой педали.Иногда поломка педали возникает по очень простой причине - попадание под нее инородного тела или скрученного коврика.

Методы самодиагностики.

При нестабильном двигателе сразу можно определить разгерметизацию автомобиля - «Троит». Это вызвано попаданием воздуха внутрь впускного коллектора. Цилиндр топливовоздушной смеси при этой поломке резко обеднел. Признаком неисправности вакуумного усилителя служит также шипение. Чтобы указать поломку, следует нажать на педаль через несколько минут после выключения двигателя.Если не пропала жесткость педали, то, скорее всего, сломался обратный клапан.

При исправном усилителе вакуума "прокачивается" без запуска педали мотора при запуске двигатель выходит из строя.

Личный опыт автовладельцев.

Алексей:

«Я водитель с небольшим стажем, поэтому было очень сложно определить причину жесткости педали. Я даже не мог понять, как снять тот или иной предмет для диагностики конкретных проблем.В итоге я свою аудиосистему А6 отогнал на СТО. Мастера, работавшие там, определяли характер повреждений, даже не снимая агрегатов. Правильная диагностика помогла мне заметно сэкономить на ремонте. «

Иван:

«Когда у моего ВАЗ 2114 сломался усилитель, я убедился, что это неисправность простым способом. Для этого снимается шланг, а усилитель заглушается. Наличие разряда при запуске двигателя свидетельствует о том, что« Вакуум » неисправен.«

Роман:

«Вакуумный усилитель и цилиндры очень сложно диагностировать. Только те автосервисы, где есть манометры, могут обеспечить лучшую диагностику автомобиля.

Видео.

Без тормозов, как известно, ни в жизни ни на машине далеко не уедешь, потому что, кроме разгона, еще нужно вовремя останавливаться, предотвращать столкновение с препятствием и т. Д.

Рассмотрим, как Устроена тормозная система ВАЗ 2110, какие неисправности встречаются чаще всего, а какие дорабатываются с целью улучшения тормозного устройства.

Схема гидравлической магистрали тормозов

Устройство

Машина установлена ​​и, в основном, гидравлические тормоза надежно работают. Они двухконтурные, имеют диагональное распределение. То есть, если вдруг вышла из строя одна деталь, то возможно торможение другим контуром. В целях безопасности тормоза ВАЗ 2110 срабатывают по диагонали, один контур - это правое переднее и левое заднее колесо, другой - также по диагонали.

Такое устройство позволяет замедлить (без движения и других неприятностей) замедлить даже в случае неисправности, если тормоза ушли в один из контуров.

Рассмотрим тормозную систему. Гидравлический двигатель включает вакуумный усилитель, а также двухконтурный регулятор, создающий давление в задних тормозах.

Устройство тормозного суппорта Находится в этой статье:

Кроме того, гидропривод снабжен разделенными двумя контурами трубопроводами, шлангами и тормозными механизмами, обеспечивающими торможение переднего и заднего механизмов.

Усилить педаль гидросистемы, расположенная в салоне (средняя).Вот основные компоненты гидравлической линии:

  1. Вакуумный усилитель. Он сконструирован таким образом, что создает давление на поршень главного цилиндра и тем самым вызывает торможение;

    Вакуумный тормозной усилитель

  2. Привод регулятора давления. Именно через него к задним механизмам поступает рабочая тормозная жидкость;

    Привод привода регулятора давления

  3. Сам регулятор давления. Уже по названию понятно, что это устройство отвечает за силу давления, ее уменьшение или усиление.Зависит ли это от того, насколько нагружен задний мост автомобиля;

    Регулятор давления

  4. Главный цилиндр с поршнями, снабженный баком. Горловина цистерны оборудована датчиком аварийного уровня;

    Главный тормозной цилиндр

  5. Тормозной механизм переднего колеса. Его основные детали - диск, колодки и колесные цилиндры. В механизме также имеется сигнальное устройство для предотвращения полного износа и повреждения футеровки;

    Тормозной механизм переднего колеса

  6. Тормозной механизм заднего колеса.В отличие от передних, дисковые тормозные механизмы задние - барабанные. Таково заводское оборудование. Однако многие автовладельцы считают, что их устройство не обеспечивает качественного торможения, и меняют их на дисковые.

Тормоза требуют внимания. Не дожидаясь контрольной лампочки, подписи о критическом уровне ДВД или износе накладок, а тем более не доводя до тормозов в целом, необходимо проводить профилактические проверки.

Особое внимание - все соединения и шланги, так как «заправочная» тормозная жидкость не допустит торможения, а значит и трагедия недалеко.

Аварийные сигналы

Следующие признаки довольно небезопасны, обратите внимание:

  1. Если полностью пропали тормоза, то однозначно - дальше даже до сотни идти нельзя! Если ремонт своими руками Нет электричества на месте, или просто невозможно, необходимо вызвать эвакуатор;
  2. При торможении возникает сильная вибрация, особенно чувствуется в рулевой колонке. Нажимаешь на педаль, а руль просто крепко держишь в руках.Причин вибрации может быть несколько:
    Многие утверждают, что вибрация может возникать из-за того, что есть невентилируемые диски. Их устройство таково, что им не нравится, когда происходит торможение под дождем или даже прямо в бассейне. Тут никакой ремонт не поможет - нужно заменить диски на вентилируемые;
    Вибрация также возможна при неисправности задних вальцов. Если вы обнаружите темные пятна на рабочей поверхности на рабочей поверхности, это свидетельствует о неравномерном износе. В то же время вибрация обычно очень сильная.Такие барабаны нуждаются в срочном ремонте, а возможно - и замене дисковых тормозных механизмов;
    Проверить передние тормозные диски на предмет деформации. При этом также наблюдается вибрация.
  3. Педаль тормоза слишком туго затянута. Причин для любой также может быть несколько:
    Заблокировать воздушный фильтр Для вакуумного усилителя это может повлиять на то, что педаль стала туго натянута;
    Проверьте сам вакуумный усилитель. Его возможные неисправности - разрушение диафрагмы, наконечника, обратного клапана, повреждение шланга, соединяющего впускной коллектор с усилителем.Во всех этих случаях может наблюдаться синдром тугой педали, и устранять любую неисправность из указанной;
    Педаль тоже может затянуться по мере износа накладок, проверьте их тоже.
  4. Поставляется при нажатии на тормоз. Если он попадает в момент нажатия на педаль - нужно срочно проверить вакуумный усилитель, а затем решить, что ему нужно - ремонт или замена. Но если он ударяется, когда отпускаем тормоз, это явление из разряда обычных. Если, конечно, попадет не слишком четко.

S. Поможет самостоятельная замена Колодки тормозные задние Этот материал:

Доработка

Многие, считая, что тормоза плохие, и они им не помогают, решаются на существенные переделки и тюнинг. Например, тюнинг тормозной системы ВАЗ 2110 может включать замену задних барабанных механизмов на диск.

Здесь особенно важно знать, что торможение задних колес должно быть более мягким и шагать позже, чем передние, чтобы предотвратить движение.

Еще одна возможная идея настройки - это также замена вакуумного усилителя. Вместо штатных комплектов от Лады Приоры. Обычно помогает в первую очередь то, что не чувствуется вибрация, а педаль работает с оптимальным усилием.

И не забывайте - после каждого вмешательства в работу тормозов нужна их прокачка.

Подробнее о замене вакуумного усилителя тормозов вы можете прочитать в этом материале:

В сегодняшней статье я хочу рассказать о педали торкефатер , а именно какая она должна быть в идеале, тугая или наоборот мягкая, как найти эту золотую середину?

По большому счету педаль тормоза Может иметь несколько положений и состояний.

Состояние первое - которое предусмотрено производителем при нажатии на педаль тормоза Никаких отказов, рывков и особых усилий прилагать не нужно. Есть еще две неприятные для пропуска водителя неприятности, способные вызвать беспокойство у водителя.

Имеется в виду состояние педали, когда она слишком тугая или противоположная, сильно мягкая. И одно, и второе явление одинаково недопустимы и указывают на недостатки и необходимость.срочный ремонт тормозной системы.

Туго педальные тормоза Это может стать по нескольким причинам, и они не обязательно могут быть связаны с традиционными «болячками», которые характерны для всех моделей тормозов. Тем не менее, я все же предлагаю рассмотреть наиболее распространенные из них, а также постараюсь дать конкретные советы по их устранению.

2. Пение гидроблока в вакуумном усилителе. Необходимо заменить вакуумный усилитель;

3. Повреждена диафрагма вакуумного усилителя.Решено заменой вакуумного усилителя;

4. Неисправный наконечник вакуумного усилителя. Его следует заменить наконечником;

5. Поющий или обратный клапан в усилителе вакуума. Для устранения необходимо заменить обратный клапан;

6. Неисправен обратный клапан вакуумного усилителя или нарушена герметичность, в результате чего топливо попадает в камеру вакуумного усилителя. Необходимо заменить вакуумный усилитель с обратным клапаном;

7. Повреждение шланга, соединяющего вакуумный усилитель и впускной коллектор, или ослабление на штуцере крепления шланга.Лечится заменой шланга, а если есть возможность - притяжением хомута крепления. За состоянием шланга следует регулярно следить, особенно это касается холодного времени года. Пока шланг холодный, он сохраняет необходимую жесткость - тормоза работают нормально. Однако уже через несколько десятков минут работы мотора шланг нагревается и становится более эластичным. Если, например, при осмотре вы не обнаружили жгутов - пропускная способность шланга уменьшится, что в свою очередь может вызвать проблемы с педалью тормоза.

8. Пробуждение уплотнительных колец в рабочих колесных цилиндрах, нередко происходит в результате попадания на их поверхность. горюче-смазочные материалы, либо в результате использования некачественной тормозной жидкости. Чтобы исправить эту ситуацию, необходимо отремонтировать рабочие тормозные цилиндры и заменить тормозную жидкость

Вот несколько способов самостоятельно проверить работоспособность вакуумного усилителя.

В первую очередь для того, чтобы система разряжалась в системе. После этого нажмите педаль тормоза, если педаль жесткая - это явный признак неисправности шланга или усилителя.Затем заглушите мотор и подождите 5-7 минут, не нажимайте на тормоза.

Необходимо указать неисправность, для этого нажмите на педаль. Если он все-таки жесткий - скорее всего, неисправен клапан вакуумного усилителя.

Есть еще один тест. При неработающем двигателе нужно несколько раз нажать на педаль тормоза, чтобы убрать разряд в тормозной системе. После этого, не отпуская педаль, нужно запустить двигатель, если педаль начинает постепенно опускаться - усилитель в порядке.

Причина мягких тормозов

Мягкая педаль тормозов, как правило, свидетельствует одновременно о нескольких поломках в тормозной системе. Точнее, есть много причин, по которым педаль тормоза может стать мягкой. Иногда такое явление еще называют выходом из строя педали тормоза.

Опора ВАЗ-2110: описание и описание

Состояние тормозной системы напрямую зависит от безопасности водителя и пассажиров, комфорта езды. Именно опора ВАЗ-2110 необходима для обеспечения эффективного торможения.Элемент состоит из поршня, направляющих и цилиндра, предназначенного для приведения в действие тормозных колодок.

Установлены суппорты на передние колеса. В задней части используется несколько другой тип привода - тормозные цилиндры.

Признаки неисправности механизма

Конструкция этого механизма очень проста, но это самый важный компонент тормозной системы. Если тормозной суппорт ВАЗ-2110 исправен и работает в штатном режиме, это напрямую влияет на тормозной путь автомобиля.В случае резкого торможения у вас есть шанс выиграть несколько «золотых» метров, которые могут спасти вас от фатального исхода.

Среди основных симптомов поломок данного механизма можно выделить наличие пятен возле переднего колеса, а также увеличение тормозного пути. Но подобные симптомы могут появиться при разрушении трубок, шлангов, снижении уровня жидкости в системе. А потому, прежде чем проводить ремонт суппорта, необходимо убедиться в его неисправности.

Основные поломки

Суппорт передний ВАЗ-2110 - это элемент конструкции, который удерживает тормозные колодки и отвечает за уровень давления этих элементов на металлические диски. При нем также происходит равномерный износ колодок, что обеспечивает эффективное торможение в любой ситуации. Корпус изготовлен из алюминиевого сплава, а поршень - из стали.

Между этими элементами находится сальник, предотвращающий утечку тормозной жидкости из системы. Основные поломки суппорта следующие:

  1. Появление окисления на поверхности направляющих элементов.
  2. Окисление на главном поршне, приводящее к износу механизма.

Поломку можно определить по неравномерному износу колодок, а также по увеличенному тормозному пути. При обнаружении таких неисправностей обязательно замените колодки.

Диагностика

Для проверки тормозного суппорта ВАЗ-2110 необходимо выполнить следующие действия:

  1. Оценить состояние металлического поршня, легкость его хода внутри цилиндра.
  2. Проверить на окисление металла, оксидные образования или разрастания, влажность на элементах.
  3. Оценить состояние всех резиновых пыльников.
  4. Проверить состояние направляющих ВАЗ-2110. Обязательно убедитесь, что на их поверхности нет истирания, деформации или задиров.

Любое повреждение корпуса суппорта, его и других элементов должно насторожить водителя. Обязательно поменяйте механизм в этом случае.

Тормозная жидкость

Любая тормозная жидкость, которая используется в автомобильных системах, очень хорошо впитывает влагу. Он гигроскопичен, поэтому окисляет поршневой механизм изнутри, что приводит к выходу из строя элементов конструкции.При этом затрудняется ход поршня, неравномерно изнашиваются тормозные колодки.

Возможное заклинивание передних колес. По этим причинам необходимо заменить тормозную жидкость. Его ресурс составляет около 90 тысяч километров, но не более двух лет. В этих решениях есть много полезных присадок, улучшающих охлаждение, повышающих эффективность торможения.

Но со временем под воздействием высоких температур и давлений эти присадки испаряются. А по консистенции тормозная жидкость становится больше похожей на воду, а это снижает эффективность работы системы.

Ремкомплекты

Вы можете приобрести специальные комплекты, предназначенные для ремонта суппорта. Но приобретать его нет смысла. Намного лучше заменить суппорт ВАЗ-2110. В этом случае вы увеличите срок службы всей тормозной системы, а также повысите ее надежность. В этих ремкомплектах есть смазка, необходимая для поршня и направляющих.

Использовать графитовую смазку типа ШРУС или Литол-24 нельзя, так как это приведет к тому, что защитные амортизаторы вздуваются, а направляющие просто окисляются.В результате такой ремонт долгое время не принесет желаемого эффекта.

Снятие суппорта

Механизм очень простой конструкции, демонтаж можно произвести без особого труда. С такой работой справится даже начинающий автомобилист. Для того, чтобы снять опору ВАЗ-2110, необходимо выполнить следующие действия:

  1. Ослабить болты крепления колеса на ремонтируемой стороне.
  2. Поднимите ремонтируемую сторону домкратом и полностью снимите колесо.Установите его под днище автомобиля. Это застрахует вас на случай, если машина внезапно упадет с домкрата.
  3. Автомобили десятого семейства имеют кронштейн крепления к кронштейну двумя болтами М17. Их нужно открутить. Если вы не можете порвать резьбу, используйте проникающую смазку.
  4. Откручиваем тормозной шланг, который находится в верхней части суппорта.

Оцените при снятии всех резиновых трубок. Если они повреждены, даже небольшие трещины, обязательно устанавливайте новые элементы.Такие сбои могут привести к разгерметизации тормозной системы на ходу.

Установка нового суппорта

Установите приспособление в обратном порядке. Для этого выполните следующие действия:

  1. Установите корпус тормозного суппорта и затяните крепежные болты.
  2. Затяните болты ключом на «17».
  3. Отвинтите стопорную пластину и отверните болт ключом в положении «13», чтобы откинуть половину суппорта.
  4. Поршень необходимо полностью вдавить в механизм и установить новые тормозные колодки.
  5. Заменить половину суппорта и затянуть гайку. Отогните стопорную пластину стамеской.
  6. Прикрутить тормозной шланг.
  7. Прокачайте всю систему, чтобы избавиться от воздуха в ней.

Обязательно после прокачки системы на фитингах обязательно надеть резиновые заглушки. С их помощью эти элементы защищены от влаги и пыли. А при следующей прокачке откручивать форсунки будет намного проще.

Ремонт суппорта

Если вы решили не заменять, ремонтировать механизм, то для этого можно приобрести специальный комплект.Он состоит из следующих компонентов:

  1. Прокладки.
  2. Новый поршень.
  3. Элементы направляющие.

Стоимость ремкомплекта около 500 руб. Новый суппорт на машине десятого семейства в зависимости от жадности продавца может иметь стоимость в 2-3 раза дороже.

Но прежде чем устанавливать новинки, входящие в комплект, необходимо полностью разобрать суппорт ВАЗ-2110. Для этого потребуется использование воздушного компрессора. Подсоедините его к отверстию для тормозной трубки, затем постепенно подайте воздух.Под поршень желательно установить резиновую прокладку или деревянную колодку. Это позволит избежать выстрелов, так как поршень движется свободно.

Аналогичное действие можно проделать и прямо перед снятием механизма. Вам не нужно отключать суппорт от системы; вместо тормозных колодок установите небольшой деревянный брусок. Слегка нажмите на педаль тормоза, чтобы создать давление в системе. В этом случае вы потеряете некоторое количество жидкости, но если вы все же планировали залить новую, то это не проблема.

Установите новый поршень с помощью зажимов.Обязательно согните пыльник, чтобы не повредить его. Перед установкой поршня необходимо очистить внутренние поверхности от загрязнений неагрессивными жидкостями. Не рекомендуется использовать жидкость для чистки карбюратора, так как она может повредить резиновые и пластмассовые изделия.

LADA 2110-2112, PRIORA Дифференциал повышенного трения (самоблокирующийся дифференциал) для автомобилей Lada переднеприводная конфигурация винтового типа

Межколесные самоблокирующиеся дифференциалы винтового (червячного) типа, 8-сателлитные (патент на Российская Федерация No.55063 от 27 июля 2006 г.).

Для установки:

- к механической коробке передач автомобилей LADA и ВАЗ в переднеприводной комплектации, Kalina Cross, Grant, Priora, Kalina, Kalina2, LADA 2108-99, Lada 2110-112, VIS pickup, Bogdan, Lada с роботизированной коробкой. AMT, Vesta AMT и XRAY AMT.

- Роботизированная коробка Лада АМТ.

- Lada Vesta с МКПП производства АВТОВАЗ - модель МКПП 21087.

Устанавливается в механическую коробку передач автомобилей Лада и ВАЗ переднеприводной конфигурации.(Кроме автоматической коробки - АКПП)

Рекомендуемая установка для автомобилей:

- Эксплуатируется как в городе, так и на легком бездорожье;

- ГУР ОБЯЗАТЕЛЬНО;

- для улучшения динамических характеристик тюнинга переднеприводных автомобилей. Улучшен запуск с места и динамика разгона.

Оптимально для рыбаков, грибников, караванов, спецтехники, перевозки прицепа с лодкой или квадроциклом.

Межколесный дифференциал ограниченного трения (самоблокирующийся дифференциал) винтового типа. Предназначен для улучшения динамических характеристик переднеприводного автомобиля.

В нормальных условиях самоблокирующийся дифференциал (самоблокирующийся) работает как стандартный дифференциал, но как только автомобиль начинает буксовать, дифференциал автоматически блокируется, крутящий момент передается не на одно споткнувшееся колесо, а на оба колеса и машина продолжает движение. Блокировка дифференциала нагружает колесо, которое лучше сцепляется с дорожным покрытием (одно колесо на льду, другое на асфальте, или одно колесо в яме с жидкой грязью, другое на твердом грунте и т. Д.) - что улучшает проходимость автомобиля. Кроме того, на льду или на укатанном снегу автомобиль с самоблокировкой VAL-RISING будет ускоряться более динамично, без пробуксовки (это происходит при движении, через оживленные перекрестки, где комфортная муфта в конструкции самовращается. блокировка дифференциала VAL-RAYING, реализует плавное снятие блокировки, тем самым исключает резкие и неприятные рывки и удары рулевого колеса при срабатывании блокировки, повышая комфорт и безопасность движения с блокировкой VAL-RISING.Эволюция повышенного трения VAL-RISING, что позволяет свести к минимуму риск пробуксовки колеса самоблоком оси. Оптимален при повседневной эксплуатации автомобиля в городе или в качестве легкого бездорожья.

Переднеприводные автомобили получают улучшенные характеристики по проходимости и устойчивости движения. Отчасти обычные переднеприводные автомобили получают характеристики кроссовера. Очень удобен для зимней эксплуатации автомобиля в городе и на зимней трассе, в снежных и снежных заносах, колеях и ледовых подъёмах.Добавляет уверенности при движении по осенне-зимней грязи, снежно-водной каше. Незаменим для рыбаков, грибников, дачников (не везде можно ездить зимой и даже летом по селей в загородных массивах). Облегчает спуск и подъем прицепа с лодкой с воды на берег или преодоление мокрого съезда с грунтовой дороги на трассу.

Используемое масло:

При использовании автомобиля с самоблокирующимся дифференциалом VAL-racing:

- Рекомендуется использовать параметры и характеристики масел из инструкции по эксплуатации автомобиля, в которой установлен самоблокирующийся дифференциал VAL-racing, с обязательным учетом температурных характеристик региона, в котором будет работать самоблокирующийся дифференциал. использоваться.

- Наиболее эффективное использование специальных трансмиссионных масел для дифференциалов повышенного трения (LSD - дифференциал повышенного трения).

- при простое с самоблокирующимся дифференциалом замена масла производится в соответствии с регламентом технического обслуживания автомобиля, но не реже одного раза в год.

- Запрещается использование дополнительных антифрикционных присадок.

Дифференциал самоблокирующийся VAL-RAYING. Дизайн.

1. Корпус дифференциала.2. Крышка дифференциала, 3. Шестерня картера полуоси 4. Шестерня полуоси крышки. 5. Спутник длинный. 6. Спутник короткий. 7. Зажим. 8.9. Пазовое кольцо. 10. Пружины Бельвиль. 11. Монтажный винт. Ведомая шестерня дифференциала (серийная деталь, показана условно.)

Ведомая шестерня крепится к крышке дифференциала, болты крепления (2101-1005127VR) специальные, ревизия VAL-RAYING - поставляются в комплекте - 8 шт.

ВАЗ-2110, колодки тормозные задние: самозаменяемые

Автомобиль ВАЗ-2110 по праву можно считать народным.Эту машину все знают или хотя бы видели ее на улицах города. «Десятка» - очень неприхотливая в обслуживании и ремонтопригодная машина. Однако иногда бывает и с неисправностями. Итак, вышли из строя (а точнее износились) на автомобиле ВАЗ-2110 задние тормозные колодки. Их заменяют самостоятельно. С этим справится даже новичок. У машины довольно простая тормозная система. Итак, давайте разберемся, как поменять задние тормозные колодки на ВАЗ-2110.

Когда менять?

У производителя есть определенный ресурс.Замена этих элементов производится каждые 60 тысяч километров. Однако этот период может наступить раньше. Почему это происходит? Все зависит от стиля катания. Если водитель предпочитает агрессивную езду, ресурс задних колодок сократится вдвое. А передние - четыре раза (потому что на них действует большее усилие). Поэтому важно уметь определять неисправность «на слух». При нажатии на педаль тормоза вы услышите характерный скрип колодок сзади.Это указывает на то, что они пришли в негодность.

Осмотрите их, сняв барабан. Недопустимо, чтобы толщина фрикционной накладки была меньше двух миллиметров. Также не допускается наличие масляных пятен и сколов на самой обуви. Если симптомы и признаки подтвердятся, нужно срочно поменять на автомобиле ВАЗ-2110 задние тормозные колодки. Замена производится минимальным набором инструментов. О том, что нужно для этой операции, мы расскажем прямо сейчас.

Инструменты

Что нам нужно заменить? Для успешной установки блоков подготовьте следующий набор инструментов:

  • Ключ 12.
  • Домкрат.
  • Плоскогубцы комбинированные.
  • Небольшая подставка (можно использовать штангу).
  • Отвертка.
  • Молоток.

Также нам понадобится сам «расходник». Какие задние тормозные колодки лучше на ВАЗ-2110? Автомобилисты хорошо отзываются о продукции фирм «Лукас» и «Дамфи» (подробности о них - в конце статьи).Стоимость их около тысячи рублей за комплект (с двумя фрикционными накладками). Перед тем, как производить замену задних тормозных колодок на ВАЗ-2110 самостоятельно, отметим важный момент - эти элементы меняются попарно. Если есть разница в износе справа и слева, установить комплект все равно нужно.

Начало работы - Разборка

Итак, давайте разберемся, как поменять задние тормозные колодки на ВАЗ-2110. Замена начинается с навешивания заднего моста. То есть нам нужно разделить часть тела и снять колесо.После этого ставим упоры на передние колеса и под задние лонжероны (чтобы машина не упала, если соскочит с домкрата).

Далее снимаем сам барабан. Крепится двумя болтами. Для снятия нам понадобится ключ на 12. Если крышка вылезает с трудом (что бывает довольно часто), выбейте ее молотком. Используйте деревянную подложку, чтобы не повредить края барабанного механизма. Далее переходим к замене самой обуви. Учтите, что могут возникнуть трудности.За годы эксплуатации прочно прилипают к барабану. Не исключено появление ржавчины. Если обувь вылезает с трудом, используем подручные средства. Молотком аккуратно снимите деталь, чтобы не повредить саму основу. Далее нужно снять верхнюю пружину, фиксирующую башмак на щите. Для этого откручиваем накладку в сторону на 60 градусов.

Затем осторожно снимите деталь с опоры. Возьмите туфлю за ту сторону, где нет «колдуна» (то есть выход на ручник).Выкладываем колодки друг от друга. После демонтажа первой приступаем к снятию второй части. Извлечься будет намного проще. Предварительно не забудьте отсоединить тягу от троса.

Как установить тормозные колодки сзади?

ВАЗ-2110 продолжает стоять на домкрате. В это время загибаем поршень цилиндра внутрь до упора и прилагаем тягу ручника к новому башмаку. После этого установите шплинты и направляющую пружину обратно. Подключаем трос обратно к ручке.Соединяем верхнюю пружину с обеими подушечками. Затем установите последний на тормозной цилиндр. Немного потяните снизу. Таким образом, вы тянете пружину, чтобы поместить ее в распорную планку. Ставим на место вторую туфлю. Убедитесь, что он находится точно на месте монтажной планки. С помощью плоскогубцев сжимаем вторую пружину с элементом. Обратите внимание - трос ручного тормоза не должен касаться вращающихся барабанных элементов. В противном случае его можно прервать.

Собираем крышку барабана и ставим колесо на место.На этом этапе мы успешно установили тормозные задние колодки. ВАЗ-2110 можно спустить с домкрата и проверить работоспособность новых тормозов. Важным моментом является то, что колесо в приостановленном состоянии должно свободно прокручиваться. Если это требует больших усилий, отрегулируйте или проверьте положение обуви еще раз. Это все. Ниже, как мы и обещали, мы рассмотрим особенности колодок от производителей «Лукас» и «Дамфи».

Lucas TRW (колодки)

Производятся в Германии. В ходе испытаний эти колодки получили хорошие результаты.Таким образом, величина замедления при торможении со 100 километров в час составляет 7,5 м / с2. Что касается нагрева, то эти колодки также достойно выдержали температурные испытания.

Нагрев фрикционного материала не превышает двухсот градусов по Цельсию. При повторном торможении усилием 4 кг / см2 нагрев элементов составил 111 градусов. Однако с повышением температуры нагрева эффективность торможения падала. Это их единственный недостаток.

Манекен

Это, пожалуй, лучшие задние тормозные колодки на ВАЗ-2110.Страна-производитель - Украина. Во время тестирования колодки показали лучший результат. Скорость замедления на скорости 100 километров в час составляет 9 м / с2. Также фрикционная накладка хорошо выдерживает температурные нагрузки. При повторном торможении барабан нагрелся до 110 градусов Цельсия.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
