Солекс регулировка холостого хода: Регулировка оборотов холостого хода карбюратор Солекс
Регулировка оборотов холостого хода карбюратор Солекс
При возникновении некоторых неисправностей в работе двигателя ( горячий двигатель не запускается , двигатель запускается и глохнет ,неустойчивые обороты холостого хода и пр.), при замене карбюратора, после его ремонта необходимо провести регулировку холостого хода.
Ее цель — добиться устойчивой работы двигателя автомобиля на холостом ходу с минимальной частотой вращения коленчатого вала).
Необходимые для регулировки холостого хода инструменты
— Тахометр
Для определения частоты вращения коленчатого вала.
Можно использовать встроенный в щиток приборов панели (на автомобилях оборудованных тахометром). Можно подключать отдельный прибор (тахометр, автотестер или мультиметр, работающие в режиме тахометра). Лучше использовать отдельно подключаемый прибор так как более точно будет определена частота вращения коленчатого вала двигателя, а следовательно регулировка холостого хода будет выполнена более качественно.
Возможна также регулировка на слух, но для ее проведения необходим некоторый опыт в ремонте автомобилей.
— Отвертка шлицевая
Для вращения винта «качества» топливной смеси. Ширина лезвия 3 мм.
Подготовительные работы
1. Прогреваем двигатель до рабочей температуры (85-90°).
2. Утапливаем до упора рукоятку привода воздушной заслонки карбюратора («подсос»).
Воздушная заслонка должна быть полностью открыта.
Воздушная заслонка карбюратора 2108, 21081, 21083 Солекс полностью открыта3. На заглушенном двигателе подключаем тахометр (мультиметр, автотестер).
Если прибора нет, то этот пункт пропускаем.
Плюсовой вывод прибора к выводу «К» катушки зажигания, минус к «массе» автомобиля (кузов, двигатель, минус АКБ).
Перед подключением прочитайте инструкцию к своему прибору и следуйте ей.
4. Запускаем двигатель, включаем дальний свет фар и печку.
Чтобы создать нагрузку в бортовой электрической сети.
Регулировка оборотов холостого хода двигателя с карбюратором Солекс
Рекомендуемые обороты холостого хода для двигателей оборудованных карбюраторами 2108, 21081, 21083 «Солекс» 750 — 800 об/мин. Добиваемся устойчивой работы двигателя в указанном промежутке. Попросту вращаем вращаем винт «количества» топливной смеси и выставляем частоту вращения коленчатого вала 750 — 800 оборотов в минуту.
Регулировочный винт «количества» топливной смеси карбюратора 2108, 21081, 21083 СолексЕсли установить требуемую частоту вращения при помощи одного только винта «количества» не удается, то придется проводить регулировку с подстройкой винта «качества» топливной смеси. Возможно на нем еще стоит пластмассовая заводская заглушка, ее нужно удалить. Прокалываем ее шилом и вытаскиваем при помощи металлического крючка или вворачиваем в нее саморез и извлекаем.
Регулировку проводим в три приема, если не добиваемся нужного результата повторяем ее еще раз или два.
Перед ее проведением желательно проверить правильность установки момента зажигания и исправность высоковольтных проводов. свечей зажигания, отсутствие «подсоса» постороннего воздуха в карбюратор.
1. Шлицевой отверткой вращаем винт «качества» топливной смеси и добиваемся максимальной частоты вращения коленчатого вала двигателя.
Вращаем и вправо, и влево пока не найдем нужное положение винта с максимальной частотой. Определяем его по тахометру или на слух.

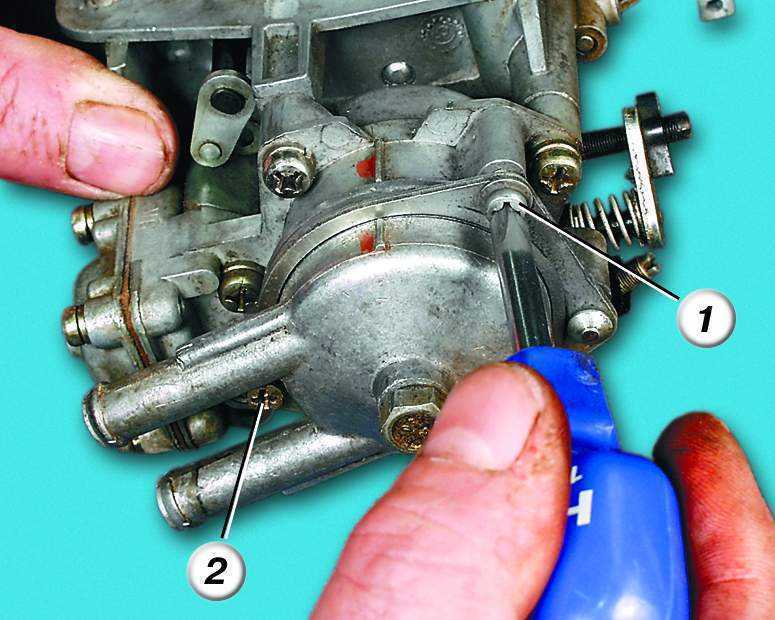

Винт «качества» топливной смеси карбюратора 2108 Солекс2. Вращаем винт «количества» топливной смеси, выставляем 900 оборотов в минуту.
Заворачивая винт (по часовой стрелке) мы тем самым приоткрываем дроссельную заслонку первой камеры и обороты возрастают, выворачивая винт (против часовой стрелки) мы прикрываем дроссельную заслонку и обороты падают. Поэтому, опять же, ищем нужное положение винта «количества» при котором обороты будут соответствовать этому значению (900 об/мин).
hr>
3. Заворачиваем винт «качества» и устанавливаем искомые 800 оборотов в минуту.
При необходимости регулировку повторяем.
Если устанавливается другой карбюратор вместо старого или менялся винт «качества», или карбюратор разбирался и собирался в связи с ремонтом, то перед регулировкой заворачиваем винт «качества» до упора (по часовой стрелке), а затем выворачиваем его на 3 — 4 оборота и начинаем регулировку.
Примечания и дополнения
— После окончания регулировки понажимайте на педаль «газа», двигатель должен без перебоев увеличивать частоту вращения коленчатого вала и не глохнуть при ее отпускании. Если есть «провал», проведите регулировку еще раз или слегка обогатите смесь вращением винта «качества» смеси. Допускается поднять обороты холостого хода до 900 об/мин.
— При вращении винта «качества» смеси по часовой стрелке содержание СО в выхлопе двигателя уменьшается.
Вообще данная регулировка на исправном двигателе с исправной системой зажигания позволяет добиться содержания СО в выхлопе не более 1.5 %.
— Если вращением винтов не удается установить нормальные обороты холостого хода и двигатель вяло или совсем не реагирует на их вращение, то значит топливо поступает в смесительную камеру в обход системы холостого хода.
Это возможно из-за того, что не до конца завернут электромагнитный клапан карбюратора (или заглушка установленная вместо него) и топливо идет мимо топливного жиклера системы холостого хода установленного в клапане или заглушке. Да и сам жиклер может быть с отверстием большего чем необходимо диаметра. См. «Не регулируется холостой ход двигателя с карбюратором Солекс».
Дли проверки снимаем на работающем двигателе с клапана провод — двигатель должен заглохнуть. Не заглох — проверяем электромагнитный клапан.
Клапан исправен, тогда регулируем уровень топлива в поплавковой камере и проверяем игольчатый клапан. После всего регулировку холостого хода повторяем.
— В ряде случаев имеет смысл провести доработку системы холостого хода карбюратора. См. «Доработка системы холостого хода карбюраторов Солекс и Озон».
Еще статьи по регулировке карбюратора Солекс
— На сколько оборотов выворачивать и заворачивать винты качества и количества карбюратора Солекс?
— Регулировка привода воздушной заслонки карбюратора 2108, 21081, 21083 Солекс
— Регулировка уровня топлива в поплавковой камере карбюратора 2108, 21081, 21083 Солекс
— Регулировка привода дроссельной заслонки первой камеры карбюратора 2108, 21081, 21083 Солекс
— Регулировка пускового устройства карбюратора 2108, 21081, 21083 Солекс
— Регулировка оборотов холостого хода на двигателях автомобилей ВАЗ 2108, 2109, 21099 с карбюратором Солекс
Подписывайтесь на нас!
Регулировка холостого хода на 21073 Солекс Нива 21213
За работу двигателя с карбюратором Солекс 21073 на холостом ходу (ХХ) отвечает система холостого хода (СХХ).
На режиме холостого хода топливо в двигатель поступает только через нее.
Условия для проверки и регулировки оборотов холостого хода
— Двигатель автомобиля прогрет до рабочей температуры 80-90º
— Воздушная заслонка карбюратора полностью открыта («подсос» утоплен до упора)
— Дроссельные заслонки первой и второй камер полностью закрыты
— Корпус воздушного фильтра с фильтрующим элементом не демонтирован
Проверка оборотов холостого хода двигателя с карбюратором 21073 Солекс
Обороты холостого хода двигателя с карбюратором Солекс 21073-1107010 должны находится в пределах 750-800 об/мин (для автомобиля «Нива»). Проверяется по штатному или подключенному внешнему тахометру. На холостом ходу двигатель должен работать ровно, без перебоев. При резком нажатии на педаль «газа» двигатель обороты ХХ увеличиваются без «провалов», а при сбросе «газа» уменьшаются, двигатель при этом не глохнет.
Если картина не соответствует требуемой, проводим регулировку оборотов холостого хода.
Самая элементарная регулировка оборотов холостого хода автомобильного двигателя с карбюратором 21073-1107010 Солекс сводится к вращению винта регулировки «количества» топливной смеси. По часовой стрелке – обороты увеличиваются, против – уменьшаются. Винт «количества» своим наконечником двигает рычаг дроссельной заслонки первой камеры и тот приоткрывает или наоборот прикрывает дроссельную заслонку. Тем самым регулируется количество топливной смеси, поступающей в цилиндры двигателя (См. «Принцип действия системы холостого хода карбюратора Солекс»).
Регулировка оборотов холостого хода автомобильного двигателя с карбюратором 21073 Солекс
1. Подключаем тахометр.
или используем штатный в щитке приборов
Подключение тахометра перед регулировкой оборотов ХХhr>
2. Запускаем двигатель.
Несколько раз нажимаем на педаль «газа» доводя обороты до 2500-3000 об/мин перед началом регулировки.
3. Винтом «количества» устанавливаем минимальные устойчивые обороты холостого хода.
Наконечник винта при этом слегка нажимает на рычаг дроссельной заслонки и чуть-чуть приоткрывает ее. Разрежение в трубке от вакуумного регулятора опережения должно отсутствовать.
4. Винтом «качества» повышаем их до максимально возможного значения.
Шлицевой отверткой с тонким лезвием вращаем винт «качества» в разные стороны, добиваясь максимальной частоты вращения коленчатого вала (ориентируемся по тахометру).
При заворачивании винта количество топливной эмульсии попадающей в топливную смесь уменьшается, и она становится бедной, при отворачивании топливная смесь наоборот обогащается.
Исходное положение винта «качества»: 1-1,5 оборота от полностью завернутого состояния.
5. Винтом «количества» устанавливаем обороты в пределах 950 об/мин.
Так же ориентируемся по тахометру. Винт заворачиваем — дроссельная заслонка приоткрывается — обороты растут.
6. Винтом «качества» устанавливаем обороты ХХ в пределах 750-800 об/мин.
Заворачиваем его по часовой стрелки при помощи шлицевой отвертки.
Проверяем работу двигателя (см. выше).
При необходимости регулировку повторяем.
Примечания и дополнения
Если обороты холостого хода двигателя с карбюратором Солекс 21073 не поддаются регулировке, либо после нее двигатель все равно работает с перебоями и глохнет, следует обратить внимание на следующие моменты:
— Правильность установки и исправность электромагнитного клапана карбюратора
— «Подсасывание» лишнего воздуха в карбюратор (колечко на ЭМК, прокладка под карбюратором и пр.)
— Загрязненность системы холостого хода
— Правильность установки поплавков в поплавковой камере карбюратора
— Правильность установки угла опережения зажигания
— Исправность двигателя (зазор в клапанах)
— Исправность системы зажигания (свечи, бронепровода, крышка трамблера, бегунок, резистор)
Регулировать обороты холостого хода двигателя автомобиля можно на слух, но для этого необходим определенный опыт ремонта и обслуживания автомобилей.
Еще статьи по карбюратору Солекс 21073-1107010
— Нива 21213, провал при нажатии на газ
— Схема системы холостого хода и переходных систем карбюратора Солекс 21073
— Устройство системы холостого хода карбюратора 21073 Солекс
— Регулировка дроссельных заслонок карбюратора 21073 Солекс
— Что нужно знать о переходных системах карбюратора Солекс 21073?
Подписывайтесь на нас!
Семинар по настройке Solex Carb — Limebug
Двигатель
Зона 1 – Топливная система
1. Убедитесь, что топливный насос находится в хорошем рабочем состоянии.
2. Установите новый встроенный топливный фильтр, чтобы предотвратить попадание грязи и песка в топливные контуры карбюратора. Мельчайшие количества «песка» могут вызвать закупорку топливного контура в карбюраторе (новом или старом), вызывая плохой холостой ход, плохое ускорение.
3. Зажмите концы и соединения топливного шланга. Чтобы топливо не вытекало и не вызывало проблем
4. Всегда рекомендуется использовать новые топливные шланги при установке нового топливного фильтра, топливного насоса или карбюратора. Шланги следует осматривать и/или заменять не реже одного раза в 2 года, чаще, если двигатель эксплуатируется в тяжелых условиях.
Зона 2 – Установка и регулировка карбюратора
1. Убедитесь, что поверхность монтажного фланца карбюратора гладкая и не деформирована. Деформированный монтажный фланец может привести к потенциальной утечке вакуума.
2. Убедитесь, что две монтажные шпильки в карбюраторе надежно установлены и не проворачиваются при затягивании шестигранных гаек.
3. Поместите прокладку основания карбюратора на основание карбюратора через две шпильки. ЗАПРЕЩАЕТСЯ использовать герметик для прокладок, так как он может засорить вакуумные каналы в основании карбюратора. Эта прокладка устанавливается «насухо».
4. Используйте две гайки с резьбой 8 мм (шестигранная 13 мм) вместе с двумя гибкими стопорными шайбами с внутренним диаметром 8 мм (также называемыми «волнистыми» стопорными шайбами).
5. Осторожно затяните шестигранные гайки, чередуя каждую гайку вперед и назад, чтобы равномерно затянуть основание карбюратора вниз к фланцу, чтобы предотвратить деформацию основания карбюратора и монтажного фланца. Затяните шестигранные гайки с усилием 14 фут-фунтов (2,0 мкг).
6. Подсоедините трос акселератора к узлу цилиндрической гайки в рычаге дроссельной заслонки. Попросите человека сесть на место водителя и полностью удерживайте педаль акселератора. Переместите рычаг дроссельной заслонки на карбюраторе в полностью открытое положение, проденьте конец троса через узел цилиндрической гайки, затем затяните болт узла. Попросите вашего друга отпустить педаль акселератора, и рычаг дроссельной заслонки должен вернуться в полностью закрытое положение. Если это не так, попробуйте еще раз и переместите конец кабеля так, чтобы он работал.
7. ОСОБОЕ ПРИМЕЧАНИЕ: Рычаг дроссельной заслонки на карбюраторах h40/31PICT или 34PICT НИКОГДА не используется для регулировки холостого хода. Это предварительно установлено на заводе-изготовителе, чтобы позволить дроссельной заслонке быть закрытой в определенном положении для правильной смеси холостого хода и воздуха. Если это когда-либо не отрегулировано, сделайте следующее: a) Снимите трос акселератора с рычага дроссельной заслонки b) Убедитесь, что рычаг дроссельной заслонки полностью закрыт c) Убедитесь, что кулачок воздушной заслонки находится в положении, при котором заслонка воздушной заслонки полностью закрыта. c) Возьмите маленькую отвертку с плоским лезвием и поверните по часовой стрелке стопорный винт дроссельной заслонки, пока он не коснется кулачка воздушной заслонки, затем поверните винт еще на ½ оборота. Регулировка дроссельной заслонки теперь установлена правильно.
8. Подсоедините топливный шланг от топливного насоса к карбюратору. Не забудьте использовать хомут на каждом фитинге!
9.
Подсоедините вакуумный шланг (внутренний диаметр 3,5 мм) с ЛЕВОЙ стороны карбюратора к вакуумному форсунку. В банках с двойной диафрагмой Advance/Retard, используемых на моделях 71-74, это будет округлая «конусообразная» сторона банки. 10. Если вы используете баллон с двойной мембраной вперед/назад (модели 71–74), подсоедините шланг (4,5 мм) от фитинга на плоской стороне баллона к фитингу на крайнем левом заднем вакуумном порту. на карбюратор.
11. Если ваш Beetle/Ghia оснащен коробкой передач Auto-Stick, установите вакуумный шланг между соленоидом Auto-Stick и центральным задним вакуумным портом на карбюраторе. В противном случае закройте этот фитинг вакуумной заглушкой.
В противном случае закройте этот фитинг вакуумной заглушкой. 13. Подсоедините провода от воздушной заслонки (верхняя правая сторона карбюратора) и клапана отсечки холостого хода (нижняя левая сторона карбюратора) к клемме 15 на катушке зажигания (она же «плюсовая сторона»).
14. Запустите автомобиль и дайте ему полностью прогреться, а дроссельная заслонка полностью открыта.
15. После того, как двигатель полностью прогреется, отрегулируйте холостой ход с помощью отвертки на большом винте перепуска воздуха на левой стороне карбюратора. Против часовой стрелки увеличивается холостой ход, по часовой стрелке уменьшается холостой ход. Скорость холостого хода должна быть установлена примерно на 850 об/мин (+-50 об/мин), немного выше для моделей с автоматической коробкой передач.
16. Винт регулировки объема (меньший из них под винтом перепуска воздуха) обычно предварительно устанавливается на заводе-изготовителе. Убедившись, что холостой ход установлен правильно, вы можете взять маленькую плоскую отвертку и ОСТОРОЖНО повернуть ее по часовой стрелке, пока холостой ход не начнет спотыкаться.
Когда это произойдет, поверните винт против часовой стрелки, холостой ход вернется к плавной работе, затем еще на 1/4 оборота, но не более того. После этого правильно считайте скорость холостого хода на винте перепуска воздуха. Зона 3 – Зажигание
1. Момент зажигания. Правильное время очень важно не только для правильной работы двигателя на холостом ходу, но и для уверенности в том, что вся производительность двигателя эффективна во всем диапазоне мощности во время движения. Фактическое время определяется тем, какой распределитель используется двигателем, а не самим двигателем. Если угол опережения зажигания установлен слишком высоко, произойдет детонация и/или «стук» и повреждение зоны сгорания в головке блока цилиндров.
Если синхронизация слишком мала, также может произойти детонация и плохой отклик на ускорение.
3. Что делать, если Приложение, показанное для вашего дистрибьютора, не совпадает с тем, что должно быть у вас? Это не имеет значения — помните, время работы двигателя соответствует спецификациям дистрибьютора, а не двигателя.
4. Конечно, следует отметить, что перед отсчетом времени точки и конденсатор должны быть в хорошем рабочем состоянии, точки должны иметь правильный зазор на 0,016″, а также крышка, ротор, свечи зажигания и провода свечей зажигания. все в хорошем состоянии. Замените любой или все из них, иначе усилия в нужное время будут в лучшем случае плохими.
5. Версии распределителя и совместимость. Карбюраторы серий h40/31PICT и 34PICT специально разработаны для использования с распределителем вакуумного усилителя, который изначально входит в стандартную комплектацию автомобилей Volkswagen. Использование механического опережающего распределителя, такого как «009», «010», «019» или «050», почти во всех случаях приведет к задержке при остановке.
Назначение распределителя вакуумного усилителя состоит в том, что он через шланг контура вакуумного нагнетания от карбюратора к распределителю немедленно определяет мгновенные характеристики ускорения. Распределители с механическим приводом, независимо от того, насколько точно они настроены и рассчитаны по времени, всегда полностью устранят проблему «колебаний», с которой люди сталкиваются при попытке отрегулировать синхронизацию или ускорительный насос карбюратора. Механическое опережение просто не может обнаружить немедленные изменения ускорения карбюратора, которые может сделать схема вакуумного опережения. Вот почему многие опытные механики VW не будут рекомендовать для этой установки дистрибьютор только Mechanical Advance. Устранение неполадок — зависание в режиме ожидания
1. При устранении этой проблемы следует обратить внимание на несколько областей.
Утечки вакуума, топливный насос, карбюратор и топливопроводы.
2. Двигатель работает нормально, когда он холодный и воздушная заслонка закрыта? Двигатель начинает глохнуть при открытии воздушной заслонки? Чаще всего это утечка вакуума. Они могут быть где угодно, но вот наиболее распространенные области, которые необходимо осмотреть и исправить: а) Вакуумные шланги, идущие от карбюратора к вакуумному баку распределителя подачи/замедления – проверьте, будет ли диафрагма опережения/замедления удерживать вакуум. Если нет, его необходимо заменить (Примечание: это было бы обнаружено при проверке и регулировке времени в зоне зажигания выше, но это также заслуживает упоминания здесь). b) Вакуумные шланги, идущие к устройству позиционирования дроссельной заслонки (68-73 Bugs/Ghias, 68-71 Buss), клапану рециркуляции отработавших газов (72-74 Bugs/Ghias), заслонке диафрагмы воздухоочистителя (Bugs/Ghias 72-74) или соленоиду Auto-Stick (Ошибки/Гиас 68-75). c) Вал дроссельной заслонки на карбюраторе.
Если это плохо, карбюратор обычно должен быть заменен. d) Основание карбюратора к фланцу коллектора — это может деформироваться в течение длительного периода использования (также проверьте наличие сорванных шпилек / гаек карбюратора). e) Треснутые или слабо зажатые пыльники между центральной секцией коллектора и торцевыми литыми частями коллектора на двухпортовых двигателях (71-74 Bugs/Ghias, 1971 автобус). Даже малейшие незаметные трещины или ослабленные хомуты могут вызвать утечку вакуума – проверьте и при необходимости замените. f) Коллектор к головке блока цилиндров — уплотнительное кольцо (двигатели с одним портом) или прокладка (двигатели с двумя портами) могут иметь утечку (также проверьте наличие сорванных шпилек/гаек).
3. Для проверки герметичности во всех указанных местах используйте пульверизатор с мыльной водой и опрыскайте эти места. Если обороты двигателя изменяются при распылении, вы обнаружили утечку вакуума.
4. Как только будет установлено, что утечки вакуума отсутствуют, проверьте, правильно ли работает соленоид отключения холостого хода (модели на 12 В).
Есть провод, идущий от клеммы 15 на катушке зажигания к ней, а также к дроссельному элементу. a) На карбюраторах h40/31PICT и 34PICT соленоид расположен с ЛЕВОЙ стороны карбюратора. Отсоедините клемму соленоида, включите зажигание (не запускайте двигатель), затем на мгновение прикоснитесь к клемме соленоида клеммой провода. Вы должны услышать щелчок, который указывает на то, что соленоид работает. Если нет, замените соленоид.
5. На карбюраторах h40/31PICT и 34PICT имеется один или два пилотных жиклера холостого хода с ПРАВОЙ стороны карбюратора. Их следует проверить, очистить и продуть сжатым воздухом. Обязательно продуйте отверстие жиклера холостого хода, в которое также вкручиваются винты жиклера.
6. Проверьте топливный насос, чтобы убедиться, что подача стабильна. Это требует временной установки манометра между насосом и карбюратором, чтобы быть уверенным в номинальном давлении от 3 до 5 фунтов на квадратный дюйм. Минимальная пропускная способность составляет 400 см3 в минуту при частоте вращения двигателя примерно 3800 об/мин.
7. Убедитесь, что топливные шланги и металлические линии от топливного бака не забиты.
8. Убедитесь, что топливный экран в топливном баке у топливного крана не засорен. При необходимости замените его. Кроме того, убедитесь, что ваш топливный бак чист и не полон хлопьев ржавчины, которые могут засорить топливный экран.
Устранение неполадок – колебания
1. Обычно при устранении этой проблемы следует обращать внимание на две области. Первый — карбюратор, второй — система зажигания.
2. Вот возможные специфические причины колебаний карбюратора: a) Каналы ускорительного насоса или контрольный шарик застряли из-за грязи b) Порванная диафрагма ускорительного насоса c) Неправильная регулировка холостого хода (обычно слишком низкая) d) Неправильное количество впрыскиваемого топлива (это исправляется повторной регулировкой ускорительного насоса, которая не требуется, так как новый карбюратор заправляется на заводе-изготовителе для правильной настройки).
3. Что касается «количества впрыскиваемого топлива», существует критическая область, которую часто упускают из виду, а именно латунная трубка для слива топлива в горловине карбюратора рядом с дроссельной заслонкой. Расположение этой латунной трубки зависит от модели карбюратора. Если эта трубка отсутствует, ее придется заменить.
4. На моделях h40/31PICT трубка слива топлива должна располагаться так, чтобы выброс топлива из этой трубки был направлен прямо в горловину карбюратора, особенно так, чтобы ему не мешала нижняя трубка слива топлива рядом с центром горловина карбюратора. Для этого можно осторожно переместить трубку слива топлива.
5. На моделях 34PICT трубка слива топлива должна располагаться так, чтобы порция топлива, выбрасываемая из этой трубки, ДЕЙСТВИТЕЛЬНО попадала в нижнюю трубку слива топлива, чтобы струя топлива разбрызгивалась и частично распылялась в воздушном потоке горловины карбюратора. Прямой поток топлива в горловину карбюратора, как и в более ранних моделях карбюратора, определенно приведет к ситуации «колебания».
6. Кроме того, утечка вакуума, как описано выше, приведет к колебаниям. Обязательно проверьте все проблемные области, упомянутые ранее, и при необходимости исправьте их.
7. В области зажигания причиной может быть неправильное время. Убедитесь, что ваш дистрибьютор правильно отсчитывает время.
8. Несмотря на то, что для некоторых распределителей необходимо соблюдать временные характеристики, вот некоторые основные принципы, которым необходимо следовать: a) Одинарные вакуумные/механические распределители опережения (SVDA) обычно рассчитаны на 7,5 градусов ДО верхней мертвой точки с отсоединенным и заглушенным вакуумным шлангом b ) Вакуумные/механические распределители с двойной диафрагмой (DVDA) обычно рассчитаны на 5 градусов ПОСЛЕ верхней мертвой точки с ОБОИМИ вакуумными шлангами.
|
|
|
|
| Это
метод также будет работать для 30PICT/3, 30PICT/4, 31PICT/4,
Карбюраторы 31ПИСТ/3 и х40/31 с двумя регулировочными ~~~ Примечание: Прежде чем мы начнем регулировать карбюратор, клапаны, точки, и время должно быть установлено. Это важно, и они должны выполняться в правильном порядке, так как вы запускаете холодный двигатель, и заканчивайте с ним теплым. Эти темы рассматриваются далее в этом документе (см. ссылки ниже; для получения более подробной информации обратитесь к нашему Tune-Up процедуры).
~~~ Настройка КлапаныКлапан регулировка всегда выполняется на холодном двигателе. 0,004
дюймов (0,1 мм) является заводской настройкой для двигателей до 71 года. Это включает
двигатели с начальным номером B. 0,006 дюймов (0,15 мм) используется на двигателях 71 и выше. Это двигатели с номером, начинающимся с AB…, AC…, AD…, AE…, AF…, АХ…, АДЖ…, АК…, АР…, КАК…. целью настройки толкателя (клапана) является обеспечение практически НЕТ зазор, когда двигатель прогрет до рабочей температуры. ~~~ Настройка Очки точки настроены на 0,016 дюйма (0,4 мм). Замените их, если
контакты изъедены или кулачковый трущийся блок плохо
изношенный. Одновременно добавьте немного смазки на выступы кулачка.
Также снимите рычаг ротора и посмотрите в центр
шпиндель, на котором он едет. Если у вашего дистрибьютора есть войлочная прокладка
капните туда несколько капель масла (машинное масло подойдет)
смазать привод распределителя — не переусердствуйте-
всего несколько капель. ~~~ Настройка ГРМПожалуйста обратите внимание, что РАЗМЕР двигателя не имеет большого значения, когда установка времени, это дизайн РАСПРЕДЕЛИТЕЛЯ, который определяет настройки. Степень сжатия тоже играет роль часть — ранним двигателям с низкой степенью сжатия нужно немного более передовые, а более поздние двигатели с более высокой степенью сжатия обычно имеют немного меньше заранее. обычные настройки времени:
Примечание: ЛЮБОЙ, повторите ЛЮБОЙ двигатель VW с воздушным охлаждением, используя Bosch
009 (или другой центробежный распределитель) должен быть установлен на
максимальное опережение при оборотах двигателя 3000+об/мин и пусть холостой ход
заблаговременно упасть, где это возможно. ~~~ Проверка ДроссельСейчас запустите двигатель и прогрейте его. Снимите воздухоочиститель с верхней части карбюратора (если это маслонаполненный тип, осторожно, вы не хотите, чтобы обувь была полна масла) и проверьте, что дроссельная бабочка стоит вертикально. Если это не так, запустите двигатель еще немного, чтобы убедиться, что он хорошо прогрелся, и проверьте дроссельную заслонку еще раз. Если не стоит вертикально или почти вертикально, бабочка нуждается в регулировке или ремонт (другая тема). Это
важно настроить клапаны, точки, синхронизацию и проверить
подсос (в таком порядке) перед установкой карбюратора, все они
работают вместе для плавного хода двигателя. ~~~ Настройка Карбюратор 34PICT/3Напоминание — эта процедура настройки работает и для других карбюраторы с двумя регулировочными винтами с левой стороны – 30PICT/3, 31PICT/3 и h40/31. До мы начинаем, короткая заметка о «Haynes VW Beetle & Руководство по ремонту Karmann Ghia»: Для тех, кто использовал более раннюю версию издание руководства, есть ошибка на взорванном виды карбюратора 34PICT/3. Обозначения на регулировочные винты с левой стороны карбюратора перевернутый. Больший винт наверху — это перепускной винт. а нижний (меньший) — Винт Регулировки Громкости — не наоборот, как указывает старое Руководство Хейнса. Помимо этого, мы обнаружили, что Руководство Хейнса является отличный ресурс. Примечание: Правильная скорость холостого хода важна для 34PICT/3.
карбюратор, который сложнее (и чувствительнее)
чем предыдущие типы. Он имеет три отдельных топливных контура.
|
.., D…, E…, F…, H…, L… или простой
количество. Некоторые люди считают, что это слишком туго после прогрева двигателя.
и используйте 0,006 дюйма (0,15 мм). (Я всегда использовал заводские настройки на своем H…
двигатель без проблем.)
У некоторых дистрибьюторов нет этой войлочной прокладки
— в этом случае пропустите эту процедуру.
В США 68-70 машин с
двигатели серий H (1500) и B (1600) и один вакуумный
распределитель использовал нулевое опережение – ВМТ – в качестве холостого хода
установка, как ранняя попытка сокращения выбросов. Этот
также уменьшил максимальное опережение на более высоких оборотах. Многие люди
обнаружили, что установка 7.5BTDC, используемая за пределами США
работает нормально (один вакуумный распределитель).
Причина этого в том, что
Агенты 009 различаются по общей сумме аванса, который они делают, и
максимальное продвижение важнее, чем простое продвижение.
нормальная настройка — максимальное опережение 28-32 BTDC. Попробуйте 32
установка степени в первую очередь. Если двигатель детонирует/гудит при этом
настройки, уменьшите ее до 30 градусов и повторите попытку. Если это все еще
детонирует / гудит при 28 градусах, используйте топливо с более высоким октановым числом. Не используйте меньше
чем 28 градусов. В этом случае опережение на холостом ходу обычно
около 5-10BTDC. Обратите внимание, что 009был разработан для
использоваться на промышленных двигателях VW (генераторы, компрессоры и
такие, которые работали почти с постоянной скоростью). Он никогда не был разработан
для двигателей, используемых на дорогах с постоянно изменяющейся нагрузкой и числом оборотов.
VW никогда не использовал дистрибьютор 009 ни для одной из своих моделей Beetle, так что,
хотя это будет работать, вы можете получить плоские пятна и плохой
пикап при использовании этого дистрибьютора.
Потому что у него на самом деле меньше общий аванс
чем большинство вакуумных распределителей, которые могут обеспечить до 40-42 градусов
когда двигатель нуждается в этом, 009обычно также будет иметь худшую экономию топлива.
в нем (всего два в старых карбюраторах), а 850-900 об/мин
холостой ход рассчитан таким образом, что поток воздуха через карбюратор
сбалансирован для потока топлива контура холостого хода. Вот почему он
оба винта Volume и Bypass сбоку (более ранние
были только винты Volume), расположенные на левой стороне
карбюратор. Таким образом, скорость холостого хода может быть установлена правильно.
с помощью обходного винта, не касаясь винта на
рычаг дроссельной заслонки, который должен быть установлен точно правильно.
Вы найдете рычаг дроссельной заслонки
на левой стороне карбюратора, подключен снизу
к тросу акселератора, идущему вперед к
педаль газа.
Громкость
Регулирующий винт используется для установки смеси холостого хода.
Этот
состояние вызовет спотыкание при ускорении, если не
исправлено.
Если
у тебя нет тахометра, слушай пока не слышишь
обороты двигателя начинают падать, может быть, всего на 1/8
включите винт громкости .
