Реле зарядки ВАЗ 2106: проверка и основные неисправности

В процессе эксплуатации автомобиля достаточно часто возникают проблемы с аккумулятором и генератором. Зачастую, АКБ может выходить из строя по причине недостаточно заряда. Эта проблема актуальна как для многих иномарок, особенно с пробегом, так и для различных отечественных авто (ВАЗ, ГАЗ, ЗАЗ и т.д.).

Для нормальной работы автомобильного аккумулятора необходимо, чтобы генератор заряжал АКБ во время работы двигателя, при этом не допускается как недозаряда, так и перезаряда аккумуляторной батареи. Далее мы рассмотрим проблемы с зарядом АКБ на примере ВАЗ 2106, реле зарядки на данной модели авто, а также как проверить реле регулятор ВАЗ самостоятельно.

Содержание статьи

• Реле зарядки на ВАЗ: назначение и признаки неисправности
• Проблемы с АКБ: зарядка ВАЗ 2106 и диагностика неисправностей
• Как проверить реле-регулятор генератора своими руками
• Подведем итоги

Реле зарядки на ВАЗ: назначение и признаки неисправности

Итак, реле заряда аккумулятора или реле-регулятор генератора ВАЗ отвечает за то, чтобы аккумулятор автомобиля заряжался от генератора «правильно». Фактически, автомобильный генератор переменного тока имеет диодный мост (выпрямительный блок), чтобы преобразовать переменный ток в ток постоянный.

При этом важно, чтобы напряжение оставалось постоянным, независимо от скорости вращения генератора, которая меняется. Для этого отдельно используется реле-регулятор напряжения генератора или реле зарядки 2106. Данное устройство отвечает за постоянное напряжение в бортовой сети на отметке в 12В.

Без регулятора будут скачки напряжения, «просадки» и «подъемы» (например, 9В – 30В). Само собой, в этом случае  многие энергопотребители просто сгорят, а с зарядом АКБ и самой батареей начнутся проблемы.

• Если говорить о неисправностях, реле регулятор на ВАЗ и других авто не так часто выходит из строя, однако вероятность такой поломки исключать нельзя. Как правило, на выход из строя обычно указывает то, что АКБ перестает заряжаться, при этом генератор нормально работает. Однако это не все, так как есть другие симптомы и признаки поломки регулятора напряжения.

Зачастую  если регулятор неисправен, напряжение на АКБ начинает отклоняться от нормы. В результате:

1. аккумулятор не заряжается или заряжается не полностью (обычно причина в обрыве реле регулятора).
2. аккумулятор кипит, что указывает на пробой реле регулятора и то, что ток заряда на АКБ выше нормы, батарея перезаряжена и кипит.

При этом как первый, так и второй случай является проблемой, нормально эксплуатировать авто не получится, быстро выходит из строя АКБ и т.д. На деле, если неисправно реле регулятор напряжения ВАЗ, проверка позволяет быстро определить причину.

Проблемы с АКБ: зарядка ВАЗ 2106 и диагностика неисправностей

Как правило, перед проверкой  регулятора ВАЗ 2107, 2106 или любого другого автомобиля, необходимо в общих чертах рассмотреть устройство и принцип работы такого регулятора.

Начнем с того, что устройство регулятора может отличаться. На старых моделях ВАЗ 2106 стоят устаревшие контактные регуляторы. При этом на более новых версиях уже использован электронный регулятор.

• Так вот, контактный внешний регулятор все равно является основой. Это устройство полупроводникового типа, изготовленное на единой плате. Главным элементом является обмотка (использована проволока из латуни), состоит обмотка из чуть более тысячи витков, внутри обмотки стоит медный сердечник. Обмотка имеет постоянное сопротивление 16 Ом.

Также в регуляторе использована группа вольфрамовых контактов, есть регулировочная пластинка, а еще присутствует магнитный шунт. Параллельно использован набор резисторов, причем соединение их отличается с учетом того, какое напряжение требуется. Резисторы выдают максимальное сопротивление 75 Ом. Все компоненты находятся в текстолитовом корпусе, наружу выведены контакты для подключения.

Идем далее. При запуске ДВС вращается коленвал, от которого также  приводится навесное оборудование. Генератор на многих авто не является исключением, то есть ротор в генераторе также приводится в движение от двигателя.  Так вот, когда двигатель крутится с частотой около 2 тыс. об/мин, напряжение на выходах генератора не выше 13 Вольт.

В этом случае регулятор не включается, ток напрямую идет на обмотку возбуждения. Однако при увеличении скорости вращения двигателя, а также и ротора генератора, происходит автоматическое включение регулятора напряжения.

На ВАЗ 2106 реле регулятор подключен к щеткам генератора, а также к замку зажигания.  Также обмотка, подключенная к щеткам генератора, активно реагирует на то, что увеличиваются обороты ДВС и в результате такого повышения намагничивается.

Далее сердечник в обмотке втягивается внутрь, что приводит к размыканию контактов на внутренних резисторах одной группы и замыкании контактов на резисторах другой группы. Например, когда обороты не высокие, в регуляторе замкнутым остается только один резистор, тогда как при работе на высоких оборотах замкнуты три резистора, при этом сильно падает напряжение на обмотке возбуждения.

Как проверить реле-регулятор генератора своими руками

Рассмотрев устройство и принцип работы, можно переходить к проверке. Примечательно то, что проверить реле-регулятор  вполне возможно в условиях обычного гаража.  Для этого необходимо  иметь обычный мультиметр со шкалой  до 35 вольт, набор ключей и отверток.

• Простой метод проверки регулятора генератора на ВАЗ 2106 предполагает следующее: для проверки нужна хорошо заряженная АКБ. Чтобы выполнить диагностику, нужно завести ДВС, включить фары и оставить мотор работать на 10-15 мин, при этом обороты мотора не повышают выше 2 тыс. об/мин. Далее нужно мультиметром замерить напряжение между клеммами АКБ. Норма — не выше 14 Вольт и не ниже 12 Вольт.

Если же напряжение отклоняется от нормы, это говорит о проблемах с реле-регулятором. С учетом того, что это устройство не ремонтируется, нужна его замена. Замена предполагает снятие (нужно открутить пару болтов) и установку нового регулятора.

• Второй способ проверки нужно применять в том случае, когда проблема «плавающая» (напряжение на клеммах АКБ чуть меньше 12 Вольт или чуть выше 14 Вольт. ). В такой ситуации регулятор нужно проверять отдельно, сняв его. Для проверки используют мультиметр и  лампочку на 12 вольт.

Рассмотрев регулятор генератора ВАЗ 2106, можно найти пару выходов (на схемах часто обозначенных литерами Б и В). К указанным контактам нужно подать питание с АКБ. Еще два контакта реле идут на щетки генератора. К указанным контактам подключают лампу.

В том случае, если на выходах при подаче питания с АКБ напряжение не выше 14 вольт, лампочка будет ярко гореть. В случае, когда мультиметром повысить напряжение на выходах подачи питания до 15 вольт или выше, лампочка должна гаснуть. Если этого не происходит, тогда регулятор вышел из строя. Если же лампочка  не горит изначально, причем  как в первом, так и во втором случае, тогда реле нужно менять.

• Замена регулятора генератора ВАЗ 2106 предполагает подбор подходящего устройства. Важно сразу определить, какой тип устройства стоит на генераторе (внешний регулятор, внутренний регулятор). Внешний регулятор расположен на левой арке спереди (в области переднего колеса).
  Внутренний регулятор снимается после демонтажа воздушного фильтра, так как фильтр перекрывает доступ к генератору.

Внешний регулятор снимается легко (достаточно открутить рожковым ключом два болта на 10, фиксирующие реле), после чего отсоединяются провода. Сборка осуществляется в обратном порядке. С внутренним регулятором немного сложнее, так как нужно сначала открутить три гайки на 12. Сам внутренний регулятор находится на передней крышке генератора, закреплен двумя болтами. Болты выкручивают отверткой.

Затем реле осторожно выдвигается из крышки генератора, после снимаются провода и колодка контактов. При снятии колодки нужно соблюдать особую осторожность, та как контакты хрупкие. Далее ставится новый регулятор и выполняется обратная сборка.

Рекомендуем также прочитать статью о том, почему горит значок аккумулятора на панели приборов. Из этой статьи вы узнаете об основных причинах, по которым загорается аккумулятор на приборной панели, а также как обнаружить и устранить неисправность.

• Обратите внимание, наружные регуляторы для ВАЗ 2106 практически невозможно найти новыми в продаже. Приходится окупать устройства б/у. Так вот, реальное состояние такого регулятора визуально определить сложно, то есть перед покупкой необходима проверка (можно воспользоваться рассмотренными выше методами).

Что касается внутренних регуляторов, основной проблемой являются провода, подключенные к реле от генератора. Очень часто при замене происходит их излом в области контактной колодки. Если это произошло, потребуется резать колодку, перепаивать провода,  делать качественную изоляцию, после склеивать колодку обратно.

Чтобы избежать подобных проблем,  при замене внутреннего регулятора генератора ВАЗ 2106  нужно быть предельно аккуратным,  не ремонтировать автомобиль на холоде, так как провода сильнее ломаются в таких условиях и т.д.

Подведем итоги

Как видно, реле генератора ВАЗ или любого другого автомобиля является важным и ответственным устройством.   При этом любые сбои в его работе приведут к тому, что АКБ автомобиля не будет заряжаться должным образом. При этом как низкий, так и высокий заряд аккумулятора быстро выведет батарею из строя.

Рекомендуем также прочитать статью о том, что делать, если в аккумуляторе замерз электролит. Из этой статьи вы узнаете, по каким причинам замерзает электролит в АКБ, а также что делать, если замерз аккумулятор автомобиля.

Если рассмотренные выше признаки поломки регулятора генератора проявились в большей или меньшей степени, необходимо  проверить регулятор, применяя один из рассмотренных выше методов.  Напоследок отметим, что регулятор напряжения генератора заменить на ВАЗ не сложно, однако необходимо отдельно учитывать некоторые нюансы.

Реле зарядки ВАЗ-2106: характеристика, неисправности

Главная » ВАЗ 2106

Рубрика: ВАЗ 2106

Реле на автомобиле ВАЗ-2106 – это прибор, служащий выключателем. Его основная цель – размыкание и замыкание определенных участков электрической цепи в момент достижения конкретных показателей неэлектрических и электрических величин.

Данный прибор играет роль коммутатора тока нагрузки для исполнителя, к примеру, генератора, стартера, вентилятора либо другого потребителя, потребляющего большое количество энергии.

Электрическое реле зарядки для ВАЗ-2106 устроено таким образом:

• электрический магнит – провод, намотанный на катушку, имеющую металлический сердечник;
• якорь – некая пластина. Ее роль – управление контактами;
• переключатель (замыкающий либо размыкающий определенную группу контактов).

Читайте также: Замена маслосъемных колпачков в ВАЗ-2106

В момент появления электрического тока в обмотке электромагнита появляется магнитное электрическое поле. Сила появившегося магнитного поля прижимает к сердечнику якорь. В свою очередь, при помощи специальных толкателей якорь сдвигает контакты, тем самым замыкая либо размыкая их.

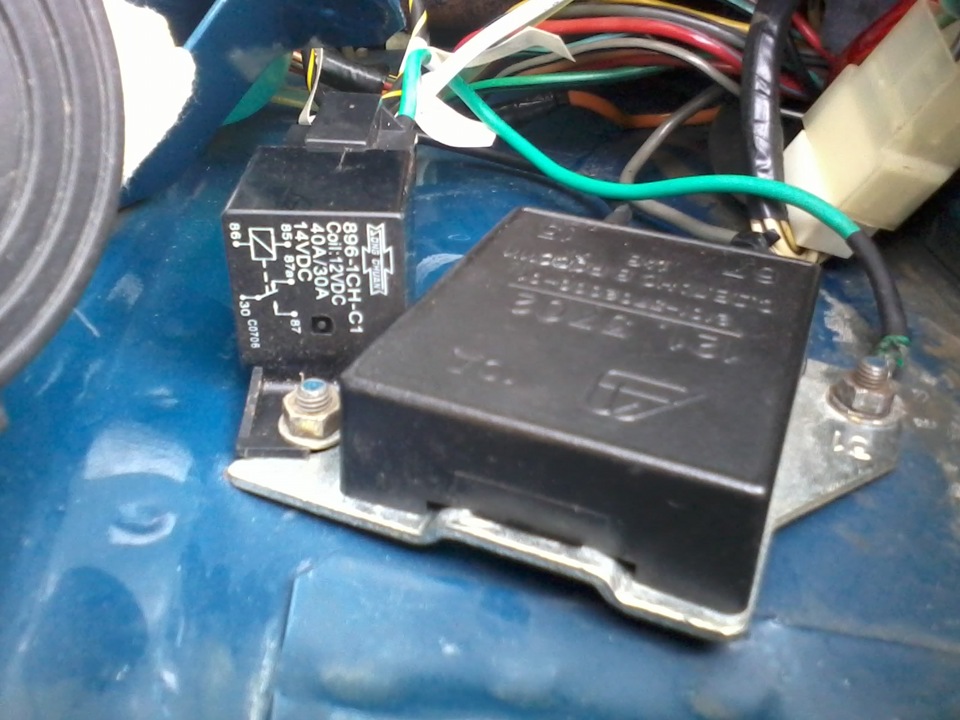

На автомобилях ВАЗ-2106 применяются два основных вида реле-регуляторов напряжения (реле зарядки).

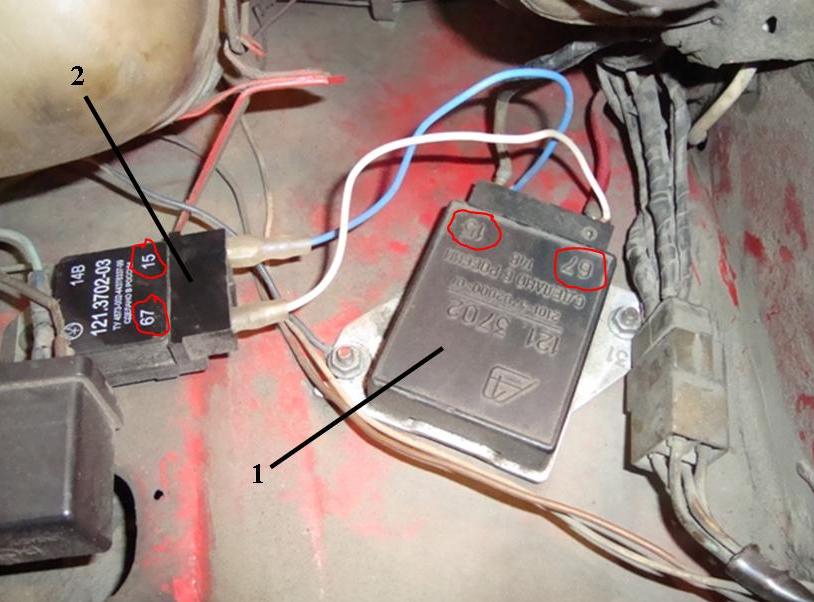

1. Реле-регулятор 121.3702. Прибор нового образца. Данное реле широко используется в наше время, так как не требует дополнительных настроек и регулировок.
2. Электрорегулятор магнитного типа с маркировкой РР-380. Устаревший образец прибора, изготовление которого на настоящий момент остановлено. Данная деталь больше не используется на автомобилях ВАЗ-2106.

Возможность замены реле напряжения предусмотрена таким образом, что необходимость в доработках в автомобиле ВАЗ-2106 отсутствует. Это говорит о том, что вмешиваться в систему зарядки автомобиля не потребуется.

Читайте также: Какие есть индикаторы и лампы на панели ВАЗ-2112

Перед заменой реле зарядки старого образца следует проверить новое на работоспособность. Для этого заводим автомобиль ВАЗ-2106. Обороты двигателя должны составлять 2 500-3 000. После этого отключаем все приборы, которые могут использовать электричество (зажигание остается включенным). При помощи тестера измеряем напряжение на клеммах аккумуляторной батареи. Оно должно быть приближено к 14 В.

1. Изношенные щетки генератора. Если длина щеток генератора автомобиля ВАЗ-2106 стает недостаточной, может пропасть заряд. При диагностировании неисправности в первую очередь следует тщательно проверить состояние щеток в генераторе. Их длина не должна быть меньше 12 миллиметров. Если она не вписывается в минимальные требования, тогда их необходимо заменить.
2. Не работает диодный мост генератора. Выход из строя одного либо нескольких элементов блока выпрямителя может быть причиной неисправности зарядки. Следует при помощи тестера проверить исправность всех диодов.
3. Предохранители. При отсутствии зарядного тока в автомобиле ВАЗ-2106 стоит проверить плавкие предохранители. Если обнаружен сгоревший, его следует заменить.
4. Генераторный ремень и его натяжка. Генераторный ремень выполнен в форме клина, поэтому его распирает между щеками в шкиве. При износе шкива генераторный ремень может проскальзывать в щеках. Из-за этого иногда проявляются проблемы с зарядкой. В таком случае незамедлительно необходимо поменять шкив и ремень генератора.
5. Клеммы аккумуляторной батареи. Если на аккумуляторной батарее есть окисление клемм, это может препятствовать заряду батареи. В данном случае следует почистить клеммы содой, растворенной в воде. Такое средство способно снять налет. После полной очистки клемм от окисления следует хорошо протереть их сухой тряпкой, после чего смазать густой смазкой.

Читайте также: Замена бампера на ВАЗ-2114

Понравилась статья? Поделиться с друзьями:

Торговая статистика Узбекистана по импорту стеклоочистителей из России

Дата	Код ТН ВЭД	Описание продукта	Страна происхождения	Количество	Блок	Вес нетто [кг]	Общая стоимость [долл. США]	Имя импортера
31 марта 2017 г.	9603500009	1) СТЕКЛООЧИСТИТЕЛЬ ДЛЯ ЩЕТКИ/М 21030-520507000-100К ВАЗ-Т (2 шт)-. Вес: 12,5 кг, цвет. 200 единиц; 2) 1-МЕШОК;	РОССИЯ	200	ПК	12,5	0,002
31 марта 2017 г.	9603500009	1) СТЕКЛООЧИСТИТЕЛЬ ДЛЯ ЩЕТКИ/М 21030-520507000-100К ВАЗ-Т (2 шт)-. Вес: 12,5 кг, цвет. 200 единиц; 2) 1-МЕШОК;	РОССИЯ	200	ПК	12,5	0,002
29 марта 2017	8501109900	1. Моторчик стеклоочистителя а/м «ВАЗ», б/у, 137 шт, вес 274 кг, 2.Мест-137, без упаковки.	РОССИЯ	137	ПК	274	0,048
28 марта 2017 г.	8512400009	1. Стеклоочиститель в сборе а/м «ВАЗ», б/у, 30 шт, вес 60 кг, производство России.2.Мест-30, без упаковки.	РОССИЯ	30	ПК	60	0,028
25 марта 2017 г.	8536419000	Втягивающее реле РЕЛЕ / для ВАЗ-4 шт. — РЕЛЕ ЗАРЯДКИ ДЛЯ А/М-ВАЗ 391ШТ. — РЕЛЕ ПОВОРОТА А/М ВАЗ 2106 -524ШТ. — РЕЛЕ ВКЛЮЧЕНИЯ А/М ГАЗ 2410 -374ШТ. -, РЕЛЕ СТАРТЕРА НА А/М -170К ГАЗ 2410-Т (2 шт.) — СТЕКЛООЧИСТИТЕЛЬ НА РЕЛЕ А/М ВАЗ 02.07.2101	РОССИЯ	180,9	кг	180,9	0,065
25 марта 2017 г.	9603500009	Стеклоочиститель для ВАЗ 2108-200ШТ. — 200 Итого 3 места.1) Стеклоочиститель/Для ВАЗ 2108-200ШТ. — Вес: 40 кг Количество. 200 единиц; 2) 3 кор. ;	РОССИЯ	200	ПК	40	0,015
22 марта 2017 г.	9603500009	1) Щетка стеклоочистителя а/к ГАЗ 3302, до 20-м (2 шт) — вес:. 4 кг, цв. 40 единиц; 2) 1 картон.коробка;	РОССИЯ	40	ПК	4	0,001
22 марта 2017	9603500009	1) Щетка стеклоочистителя а/к ГАЗ 3302, до 20-м (2 шт) — вес:. 4 кг, цв. 40 единиц; 2) 1 картон.коробка;	РОССИЯ	40	ПК	4	0,001
18 марта 2017 г.	8512400009	1. Запчасти для мототехники: Стеклоочиститель (Keystone) легковых автомобилей ВАЗ. Количество — 50 ед/локаций оптом. б/у, год выпуска неизвестен. Производитель АвтоВАЗ/России.-Весь 50 кг. Кол-во 2. Всего 50 шт, 50 мест (50 мест)	РОССИЯ	50	ПК	50	0,035
18 марта 2017 г.	8512400009	1. Запчасти для мототехники: Стеклоочиститель (Keystone) легковых автомобилей ВАЗ. Количество — 50 ед/локаций оптом. б/у, год выпуска неизвестен. Производитель АвтоВАЗ/России.-Весь 50 кг. Кол-во 2. Всего 50 шт, 50 мест (50 мест)	РОССИЯ	50	ПК	50	0,03
16 марта 2017 г.	8501109900	1. Мотор-редуктор стеклоочистителя КАМАЗ, УРАЛ SL351 KZAE 5шт — кол. 5 шт, вес: 8,83 кг 2. Ящик1 часть. Отопитель моторный КАМАЗ, КрАЗ, УРАЛ (аналог МЭ250) КЗАЭ 5шт — кол. 5 шт., вес: 4,85 кг 2. ящик	РОССИЯ	10	ПК	13,68	0,267
10.03.2017	8302300009	1) Запсаные запчасти для гражданской техники:. Комплект моторчика стеклоочистителя DAEWOO NEXIA б/у = 9шт, вес: 18,00кг. — вес: 18 кг; 2) Ранг 9;	РОССИЯ	18	кг	18	0,045
07. 03.2017	8512909009	1) Стеклоочиститель штампован.стали/для ВАЗ 1118-2190, до 2-м (2 шт) — Вес: 2 кг;. 2) мешок 1; 1) Дворник штампован.стали/для ВАЗ 2108-21099, 5-т (2 шт) — Вес: 4,75 кг;. 2) мешок 1; 1) щетки стеклоочистителя	РОССИЯ	280,7	кг	280,7	0,053
07.03.2017	8501109900	1) Электродвигатель стеклоочистителя (НАПР.12В, МОЩН.30ВТ, ТОК 7А)/для 2110, 5 шт. — вес: 7,5 кг, цв. 5 кусков, ; 2) 1 картон.коробка;	РОССИЯ	5	ПК	7,5	0,002
07. 03.2017	9603500009	1) Стеклоочиститель/для ВАЗ 1118 до 20-м (2 шт) — вес:. 6 кг, цв. 40 единиц; 2) 1 картон.коробка;	РОССИЯ	40	ПК	6	0,002

Как протестировать реле

T Компания Drive и ее партнеры могут получить комиссию, если вы приобретете продукт по одной из наших ссылок. Подробнее.

В вашем автомобиле есть множество электрических компонентов, которые питают все, от кондиционера до задних фонарей. Когда что-то идет не так, может быть сложно диагностировать проблему с одним из этих компонентов, но когда дело доходит до электроники автомобиля, есть большая вероятность, что проблема связана с реле.

Некоторые электрические компоненты вашего автомобиля управляются реле. Они функционируют как переключатели, позволяя одной цепи управлять другой, несмотря на разницу в силе тока. Когда они выходят из строя, важно знать, в чем заключается проблема, чтобы ее можно было безопасно устранить, не повредив автомобиль. К счастью, проверка реле — задача, с которой справится даже механик-любитель.

Информационная группа Драйва по номеру готова помочь, так что давайте разбираться!

Автомобильный блок предохранителей и реле., Depositphotos

Основы диагностики реле

Расчетное необходимое время: от 30 минут до часа, в зависимости от уровня навыков и местоположения реле Автомобильная система : Электрика

Что такое реле?

Реле можно найти практически в любом транспортном средстве и даже использовать в морской и авиационной технике. Обычно они используются для того, чтобы цепь с малой силой тока могла управлять цепью с большей силой тока. Реле действуют как переключатель, позволяя цепи с низкой силой тока включать или выключать цепь с высокой силой тока.

В качестве примера представьте фары вашего автомобиля. Если вы подключили свет напрямую к выключателю на приборной панели автомобиля, сила тока может превысить мощность выключателя, что может привести к плавлению проводов и даже к пожару в некоторых случаях. Реле также могут управлять несколькими системами одновременно, например активировать фары при включении стеклоочистителей или выдвигать антенну при включении радио.

Безопасность реле

Проверка реле — это простой процесс, но не забывайте о безопасности. При работе с реле рекомендуется учитывать следующие моменты:

• Если вы определили, что реле неисправно и нуждается в замене, недопустимо смешивать и подбирать реле из других частей автомобиля или из случайного мусорного бака в вашем гараже. Неправильное реле может вызвать короткое замыкание или скачок напряжения, что может привести к повреждению электрической системы вашего автомобиля.
• Обращайтесь с реле осторожно и постарайтесь не уронить его. Если реле повреждено внутри, это может привести к возгоранию или расплавлению проводки. Также избегайте каких-либо модификаций реле.
• Не начинайте работать с реле или чем-либо, связанным с электричеством, в помещении, содержащем легковоспламеняющиеся или взрывоопасные газы, такие как бензин или другое топливо.
• Даже если вы опытный ремонтник в гараже, обратитесь к руководству по обслуживанию вашего автомобиля (не к руководству по эксплуатации), чтобы определить и понять систему проводки и реле.

Омметр для проверки автомобильного реле., Depositphotos

Все, что вам нужно для проверки реле

Проверка реле вашего автомобиля — это простой процесс, для которого не требуется целый набор инструментов. Для проверки неисправных реле вам потребуется:

Список инструментов:

Список деталей:

Организация инструментов и снаряжения таким образом, чтобы все было легко досягаемо, сэкономит драгоценные минуты, ожидая, пока ваш ловкий ребенок или четвероногий помощник принесет вам наждачную бумагу или паяльную лампу. ( Для этой работы вам не понадобится паяльная лампа. Пожалуйста, не давайте ребенку паяльную лампу — Ред. )

Если у вас мало места в гараже и вы планируете работать с автомобилем на улице, проверьте свои местные законы, чтобы убедиться, что вы не нарушаете никаких кодексов. В каждом штате и городе действуют разные правила в отношении таких вещей, и мы не собираемся помогать выручать вашу машину, если ситуация пойдет наперекосяк.

Вот как проверить реле

Приступим!

1. Найдите реле, которое нужно проверить. Он может быть расположен под приборной панелью или в моторном отсеке, в зависимости от того, чем он управляет. Если вы не уверены в местоположении, проверьте электрическую главу вашего руководства по обслуживанию и электрическую схему.
2. Самый быстрый и простой способ проверить реле — заменить его заведомо исправным. Недостатком является та же проблема, что сварив первое реле, можно сварить второе. Это также ныряет в ваш кошелек. Осмотрите и очистите разъемы, когда реле отключено.
3. Возьмите мультиметр и установите его на Ом. Прикоснитесь к выводам на контактах катушки электромагнита и измерьте сопротивление. В любом месте от 50 до 120 Ом все в порядке. Вне диапазона или обрыв означает неисправность обмотки катушки электромагнита и время для нового реле.
4. Оставьте мультиметр на омах или непрерывности. Коснитесь проводов на контактах переключателя. Нормально разомкнутое реле должно читаться как разомкнутое или OL.
5. Подайте питание на катушку электромагнита с помощью батареи 9–12 В через контакты. Реле должно издавать слышимый щелчок, когда катушка электромагнита возбуждается и замыкает переключатель. Полярность не имеет значения для этого 4-контактного реле, но она жизненно важна для диодных реле.
6. Когда катушка все еще находится под напряжением, подключите положительный аккумулятор к одной клемме переключателя. Подключите контрольную лампу между другой клеммой переключателя и массой. Контрольная лампа должна потреблять ток и загораться. Снимите положительную перемычку аккумулятора. Контрольная лампа должна погаснуть.
7. Проверьте напряжение реле на переключателе. Плохие точки контакта могут вызвать падение напряжения. Снимите контрольную лампу, установите мультиметр на постоянное напряжение и прикоснитесь к контактам переключателя или разъемам контрольной лампы, как показано на рисунке. Показания должны соответствовать напряжению батареи.
8. Проверьте правильность сопротивления переключателя. Отсоедините плюсовую перемычку. Подайте питание на катушку электромагнита. Установите мультиметр на омы и измерьте сопротивление на контактах переключателя. Нормально разомкнутое реле под напряжением должно иметь сопротивление, близкое к нулю, а нормально замкнутое реле должно иметь размыкание или OL

Вот наш пошаговый процесс в виде изображения.

Вы сделали это! Путь!

Получите помощь по тестированию реле от Mechanic On JustAnswer

Привод признает, что, хотя наши практические руководства подробны и им легко следовать, ржавый болт, компонент двигателя в неправильном положении или утечка масла повсюду могут сорвать проект. Вот почему мы сотрудничаем с JustAnswer, которая связывает вас с сертифицированными механиками по всему миру, чтобы помочь вам справиться даже с самой сложной работой.

Если у вас есть вопрос или вы застряли, нажмите здесь и поговорите с ближайшим к вам механиком.

Советы по тестированию реле

Здесь, в The Drive , мы протестировали нашу долю реле на протяжении многих лет и пришли к выводу, что самый простой метод лучше. Тем не менее, вот несколько полезных советов от нас, профессионалов.

• Послушайте, мы все хотим быть героями, которые с легкостью справятся с любой автомобильной задачей, но иногда лучше прибегнуть к ручному управлению. Возьмите руководство по обслуживанию вашего автомобиля практически в любом магазине автозапчастей и регулярно проверяйте его.
• Если сомневаетесь, выбросьте его. Если вы не уверены в функциональности или состоянии реле, просто замените его. Хотя некоторые типы реле могут быть дорогими, они, как правило, доступны по цене, и лучше перестраховаться, чем потом сожалеть.
• Соберите все свои инструменты заранее. Повара и шеф-повара называют этот процесс «mise en place» или «все на своих местах», и это помогает вам сосредоточиться на поставленной задаче без необходимости искать инструменты.
• Если у вас нет омметра или контрольной лампы, вы не сможете проверить реле. Вы можете просто заменить их, но это будет игра в догадки относительно того, неисправно реле или нет, без предварительного тестирования.

Часто задаваемые вопросы о тестировании реле

У вас есть вопросы, У информационной команды Драйва есть ответы!

Что произойдет, если я просто проигнорирую возможную проблему?

Игнорирование неисправного реле или установка любого старого реле, которое подходит, может привести к большим проблемам под капотом. Если реле неисправно или если установлено неправильное реле, вы можете в конечном итоге поджарить провода и потенциально вызвать пожар под капотом. На трассе со скоростью 80 км/ч выглядит не очень хорошо.

Можно ли проверить реле без омметра или контрольной лампы?

Нет. Если вы уверены, что реле неисправно, и у вас нет инструментов для проверки, у вас есть два варианта. Вы можете проявить осторожность и просто заменить реле, что является самым простым путем, или вы можете заплатить механику, который проверит и заменит реле для вас.

Что делать, если реле моего автомобиля спрятано или их очень трудно найти?

Большинство реле должны быть расположены в легкодоступных местах, но если есть одно, в котором вы не уверены, лучше всего, чтобы его проверил профессионал. Копание вслепую под капотом может повредить хорошие реле и нанести вред вашим суставам в процессе.

Почему вы все время говорите мне читать руководства по ремонту? Разве

Драйв не должен быть авторитетом в таких вещах?

Прокачать тормоза. Мы рекомендуем вам обратиться к руководству по ремонту для конкретного автомобиля, чтобы найти правильное реле, заменить его правильным реле и убедиться, что вы понимаете, на что смотрите.
