ВАЗ 2108 | 5. Схема электрооборудования ВАЗ-2108
ВАЗ 2108
Сервисное обслуживание и эксплуатация
Руководства ￫ ВАЗ ￫ 2108 (Лада Самара)
| 1 – блок-фара | 31 – электродвигатель очистителя ветрового стекла |
| 2 – электродвигатель очистителя фар (устанавливается на части выпускаемых автомобилей) | 32 – прикуриватель |
| 3 – выключатель подкапотной лампы | 33 – лампа подсветки рычагов отопителя |
| 4 – звуковой сигнал | 34 – штепсельная розетка для переносной лампы |
| 35 – подкапотная лампа | |
| 6 – датчик включения электродвигателя вентилятора | 36 – лампа освещения вещевого ящика |
| 7 – генератор | 37 – монтажный блок |
| 8 – электромагнитный клапан включения омыва фар (устанавливается на части выпускаемых автомобилей) | 38 – выключатель освещения приборов |
| 9 – электромагнитный клапан включения омыва заднего стекла (устанавливается на части выпускаемых автомобилей) | 39 – выключатель контрольной лампы стояночного тормоза |
| 10 – электромагнитный клапан включения омыва ветрового стекла | 40 – выключатель стоп-сигнала |
| 11 – свечи зажигания | 41 – подрулевой переключатель |
| 12 – датчик–распределитель зажигания | 42 – выключатель наружного освещения |
| 13 – катушка зажигания | 43 – выключатель аварийной сигнализации |
| 14 – выключатель света заднего хода | 44 – выключатель заднего противотуманного света |
| 15 – датчик указателя температуры охлаждающей жидкости | 45 – предохранитель цепи противотуманного света |
| 16 – стартер | 46 – выключатель обогрева заднего стекла |
| 17 – аккумуляторная батарея | 47 – боковые указатели поворота |
| 18 – датчик уровня тормозной жидкости | 48 – плафон |
| 19 – коммутатор | 49 – разъем для подключения к плафону индивидуального освещения |
| 20 – датчик верхней мертвой точки 1-го цилиндра | 50 – выключатели плафона на стойках дверей |
| 21 – колодка диагностики | 51 – реле зажигания |
| 22 – блок управления электромагнитным клапаном карбюратора | 52 – выключатель зажигания |
| 23 – реле включения стартера | 53 – комбинация приборов |
| 24 – концевой выключатель карбюратора | 54 – выключатель контрольной лампы воздушной заслонки карбюратора |
| 25 – электромагнитный клапан карбюратора | 55 – задние фонари |
| 26 – датчик контрольной лампы аварийного давления масла | 56 – датчик указателя уровня и резерва топлива |
| 27 – электродвигатель омывателя стекол | 57 – элемент обогрева заднего стекла |
| 28 – электродвигатель вентилятора отопителя | 58 – электродвигатель очистителя заднего стекла |
| 29 – дополнительный резистор электродвигателя отопителя | 59 – фонари освещения номерного знака |
| 30 – переключатель вентилятора отопителя |
А – порядок условной нумерации штекеров в колодке выключателя зажигания
Б – порядок условной нумерации штекеров в колодке электродвигателя очистителя
ветрового стекла
Реклама
ВАЗ 2108: схема проводки и электрооборудование
Содержание:
- 1 Устройство и принцип действия
- 2 Неисправности
Невозможно представить себе работу любого автомобиля, без каких-либо приборов, работающих от электрического тока.
Начиная от самого основного – подачи искры, и заканчивая второстепенными функциями, влияющими на комфорт водителя и пассажиров – подогрев сидений, ЖК монитор и аудиосистема, GPS – навигатор и т.д., все они требуют определенной силы тока, для своей работы.
В автомобиле ВАЗ 2108, не так уж и много электрических приборов, но все же, им нужна постоянная подзарядка. Откуда она берется, каким образом поступает на каждый прибор, какие способы предохранения имеет и т.д., мы рассмотрим в данной статье.
Устройство и принцип действия
Для начала, нужно определить: какой тип питания двигателя, в данный момент подлежит обсуждению. Ведь карбюратор и инжектор, имеет абсолютно разное устройство, и у каждого из них, своя электросхема. Мы же с Вами, будем говорить о типе питания двигателя ВАЗ 2108 – карбюратор.
Свое начало, проводка берет от аккумуляторной батареи. Обычно, устанавливается батарея мощностью 12 вольт (6 ампер). По пути к разным приборам, электричество проходит через блок предохранителей.
Далее, оно стабилизирует свою мощность, за счет ряда приборов: коммутатор, вольтмер и эконометр.
После этого, схема электричества распределяется, непосредственно, по основным узлам приборов ВАЗ 2108. Начнем с осветительных приборов. К ним относятся: лампочки габаритов, ближнего света и дальнего света, подкапотное освещение, задние фары, поворотники, подсветка салона, и освещение номерного знака. Каждый, из вышеперечисленных элементов, получает разное количество энергии. Например, на дальний свет, сила тока будет мощнее, чем на габариты.
Полная схема проводки на Lada 2107
Что касается работы двигателя ВАЗ 2108, то для нее, требуются следующие приборы: генератор, системы управления, отвечающие за карбюратор, стартер, катушка зажигания, трамблер и свечи. Схема проводки, передает электричество с катушки зажигания, на свечи. При этом, во время работы двигателя, включается работа генератора. Трамблер, отвечает за распределение искры, между камерами сгорания цилиндров.

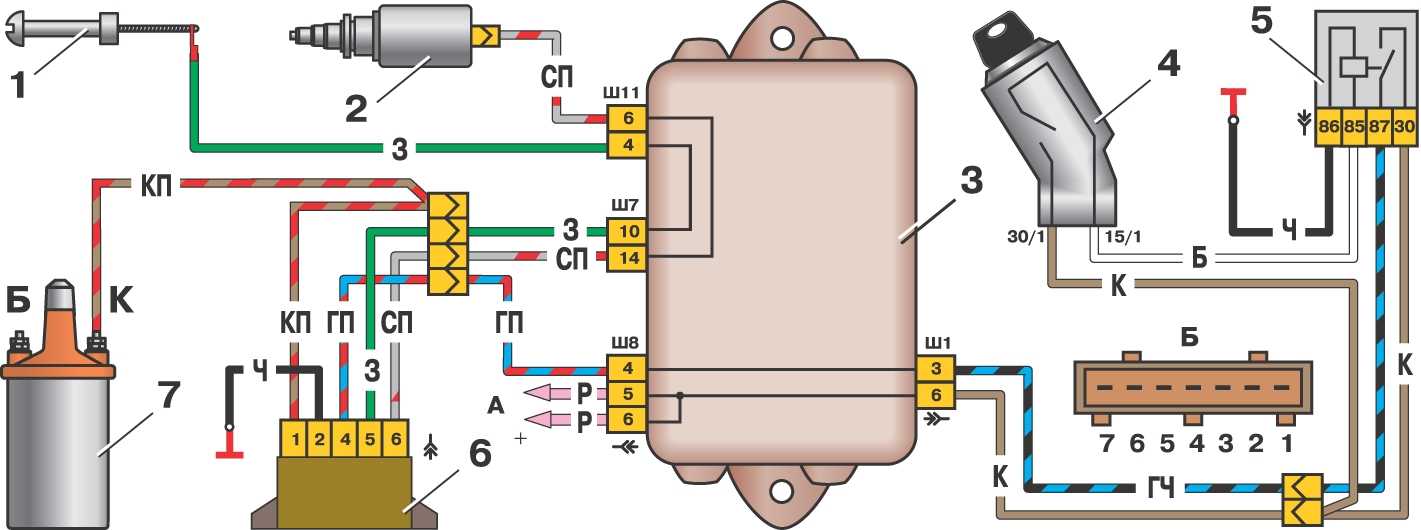

Системы управления, ответственные за карбюратор, должны вовремя открывать заслонки, помогая образовывать в поплавковой камере, правильную горючую смесь. Также, они регулируют работу электромагнитного клапана.
Карбюратор, имеет более простую схему электропроводки, нежели инжектор. Это объясняется тем, что схема инжектора, включает в себя электрическое управление впрыском, и образованием смеси, в то время как карбюратор, делает большую часть данной работы механическим образом.
Далее, схема электрического напряжения в автомобиле ВАЗ 2108, включает в себя приборы, предназначенные для повышения безопасности и комфорта езды. К ним относятся: кондиционер, печка, омыватель ветрового стекла и передних фар, магнитола, и звуковой сигнал.
Также, в автомобиле ВАЗ 2108 есть датчики, определяющие температуру и уровень необходимых для работы двигателя жидкостей. Каждый их них, также запитан от аккумуляторной батареи.
