Проверить работу эпхх: Проверка блока управления и клапана ЭПХХ

Содержание

Проверка блока управления и клапана ЭПХХ

Проверка блока управления и клапана ЭПХХ



Кроме вышеперечисленных элементов система питания содержит блок управления ЭПХХ и электромагнитный клапан, установленные в подкапотном пространстве. Совместно с пневмоклапаном и микровыключателем, установленным на карбюраторе, эти устройства образуют систему ЭПХХ, отключающую подачу топлива в режиме принудительного холостого хода и предотвращающую работу двигателя от самовоспламенения после выключения зажигания.

Оба устройства неразборной конструкции и при выходе из строя подлежат замене.

Проверка исправности электромагнитного клапана проводится непосредственно на автомобиле. Для этого нужно при работающем двигателе снять со штекера клапана любой из проводов. Двигатель должен немедленно остановиться. Продолжающаяся работа двигателя при исправных системах карбюратора и пневмоклапане ЭПХХ указывает на неисправность электромагнитного клапана.

Для проверки исправности блока управления ЭПХХ следует подключить вольтметр к проводу, соединяющему электромагнитный клапан с блоком управления, и к «массе».

На холостом ходу и при повышенной частоте вращения коленвала двигателя напряжение на штекере электромагнитного клапана должно быть выше 12 В. Затем, увеличив частоту вращения коленвала двигателя до 2000-3000 мин-1, следует резко закрыть дроссельную заслонку. В момент закрытия дроссельной заслонки и до снижения частоты вращения до 1100 мин-1 напряжение на штекере электромагнитного клапана должно отсутствовать. Если напряжение при отпускании дроссельной заслонки остаётся неизменным, следует отсоединить любой провод от микровыключателя системы ЭПХХ карбюратора. Если при частоте вращения коленвала двигателя более 1600-1800 мин-1 фиксируется падение напряжения до 0,5 В и ниже, то в микровыключателе короткое замыкание или нарушена его установка. Если напряжение не падает – неисправен блок управления. Косвенно эта неисправность подтверждается работой двигателя от самовоспламенения после выключения зажигания.



Как проверить блок ЭПХХ и электромагнитный клапан двигателя ВАЗ-2110

Блок управления ЭПХХ отключает электромагнитный клапан при увеличении частоты вращения коленчатого вала до 2100 мин-1 и включает при снижении до 1900 мин-1, если концевой выключатель карбюратора замкнут на массу (педаль «газа» отпущена)

При нажатой педали «газа» (разомкнутом выключателе) клапан включен независимо от частоты вращения коленчатого вала.

Питание на блок управления подается только при включенном зажигании, поэтому при выключении зажигания одновременно отключается и клапан (независимо от положения концевого выключателя карбюратора).

Для проверки работы блока управления подключаем вольтметр, как показано на рисунке 2 (срабатывание клапана можно определить и по его щелчку при включении зажигания, без вольтметра).

Отсоединяем провод от концевого выключателя карбюратора и замыкаем его на массу. Запускаем двигатель и, постепенно увеличивая частоту вращения коленчатого вала, следим за показаниями вольтметра.

После запуска двигателя он должен показывать не менее 10 В (клапан открыт), а при частоте вращения коленчатого вала около 2100 мин -1 напряжение должно резко снизиться до величины не более 0,5 В (клапан должен закрыться).

После этого медленно понижаем обороты двигателя, при частоте вращения коленчатого вала около 1900 мин -1 напряжение должно скачкообразно увеличиться до прежней величины (клапан должен открыться).

Устанавливаем обороты в пределах 2200-2300 мин -1 (клапан закрыт) и отсоединяем от «массы» провод концевого выключателя карбюратора – клапан должен открыться.

Снятие и проверка электромагнитного клапана

Это сделать проще, если предварительно снять корпус воздушного фильтра (см. Разборка карбюратора).

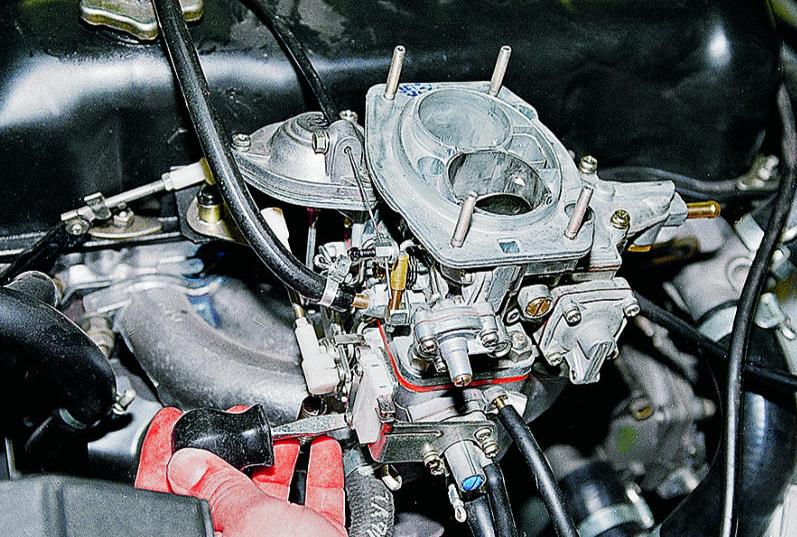

Отсоединяем провод от клеммы электромагнитного клапана

Ключом на 13 отворачиваем электромагнитный клапан

Извлекаем электромагнитный клапан

Извлекаем топливный жиклер холостого хода из держателя клапана

Проверяем исправность электромагнитного клапана, подключив его вывод к «+» аккумуляторной батареи, а корпус – к «-» (запорная пластмассовая игла должна втягиваться при подаче напряжения и без заедания возвращаться в исходное положение при снятии напряжения).

Можно проверить одновременно исправность самого клапана и электрической цепи управления: клапан с надетым проводом прижимаем к корпусу карбюратора и включаем зажигание – игла должна со щелчком втянуться в корпус клапана.

ПРОВЕРКА И ЗАМЕНА БЛОКА УПРАВЛЕНИЯ СИСТЕМОЙ ЭПХХ

Блок управления расположен в подкапотном пространстве на левом брызговике. Блок управления проверяют на автомобиле. В режиме холостого хода отсоедините провод от одного из выводов микропереключателя. Плавно открывая дроссельную заслонку, увеличьте частоту вращения коленчатого вала свыше 1500 мин–1 и зафиксируйте это положение. При этом должен возникнуть автоколебательный режим работы двигателя, сопровождающийся пульсацией частоты вращения.

Возникновение автоколебательного режима объясняется тем, что при увеличении частоты вращения до 1500 мин–1 разрывается электрическая связь выводов «1» и «2» блока (цепь питания электропневмоклапана через микропереключатель принудительно разорвана), что вызывает отключение подачи топлива в двигатель. Частота вращения снижается, и после ее падения ниже 1140 мин–1 указанная связь восстанавливается, т.е. подача топлива возобновляется и частота вращения повышается. Этот процесс циклически повторяется с периодом 1–2 с.

Если вызвать автоколебательный режим не удается, а электропневмоклапан и пневмоклапан карбюратора не повреждены, то неисправен блок управления и его необходимо заменить.

Проверить блок управления можно, непосредственно контролируя по тахометру значения частоты вращения, при которых срабатывает блок. Для проверки необходима контрольная лампа 12 В и провода со штекерными наконечниками.

Последовательно отсоедините от микропереключателя серый провод (+12 В), а от вывода электропневмоклапана – двойной розовый. К освободившемуся выводу электропневмоклапана присоедините провод, отсоединенный от микропереключателя, что обеспечит прохождение тока через обмотку электропневмоклапана. С проводом, отсоединенным от электропневмоклапана, соедините один вывод контрольной лампы, другой вывод лампы подсоедините к «массе» автомобиля.

В режиме холостого хода (850±50) мин–1 контрольная лампа должна гореть. При увеличении частоты вращения до 1500 мин–1±5% лампа должна гаснуть и вновь загораться при падении частоты вращения ниже 1140 мин–1±5%.

После проверки отсоединенные провода подсоедините на место.


Проверка блока управления экономайзером принудительного холостого хода

Главная › Новости

Опубликовано: 02.09.2018

Индикатор работы системы ЭПХХ, или как экономить до 15% топлива светодиодом

Исправный блок управления экономайзером принудительного холостого хода (ЭПХХ) карбюратора Уаз-31519 обеспечивает замыкание электрической цепи электромагнитного клапана ЭПХХ при частоте вращения коленчатого вала не менее 1000 оборотов в минуту и размыкание цепи при частоте не более 1300 оборотов в минуту.



Проверка блока управления экономайзером.

Перед проверкой блока управления ЭПХХ надо убедится в надежности контактных соединений системы. Работоспособность блока проверяется при помощи вольтметра с пределами измерения 0-15 Вольт и специализированного тахометра. Применять штатный тахометр автомобиля, если он есть в наличии, для проверки блока ЭПХХ нежелательно из-за относительно большой погрешности его показаний.


Работа системы ЭПХХ

Для проверки блока, надо отсоединить любой из двух проводов от микровыключателя, при этом необходимо обеспечить изоляцию провода от «массы» автомобиля, и подключить к блоку управления ЭПХХ вольтметр с помощью специального переходного разъема.


Работа системы ЭПХХ карбюраторов типа «СОЛЕКС » И «ОЗОН «

Затем запустить двигатель автомобиля и плавно увеличивая частоту вращения, следить за показаниями вольтметра :

— после запуска двигателя вольтметр должен показывать напряжение не менее 10 Вольт, а при достижении частоты вращения коленчатого вала в 1300 оборотов в минуту, должно произойти скачкообразное снижение напряжения до величины не более 1 Вольта, при этом электромагнитный клапан отключается,

— после отключения электромагнитного клапана надо постепенно снижать частоту вращения до 1000 оборотов в минуту, при этом вольтметр должен показать скачкообразное повышение напряжения не менее, чем до 10 Вольт.

Допускается общая проверка блока управления экономайзером принудительного холостого хода карбюратора Уаз-31519 без вольтметра, а только лишь по характерному щелчку электромагнитного клапана.

Проверка электромагнитного клапана ЭПХХ.

Неисправность электромагнитного клапана может заключаться либо в обрыве обмотки клапана — отсутствует характерный щелчок при включении зажигания, либо в негерметичности запорного элемента — при отключенном клапане нет герметичности между центральным и наклонным штуцерами.

Похожие Статьи :

Блок управления ЭПХХ 5003.3761



Общие сведения:

Блок управления экономайзером принудительного холостого хода (ЭПХХ) 5003.3761 предназначен для включения/отключения электромагнитного клапана ЭПХХ с целью повышения экономии топлива и снижения токсичности выхлопных газов автомобиля.


Применяемость: автомобили ВАЗ-2108, ВАЗ-2109, «Таврия» и др.

Блок управления ЭПХХ 5003.3761 обеспечивает:
— управление электромагнитным клапаном экономайзера принудительного холостого хода;
— защиту цепи управления клапаном экономайзера от короткого замыкания на “массу” автомобиля;
— защиту от понижения сопротивления цепи клапана ЭПХХ.

Блок управления ЭПХХ выпускается в климатическом исполнении О2.1 по ГОСТ 15150 для внутреннего рынка и на экспорт. Режим работы блока по ГОСТ 3940 — продолжительный, номинальный S1.

Блок 5003.3761 устанавливается на предусмотренное для него место в автомобиле при помощи штатных крепежных деталей и штатного разъема.

Гарантийный срок эксплуатации — 3 года с даты ввода в эксплуатацию или со дня продажи в розничной торговой сети. Гарантийные обязательства производителя имеют силу в течение четырех лет с даты выпуска изделия. Дата изготовления нанесена на корпусе изделия.



Технические данные:

  Номинальное напряжение питания, В

12,0

  Допустимые пределы напряжения питания, В

6,0 . . 18,0

  Максимальный ток коммутации, А

1,0 ± 0,2

  Частота вращения коленчатого вала 4-тактного 4-цилиндрового двигателя, об/мин (Гц):
  — соответствующая включению клапана ЭПХХ

1900 ± 96  (63,3 ± 3,2)

  — соответствующая выключению клапана ЭПХХ

2100 ± 105 (70,0 ± 3,5)

 Превышение частоты выключения клапана ЭПХХ над частотой включения (гистерезис), об/мин (Гц), не менее

200 (6,67)

 Максимально допустимое воздействие повышенного напряжения питания до 5 мин. , В

25,0

 Максимально допустимые перенапряжения положительной и отрицательной полярности, В

160,0





Схема включения:





Габаритный чертеж:



Cхема электрическая принципиальная:

Неисправности ЭПХХ.

— Как это делается

Экономайзер принудительного холостого хода (ЭПХХ) относительно недавно стал непременной принадлежностью легкового автомобиля. И хотя система эта, в общем-то, не очень сложна, далеко не все автомобилисты научились свободно ориентироваться в ее болячках. Учитывая это, мы попросили специалиста АЗЛК В. Банникова поделиться практическими сведениями и советами по данному вопросу.

Неисправности ЭПХХ

В самом начале нашего разговора стоит, видимо, сказать несколько слов о том, зачем вообще нужна система ЭПХХ.

Не так уж редко, а в условиях городской езды очень часто нам приходится полностью отпускать педаль акселератора при включенной передаче. Двигатель при этом не крутит колеса, а, наоборот, оказывает тормозящее действие. Этот режим называют принудительным холостым ходом. Отметим: мотор хоть и не производит полезную работу, а бензин, поступающий через систему холостого хода в карбюраторе, потребляет. Напрасный расход топлива не так уж и мал: при напряженной езде по городу он составляет в среднем 0,5 литра на 100 километров пути. Но неприятность состоит не только в этом. Во время принудительного холостого хода бензин сгорает не полностью, поэтому токсичность выхлопных газов резко возрастает. Важность этого обстоятельства вряд ли нужно комментировать.

Экономайзер принудительного холостого хода автоматически перекрывает подачу топлива в двигатель, вследствие чего и бензин экономится, и атмосфера меньше загрязняется.

Теперь несколько слов о другой стороне дела. В системе ЭПХХ, как и во всякой системе, могут появляться неисправности. Внешние их признаки состоят в следующем: двигатель не работает на холостом ходу или работает неустойчиво; двигатель останавливается при нажатии на педаль сцепления после торможения с включенной передачей. Разумеется, причины таких неполадок могут быть разными, но ЭПХХ – наиболее вероятный виновник. Следовательно, грамотный автомобилист должен знать принципиальное устройство ЭПХХ, владеть приемами диагностирования этой системы и уметь устранить найденную неисправность. Это, собственно, и должно быть предметом нашего рассмотрения. Но такой разговор нужен тем, кто умеет и любит возиться с техникой. Тем же, кто от техники достаточно далек и ее загадки перекладывает на службу автосервиса, можно посоветовать следующее.

В случае, когда мотор вашей машины перестал устойчиво работать (или вообще хоть как-то работать) на холостом ходу, а во всех других режимах не вызывает нареканий, вытяните ручку воздушной заслонки («подсоса») так, чтобы обороты холостого хода стали довольно большими (около 2000 об/мин) и двигатель заработал устойчиво. Если это получиться, то виновником, скорее всего, действительно является ЭПХХ. С вытянутой ручкой мотор будет шуметь, расход топлива возрастет, но ехать до места ремонта можно.

Ненамного сложнее отключить систему ЭПХХ и какое-то время (до ремонта) ездить вполне нормально – так, как все ездили в прежние годы. Для этого на «жигулях» с карбюратором типа «Озон», на ЗАЗ-968М, на «москвичах» (кроме АЗЛК-21412) и ГАЗ-24-10 резиновой трубкой соединяют между собой два штуцера: тот, что установлен на впускной трубе и тот, который выходит из пневмоклапана ЭПХХ на карбюраторе. На ВАЗ-2108, ВАЗ-2109, ЗАЗ-1102, а также на некоторых ВАЗ-2105, которые оснащены карбюратором типа ДААЗ-2108, нужно вывернуть из карбюратора электромагнитный клапан, удалить из него подвижный якорь и ввернуть на место.

Ну, а теперь продолжим разговор с теми, кого интересует сама система ЭПХХ. Это не будет рассказ о ее устройстве; публикации такого рода неоднократно были и в «За рулем», и в других изданиях. Поговорим об оценке работоспособности системы, о возможности самостоятельной регулировки и ремонта ее узлов.

Исходное положение заключается в следующем. Сегодня у нас есть два принципиально различающихся варианта этой системы. Первый – тот, который изначально назывался «Каскад»: с отдельными электрическим и пневматическим клапанами. Он применяется с карбюраторами, имеющими автономную систему холостого хода. Второй вариант спроектирован для карбюраторов типа «Солекс» (ВАЗ-2108, ВАЗ-2109, ЗАЗ-1102). Узлы и детали этих вариантов (в первую очередь это относится к электронным блокам управления) невзаимозаменяемы, поэтому и сами варианты мы рассмотрим по отдельности.

Первый вариант

Применяемые здесь управляющие электронные блоки различаются только порогами срабатывания (табл. 1). Другие детали (микропереключатель, пневмоклапан, электромагнитный клапан) у всех модификаций в принципе одинаковы.

Таблица 1

В пневмоклапане возможны прорыв диафрагмы и негерметичность запорного элемента. Первый дефект проявляется в том, что двигатель глохнет на холостом ходу; поврежденную диафрагму надо заменить. Второй можно выявить на холостом ходу, сняв трубку со штуцера пневмоклапана. Двигатель при должен заглохнуть. Если этого не происходит, то, значит, запорный элемент негерметичен и нуждается в замене.

Возможные дефекты электромагнитного клапана – обрыв обмотки и негерметичность запорного элемента. В первом случае двигатель глохнет на холостом ходу. Обрыв обмотки определяют тестером или омметром; ее сопротивление должно быть от 32 до 42 Ом. Если нет контрольного прибора, при неработающем двигателе соединяют один из выводов клапана с «плюсом» аккумуляторной батареи (другой вывод клапана должен быть соединен с «массой» автомобиля). Срабатывание исправного клапана сопровождается характерным щелчком. Второй дефект можно выявить на холостом ходу, сняв провод с одного из выводов клапана. Двигатель должен глохнуть, в противном случае электромагнитный клапан нуждается в замене.

Чтобы проверить исправность блока управления, необходимо на холостом ходу снять штекер с одного из выводов микропереключателя, а затем, медленно открывая дроссельную заслонку, повысить обороты до порога отключения. При этом двигатель должен работать с пульсацией частоты вращения (она хорошо заметна на слух). Этот автоколебательный режим свидетельствует об исправности всех элементов системы, кроме микропереключателя, который проверяют отдельно (см. ниже). Если вызвать автоколебания не удается, а оба клапана системы исправны, то неисправен блок управления.

Здесь возникает естественный вопрос: нельзя ли при отсутствии штатного блока применить изделие с другой маркировкой? Это возможно при условии, устанавливаемый блок имеет пороги срабатывания не ниже, чем у штатного (см. табл. 1). Скажем, на ВАЗ-2105 подойдет «запорожский» 1402.3733, но не наоборот, поскольку в таком случае при сбросе газа мотор может глохнуть. Следует также иметь в виду, что упомянутая замена несколько снизит экономию топлива, предопределяемую наличием системы ЭПХХ.

Микропереключатель проверяют следующим образом. Вначале надо снять с его вывода наконечник, соединенный с контактом 1 блока и одним из выводов электромагнитного клапана. К освободившемуся выводу микропереключателя подключают один из проводов контрольной лампочки; второй ее провод соединяют с «массой». Если контрольная лампа горит уже на холостом ходу (ранняя регулировка срабатывания микропереключателя) или загорается после начала автоколебаний (поздняя регулировка), то положение микропереключателя необходимо скорректировать. Для этого ослабляют два винта его крепления, по положению лампы подбирают нужное положение и вновь затягивают винты. У карбюратора 2140-1107010 («Москвич-2140» и ижевские машины) для этой операции есть специальный регулировочный винт. Если же контрольная лампа вообще не загорается, то значит, микропереключатель неисправен и его надо заменить (впрочем, иногда достаточно только промыть).

Следует иметь в виду, что ранняя регулировка срабатывания микропереключателя снижает эффективность работы ЭПХХ вплоть до полной потери нужного эффекта, когда контакты микропереключателя замкнуты при отпущенной педали акселератора. Поздняя регулировка приводит к рывкам автомобиля при движении на малой скорости из-за автоколебательного режима работы двигателя. Поэтому целесообразно стремиться к возможно поздней регулировке, не допуская, однако, возникновения автоколебаний. Заметим, кстати, что во время регулировки двигатель должен быть хорошо прогрет.

Как восстановить работоспособность двигателя, если какой-то элемент системы ЭПХХ вышел из строя? Есть несколько способов, но все они, разумеется, ведут к одному результату: экономайзер вообще отключается и мотор работает без него. О соединении трубкой штуцера пневмоклапана со штуцером на впускной трубе, который служит для отбора разряжения, мы уже говорили. При неисправности блока управления можно установить временную перемычку между его выводами 1 и 2. Если неисправен микропереключатель, надо просто перемкнуть его выводы.

В случае прорыва диафрагмы пневмоклапана эти меры не помогут. Тогда следует вынуть из карбюратора пневмоклапан, удалить его запорный элемент (резинку) и установить этот клапан на место.

Второй вариант

Несколько иначе устроена система ЭПХХ, применяемая на автомобилях с карбюраторами типа «Солекс». Рассмотрим ее работу, а также способы поиска и устранения неисправностей. Система содержит блок управления типа 50.3761, электромагнитный клапан 2108-1107420 и так называемый датчик-винт 2108-1107240. Последний используется взамен микропереключателя: при закрытой дроссельной заслонке контакты датчика-винта замкнуты, а при открытой – разомкнуты. Пневмоклапана здесь нет.

Основные неисправности датчика-винта: короткое замыкание (на «массу») и отсутствие замыкания контактов при отпущенной педали акселератора. Первый дефект проявляется в уже описанном дерганье автомобиля (из-за автоколебаний), а второй – в ухудшении торможения двигателем (из-за прекращения работы ЭПХХ). Обе неисправности можно обнаружить при помощи тестера или контрольной лампочки, один конец которой соединен с «плюсом» аккумуляторной батареи, а второй – с выводом датчика-винта (отключенным от жгута проводов). При полностью отпущенной педали акселератора лампа должна гореть (не мешает убедиться, что привод дроссельной заслонки не препятствует ее полному закрытию, иными словами – что заслонка не зависает на приводе). Если она не горит, то, значит, возможен внутренний обрыв с его выводом. При отсутствии обрыва необходимо завернуть датчик-винт до момента загорания контрольной лампы. Если частота вращения коленчатого вала при этом будет завышена (по сравнению с ее значением, указанным в руководстве по эксплуатации автомобиля), то карбюратор требует ремонта. После открытия дроссельной заслонки лампа должна гаснуть. Если этого не происходит, значит, датчик-винт имеет внутреннее короткое замыкание и требует замены.

Основные неисправности электромагнитного клапана: обрыв обмотки и негерметичность запорного элемента. При обрыве обмотки работа двигателя на холостом ходу невозможна (сопротивление этой обмотки должно быть 70–80 Ом). Вторую неисправность можно обнаружить на холостом ходу, сняв провод с вывода электромагнитного клапана. Двигатель должен глохнуть. Герметичность запорного элемента в большинстве случаев можно восстановить притиркой иглы к седлу клапана с использованием полировальной пасты.

Для проверки блока управления необходимо на холостом ходу снять провод датчика-винта и соединить его с «массой». Медленно открывая дроссельную заслонку, нужно добиться возникновения автоколебаний. Если это не удается, а запорный элемент клапана герметичен, то блок управления неисправен и нуждается в замене.

В случае, когда известно, что неисправен блок управления, можно установить временную перемычку между его выводами 4 и 6.

Ремонт

Принято считать электронные блоки управления ЭПХХ неремонтопригодными. Однако квалифицированные радиолюбители могут попытаться восстановить работоспособность неисправного блока заменой его выходного транзистора. Одновременно полезно проверить диод, подключаемый в блоке параллельно обмотке. Поэтому укажем типы этих деталей. В качестве выходного транзистора и диода в блоках 25.3761, 14.3733 и 50.3761 (каждый из перечисленных типов включает и его модификации) используются соответственно следующие комплектующие элементы: КТ814Г и КД103А; КТ814В и КД105Б; КТ816Г и КД103А. Кроме того, опытные радиолюбители могут изготовить блок управления самостоятельно, воспользовавшись схемами, приведенными в журнале «Радио» (1985, №7, с. 29–31; 1986, №7, с. 45–46; 1989, №8, с. 30–33), настроив пороги срабатывания в соответствии с табл. 1. Укажем, что два первых номера журнала содержат описание блока для системы первого варианта, а третий – для системы второго варианта. Чтобы дать более четкое представление о функциональных различиях этих двух вариантов, приводим табл.2.

Таблица 2

как проверить исправность карбюратора ваз 2107 — Автосайт

Карбюратор ВАЗ 2107 холостой ход обеспечивается при помощи системы экономайзера принудительного холостого хода (ЭПХХ). Для того чтобы обнаружить неисправность системы, в данной статье описаны методы проверки и замены всех компонентов системы принудительного

Карбюратор ВАЗ 2107 холостой ход обеспечивается при помощи системы экономайзера принудительного холостого хода (ЭПХХ)

Для того чтобы обнаружить неисправность системы, в данной статье описаны методы проверки и замены всех компонентов системы принудительного холостого хода карбюратора ВАЗ 2107.

Проверка электропневмоклапана. Подсоединяем к проводам питания клапана вольтметр или контрольную лампу. При включении зажигания на проводах должно появиться напряжение, если не появилось, проверяем блок ЭПХХ. В случае, если есть напряжение на проводах электропневмоклапана, производим дальнейшую проверку клапана.

Для этого снимаем с него соединительные шланги. Соединяем резиновый шланг со штуцером «1» (центральным) и ртом создаем разрежение в клапане. В это время закрываем пальцем штуцер «2» (боковой).

Исправный клапан должен быть герметичен.

Включаем зажигание, тем самым подаем на вывод клапана напряжение

Издав характерный щелчок, клапан штуцера «1» должен открыться, и закрыться при выключении зажигания.

4. Неисправный электропневмоклапан меняемна новый. Чтобы сменить клапан, ключом «на 8» откручиваем гайку крепления клапана.

Шланги соединяем так, от экономайзера карбюратора к боковому штуцеру, а шланг выходящий из впускного коллектора соединяем с центральным штуцером.

Проверка блока управления электропневмоклапаном.

Блок управления электропневмоклапаном ЭПХХ вы найдете на левом брызговике в моторном отсеке.

Из разъема блока ЭПХХ выводим дополнительный провод параллельно серому проводу с красной полоской (клемма «1» на блоке). Вывести дополнительный провод можно вставив в разъем зачищенный от изоляции на конце отрезок провода. На другой конец провода соединяем «плюсовую» клемму вольтметра. «Минусовую» клемму вольтметра подсоединяем к кузову автомобиля. Также можно вместо вольтметра соединить контрольную лампочку.

Заводим автомобиль

Показания вольтметра должно быть не менее 10В или должна загорется лампочка.

Постепенно увеличиваем обороты двигателя. При оборотах двигателя 1500 – 2000 об/мин, показания вольтметра скачкообразно понизиться до 0,5–1,5 В или погаснет контрольная лампочка.

Далее уменьшаем обороты двигателя

При оборотах двигателя 800 – 1200 об/мин, напряжение должно скачкообразно возрасти не менее чем до 10 В или загорится контрольная лампочка.

Неисправный блок меняем на новый, для этого…

4. …отсоединяем разъем…

5. …и отверткой откручиваем два самореза крепления блока к брызговику

Далее в обратном порядке устанавливаем новый блок ЭПХХ.

Проверка игольчатого клапана ЭПХХ. Снимаем шланг со штуцера экономайзера карбюратора.

Также снимаем шланг с бокового вывода (штуцера «2») электропневмоклапана и соединяем этот шланг к экономайзеру. Заводим мотор. При исправном клапане экономайзера, двигательтдолжен работать на жолоатом ходу.

Если мотор глохнет на холостом ходу, возможен разрыв диафрагмы клапана.

Чтобы сменить клапан, отсоединяем провода от выводов микропереключателя.

2. Отверткой откручиваем два винта крепления корпуса экономайзера к карбюратору.

3. Удаляем кронштейн с микропереключателем…

4. …а также экономайзер в сборе.

5. Снимаем с экономайзера прокладку.

6

Откручиваем два болтика, стягивающие корпус и крышку экономайзера…

7. Располовиниваем зкономайзер и проверяем состояние диафрагмы.

При дефектной диафрагме или при износе иглы и седла, меняем экономайзер в сборе.

На более старых моделях была возможность менять детали по отдельности.

Устанавливаем новый экономайзер в обратном порядке.
