Схема подключения стартера на Лада Приора ВАЗ-2170, 2171 и 2172

Содержание:

  • Не крутит стартер на Приоре
  • Стартер Лада Приора устройство и принцип действия
  • втягивающее реле и предохранитель стартераВАЗ 2110 и Приора
    • Где находится стартер и втягивающее реле
    • Где находится предохранители и реле стартера
  • Неисправности стартера, их причины и методы устранения

Не крутит стартер на Приоре

Автомобиль давно перестал быть роскошью. Представить жизнь без машины нынче трудно. Многие люди ездят на авто ежедневно и по любой потребности — на работу, учебу, дачу, по магазинам, на отдых. И поэтому становится очень плохо, когда автомобиль не заводится. Рушатся планы, отменяются встречи, люди теряют деньги!

Ситуации, когда стартер работает, но авто все равно не заводится, мы разберем в другой раз. А сейчас — о том, что делать, если не крутит стартер на Приоре.

Для начала поймем, как работает стартер, каково его устройство. Электродвигатель с шестеренкой, которая зацепляется с маховиком двигателя и крутит его при запуске. Все это упрятано в корпус, на котором крепится втягивающее реле. Оно предназначено для управления ходом шестеренки и подачи питания на электромоторчик.

Когда вы поворачиваете ключ зажигания, ток подается на реле. С помощью электромагнита оно втягивается, при помощи специального механизма передвигает при этом шестеренку и запускает двигатель путем замыкания контактов. Когда ключ отпускается, на магнит втягивающего реле питание перестает подаваться, происходит срабатывание реле в другую сторону и контакты размыкаются. Итак, мы знаем, как в общих чертах выглядит принцип работы стартера, соответственно теперь нам будет проще понять, отчего на Приоре не крутит стартер.

Если при повороте ключа зажигания раздаются щелкающие звуки, а лампочки на панели приборов гаснут — возможно, дело в аккумуляторе. Его необходимо проверить, подзарядить, долить электролита или заменить. Аккумулятор в порядке? Тогда ситуация становится интереснее. Проверьте провода, которые идут от аккумулятора. Если они греются, проверьте их контакт с аккумулятором. Снимите с аккумулятора клеммы, зачистите, смажьте их (бывает, происходит окисление) и установите обратно.

Посмотрите соединение клеммы массы с кузовом. Если нужно — зачистите данное соединение. Проверьте место соединения клеммы «плюс» и стартера. Определите, поступает ли питание на втягивающее реле от замка зажигания. Для этого нужно отсоединить разъём от реле, и повернув ключ зажигания «на старт» замерить напряжение на разъеме.

Все еще не крутит стартер Приоры? Тогда придется снять его с машины и проверить.

Процедура снятия выглядит так: отсоедините клеммы аккумулятора, открутите и снимите воздушный фильтр, отверните и снимите провод «плюс» от стартера. Затем отсоедините разъем от реле, отверните гайки крепления стартера и снимите его. Мы уже куда ближе подобрались к решению вопроса, почему у Приоры стартер не крутит. Теперь берем провода для прикуривания («крокодилы») и соединяем ими провод «минус» аккумулятора и корпус стартера. Плюсовой замыкаем на разъем реле, после чего должно произойти срабатывание и выброс шестеренки вперед. Если нет — меняйте втягивающее.

Можно зацепить минусовой провод на корпус стартера, а плюсовой — на нижний вывод втягивающего реле. Электромотор не сработал? Виноваты, скорее всего, щетки электродвигателя.

В этой статье мы кратко разобрали причины того, почему стартер не крутит на Приоре.

Стартер Лада Приора устройство и принцип действия

Лада Приора Седан Бортжурнал Победа над Лямбд зонд

Стартер представляет собой электродвигатель постоянного тока, питающийся от АКБ. Он предназначен для кратковременной работы 10-15 с. Между периодами нужно делать перерывы, в 1,5-2 раза превышающие время его включения. Это объясняется тем, что при пуске двигателю автомобиля Приора надо сообщить большой крутящий момент, направленный на преодоление компрессии в цилиндрах и сил трения. В период работы стартер потребляет ток большой величины, порядка 300-400 А, что приводит к нагреву проводников.

Конструкция стартера позволяет его разобрать, а также выполнить ремонт, не покупая его полностью (в сборе). Стартер состоит из:

  • Якоря;
  • Постоянных магнитов;
  • Щёток с щёткодержателям;
  • Тягового реле;
  • Муфты и шестерни;
  • Задней, передней крышки.

Это основные детали стартера, не учитывая уплотнителей, стопорных, ограничительных колец, втулок и проч.

Принцип действия основан на взаимодействии магнитного поля постоянных магнитов с полем якоря. Тяговое реле передвигает вдоль вала муфту с шестерней, т. е. вводит и выводит её в зацепление с зубчатым венцом маховика.

Якорь стартера

втягивающее реле и предохранитель стартераВАЗ 2110 и Приора

Лада Приора Седан конструктор собери сам Бортжурнал Пробег и замена сцепления

Владельцы отечественных “десяток”, когда сталкиваются с проблемой запуска двигателя, в первую очередь считают, что вышло из строя втягивающее реле, а не стартер. И его поиски под капотом оказываются безрезультатными — реле стартера обнаружить не удается.

Все дело в том, что конструкция стартеров семейства ВАЗ 2110-2115, включая авто Лада Приора, имеет интересную особенность — втягивающее реле находится внутри пускового устройства. Запуск стартера происходит при зацеплении шестерни тягового реле и привода, который, в свою очередь, находится в зацеплении с маховиком коленвала. Иными словами — если втягивающее реле по какой-то причине не работает, то и запуск двигателя не произойдет.

Кроме этого, тяговое реле выполняет еще и другую важную функцию — при замыкании его контактов подается питание на обмотки стартера от аккумулятора. Управляется оно непосредственно поворотом ключа в замке зажигания. Со временем проявляется нечеткое срабатывание стартера или медленное его вращение, так как изнашивается контактная группа реле из-за повышенных пусковых токов. В таком случае необходим ремонт стартера ВАЗ с заменой тягового реле.

Где находится стартер и втягивающее реле

Реле находится в корпусе стартера, чтобы его демонтировать для замены, необходимо выполнить следующие операции:

  • снять минусовую клемму с аккумулятора;
  • демонтировать воздушный фильтр;
  • под фильтром имеется колодка проводов, которые необходимо отсоединить;
  • отключить силовой провод;
  • открутить болты стартера и демонтировать его;
  • отключить провода и снять тяговое реле, предварительно выкрутив крепежные болты.

После замены втягивающего реле необходимо выполнить процедуру сборки в обратной последовательности.

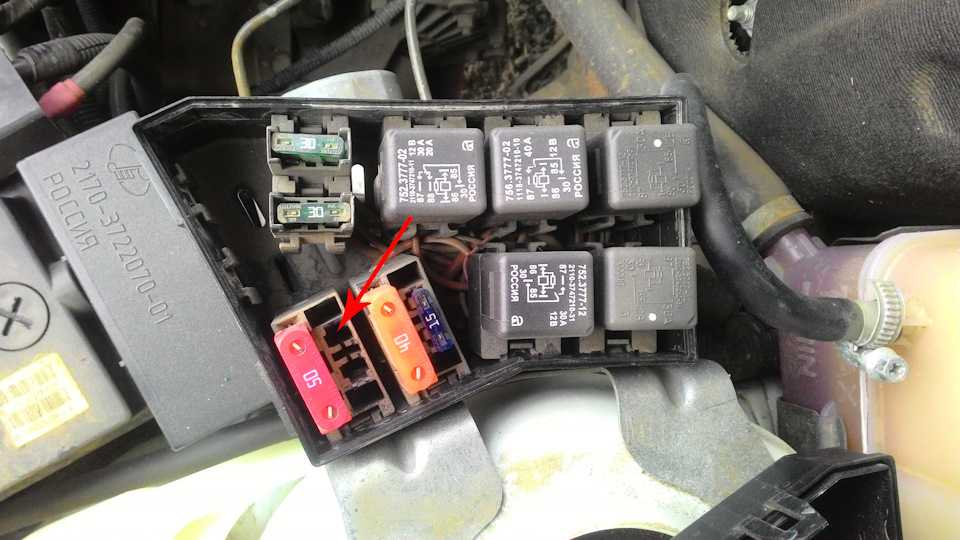

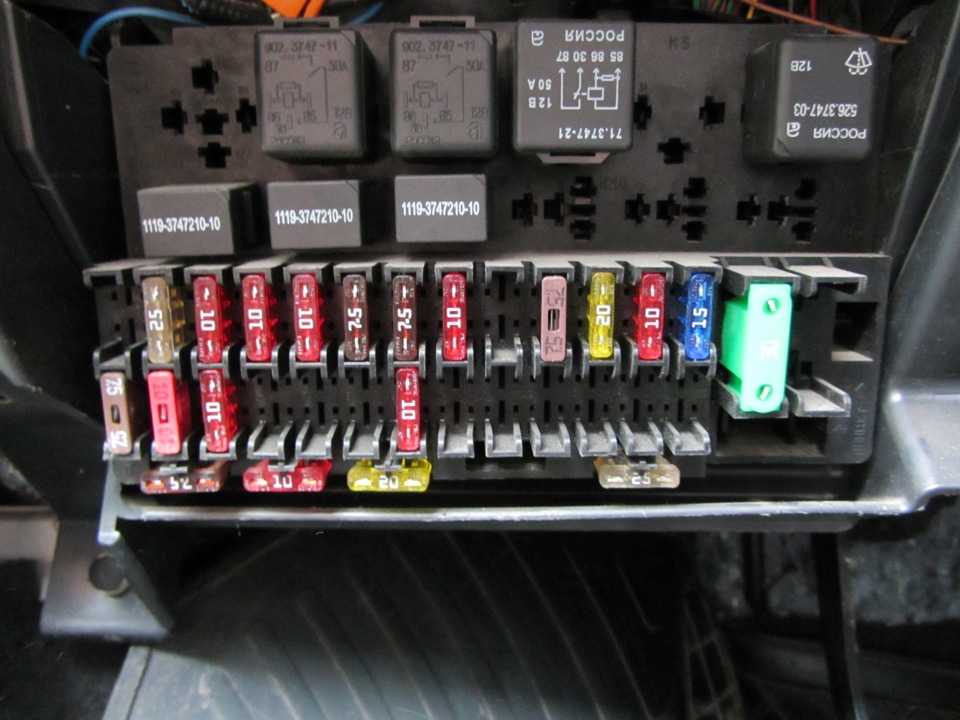

Где находится предохранители и реле стартера

Чтобы проверить целостность предохранителей и работоспособность реле стартера, необходимо с левой стороны от руля, в нижней части приборной панели нажать на защелку и опустить крышку блока вниз. Выше блоков предохранителей, справа находится реле стартера. Реле и предохранитель зажигания находится в другом месте — для доступа к ним необходимо открутить два винта в боковой облицовке консоли и извлечь дополнительный блок электрооборудования.

Целостность защитных приборов, работоспособность реле и обмоток стартера можно проверить омметром, если имеются навыки и минимальный опыт диагностики электрооборудования.

Если возникли сложности в определении неисправности пускового устройства в автомобиле, мы рекомендуем обращаться к специалистам в автосервис “СтартерПро”, где быстро и качественно выявят все неисправности и устранят их с минимальными затратами.

К тому же, поиск стартера, реле, предохранителей и другого оборудования может быть затруднен по причине конструктивных изменений расположения приборов, в зависимости от года выпуска и модификации автомобиля.

Неисправности стартера, их причины и методы устранения

Лада Приора Седан Бортжурнал Замена сальников клапанов

Причина неисправности — Способ устранения

При включении стартера якорь не вращается, тяговое реле не срабатывает:

Неисправна или полностью разряжена аккумуляторная батарея — Зарядите батарею или замените

Сильно окислены клеммы аккумуляторной батареи и наконечник проводов, слабо затянуты наконечники — Очистите клеммы и наконечники проводов, затяните и смажьте вазелином

Межвитковое замыкание во втягивающей обмотке тягового реле, замыкание ее на «массу» или обрыв — Замените тяговое реле

Обрыв в цепи питания тягового реле стартера — Проверьте провода и их соединения в цепи между штекерами «50» стартера и

выключателя зажигания

Неисправна контактная часть выключателя зажигания: не замыкаются контакты «30» и «50» — Замените контактную часть выключателя зажигания

Заедание якоря тягового реле — Снимите реле, проверьте легкость перемещения якоря

При включении стартера якорь не вращается или вращается слишком медленно, тяговое реле срабатывает:

Неисправна или разряжена аккумуляторная батарея — Зарядите батарею или замените

Окислены клеммы аккумуляторной батареи и наконечники проводов, слабо затянуты наконечники — Очистите клеммы и наконечники проводов, затяните и смажьте вазелином

Ослабло крепление наконечников провода, соединяющего силовой агрегат с кузовом — Подтяните крепления наконечников провода

Окислены контактные болты тягового реле или ослабли гайки крепления наконечников проводов на контактных болтах — Зачистите контактные болты, затяните гайки крепления проводов

Подгорание коллектора, зависание щеток или их износ — Зачистите коллектор, замените щетки

Обрыв или замыкание в обмотке якоря — Замените якорь

При включении стартера тяговое реле многократно срабатывает и отключается:

Разряжена аккумуляторная батарея — Зарядите батарею

Обрыв или замыкание в удерживающей обмотке тягового реле — Замените тяговое реле

Большое падение напряжения в цепи питания тягового реле из-за сильного окисления наконечников проводов — Проверьте провода и их соединения в цепи от аккумуляторной батареи до штекера «50» стартера

При включении стартера якорь вращается, маховик не вращается:

Пробуксовка муфты свободного хода — Проверьте стартер на стенде, замените муфту

Повреждены шестерни редуктора — Замените поврежденные шестерни

Необычный шум стартера при вращении якоря:

Чрезмерный износ вкладышей подшипников валов якоря и привода — Замените вкладыши или крышки и опоры с вкладышами

Ослабло крепление стартера или поломана его крышка со стороны привода — Подтяните гайки крепления или замените стартер

Стартер закреплен с перекосом — Проверьте крепление стартера

Повреждены шестерни редуктора — Замените поврежденные шестерни

Повреждены зубья шестерни привода или венца маховика — Замените привод или маховик

Шестерня не выходит из зацепления с маховиком:

— заедание муфты на шлицах вала привода;

— заедание якоря тягового реле — Проделайте следующее:

— очистите шлицы и смажьте их моторным маслом;

— замените тяговое реле или устраните заедание
