Предохранители на приоре где находятся: Где находятся предохранители и реле на Ладе Приоре

Содержание

Где находятся предохранители на Лада Приора: схема, фото

В автомобиле находится несколько блоков предохранителей, обеспечивающих безопасность электропроводки всего автомобиля. Поскольку в современное авто все больше начиняется дополнительными приборами и модулями, нагрузка на сеть увеличивается и соответственно предохранителей становится больше.

Местоположение предохранителей

В Ладе Приора находится 3 блока предохранителей, распределяющих нагрузку между собой. Это является обязательной деталью в производстве авто. Также не рекомендуется перенаправлять напряжение с неисправных предохранителей на работающие, так как это может закончиться возгоранием машины. Как уже было сказано выше, в приоре находится 3 предохранителя, располагаются они в следующих местах:

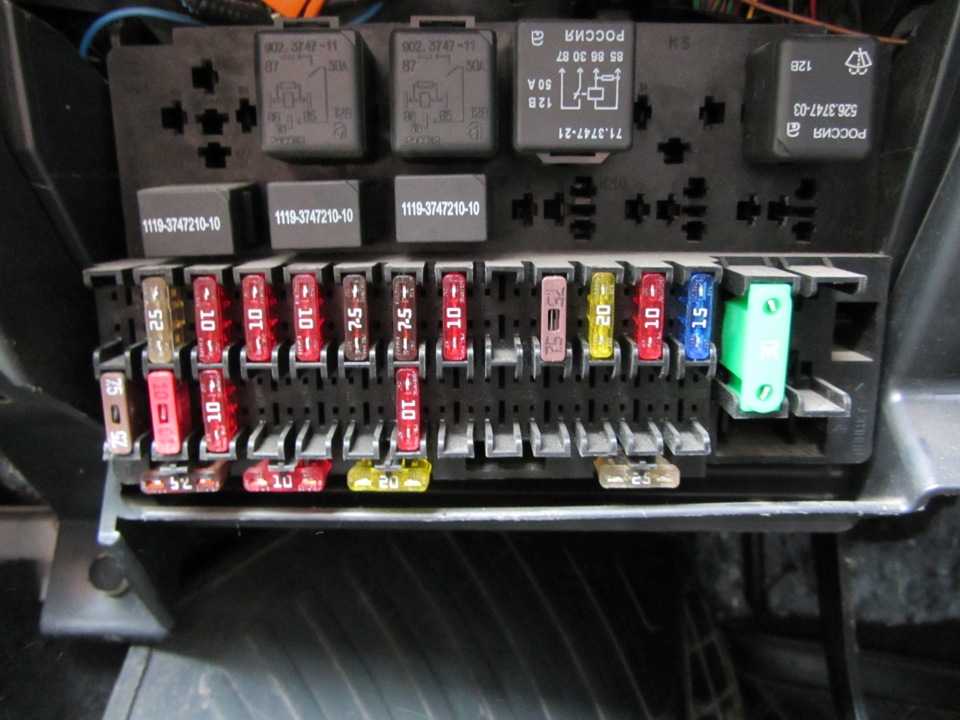

  1. Главный блок предохранителей расположен у левой ноги водителя и защищен крышкой.
  2. Второй блок находится у левой ноги пассажира, сидящего спереди. Он также скрыт от глаз крышкой. Примечательно, что эта крышка имеет решетку вентиляции для проветривания проводов, чтобы последние не гнили.
  3. Последний блок расположен под капотом у расширительного бачка.

Для доступа к каждому из вышеописанных блоков или, как их называют автомобилисты, черным ящикам необходимо сделать следующее:

  • чтобы подобраться к первому, нужно повернуть 3 фиксатора и сныть крышку;
  • для доступа ко второму понадобится отвертка. Панель закреплена 3 шурупами, отвернув которые, можно открыть доступ к предохранителям;
  • последний черный ящик находится под защитным колпаком, сняв который можно спокойно заменить нужный предохранитель.

Читайте также: Почему медленно работают дворники на Приоре

Меры предосторожности

Предохранители берут на себя все перепады напряжения, скачки, связанные с нарушением изоляции, и прочие причины поломки. Особенностью предохранителей является то, что они плавятся после случившейся поломки. В этом есть свое достоинство и недостаток. Достоинство заключается в том, что водитель Приоры может сразу увидеть причину поломки и, зная назначение каждого предохранителя, искать причину в определенном месте. Однако это одновременно является недостатком – перегоревший предохранитель придется выкинуть и купить новый. Перед тем как проверять предохранители, менять их, а также искать и устранять причину поломки, необходимо отсоединить клемму аккумулятора с пометкой «-».

Если этого не сделать, то дальнейшие действия станут причиной короткого замыкания, а также могут быть опасны для жизни.

Не менее важным является знание силы тока, проходящей через каждый из предохранителей, поскольку несоответствие пропускной способности и силы тока в цепи повлечет за собой сгорание проводки. Нельзя забывать и то, что каждый предохранитель на Ладе Приора отвечает за свою часть электропроводки в авто, поэтому перед началом работ по замене не помешает ознакомиться со схемой их расположения. Данную схему можно найти в руководстве к машине.

Крайне важно, перед тем как заменить предохранитель, устранить неисправность в электрике автомобиля. Иначе при включении зажигания возможно повторное сгорание уже нового предохранителя. Назначение блоков стоит более подробно рассмотреть каждый блок предохранителей, чтобы знать, где искать причину неисправности. Начать нужно с главного и самого большого, по количеству предохранителей, блока, расположенного у водительского места.  В данном блоке находится 32 предохранителя с силой тока, варьирующейся от 5 до 30 А. Отвечают они за следующие приборы:

  • обогрев стекла;
  • обогрев сидений;
  • габариты;
  • стоп-сигнал;
  • печка;
  • приборная доска;
  • освещение салона;
  • стеклоочиститель;
  • ближний и дальний свет.

Иммобилайзер

Другими словами, вся периферийная электроника автомобиля. В этом блоке содержится 12 предохранителей реле того же назначения. Однако конкретное расположение определенного предохранителя зависит от комплектации приоры, в одной комплектации это может быть резерв, а в другой – обеспечивать работу одной из вышеуказанных систем. Дополнительный блок около переднего пассажирского сиденья имеет гораздо меньше предохранителей, а именно 3 штуки и 2 реле.

Отвечают они за цепь главного реле и блокировку стартера, ЭБУ и бензонасос.Черный ящик под капотом Приоры имеет 5 предохранителей, которые отвечают за работу двигателя. Обеспечивают защиту следующим частям электропроводки авто:

  • система охлаждения двигателя;
  • электронная система управления двигателя;
  • замок зажигания, клаксон и тревожный сигнал;
  • силовая цепь генератора;
  • электромеханическая цепь усиления рулевого управления.

Читайте также: Какой аккумулятор выбрать на Приору

Таким образом, зная только местоположение перегоревшего предохранителя, можно значительно сузить круг поисков неисправности и быстрее ее устранить.

https://www.youtube.com/watch?v=Xkrisbzl090

Блок предохранителей Приоры: схема, расположение

Главная » Электрооборудование » Вы читаете статью:

по Евгений

Современный автомобиль является сложным набором различных компонентов и систем. В нем синхронно работают и сочетаются комплексные системы, работающие на механическом, гидравлическом и, конечно же, электрическом принципе. Поиск поломки в электросистемах –довольно долгий и кропотливый процесс в любом автомобиле как зарубежного, так и отечественного производства.

Наиболее частыми причинами выхода из строя электрооборудования являются перепады напряжения. Защититься от них помогают плавкие вставки. В собственном автомобиле желательно знать самому, где они расположены. Блок предохранителей Приора находится в зоне досягаемости водителя.

Содержание

  • 1 Электропитание для внешних приборов
  • 2 Причины поломки плавких вставок
  • 3 Место расположения предохранителей
  • 4 Замена в подкапотном пространстве

Электропитание для внешних приборов

Установленный разъем для прикуривателя постепенно теряет свою первоначальную функцию. Это связано с популяризацией здорового образа жизни. Однако, автопроизводители не стремятся отказываться от данного блока, так как он активно стал использоваться в качестве розетки для подзарядки различных мобильных девайсов:

  • сотовый телефон;
  • спутниковый навигатор;
  • ноутбук;
  • планшет;
  • холодильник;
  • компрессор и пр.

В связи с этим повысилась нагрузка на электропроводку, и приходится выяснять, где находится предохранитель прикуривателя Приоры, так как он нередко, защищая от превышения напряжения, выходит из строя и требует замены. Располагается автомобильная розетка на видном месте – в начале центрального туннеля между водителем и передним пассажиром, около ручки ручника.

Расположение довольно эргономичное и позволяет дотянуться правой рукой к разъему водителю без особого усилия. В темное время суток для быстрого обнаружения зона подсвечивается, что существенно упрощает ее поиск. Гнездо отличается более компактными габаритами, в сравнении с предыдущими ВАЗовскими моделями авто.

Прежде чем понять, почему предохранитель печки Приоры часто плавится, рекомендуется ознакомиться с конструкцией гнезда. Оно представляет собой полый цилиндр с металлическим патроном внутри, который оснащен высокопрочной нихромовой спиралью.

Снаружи имеется пластиковая кнопка, при нажатии на которую осуществляется соприкосновение положительного контакта с отрицательным. Осуществляется нагрев спирали так же, как это делается в обычных утюгах. В блоке отсутствует тепловое реле, а размыкание контактов осуществляется благодаря паре биметаллических зацепов. При нагревании до достаточного уровня они разжимаются и разъединяют плюс с минусом. Пружина возвращает патрон в первоначальное положение.

Если после нажатия на пластиковую кнопку не происходит контакта, нагрева и отстреливания, то это свидетельствует о наличие разрыва в электроцепи. Чаще всего виновником событий является перегоревшая плавкая вставка. Водителю для замены ее понадобится знать расположение предохранителей Приоры.

Причины поломки плавких вставок

Причин, по которым предохранители Лада Приора, защищающие прикуриватель, горят, может быть несколько:

  • несбалансированность параметров силы тока допустимых для цепи прикуривателя и подключаемого оборудования;
  • соединение со встроенным гнездом штекера, имеющего значительно меньшие габариты, что приводит к замыканию сети;
  • имеются электронеисправности в присоединяемом приборе.

Нужно знать, что конструктивный диаметр прикуривателя Приоры составляет 21 мм. Входные штекеры мобильного оборудования должны быть из максимально близкого к этому параметру интервала. Если штекер будет 18-19 мм, то он станет болтаться в проеме и искрить. Это приведет к обгоранию контактов и увеличению нагрузки на сеть.

Не допускается превышение параметров по току. Значительная разница приведет к перегоранию плавкой вставки.

Важно! Максимально допустимый ток, пропускаемый через розетку прикуривателя, составляет 15 А.

Если пускать через эту сеть силу тока в 20 А, то вставка перегорит и придется выяснять, как устроена схема предохранителей Приоры. По ней найти соответствующий разъем и провести замену.

Место расположения предохранителей

Центральный блок с плавкими вставками находится рядом с левой ногой водителя. Увидеть его можно через открытую переднюю дверь. Схему скрывает эргономичная крышка. Для ее открытия понадобится ввернуть три фиксатора на 180 против часовой стрелки. Далее отщелкиваем саму крышку.

Второй по важности блок располагается глубже. Чтобы добраться до него, необходимо открыть капот. Справа за аккумулятором схема закрыта черной крышкой. Откидываем ее и проводим замену.

Третий по важности блок расположен также в салоне около левой ноги водителя. Для доступа к нему понадобится крестовая отвертка. Выкрутив саморезы и откинув пластиковую панель, автовладелец может осуществлять диагностику и ремонт.

Замена в подкапотном пространстве

Необходимо учесть, что гнезда для предохранителей и реле могут существенно отличаться у отдельных модификаций автомобилей. Приведем наиболее популярную расстановку, в которой можно определить, где стоят предохранитель на дворники Приоры. Также с помощью таблицы легко обнаружить предохранитель ближнего света на Приоре. Есть несколько плавких вставок, защищающих работу антиблокровочной системы. Поменять предохранитель АБС Приоры также поможет представленная схема.

МаркировкаФункционал
Комплект «Норма»
К-1Радиаторные вентиляторы
К-2Обогрев стекла сзади
К-3Стартер
К-4Допреле
К-5Зарезервированный разъем для реле
К-6Электромотор омывателя лобового стекла
К-7Дальний свет, лампы
К-8Звуковой сигнал
К-9Аварийка
К-10, К-11, К-12Зарезервированные разъемы для реле
Сборка «Люкс плюс», «Люкс»
К-1Ближние фары и габариты, лампы
К-2Подогрев заднего стекла
К-3Стартер
К-4Вспомогательное реле
К-5Резервный разъем
К-6Обеспечение работы «дворников»
К-7Дальний свет, лампы
К-8Звуковой сигнал
К-9Противоугонка (звуковое сопровождение)
К-10Противотуманное освещение
К-11Обогрев кресел
К-12Работа «дворников», реле

Интересное по теме:

загрузка…

Как заменить предохранитель

Как заменить предохранитель | Выявление и устранение перегоревших предохранителей
  1. Angi
  2. Центр решений
  3. Электрика

Хореограф через Getty Images

Не паникуйте, если в вашем доме внезапно отключилось электричество — это может быть просто перегоревший предохранитель в электрической системе

Получить цитаты до 3 профи!

Введите почтовый индекс ниже и найдите лучших профессионалов рядом с вами.

В современных домах, если отключается электричество, когда вы включаете посудомоечную и стиральную машины, а также микроволновую печь, вам необходимо найти распределительную коробку и щелкнуть сработавший выключатель, чтобы восстановить питание. Но в старых домах (как правило, построенных в середине 1960-х или ранее), вместо этого у вас может быть блок предохранителей. При скачке напряжения предохранитель, прикрепленный к этой цепи, перегорает и требует замены, прежде чем можно будет восстановить питание.

Хотя это и не так просто, как сброс сработавшего автоматического выключателя, замена перегоревшего предохранителя по-прежнему остается относительно простой задачей. Выполнив несколько шагов, вы можете сделать это, не вызывая электрика.

Сложность: 2/5

Время: 15 минут

Необходимы инструменты и материалы:

  • Фонарик

  • запасной

  • СЛАБОТЫ

  • Опционерный лисс Съемник предохранителей для кассетных предохранителей

1. Найдите блок предохранителей

onzon — stock.adobe.com

В идеале вы должны знать, где находится блок предохранителей, прежде чем отключится питание. Обычно вы найдете их в нежилых помещениях вашего дома, таких как подвал, гараж, прихожая, подсобное помещение или даже чердак.

2. Определите, какой предохранитель перегорел

Когда срабатывает автоматический выключатель, это легко увидеть, поскольку выключатель находится в положении ВЫКЛ. В случае перегоревшего предохранителя вы должны проверить каждый предохранитель на электрической панели, чтобы определить, какой из них является проблемой.

Обычно предохранитель относится к определенной части дома, но если отключается электричество во всем доме, то, вероятно, перегорел один из главных предохранителей. Расположение основного блока предохранителей обычно находится в верхней части коробки. Другие предохранители цепи будут внизу и обычно имеют этикетки, чтобы показать, какую часть дома они охватывают.

Возьмите фонарик, чтобы вы могли легко читать эти этикетки. Стеклянная часть предохранителя часто подгорает, делая ее непрозрачной, а не прозрачной. Иногда возможно также расплавление металлической полосы внутри предохранителя.

В зависимости от типа предохранителей на вашем электрическом щите, если неясно, какой из них перегорел, вы можете инвестировать в оборудование, называемое тестером непрерывности. Однако это требует больше времени — вы должны проверить каждый предохранитель, и если тестер не загорается, это означает, что он не работает.

3. Выключите все приборы и лампы, подключенные к предохранителю

Перед заменой предохранителя обязательно выключите все подключенные к нему лампы и приборы. Это делается для того, чтобы вы не рисковали снова перегрузить электрическую цепь и не вызвать немедленное перегорание нового предохранителя. Кроме того, вы можете постепенно снова включать устройства, что может помочь определить, вызывает ли конкретное устройство перегрузку цепи.

4. Замените перегоревший предохранитель

Перед заменой каких-либо предохранителей всегда отключайте питание блока предохранителей. Это предотвращает протекание электрического тока через панель во время внесения изменений.

Затем вам нужно удалить перегоревший предохранитель и заменить его на предохранитель того же типа и размера. Рекомендуется иметь запасные предохранители, чтобы предотвратить задержку в восстановлении электричества.

Типы предохранителей

Ниже приведены три наиболее распространенных типа в блоках предохранителей.

Картриджные предохранители: Эти предохранители цилиндрической формы имеют металлические колпачки на обоих концах и более длинную стеклянную середину. Обычно вы видите их в бытовых цепях на 240 вольт, и они часто используют главные предохранители на 60 ампер и предохранители на 30 или 40 ампер. Они вставляются в блок предохранителей, который вставляется в коробку и снимается, потянув за ручку. После снятия блока можно заменить индивидуальный предохранитель. Использование инструмента для извлечения предохранителей облегчает извлечение предохранителей из блока.

Предохранители с цоколем Edison: Эти ввинчиваемые предохранители, также называемые Type-T, имеют цоколь в виде лампочки. Вы найдете их в бытовых цепях, которые могут выдерживать максимум 125 вольт. Максимальный номинал для этих предохранителей составляет 30 ампер.

Type-S: Также известные как предохранители с защитой от несанкционированного доступа или отказоустойчивыми предохранителями, эти разновидности, состоящие из двух частей, имеют ввинчивающийся предохранитель, который присоединяется к адаптеру, который подключается к базе Edison. Резьба уникальна для каждого предохранителя по силе тока, что делает невозможным подключение предохранителя с неправильной силой тока.

Размер предохранителя

Крайне важно, чтобы вы заменяли все предохранители на одинаковый ток. Производители указывают номинал ампер на предохранителях для удобства поиска. Установка предохранителя большей мощности может привести к перегреву и повреждению проводки цепи, повреждению любых подключенных приборов и создать риск возгорания.

5. Убедитесь, что новый предохранитель работает

После замены предохранителя снова включите основное питание. Иногда панель может искрить при повторном включении, поэтому рекомендуется носить защитные очки в качестве дополнительной меры предосторожности. Встаньте сбоку от коробки и убедитесь, что ваши руки сухие и вы не стоите на мокром полу. Как только вы восстановите электропитание, вы сможете проверить освещение или приборы в комнате, где перегорел исходный предохранитель.

Если они не работают или предохранитель снова перегорает сразу или вскоре после сброса, вероятно, существует более серьезная проблема, требующая решения.

6. Поиск и устранение неисправностей

Если предохранитель снова перегорел после сброса, вам не нужно сразу вызывать электрика. Возможно, у вас есть перегретый прибор, ненадежный светильник или вы только что снова перегрузили цепь, используя одновременно слишком много мощных приборов.

Чтобы проверить, не вызывает ли проблему конкретное устройство, попробуйте включать его по одному. Иногда у прибора может быть повреждена вилка или проводка, а подключение к розетке или выключателю может вызывать проблемы.

Если этот процесс устранения не решает проблему, это может быть более серьезная проблема с проводкой или проблема с блоком предохранителей, которая требует полной замены.

Когда следует вызывать сертифицированного электрика

Иногда замены перегоревшего предохранителя недостаточно, и необходимо вызвать местного сертифицированного электрика для дальнейшего расследования или ремонта.

Если ваши предохранители регулярно перегорают, даже если вы не перегружаете систему, обычно это признак того, что происходит что-то более серьезное.

Электрические коммуникации, подключенные к блокам предохранителей, как правило, довольно старые, и иногда они не обеспечивают достаточную мощность для современного дома. Если вы регулярно сталкиваетесь с перегоревшими предохранителями, переход на блок автоматического выключателя с дополнительной мощностью является разумным вложением. В среднем это стоит около 1000 долларов США , но стоимость обновления до коробки с автоматическим выключателем может быть значительно выше, если вы хотите значительно увеличить мощность тока для вашего дома.

Нужна профессиональная помощь с вашим проектом?

Получите цитаты от профессионалов с самым высоким рейтингом.

Рекомендуемые статьи

  • Что вам нужно знать о автоматических выключателях Federal Pacific

    Маргарет Вак • 12 августа 2022 г.

  • Работают ли розетки GFCI без заземляющего провода?

    Allie Ogletree • 24 марта 2022 г.

Предохранители — W220 S-Class Encyclopedia

На этой странице описаны блоки предохранителей, предохранители и реле автомобилей W220 с фейслифтингом (от 30.09.2002).

Основное отличие автомобилей до фейслифтинга состоит в том, что вместо четырех блоков предохранителей (два в моторном отсеке, один под задним сиденьем и один сбоку на приборной панели) в автомобилях до фейслифтинга их три, без предохранителя. коробка сбоку приборной панели.

Таблицы предохранителей для всех компактных автомобилей для печати и для поиска 9Форма 0024 доступна для загрузки в разделе « Таблицы предохранителей» ниже.

Распечатанную версию таблиц рекомендуется хранить в пластиковом футляре вместе с запасными предохранителями в нише запасного колеса.

Содержимое

  • 1 Номиналы предохранителей и цветовые коды
  • 2 Левый блок предохранителей (F1)
  • 3 Правый блок предохранителей (F1/1)
  • 4 Задний модуль предохранителей и реле (K40/5)
  • 5 Блок предохранителей в салоне (F3)
  • 6 Таблицы предохранителей
  • 7 Электронные предохранители
  • 8 предохранителей
    • 8,1 Х4/10
    • 8,2 Х4/22
  • 9 выпусков
    • 9.1 Коррозия

Номиналы предохранителей и цветовые коды

Ампер Цвет
5 Бежевый
7,5 Коричневый
10 Красный
15 Синий
20 Желтый
25 Белый
30 Зеленый
40 Янтарный
50 Красный
60 Синий

Левый блок предохранителей (F1)

Расположен в моторном отсеке слева.

Предохранители
Рейтинг Функция Комментарий
ф1 40А Обогрев ниши стеклоочистителя
ф2
50А ЭСП
ф3 15А Регулируемая рулевая колонка
ф4 15А Регулируемая рулевая колонка
ф5 40А Стеклоочистители
ф6
ф7
ф8
ф9 20А подвеска ABC; Пневматическая подвеска Постоянно подает питание на модуль управления Airmatic.
ф10 15А Система омывателя ветрового стекла
ф11 Электронный взимание платы за проезд
ф12
ф13 40А Регулируемое зеркало, левое;
Наружное зеркало заднего вида с автоматическим затемнением;
Регулировка сиденья водителя;
Обогрев сиденья водителя;
Входные фонари;
Индикаторы наружных зеркал, левый/правый;
Складывающееся наружное зеркало;
Зеркало с подогревом;
Регулятор внутреннего зеркала заднего вида;
Силовой замок;
Электростеклоподъемник сиденья водителя;
Электростеклоподъемник пассажирского сиденья;
Стеклоподъемник задний левый;
Стеклоподъемник задний правый;
Дистанционное закрывание и запирание крышки багажника;
Дистанционное открывание крышки багажника
Постоянно подает питание на модуль управления дверью в передней левой двери.
ф14
ф15
ф16 7,5 А Выключатель сигнала остановки Если этот предохранитель перегорел, рычаг переключения передач не выйдет из положения парковки.
ф17 7,5 А Система блокировки ремня безопасности
ф18 Телефонные системы/аварийный вызов
ф19 Преднатяжитель ремня безопасности
ф20
ф21
ф22 7,5 А (15 А, Япония) Навигационная система Постоянно активирует COMAND-APS.
ф23 7,5 А CD-чейнджер;
ТВ/задний ТВ
ф24 20А Автомобильная аудиосистема Постоянная работа аудиошлюза MOST.
ф25 25А Звуковая система
ф26
ф27
Реле
Описание Комментарий
А Обогрев стеклоочистителя, конечное положение А0025421319
Б Стойка для привязки 15 А0025421319
С Стойка для привязки 15R А0025421319
Д Обшивка рулевой колонки горизонтальная 1 А0025421419
Е Обшивка рулевой колонки горизонтальная 2 А0025421419
Ф Циркуляционный насос А0025421319
Г Скорость стеклоочистителя 1/2 А0025421419
Н Стеклоочиститель ВКЛ/ВЫКЛ А0025421419
я Вертикальный кожух рулевой колонки 1 А0025421419
Ж Вертикальный кожух рулевой колонки 2 А0025421419

Правый блок предохранителей (F1/1)

Расположен в моторном отсеке справа.

Предохранители
Рейтинг Функция Комментарий
ф28 15А Рога для фанфар
ф29 20А Бензиновый двигатель: Аварийная остановка двигателя;
Бензиновый двигатель: Блок управления двигателем
ф30 20А Бензиновый двигатель: Вентилятор двигателя;
Бензиновый двигатель: Аварийная остановка двигателя;
Бензиновый двигатель: Блок управления двигателем
ф31 40А
ф32 40А Пневматическая подвеска;
Компрессор пневматической подвески
Питание компрессора Airmatic через реле «О».
ф33 40А Автоматический контроль температуры;
Двигатель вентилятора переменного тока
ф34 10А ЭСП
ф35 15А Обогрев рулевого колеса
ф36 7,5 А Дистроник
ф37 15А Управление коробкой передач
ф38 Внутренний неблокирующий выключатель багажника
ф39 40А Регулируемое зеркало, правое;
Наружное зеркало заднего вида с автоматическим затемнением;
Входные фонари;
Индикаторы наружных зеркал, левый/правый;
Складывающееся наружное зеркало;
Обогрев сиденья переднего пассажира;
Зеркало с подогревом;
Регулировка сиденья пассажира;
Силовой замок;
Электростеклоподъемник пассажирского сиденья
Блок управления электроприводом двери в передней правой двери.
ф40 10А Регулировка угла наклона головного света
ф41 20А Дополнительный нагрев;
Усилитель отопителя
ф42 20А
ф43 25А Дизельный двигатель: Аварийный останов двигателя;
Дизельный двигатель: Блок управления двигателем
ф44 10А Дизельный двигатель: Вентилятор двигателя;
Дизельный двигатель: Аварийная остановка двигателя;
Дизельный двигатель: Блок управления двигателем
ф45
ф46 подвеска ABC; Пневматическая подвеска Клемма 87 к блоку управления Airmatic.
ф47 10А Автоматический контроль температуры
ф48
ф49 15А Катушки зажигания
Реле
Описание Комментарий
К Мотроник / Шасси А0025421319
Л Стартер Активирует стартер. А0025422319
М Система управления дизелем
Н Насос вторичного воздуха А0025421319
О Пневмоподвеска Активирует компрессор Airmatic. А0025421319
П Звуковой сигнал А0025421119

Предохранители только для 12 цилиндров AMG

Предохранители только для 12-цилиндровых двигателей AMG
Рейтинг Функция Комментарий
ф87 20А AMG (12 цилиндров) Вентилятор двигателя;
AMG (12 цилиндров) Аварийный останов двигателя;
AMG (12 цилиндров) Блок управления двигателем
ф88 20А AMG (12 цилиндров) Двигатель Аварийная остановка;
AMG (12 цилиндров) Блок управления двигателем
ф89
ф90 10А
ф91 10А AMG (12 цилиндр) Топливный насос
Реле только для 12 цилиндров AMG
Описание Комментарий
В Мотроник
Ш Наддувочный воздух насоса охлаждающей жидкости
Х Топливный насос АМГ

Задний модуль предохранителей и реле (K40/5)

Расположен в салоне под правым задним сиденьем.

Предохранители
Рейтинг Функция Комментарий
ф50 10А Шторка заднего стекла
ф51 Противоугонная система
ф52 30А Топливный насос
ф53 50А Обогреватель заднего стекла
ф54 10А Тягово-сцепное устройство
ф55 25А Тягово-сцепное устройство;
Блок питания прицепа
ф56 30А Тягово-сцепное устройство
ф57 25А Дистанционное закрывание и блокировка крышки багажника
ф58 7,5 А Бесключевой доступ
ф59 30А Такси
ф60 7,5 А Антенный усилитель;
Электронный сбор платы за проезд
Постоянно включает навигационный блок в багажнике.
ф61 7,5 А Телефонные системы/аварийный вызов;
Система голосового управления/Лингватроника
Постоянно включает ТВ-тюнер в багажнике.
ф62 20А Центральный замок;
Силовой замок;
Расцепитель задней головки;
Регулировка подголовника заднего сиденья;
Дистанционное закрывание и запирание крышки багажника;
Дистанционное открывание крышки багажника;
Внутренний неблокирующий выключатель багажника
ф63 30А Интерактивное сиденье
ф64 25А Регулировка сиденья водителя;
Обогрев сиденья водителя;
Вентиляция сиденья водителя;
Система комфортной посадки ремней безопасности
ф65
ф66 25А Обогрев сиденья переднего пассажира;
Вентиляция сиденья переднего пассажира;
Регулировка сиденья пассажира;
Система комфортной посадки ремней безопасности
ф67 25А Регулировка заднего сиденья;
Обогрев заднего сиденья;
Вентиляция заднего сиденья
ф68 15А Задний кондиционер
ф69 15А Задний кондиционер
ф70 10А Система контроля давления в шинах (шинах)
ф71 40А Преднатяжитель ремня безопасности
ф72 40А Прикуриватель задний левый;
Входные фонари;
Силовой замок;
Стеклоподъемник задний левый;
Регулировка подголовника заднего сиденья;
Регулировка заднего сиденья;
Обогрев заднего сиденья
Постоянно подает питание на модуль управления задней левой дверью.
ф73 40А Преднатяжитель ремня безопасности
ф74 40А Прикуриватель задний правый;
Входные фонари;
Силовой замок;
Стеклоподъемник задний правый;
Регулировка подголовника заднего сиденья;
Регулировка заднего сиденья;
Обогрев заднего сиденья
Постоянно подает питание на модуль управления задней правой дверью.
ф75 10А Парктроник
ф76 15А Холодильник
ф77 40А Внутреннее зеркало с автоматическим затемнением;
Потолочный светильник;
Механизм открывания гаражных ворот;
Регулятор внутреннего зеркала заднего вида;
Датчик движения салона;
Зеркало для макияжа;
Датчик дождя/света фар;
Лампы для чтения; Подъемно-сдвижной люк
Реле
Описание Комментарий
Q Задняя шторка
Р Защита от буксировки EDW
С Стойка для привязки 15
Т Топливный насос
У Обогреватель заднего стекла

Блок предохранителей в салоне (F3)

Блок предохранителей расположен в приборной панели кабины со стороны пассажира (справа на автомобилях с левым рулем и слева на автомобилях с правым рулем).

На этих изображениях показано расположение блока предохранителей в автомобилях с левосторонним управлением.

На следующем рисунке показаны обозначения блоков предохранителей в автомобилях с правосторонним управлением.

Предохранители
Рейтинг Функция Комментарий
ф78 7,5 А Регулируемая рулевая колонка;
Противоугонная система;
Круиз-контроль;
Блок управления двигателем;
Замок зажигания;
Обогрев руля;
Модуль рулевой колонки;
Стеклоочистители
ф79 Комбинация приборов
ф80 10А Регулируемое зеркало, левое;
Регулируемое зеркало, правое;
Противоугонная система;
Дополнительный нагрев;
Дистроник;
ЭСП;
Система предупреждения об опасности;
Усилитель отопителя;
Парктроник;
Разблокировка задней головки;
Регулировка подголовника заднего сиденья;
Шторка заднего стекла
ф81 10А Диагностический разъем
ф82 10А Автоматический контроль температуры;
Обогреватель заднего стекла
ф83 10А Центральный блок управления
ф84 Диагностический разъем;
Комбинация приборов
ф85 Комбинация приборов
ф86 15А Передний прикуриватель

Таблицы предохранителей

Оригинальные таблицы предохранителей и брошюры по предохранителям в компактной печатной форме доступны ниже.

Таблица предохранителей вместе с инструментом для извлечения предохранителей и запасными предохранителями хранится в ящике для инструментов в нише запасного колеса.

Деталь № Применимо
А0005451400 На сегодняшний день: 30 июня 2001 г. Заменено на: A0005451500
A0005451500 (компактная таблица) Дата: 30 июня 2001 г.
A0005451600 (компактная таблица) С даты: 30 июня 2001 г. По дату: 30 сентября 2002 г.
A0005451700 (компактная таблица) С даты: 30 сентября 2002 г. По дату: 30 сентября 2002 г./2003
A0005451800 (компактная таблица) Дата от: 28 октября 2003 г.

Запасные предохранители в ящике для инструментов.

W220 Обновление модели с возможностью поиска как по алфавиту, так и по цифрам , таблицы предохранителей в компактной форме для печати доступны здесь.

Файл: Расположение предохранителей W220 и потребляющие устройства Версия 02.pdf

Электронные предохранители

Следующие электронные потребители снабжены электронными предохранителями SAM (модуль сбора/срабатывания сигналов): Фара ближнего света, левая/правая; Противотуманная фара, передняя левая/правая; Передний габаритный свет левый/правый; система предупреждения об опасности; Фара дальнего света левая/правая; Задний противотуманный фонарь; Задний габаритный фонарь левый/правый; Освещение номерного знака; Фонарь заднего хода; Свет багажника; Индикаторы поворота.

Предохранители

Кроме того, есть несколько больших предохранителей, на 100 ампер или около того, иногда называемых «предохранителями», которые подают питание непосредственно от батареи через большие красные провода на SAM и прикрепленные к ним блоки предохранителей. «Предохранители» на схемах предохранителей не показаны. Если они закорочены, предохранитель и блок, который его содержит, необходимо заменить. Предохранители на 100 ампер отдельно не поставляются.

В W220 есть два блока предохранителей. X4/10 (под ковриками для ног пассажира) и X4/22 (багажник справа).

X4/10

Передний блок предохранителей X4/10 (клеммная колодка контуров 30 и 61 и блок предохранителей) расположен под ковриками пространства для ног пассажира.

В нем установлен конденсатор большой емкости, поэтому будьте осторожны с инструментами в этом районе. Конденсатор предназначен исключительно для сглаживания скачков напряжения в жизненно важной электронике.

Переднее пространство для ног со снятыми ковриками.

Передний блок предохранителей.

Передний блок предохранителей (X4/10) открыт.

Передний блок предохранителей (X4/10).

Передний блок предохранителей (X4/10) открыт.

Содержит 3 предохранителя:

  • Х4/10ф1 — 150А
    • Левый передний модуль предохранителей и реле
    • Блок предохранителей и реле двигателя — Действительно для S55 AMG, S65 AMG и двигателя 275
  • Х4/10ф2 — 60А
    • Электронный замок зажигания (EIS) Блок управления [EZS] — 60A
  • Х4/10ф3 — 150А
    • Правый передний блок предохранителей и модуль реле
    • Генератор (В+)
    • Электрический всасывающий вентилятор двигателя и переменного тока со встроенным управлением

Толстый красный провод идет к аккумулятору (без предохранителя). Согласно электрической схеме провод В+ стартера подключается к аккумулятору через этот предварительный предохранитель (без предохранителя).

X4/22

Задний блок предохранителей X4/22 (клеммная колодка и блок предохранителей (цепь 30Z)) находится за обшивкой багажника с правой стороны.

Содержит 2 предохранителя:

  • X4/22f1 — 60А
  • X4/22f2 — 100A

Задний блок предохранителей под облицовкой багажника.

Задний блок предохранителей (X4/22) открыт.

Нажмите, чтобы загрузить содержимое

Расположение предварительных предохранителей и предохранителей.

Проблемы

Коррозия

Распространенной проблемой предохранителей W220 является коррозия клемм плавких вставок и клемм блока предохранителей.

Коррозия создает слабое соединение и увеличивает сопротивление цепи. Тогда любой ток, проходящий через цепь, создает тепло на сопротивлении. Даже небольшой ток в цепи будет генерировать мощность и, следовательно, тепло в соответствии с соотношением Мощность = Квадрат тока, умноженный на сопротивление.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
