Что важно знать о пневмоподвеске: плюсы и минусы

Что важно знать о пневмоподвеске

Все мы знаем, какими широкими шагами движется прогресс, причем не только в автомобильной сфере. На смену неповоротливым, тяжелым автомобильным системам приходят быстрые и точные, а на смену обычным металлическим пружинам приходят современные системы управления и контроля над автомобильной подвеской. Не стоит недооценивать роль автомобильной подвески в принципе. Имеющиеся в ней амортизаторы и пружины смягчают езду по нашим ухабистым российским дорогам. Но с пружинами мала вероятность произвести какие то надстройки. Именно поэтому существует такая альтернатива, как пневмоподвеска. Она отличается тем, что в ней нет пружин- они заменены пневматическими рессорами.

Говоря о рессорах, стоит сказать, что это просто жесткие пластиковые баллоны, находящиеся под давлением, что и имитирует те же самые пружины. Но не смотря на всю кажущуюся простоту, с воздушным компрессором, электронными системами управления и датчиками, мы получаем безопасную и удобную систему, по своим характеристикам превосходящую цельнометаллическую подвеску.

Обычно пневмоподвеска установлена в автомобилях премиум сегмента. Это, например, Mercedes, BMW, Audi и т. д.
Пневмоподвеска

В чём плюсы пневматической подвески?

К преимуществам пневмоподвески относится колоссальный комфорт при движении: такая подвеска не производит лишних шумов, если, конечно, она исправна. Еще один немаловажный плюс- это регулируемый клиренс (автомобиль регулируется по высоте- то есть регулируется высота клиренса). Пневмоподвеска также уменьшает вред дорожному покрытию. Вряд ли это можно назвать значительным плюсом для автомобилистов, но всё-таки это говорит о том, что автомобиль проедет по ямам так, словно их и не было.

К общим плюсам можно отнести и то, что пневмоподвеска позволяет регулировать жесткость отдельных сторон автомобиля, то есть при вхождении, например, в левый поворот, в левой части подвески давление баллонов снижается, а в правой-наоборот повышается. Это позволяет уменьшить крен и улучшить управляемость машины на дороге. Возвращаясь к ямам, стоит отметить, что пневмоподвеска позволяет увеличить проходимость автомобиля, так как мы можем поднять его на максимально возможную высоту. Этот плюс понравится, скорее, любителям охоты, рыбалки или просто активного отдыха, где требуется проехать по бездорожью. Кстати говоря, высота клиренса может изменяться в диапазонах от 40 мм до 200 мм, а в некоторых случаях и до 230 мм.

Установка пневмоподвески

Недостатки

Но, как говорится, не без ложки дёгтя в бочке мёда. Главным минусом, на котором держатся и все остальные недочеты пневмоподвески — это дорогая стоимость. Во-первых, это дорогие запчасти к пневмоподвеске. Во-вторых, маленькая ремонтопригодность- маловероятно отремонтировать какую-то сломавшуюся деталь, а иногда гораздо проще ее и вовсе поменять. Опять же, не каждый сервис возьмется ремонтировать пневмоподвеску, так как пока ещё мало по-настоящему квалифицированных специалистов в этой области.

Если на автомобиль не предусмотрена заводская пневмоподвеска, то не на каждый автомобиль имеется возможность ее поставить, как дополнительную опцию. А если всё-таки возможна, то это, опять же, очень дорого и проблематично.

Некоторые автовладельцы отмечают и недолгий срок службы пневмоподвески, по сравнению с цельнометаллической, несмотря на то, что первая позиционируется, как самая комфортная и надежная. Это объясняется тем, что чем больше деталей в системе-тем больше вероятность, что какая-то из них выйдет из стоя. И, возвращаясь к минусам, перечисленным выше, логично то, что из-за одной детали придется многое поменять, а это и трата времени, и денег, и нервов.
Детали пневмоподвески

Думайте сами, решайте сами- иметь или не иметь

Выбор автомобиля с пневмоподвеской или покупка таковой отдельно, должен быть неслучайным и обдуманным. Важно чётко понимать, что Вам необходимо от вашей машины. Например, для людей, работающих с тяжелыми грузами, нужна одна подвеска, которая может не только контролировать грузоподъемность, но и увеличивать лучший контроль при езде. Для гонщиков-любителей, соответственно, другая. Все зависит от уровня производительности. Поэтому, только взвесив все минусы и плюсы, а также четко расставив свои приоритеты, решайте сами, что лучше — полагаться на «старую добрую» цельнометаллическую с пружинами, или довериться прогрессу и стать обладателем пневматической подвески.

Интересный обзор пневмоподвески:

Похожие записи

все плюсы и минусы — Auto-Self.ru

 Многие из нас слышали такой термин, как пневматическая подвеска или пневмоподвеска, но что это такое знают не многие. Часто такое устройство используют на грузовом транспорте, а также в автомобилях бизнес-класса, внедорожниках. Однако, все чаще такие подвески стали устанавливать на легковых авто. Так что же такое пневмоподвеска, плюсы и минусы данного устройства, типы и конструкция, мы сегодня изучим.

Что такое пневмоподвеска



Расположение узлов пневмоподвески в автомобиле



Итак, что такое пневмоподвеска в автомобиле? Согласно техническому описанию данного устройства пневмоподвеской называют такой тип подвески транспортного средства, при использовании которой можно регулировать просвет (

клиренс) между дорожным полотном и днищем машины. Расстояние можно менять как автоматически, так и принудительно.

Пневморессоры дают возможность:

  • регулировать клиренс авто;
  • регулировать жесткость рессор, что позволяет улучшить устойчивость и управляемость автомобиля, снизить крены при поворотах;
  • выравнивать автомобиль при неравномерной нагрузке одной из частей машины.

Как видите, такая регулируемая подвеска позволяет «подстраивать» автомобиль под дорожное полотно и передвигаться практически по бездорожью.

Почему именно пневмоподвеска



Такие трюки можно делать только на пневмоподвеске



Чтобы понять преимущества данного устройства, прежде всего, необходимо разобраться в конструкции и понять отличия пневмоподвески от обычной. В классической подвеске главным элементом, принимающим на себя все неровности дорожного полотна и передающим нагрузку на кузов авто является металлические упругие элементы. К ним относят пружины, рессоры и торсионы. В противовес стандартной подвеске, устройство пневмоподвески автомобиля отличается наличием пневматических упругих элементов, которые способны удерживать клиренс в не зависимости от изменений веса авто, делая, при необходимости, «жесткую» пневмоподвеску. Обеспечивается такая функция с помощью регулировки объема и давления воздуха в упругих элементах.

Конструктивные отличия

Пневмоподвеска на любой автомобиль состоит со следующих частей:

  • пневмоэлементы;
  • резервуар для сжатого воздуха или ресивер;
  • системы для распределения воздуха;
  • системы управления.

Пневмоэлементами в данной системе являются пневмобаллоны, выпускаемые в трех основных ваидах:

  • double-convoluted. Оптимальный вариант для установки на более загруженную ось авто. Поскольку имеет большую грузоподъемность, короткий ход, современные технические характеристики;
  • rolling-sleeve и tapered-sleeve. Отличаются меньшей грузоподъемностью, меньшим сечением баллона и линейную характеристику. Зачастую они устанавливаются на заднюю ось авто.

Разнообразие видов



Разновидности пневмоподвески автомобиля



Если ваша машина не имела заводской пневмоподвески, но у вас появилось желание провести установку пневмоподвески своими руками, тогда немаловажным будет изучить разнообразие пневматических подвесок. Итак, основные виды пневмоподвесок:

  • одноконтурные. Предназначены для одного контура (оси), давление в обеих подушках оси будет одинаковым;
  • двухконтурные на двух осях. Аналогичны одноконтурным, просто устанавливаются на обе оси машины, позволяя регулировать переднюю и заднюю часть автомобиля;
  • двухконтурные на одной оси. Позволяет проводить регулирование всех четырех колес отдельно;
  • четырехконтурные. Самый оптимальный, дорогостоящий и функциональный вид пневмоподвесок.

Стоит понимать, что стоимость комплекта пневмоподвески будет зависеть не только от её типа, но и класса транспортного средства, на который она будет устанавливаться.

На какой автомобиль можно установить пневмоподвеску

Согласно опыту и заверений мастеров установить пневматическую подвеску можно практически на любое транспортное средство, поскольку по сути меняется только сама металлическая пружина. Главное – подобрать пневмоподвеску по автомобилю и пожеланиям владельца, исходя из дальнейшей эксплуатации автомобиля. Главный минус пневмоподвески – установка, цена на нее достаточно большая. Единственный способ сэкономить — проводить работы самостоятельно.

Делаем все сами



Задняя пневмоподвеска с самодельным креплением



Прежде чем установить пневмоподвеску на легковой автомобиль обязательно проверьте есть ли все необходимое в наличии:

  • пневматические подушки, которые заменят пружины;
  • компрессор для нагнетания воздуха;
  • ресивер пневмоподвески;
  • датчики, которые будут контролировать давление внутри системы и высоту клиренса;
  • блок управления пневмоподвески, он будет управлять и контролировать работу датчиков и системы в целом;
  • манометр.

Обратите внимание, что следует четко придерживаться инструкции по монтажу устройства.

Крепления для подвески оптимально заказать у токаря, подгоняя их под «родные» для машины. Это позволит, при необходимости, опять установить старую подвеску.

Чтобы получить удовлетворение от работы при самостоятельном монтаже пневмоподвески, запомните несколько важных моментов:

  • пневмобаллон должен быть максимально прочным, поскольку именно на него ложиться вес автомобиля. Также обязательно проверьте его герметичность;
  • без ресивера вам не обойтись, иначе придется использовать компрессор пневмоподвески большой мощности, а это чревато большими расходами энергии;
  • правильно подбирайте тип подвески.

Уход за пневмоподвеской



Передняя пневмоподвеска автомобиля



Для нормальной работы пневмоподвески необходимо регулярно проводить её обслуживание. Во время технических работ необходимо обращать внимание на такие тонкости:

  • состояние резины баллона;
  • наличие нужного зазора по всему сечению баллона в сжатом состоянии;
  • внешнее состояние клапанов и амортизаторов;
  • степень затяжки крепежей;
  • проверка компрессора, возможно нужен его ремонт.

Как видите, пневматическая подвеска вещь достаточно нужная. Главное, правильно подобрать тип, рассчитать свои возможности, прислушаться к советам и четким указаниям инструкции по установке, и наслаждаться ездой на автомобиле.



Поделитесь с друзьями в соц.сетях:

Facebook

Twitter

Google+

Telegram

Vkontakte

принцип работы, устройство, плюсы и минусы, отзывы владельцев. Комплект пневмоподвески для автомобиля

Последние модели автомобилей среднего класса практически все без исключения оснащаются пневматической подвеской. Во всяком случае, такая возможность предлагается опционально у крупных производителей. Также и машины, конструкция которых изначально не ориентировалась на интеграцию подобных систем, нередко обеспечиваются пневматикой. У нее есть немало преимуществ, поэтому опытные автолюбители при наличии возможности такого рестайлинга не советуют от него отказываться. С большей долей вероятности уже в ближайшие годы доминирующим механизмом ходовой несущей части будет именно пневмоподвеска. Принцип работы этого механизма довольно сложен, что обуславливается сопряжением разноплановых систем. Достаточно сказать, что взаимодействовать приходится традиционным компрессорным установкам с типовой автомобильной механикой. Этим отчасти обуславливаются и недостатки подобных механизмов. Впрочем, его стоит рассмотреть подробнее.

пневмоподвеска принцип работы

Устройство подвески

Система формируется целой группой компонентов, которые в итоге обеспечивают подвесочный функционал. Механическую основу составляют исполнительные механизмы подвески, благодаря которым возможна регулировка и поддержка клиренса. Одним из ключевых элементов является компрессор, подающий воздушную смесь в ресивер – так называемый пневмобаллон. К слову, наиболее современными ресиверами рукавного типа оснащается пневмоподвеска «Мерседес», у которой, впрочем, есть существенный недостаток. Поверхность баллона несмотря на присутствие защитных оболочек может накапливать песок, трение которого в долгосрочной перспективе изнашивает металлические стены, приводя к необходимости замены. С другой стороны, этот момент наступает лишь через несколько лет, поэтому обновление может выполняться комплексно с другими устаревшими механизмами. Из ресивера же воздушная среда отправляется к исполнительной группе механизмов, которые и оказывают необходимое физическое воздействие на конструкцию ходовой части.

Комплект пневмоподвески

установка пневмоподвески

Полная комплектация пневматической подвески включает еще больше компонентов, чем базовая конструкция. Все дополнительные компоненты можно разделить на две части – функциональную арматуру и средства измерения. Что касается первой категории, то ее представляют механические клапаны с фитингами, трубки, защитные средства для самого компрессора и влагоуловитель. Надо понимать, что влага для таких подвесок является наиболее опасной средой воздействия. К приборам измерения относятся манометры. Данный аппарат необходим для регулировки показателей давления – он может быть механическим или электронным. Современный комплект пневмоподвески чаще включает цифровые манометры, работа которых тесно связана с датчиками давления. Присутствие детектора указывает на возможность автоматической подстройки параметров компрессора под определенные условия работы.

Принцип работы

Как и большинство пневматических систем, автомобильная подвеска такого типа работает за счет подачи воздушной массы, то есть сжатого воздуха. Источником рабочей среды выступает компрессорная установка – она интегрируется в систему подвески. А приемником и непосредственным механическим регулятором клиренса является так называемая рессорная подушка. На каждом колесе имеется своя часть от общей инфраструктуры рессор, которую и обслуживает пневмоподвеска. Принцип работы получается следующий: компрессор подает воздух на ресивер, затем на систему распределения, а она, в свою очередь, наполняет или освобождает рессорные подушки. Что касается системы распределения, то ее формируют каналы подачи воздуха, а также система датчиков и контролирующих узлов, которые физически отвечают за манипуляции подвеской.

комплект пневмоподвески

Виды пневмоподвесок

Классификация пневмоподвесок определяется возможностью оснащения колес рессорными подушками. Так, простейшая одноконтурная система может интегрироваться лишь в одну ось машины. Пользователь может установить ее на заднюю или переднюю ось на выбор. Классические пневмоподвески устанавливались на заднюю ось грузовиков, что позволяло регулировать ее жесткость с корректировкой на загруженность кузова. Несколько иначе может функционировать двухконтурная пневмоподвеска. Принцип работы данного механизма дает возможность интеграции рессорных узлов на одну или две оси. Если же механизм устанавливается на одну ось, то водитель получает возможность независимой регулировки колес, но только на выбранной оси. Соответственно, двухконтурная система позволяет обеспечивать независимость регулировки одновременно для двух осей. Больше всего возможностей управления дает четырехконтурная система. Поэтому для ее контроля используется автоматика, с помощью датчиков отслеживающая позиции и рабочие параметры на каждой рессорной точке.

Установка пневмоподвески

Установочный процесс состоит из следующих этапов:

  • Запиливается лонжерон подходящего размера, после чего в него вваривается труба. Не стоит забывать на этом этапе о промазке и зачистке металлических поверхностей.
  • Устанавливаются стойки. Можно выполнить данную операцию в сервисе, а можно самостоятельно – но в любом случае процедура будет долгой и весьма нудной.
  • Производится непосредственная установка пневмоподвески со всеми основными компонентами – ресивером, влагоуловителем, компрессором и комплектом клапанов. Фиксация элементов производится механически путем закручивания или сваркой – в зависимости от того, какие возможности для этого предоставляет конкретная конструкция.
  • Монтируется инфраструктура в виде электропроводки (соединяется с АКБ), циркулирующих узлов, блока управления и т. д.
  • Все установленные компоненты сопрягаются между собой комплектной фурнитурой. При необходимости стоит воспользоваться переходниками и фитингами.

Управление подвеской

пневмоподвеска плюсы и минусы

Регулировка может производиться как в автоматическом, так и в ручном режиме. Чаще всего предусматривается блок с автоматическим управлением. Он размещается недалеко от самого компрессора и служит для подачи команд клапанам через электропроводку. Вывод панели управления есть и в салоне – через него сам пользователь может давать команды. Как минимум у оператора должна быть возможность настройки клиренса по конкретным значениям высоты. Значение 1 мм является базовой величиной, которую по умолчанию имеет почти любая пневмоподвеска. Принцип работы, взаимосвязанный с функцией компрессора и трансляцией сжатого воздуха через несколько каналов, конечно, не позволяет с высокой долей точности устанавливать уровень положения кузова. Но благодаря высокоточным индикаторам водители современных систем, тем не менее, могут рассчитывать на получения более или менее достоверных данных о клиренсе, а также на его автоматическую коррекцию.

Преимущества механизма

пневмоподвеска мерседес

В основном преимущества пневматических подвесок сводятся к комфорту при движении. Ни водитель, ни пассажиры не ощущают резких толчков при езде по неровному покрытию, к примеру, если сравнивать с традиционными типами рессор. Также отмечается гибкость в установке, управлении и эксплуатации в целом. Точечная подстройка механизмов позволяет рациональнее использовать ресурс элементов и узлов, на которых базируется пневмоподвеска. Плюсы и минусы в этом отношении могут сходиться и расходиться, поскольку раздельное управление компонентов также обуславливает и сложность настройки системы. И еще один существенный плюс заключается непосредственно в возможности подъема клиренса, что недоступно для альтернативных вариантов подвесок.

Недостатки пневмоподвески

Опять же, сложность механизмов подвески выходит на первый план. Дело не только в проблематичности установки таких систем, но и в дальнейшей сложности ремонта. Даже если удастся найти хорошего специалиста, отдельные компоненты могут выйти из строя так, что потребуется пересмотр всей инфраструктуры. Правда, если используется одноконтурная задняя пневмоподвеска, то серьезных проблем в этом отношении можно будет избежать. Такие комплекты отличаются простотой, минимальным количеством фурнитуры и вспомогательных компонентов.

пневмоподвеска микроавтобус

Есть и целая группа недостатков, связанных с чувствительностью компрессора. Уже говорилось, что система не терпит залива жидкостью, но также она боится морозов. К этому же стоит добавить и требования к дорожному покрытию, которые предъявляет пневмоподвеска. Плюсы и минусы в этой части тоже переплетаются, если проводить сравнение с другими механическими типами подвесок. Пневматика хороша тем, что ее исполнительные узлы характеризуются прочностью и износостойкостью. Однако функциональная рабочая часть с компрессором и электротехническими элементами без надлежащей защиты может быть повреждена.

Отзывы о пневмоподвеске

В процессе эксплуатации пользователи пневмоподвески отмечают стабильность движения, ровность и удобство при управлении механизмами. Особенно это касается автоматических систем. С другой стороны, все перечисленные свойства актуальны только в случаях, если применяется штатная заводская пневмоподвеска. Отзывы владельцев о пакетах, которые внедрялись кустарными способами, содержат немало критики. Она выражается и в необходимости постоянной замены отдельных деталей, и в нарушениях в бортовой электроцепи, а также в механической слабости конструкции как таковой.

Заключение

задняя пневмоподвеска

Не всегда себя оправдывает и выбор заводского пневматического пакета в качестве опции. Надо учитывать, что изначально такие системы разрабатывались для грузовых машин, в которых они и проявляют свои лучшие качества. Благодаря качественно установленной пневмоподвеске микроавтобус может обеспечивать высокий подъем кузова, его автоматическое выравнивание в условиях неравномерной нагрузки и т.д. Эти и другие преимущества могут пригодиться и водителю легковой машины, но надо не забывать про высокие финансовые затраты. Кроме немалого ценника пневматики как опции, от водителя потребуются и регулярные вложения в техническое обслуживание механизма.

что это в автомобиле, устройство и принцип работы

Параметры автомобильной подвески обычно задаются на этапе конструирования. При этом разработчики вынуждены оставаться в рамках сложной системы компромиссов, поскольку одни и те же свойства не могут одинаково хорошо показывать себя в разных условиях. Возникает естественная потребность оперативно вмешиваться и изменять характеристики по ходу эксплуатации. Поэтому, а также по ряду других причин, на автомобилях стали применять пневматические подвески.

Содержание статьи:

Что в машине называется пневмоподвеской

В основе пневматической подвески лежит свойство газов увеличивать своё давление при уменьшении объёма. Если заключить атмосферный воздух внутри эластичного пневмобаллона, то он начинает вести себя подобно обычной металлической пружине.

Нагнетая дополнительный воздух в этот объём или наоборот, стравливая его часть, можно получить эффект изменения жёсткости этой пружины. Что гораздо сложнее реализовать в случае более традиционных листовых или спиральных рессор, а также торсионов.

Отличия от классической подвески

Использование данного свойства пневмобаллона означает, что отличия от более традиционных видов подвесок ограничены только используемым упругим элементом. Всё прочее, то есть демпфирующие и направляющие элементы, остаётся без изменений, по крайней мере качественных.

Некоторые изменения в конструктиве всё же происходят. Хотя они настолько незначительны, что наборы пневмоподушек с компрессорами, ресиверами и системой воздушных магистралей, клапанов, датчиков и устройств управления могут изготавливаться, продаваться и устанавливаться на серийные автомобили в порядке тюнинга.

Читайте также: Общее устройство подвески Hydractive, принцип работы и цена ремонта

Ещё они могут предлагаться самими автомобильными фирмами в качестве опции на стандартно комплектуемые пружинами модели.

Более кардинально изменения сделаны в подвесках грузовиков. Некоторые полезные свойства пневмоподвесок настолько удачно вписываются в концепцию тяжёлой машины с большой разницей между массой в пустом и гружёном состояниях, что автомобили изначально разрабатываются под пневмоэлементы вместо массивных и крупногабаритных рессор с подрессорниками.

Разновидности

Принципиально различные исполнения пневматики отличаются количеством каналов управления жёсткостью:

  • одноканальная система, когда пневмоэлементы установлены на одной оси и питаются от одной общей воздушной магистрали;
  • двухканальная, задействованы обе оси, но нет разделения на правую и левую сторону;
  • четырёхканальная, можно раздельно управлять подвеской каждого колеса.

В первом случае система упрощена и выполняет обычно только функцию компенсации загрузки задней оси, на которую приходится основная дополнительная масса у грузовых автомобилей. Естественно, таких осей может быть несколько, но поскольку они расположены рядом и фактически просто нужны для распределения общей массы гружёного автомобиля на несколько колёс, что связано с ограничениями на грузоподъёмность шин и нагрузочную способность дорожного покрытия. Но работают все подвески абсолютно параллельно, воздух поступает в баллоны под одним и тем же давлением.

Второй вариант более продвинут, управлять можно и положением передней оси относительно кузова. Машина позволяет более гибко регулировать угол продольного наклона кузова и изменять дорожный просвет, в том числе и под передней частью шасси.

Третий случай самый совершенный, система способна отслеживать неравномерность поперечного расположения груза в автомобиле, не допуская перекосов подвесок. Обычно всё происходит автоматически по командам от датчиков, следящих за ходом подвески каждого колеса.

Принцип работы

На самом деле пневмоподвесок множество, есть смысл рассмотреть наиболее популярный вариант, например, применённый на внедорожниках Toyota Land Cruiser.

Здесь чаще всего применяется двухканальная система регулирования, но работающая только на задней оси. То есть можно управлять высотой кузова в зоне размещения задних пассажиров и багажника раздельно слева и справа.

Передние колёса здесь стабильно загружены массивным двигателем и трансмиссией, особой необходимости в применении пневматики там нет. Ограничились установкой электроуправляемых амортизаторов, которые применяются именно с опциональной пневмоподвеской задних колёс.

Это интересно: Что такое шасси в автомобиле, назначение и принцип работы

Работать подвеска может под управлением автоматики, вмешательство водителя ограничивается ручной установкой переключателя на максимальный подъём кузова или предельно допустимое опускание.

В любом случае автоматика отслеживает скорость автомобиля и переводит подвеску в среднее положение из соображений безопасности и управляемости.

Функций у системы контроля несколько:

  • сбор данных о скорости автомобиля, текущей высоте правой и левой стороны кузова, положении ручного переключателя;
  • включение компрессора для добавления воздуха в пневмобаллоны и пополнения ресивера;
  • перевод подвески из крайних положений в рабочее по двум предусмотренным пороговым значениям скорости;
  • удержание давления перекрытием всех клапанов;
  • включение особого режима увеличенной артикуляции заднего моста при определении нахождения на бездорожье, контролируется разница в показаниях датчиков правой и левой сторон, а также разница в скорости вращения колёс, то есть одно из них могло разгрузиться и потерять сцепление с дорогой;
  • поперечное выравнивание кузова в том случае, когда давление в баллонах разное, а режим бездорожья отсутствует.

Для выполнения всех задач в системе имеется компрессор, использующий обычный забортный воздух, накопительный ресивер, набор клапанов и электронный блок управления подвеской.

Воздух может переходить при открытии соответствующих клапанов между всеми узлами управления и пневмобаллонами подвески, установленными над задней осью вместо обычных пружин.

Амортизаторы могут быть обычными гидравлическими или с электронным управлением, но к работе пневмосистемы они отношения не имеют, в отличие от пневмогидравлических подвесок, более сложных и совершенных.

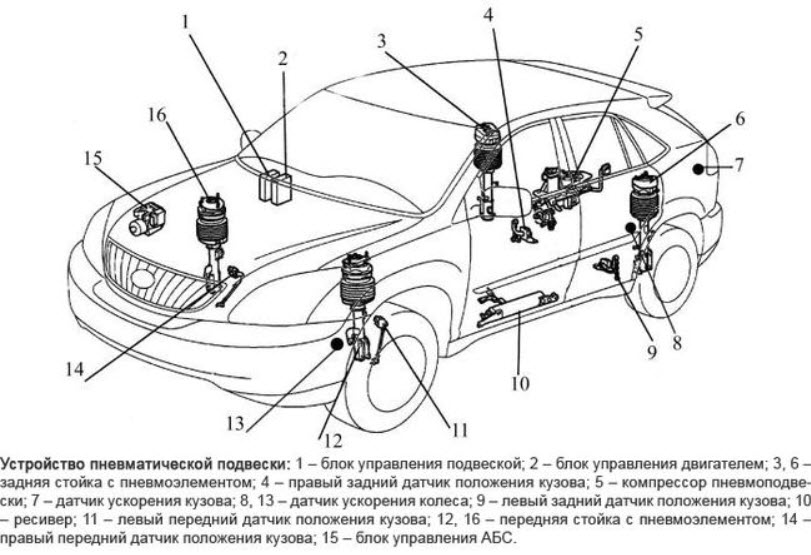

Устройство

Большинство элементов системы размещено под днищем автомобиля в пределах его рамы. Все они связаны между собой воздушными трубопроводами и электрическими цепями.

Пневмоэлементы

Пневмоподушки представляют собой цилиндрические баллоны из прочной армированной резины. С одной стороны, они соединены с рамой, а с другой – с неразрезным задним мостом автомобиля.

В каждом баллоне имеется штуцер, к которому через клапан подключена воздушная магистраль. В зависимости от нагрузки и количества закачанного воздуха высота пневмоэлемента меняется, что влечёт за собой подъём или опускание кузова над дорогой.

Одновременно они служат упругим элементом подвески, то есть дополнительных пружин или рессор не предусмотрено.

Подушки могут быть соединены между собой при включении выравнивающего клапана.

Компрессор

Для нагнетания воздуха служит обычный компрессор поршневого или мембранного типа, снабжённый ресивером и фильтром. Включение и выключение компрессора осуществляется через электронное реле, расположенное в блоке управления.

Между компрессором и всей пневмосистемой ставится дополнительный осушитель, препятствующий накоплению влаги в баллонах и магистралях. Здесь же стоит атмосферный клапан сброса лишнего воздуха.

Ресивер

Ресивер выполняет роль аккумулятора сжатого воздуха, что позволяет уменьшить нагрузку на компрессор и более оперативно управлять ресурсами энергии в системе.

Так, например, при необходимости быстро сбросить давление в баллонах открывается клапан ресивера и воздух уходит именно в него, только часть может быть сброшена в атмосферу.

Точно так же происходит и частичное пополнение баллонов без лишних затрат моточасов компрессора.

Система управления

В управляющую систему входит отдельный электронный блок контроля пневмоподвески, набор электропневмоклапанов, ручной переключатель уровней кузова и датчики положения его правой и левой сторон.

Собираются также сигналы о скорости автомобиля и даже об открытии дверей кузова. Алгоритмы работы прошиты в памяти процессора электронного блок и достаточно сложны. Вплоть до наличия незадокументированных функций.

Система допускает сервисные регулировки, в основном сводящиеся к калибровке положения датчиков подвески по методике из инструкции. Можно использовать диагностический сканер или обычный мультиметр.

Датчики достаточно просты, это потенциометры с приводом от рычагов задней подвески, регулируемым по высоте.

Плюсы и минусы

Все достоинства системы определены возможностью её автоматической регулировки и применению газа в качестве упругой среды:

  • можно оперативно изменять высоту кузова для обеспечения либо высокой проходимости, либо улучшенной управляемости при понижении центра тяжести автомобиля;
  • при опускании кузова в крайнее положение облегчается загрузка багажника;
  • пневмоэлементы работают лучше, чем металлические пружины, что повышает комфорт на неровностях, у газа практически отсутствует внутреннее трение;
  • установленный клиренс автомобиля не зависит от его нагрузки;
  • отсутствует эффект потери комфорта на ненагруженном автомобиле;
  • можно вводить дополнительные режимы работы, например описанный выше способ увеличения артикуляции мостов.

Без недостатков тоже не обходится:

  • пневмобаллоны имеют ограниченный ресурс из-за старения резины;
  • стоимость баллонов гораздо выше, чем у обычных пружин;
  • имеющиеся дополнительные устройства и узлы пневматики и электроники существенно повышают стоимость подвесок;
  • из-за большого количества относительно деликатной пневматики снижается надёжность подвески, автомобиль может внезапно «упасть» на дорогу или перекосить кузов при отказе одного баллона;
  • размещение элементов под днищем сильно сокращает их ресурс из-за коррозии.

Пневматические подвески однозначно оправданы на тяжёлых грузовых автомобилях. Во всех прочих случаях это полезная опция, за которую приходится доплачивать.

Поэтому и применяется она лишь на вполне определённом круге автомобилей, в основном на внедорожниках премиум-сегмента. Хотя приобрести и установить набор пневмоподвески могут владельцы и многих других машин.

Плюсы и минусы систем пневмоподвески вторичного рынка

Что хорошего и что плохого в пневмоподвеске и как на самом деле работают системы? Поясним ...

Несколько модификаций разделяют автомобильное сообщество, как системы пневмоподвески вторичного рынка.Для одних такая установка - лучший компромисс, в то время как другие могут настаивать на том, что автомобиль с воздушным движением «испорчен».

Но как именно работают эти системы, и в чем их преимущества и недостатки?

Что входит в установку пневматической подвески?

Прежде чем мы продолжим, давайте взглянем на компоненты, составляющие систему пневматической подвески.

Пневматическая установка по-прежнему имеет стойки, как и любой нормальный автомобиль, только здесь пружины заменены на подушки безопасности. Обычно они изготавливаются из резины и полиуретанового композита и надуваются с помощью воздушного резервуара и компрессора.

Пульт дистанционного управления, который иногда можно заменить приложением для смартфона, позволяет пользователю выбирать желаемую высоту движения спереди и сзади. Чем больше воздуха закачано в мешки, тем выше дорожный просвет.

Воздухопроводы необходимо пропустить через автомобиль, чтобы соединить бак с мешками через коллектор давления воздуха, а модуль управления необходимо будет установить где-нибудь в автомобиле.Некоторые комплекты - например, сделанные Air Lift Performance - содержат коллектор и модуль управления, объединенные в один компонент. Тем временем AirRex производит систему, которая включает в себя упаковку большинства компонентов, включая резервуар, в единую коробку с витриной. Удобно, что все вышеперечисленное можно запустить от стандартного 12-вольтового источника питания автомобиля.

Плюсы

1018 КБ

Комфорт - это очень важно.Есть причина, по которой основные производители все чаще обращаются к пневматической подвеске (хотя и в несколько иной форме) - отказ от обычных пружин обеспечивает более плавную езду. В конце концов, вы - буквально - парите на воздушной подушке. Да, вы можете опустить свою машину с помощью койловеров, но в результате будет машина с более жесткой ездой, чем на воздухе.

Тогда нужно подумать о гибкости. Хотите врезаться в землю перед следующим шоу? Ничего страшного, просто увеличьте высоту дорожного просвета, нажмите несколько кнопок, и все готово.Надеетесь удержать его на относительно низком уровне на дороге, но беспокоитесь о лежачих полицейских и съездах? Опять же, никаких хлопот - поднять автомобиль, чтобы избежать ужасных хрустящих звуков, дребезжащих по кабине, быстро и легко.

Минусы

Раньше одним из самых больших недостатков пневмоцилиндров был сложный и инвазивный процесс установки, который иногда требовал больших затрат на резку и сверление.К счастью, комплекты пневмоподвески, которые можно было бы считать «прикрепляемыми на болтах», сейчас гораздо более распространены, и при этом не требуется опасной резки.

Вам, по крайней мере, нужно будет просверлить отверстия для крепления компрессора, коллектора и бака, и тогда возникает проблема со всем этим загрузочным пространством, которое вы потеряете для указанного бака. Вам также понадобится большой компрессор, если вы надеетесь на быструю работу, при которой не требуется, чтобы шумный компрессор работал все время.

Расходы на

- еще один большой недостаток: еще до того, как вы задумаетесь о затратах на рабочую силу, вам придется заплатить несколько тысяч долларов за комплект самостоятельно.Другими словами, достаточно, чтобы получить очень хороший набор койловеров, и это еще один момент, на который нужно обратить внимание - если вам нужна максимальная производительность, подушки безопасности не для вас.

Да, есть еще несколько спортивно-ориентированных настроек, которые даже позволяют такие вещи, как регулировка развала, но, несмотря на сокращение разрыва в последние годы, койловеры остаются лучшим вариантом, если управляемость является важной в вашей повестке дня.

Последняя проблема - надежность - подушки безопасности могут протекать, хотя, к счастью, это очень редко в современных качественных системах.

Что вы думаете о пневмоподвеске? У вас есть система на вашем автомобиле? Прокомментируйте ниже свои мысли.

,

Что нужно знать для обучения автомехаников

mechanic courses in Toronto

Системы пневматической подвески - относительно новое и инновационное дополнение к автомобилям. Они предлагают захватывающие перспективные изменения в способах передвижения транспортного средства на различных участках, но, как и в большинстве других вещей, есть и определенные недостатки.

Вот полезное руководство по системам пневматической подвески для обучающихся автомехаников.

Как работают системы пневмоподвески

До появления пневматической подвески многие автомобили имели - и до сих пор имеют - традиционные стойки или амортизаторы, которые представляют собой амортизирующие механизмы, помогающие транспортному средству поглощать неровности и неровности дороги, такие как выбоины и бездорожье. Типичные стойки включают металлические пружины, которые представляют собой спирали, которые поглощают энергию и выталкивают ее обратно, что позволяет автомобилю лучше реагировать на различные условия движения.

Пневматическая подвеска отличается тем, что заменяет металлические пружины прорезиненными пакетами воздуха.Существуют различные разновидности стилей пневматической подвески. Однако наиболее популярной из них является пневморессора со спиральной или двойной спиралью. Этот тип используется чаще всего, особенно потому, что он имеет лучшую выносливость, менее легко изнашивается и обеспечивает меньшее расстояние между осью автомобиля и рамой, что означает, что есть больше места для ударов, если автомобиль движется по труднопроходимая местность.

Профессионалы, прошедшие обучение работников автомобильной промышленности, знают о преимуществах использования пневматической подвески

Добавление системы пневматической подвески имеет ряд преимуществ.Одно из наиболее важных преимуществ перед традиционными стойками - это регулируемая высота дорожного просвета. Это означает, что если автомобиль несет тяжелый груз, его нижняя часть находится не так близко к дороге, как это было бы на стойках, потому что, когда пневматические рессоры сжимаются под действием веса, система реагирует увеличением давления воздуха, сохраняя баланс автомобиля.

Air suspension systems are ideal for off-road driving

Пневматическая подвеска идеально подходит для езды по бездорожью

Большой допуск на дорожный просвет также делает системы пневматической подвески более удобными для использования на бездорожье.Водители могут рассчитывать на регулируемую высоту, которая обеспечивает более плавную езду и улучшенную управляемость, особенно на пересеченной местности, а также снижает риск повреждения шасси или днища. Как известно любому, кто участвовал в обучении автомехаников , система подвески предназначена в основном для того, чтобы строить на основе тяги, обеспечиваемой шинами, и реагировать на потребности водителя в рулевом управлении и вождении, а хорошая система должна продлевать качество автомобиля. Пневматическая подвеска помогает уменьшить воздействие на кузов автомобиля, а также помогает автомобилю выдерживать заданную аэродинамическую высоту дорожного просвета, что снижает лобовое сопротивление, а также расход топлива.

Недостатки использования систем пневмоподвески

Распространенное заблуждение, связанное с системами пневмоподвески, состоит в том, что из-за наличия сжатого воздуха пружины лопаются при слишком большом давлении. Это немного ошибочно, потому что они могут лопнуть при неправильной установке, но в остальном они безопасны. Студенты, зачисленные на курс для автомобильных рабочих по обучению , должны знать, что установка системы пневматической подвески является более сложной и включает больше компонентов, чем традиционные винтовые пружины, поэтому неправильная установка является редкостью, но возможна.

Air suspension is currently considered to be a luxury addition

Пневматическая подвеска в настоящее время считается роскошным дополнением

Еще один недостаток пневмоподвески - это стоимость. Это считается роскошным дополнением, и его установка и обслуживание дороги. Хотя вероятность того, что подушка безопасности разорвется, нет, общая проблема заключается в том, что, если система получает достаточно повреждений, она может начать протекать, что влияет на всю систему подвески и требует профессиональной оценки.

Готовы ли вы вернуться в школу и заинтересованы в курсах механиков в Торонто?

За дополнительной информацией обращайтесь в местный автомобильный учебный центр!

Категории: Новости УВД, Торонто
Теги: обучение автомехаников, обучение автомобильных рабочих, курсы механиков в Торонто

,

Плюсы и минусы пневматической подвески

от Денниса Хартмана

Изображение автомобильной пружины Рэя Карпентера с Fotolia.com

Пневматическая подвеска, также известная как пневматическая подвеска, - это система подвески для транспортных средств, которая обеспечивает одну из самых плавных и плавных ходов. самые стабильные впечатления от вождения роскошных автомобилей и внедорожников. Это более современный вариант, который заменяет винтовые пружины и пневматические амортизаторы. Однако пневмоподвеска - сложная система, и у нее есть свой список недостатков.

Качество езды

Самым большим преимуществом пневматической подвески является плавность хода, которую она обеспечивает. В системе используется серия компрессоров и подушек безопасности для нагнетания воздуха в каждый амортизатор. Воздух обеспечивает защиту от ударов, позволяя водителю чувствовать себя устойчиво даже на пересеченной местности. Системы пневматической подвески также могут обеспечивать автоматическое выравнивание, удерживая автомобиль в наилучшем положении для безопасного и точного вождения.

Без пружин

Пневматические подвески не нуждаются в стальных винтовых пружинах, которые служат важным компонентом подвески в большинстве автомобилей.Это исключает вероятность износа или поломки пружин, как это может случиться в старых автомобилях с подвеской традиционного типа. Удаление рессор также освобождает больше места под автомобилем, хотя большая часть этого пространства требуется для компрессоров и подушек безопасности, которые используются в пневматической подвеске. Тем не менее, это дает автомобильным инженерам новые способы размещения механических компонентов под автомобилем.

Долговечность

Пневматическая подвеска подвержена нескольким типам отказов, которые не являются проблемой для других типов подвески.Подушки безопасности могут разорваться из-за дорожного мусора или из-за высыхания резиновых прокладок. Линии, соединяющие подушку безопасности с остальной частью подвески, также уязвимы для поломки. Двигатели компрессора могут со временем изнашиваться или выходить из строя, если они постоянно работают, пытаясь компенсировать утечку в подвеске, которая предотвращает повышение давления.

Стоимость

Пневматическая подвеска - это дорогостоящая автомобильная технология, особенно по сравнению с относительно простыми и недорогими компонентами подвески, которые используются в большинстве автомобилей.Это делает пневматическую подвеску подходящей только для высококлассных автомобилей, таких как элитные роскошные автомобили и тяжелые внедорожники. Buick и Land Rover - одни из немногих автопроизводителей, которые включают в свои автомобили пневматическую подвеску. Добавление комплекта пневматической подвески в качестве опции послепродажного обслуживания может быть дорогостоящим и трудоемким проектом для автолюбителей.

Еще статьи
.

Пневматическая подвеска лучше, чем обычные системы подвески?

Car Air Suspension Car Air Suspension

Вы наверняка слышали о том, что некоторые люди выбирают автомобили с пневматической подвеской , но вы можете задаться вопросом, лучше ли эти системы или чем-либо отличаются от обычных систем подвески . Существуют различия в двух системах подвески, и какая из них лучше всего работает, зависит от автомобиля и места, где вы будете ехать.

Система подвески вашего автомобиля является неотъемлемой частью автомобиля. Подвеска на металлических пружинах - это наиболее часто используемые системы подвески транспортных средств. Используя винтовые пружины и амортизаторы для поддержания толчков, вибрации и раскачивания колес, он компенсирует неровности дорожного покрытия, такие как неровности и выбоины. Подвеска выдерживает любой добавленный вес, не вызывая чрезмерного провисания автомобиля.

Передовые технологии и подвеска

Подвеска добавляет комфорта, улучшая впечатления от езды и повышая безопасность вождения.Передовые технологии были использованы наряду с электронными достижениями, чтобы сделать систему подвески различной на многих уровнях, включая точное управление для транспортных средств, которые несут нагрузки. В транспортных средствах, перевозящих тяжелые грузы, уже давно используются системы пневматической подвески, но в последнее десятилетие стало более популярным использование этих систем в других транспортных средствах, заменяя металлические пружины и предлагая больший контроль и возможность перевозить большие грузы, чем традиционные пружины. Роскошные автомобили и новые модели часто имеют пневматическую подвеску или предлагаются в качестве опции.Пневматическая подвеска теперь также используется на некоторых мотоциклах.

Как работают системы пневматической подвески?

Вместо традиционных листовых или стальных рессор, системы пневматической подвески состоят из пневморессор , которые иногда обозначаются как пневматические или пластиковые мешки . Они состоят из прочной резины и системы воздуховодов, которые подключены к воздушному компрессору , который находится на борту, а также к электронным блокам управления , клапанам и соленоидам .Электронасос используется в качестве бортового компрессора и подает воздух в мешки по нескольким линиям. Управление направлением воздуха управляется клапанами, которые пропускают воздух в разные части системы.

Если есть электронная система, она будет адаптироваться к различным условиям движения, после чего соленоиды надувают и выпускают воздух из подушек безопасности подвески, закрывая и открываясь, чтобы изменить количество воздуха, поступающего в каждую подушку безопасности. Имеется электронный блок управления , который контролирует все выключатели и включают, управляет дорожным просветом и контролирует давление.Пневматические рессоры гибкие и обладают некоторой эластичностью, поэтому чем сильнее они сжимаются, тем больше получается жесткость, обеспечивая регулируемую поддержку груза и подвеску за счет добавления воздуха, когда транспортное средство движется с нагрузкой, а затем спуска воздуха, когда транспортное средство разгружено.

Преимущества и недостатки пневматической подвески

По сравнению с традиционными автомобильными системами подвески у пневматической подвески есть свои плюсы и минусы. Преимущества пневмоподвески заключаются в том, что она обеспечивает почти мгновенную настройку, имеет возможность адаптировать управление к заданным ситуациям и упрощает буксировку.Некоторые из недостатков включают в себя уязвимость утечек воздуха и , стоимость покупки и обслуживания выше, чем у традиционной системы подвески, а установка занимает больше времени из-за сложности конструкции и сети. , Итак, у каждого типа подвесной системы есть свои преимущества и недостатки.

Понимая, как работает каждая система, и зная, как будет использоваться ваш автомобиль, вы можете выбрать правильную систему подвески для повседневных нужд вождения.Если у вашего автомобиля есть пневмоподвеска, вы хотите доверить его квалифицированному авторемонтному предприятию, которое сможет его осмотреть, отремонтировать и отремонтировать по мере необходимости.

Обслуживание пневматической подвески, на которое вы можете рассчитывать

Когда дело доходит до того, чтобы убедиться, что система пневматической подвески вашего автомобиля Car Suspension Repair Car Suspension Repair находится в надлежащем состоянии, вы можете рассчитывать на Pro Car Mechanics для европейского автомобильного сервиса в Gardena , Long Beach , Лос-Анджелес , Глендейл и Анахайм, Калифорния .Ведущая независимая европейская автомастерская в Южном заливе, мы специализируемся на автомобилях BMW , Land Rover , Bentley , MINI , Mercedes и Audi . Чтобы запланировать обслуживание или ремонт пневматической подвески вашего автомобиля, позвоните сегодня по телефону (310) 516-8110. Мы позаботимся о том, чтобы работа была сделана правильно с первого раза, чтобы вы могли как можно скорее вернуться в путь, наслаждаясь плавной ездой на своем автомобиле.

Следите за нами и ставьте лайки:

.

Отправить ответ

avatar
  Подписаться
Уведомление о
