Не горит подсветка панели приборов на Лада Калина

Панель приборов любого автомобиля предназначена для информирования водителя о техническом состоянии авто. Если в дневное время все датчики хорошо видны, то ночью для их нормального обозрения необходимо, чтобы работала подсветка. Бывают случаи, когда подсветка приборов на «Лада Калина» перестаёт функционировать и в тёмное время суток водителю сложно контролировать показания. Это не только создаёт неудобства управления, но и может привести к возникновению опасных ситуаций, когда водитель будет отвлекаться, чтобы разглядеть информацию на приборной панели.

Содержание

Почему не горит подсветка панели приборов на «Лада Калина»
- Демонтаж панели приборов
  - Видео: снятие приборного щитка
- Сбилась регулировка яркости
- Проблемы с предохранителем
- Проблемы с проводкой
- Проблемы с лампочками
  - Видео: замена лампочек
- Сгорела плата
Советы автолюбителей и рекомендации специалистов

Почему не горит подсветка панели приборов на «Лада Калина»

Во время эксплуатации «Лада Калина» могут возникать ситуации, когда пропадает подсветка приборной панели. Если такое случилось, то надо при первой возможности найти причину поломки и устранить её. Есть несколько причин исчезновения подсветки, но все они связаны с нарушением работы электросети автомобиля.

Если исчезла подсветка приборной панели, неисправность надо сразу устранять

Демонтаж панели приборов

В большинстве случаев перед тем как установить причину исчезновения подсветки на приборной панели «Лада Калина», сначала нужно её демонтировать.

Для снятия панели приборов понадобятся следующие инструменты:

набор ключей;
крестовая и плоская отвёртка разной длины.

Порядок демонтажа панели приборов на «Лада Калина»:

Отключают питание автомобиля. Чтобы во время проведения работ не допустить короткого замыкания, сначала надо отключить минусовую клемму от аккумулятора. Если этого не сделать, то есть вероятность выхода из строя электрооборудования.
Опускают рулевую колонку в самое нижнее положение. Это позволит получить более свободный доступ к панели приборов.
Откручивают два винта крепления накладки, для этого потребуется короткая отвёртка. Затем её аккуратно вытягивают, при этом надо преодолеть сопротивление пружинных фиксаторов. Необходимо пошатывать накладку и постепенно тянуть на себя.
Для снятия накладки откручивают два винта
Откручивают крепление консоли. Она также крепится на двух винтах, установленных по краям корпуса. Надо придерживать винты, иначе они могут упасть внутрь панели.
Консоль крепится в двух местах по краям корпуса
Отключают штекер с проводами. Для этого приборный щиток немного наклоняют вперёд и вытягивают штекер. Чтобы это сделать, надо отодвинуть при помощи отвёртки фиксатор на штекере в правую сторону.
Снимают приборную панель. Теперь, когда щиток приборов ничего не держит, его можно аккуратно вытянуть. Щиток немного проворачивают и вытягивают на сторону, проще это сделать влево.
После отсоединения штекера панель приборов легко снимается

Когда демонтаж приборной панели выполнен, можно переходить к диагностике и поиску причин, вызвавших её неисправность.

Видео: снятие приборного щитка

Сбилась регулировка яркости

Одно из самых первых действий, которые надо предпринять при исчезновении подсветки панели приборов, — проверка регулировки яркости. Сам водитель или его пассажир могут сбить настройку. На панели есть колесико, при помощи которого выставляется яркость освещения приборов. Если оно скручено на минимум, то подсветка может гореть очень слабо или вообще не светиться. Достаточно повернуть колесико и настроить яркость.

Регулятор яркости освещения панели приборов выполнен в виде колёсика

Проблемы с предохранителем

Следующим этапом поиска неисправности будет проверка предохранителей. Для этого надо воспользоваться технической документаций автомобиля и найти, где находится предохранитель, отвечающий за подсветку приборов. Блок с предохранителями расположен с левой стороны под крышкой с переключателями световых приборов.

Блок предохранителей находится с левой стороны под крышкой с переключателями световых приборов

Также назначение предохранителей написано на крышке и если хорошо присмотреться, то можно найти, где какой находится. Достаточно заменить нужный предохранитель и если проблема в нём, то подсветка приборов начнёт работать. На крышке предохранитель, отвечающий за подсветку приборов и освещение салона, обозначен F7.

Предохранитель, отвечающий подсветку приборов и освещение салона, обозначен F7

Кроме этого, может повредиться гнездо, в которое вставляется предохранитель, или возникнуть поломка внутри самого блока. Чтобы сделать диагностику, придётся полностью снимать блок предохранителей. Если вышел из строя монтажный блок, то его надо заменить.

Проблемы с проводкой

Один из самых неприятных вариантов — нарушение в работе электропроводки автомобиля, которое приводит к выходу из строя подсветки приборного щитка. Это может произойти в результате обрыва провода. Чтобы его выявить, надо при помощи мультиметра проверить провода, отвечающие за питание подсветки приборки. Определить их можно на схеме электрооборудования автомобиля. После нахождения обрыва его устраняют и изолируют.

Согласно схеме проверяют целостность проводки, отвечающей за освещение приборного щитка

Кроме этого, причина может быть в окислённых контактах монтажного блока или колодок проводов. В таком случае отсоединяют колодку возле блока предохранителей и на приборной панели. После этого осматривают и при необходимости выполняют чистку контактов.

Проблемы с лампочками

Возможен вариант, когда подсветка приборного щитка пропала из-за вышедших из строя лампочек. Всего на приборном щитке «Лада Калина» 5 лампочек.

На приборном щитке «Лада Калина» 5 лампочек

Заменить их самостоятельно несложно:

Демонтированный приборный щиток переворачивают, так как лампочки находятся сзади.
Вынимают лампочки и проверяют их работоспособность при помощи мультиметра. Патрон поворачивают против часовой стрелки. Если возникнут трудности с вытягиванием лампочки из гнезда руками, можно воспользоваться пассатижами.
Патрон поворачивают против часовой стрелки и вытягивают лампочку
Устанавливают новые лампочки. При выявлении перегоревшей лампочки её меняют на новую.

Видео: замена лампочек

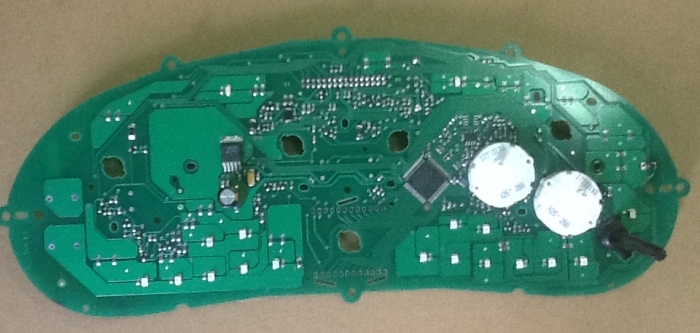

Сгорела плата

В некоторых случаях проблема с освещением приборной панели может быть связана с выходом из строя управляющей платы. Некоторые умельцы пытаются её восстанавливать при помощи паяльника, но это сложный процесс и он под силу только профессионалам. Обычно при выходе из строя такого элемента его меняют на новый.

При выходе из строя управляющей платы её надо заменить

Советы автолюбителей и рекомендации специалистов

Если подсветка приборов на «Лада Калина» перестала гореть, то с устранением проблемы затягивать нельзя. Делать это надо в ближайшие сроки. В большинстве случаев, на устранение возникшей проблемы придётся потратить максимум 30–50 минут.

Автор: Полищук Руслан

На некоторых автомобилях LADA звук работы указателей поворотов тихий или вообще отсутствует. По этой причине водители могут забывать отключить работу поворотников своевременно. На других моделях есть возможность менять тональность звука работы поворотников, но об этом мало кто знает, т.

к…. Подробнее

46 001 7Есть опрос

Выпуск Lada Granta начался в 2011 году, Lada Kalina 2 поколения и Datsun в 2013. На протяжении всего времени комплектации автомобилей менялись. Появлялись не только новые силовые агрегаты, но и комбинации приборов. Всего насчитывается около 26 разновидностей штатных панелей приборов. Каталожные… Подробнее

34 922 8Есть опрос

На автомобили Lada Granta и Lada Kalina 2 поколения устанавливаются однотипные панели приборов. К задней панели щитка подключена 32-пиновая колодка, в которой задействовано 26 проводов.

Назначение контактов колодки X1 комбинации приборов (артикул 21900-3801010-20) представлена в таблице: Контакт… Подробнее

27 983 0Есть опрос

В зависимости от года выпуска на Lada Priora завод устанавливал комбинацию приборов разного типа. Первые были без навигации и без CAN (такие приборные панели устанавливались также на Lada Kalina), затем с навигацией, но без CAN, а в последние года выпуска начали устанавливать щитки приборов с… Подробнее

72 287 1Есть опрос

Перепаял в подсветке дисплея комбинации приборов на Гранте зеленые светодиоды на белые SMD2835 и подключил дисплей от зажигания, так как было плохо видно днем.

Все нормально работает, днем видно хорошо, но теперь ночью слепит. Задался вопросом «Как сделать регулировку яркости дисплея с… Подробнее

25 937 17

Для активации индикации температуры наружного воздуха, температуры охлаждающей жидкости (для Lada Kalina и Granta) или круиз-контроля и ограничителя скорости (для Lada Vesta) прошивку комбинации приборов обновляют. Перед этим рекомендуется сделать резервную копию (бекап или дамп) штатной прошивки…. Подробнее

30 446 29Есть опрос

Индикатор аварийного состояния тормозной системы должен загораться красным цветом при включении зажигания и гаснуть через 2 секунды после запуска двигателя.

Длительное горение лампы при работающем двигателе свидетельствуют о включенном стояночном тормозе (ручнике) или падении уровня тормозной… Подробнее

51 973 0Есть опрос

На автомобилях Лада Гранта и Калина в комплектации «Люкс» может устанавливаться комбинация приборов с навигацией. Если в ходе эксплуатации стрелка, указывающая местоположение, зависает, то возможная причина неисправности в дефекте комбинации приборов. АВТОВАЗ меняет ее по предписанию №62-15…. Подробнее

11 112 0Есть опрос

После очередного обновления Приоры в салон машины начали ставить рестайлинговую приборную панель.

По центру стал располагаться большой дисплей, на котором может отображаться не только информация бортового компьютера, но и навигация. Расскажем, как поменять старую комбинацию приборов на Приоре или… Подробнее

152 208 43Есть опрос

Приборную панель Гранты или Калины можно назвать современной. Подтверждением этому может быть не только ее внешний вид, но и использование для подсвечивания показаний и индикаторов светодиодов, а не ламп. Рассмотрим, каким образом можно изменить штатный зеленый цвет подсветки щитка приборов. Какие… Подробнее

114 622 14Есть опрос

АВТОВАЗ оснастил люксовые версии Калины и Гранты круиз-контролем и ограничителем скорости.

К сожалению, на более простых комплектациях (например, «норма») такой полезной опции нет, но ее можно установить своими руками. Штатный круиз-контроль можно установить на модели Лада Гранта или Калина 2 с… Подробнее

135 617 60Есть опрос

Владельцы моделей Лада Гранта и Калина в комплектациях «стандарт» не застрахованы от случая, когда аккумулятор может быть полностью разряжен из-за того, что уходя, забыли выключить габариты или ближний свет фар. На более дорогих версиях автомобилей в этом случае звучит предупреждающий сигнал…. Подробнее

27 519 2Есть опрос

Сталкивались с проблемой, когда в панели приборов не показывается температура наружного воздуха? Даже после установки датчика значения не выводятся на экран.

Чтобы исправить этот недостаток предлагается обновить прошивку приборной панели автомобилей Лада Гранта и Калина 2. Сначала выясняем, какой… Подробнее

171 514 594Есть опрос

В ходе эксплуатации автомобиля подсветка панели приборов автомобиля может перегореть, из-за чего часть показаний теряют подсветку. Разбирать для этого «приборку» не нужно. В этой инструкции рассказывается о том, как поменять лампочки на панели приборов «Приоры» или… Подробнее

58 911 2Есть опрос

На Лада Приора и Лада Калина завод-изготовитель устанавливал комбинации приборов разных производителей (VDO, Счетмаш и Автоприбор).

Вне зависимости от автомобиля и производителя инструкция по снятию приборной панели аналогичная. Потребуется: плоская и крестовая отвертки. Порядок действий:… Подробнее

12 923 0Есть опрос

На комплектациях «Стандарт» автомобилей Лада Калина 2 и Лада Гранта температура на панели приборов не показывается. Однако доработать машину в этом плане совсем не трудно. Расскажем о том, как установить датчик температуры наружного воздуха и подключить его к комбинации приборов этих… Подробнее

97 860 7Есть опрос

В зависимости от комплектаций и времени выпуска автомобилей Лада Калина 2 и Лада Гранта прошивка приборной панели может различаться.

От ее версии зависит некоторые возможности, например, установить внешний датчик температуры. Артикул комбинации приборов Версия ПО Звуковое сопровождение указателей… Подробнее

48 762 19Есть опрос

Владельцы, желающие установить на Лада Калина 2 или Лада Гранта противотуманные фары (ПТФ) сталкиваются с тем, что индикация включения передних ПТФ на панели приборов отсутствует. Видимо АВТОВАЗ решил, если в данной комплектации на автомобиле нет передних ПТФ, то и индикация на комбинации приборов… Подробнее

46 993 10Есть опрос

Разборка панели Лада Гранта или Лада Калина 2 производится в случае ее ремонта или доработки.

Потребуется: снять приборную панель, приготовить плоскую отвертку и вилку. В первую очередь демонтируем заднюю крышку, отщелкнув фиксаторы по ее периметру. Чтобы снять стрелки потребуется аккуратно… Подробнее

24 576 1Есть опрос

Перед тем, как сделать тюнинг автомобиля или что то доработать приходится сначала демонтировать деталь. Щиток приборов также подвергается изменениям, например, заменяют подсветку, устанавливают колодцы или накладки. Большое количество технических решений от Лада Гранта перекочевало на Лада Калина… Подробнее

51 510 0Есть опрос

Комбинация приборов Лада Приора/Калина предназначена для отображения характеристик движения, текущего состояния систем автомобиля, обеспечивающих безопасность движения, а также правильность эксплуатации всего автомобиля в целом.

Если вы начинающий водитель, то это описание приборной панели поможет… Подробнее

592 413 0

Спидометр предназначен для определения мгновенной скорости транспортного средства. Если спидометр не работает, то ездить на автомобиле запрещено правилами дорожного движения. Статья посвящена решению проблемы, когда стрелка скорости автомобиля лежит на нуле, беспорядочно прыгает и дергается или ее… Подробнее

139 556 62Есть опрос

В случае появления неисправностей в работе автомобиля электронный блок управления (ЭБУ) двигателем запоминает ошибки в памяти.

В дальнейшем ошибки ЭБУ Калины можно прочитать с помощью бортового компьютера или специального оборудования для диагностики автомобиля. Кроме кодов ошибок контроллера есть… Подробнее

716 718 79Есть опрос

Комбинация приборов Лада Гранта и Лада Калина 2 поколения предназначена для отображения характеристик движения, текущего состояния систем автомобиля, обеспечивающих безопасность движения, а также правильность эксплуатации всего автомобиля в целом. Далее рассмотрим описание приборной панели Лада… Подробнее

412 320 16

Многие водители воспринимают датчики на приборной панели как должное, пока они не перестанут работать. Конечно, автомобильные датчики очень полезны. Приборы могут многое рассказать о состоянии вашего автомобиля. Итак, когда не работают датчики автомобиля , вам обязательно стоит выяснить причины.

Но что, если один или несколько датчиков перестанут работать? Что вы можете с этим поделать? Должны ли вы оставить это на усмотрение экспертов или вы можете сделать это своими руками? Получите все ответы, которые вы ищете, прямо в этой статье от Philkotse.com :

Неработающие датчики
Если один из датчиков в вашем автомобиле перестает работать, это может быть вызвано одной из двух причин. Это может быть либо неисправный датчик, либо проблема с самим датчиком. Но также может случиться так, что все датчики перестанут работать одновременно. Это может быть вызвано неисправностью комбинации приборов или перегоревшим предохранителем и требует ремонта комбинации приборов .
Но мы хотим быть тщательными, поэтому мы перечислили несколько причин сценариев для лучшего понимания. Проверьте каждый и посмотрите, что относится к вашей ситуации.
>>> Ознакомьтесь: Руководство для покупателя: Понимание 4 распространенных счетчиков и датчиков автомобиля
Сценарий 1: Приборная панель вообще не работает
Как указано выше, неисправная комбинация приборов и перегоревший предохранитель общие причины. Они применимы только в том случае, если вы уверены, что ни один датчик в вашем автомобиле не работает.
Также может быть проблема с частью, которая питает комбинацию приборов вашего автомобиля. Эта часть называется регулятором напряжения. Если вы считаете, что ваши датчики дают низкие показания или ошибочны, это может быть причиной.
Это также может быть вызвано возможными проблемами с проводкой. Вы можете смело предположить это, если датчики показывают максимально возможные показания. Другой возможной причиной этого является неисправность регулятора напряжения прибора.
Существует множество конфигураций и конструкций приборных панелей. Если случается так, что все ваши датчики перестают работать одновременно, проблема вызвана только двумя причинами. Либо проблема с проводкой, либо проблема с предохранителем.
Не работает панель приборов и перегоревший предохранитель — распространенные причины, по которым не работают все датчики автомобиля
>>> Для справки: 3 вещи, которые вы могли не знать о плавкой вставке и автомобильных предохранителях
Первым шагом в диагностике этой проблемы является определение предохранителя, подключенного к датчикам или комбинации приборов. Когда вы поворачиваете ключ, должно быть питание с обеих сторон предохранителя. Вы можете использовать мультиметр или недорогую контрольную лампу, чтобы проверить это.
Вы также можете доставить свой автомобиль к автомеханику, если не знаете, что делать. Если с вашим предохранителем все в порядке, следующее, что вы или ваш механик должны сделать, это проверить мощность отдельных датчиков. Обычно для этого требуется снять комбинацию приборов. Это может отнять у вас много времени и сил.
Перегоревшая лампочка обычно является причиной того, что приборная панель не работает.
Это потому, что вам нужно будет снять несколько декоративных элементов здесь и там. Вам также нужно будет открутить кластер, чтобы снять его. Уровень сложности этой задачи сравним с установкой новой магнитолы в машину. С учетом сказанного вы можете с уверенностью предположить, что если вы сможете это сделать, эта задача также будет для вас выполнимой.
Сценарий 2: Один независимый манометр не работает
В подобных случаях проблема может заключаться в манометре, датчике или проводке. Это предположение наиболее применимо, если ваш датчик охлаждающей жидкости, давления масла или газа не работает идеально. Это также может быть причиной неправильной работы упомянутых датчиков.
Если ваш спидометр не работает, это может означать, что у вас сломана шестерня. Это также может быть вызвано обрывом кабеля. Спидометры на самом деле являются уникальным типом датчиков. Многие производители используют физические кабели, а не датчики.
>>> Также проверьте: Как починить неработающий датчик газа в вашем автомобиле
Если не работает один датчик, проблема может быть в датчике, датчике или проводке
Сценарий 3: один или несколько сигнальных индикаторов на приборной панели автомобиля не работают
Перегоревшая лампочка обычно является причиной таких сценариев. Обычно это происходит, если одна или несколько сигнальных ламп не загораются даже после поворота ключа.
Если ни одна из сигнальных ламп не работает, это может указывать на другие проблемы. Можно пойти и проверить предохранители. Убедитесь, что вы проверили те, которые ведут к комбинации приборов, прежде чем проверять в другом месте.
Также может случиться так, что контрольные лампы загорятся и будут гореть даже после того, как двигатель будет продолжать работать. Когда это происходит, это обычно означает, что есть проблема с этой конкретной системой.0016
>>> Для справки: 6 важных автомобильных предупреждающих знаков на приборной панели.
Что делать, если моя приборная панель и индикаторы не работают?
Если ваша приборная панель, датчики и индикаторы не работают, это может быть потенциальной проблемой заземления. Прежде чем сделать это, убедитесь, что вы исчерпали все усилия и тщательно проверили все вышеперечисленное.
Если ваша приборная панель, датчики и индикаторы не работают, это может быть потенциальной проблемой заземления
Если хотя бы одна комбинация приборов не заземлена должным образом, вы заметите, что индикаторы на приборной панели и датчики перестают работать в определенное время. Вы можете легко проверить заземление, заглянув под приборную панель и используя фонарик. Однако в большинстве случаев вам, скорее всего, придется снять комбинацию приборов вашего автомобиля.
Это вся необходимая информация о неработающих автомобильных датчиках. Мы надеемся, что наша статья окажется для вас полезной.
Подробнее полезно советы по вождению на Philkoste.com
обслуживание автомобилей автомобильные датчики
Ханна Санчес
Автор
Ханна является одним из самых конкурентоспособных пловцов в стране в течение своего дня. Вскоре она обнаружила в себе страсть и к автомобильной промышленности. В настоящее время она уравновешивает свою страсть писательством и коучингом.
Просмотреть еще
Последние сообщения
Что заставляет приборные панели перестать работать? [Отвечено] – ИСС Автомобильные Решения
В нормальных условиях панель приборов служит в течение всего срока службы автомобиля. Однако это не всегда так. Иногда измерительный кластер может выйти из строя раньше. Из-за чего это происходит?
Мы можем назвать 5 распространенных причин отказа кластера датчиков:
Износ
Как и все детали, датчики со временем изнашиваются. Они рассчитаны на весь срок службы автомобиля. Тем не менее, иногда некоторые компоненты изнашиваются рано. Например:
Перегорели контрольные лампы комбинации приборов
Корродированные или отсоединенные провода
Застрявшие иглы манометра
Перегорела задняя подсветка спидометра (или темные пятна)
Неисправность ЖК- или светодиодных экранов (например, блеклые цифры или буквы)
Чрезмерная вибрация
Вы ездите на автомобиле по бездорожью? Или вы часто ездите по плохим дорогам? Если у вас неисправный приборный блок, причиной может быть чрезмерная вибрация. Чрезмерная вибрация может ослабить соединения на печатной плате (платах) внутри кластера.
Неисправность механического спидометра
В некоторых датчиках, таких как спидометр, одометр и тахометр, используются маленькие шестерни. Эти маленькие шестерни могут со временем изнашиваться, что приводит к механическому отказу манометра(ов).
Всплески напряжения
Неисправный генератор может вызывать скачки напряжения. Когда генератор переменного тока имеет слабый провод входного или выходного напряжения, он будет создавать всплески напряжения. Это происходит потому, что при плохом контакте входного или выходного провода регулятор включит генератор переменного тока на полную зарядку. Это приводит к резкому скачку напряжения. В некоторых случаях обмотки генератора могут насыщаться. Когда связь восстанавливается, происходит электромагнитный коллапс энергии. Это создает скачок напряжения.
Внезапный скачок напряжения может повредить электрические компоненты автомобиля. Это включает в себя калибровочный кластер.
Перегоревший предохранитель
Иногда приборная панель в порядке, и проблема заключается в перегоревшем предохранителе. В этом случае вам нужно будет только заменить предохранитель.
Что делать, если неисправен только один спидометр?
У вас есть только один неисправный манометр? Есть много возможных причин этого. Самые распространенные из них:
Неисправный предохранитель только для этого датчика
Короткое замыкание в проводе
Износ манометра (распространено в старых автомобилях)
Слабое соединение
В этом случае вполне вероятно, что остальная часть блока датчиков в порядке. Можно (и дешевле) заменить только неисправный манометр. Мы предлагаем специализированный ремонт по почте. Это означает, что вы можете отправить нам свой блок датчиков по почте, и мы заменим вам неисправные датчики.
Как определить проблему с блоком датчиков
Если вы хотите точно знать, что не так с вашей приборной панелью, вы можете предпринять следующие шаги:
Проверить предохранитель
Предохранитель проверить проще всего, поэтому вы должны сделать это в первую очередь, чтобы исключить его. Для этого:
Найдите блок предохранителей
Либо в моторном отсеке, либо в боковой панели перед левым коленом водителя
Проверить все предохранители комбинации приборов
В большинстве современных автомобилей имеется только один предохранитель на всю деталь
Осмотрите предохранители на наличие повреждений, таких как:
Сажа
Оборванные металлические провода
Если предохранитель неисправен, скорее всего, приборная панель в порядке. Вам просто нужно заменить предохранитель. Если новый предохранитель снова перегорает, то проверьте проводку, ведущую к кластеру. Вы также можете проверить, нет ли проблем с самим кластером.
Проверьте провода и соединения
Возможно, повреждена проводка и/или соединения. Для проверки проводов и соединений:
С фонариком осмотрите все провода, подключенные к приборной панели
Ищите на наличие потертостей, поломок или других типов повреждений
Осмотрите все соединения
Ищите люфты и любые повреждения
Проверка комбинации приборов
Если все остальное выглядит хорошо, проблема может заключаться в приборной панели. Вот что нужно проверить:
Мощность на приборной панели
Провод заземления на наличие повреждений или ослабления крепления
Лампы и мониторы
Если вы не уверены, что не так с вашей приборной панелью, проще заменить ее. Выявление причины проблемы может быть трудным и трудоемким.
