Как отрегулировать кулису КПП на ВАЗ-2110: фото и видео, алгоритм

Коробка передач на ВАЗ-2110 иногда начинает барахлить. Если пренебрегать уходом и обслуживанием этого узла автомобиля, то можно получить множество неполадок в работе КПП. Как правило, это неточности в переключении передач, характерное «выбивание» передачи, хруст и лязганье при манипуляциях с рычагом коробки. Некоторые автовладельцы считают, что все эти симптомы свидетельствуют о выходе из строя коробки передач.

Содержание

1 Для чего нужна кулиса КПП
- 1.1 Когда кулиса нуждается в регулировке?
2 Подготовка к регулировке кулисы
- 2.1 Первый способ регулировки
- 2.2 Второй способ регулировки
- 2.3 Третий способ регулировки
3 Почему регулировка не помогает?
4 Видео о том, как навсегда избавиться от дребезга рычага КПП

Для чего нужна кулиса КПП

На самом деле, чаще всего КПП находится в исправном состоянии, но может выйти из строя кулиса.

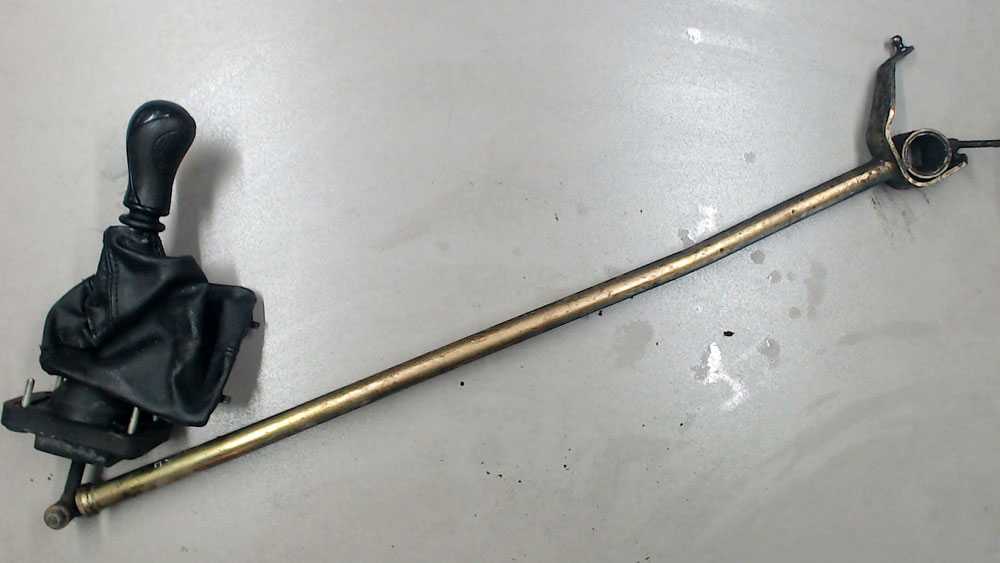

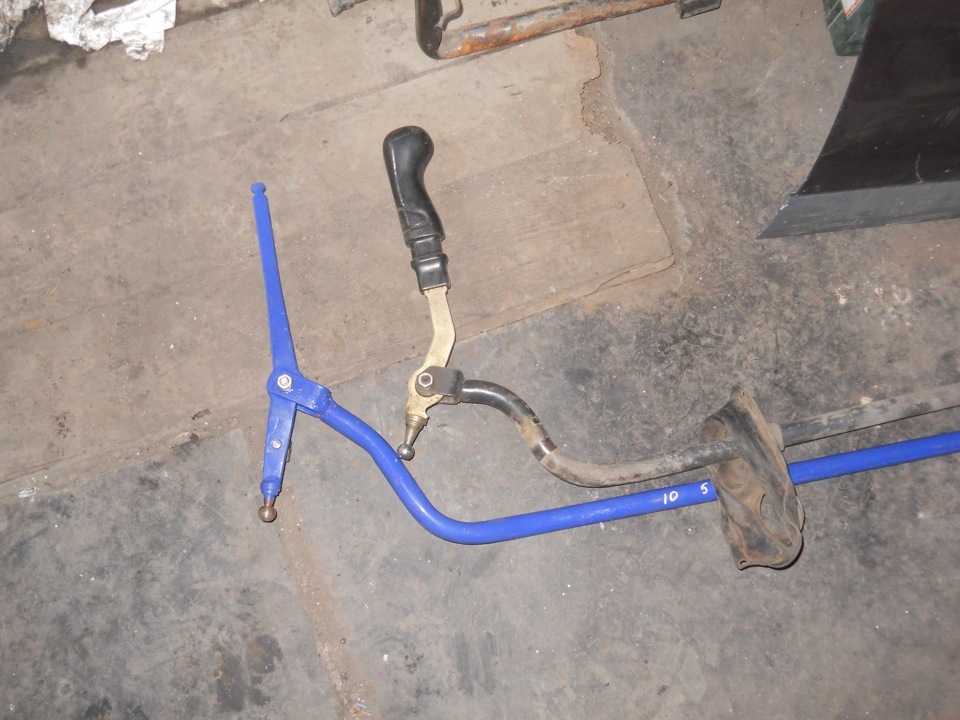

Кулиса в сборе.

Можно заменить узел на новый, а можно обойтись грамотной регулировкой кулисы. Регулировка этого элемента поможет устранить неполадки, и убедиться в том, что проблема связана именно с кулисой КПП. Бывает так, что автовладелец начинает просто менять один узел за другим, не разобравшись в проблеме, тратя при этом деньги и время безрезультатно.

Сама кулиса КПП предназначена для того, чтобы скорости не переключались самопроизвольно. Бывает так, что от неправильной или сбившейся регулировки вся система трансмиссии начинает работать некорректно и может даже выйти из строя. Поэтому нужно уметь делать регулировку кулисы КПП своими руками, тем более что эта процедура не представляет собой ничего сложного.

Когда кулиса нуждается в регулировке?

Устройство механизма переключения передач.

Процедуру регулировки кулисы КПП рекомендуется проводить в следующих случаях:

После того, как будет произведена замена или снятие КПП на автомобиле.
При ослаблении хомутов фиксации.
Если менялся карданчик.
Если кулиса начинает проворачиваться на своём шарнире.

Хотя визуально может казаться, что кулиса находится на своём месте, даже минимальное смещение кулисы может привести к некорректной работе коробки переключения передач. Бывает так, что достаточно подтянуть кулису к карданчику на 1 мм, после чего все функции КПП восстановятся.

Подготовка к регулировке кулисы

На старом автомобиле лучше заранее смазать проникающим составом узел крепления кулисы.

Перед началом работ по регулировке, нужно подготовить место и произвести следующие подготовительные мероприятия:

Машину требуется поставить на яму.
Ручной тормоз нужно затянуть до упора.
В обязательном порядке требуется установить противооткатные упоры.

Для более быстрого и качественного процесса регулировки, все работы лучше выполнять с помощником. Сам процесс может происходить несколькими способами.

Первый способ регулировки

Для регулировки нужно ослабить хомут, соединяющий привод кулисы с карданчиком.

Данный способ самый простой. В этом случае кулиса КПП регулируется по задней скорости. В первую очередь нужно ослабить хомут, после чего включается задняя скорость. Потом нужно расположить рычаг в нужном для вас положении. После этого хомут затягивается, и проверяется работа всего механизма.

Если с первого раза не получиться, нужно прислушиваться к стукам и трескам при переключении. Они должны либо уменьшиться, либо увеличиться. В соответствии с этим, нужно располагать рычаг в нужном направлении. Если все манипуляции не приводят к желаемому эффекту, нужно прибегнуть к другому способу регулировки.

Второй способ регулировки

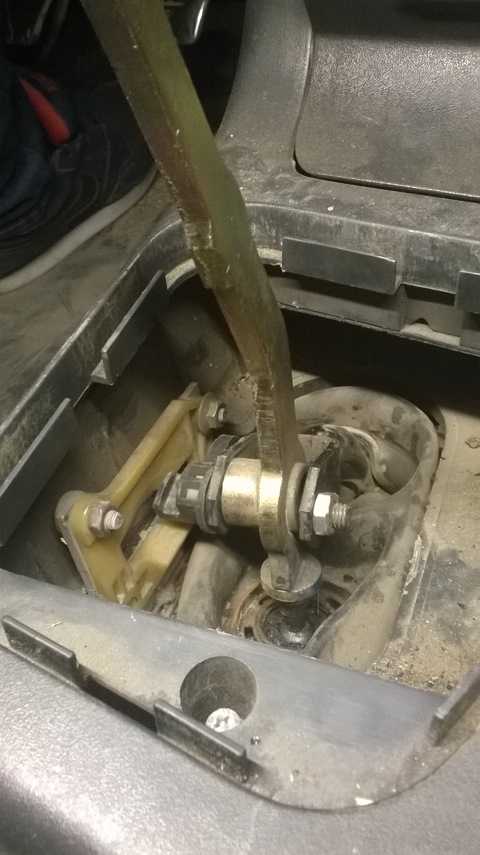

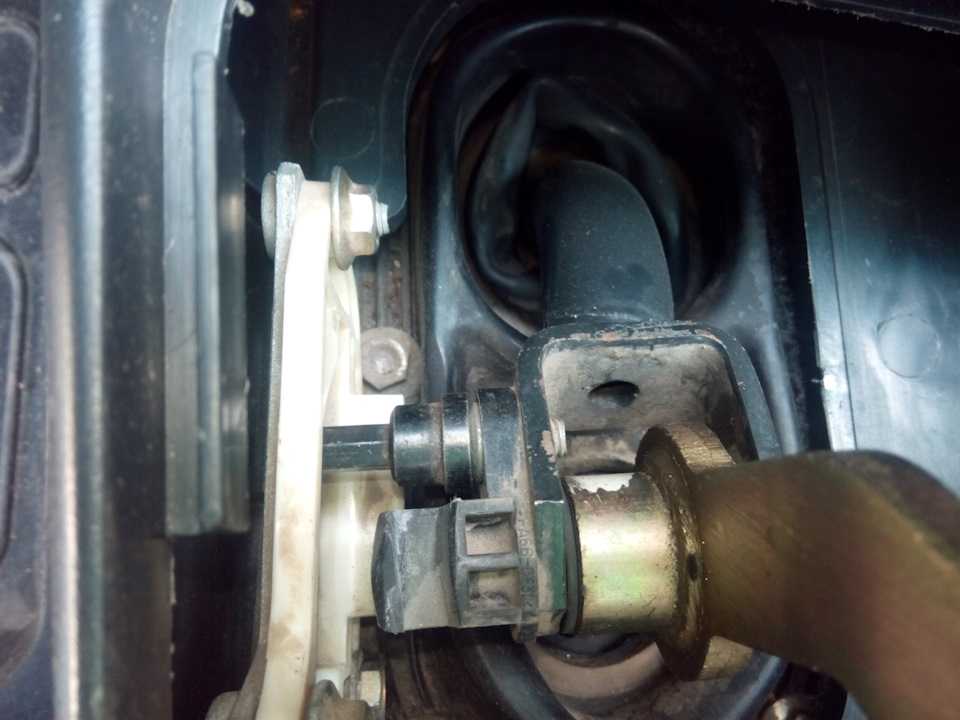

Рычаг переключения передач должен упираться в стопорную пластину (на фото она из светлого пластика).

Этим способом пользуются в том случае, если первый не привёл к нужным результатам. При его использовании можно более чётко расположить рычаг КПП. Этот способ заключается в следующем:

Рычаг КПП переключается на первую скорость.
Хомут кулисы полностью ослабляется.
Далее нужно поворачивать привод самой кулисы против часовой стрелки до тех пор, пока рычаг не упрётся в стопор задней скорости.
Хомут кулисы затягивается.
Затягиваем гайку крепления хомута, исключая сдвиг тяги в процессе эксплуатации.
Проверяется работа КПП.

Бывает так, что у некоторых автомобилей ВАЗ-2110 нет пластикового фиксатора ограничителя, поэтому регулировка в этом случае проводится не на первой передаче, а на «нейтралке».

Третий способ регулировки

Этот способ довольно сложный, так как предполагает расчёт глубины выноса кулисы КПП на кардан. За счёт этого можно точно рассчитать и отрегулировать положение рычага в нейтральном положении. Бывает так, что при недостаточно точном расчёте, всем манипуляции приводят лишь к появлению дребезжания при переключении передач.

Если регулировка любым из вышеперечисленных способов не приводит к желаемым результатам, возможно несколько вариантов решения проблемы:

Сделать диагностику на СТО, чтобы убедиться в том, что проблема именно в кулисе КПП.
Можно заменить кулису КПП.
Можно обратиться к специалистам, которые отрегулируют кулису самостоятельно.

Почему регулировка не помогает?

Бывает что, несмотря на регулировки, кулиса всё равно дребезжит.

Эту проблему можно решить, установив специальную пружину на кулису. Она будет удерживать рычаг, устраняя дребезжание.

Видео о том, как навсегда избавиться от дребезга рычага КПП

Кулиса на ВАЗ 2110: замена своими руками, установка короткоходной, ремонт

Содержание:

Признаки поломки
Регулировка
Ремонт

Многие неопытные водители начинают паниковать и говорить о поломке коробки переключения передач, хотя на самом деле виновником неполадки выступает кулиса.

Практика показывает, что замена и ремонт — это редкие, не особо распространенные меры. Намного чаще сложившаяся ситуация заставляет просто выполнить регулировку кулисы.

Но сегодня мы поговорим не только про регулировку, но также расскажем об особенностях доработки, ремонта и замены данного элемента.

Расположение элемента

Признаки поломки

На самом деле определить, что виновником всех бед выступает именно кулиса, не сложно. Ведь существует ряд характерных признаков, которые на это указывают.

Вы можете готовиться к работе по регулировке или замене кулисы, если:

Первая передача не хочет упорно включаться или же выключаться, переходить в другое положение;
При включении первой передачи изначально ручка КПП ведет себя нормально, но затем коробка самопроизвольно перескакивает на заднюю передачу;
Вы не можете включить первую и/или пятую передачу, в то время как с переходом на остальные скорости проблем не возникает.

При первых же признаках неполадки следует отправиться на СТО или в собственный гараж для устранения поломки.

Признак поломки	Пояснение
На рычаге коробки передач появился люфт	Вероятнее всего износилась кулиса. В этой ситуации решить проблему можно только путем замены изношенного элемента
Звон кулисы	Встречается чаще всего при проблемах коробки на ВАЗ 2110. Вызван звон может быть дефектами при заводском производстве, либо выполнением некачественного ремонта
Скорость на КПП тяжело включается, ее выбивает	В такой ситуации можно попробовать два метода — регулировка и замена. Если регулировка не помогла, меняйте элемент
Вместо первой передачи включается задняя	С рычагом все нормально, а вот кулиса вас подвела. Проводите замену. Хотя может помочь и ремонт с помощью ремкомплекта
Рычаг чрезмерно вибрирует	Проверьте состояние шарниров ручки вашей коробки передач. Скорее всего, в них возник серьезный люфт

Регулировка

Теперь поговорим о том, как можно кулису отрегулировать, если она подает первичные признаки неисправности.

Первым делом постарайтесь всеми правдами и неправдами включить первую передачу.
Установите машину на эстакаде, включите ручной тормоз, подставьте дополнительные опоры под колеса, чтобы избежать движения автомобиля.
Не выключайте первую передачу на коробке.
Внизу найдите хомут, который удерживает кулису, фиксирует его. Для этого придется залезть под капот. С поиском коробки передач у вас не должно возникнуть проблемы. Хомут нужно ослабить.
Теперь возвращайтесь в салон. Ваша задача — сдвинуть рычаг коробки максимально влево. Если начнете дергать ручку вперед или назад, кулиса с большой долей вероятности соскочит.

Вам это не нужно.
Возвращайтесь под автомобиль, обратно затягивайте хомут.
Во множестве случаев хватает простого смещения кулисы относительно карданчика буквально на несколько миллиметров.

При регулировке обратите внимание на состояние карданчика. Он может потребовать замены в случае износа.

Работа кипит

Доработка

Сейчас многие владельцы ВАЗ 2110 обсуждают возможности доработки, усовершенствования коробки переключения передач путем замены кулисы со стандартной на короткоходную.

Короткоходка является результатом самостоятельного тюнинга. Проводить подобную работу или нет, решайте сами. Но с точки зрения эффективности работы КПП, установка короткоходной кулисы идет только на пользу, поскольку передачи начинают переключаться более четкое.

Короткоходка

Чтобы установить себе короткоходку, не обязательно полностью демонтировать штатный вариант.

Для этого вам необходимо выполнить несколько операций:

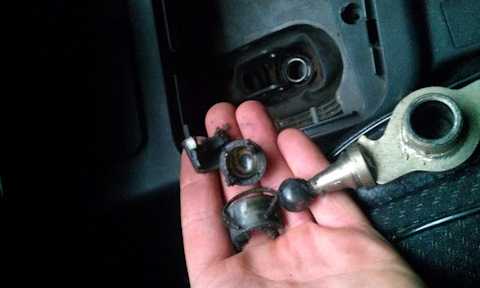

Нужно просто разобрать шаровую опору с внешней стороны;
Далее разжимается металлическое кольцо опоры и разводятся лапки, выполненные из пластмассы;
Так выйдет шар;
Теперь отключается от опоры тяга, и к тяге приваривают небольшой кусочек трубы и кусочек листового металла хорошей прочности;
Обязательно поднимите вверх шарнир с крючком, иначе ошибочных включений скоростей будет не избежать.

Установка короткоходки повлечет за собой необходимость прикладывания большего усилия при включении той или иной передачи. Но с другой стороны, переключение становится четким и плавным. Потому решайте сами, с каким вариантом вам будет лучше — стандартным или короткоходным.

Ремонт

Вне зависимости от того, что именно вы будете делать с кулисой — ремонтировать, регулировать или менять, вам все равно потребуется разобрать данный узел.

Разборка выполняется следующим образом.

Снимите кожух с ручки вашей коробки переключения передач.
Установите автомобиль на яму, либо поднимите переднюю часть с помощью домкрата.
Демонтируйте переднюю консоль. Она удерживается на крепежных болтах.
Теперь снимите саму кулису. Для ее фиксации в АвтоВАЗ использовали 6 болтов в случае с моделью ВАЗ 2110.
Проводя демонтажные работы, обязательно изучайте состояние всех элементов.

Отогнув пыльник, вы откроете себе доступ к опоре, сальнику и карданчику.

Меняем пыльник

Теперь что касается ремонта. На этот счет может быть несколько рекомендаций, в зависимости от текущего состояния узла и его компонентов.

В лучшем случае ремонт потребует применения ремкомплекта для кулисы. Стоит он немного.
Если деформировалась втулка, ее потребуется заменить на новую.
Проверьте отверстие оси рычага на предмет износа.
Убедитесь, что у карданчика нет люфта. В противном случае обычным ремокомплектом уже не обойтись, то есть потребуется полная замена всей кулисы.
Не редко виновником постороннего шума, дребезжания при переключениях скоростей на коробки передач становится подушка кулисы. Поменять ее достаточно просто, а провести операцию по силам даже новичку.

Замена сальника

Достаточно часто владельцы ВАЗ 2110 сталкиваются с ситуацией, когда после стоянки под машиной они обнаруживают следы масла. Варианта здесь два — износился масляный фильтр или возникли проблемы с сальником.

По мере замены сальника вы сможете параллельно произвести осмотр и смену таких элементов как подушка, карданчик, пыльник.

Демонтажные работы

Но давайте обо всем по порядку. Первым делом проверьте, действительно ли это сальник, а не фильтр. Если с фильтром все хорошо, тогда загоняем автомобиль на яму или находим другой способ оказаться под днищем вашего ВАЗ 2110. Предварительно не лишним будет посмотреть видео материалы относительно сложившейся у вас ситуации.

Внимательно осмотрите пыльник. Если из коробки передач через сальник вытекает масло на вашем авто, его следы обязательно останутся на пыльнике.
Отогните пыльник. Так вы сможете добраться до карданчика, отсоединить его и получить доступ к манжете.
Демонтировать карданчик сначала нужно от рычага, а уже потом от самой кулисы. Не наоборот.
Карданчик снят, потому двигаемся к сальнику.
Манжета с коробки переключения передач снимается при помощи крючка и шила. Потому заранее позаботьтесь о наличии этих инструментов у вас под рукой.
Теперь на место старого сальника устанавливается новый. Народные умельцы приспособились использовать обычную крышку от пластиковых бутылок. Если приноровиться, то получается очень легко менять сальник.
Выполнив замену элемента, верните все демонтированные компоненты на свои места. Если некоторые из них нуждаются в замене или уже заметны следы износа, лучше поменять сразу. Вряд ли вам захочется через пару недель повторять ту же операцию и валяться под собственным автомобилем.

Ремонт не даст желаемого результата, если регулировка была проведена с допущением ошибок. Чтобы сделать все аккуратно и грамотно, воспользуйтесь помощью напарника. Один будет работать под автомобилем, второй подсобит из салона.
