Как проверить бензонасос на ваз 2112 инжектор 16 клапанов: Не работает и не качает бензонасос на ВАЗ-2112 инжектор 16 клапанов
Содержание статьи
Что такое бензонасос и принцип его работы
Предназначение бензонасоса кроется в поступлении топлива к двигателю автомобиля из топливного бака. Поскольку двигатель с бензобаком находятся по разные стороны друг от друга, без бензонасоса поступление топлива невозможно.
Существует два типа бензонасосов: механические и электрические. Механический бензонасос можно встретить в автомобиле карбюраторного типа. В карбюратор топливо должно подаваться под низким давлением. Электрические бензонасосы специально предназначены для топливных систем с инжекторным типом подачи топлива (форсунки).
Механический бензонасос прикрепляется снаружи топливного бака, а электрический — внутри. В некоторых двигателях предусмотрено сразу два бензонасоса: один из них работает на больших объёмах и при низком давлении внутри бака с топливом, а другой — на малых объёмах и при высоком давлении, находясь около двигателя или на нём.
Дополнительно рекомендуем прочитать статью нашего эксперта, в которой рассказывается о том, что такое регулятор давления топлива и как его ремонтировать.
Механические бензонасосы засасывают топливо из бака в двигатель. Расстояние между насосом и карбюратором небольшое. Благодаря этому они могут работать под низким давлением. Принцип работы электрических бензонасосов основан на проталкивании топлива в двигатель. Работа такого насоса контролируется электронной системой автомобиля.
При этом контроле принимается в расчёт положение дросселя, соотношение топлива и воздуха и содержание выхлопных газов. Электрические бензонасосы быстро нагреваются и сильно шумят из-за того, что работают под давлением. Из-за этого их размещают в топливном баке, так как оно заглушает шум и охлаждает насос.
Бензонасос запускается с помощью электродвигателя. После поворота замка зажигания на включение из бортового компьютера подаётся сигнал на запуск бензонасоса. Электрический заряд поступает в бензонасос. Мотор вращается в течении нескольких секунд, за это время в топливной системе создаётся необходимое давление. В случае, если в течении двух секунд сигнал не подаётся в бортовой компьютер, происходит автоматическое отключение бензонасоса.
Если аварийное отключение не произошло, топливо поступает в бензонасос через трубочку и выходит из него через односторонний клапан. Далее оно попадает в топливный фильтр, который задерживает частички мусора и грязи, и только после этого очищенное топливо поступает в двигатель. Бензонасос прекращает свою работу одновременно с двигателем.
Давление является важнейшим для бензонасоса параметром, влияющим на количество впрыскиваемого в двигатель топлива. За стабильность подачи топлива отвечает редуктор.
Признаки неисправности бензонасоса
С помощью этих признаков вы сможете определить, что не качает бензонасос.
- Самый распространённый из признаков неисправности бензонасоса — это прерывистое движение автомобиля. Автомобиль во время движения начинает то резко замедляться, то ускоряться. Равномерное движение автомобиля обеспечивается непрерывной подачей топлива.
- Вторым по распространенности признаком являются плавающие обороты двигателя на холостом ходу. Таким образом вы можете определить неисправность бензонасоса ещё до начала движения.
- Двигатель запускается с трудом или не заводится вообще. Довольно часто это происходит из-за того, что бензонасос полностью вышел из строя. Признак является не самым распространённым, так как причина того, что двигатель не заводится, может крыться в самых разных неисправностях.
- Ухудшается динамика автомобиля. Когда вы давите педаль газа до отказа «в пол», автомобиль дёргается или вообще не реагирует на перемещение педали. В этом случае неисправность может крыться далеко не в педали, а в бензонасосе.
Не стоит забывать, что все перечисленные выше признаки не являются стопроцентными. Такие неисправности могут быть вызваны выходом из строя других различных деталей двигателя. Обороты двигателя вполне могут плавать из-за неисправности датчика массового расхода воздуха или датчика положения дроссельной заслонки.
Такие неисправности чаще всего возникают из-за низкого качества топлива или непрочищенных форсунок.
Причины неисправности бензонасоса
Если причина неисправности кроется в бензонасосе, то это не всегда означает, что он неисправен. Неисправность может находиться в одном из его агрегатов и деталей. Например, может перегореть предохранитель. Он расположен в блоке предохранителей, причём у каждого автомобиля его расположение может быть различно. Узнать о его расположении можно из инструкции по эксплуатации. Чаще всего он находится под капотом или слева от руля со стороны водителя.
Бензонасос, как и любое другое устройство, со временем подвергается износу и выходит из строя. Если существует подозрение, что бензонасос неисправен, следует немедленно провести его диагностику.
Как проверить работу бензонасоса?
Для начала стоит проверить предохранитель. Для этого ознакомьтесь в инструкции с его местонахождением. Далее стоит проверить напряжение на насосе. Перед этим обязательно убедитесь, всё ли в порядке с аккумуляторной батареей. Напряжение на клемме бензонасоса необходимо проверять с помощью мультиметра или тестера. В руководстве по эксплуатации всегда указывается необходимое напряжение.

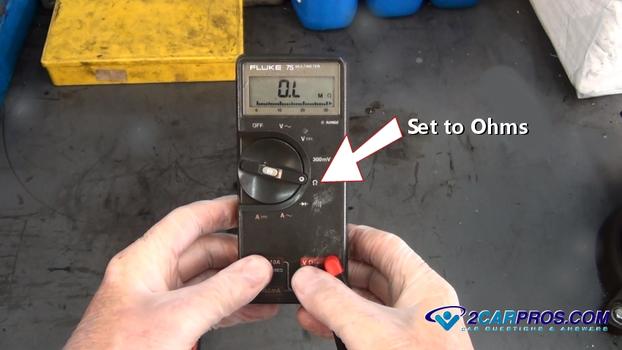

С помощью тестера проверьте поступление напряжения на предохранитель. Зачастую в этом месте происходит обрыв электроцепи.
Если поиски не дают результата, то напряжение стоит проверить на самих контактах. Все контакты должны быть на месте и подключены к массе. Обрыв контакта или его окисление приводит к отказу системы бензонасоса. Если обрыва контактов не обнаружено, но напряжение падает больше, чем на 1 вольт, то дело в проводке или в окислении контактов. В проводке при этом не должно быть короткого замыкания.
Если, проверив напряжение, контакты и предохранитель, вы не обнаружили проблем, значит она кроется в самом бензонасосе. В таком случае бензонасос скорее всего потребует замены. На практике же чаще всего оказывается, что замена — это крайняя мера. Сперва стоит попробовать провести восстановление и протестировать бензонасос ещё раз.
Перед тем, как проверить топливный насос, нужно вспомнить, что, как упоминалось выше, давление является наиболее важной характеристикой работы бензонасоса, поэтому стоит измерить его уровень.
Как проверить давление в топливной рампе?
Вам понадобится манометр, измеряющий давление в диапазоне от 7 до 10 атмосфер. При выборе манометра с большим запасом вы рискуете получить менее точные результаты измерений. В специализированных магазинах продаётся набор для измерения давления, но можно и сконструировать собственный прибор.
Если вы хотите собрать прибор самостоятельно, вам также потребуется шланг с внутренним диаметром 9 миллиметров. Также необходима будет сантехническая пакля, с помощью которой можно уплотнить соединение манометра и трубки. Все детали соединяются и затягиваются с помощью хомута. Также вам понадобится автомобильный золотник. Далее следует выполнить ряд действий:
- Поставьте автомобиль на ровную площадку с предотвращением возможности скатывания, выключите зажигание и откройте капот.
- Проверьте, что обеспечен доступ инжекторных форсунок к топливной рампе.
- Отыщите пробку штуцера давления топлива и удалите её. Затем следует открутить ниппель с помощью золотника.
- Подготовьте пустую тару (подойдёт обычное ведро) и чистую тряпку. Это необходимо для сбора остатков топлива, которые под давлением могут брызнуть в разные стороны. Поэтому позаботьтесь о сохранности кожи (в особенности о лице и глазах).
- Подключайте прибор к штуцеру и приступайте к проверке механизма.
Проверка давления в топливной рампе должна происходить при четырёх режимах работы силового агрегата:
- когда включено зажигание;
- при холостых оборотах двигателя;
- кода сброшена трубка регулятора давления топлива;
- при передавленной трубке слива.
Результаты измерения давления в топливной рампе
Результаты у разных моделей автомобиля могут немного отличаться, но в целом они должны быть следующие:
- при включённом зажигании давление должно равняться не менее, чем 3 атмосферы,
- при холостых оборотах двигателя — не менее 2,5 атмосфер,
- когда трубка регулятора давления сброшена — не менее 3,3 атмосфер,
- при передавливании трубки слива — не менее 7 атмосфер.
Давление в топливной рампе слегка колеблется при подготовке. При нажатии педали оно резко принимает значение 3 атмосферы, при отпускании педали — падает до 2,5 атмосфер. При поступлении горючего в топливную систему, выключите зажигание и начинайте наблюдать за манометром. Давление в этом случае должно упасть до 0,7 бар и далее не изменяться.
В случае падения давления до нулевой отметки имеет место быть проблема с регулятором давления топлива. В этом случае регулятор подлежит немедленной замене. Также причина может быть и в обратном клапане топливного насоса.
Понаблюдать за поведением манометра необходимо и при 3 000 оборотов двигателя. Падение давления укажет на неисправность бензонасоса. Порой бензонасос продолжительное время не может набрать необходимое давление. В таком случае проблема кроется в забитом топливном фильтре, который подлежит замене, или в загрязнённой сеточке бензонасоса (читайте подробнее о том, где находится топливный фильтр).
В случае, если вышеперечисленные методы не выявили неисправность бензонасоса, придётся производить диагностику других агрегатов (ДПЗД, РХХ, ДМРВ, компрессия в двигателе и некоторые другие показатели и детали).
Восстановление работоспособности топливного насоса
В случае, если двигатель глохнет при движении, причина неисправности может крыться в электрической его части. Проверьте реле бензонасоса. Подключите к разъёму топливного насоса контрольку (продаётся в автомобильных магазинах, представляет собой измерительное устройство с проводкой и зажимом на конце), включите зажигание и наблюдайте за поведением лампочки. Если лампочка на пару секунд загорелась — ищите причину неисправности в другом месте.
Выявленные в бензонасосе проблемы устраняются с помощью специальных ремкомплектов, приобретаемых в специализированных магазинах или у автодилеров. При необходимости подлежат замене: диафрагма, клапаны, прокладки и топливный фильтр. Некоторые из этих деталей неизбежно приходится менять время от времени. Замену деталей можно проводить самостоятельно и на СТО.
Воспользуйтесь услугами сервисного центра, если не уверены в своих силах.
Механический насос должен качать пол-литра топлива за 30 секунд. В случае, если качается меньше топлива, восстановить его работоспособность можно путём повышения давления. Для этого прокачайте сжатым воздухом топливную магистраль, проходящую между бензонасосом и бензобаком. Кроме того, можно убрать прокладку регулирования из-под бензонасоса.
Иногда повреждения бензонасоса бывают столь критическими, что единственным выходом будет замена агрегата. Замена бензонасоса сопровождается его демонтажом. Чаще всего в негодность бензонасос приходит из-за повреждения диафрагмы. Можно закрепить повреждённый участок полиэтиленовой плёнкой.
Такого мелкого ремонта надолго не хватит, однако он поможет вам добраться до СТО, где будет производиться замена агрегата. Менять бензонасос самостоятельно не рекомендуется, доверьте эту операцию профессионалам из СТО. В случае, если автомобиль состоит на гарантийном обслуживании, бензонасос меняется по гарантии в вашем автосервисе. Удачи и лёгких дорог!
Пожалуйста, оцените этот материал!
Загрузка…Если Вам понравилась статья, поделитесь ею с друзьями!
неисправность мотора бензонасоса
Под топливными насосами подразумевается чаще всего топливные насосы высокого давления они же ТНВД и это ближе к дизельным топливным системам. Бензиновые двигателя имеют бензонасосы – механические и электрические.
Мотор электробензонасоса 2112 BOSCH обеспечивает перекачку бензина из бензобака в инжектор и подачу бензина к форсункам под давлением. Также обеспечивает подачу достаточного количества топлива в двигатель и поддерживает нужное давление. Отвечает высоким требованиям, надежен при эксплуатации и работает на протяжении всего срока службы. Обладает пониженным шумообразованием. Соответствует всем необходимым стандартам качества.
Внешние проявления неисправностей мотора электробензонасоса:
— Не характерный громкий шум при работе;
— Машина не набирает обороты, едет на 1 или 2 передаче;
— Машина двигает рывками;
— Внезапная остановка ДВС.
Проверить давление можно, пережав «обратку» называется давление нулевой подачи. Пережимать нужно достаточно резко, новый бензонасос может показывать 5-6 кгс/см2, импортные модели могут давить до 7 кгс/см2, в книгах пишут что при давлении 4 кгс/см2 насос нуждается в замене, практики говорят что хороший бензонасос покажет 5 кгс/см2, а показателем 4 кгс/см2 ему еще долго ходить. Нужно понимать, что требования которые предъявляет производитель взяты не с потолка, если при определенных показателях нужна замена ее лучше произвести, так как для одного режима эксплуатации производительности будет хватать и ему просто почистят фильтры насоса и он еще отъездит не один год, а для любителя «тапку в пол» будет недостаточно, он будет говорить, что машина туповата. Что естественно на высоких оборотах нужно хорошее давление топлива в системе.

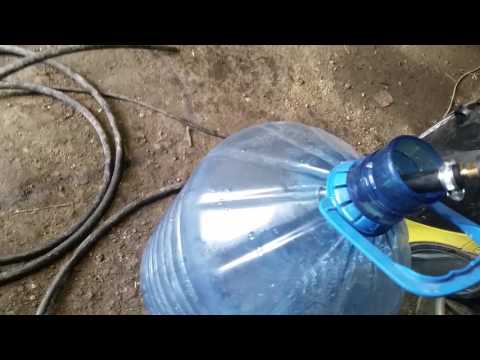

Еще есть один простой способ проверки производительности бензонасоса. Для этого нужно отсоединить подающий топливопровод, и подать питание на насос, за одну минуту должно набежать 1.5 литра топлива. Конечно весьма условный показатель, для кого то будет полезным за неимением манометра или подходящих навыков диагностики, опять же при меньшем объеме топлива можно самостоятельно проверить фильтр бензонасоса, сетка бензонасоса может забиться и быть барьером для топлива.
Шум может появиться как из-за износа самого насоса, так же бывает появляются вибрации из за загрязнения сеточки, или установки не родной сетки. В любом случае нехарактерный звук, который у Вас появился в процессе эксплуатации автомобиля, то есть его не то, что вы его не замечали, а он просто появился. Будет для Вас первым звоночком, что на это нужно обратиться внимание в ближайшее время, если даже других признаков не наблюдается, а то рискуете встать на трассе с «мертвым» бензонасосом.
Мотор электробензонасоса 2112 Вы можете приобрести у нас !
НЕ ТОРМОЗИ — ПОКУПАЙ ДЕШЕВЛЕ ! ! !
Прежде, чем грешить на сам бензонасос, нужно убедиться в исправности реле, а так же в предохранителе. Реле бензонасоса семейства ВАЗ находится, в дополнительном блоке предохранителей в консоли слева от ног пассажира, там же и предохранитель. Для начала хотя бы просто «перевставьте» реле, иногда бывает, что от вибрации или излишней загрязненности пропадает контакт в колодке, после чего и начинаются проблемы с электроникой. На подержанных автомобилях, которым более 10 лет наблюдается такая проблема, что от платы отходит проводник вместе с припоем, это одна из основных причин «глючности» электрики у автомобилей на вторичном рынке.
Блоки электроники держите в чистоте и сухости, и у Вас не будет ни каких проблем.
Все работы проводимые с электроникой автомобиля производятся при отключенном аккумуляторе, во избежание короткого замыкания контактов или появление искры в месте где могут быть пары бензина.
Электрический бензонасос Bosch, наверно самый популярный бензонасос, потому, как имеет сравнительно невысокую цену и универсальные размеры.
Мотор электробензонасоса 2112 Вы можете приобрести у нас !
НЕ ТОРМОЗИ — ПОКУПАЙ ДЕШЕВЛЕ ! ! !
Вам, так же будет полезна информация : Как самостоятельно заменить мотор электробензонасоса 2112 на автомобиле семейства ВАЗ.
Если не нашли интересующий Вас ответ, то задайте свой вопрос! Мы ответим в ближайшее время.
Не забудьте поделиться со своими друзьями и знакомыми найденной информацией, т. к. она им тоже может понадобится — просто нажмите одну из кнопок социальных сетей.
Содержание проверки:
Причины неисправности бензонасосов не всегда одинаковы, да и сами устройства могут быть электрическими и механическими. Диагностика работоспособности этих типов имеет отличия, поэтому мы рассмотрим способы проверки работы бензонасосов отдельно. Тем не менее работу бензонасоса можно проверить максимум в 7 этапов.
Необходимость проверки бензонасоса появляется при следующих признаках неисправности:
- заглох двигатель;
- автомобиль двигается неравномерно, рывками;
- двигатель на холостом ходу работает нестабильно, не запускается;
- имеются «плавающие» обороты;
- усиливающийся шум, свист при движении авто.
Проверка исправности бензонасоса на инжекторе
Когда с поворотом ключа зажигания вы слышите легкое жужжание, небольшой гул, то это так работает топливный насос, нагнетая бензин создает давление в системе. Если при попытке завестись таких признаков работы бензонасоса нет, тогда можно предполагать неисправность электрики, самого насоса или его отдельных частей. Поэтому рассмотрим как можно проверить работу бензонасоса по этапной логической цепочке. Начиная от того поступает ли питание на БН и заканчивая тем, качает ли бензонасос вовсе, и если да, то какое создает в топливной рампе давление.
Этап 1. Проверка предохранителя
Проверка предохранителя топливного насоса предполагает осмотр целостности токопроводящей пластины и в случае обрыва его замену. Но если нового предохранителя нет, тогда на контакты предохранителя намотать одну жилку проволоки из меди. Снова сгорел — значит, проблема может быть в проводке.
Этап 2. Проверка реле
Чтобы проверить реле бензонасоса, вынимаем его из гнезда, подключаем 12 вольтовую лампочку по схеме. Если лампочка работает, само реле тоже исправно. Как вариант, — использовать мультиметр в режиме омметра, чтобы замерить сопротивление обмотки катушки реле. Один щуп присоединяется к клемме 85, а другой — к 86. Устройство покажет обрыв, если реле вышло из строя.
Убедитесь, что клеммы не окислились — это негативно сказывается на электроснабжении двигателя топливного насоса!
Этап 3. Проверка подачи питания на БН

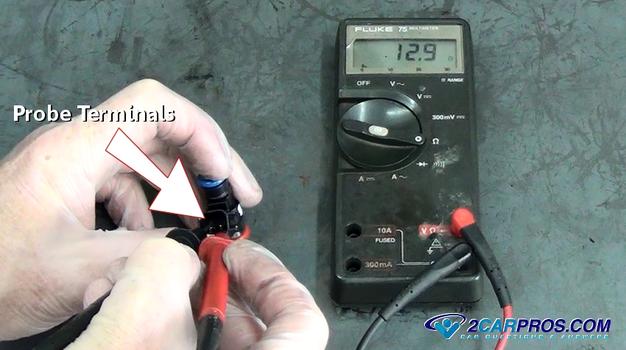

Проверка напряжения бензонасоса осуществляется посредством использования мультиметра. Щупы измерительного прибора в режиме вольтметра (от 0-20 вольт) нужно подсоединить к клеммам питания бензонасоса. Включить зажигание и снять показания на устройстве. 12-12.5 вольт — нормальное рабочее напряжение. Если напряжение есть, но насос не работает, проверяем электродвигатель.
Этап 4. Проверка электродвигателя бензонасоса
Чтобы исключить поломку электродвигателя, подаем непосредственно от аккумулятора на клеммы бензонасоса питание 12 вольт. Работает — проверяем его производительность, обратный клапан, замеряем давление манометром. Не работает — проверяем катушку на обрыв.
При поступлении напряжения на клеммы бензинового насоса он не работает? Проверим обмотку статора: берем тестер (мультиметр) переводим в режим омметра, он должен показать сопротивление, иначе есть проблема с обмоткой и ее надо заменить. При показаниях сопротивления, проблема может заключаться в том, что на корпус бензонасоса коротит обмотка. Щуп тестера — на плюсовую клемму, второй — на корпус. Если коротит — обрыва не будет.
Этап 5. Проверка фильтра грубой очистки
Демонтировав фильтр грубой очистки (см. тех. документацию автомобиля) с бензонасоса, вы даже визуально сможете определить, насколько он загрязнен. При наличии большого количества отложений показана замена фильтров, если проблема застала в дороге — используйте щетку и бензин, чтобы очистить её.
Профилактическая проверка бензонасоса, которая включает в себя очищение бака, фильтров и форсунок поможет сэкономить на дорогостоящем устройстве! И пользуйтесь качественным топливом!
Этап 6. Проверка обратного клапана
Обратный клапан должен постоянно препятствовать движению жидкости в обратном направлении.В процессе эксплуатации его работоспособность уменьшается, что снижает технические характеристики.
1 способ. Проверка обратного клапана заключается в замере давления манометром. Подключить его нужно на ту часть системы, которая напрямую задействована в питании топливом ДВС. Показатели давления не должны выходить за 3 кг/кв. см. (справедливо для легковушек). И при остановке двигателя давление не должно падать резко.
Проверка и чистка обратного клапана
2 способ. Чтобы проверить работу обратного клапана бензонасоса без манометра, нужно пережать обратку и смотреть, как работает двигатель. При неисправности обратного клапана ДВС будет работать на повышенных оборотах (при условии что нет других проблем).
3 способ. Сочетает в себе и диагностику, и чистку обратного клапана одновременно. Снимите и осмотрите его — засорение, требующее зачистки, видно невооруженным взглядом. Продуть клапан можно и плотной струей воздуха, но лучше пропустить через него воду под напором. Таким образом вы совместите проверку клапана с его чисткой. Если же и после этого клапан не работает, нужна его замена.
Этап 7. Проверка давления
Чтобы диагностика позволяла верно определить показатели давления, нужно сбросить начальное давление топлива, отключив предохранитель бензонасоса.
Проверка манометром как качает бензонасос
Как проверить бензонасос манометром
Проверить бензонасос манометром на исправность можно так: подключаем устройство к топливной рампе. Вывод — через кромку капота на лобовое стекло, где устанавливаем устройство надежно.
Фиксируем замеры в:
Статичном положении. Поворачиваем ключ зажигания и смотрим на показания манометра, они не должны превышать 3,7 атм.
Динамике. Включаем третью передачу (скорость около 50 км/ч), наблюдая за данными манометра. При движении, если проблема в давлении, показатели будут либо ниже 3 атм., либо выше 3,7 атм.
Низкое давление в топливной системе может быть следствием утечки топлива. Пропуск горючего покажет снижение давления ниже 1,6 атм. Место неисправности: форсунка или регулятор топлива.
Следует заметить, что, при всей схожести (принцип работы, предназначение), способы диагностики бензонасоса механического отличаются, а в чем, — рассмотрим подробнее ниже.
Проверка бензонасоса карбюраторного авто (механический)
Механический бензонасос — схема
Чтобы проверить работоспособность бензонасоса, следует:
- Снять топливный шланг с впускного штуцера карбюратора.
- Погрузить шланг в специально приготовленную прозрачную бутылку.Активно задействуя рычаг подкачки вручную, замечаем, насколько сильной и плотной струей подается топливо. Примеси воздуха не должны быть визуально заметны.
Не является признаком поломки выход струи с запозданием, особенно если авто долго стояло. Как правило, диафрагмы восемь и девять и являются главной причиной неисправности.
Как бы там ни было, осмотреть нужно и сетчатый фильтр, и впускной/выпускной клапан.
Даже при замене прокладок может быть утечка топлива. В таком случае проблема заключается в герметичности корпуса бензонасоса вследствие деформации при ремонте.
Механические бензонасосы иномарок нередко представляют собой неразборную конструкцию, поэтому ремонту не подлежат!
Подытожим:
Причины неполадок бензонасоса, как электрического, так и механического, разнообразны, и необходимость найти/устранить поломку может застать вас врасплох во время пути. Следуя вышеуказанным рекомендациям, вы сможете самостоятельно осуществить весь необходимый комплекс мер по диагностике данного устройства. И начать стоит с подачи питания (если это электробензонасос) и работы диафрагмы, когда проверяется топливный насос механического типа. Очень часто нестабильная работа бензонасоса связана не с его поломкой, а сопутствующих деталей — фильтра, обратного клапана или форсунок.
Спрашивайте в комментариях. Ответим обязательно!
Автомобиль не заводится, при этом поворачивая ключ зажигания не слышно работы топливного насоса? Не спешите его менять на новый, лучше сначала выясните, как проверить работу бензонасоса самостоятельно.
0:372Порядок действий:
0:4101. Проверка предохранителя бензонасоса. Именно с него стоит начать проверку топливного насоса. На ВАЗ 2110 он находится около левой ноги переднего пассажира.
0:700
2. Как проверить реле бензонасоса. Реле располагается рядом с предохранителем, поэтому сразу проверим и его. Проверяем по очереди напряжение на управляющих выводах (87, 86 и 85 по очереди), другим концом касаемся массы. Инструмент для проверки может быть мультиметр, либо тест-лампа с потребляемым током не более 0,25А. Если лампа не горит и предохранитель исправен, тогда проверяем проводку и исправность ЭБУ.
1:1948

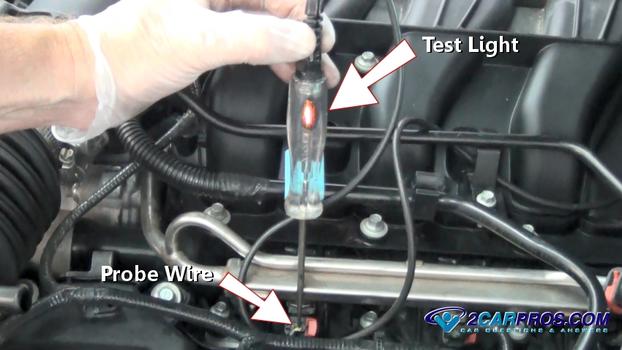

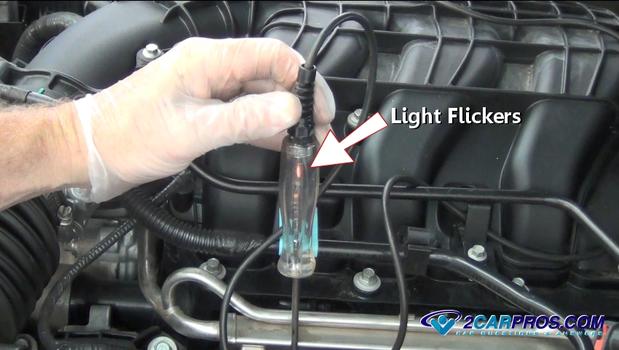

Иногда проверяют по-другому, например, вместо реле подключают тест-лампу между 85 и 86 выводами. При включении зажигания лампа должна гореть. Также можно поставить перемычку между 87 и 30 выводами. При повороте ключа бензонасос заработал? Значит реле неисправно. Также можно проверить реле топливного насоса, установкой вместо него заведомо исправного реле.
2:6513. Как проверить работает ли бензонасос. Не снимая его проверяем напряжение на его фишке, используя тест-лампу или мультиметр.
2:886
Как проверить снятый бензонасос. Для этого следует подать +12В. (например, от аккумулятора) на контакты бензонасоса. Соблюдайте осторожность, остатки бензина могут загореться от искры во время подключения контактов.
4:22954. В работе бензонасоса виновата сигнализация. Если автомобиль попадает в яму, то после сильного удара срабатывает кнопка «Valet», которая блокирует работу топливного насоса.
4:318https://www.drive2.ru/l/6254821/
4:354следующая статья:
Снятие, замена, чистка свечей зажигания, как определить состояние двигателя по свечам для ВАЗ 2110, 2111, 2112 и характеристики свечей Denso TwinTip
Содержание статьи:
1. Снятие и замена свечей зажигания ВАЗ 2110, 2111, 2112
2. Способы чистки свечей зажигания
3. Как определить
Топливный насос — это устройство, которое обеспечивает подачу топлива к цилиндрам силового агрегата. Однако в некоторых случаях бензонасос может срабатывать некорректно или же выйти из строя. На автомобилях ВАЗ 2110/2112 такие ситуации не редкость. Поэтому водителям лучше заранее подготовиться к проведению диагностики или замене насоса своими руками.
Содержание статьи
Какие бензонасосы устанавливают на автомобили ВАЗ 2110/2112
Бензонасос считается важнейшим элементом топливной системы любого автомобиля. Так, в зависимости от того, каким именно типом мотора оснащена модель ВАЗ 2110/2112, будет зависеть и выбор бензонасоса. На инжекторных автомобилях устанавливают электрический насос, а на карбюраторных — механический.
С завода автомобили «десятого» семейства комплектуются бензонасосами производства «АвтоВАЗ». Однако эти агрегаты не обладают высоким ресурсом и надёжностью, поэтому часто автовладельцы не дожидаются, пока бензонасос выйдет из строя, и производят его замену.
Устанавливается на заводе на каждую модель ВАЗ 2110/2112Чаще всего для замены выбираются топливные насосы компаний «Pekar» (Россия) и «Bosch» (Германия). Об их качестве и долговечности известно давно, хотя стоимость их в несколько раз превышает цену на бензонасосы «АвтоВАЗ».
Немецкий производитель обеспечивает качество и долговечность продукцииО расположении бензонасоса в ВАЗ 2110/2112 стоит сказать отдельно: устройство находится не под капотом. Чтобы достичь максимальной оптимизации работы бензонасоса, производители монтируют его непосредственно в топливный бак. То есть, чтобы добраться до насоса, потребуется откинуть подушку на заднем сидении автомобиля и открыть спрятанный под ковролином люк.
Под подушкой сиденья располагается топливный бак и бензонасосКак проверить работоспособность топливного насоса
Проверка состояния топливного насоса производится только в тех случаях, когда наблюдаются те или иные признаки его неисправностей:
повышение шума при работе насоса;
резко понизилась мощность двигателя — автомобиль не может быстро разогнаться;
автомобиль не заводится, так как в двигательный агрегат не поступает топливо.
Определить, что причина неисправности кроется именно в бензонасосе, можно самостоятельно. К тому же для этого не потребуется сложного диагностического оборудования или специальных знаний.
Изначально необходимо проверить, работает ли сам насос. После того, как было включено зажигание, под подушкой заднего сиденья в течение нескольких секунд должно слышаться лёгкое жужжание. Если звук идёт — значит, насос работает.
Проверка давления
Чтобы проверить давление бензонасоса, потребуется прибор манометр. Его нужно будет подключить к топливной системе, которая расположена под капотом ВАЗ 2110/2112. К штуцеру топливной трубы, которая подходит к двигателю, подключается манометр. Если на холостых оборотах прибор показывает давление более 3.3 кг/см, то бензонасос явно не исправен.
При подключении следует быть аккуратным, чтобы не повредить расположенные рядом шланги и проводаВ том случае, если показатель манометра менее 2.3 кгсм, то проблема в топливной системе кроется не в насосе, а в другом элементе — фильтре.
Опираясь на эти показатели, можно сразу же выявить характер неполадок в топливной системеЧто делать, если насос не качает топливо
В некоторых случаях проблема кроется в том, что бензонасос не включается. Соответственно, он не будет обеспечивать бензином силовой агрегат, и машина просто не заведётся.
Проверка работоспособности насоса проходит следующим образом:
откинуть заднее сиденье в салоне;
снять крышку люка;
включить стартер на прокрутку, но не заводить машину;
к контактам бензонасоса подключить тестер — если питание поступает, а бензонасос не качает, следовательно, само устройство вышло из строя;
в том случае, если питание не поступает — проблема кроется в реле, предохранителе или же проводке.
Самый простой способ проверить исправность реле и предохранителя — это заменить их на новые. Если бензонасос по-прежнему не работает, значит, в проводке имеется короткое замыкание.
Опираясь на схему, можно выявить место неисправностиЗамена бензонасоса на ВАЗ 2110/2112 своими руками
В том случае, если автовладелец точно диагностировал выход из строя насосного механизма в топливной системе, потребуется его замена. Стоит отметить, что заменить бензонасос на автомобилях ВАЗ 2110/2112 довольно просто, с этой задачей справится даже неопытный водитель.
Замена топливного насоса производится обычно не только из-за потери им работоспособности, но и в других случаях:
некорректных показателях давления при исправном насосе;
недостаточной пропускной способности топлива;
после покупки нового ВАЗ с целью избавления от «слабых мест» модели.
Для работы потребуется небольшой комплект инструментов:
плоская отвёртка;
крестовая отвёртка;
ножницы;
торцевой ключ на 10.
Порядок работы можно условно разделить на два этапа: это демонтаж старого устройства и монтаж нового.
Инструкция по демонтажу бензонасоса
Отключить клемму «+» с аккумуляторной батареи.
Откинуть сиденье на заднем ряду и снять его.
Под ковролином найти маленький люк.
Открутить его крепления и снять крышку.
С бензонасоса снять разъём с проводами.
Чтобы было удобнее работать, на топливных трубках разрезаются пластиковые хомуты, сами трубки разъединяются и отстраняются от бензонасоса.
Сам насос крепится к баку на 8 болтах. Ключом на 10 нужно выкрутить все болты и вытащить устройство из гнезда.
Насос вытаскивается вместе с поплавком и уплотнителем.
Процедура снятия неисправного бензонасоса займёт не более 10 минут — всё будет зависеть от того, насколько заржавели болты креплений.
Инструкция по монтажу бензонасоса
В освободившееся гнездо вставляется новый насос. При этом стрелка на корпусе должна смотреть на заднюю часть автомобиля — только так можно обеспечить устройству правильное положение.
После чего насос прикручивается обратно к баку теми же восемью болтами.
Далее потребуется соединить две топливные трубки между собой.
К контакту насоса подключается разъём.
Завершающий этап — монтаж крышки люка и возвращение подушки заднего сиденья на прежнее место.
Процедура займёт не более 7–8 минут.
Видео: как провести замену топливного насоса на ВАЗ 2110/2112 своими руками
Таким образом, владелец автомобилей «десятого» семейства ВАЗ может самостоятельно справиться с выполнением таких работ, как проверка и замена бензонасоса. Надо сказать, что топливный насос действительно считается одним из самых уязвимых мест на ВАЗ 2110/2112, поэтому владельцам лучше заранее быть готовыми к проведению необходимых процедур с этим устройством.
Копирайтер, рукодельница, путешественник
Замена, Не качает, Схема, Ремонт
Автомобиль не заводится, при этом поворачивая ключ зажигания не слышно работы топливного насоса? Не спешите его менять на новый, лучше сначала выясните, как проверить работу бензонасоса самостоятельно.
Оглавление
Замена
Не качает
Не работает
Схема
Где находится предохранитель
Ремонт
Замена
Первым делом отключаем клемму от аккумулятора, затем откидываем заднее сидение в сторону и откручиваем крышку бензонасоса.
Далее снимаем разъем от бензонасоса.
После этого ослабляем хомут на топливной магистрали.
Затем откручиваем 2 топливные магистрали.
Далее снимаем прокладки на магистралях бензонасоса.
После этого откручиваем 8 болтов на бензонасосе.
Затем снимаем уплотнительное кольцо.
После этого вытаскиваем бензонасос с поплавком.
Далее снимаем резиновый уплотнитель.
После этого вставляем новый бензонасос так, чтобы стрелка смотрела в заднюю часть автомобиля.
Подключаем магистрали и закрываем крышку бензонасоса.
Вот мы и научились менять бензонасос на ВАЗ 2112 своими руками. Вся процедура заняла у нас около 20 минут. Иногда достаточно просто промыть фильтр на бензонасосе и он заработает как новый. После этого двигатель завелся, но не с первого раза. Сначала он накачивал топливо в магистраль. Старайтесь не ездить с пустым баком! Удачи на дорогах!
Не качает
Проверить сетки на бензонасосе, фильтр и бензопровод на предмет вмятин. Проверить давление в рампе.
Не работает
Для определения состояния бензонасоса необходимо знать его производительность и развиваемое давление.
К топливной системе манометр подключается через специальный переходник. Диагностировать узел лучше на СТО или приблизительно в домашних условиях.Итак:
Насос не работает, если при включении зажигания нет характерного гула, говорящего о запуске насоса. Плохо если он сильно шумит.
Это указывает на большую перегрузку, что означает сокращение срока его эксплуатации.
При движении по ровной дороге на третьей и четвертой передачах можно увидеть, что упала производительность насоса. На ухудшение параметров бензонасоса указывает отсутствие реакции автомобиля при нажатии на педаль газа.
В зимний период тестирование заключается в следующем: увеличение плотности бензина уменьшает давление для прокачки горючего, и если насос изношен бензин не поступает через грязный фильтр — мотор не заводится. Для временного решения можно заменить фильтр.
Схема
Где находится предохранитель
Дополнительный предохранители и реле находятся справа от центральной панели. Откручиваем саморезы и снимаем крышку:.
Ремонт
Как отремонтировать бензонасос на ВАЗ 2112?
Примечание!
Прежде чем говорить с уверенностью в том что именно насос пришёл в негодность, вы проверьте может у вас топливный фильтр загрязнён и не насос а сам фильтр нуждается в замене, или из-за загрязнённых форсунок в принципе все те же самые симптомы могут быть, поэтому чтобы с большей вероятность грешить на насос, сперва проверьте давление в системе питания и окончательно благодаря этой проверки вы сможете выявить неисправность! (О том как проверить давление, вы можете изучить в статье называется которая: «Проверка давления в топливной рампе на ВАЗ»Разборка:
1) Прежде чем приступить к разборке, соответственно сам насос вам нужно будет снять для этого вам понадобятся гаечные ключи и одна отвёртка, более подробную инструкцию по снятию данного насоса смотрите в статье: «Замена топливного насоса на автомобилях ВАЗ»!Примечание!
Не забудьте заглянуть в бак автомобиля когда снимите насос, просто в самой нижней его части находиться стакан-накопитель его вы ещё можете видеть на большом фото ниже, он бывает отсоединяется от модуля насоса и остаётся в баке, поэтому его нужно будет оттуда вынуть и установить обратно на насос на своё место (Он держится на фиксаторах), но вы собираетесь разбирать насос поэтому устанавливать его не нужно, а если он останется на нём, то в таком случае потянув за него вниз, отсоедините и тем самым снимите его!2) Теперь когда насос снят, повторно возьмите в руку отвёртку и с её помощью отверните два боковых винта (Указаны стрелками на фото ниже) которые крепят датчик уровня топлива к модулю насоса, после выворачивания можно будет снять датчик с модуля и отложить его в сторонку. (На конце датчика установлен поплавок его вы ещё на маленьком фото ниже можете видеть, поэтому взгляните на этот поплавок он должен быть цел и не иметь износа, в противном случае к примеру если в нём будет дырка, то правильно показывать уровень топлива этот датчик уже не будет и его придётся вам заменить на новый)
Примечание!
А так же сам датчик не деформируйте и с тягой которая удерживает поплавок будьте осторожны, потому что при её поломки топливо так же не будет показываться, а при её изгибании уровень топлива будет показываться не верно, поэтому с датчиком будьте аккуратней!3) Затем разыщите две колодки проводов (Обе указаны стрелками), одна из этих колодок подсоединяется к кронштейну, а другая к самому насосу (Вернее к его электродвигателю) и отсоедините обе этих колодки, они держаться за счёт фиксаторов которые на них присутствуют, поэтому прежде чем тянуть за них со всей силы, взгляните ни их фиксаторы и отожмите их и тем самым отсоедините обе колодки, чтобы они не мешали разборке.
4) Следом приступите к снятию сеточки бензонасоса (Это тот самый фильтр о котором речь шла выше), для этого подденьте её отвёрткой как показано на фото ниже, а после того как она немного переместиться вниз, отложите отвёртку в сторонку и рукой аккуратно отсоедините её, когда она будет отсоединена выньте отвёрткой стопорную шайбу которая в ней находиться (Указана красной стрелкой) и выпрямите её когда она будет вынута и установите её на своё место.
5) Далее вам нужно будет снять корпус внутри которого находиться электродвигатель самого насоса, для этого рукой отожмите корпус вниз (Пружины будут препятствовать отжиманию, но вы преодолевая усилие этих пружин всё таки отожмите корпус) и выньте шплинт который фиксирует насос и тем самым снимите корпус с электродвигателем.
При помощи плоскогубец вынимание стопорного шплинта и снятие корпуса электродвигателя насоса с направляющих
6) После чего отверните два винта которые крепят крышку и после этого снимите её, когда крышка будет снята снимите следом за ней резиновую втулку и тем самым после этих операций, извлеките сам электродвигатель топливного насоса из корпуса и замените его на новый, если он вдруг пришёл в негодность.
Примечание!
Внутри корпуса где находиться электродвигатель топливного насоса, так же выньте руками резиновую втулку, если на ней вы найдёте деформацию, к примеру трещины, разрывы то в таком случае замените данную втулку на новую!Вынимание резиновой втулки из корпуса и её осмотр, по необходимости её замена
Сборка:
Все детали собираются точно так же как и разбираются, но только в обратном порядке снятию.
признаки неисправности, манометр для измерения
Современные автомобили оснащаются электронной системой управления двигателем. Впрыск топлива в камеру сгорания производится форсунками. Для подачи бензина предусмотрен электрический бензонасос. Топливо с бака под определённым давлением порядка 3 – 4 атм подается в форсунки и распределяется на тарелку клапана или непосредственно на поршень.
В основном используется центробежный бензонасос погружного типа. В составе модуля устанавливается непосредственно в бензобак. Существуют также навесные насосы, но не так распространены.
Автовладельцы могут столкнуться с ситуацией, когда машина не заводится, плохо тянет или идет рывками. Одной из причин может быть неисправность бензонасоса. Он перестает выдавать требуемое давление в топливной системе, форсунка плохо распыляет топливо и смесь в камере сгорания не воспламенятся. Рассмотрим, как проверить бензонасос, факторы, влияющие на его работу и основные неисправности.
Топливный насос проверяется замером давления в рампе или непосредственно около насоса.
Как правило на рампе есть специальный штуцер для манометра.Также можно померить давление своими руками с помощью манометра в домашних условиях, если таковой имеется. Сложности в этой процедуре не возникает, если есть штуцер в рампе. Если же его нет, нужно найти место соединения в топливном трубопроводе и поставить прибор в разрыв шланга подачи бензина. Для этого нужен тройник.
Проверка давления нажатием на ниппель в рампе не имеет смысла, так как из-за паров бензина и нагрева может сложиться впечатление, что давление есть. Если насос не издает звуков, нужно проверить питание мультиметром или контрольной лампой. Замер давления в рампе входит в стоимость диагностики двигателя. Будет рациональнее проверить всю топливную систему и устранить на месте.
Работоспособность электробензонасоса определятся величиной давления и производительностью — объемом нагнетающей им жидкости в час. В конце данной статьи приведена таблица значений давления топлива для распространенных автомобилей.
По статистике выявлены ряд факторов, влияющих на работу насоса:
- Наличие воды в баке;
- Отсутствие бензина;
- Некачественный бензонасос;
- Забитый фильтр тонкой и грубой очистки;
- Короткое замыкание по цепи или в самом бензонасосе.
Прибор для измерения давления топлива
Как было сказано выше, работа бензонасоса проверяется специальным прибором — манометром. Самый распространенный МП – 100 производства ООО «НТС». В нашем сервисе мы используем его с 2008 года, точность показаний осталась на заводском уровне. В комплекте имеются переходники и клапан сброса давления.
Манометр МП — 100Позволяет измерить давление топлива как в рампе при наличии штуцера, так и в любом месте топливопровода. В наборе с манометром имеется переходники:
УП-2 переходник удлинитель позволяет делать замер на заднеприводной классике.
ТПБ-2 переходник для быстросъемных соединителей.Позволяет легко проводить измерение давления на большинстве современных авто.
Существуют много аналогичных тестеров для проверки давления топлива. Отличия как в цене, размерах, циферблате. Конструктивно все измерители схожи. Можно сделать манометр своими руками, но цена не оправдывает себя. Намного проще и результативнее обратится к диагностам или в любой сервис. Сделают заключение и устранят неисправность.
Не качает бензонасос: причины
Если давление топлива оказалось ниже допустимого, а насос перестал работать, нужно разобрать в причинах почему бензонасос не качает топливо.
Если шума с насоса нет, то есть не включается при включении зажигания:
- Нужно проверить питание 12 Вольт, массу на фишке бензонасоса. Если не срабатывает реле, подкинуть электронный блок управления «мозги». При отсутствии напряжения найти и устранить причину по электрической цепи автомобиля.
- Далее если напряжение и масса есть, проверить целостность проводов внутри насоса, для этого нужно его демонтировать с бака и разобрать. Частым явлением на вазовских модулях бывает прогар фишки в корпусе бензонасоса. Тогда приходится менять и фишку и верхней разъем на корпусе модуля.
- Если и тут все в порядке, но мотор не запускается, подключить к модулю 12 вольт от АКБ и проверить шум насоса. Если бензонасос не работает значит он умирает. Заменить моторчик бензонасоса.
Если топливный насос работает, но не качает бензин проверить:
- Давление топлива в рампе
- Забитость трубопровода, фильтров тонкой и грубой очистки.
- Регулятор давления топлива на работоспособность. Находится на рампе или в модуле бензонасоса в баке.
Частым явлением бывает вода в баке, которая зимой превращается в лед. Соответственно насос работает, но не выдает требуемое давление.
Если электробензонасос, то работает, то не работает:
- Разобрать модуль насоса
- Посмотреть фишку на прогар контактов, как показано выше.
- Проверить реле и контакты на мозгах.
Бываю случаи, когда бензонасос перестает работать на ходу. Это очень неприятная ситуация, особенно в городе, в потоке машин и в пробках.
Когда поменяли бензонасос и он снова перегорел, нужно проверить топливную систему полностью.
Признаки неисправности бензонасоса
Двигатель не запускается
Это главный симптом неисправного топливного насоса. Летом в жару может проявится умирающий бензонасос. Место стыка крыльчатки с осью ротора расширяется, и она проворачивает. Следует осуществить проверку давления топлива с рампы и с насоса непосредственно.
Ресурс топливного насоса определяется эксплуатацией автомобиля владельцем. Что требуется для то, чтобы бензонасос прослужил дольше и не вышел из строя:
- Проверять наличие воды в баке. Для профилактики наливать любой чистый спирт в бак. Он смешивается с водой и сгорая выходит через выхлоп. В магазинах есть вытеснитель влаги фирмы «Тритон». В составе изопропиловый спирт.
При покупке других вытеснителей или осушителей внимательно прочтите состав, так как спирта может не быть, а присутствовать другие химические соединения, которые почистят бак и засорят форсунки.
- Желательно иметь уровень топлива не менее половины бака. Это минимизирует соотношение вода-бензин, насос лучше охлаждается.
- Сеточку бензонасоса менять каждые 30 000 км, а фильтр тонкой очистки (бочонок) каждые 15 000 км. В этом то фильтре и скапливаются все отложения и вода. Причины поломки насоса в следствии сжатой сетки от воды частое явление.
Автомобиль плохо набирает обороты
Потеря тяги при отказе топливного насоса довольно распространённый симптом номер два. Цилиндры начинают плохо работать, нормального впрыска форсункой нет, воспламенение смеси становится не эффективным. Форсунка дает неравномерный распыл, скорость притока смеси в камеру сгорания падает. Таким образом, если электробензонасос отказал, то мощность двигателя снижается.
При потере тяги не обязательно сломался бензонасос. Нужно проверить фильтра, топливную магистраль, регулятор давления топлива на забитость.
Проверить регулятор давления топлива
Регулятор давления топлива устанавливается на рампе или в модуле бензонасоса. Проверка неисправного клапана осуществляется тем же манометром для диагностики давления топлива. Порядок действий:
- Закрутить прибор в разрыв подающей топливной магистрали;
- Включить зажигание;
- Если не включается бензонасос, прокрутить стартером;
- Дождаться выключения бензонасоса. Давление не должно упасть на величину более 0,5 атм. Если упало до нуля, значит обратный клапан неисправен и сливает топливо в бак;
- При повышении давления выше допустимого можно говорить о заклинивании регулятора давления топлива.
Таким образом, определить неисправность обратного клапана на инжекторе можно обычным манометром. Достаточно выполнить действия выше.
Признаки неисправности РДТ (регулятора давления топлива):
- Плохой запуск. Если клапан пропускает, давление в рампе успевает снижаться, до начала прокрутки двигателя;
- При забитом РДТ могут порваться шланги, так как давление в системе повышается до максимально выдаваемого бензонасосом.
Данные симптомы частое явление на отечественных автомобилях. При пропускании РДТ можно пережать шланг обратки и регулятор восстановится. Как правило, данный метод помогает. Ни один датчик электронной системы управления не зафиксирует данную неисправность.
Замерить давление топлива в рампе
Как было сказано выше, для того чтобы замерить давление топливного насоса в рампе нужно манометр последовательно закрутить в подачу топлива. Замер производят на разных режимах, в зависимости от симптомов неисправности:
- Автомобиль не заводится. Делаем измерение при включении зажигания. Через диагностический сканер можно включить бензонасос через исполнительные механизмы. Рабочее давление от 3 до 4 атм.
- Пропала тяга. Сначала нужно измерить давление топлива на зажигании, если выдает нормальное показание, мерим на холостом ходу. Насос должен выдавать 2,5 – 4,2 атм в зависимости от типа двигателя. 2,5 — РДТ на рампе, 4,2 — РДТ в баке.
- Бываю случаи, когда владелец жалуется на потерю тяги кратковременно или в жару. В таком случае нужна проверка на ходу. Цепляем манометр, проверяем герметичность контакта со штуцером, чтобы не было течи бензина. Закрепляем прибор на лобовое стекло, можно под дворник, и едем. Если во время движения давление топлива падает, нужно заменить бензонасос, фильтра, продуть магистрали.
- Как проверить бензонасос в стенку. Такая процедура нужна для исключения забитого фильтра, магистралей регулятора давления топлива. Значение давления на инжекторе в стенку должно быть от 6 атм.
Такими не сложными действиями можно померить давление бензина на любом автомобиле. Главное соблюдать меры безопасности по работе с горючими жидкостями.
Распространенные неисправности
Гудит бензонасос
Топливный насос может гудеть или пищать по разным причинам. Жужжать бензонасос может в силу характера конструкции системы. Если же есть подозрение на неисправность электробензонасоса нужно проверить топливную систему полностью.
Если бензонасос шумит при высокой температуре окружающего воздуха, надо проверить дышит ли бензобак. Проверить трубку паров бензина, клапан абсорбера. Если найти причину не удается, просверлить отверстие в крышке заливной горловины.
После замены новый бензонасос может издавать кратковременный шум. Подождите около 5 минут, если насос продолжает гудеть, проведите процедуры выше.
Перегрев бензонасоса
Насос перегревается в случае:
- Мало бензина или его отсутствие в баке;
- Инородные материалы попали в модуль бензонасоса или в сам моторчик;
- Вода в баке;
- Забиты топливные магистрали, фильтра тонкой или грубой очистки. Топливо импульсно возвращается обратно в бензонасос, поэтому греется;
- Замыкание обмоток статора моторчика бн, в следствии чего нагревается.
Если давление топлива на манометре скачет, это говорит о забитости фильтров.
Бензонасос не качает при включении зажигания
Современные системы управления двигателем блокируют бензонасос до прокрутки стартером. То есть чтобы электробензонасос заработал нужно начать заводить двигатель. Если же он и так не срабатывает проверить питание 12 В, для этого сканером включить реле бензонасоса.
Признаки низкого давления топлива в рампе
Главный симптом слабого давления плохой запуск двигателя и потеря мощности. Причины могут быть как самом БН, проводящих магистралях, фильтрах.
Почему падает давление топлива в рампе
Если при проверке давление топлива быстро падает после выключения насоса, нужно заменить регулятор давления топлива. Перед заменой можно попытаться его реанимировать. Для этого зажимаем обратную магистраль и включаем насос, давление повысится до максимального и резко отпускаем обратку. Таким образом мембрана в клапане садится на место и давление держит. Такие же симптомы могут быть после остановки двигателя. Давление резко падает, бензин сливается в бак и следующий запуск мотора будет затруднен.
При неисправности бензонасоса давление будет падать на оборотах.
Сигнализация блокирует бензонасос
Блокировка бензонасоса может произойти из-за замыкания блока не штатной сигнализации. В этом случае нужно произвести демонтаж сигнализации и заменить на новую.
Постоянно работает бензонасос
При остановке двигателя и выключении зажигания насос не отключается. Причина может быть в том, что реле бензонасоса замкнуло и не выключается. Питание 12 В постоянно приходит и электробензонасос качает.
Бензонасос жужжит, но не качает в чем причина
Автовладельцы часто сталкиваются с такой проблемой, что машина не заводится, но бензонасос жужжит. Дело в том, что сам моторчик работает, а крыльчатка проворачивает на оси статора. Соответственно давление не создается и двигатель не запускается. В таких случая поможет проверка давления топлива манометром.
Таблица значений давления топлива по маркам автомобилей
| Марка автомобиля | Давление, атм |
| фиат альбеа | 3,8 |
| лифан солано | 3,8 |
| шевроле ланос | 3,8 |
| шевроле круз | 4 |
| хендай солярис | 4 |
| хендай акцент | 4 |
| форд фокус 2 | 4 |
| уаз патриот | 4 |
| уаз 409 двигатель | 3,8 |
| субару легаси | 3,8 |
| субару | 3,8 |
| рено логан | 3,5 |
| приора | 3,8 |
| пежо 308 | 3,8 |
| нива шевроле | 3,8 |
| матиз | 3 |
| м57 бмв | 3,8 |
| лачетти | 3,8 |
| киа спектра | 3,8 |
| калина | 3,8 |
| инфинити qx56 | 4 |
| змз 406 | 3 |
| змз 405 евро 2 | 3 |
| газель 405 евро 3 | 4 |
| газ 3110 | 3 |
| ваз 2115 | 3 — 3,8 |
| ваз 2114 | |
| ваз 2112 | |
| ваз 2110 | |
| ваз 2107 инжектор | 2,5 — 3 |
| газель 4216 | 3,8 |
| z18xe | 3,8 |
| nissan primera | 3,8 |
| lexus is 250 | 3,8 |
| ix35 | 3,8 |
| дэу нексия | 3,2-3,8 |
Как проверить регулятор давления топлива
Если вы научитесь проверять регулятор давления топлива (FPR), вы можете сэкономить деньги на ремонте и быстрее запустить автомобиль. Регулятор давления топлива обычно выходит из строя по одному из двух способов: когда он не может удерживать давление, он подает слишком мало топлива в двигатель, вызывая состояние бедной смеси (низкое давление); когда FPR застревает и создает большее давление, чем должно, это заставляет форсунки подавать слишком много топлива, вызывая состояние богатой смеси (высокое давление).Эти условия могут быть вызваны изношенной пружиной или клапаном, негерметичной диафрагмой или недостатком вакуума в регуляторе давления.
Распространенные симптомы плохого FPR включают затрудненный запуск, пропуски зажигания, остановку двигателя и колебания.
Однако другие изношенные или вышедшие из строя компоненты, такие как топливный фильтр, топливный насос и проблемы с автоматической коробкой передач, также могут вызывать симптомы, похожие на неисправность регулятора давления. Таким образом, вам нужен способ устранения неисправности регулятора в вашем автомобиле, когда вы подозреваете неисправность.
Здесь вы найдете пару тестов, которые вы можете провести дома с помощью манометра топлива, довольно недорогого инструмента. Если у вас нет этого датчика, вы можете купить его в местном магазине или в Интернете.
I. Проверка FPR на утечки топлива
Самый простой способ проверить FPR — это использовать манометр. Но сначала вы начнете свои тесты с быстрой предварительной проверки:
1. Откройте капот и найдите регулятор давления топлива на одном конце топливной рампы.Эта рейка удерживает топливные форсунки на месте. Стандартный регулятор представляет собой небольшой металлический цилиндр с подсоединенным сверху тонким вакуумным шлангом. Кроме того, вы можете увидеть входящую топливную магистраль и обратную топливную магистраль, подключенные к ней, в зависимости от вашей конкретной конфигурации.
Примечание: на новых моделях автомобилей существует тенденция размещать регулятор давления топлива внутри топливного бака как часть топливного насоса в сборе. Так что на этих моделях вы не найдете ни регулятора, ни обратного топливопровода. Компьютер помогает поддерживать давление вместе с регулятором давления.
2. Проверить герметичность соединения вакуумного шланга. Ослабленный шланг помешает правильной работе регулятора. Также проверьте шланг на предмет повреждений и износа. Затем отсоедините вакуумную линию от регулятора.
3. Если вы видите какие-либо признаки топлива в вакуумной линии, значит, в диафрагме внутри регулятора давления есть утечка, и вам необходимо заменить регулятор. В противном случае продолжите оставшуюся часть этого теста.
Примечание: попробуйте провести этот тест сразу после того, как вы прокатитесь на машине по шоссе, что поможет выявить небольшие утечки топлива.
II. Как проверить регулятор давления топлива
1. Найдите клапан Шредера. Большинство современных систем впрыска топлива оснащены клапаном Шредера или контрольным клапаном, расположенным на топливной рампе. Клапан похож на воздушный клапан на ваших шинах.
2. Подключите манометр топлива к клапану Шредера или контрольному отверстию. Если в вашей системе нет этого клапана или используется более старая топливная система, обратитесь к руководству по ремонту для вашей конкретной модели автомобиля, чтобы узнать, как лучше всего подключить датчик к системе.
Примечание: если нет тестового порта или у вас нет подходящего адаптера, снимите клапан тестового порта и подключите манометр напрямую; или отсоедините впускной топливопровод и подсоедините Т-образный переходник. Затем снова подсоедините топливопровод и подсоедините манометр к Т-образному переходнику.
3. Затем найдите характеристики давления в топливной системе для вашей конкретной модели при работающем и выключенном двигателе. Посмотрите этот номер в руководстве по ремонту вашего автомобиля.
4. Запустите двигатель и дайте ему поработать на холостом ходу (или попросите помощника провернуть двигатель на несколько секунд, если двигатель не запускается).Затем выключите двигатель.
5. Наблюдать за манометром топлива при работающем двигателе и после его остановки. Давление топлива должно соответствовать спецификациям как при работающем двигателе, так и после его выключения.
Примечание : При проведении этого теста снимите также вакуумную магистраль при работающем двигателе. Это должно вызвать повышение давления. В противном случае проблема с FPR.
6. Запишите показания манометра.
7. Сравните свои показания со спецификацией в руководстве по ремонту.
- Если показания вашего манометра ниже спецификации при работающем двигателе (давление падает быстро или через несколько минут, или не повышается), вам необходимо проверить топливный насос (не в соответствующий расход), топливный фильтр (засорен или забит) или антидренажный клапан (отказал — сливает топливо обратно в топливный бак) на узле топливного насоса. Продолжить чтение.
- Если давление топлива начинает падать вскоре после выключения двигателя, возможно, у вас негерметичная форсунка, негерметичный сливной клапан в блоке топливного насоса или проблемы с самим FPR.
- Если вы обнаруживаете низкое давление и не меняли топливный фильтр более года (или с интервалом, рекомендованным в руководстве по эксплуатации вашего автомобиля), рекомендуется заменить фильтр и повторить тест еще раз. Ваша проблема может быть в засоренном или частично забитом фильтре. Если после установки нового топливного фильтра давление все еще слишком низкое или система теряет давление после выключения двигателя, перейдите к следующему разделу «Проверка максимального давления».
- Если показания вашего манометра превышают технические характеристики и вы знаете, что вакуумная линия в хорошем состоянии, правильно подключена и не забита, скорее всего, виноват ваш FPR.
III. Проверка на максимальное давление
Вы хотите провести эту проверку, если предыдущая проверка показала низкое давление в топливной системе после выключения двигателя. Тест может помочь определить причину неисправности при условии, что топливный фильтр не забит и не подлежит замене.
Этот конкретный тест аналогичен предыдущему. Вы воспользуетесь своим манометром топлива. Но на этот раз вы попытаетесь найти вероятный источник низкого давления в топливной системе.
1. Подсоедините манометр к топливной системе, как вы делали в предыдущем разделе.
2. Теперь положите тряпку на подводящую топливную магистраль (шланг), а другую — на возвратную топливную магистраль (шланг). Если вам нужна дополнительная помощь в поиске этих линий, обратитесь к руководству по ремонту вашей конкретной модели автомобиля.
3. Попросите помощника запустить двигатель, дать ему поработать на холостом ходу в течение минуты, а затем выключить.
4. Когда двигатель выключится, используйте пару скользящих шарниров или плоскогубцы с тисками, чтобы сжать и заблокировать входную и обратную линии.Тряпка должна находиться между плоскогубцами и топливопроводом, чтобы не повредить шланг.
5. Обратите внимание на показания манометра в течение нескольких минут.
- Если давление остается стабильным, ваша вина, вероятно, в сливном клапане топливного насоса.
- Если давление все еще падает, у вас либо негерметичная топливная форсунка, либо неисправная FPR.
Посмотрите видео в начале этого раздела, чтобы иметь представление о том, как проводить испытание на максимальное давление.
Как видите, проверка регулятора давления топлива может быть несложным процессом.С помощью манометра, довольно недорогого инструмента, вы можете узнать, нужно ли вам заменить регулятор или сосредоточиться на других компонентах или системах. Если вам нужно заменить регулятор, перейдите к разделу «Как заменить регулятор давления топлива», где вы найдете инструкции по установке нового. Однако в большинстве случаев вы узнаете, что основная причина — это устройство, нуждающееся в обслуживании. И часто вы можете самостоятельно заменить вышедший из строя или изношенный компонент и сэкономить деньги на ремонте.
,
Топливная форсунка отвечает за подачу топлива в двигатель и контролируется PCM как часть система впрыска топлива. Давление топлива, подаваемое топливным насосом, измеряется рабочим циклом компьютер, который зависит от нагрузки двигателя. Это руководство покажет вам, как проверить сигнал триггера (заземления) от PCM, цепи питания и работа самого инжектора.Для проверки сигнала форсунки от компьютера контрольная лампа работает лучше всего. Вам понадобится вольтметр, чтобы проверить сопротивление через форсунку. Во время тестирования может присутствовать топливо, поэтому необходимы обычные меры пожарной безопасности. В целях безопасности используйте защитные перчатки и очки. Тестирование только для систем FI.
Проверка топливной форсунки
СПОНСИРУЕМЫЕ ССЫЛКИ
- Наблюдать за слышимым щелчком, подтверждающим работу форсунки
- Проверить выход сигнала запуска от PCM
- Подтвердите, что форсунка имеет питание
- Проверить сопротивление обмоток катушки с помощью вольтметра
- Подтвердите работу клапана форсунки
- Проверить герметичность корпуса форсунки
- Проверить поток и схему распыления
Приступим к работе
Простой тест
- Запустите двигатель и дайте ему поработать на холостом ходу.Используя длинный металлический стержень, например, отвертку, прикоснитесь концом отвертки к форсунке.
Осторожно приложите ухо к противоположному концу стержня или ручки, чтобы услышать слышимый щелчок, подтверждающий, что инжектор работает.
Проверка питания цепи форсунки
- Когда ключ находится во включенном положении, используйте
тестовый свет или
вольтметр, подключенный к
отрицательная сторона аккумулятора. Осторожно проверьте обе стороны проводки инжектора.
разъем, один из проводов должен среагировать, зарегистрировав около 12 вольт на
глюкометр или включив контрольную лампу.Если ни один из проводов не реагирует, проверьте
предохранитель топливной форсунки в PDC. Если предохранитель в порядке, проводка системы впрыска топлива
диаграмма необходима, чтобы помочь отследить
провод и отремонтировать соединение. Закройте контрольные точки небольшим количеством
силиконовая резина после завершения тестирования.
Тест пускового механизма заземления форсунки
- PCM
замыкает цепь форсунки, чтобы запустить работу форсунки.Для этого лучше всего подходит контрольная лампа для наблюдения за пульсом.
производства ПКМ. Прикрепите тест
световой провод к положительной стороне аккумулятора и вспомогательный запуск или
провернуть двигатель. Проверьте сторону разъема форсунки, противоположную
цепь питания, вы должны наблюдать мигание тестовой лампы, которая будет реагировать
к оборотам двигателя / нагрузке. Если двигатель работает и пульс не наблюдается, подозревают
плохая проводка или неисправный драйвер форсунки PCM, который гарантирует PCM
замена.Закороченная форсунка может помешать работе драйвера форсунки для
дополнительные форсунки, отсоедините все форсунки и повторно проверьте сигнал. Если
возврат импульса Подключите форсунки по очереди, пока не появится импульс.
не работает, замените закороченную форсунку. Если
двигатель не работает проверьте
угол коленвала
датчик, который компьютер использует для открытия форсунок (Примечание.
Датчик угла поворота коленчатого вала в большинстве случаев не устанавливает код неисправности).
Тест обмотки топливной форсунки (ключ выключен)

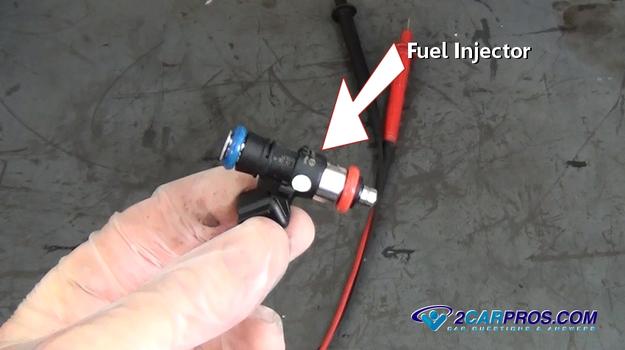

- С помощью вольтметра установите значение в омах.Этот тест может быть выполнен с установленным или удаленным инжектором.

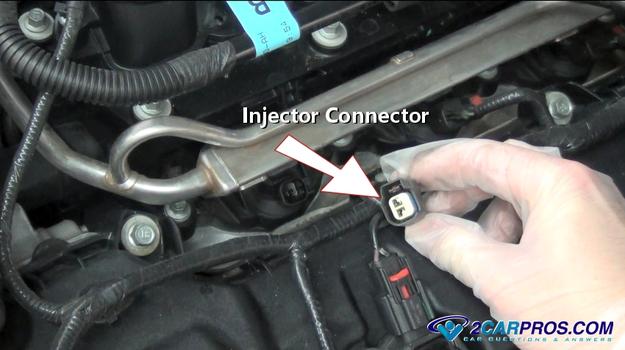

- Снять электрический разъем форсунки
.

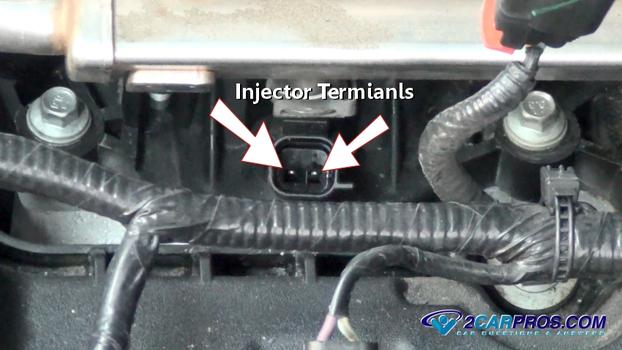

- Это обнажит электрические клеммы форсунки.
- Подключить выводы вольтметра к зажимам, полярность выводов
не имеет значения. Этот тест дает базовые значения сопротивления всех форсунок, эта информация также содержится в руководстве по обслуживанию.Большинство показаний форсунок должно находиться в диапазоне от 11 до 24 Ом. Топливные форсунки следует проверять в холодном состоянии.
если не указано иное, изменения температуры изменят показания. Если
тест показывает высокое сопротивление или обрыв цепи
инжектор потребности
замена.
Тест образца распыления форсунки
- Для этого теста
инжектор необходимо снять. Осмотрите корпус форсунки на предмет утечек и
электрические разъемы на предмет коррозии.
- Клапан и форма распыления — самая важная часть проверки топлива. инжектор. Проверка клапана может быть проведена при установленной форсунке, используя манометр топлива, пока горячая проводка топливного насоса остается включенной. Осторожно подключите к форсунке источник питания 12 В (питание и земля), вы должны быть в состоянии видеть колебания манометра при подключении и отключении цепи если клапан форсунки исправен и не забит.

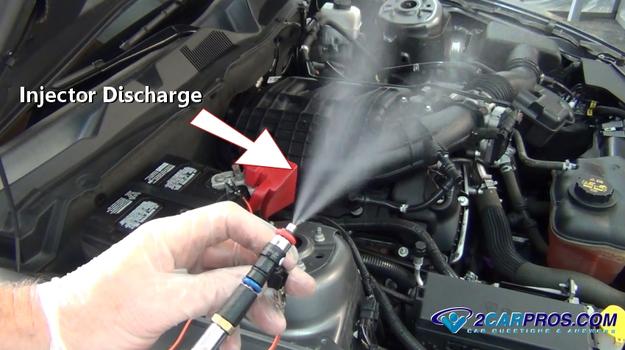

- Для проверки формы распыла форсунки необходимо снять форсунку. Прикреплять
сжатый воздух на входе в форсунку. Подключите питание 12 В и землю
источник питания инжектора. Сжатый воздух следует выпустить из
выпускной клапан со следами топлива, оставшимися от форсунки (использовать огонь
меры предосторожности). Обратите внимание на узор, который должен быть устойчивым, если узор
приглушенный инжектор следует заменить.
Посмотрите видео!
Видео о замене топливной форсунки
СПОНСИРУЕМЫЕ ССЫЛКИ
Вопросы?
Наша команда сертифицированных механиков готова бесплатно ответить на ваши вопросы.
Статья опубликована 08.01.2019
,Обновлено
Большинство автомобилей 1980-х годов и новее оснащены усовершенствованными электронными двигателями с впрыском топлива (заменяющими карбюратор). Основная часть этой системы — топливный инжектор.
Ищете хорошее онлайн руководство по ремонту? Нажмите здесь для 5 лучших вариантов.
Хотя у вас никогда не бывает проблем с топливными форсунками (особенно если вы регулярно используете очиститель топливных форсунок), иногда они загрязняются, забиваются или полностью выходят из строя и требуют замены.
Ниже приведены наиболее распространенные признаки плохой топливной форсунки и средняя стоимость их замены (при наличии трещин) или очистки (при засорении).
Принцип работы топливной форсунки
Основная функция топливной форсунки — снабжение двигателя топливом. Инжектор распыляет (впрыскивает) топливо в цилиндр двигателя через форсунку, чтобы можно было начать процесс внутреннего сгорания.
Топливо должно быть доставлено в нужное время, в нужном количестве и с правильным давлением, углом и схемой распыления.
Блок управления двигателем (ECU) является центральным компьютером или «мозгом» любого транспортного средства и управляет им. много отдельных компонентов, таких как топливный инжектор.Через различные датчики ECU обеспечивает, чтобы инжектор распылял топливо в нужное время и в нужном количестве, чтобы создать правильную воздушно-топливную смесь.
Топливный насос автомобиля подает бензин из бака через топливопроводы в топливные форсунки. Когда ECU определяет, что топливо необходимо, он сообщает об этом соленоиду топливной форсунки, который затем открывается, чтобы позволить топливу под давлением распыляться в цилиндр.
9 Распространенные неисправные признаки топливной форсунки
Если что-то пойдет не так с одной или несколькими вашими топливными форсунками, то двигатель вашего автомобиля не сможет работать так, как он должен.
Неисправный топливный инжектор либо предотвратит разбрызгивание топлива в двигатель вместе, либо испортит интервалы, с которыми он должен распыляться. В любом случае, ваш автомобиль не будет работать так, как должен, или даже не будет двигаться.
Ниже приведены 9 признаков плохой топливной форсунки, которые вы можете распознать на ранней стадии. Некоторые из симптомов засоренной или грязной топливной форсунки могут быть похожими, поэтому всегда стоит сначала попробовать запустить в топливной системе хороший очиститель топливной форсунки, прежде чем тратить деньги на их замену.
В качестве альтернативы, возможно, придется заплатить механику за правильную очистку топливных форсунок или купить комплект для очистки топливных форсунок и сделать это самостоятельно. В любом случае, вы захотите позаботиться о проблеме в ближайшее время, чтобы не произошло серьезного повреждения вашего двигателя.
# 1 — Грубые холостые обороты или заглохли двигатели
Поскольку у вашего автомобиля недостаточно топлива или неравномерная подача топлива, частота вращения на холостом ходу падает ниже оптимального уровня и приводит к грубому или даже сильному холостому ходу.Если число оборотов в минуту падает слишком низко, машина фактически остановится, и вам нужно будет перезагрузить машину.
# 2 — Вибрация двигателя
Неисправная топливная форсунка приведет к тому, что соответствующий цилиндр не будет работать. Это означает, что во время движения двигатель будет вибрировать или икать после того, как попытается завершить каждый цикл без топлива.
# 3 — пропуски зажигания в двигателе
Если из-за засоренной форсунки в двигатель не попало достаточное количество топлива, двигатель будет пропускать зажигание во время движения.Ваш автомобиль будет бороться за ускорение, или после нажатия на педаль газа будет пауза.
В любом случае, вы захотите позаботиться о проблеме в ближайшее время, иначе двигатель будет подвержен перегреву или другим проблемам, возникающим при нарушении правильной смеси воздух / топливо.
# 4 — включается индикатор проверки двигателя
Наиболее очевидным признаком проблемы является включение индикатора «Проверка двигателя» на панели приборов. Хотя это может означать много вещей, плохой топливный инжектор может быть одним из них.
Каждый раз, когда инжектор подает меньше топлива, чем необходимо (или больше в некоторых случаях), КПД двигателя снижается и может вызвать включение CEL. Используйте сканер OBD2 для подтверждения проблемы.
# 5 — Утечка топлива
Если ваша топливная форсунка действительно сломана или треснула от повреждения или старости, то из нее начнет вытекать бензин. Это означает, что топливо не сможет добраться до форсунки, но вместо этого оно будет вытекать из корпуса.
Если вы проверите топливную форсунку, вы заметите бензин снаружи или на ближайшей топливной рампе.Часто утечка происходит из уплотнения топливной форсунки, которое со временем ухудшается.
# 6 — Запах топлива
Это сопровождается утечкой топлива, но если у вас есть бензин, который не сгорает из-за поврежденного инжектора или застрявшего инжектора, вы почувствуете запах бензина. Иногда проблема может заключаться в топливных магистралях или неисправном датчике, говорящем ЭБУ вводить больше топлива, чем необходимо.
В любом случае вам нужно найти причину запаха бензина и устранить его сразу, прежде чем он станет большой угрозой безопасности.
# 7 — Engine Surge
Если топливная форсунка распыляет слишком много топлива в цилиндр двигателя, это вызовет скачок в двигателе, в результате чего ваше ускорение будет намного медленнее. Когда вы едете, вы заметите, что обороты двигателя будут заметно изменяться при постоянной нагрузке, а не при постоянных оборотах.
# 8 — Плохая экономия топлива
Если двигатель не получает нужного количества топлива, необходимого для сгорания, то это приведет к увеличению потребности инжектора в дополнительном топливе.Это приводит к плохой экономии топлива из-за избытка топлива, который, по мнению ЭБУ автомобиля, необходим, но на самом деле не нужен.
# 9 — Испытание на отказ при выбросах
Поскольку сломанная или протекающая топливная форсунка может привести к неравномерному или неполному сгоранию топлива, это приводит к увеличению выбросов. В некоторых случаях утечка топливной форсунки может привести к тому, что смесь воздуха и топлива станет настолько богатой, что в конечном итоге она сгорит каталитический нейтрализатор.
Стоимость очистки
Топливные форсунки не работают вечно, но вы можете принять меры для сохранения их срока службы как можно дольше.Многие эксперты рекомендуют очищать топливные форсунки каждые 30 000 миль или около того. Таким образом, форсунки не забиваются и не дают топливу разбрызгиваться в цилиндр.
Очиститель топливных форсунок
Использование бутылки очистителя топливных форсунок теперь является хорошим профилактическим обслуживанием и довольно дешевым. Ожидайте, что заплатите приблизительно 10-15 долларов за бутылок с чище .
Для технического обслуживания вы должны использовать одну бутылку примерно во время регулярной замены масла, но так же часто, как и при каждой заправке бензобака, если в форсунках уже есть признаки засорения.
Связанные: как чистить топливные форсунки
Профессиональная очистка топливных форсунок
Для более тяжелых случаев грязных или засоренных инжекторов требуется более дорогая профессиональная очистка . Ожидайте оплату от 50 до 100 долларов за эту услугу.
Некоторые компании даже позволяют вам отправлять им свои грязные инжекторы, где они будут чистить их примерно по 15–20 долларов США каждый, а затем отправлять обратно. Вероятно, они выполнят самую тщательную работу, но у вас наверняка будет время простоя, если вам понадобится ваш автомобиль.
Комплект для чистки топливных форсунок DIY
В качестве альтернативы, профессиональные механики, работающие неполный или полный рабочий день, могут приобрести комплект для очистки топливных форсунок , который обычно окупается после нескольких использований. Хороший комплект (например, этот комплект OTC) будет включать в себя различные адаптеры, которые позволят вам работать на большинстве автомобилей с впрыском топлива.
Расходы на замену топливных форсунок
К счастью, большинство проблем с топливными форсунками можно устранить с помощью профессиональной очистки или замены уплотнительных колец, если там есть утечка.Но когда топливная форсунка трескается или ломается, замена необходима, и это может быть дорого.
Хотя топливные форсунки индивидуальны, они предназначены для совместной работы с другими инжекторами. Поэтому, если вам интересно, можете ли вы заменить только один инжектор или все, ответ почти всегда заменяет их ВСЕ.
В зависимости от вашей марки и модели вы обычно можете заплатить от 800 до 1450 долларов за полную замену топливной форсунки. Стоимость одних только деталей составляет от 600 до 1200 долларов, а стоимость рабочей силы — от 200 до 250 долларов.
Есть исключения, конечно. Использование запчастей других производителей может сэкономить вам деньги, в то время как некоторые марки / модели автомобилей могут стоить более 2000 долларов США на замену. Имеет смысл присмотреться к этому виду работы.
