Характеристика бизнес газель: Технические характеристики автомобиля ГАЗель БИЗНЕС

Технические характеристики ГАЗель Бизнес в АВТОЦЕНТРГАЗ БЕЖИЦКИЙ в Брянске

* 330200-0000244/330202-0000244

** 330230-0000244/330232-0000244

*** Параметры данного показателя меняются в зависимости от двигателя.
Данные показатели относятся к автомобилям с двигателем УМЗ-42164 (бензиновый)

Все технические характеристики носят информативный характер, точные данные уточняйте по телефонам, указанным в разделе «Контакты».Все технические характеристики носят информативный характер, точные данные уточняйте по телефонам, указанным в разделе «Контакты».Все технические характеристики носят информативный характер, точные данные уточняйте по телефонам, указанным в разделе «Контакты».Все технические характеристики носят информативный характер, точные данные уточняйте по телефонам, указанным в разделе «Контакты».

ПАРАМЕТРЫ CUMMINS ISF2.8S4129P EVOTECH A 275

ПАРАМЕТРЫ CUMMINS ISF2. 8S4129P EVOTECH A 275
Тип двигателя Дизельный, с турбонаддувом и охладителем наддувочного воздуха Бензиновый, 4-тактный, впрысковый
Количество цилиндров и их расположение 4, рядное 4, рядное
Диаметр цилиндров и ход поршня,мм 94×100 96,5х92
Рабочий объем цилиндров, л 2,8 2,69
Степень сжатия 16,5 10
Номинальная мощность, нетто кВт (л.с.)
при частоте вращения коленчатого вала, об/мин
88,3 (120)
3600
78,5 (106,8)
4000
Максимальный крутящий момент, нетто, Н*м (кгсм)
при частоте вращения коленчатого вала, об/мин
270 (27,5)
1400-3000
220,5 (22,5)
2350±150
Порядок работы цилиндров 1-3-4-2 1-2-4-3
Частота вращения коленчатого вала в режиме холостого хода, об/мин
минимальная
повышенная

750±50
4500

800±50
3000
Направление вращения коленчатого вала (наблюдая со стороны вентилятора) правое правое
Запас хода от одной заправки при движении на всех типах топлива 475
ЭБУ один
Контрольный расход основного топлива при движении со скоростью:
60 км/ч, л/100км
80 км/ч, л/100км

8,5
10,3

9,8
12,1

Все технические характеристики носят информативный характер, точные данные уточняйте по телефонам, указанным в разделе «Контакты».

* 270500-0000244

** 270500-0000264

*** Параметры данного показателя меняются в зависимости от двигателя.
Данные показатели относятся к автомобилям с двигателем УМЗ-42164 (бензиновый)

Все технические характеристики носят информативный характер, точные данные уточняйте по телефонам, указанным в разделе «Контакты».

* сжиженный нефтяной

Все технические характеристики носят информативный характер, точные данные уточняйте по телефонам, указанным в разделе «Контакты».

* 322130-0000244

** Параметры данного показателя меняются в зависимости от двигателя.

Данные показатели относятся к автомобилям с двигателем УМЗ-42164 (бензиновый)

Все технические характеристики носят информативный характер, точные данные уточняйте по телефонам, указанным в разделе «Контакты».

* сжиженный нефтяной

Все технические характеристики носят информативный характер, точные данные уточняйте по телефонам, указанным в разделе «Контакты».

Техническая характеристика автомобилей Газель с двигателем УМЗ

4.

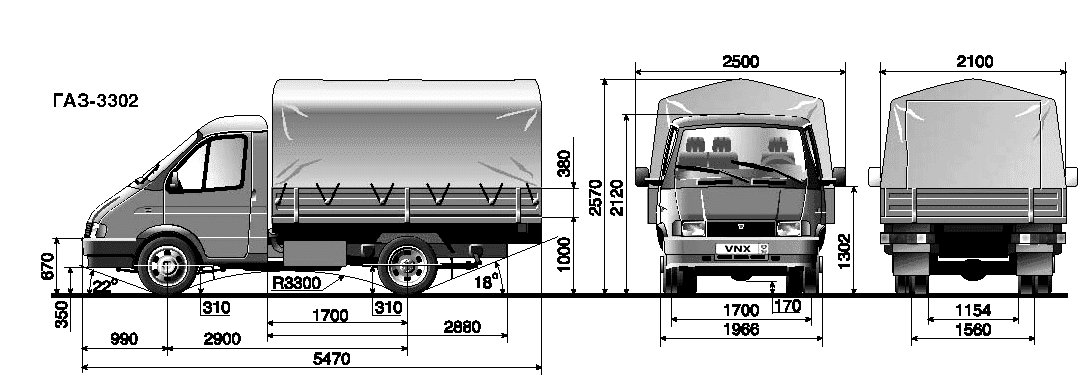

1. Автомобили ГАЗ-3302 и ГАЗ-2705. Общие данные
Модель автомобиля, ГАЗ 3302 33023 33027 330273 2705 27057 330202 330232
Тип автомобиля 4×2 4×2 4×4 4×4 4×2 4×4 4×2 4×2
Полная масса, кг 3500 3500 3500 3500 3500 3500 3500 3500
Масса снаряженного автомобиля, кг 1790 1920 2010 2140 1960
20701)
2180
22901)
1950 2005
Нагрузка на ось полностью груженого автомобиля, кг
переднюю 1200 1260 1380 1470 1245
12151)
1430
14001)
1290 1345
заднюю 2300 2240 2120 2030 2255
22851)
2070
21001)
2210 2155
База, мм



Габаритные размеры, мм:

2900 2900 2900 2900 2900 2900 3500 3500
длина 5480 5480 5480 5480 5475 5475 6616 6295
ширина 2066 2066 2066 2066 2075 2075 2066 2066
высота2) 2120 2274 2210 2364 2200 2300 2120 2274
высота по тенту 2570 2570 2660 2660 2570 2570
Колея передних колес 1700 1700 1720 1720 1700 1720 1700 1700
Колея задних колес (между серединами сдвоенных шин), мм 1560 1560 1560 1560 1560 1560 1560 1560
Дорожный просвет (под картером заднего моста при полной массе), мм 170 1560 1560 1560 1560 1560 1560 1560
Минимальный радиус поворота по колее наружного переднего колеса, м 5,5 5,5 7,5 7,5 5,5 7,5 6,7 6,7
Контрольный  расход топлива по ГОСТ 20306–90 при
движении с постоянной скоростью, л/100 км:
60 км/ч 10,7 10,7 12,0 12,0 10,7 12,0 10,7 10,7
80 км/ч 13 13 14 14 13 13 13 13
Максимальная скорость автомобиля на горизонтальном
участке ровного шоссе, км/ч
130 130 130 130 130 130 130 130
Углы свеса (с нагрузкой), °:
передний 24 24 29 29 22 29 22 22
задний 24 24
27
27 18 19 17 23
Максимальный подъем, преодолеваемый автомобилем, с полной нагрузкой, % 26 26 30 30 26 30 26 26
Погрузочная высота, мм 960 960 1060 1060 725 825 1000 1000

1) Для автомобилей ГАЗ-2705 и мод. с двумя рядами сидений.

2) Для бортовых автомобилей указана высота по кабине.

4.2. Автомобили ГАЗ-3221 и мод. Общие данные


Модель автомобиля ГАЗ 3221 32212 32213 32217 322173 322132 322133
Тип автомобиля 4×2 4×4 4×2
Полная масса1),  кг 2905 3215 3180 3115 3390 3160 3230
Масса снаряженного автомобиля, кг 2260 2215 2180 2470 2390 2160 2230
Нагрузка на ось полностью груженого автомобиля, кг:
 — переднюю 1020 1195 1115 1165 1255 1110 ИЗО
 — заднюю 1885 2020 2065 1950 2135 2050 2100
База, мм: 2900 2900 2900 2900 2900 2900 2900
Габаритные размеры, мм:
 — длина 5475 5475 5475 5475 5475 5475 5475
 — ширина 2075 2075 2075 2075 2075 2075 2075
 — высота 2200 2200 2200 2300 2300 2200 2600
Колея передних колес 1700 2700 1700 1720 1720 1700 1700
Колея задних колес (между серединами сдвоенных шин), мм 1560 1560 1560 1560 1560 1560 | 1560
Дорожный просвет (под картером заднего моста при полной массе), мм 170 170 170 190 190 170 170
Минимальный радиус поворота по колее наружного переднего колеса, м 5,5 5,5 5,5 7,5 7,5 5,5 5,5
Контрольный2) расход топлива по ГОСТ-2030690 при движении с постоянной скоростью, л/100 км:
60 км/ч 10,7 10,7 10,7 12,0 12,0 10,7 10,7
80 км/ч 13 13 13 14 14 13 13
Максимальная скорость автомобиля на горизонтальном участке ровного шоссе, км/ч 130 130 130 130 130 130 130
Углы свеса (с нагрузкой), град: 22 22 22 28 28 22 22
 — передний 17 17 17 19 19 17 17
 — задний Максимальный подъем, преодолеваемый автомобилем с полной нагрузкой, % 26 26 26 30 30 26 26

1) Полная масса автомобилей указана с учетом посадки водителя и пассажиров по количеству установленных мест.

2) Контрольный расход топлива служит для оценки технического состояния  автомобиля и проверяется в условиях, регламентированных соответствующими стандартами, и не является показателем эксплуатационных норм расхода топлива.

4.3. Двигатель


Модель УМЗ-42160
(Евро-3)
УМЗ-42164
(Евро-4)
Тип 4-тактный, впрысковый
Количество цилиндров и их расположение 4, рядное
Диаметр цилиндров и ход поршня, мм 100×92
Рабочий объем цилиндров, л 2,89
Степень сжатия 8,8 9,5
Номинальная мощность, нетто кВт (л.с.) 78,5 (106,8)
Максимальный крутящим момент, нетто,
даН×м (кгс×м)
22,5 (220,5)



при частоте вращения коленчатого вала,
об/мин
2500
Порядок работы цилиндров 1–2–4–3
Частота вращения коленчатого вала в ре-жиме холостого хода, об/мин:
 — минимальная (nmin xx) 800±50
 — повышенная (nповxx) 3000±50
Направление вращения коленчатого вала (наблюдая со стороны вентилятора) Правое

4.

4. Трансмиссия
Сцепление Однодисковое, сухое, с гидравлическим приводом
Коробка передач Механическая, 5-ступенчатая с синхронизаторами на всех передачах
  Передаточные числа:
  1 передача — 4,05
  2 передача — 2,34
  3 передача — 1,395
  4 передача — 1,0
  5 передача — 0,849
  Задний ход — 3,51
Раздаточная коробка автомобилей типа 4×4 Механическая, имеет две передачи: высшую (i=l,07) и низшую (i=l,87), а также симметричный межосевой дифференциал с принудительной блокировкой
Карданная передача



Два вала с тремя карданными шарнирами и промежуточной опорой Три вала (для автомобилей типа 4×4) с
  шестью карданными шарнирами
Передний мост автомобилей типа 4×4:
главная передача Гипоидная, передаточное число — 5,125
дифференциал Конический, шестеренчатый
поворотные кулаки С карданными шарнирами неравных угловых скоростей
Задний мост:
главная передача Гипоидная, передаточное число 5,125 — для автомобилей типа 4×4; 4,3 — для автомобилей типа 4×2
дифференциал Конический, шестеренчатый

 Условный знак, заменяющий букву варианта комплектации двигателя.

4.5. Ходовая часть


Колеса Дисковые, с неразборным ободом 5½ Jx16Н2
Шины Пневматические, радиальные, размером 175К16С или 185/75R16C (195R16C) для автомобилей типа 4×4
Подвеска:
передняя Две продольные, полуэллиптические рессоры
задняя  Две продольные, полуэллиптические рессоры с дополнительными (кроме автомобилей ГАЗ-3221 и мод.) рессорами и стабилизатором (устанавливается по заказу) поперечной устойчивости
Амортизаторы   Четыре — гидравлические с избыточным давлением газа, телескопические, двухсторон- него действия. Установлены па передней и задней осях

4.6. Рулевое управление


Рулевой механизм с ГУР Интегрального типа, с передачей винт-шариковая гайка
Насос ГУР Пластинчатый, двухкратного действия
Передаточное число рулевого механизма 16,6 (в среднем положении)
19,6 (в крайнем положении)
Рулевая колонка Регулируемая по высоте и углу наклона

4.

7. Тормозное управление
Рабочая тормозная система Двухконтурная с гидравлическим приводом и вакуумным усилителем
Тормозные механизмы:
передних колес Дисковые
задних колес Барабанные
Запасная тормозная система Каждый контур рабочей тормозной системы
Стояночная тормозная система С механическим тросовым приводом к тормозным механизмам задних колес

4.8. Электрооборудование


Тип электрооборудования Постоянного тока, однопроводное. Отрицательные выводы источников питания и потребителей соединены с корпусом
Номинальное напряжение, В 12
Генератор 3282.3771000
Стартер 422. 3708000 или 5732.3708000
Дополнительное реле стартера 711.3741–02
Система управления двигателем УМЗ-4216 (Евро-3):
блок управления  — микас М10.3 (4216.3763–82) — для автомобилей типа 4×2 (главная пара i=4,3)
 — микас М10.3 (4216.3763–12) — для автомобилей типа 4×4 (главная пара i=5,125)
датчик положения дроссельной заслонки 0280 122 001 (ф. BOSCH“)
датчик кислорода 25.368889
датчик фазы 4063847050–01 или ДФ-1
датчик синхронизации 23.3847 или ДС-1
датчик детонации GT-305
электромагнитные форсунки 0 280 150 560 (ф. BOSCH“), ZMZ 9261



ВЕКА 10 (ф. SIEMENS“)

регулятор холостого хода РХХ60
катушка зажигания сдвоенная 48. 3705 или 5810.3705
датчик температуры ОЖ системы 234.3828
управления
Система управления двигателем УМЗ-4216 (Евро-4):
блок управления  — микас 12.1 (42164.3763000) — для автомобилей типа 4×2 (главная пара i=4,3)



— микас 12.3 (42164.3763000–10) — для автомобилей типа 4×4 (главная пара i=5,125)

Форсунка ZMZ6354 DEKA1D
Катушка зажигания сдвоенная 48.3705 или 5810.3705
Патрубок дроссельный с электроприводом 40624.11481099
Модуль педали газа 6PV010033–00 (Hylic“)
Модуль погружного электробензонасоса 7Д5.883.046 СЭПО — ЗЭМ“ г. Саратов или Э04.4100000–21 АВТЭЛ“, г. Калуга
Клапан продувки адсорбера 21103–1164200–02 или 1103–1164200–03 или 21103–1164200
Свечи зажигания WR15YC (ф. BRISK“) или WR7BC (ф. BOSCH»)
Датчик сигнализатора аварийного давления масла 30.3829 или ММ 111В
Датчик абсолютного давления со встроенным датчиком температуры ATPTSNSR-0239
Аккумуляторная батарея 6CT-66LR
Фары:
правая 0301215 202 или 1512.3775000
левая 0301215 201 или 1502.3775000
Задние фонари:
для автомобилей с платформой 171.3716 или 7702.3716
для автомобилей с цельнометаллическим кузовом 7202.3776 (правый), 7212.3776 (левый)
Стеклоочиститель 60.5205010 или 70.5205000
Комплект звуковых сигналов 20 20.3721–01 Г/201.3721–01Г

4.9.

Кузов1)
Кузов цельнометаллический, полукапотный, имеет  пять дверей — две распашные двери кабины, боковую сдвижную и две распашные задние двери салона
кабина автомобилей ГАЗ-3221 и мод. Двух— или трехместная
кабина автомобилей ГАЗ-2705 и мод. Трех— или семиместная
габаритные размеры (внутренние) грузового салопа автофургона, мм:
длина 3140/20002)
ширина 1830
высота 1500
объем Грузового салопа фургона, м3 9/62)

4.10. Кабина и платформа


  ГАЗ-3302, ГАЗ-33027, ГАЗ-330202 ГАЗ-33023, ГАЗ-330273, ГАЗ-330232
Кабина Металлическая, двухдверная трехместная Металлическая, двухдверная, шестиместная
Платформа Металлическая, с откидным задним и боковыми бортами
габаритные размеры платформы (внутренние), мм
длина 3089/41393) 2339/30894)
ширина 1978 1978
высота 400 400

4.

11. Основные данные для регулировок и контроля
Давление масла на прогретом двигателе при частоте вращения коленчатого вала на холостом ходу, кПа (кгс/см2) 127 (1,3)
Зазор между коромыслами и клапанами на холодном двигателе при 15–20° С, мм
 — для выпускных клапанов 1 и 4 цилиндров 0,3–0,35
 — для остальных клапанов 0,35–0,4
Нормальная температура жидкости в системе охлаждения, °С 80–105
Минимальная частота вращения коленчатого вала в режиме холостого хода, об/мин 800–850
Зазор между электродами свечей, мм 0,7–0,85
Прогиб ремня вентилятора при нажатии с усилием 4 даН (4 кгс), мм 7–9
Прогиб ремня водяного насоса и генератора при нажатии с усилием 4 даН (4 кгс), мм 8–10
Прогиб ремня насоса гидроусилителя руля при нажатии с усилием 4 даН (4 кгс), мм 6–10
Свободный ход педали сцепления, мм 7–15
Ход штока рабочего цилиндра сцепления, мм 18–20,5
Свободный ход5) педали тормоза при неработающем двигателе, мм 3–5
Минимально допустимая толщина фрикционного слоя, мм:
для колодок передних дисковых тормозов 3,0
для накладок задних барабанных тормозов 1,0
Суммарный люфт рулевого колеса, ° Согласно ГОСТ Р 51709–2001
Уклон, на котором автомобиль с полной нагрузкой удерживается стояночной тормозной системой, не менее, % 16
Углы установки передних колес: развал6) 0°30′-1”
поперечный наклон шкворня6)
продольный наклон шкворня6) 3°28’+30” (4°)7)
схождение колес, мм 0–3
Давление воздуха в шинах, кПа (кгс/см2):
передних колес 290+10 (3,0+0,1)
  330+10 (3,4+0,1)7)
  240+10 (2,5+0,1) 8)
задних колес 290+10 (3,0+0,1)
  240+10 (2,5+0,1)8)
  270+10 (2,8+0,1)9)

Примечание: давление воздуха в шинах каждой оси должно быть одинаковым согласно указанным величинам.

1) Для автомобилей с цельнометаллическим кузовом.
2) Для автомобилей ГАЗ-2705 с двумя рядами сидений.
3) Для ГАЗ-330202.
4) Для ГАЗ-330232.
5) Свободный ход обеспечен конструкцией вакуумного усилителя тормозов.
6) Параметр обеспечен конструкцией передней оси (переднего моста), регулировке не подлежит.
7) Для ГАЗ-330202 и ГАЗ-330232.
8)Для автомобиля типа 4×4.
9) Для ГАЗ-3221 и ГАЗ-32212.

Если у Вас Газель ГАЗ-33025 с ГБО, то следующий пункт инструкции здесь. Полное содержание инструкции для Газели с ГБО.

Газель Компания | Что такое компания «Газель»?

Обновлено

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
