Установка центрального замка на ваз 2107 своими руками (фото, видео)


Еще одним легендарным представителем российского автопрома является ВАЗ 2107. Несмотря на то, что эта модель появилась в продаже в далеком 1982 году, с конвейера ее сняли всего пару лет назад. Большинство автолюбителей, владеющих этим средством передвижения, все-таки управляют моделью более ранних выпусков. Ну и в связи с этим встает ряд вопросов, которые необходимо решить. Например, установка центрального замка на ВАЗ 2107 сделает эксплуатацию вашего авто намного приятней и проще.

ВАЗ 2107

Путей решения проблемы множество. Можно просто приехать в сервис, и вам все сделают профессионалы. Стоить отметить, что денег в таком случае будет потрачено гораздо больше, чем если вы сделаете это своими руками.

Имея хоть малейшее представление о том, как устроен этот механизм, вы вполне справитесь самостоятельно. Заранее ознакомьтесь с материалами, например, в интернете вы сможете найти достаточное количество информации. Почитайте, посмотрите, как происходит установка центрального замка на ВАЗ 2107, видео материалы. Подготовьте необходимые инструменты и вперед за работу.

Устанавливаем центральный замок

Естественно, перед тем, как приступить к делу, приобретаем нужный нам комплект центрального замка. Самыми главными в таком комплекте являются четыре моторчика и блок управления. Так же в коробке должны быть провода, брелок, различные предохранители и планочки.

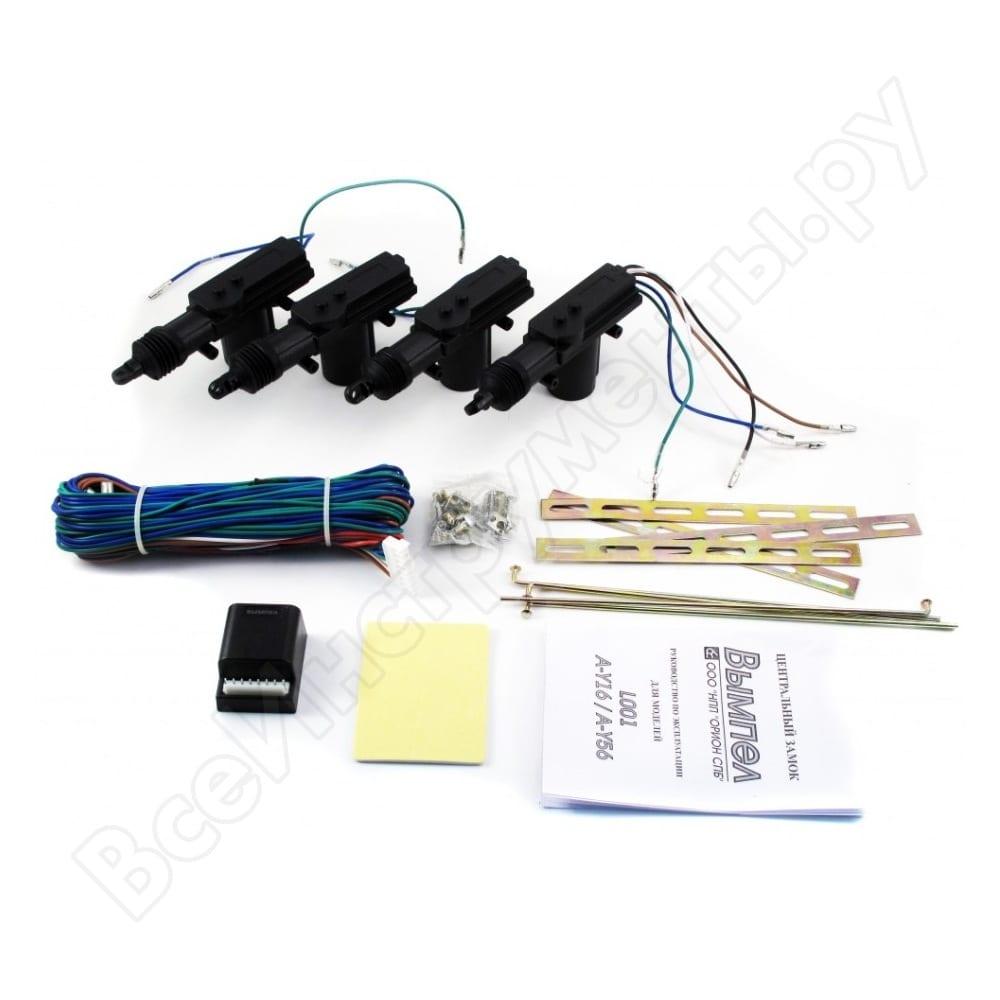

Комплектация центрального замка

Самый простой способ управлять центральным замком — специальная кнопка на приборной панели. Однако ее монтаж и подключение займет время. Так же существует способ закрывать и открывать замки на ВАЗ 2107 нажатием кнопки на брелоке. Ну и самый неудобный — поворот ключа в водительской двери.

Определившись с тем, какой вариант вам больше по душе, собираем нужный инструмент:

  1. Дрель;
  2. Отвертки;
  3. Гофра;
  4. Молоток;
  5. Ножик;
  6. Гаечные ключи.

Работа с проводкой

Самым важным и главным моментом установки является протягивание проводки. Все провода должны быть нужной вам длины, прокладывать их необходимо в местах, защищенных от посторонних воздействий, например, воды. Так же, рекомендуется использовать гофрированные трубки, чтобы обезопасить провода от перетирания.

Важно! Перед тем как приступить к работе, обязательно отсоедините клемму на минус от аккумулятора!

Установка центрального замка на ВАЗ 2107 своими руками начинается с определения места монтажа блока управления. Рассмотрим вариант нахождения контроллера между полкой и бардачком. Далее раскладываем провода по длине, решаем, какие из них пойдут к задним дверям. Их мы будем тянуть через нижний поребрик, под пластмассовыми защитными накладками порожков. Для передних дверей проводку потянем под торпедой. От аккумулятора прокладываем провод +12В. Он будет питать все устройство.

Проводка для центрального замка

Монтаж моторчиков

Для того чтобы установить нужные нам моторчики, придется просверлить отверстия в каждой двери. Рекомендуем вам устанавливать замки ВАЗ 2107, начиная с задних дверей.

Чтобы приступить к работе, снимаем все лишние элементы: пластиковые накладки и обшивку. Берем дрель и делаем отверстие в двери. Через него впоследствии мы потянем проводку из стойки в дверь. Просверливаем вторую дырку в стойке. Теперь приступаем к протяжке проводов. Не забывайте использовать гофру.

Проводка задней двери

Теперь можно установить движок. При установке не забывайте проверить, чтобы он не мешал работе стекла. Дело за малым. Прикручиваем друг к другу тягу моторчика и тягу блокировки замка с помощью планки. Она должна быть в комплекте центрального замка. Теперь, собственно, готово. Переходим к передним дверям.

На передние двери установка моторчиков много времени не потребует. В этом случае мы располагаем их в левом и соответственно правом нижнем углах дверей. Устанавливаем по примеру задних дверей и выполняем проверку.

Установка движков на передние двери

Проверка работы

Перед тем как порадоваться завершению работы, необходимо подключить блок управления к колодке с проводами. Затем вернуть клемму аккумулятора на место. Если замки ВАЗ 2107 сработали правильно, значит все подключено верно. Поздравляем. Если возникли какие-либо проблемы, возможно где-то при подключении был перепутан вывод на + или -.

Совершенству предела нет, и в будущем вы можете подключить замок багажника к центральному замку, установить сигнализацию или стеклоподъемники. Вывести специальную кнопку управления закрытия и открытия дверей на приборную панель. На автомобиль ВАЗ 2107 установка центрального замка не является пределом мечтаний. Практически все ваши желания по модернизации любимого авто можно претворить в жизнь.

Установка центрального замка на «классику»

Установка центрального замка на ВАЗ

Автомобиль ВАЗ 2106, нужно установить центральный замок, установить актуаторы в передние двери.

Заодно нужно заменить провода, привода электростеклоподъемника. Для того, чтобы проделать такие операции нам понадобятся такие инструменты:

  • дрель и сверла,
  • отвертка,
  • пассатижи,
  • кусачки и паяльник.

Так же нам понадобятся центральный замок, крепления и обивки (примерно 20 штук), еще пригодится переходная трубка стойка-дверь, клеммы «мама-папа», термоусадочный кембрик и провода.

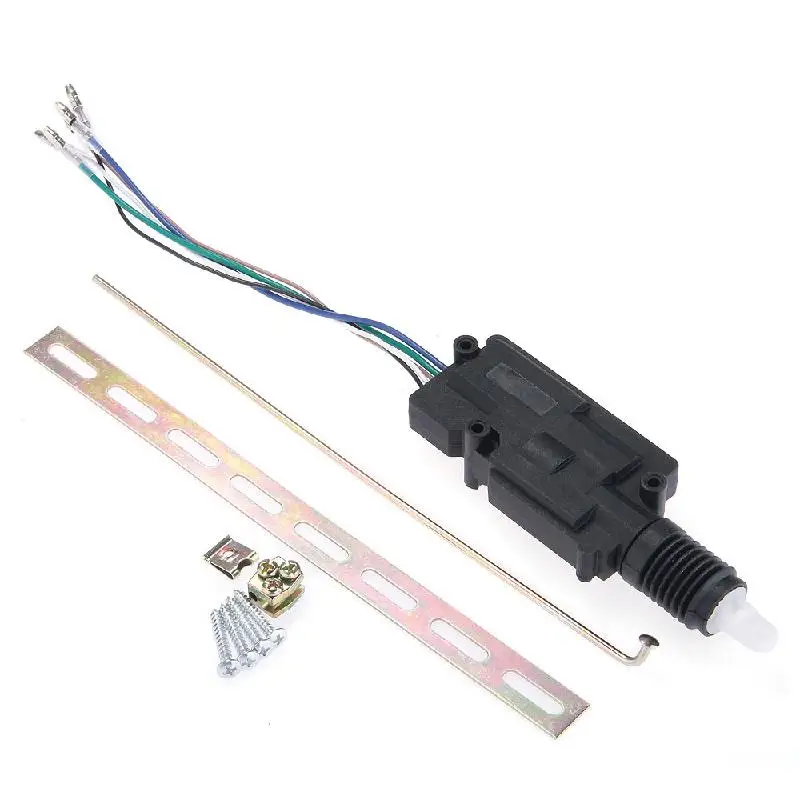

Установка актуатора

Первое, что нужно сделать это снять ручку, потребуется открутить три болта крепления.

После ручки открывания двери снимается и облицовка.

Вторую дверь нужно разобрать до такого же состояния. Теперь начинаем снимать обивку двери.

Чтобы снять обивку, поддеваем ее отверткой.

На передней двери, на мой взгляд, наиболее подходящее место для крепления актуатора — это нижний левый угол.

Чтобы закрепить актуатор сверлим отверстия и вкручиваем саморезы.

На фото указаны места для сверления. Тягу актуатора крепится зажимом к тяге замка.

Процесс установки актуатора на передние или задние двери кроме ее места монтажа не отличается, в данном случае рассмотрим установку актуатора на примере задней двери. Приводы устанавливаются вертикально внизу двери под тягой блокираторов. Для крепления используются имеющиеся отверстия двери и идущая в комплекте с центральным замком планка.

Если отверстие имеет большой диаметр, то можно использовать для крепления шайбы или пластины из металла с отверстием 7 мм в центре. Для крепления используем винты и гайки М6. Провода жгута протягиваем через резиновую трубку, через которую проходят провода к красной лампе в торце двери.

Протягиваем жгуты под обивкой пола вдоль передних дверей, заводим через центральные стойки где проходят провода к плафонам освещения салона и выводим наружу в районе верхнего окончания нижней пластиковой накладки (накладка перед этим снята). Привод центрального замка устанавливаем как на рисунке ниже.

После установки приводов в задние двери, подключаем к ним провода, затем проверяем работу центрального замка. Зачастую с передними дверьми проблем не возникает, а с задними может не хватить мощности привода. Для этого нужно будет снять 2 пружинки. Ниже будет приведен наглядный пример, что делать если возникнет такая трудность.

Далее будет описан процесс, как снять пружины. С первой пружиной, которая отмечена на картинке, проблем возникнуть не должно, при помощи отвёртки поддеваем её через технологическое окно. А вот процесс со 2-ой, несколько отличается. Для этого снимаем привод блокиратора, откручиваем клипсу, затем приступаем к откручивании гайки блокиратора, для этого понадобится ключ на 13. Без труда снимаем 2-ую пружину и собираем привод в обратной последовательности.

Ход тяги актуатора должен быть на 4-5 мм больше, по сравнению с ходом тяги замка. Центры хода тяг нужно совместить. Тяга актуатора должна не доходить примерно 2 мм в каждом направлении. Винты зажима нужно сильно затянуть.

Рассчитывайте силы, так как можно сорвать головки винтов!

Теперь приступаем ко второму этапу — подключение центрального замка на ВАЗ Классика. Первое что делаем на этом этапе, это снятие панели приборов.

Снятие панели и и подключение проводов центрального замка

Не забудьте, что нужно проткнуть точки возле шурупов крепления. Теперь ищем место, в котором проходят провода под панелью приборов в бардачке.

Начинаем снимать старые провода, на их место устанавливаем новые.

Начинаем подключать провода актуатора, они прокладываются внутри двери.

Просовываем провода стеклоподъемника и актуатора в трубку.

Всего получилось 7 проводов, они с большим трудом, но проходят. Теперь начинаем прокладывать провода сквозь отверстия, одной стороны их мы тянем под панель приборов, а с другой бардачок.

Не забываем установить проходную трубку.

Теперь подсоединяем провода к разъемам.

Предохранитель должен крепиться к разъему, а сам разъем нужно соединить с блоком ЦЗ.

К корпусу авто нужно присоединить минусовой провод ЦЗ (его скорее всего понадобится удлинить). Плюсовой провод нужно подсоединить к предохранителю №1.

Обратите внимание, что подключение и прокладка проводов должна выполняться при отключенном аккумуляторе.

Источник: http://vaz-2106.ru/forum/index.php?showtopic=5072

Спрашивайте в комментариях. Ответим обязательно!

Где находится центральный замок ВАЗ 2110

Центральный замок ваз 2110.

Для продвинутых автоэлектриков схема ЦЗ с использованием автосигнализации.

При установке центрального замка на ВАЗ 2106, можно пойти двумя путями.

Продам блок ЦЗ ВАЗ 2110, 2111, 2112 и др.8-ми контактный.

Применяемость: Блок управления системой блокировки дверей ГАЗель NEXT (ту 4...

Блок цз ваз 2110.

Центральный замок (бубд) ВАЗ 2108-2110.

Блок цз ваз 2110.

Lada 2114 Конструктор "Юный тюнер".

штекеров в колодке блока управления С - условная нумерация штекеров в колод...

Схема соединений контрольных приборов ВАЗ.

Ваз центральный замок блок схема.

схемы управления цз Сделай сам.

Схема подключение центрального замка ваз 2109 - Установка центрального замк...

Схемы блока нету, так как устройсто было срисовано с промышленого.

Ремонт центрального замка ВАЗ 2110.

Реле центрального замка на ВАЗ 2108, 2109, 21099, 2110, 2111, 2112, 2113, 2...

Ручка кпп своими руками ваз 2110.

печки ваз 2110 - Автоспорт, ремонт автомобилей, тюнинг.

...при этом не тянуть новые провода из всех дверей.Машина ваз2114 2005...

Центральный замок ваз 2110.

...приоровских регулировка электрозеркал, управление центральным замком, по...

Схема замок ваз.

подключение кнопки центрального замка ВАЗ.

Электрооборудование Ваз-2110-3.

Провода отпирания и запирания будут иметь потенциал +12 В во время запирани...

Центрального замка ваз 2110.

Центральный замок ваз 2110 фото.

Схема: 6 - Блок предохранителей/реле; 102 - Переключатель дверного замка; 1...

Блок центрального замка ваз 2114 фото.

Центральный замок ваз 2110.

схема блока предохранителей ваз-2110.

Особенности установки

Главный блок центрального замка.

Электроприводы замков дверей.

Блок центрального замка ваз 2114 фото.

Отщелкнув замок, снимаем колодку с разъема блока управления.

Блок центрального замка ваз 2114 фото.

20 августа 2003 По электрической схеме цепи центрального замка защищены пре...

Нет плюса на блоке центрального замка ВАЗ 2115 2008 года!

Единый замок: Блок управления и его исполнительные звенья.

Где находится реле центрального замка ваз 2110.

Где находиться центральный замок на ваз 2112.

Синяя ваз 2106 фото.

Блок центрального замка ваз 2114 фото.

Re: Решено: Крепление МАССЫ в ВАЗ 2110.

Кнопка Центрального Замка.

Блок управления центрального замка ваз 2110 фото.

Как установить центральный замок на ВАЗ 2106

В настоящий момент большая популярность центральных замков на автомобили отечественного производства. Сгодня мы Вам расскажем про установку центрального замка на ВАЗ 2106 своими руками.

Теория.

Есть два варианта установки центрального замка на ВАЗ 2106:

1. Устанавливать центральный замок вместе с сигнализацией, предварительно выбрав сигнализацию, которая способна управлять актуаторами в дверях напрямую, без использования блока управления центральным замком. Можно конечно использовать и блок управления, но это будет немножко дороже стоить по деньгам.

2. Устанавливать используя блок управления ЦЗ, он даст возможность подключится к практически любой сигнализации. На фото это черная коробочка. Также этот блок необходим, чтобы замыкать все двери поворотом ключа одной — водительской. О этом сегодня и поговорим.

Также с начала хотелось бы сказать, что установка центрального замка подразумевает исполнение сборочно-разборочных работ, а также работу с электричеством, режущими инструментами и тп. Проявляйте осторожность!

Теория работы: Если рассматривать все в теории, то в установке центрального замка в ВАЗ 2106 нет ничего сложного, достаточно разместить и закрепить блок управления, протянуть провода по салону, установить актуаторы в двери и вуаля все работает! Но на практике все несколько сложнее.

Ниже я приведу своего рода инструкцию, не обязательно исполнять все до буквы написанной, это скорее всего просто рекомендации и маленькая часть моего скромного опыта. Например такие пункты как — «разместил блок там-то», «удалил механизмы и сами щепки» — это мои личные похоти, что ль. Вы можете этого не делать. Я старался идти по наилегчайшему пути.

Установка центрального замка на ВАЗ 2106 своими руками

Установку можно разделить на такие не сложные подпункты:
1. Прежде всего необходимо проверить работоспособность всего комплекта, это очень сэкономит время в некоторых случаях
2. Отключить массу от аккумулятора!
3. Размещение и крепеж блока управления ЦЗ в салоне (отмечу, что для правильной работы ЦЗ очень желательно, а то и обязательно, размещение блока управления в салоне).
4. Протягивание проводов по салону, подключение питания ЦЗ к бортовой сети автомобиля
5. Установка акуатора в водительскую дверь, затем во все остальные.

По всем пунктам. Первое, рекомендую перед установкой подключить весь комплект к аккумулятору и проверить его работоспособность.

Проверка работоспособности проводится довольно легко — достаточно соединить все актуаторы с комплектом проводов (соединяем синий к синему, зеленый к зеленому и тд), в водительскую дверь устанавливается актуатор с пятью проводами, он же управляющий. Замечу что все актуаторы должны были вытянуты на весь ход, после подключить БУ (блок управления) к аккумулятору. Теперь достаточно опустить шток управляющего (с 5 проводами) актуатора и все остальные также должны втянуться внутрь. Если вытянуть шток управляющего — соответственно все актуаторы должны выдвинуться.

Согласно рекомендациям производителя, я искал место для размещения БУ в салоне автомобиля, судя по длине проводов, оно рассчитано у ног водителя или в крайнем случае под панелью приборов. Под панелью приборов ему делать нечго, там и так неразбериха. Было принято решение разместить БУ у ног водителя, с левой стороны под декоративной накладкой. Есть фото, но очень плохого качества, так как было темно и не было вспышки.

При таком размещении блока управления центральным замком провода на сторону переднего пассажира, именно этого центрального замка я бы рекомендовал тянуть по полу, приподняв ковровое покрытие обивки салона. По левой стороне также потребуется демонтировать пластиковый (дюралевый) порожек — накладку на пороге в проеме двери. Это необходимо для того, что бы стало возможным протащить провода на правую сторону и на задние двери, до средней стойки.

Забегая вперед, скажу, что питание я подключил под панелью приборов. На проводе блока управления центральным замком был установлен предохранитель (производителем) номиналом 10А, что являлось большим плюсом. Старайтесь разместить БУ таким образом, что бы он не мешал накладке свободно лечь на место.

Первым я начал устанавливать актуатор в водительскую дверь, сюда устанавливается тот, который имеет пять проводов. На фото есть часть процесса.

Я не говорю что это истинно-правильный вариант, вы в праве предложить свои, но он подошел как нельзя лучше, еще одной причиной было то, что в водительской двери у меня установлен бесшумный замок от зубил. Как видно на фото, я прикрутил монтажную пластину к актуатору (которая идет в комплекте) и воспользовался готовыми отверстиями в двери, не делая новых.

Также таким образом шток моторчика был прямо напротив оси перемещения щебка двери, который кстати остался один у меня на водительской двери.

Что касается механической части, то электропривод я присоединил к тяге салонного щебка, так проще и действеннее.

Эта тяга была перерезана и сварена при установке бесшумного замка, если у вас обычные замки ничего резать не нужно. Зажим используется с комплектации центрального замка. Далее необходимо вставить тягу (из комплекта) которая похожа на спицу, ее можно укоротить, что бы она сверху ни во что не упиралась.

Затем необходимо вытянуть сам актуатор максимально вверх, в этот момент дверь отперта, и в таком положении зафиксировать регулировочный винт. У вас получится что-то вроде этого.

После этого можно проверить запирается ли дверь ключем, не мешает ли что внутри двери, как опускается стекло и пр. Если все нормально, то можно подключить провода, не проводя их через стойку и дверь, имитировать закрытие дверного замка, подключить аккумулятор и попробовать замкнуть дверь ключем. Если все работает, то актуатору потребуется только легкий толчек, после чего он втянется внутрь сам. Если все нормально, то можно заняться проводкой.

Проводить провода необходимо через резиновую трубочку, которая соединяет дверь со стойкой. Если у вас таковой не имеется, то понадобится сверло на 13мм и трубка-гофра. Сверлятся отверстия в двери (побольше) и в стойке. Все получится приблизительно так.

По двери провод прокладывается как ваша душа пожелает, если будет лишний, то его можно смотать в аккуратную бухту и стянуть стяжкой, которыми кстати очень удобно крепить провод внутри двери.

Совет. Тщательно следите, что бы провода центрального замка не терлись и не касались троса стеклоподъемника, иначе у вас есть все шансы вывести из строя ЦЗ.

У меня провод расположился как на фото ниже. Правую переднюю дверь описывать не буду, так как она практически одинакова с левой, принцип тот же, замечу что я убрал щебки со всех дверей, оставив только водительский, которым можно запереть все двери изнутри.

Задние двери я решил упростить конструктивно — убрал весь механизм, который запирал дверь изнутри, откусив плоскогубцами от него маленькую часть.

Эта часть с яблоком на конце нужна для того, что бы соединить актуатор с самим механизмом замка. Положение замка выбиралось с таким расчетом, чтобы он не мешал опускаться стеклу. Установка аналогична передней двери: крепим, вытягиваем за шток до упора, завинчиваем зажим и … можно испытать его. Для этого подключаем провода, захлопываем дверь, закрываем водительскую дверь — задняя дверь тоже должна захлопнуться. Фото ниже.

Что касается проводов, то тут пригодится дрель, сверло 13 мм, понадобится сверлить и стойку с одной стороны и дверь напротив. Главная задача — обеспечить скольжение провода в гофре, а не его залом.

Надеюсь вам был полезен мой небольшой пост по установке центральных замков на ВАЗ 2106 своими руками, я не брал во внимание мелочей, разборки-сборки дверей. Напомним, что предыдущая статья была про установку электростеклоподъемника на ВАЗ 2106.

Центральный замок ваз 2112: Не работает, Схема, Неисправности

Центральный замок ВАЗ-2112 для владельца этого автомобиля считается достаточно безопасным устройством. Шагая в ногу с прогрессом, человек стремится везде успеть. Такой вид транспорта, как автомобиль, давно стал не роскошью, а средством передвижения. По статистике, каждый второй человек управляет автомобилем.

Оглавление

Не работает
Где находится
Схема
Неисправности

Не работает

Не работать моторчик центрального замка может по ряду причин:

Произошел обрыв обмотки около одного из полюсов.

Если напряжение питания подается более одной секунды, то коллектор будет разогреваться и уже после окончании движения горячий коллектор приводит к расплавлению пластмассы под его пластинами. Т.к. щетки подпружинены, то они начинают соединяться выдавливая расплавленную пластмассу и когда щетки соединятся, то сгорает предохранитель питания центрального замка (после этого шток активатора перестает двигаться даже вручную). Часто причиной этому является дешевые сигнализации (например, не хватает времени работы ЦЗ для того что бы замок закрылся полностью) и холодное время года.

Перегрев моторчика из-за постоянного открытия/закрытия в короткий период времени(30-40сек).

Износ пластин коллектора. В этом случае центральный замок срабатывает не всегда, а через раз. Смазка загустела, либо пластик выдавило из под пластин на верх из-за высокой длительности импульса, и коллектор перегрелся.

Где находится

Блок под торпедой примерно напротив справа у правой коленки водителя, наверно это можно назвать за блоком индикации. Придется открутить защиту у педали газа и высоко засунуть руку.

Дело в том, что все приводы подключены параллельно. И если один не работает по причине блока, то не будут работать все двери. Остается место штатной скрутки в пороге спереди около стойки водителя, где провода уходят в дверь, сам переход из стоики в дверь и провода в двери.

Схема

1 — монтажный блок; 2 — предохранитель на 8А; 3 — блок управления; 4 — моторедуктор блокировки замка правой передней двери; 5 — моторедуктор блокировки замка правой задней двери; 6 — моторедуктор блокировки замка левой задней двери; 7 — моторедуктор блокировки замка правой передней двери; А — к источникам питания; В — схема условной нумерации штекеров в колодке блока управления; С — схема условной нумерации штекеров в колодках моторедукторов блокировки замков

Неисправности

Невозможность управления дверьми с водительской двери.

Отсутствует питание на блоке управления ЦЗ.

Перегорание или плохой контакт в держателе подвесного предохранителя.

Предохранитель подвязан к проводке проходящей за монтажным блоком.

Центральный замок ВАЗ 2110 – монтаж своими силами + Видео » АвтоНоватор

Автомобили, производимые в 21 веке, очень технологичны и продуманы с точки зрения безопасности. Они включают в себя много приборов для защиты и комфорта владельца автомобиля. Отечественный автопром пытается в меру своих возможностей не отставать – так и в автомобиле ВАЗ 2109 и 2110 появился центральный замок.

Дополнительная опция – стоит ли заказывать?

Наличие центрального замка в автомобиле ВАЗ относится к дополнительным опциям, да и то, если говорить об автомобилях, выпущенных после 2000 года. Впрочем, в моделях ВАЗ 2109, лишенных этого достоинства, не составляет никакого труда его поставить.

Основным предназначениям центрального замка ВАЗ 2109 является автоматическое открытие и закрытие всех дверей автомобиля одновременно. Управления центральным замком может происходить с помощью пульта сигнализации, который взаимодействует с системой, а также при помощи ключа. Состоит механизм центрального замка из нескольких датчиков, которые расположены в конвертах дверей, и автоматических выключателей. Вся эта система связана между собой и закольцована с электропитанием автомобиля.

Установка центрального замка – апгрейд автомобиля

Если вас заинтересовало такое приспособление, можно произвести его установку самостоятельно в домашних условиях. Купить центральный замок для ВАЗ 2109 можно практически в любом автомагазине. По типу конструкции они одинаковы, поэтому подойдет замок и от других автомобилей ВАЗ. Для установки, кроме замка, нужно будет несколько отверток и ключей, а также желание и терпение.

Перед началом работ нужно отсоединить клеммы от аккумулятора автомобиля, так как установка замка требует действий с подключением электропитания. После этого можно приступать к снятию карт с обшивкой. В процессе снятие защелки, на которых они держатся, могут сломаться, поэтому приготовьте новые заранее.

Далее нужно правильно подобрать место для установки центрального замка. Стоит учесть особенность перемещения механизма стекла. В редких случаях вам может понадобиться докупить крепления для конверта автомобиля. Крепится центральный замок на саморезы и болты с гайками. В основном на заводе предусмотрено место для установки замка, также имеются специальные электрические фишки для его подключения.

Если же в конверте вашего ВАЗ 2109 нету таких фишек, тогда нужно будет протянуть проводку до блока управления бортовым компьютером. Находится он внутри салона автомобиля под шахтой печки. Правильно подключить электропитание у вас не составит труда, потому как все фишки универсальные. Аналогичную процедуру по установке нужно проделать и с остальными картами автомобиля. Проводку из замков задних дверей лучше всего пустить по порогам автомобиля.

После установки механизма центрального замка убедитесь, что все двери работают правильно. Очень важно, чтобы штанги замка двигались свободно и не препятствовали открытию ручки основного замка, а также опусканию стекла автомобиля. Во время установки все металлические соединения необходимо смазать. И только после этого приступайте к обратной сборке карт с обшивкой.

Поломка центрального замка – ремонтируем сами!

Довольно часто случается, что система центрального замка отказывает в работе – если вы владелец отечественного автомобиля, к поломкам вам не привыкать. Это может быть частичная поломка, которая требует в некоторых случаях прочистки механизма от пыли или более точного выставления штанг крепления замка, или же незначительные сбои в системе электропитания. Иногда происходит полный выход из строя всего устройства, который требует замены некоторых элементов механизма.

Зачастую из строя выходят датчики центрального замка, которые легко заменить. Так как замок напрямую связан с сигнализацией автомобиля, то в нашем случае необходимо начать проверку именно с неё. Попробуйте открыть и закрыть замок водительской двери с ключа. Если система центрального замка сработает, тогда проблема именно в сигнализации. Если же сигнализация в вашем автомобиле отсутствует, тогда приступайте сразу к проверке системы всего замка.

Основной причиной поломки в механизме центрального замка является устройство, которое называют активатором.

Оно установлено в передних дверях автомобиля. Его основное действие – это отправка электрического сигнала на остальные двери для их открытия или закрытия. При срабатывании активаторов сигнал поступает на центральную плату, в которой есть предохранители. Хоть они выходят из строя довольно редко, однако их тоже нужно проверять.

Дополнительные предохранители размещаются в самом конверте автомобиля, возле каждого механизма со штангой. Если не срабатывает замок именно на одной двери, то тогда проблема находится именно там. Для её устранения вам понадобится новый предохранитель и набор инструментов. Очень часто владельцы ВАЗ 2109 приходят к другому решению и соединяют провода напрямую, однако делать это не рекомендуется, потому как в будущем может полностью выйти из строя вся система центрального замка.

Механизм центрального замка устроен таким образом, что при поломке активатора в конверте водительской двери остальные также не будут работать. Если у вас возникает проблема с кнопкой ручного открывания двери, то ищите причины в нарушении фиксации крепления тяги активатора.

При подключении электрической цепи лучше всего сделать так, чтобы центральный замок ВАЗ 2110 срабатывал при повороте ключа в замке зажигания. Это обезопасит вас при поездке. Для выполнения такого типа подключения нужно внимательно ознакомиться с инструкцией по установке. Если необходимо, то стоит позвать на помощь электрика или выполнять установку на специализированном автосервисе.

Оцените статью: Поделитесь с друзьями!

Установка центрального замка ВАЗ 2110

Центральный замок – это система устройств, предназначенных для отпирания или запирания дверей автомобиля. Как правило, отпирание и запирание происходит с помощью дистанционного пульта, на котором, помимо запирания дверей, есть функция открывания багажника.

Кроме того, если пульт перестает работать, то можно вставить ключ в личинку замка и повернуть его по часовой стрелке. После этого действия, при запирании одной двери, закроются все остальные, облегчая работу водителю.

Если автомобиль по каким-либо причинам попадает в ДТП, то замки автоматически откроются, тем самым, облегчая покидание автомобиля, и создают доступ в салон спасателям.

Схема и принцип работы центрального замка

В конструкции центрального замка есть специальные датчики, которые являются основой системы запирания. Они представляют собой переключатели очень малых размеров и концевые выключатели, а также активаторы и главный блок управления. Концевые выключатели предназначены для удержания двери и дальнейшей передачи информации на управляющий блок. Переключатели же, управляют положением детали, которая должна выполнять запирание замка.

Для блокирования передних дверей используются кулачковые устройства, которые управляются с помощью двух переключателей. Первый предназначен для открывания двери, второй – для запирания.

Аналогичная система применяется и для задних дверей, однако, существует еще и пятый переключатель. Он замыкается при открытой двери и выключает центральный замок.

Управляющий блок принимает информацию с пульта и переключателей дверей, обрабатывает ее и посылает сигнал на исполнение переключателям, которые, в дальнейшем, замыкают цепи приводов управления замками.

Видео - Причины неисправности центрального замка ВАЗ

Как и любая техника, центральный замок может выйти из строя. Чаще всего, водители сами оказывают губительное влияние на центральный замок автомобиля. Примером этому может послужить длительное нажатие на кнопку пульта. Ведь при замыкании цепи запирания или отпирания срабатывает электромотор, коллектор которого здорово нагревается и выводит из строя весь привод активатора. Дверь, при этом, никак не реагирует на нажатие кнопок пульта. Устранить такую неисправность можно путем замены активатора новым.

Если у всего замка внезапно пропало питание, то поиск неисправности начинается именно с предохранителя. Его расположение может варьироваться от блока предохранителя, до пола автомобиля. В случае с полом, если он расположен под ковриком, то причиной его перегорания может стать влага, накапливающаяся в процессе эксплуатации автомобиля зимой, весной и при использовании линолеума в качестве обшивки пола. В этом случае причина неисправности устраняется, а предохранитель следует заменить.

Помимо электрических неисправностей, существуют и механические неполадки в работе системы центрального замка. К ним относятся поломки шестерен всего модульного блока привода запирания и износ соленоида. Модульный блок необходимо полностью заменить, но можно обойтись и простой заменой шестерни. Соленоид же, в свою очередь, тоже подвергается замене, так как его ресурса хватает, обычно, на 10 тысяч операций по закрыванию и открыванию.

Поломки механических частей могут возникнуть и из-за отсутствия смазки в движущихся частях. Поэтому, рекомендуется периодически проверять состояние металлических частей и наличие смазывающего вещества на них.

Как установить центральный замок на ВАЗ 2110

Перед началом установки необходимо снять клемму аккумулятора, демонтировать обшивку двери и подобрать место для монтажа. Стоит учитывать, что у механизма перемещения стекол есть свои особенности. Поэтому, прежде чем устанавливать замок на выбранное место, убедитесь, что оба механизма не будут друг другу мешать. Обычно заводом предусмотрены специальные места крепления таких замков, а в исключительных случаях еще и электрические составляющие, которые уже закреплены на своих местах. Крепление докупленных элементов осуществляется с помощью саморезов и болтов с гайками.

Проводку необходимо тянуть до блока управления бортовым компьютером. Обнаружить его можно прямо под шахтой печки в салоне автомобиля. Так как есть определенные стандарты подключения центральных замков, у вас не составит труда правильно подключить всю проводку. Помимо этого, к таким элементам, обычно, прилагаются электрические схемы. Проводку замков задних дверей рекомендуется протягивать вдоль порогов автомобиля.

После подключения всех элементов необходимо проверить процесс запирания. Закройте все двери и останьтесь внутри автомобиля. Нажмите на пульте кнопку запирания и убедитесь, что все двери заперты. Попробуйте опустить стекла транспорта. Если стекла опустились без каких-либо проблем, и это никак не повлияло на работоспособность центрального замка, то это значит, что замок установлен правильно. В последнюю очередь, проверьте, не мешают ли штанги приводов замков открыванию двери при помощи стандартных рукояток.

Если все элементы работают правильно, то установка замка прошла успешно. Все металлические детали центрального замка подлежат обязательной смазке, и только после этого допускается устанавливать карты обшивок дверей.

Это, пожалуй, все, что необходимо знать об установке центрального замка ВАЗ 2110. Однако, не стоит забывать, что установку замка можно произвести не только своими силами, но и обратиться а помощью в любую станцию технического обслуживания автомобилей, где с этой работой справятся без труда и выполнят ее качественно.

Центральный замок не закрывает двери ВАЗ 2110. Установка и ремонт центрального замка на ВАЗ десятой модели

Почти подключил сигнализацию
возникла проблема с подключением центрального замка.
На штатном блоке центрального замка ВАЗ-2110 есть свободные 6 и 8 контактов. Это контроль и какой полярности он контролируется?

не подскажите где это?
Установил сигнализацию - искал центральный замок, все лазил, но не нашел.Я вылез из положения, обнаружив провода в жгуте от центрального замка. Контроль - отрицательная полярность (по крайней мере для меня)

29-04-2002, 11:05

Re: подскажите где это?
Блок центрального замка находится рядом с блоком управления двигателем, чуть выше, ближе к магнитоле. Также рядом стоит штатный иммобилайзер.

29.04.2002 12:43

Re: Управление центральным замком ВАЗ-2110?
На мой взгляд, нужно подключить сигнализацию к коричневому и белому проводу.Какой отвечает за открытие, а какой за закрытие не помню. CH относится к трехпроводной системе с отрицательной полярностью.

29.04.2002 12:40

Слушайте здесь
Блок центрального замка находится под центральной консолью. Добраться до него лучше, открутив левый (водительский) щиток у ног водителя. Но все равно не видно (не смог). И только наощупь, увидев подходящий жгут проводов - дотянулся рукой до колодки и с большим трудом отсоединил от нее разъем (советские разъемы отсоединять сложнее всего - тянул и качал минут десять)
Уверенно советую доверить управление замками не этому блоку, а самой сигнализации.Дело в том, что были случаи, что этот блок глючит и не отключает механизмы в дверях - в результате загорелись все 4 замка. (Когда недавно проходил ТО1, сам был свидетелем, как меняли все 4 замка крестьянина на 10-ке и этот блок. - электрики не могли разделить вины с сигнализаторами). Так что вытащите этот разъем и подключите к нему сигнальные провода. И все будет ОК.
С уважением, Евгений

Центральный замок - это система устройств, предназначенная для отпирания или запирания дверей автомобиля.Как правило, отпирание и запирание происходит с помощью пульта дистанционного управления, который помимо запирания дверей имеет функцию открывания багажника.

Кроме того, если пульт перестает работать, вы можете вставить ключ в личинку замка и повернуть его по часовой стрелке. После этого действия, когда одна дверь заперта, все остальные закроются, облегчая работу водителя.

Если автомобиль по какой-либо причине попадет в аварию, замки автоматически откроются, тем самым облегчая выход из автомобиля и создавая доступ в салон для спасателей.

Схема и принцип работы центрального замка


В конструкции центрального замка есть специальные датчики, которые являются основой системы запирания. Это очень маленькие переключатели и концевые выключатели, а также исполнительные механизмы и главный блок управления. Концевые выключатели предназначены для удержания двери и дальнейшей передачи информации на блок управления. Переключатели контролируют положение части, которая должна заблокировать замок.

Для блокировки передних дверей используйте кулачковые устройства, которые управляются двумя переключателями.Первый - для открывания двери, второй - для запирания.

Аналогичная система применяется к задним дверям, но есть еще пятый переключатель. Он закрывается при открытии двери и выключает центральный замок.

Блок управления получает информацию от выключателей панели и двери, обрабатывает ее и посылает сигнал на исполнение выключателям, которые в дальнейшем замыкают цепи управления замками.

Видео - Причины неисправности центрального замка ВАЗ

Как и в любой технике, центральный замок может выйти из строя. Чаще всего пагубно воздействуют на центральный замок автомобиля сами водители. Примером этого может быть долгое нажатие на кнопку пульта дистанционного управления. Ведь при замыкании цепи блокировки или разблокировки срабатывает электродвигатель, коллектор которого сильно нагревается и выводит из строя весь привод исполнительного механизма. При этом дверь никак не реагирует на нажатие кнопок пульта ДУ. Устранить такую ​​неисправность можно, заменив активатор на новый.

Если вдруг весь замок потерял питание, то поиск неисправности начинается с предохранителя. Его расположение может варьироваться от блока предохранителей до пола автомобиля. В случае с полом, если он расположен под ковриком, то причиной его прогорания может стать влага, которая накапливается при эксплуатации автомобиля зимой, весной и при использовании линолеума в качестве напольного покрытия. В этом случае причина неисправности устраняется и предохранитель подлежит замене.

Помимо неисправностей электрооборудования, существуют еще и механические неисправности в работе центрального замка.К ним относятся повреждение шестерен всего модульного блока привода и износ соленоида. Модульный блок необходимо полностью заменить, но можно обойтись без простой замены шестерни. Соленоид, в свою очередь, тоже подлежит замене, так как его ресурса обычно хватает на 10 тысяч срабатываний на закрытие и открытие.

Отказ механических частей также может произойти из-за недостаточной смазки движущихся частей. Поэтому рекомендуется периодически проверять состояние металлических деталей и наличие на них смазки.


Перед началом установки необходимо снять клемму аккумулятора, демонтировать обшивку двери и найти место для установки. При этом следует учитывать, что механизм движения стекла имеет свои особенности. Поэтому перед установкой замка в выбранное место убедитесь, что оба механизма не будут мешать друг другу. Обычно на заводе предусмотрены специальные точки крепления для таких замков, а в исключительных случаях - уже закрепленные на месте электрические компоненты. Крепление купленных элементов осуществляется при помощи саморезов и болтов с гайками.

Протянуть проводку к блоку управления бортовым компьютером ... Находится прямо под валом печки в машине. Поскольку существуют определенные стандарты подключения центральных замков, вам не составит труда правильно подключить всю проводку. Кроме того, к таким элементам обычно относятся электрические цепи ... Проводку замков задних дверей рекомендуется прокладывать вдоль порогов автомобиля.

После соединения всех элементов необходимо проверить процесс запирания. Закройте все двери и оставайтесь внутри автомобиля. Нажмите кнопку блокировки на пульте дистанционного управления и убедитесь, что все двери заперты. Попробуйте опустить окна автомобиля. Если окна выпали без проблем, и это не повлияло на работоспособность центрального замка, значит, замок установлен правильно. В последнюю очередь проверьте, не мешают ли стержни приводов замков открывать дверь стандартными ручками.

Если все элементы работают правильно, значит установка замка прошла успешно. Все металлические детали центрального замка подлежат обязательной смазке, и только после этого допускается установка карт обшивки дверей.

Это, пожалуй, все, что вам нужно знать об установке центрального замка ВАЗ 2110. Однако не стоит забывать, что установку замка можно произвести не только своими силами, но и обратиться на любую станцию ​​обслуживания автомобилей. , где эту работу можно сделать легко и качественно.

Несмотря на то, что центральные замки (ЦЗ) сейчас устанавливаются практически повсеместно на всех автомобилях, некоторые автомобили не оснащены данной системой защиты. Хотя это сложно назвать системой, поскольку единственное препятствие, которое центральный замок создает для злоумышленника, - это закрытые двери автомобиля. Подробнее о том, как поставить автомобиль ВАЗ 2110, читайте в этой статье.

Принцип центрального замка

На ВАЗ 2110 центральный замок - это система, предназначенная для открывания и закрывания дверей автомобиля. Для более удобного управления центральным замком на ВАЗ 2110, да и на других автомобилях давно используется пульт. При необходимости центральный замок можно настроить так, чтобы он автоматически включался через определенный промежуток времени. В зависимости от системы с помощью брелока можно также управлять дверью багажного отделения, моторным отсеком, а иногда центральный замок даже позволяет открывать и закрывать окна. В случае аварии центральный замок может сработать автоматически, открыв все двери автомобиля.

Центральный замок ВАЗа включает в себя датчики - это дверные выключатели, соленоиды, блок управления. Концевой регулятор предназначен для фиксации положения дверей, а эти данные, в свою очередь, передаются на ВАЗ 2110. Назначение переключателей - скрепление конструктивных элементов дверного замка.

Непосредственно блокировка системы осуществляется одним переключателем, а функция разблокировки - другим датчиком. Дизайн включает в себя более двух переключателей, чтобы обеспечить нормальную работу механизма блокировки.Другой - пятый переключатель - установлен на рычажном механизме привода, его назначение - определять положение двери. Если дверь автомобиля открыта, то контакты элементов замыкаются, соответственно, отключается вся система. Для выполнения той или иной функции блок управления передает импульс определенным устройствам управления, тем самым активируя привод.

Возможные неисправности системы запирания

Если вам необходимо узнать, как найти главный блок управления своими руками, то в первую очередь необходимо ознакомиться с сервисной книжкой - в ней должно быть указано, где находится механизм.Как правило, под центральной консолью находится блок, иногда его можно спрятать в самой двери. Ни для кого не секрет, что любое устройство не может работать вечно и со временем, также могут появиться сбои в работе центрального замка. На практике устройство часто может перестать работать из-за того, что водитель через пульт дистанционного управления посылает расширенный или частый сигнал на открытие или закрытие дверей.

Если по этой причине перестал работать центральный замок, то в первую очередь нужно проверить активаторы.При подаче длинного сигнала нагревается коллектор двигателя системы, что может привести к оплавлению щеткодержателя. Последние могут заклинивать. ВАЗ 2110 в этом случае будет заключаться в замене этого элемента.

Устройство безопасности, расположенное в салоне, используется для защиты электромонтажной машины сразу за блоком. Если у вас есть схема центрального замка ВАЗ 2110, то этот элемент вы легко найдете. В том случае, если центральный замок не работает, нужно проверить этот компонент.Отремонтировать центральный замок потребуется даже в том случае, если окислилась вилка с проводкой, которая обычно находится у ног водителя.

Как показывает практика, иногда причиной поломки является модульный центральный замок. Его диагностика заключается в подаче напряжения на контакт разъема непосредственно от аккумулятора. В активаторах передач шестерни сделаны из пластика, соответственно они со временем изнашиваются, поэтому их тоже нужно будет менять. Но самым слабым местом системы являются соленоиды - они ломаются чаще всего.

Инструкции по установке

В вашем автомобиле осуществляется так:

  1. Для начала необходимо отключить аккумулятор и демонтировать обшивку двери автомобиля и демонтировать электрические стеклоподъемники. Сделав это, нужно выбрать место для крепления активатора. Установка этого элемента осуществляется в любом положении, важно, чтобы для работы устройства было много места, чтобы тяга могла беспрепятственно проходить. Также следует учитывать, что тягу следует подключать наиболее удобным способом.
  2. Активатор необходимо закрепить на самой ровной поверхности. Если допустить даже небольшое смещение, которое может возникнуть в результате закрепления устройства на неровной поверхности, это может вызвать трудности в работе валов шестерен. При установке устройства необходимо будет использовать шайбы или втулки, это обеспечит выравнивание поверхности. В том случае, если элемент попадает в отверстие в металле двери, в активатор обязательно должна быть включена специальная пластина, воспользуйтесь ею.
  3. Поскольку конструкция у дверей «дюжины» своеобразная, сам штангу перед установкой необходимо правильно согнуть. Сам угол изгиба должен быть минимальным и желательно максимально точным. В том случае, если угол близок к самой дуге или расстояние от стержня до держателя элемента слишком велико, возникнут проблемы в работе системы центрального замка. Система не будет увеличивать силу для перемещения тяги, но даст эту силу для преодоления изгиба дуги.
  4. При установке этого элемента провода прокладываются от каждой двери до места, где будет установлен блок управления. Провода должны быть проложены в нижней части дверей, чтобы предотвратить попадание в них окон и других движущихся частей кузова. В местах подключения провода должны быть хорошо изолированы, иначе влага может спровоцировать короткое замыкание в системе. Для прокладки проводки между дверями и кузовом есть специальные резиновые гофры - провода необходимо пропустить через них.P при прокладке проводов через дверь следите за тем, чтобы они не порывались при закрытии.
  5. Следующим шагом будет установка блока. Как правило, блок размещается либо за центральной консолью, либо в двери автомобиля. При этом следует учитывать, что агрегат должен располагаться в труднодоступном для злоумышленника месте, но при этом это место должно быть сухим и защищенным от влаги. Поэтому, если вы решили поставить центральный замок в двери, то ни в коем случае нельзя ставить его под ней, так как здесь обычно скапливается влага и грязь.Через некоторое время эксплуатации эти факторы приведут к тому, что агрегат не сможет нормально работать. Также при установке агрегата обратите внимание на то, что электрические стеклоподъемники не должны мешать его работе, а сам агрегат не должен им мешать.
  6. После установки агрегата подключается проводка, для этого используется схема подключения центрального замка ВАЗ 2110, который должен входить в комплект системы. После подключения проверьте, правильно ли работает центральный замок.Если соленоиду не хватает усилий для открытия штоков, нужно найти причину и избавиться от неисправности (автор видео - канал ПРОСТЫЕ ШТУКИ).

Особенности ремонта

Как правило, в случае выхода из строя центрального замка, опытные электрики в первую очередь проверяют состояние датчиков. Если центральный замок связан с противоугонной системой, то в первую очередь проверяется именно он. Как уже было сказано выше, активаторы чаще всего выходят из строя, поэтому их тоже стоит проверить.

В том случае, если некая дверь отказывается работать, причина должна быть в ней икота. Это может быть как сам соленоид, так и провода. Во время эксплуатации автомобиля и частого открывания и закрывания дверей в цепи электропроводки может возникнуть обрыв цепи из-за перегиба и механического пробоя самого провода. В таком случае необходимо заменить провод или заново соединить порванные части, а затем заизолировать.

Автомобили, произведенные в 21 веке, очень технологичны и продуманы с точки зрения безопасности.В их состав входит множество устройств для защиты и комфорта владельца транспортного средства. Отечественный автопром старается как мог угнаться за своими возможностями - и в автомобилях ВАЗ 2109 и 2110 был центральный замок.

Дополнительная опция - стоит ли заказывать?

Наличие центрального замка в автомобиле ВАЗ относится к дополнительным опциям, да и то, если говорить об автомобилях, выпущенных после 2000 года. Однако в модели ВАЗ 2109, лишенные этого достоинства, установить его несложно.

Основное назначение центрального замка ВАЗ 2109 - автоматически открывать и закрывать все двери автомобиля одновременно. Центральным замком можно управлять как с помощью панели сигнализации, которая взаимодействует с системой, так и с помощью ключа. Механизм центрального замка состоит из нескольких датчиков, которые расположены в дверных оболочках, и автоматических выключателей. Вся эта система соединена между собой и подключена к источнику питания автомобиля.

Установка центрального замка - апгрейд автомобиля

Если вас заинтересовал такой прибор, вы можете установить его самостоятельно в домашних условиях.Купить центральный замок на ВАЗ 2109 можно практически в любом автомагазине. По типу конструкции они одинаковы, так что подойдет и замок от других автомобилей ВАЗ. Для установки помимо замка понадобится несколько отверток и ключей, а также желание и терпение.

Перед началом работ необходимо отключить клеммы от автомобильного аккумулятора, так как установка замка требует действий с подключением блока питания. После этого можно приступать к снятию карт со скином.В процессе снятия защелки, на которых они держатся, могут сломаться, поэтому заранее подготовьте новые.


Далее нужно правильно выбрать место для. Стоит учесть особенность движения стеклянного механизма. В редких случаях может понадобиться приобрести вложения для автомобильного конверта. Центральный замок крепится на винты и болты с гайками. В основном на заводе предусмотрено место для установки замка, также есть специальные электрические микросхемы для его подключения.

Если в конверте вашего ВАЗ 2109 таких фишек нет, то потребуется протянуть проводку к блоку управления бортовым компьютером. Он находится внутри машины под валом печки. Правильно подключить блок питания вам не составит труда, ведь все фишки универсальные. Аналогичную процедуру установки необходимо проделать и с остальными автомобильными картами. Лучше всего проводить проводку от замков задних дверей на порогах автомобиля.


После установки центрального замка проверьте исправность всех дверей. Очень важно, чтобы штанги замка свободно двигались и не мешали открытию основной ручки замка, а также опусканию окна автомобиля. При установке необходимо смазать все металлические соединения. И только после этого приступайте к повторной сборке карт со скином.

Неисправен центральный замок - сами починим!

Довольно часто случается, что система дает сбой - если вы владелец отечественной машины, то поломки вам не привыкать.Это может быть частичная поломка, которая в некоторых случаях требует очистки механизма от пыли или более точной центровки тяг крепления замка, либо незначительные сбои в системе питания. Иногда происходит полный выход из строя всего устройства, что требует замены некоторых элементов механизма.

Датчики центрального замка часто выходят из строя и их легко заменить. Поскольку замок напрямую связан с автомобильной сигнализацией, в нашем случае запускать проверку необходимо именно с нее.Попробуйте открыть и закрыть замок водительской двери ключом. Если работает центральный замок, то проблема именно в сигнализации. Если в вашей машине нет сигнализации, то сразу приступайте к проверке системы всего замка.

Основная причина поломки механизма центрального замка - устройство, называемое активатором.


Устанавливается в передних дверях автомобиля. Его основное действие - посылать электрический сигнал другим дверям, чтобы открыть или закрыть их.При срабатывании активаторов сигнал поступает на центральную плату, на которой установлены предохранители. Хотя выходят из строя довольно редко, их тоже нужно проверять.

Дополнительные предохранители расположены в самой оболочке автомобиля, возле каждого механизма со штангой. Если не работает замок на одной двери, значит, проблема там. Чтобы исправить это, вам понадобится новый предохранитель и набор инструментов. Очень часто владельцы ВАЗ 2109 приходят к другому решению и подключают провода напрямую, однако делать это не рекомендуется, так как в будущем может полностью выйти из строя вся система центрального замка.

Механизм центрального замка устроен таким образом, что при поломке активатора в оболочке водительской двери остальное тоже не сработает. Если у вас возникла проблема с кнопкой ручного открывания двери, то ищите причины в нарушении фиксации крепления стержня активатора.


При подключении электрической схемы лучше всего заводить ВАЗ 2110 при повороте ключа в замке зажигания. Это обезопасит вас во время путешествия.Чтобы выполнить такое подключение, необходимо внимательно прочитать инструкцию по установке. При необходимости следует вызвать на помощь электрика или провести установку в специализированном автосервисе.

Центральный замок, или как его сокращенно называют «ЦЗ», вещь необходимая и необходимая для любого автомобиля, позволяющая владельцу открывать и закрывать любую дверь в машине одним движением руки. Однако бывает, что эта система перестает функционировать полностью или некоторые ее части не работают должным образом.

Есть причины, по которым может выйти из строя та или иная часть центрального замка, и мы подробно опишем каждую ниже.

Не работает центральный замок: признаки неисправности и их причины

Бывает, что при закрытии центрального замка, расположенного на двери водителя, на остальные двери не происходит никаких действий. Однако как только вы немного сдвинете ее, двери сразу же закроются. Сразу видно, что дело здесь в наличии неисправностей в центральном замке и некоторые причины этому способствуют.

Среди всех возможных причин можно выделить все самые основные неисправности.

Нет контакта в приводе

В случае такой неисправности контакты внутри управляющего привода требуемые контакты не замыкаются вовремя. Это происходит по нескольким причинам:

Когда возникают такие проблемы в работе центрального замка, первым делом нужно убедиться, что кнопка нажата до самого конца. Если по какой-либо причине этого не происходит, сначала проверьте кожух на предмет заклинивания, а затем проверьте тягу на предмет ровного и точного положения.

Перегорел предохранитель

Если манипуляции со штангой центрального замка не приносят результатов, и они никак не реагируют ни на размыкание, ни на запирание, то в первую очередь необходимо проверить его электрическую схему, а именно предохранитель. Потому что у центрального замка он может выйти из строя не только при коротком замыкании в цепи, но и от малейшей перегрузки.


Предохранитель центрального замка помечен маркером.

Перегрузка возникает чаще всего от недостаточного положения шатунов, а также смазки в них при зимней эксплуатации автомобиля.

Обрыв троса центрального замка

Обрыв проводов - не основная, а одна из причин выхода из строя центрального замка. Основная причина этого - именно обрыв проводов в тех местах, где они испытывают наибольшую нагрузку. Это место непременно прохождение гофры со стороны стойки и водительской двери. А поскольку в любой машине чаще всего открывается водительская дверь, именно она получает большую часть нагрузки.

  • Выявить такую ​​неисправность достаточно просто, достаточно освободить один из концов гофры, в которой провода проходят через дверь, и вытащить один из пяти проводов центрального замка.Как правило, они связаны в одну связку или идут рядом друг с другом.
  • После проведения таких манипуляций оборванный или оборванный провод легко увязнет среди общей кучи.
  • Если вы уверены в неисправности той или иной цепи, заменить ее не составит труда, воткнув нужный провод и дополнительно изолировав изолентой.
  • Когда провода оборваны или порваны в других местах, неисправность можно обнаружить, только прозвонив цепь мультиметром.

Перегоревший блок

Еще одна причина возможного выхода из строя центрального замка - прогорание центрального замка. А чтобы его диагностировать, необходимо использовать вышеупомянутый мультиметр и определить наличие напряжения на контактах блока.


Так выглядит иммобилайзер и центральный замок за приборной панелью.

Обратите внимание, что во время диагностики необходимо воздействовать на замок в водительской двери, чтобы от него пошли импульсы на основной блок.

Привод центрального замка неисправен

И последней причиной отказа центрального замка будет выход из строя активатора на центральном приводе. Он может выйти из строя как по механическим причинам, из-за износа трущихся деталей, так и из-за воздействия на него внешних факторов влаги и коррозии.

При выходе из строя самого активатора требуется замена электропривода на новый и его замена. Обратите внимание на то, что у исполнительного механизма должно быть пять проводов разного цвета.

Принцип работы центрального замка на ВАЗ-2112

Центральный замок, который управляется от привода водительской двери ВАЗ-2112, работает следующим образом:

При закрытии замка шток на водительской двери опускается вниз, замыкая тем самым определенные контакты на электроприводе. От этих действий центральный замок получает сигналы и передает команды на приводы всех остальных дверных замков. Их открытие происходит точно так же.

Как стоит центральный замок на ВАЗ 2110.Установка и ремонт центрального замка на ВАЗ десятой модели

ВАЗ-2110 - дополнительная опция, она не входит в комплектацию каждого автомобиля. По сути, довольно дешевый механизм, простой в установке, ремонте и эксплуатации, но при малейшей поломке автовладелец сталкивается с трудностями. Проверять перед каждым выходом из машины, опущены ли флажки блокировки, не очень удобно. Намного проще закрыть все замки, нажав одну кнопку на панели охранной сигнализации или повернув ключ в личинке водительской двери.

Центральный замок на автомобилях десятого семейства

Основная функция устройства понятна из названия: он одновременно отпирает и запирает все замки дверей автомобиля. Работа этого устройства может осуществляться как совместно с автосигнализацией, так и без нее. В основе устройства лежит центральный замок ВАЗ-2110, представляющий собой небольшую схему, состоящую из нескольких полупроводниковых элементов и электромагнитных реле. Вместо последних можно использовать не реле, а транзисторные силовые переключатели.

Несмотря на все преимущества централизованного управления замками, полностью доверять ему не стоит, особенно если были соблюдены определенные грехи. В случае незначительных сбоев один или несколько замков не могут быть заблокированы до конца. Причиной этого может быть нарушение работы электродвигателя, коробки передач, входящей в его состав, или системы управления. Для даже мелкого ремонта необходимо знать устройство и принцип работы центрального замка.


Основные узлы

Центральный замок (ВАЗ-2110) имеет в своей конструкции следующие узлы:

  1. Полупроводниковый блок управления электроприводами.
  2. Приводы - мотор-редукторы (всего их 4 - по одному на каждый замок, но пять, если есть привод для отпирания багажника). Это небольшие электродвигатели, на роторах которых установлены шестерни.
  3. позволяющий определить состояние замка (установлен в мотор-редукторе, установленном в двери водителя).
  4. Провода, соединения, предохранитель.

Центральный замок ВАЗ-2110 может работать в нескольких режимах:

  1. Все замки приводятся в действие путем отпирания / запирания водительской двери.
  2. При постановке и снятии с охраны автосигнализации. При условии, что подключены блоки управления сигнализацией и центральным замком.
  3. С функцией дистанционного управления центральным замком с брелока. Такие системы управления имеют довольно низкую стоимость и могут использоваться на автомобилях без сигнализации.


Основные причины выхода из строя центрального замка

Если центральный замок ВАЗ-2110 не работает, виноват какой-то дефект исполнительных механизмов - мотор-редукторы.Во всей конструкции они являются наиболее уязвимым местом, так как подвергаются наибольшей нагрузке. Эти устройства перемещаются во время работы, что ускоряет изготовление элементов, входящих в их конструкцию.

Но есть одна важная деталь - автомобили ВАЗ-2110 сняты с производства более десяти лет назад, что уже говорит о том, что в любой из машин возникнут проблемы, связанные с «моральным устареванием» элементов. Разрушается проводка, мотор-редукторы приходят в негодность, даже транзисторы в блоке управления могут выйти из строя из-за частого перегрева в такой период.Поэтому необходимо внимательно изучить все симптомы поломок и методы их устранения.

Активаторы центрального замка

Именно с их помощью управляется центральный замок ВАЗ-2110. Вмонтированы в двери, имеют пластиковый корпус. Случаи оплавления редки, но встречаются. Особенно, если устройство подвергается большой нагрузке или двигатель часто отключается. В случае физического дефекта (слияние, разрушение) появляются следующие симптомы:

  1. На двери, где находится неисправный активатор, перестает работать функция отпирания / запирания.
  2. Предохранитель вышел из строя из-за чрезмерных нагрузок в цепи питания.

Причины поломок активатора


Практически все компоненты активатора изготовлены из пластика. Он достаточно прочный, способен выдерживать большие нагрузки. Но случаются и брак, и разрыв замка. В последнем случае происходит резкое увеличение нагрузки на двигатель, шестерни могут сломаться, выйти из зацепления. Замок будет гудеть, но флаги не опускаются (или не поднимаются, в зависимости от текущего состояния).

Но такое проявление поломок тоже может быть вызвано неправильной установкой. Это только в том случае, если относительно недавно проводились работы, прямо или косвенно относящиеся к элементам центрального замка. Нарушение регулировки навески - это первый сигнал к тому, что вся система будет работать некорректно. Замок, на котором настроена неправильная настройка, не сработает, а остальные работают исправно.


центральный замок

Каждый автомобилист, который хоть раз сталкивался с ним, знает, где находится центральный замок (ВАЗ-2110).Он расположен под центральной частью приборной панели, прямо на полу. Отличить его довольно просто: к нему подходит пластиковая колодка, жгут проводов с колодкой на конце. Сняв крышку с блока, вы увидите в ней небольшую доску. Именно этот блок отвечает за работу всей системы. А причины поломки у него могут быть:

  1. При неисправностях активатора, повышении на них нагрузки, повышении тока в цепи питания.Это приводит к значительным перегрузкам, выходу из строя предохранителя, разрушению дорожек печатной проводки. При длительных термических нагрузках пайка разрушается, ножки крепления элементов теряют электрический контакт со всей схемой.
  2. Возраст играет большую роль, поэтому контакты в электромагнитных реле со временем могут выйти из строя. Транзисторы не вечны, при перегрузках тоже способны выйти из строя.
  3. Возгорание предохранителя приводит к тому, что не работает вся цепь - центральный замок ни на что не реагирует.В промежутке красного (иногда розового) провода находится предохранитель в специальном прорезиненном или пластиковом корпусе. Учтите, что предохранители более высокого номинала устанавливать нельзя, так как это приведет к слиянию проводки и возгоранию.
  4. Штекерное соединение блока управления - одно из самых уязвимых мест. Рядом печка (источник тепла) и обувь водителя, которая может содержать пыль, грязь и воду. Все это вместе вызывает окисление блока. Избавиться от него можно с помощью специальных растворов или спреев (WD-40 и им подобных).Если состояние блока оставляет желать лучшего, его проще полностью заменить.


Электроника блока управления

Схема центрального замка ВАЗ-2110 состоит из полупроводников и электромагнитных реле. Но последние используются не во всех моделях центрального замка. Ведь гораздо эффективнее использовать транзисторные ключи, они работают по принципу реле, но нет физических нагрузок. В результате полностью исключается механический износ.Но шанс выхода из строя полупроводниковых элементов все же присутствует.

В случае поломки первая десятка первой десятки либо будет постоянно приведена в движение, либо полностью перестанет реагировать на действия. Для проверки работоспособности блока управления необходимо поочередно подключить желтый и красный провода редуктора мотора двери водителя. Желательно прямо на колодке подключения к блоку управления. Если флажки поднимаются и опускаются нормально, то грешить на поломку электроники нет смысла, нужно искать причину в других компонентах.

Обрыв электропроводки

Следующим важным элементом всей системы является электропроводка. Работа центрального замка зависит от того, в каком состоянии он находится. Если есть потертые провода, порезы, то это неизбежно приведет к самопроизвольной активации активаторов, либо к их выходу из строя. Чаще всего разрушается проводка в местах перегибов - между дверью и кузовом. Для проверки целостности необходимо провести обрыв каждого провода отдельно.Только не забудьте выключить питание, иначе мультиметр выйдет из строя.

Неисправности пределов

Прицеп позволяет системе управления понять, в каком положении (заблокировано или разблокировано) дверь находится в данный момент времени. С его помощью выдается сигнал на отпирание и запирание реле центрального замка ВАЗ-2110. В случае разрушения может наблюдаться такая картина, при которой сигнал на разблокировку получен, но сигнала на запирание нет. Чтобы произвести ремонт, нужно полностью поменять активатор водительской двери.Эти элементы ремонту не подлежат, поэтому при поломках поможет только полная замена.

К хорошему быстро привыкаешь и когда ломается центральный замок , то затягивать с ремонтом не нужно. Причины поломки можно определить по симптомам и в большинстве случаев ремонтировать центральный замок своими руками труда нет. Однако в некоторых случаях решает проблему центрального замка Вы можете только заменить его.

как установить центральный замок в ВАЗ 2110 рассказывать не буду, так как подробные инструкции есть в документации на ВАЗ 2110 (схема подключения центрального замка на ВАЗ 2110), но попробую показать разные поломки электрозамка и способы их устранения.

Центральный замок или иначе , электронный замок состоит из активатора (исполнительный механизм, электрозамок двери), проводки, тяги. Поэтому, если у вас сломан и не работает электрозамок , то проблема в этих компонентах.

В ВАЗ 2110 можно использовать различные активаторы. Они могут отличаться усилием, небольшими конструктивными особенностями, фирмой / страной-производителем и т. Д., Но принцип действия аналогичен:

Принцип работы активатора центрального замка
Для того, чтобы понять , почему электрический не работает блокировка следует учитывать принцип ее работы:

Пятипроводной активатор со снятой крышкой.Над активатором лежит пыльник. К электродвигателю подключены два провода активатора. Остальные три провода подключаются к концевому выключателю.
На этой фотографии увеличен фрагмент с изображением трейлера, он обозначен буквой «А».
«В» - хвостовик в выдвинутом положении.
«С» - вал двигателя с установленной на нем шестерней.
«А» - приклад в разложенном состоянии.
«В» - кольца резиновые демпфера.Они защищают шток и корпус от повреждений при ударах в крайних положениях штанги.

Проверять работу активатора без жесткой фиксации (без крепления на дверь) и без шатуна - некорректно, так как
после срабатывания срабатывания в крайнем убранном или выдвинутом положении шток будет отскакивать в обратном направлении .

ВАЗ с ГУР У нас Вы найдете любые автозапчасти по выгодным ценам для Вашего автомобиля! Автобазар.ua

Проблемы в работе центрального замка
Рассмотрим момент, когда водитель закрывает машину, двери закрываются и сразу открываются .

Если рассматривать этот случай подробно, то оказывается, что шток втянут практически полностью, а концевой выключатель находится в граничном состоянии (может быть нажат, а может и нет). Прицеп отправит команду на модуль центрального замка, и остальные двери также закроются, но в результате небольшой деформации двери или механизма (например, небольшой удар по автомобилю, нагрев / охлаждение металла или дверь и т. д.) прицеп может переключиться назад, и центральный замок откроется. Дефект может возникнуть при закрытии двери, когда штатный механизм пружинит шток и соответственно шток находится в обратном положении и двери снова открываются.

Чтобы убедиться, что в вашем случае это проблема центрального замка, необходимо, сидя в машине, включить сигнализацию и попытаться удерживать кнопку замка двери нажатой, чтобы держать ее в руке (чтобы не допустить дефект пружинящего механизма). Если двери не открываются, то это описанный выше дефект механизма регулировки и фиксации активатора и его тяги.

Почему на иномарках нет такой проблемы с центральным замком?
Потому что там команда на открытие замка подается другими цепями, которые не получают сигнал, подтверждающий положение стержня.

Если центральный замок работает только в одну сторону , а в другую нет, а там, где происходит попытка движения, вероятно, причина в плохом закреплении винта на активаторе тяги.

Проблема, когда при закрытии / открытии центрального замка возникает дребезжание и шток не двигается .
Все дело в пластиковых деталях. Промежуточная шестерня передает вращение от шестерни на валу двигателя на зубья штока. Поскольку шестерня пластиковая, то со временем возникают сколы и поломки зубьев.

Эта поломка центрального замка часто встречается в активаторах компании Alpha. Штифт, на котором установлена ​​промежуточная шестерня, пробивает отверстие, или это отверстие может быть больше, чем необходимо. Отсюда перекос шестерни, заклинивание активатора и аналогичное растрескивание зубьев от их неплотной посадки.
Также все остальные пластиковые элементы активатора со временем и из-за неправильной установки центрального замка могут сломаться.

Двигатель активатора имеет латунную шестерню, которая со временем разрушает пластмассу шестерни, и шестерня на валу просто вращается.

Проблема, когда центральный замок не работает, а шток может двигаться как обычно, от руки . Или центральный замок не всегда срабатывает (один раз) . В этом случае вышел из строя электродвигатель центрального замка.Электродвигатель активатора разбирается, где «А» - полюс коллектора с припаянной к нему обмоткой, «В» - полюса коллектора, а «С» - щетки коллектора.

Электродвигатель центрального замка может не работать по нескольким причинам:

  • Произошел обрыв обмотки возле одного из полюсов.
  • Если напряжение питания подается более одной секунды, то нагревается коллектор и после окончания движения горячий коллектор приводит к плавлению пластика под своими пластинами .Так как щетки подпружиненные, то они начинают соединять выдавливание расплавленного пластика и при подключении щеток перегорает предохранитель питания центрального замка (после этого шток активатора перестает двигаться даже вручную). Часто причиной этого являются дешевые сигнализации (например, не хватает времени центрального замка для полного закрытия замка) и холодное время года.
  • Перегрев двигателя из-за постоянного открытия / закрытия за короткий промежуток времени (30-40 сек).
  • Износ плиты коллектора . При этом центральный замок срабатывает не всегда, а через время. Смазка загустела, либо пластик выдавился из-под пластин наверх из-за большой длительности импульса, и коллектор перегрелся.
  • Автомобильные фары и оптика Фары для авто с доставкой по Украине. Оригинал и аналоги. Адрес и телефон aksmir.com.ua
    Правильная установка центрального замка (активатора)
    Неправильная установка активатора в двери автомобиля увеличивает износ деталей , что приводит к поломке центрального замка .

    Установить активатор можно по желанию (вертикально, горизонтально или под углом), так же закрытие может быть продолжением штанги или наоборот.
    Важно, чтобы было достаточно места для работы активатора, хватило места для прохождения тяги, а также удобное и надежное подключение тяги, наличие крепления.
    Проверить работу центрального замка Следует с опущенными окнами и после установки обшивки двери.
    Крепление активатора должно быть на самой ровной поверхности. Небольшой перекос при закреплении на неровной поверхности усилием саморезов может вызвать затруднения в работе валов шестерен. При установке активатора рекомендуется использовать шайбы или втулки для выравнивания поверхности. Если активатор попал в отверстия в металле двери, то воспользуйтесь пластиной из набора активатора.

    Конструкция двери ВАЗ 2110 подразумевает тяговый изгиб , поэтому важно правильно гнуть тягу.Угол должен быть четким и желательно минимальным. Если угол приближается к дуге или расстояние крепления активатора от самого стержня очень велико, то вместо силы движения штатного стержня мы получаем силу для преодоления изгиба этой дуги. Это хорошо видно на втором рисунке, где активатор, толкая тягу вверх, будет прилагать усилия к стандартной толчке не вверх, а в сторону.

    Если центральный замок работает некорректно и активатору не всегда хватает мощности Чтобы открыть или закрыть дверь, следует направить свои усилия на поиск причины и устранение неисправности.Однако энтузиасты нашли другое решение этой проблемы - доработал центральный замок ВАЗ 2110 (установил второй активатор). То есть второй активатор является необязательным и помогает работе первого штатного активатора. Желтая стрелка - направление движения тяги штатного механизма, а красная стрелка - движение дополнительного активатора.

    Фактически , когда активатор установлен правильно, дополнительный активатор не требуется , и один активатор может отлично выполнять свою работу.

    Пример неправильной установки центрального замка . Желтая стрелка - движение стандартной тяги, красная стрелка - движение стержня активатора. В результате сила стержня будет приложена к изгибу, и стальной стержень со временем начнет выскакивать из отверстия стержня. Ошибка устраняется установкой пластин (зеленые) под активатор (оранжевые). Таким образом, активатор будет максимально приближен к стандартной тяге и изгибы тяги активатора будут минимальными.

    Правильной блокировка запорного стержня
    штанги Приложения имеет сквозное отверстие для тяги активатора и разделенной стороны для крепления к стандартной тяге. Если крепежные винты ослаблены, то этот элемент должен свободно перемещаться на тяге активатора. Подбираем место крепления и закрепляем саморезами с должным усилием. Вручную сдвиньте активаторную перемычку вниз, затем переместите стандартную перемычку в направлении, соответствующем закрытому состоянию дверного замка.

    После того, как оба стержня втянуты, фиксируем винт на стержне активатора со средней силой.Удерживая штатную тягу на месте, вдавливаем активатор тяги вместе с креплением 2-3мм и фиксируем крепление на штатную тягу замка со средней силой.

    Проверка работы: Проверяем вручную ход активатора вместе с механизмом дверного замка, защелка должна быть закрыта. Проверить открытие щеколды в крайних положениях активатора. Проверяем, в каких положениях закрыты остальные двери. Главное, чтобы это не было одно из крайних положений или близкое к крайнему положению дополнительного активатора.Проверьте прогресс в окне. Применяем обшивку двери для последующего крепления и отсутствия выступающих элементов. Если все нормально, с максимальным усилием закручиваем винты крепления штанг.
    Проверяем работу активатора еще раз вручную. Проверяем работу активатора от АКБ. Коротко прикоснитесь длинными проводами от аккумулятора к проводам активатора, поменяйте полярность и активатор в другую сторону.

    Ряд отступлений, поправок и предложений:

  • Инверсия центрального замка . Может случиться так, что фиксатор рейки закроется, когда шток выдвинут, и откроется, когда шток задвинут. Пусть это вас не пугает, главный результат - качество активатора, а коммутацию проводов можно переключать в салоне возле проводов сигнализации.
  • Работа обычного замка может быть очень сложной . Может мешать обшивка двери, или недостаток смазки в замке. Причиной напряженной работы центрального замка также может быть пыль и грязь, ржавчина и коррозия.
  • Упростить центральный замок В штатном замке можно снять пружину (служит для фиксации крайних положений) при недостаточном усилии активатора.
  • Винты для крепления стержней желательно покрыть контркраской (после окончательного затягивания отметьте каплю краски на резьбе винта и ее можно будет затянуть)
  • При установке и закреплении стержней проверьте работу активатора, как вручную, так и путем кратковременной подачи напряжения на аккумулятор. Перемещение соединенных стержней должно быть без затруднений. Причиной может быть деформация корпуса активатора, изгиб или деформация стержня, результатом будет выход из строя активатора.
  • Если крепежный винт № 2 на стержне ослабнет, то вариантов может быть несколько. :
    Стержень скользит в отверстии и фиксатор не двигается.
    Замок либо закрывается, либо открывается. Это связано с тем, что острые края элемента (в точках 1) могут перекусить сквозняком и, в зависимости от верхней или нижней точки, будут либо только закрываться, либо наоборот открываться.

    Установка активатора на тросовые штанги
    По сути, установка аналогична описанной выше, но крепление к тросам замкового механизма показано на фото.
    Рис. 2: Крепление комплекта к металлической двери и закрепление кабеля в рубашке
    Рис. 3: Кабель отсоединен от рубашки между застежками.
    Рис. 4: Подключение стержня активатора к кабелю.

    Этот комплект сложно найти в продаже, поэтому пластину можно вырезать из металла самостоятельно, а крепления пружины взять от печки Газель (крепления оболочки кабеля) активатора.

    Заключение
    Причин поломки центрального замка очень много, некоторые из них связаны с климатическими условиями (холодные зимы, повышенная влажность и т. Д.), а отчасти из-за неправильной установки или регулировки центрального замка. В любом случае по симптомам можно понять, где примерно или точно проблема в работе электрозамка .
    Кстати, а как установить доп. кнопка центрального замка?

    Несмотря на то, что сегодня центральные замки (центральные замки) ставятся практически на всех автомобилях, некоторые автомобили не оборудованы этой системой защиты. Хотя это сложно назвать системой, поскольку единственное препятствие, которое охранный центр создает для злоумышленника, - это закрытые автомобильные двери.Подробнее о том, как поставить ВАЗ 2110 на автомобиль, читайте в этой статье.

    Принцип работы центрального замка

    На ВАЗ 2110 центральный замок - это система, предназначенная для открытия и закрытия дверей транспортного средства. Для более удобного управления центральным замком на ВАЗ 2110, да и на других автомобилях давно применяется пульт. При необходимости центральный замок можно настроить так, чтобы он автоматически включался через определенный промежуток времени.В зависимости от системы с помощью пульта дистанционного управления вы также можете управлять задней дверью, моторным отсеком, а иногда центральный замок даже позволяет открывать и закрывать окна. В случае аварии центральный замок может сработать автоматически, открыв все двери автомобиля.

    Центральный замок ВАЗ включает в себя датчики - это выключатели управления концевыми дверьми, соленоиды, а также блок управления. Контроллер-ограничитель предназначен для фиксации положения дверей, а данные об этом, в свою очередь, передаются на ВАЗ 2110.Назначение выключателей - крепление элементов конструкции дверного замка.

    Сама блокировка системы осуществляется с помощью одного переключателя, а другой датчик выполняет функцию разблокировки. Дизайн включает в себя более двух переключателей, которые обеспечивают нормальную работу механизма блокировки. Другой - пятый переключатель - установлен на рычажном механизме привода, его назначение - определять положение двери. Если дверь автомобиля открыта, то контакты элементов замыкаются, соответственно, отключается вся система.Для выполнения той или иной функции блок управления передает импульс тому или иному устройству управления, приводя в движение привод.

    Возможные неисправности системы запирания

    Если вам необходимо узнать, как найти главный блок управления своими руками, то в первую очередь необходимо ознакомиться с сервисной книжкой - в ней должно быть указано, где находится механизм. Как правило, под центральной консолью находится блок, иногда его можно спрятать в самой двери.Ни для кого не секрет, что любое устройство не может работать вечно и со временем может выйти из строя работа центрального замка. На практике устройство часто может перестать функционировать из-за того, что водитель через пульт дистанционного управления передает удлиненный или более быстрый сигнал на открытие или закрытие дверей.

    Если по этой причине перестал работать центральный замок, то в первую очередь нужно проверить активаторы. При подаче длинного сигнала это приводит к нагреву коллектора электродвигателя системы, в результате это может привести к оплавлению щеткосодержащего устройства.Последний может заклинивать. ВАЗ 2110 в этом случае будет заменой этого элемента.

    Для защиты проводки используется предохранительное устройство, расположенное в салоне автомобиля, сразу за агрегатом. Если у вас есть схема центрального замка ВАЗ 2110, то этот элемент вы легко найдете. В том случае, если центральный замок не работает, нужно проверить этот компонент. Центральный замок потребуется отремонтировать, если окислилась вилка с проводкой, которая обычно находится у ног водителя.

    Как показывает практика, иногда причиной поломки является модульный блок центрального замка. Его диагностика заключается в подаче напряжения на контактный разъем прямо от аккумуляторной батареи. В активаторах передач шестерни сделаны из пластика, соответственно они со временем изнашиваются, поэтому их тоже нужно будет менять. Но самым слабым местом системы являются соленоиды - они ломаются чаще всего.

    Инструкции по установке

    В вашем автомобиле осуществляется так:

    1. Для начала нужно отсоединить аккумулятор и снять обшивку двери автомобиля и демонтировать окна.Сделав это, нужно выбрать место для крепления активатора. Установка этого элемента осуществляется в любом положении, важно, чтобы для работы устройства было много места, чтобы тяга могла беспрепятственно проходить. Также следует учитывать, что тягу следует подключать наиболее удобно.
    2. Активатор необходимо установить на самой ровной поверхности. Если допустить даже небольшой перекос, который может возникнуть в результате закрепления устройства на неровной поверхности, это может вызвать затруднения в работе валов шестерен.При установке устройства необходимо будет использовать шайбы или втулки, это обеспечит выравнивание поверхности. В том случае, если элемент попадает в отверстие в металле двери, к активатору должна подойти специальная пластина, воспользуйтесь ею.
    3. Поскольку конструкция дверей Дюжина своеобразна, саму тягу перед установкой необходимо правильно согнуть. Сам угол изгиба должен быть минимальным и желательно максимально четким. В том случае, если угол близок к самой дуге или расстояние от стержня до фиксатора элемента слишком велико, проблемы возникнут в системе центрального замка.Система не будет увеличивать мощность для перемещения тяги, но прилагает это усилие для преодоления изгиба дуги.
    4. Поле установки этого элемента - прокладка проводов от каждой двери до места, где будет установлен блок управления. Провода должны быть проложены внизу дверей так, чтобы они не попадали на электрические стеклоподъемники и другие движущиеся элементы кузова. Необходимо заизолировать провода в местах соединения, иначе влага может спровоцировать короткое замыкание системы.Для прокладки проводки между дверями и кузовом есть специальные резиновые гофры - через них нужно протянуть провода. П при прокладке проводов в двери следить, чтобы она не порвалась при закрытии.
    5. Следующим шагом будет установка агрегата. Как правило, блок размещается либо за центральной консолью, либо в двери автомобиля. При этом следует учитывать, что агрегат должен располагаться в недоступном для злоумышленника месте, но при этом это место должно быть сухим и защищенным от влаги.Поэтому, если вы решили поставить центральный замок в двери, то снизу ставить его нельзя, так как здесь обычно скапливается влага и грязь. Через некоторое время эксплуатации эти факторы приведут к тому, что агрегат не сможет нормально работать. Также при установке агрегата обратите внимание на то, что электрические стеклоподъемники не должны мешать его работе, а сам агрегат не должен им мешать.
    6. После установки агрегата подключается проводка, для этого используется схема подключения центрального замка ВАЗ 2110, который должен входить в комплект системы.После подключения проверьте, правильно ли работает центральный замок. Если соленоиду не хватает усилий для открытия стержней, нужно найти причину и избавиться от неисправности (автор видео - канал SIMPLE PIECES).

    Характеристики ремонта

    Как правило, в случае выхода из строя центрального банка опытные электрики в первую очередь проверяют состояние датчиков. Если центральный замок связан с противоугонной системой, то в первую очередь проверяется именно он.Как уже было сказано выше, активаторы чаще всего выходят из строя, поэтому их тоже стоит проверить.

    В том случае, если некая дверь отказывается работать, причина должна быть в ней икота. Это может быть как сам соленоид, так и провода. Во время эксплуатации автомобиля и частого открывания и закрывания дверей в цепи электропроводки может произойти обрыв из-за перегиба и механического разрыва самого провода. Если это так, то провод нужно заменить или заново соединить болтающиеся части, после чего заизолировать их.

    Автомобили, произведенные в 21 веке, очень технологичны и продуманы с точки зрения безопасности. Они включают в себя множество приспособлений для защиты и комфорта автовладельца. Отечественный автопром старается не отставать от своих возможностей - и в ВАЗ 2109 и 2110 появился центральный замок.

    Дополнительная опция - стоит ли заказывать?

    Наличие центрального замка в автомобиле ВАЗ - дополнительная опция, да и то, если говорить об автомобилях, выпущенных после 2000 года.Однако в модели ВАЗ 2109, лишенные этого преимущества, его нетрудно поставить.

    Основное назначение центрального замка ВАЗ 2109 - автоматически открывать и закрывать все двери автомобиля одновременно. Центральным замком можно управлять с помощью панели сигнализации, которая взаимодействует с системой, а также с помощью ключа. Механизм центрального замка состоит из нескольких датчиков, которые расположены в оболочках дверей, и автоматических выключателей. Вся эта система взаимосвязана и подключена к источнику питания автомобиля.

    Установка центрального замка - апгрейд автомобиля

    Если вас заинтересовал такой прибор, вы можете установить его самостоятельно в домашних условиях. Купить центральный замок на ВАЗ 2109 можно практически в любом автомагазине. По типу конструкции они одинаковы, поэтому замок подходит для других автомобилей ВАЗ. Для установки помимо замка понадобится несколько отверток и ключей, а также желание и терпение.

    Перед началом работ необходимо отсоединить клеммы от аккумуляторной батареи автомобиля, так как установка замка требует действий с подключением источника питания.После этого можно переходить к снятию карт с кожухом. В процессе снятия защелок, за которые они держатся, может сломаться, поэтому заранее подготовьте новые.


    Далее нужно правильно выбрать место для. Стоит учесть особенность перемещения стеклянного механизма. В редких случаях может понадобиться приобрести вложение для автомобильного конверта. Центральный замок крепится на саморезы и болты с гайками. В основном на заводе предусмотрено место для установки замка, также есть специальные электрические фишки для его подключения.

    Если в конверте вашего ВАЗ 2109 таких фишек нет, то потребуется протянуть проводку к блоку управления бортовым компьютером. Он находится внутри салона автомобиля под шахтой печки. Правильно подключить питание несложно, ведь все микросхемы универсальные. Аналогичную процедуру установки нужно проделать и с другими картами автомобиля. Проводку от замков задних дверей лучше всего пустить на пороги автомобиля.


    После установки центрального замка убедитесь, что все двери исправны. Очень важно, чтобы штанги замка свободно двигались и не мешали открытию ручки основного замка, а также опусканию автомобильного стекла. При установке все металлические соединения необходимо смазать. И только после этого приступайте к сборке карт с корпусом.

    Повреждение центрального замка - ремонтируем сами!

    Часто бывает, что система отказывается работать - если вы владелец отечественной машины, то никак не можете привыкнуть к поломкам.Это может быть частичная поломка, которая в некоторых случаях требует очистки механизма от пыли или более точного обнажения стержней крепления замка, либо незначительные неисправности в системе питания. Иногда происходит полный выход из строя всего устройства, что требует замены некоторых элементов механизма.

    Часто выходят из строя датчики центрального замка, которые легко заменить. Поскольку замок напрямую связан с автосигнализацией, в нашем случае начинать проверку необходимо именно с нее.Попробуйте открыть и закрыть замок водительской двери ключом. Если работает центральный замок, значит, проблема в сигнализации. Если в вашей машине нет сигнализации, то немедленно приступайте к проверке системы всего замка.

    Основная причина выхода из строя механизма центрального замка - устройство, называемое активатором.


    Устанавливается в передние двери автомобиля. Его основное действие - послать электрический сигнал другим дверям, чтобы открыть или закрыть их.При срабатывании активаторов сигнал поступает на центральную плату, на которой установлены предохранители. Хотя выходят из строя довольно редко, их тоже нужно проверять.

    Дополнительные предохранители размещены в кожухе автомобиля, возле каждого механизма со штангой. Если замок не срабатывает ровно на одной двери, значит, проблема там. Для его устранения вам понадобится новый предохранитель и набор инструментов. Очень часто владельцы ВАЗ 2109 приходят к другому решению и подключают провода напрямую, но это не рекомендуется, так как в будущем может полностью выйти из строя вся система центрального замка.

    Механизм центрального замка устроен таким образом, что при поломке активатора в оболочке водительской двери остальные тоже не сработают. Если у вас возникла проблема с кнопкой ручного открывания двери, то ищите причины нарушения фиксации крепления привода тяги.


    При подключении электрической цепи лучше всего следить, чтобы ВАЗ 2110 сработал при повороте ключа в замке зажигания.Это защитит вас во время путешествий. Для выполнения такого типа подключения необходимо внимательно прочитать инструкцию по установке. При необходимости следует вызвать на помощь электрика или произвести установку в специализированном автосервисе.

    Центральный замок, или, как его сокращенно называют, «ЦЗ» - необходимая и необходимая вещь для любого автомобиля, позволяющая владельцу открывать и закрывать любую дверь в машине одним движением руки. Однако бывает, что эта система перестает функционировать полноценно или отдельные ее части не работают должным образом.

    Есть причины, по которым может отказать та или иная часть центрального замка, о каждой мы поговорим подробнее ниже.

    Не работает центральный замок: признаки неисправности и причины их возникновения

    Бывает, что при закрытии центрального замка, расположенного на двери водителя, на другие двери не происходит никаких действий. Тем не менее, это стоило небольшого шума, так как двери сразу закрылись. Сразу видно, что дело здесь в наличии неисправностей в центральном замке и этому способствует ряд причин.

    Среди всех возможных причин неисправностей можно выделить все самые основные.

    Нет контакта в приводе

    При такой неисправности контакты внутри управляющего привода необходимые контакты вовремя не замыкаются. Это происходит по нескольким причинам:

    При обнаружении подобных неисправностей в работе центрального замка необходимо предварительно убедиться, что кнопка опущена до самого конца. Если по какой-либо причине этого не происходит, сначала проверьте кожу на наличие задиров, а затем осмотрите стержень на предмет его ровного и точного положения.

    Перегорел предохранитель

    Если манипуляции с тягой центрального замка не приносят результатов, и они не реагируют ни на открывание, ни на запирание, то в первую очередь необходимо проверить его электрическую схему, а именно предохранитель. Потому что у центрального замка он может выйти из строя не только при коротком замыкании в цепи, но и от малейшей перегрузки.


    Замок центрального замка помечен маркером.

    Перегрузка возникает чаще всего от недостаточного положения шатунов, а также смазки в них при зимней эксплуатации автомобиля.

    Обрыв провода центрального замка

    Обрыв провода - не основная, а одна из причин выхода из строя центрального замка. Основная причина этого - обрыв проводов в тех местах, где они испытывают наибольшую нагрузку. Таким местом непременно является проход гофры со стороны стойки и водительской двери. А поскольку в любой машине чаще всего открывают дверь водителя, именно она принимает на себя основную нагрузку.

    • Выявить такую ​​неисправность достаточно просто, необходимо лишь освободить один из концов гофры, в которой провода проходят через дверь, и вытащить один из пяти проводов центрального замка. Как правило, они связаны в одну обвязку или идут рядом друг с другом.
    • После проведения таких манипуляций порванная или оборванная проволока легко скатится в общую кучу.
    • Если вы уверены, что цепь неисправна, заменить ее не составит труда, вставив нужный провод и дополнительно изолировав изолентой.
    • Когда провода оборваны или порваны в других местах, неисправность можно обнаружить, только прозвонив цепь мультиметром.

    Выдувной блок

    Еще одна причина, по которой может выйти из строя центральный замок, - это перегоревание блока центрального замка. А чтобы его диагностировать, нужно воспользоваться вышеуказанным мультиметром и определить наличие напряжения на контактах блока.


    Похоже на иммобилайзер и центральный замок за приборной панелью.

    Обратите внимание, что при диагностике необходимо воздействовать на замок в водительской двери, чтобы импульсы от него приходили на основной блок.

    Активатор центрального замка неисправен

    И последней причиной отказа центрального замка будет выход из строя активатора на центральном приводе. Он может выйти из строя как по механическим причинам, из-за износа трущихся деталей, так и из-за воздействия на него внешней влаги и факторов коррозии.

    При выходе из строя самого активатора требуется замена электропривода на новый и его замена. Обратите внимание на то, что у накопителя должно быть пять проводов разного цвета.

    Принцип работы центрального замка на ВАЗ-2112

    Центральный замок, срабатывающий с водительской двери ВАЗ-2112, работает по следующей схеме:

    При закрытии замка шток на водительской двери опускается вниз, замыкая тем самым определенные контакты на электроприводе. От этих действий центральный замок получает сигналы и отправляет команды на приводы всех остальных дверных замков. Таким же образом происходит их открытие.

    Постельное белье Ecotex: отзывы, характеристики, особенности

    Ecotex - торгово-производственная компания, занимающаяся производством домашнего текстиля.Она одна из самых крупных в стране. Одно из направлений компании - производство постельного белья. По отзывам, Ecotex радует своих покупателей отменным качеством и огромным ассортиментом. Постельное белье производится не только для взрослых, но и для детей.

    Характеристика продукта

    Ecotex - надежный и проверенный производитель с безупречной репутацией, о чем свидетельствует 15-летний опыт работы на рынке домашнего текстиля.

    Продукция производится из высококачественного сырья.Компания представляет широкий ассортимент продукции, способный удовлетворить вкусы и потребности всех слоев населения.

    В производстве широко используются инновационные технологии.

    Все разновидности постельного белья изготавливаются из натуральных материалов. Они содержат 100% хлопок. Благодаря этому продукция экологически чистая, гипоаллергенна, проста в уходе и износостойка.

    В настоящее время компания представляет 5 основных коллекций. Среди них постельное белье Ecotex Harmonica выделяется своими особыми свойствами.Материал, из которого изготовлено изделие - сатин.

    К основным характеристикам ткани можно отнести натуральный состав, плотность, легкость и невероятную мягкость.

    Цвета разнообразны, представлено 95 видов:

    1. Цветочные мотивы. К ним относятся сериалы «Августин», «Евдокия», «Мадемуазель» и «Очарование».
    2. Яркая геометрия. Это Стефано, Романс и другие.
    3. Строгая и лаконичная клетка: «Генри», «Ховард».
    4. Узоры и орнаменты.Они представлены сериями: «Восточная сказка», «Рамзес» и другими.

    Постельное белье доступно в следующих размерах: полуторное, двуспальное, евро и пуховое.

    Отзывы покупателей

    По отзывам, постельное белье Ecotex обладает множеством положительных качеств и поэтому заслужило полное доверие своих покупателей.

    Отзывы о нем в основном положительные. Постельное белье соответствует всем стандартам качества и имеет широкий выбор. Поэтому продукция Ecotex особенно популярна на текстильном рынке.

    Многие женщины довольны качеством постельных принадлежностей, разнообразием расцветок, размеров и долгим сроком службы и планируют в дальнейшем приобретать продукцию этой компании.

    Система

    Устройство, схема и ремонт

    Центральный замок ВАЗ-2110 является дополнительной опцией, она не входит в комплектацию каждого автомобиля. По сути, довольно дешевый механизм, простой в установке, ремонте и эксплуатации, но при малейшей поломке автовладелец сталкивается с трудностями. Проверять перед каждым выходом из машины, опущены ли флажки блокировки, не очень удобно.Намного проще закрыть все замки, нажав одну кнопку на панели охранной сигнализации или повернув ключ в личинке водительской двери.



    Центральный замок на автомобилях десятого семейства

    Основная функция устройства понятна из названия: он одновременно отпирает и запирает все замки дверей автомобиля. Работа этого устройства может осуществляться как совместно с автосигнализацией, так и без нее. В основе устройства лежит центральный замок ВАЗ-2110, представляющий собой небольшую схему, состоящую из нескольких полупроводниковых элементов и электромагнитных реле.Вместо последних можно использовать не реле, а транзисторные силовые переключатели.

    Несмотря на все преимущества централизованного управления замками, полностью доверять ему не стоит, особенно если были соблюдены определенные грехи. В случае незначительных сбоев один или несколько замков не могут быть заблокированы до конца. Причиной этого может быть нарушение работы электродвигателя, коробки передач, входящей в его состав, или системы управления. Для даже мелкого ремонта необходимо знать устройство и принцип работы центрального замка.





    Основные узлы

    Центральный замок (ВАЗ-2110) имеет в своей конструкции следующие узлы:

    1. Полупроводниковый блок управления электроприводами.
    2. Приводы - мотор-редукторы (всего их 4 - по одному на каждый замок, но пять, если есть привод для отпирания багажника). Это небольшие электродвигатели, на роторах которых установлены шестерни.
    3. Концевой выключатель, позволяющий определить состояние замка (установлен в мотор-редукторе, установленном в двери водителя).
    4. Провода, соединения, предохранитель.

    Центральный замок ВАЗ-2110 может работать в нескольких режимах:

    1. Все замки приводятся в действие путем отпирания / запирания водительской двери.
    2. При постановке и снятии с охраны автосигнализации. При условии, что подключены блоки управления сигнализацией и центральным замком.
    3. С функцией дистанционного управления центральным замком с брелока. Такие системы управления имеют довольно низкую стоимость и могут использоваться на автомобилях без сигнализации.




    Основные причины выхода из строя центрального замка

    Если центральный замок ВАЗ-2110 не работает, виноват какой-то дефект исполнительных механизмов - мотор-редукторы. Во всей конструкции они являются наиболее уязвимым местом, так как подвергаются наибольшей нагрузке. Эти устройства перемещаются во время работы, что ускоряет изготовление элементов, входящих в их конструкцию.

    Но есть одна важная деталь - автомобили ВАЗ-2110 сняты с производства более десяти лет назад, что уже говорит о том, что в любой из машин возникнут проблемы, связанные с «моральным устареванием» элементов.Разрушается проводка, мотор-редукторы приходят в негодность, даже транзисторы в блоке управления могут выйти из строя из-за частого перегрева в такой период. Поэтому необходимо внимательно изучить все симптомы поломок и методы их устранения.

    Активаторы центрального замка

    Именно с их помощью управляется центральный замок ВАЗ-2110. Вмонтированы в двери, имеют пластиковый корпус. Случаи оплавления редки, но встречаются. Особенно, если устройство подвергается большой нагрузке или двигатель часто отключается.В случае физического дефекта (слияние, разрушение) появляются следующие симптомы:

    1. На двери, где находится неисправный активатор, перестает работать функция отпирания / запирания.
    2. Предохранитель вышел из строя из-за чрезмерных нагрузок в цепи питания.

    Причины поломок активатора


    Практически все компоненты активатора изготовлены из пластика. Он достаточно прочный, способен выдерживать большие нагрузки. Но есть и брак, и срыв замков.В последнем случае происходит резкое увеличение нагрузки на двигатель, шестерни могут сломаться, выйти из зацепления. Замок будет гудеть, но флаги не опускаются (или не поднимаются, в зависимости от текущего состояния).

    Но такое проявление поломок тоже может быть вызвано неправильной установкой. Это только в том случае, если относительно недавно проводились работы, прямо или косвенно относящиеся к элементам центрального замка. Нарушение регулировки навески - это первый сигнал к тому, что вся система будет работать некорректно.Замок, на котором настроена неправильная настройка, не сработает, а остальные работают исправно.



    Блок управления центральным замком

    Каждый автомобилист, хоть раз сталкивавшийся с ним, знает, где находится центральный замок (ВАЗ-2110). Он расположен под центральной частью приборной панели, прямо на полу. Отличить его довольно просто: к нему подходит пластиковая колодка, жгут проводов с колодкой на конце. Сняв крышку с блока, вы увидите на ней небольшую плату с электромагнитными реле.Именно этот блок отвечает за работу всей системы. А причины поломки у него могут быть:

    1. При неисправностях активатора, повышении на них нагрузки, повышении тока в цепи питания. Это приводит к значительным перегрузкам, выходу из строя предохранителя, разрушению дорожек печатной проводки. При длительных термических нагрузках пайка разрушается, ножки крепления элементов теряют электрический контакт со всей схемой.
    2. Возраст играет большую роль, поэтому контакты в электромагнитных реле со временем могут выйти из строя. Транзисторы не вечны, при перегрузках тоже способны выйти из строя.
    3. Возгорание предохранителя приводит к тому, что не работает вся цепь - центральный замок ни на что не реагирует. В промежутке красного (иногда розового) провода находится предохранитель в специальном прорезиненном или пластиковом корпусе. Учтите, что предохранители более высокого номинала устанавливать нельзя, так как это приведет к слиянию проводки и возгоранию.
    4. Штекерное соединение блока управления - одно из самых уязвимых мест. Рядом печка (источник тепла) и обувь водителя, которая может содержать пыль, грязь и воду. Все это вместе вызывает окисление блока. Избавиться от него можно с помощью специальных растворов или спреев (WD-40 и им подобных). Если состояние блока оставляет желать лучшего, его проще полностью заменить.


    Электроника блока управления

    Схема центрального замка ВАЗ-2110 состоит из полупроводников и электромагнитных реле.Но последние используются не во всех моделях центрального замка. Ведь гораздо эффективнее использовать транзисторные ключи, они работают по принципу реле, но нет физических нагрузок. В результате полностью исключается механический износ. Но шанс выхода из строя полупроводниковых элементов все же присутствует.

    В случае поломки первая десятка первой десятки либо будет постоянно приведена в движение, либо полностью перестанет реагировать на действия. Для проверки работоспособности блока управления необходимо поочередно подключить желтый и красный провода редуктора мотора двери водителя.Желательно прямо на колодке подключения к блоку управления. Если флажки поднимаются и опускаются нормально, то грешить на поломку электроники нет смысла, нужно искать причину в других компонентах.



    Обрыв электропроводки

    Следующим важным элементом всей системы является электропроводка. Работа центрального замка зависит от того, в каком состоянии он находится. Если есть потертые провода, порезы, то это неизбежно приведет к самопроизвольной активации активаторов, либо к их выходу из строя.Чаще всего разрушается проводка в местах перегибов - между дверью и кузовом. Для проверки целостности необходимо провести обрыв каждого провода отдельно. Только не забудьте выключить питание, иначе мультиметр выйдет из строя.

    Неисправности пределов

    Прицеп позволяет системе управления понять, в каком положении (заблокировано или разблокировано) дверь находится в данный момент времени. С его помощью выдается сигнал на отпирание и запирание реле центрального замка ВАЗ-2110.В случае разрушения может наблюдаться такая картина, при которой сигнал на разблокировку получен, но сигнала на запирание нет. Чтобы произвести ремонт, нужно полностью поменять активатор водительской двери. Эти элементы ремонту не подлежат, поэтому при поломках поможет только полная замена.

    Центральный замок ВАЗ-2110: устройство систем, схемы, ремонт

    Центральный замок ВАЗ-2110 - дополнительная опция, которая не входит в комплектность каждого автомобиля.На самом деле механизм довольно дешевый, прост в установке, ремонте и использовании, но при малейшей поломке автовладелец сталкивается с трудностями. Проверять перед каждым выходом из машины, опущены ли флажки блокировки, не очень удобно. Гораздо проще закрыть все замки, нажав одну кнопку на панели управления сигнализацией или повернув ключ в дверце личинки водителя.

    CH на автомобили десятого семейства

    Основная функция устройства понятна из названия: с его помощью можно одновременно отпирать и запирать все замки автомобиля.Эксплуатация данного устройства может осуществляться как вместе с автосигнализацией, так и без нее. В основе устройства лежит центральный замок ВАЗ-2110, представляющий собой небольшую схему, состоящую из нескольких полупроводниковых элементов и электромагнитных реле. Вместо последнего можно использовать транзисторы и силовые переключатели, а не реле.

    Несмотря на все преимущества центрального управления замками, полностью доверять ему не стоит, особенно если за ним последовали определенные грехи. При незначительных сбоях один или несколько замков не могут быть заблокированы до конца.Причиной этого может быть неисправность электродвигателя, редуктора, входящего в его состав, или системы управления. Для проведения даже мелкого ремонта необходимо знать устройство и работу центрального замка.

    Основные компоненты

    Центральный замок (ВАЗ-2110) имеет в своей конструкции таких узлов:

    1. Полупроводниковый блок управления электроприводами.
    2. Приводы - мотор-редукторы (их четыре - по одному на каждый замок, но если есть привод для отпирания багажника, то пять).Это небольшие электродвигатели, на роторах которых стоят редукторы.
    3. Концевой выключатель, позволяющий определить состояние замка (установлен в мотор-редукторе, установленном в двери водителя).
    4. Провода, соединения, предохранитель.

    Центральный замок ВАЗ-2110 может работать в нескольких режимах:

    1. Привод всех замков происходит при отпирании / запирании водительской двери.
    2. При постановке и снятии с охраны. При условии, что подключены блоки управления сигнализацией и центральным замком.
    3. В наличии дистанционное управление функцией центрального замка с помощью брелока. Такие системы управления имеют довольно низкую стоимость и могут использоваться на автомобилях без сигнализации.

    Основные причины поломки CH

    Если не работает центральный замок ВАЗ-2110, виной всему неисправность исполнительных механизмов - мотор-редукторов. Во всей конструкции они являются наиболее уязвимым местом, так как подвергаются наибольшей нагрузке. Эти устройства перемещаются при работе, что ускоряет изготовление элементов, входящих в их конструкцию.

    Но есть одна важная деталь - автомобили ВАЗ-2110 были сняты с производства более десяти лет назад, что уже говорит о том, что у любой из машин будут проблемы, связанные с «моральным износом» элементов. Разрушается проводка, мотор-редукторы приходят в негодность, даже транзисторы в блоке управления из-за частого перегрева могут выйти из строя в этот период. Поэтому необходимо внимательно изучить все симптомы поломок и методы их устранения.

    Активаторы центрального замка

    Именно с их помощью управляется центральный замок ВАЗ-2110.Вмонтированы в дверь, имеют пластиковый корпус. Случаи оплавления редки, но случаются. Особенно, если устройство находится под большой нагрузкой или часто срабатывает мотор. В случае физического дефекта (плавление, разрушение) появляются следующие симптомы:

    1. На двери, в которой находится неисправный активатор, перестает работать функция разблокировки / блокировки.
    2. Плавкий предохранитель выходит из строя из-за чрезмерных нагрузок в цепи питания.

    Причины поломок активатора

    Практически все компоненты активаторов изготовлены из пластика.Он достаточно прочный, способен выдерживать большие нагрузки. Но есть и брак, и нарушение замков. В последнем случае происходит резкое увеличение нагрузки на двигатель, шестерни способны разрушиться, выйти из зацепления. Замок будет гудеть, но флаги не опускаются (или не поднимаются, в зависимости от текущего состояния).

    Но такое проявление поломки может быть вызвано неправильной установкой. Это только в том случае, если относительно недавно проводились работы, прямо или косвенно касающиеся элементов центрального замка.Нарушение регулировки нагрузки - это первый звоночек к тому, что вся система будет работать некорректно. Замок, на котором неправильно отрегулирован, не сработает, а остальные работают как надо.

    Блок управления центральным замком

    О том, где находится центральный замок (ВАЗ-2110), знает каждый автомобилист, который хоть раз сталкивался с этим. Он находится под центром приборной панели, прямо на полу. Отличить его довольно просто: колодка из пластика, к нему подходит шлейка с колодкой на конце.Сняв крышку с блока, вы увидите на ней небольшую плату с электромагнитными реле. Именно этот блок отвечает за работу всей системы. А причины выхода из строя у него могут быть такие:

    1. При неисправностях активатора, увеличении нагрузки на них, происходит увеличение тока в цепи питания. Это приводит к значительным перегрузкам, выходу из строя предохранителя, разрушению дорожек печатной проводки. При длительных термических нагрузках пайка разрушается, ножки крепления элементов теряют электрический контакт со всей схемой.
    2. Возраст играет большую роль, поэтому со временем контакты в электромагнитных реле могут разрушиться. Транзисторы не вечны, при перегрузках тоже могут выйти из строя.
    3. Перегорание предохранителя приводит к тому, что не работает вся схема - центральный замок ни на что не реагирует. Предохранитель находится в специальном прорезиненном или пластиковом корпусе, в промежутке красного (иногда розового) провода. Учтите, что установка предохранителей с более высоким номиналом невозможна, так как это приведет к перекосу проводки и возгоранию.
    4. Штекерное соединение блока управления - одно из самых уязвимых мест. Рядом с ним и печка (источник тепла), и обувь водителя, на которой может быть и пыль, и грязь, и вода. Все это вместе вызывает окисление блока. Избавиться от него можно с помощью специальных растворов или спреев (WD-40 и им подобных). Если состояние колодки оставляет желать лучшего, проще заменить ее полностью.

    Блок управления электроникой

    Схема центрального замка ВАЗ-2110 состоит из полупроводников и электромагнитных реле.Но последние используются не во всех моделях ЦЗ. Ведь гораздо эффективнее использовать транзисторные ключи, они работают по принципу реле, но при этом нет физической нагрузки. Как результат - механический износ полностью исключен. Но шанс выхода из строя полупроводниковых элементов все же присутствует.

    В случае выхода ЧР на первую десятку, она либо будет постоянно приведена в движение, либо полностью перестанет реагировать на действия. Для проверки работоспособности блока управления необходимо поочередно подключить желтый и красный провода мотор-редуктора водительской двери.Желательно прямо на колодке подключения к блоку управления. Если флажки поднимаются и опускаются нормально, то грешить на поломку электроники нет смысла, нужно искать причину в других компонентах.

    Обрыв проводки

    Следующим важным элементом всей системы является электромонтаж. От того состояния, в котором он зависит от работы центрального замка. Если есть изношенные провода, порезы, то это неизбежно приведет либо к самопроизвольной активации активаторов, либо к их выходу из строя.Чаще всего разрушается проводка в местах складок - между дверью и кузовом. Для проверки целостности нужно набрать каждый провод отдельно. Только не забудьте выключить питание, иначе мультиметр выйдет из строя.

    Неисправности концевого выключателя

    Концевой выключатель позволяет системе управления понять, в каком положении (заблокировано или разблокировано) дверь в настоящее время находится. Служит для сигнализации о разблокировке и блокировке реле центрального замка ВАЗ-2110. В случае разрушения может наблюдаться картина, при которой сигнал для разблокировки поступает, а для блокировки отсутствует.Для ремонта нужно полностью поменять активатор водительской двери. Эти элементы ремонту не подлежат, поэтому в случае поломки поможет только полная замена.

    Ключ выхода из фабрики - Официальный побег из Таркова Wiki

    Ключ выхода из фабрики

    78

    9099
    Общая информация
    00кол-во использований 50
    Вес 0,01 кг
    Размер сетки 1x1
    1x1
    9038 9038 9038 9038 9038 9038 9038 9038 9038 9038 9038
    Использование
    • Открывает два дополнительных выхода и комнату на Фабрике
    • .
    • Открывает двери в здание охраны кранового двора на таможне
    • .
    • Открывает извлечение на таможне
    • Разблокирует двери грузовика на Interchange и Shoreline
    Мародерство
    Опыт добычи 903

    9038 9038 9038 9051 9038

    Ключ выхода с завода (Завод) - это ключ в Escape from Tarkov .

    Ключ от аварийного выхода химического завода.

    • Ключ имеет только 50 использований
    • Одновременно в вашем инвентаре PMC может храниться только 3 штуки

    Таможня [править | править источник]

    • В синем шкафчике, который находится в здании к югу от дымовых труб на восточной стороне заводской зоны
    • Синий шкафчик с отмеченным местом

    • На земле рядом с бетонным кольцом за Старой АЗС.Обратите внимание, что это не статический спавн, так как в этом месте может появиться каждый предмет в игре
  • Этот ключ открывает следующие замки:

    Развязка

    [править | править источник]

    • Двери бензовозов

    Таможня [редактировать | править источник]

    • Две двери в здание охраны кранового двора возле новой АЗС
    • Постройка снаружи кранового двора

    • Строительство внутри кранового двора

    • Дверь к вытяжке ZB-013
    • Здание, в котором находится выписка

  • Завод

    [править | править источник]

    Две дополнительные вытяжки и запираемая комната рядом с офисом:

    • Извлечение погребов в подземелье
  • Береговая линия [править | править источник]

    • Дверь красного грузовика на Крановом участке
    Завод

    [править | править источник]

    • Выход 0
    • Извлечение погребов в подполье
    • Запертая комната:

    Таможня [править | править источник]

    • Пост охраны:
    • ZB-013 вытяжка

    Игроки называют здание стражи «ярлыком».

    Центральная рулевая тяга 2101-3003011 к автомобилю ВАЗ-2101

    12646901

    # 12646901
    Шайба 12

    10734601

    # 10734601
    Шина 3х30

    10792211

    # 10792211
    Гайка М12х1,5

    2101-3401155

    # 2101-3401155
    Болт

    2101-3003106

    # 2101-3003106

    15971721

    # 15971721
    Болт М10х1,25х95

    2101-3003092

    # 2101-3003092
    Кронштейн натяжного рычага

    12638601

    # 12638601
    Шайба 10

    21012-3003092

    # 21012-3003092
    Кронштейн натяжного рычага

    23767491

    # 23767491
    Шайба 10

    2101-3003094

    # 2101-3003094
    Втулка

    12574511

    # 12574511
    Гайка М10х1,25 самоконтрящаяся

    2101-3003095

    # 2101-3003095
    Кольцо уплотнительное

    2101-3001030-01

    № 2101-3001030-01
    Кулак рычаг правый

    2101-3003096

    # 2101-3003096
    Вал

    2101-3001031-01

    # 2101-3001031-01
    Кулак рычаг левый

    2101-3003105

    # 2101-3003105
    Шайба нижняя

    2101-3003080

    # 2101-3003080
    Рычаг с кронштейном

    21012-3003080

    # 21012-3003080
    Рычаг с кронштейном

    2101-3003084

    # 2101-3003084
    Рычаг маятниковый

    2101-3003057

    # 2101-3003057
    упорный наконечник наружный

    12574811

    # 12574811
    Гайка М14х1,5 самоконтрящаяся

    2101-3003054

    # 2101-3003054
    Тяга рулевой трапеции

    2101-3003064

    # 2101-3003064 / 50
    Наконечники рулевых тяг внутренние

    2101-3003079

    # 2101-3003079
    Ремешок

    16043921

    # 16043921
    Болт М8х35

    2101-3003050

    # 2101-3003050
    упор правый

    2101-3003011 10793411

    # 10793411

    2101-3003074

    # 2101-3003074
    Колпачок защитный

    10516670

    # 10516670
    Шайба 8 пружинная

    16100811

    # 16100811
    Гайка М8

    .

    Добавить комментарий

    Ваш адрес email не будет опубликован. Обязательные поля помечены *
