Поговорим про регулировку клапанов «Лада Калина»

Большинство владельцев современной «Лады Калины», стремятся самостоятельно обслуживать свой автомобиль. И если не каждый владелец решается установить воздушный фильтр нулевого сопротивления, то регулировка клапанов «Калины» — одна из обязательных операций. Чтобы двигатель хорошо работал, требуется регулировка клапанов, после которой зазоры становятся в пределах установленной нормы. Когда регулировка выполнена грамотно, газораспределительная система функционирует без высокого износа. Свою работу великолепно выполняют: распределительный вал, толкатели, клапаны. Работа двигателя становится менее шумной, уменьшается расход топлива. Камера сгорания остается чистой, нагара практически нет. Двигатель очень легко заводится.

После каждых 20 000 километров пробега, необходима регулировка клапанов. Иногда периодичность межремонтного периода можно увеличить до пробега в 25 000 километров. Когда такая работа откладывается, а пробег увеличивается, начинаются серьезные проблемы с двигателем. Дело в том, что качество работы мотора находится в прямой зависимости от образовавшегося зазора клапанов. Когда происходит нарушение заводских настроек, цилиндры не получают достаточно топлива, происходит преждевременный выброс горючих газов. По сути дела нарушается работа всего цикла. В результате уменьшается КПД двигателя. Если тепловой зазор будет сильно уменьшен, возможен прогар клапанов. Это влечет за собой очень серьезный ремонт головки блока цилиндров. Стоимость переборки двигателя достаточно высока.

Двигатели «Лада Калина»

Машины этого типа оборудуются несколькими видами двигателей. Каждый из них имеет свои положительные и отрицательные стороны. Первая выпущенная АвтоВАЗ-ом «Лада Калина», была оснащена двигателем, имеющим восемь клапанов. Его рабочий объем составлял 1,6 литра. Затем машина стала выпускаться с двигателем, имеющим 16 клапанов, с немного меньшим объемом, всего лишь 1,4 литра. Самая дорогая модель»Калины», относящаяся к спортивному типу, оборудована двигателем с «Приоры», имеющим 16 клапанов и объем 1,6 литра. Три года назад, детище ВАЗ -а стала оборудоваться новым двигателем. Он также как и первый двигатель, имеет 8 клапанов и объем 1,6 литра, но отличается от своих «собратьев» тем, что имеет более легкую поршневую систему. В результате внесения такого изменения повысилась мощность, двигатель стал вести себя более приёмисто. Сегодня этот двигатель в основном устанавливают на «Гранту», которая заменила «Калину Седан». Возможно, в будущем таким двигателем будет оснащаться каждая «Лада Калина».

Положительные и отрицательные стороны различных модификаций двигателей

8 клапанов; объем 1,6 литра

Двигатель хорошо знаком автолюбителям. Его качества и надежность не вызывают никаких сомнений. Положительные стороны двигателя:

Его регулируют практически в каждом автосервисе;
Нет проблем с покупкой запасных частей;
В случае обрыва ремня, клапан не «встречается» с поршнем. Не происходит поломки;
Отличная тяга при включенной низкой передаче.

К негативным сторонам можно отнести:

Высокая шумность и повышенная вибрация при работе;
Необходима постоянная регулировка клапанов;
Машина с таким двигателем не комплектуется кондиционером.

16 клапанов; объем 1,4 литра

Положительные стороны двигателя:

Самый низкий расход топлива;
Бесшумность и отсутствие вибрации при работе;
Способен быстро разогнать автомобиль;
Не нужно регулировать клапана.

Отрицательной стороной можно назвать:

Если внезапно порвется ремень, происходит загиб клапанов о поршни. При этом, дополнительно, кроме клапанов, придется менять всю поршневую группу;
После 40 000 км пробега, увеличивается расход масла.

16 клапанов; объем 1,6 литра

Положительные стороны двигателя:

Работает очень тихо;
Отсутствует вибрация;
Самый сильный двигатель;
Регулировка клапанов не требуется.

К негативной стороне можно отнести:

загиб клапанов при внезапном обрыве ремня.

Регулировка зазоров клапанов

Любой двигатель, установленный на «Лада Калину» обязательно должен регулироваться. Отличие регулировки заключается в порядке измерения величины теплового зазора. Все замеры проводятся, только когда клапана полностью закрыты. При регулировке вращение коленчатого вала двигателя происходит в сторону поворота часовой стрелки. Чтобы отрегулировать клапана «Лады Калины» используются специальные шайбы, расположенные в нишах толкателей. Чтобы получить необходимый зазор, подбираются шайбы, требуемой толщины.

Инструмент необходимый для регулировки клапанов

Для регулировки нужно иметь следующий инструмент:

Головки для откручивания болтов;
Вороток;
Трещотку;
Шприц, чтобы удалить масло;
Отвертки;
Специальное приспособление, которым утапливаются клапаны;
Щупы;
Пинцет;
Длинногубцы;
Шайбы регулировочные.

Регулировка клапанов «Лада Калина», 8 клапанная

Вся технологическая схема регулировки приведена на картинках ниже. Работы выполняются на холодном агрегате. Сначала снимается клапанная крышка. Для этого необходимо открутить и удалить болты крепления.

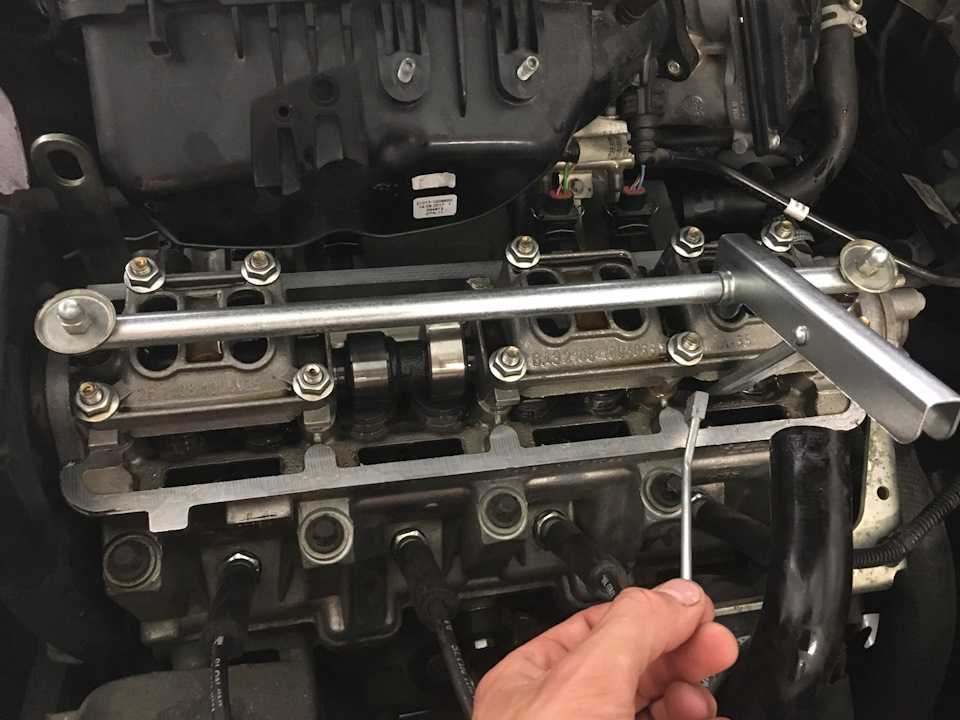

Затем снимается крышка, закрывающая ремень ГРМ. Выворачиваются свечи. Двигатель в этом случае будет легче проворачиваться. Головку нужно освободить от масла. Работу облегчит шприц. Распределительный вал должен иметь кулачки без выработки. В случае повреждения его необходимо заменить. К шпилькам, крепления клапанной крышки прикручивается приспособление, при помощи которого утапливают клапаны. Ключом проворачивается коленчатый вал, пока не совпадут метки шкива с крышкой ремня. Когда метки совпали, вал необходимо повернуть на три дополнительных зуба. Поршень найдет верхнюю мертвую точку.

Проверяются зазоры, сначала первого кулачка, затем третьего. Размер щупа должен варьироваться в интервале 0,2 – 0,35 мм. В случае свободного прохождения щупа, требуется замена шайбы. Подцепить ее из толкателей и легко удалить нужно через специальный паз, сделанный в верхней кромке. Чтобы обнаружить паз нужно просто повернуть толкатель. Пользуясь приспособлением нужно утопить клапан. Чтобы не произошло вращения толкателя, его придерживают плоской отверткой, которую нужно вставить глубоко в паз.

Фиксируется нижнее расположение толкателя. Пинцетом вытаскивается шайба. Устанавливается новая, имеющая необходимый размер. Она должна быть повернута своей маркировкой в сторону толкателя. Каждая шайба маркирована своим размером. Затем удаляется фиксатор. Замер зазоров повторяют вновь.

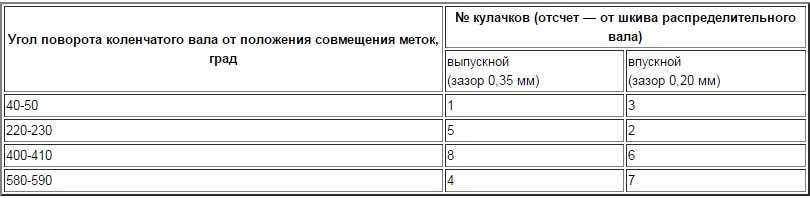

В случае нормальной регулировки, вхождение щупа в зазор происходит с легким усилием. Вновь вращают коленчатый вал, до следующего совпадения метки. Вращение должно проводиться под 90 градусов. После каждого поворота коленчатого вала, делается регулировка всех оставшихся зазоров, придерживаясь конкретной последовательности. Когда настройка закончена, нужно залить масло, заменить прокладку под клапанной крышкой, установить крышку клапанов и ремня.

В принципе, операция связанная с настройкой клапанов, «Лада Калины» достаточно простая операция. Если следовать вышеописанной последовательности, то такую работу сможет выполнить даже начинающий автолюбитель, своими руками. Если работа была сделано правильно и был соблюден точный порядок регулирования, то газораспределительный механизм «Лада Калины» будет отлично работать. Правильная регулировка позволяет проехать более 50 000 км без дополнительных работ.

Видео регулировки клапанов на Калине 8 клапанов

Зачем нужна регулировка клапанов и как от нее избавиться?

8 лет назад

Просмотров: 3986 просмотров

Добро пожаловать!
Регулировка клапанов – большинство людей конечно же знают что это за процесс и для чего его нужно регулярно производить на некоторых автомобилях к примеру на «Классике», но есть такие люди которые об этом не знают ничего и хотят разобраться в этом вопросе, поэтому специально для таких людей была подготовлена данная статья из которой вы многое узнаете. А если вам станет что то непонятно то в таком случае напишите комментарий с вашим вопросом в самом низу сайта и мы в ближайшее время на него ответим.

Примечание!
А ещё в дополнение в конце статьи вас ждёт интересный видео-ролик, благодаря которому вы многое для себя поймёте в регулировки клапанного привода!

Для чего нужно регулировать клапана?

Их регулировка нужна для того, чтобы машина устойчивее работала как на высоких так и на низких оборотах двигателя. Потому что как правило из-за неправильной регулировки клапанов, зазоры которые должны быть между кулачком распредвала и самим клапаном нарушаются, что приводит к слишком сильному открытию клапана при работе двигателя и вследствие чего в цилиндре произойдёт разгерметизация которая в свою очередь может пагубно сказаться на ресурсе двигателя.

Примечание!
В том случае если зазор между седлом клапана и боковыми частичками цилиндра стал очень большим (см. фото ниже, там этот зазор отмечен), то в этом случае может произойти прогорание клапана, а так же если при этом ход у поршня очень большой тогда может произойти встреча клапанов с самим поршнем при работе двигателя. Поэтому регулировку клапанов нужно производить периодически и с особой тщательностью, так как неправильно выставленные зазоры при регулировки могут опять пагубно повлиять на ресурс мотора!

Как будут работать клапана при неправильно выставленном зазоре?

В этом случае как говорилось раньше работа клапанов нарушается, в связи с этим клапана начинают либо открываться чуть больше чем это положено, либо начинают находится в постоянно открытом положении из-за чего герметизация в цилиндре пропадает, для наглядности посмотрите фото ниже на котором нарушена регулировка клапанов и в связи с чем клапан находится в постоянно открытом режиме.

Как избавится от регулировки клапанов?

Некогда не задавались вопросом: «Почему к примеру на 16-клапанной приоре, не надо регулировать клапана?» А все дело в том, что в двигателе приоры вместо «Толкателя» за счёт которого кулачок распределительного вала толкает клапан, стоят «Гидро-компенсаторы» которые в свою очередь за счёт высокого давления масла находят оптимальный зазор между кулачком и самим «Гидро-компенсатором» клапана и в связи с этим клапана всегда работают при оптимальных зазорах.
