Как снять блок предохранителей ВАЗ 2115 инжектор 8 клапанов: замена, расшифровка
Нередко владельцы ВАЗ-2115 сталкиваются с проблемами, возникшими в блоке предохранителей. Соответственно, водителю нужно устранить возникшую неисправность. При выходе из строя любого из потребителей электрической энергии в автомобиле, первое, что рекомендуется сделать – это проверить целостность предохранителей. Это наиболее простой вариант выявления неисправности. Только лишь убедившись, что здесь все в порядке, можно продолжать дальнейшие поиски проблемы.
Конечно же, для того чтобы искать проблему в том или ином узле автомобиля, нужно знать его месторасположение. В ВАЗ-2115 конструкторы решили перенести блок предохранителей в подкапотное пространство – в «Самарах» первого поколения он располагался в салоне. Отыскать блок особого труда не составит – он расположен в ящичке черного цвета, возле левого стакана. Давайте рассмотрим расшифровку находящихся там предохранителей. В частности:
- К1 – отвечает за реле системы очистки фар;
- К2 – аварийная сигнализация и реле системы переключения «поворотников»;
- К3 – система очистки лобового стекла;
- К4 – контроль работоспособности ламп;
- К5 – электростеклоподъемники;
- К6 – звуковые сигналы;
- К7 – обогрев заднего стекла;
- К8 – дальний свет;
- К9 – ближний свет.
Помимо этого, в блоке также находятся особые плавкие предохранители, промаркированные буквой F с цифрами от 1 до 20.
Стоит обратить ваше внимание на еще один момент. В салоне «пятнашки» также есть блок предохранителей. Его также следует описать более подробно. Здесь, в частности, находятся по 3 реле и предохранителя, а также электронный блок управления. Если взглянуть на данный блок сверху вниз, то мы увидим следующую картину. Предохранители будут распределяться в следующем порядке:
- 15-амперный, отвечающий за работу бензонасоса;
- 7,5-амперный – на него заведены датчики скорости, коленвала и массового расхода воздуха, клапан, расположенный на продувке адсорбера, реле электровентилятора;
- 7,5-амперный – через него запитан электронный блок управления.
Кроме того, в данном блоке также расположены 3 реле. Одно из них – главное. Два других отвечают за включение бензонасоса и электровентилятора системы охлаждения соответственно.
Замена блока предохранителей, расположенного в подкапотном пространстве, – это очень простая процедура, и проделать ее без всяких проблем сможет каждый автолюбитель. Для этого понадобится совершить всего лишь несколько простых действий, потратив на все про все пару минут.
В частности, в первую очередь в целях безопасности сбрасываем с аккумуляторной батареи минусовую клемму. Далее снимаем крышку с черного ящичка. После этого следует открутить две гайки – для этого понадобится ключ на 10. На следующем этапе нужно отсоединить верхний и нижний разъемы. Для того чтобы проделать последнюю из указанных операций, необходимо приподнять блок. Вот и все. Теперь осталось только вытащить блок предохранителей. Для того чтобы поставить его на место, все описанные выше манипуляции проводятся в обратном порядке.
Еще более простой процедурой является замена самих предохранителей. Здесь главное определить, какой из них вышел из строя. Далее все делается очень просто. Из соответствующего гнезда вынимается неисправный предохранитель, и на его место устанавливается новый.
Можно посоветовать воспользоваться для этой простой манипуляции пинцетом. Все дело в том, что предохранители небольшие по своему размеру и имеют плоскую форму. Если пальцы слишком толстые, или, например, руки замерзли, данное простое приспособление позволит без труда провести замену, ничего никуда не роняя.
Чтобы определить, вышел предохранитель из строя или же он является работоспособным, можно воспользоваться одним из двух наиболее распространенных способов. Первый из них – это визуальный осмотр. Для этого находящийся под подозрением предохранитель следует вынуть из гнезда и осмотреть на предмет целостности токопроводящую часть.
Читайте также: Где расположено реле зажигания ВАЗ-2115
Впрочем, далеко не всегда проблему можно увидеть невооруженным глазом. Поэтому более надежным и точным методом проверки работоспособности предохранителей является следующий. Стоит сразу предупредить – он немного более сложный, чем первый вариант. Итак, для проверки следует сперва включить неработающий потребитель электроэнергии, например, дальний свет фар.
Далее, не извлекая предохранитель, проверяем напряжение на обоих концах. Если где-то оно отсутствует, можно смело делать вывод о неисправности данного элемента.
Еще один, очень важный совет. Перед тем как менять сгоревший предохранитель, следует найти причину, по которой он вышел из строя. В ином случае вы рискуете снова повторять манипуляции с заменой. Частое перегорание предохранителей вполне может указывать на наличие проблем с электропроводкой. Если вы не обладаете нужными знаниями, то лучше всего будет обратиться к специалистам, поскольку затягивание с решением проблемы может в итоге обернуться более серьезными последствиями, чем сгоревший элемент защиты.
Реле и предохранители ВАЗ 2115 (1.5 и 1.6 8 клапанов): схемы блоков
Схемы предохранителей и реле подходят на модификаций:
- ВАЗ 2115 седан
Объемы:
- ВАЗ 2115 1,5 8 клапанный инжектор
- ВАЗ 2115 1,6 8 клапанный инжектор
Года выпуска
| 1997 | 1998 | 1999 | 2000 | 2001 | 2002 | 2003 | 2004 | 2005 | 2006 | 2007 | 2008 | 2009 | 2010 | 2011 | 2012 |
Где находятся предохранители и блок на ВАЗ 2115?

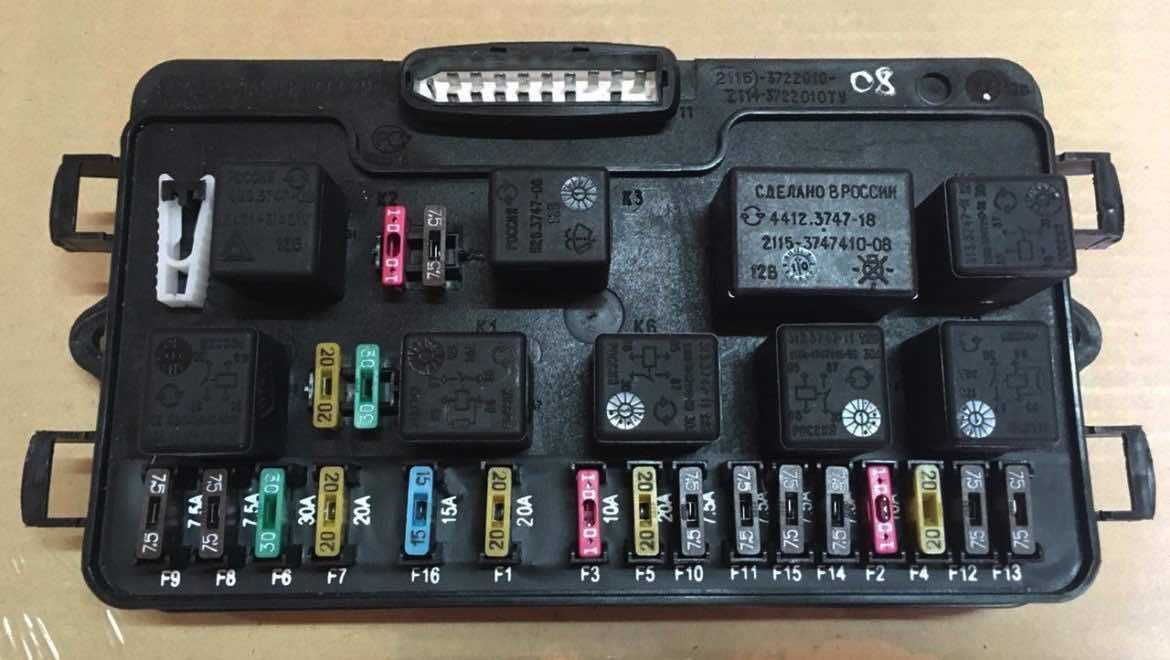

Блок предохранителей установлен в монтажном блоке 3 вместе с реле 2 разного назначения.
Блок расположен в коробке воздухопритока с левой стороны автомобиля. Монтажный блок сверху закрывается крышкой 4.
Схема реле и предохранителей ВАЗ 2115 под капотом
Реле ВАЗ 2115
| Обозначение | Применение |
| К1 | Реле включения электровентилятора системы охлаждения двигателя |
| К2 | Реле-прерыватель аварийной сигнализации и поворотников |
| К3 | Реле стеклоочистителя лобового стекла |
| К4 | Реле контроля исправности ламп |
| К5 | Реле стеклоподъемников |
| К6 | Реле включения звуковых сигналов |
| К7 | Реле электрообогрева заднего стекла |
| К8 | Реле дальнего света фар |
| К9 | Реле ближнего света фар |
Предохранители ВАЗ 2115
| Номер предохранителя и ее ампераж | Защищаемые цепи |
| F1 (10 А) | Электродвигатели очистителей фар (в момент включения) Электродвигатель омывателя фар |
| F2 (10 A) | Указатели поворота, реле-прерыватель указателей поворота и аварийной сигнализации ( в режиме аварийной сигнализации) |
| F3 (10 A) | Плафон освещения салона. Плафон индивидуального освещения салона. Плафон освещения багажного отделения. Лампы стоп-сигнала. Реле контроля целостности ламп. Маршрутный компьютер. |
| F4 (20 A) | Патрон подключения переносной лампы. Реле обогрева заднего стекла (контакты). Элемент обогрева заднего стекла |
| F5 (20 A) | Звуковой сигнал. Реле звукового сигнала. Электродвигатель вентилятора системы охлаждения |
| F6 (30 A) | Электростеклоподъемники. Реле включения электростеклоподъемников (контакты) |
| F7 (30 A) | Электродвигатель отопителя. Электродвигатель омывате- ля ветрового стекла. Электродвигатели очистителей фар (в режиме работы). Предохранитель прикуривателя |
| F8 (7,5 A) F9 (7,5 A) | Правая противотуманная фара Левая противотуманная фара |
| F10 (7,5 A) | Выключатель освещения приборов. Лампы освещения но- мерного знака. Подкапотная лампа. Лампы подсветки выключателей, приборов, прикуривателя, рычагов управления отопителем. Лампы габаритных огней по левому борту. Контрольная лампа включения габаритных огней |
| F11 (7,5 A) | Реле контроля целостности ламп. Лампы габаритных огней по правому борту |
| F12 (7,5 A) | Лампа ближнего света (правая фара) |
| F13 (7,5 A) | Лампа ближнего света (левая фара) |
| F14 (7,5 A) | Лампа дальнего света (левая фара) и контрольная лампа включения дальнего света фар |
| F15 (7,5 A) | Лампа дальнего света (правая фара) |
| F16 (15 A) | Комбинация приборов. Указатели поворота, реле-прерыватель указателей поворота и аварийной сигнализации (в режиме аварийной сигнализации). Контрольная лампа аварийного давления масла. Обмотка возбуждения генератора (в режиме пуска двигателя) |
Цепи, защищаемые плавками предохранителя
| Предохранитель | Защищаемая цепь | |
| Верхний (15 А) | Реле электробензонасоса (контакты), электробензонасос, форсунки | |
| Средний (15 А) | Реле включения электровентилятора (обмотка), клапан продувки адсорбера*, датчик расхо- да воздуха, датчик скорости, датчик кислорода* (подогрев) | |
| Нижний (15 А) | Электронный блок управления, модуль зажигания | |
| Навесной – входит в состав жгута проводов | 8А 16А 16А | Реле заднего противотуманного огня, задний противотуманный огонь Элемент обогрева сидений Блок управления блокировки дверей, моторедуктор блокировки дверей |
