Как снять торпеду на ВАЗ-2107 (инжектор, карбюратор) своими руками

Главная » ВАЗ 2107

Рубрика: ВАЗ 2107

Ищете ответ на вопрос: как снять торпеду на автомобиле ВАЗ-2107? На первый взгляд процедура ее демонтажа выглядит достаточно простой. Однако для того, чтобы исключить случайное повреждение отдельных компонентов панели и ее поломку, придется проделать целый ряд довольно сложных манипуляций. В нашей статье вы найдете пошаговую инструкцию, которая существенно облегчит вам задачу.

Зачем нужно снимать торпеду на ВАЗ-2107

С необходимостью демонтажа и разборки торпеды часто сталкиваются автолюбители, которые:

намереваются сделать тюнинг приборной панели, привести ее в соответствие с самыми современными модными тенденциями;
осуществляют ремонт одного из приборов, вышедшего из строя;
собираются заменять трос спидометра, который пришел в негодность;
восстанавливают работоспособность одного или нескольких индикаторов, расположенных на панели.

В процессе тюнинга после демонтажа торпеды можно установить сюда новую, более современную магнитолу, дополнительный обогрев стекол и другие высокотехнологичные устройства, а также перетянуть панель с использованием каких-либо новейших материалов для улучшения ее внешнего вида.

Если же ваша главная цель – ремонт, то просто заменяете сломанную деталь и устанавливаете изделие на место.

Читайте также: Как снять стартер на ВАЗ-2107

Как демонтировать панель приборов: пошаговая инструкция

В первую очередь необходимо открыть капот автомобиля и снять с аккумулятора минусовую клемму, чтобы обесточить нашу приборную панель. После этого работы выполняются в следующей последовательности:

вывинчиваем полочку торпеды и корпус бардачка, используя специальную отвертку;
отключаем питание лампочек, которые освещают внутреннюю полость бардачка в вашем авто;
предельно осторожно извлекаем дополнительную приборную панель вместе с часами и другими устройствами. Для этого потребуется поддеть деталь отверткой и вытащить ее из специальных пазов;
отключаем прикуриватель и лампы сигнализаторов, снимая соответствующие провода, расположенные за дополнительной панелью;
извлекаем переключатели, размещаемые в непосредственной близости от рычага коробки передач и отключаем их от бортовой сети;
выкручиваем саморезы, которые вы сразу же увидите под переключателями и болты, предназначенные для фиксации главной консоли торпеды. После этого можно свободно снять ее, не опасаясь повредить провода;
снимаем кожух рулевой колонки;
извлекаем накладку системы отопления вместе с дефлекторами воздуховодов;
демонтируем блок управления отопителя;
откручиваем последние гайки, удерживающие торпеду. Для этой цели нужно использовать ключ на 10.

После этого можно без особых проблем демонтировать панель приборов в автомобиле. Используя данный подход, вы можете не опасаться случайной поломки каких-либо деталей или обрыва проводов, так как все они извлекаются перед откручиванием фиксирующих гаек. Сборка торпеды осуществляется в обратном порядке и может быть выполнена даже без наличия опыта. Самое главное – производить все работы максимально аккуратно и не пропускать какие-либо описанные выше шаги.

Какая торпеда подойдет на ВАЗ 2107? Когда хочется комфорта. Панель на автомобиль ВАЗ 2107: какую можно поставить?

Необходимые инструменты

Демонтаж приборной панели ВАЗ-2107

Рекомендации, позволяющие избежать проблем в процессе снятия торпеды

Панель на автомобиль ВАЗ 2107: какую можно поставить?

Правильный выбор приборной панели

Панель или торпеда?

Приборная панель от газели

Тюнинг ВАЗ 2107 с торпедой от БМВ е-34

Меняем торпеду

Главные моменты установки

Видео: тюнинг приборной панели «семёрки»

Установка готовых тюнингованных приборов на ВАЗ 2107

Тюнинг консоли

Тюнинг шкал

Расширение функционала

Схемы панели приборов

Необходимые инструменты

Отвертка шлицевая с тонким жалом или острый нож
Крестовая отвертка
Терпение и ловкие руки

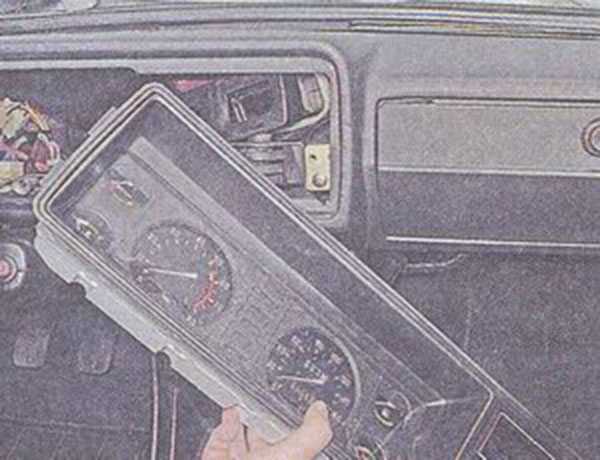

Демонтаж приборной панели ВАЗ-2107

Снимать приборную панельку на классической «семерке» достаточно просто. Такая процедура необходима при замене ламп или электроприборов, а также при желании провести тюнинг торпеды ВАЗ-2107. Работа не представляет собой трудного процесса: для ее выполнения не понадобятся особые инструменты и внушительные знания в слесарной области.

Пошаговый порядок демонтажа приборной панели ВАЗ-2107:

кабель «массы» отсоединяется от клеммы аккумуляторной батареи;
осуществляется съем рычагов отопительного устройства при помощи отвертки;
с болта, отвечающего за крепление панели, снимается защитная заглушка;
болт выкручивается, после чего следует демонтаж панели;
откручивается гайка троса спидометра, после чего вынимается сам прибор;
от экономайзера отсоединяются кабели подвода напряжения;
снимаются проводные колодки;
осуществляется съем приборной панели.

После того, как конструкция снята – можно начинать работу по замене каких-либо ее узлов и элементов. Установить приборку можно при помощи той же инструкции, шаги которой выполняются в обратной последовательности.

Панель на автомобиль ВАЗ 2107: какую можно поставить?

Стандартная торпеда «семерки»

Панель приборов ВАЗ 2107 представляет собой комплекс вспомогательных агрегатов, которые уведомляют водителя о текущем состоянии транспортного средства. Панель демонтируется для замены определенных приборов, которые вышли из строя. Снимается она и при проведении частичного ремонта. В ее состав входят следующие элементы:

указатель давления масла в моторе,
спидометр,
тахометр и прочее.

Правильный выбор приборной панели

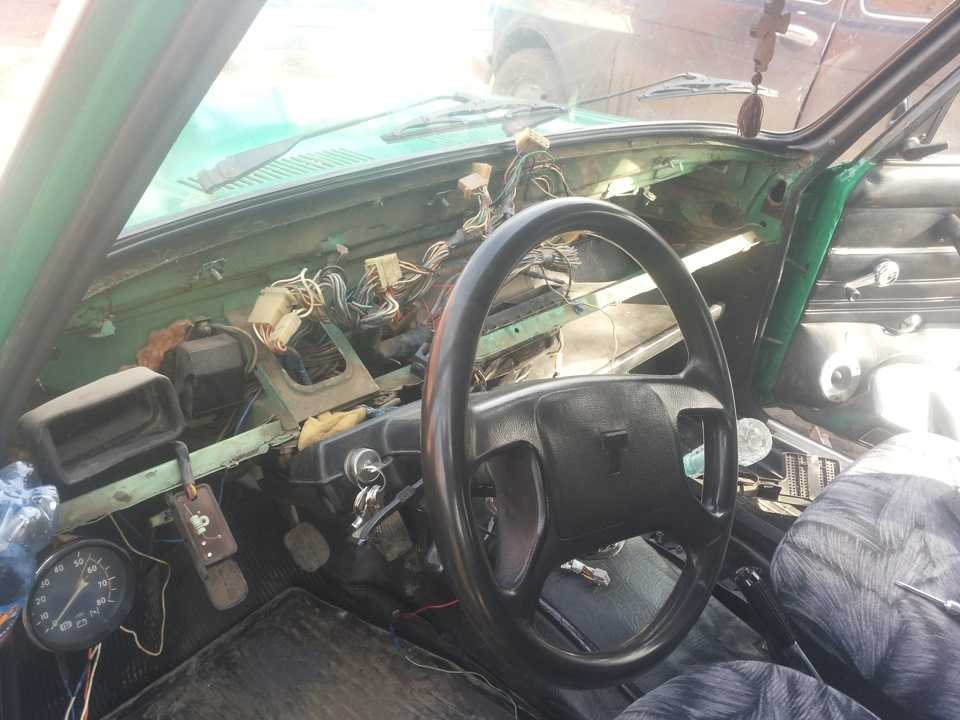

Демонтаж старой торпеды

Если говорить о том, от какой машины подходит панель к ВАЗ 2107, то автомеханики рекомендуют устанавливать торпеду от БМВ либо Волги 3110. Зачастую автовладельцы «семерки» отдают предпочтение второму варианту. Основной задачей в данном случае является установка овальной панели в квадратную. Торпеда от БМВ, в отличие от отечественного аналога, не нуждается в монтаже дополнительной пластмассы.

Решая, какая панель лучше подойдет для ВАЗ 2107, нужно учесть, что торпеда от 3110 модели авто имеет иную форму. Для ее монтажа удаляются уголки и проводятся дополнительные работы по подгонке данной конструкции.

Панель или торпеда?

Какая торпеда подойдет на ВАЗ 2107? Вопрос сложный, но вполне решаемый. Только для начала следует определить насколько радикальные переделки, потребуется сделать. Подобный тюнинг может производиться двумя способами:

Замена приборной панели;
Замена торпеды целиком.

Первый вариант позволит вам обойтись малой кровью и заменить панель на другую, более вас устраивающую. Придется лишь немного подогнать панельку по размерам. Несколько сложнее установить новую панель. При этом, она должна подходить по габаритам и давать возможность подключения всех систем автомобиля. Окончательный выбор зависит от ваших конечных целей и возможностей.

Приборная панель от газели

При замене приборки на ВАЗ-2107, донором нередко становится не менее популярная «Газель». Несмотря на то, что производитель у этих двух машин один и тот же, работа будет отличаться большей сложностью. Панели «Газели» обладает большими габаритами, а также имеет совершенно другую конфигурацию, форму и размер. С электропроводкой также придется повозиться: понадобится некоторое количество переходников, а также знания из области электротехники.

В подобной работе придется использовать лобзик и паяльную станцию, выполняя перепайку переходников. Это достаточно кропотливая процедура, к которой следует подойти с особой аккуратностью.

Прочитайте, может пригодится: Дефлектор капота

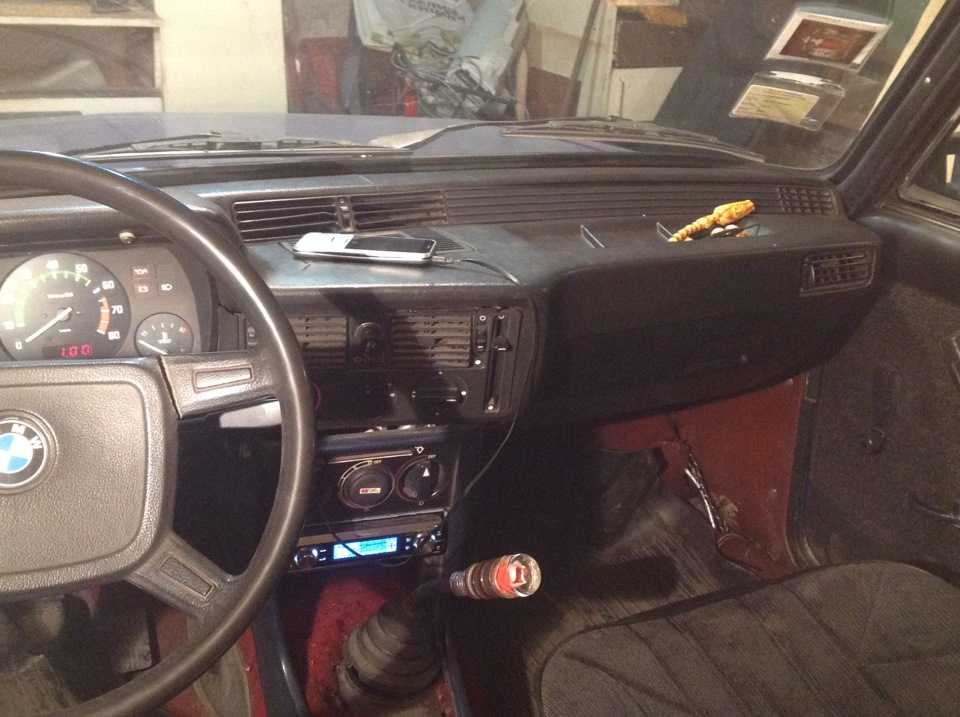

Тюнинг ВАЗ 2107 с торпедой от БМВ е-34

Также такой внешний вид не имеет никакой привлекательности. Поэтому приборные панели многие водители заменяют. Вопрос сложный, но вполне решаемый. Только для начала следует определить насколько радикальные переделки, потребуется сделать. Подобный тюнинг может производиться двумя способами: Замена приборной панели; Замена торпеды целиком.

Первый вариант позволит вам обойтись малой кровью и заменить панель на другую, более вас устраивающую. Придется лишь немного подогнать панельку по размерам. В растроенных чувствах включил телик. Через несколько минут пришла идея. Лампочки ведь тоже могут быть нерабочими. Да и не проверял я приборы во время покупки. Не рыботало 4 лампочки, три зачистил, а одну вытянул из родного щитка приборов копейки. Малой кровью обошлись, еслиб баг был в схеме моего переходника — это был бы перерыв месяца на два до восстановления сил.

Итак процесс был завершен совершенно неожиданно. Была на улице субота, утром я встал и как всегда по суботам поехал на авторынок.

Меняем торпеду

Некоторых водителей не устраивает внешний вид торпеды на ВАЗ 2107. Иногда на машине может стоять этот элемент от «пятерки». В таком случае к неприятному внешнему виду добавляется еще и чисто практическое неудобство. Приходится закрывать бардачок универсальным «замком», а точнее заклеивать скотчем. Иначе он будет постоянно открываться. Поэтому можно поменять торпеду.

Из наших моделей лучше всего подойдет запчасть от ВАЗ 2115. Только придется с помощью монтажной пены заделать мелкие не состыковки. Из иномарок лучше всего сюда подойдет торпеда от BMW E30. Выглядеть она будет намного выигрышнее.

Есть и другой вариант, поставить торпеду от Toyota Camry.

Она немного шире, чем стандартная деталь. Поэтому для более точной установки придется немного подрезать торпеду снизу по бокам. Но и в таком случае она будет мешать стеклоподъемникам. Поэтому приготовьтесь сразу установить электрические подъемники. Это будет оптимальным вариантом. Также придется помучиться с установкой кожуха руля.

Стандартный кожух не поместится в проем для руля на панели BMW. Поэтому мастера обычно выполняют подгонку. Некоторые режут панель, но намного проще отрезать лишнее от кожуха. Крепления лучше использовать стандартные от родной торпеды, только их немного выгибают. Часто торпеда может проседать вниз, поэтому желательно сразу предусмотреть подпорку.

Читать еще: Какие лампочки стоят на хендай солярис

Подключение печки. Многие водители не могут подключить печку. Дело в том, что воздуховоды не совпадают. Поэтому придется делать специальные переходники. Для этого можно использовать воздуховоды с Газели. Останется только их немного подогнать и закрепить. Тросик с печки лучше всего использовать от BMW. Его намного проще подключить к печке, чем родной жигулевский к новой торпеде.

Главные моменты установки

Прежде чем определиться, какую можно поставить панель, следует учесть, что в любой момент возможен возврат родной торпеды ВАЗ 2107. Если такая процедура проводится самостоятельно, рекомендуется воспользоваться книгой по ремонту классики. Для выполнения работ потребуется много времени.

При подключении проводов нужно помнить, что один идет на массу, а второй — к панели на соответствующий контакт. Рекомендуется подписывать, какой разъем куда ведет. Для работы спидометра устанавливается датчик скорости от 2110 модели с 6 импульсами. Если «семерка» оснащена эконометром, рекомендуется поставить тройник от 2106 на 2 датчика, включая датчик давления от 402 двигателя..

Видео: тюнинг приборной панели «семёрки»

Установка готовых тюнингованных приборов на ВАЗ 2107

Габариты и разъемы готовых приборов, которые предназначены для модернизации “приборки”, не отличаются от штатных. Их установка не составляет проблемы.

Перепутать подключение разъемов к приборов практически невозможно — они отличаются по форме.

Единственное, на что следует обратить внимание, если вы выбрали такой способ произвести тюнинг торпеды ВАЗ 2107 — тросик спидометра. Он установлен в оплетке так, что свободно извлекается в направлении салона. При этом он может выйти из зацепления с приводом спидометра на КПП. Если это произошло, то после затяжки гайки крепления на спидометре последний не будет работать. Чтобы не пришлось снова снимать приборную панель и устранять неисправность, следует проверить положение тросика перед установкой гайки.

После крепления тросика остается лишь затянуть саморез крепления приборной панели и установить на место декоративные накладки и кнопку сброса дневного пробега.

Установка дополнительных приборов и индикаторов на торпеде ВАЗ 2107 зависит лишь от вкусов и фантазии автовладельца.

Прочитайте, может пригодится: Как заменить разбитое стекло фары

Тюнинг консоли

Тюнинг консоли ВАЗ-2107 представляет собой оптимизацию передней панели, в результате которой в авто может появиться множество полезных особенностей и преимуществ, таких, как новые магнитофон, часы или прикуриватель. Доработка бороды ВАЗ-2107 позволяет сделать транспортное средство более оригинальным и функциональным. Любой желающий посредством несложных усовершенствований может установить в машину проигрыватель, современные часы, USB-розетку, устройства для контроля за электросетью и маленькие «кармашки» для небольших предметов.

Среди основного инструментария, без которого невозможен тюнинг штатной бороды ВАЗ-2107, стоит отметить: электрические лобзик и дрель; «болгарку»; слесарный уголок; простой карандаш; линейку; клей и степлер для мебели.

Создаваемый своими руками тюнинг бороды ВАЗ-2107 может подразумевать изготовление новой панели, которая изначально будет иметь специальные участки для расположения переключателей и индикаторов. Проще всего тюнинг консоли осуществить посредством обыкновенной фанеры с толщиной около 6 мм. В качестве отделочных материалов целесообразно использовать искусственную кожу, идеально сочетающуюся по цвету с остальными элементами салона. В последнее время автовладельцы приспособились внедрять даже карбон.

Тюнинг бороды ВАЗ-2107 можно осуществить с помощью комплексной модернизации, которая «в корне» изменит интерьер авто. Замену заводской «отделки» на дверях и других элементах салона можно произвести посредством карбона и кожвинила. Новую консоль необходимо будет расположить на месте заводского приспособления, которое должно быть предварительно демонтировано. Сняв стандартную бороду, автомобилист сможет быстро произвести замеры для дальнейшего создания чертежей.

Тюнинг шкал

В базовом варианте фон всех шкал черный. Отметки на них выглядят слишком блекло. Данный стиль был актуальным примерно 2 десятилетия назад. В наше время такое оформление смотрится бедновато.

Шикарного спортивного вида достигают установкой белых шкал с контрастно-черными обозначениями. Изготовить их можно на цветном принтере на самоклеящейся пленке.

Занимаясь усовершенствованием на этом этапе, не забывайте соблюдать максимальную осторожность – механизмы крайне хрупки.

Расширение функционала

ВАЗ-2107 оснащен минимумом приборов, и потому монтаж новых позволит существенно увеличить информативность панели. Чаще всего добавочно ставят:

датчики освещенности и температуры;
индикатор расхода горючего на километр;
ЭБУ;
телевизор и пр.

Под них вырезаются дополнительные отверстия. Требуется также установить проводку и внести изменения в конструкцию машины (в частности снабдить его отсутствующими датчиками).

Понравилась статья? Поделиться с друзьями:Вам также может быть Тюнинг

Схемы панели приборов

Схема электрическая работы приборов в комбинации с рабочими элементами

Итак, схема работы приборов, расположенных на основной панели в салоне, включает в себя такие элементы и комбинации:

указатель наличия моторного масла в двигателе;
датчик показания температуры охладителя;
блок монтажный коммутационный;
датчик топлива;
комбинации поворотов;
показатель количества топлива в баке;
тахометр;
показатель температуры охладителя;
выключение зажигания;
реле зажигания;

Схема показывает взаимосвязь датчиков на панели приборов с основными элементами, которые выполняют непосредственно основную работу. Указатели только считывают информацию с рабочих устройств и отображают ее в понятной форме для человеческого восприятия.

Схема панели приборов автомобиля ВАЗ-2107

Вышеприведенная схема дает четко понять о точном расположении на торпеде приборов, которые являются важными элементами в управлении автомобилем ВАЗ 2107.

1	Рычаг, предназначенный для переключения режимов стеклоочистителя и омывателя
2	Кнопка подачи звуковой сигнализации
3	Рычаг управления световой сигнализацией поворотов
4	Переключатель света фар (дальний, ближний)
5	Элементы подачи в салон свежего или теплого воздуха
6	Гидравлическая корректировка положения передних фар
7	Рычаг, предназначенный для открытия капота
8	Розетка для питания в 12В
9	Выключение зажигания
10	Включение световой аварийной сигнализации
11	Сцепление
12	Тормоз
13	Переключатель отопителя
14	Кнопка переключения освещения панели приборов
15	Газ/акселератор
16	Штатная магнитола
17	Панелька переключателей (наружный свет, вентилятор печки, обогрев заднего стекла)
18	Ручной или стояночный тормоз
19	Лампа, показывающая, что ремни безопасности не пристегнуты
20	Резерв
21	Переключатель скоростей передачи
22	Встроенные механические часы
23	Прикуриватель с дополнительной розеткой 12В
24	Лампа, показывающая работу обогрева заднего стекла
25	Сигнальная лампа, показывающая наличие тормозной жидкости
26	Встроенная пепельница
27	Ящик для вещей
28	Полочка для инструментов и вещей
30	Подсос или ручной газ
35	Комбинации приборов

Руководствуясь вышеизложенной информацией, можно сказать, что автомобиль ВАЗ 2107 имеет в своем наборе практически все элементы, необходимые для контроля движения транспортного средства. Важно следить за работой каждого устройства, если какой-либо из них не функционирует, то эксплуатация авто запрещена до момента исправления неполадки.

Источники:

https://avtoyoutubb.ru/kak-snyat-panel-priborov-na-vaz-2107.php
https://7vaz.ru/tjuning/tjuning-paneli-priborov-vaz-2107.html
https://vagflash.ru/lada/kak-snyat-torpedu-na-vaz-2107-inzhektor-karbyurator-svoimi-rukami.html
https://ladafakt.ru/kakuyu-torpedu-mozhno-postavit-na-vaz-2107.html
http://expertVAZ.ru/2107/kakuyu-panel-postavit.html
http://AutoFlit.ru/1673-kakaya-torpeda-podoydet-na-vaz-2107-kogda-hochetsya-komforta.html
https://avto-idea.ru/remont/kakaya-torpeda-podoydet-na-vaz-2107-kogda-hochetsya-komforta/
https://tnvd-auto.ru/zapchasti/kakaya-torpeda-podhodit-na-vaz-2107.html
https://bumper.guru/klassicheskie-modeli-vaz/tyuning/tyuning-salona-vaz-2107.html
https://semerkavaz.ru/tyunig/tyuning-pribornojj-paneli-vaz-2107/
https://remam. ru/tune/tyuning-torpedo-paneli-priborov-vaz-2107.html
https://ladaautos.ru/vaz-2107/kak-sdelat-tyuning-paneli-priborov-vaz-2107-svoimi-rukami.html
https://scart-avto.ru/avtogarazh/tyuning-torpedo-i-paneli-priborov-vaz-2107-svoimi/

Торпеда ВАЗ-2107: описание и характеристики

Все автомобили оснащены приборными указателями и датчиками фиксации. Они служат для управления работой двигателя и других важных систем. Торпедо ВАЗ-2107 не исключение. Водитель может предотвратить выход узлов из строя, если своевременно отреагирует на показания. Рассмотрим особенности панели отечественных автомобилей, возможные доработки и другие особенности.

Обозначения

Торпеда ВАЗ-2107 – важная составляющая всей конструкции. Схема приборной панели выглядит следующим образом:

Вольтметр автомобиля.
Спидометр, показывающий скорость чтения движения.
Одометр (счетчик пробега, на котором стоял автомобиль).
Учетный прибор, показывающий скорость вращения коленчатого вала. Его техническое название – тахометр. Экран имеет несколько областей, окрашенных в разные цвета. Желтая бухта – работа двигателя на высоких оборотах, красная часть – недопустимые режимы. Предел оборотов этого автомобиля составляет 6 тысяч оборотов в минуту.
Индикатор температуры Состояние хладагента. Если стрелка находится в зеленой зоне – это норма. Перегрев силового агрегата сопровождается отметкой в красной части индикатора. Если температура охлаждающей жидкости превышает 118 градусов Цельсия, автомобиль эксплуатировать категорически не рекомендуется.
A Указатель эффективной работы двигателя (экономометр). Его стрелка должна быть в зеленой зоне.
Узел контрольной лампы автомобиля.
Сигналы повторной активации (повороты).

Прочие знаки

Торпедо ВАЗ-2107 имеет ряд детекторов. Среди них:

Неисправен датчик управления двигателем (актуально на моделях с впрыском топлива системой впрыска топлива). Индикатор горит оранжевым цветом при включенном зажигании. После запуска силового агрегата он гаснет. Если лампочка мигает быстро и постоянно, вам следует обратиться в ремонтную мастерскую. Эксплуатация машины разрешена, система переходит в режим ожидания.
Сигнал для зарядки аккумуляторной батареи. Во время запуска двигателя индикатор загорается красным цветом и гаснет. В случае продолжения свечения фонаря следует обратить внимание на заряд аккумулятора. Основные причины выхода из строя: плохое натяжение ремня ГРМ, неисправность генератора или неисправность в электрической цепи. Игнорирование этой проблемы приведет к полной разрядке аккумулятора, а в некоторых случаях и к возгоранию.
Световые индикаторы (когда горит зеленый цвет).

Дополнительные указатели

Торпеда ВАЗ-2107, фото которой представлено выше, имеет несколько важных указателей, а именно:

Датчики включения дальнего света. Когда эта лампа синяя.
Контроллер давления масла. Если этого показателя достаточно, то при включении мотора индикатор загорится красным цветом и тут же погаснет. Постоянное свечение индикатора указывает на низкое давление масла. Игнорирование этой проблемы может привести к выходу из строя силовой установки автомобиля.
Режим управления стояночным тормозом (на его включение указывает соответствующая лампа, которая загорается красным цветом после запуска двигателя).
A Указатель количества километров, пройденных за день.
Датчик остатка топлива. Если в баке около 5 литров топлива, то горит желтым цветом.
Основной индикатор уровня бензина.

Переключатели клавиатурного типа

Накладка на приборную панель ВАЗ-2107 имеет специальную розетку для клавиатурных переключателей. Среди них:

Индикаторы пожарной сигнализации

Тюнинг торпеды ВАЗ-2107 предполагает лучший внешний дизайн и оригинальную светотехнику. Но общая функциональность сохранена в традиционном стиле. Среди наиболее частых аварийных ситуаций можно выделить следующие пункты:

При пожаре датчик уровня масла в двигателе должен быть. Затем нужно проверить масло, долить, если уровень ниже допустимого значения. Дальнейший индикатор говорит о том, что вы хотите отбуксировать автомобиль до СТО или более мест ремонта. При игнорировании проблемы возможны ситуации, когда возникает стук шатунного узла двигателя и дальнейшее заклинивание узла. Это чревато заменой двигателя или проведением его капитального ремонта.
Если горит сигнальная лампа аккумулятора, проверьте клеммы на надежность крепления и окисление. Вторая причина датчика – неисправность генератора. Желательно отключить все электроприборы и посетить ближайшую ремонтную мастерскую. Хороший аккумулятор даже в таких условиях может проработать примерно 100 километров, если питание будет поступать исключительно от системы зажигания. Обычно проблема возникает из-за выхода из строя реле регулятора напряжения.
Торпеда ВАЗ-2107, ВАЗ-2106 имеет те же характеристики, что и в обычном исполнении. Например, если у вас загорелась сигнализация датчика тормозной жидкости, немедленно заглушите двигатель и остановитесь. Затем нужно проверить уровень жидкости, при необходимости долить ее. При выходе из строя тормозной системы необходимо вызывать эвакуатор и ехать к специалисту для ремонта.

Что еще искать?

Некоторые индикаторы приборной панели также требуют особого внимания. Например, если индикатор закипания жидкости находится в красной зоне, следует немедленно остановить машину и дать мотору остыть. Учитывая, что в ранних версиях «Лады» такой датчик не предусмотрен, начинающий водитель может не заметить этого момента. Но проблема, как правило, сопровождается уходом пара из-под капота. Следует отметить, что нельзя прикасаться к рабочим частям двигателя, так как это может привести к серьезным ожогам. Часто неисправность вызвана недостаточным количеством хладагента, выходом из строя термостата или вентилятора радиатора. Решить проблему помогут специалисты СТО или навыки владельцев, которые не первый год за рулем.

Указатель уровня топлива показывает минимальный запас, включая красную лампочку. Это может произойти, если в баке меньше пяти литров топлива. Проблема решается просто – нужно заправить машину на ближайшей заправке. Кроме того, нужно обратить внимание на настройку тахометра. Удержание стрелки в зеленой зоне (не более 5 тыс. об/мин) позволяет обеспечить максимально экономичный режим движения.

Как снять приборную панель на ВАЗ-2107?

Данная операция состоит из нескольких этапов:

Автомобиль готовится к запуску начального этапа (эти манипуляции есть в руководствах по техническому обслуживанию и ремонту автомобиля).
Минусовая клемма аккумулятора отсоединена.
Отвертка или аналогичный инструмент для зацепления плеч рычагов с регулятором отопителя.
Затем откручивается гайка, расположенная на ручке сброса счетчика. Шайба тоже снимается, ручка задвигается в пространство за приборной панелью.
С помощью тонкой отвертки или копья подденьте и снимите винты с головкой, удерживающие приборную панель.
Крестообразная отвертка. Отвинтите основной винт.
Аккуратно разобранная накладка на торпедо ВАЗ-2107 и сама панель.
Отсоединяет трос привода спидометра и трехцветный жгут.

На финальном этапе снял панель, потом можно заменить подсветку, управление подсветкой и другие элементы. Установите детали в обратном порядке.

Модернизация

Тюнинг торпеды ВАЗ-2107 позволяет в корне изменить оснащение автомобиля. На рынке сегодня можно без труда найти все необходимые детали и аксессуары. В первую очередь владельцы поменяли основную подсветку. Такое решение позволяет улучшить внешний вид торпеды и снизить нагрузку на зрение.

Имеется ряд других доработок, в реализации которых немалую роль играет правильный технический подход и фантазия владельца. В качестве альтернативы можно установить белые или разноцветные циферблаты, которые смотрятся нестандартно, придавая дизайну совершенно новый стиль.

Стоит заменить магнитолу на новую и современную аудиосистему. К счастью, модификаций представлено великое множество, что облегчает выбор с учетом возможностей и пожеланий пользователя. Более продвинутый тюнинг лучше оставить профессионалам. Однако торпеду ВАЗ-2107 своими руками тоже реально улучшить без значительных финансовых затрат.

Что делать владельцам?

Потребители говорят, что приборная панель на этом автомобиле оснащена всеми необходимыми приборами и кнопками, необходимыми для управления основными системами. Однако владельцы жалуются на невзрачность деталей дизайна и плохое освещение.

Торпеда ВАЗ-2107, отзывы о которой весьма противоречивы, была разработана с учетом новых тенденций в автомобилестроении. Однако ему не хватает современного дизайна и сложной функциональности. Это неудивительно. Ведь этот автомобиль относится к бюджетной категории.

Какая торпеда подходит на ВАЗ-2107?

Многих владельцев не устраивает приборная панель «семерки». В первой модификации установлена вариация, практически идентичная пятой модели. При этом неудобством является не только эстетический вид торпеды, но и практическая проблема. Замок бардачка приходится монтировать с помощью подручных средств, так как он открывается наружу.

Для замены приборной панели отлично подойдет аналог от ВАЗ-2115. Единственной проблемой при монтаже будет появление щелей, которые можно аккуратно заделать монтажной пеной.

Также можно установить торпеду на ВАЗ-2107 от легкового автомобиля. Лучший вариант — расстаться с «БМВ Е30». Кроме того, часто используется аналогия «Тойота Камри». В этом случае вам нужно будет немного подрезать детали по бокам, установить стеклоподъемники и правильно подобрать чехол на руль.

Светодиодное освещение

Часто при модернизации салона «Жигулей» пользователи вспоминают о светодиодном освещении. Он придает интерьеру оригинальности, прост в сборке и не требует больших затрат. Для расположения панелей потребуется десяток светодиодов, которые соединяются друг с другом посредством специального шлейфа. В качестве бойка использован кусок провода с разъемом «Молекс». Кроме того, вам понадобится пара резисторов на 680 Ом.

Установка торпеды ВАЗ-2107 с новой светотехникой потребует соблюдения нескольких основных шагов:

Сначала спилите напильником головки светодиодов. После этого вся поверхность шлифуется, чтобы получить более равномерное и мягкое свечение.
Далее подготовленную проволоку нарезаем на кусочки по полсантиметра и сгибаем в виде буквы «Г». Выбирается для размещения нового освещения (по кругу, по углам или диаметрально). Края проводки аккуратно припаяны в нужном месте.
Следующий шаг — соединение пайкой каждой ножки светодиода. Это дает возможность регулировать включение и выключение подсветки прямо с блока управления, направляя подсветку в нужном направлении.
Далее разрезаем шлейф, делая зачистку светодиодов. Это сформирует основную проводку, состоящую из четырех основных элементов, расположенных вокруг большого устройства. С боковыми аналогами они спаиваются посредством нескольких маленьких проводов. В результате получается единая цепочка. Минус и плюс системы взяты из старых разработок.
В конце вам нужно будет отрегулировать яркость. Это можно сделать с помощью регулировочной ручки. Этот параметр регулируется в паре цепей с четырьмя центральными диодами.

Установка торпеды ВАЗ-2107 аналогичным образом дает возможность передвигаться по бездорожью, но с максимальной осторожностью.

Стрелка тире

Для улучшения освещения стрелок потребуется специальное оборудование. Вам потребуется:

Две пары белых светодиодных лампочек длиной 3 мм.
Резисторы сопротивлением 1,5 Ом.
Элементы из органического стекла длиной 4 мм.
Специальная краска или лак для ногтей.
Защитные колпачки для корпуса наводчика и заглушки.
Хороший (универсальный) клей для весов и поводков.

Далее нужно определить длину стрелки. Если взять размер 30 мм, то надо добавить приклад в запирающее пространство. При изготовлении предмета из оргстекла нужно соблюдать конфигурацию стрелок, обеспечивая ровное основание и острый край. Это позволит получить оптимальную освещенность и равномерное распределение энергии.

Противоположный край стрелы стерт под углом 45 градусов. Изделие покрывается лаком, желательно красным, и закрепляется на панели с помощью посаженных на клей мебельных заглушек. Далее утяжеляют обычную стрелу и готовят самодельный аналог. Если показания превышают разницу в 100 миллиграмм, деталь доводят до необходимых параметров. В приборной панели вставки и белые циферблаты со светодиодами. Этот процесс требует особого внимания и осторожности. Новые лампочки по бокам окрашены черной краской для уменьшения потерь света. Далее идет установка светодиодов на весы и проверка приборов.

Резюме

Как показывает практика, отзывы владельцев, салон «Жигулей» можно улучшить без значительных затрат. Например, торпеда от «БМВ» на ВАЗ-2107 позволяет обновить не только внешний вид, но и функциональность. Детализирует улучшения, указанные выше. Надеюсь, что советы не окажутся бесполезными и позволят улучшить ваш автомобиль вне зависимости от года его выпуска и общих характеристик.

БЫТЬ: https://tostpost.com/be/a-tamab-l/38407-tarpeda-vaz-2107-ap-sanne-haraktarystyka.html

Германия: https://tostpost.com/de/autos/39205-torpedo-vaz-2107-beschreibung-und-charakteristik.html

ЭП: https://tostpost.com/es/coches/38975-el-torpedo-vaz-2107-descripci-n-y-caracterizaci-n-de.html

КК: https://tostpost.com/kk/avtomobil-der/38796-torpeda-vaz-2107-sipaty-men-sipattamasy.html

PL: https://tostpost.com/pl/samochody/40395-torpeda-vaz-2107-opis-i-charakterystyka.html

ПТ: https://tostpost.com/pt/carros/40027-torpedo-vaz-2107-descri-o-e-caracteriza-o-de.html

ТР: https://tostpost.com/tr/arabalar/35542-torpil-vaz-2107-tan-m-ve-zellikleri. html

Великобритания: https://tostpost.com/uk/avtomob-l/39197-torpeda-vaz-2107-opis-ta-harakteristika.html

Торпеда ВАЗ-2107: описание и характеристики

Все автомобили оснащены приборными индикаторами и датчиками блокировки. Они служат для управления работой двигателя и других важных систем. Торпедо ВАЗ-2107 не исключение. Водитель может предотвратить выход узлов из строя, если своевременно отреагирует на показания приборов. Рассмотрим особенности панели отечественной машины, возможность ее усовершенствования и другие особенности.

Обозначение

Торпеда ВАЗ-2107 является важной составляющей всей конструкции. Схема панели приборов следующая:

Автомобильный вольтметр.
Спидометр, показывающий показания скорости движения.
Одометр (счетчик пробега, который проехал автомобиль).
Учетный прибор, показывающий частоту вращения коленчатого вала. Его техническое название – тахометр. Экран имеет несколько зон, окрашенных в разные цвета. Желтый отсек — работа мотора на высоких оборотах, красный — недопустимые режимы. Максимальные обороты в этой машине составляют 6000 оборотов в минуту.
Температурный индикатор состояния хладагента. Если стрелка находится в зеленой зоне — это норма. Перегрев силового агрегата сопровождается отметкой в красной части индикатора. Если температура охлаждающей жидкости превышает 118 градусов Цельсия, автомобиль эксплуатировать нельзя категорически.
Указатель экономичной работы двигателя (эконометр). Его стрелка должна быть в зеленой зоне.
Контрольная лампа автомобиля в сборе.
Активация повторных сигналов (поворотов).
