Замена переднего тормозного суппорта на ВАЗ 2101-ВАЗ 2107

Добро пожаловать!
Суппорт – благодаря нему автомобиль и тормозит, внутри данного агрегата располагается два так называемых поршня, которые при торможение давят на тормозные колодки и тем самым данные колодки притираются к тормозному диску, но со временем данный суппорт и данные поршни приходят в негодность, в связи с чем машина может вообще перестать тормозить тем колесом на котором вышел из строя суппорт и в связи с этим эффективность тормозов значительно снижается, да вы и сами представьте себе если какое ни будь колесо не будет у вас тормозить при нажатие на педаль тормоза, а три оставшихся будут, поэтому как говориться данную проблему нужно сразу же устранять, а как это сделать знают немногие, поэтому мы и написали данную статью в которой подробно объяснили процесс замены переднего суппорта.

Примечание!
Для того чтобы произвести замену суппорта на новый, вам нужно будет запастись: Обязательно основным набором гаечных ключей в котором будет находиться ключ «на 17» и «на 14», а так же рекомендуем вам так же воспользоваться отвёрткой или же бородком, а иначе замена получиться более проблематичной!

Да ещё кой что, для замены суппорта вам нужно будет ещё взять с собой: Какой ни будь маркер яркого цвета, а так же небольшой отрезок резиновой трубки или же болт подходящего диаметра который залезет во внутреннюю часть тормозного шланга, если вы не понимаете о чём идёт речь тогда читайте полностью статью потому что в ней всё сказано!

Где находиться тормозной суппорт?
Если брать большинство автомобилей которые выпускает АвтоВАЗ, то в основном на всех на них включая так же и классику, суппорта всего два и располагаются они на двух передних колёсах, а на задних колёсах идут уже барабанные тормоза и как такого суппорта на них уже нет, более подробно о том где находиться данный суппорт на классике, смотрите на фотографии чуть ниже:

Примечание!

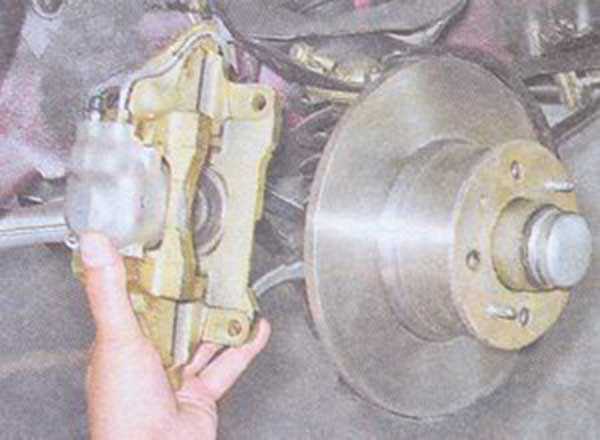

На фото чуть ниже переднее колесо с автомобиля уже снято, так как более детально рассмотреть суппорт можно только при снятом колесе, так как он больно большой и рассмотреть его через штампованный диск «на 13» проблематично!

Когда нужно менять тормозной суппорт?
Он заменяется в случае как уже было сказано его сильного износа, к примеру в случае его деформации в связи с которой его перекосило от удара, а так же ещё и других случаях когда он будет сильно повреждён и толком останавливать данное колесо на котором он установлен не будет.

Примечание!
Тормозной суппорт (Мы его ещё будет называть тормозной механизм, потому что это одно и то же), лучше всего и удобнее менять на автомобиле поднятом при помощи подъёмника, но всё же и на автомобиле стоящем на земле тоже тормозной механизм можно будет заменить, просто будет немного это неудобно!

Снятие:
1) В самом начале операции либо поднимите автомобиль в воздух при помощи подъёмника, либо то колесо на котором вы собираетесь производить замену суппорта, вам нужно будет снять для того чтобы подобраться к нему. (О том как снять колесо, см. в статье: «Замена переднего колеса на ВАЗ»)

2) Затем возьмите в руки гаечный ключ и с его помощью полностью выверните болт, который крепит кронштейн тормозного шланга к самому тормозному механизму и после чего приподнимите чуть чуть данный кронштейн (Шланг при этом останется сидеть на своём место) и тем самым просто снимите его, для того чтобы он просто не мешал вам при снятию тормозного механизма с автомобиля.

Примечание!
Под данным болтом который крепит кронштейн располагается пружинная шайба, вы её сразу же увидите после того как начнёте отворачивать болт крепления кронштейна, так вот данную шайбу тоже снимите аккуратно не потеряв её при этом!

3) Следом когда кронштейн будет снят, сразу же под ним будет болт который и будет крепить сам тормозной шланг к тормозному механизму, так вот данный болт вам тоже нужно будет вывернуть и после чего вынуть этот болт снять уплотнительную шайбу которая под ним находиться и которая ещё указана стрелкой на фото ниже:

Примечание!
Когда снимите уплотнительную шайбу, после этого поднимите сам тормозной шланг и тоже снимите его отведя при этом в сторонку и под самим шлангом кстати будет находиться ещё одна уплотнительная шайба её тоже нужно снять!

4) Затем когда вы снимите тормозной шланг, в нём будет находиться отверстие через которое будет выходить тормозная жидкость, она будет течь до тех пор пока полностью не выйдет, так вот чтобы она не выливалась вставьте во внутрь самого шланга (Как показано на фото ниже) отрезок какой ни будь подходящей трубки, или же если сможете найти то вставьте туда болт подходящего диаметра.

Примечание!
Пока вы будете искать болт или же отрезок какой ни будь трубки, можете установить в это время шланг на своё место (Где он был у вас установлен ранее) и закрепить его опять же болтом, а так же если будет надо положите под него ещё и уплотнительную шайбу и идите искать что то подходящего диаметра, чтобы заткнуть отверстие в шланге!

5) После чего снимите с данного тормозного механизма, тормозные колодки так как они будут мешать снятию, но всё же можно снять его и не снимая их, но как уже было отмечено чуть ранее это будет проблематично. (О том как снять колодки, см. в статье: «Замена тормозных колодок»)

Примечание!
В том случае, если вы собираетесь и в дальнейшем использовать сняты со старого тормозного суппорта колодки, тогда в таком случае пометьте их при помощи какого либо фломастера или же ещё чего ни будь и на новый суппорт их установите точно так же как они и были установлены на старом тормозном механизме, а иначе в случае неправильной установки они будут хуже тормозить и быстрее придут в негодность!

6) Теперь вам нужно будет отвернуть полностью два болта которые крепят тормозной механизм к поворотному кулаку, но прежде чем начать их отворачивать отогните при помощи бородка или же при помощи толстой отвёртки, аккуратно стопорные пластины обоих болтов так как они не дадут вам их вывернуть.

Примечание!
На основном фото чуть выше, показывается местонахождение данных болтов крепления тормозного механизма, но так как они располагаются очень в неудобном месте а именно с обратной стороны, то было принято решение показать их местонахождение на полностью снятом поворотном кулаке вместе с суппортом, а на маленьком фото чуть выше показан самый нижний болт крепления тормозного механизма и та самая стопорная  пластина которую человек на фото при помощи бородка отгибает!

7) Запомните эти оба болта которые крепят суппорт, потому что там есть верхний болт крепления и нижней болт крепления, оба этих болта отличаются между собой формой головки.

Примечание!
Но всё же чтобы вы не запутались какой из этих болтов верхний, а какой нижней, просмотрите чуть ниже фото где верхней болт находиться в левой части а нижней в правой!

8) И в завершение операции снимите сам тормозной механизм с тормозного диска.

Установка:
Установка нового суппорта производиться в обратном порядке снятию, но только обязательно законтрите стопорные пластины болтов крепления суппорта, а иначе данные болты у вас просто могут отвернуться на кочках.

Примечание!
После установки нового тормозного механизма, обязательно прокачайте гидропривод тормозов! (О том как прокачать тормоза, см. в с статье: «Прокачка тормозов на ВАЗ»)

Важно!
1. При покупке суппорта, уточняйте на какую сторону он будет именно ставиться, так как они немножко различаются между собой!

2.  После полной установки тормозного механизма, проверьте работает ли он, понажимав при этом на педаль тормоза или же просто резко остановившись на скорости и поняв тормозит данное колесо или же нет!

3. И да ещё кой что, когда вы всё установите на своё место, обязательно проверьте нет ли не где течи тормозной жидкости, если есть тогда ищите проблему и сразу же устраняйте её!

Как заменить передний тормозной цилиндр ваз 2107-06 – пошаговое руководство с подробным описанием каждого этапа работы

Содержание статьи:

Продолжаем разбираться с передней тормозной системой ВАЗ классического семейства. В прошлом уроке мы проводили диагностику передних тормозных цилиндров ВАЗ. Сегодня будет показан процесс, как их правильно снимать и менять на новые.

Объясним все трудности, с которыми можно столкнуться при замене тормозного цилиндра. Как правильно установить суппорт на место и минимизировать потери при прокачке тормозов – смотрите в видео в конце статьи.

Инструменты

  1. Ключи на 17 и 14 (накидные и рожковые)
  2. Монтажная лопатка, маленькая монтировка или клещи
  3. Вороток, шило, пассатижи, молоток
  4. Специальные разрезные ключи для откручивания тормозных шланг и трубок

Как заменить передний тормозной цилиндр на классике

  1. Снимаем колесо и вывешиваем ступицу

Выворачиваем колесо в левую сторону, если будем менять цилиндры на правом суппорте, если на левом, то вправо. Не забываем о мерах безопасности — ставим упоры или пенек под рычаг вывешенного колеса — это обезопасит вас от срыва автомобиля с домкрата.

  1. Монтировкой или клещами разводим тормозные колодки

Это нужно для легкого извлечения колодок из суппорта, в противном случае вынуть их не получится.

  1. Расшплинтовываем направляющие и выбиваем их молотком из тормозных цилиндров.

  1. Вынимаем скобы и колодки. Как это правильно сделать и выше описанные пункты, подробно расписаны в статье Замена передних тормозных колодок ВАЗ 2016. Чтобы не совершить ошибок, рекомендую ознакомиться с этим уроком.

  1. Чтобы не потерять много тормозной жидкости, с бачка снимаем крышку, на горловину надеваем пакет и закручиваем крышку на место. Таким образом, крышка будет герметична и не позволит слиться всей жидкости при снятии шланг с переднего тормозного цилиндра ВАЗ 2107.

Или пережимаем тормозной шланг, чтобы не потерять всю «тормозуху» при его откручивании от суппорта. В таком случае есть большая вероятность нарваться на замену шланга. Он со временем пересыхает и при его принудительном сжатии, он может начать протекать.

  1. Ключами или головкой на «14» откручиваем крепления тормозной шланги

  1. Ключом на «17» откручиваем два болта крепления, снимаем тормозной суппорт со ступицы

  1. Зажимаем суппорт в тиски, специальными ключами откручиваем трубку

Для этого разрезной ключ на «10» надеваем на гайку крепления тормозной трубки.

При необходимости можно слегка постучать по нему молотком, чтобы он надежнее зафиксировался на гранях гайки. Зажимаем этот ключ винтом, тем самым его стенки плотно обжимают гайку, срываем ее. Только таким способом вы не «слижете» грани этой гайки.

После того как вы «сорвете» гайку, ее можно открутить обычным рожковым ключом. Делаем это аккуратно, наблюдаем, чтобы тормозная трубка не проворачивалась вместе с гайкой, она может переломиться.

Рекомендуется несколько раз на пол оборота открутить гайку и закрутить ее, чтобы расходить место прилегания гайки к трубке. После этого ее отодвигаем в сторону, сильно не переламывая, следим, чтобы в месте излома не образовалась трещина.

  1. Зажимаем фиксатор и выбиваем старый тормозной цилиндр из посадочного места

Необходимо зафиксировать фиксатор, чтобы он не мешал выбиванию цилиндра из суппорта. Постараться его сохранить, так как в комплекте с новым тормозным цилиндром его может не быть. Если зафиксировать не получается, нужно его вытащить, нет – одной рукой нажимаем на него острым, тонким предметом (гвоздем), второй – аккуратно выбиваем молотком цилиндр.

Рекомендуется это делать через наставку из мягкого металла, но третьей руки может не быть, поэтому сначала постукиваем молоточком, чтобы место, где находится фиксатор, сдвинулось и он спрятался в недрах направляющей. Затем освободившейся рукой держим наставку и выбиваем полностью старую деталь из суппорта.

  1. Очищаем посадочное место для нового тормозного цилиндра.

Он «ходит» по салазкам, на которых может скопиться грязь, ржавчина. Чтобы не возникло проблем с установкой новой детали, нужно их очистить.

  1. Вынимаем старый фиксатор из цилиндра, чтобы установить на новый.

Если это невозможно, то покупаем новые для тормозного суппорта или изготавливаем его самостоятельно. Для этого подойдет предмет из прочного материала, например гвоздь, диаметром, соответствующему диаметру посадочного отверстия в цилиндре.

Важно! При самостоятельном изготовлении таких фиксаторов стоит учесть, что при последующей замене цилиндра «утопить» его в корпус уже не получится, потому что нет пружинок. Во вторых, нужно точно замереть глубину посадочного места и сделать длину самоделки чуть больше на 1,5-2 мм. Это связано с тем, что при очередной смене цилиндра, вам придется его силой выбивать, срезая этот фиксатор, по причине отсутствия в нем пружины, так как вытащить его уже не получится. Чем больше будет его длина, тем тяжелее его срезать, можно повредить корпус суппорта.

  1. Смазываем тонким слоем масла или литола салазки цилиндра, чтобы он лучше скользил в суппорте. Через наставку вбиваем новую деталь в свое посадочное место до тех пор, пока не совместится отверстие для фиксатора с прорезью в корпусе суппорта. Вставляем изготовленный фиксатор и слегка подбиваем цилиндр до упора, чтобы он зафиксировался им.

  1. Прикручиваем тормозную трубку.

Главное, чтобы «попасть» в резьбу, правильно совместить гайку трубки и отверстие для нее. Если при закручивании гайки чувствуется, что туго крутиться – не «попали», лучше вынуть гайку и совместить ее с резьбой отверстия заново. Сильно затягивать не нужно. После установки суппорта на автомобиль и прокачки системы, если в этом месте будет подтекать жидкость, тогда подтянем рожковым ключом.

Установка на авто происходит в обратной последовательности.

Видео замены переднего тормозного цилиндра ВАЗ:

Заключение

После установки на машину, нужно обязательно прокачать тормозную систему, чтобы выпустить воздух. Рекомендуется для упрощения процесса после монтажа суппорта на ступицу, тормозной шланг к нему плотно не прикручивать, дать возможность жидкости самотеком вытеснить воздух. Потекло – затянули шлангу. Откручиваем штуцер для прокачки и ждем, когда из него потечет тормозная жидкость. После этого можно несколько раз нажать на педаль тормоза и проверить, чтобы из него не шел воздух, а чистая «тормозуха». Затянули его и на этом процесс замены завершен.

Если эта статья была полезна — ставьте лайки, делитесь ей с друзьями. Всем удачи!

Видео по теме


Как восстановить тормозной суппорт: субботний механик

Команда разработчиков медиаплатформ

Прекрасный весенний день, , и идеальное время, чтобы снять зимнюю печать в гараже и покататься на своем классическом Corvette, винтажном мотоцикле или чем-то еще гордость и радость, которые вы припрятали внутри. Снимите крышку, и двигатель охотно крутится, слава богу. Быстрая разминка, и вы отправляетесь на прогулку по городу.

Все в порядке, пока двигатель кажется немного… неохотно поддерживает скорость. Когда вы поворачиваете за угол, вы безошибочно улавливаете запах горящих потных носков — у вас волочащийся тормозной суппорт. Конечно же, одно из передних колес слишком горячее, чтобы до него можно было дотронуться. Вы хромаете несколько кварталов домой на низкой скорости. Теперь ваша субботняя утренняя поездка превратилась из веселой прогулки в дневную работу в погоне за запасным суппортом. Быстрая поездка в магазин автозапчастей с последующими телефонными звонками в дилерские центры и магазины во все более широком радиусе ни к чему не привела. Вам придется восстанавливать суппорт самостоятельно.

Большинство тормозных суппортов, которые вышли из строя, заменяются либо новой деталью, либо восстановленной. Действительно, для этой истории мы подобрали восстановленный суппорт в местном магазине NAPA. Во всей отрасли обычной практикой является возврат использованных суппортов на центральную ремонтную станцию, где восстанавливается узел суппорта. Он будет разобран до основного литья, очищен от всех остатков дорожной грязи с помощью автоматизированного оборудования и подвергнут дробеструйной или дробеструйной обработке, чтобы удалить всю коррозию и ржавчину. После быстрой проверки он снова собран с новым поршнем, уплотнением и болтом для выпуска воздуха. Внутри коробки с почти новым суппортом вы найдете свежие скользящие штифты и любое другое оборудование, которое необходимо заменить, а иногда и новые колодки. Все, что вам нужно сделать, это установить суппорт, прокачать его, и через несколько минут вы снова в пути. Зачастую скромная цена такого перестроенного узла меньше, чем розничная цена комплектных частей, которые вам пришлось бы покупать отдельно, чтобы восстановить устройство самостоятельно. Неудивительно, что профессиональные механики теперь редко утруждают себя восстановлением суппортов.

Еще от Popular Mechanics


Но вы получили плохие новости по крайней мере от полдюжины продавцов за последний час — ни восстановленных, ни даже новых суппортов до середины следующей недели. И это срывает твой план по поездке на завтрашнюю автомобильную выставку. У одного опытного продавца, парня старой закалки, есть предложение: он знает, что отверстие цилиндра на вашем суппорте является общим для нескольких других автомобилей. И у него есть универсальные уплотнения тормозных поршней твоего размера. Вы бежите к нему в магазин и берете комплект уплотнений и пару пинт свежей тормозной жидкости. Цена: меньше, чем ваш обед в витрине фаст-фуда.

Одно предостережение: если ваш замороженный суппорт является задним суппортом, с соответствующими тросами стояночного тормоза и внутренним оборудованием, препятствующим проталкиванию, вам необходимо обратиться к руководству по обслуживанию для получения рекомендаций по восстановлению. Кроме того, обратите внимание, что здесь мы говорим о суппортах. Если ваши роторы не соответствуют действительности, изношены слишком тонко или имеют царапины от тормозных колодок, вам также необходимо снять и обработать или заменить их. Ваша тормозная система — не лучшее место для того, чтобы срезать углы. Ладно, я ухожу из своей безопасной мыльницы.

Группа разработчиков медиаплатформ

Тормозите

Сначала ослабьте гайки крепления, заблокируйте задние колеса и поднимите автомобиль на домкраты. Вот ваш шанс ослабить все болты суппорта, пока этот суппорт все еще прикреплен к чему-то твердому. Разумное постукивание и небольшое количество проникающего масла должны помочь ослабить болт прокачки. Используйте ключ с накидной гайкой на штуцере для прокачки — меньше шансов, что он закруглит маленький полый болт.

Скорее всего, если резиновая гибкая линия ввинчивается непосредственно в корпус суппорта, вам может потребоваться сначала снять резиновую тормозную магистраль на дальнем конце. То же самое при использовании накидного ключа на тормозной магистрали. Подумайте о замене стальных или резиновых тормозных магистралей, если они старше вашей собаки.

На верстаке

Снимите с суппорта колодки, прокладки, пружины и ползунки или штифты. Также снимите внешний пыльник. Теперь вам нужно снять поршень, но вы быстро поймете, что за него не ухватиться. Возьмите кусок дерева немного толще, чем обе тормозные колодки, сложенные вместе. Поместите эту древесину в суппорт позади поршня и добавьте сжатый воздух низкого давления во впускное отверстие. Поп! Ваш поршень вышел. Как и ваш мизинец, если вы не обращаете внимания. То же самое касается и ваших роговиц, если вы не накроете всю поверхность магазинным полотенцем, чтобы сдержать летящую тормозную жидкость. Если поршень застрял — вот как мы попали в эту неразбериху — процесс может занять немного больше времени и усилий. Если у вашего суппорта более одного поршня, используйте больше досок, зажимов или чего-то еще, чтобы освобождать по одному поршню.

Команда разработчиков медиаплатформ

Слева: Используйте какой-нибудь нецарапающий инструмент, например, палочку от эскимо или нейлоновую кабельную стяжку, чтобы высвободить уплотнение из канавки. Справа: Мы распилили этот суппорт GM пополам, чтобы вы могли заглянуть внутрь — это свидетельствует о серьезной коррозионной точечной коррозии в основании отверстия. Мы чистили его наждачной бумагой с зернистостью 600.

Осмотрите поршень. Ремкомплекты обычно включают в себя новый поршень, но если вы берете универсальные детали, вы можете буквально застрять. Незначительные дефекты поверхности можно отполировать влажной наждачной бумагой с зернистостью 2000, но любые ямки в металле означают необходимость замены. У меня были сменные поршни, выточенные из прутка из нержавеющей стали для чудаковатых машин.

Чтобы освободить уплотнительное кольцо, используйте что-то, что не повредит отверстие суппорта. Скорее всего, коррозия, образовавшаяся между поршнем и отверстием, стала причиной прилипания. В отличие от поверхностного повреждения поршня, незначительное изъязвление отверстия не имеет большого значения — квадратное уплотнительное кольцо уплотняет его углубленную канавку и поршень, а не внешнее отверстие. Очистите поверхность отверстия влажной или сухой наждачной бумагой с зернистостью 600, затем тщательно очистите весь суппорт от грязи, ржавчины, абразивов и старой тормозной жидкости горячей мыльной водой. Некоторые двухпоршневые суппорты могут иметь внутренние резиновые уплотнения, поэтому, пожалуйста, не используйте углеводородные растворители.

Все чистое и сухое? Смажьте поршень чистой тормозной жидкостью и вставьте его в отверстие. После того, как поршень выровняется, он должен скользить до упора при умеренном нажатии пальцем. Если нет, узнайте почему. Снова снимите поршень, установите новый сальник, снова смажьте свежей жидкостью и запрессуйте его на место. Добавьте внешний пылезащитный чехол и переустановите только что восстановленный суппорт. Повторите с другой стороны. Не поленитесь и перестройте или замените только одну сторону. Тормоза всегда должны поддерживаться как набор осей, а не по одному повороту за раз. Заполните резервуар свежей жидкостью и прокачайте систему (см. «Прокачка тормозов», апрель 2007 г.).

Команда разработчиков медиа-платформ

Когда все будет очищено, соберите все обратно. Обязательно приведите в порядок или замените все скользящие штифты или дорожки качения, чтобы суппорт мог двигаться вперед и назад по мере износа колодок.

Brake Pad Tech

Не все тормозные колодки созданы одинаковыми. Сегодня существует выбор различных фрикционных материалов, используемых в колодках, чтобы фактически остановить ваш автомобиль. Раньше асбест был основным компонентом тормозных колодок, но теперь правила OSHA делают этот канцероген дефицитным. Органические материалы, такие как кевлар, часто используемые в тормозных системах OEM, представляют собой компромисс между сроком службы колодок, агрессивностью торможения, пыльными колесами и шумом. Если вы заинтересованы в более долговечном материале колодки, обратите внимание на металлическую или керамическую накладку премиум-класса. Эти материалы иногда могут визжать или шипеть, быстрее изнашивать диски и покрывать передние колеса некрасивой пылью. Спортивные автомобили, такие как ваш Corvette, могли бы лучше останавливаться с металлическими колодками. Недостатком является то, что эти полированные диски, помимо стоимости, будут покрыты серой пылью после дневной поездки.

Замена тормозных дисков, тормозных колодок и тормозных суппортов

ЗАМЕНА ТОРМОЗНЫХ КОЛОДОК, ТОРМОЗНЫХ ДИСКОВ И ТОРМОЗНЫХ СУППОРОВ (ТИП TEVES FN) НА ПЕРЕДНЕЙ ОСИ: ИНСТРУКЦИИ

Для наглядности BMW 320i (E90) используется в следующем примечании по ремонту в качестве примера, но это также может относиться к другим моделям автомобилей, оснащенным тормозными суппортами того же типа. Схематические изображения, рисунки и описания предназначены только для пояснения и представления текста документа и не могут быть использованы в качестве основы для проведения ремонта.

Ремонт тормозных систем может выполняться только квалифицированными специалистами. При выполнении любого ремонта тормозной системы необходимо соблюдать инструкции по техническому обслуживанию и технике безопасности производителя транспортного средства, а также инструкции по сборке конкретного продукта.

Визуальный осмотр

Перед выполнением ремонта рекомендуется проверить все соответствующие компоненты в области оси и колесного тормоза, например, шины, тормозной шланг и поперечный рычаг , за повреждение.

  • Неисправные детали подлежат обязательной замене ✓

Снять тормозной суппорт, вынуть фиксирующую пружину корпуса

  • Сдвинуть фиксирующую пружину в направлении стрелки против усилия пружины и снять в сторону ✓
  • Проверить стопорную пружину на наличие повреждений и при необходимости заменить ✓



При ремонте тормозов автомобилей старше 48 месяцев рекомендуется также заменить стопорную пружину.

ОСТОРОЖНО

Удерживающая пружина предварительно нагружена. Если он прыгнет в сторону, это может привести к травме.

Отсоедините жгут проводов индикатора износа тормозных колодок

  • Для этого откройте корпус разъема (1) в нише колеса, разблокируйте разъем и отсоедините жгут проводов от комбинированного держателя (2) ✓

Снимите защитные заглушки с направляющих болтов

Осмотрите защитные заглушки и демпфирующие втулки на наличие повреждений.

  • Неисправные детали подлежат обязательной замене ✓



Примечание :
Попадание воды и грязи вызывает коррозию направляющих болтов, что ухудшает работу тормозного суппорта. Это, в свою очередь, приводит к одностороннему торможению и преждевременному износу.

Отверните и снимите два крепежных винта

Необходимые инструменты:

  • Шестигранный ключ на 7 мм ✓

Снимите тормозной суппорт с опорной пластины тормоза

Потяните тормозной суппорт назад и снимите его. Затем снимите внешнюю тормозную колодку с тормозного суппорта.

Снимите тормозную колодку со стороны поршня

Поскольку тормозная колодка со стороны поршня крепится к поршню при помощи удерживающей пружины, ее необходимо потянуть вперед, чтобы снять. Выньте индикатор износа из колодки.



Примечание:
Поскольку индикатор износа теряет свою адгезию после снятия с тормозной колодки, после снятия его необходимо всегда заменять.

Привяжите тормозной суппорт к стойке амортизатора с помощью подходящего крюка

  • При этом избегайте перекручивания или перекручивания тормозного шланга ✓
  • При необходимости отсоедините тормозной шланг от держателя на стойке амортизатора ✓



Примечание:
Во избежание повреждений не оставляйте тормозной суппорт свисающим с тормозного шланга!

Ослабить и вывернуть крепежные винты кронштейна крепления суппорта

  • Снимите анкерный кронштейн суппорта и проверьте его на наличие повреждений ✓

Проверьте минимальную толщину тормозного диска

Проверьте предел износа тормозного диска с помощью подходящего инструмента.

  • Установите калибр в нескольких точках измерения (A) на фрикционном кольце и выполните измерения ✓
  • Сравните наименьшее значение с эталонным значением (минимальная толщина) ✓

Эталонное значение

Эталонное значение в миллиметрах выбит на внешней кромке или на крышке тормозного диска.

  • МИН TH = Минимальная толщина ✓
  • Если толщина падает ниже этого эталонного значения, замените тормозной диск ✓

Снять тормозной диск

  • Открутить крепежный винт ✓
  • Снять тормозной диск ✓



резиновый молоток.

Новые тормозные колодки можно устанавливать только в том случае, если минимальная толщина тормозных дисков (MIN TH) не ниже минимальной.

Проверить ступицу колеса

  • Проверить поверхность на предмет коррозии и повреждений ✓
  • Проверить резьбу на наличие повреждений ✓

Очистить контактную поверхность ступицы колеса

Удалить загрязнения и следы коррозии 73

9003 подходящий инструмент ✓



Примечание:
Неровность контактной поверхности может привести к деформации тормозного диска и, следовательно, к его осевому биению!

Защита от коррозии

Контактная поверхность ступицы колеса должна быть неповрежденной, без ржавчины, чистой и металлически блестящей. Для защиты от коррозии нанесите тонкий слой распыляемого масла на контактную поверхность, затем протрите безворсовой тканью.



Примечание:
Не смазывайте поверхность ступицы колеса после очистки!

  • Смазка может попасть на тормоз во время вращения.
  • В этом случае момент затяжки колесных дисков больше не может быть обеспечен.

Установить тормозной диск

Установить тормозной диск и закрепить крепежным винтом.



Примечание:
Соблюдайте момент затяжки!

Подготовка анкерного кронштейна суппорта к установке

Для этого рекомендуется снять анкерный кронштейн и зажать его в тисках.

  • Очистите анкерный кронштейн очистителем тормозов ✓
  • Осторожно удалите следы коррозии на направляющих поверхностях с помощью проволочной щетки или напильника ✓

Установить анкерный кронштейн суппорта

  • Вставить винты и затянуть ✓
  • Соблюдать момент затяжки! ✓



Затем нанесите тонкий слой непроводящей неметаллической антискрипной пасты на чистые контактные поверхности анкерного кронштейна суппорта.

Насколько полезна эта статья для вас?

Совершенно бесполезно

Очень полезно

Расскажите, пожалуйста, что вам не понравилось.

Для получения бесплатного информационного бюллетеня HELLA TECH WORLD.

Ваш отзыв**

Капча*

Спасибо! Но прежде чем ты уйдешь!

Подпишитесь на нашу бесплатную рассылку новостей HELLA TECH WORLD, чтобы получать последние технические видеоролики, советы по ремонту автомобилей, информацию о курсах обучения, сведения о маркетинговых кампаниях и советы по диагностике.

Благодарим вас за интерес к новостному бюллетеню HELLA TECH WORLD – для автомастерских!

На указанный вами адрес электронной почты будет отправлено уведомление.

Обратите внимание: Ваша подписка будет завершена только после того, как вы подтвердите получение этого электронного письма.

Это делается для того, чтобы никто не мог подписаться на вас по ошибке.

Ваша личная информация хранится и обрабатывается исключительно с целью отправки информационного бюллетеня. Ни при каких обстоятельствах ваши данные не будут переданы третьим лицам.

Дополнительная информация о конфиденциальности.

Благодарим вас за интерес к новостному бюллетеню HELLA TECH WORLD — для автомастерских!

На указанный вами адрес электронной почты будет отправлено уведомление.

Обратите внимание: Ваша подписка будет завершена только после того, как вы подтвердите получение этого электронного письма.

Это делается для того, чтобы никто не мог подписаться на вас по ошибке.

Ваша личная информация хранится и обрабатывается исключительно с целью отправки информационного бюллетеня. Ни при каких обстоятельствах ваши данные не будут переданы третьим лицам.

Дополнительная информация о конфиденциальности.

Вы уже подписаны

Ваш адрес электронной почты ожидает подтверждения

Неверный новый адрес электронной почты. Новый адрес электронной почты недействителен. Подписчик не обновлен

Неверный адрес электронной почты. Адрес электронной почты отсутствует или имеет неправильный формат.

Проблема со статусом электронной почты

Процесс регистрации не запущен.

Ошибка:

Для получения бесплатного информационного бюллетеня HELLA TECH WORLD.

Благодарим вас за интерес к новостному бюллетеню HELLA TECH WORLD – для автомастерских!

На указанный вами адрес электронной почты будет отправлено уведомление.

Обратите внимание: Ваша подписка будет завершена только после того, как вы подтвердите получение этого электронного письма.

Это делается для того, чтобы никто не мог подписаться на вас по ошибке.

Ваша личная информация хранится и обрабатывается исключительно с целью отправки информационного бюллетеня. Ни при каких обстоятельствах ваши данные не будут переданы третьим лицам.

Дополнительная информация о конфиденциальности.

Благодарим вас за интерес к новостному бюллетеню HELLA TECH WORLD — для автомастерских!

На указанный вами адрес электронной почты будет отправлено уведомление.

Обратите внимание: Ваша подписка будет завершена только после того, как вы подтвердите получение этого электронного письма.

Это делается для того, чтобы никто не мог подписаться на вас по ошибке.

Ваша личная информация хранится и обрабатывается исключительно с целью отправки информационного бюллетеня.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
