Ваз 2107 мотор дворников: Автомобильные объявления — Доска объявлений
Моторчик на дворники ваз 2107 в категории «Авто — мото»

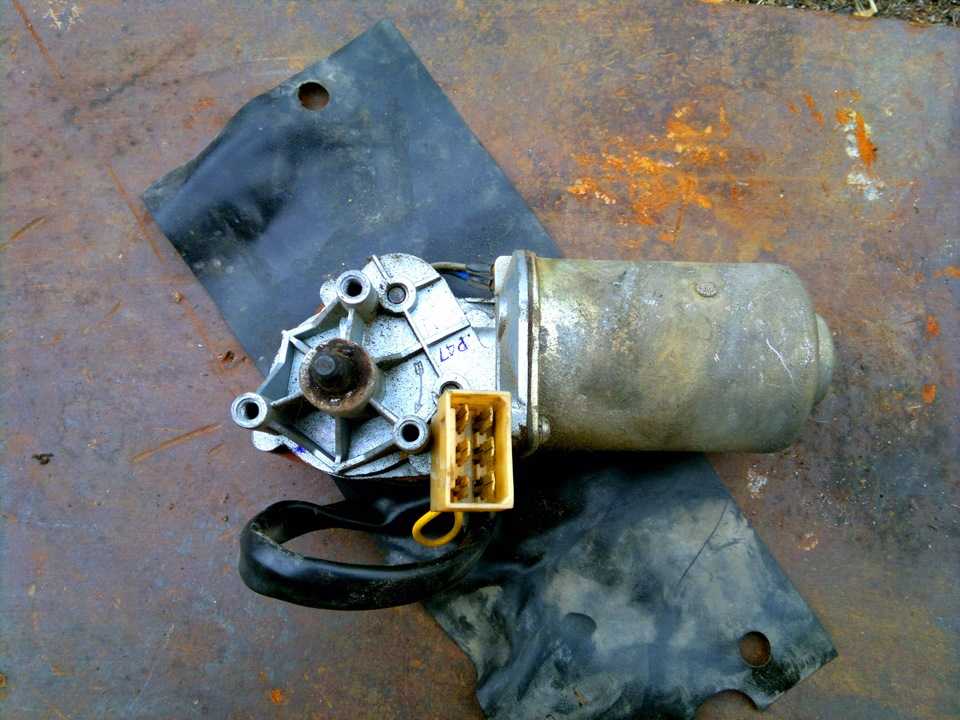

Электродвигатель дворников ВАЗ 2101 2102 2103 2104 2105 2106 2107 2121 Нива 21213 моторчик бу
На складе
Доставка по Украине
220 грн
Купить
«Авторазборка 888» Винница (ВАЗ, ГАЗель, Волга, Таврия, Славута, Daewoo(Lanos, Sens))
ВАЗ 2107. Щетки Стеклоочистителя. Бескаркасные Дворники ALL SEASONS на лобовое стекло
На складе
Доставка по Украине
по 250 грн
от 6 продавцов
250 грн/комплект
Купить
Авто-пром
Электродвигатель дворников ВАЗ 2121 21213 21214 Нива 2101 2102 2103 2104 2105 2106 2107 моторчик двигатель бу
Доставка по Украине
220 грн
Купить
«Авторазборка 888» Винница (ВАЗ, ГАЗель, Волга, Таврия, Славута, Daewoo(Lanos, Sens))
ВАЗ 2107. Щетки Стеклоочистителя. Бескаркасные Дворники ALL SEASONS на лобовое стекло
Доставка по Украине
225 грн
Купить
EuroMont
Трапеция привода стеклоочистителя на ВАЗ 2103 2105 2106 2107 (дворников)
Доставка из г.
Винница
393.68 грн
334.63 грн
Купить
Деталі машин
Моторчик печки ВАЗ 2101 — 2107 на подшипнике (электродвигатель отопителя) (пр-во Master) ПД 213491
Доставка по Украине
987 — 987.35 грн
от 5 продавцов
987.35 грн
Купить
PartsCar
Моторчик печки ВАЗ 2101 — 2107 на подшипниках (электродвигатель отопителя) (пр-во Завод) ПД 62779 ПИР 12807
Доставка по Украине
712 — 749 грн
от 5 продавцов
749 грн
Купить
PartsCar
Моторчик печки ВАЗ 2101 — 2107 на подшипнике (электродвигатель отопителя) (пр-во Авто Электрика) З 64093
Доставка по Украине
712 — 749 грн
от 5 продавцов
749 грн
Купить
PartsCar

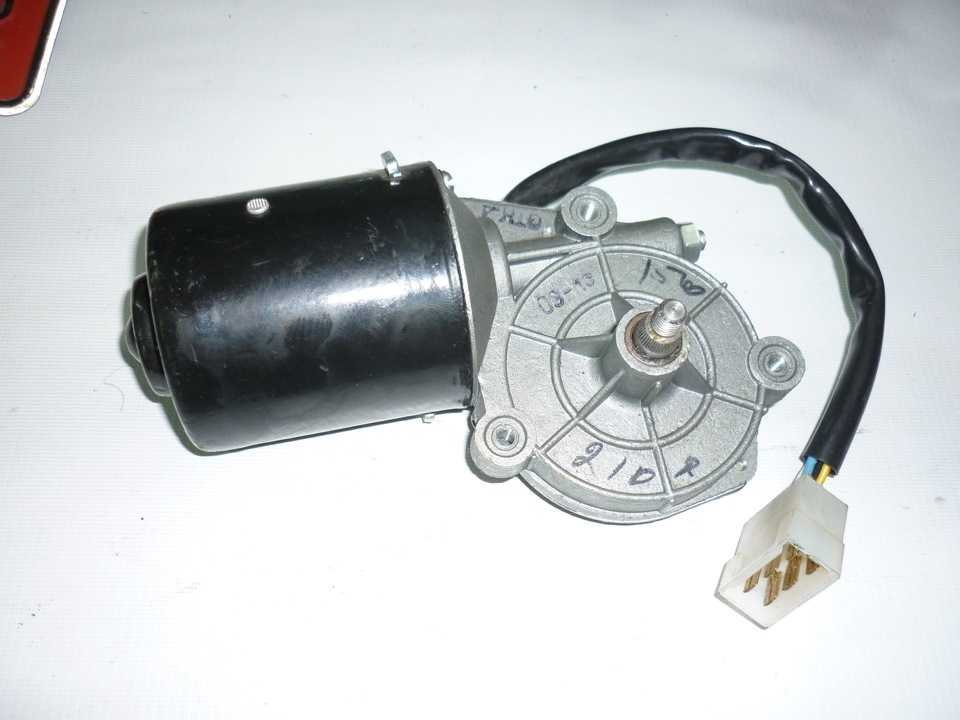

Моторедуктор стеклоочистителя на ваз 2101, 2102, 2103, 2104, 2105, 2106, 2107, 2121 Нива LSA (мотор дворников)
Доставка по Украине
650 грн
Купить
car-detali24
Щетки стеклоочистителей. Бескаркасные на ВАЗ 2101-2106 Комплект 2 шт.
. 350 мм. All Seasons
На складе в г. Харьков
Доставка по Украине
200 грн
Купить
EuroMont
Моторчик дворников моторредуктор передний ВАЗ 2101 2102 2103 2104 2105 2106 2107 Нива Тайга 2121 21213
Заканчивается
Доставка по Украине
300 грн
Купить
Интернет-магазин «Автозапчасти Ромен»
Щетка моторчика печки и дворников ВАЗ 2101 2102 2103 2104 2105 2106 2107 Нива 2121 21213
Доставка по Украине
15 грн
Купить
Интернет-магазин «Автозапчасти Ромен»
ВАЗ 2107. Щетки Стеклоочистителя. Бескаркасные Дворники ALL SEASONS на лобовое стекло
Доставка из г. Харьков
по 250 грн
от 3 продавцов
250 грн
Купить
Кинг_Маркет | Интернет магазин авто аксессуаров и запчастей. Продаем в розницу и оптом!
Трапеция привода стеклоочистителя на ВАЗ 2103 2105 2106 2107 (дворников)
Доставка из г. Ровно
446.88 грн
357.
50 грн
Купить
dobro-market.com
Моторчик дворников моторредуктор передний ВАЗ 2101 2102 2103 2104 2105 2106 2107 Нива Тайга 2121 21213 Аврора
Заканчивается
Доставка по Украине
550 грн
Купить
Интернет-магазин «Автозапчасти Ромен»
Смотрите также
Реле цикличности дворников на ваз 2101,2102,2103,2104,2105,2106,2107
Доставка из г. Запорожье
150 грн
Купить
car-detali24
Ремкомплект дворника на ваз 2101,2102,2103,2104,2105,2106,2107
Недоступен
100 грн
Смотреть
car-detali24
Моторчик дворников ВАЗ 2106 2107 (стеклоочистителя) 12В 6Вт
Недоступен
643.50 грн
Смотреть
Нові деталі
Моторчик дворников моторредуктор передний ВАЗ 2101 2102 2103 2104 2105 2106 2107 Нива Тайга 2121 21213 №2
Недоступен
300 грн
Смотреть
Интернет-магазин «Автозапчасти Ромен»
ВАЗ 2107. Щетки Стеклоочистителя. Бескаркасные Дворники ALL SEASONS на лобовое стекло
Недоступен
209 грн
Смотреть
proauto-shop
ВАЗ 2107.
Щетки Стеклоочистителя. Бескаркасные Дворники ALL SEASONS на лобовое стекло
Недоступен
209 грн
Смотреть
Topprice7
ВАЗ 2107. Щетки Стеклоочистителя. Бескаркасные Дворники ALL SEASONS на лобовое стекло(555)
Недоступен
209 грн
Смотреть
Интернет-магазин «Instatool»
Мотор стеклоочистителя ВАЗ-2101, 2102, 2103, 2104, 2105, 2106, 2107, 2121, 21213 НИВА (моторчик дворников) |
Недоступен
439 грн
Смотреть
AGROSIDE
Мотор стеклоочистителя ВАЗ-2101, 2102, 2103, 2104, 2105, 2106, 2107, 2121, 21213 НИВА (моторчик дворников) |
Недоступен
439 грн
Смотреть
AMEGA-VITRINA
Мотор стеклоочистителя ВАЗ-2101, 2102, 2103, 2104, 2105, 2106, 2107, 2121, 21213 НИВА (моторчик дворников) |
Недоступен
439 грн
Смотреть
VITRINA™
Мотор стеклоочистителя ВАЗ-2101, 2102, 2103, 2104, 2105, 2106, 2107, 2121, 21213 НИВА (моторчик дворников) |
Недоступен
439 грн
Смотреть
Укр_ Деталь 🔧
Мотор стеклоочистителя ВАЗ-2101, 2102, 2103, 2104, 2105, 2106, 2107, 2121, 21213 НИВА (моторчик дворников) |
Недоступен
439 грн
Смотреть
VITRINA-AGRO
Мотор стеклоочистителя ВАЗ-2101, 2102, 2103, 2104, 2105, 2106, 2107, 2121, 21213 НИВА (моторчик дворников) |
Недоступен
439 грн
Смотреть
VITRINA — PRO
Мотор стеклоочистителя ВАЗ-2101, 2102, 2103, 2104, 2105, 2106, 2107, 2121, 21213 НИВА (моторчик дворников) |
Недоступен
439 грн
Смотреть
ГАРАНТ-АГРО
Электродвигатель очистителя ветрового стекла ВАЗ 2107 схема
На автомобиля ВАЗ 2107 устанавливается электродвигатель очистителя ветрового стекла («дворников»), который может чистить его в прерывистом и непрерывном режимах.
Вот схема его подключения с описанием особенностей и порядка работы, которая может помочь в случае возникновения с ним какой-либо неисправности.
Схема подключения электродвигателя ветрового стекла автомобиля ВАЗ 2107
Схема подключения электродвигателя очистителя ветрового стекла («дворников») автомобиля ВАЗ 2107Описание схемы подключения электродвигателя очистителя ветрового стекла ВАЗ 2107
— Напряжение в электрическую цепь включения электродвигателя очистителя ветрового стекла («дворников») подается с плюсового вывода АКБ через вывод «30» генератора и замок зажигания. То есть включить «дворники» можно только после поворота ключа в замке.
— Электрическую цепь защищает предохранитель F2 (10А) в монтажном блоке.
— Включается электродвигатель очистителя рычагом правого подрулевого переключателя: первое положение — прерывистый режим «дворников», второе положение — щетки работают постоянно.
— Когда включен прерывистый режим работы дворников электрический ток протекает через реле-прерыватель РС-514.
Туда он попадает с подрулевого переключателя по красному проводу на электромагнит реле и его термобиметаллический прерыватель и далее по серому проводу на электродвигатель очистителя.
При прохождении тока пластина прерывателя реле нагревается, изгибается и размыкает контакты прерывателя. При этом на массу замыкается контакт выключателя электродвигателя (желтый провод с подрулевого переключателя на реле и сине-белый провод с реле на электродвигатель). Электродвигатель останавливается. После чего пластина прерывателя остывает, выпрямляется и снова замыкает контакты внутри реле, напряжение опять подается на электродвигатель. Тот начинает работать. Такие циклы включения и выключения повторяются с частотой 9-17 раз в минуту.
Примечания и дополнения
— На автомобиле ВАЗ 2107 и его модификациях разных годов выпуска, а так же на автомобилях ВАЗ 2104, 2105 цвет проводов в схеме подключения электродвигателя ветрового стекла может отличаться от приведенного выше.
— В дополнение к очистителю ветрового стекла на автомобиле ВАЗ 2107 имеется его омыватель, состоящий из электродвигателя насоса в бачке с омывающей жидкостью, трубок и форсунок распылителей. Он включается тем же правым подрулевым рычагом (перемещаем его на себя в нефиксированное положение). Вот схема его подключения «Схема подключения омывателя ветрового стекла автомобиля ВАЗ 2107».
— На часть автомобилей ВАЗ 2107 штатно устанавливались очистители фар с омывателями. Включить очистители и омыватели можно только при включенном ближнем или дальнем свете фар. Для этого нужно правым рычагом подрулевого переключателя включить омыватель ветрового стекла и очистители с омывателями фар автоматически включатся одновременно с ним.
Еще статьи по электрооборудованию автомобиля ВАЗ 2107
— Прикуриватель автомобиля ВАЗ 2107, схема подключения
— Противотуманные фары (ПТФ) автомобиля ВАЗ 2107 схема подключения
— Электродвигатель «печки» ВАЗ 2107 схема подключения
— Схема подключения ближнего и дальнего света фар автомобиля ВАЗ 2107
— Выключатель наружного освещения ВАЗ 2107
— Схема подключения обогрева заднего стекла автомобиля ВАЗ 2107
Подписывайтесь на нас!
Автор MechanikОпубликовано Рубрики Электрооборудование ВАЗ 2101, 2102, 2103, 2104, 2105, 2106, 2107Метки ваз 2107, ветровое стекло, очиститель, схема, электродвигатель 4 314 viewsКак завести электродвигатели стеклоочистителя – ремонт электродвигателя стеклоочистителя
Команда разработчиков медиаплатформ
«Это прекрасный день. Ну, за исключением того темного облака, которое маячит впереди, прямо на вашем пути через сельскую местность. Расслабьтесь, это короткий летний ливень, и вы пройдете через него за минуту или две. Капли дождя танцуют на лобовом стекле, заставляя включать дворники. Лопасти, однако, только дергаются. О-о. Через несколько секунд незаменимые теперь резиновые полоски совершают низкоскоростные движения по стеклу, размазывая жуков и песок в полупрозрачную пасту, постанывая и скрипя на каждом сантиметре пути. А затем смертельный удар: лезвия останавливаются прямо в вашем поле зрения.
Хорошей новостью является то, что вам удается безопасно доехать до бордюра и переждать душ. Но теперь у вас проблема — у вас перестали работать дворники.
Вы проверили предохранитель?
Хорошо, иногда это не так простоНа самом деле, стеклоочиститель, который отказывается двигаться, может иметь простой перегоревший предохранитель. Но обычно предохранители не перегорают сами по себе. Даже при полной остановке потребляемый двигателем ток должен быть значительно ниже номинала предохранителя. Если предохранитель перегорел, скорее всего, что-то еще не так, например, короткое замыкание якоря двигателя стеклоочистителя или неисправность проводки в любом месте жгута проводов между двигателем и выключателем. Даже механическая проблема, такая как заклинившая втулка, может привести к выходу из строя предохранителя.
Еще от Popular Mechanics
Предохранитель в порядке или вы заменили его на предохранитель с соответствующим номиналом.
Акции еще нет? При включенных дворниках и зажигании постучите по двигателю ручкой отвертки или резиновым молотком. Если это заставляет вещи двигаться, у вас плохой коллектор или открытая обмотка на якоре. Когда двигатель паркуется, если щетки сидят на плохом сегменте, ток не течет. Умный удар по всему бизнесу иногда может сдвинуть все с мертвой точки. Поскольку на якоре часто имеется дюжина обмоток, двигатель работает нормально, пока в следующий раз не остановится на проблемном месте.
Механизм дворников максимально прост. Внутри этого редуктора на двигателе находится простая червячная передача, вращающая зубчатый венец и коленчатый рычаг, которые переводят круговое движение двигателя в прямолинейное, вперед-назад. Простые соединения соединяют рычаги трансмиссии с шарнирным валом стеклоочистителя, который крепится к капоту каким-то подушкообразным блоком. Недостаток смазки, обледенение или простая коррозия берут свое и могут замедлить работу.
Ослабленное соединение приведет к потере движения, что может привести к тому, что лезвия будут болтаться или, что еще хуже, зацепятся друг за друга и запутаются. Плохая новость: иногда трудно получить доступ к области под капотом. Худшие новости: если вы возьмете на себя труд купить руководство по послепродажному обслуживанию в надежде, что оно даст какое-то руководство — любое руководство — о том, как снять капот, оно, вероятно, не поможет. Автомобили настолько сложны, что не каждую вещь, которую нужно разобрать, можно уместить в переплетенную книгу, а простые вещи, такие как кузов, часто не вписываются. (Подумайте об этом: в конечном счете важнее знать значения крутящего момента для болтов шатуна или где спрятаны все винты на капоте?)
Любимой точкой трения является опорная поверхность между валом стеклоочистителя и его монтажным блоком, который часто представляет собой не что иное, как стальной вал, проходящий через отверстие, отлитое из пластика. Корродированный стальной вал может вздуться и заклинить.
Неплохой идеей будет разобрать механизм, счистить проволочной щеткой всю коррозию и собрать все заново, щедро намазав силиконовой смазкой.
Разрушающиеся резиновые монтажные блоки и рассыпающиеся нейлоновые втулки могут оставить грязь в рычажном механизме или вызвать избыточное трение, из-за которого дворники будут работать так, как будто они покрыты патокой. Нет другого выхода, кроме как заменить их. К сожалению, у некоторых из этих деталей нет номера детали у дилера, что требует от вас замены всего дорогостоящего узла или импровизации. Мы купили рычаг трансмиссии в сборе с опорным блоком и шарниром в NAPA за пятую часть того, что хотел дилер.
>
Группа разработчиков медиа-платформ
Группа разработчиков медиа-платформ
Группа разработчиков медиа-платформ
Неприятности двигателя Двигатель в сборе плохой? Прежде чем бежать и тратить деньги на новый, нужно проверить несколько вещей.
Получите принципиальную схему системы стеклоочистителей и разберите, как она работает. Как правило, на двигателе есть несколько разных обмоток для работы на высокой и низкой скорости. На них будет подаваться 12 вольт, соответственно, когда ключ включен, а переключатель стеклоочистителей находится в положении «высокий» или «низкий». Начните с проверки разъема на двигателе, чтобы увидеть, доходят ли до него 12 вольт. Если это так, отсоедините разъем и проверьте наличие коррозии на клеммах. Также проверьте парковочный провод.
Напряжение есть? У вас может быть одна из тех систем стеклоочистителей, которые включают и выключают заземляющую сторону цепи (я думаю, что они делают это просто для того, чтобы надуть мне голову). В таком случае вы увидите напряжение везде, даже когда дворники выключены… Вернемся к схеме.
В качестве крайней меры диагностики подключите перемычку 12 вольт напрямую от аккумулятора к соответствующему контакту разъема питания двигателя.
Если до сих пор нет признаков жизни, пришло время для нового мотора. Перед тем, как открутить старый двигатель, отсоедините трансмиссионное соединение, которое может иметь красивые пластиковые шаровые шарниры, простые штифты с нейлоновыми втулками и стопорными кольцами или какой-либо другой непонятный метод передачи движения по машине к обоим стеклоочистителям. руки.
Повторная сборка должна быть простой. Смажьте все движущиеся части, используя силиконовую смазку на резиновых деталях. (Не наносите смазку на нефтяной основе на резиновые детали — это приведет к их износу.)
Некоторые рычаги стеклоочистителя имеют фрикционную посадку на стойке стеклоочистителя. Чтобы правильно расположить рычаги, ненадолго включите питание дворников, чтобы они остановились. Теперь прикрепите руки в правильном положении покоя. У других дворников есть шлицы, которые соединяются только в одном положении, поэтому, если рычаги не ложатся должным образом при парковке, вам нужно отрегулировать рычажный механизм в другом месте, возможно, на средних шарнирах.
Команда разработчиков медиаплатформ
Как правило, двигатель в сборе — это одна из тех вещей, внутри которых нет деталей, обслуживаемых пользователем, и она достаточно недорога, чтобы сделать попытки ремонта бессмысленными. Если у вас возникли проблемы с поиском детали для чудаковатого или коллекционного автомобиля, возможно, стоит открыть его и покопаться. Или, может быть, вы похожи на меня и просто предпочитаете знать, что пошло не так. Червячная передача вращает зубчатый венец, пока на нее подается питание. Когда переключатель выключен, питание подается через всегда горячие парковочные контакты — два пальца, которые упираются в медное кольцо, — а не напрямую от переключателя стеклоочистителя.
Зазор в медном контактном кольце. Когда кольцо вращается, парковочные пальцы падают в этот зазор, разрывая цепь и останавливая двигатель каждый раз в одном и том же месте.
