Ваз 2107 блок предохранителей описание: Предохранители и реле ВАЗ 2107

Предохранители и реле ВАЗ 2107

Содержание

1. Предохранители и реле под капотом ВАЗ-2107
2. Назначение реле подкапотного блока
3. Назначение предохранителей подкапотного блока
4. Внешний вид блока предохранителей и реле ВАЗ 2107

Владельцы ВАЗ 2107 часто сталкиваются с проблемами в электрике и первое, что надо сделать- это проверить предохранители ваз 2107. В один прекрасный момент отказывается работать один из электрических приборов, вроде печки или фары ближнего света. Габариты, прикуриватель, поворотники и другие составляющие электрической цепи автомобиля могут также перестать работать без предупреждения.

Чтобы найти причину неисправности, нужно для начала понять, подаётся ли напряжение на тот или иной прибор и проверить предохранители ваз 2107. Самое главное в цепи — это предохранитель. Он защищает прибор от перегрузок и выхода из строя. При любом коротком замыкании или при значительном повышении тока цепи предохранитель перегорает. Поэтому первым делом откроем капот автомобиля и проверим предохранители.

Предохранители и реле под капотом ВАЗ-2107

Блок предохранителей ВАЗ-2107 находится в подкапотном пространстве, справа от двигателя (если смотреть по ходу движения автомобиля). В нём расположены основные предохранители и реле. Чтобы проверить, не сгорел ли какой-то из них, нужно открыть капот и пластиковую крышку блока, на которой должны быть указаны названия предохранителей и их номинальные значения.

Назначение реле подкапотного блока

R1 — реле включения обогрева заднего стекла.

Если обогрев не работает, проверьте данное реле, а также предохранитель F5, замените сгоревшие или неисправные. Если реле и предохранитель рабочие, проверьте контакты подключения проводов к полоскам обогрева на заднем стекле (сбоку ближе к боковым дверям)

R2 — реле включения дальнего света фар.

Работает совместно с предохранителями F12 и F13. Если дальним не светит только одна фара, скорее всего дело в лампе, которую пора заменить или в предохранителе F12 или F13 (правая/левая фара соответственно)

R3 — реле включения ближнего света фар.

Работает совместно с предохранителями F16 и F17. Если ближний свет не работает в обоих фарах, скорее всего дело в этом реле. Первым делом замените его на рабочее. Если не поможет, могли перегореть обе лампы (такое бывает) или их предохранители.

1 — разъём для реле включения очистителей и омывателей фар.

Если на вашем автомобиле данных устройств нет, то и в присутствии реле нет необходимости.

2 — разъём для реле включения звукового сигнала.

На рисунке установлена перемычка для того, чтобы звуковой сигнал работал без данного реле.

3 — разъём для реле включения электродвигателя вентилятора системы охлаждения.

На рисунке установлена перемычка для того, чтобы вентилятор работал без данного реле. Будьте осторожны с этим разъёмом. Нарушение контакта перемычки при отсутствии реле может вызвать отказ работы вентилятора, а это может привести к перегреву охлаждающей жидкости и соответственно двигателя. При появлении первых признаков перегрева (по датчику температуры и закипанию жидкости) глушите двигатель как можно скорей.

4 — пинцет для замены предохранителей

5 — запасные предохранители

6 — пинцет для замены реле

Старайтесь, чтобы у вас всегда были запасные предохранители разных номиналов, чтобы в случае перегорания в дороге не искать ближайший автомагазин.

Назначение предохранителей подкапотного блока

F1 (10 А) — лампы в фонарях заднего хода, печка (электродвигатель отопителя), обогрев заднего стекла.

Если у вас не работает фонарь заднего хода, проверьте этот предохранитель, затем саму лампу, а также дело может быть в переключателе света заднего хода (на кулисе или коробке передач).
Если не работает печка, но этот предохранитель целый, неисправность может быть в проводке или в самом двигателе отопителя, а также в переключателе на панели.

F2 (10 А) — электродвигатели стеклоочистителя, очистителей фар, насосов омывателей ветрового стекла и фар.

Если не работают «дворники» или омыватель, проверьте данный предохранитель и разъём 1 для реле. В нём должно быть установлено реле или перемычка. Также дело может быть в проводке или самом двигателе стеклоочистителя.

Если не работает омыватель лобового стекла, проверьте уровень жидкости в бачке омывателя. Зимой некачественная или невовремя заменённая жидкость может замёрзнуть в трубках системы омывателя. Также могут засориться форсунки омывателя. Или дело может быть в самом насосе (расположен в бачке омывателя), если например он уже отслужил своё или часто включался без жидкости для стеклоочистителя.

F3 (10 А) — резервный

F4 (10 А) — резервный

F5 (20 А) — элемент обогрева заднего стекла и контакты реле его включения.

Если не работает обогрев заднего стекла, проверьте также реле R1. Если рели и предохранитель рабочие, проверьте плотность соединения на контактах обогревателя и целлостность его элементов (отсутствие разрывов).

F6 (10 А) — прикуриватель, часы.

Если не работает прикуриватель и данный предохранитель целый, дело может быть в контактах самого разъёма. Разберите панель с разъёмом для доступа к контактам и проверьте их состояние.

F7 (20 А) — звуковые сигналы и их реле, вентилятор охлаждения.

Если не работает звуковой сигнал и данный предохранитель целый, проверьте само устройство сигнала. Дело может быть в его обмотках или контактах. Также проверьте состояние контактов на руле (во включателе сигнала). Ещё одна причина может скрываться в реле. Проверьте разъём 2. В нём должно быть установлено рабочее реле или при его отсутствии — перемычка.

Если не работает вентилятор радиатора, но данный предохранитель рабочий, проверьте соединение с датчиком температуры охлаждающей жидкости и его работоспособность. Бывает, что провод от вентилятора попадает под капотом на коллектор или корпус двигателя и сплавляется. Также проверьте работоспособность вентилятора, подав на него напряжение от аккумулятора.

F8 (10 А) — кнопка включения аварийной сигнализации (с лампой), указатели поворота и их контрольная лампа (при включённой «аварийке»).

Этот предохранитель отвечает за работу аварийной сигнализации. Если она не работает, но по-отдельности указатели поворота работают, скорее всего дело в нём.

F9 (7,5 А) — лампы задних противотуманных фонарей.

Если не работают задние «противотуманки» и этот предохранитель целый, проверьте лампы в фонарях, а также все контакты и проводку, а также правильность соединения проводов в кнопке включения на приборной панели.

F10 (10 А) — указатели поворота (только в режиме поворотников), тахометр, датчик уровеня заряда аккумулятора

Лампы указателей поворота на приборной панели
Электропневмоклапан
Датчик топлива и лампа его окончания на приборной панели
Датчик температуры охлаждающей жидкости на приборной панели
Лампа стояночного тормоза на приборной панели

Лампа неполадок тормозной системы на приборной панели
Лампа заряда аккумулятора
Лампа закрытия дроссельной заслонки
Реле электровентилятора
Термовыключатель вентилятора
Обмотка возбуждения генератора.

Большинство проблем с указателями поворотов и лампами на приборной панели решаются заменой этого предохранителя. Подробно расписывать по каждому пункту здесь не буду. Если этот предохранитель целый, но не работает какая-то система, ищите причину в другой части цепи, а также в связанных с ней приборах.

F11 (10 А) — лампы стоп-сигналов, освещение салона, лампа водительского ремня безопасности.

Если у вас не горят стоп-сигналы и этот предохранитель целый, проверьте выключатель стоп-сигналов, сами лампы и контакты разъёмов.
Лампа освещения салона также могла перегореть, либо стоит в выключенном положении. Проверьте контакты проводов, подходящих к разъёмам выключателей освещения салона.

F12 (7,5 А) — лампа дальнего света в правой фаре, стеклоочистители и омыватели фар.

Если не работает дальний свет, проверьте также реле R2 дальнего света. Если не работает дальний свет в одной фаре, то скорее всего предохранитель или сама лампа. Если не работает дальний ни в одной из фар, дело может быть в реле или в выключателе света (на рулевой колонке), его контактах и проводке, а также в кнопке включения фар.

F13 (10 А) — лампа дальнего света в левой фаре, лампа включения дальнего света на панели приборов.

Аналогично предыдущему.

F14 (10 А) — лампы габаритов в левой блок-фаре и в правом фонаре, лампы освещения госномера, подкапотная лампа, лампа включения света на приборной панели.

Если не работают лампы, но предохранитель целый, следует проверить сами лампы, проводку, а также прочность контактных соединений разъёмов. Также нужно проверить выключатели этих ламп.

F15 (20 А) — лампа габаритов в правой блок-фаре и в левом фонаре, лампы прикуривателя, приборной панели, ящика для вещей

F16 (10 А) — ближний свет в правой блок-фаре, стеклоочистители и омыватели фар

F17 (7,5 А) — ближний свет в левой блок-фаре

Внешний вид блока предохранителей и реле ВАЗ 2107

При диагностике неисправностей электрики очень удобно использовать мультиметр. С помощью него можно прозвонить любые соединения и приборы, чтобы проверить их работоспособность. Если вы умеете им пользоваться и есть хотя бы минимальные знания по электротехнике, думаю это не составит труда для вас.

Блок предохранителей и реле ВАЗ 2107: схемы, инжектор, карбюратор

Для защиты электропроводки и электрооборудования от токов короткого замыкания или перегрузки в каждом автомобиле имеется  блок с предохранителями и реле. Он монтируется в легко доступном определённом месте. Через электрические кабельные жгуты он по цепям соединяется с электрооборудованием и устройствами управления. В данной статье мы рассмотрим основные схемы инжекторных и карбюраторных моделей.

Также читайте на сайте как заменить печку на ВАЗ 2101-07

Содержание

1. Где находится монтажный блок?
2. Расшифровка предохранителей старого образца, схема, видео
3. Таблица с расшифровкой
4. Видеообзор распиновки старого блока
5. Расшифровка предохранителей и реле нового образца, схема, видео
6. Расшифровка элементов
7. Расшифровка реле ВАЗ 2107
8. Видеообзор распиновки предохранителей и реле нового образца
9. Обозначения предохранителей и реле дополнительного монтажного блока в инжекторных моделях ВАЗ 2107
10. Замена плавких предохранителей
11. Замена предохранителя «противотуманок»
12. Замена блока предохранителей, видео
13. Проверка и замена реле
14. Заключение

Где находится монтажный блок?

На автомобилях ВАЗ 2107 блок предохранителей (БП) и реле состоит из корпуса с крышкой, с комплектом из плавких вставок расположенных на электронной плате. Каждая отвечает за работу определённой электрической цепи или группы.

Дополнительно на плате размещена группа реле объединённая в блок, обеспечивающая включение или отключение электрооборудования и приборов.

Фото. Расположение блока предохранителей ВАЗ 2107



Для удобства пользования и обслуживания БП на автомобилях размещается не зависимо от выпуска моделей 2107, с правой стороны автомобиля под капотом, напротив сиденья для пассажира (см. фото выше).

Важно! На новых моделях «семёрки» с инжекторными двигателями добавился дополнительный блок с реле. Он обеспечивает бесперебойную работу двигателя и бензонасоса. Расположен в салоне машины под бардачком.

В случаях отказа или неисправности в работе электрооборудования автомобиля ВАЗ 2107 каждый автовладелец должен знать место расположение БП.

Старые и новые модели немного отличаются, по этому  рассматривать их лучше отдельно.



Расшифровка предохранителей старого образца, схема, видео

В блоке старого образца карбюраторной «семерки» входят 17 предохранителей, закреплённых на плате с помощью пружинных контактов и 6 электромагнитных реле.

Блок имеет две печатные платы, смонтированные параллельно друг другу и соединённые перемычками. Также он подключается в сеть автомобиля через разъёмные соединения, выполненные разными цветовыми оттенками для правильной стыковки. На фото ниже представлена схема расположения элементов управления БП ВАЗ 2107.

Фото блок предохранителей ВАЗ 2107 старого образца



Корпус выполнен из пластика, сверху имеется крышка  с нанесением расположения элементов на блоке и назначением в виде изображений.  В таблице ниже представлена расшифровка и распиновка с назначением предохранителей и реле.

Таблица с расшифровкой

Номер предохранителя и реле (номинальный ток*)	Назначение предохранителей и реле ВАЗ 2107
F1 (8А/10А)	Отвечает за работу задних фонарей, а точнее за фонарь, который включается при переключении ручки коробки передач на задний ход. Также он ответственен за работу электрического двигателя печки (отопителя), реле обогрева заднего стекла, еще её называют обмоткой. В автомобиле ВАЗ 21057 данное реле отвечает за электрический двигатель омывателя заднего стекла.
F2 (8/10А)	Предназначен для реле очистителя фар и лобового стекла, а также дворников ВАЗ 2107.
F3/4 (8А/10А)	Является резервным
F5 (16А/20А)	Отвечает за элемент (нагреватель) заднего стекла и соответственно за его реле, и все контакты этого узла.
F6 (8А/10А)	«Прикуриватель» в автомобиле ВАЗ 2107, а также розетка (штепсельная) для лампы.
F7 (16А/20А)	Отвечает за вентилятора охлаждающего двигатель, его двигатель, а также звуковой сигнал ВАЗ 2107
F8 (8А/10А)	«Аварийка», а также прерыватель указателей поворота и аварийной сигнализации (в режиме аварийной сигнализации)
F9 (8А/10А)	«Противотуманки». Регулятор напряжения генератора Г-222 (на некоторых автомобилях)
F10 (8А/10А)	Панель приборов, стояночный тормоз, электропневмоклапан карбюратора, вольтметр, уровень топлива, уровень тормозной жидкости, давления масла, «поворотники», заряд аккумулятора.
F11 (8А/10А)	Стоп сигналы. Освещение салона. Лампы  торможения.
F12 (8А/10А)	Очистители фар, дальний свет (правая фара).
F13 (8А/10А)	Дальний свет (левая фара) и лампа сигнализатора включения дальнего света фар
F14 (8А/10А)	Подкапотная лампа. Освещение номерного знака. Габаритный свет (левая фара и правый задний фонарь).
F15 (8А/10А)	Лампа бардачка. Лампа приборов. Освещение «прикуривателя». Габаритный свет (правая фара и левый задний фонарь).
F16 (8А/10А)	Реле очистителя фар. Ближний свет (правая фара).
F17 (8А/10А)	Ближний свет (левая фара)
* В знаменателе значение для штыревых предохранителей



Видеообзор распиновки старого блока

Ремонт и обслуживание такой монтажной конструкции сильно затруднён и не удобен. В случае замыкания или разрыва дорожки на плате отремонтировать устройство не каждый сможет.



Расшифровка предохранителей и реле нового образца, схема, видео

В новом исполнении БП по надёжности и качеству выполнен с учётом современных технологий:

1. На смену цилиндрическим предохранителям пришли плавкие вставки со штыревым контактом, которые располагают на плате блока в два ряда.
2. На их корпусе нанесена величина нагрузки. Корпус плавкой вставки прозрачный и в случае перегорания контакта будет виден разрыв контакта.
3. Для обслуживания, замены применяют специальный пластмассовый съёмник, который закреплён на корпусе монтажного блока. Или берут обычные пассатижи для выемки из гнезда блока.

Корпус БП так же выполнен из пластика черного цвета. Внутри располагается одна монтажная плата. Внешний вид монтажного устройства представлен на рисунке ниже. Распиновка также ниже.

Блок предохранителей ВАЗ 2107 нового образца. Фото



Расшифровка элементов

1. Вентилятор печки, фонари заднего хода, лампа (контрольная), реле обогревателя стекла (заднего), электрический двигатель дворника (заднего) и заднего насоса омывателя.
2. Электрический двигатель дворников лобового стекла.
3. Первое резервное гнездо.
4. Второе резервное гнездо.
5. Питание, подающееся на обогрев заднего стекла.
6. Питание розетки, а также прикуривателя и часов.
7. Звуковой сигнал и радиаторный вентилятор.
8. Питание поворотников в аварийном режиме.
9. Питание противотуманных фар и питание бортовых элементов.
10. Питание приборной панели (подсветки и лампы).
11. Питание задних ламп стоп сигналов.
12. Дальняя фара света (правая).
13. Дальняя фара света (левая) и контрольная лампа заднего хода.
14. Лампы габаритов (задний правый и передний левый), а также подсветка номерного знака и пространства под капотом.
15. Питание лампы освещения бардачка и габаритные огни (правый передний и задний левый).
16. Правая лампа ближнего цвета.
17. Левая лампа ближнего света.

Расшифровка реле ВАЗ 2107

Реле в старых и новых образцах идентичны.

1. Отвечает за обогрев заднего стекла автомобиля.
2. Очистителя фар и его омывателя.
3. Звукового сигнала (клаксона).
4. Отвечает за подачу электричества к вентилятору охлаждения двигателя.
5. Ближний свет фар.
6. Дальний свет фар.

Видеообзор распиновки предохранителей и реле нового образца



Обозначения предохранителей и реле дополнительного монтажного блока в инжекторных моделях ВАЗ 2107

В инжекторных моделях ВАЗ 2107 есть еще дополнительный блок, который устанавливается под бардачком в салоне автомобиля. Его главное назначение в контроле включения электробензонасоса, электровентилятора, также есть главного реле.

Дополнительный блок реле ваз 2107



Схема дополнительного блока реле и предохранителей ВАЗ 2107

Расшифровка дополнительного блока:

1. защита силовых цепей главного реле;
2. главное реле;
3. защита цепи постоянного питания контроллера;
4. защита цепи реле электробензонасоса;
5. бензонасос;
6. электровентилятор;
7. диагностический разъем.

Ещё есть ряд реле, которые необходимы для обеспечения работы оборудования:

1. Привод «дворников» (очистителей ветрового стекла) PC-514, располагается под приборной панелью, с водительской стороны.

   Открутить два винта

   Важно не ошибиться и не попутать разъемы

2. Стартера 113.3747 или 90.3747-10. Место расположения — подкапотное пространство, правый брызговик.

   Реле включения стартера

3.  Поворота, зажигания, аварийной сигнализации. Место расположения — за приборной панелью.

   Снять щиток приборов и открутить гайку крепления реле
4. Предохранитель противотуманок, устанавливается рядом с местом радиоприёмника, под заглушками.

   Вынуть две центральные кнопки

   Заменить предохранитель

5. Предохранитель очистителя фар расположен в электропроводке, непосредственно у привода очистителя.

   У фары находится предохранитель

   Произвести замену

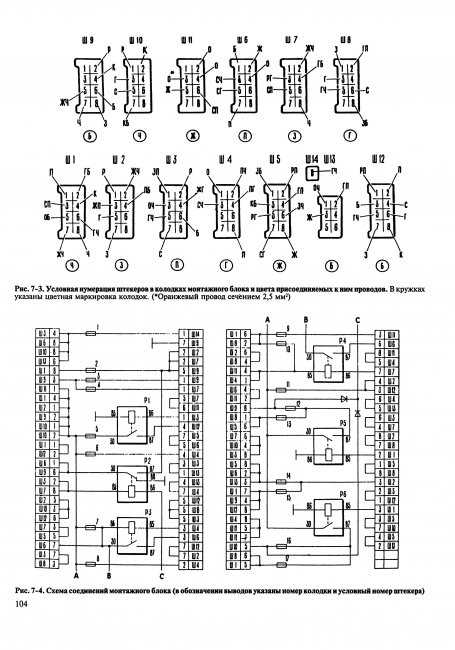

Для удобства обслуживания и выявления отказа работы цепей в электрооборудовании машины при неисправностях не связанных с работой предохранителей и реле применяется электрическая расширенная схема, представленная на рисунку ниже (для увеличения кликните на картинку).

Схема блока предохранителей ВАЗ 2107Расшифровка схемы блока предохранителей



Замена плавких предохранителей

При выходе из строя плавкой вставки или отказе работы участка цепи можно найти и проверить состояние и исправность работы нужного предохранителя. Для этого следует:

1. Открыть крышку на БП и найти порядковый номер нужного элемента защиты.
2. Если не видно повреждения визуально, то следует достать плавкую вставку из гнезда платы и «прозвонить» мультиметром, измерив его сопротивление. Выполнять такую операцию следует при отключённом питании автомобиля и дополнительно требуется отсоединить клемму АКБ.
3. Выполнять замену вышедшего из строя предохранителя следует на аналогичный, соответствующий указанному значению тока на корпусе или номинальному току цепи.
4. Выемка вставки из гнезда платы и замена на новый из группы резервных вставок, размещённые в блоке, выполняется с помощью пинцета закреплённого на корпусе блока. При отсутствии пинцета работы выполняются небольшими пассатижами.

Замена предохранителя «противотуманок»

Исправную работу противотуманных фар обеспечивает предохранитель, который расположен отдельно от блока предохранителей. Находится он под консольной центральной панелью, рядом с кнопкой включения противотуманных фар на панели рядом с магнитолой.

Для проведения работ по проверке или замене следует выполнить следующую последовательность операций:

1. Выключить питание автомобиля.
2. Требуется с помощью отвертки отсоединить выключатели из консоли в том месте, где  установлена магнитола, обеспечив свободный доступ.
3. Вытащить пластиковую вставку на консоли отжав её отвёрткой, откроется доступ к корпусу предохранителя противотуманных фар.
4. Достать корпус и провести проверку или замену плавкой вставки.
5. Собрать все элементы и выключатели в обратной последовательности, убедится в работоспособности противотуманных фар.

Замена блока предохранителей, видео

Работа по замене блока предохранителей и реле выполняют только в случае невозможности ремонта.

Видео замены блока предохранителей ВАЗ 2107.

Последовательность операций следующая:

1. Отсоединяется от АКБ клемма массы.
2. Снимается корпус воздушного фильтра.
3. Отстыковывают все жгуты, которые подходят к БП.
4. Выполняется снятие полки в салоне под приборной панелью и корпус бардачка, далее отсоединяется жгут с разъёмом от блока.
5. С помощью головки на 10 откручивается крепление блока и вынимается корпус вместе с уплотнителем. Крепления блока

   Откручиваем болты

6.  Монтируется новое устройство в обратной последовательности.

Проверка и замена реле

Очень важную роль в исправности работы системы играют реле, которые выполняют периодически операции по включению или выключению необходимых функций в автомобиле.

Электромагнитное реле состоит из катушки, на которую подаётся питание по цепи и замыкающих контактов.

Для выполнения проверки его работоспособности, следует выполнить ряд последовательных операций:

1. Отключается от АКБ провод массы в автомобиле.
2. Реле легко вытаскивается руками.
3. Проводится визуальный осмотр контактов, очищаются от окислений, проверяется надёжность штыревых креплений.
4. Проверка работоспособности выполняется с помощью подачи питания 12В на обмотку с помощью двух отрезков проводов.
5. При поступлении питания должна сработать катушка и замкнуться контакты, которые можно проверить с помощью мультиметра в режиме позвонки или измерения сопротивления.
6. В случае не работоспособности, следует заменить реле на новое.

Заключение

От исправной работы блока предохранителей и реле автомобиле ВАЗ 2107 зависит работоспособность и техническое состояние машины, электрических систем, комфортность и безопасность.

На этом все! Если Вы не нашли то что искали, пожалуйста оставьте свой вопрос в комментариях. Спасибо!

Ford F-150 (2015 — 2018) — схема блока предохранителей

Опубликовано 4 июня 2018 г. 15 июля 2019 г. от admin

Год выпуска: 2015, 2016, 2017, 2018

Блок предохранителей в салоне

Ford F-150 – схема блока предохранителей в салоне

Номер	Номинальный ток [А]	Описание
1	10	Реле лампы Demand Реле сиденья с электроприводом Перчаточный ящик Лампы для туалетного столика Потолочная консоль Купол Courtesy Лампы для карт
2	7,5	Логика модуля памяти Память переключателей сиденья Поясничный двигатель
3	20	Электродвигатель замка двери водителя
4	5	Управление тормозами прицепа
5	20	—
6	10	—
7	10	—
8	10	—
9	10	Raptor: расширенный силовой модуль
10	5	с 2017 г. : Встроенный модемный модуль
11	5	Комбинированный сенсорный модуль
12	7,5	Головной модуль климата Интеллектуальный преобразователь данных
13	7,5	Кластер Интеллектуальный модуль климат-контроля
14	10	Выключатель тормоза
15	10	Интеллектуальный преобразователь данных
16	15	Открывание крышки багажника
17	5	Проекционный дисплей (HUD) Переключатель Terrain (с 2017 г.)
18	5	Выключатель зажигания и выключатель пуска и останова при пуске и пуске Соленоид блокировки ключа
19	7,5	2015-2017: Отмена буксировки (O/D) для напольного или рулевого переключателя с 2018 года:  Расширенный модуль питания Raptor: Модуль управления системой пассивной безопасности
20	7,5	—
21	5	Проекционный дисплей (HUD) Температура в салоне с датчиком влажности
22	5	2015-2017: EPB Сиденье с электроприводом Raptor: Система управления открытием пассажира
23	10	Переключатель заднего стекла с электроприводом Инвертор Окно со стороны водителя Люк в крыше Крыша Vista (с 2016 г. )
24	20	Центральный замок/отпирание
25	30	Модуль управления дверью водителя
26	30	Модуль управления дверью пассажира
27	30	Крыша Vista Люк
28	20	—
29	30	—
30	30	—
31	15	Регулируемый педальный переключатель и двигатель
32	10	Многофункциональный дисплей Система глобального позиционирования (2015-2017) SYNC Радиочастотный приемник
33	20	Радио
34	30	Реле запуска-пуска
35	5	2015-2017:  Модуль удерживающих устройств Raptor: переключатель режима вождения с возможностью выбора
36	15	Модуль камеры 360 Модуль обогрева рулевого колеса Зеркало заднего вида Задние сиденья с подогревом Модуль предупреждения о выходе из полосы движения (с 2018 г. ) Модуль автоматического дальнего света (с 2018 г.) Модуль обработки изображения A (с 2018 г.)
37	15	Реле запуска и запуска распределительной коробки
38	30	Автоматический выключатель:  Выключатели и двигатели заднего стекла

Блок предохранителей моторного отсека (2015-2017 (модельный год))

Ford F-150 – схема блока предохранителей – моторный отсек Подача вентилятора серии

Номер	Номинальный ток [А]	Описание
1	—	—
2	—	—
3	—	—
5	40	Обогреватель заднего стекла
6	—	—
7	—	—
9	30	2017: Топливный насос
10	40	Raptor: Вентиляторы охладителя наддувочного воздуха
11	60	Двигатель автоматической тормозной системы
12	50	Модуль управления кузовом 1
13	60	Модуль управления кузовом 2
14	20	Усилитель
15	25	4×4
16	10	Модуль прожектора
17	15	Сиденье с подогревом
18	10	Замок рулевой колонки
19	10	Сиденья с электроприводом
20	15	Снегоочиститель Задние сиденья с подогревом
21А	15	2017:  Модуль управления коробкой передач
21Б	—	—
22	30	Электродвигатель стеклоочистителя
23	15	Датчик дождя
24	25
25	—	—
26	30	Электродвигатели сиденья водителя
27	30	Пассажирское сиденье с электроприводом
28	30	Сиденье с климат-контролем
29	25	Raptor: предохранители Upfitter 94, 96, 98 и 100
31	—	—
33	50	Электрический вентилятор 3
34	25	Габаритные огни прицепа
35	20	Предохранитель реле останова-поворота прицепа
36	25	Модуль фар прицепа
37	50	Электрический вентилятор 1
38	10	Альтернативный датчик А
39	10	Встроенный соленоид колеса
40	15	Электронный шкафчик
41	10	Телескопическое зеркало
42	30	Насос трансмиссионной жидкости
43	25	Звуковой сигнал
44	10	Муфта кондиционера
45	10	Реле модуля управления силовым агрегатом контакт
46	10	Реле стеклоочистителей колл
47	15	Раптор: Модернизатор 1
48	15	Раптор: Модернизатор 2
49	30	Модуль управления тормозами прицепа
50	30	Подножки с электроприводом
52	—	—
54	30	Модуль качества напряжения. Подача напряжения модуля управления кузовом
55	40	Модуль управления кузовом RP2 питание
56	20	Топливный насос
57	30	Привод правого электрического стояночного тормоза (EPB)
58	30	Привод левого электрического стояночного тормоза (EPB)
59	30	Стартер
60	40	Двигатель вентилятора
61	30	Блок управления тормозами. Клапаны автоматической тормозной системы
63	15	Зеркала с подогревом
71	—	—
72	25	4×4
73	—	—
74	30	Двигатель PDRG
76	—	—
84	—	—
85	—	—
86	—	—
87	10	Фонари заднего хода прицепа
88	—	—
89	20	Розетка для прикуривателя 1
90	20	Блок питания 2
91	20	Блок питания 3
92	20	Блок питания 4
93	25	Мощность автомобиля GTDI 1
	10	Мощность автомобиля PFI 1
94	10	Раптор: Модернизатор 3
95	25	Мощность автомобиля 2
96	10	Раптор: Модернизатор 4
97	10	Мощность автомобиля 3
98	5	Раптор: Модернизатор 5
99	20	Мощность автомобиля 4 (PFI)
	15	Мощность автомобиля 4 (GTDI)
100	5	Установщик 6
101	—	—
105	10	Усилитель руля
106	—	—
107	10	Антиблокировочная система тормозов
108	—	—
109	10	Блок управления силовым агрегатом Мощность запуска модуля управления коробкой передач (2017)
110	10	4×4 пуск/старт Адаптивный круиз-контроль
111	10	Запуск насоса трансмиссии
112	10	Raptor: Катушка реле охладителя наддувочного воздуха, запуск, запуск
113	7,5	Информационная система для слепых зон Камера заднего вида Камера переднего вида Модуль качества напряжения
Реле
4	Телескопическое боковое зеркало
8	Телескопическое боковое зеркало
30	Реле муфты кондиционера
32	—
51	Реле топливного насоса
53	Raptor: Реле Upfitter 5
62	Реле сиденья с электроприводом
64	Raptor: Реле Upfitter 6
65	Реле стартера
66	Реле модуля управления силовым агрегатом
67	Реле стеклоочистителя
68	Реле электродвигателя вентилятора
69	Реле привода сдвижного заднего стекла
70	Электровентилятор 1 реле
75	Реле звукового сигнала
77	Реле блокировки рулевой колонки
78	—
79	Реле габаритных огней прицепа
80	Реле обогревателя заднего стекла
81	Raptor: реле Upfitter 1
82	Реле включения PDRG
83	Raptor: Upfitter 2 реле
102	Реле снегоочистителя
103	Raptor: Вентилятор охладителя наддувочного воздуха
104	Реле электровентилятора 3
114	Реле электровентилятора 2
115	Raptor: Реле Upfitter 3
116	Raptor: Реле Upfitter 4

Блок предохранителей в моторном отсеке (2018-н.

в. (год выпуска)) Ford F-150 — схема блока предохранителей — моторный отсек

Номер	Номинальный ток [А]	Описание
1	25	Звуковой сигнал
2	50	Электрический вентилятор 1
3	30	Электродвигатель стеклоочистителя
4	60	Модуль управления кузовом
5	30	Реле стартера
6	20	Розетка для прикуривателя 1
8	20	Розетка для прикуривателя 2
10	5′	Датчик дождя
12	15	Raptor: Реле повышения частоты 1
13	10	4×4 пуск/запуск Адаптивный круиз-контроль пуск/запуск
14	15	—
15	7,5	Камера переднего вида
	15	Raptor: запуск/запуск регулировки фар
16	10	Модуль управления силовым агрегатом
17	10	Антиблокировочная система тормозов пуск/запуск
18	10	Электроусилитель рулевого управления пуск/запуск
19	5	Raptor: реле повышающего фильтра 5
20	40	Двигатель вентилятора
21	30	Электродвигатели пассажирского сиденья
22	20	Радиоусилитель
23	10	Альтернативный датчик А
24	30	Модуль управления тормозами прицепа
25	50	Модуль управления кузовом 1
26	50	Электрический вентилятор
27	30	Электродвигатели сиденья водителя/модуль памяти
28	15	Сиденье с подогревом
29	10	Соленоид 4×4
30	25	Зарядка аккумуляторной батареи прицепа
31	—	—
32	10	Муфта кондиционера
33	—	—
34	10	Мощность автомобиля 5 (Дизель)
35	20	Мощность автомобиля 4 (Газ)
	15	Мощность автомобиля 4 (Дизель)
36	10	Мощность автомобиля 3
37	25	Мощность автомобиля 2 (Газ)
	15	Мощность автомобиля 2 (Дизель)
38	25	Мощность автомобиля 1 (Газ)
	20	Мощность автомобиля 1 (Дизель)
39	—	—
41	30	Питание модуля качества и напряжения модуля управления кузовом
42	20	Блок фар прицепа
45	—	—
46	10	Замок рулевой колонки
47	50	Подогреватель управления силовым агрегатом 3 (дизель)
48	30	Нагреватель топливного фильтра
49	—	—
50	30	Топливный насос
51	20	Блок питания 3
52	50	Подогреватель 2 управления силовым агрегатом (дизель)
53	25	Габаритные огни прицепа
54	—	—
55	15	Raptor: Реле повышающего фильтра 2
56	—	—
58	5	Интеллектуальное зарядное устройство USB
59	—	—
60	—	—
61	15	Raptor: левая ксеноновая фара
62	5	Raptor: реле повышающего фильтра 6
63	25	4×42
64	15	Электронный шкафчик
65	—	—
66	—	—
67	—	—
69	—	—
70	40	Электрический стояночный тормоз
71	25	4×4
72	—	—
73	—	—
74	10	Фонари заднего хода прицепа
75	—	—
76	40	Модуль управления кузовом 2
77	30	Сиденье с климат-контролем
78	10	Модуль прожектора
79	—	—
80	10	Стеклоочиститель с подогревом
		Raptor: Реле повышающего фильтра 4
81	—	—
82	30	Насос трансмиссионной жидкости
	5	Модуль управления силовым агрегатом (дизель)
83	15	Модуль управления коробкой передач
84	—	—
85	—	—
86	—	—
87	—	—
88	10	Реле многоконтурных сидений
		Raptor: Реле верхнего фильтра 3
89	30	Подножки с электроприводом
91	—	—
93	15	Зеркала с подогревом
94	15	Модуль обогрева заднего сиденья
95	15	Raptor: правая газоразрядная лампа
96	—	—
97	40	Raptor: электрический вентилятор
	50	Подогреватель управления силовым агрегатом 1 (дизель)
98	15	Модуль передачи 10R р/с. Насос трансмиссионной жидкости 3,3 л
99	40	Обогрев заднего стекла
100	25	Реле отопителя DEF (Дизель)
101	25	Электрический вентилятор
102	30	Сдвижное заднее стекло с электроприводом
103	20	Предохранитель реле останова-поворота прицепа
104	15	Переключатель снегоочистителя. Задние сиденья с подогревом
105	10	Телескопическое зеркало
Реле
Р02	Реле модуля управления силовым агрегатом
Р05	Реле электровентилятора

ПРЕДУПРЕЖДЕНИЕ. Назначение клемм и жгутов для отдельных разъемов зависит от уровня комплектации автомобиля, модели и рынка.

Ф-150, Форд электричество

Схема блока предохранителей Dodge Journey (2011-2019)

Объявление vertisements



В данной статье мы рассматриваем Dodge Journey первого поколения после фейслифтинга, выпускавшегося с 2011 года по настоящее время. Здесь вы найдете схемы блоков предохранителей Додж Джорни 2011, 2012, 2013, 2014, 2015, 2016, 2107, 2018 и 2019 , получите информацию о расположении панелей предохранителей внутри автомобиля, а также узнаете о назначении каждой из них. предохранитель (схема предохранителя).

См. другие Dodge Journey:

---

Предохранители прикуривателя (розетки) в Dodge Journey — это предохранители F102, F103 и F106 в блоке предохранителей на приборной панели.

---

Содержание

Предохранители салона

Расположение блока предохранителей

Панель предохранителей салона расположена со стороны пассажира под приборной панелью.

Объявление vertisements

Схема блока предохранителей

Полость	Картриджный предохранитель	Мини-предохранитель	Описание
F100	30 А, розовый	—	Инвертор переменного тока 110 В — при наличии
F101	—	10 А, красный	Внутреннее освещение
F102	—	20 А, желтый	Прикуриватель в приборной панели/левая задняя розетка
F103	—	20 А, желтый	Розетка питания в корзине консоли/розетка питания сзади консоли
F105	—	20 А, желтый	Подогрев сидений — при наличии
F106	—	20 А, желтый	Задняя розетка
F107	—	10 А, красный	Задняя камера — при наличии
F108	—	Синий 15 А	Приборная панель
F109	—	10 А Красный	Климат-контроль/HVAC
F110	—	10 А Красный	Контроллер системы пассивной безопасности
F112	—	10 А Красный	Запасной
F114	—	20 А, желтый	Задний вентилятор/мотор HVAC
F115	—	20 А, желтый	Электродвигатель заднего стеклоочистителя
F116	30 А, розовый	—	Обогреватель заднего стекла (EBL)
F117	—	10 А Красный	Зеркала с подогревом
F118	—	10 А Красный	Контроллер системы пассивной безопасности
F119	—	10 А Красный	Блок управления рулевой колонки
F120	—	10 А Красный	Полный привод — при наличии
F121	—	15 А Синий	Беспроводной узел зажигания
F122	—	Прозрачный 25 А	Модуль двери водителя
F123	—	Прозрачный 25 А	Модуль двери пассажира
F124	—	10 А Красный	Зеркала
F125	—	10 А Красный	Блок управления рулевой колонки
F126	—	Прозрачный, 25 А	Аудиоусилитель
F127	—	20 А, желтый	Буксировка прицепа — при наличии
F128	—	15 А Синий	Радио
F129	—	15 А Синий	Видео/DVD — при наличии
F130	—	15 А Синий	Климат-контроль/приборная панель
F131	—	10 А, красный	Система помощи пассажирам/система громкой связи — при наличии
F132	—	10 А Красный	Модуль давления в шинах
F133	—	10 А, красный	Шлюз кибербезопасности — при наличии

Подкапотные предохранители (центр распределения питания)

Расположение блока предохранителей

Центр распределения питания (PDC) расположен в моторном отсеке.
