Как подключить сигнализацию на ваз 2107: Точки монтажа любых сигналок в классических машинах ВАЗ: модель 2107

Содержание

Как установить сигнализацию на ваз 2107, 2106, 2105

Если несколько лет назад автосигнализация считалась роскошью, то сейчас ее наличие является одним из лучших способов защиты автомобиля и другого имущества от воров.

Автомобильную сигнализацию можно установить на любую марку автомобиля, в том числе и на ваз 2107, 2106, 2105 своими руками, без привлечения опытных специалистов.

Чтобы установка прошла успешно, следует придерживаться инструкции, а также иметь в наличии качественную противоугонную систему.

Виды автомобильных сигнализаций

Содержание

1 Виды автомобильных сигнализаций
2 Подготовка к установке
3 Монтаж противоугонной системы и компонентов
4 Установка кнопки «Valet»
5 Завершение установки противоугонной системы

Самой простой и доступной считается односторонняя сигнализация. Не смотря на минимальное количество функций, а точнее, блокировка двигателя и контроль замков на дверях и багажнике, она справляется с основной функцией. Между автомобилем и брелком системы для хорошего функционирования необходимо минимальное расстояние, около 100 метров.

Двусторонняя противоугонная система кроме стандартных функций имеет дополнительные, которые немного расширяют функционал. Эта система звуковыми сигналами сообщает владельца о взломе или попытке доступа, а также информация поступает на дисплей брелка. Автосигнализация с автозапуском двигателя, по сути, является двусторонней. Отличием является управление двигателем на определенном расстоянии, около 200-300 метров.

Диалоговая противоугонная система распознает владельца с помощью ведения диалога. Более новые модели имеют доступ в интернет, и позволяют отследить местоположение машины. Сигнализации с автозапуском и прочими функциями являются довольно дорогим удовольствием, поэтому максимально функциональные модели устанавливают на соответствующие машины.

Подготовка к установке

Установка сигнализации на ваз 2107, 2106, 2105 не требует особых знаний и большого опыта. Для монтажа противоугонной системы вам потребуются такие инструменты:

отвертки
электродрель
гаечные ключи
пассатижи
тестер

Чтобы начать установку автомобильной сигнализации, необходимо частично разобрать салон, а точнее, снять переднюю панель и дверную обшивку, включая ручки для открывания и опускания стекла. Чтобы получить доступ к замку зажигания, необходимо снять чехол с рулевой колонки.

Перед установкой сигнализации на ваз 2107, 2106, 2105 своими руками, нужно заранее собрать все ее компоненты и проверить на работоспособность, подключив к аккумулятору. В набор противоугонной системы входит основной блок, контактное реле, концевые выключатели, кнопка аварийной сигнализации, провода с наконечниками и центральный замок. Основной блок нужно установить максимально скрытно, чтобы затруднить к нему доступ. Проводку также следует скрыть от посторонних глаз или сымитировать сеть другого механизма при помощи цветной изоляционной ленты.

Чтобы электрическая цепь под капотом была труднодоступной, следует спрятать ее за крупногабаритными запчастями, но вдали от горячих и движущих деталей. Звуковую систему нужно установить так, чтобы доступ к ней был только после вскрытия машины.

Монтаж противоугонной системы и компонентов

Монтаж противоугонной системы занимает немало времени, но оно того стоит. Противоугонная система на ваз 2107, 2106, 2105 устанавливается под передней панелью или под шумоизоляцией моторного отсека. В первом случае переднюю панель необходимо снимать, но, не смотря на это, такой способ считается более обдуманным, поскольку блоки сигнализации располагаются надежнее.

В первую очередь можно установить светодиод, закрепив его на передней панели у лобового стекла. Если вы монтируете сигнализацию на ваз 2107, 2106, 2105, соответственно блок может располагаться слева, справа или по центру. С помощью тестера найдите проводку центрального замка, кнопки открывания дверей, зажигания. Если центральный замок отсутствует, необходимо установить электропривод под дверной обшивкой, который подключить к основному блоку сигнализации.

Можно установить электропривод на все двери с помощью поворотников и проводов с концевиками. Сирену монтируем под капот таким образом, чтобы она была незаметной и труднодоступной. Ее нужно закрепить при помощи шуруповерта закрепить так, чтобы грязь, вода и пыль не попадала в рупор. Чтобы избежать поломок, следует хорошо крепить все детали автосигнализации и изолировать места соединений. Чтобы снизить вероятность угона вашей машины, нужно произвести блокировку двигателя, бензонасоса, стартера и зажигания.

Установка кнопки «Valet»

Кнопка Valet входит в комплект каждой противоугонной системы. Она полностью отключает сигнализацию и позволяет перепрограммировать ее.

Если вы монтируете сигнализацию на ваз 2107, 2106, 2105 своими руками, кнопку Valet можете установить в самом удобном для вас месте. Главное чтобы она была незаметной и труднодоступной. Она редко используется, поскольку отключать сигнализацию нужно в случае поломки или сбоя, а также, если вы хотите перепрограммировать ее. Каждая другая модель сигнализации по-разному подключает кнопку Valet, поэтому лучше использовать инструкцию по установке определенной модели.

Завершение установки противоугонной системы

После закрепления всех деталей и компонентов сигнализации, нужно проверить изоляцию проводки и работоспособность сигнализации. Если система работает нормально, можно закреплять панели и обшивку.

Установка автосигнализации на ВАЗ 2107

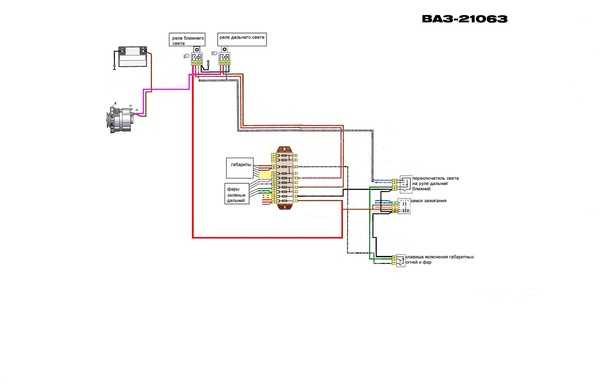

Электропроводка
ВАЗ
Установка автосигнализации на ВАЗ 2107 — Точки подключения, расположение и цвета проводов

Установка автосигнализации на Toyota Prius — Точки подключения, расположение и цвета проводов

29 сентября 2022Toyota

Установка автосигнализации на Toyota Prius 30

29 сентября 2022Toyota Prius

Точки подключения сигнализации на Range Rover Sport 2007

28 сентября 2022Range Rover Sport

Установка автосигнализации на Toyota Prius — Точки подключения, расположение и цвета проводов

29. 09.2022 | Toyota

Установка автосигнализации на Toyota Prius 30

29.09.2022 | Toyota Prius

Точки подключения сигнализации на Range Rover Sport 2007

28.09.2022 | Range Rover Sport

Все подключения выполняются за бардачком.

+ 12 — розовый

зажигание — синий толстый
зажигание 2 — синий/чёрный толстый
стартер — красный толстый
бензонасос — серый, к блоку реле за бардачком
ручник — коричневый
зарядка — коричневый/белый
тахометр — коричнево/синий
концевики дверей (-) — белый/чёрный от концевика пассажирской двери
повороты — синий и синий/чёрный
габариты — жёлтый/красный

Cenmax ST7 прекрасно работает по тахометру

Добавить комментарий

При применении ругательных и оскорбительных выражений, а также при выражении неуважения к посетителям сайта, ваш IP блокируется, сообщение удаляется.
После этого вы не сможете воспользоваться нашими сайтом и форумом. Давайте уважать друг друга!

Установка автосигнализации на Лада Приора — Точки подключения, расположение и цвета проводов
Обход штатного иммобилайзера – Модули обхода иммобилайзеров
Установка автосигнализации на Ford Focus — Точки подключения, расположение и цвета проводов
Установка автосигнализации на KIA Rio — Точки подключения, расположение и цвета проводов
Подключение автосигнализации к центральному замку

Установка автосигнализации на Jeep Cherokee — Точки подключения, расположение и цвета проводов

Jeep Cherokee 2006 год.

АКПП (A63) В итоге по CAN не видит ничего.. (зря докупал модуль в…

Автор: Evgen

Установка сигнализации на Toyota Spacio — подключение автосигнализации Starline A91

Благодарю за карту. Контроль работы двигателя взял с форсунки. Провода под капот протянул вдоль…

Автор: Дениска

Установка автосигнализации на Skoda Yeti — Точки подключения, расположение и цвета проводов

Ети 2012 механика ручник щиток серый- черный

Автор: Булат

Suzuki SX4 2008: фото точек подключения сигнализации

Стоп — зелëно — белый тоже в кик панели

Автор: Серж987789

Suzuki SX4 2008: фото точек подключения сигнализации

Левый поворотник — зелëно-красный ( как на картинке)

Автор: Серж987789

org/Article»> Установка автосигнализации на Лада Приора — Точки подключения, расположение и цвета проводов
Обход штатного иммобилайзера – Модули обхода иммобилайзеров
Установка автосигнализации на Ford Focus — Точки подключения, расположение и цвета проводов
Установка автосигнализации на KIA Rio — Точки подключения, расположение и цвета проводов

Подключение автосигнализации к центральному замку

Установка автосигнализации на Jeep Cherokee — Точки подключения, расположение и цвета проводов

Jeep Cherokee 2006 год. АКПП (A63) В итоге по CAN не видит ничего.. (зря докупал модуль в. ..

Автор: Evgen

Установка сигнализации на Toyota Spacio — подключение автосигнализации Starline A91

Благодарю за карту. Контроль работы двигателя взял с форсунки. Провода под капот протянул вдоль…

Автор: Дениска

Установка автосигнализации на Skoda Yeti — Точки подключения, расположение и цвета проводов

Ети 2012 механика ручник щиток серый- черный

Автор: Булат

Suzuki SX4 2008: фото точек подключения сигнализации

Стоп — зелëно — белый тоже в кик панели

Автор: Серж987789

Suzuki SX4 2008: фото точек подключения сигнализации

Левый поворотник — зелëно-красный ( как на картинке)

Автор: Серж987789

Как собрать самодельную автомобильную систему безопасности

Команда разработчиков Media Platforms

Ревущая автомобильная сигнализация — самая узнаваемая (и раздражающая) автомобильная сигнализация , но защита вашего автомобиля — это больше, чем сигнализация.

Аксессуары

Легкосплавные диски и фары дальнего света легко снимаются, поскольку их можно быстро и бесшумно снять. Вы можете установить противоугонные гайки, чтобы предотвратить это. Доступные в большинстве автомобильных магазинов, они дешевы и просты в установке, и они поставляются с уникальными гайками и инструментами, которые просто заменяют гайки, которые можно снять с помощью универсальных инструментов.

Противоугонное устройство для автомобильной аудиосистемы, еще один аксессуар, который часто крадут, также является обязательным. Съемные головные устройства, противоугонные коды и съемные динамики снижают вероятность взлома.

Установка скрытого выключателя зажигания вашего автомобиля — это простой и эффективный способ отпугнуть воров. Аварийный выключатель подключен к зажиганию вашего автомобиля, обманывая воров, заставляя их думать, что ваш автомобиль запрещен. Блокировка руля — еще одна защита от преступников — даже один вид на рулевом колесе отпугнет воров.

Еще от Popular Mechanics

Система сигнализации

Когда ничего не помогает, тревога быстро сигнализирует о вторжении. Стоимость установки составляет до 400 долларов США, поэтому самостоятельная установка стоит потраченного времени и усилий. Вот как.

• Отсоедините положительный провод аккумуляторной батареи от клеммы.

• Установите сирену на подходящую металлическую поверхность в моторном отсеке вдали от чрезмерного нагрева двигателя. По возможности используйте уже существующие отверстия или просверлите новые отверстия. Убедитесь, что ничего на другой стороне поверхности, которую вы просверливаете, не может быть повреждено, и используйте подкрашивающую краску на просверленных поверхностях, чтобы предотвратить ржавчину.

• Установите сирену с помощью монтажных болтов, поставляемых вместе с устройством, убедившись, что сирена направлена вниз, чтобы предотвратить попадание воды в устройство.

• Установите датчик удара в моторном отсеке вдали от чрезмерного нагрева двигателя и закрепите его на месте.

• Найдите подходящее место для установки дистанционного датчика по направлению к передней части моторного отсека.

• Проложите провода от всех трех блоков, а также основной провод питания от аккумулятора к основному блоку управления сигнализацией через брандмауэр автомобиля. Просверлите резиновую вставку, которую существующий жгут проводов использует для прохода через брандмауэр. Пропустите все провода через отверстие.

• Найдите подходящее место под приборной панелью для установки блока управления сигнализацией и подсоедините два провода к соответствующим клеммам на блоке.

• Используйте тестер напряжения или руководство по электропроводке вашего автомобиля, чтобы найти провод, идущий к приводу внутреннего освещения на двери. Используйте инструмент для зачистки проводов, чтобы снять изоляцию с провода на дюйм и соединить провод датчика двери с главным блоком управления. Спаяйте провода вместе и используйте термоусадочную или изоляционную ленту, чтобы полностью закрыть оголенные провода.

• Если в вашем автомобиле есть центральный замок, найдите провода, идущие к замкам с электроприводом, и соедините провод датчика запирания с электроприводом от головного устройства, используя тот же метод, что и для привода освещения.

• Если в системе охранной сигнализации есть датчик давления в салоне, закрепите датчик в салоне автомобиля, высоко и в стороне.

• Если сигнализация имеет функцию отключения зажигания, подключите провод зажигания от главного блока управления сигнализацией к зажиганию автомобиля. Используйте схему подключения, прилагаемую к сигнализации, и руководство по подключению вашего автомобиля, чтобы помочь вам в подключении.

• Проложите провод заземления главного блока управления к точке заземления на шасси. Подпилите краску, чтобы обеспечить соединение с голым металлом, и закрепите провод винтом или болтом.

• Установите плавкий предохранитель на конце основного провода питания как можно ближе к автомобильному аккумулятору.

• Обожмите кольцевую клемму на конце основного провода питания с помощью щипцов и прикрепите ее к положительной клемме кабеля аккумулятора.

• Подсоедините положительный кабель аккумулятора обратно к положительному выводу аккумулятора. Проверьте все операции и закрепите всю свободную проводку небольшими кабельными стяжками.

Самодельная автомобильная охрана — это сделать ваш автомобиль сложной мишенью. Вы можете сэкономить сотни в процессе и получить удовольствие от завершения еще одного проекта DIY.
