Схема замка зажигания ВАЗ-2107

Главная » Электрооборудование » Вы читаете статью:

02.12.201815.12.2018 по Евгений

Для управления электросистемой автомобиля ВАЗ 2107 используется замок зажигания. От его состояния зависит качество работы всей бортовой системы. Если схема замка зажигания ВАЗ-2107 даст сбой, то это окажет негативное влияние на многие электроприборы, подключенные к сети.

Содержание

• 1 Устройство замка
• 2 Потенциальные проблемы
• 3 Заводская распиновка
• 4 Цветовая градация
• 5 Заключение

Устройство замка

Встроенный модуль представляет собой цилиндрическую конструкцию, в которой предусмотрен боковой выступ для встроенного рулевого фиксатора. При переходе в замкнутый режим фиксирующего штифта подобная опция становится частью противоугонной системы. Фиксатор блокирует поворот рулевого колеса.

Два торца цилиндрического изделия являются функциональными, поэтому с одной стороны подведена в замок зажигания ВАЗ-2107 схема подключения проводов, а со второй стороны предусмотрена личинка для ключа. Дополнительной защитой является уникальность «секрета», что требует использования оригинальной пары ключ/замок для предотвращения несанкционированного доступа к электросистеме автомобиля.

Инженеры составили ЗЗ из двух главных элементов, одним из которых является механизм переключения, а вторым – контактная плата.

Неисправности критического характера могут проявляться в обеих частях. При этом большинство из них считается неремонтопригодными. В качестве восстановительных работ в основном используются замены поврежденных элементов. Также практикуется полная замена узла в сборе.

Потенциальные проблемы

Возможные неприятности часто связаны с механической частью. Проявляются они в следующих факторах:

• ключ туго заходит в «секрет»;
• удается не с первого раза сделать проворот;
• проблематично изымать ключ из личинки и пр.

Если игнорировать подобные сигналы, то это может закончиться поломкой. В результате придется потратиться на восстановление механизма или его замену.

В некоторых случаях может помочь применение специальных химических препаратов. Одним из них является жидкость WD-40. Заменить ее сможет тормозная жидкость, также помогающая отсрочить на некоторое время ремонт.

Кроме поломки механики, у автомобилистов возникают неприятности с электрической частью. Они проявляются в подгорании контактов либо в разрыве цепи. Считается, что наиболее уязвимой распиновка замка зажигания ВАЗ-2107 является на клеммах подключения стартера. В подобной ситуации не происходит сработки ни при первой попытке поворота, ни при последующих попытках.

Протестировать работоспособность контактов каждый автомобилист сумеет самостоятельно, замеряя напряжение на контактах мультиметром или вольтметром.

При выявлении неисправностей контактной группы не всегда требуется полная замена замка. Достаточно заменить электрическую часть замка даже без полного демонтажа цилиндра.

Заводская распиновка

По сложившейся традиции водители вынуждены вставлять ключ в «секрет», расположенный с левой стороны. Подобные конструкционные особенности у некоторых автомобилистов, пересевших с иномарок на отечественную «классику», могут вызывать некоторые неудобства.

Применяемая в автомобиле схема замка зажигания ВАЗ 2107, инжектор под капотом или карбюратор, будет аналогичной. Фиксация узла осуществляется двумя болтами к рулевой колонке. Под пластиковым кожухом скрывается механизм устройства.

Каждый угол поворота предполагает активацию определенных электрических потребителей, подключенных к бортовой сети. Перед тем как подключить замок зажигания на ВАЗ-2107, необходимо ознакомиться с метками, поочередно располагающимися вокруг личинки:

• стартовое положение определяет включение большинства систем и электропотребителей, к которым чаще всего относятся «стопы», расположенные в задних фонарях, лампа освещения салона, контакты прикуривателя, иногда и магнитолу переводят по этот режим;
• «I» – вторая позиция; продолжая переходить к меткам, зависимым от АКБ, демонстрирует включение стеклоомывателей, отопителей, измерительных приборов и контрольных индикаторов, головной оптики и пр. ;
• «II» – запуск силовой установки через стартер имеет особенности, так как если ключ не удерживать насильно в такой позиции, то он самостоятельно отпружинит в предыдущее положение, что позволяет минимизировать всякую нагрузку на электродвигатель;
• «III» – стояночная позиция, используемая автомобилистами, когда требуется заблокировать колонку фиксаторами, поэтому при ее активации, водитель изымает ключ из «секрета».

Цветовая градация

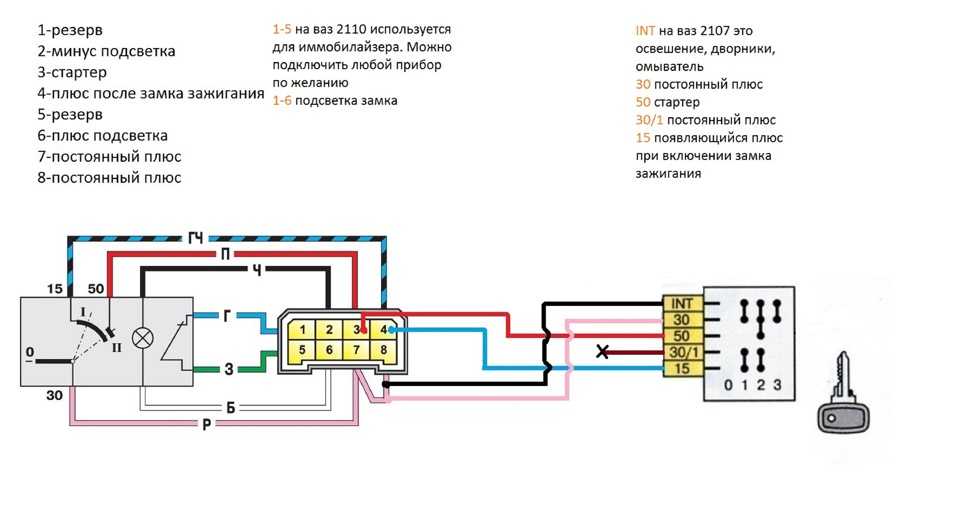

Чтобы правильно подключать контакты с тыльной стороны, необходимо знать цвета проводов. К каждой из фишек подходит кабель с изоляцией персонального оттенка. Ориентироваться рекомендуем на схему:

• вывод 50 – контактирует с красным проводом, соединенным со стартером;
• вывод 30 – розовый контакт;
• вывод 30/1 – коричневый кабель;
• вывод 15 – синий с темной полосой контактирует с обогревателем, зажиганием и пр.;
• вывод INT – черный кабель, отвечающий за пуск головной оптики и работу габаритов.

После того как вся проводка будет подключена, можем подключать обратно клеммы АКБ и проверяем работоспособность. Поочередно запускаем зажигание в каждой из позиций, тестируя работоспособность приборов.

Заключение

Перед проведением любых электрических работ необходимо внимательно ознакомиться с электрической схемой. Также важно обеспечить надежное соединение с контактами.

Интересное по теме:

загрузка…

Схема электрооборудования ВАЗ 2105

На этой странице размещена цветная схема электрооборудования ВАЗ 2105. В верхней части изображения справа указаны цвета проводов, снизу — обозначения элементов.

Приведенная ниже схема проводки ВАЗ 2105 включает в себя схемы замка зажигания, генератора, стартера, предохранителей, зарядки и сигналов.

Для увеличения изображения — нажмите на картинку. Вы также можете скачать схему, нажав на картинку и выбрав сохранить изображение на компьютер.

Электрическая схема ваз 2105

Обозначения элементов:

1. блок-фары
2. боковой повторитель указателя поворота
3. аккумулятор
4. реле лампы для контроля зарядки аккумулятора
5. электропневмоклапан
6. микропереключатель карбюратора
7. генератор
8. очиститель стекол фар
9. звуковой сигнал
10. стартер
11. лампа-сигнализатор ВМТ двигателя
12. подкапотная лампа
13. датчик контрольной лампы давления масла
14. датчик указателя температуры охлаждающей жидкости
15. датчик уровня жидкости в бачке гидропривода тормозов
16. свечи
17. двигатель насоса, приводящего омыватель лобового стекла
18. крышка распределителя
19. распределитель
20. катушка зажигания
21. электродвигатель насоса, обслуживающего омыватели фар
22. электронный блок управления
23. диагностическая колодка (устанавливается на часть автомобилей)
24. реле стеклоочистителя лобового стекла
25. реле-прерыватель указателей поворота и аварийной сигнализации
26. электродвигатель стеклоочистителя
27. выключатель стоп-сигнала
28. электромотор отопителя (печки)
29. добавочное сопротивление
30. патрон переносной лампы
31. выключатель света заднего хода
32. выключатель контрольной лампы ручного тормоза
33. блок реле и предохранителей
34. реле ближнего света фар
35. реле дальнего света фар
36. реле звукового сигнала
37. реле стеклоочистителей и омывателей фар
38. реле обогрева заднего стекла
39. лампа освещения вещевого ящика
40. прикуриватель
41. выключатели плафона освещения
42. плафон освещения салона
43. выключатель обогрева заднего стекла
44. выключатель аварийной сигнализации с контрольной лампой
45. блок контрольных ламп
46. контрольная лампа заднего противотуманного света
47. контрольная лампа ручного тормоза
48. контрольная лампа, сигнализирующая о падении уровня тормозной жидкости
49. рычаг включения стеклоочистителя и омывателя лобового стекла
50. реле-прерыватель контрольной лампы ручного тормоза
51. выключатель звуковых сигналов
52. выключатель наружного освещения
53. рычаг-переключатель указателей поворота
54. рычаг-переключатель света фар
55. замок зажигания
56. выключатель освещения приборов
57. выключатель задних противотуманных фонарей
58. комбинация приборов
59. контрольная лампа, сигнализирующая о недостаточном давлении масла
60. контрольная лампа резерва топлива
61. указатель уровня топлива
62. контрольная лампа зарядки аккумулятора
63. указатель температуры воды
64. лампы освещения приборов
65. вольтметр
66. спидометр
67. контрольная лампа включения внешнего освещения
68. контрольная лампа указателей поворота
69. контрольная лампа дальнего света фар
70. трехпозиционный выключатель вентилятора отопителя (печки)
71. обогреватель заднего стекла
72. датчик указателей уровня и резерва топлива
73. блок задних фонарей
74. фонари освещения номерного знака

Признаки неисправного или неисправного цилиндра замка зажигания

Признаки неисправного или неисправного цилиндра замка зажигания | Совет вашего механика

Задайте вопрос, получите ответ как можно скорее!

ЗАПРОСИТЬ ЦЕНУ

Механический осмотр кузова Стоимость

Место обслуживания

$0,00

Предварительная, прозрачная цена

(171 627)

Цилиндр замка зажигания представляет собой цилиндрический тумблер и ключ, которые используются для включения питания и запуска автомобиля. В то время как многие новые автомобили в настоящее время производятся с кнопочными и бесключевыми системами питания и запуска, традиционные цилиндры замка зажигания по-прежнему широко используются во многих дорожных легковых и грузовых автомобилях. Цилиндр замка зажигания обычно расположен с правой стороны рулевой колонки, сразу за рулевым колесом.

Большинство цилиндров замка зажигания работают в четырех положениях: первое — для разблокировки рулевого колеса, второе — для включения дополнительных устройств автомобиля, третье — для включения компьютера и топливной системы автомобиля и, наконец, последнее — для запуска двигателя. Когда цилиндр замка зажигания имеет проблемы, это может вызвать проблемы с включением питания и запуском автомобиля. Обычно неисправный цилиндр замка зажигания вызывает несколько симптомов, которые могут предупредить водителя о потенциальной проблеме.

1. Проблемы с питанием автомобиля

Одним из первых признаков возможной неисправности личинки замка зажигания являются проблемы с включением питания автомобиля. Поскольку цилиндр замка зажигания многократно поворачивается, каждый раз при запуске автомобиля он со временем начинает изнашиваться. Изношенный цилиндр зажигания может работать неправильно при вставленном ключе. Это может привести к проблемам с определенными положениями ключа. Некоторые положения могут работать неправильно или могут потребовать толчка ключа, прежде чем они сработают. Проблема обычно усугубляется до тех пор, пока устройство полностью не выйдет из строя

2. Автомобиль не заводится

Другим признаком возможной проблемы с цилиндром замка зажигания является отсутствие запуска. Цилиндр замка зажигания соединен с электронным замком зажигания, они включают питание и заводят автомобиль. Если цилиндр замка зажигания изнашивается или ломается, он может помешать запуску автомобиля, когда ключ вставлен и повернут. Состояние отсутствия запуска также может быть вызвано целым рядом других проблем, поэтому настоятельно рекомендуется правильно диагностировать автомобиль. 0003

3. Проблемы с вставкой и извлечением ключа

Проблемы с вставкой и извлечением ключа являются еще одним признаком потенциальной проблемы с личинкой замка зажигания. Поскольку ключ неоднократно вставляется, вынимается и поворачивается, и цилиндр, и ключ в конечном итоге начинают изнашиваться и вызывать проблемы с работой цилиндра. Изношенный цилиндр может заклинить или заклинить при вставке, извлечении или повороте ключа, что может помешать включению питания и запуску автомобиля. Обычно подобные проблемы будут усугубляться до тех пор, пока ключ не перестанет подходить и правильно отпирать цилиндр.

В то время как новые автомобили в настоящее время поставляются с кнопочными системами и системами запуска без ключа, замки зажигания по-прежнему широко используются во многих дорожных транспортных средствах. Если вы подозреваете, что в цилиндре замка зажигания вашего автомобиля может быть проблема, обратитесь к профессиональному технику, например, из YourMechanic, для проверки автомобиля, чтобы определить, следует ли заменить цилиндр.

---
