Схема проводки ВАЗ-2105 (карбюратор, инжектор) с описанием

ВАЗ-2105 не выделяется слишком сложной электрической частью, однако, столкнувшись с диагностикой той или иной проблемы, может уйти достаточно много времени на ее выявление. Многие автоспециалисты рекомендуют иметь при себе распечатанную на цветном принтере электросхему ВАЗ-21053. Ее также можно приобрести уже в готовом виде, и это будет намного лучше, так как типографский вариант более качественен и лучше читабелен. Также стоит помнить, что существует два типа авто с системой подачи топлива:

1. Инжекторная.
2. Карбюратор.

Из чего состоит электросхема

На главной электросхеме ВАЗ четко указывается расположение всех составляющих электрической цепи:

• генератор;
• аккумулятор;
• фары;
• реле;
• контрольные лампы;
• панель приборов и другое.

На данной схеме указано все расположение проводов, как они проходят и что питают. Каждый провод обозначается отдельным цветом, для более удобного чтения схемы.

Все электрические схемы ВАЗ имеют цифровые указатели каждого прибора, наименование которых можно найти в предложенном пособии.

Читайте также: Схема подключения генератора ВАЗ-2105

Самой главной является схема электрического зажигания автомобиля. Сама по себе она не слишком сложная, однако при ремонте можно запутаться в проводке и перепутать проводок, идущий от реле к монтажному блоку и от зажигания к реле. Помимо такой схемы, может потребоваться план электропроводки на панель приборов и план системы запуска двигателя. Практически каждый вид электрооборудования ВАЗ- 21053 инжекторной системы повторяется отдельным планом. Это очень помогает в процессе ремонтных работ. К примеру, у ВАЗ-2105 случаются сбои в работе поворотников или противотуманных фар. С такой схемой диагностировать поломку куда проще и быстрее.

Владельцу ВАЗ-2105 инжектор, ремонт авто дается сложнее, так как электрооборудование напичкано датчиками, клапанами, форсунками и другими элементами. Многие автовладельцы ВАЗ на инжекторах не рискуют самостоятельно заниматься ремонтом, поэтому сразу обращаются в автосервис. Однако инжекторные авто не так сложны в ремонте, как может показаться изначально.

Если у водителя имеется схема проводки ваз 2105, то многие поломки можно устранить без помощи СТО. Для решения данной задачи потребуется время и инструмент для диагностики. Чаще всего диагностика ограничивается проверкой датчиков и измерению сопротивления.

Трудности при ремонте электрического оборудования

Самая большая проблема, которая может возникнуть при ремонтных работах у ВАЗ-2105, это несовпадение цвета проводки с той, что указана в схеме. Если автомобилю уже много лет, то, вероятнее всего, замена проводки осуществлялась много раз. Предыдущий хозяин машины вряд ли был обеспокоен тем, что цвета проводки не соответствуют цветам по схеме. Скорее всего, если автомобиль нуждался в срочном ремонте, то на него устанавливали первые попавшие под руку провода. Поэтому новому автовладельцу придется столкнуться с трудностями и выяснить, какой провод куда подключен. В этом случае можно сразу на будущее делать для себя некие корректировки при помощи фломастеров. Во время ремонта можно окрасить каждый провод в нужный цвет, этим можно сэкономить время на следующий осмотр или диагностику.

Еще одна трудность при ремонте ВАЗ-2105, с которой можно столкнуться автовладельцу, это частичная замена проводки. Предыдущий владелец мог заменить лишь часть проводов, этим доставив нынешнему хозяину массу хлопот. Такая ситуация вызывает еще большую путаницу, и в данном случае будет резоннее просто заменить всю проводку.

Наиболее распространенная причина поломки ВАЗ-2105 – это поврежденная изоляция провода или отсутствие контакта. В этой ситуации необходимо при помощи специального прибора протестировать все участки проводки. Нерабочую электропроводку меняют на новую или можно заменить часть нерабочего провода. Если повреждена изоляция, то с помощью изоленты устраняют данную проблему.

Обследование работы инжекторов

Система электричества на ВАЗ-2105 инжекторного типа часто может выходить из строя. По этой причине многие автовладельцы не хотят менять карбюраторную систему на инжекторы. Так как инжекторная система подачи топлива намного сложнее, выявить неисправность без компьютерной диагностики почти невозможно. Однако некоторые действия можно выполнить и самостоятельно. К примеру, в первую очередь нужно проверить свечи зажигания, это самая распространенная проблема на «пятерках».

Кроме этого, по схеме диагностики 21053 рекомендуется проверить сопротивление катушек и осмотреть проводку и контакты. Главной и наиболее распространенной проблемой в некорректной работе зажигания может быть какая-то банальная причина. Нужно обратить внимание на датчик подачи воздуха, а главное, его контакты. Чтобы провести более тщательную его диагностику, потребуется осциллограф.

Читайте также: Ремонт карбюратора ВАЗ-2105

В принципе, для самостоятельной диагностики ВАЗ-2105 достаточно иметь необходимый набор инструментов и желание разобраться в причине неисправности. Для этих целей существует множество пособий, рекомендаций, статей, а принимая во внимание нежелание многих СТО браться за советский автопром и стоимость данных работ, ремонт своими руками будет даже предпочтительнее. Несмотря на то что ВАЗ-2105 инжектор является довольно непростым в электронике, разобраться с ним все же возможно. Отечественный автопром остается наиболее распространенным и доступным в обслуживании, поэтому многие автовладельцы предпочитают начинать свой путь водителя именно с него.

Схема электрооборудования Ваз 2105 — Лада мастер

Автомобиль ВАЗ 2105 стал в свое время глотком свежего воздуха среди классических Фиатов 124, которые успели порядком поднадоесть. Несмотря на то, что конструктивные изменения внеслись незначительные, кузов и салон машины блистали новизной, и на начало 80х годов пятерка была едва ли не самой прогрессивной машиной в Союзе. Естественно, что все конструктивные изменения и применение новых электрических приборов и фонарей головного света.

Содержание:

1. Схема электрооборудования ВАЗ 2105
2. Монтажный блок
3. Аккумуляторная батарея
4. Фары головного света
5. Проверка генератора ВАЗ 2105

Схема электрооборудования ВАЗ 2105

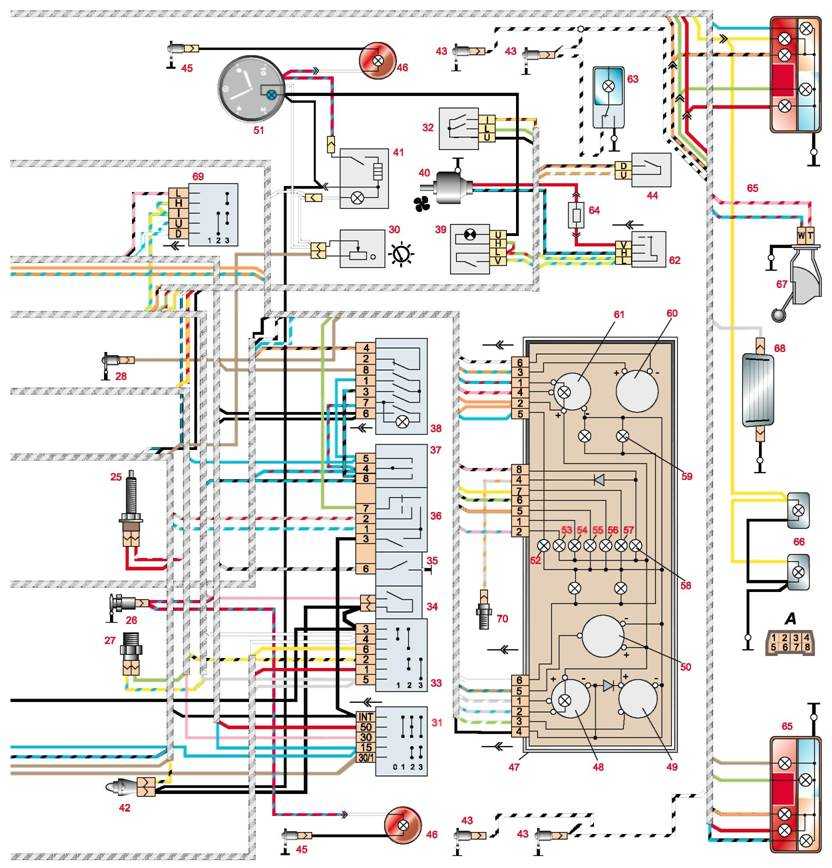

Глобальных изменений в схему внесено не было, были некоторые дополнения, о которых поговорим позже, а пока представляем аутентичную заводскую схему электрооборудования ВАЗ 2105.

Даже, если изучить ее бегло, то можно заметить, что ничего сложного в ней нет. Все изменения ясно видны и путаться здесь попросту не в чем. Тем не менее, схема требует некоторых пояснений, связанных с применением новых элементов и деталей.

Монтажный блок

Новое конструктивное решение по расположению основных реле и предохранителей предполагало компоновку в один узел. Такая схема расположения предохранителей и реле была удобнее, чем в предыдущих моделях, а весь блок находился в моторном отсеке. Расположение блока позволило использовать его еще как соединительный элемент между жгутами проводов моторного отсека, панели приборов и задним жгутом освещения, обогрева стекла, датчика уровня топлива и некоторых других.

На ВАЗ 2105 первых годов выпуска устанавливали монтажный блок, изготовленный в Словении. Эти блоки были неразборными, и при выходе из строя ремонту не подлежали. Позже начали устанавливать отечественные блоки, которые могли ремонтироваться, а некоторые токопроводящие дорожки печатных плат можно было восстанавливать пайкой.

Аккумуляторная батарея

Изначально на пятерке была установлена свинцовая АКБ емкостью 55 А/ч. Батарея достаточно надежная, на некоторых экземплярах 2105 такую можно встретить до сих пор. Батарея имела номинальный ток заряда 5,5 ампер и вмещала 3,6 л электролита — раствора серной кислоты и дистиллированной воды, плотностью 1,27 г/см.

На фоне новых аккумуляторов, которые не требуют обслуживания, стандартная АКБ 2105 отличалась высокой требовательностью к плотности электролита, току зарядки. При ее обслуживании нужно было постоянно контролировать:

• уровень электролита;
• плотность в каждой из банок;
• чистоту и целостность корпуса АКБ;
• ток зарядки.

При падении уровня нужно было доливать дистиллированную воду до уровня и постоянно контролировать плотность аэрометром. Степень зарядки АКБ можно было проверять по напряжению на ее клеммах. Если напряжение было в пределах 12-12,5 вольт — батарея была заряжена удовлетворительно.

Напряжение в 11,5 вольта говорило уже о 50% разрядке батареи, а 10 вольт выдавала полностью разряженная АКБ.

Фары головного света

Впервые в Союзе на автомобиле ВАЗ 2105 были установлены блок-фары головного света — сама фара и указатель поворота были выполнены в одном корпусе. Также впервые на серийном автомобиле на пятерке были установлены галогеновые двухнитевые лампы ближнего и дальнего света, которые существенно отличались по производительности от стандартных ламп накаливания. Поскольку галогеновая лампа была мощнее, чем обычная, появилась необходимость устанавливать отдельный плавкий предохранитель для дальнего света.

На части автомобилей были установлены гидрокорректоры угла наклона фары. Он давал возможность отрегулировать угол пучка света так, чтобы при загрузке задней части машины не слепить ближним светом водителей встречных машин.

Проверка генератора ВАЗ 2105

Когда пропадает зарядка на аккумулятор, чаще всего грешат на генератор или реле зарядки.
