Замена торпеды на ВАЗ 2113, 2114, 2115: как снять, установка

Обычно снятие торпедо для автолюбителя не составляет труда. Но всё меняется, когда речь заходит об автомобилях ВАЗ. По какой-то причине конструкторы этих машин приложили максимум усилий для того, чтобы снятие приборной панели превратилось в чрезвычайно сложную задачу. Так можно ли снять торпедо самостоятельно? Можно. О том, как это сделать, сегодня и пойдёт речь.

Устройство торпедо

Что такое торпедо? Если коротко — это приборная панель. Слово «торпедо» пришло к нам с Запада и к настоящему моменту прочно вошло в обиход отечественных автолюбителей.

Приборная панель автомобиля ВАЗ 2115

Приборные панели на ВАЗ 2113, 2114 и 2115 практически одинаковы. Это сложные разборные конструкции из металла с пластиковыми вставками. Кроме того, в панелях этой линейки моделей ВАЗ инженеры активно использовали полимерную плёнку, которой обтянуто большинство органов управления.

Схема основных элементов торпедо ВАЗ 2115

Как снять панель приборов с ВАЗ 2115

Поскольку приборные панели на тринадцатой, четырнадцатой и пятнадцатой моделях одинаковы, процедура демонтажа торпедо будет рассмотрена на примере ВАЗ 2115. Но прежде чем приступать к работе, следует запастись всем необходимым.

Инструменты и материалы

  • отвёртка с плоским жалом;
  • отвёртка с крестообразным жалом;
  • плоскогубцы;
  • набор рожковых ключей.

Последовательность операций при снятии торпедо с ВАЗ 2115

  1. С помощью крестовой отвёртки отворачиваются саморезы, на которых держится левая боковина консоли.

    Левая боковина консоли ВАЗ 2115 снимается крестовой отвёрткой

  2. После этого нижний край боковины аккуратно извлекается из кронштейна.
  3. Правая боковина консоли держится на пяти саморезах, которые тоже откручиваются крестовой отвёрткой. После этого боковина аккуратно снимается.

    Правая боковина консоли ВАЗ 2115 крепится на 5 саморезах

  4. Теперь снимаются ручки, установленные на рычагах печной заслонки. Это делается вручную.

    Ручки отопителя ВАЗ 2115 снимаются вручную

  5. Далее снимается ручка с регулятора оборотов вентилятора. Для снятия её достаточно потянуть на себя.

    Ручку вентилятора ВАЗ 2115 достаточно потянуть на себя

  6. Крестовой отвёрткой выкручиваются саморезы, удерживающие на кронштейнах приборную панель. Таких саморезов 4 (2 слева от панели, 2 справа).

    Саморезы из кронштейнов панели ВАЗ 2115 выкручиваются крестовой отвёрткой

  7. Ещё 4 самореза расположены у окошка приборного блока (2 под окошком и 2 над ним). Они также выкручиваются крестовой отвёрткой.

    Саморезы из-под приборного окна ВАЗ 2115 извлекаются крестовой отвёрткой

  8. Над окошком приборного блока, справа, находится небольшая заглушка. Она поддевается плоской отвёрткой и извлекается. Под ней расположен ещё один саморез, который выкручивается крестовой отвёрткой.

    Заглушка самореза на торпедо ВАЗ 2115 поддевается плоской отвёрткой и извлекается

  9. После удаления всех саморезов накладка приборного блока снимается. Для этого её достаточно немного выдвинуть на себя.
  10. За накладкой находятся провода, которые извлекаются из гнёзд вручную.

    Все приборные провода ВАЗ 2115 отключаются вручную

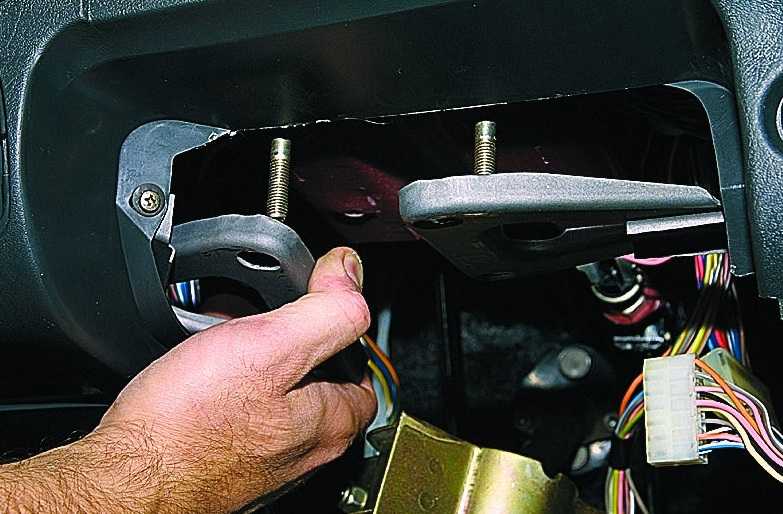

  11. После отключения проводов необходимо ключом на 13 открутить 2 болта на рулевом кронштейне.

    Гайки на рулевых кронштейнах ВАЗ 2115 откручиваются рожковым ключом

  12. Далее с помощью ключа на 8 откручиваются гайки на нижнем креплении кронштейна.

    Гайка на кронштейне панели ВАЗ 2115 откручивается рожковым ключом

  13. После этого блок управления аккуратно извлекается из панели, открывается доступ к крепёжным гайкам на поперечинах торпедо.
  14. Далее с помощью крестовой отвёртки откручивается последний внешний саморез, удерживающий торпедо на левой поперечине.

    Последний саморез, удерживающий торпедо ВАЗ 2115 находится у водительской двери

  15. После выкручивания последнего самореза торпедо снимается.

    Торпедо ВАЗ 2115 снимается

Видео: снимаем приборную панель с пятнашки

Разрешена ли установка на ВАЗ 2115 торпедо с другой машины

Если коротко — нет. Приборная панель на ВАЗ 2115, 2114 и 2113 имеет ряд конструктивных особенностей, которых нет на других машинах. У неё слишком длинные поперечины, крепёжные кронштейны и боковины консоли. Ничего подобного нет даже на других моделях ВАЗ, не говоря уже об иномарках. Но следует отметить, что автовладельцами часто практикуется обратная замена. В частности, торпедо с ВАЗ 2114 успешно можно поставить на ВАЗ 2109. Но в этом случае приходится подрезать боковины консоли, а на кронштейнах сверлить новые крепёжные отверстия.

Важные моменты по части замены

Итак, начинающему автолюбителю вполне по силам снять приборную панель с ВАЗ 2115 и с других автомобилей этой линейки. Всё, что для этого требуется — терпение и внимательность. Если после откручивания всего крепежа торпедо упорно не хочет сниматься, следует осмотреть всё ещё раз: вполне возможно, был пропущен какой-то крохотный саморез.
