Из чего состоит топливная система на ВАЗ 2114 » НаДомкрат
Процесс бесперебойной подачи горючего осуществляется топливным устройством, который обеспечивает поток нужного количества горючих материалов в двигатель при движении автотранспорта. Так из чего состоит топливная система на ВАЗ 2114 — рассмотрим в этой статье.
Устройство топливной системы ВАЗ 2114
Содержание
- 1 Составляющие компоненты устройства
- 2 Принцип работы основных элементов топливного агрегата
- 2.1 Емкость для хранения горючих материалов
- 2.2 Бензонасос
- 2.3 Рампа
- 2.4 Датчик контроля горючей смеси
- 2.5 Шланги и трубопроводы
- 2.6 Магистраль
- 2.7 Рекомендуем
Составляющие компоненты устройства
Топливная система ВАЗ 2114 включает:
- бак для хранения горючей смеси;
- бензонасос;
- несколько видов фильтров;
- трубопроводы для передачи горючей жидкости;
- рампу с 4 форсунками;
- регулятор давления;
- крышку на горловине бака.
Стальная топливная емкость служит объектом для хранения горючего, в ней помещен насос высокого давления и контролер показателя наличия горючего, который передает сигнал на контрольную панель. На насосе расположен фильтр грубой очистки, который предотвращает попадания крупных частиц мусора, ржавчины и различных примесей в топливную систему.
Возле бака находится фильтр тонкой очистки, этот агрегат гарантирует тщательную очистку горючей жидкости от главной магистрали до форсунок.
Форсунки помещены на топливной рампе, которая надежно закрепляет их на двигателе. Впрыск топлива осуществляется с помощью блока управления системы. Регулятор давления контролирует уровень впрыскивания жидкости между впускным шлангом и магистралью рампы. Излишек горючей смеси возвращается по форсункам назад, по отдельной линии слива бака.
Температура жидкости, которая выполняет обратный ход, повышается на 6-14 градусов, это происходит потому, что топливо циркулирует под основанием машины и пышущего двигателя, а также трется об стенки шланга.
Такой круговорот горючей смеси повышает температуру общей жидкости в цистерне. Появляются пары горючего, которые по определенной схеме поступают в емкость для горючего и не выходят в атмосферу, топливная система впрыскивания обеспечивает безопасное улавливания испарения, уничтожая пары при работе двигателя.
Перед тем, как провести ремонт или профилактические действия системы питания важно уменьшить давление внутри агрегата. Чтобы не допустить пролив топлива при удалении проводов, важно зафиксировать концы шлангом микрофиброй.
На автотранспорте установлена система подачи топлива ВАЗ 2114, которая эффективно подает горючее при различных наклонах автотранспорта, а также при низком уровне жидкости в цистерне.
Принцип работы основных элементов топливного агрегата

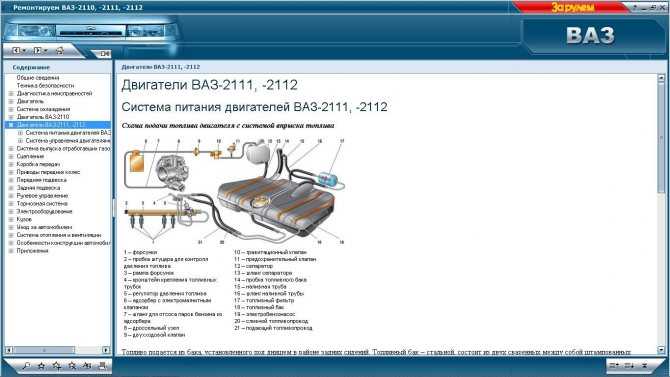

Топливная система ВАЗ 2114
Емкость для хранения горючих материалов
Стальная, состоит из двух прочно сваренных частей, горловина, через которую попадает горючее, соединена с баком резиновым патрубком и фиксируется хомутами.
Бензонасос
Это инструмент с электрическим механизмом находится в баке с указателем уровня горючей смеси. Его действия координируются коробом управления двигателя, через специальное реле насоса, который подает горючее по магистрали к форсункам. На холостом ходу или полном отключении двигателя давление сохраняется, благодаря действию одностороннего фиксатора, который находится около самого агрегата.
Система питания ВАЗ 2114 имеет регулятор давления топлива и форсунки. Подача напряжения к ним проводится от аккумуляторной батареи через основное реле. Таким образом, численность движущей жидкости обозначается длительностью импульсов, которые вырабатываются агрегатом управления двигателя и передаются на форсунки.
Рампа
Находится на впускном коллекторе, в нее входят элемент контроля горючего и клапана давления с подпружинной диафрагмой. Она в свою очередь делит корпус регулятора на 2 части: топливная регулирует давление горючей смеси, воздушная – за счет разряжения воздуха подымает мембрану и производит постоянные показатели давления топлива в рампе.
При старте двигателя происходит уменьшение разряжения за заслонкой, диафрагма закрывает клапан системы питания, поэтому давление возрастает. Когда разряжение максимальное, тогда давление горючего уменьшается. Регулятор неразборной, поэтому при выходе из строя его меняют на другой.
Датчик контроля горючей смеси
Насосный модуль имеет поплавок, который размещен в полости бака. Когда положение поплавка меняется, пропорционально происходят изменения сопротивления агрегата. Согласно определенному сигналу, указатель количества топлива на приборной панели отображает наличие горючего в системе.
Почему датчик часто выходит из строя?
В связи с:
- хрупкостью корпуса;
- частых перепадов температур;
- образования конденсата в баке;
- при использовании некачественной горючей смеси;
- окисление контактов при нарушении герметизации.
Вот почему так важно вовремя проводить профилактические работы, чистить агрегат, менять контакты, дабы не допустить его разрушения.
Поменять устройство не так-то просто. Многие маркировки являются оригинальными и уникальными, а значит, потребуются услуги профессионалов, которые также стоят не дешево.
Шланги и трубопроводы
Такие незаменимые изделия гарантируют бесперебойную циркуляцию горючей жидкости от емкости до магистрали и форсунок, а при излишке передают остаточную жидкость обратно в цистерну. Трубопроводы расположены на днище автотранспорта, их требуется внимательно проверять, чистить, осматривать целостность, выявлять различные деформации и своевременно устранять их, дабы избежать утечки горючего, а также плохую его передачу к форсункам.
Еще одной функцией трубопроводов считается передача паров горючего от бака к отделу с активированным углем, где собираются отходы при заглушенном двигателе. После его пуска срабатывает электромагнитный прибор и пары улетучиваются в двигатель, где уничтожаются.
Магистраль
Устройство топливной системы ВАЗ 2114 включает в себя основную магистраль, которая гарантирует подачу горючего ко всем форсункам.
На сегодняшний день регулятор давления горючего помещен в баке и не находится на магистрали, здесь также имеется сервисный клапан, что выполняет функцию устранения воздуха после технического осмотра автотранспорта.

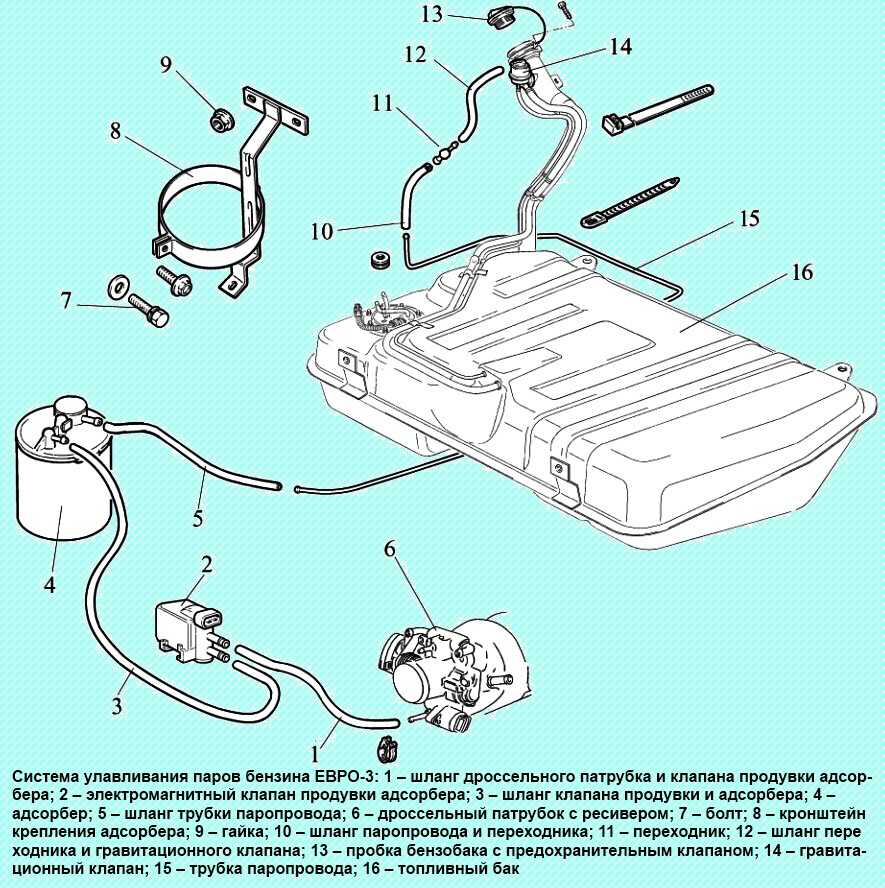

Система впрыска топлива ВАЗ 2114 включает бесперебойный режим улавливания паров топлива, а гравитационный агрегат, что находится в устройстве, позволяет предотвратить вытекание горючего при аварийном расположении автомобиля.
Рекомендуем
Автолюбителю | Руководство по снятию и установке деталей топливной системы лада 2114, замена фильтра лада 2115, проверка давления топлива лада 2113. Устройство системы питания двигателя ваз 2113, ваз 2115, ваз 2114. Функцией системы подачи топлива является обеспечение подачи необходимого количества топлива в двигатель на всех рабочих режимах. Топливо подается в двигатель форсунками ваз 2114, установленными во впускной трубе. Система подачи топлива с распределенным впрыском: 1 – штуцер для контроля давления топлива; 2 – рампа форсунок; 3 – кронштейн; 4 – регулятор давления топлива; 5 – электробензонасос; 6 – топливный фильтр; 7 – сливной топливопровод; 8 – подающий топливопровод; 9 – форсунки В состав системы подачи топлива ваз 2114, ваз 2115, ваз 2113, лада самара 2 входят: электробензонасос 5, топливный фильтр 6, топливопроводы (подающий 8 и сливной 7), рампа 2 форсунок с топливными форсунками 9, регулятором 4 давления топлива и штуцером 1 контроля давления топлива. Электробензонасос, установленный в топливном баке, подает топливо через магистральный топливный фильтр и линию подачи топлива на рампу форсунок ваз 2115. Регулятор давления топлива лада самара 2 поддерживает постоянный перепад давления между впускной трубой и нагнетающей магистралью рампы. Давление топлива, подаваемого на форсунки, находится в пределах 300±6 кПа при неработающем двигателе. Избыток топлива сверх потребного форсункам возвращается в топливный бак по отдельной линии слива. Перед обслуживанием топливной аппаратуры необходимо сбросить давление в системе подачи топлива ваз 2114. При отсоединении топливопроводов не допускать пролива топлива ваз 2113. Для этого обматать концы трубок ветошью. Система подачи топлива Сбрасывание давления в системе Снятие топливного фильтра Установка топливного фильтра Снятие рампы форсунок Установка рампы форсунок Топливные форсунки Снятие форсунок Установка форсунок Регулятор давления топлива Снятие регулятора давления Установка регулятора давления
ВАЗ / 2113, 2114, 2115 / ремонт / двигатель / система питания / Система подачи топлива |
Эксплуатация систем двигателя автомобиля лада 2115. Устранение неисправностей в системах лада 2114: выхлопа, охлаждения, питания, смазки. Рекомендации по ремонту: головки цилиндров лада 2113, поршневой группы, блока цилиндров.
Как работают двухтопливные автомобили на природном газе?
Аккумулятор: Аккумулятор обеспечивает электроэнергией запуск двигателя и электронику/аксессуары автомобиля.
Электронный блок управления (ECM) — (бензин): ECM управляет составом бензиновой смеси, моментом зажигания и системой выбросов; следит за работой автомобиля; защищает двигатель от небрежного обращения; и обнаруживает и устраняет проблемы.
Электронный блок управления (ECM) — (природный газ): В двухтопливной конфигурации, работающей на природном газе, блок управления двигателем, работающий на природном газе, обменивается данными с блоком управления двигателем, работающим на бензине, и управляет смесью природного газа, опережением зажигания и системой выбросов; следит за работой автомобиля; защищает двигатель от небрежного обращения; и обнаруживает и устраняет проблемы.
Выхлопная система: Выхлопная система направляет выхлопные газы двигателя наружу через выхлопную трубу. Трехкомпонентный каталитический нейтрализатор предназначен для снижения выбросов выхлопных газов в выхлопной системе.
Заправочная горловина (бензин): Это заправочная горловина или «сопло», используемое для добавления бензина в бак.
Заправочная горловина (природный газ): Заправочная горловина или «сопло» используется для добавления природного газа в бак.
Система впрыска топлива (бензин): Эта система подает бензин в камеры сгорания двигателя для воспламенения.
Система впрыска топлива (природный газ): Эта система подает топливо в камеры сгорания двигателя для воспламенения.
Топливопровод (бензин): Металлическая трубка или гибкий шланг (или их комбинация) позволяет перекачивать бензин из бака в систему впрыска топлива двигателя.
Топливопровод (природный газ): Металлическая трубка или гибкий шланг (или их комбинация) позволяют подавать природный газ из бака в систему впрыска топлива двигателя.
Топливный насос: Насос, который перекачивает топливо из бака в систему впрыска топлива двигателя через топливопровод.
Переключатель выбора топлива: На двухтопливных автомобилях этот переключатель на приборной панели позволяет водителю выбирать между видами топлива.
Топливный бак (сжатый природный газ): Хранит сжатый природный газ на борту автомобиля до тех пор, пока он не понадобится двигателю.
Топливный бак (бензин): В этом баке хранится бензин на борту транспортного средства до тех пор, пока он не понадобится двигателю.
Регулятор высокого давления: Снижает и регулирует давление топлива на выходе из бака, снижая его до приемлемого уровня, требуемого системой впрыска топлива двигателя.
Двигатель внутреннего сгорания (с искровым зажиганием): В этой конфигурации топливо впрыскивается либо во впускной коллектор, либо в камеру сгорания, где оно смешивается с воздухом, а воздушно-топливная смесь воспламеняется искрой от свеча зажигания.
Ручное отключение: Позволяет оператору транспортного средства или механику вручную отключать подачу топлива.
Топливный фильтр для природного газа: Задерживает загрязняющие вещества и другие побочные продукты, чтобы предотвратить их засорение важных компонентов топливной системы, таких как топливные форсунки.
Датчики природного газа: Они контролируют давление подачи топлива и передают эту информацию в электронный блок управления.
Трансмиссия: Трансмиссия передает механическую энергию от двигателя и/или тягового электродвигателя на привод колес.
ТОПЛИВНАЯ СИСТЕМА: КОМПОНЕНТЫ, ПРИНЦИПЫ РАБОТЫ, СИМПТОМЫ И КОНТРОЛЬ ВЫБРОСОВ
01 Ago 2019 Автор: INGENIERIA Y MECANICA AUTOMOTRIZ
Функция топливной системы заключается в хранении и подаче топлива в камеру цилиндра, где оно может смешиваться с воздухом, испаряться и сжигаться для получения энергии. Топливо, которое может быть бензиновым или дизельным, хранится в топливном баке. Топливный насос всасывает топливо из бака по топливопроводам и подает его через топливный фильтр либо в карбюратор, либо в топливную форсунку, а затем подает в камеру цилиндра для сгорания.
КОМПОНЕНТЫ
1. Топливный бак
Топливный бак является основным хранилищем топлива, используемого в автомобиле.
2. Топливные форсунки:
Впрыскивает тонкий туман топлива в камеру сгорания каждого цилиндра или корпуса дроссельной заслонки, в зависимости от конструкции.
Топливные форсунки приводятся в действие топливным насосом, и их работа заключается в распылении топливно-воздушной смеси в камеру сгорания, готовой к воспламенению для подачи мощности на ведущие колеса. Топливные форсунки в основном представляют собой форсунку с прикрепленным клапаном, форсунка создает распыление капель топлива и воздуха (распыление). Это можно рассматривать аналогично дозатору духов или банке с дезодорантом, в принципе распыляющей тонкий туман.
3. Шланг для заливки топлива
Шланг для заливки топлива является основным соединителем от крышки бензобака к топливному баку. Это место, где бензин (или другое топливо) заливается в автомобиль.
4. Крышка бензобака
Крышка бензобака закрывает заправочный шланг и используется для того, чтобы
A) Бензин не выливался из автомобиля, и
B) что топливная система остается под давлением (в автомобилях, использующих системы под давлением).
5. Топливный насос
Топливный насос используется для перекачки топлива из топливного бака через топливопроводы в топливные форсунки, которые впрыскивают топливо в камеру сгорания, чтобы создать процесс сгорания. Существует два типа: механические топливные насосы (используются в карбюраторах) и электронные топливные насосы (используются в электронном впрыске топлива).
• Механические топливные насосы: обычно они приводятся в действие вспомогательными ремнями или цепями от двигателя.
• Электронные топливные насосы: управляются электронной системой впрыска топлива, они обычно более надежны и имеют меньше проблем с надежностью, чем их механические аналоги.
6. Топливный фильтр
Топливный фильтр является ключом к правильному функционированию системы подачи топлива. Это в большей степени относится к инжекторным автомобилям, чем к карбюраторным. Топливные форсунки более подвержены повреждению от грязи из-за их жестких допусков, но в автомобилях с впрыском топлива также используются электрические топливные насосы.
Когда фильтр забивается, электрический топливный насос работает так сильно, чтобы протолкнуть фильтр, что он сгорает. Большинство автомобилей используют два фильтра. Один внутри бензобака и один на линии к топливным форсункам или карбюратору. Если не возникнут какие-либо тяжелые и необычные условия, вызывающие попадание большого количества грязи в бензобак, необходимо только заменить фильтр в магистрали.
7. Топливопроводы
Топливопроводы соединяют все различные компоненты топливной системы.
8. Указатель уровня топлива
Указатель уровня топлива существует как элемент отображения на приборной панели автомобиля. Он предназначен для того, чтобы показать водителю фактическое количество топлива в топливном баке. На старых автомобилях датчики уровня топлива (или связанная с ними часть, передающий блок) часто бывают неточными. Когда вы впервые садитесь за руль своего классического автомобиля, найдите время, чтобы узнать, насколько точна система. Это спасет вас от долгой прогулки до заправки, если у вас кончился бензин!
9. Передающий блок указателя уровня топлива
С точки зрения топливной системы, это может быть вашей самой большой головной болью. Отправляющие устройства, в лучшем случае, имеют ошибочную конструкцию. Как правило, датчик наиболее точен между 1/4 и 3/4 бака газа. Помимо этого, датчик становится все более неточным по мере того, как вы достигаете пределов бака (полного или пустого).
В зависимости от возраста автомобиля, типа карбюратора/впрыска топлива и стандартов выбросов, действующих в то время, он также может иметь:
10.
Возвратные топливопроводы
Как правило, это трубы того же типа, что и основная топливная магистраль. Эти конкретные строки используются для нескольких целей. В первую очередь они используются для возврата излишков топлива в бензобак для рециркуляции. Кроме того, они улавливают пары бензина, которые, возвращаясь в бензобак, охлаждаются и конденсируются обратно в жидкость. В частности, дизельные двигатели с впрыском топлива часто используют топливо в качестве механизма охлаждения топливной форсунки. Они могут рециркулировать значительное количество топлива.
11. Средства контроля паров выбросов
Они часто используются в сочетании с возвратными топливопроводами. Целью этого участка общей системы является обеспечение того, чтобы пары бензина не попадали в окружающий воздух. Если это произойдет, может произойти ряд плохих вещей: 1) сногсшибательный бум воспламенения паров бензина, 2) неприятный запах бензина направляется в салон автомобиля, и 3) это может нанести вред окружающей среде.
12. Регулятор давления топлива
Регуляторы давления топлива в основном используются в автомобилях с впрыском топлива. Впрыск топлива, в отличие от карбюратора, представляет собой систему высокого давления. Регулятор давления топлива обеспечивает поддержание надлежащего давления в системе.
13. Демпфер пульсаций:
Поскольку топливные форсунки быстро открываются и закрываются в такт с циклом ОТТО двигателей, в топливной системе возникают колебания давления. Работа демпфера пульсации заключается в том, чтобы помочь бороться с уровнями давления, уменьшая неравномерность подачи топлива.
ПРИНЦИП РАБОТЫ
Что-то из этого может показаться немного глупым, так как многие компоненты довольно очевидны для всех нас. По сути, как только вы заправляете бак бензином, система «готова». Когда вы заводите автомобиль, топливный насос начинает процесс подачи топлива из топливного бака через топливопроводы и топливный фильтр в систему, которая контролирует подачу топлива/воздуха в двигатель (карбюратор или топливный инжектор).
Топливная система современных автомобилей представляет собой сложную и замысловатую комбинацию компонентов и электроники. Как правило, топливные системы работают следующим образом:
• Топливо подается из топливного бака к топливным форсункам через топливный насос и топливопроводы. Насос обычно располагается рядом с топливным баком или внутри самого бака.
• Топливо, выходящее из топливного бака и топливного насоса, проходит через топливный фильтр, который очищает его и устраняет любые загрязнения. Обычно это встроенная конструкция с высокой пропускной способностью, позволяющая максимизировать скорость потока.
• Топливо проходит по топливопроводам и подается к топливным форсункам. Давление топливных форсунок контролируется регулятором давления.
• Любое неиспользованное топливо, давление которого превышает норму, возвращается по топливопроводам обратно в топливный бак.
Карбюраторные двигатели
Топливная система для этого типа двигателя обычно представляет собой систему низкого давления.
Если автомобиль оснащен механическим топливным насосом, скорость подачи топлива определяется количеством оборотов двигателя (об/мин). Чем быстрее движется автомобиль (или набирает обороты), тем больше движение топливного насоса и общий объем подаваемого топлива. Если автомобиль оснащен электрическим топливным насосом, общий процесс такой же, но для обеспечения подачи соответствующего количества топлива необходим ограничитель. Это может быть регулятор давления, переливная система с обраткой или специальный механизм автомобиля.
Двигатели с впрыском топлива
После запуска автомобиля при условии, что крышка бензобака установлена и закрыта правильно, в системе создается давление. Ваш современный автомобиль, вероятно, инжекторный. Вы когда-нибудь замечали выпуск воздуха, когда вы добавляете бензин? Это автомобиль, сбрасывающий давление в системе. Электрический топливный насос непрерывно качает бензин, обеспечивая правильный уровень давления в системе. В дополнение к обычной подаче топлива, оно также проходит через регулятор давления, который обеспечивает правильное давление топлива в точке форсунки, чтобы количество топлива, впрыскиваемого в двигатель, было соответствующим.
В зависимости от года выпуска и рассматриваемого транспортного средства уровень технологии, управляющей системой, может быть простым управлением типа проводки или компьютером.
СИМПТОМЫ
Основными признаками износа или ухудшения состояния топливной системы любого типа являются:
• Затрудненный запуск двигателя
• Медленный или неустойчивый разгон
• Глохание во время движения
• Прерывистая потеря мощности
• Проверка
• Неровная работа двигателя на холостом ходу
• Чрезмерная дымность двигателя
• Заметный запах топлива
• Снижение расхода топлива
КОНТРОЛЬ ВЫБРОСОВ
Средства контроля выбросов являются дополнением к базовой топливной системе и различаются по сложности в зависимости от года выпуска, автомобиля и правовых мер контроля, действующих на момент производства. По сути, они обеспечивают подачу соответствующего количества топлива, возврат избытка топлива в бензобак и предотвращение выхода вредных паров из системы.
