Реле контроля исправности ламп ВАЗ 2114: устранение поломки

Автомобили ВАЗ 2115 и 2114 оснащаются современным оборудованием, которое позволяет контролировать исправность всех систем и агрегатов этих марок. Чтобы осуществить ремонт временно вышедших из строя лам этих моделей, не обязательно ехать на СТО, а можно обзавестись нехитрым инструментом, и знаниями где располагается реле по контролю исправности ламп автомобиля ВАЗ 2114 и 2115, и починить неисправность самостоятельно.

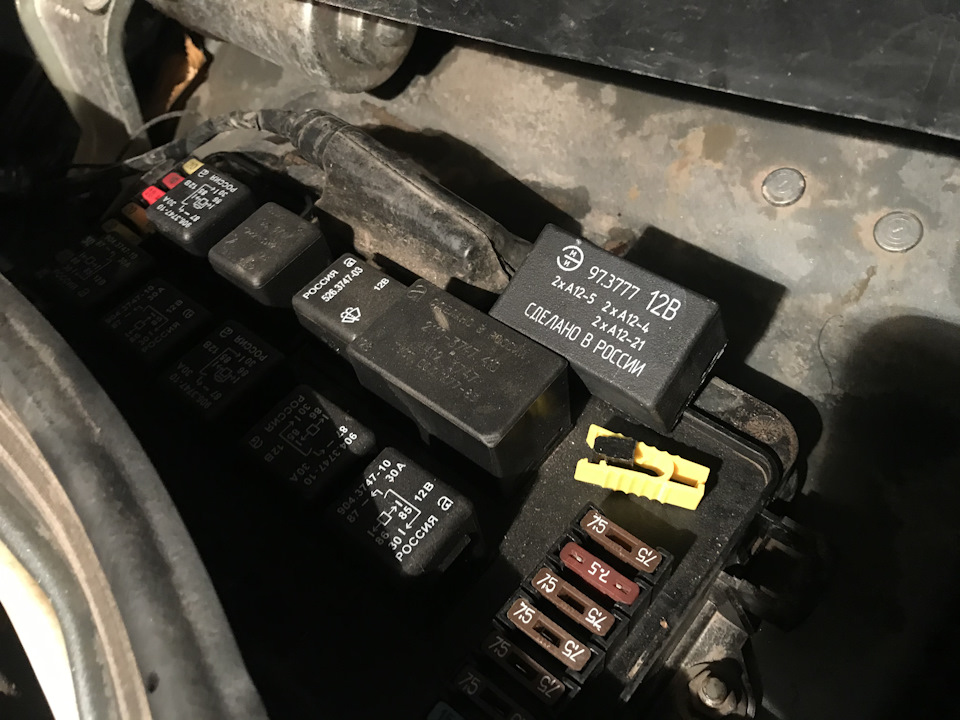

В моторном отсеке автомобилей ВАЗ 2114 и 2115 располагается монтажный блок. Его место расположения можно увидеть на данном фото № 1

Производители ВАЗ разместили в нем различные реле, а также предохранители, которые отвечают за работу и контроль исправности не только приборов освещения, габаритов, поворотов автомобиля, освещения салона, а также стеклоочистители.

Для того чтобы открыть этот монтажный блок, необходимо отсоединить от него два зажима, как показано на фото, и снять специальную предохранительную крышку.

Сделать это можно с помощью плоскогубцев, или других приспособлений, но данные зажимы лучше не повреждать.

Фото 2

Если необходимо произвести ремонт или замену некоторых деталей (например, предохранителей), то сам блок лучше отсоединить от тока. Для этого он отключается от аккумулятора, то есть снимаются клеммы, а затем его нужно отсоединить от подключенных к нему проводов. Они располагаются в специальном штекере, который легко отделяется от самого блока. Только после этого можно производить ремонт.

После этих манипуляций, перед владельцем ВАЗ откроются предохранители, которые имеют специальные обозначения, а также несколько реле, и те которые отвечают за контроль исправности ламп автомобиля ВАЗ. Если к автомобилю есть техническая документация, то на рисунке данные реле контроля исправности ламп будет иметь на себе специальные обозначение. Когда техническая документация, по каким-либо причинам отсутствует, тогда необходимо внимательно посмотреть на предоставленное фото.

Фото № 3

На нем, данные реле обозначены следующим образом:

• К4, оно отвечает за исправность ламп сигнализирующих стопсигнал, а также огней габаритов автомобиля;
• К8 отвечает за исправность включения ламп дальнего света автомобиля;
• К9 отвечает за исправность по включению ламп ближнего света машины.

Так что в случае возникновения проблем, водитель должен знать, какое реле за что отвечает. Они имеют специальные обозначения, как указано на фото № 3.

Также в этом монтажном блоке располагаются предохранители, которые отвечают за функции ламп ВАЗ, и имеют сопротивление рассчитанное на определенную силу тока, и в случае перенапряжения, или технической неисправности дают сигнал на реле, которое, в свою очередь выводит его на приборную доску.

Расположение данного блока на вышеуказанных моделях автомобилей не меняется, но в некоторых модификациях или годах выпуска, может быть изменено место расположения предохранителей и непосредственно реле, которые отвечают за выполнение тех или иных контрольных функций.

Именно с этого блока и идут все сигналы, на приборную доску которые сообщают водителю о той или иной неисправности лампочек машины.

Важно знать, что некоторые автомобили не оборудуются такими реле. Но если внимательно присмотреться и разобрать приборную панель, то можно найти дополнительный провод, ведущий из монтажного блока, куда, по желанию владельца авто можно установить реле самостоятельно. После такого монтажа, на приборной доске появится световой сигнал, который будет сигнализировать о неисправности светового оборудования.

Предохранители, отвечающие за контроль ламп автомобиля ВАЗ

Несмотря на наличие в монтажном блоке специальных реле, также водитель должен обратить внимание и на маркировку предохранителей, которые отвечают за контроль осветительных приборов. В некоторых случаях, именно из-за их перегорания, реле начинает подавать сигналы неисправности ламп.

F 1 -10 ампер – отвечает за осветительные фонари задних противотуманок, и сигнализатор их включения;

F 8 -7. 5 ампер – он отвечает за работу правой противотуманной лампы;

F 9 -7.5 ампер – он отвечает за работу левой противотуманной лампы;

F 12 -7.5 ампер – данный предохранитель отвечает за работу ближнего света правой фары машины;

F 13 -7.5 ампер – данный предохранитель отвечает за работу ближнего света левой фары машины;

F 14 -7.5 ампер – данный предохранитель отвечает за работу дальнего освещения левой фары машины, а также за сигнализатор ее включения;

F 15 -7.5 ампер – данный предохранитель отвечает за работу дальнего освещения правой фары машины, а также за сигнализатор ее включения.

Эти предохранители имеют четкую маркировку, которую можно также посмотреть на фото № 3, и отвечают за исправность не только самого прибора, но и электрической цепи. Поэтому в случае обнаружения каких-либо неполадок, в лампах, то прежде всего необходимо обратить внимание на предохранители.

Как было указано выше, в некоторых модификациях, и в зависимости от годов выпуска авто, место расположения и некоторая маркировка может быть изменена. Но при покупке автомобиля, в комплект входит техническая документация, где все расписано, но на случай если она отсутствует, тогда можно воспользоваться фото, которые имеются в данной публикации.

Их монтаж производится легко. Дело в том, что в блоке, где они располагаются, имеется специальный ключ, с помощью которого и можно легко снять все предохранители, а на место они ставятся легким надавливанием на них.

Фото 4

Для того чтобы снять и поставить на место реле контроля, также не нужно прилагать больших усилий. В своем основании они имеют вилку, и если взяться рукой за него, и с небольшим усилием потянуть вверх, то оно легко снимется. Аналогичным образом его можно поставить на место.

Важно знать, что в случае тюнинга автомобиля, а именно добавления к фарам светодиодов, может возникнуть ситуация, что все предохранители, к которым они будут подключены начнут перегорать. В таком случае специалисты рекомендуют заменить их на резисторы. О том, какой резистор лучше подойдет, нужно спросить у специалиста, у которого приобретаются сами диоды. Установка самого резистора не составит большого труда, так как его монтаж происходит по принципу установки и снятия предохранителя.



Типичные неисправности ламп автомобиля ВАЗ и их устранение

Одна из самых распространенных проблем, это перегорание нити накаливания. В таком случае электрическая цепь разомкнута, и предохранитель подает на реле соответствующий сигнал, а оно в свою очередь выводит его на приборную доску. Для устранения данной неполадки необходимо заменить лампочку.

Вторая проблема, это нарушение самой электрической цепи. Тут может быть несколько причин.

1. Нарушены контакты проводов (произошло их окисление), ведущие к предохранителям или реле. Для устранения данной поломки нужно отсоединить их и хорошо зачистить.


2. Произошел разрыв самого провода, либо его соединения с контактом. Для этого провод необходимо заменить, либо спаять, и не забыть при этом, хорошо заизолировать место спайки изолентой.
3. Следующая проблема, это отсырение проводов, или мест их соединений с приборами. Чтобы устранить такую проблему необходимо удалить отсыревшие части, либо полностью заменить проводку, а места соединений хорошо заизолировать, чтобы впоследствии влага туда не попадала.
4. Бывают ситуации, когда все оборудование, в том числе и лампы исправны, но на панель приборов подается противоположная информация. В данном случае, лучше снять торпедо, и проверить подключение контактов к сигнальным индикаторам. Панель снимается легко, с помощью крестообразной отвертки. Но это нужно делать аккуратно, чтобы ее не поцарапать. Чтобы устранить такую проблему достаточно хорошо зачистить контакты, а те которые оторвались от проводов припаять и хорошо заизолировать.
5. Ну и последняя причина, частое перегорание предохранителей или самого реле. Для решения данной проблемы необходимо проверить силу тока в цепи. Если она превышает допустимую, значит идет короткое замыкание в самой цепи или приборе освещения. В таком случае рекомендуется заменить прибор. В некоторых случаях, проблема может быть в том, что в сеть дана дополнительная нагрузка, например подключены диодные лампы. Для решения данной проблемы, лучше заменить предохранители на резисторы.

При других, более серьезных проблемах, лучше обратится к специалистам, которые должны провести серьезную диагностику работы реле по контролю за лампами автомобиля, дабы избежать сильного замыкания в электроцепи автомобиля, и последующего его возгорания. Особенно необходимо обращать внимание на плохую работу приборов после тюнинга авто, так как в большинстве случаев нагрузки на сеть возрастают, за счет добавления дополнительного энергопотребляющего светового оборудования (диоды, более мощные лампы дальнего света).

Реле, которое отвечает за контроль исправности ламп автомобилей ВАЗ, находится в монтажном блоке в моторном отсеке. Оно имеет свою маркировку и обозначения, и отвечает за информирование водителя о наличии неисправностей ламп авто.

Реле и предохранители ВАЗ 2114 (1.

5 и 1.6, 8 и 16 клапанов): схемы блоков

Схемы предохранителей и реле подходят на модификаций:

• ВАЗ 2114 хетчбек

Объемы:

• ВАЗ 2114 1,5 8 клапанный инжектор
• ВАЗ 2114 1,6 8 клапанный инжектор
• ВАЗ 2114 1,6 16 клапанный инжектор

Года выпуска

2001

2002

2003

2004

2005

2006

2007

2008

2009

2010

2011

2012

2013

Где находятся предохранители и блок на ВАЗ 2114?

Блок предохранителей установлен в монтажном блоке 3 вместе с реле 2 разного назначения. Блок расположен в коробке воздухопритока с левой стороны автомобиля. Монтажный блок сверху закрывается крышкой 4.

Схема реле и предохранителей ВАЗ 2114 под капотом

Реле ВАЗ 2114

Обозначение	Применение
К1	Реле включения электровентилятора системы охлаждения двигателя
К2	Реле-прерыватель аварийной сигнализации и поворотников
К3	Реле стеклоочистителя лобового стекла
К4	Реле контроля исправности ламп
К5	Реле стеклоподъемников
К6	Реле включения звуковых сигналов
К7	Реле электрообогрева заднего стекла
К8	Реле дальнего света фар
К9	Реле ближнего света фар

Предохранители ВАЗ 2114

Номер предохранителя и ее ампераж	Защищаемые цепи
F1 (10 А)	Электродвигатели очистителей фар (в момент включения) Электродвигатель омывателя фар
F2 (10 A)	Указатели поворота, реле-прерыватель указателей поворота и аварийной сигнализации ( в режиме аварийной сигнализации)
F3 (10 A)	Плафон освещения салона. Плафон индивидуального освещения  салона.  Плафон  освещения  багажного  отделения. Лампы  стоп-сигнала.  Реле  контроля  целостности  ламп. Маршрутный компьютер.
F4 (20 A)	Патрон  подключения  переносной  лампы.  Реле  обогрева заднего  стекла  (контакты).  Элемент  обогрева  заднего стекла
F5 (20 A)	Звуковой  сигнал.  Реле  звукового  сигнала.  Электродвигатель вентилятора системы охлаждения
F6 (30 A)	Электростеклоподъемники.  Реле  включения  электростеклоподъемников (контакты)
F7 (30 A)	Электродвигатель отопителя. Электродвигатель омывате- ля  ветрового  стекла.  Электродвигатели  очистителей  фар (в режиме работы). Предохранитель прикуривателя
F8 (7,5 A) F9 (7,5 A)	Правая противотуманная фара Левая противотуманная фара
F10 (7,5 A)	Выключатель освещения приборов. Лампы освещения но- мерного знака. Подкапотная лампа. Лампы подсветки выключателей,  приборов,  прикуривателя,  рычагов  управления отопителем. Лампы габаритных огней по левому борту. Контрольная лампа включения габаритных огней
F11 (7,5 A)	Реле контроля целостности ламп. Лампы габаритных огней по правому борту
F12 (7,5 A)	Лампа ближнего света (правая фара)
F13 (7,5 A)	Лампа ближнего света (левая фара)
F14 (7,5 A)	Лампа дальнего света (левая фара) и контрольная лампа включения дальнего света фар
F15 (7,5 A)	Лампа дальнего света (правая фара)
F16 (15 A)	Комбинация  приборов.  Указатели  поворота,  реле-прерыватель указателей поворота и аварийной сигнализации (в режиме аварийной сигнализации). Контрольная лампа аварийного давления масла. Обмотка возбуждения генератора (в режиме пуска двигателя)

Цепи, защищаемые плавками предохранителя

Предохранитель		Защищаемая цепь
Верхний (15 А)		Реле электробензонасоса (контакты), электробензонасос, форсунки
Средний (15 А)		Реле включения электровентилятора (обмотка), клапан продувки адсорбера*, датчик расхо- да воздуха, датчик скорости, датчик кислорода* (подогрев)
Нижний (15 А)		Электронный блок управления, модуль зажигания
Навесной – входит в состав жгута проводов	8А 16А 16А	Реле заднего противотуманного огня, задний противотуманный огонь Элемент обогрева сидений Блок управления блокировки дверей, моторедуктор блокировки дверей

→ Выбери лучшее ОСАГО у всех страховых на Сравни. ру! Вы сможете сэкономить до 3 000 ₽

→ Карта для автомобилистов Tinkoff Drive! Бонусы: 10% от покупок на любых АЗС, 5% за автоуслуги (мойка, автосервис, парковка). От 0 ₽ в месяц — стоимость обслуживания.

Блок предохранителей ваз 2109, блок предохранителей ваз 2109 Карбюратор, блок предохранителей ваз 2109 инжектор, старый блок предохранителей ваз 2109, блок предохранителей ваз 2109, замена блока предохранителей ваз 2109. Расшифровка блока предохранителей ваз 2109 старого образца и нового образец. Установка блока предохранителей ваз 2109, расшифровка. Замена предохранителей.

Блоки предохранителей, которые устанавливаются на ВАЗ 2109, предназначены для объединения электропроводки. Основная задача БП – предотвратить электрооборудование, установленное в автомобиле.

Содержание

• Монтажные блоки предохранителей ваз 2109 карбюратор и ваз 2109 инжектор, есть ли разница
• Блок предохранителей ваз 2109 где находится
• блоки предохранителей ваз 2109 (выпуск до 1998) и ваз 2109 (выпуск после 1998) , в чем разница
• Монтажный блок предохранителей ваз 2109 старого образца, расшифровка предохранителей
• Монтажный блок реле ваз 2109 старого образца, расшифровка
• Монтажный блок предохранителей ваз 2109 нового образца для карбюраторных и инжекторных двигателей, расшифровка
• Блок монтажный реле ваз 2109 новый образец, расшифровка
• Где находится схема предохранителей
• Как понять что предохранитель заблокирован
• Безопасность при напряжении
• Демонтаж и замена предохранителей своими руками (подробно)

Монтажные блоки предохранителей ваз 2109 карбюратор и ваз 2109 инжектор, есть ли разница

Если говорить о блоках предохранителей, то фактор системы впрыска топлива (инжектор или карбюратор) не играет совершенно никакой роли. БП будет отличаться только годом ТС. То есть монтажные блоки инжектора и карбюратора одинаковые.

Блок предохранителей ВАЗ 2109 где находится

Нужный блок находится под капотом напротив водительского места по факту под лобовым стеклом.

Блоки предохранителей ВАЗ 2109 (выпуск до 1998 года) и ВАЗ 2109 (выпуск после 1998 года), в чем разница

Весь модельный ряд ВАЗ 2109 можно разделить на две категории — выпускаемые до 1998 года и выпущенные после 1998 года старые автомобили комплектуются БП с маркировкой 17.3722. Такой блок предохранителей состоит из инженерной платы и корпуса. Реле припаяны к плате, проводам и предохранителям. Об обновленных версиях «девятки», которые выпускались после 1988, БП с маркировкой 2114-3722010-60. Здесь уже смотрим предохранители.

BP 17.3722

Различия между старой и обновленной версиями следующие:

• Элементы монтажного блока маркируются по-разному.
• Разное количество предохранителей.
• В новом блоке нет реле времени омывателя заднего стекла и реле двигателя вентилятора системы охлаждения.

Установка блока предохранителей ВАЗ 2109 старого образца, расшифровка предохранителей

Защищенная цепь	Мощность тока	Номер предохранителя
Запасной	10А.	Ф1.
Контрольная лампа аварийки, прерыватель сигнализации, указатели поворотов	10А.	Ф2.
Зажим подсветки салона, стоп-сигналы Задние фары	10А.	Ф3.
Прикуриватель, розетка для переноски, активация обогрева заднего стекла, компонент обогрева заднего стекла	20А.	Ф4.
Клаксон	20А.	Ф5
Запасной	30А.	F6.
Короб бандативной подсветки, контрольная лампа обогрева заднего стекла, реле включения обогрева заднего стекла, реле включения электровентилятора радиатора, электродвигатель омывателя ветрового стекла, электродвигатель вентилятора печки	30А.	F7.
Запасной	7,5А.	Ф8.
Запасной	7,5А.	F9.
Фара габаритная левая	7,5А.	Ф10
Фара габаритная правая	7,5А.	Ф11
Фара среднего света	7,5А.	Ф12.
Фара левая левая	7,5А.	Ф13
Фара дальнего света, индикатор включения дальнего света	7,5А.	Ф14
Фара дальнего света правая	7,5А.	Ф15
Вольтметр, контрольная лампа резерва топлива, указатель уровня топлива, указатель температуры охлаждающей жидкости, лампа стояночного тормоза, давление масла, указатели поворота, реле стеклоочистителя, фонари заднего хода, задний фонарь	15А.	Ф16

Блок монтажный реле ВАЗ 2109 старого образца, расшифровка

Функции	Номер реле
Компоненты для очистки передней оптики	1
Двигатель заднего стекла	2
Световая сигнализация и поворотные сигналы	3
Стеклоподъемник	4
Определяет характеристики лампы	5
Система обогрева заднего стекла	6
Дальний свет	8
Средние фары	9
Вентилятор охлаждения двигателя	11
Клаксон	12

Монтажный блок предохранителей ВАЗ 2109 нового образца для карбюраторных и инжекторных двигателей, расшифровка

Новый BP

Защищенная цепь	Номинальный ток	Номер предохранителя
Запасной	8А.	1
Запасной	8А.	2
Запасной	8А.	3
Электрическая плита и выключатель печки, реле вентилятора радиатора	16А.	4
Выключатель стояночного тормоза, лампа стоп-сигнала, датчик и датчик давления масла, датчик температуры, датчик температуры охладителя, датчик уровня топлива, датчик уровня топлива, сигнал топлива, вольтметр, тахометр, лампа заднего хода, задняя оптика, поворот Поворот Контрольные и сигнальные лампочки, переключатель, переключатель поворотного сигнала	3А.	5
Зажим подсветки салона и выключатель стоп-сигнала	8А.	6
Лампа и выключатель дальнего света, световой блик, лампочка освещения прикуривателя и отопителя, контрольная лампа габаритов, лампочки освещения	8А.	7
Электродвигатель вентилятора радиатора, Klaxon	16А.	8
Лампа левого габарита, лампочка заднего левого габарита	8А.	9
Лампа правого габарита, лампа заднего правого габарита, выключатели контрольной лампы и противотуманок	8А.	10
Лампы указателей поворотов, выключатель и switter switter, чек лампочка в аварийном режиме	8А.	11
Гнездо для переноски лампы, прикуривателя	16А.	12
Дальний свет (правая фара)	8А.	13
Дальний свет (левая фара), Дальний свет управления оптикой	8А.	14
Ближний свет (правая фара)	8А.	15
Ближний свет (левая фара)	8А.	16

Монтажный блок реле ВАЗ 2109 нового образца, расшифровка

Функции	Номер реле
Двигатель заднего стекла	К1.
Световая сигнализация, лампы поворотников	К2.
Стеклоочиститель	К3.
Габариты и лампы стоп сигналов	К4.
Фары дальнего света	К5.
Омыватель оптики	К6.
Блоки питания двигателя	К7.
Клаксон	К8.
Вентилятор системы охлаждения	К9.
Обогрев заднего стекла	К11.
Ближний свет	К12

Где схема предохранителей

Схема предохранителей нанесена на противоположную сторону пластиковой крышки, которая закрыта блоком.

Как понять, что предохранитель заблокирован

Выход предохранителя можно определить по расплавленной нити — плавкий элемент плавится и замыкает контакты, не позволяя электрооборудованию пострадать от сильного напряжения.

Безопасность на растяжение

Обязательно отключите минусовую клемму от аккумулятора.

Демонтаж и замена предохранителей своими руками (подробно)

Заказ работ:

1. Уложить монтажный блок. Сверху закрывается пластиковой крышкой. Снимите его, просто сдвинув зажимы по бокам.
2. Посмотрите на электричество, которое находится на крышке, здесь указано расположение предохранителей и реле. Найдите нужный предмет.

3. Удалите предохранитель с помощью щипцов, которые имеются в каждом монтажном блоке. Не рекомендуется удалять предохранители вручную. Реле убрать небольшими качаниями вниз-вверх.

4. Замените перегоревший элемент и закройте крышку.

Сопутствующие материалы

• Печка 2110, плохо греет печка 2110, система отопления ваз 2110, ремонт системы отопления ваз 2110 своими руками
• печка ваз 2114 дует холодным воздухом, печка 2114, плохо греет печка ваз 2114, устройство и ремонт отопления ваз 2114 своими руками, снятие печки ваз 2114
• Как подчинить машину. Как поставить домкрат. Виды домкратов для автомобилей.
• Катализатор выхлопных газов автомобиля, неисправный катализатор, плюсы и минусы катализатора, как поменять катализатор на самолёте
• Печка дует холодным воздухом ваз 2114, плохо дует печка ваз 2114, почему плохо дует печка ваз 2114
• Как узнать владельца автомобиля по номеру его машины, проверить машину по номеру машины ГИБДД, проверить машину по госномеру машины бесплатно
• Как выбрать б/у шины, Полезные советы
• Зимняя автомобильная дорога, давление в шинах легкового автомобиля зимой, хороший аккумулятор для автомобиля зимой, прогревать ли машину зимой
• Зимой машина плохо заводится. Как сделать машину зимой, нужно ли прогревать машину зимой, полезные советы
• Машины экономного расхода топлива, самый экономичный расход автомобиля
• Марки шин для легковых автомобилей, маркировка автомобильных шин, остаточный протектор легковых шин, как подобрать шину по марке автомобиля, рисунок протектора автомобильной шины
• Рабочая эксплуатация коробки передач, работа сцепления механической коробки передач, вождение с механической коробкой передач, полезные советы
• Задняя балка пежо 206 седан, устройство задней балки пежо 206. Задняя балка пежо 206 Неисправность, ремонт задней балки пежо 206
• Дизельное топливо зимой, присадка к дизтопливу зимой, как выбрать лучшую дизтопливо
• Дизель зимой не заводится. Как завести дизель зимой, подогрев дизеля зимой.
• Японские шины бриджстоун, зимние шипованные шины бриджстоун, марка шин бриджстоун
• Расшифровка маркировки шин для легковых автомобилей, маркировка дисков, как правильно подобрать шины на диски
• Дизель зимой, запуск дизеля зимой, какое масло заливать в дизель зимой, полезные советы
• Светодиодная подсветка автомобиля, подсветка днища автомобиля, подсветка ног в автомобиле, подсветка в двери автомобиля, подсветка автомобиля в порядке
• Восстановленные шины, шина автобуса, восстановленный протектор шины, можно ли их использовать
• Выбираем зимнюю резину, какая зимняя резина, какое давление в зимней резине нужно маркировать на зимней резине, как правильно выбрать зимнюю резину, лучшая зимняя резина 2019
• Рейка рулевая рейка, стук рулевой рейки, причины стука и ремонт рулевой рейки своими руками
• Бескамерные автомобильные шины, комплект для ремонта бескамерных шин, ремонт бескамерной шины своими руками
• Русские шины, Русские шины Зимние, Всесезонные российские шины, Воронежские шины АМТЕЛ, Шины «Матадор Омск Шина», Кама-шины автобус мирового уровня
• Как открыть машину без ключа.
