Замена ремня ГРМ на ВАЗ 2109, 21099 (снятие, совмещение меток, установка нового ремня)

Автор Павел Александрович Белоусов На чтение 5 мин. Просмотров 932

Содержание

1. Подготовительные работы
2. Совмещение меток
3.  Установка ремня
4. Обратная сборка
5. Видео: Замена ремня ГРМ ВАЗ 21099, 2109

Газораспределительный механизм (ГРМ) двигателя внутреннего сгорания согласовывает работу клапанов и поршней и приводится в движение специальным ремнем или цепью. Замена ремня ГРМ ВАЗ 2109 и ВАЗ 21099 делается каждые 30-40 тыс. км, что позволит минимизировать вероятность его разрыва во время эксплуатации. Многие владельцы обращаются на специализированные СТО, но,  благодаря ремонтопригодности и простоте конструкции этих моделей, замену можно сделать самостоятельно.

Подготовительные работы

Чтобы заменить ремень ГРМ, требуется провести подготовительную работу, чтобы добраться до него. Для этого поднимаем капот и снимаем патрубок воздушного фильтра, открутив крепления удерживающего хомута ключом. Далее снимается защитный кожух ремня, для чего нужно раскрутить три болта, которые его удерживают. Делается это обычным рожковым ключом. В открывшемся пространстве будет виден ремень ГРМ, который и требуется заменить.

Предварительно снимается переднее правое колесо и защита под ним, чтобы добраться до шкива коленчатого вала, который приводит в движение газораспределительный механизм посредством ремня. В кабине ставим рычаг в положение четвертой передачи и просим помощника нажать на педаль тормоза. Головку на 19 устанавливаем на длинный вороток, чтобы было удобно добраться до шкива коленвала, который отворачиваем, для чего придется приложить определенные усилия. После того как болт сорван, можно ставить нейтральную передачу и не удерживать педаль тормоза.

Важная особенность! Чтобы заменить ремень ГРМ на инжекторном двигателе ВАЗ 2109 8 клапанов или аналогичной модели ВАЗ 21099, при снятии шкива коленчатого вала необходимо придерживать маховик, что лучше всего делать отверткой. Иначе он будет проворачиваться вместе со шкивом. В карбюраторных двигателях этой проблемы нет, шкив удерживается самостоятельно.

Сверху  из открытого капота ослабляется гайка, удерживающая натяжение ремня генератора, это лучше делать при помощи специального карданчика, на который насадить головку ключа. Шкив генератора пододвигается таким образом, чтобы можно было без помех снять ремень. После этого снимают шкив коленчатого вала, чтобы была видна шестерня.

Совмещение меток

Чтобы двигатель после замены заработал, требуется выставить метки ГРМ. В случае, если ролик натяжителя ремня шумит, его лучше заменить. Хотя лучше делать это в любом случае, чтобы на протяжении срока эксплуатации ремня не возникло проблем. Но если такой возможности нет, ключом на 17 отпускается удерживающая его гайка, чтобы ослабить натяжение для последующего снятия ремня. На основной звездочке распределительного вала находим метку и совмещаем ее с меткой на крышке. Для совмещения меток откручиваем болт, удерживающий звездочку распредвала, совмещаем метки ремня ГРМ, после чего снова затягиваем ее.

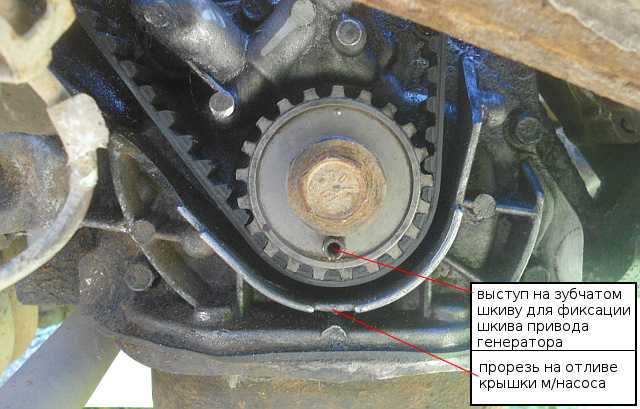

После этого совмещаем метки на коленвале. Для этого находим ложбинку на корпусе в районе масляного насоса и точку на шестерне коленвала. Надеваем шкив на шестерню и проворачиваем его руками до тех пор, пока метки не совпадут. Сделать это просто, для проворачивания шкива достаточно силы рук.

Иногда метки на коленвале не видно, тогда после совмещения меток на  распределительном вале требуется проследить, чтобы совпадала риска на маховике и выемка на кожухе. Для этого предварительно нужно снять специальную заглушку, после чего будут видны эти метки. При их несовпадении, после замены ремня ГРМ двигатель не заведется, а если заведется, то будет работать нестабильно, с перебоями. Поэтому данный этап важен для успешного ремонта и последующей эксплуатации автомобиля.

 Установка ремня

При совпадении меток распределительного и коленчатого валов нужно поставить новый ремень ГРМ. Если на ремень нанесены маркировки или надписи, их нужно сориентировать по часовой стрелке, также нужно сориентировать стрелки, если они нанесены на ремень. Перед этим снимается старый ремень, если он целый, осмотрев его, можно убедиться, что он растрескался и его эксплуатация опасна.

Сначала ремень устанавливают на шестерню коленчатого вала, а затем, с легким усилием на звездочку распределительного вала. При установке он должен огибать приводящую звездочку и натягивающий ролик, делая зигзаг.

Проверка натяжения ремня ГРМ делается посредством регулировки натяжного ролика, который лучше заменить при установке нового ремня. Это делается специальным ключом, если его нет, в отверстия вставляются болтики или штифты длиной 40-50 мм, которые подходят по диаметру. Между ними вставляется отвертка и, проворачивая ролик, натягивается ремень. Он должен быть достаточно тугим, но от среднего усилия руки поворачиваться на 90°, если перетянуть, он будет быстро изнашиваться. После этого гайка натяжного ролика надежно затягивают.

Обратная сборка

Далее все собирается в обратном порядке. Сначала ставят шкив коленчатого вала. Чтобы затянуть болт, снова устанавливают четвертую скорость и выжимают педаль тормоза, после чего болт затягивается головкой с большим усилием при помощи ворота.  Устанавливается на место ремень генератора, шкивы разводятся при помощи трубы, ворота или небольшой монтировки. Это нужно для хорошего натяжения генераторного ремня, после чего затягивается гайка при помощи ключа с карданчиком. Процедура подтягивания несколько раз повторяется. Этот ремень должен быть натянут очень туго и практически не прогибаться от усилия руки.

Видео: Замена ремня ГРМ ВАЗ 21099, 2109

После этого ставится на место защита ремня ГРМ, для чего потребуется установить ее на посадочное место и снова затянуть три болта. Ставится на место воздухозаборник и закрепляется хомутом. Металлическая и пластиковая защита устанавливается на место и крепится снятое колесо, машина снимается с домкрата. После этого можно запускать двигатель. Он заведётся без проблем, его работа должна быть устойчивой, без перепадов и посторонних звуков. Это будет возможным только тогда, когда все метки совпадут, а ремень будет натянут с достаточным усилием.

Как показывает опыт, замену ремня ГРМ на ВАЗ 21099 и 2109 можно сделать самостоятельно, не обращаясь к профессионалам на СТО, особенно, если это плановая замена и ремень перед заменой остался целым. Для этого не нужен специнструмент, достаточно набора головок с воротами и рожковых ключей, обычной плоской отвертки, чтобы сделать все самому.

Если же по недосмотру или вследствие брака ремень ГРМ разорвался, то после его замены двигатель все равно может не завестись, поскольку ему потребуется ремонт и здесь без профессионалов не обойтись.

Печать

	Реставратор для пластика и кожи 5 минут и салон авто как новый.  Посмотрите фото до и после		1490 р.
	Набор для ремонта стекла Ремонт стекла авто своими руками. Спасает от трещин и сколов.		1690 р.
	Зеркало видеорегистратор Vehicle Blackbox DVR видеорегистратор + зеркало заднего вида + камера заднего вида + датчик движения + технология Dual cam + G-Sensor…		1990 р.
	Зеркало — бортовой компьютер 12в1 — видеорегистратор, GPS-навигатор, камера, интернет, радар, FM, G-sensor…		1990 р.
	Авточехлы из экокожи Салон будет как новый! Легко чистятся, не трутся, не рвутся.		3990 р.

Замена ремня ГРМ на ВАЗ-2112 16 клапанов: фото, видео

Ремень ГРМ (газораспределительного механизма – прим.), выполняет очень важную роль в любом транспортном средстве, и ВАЗ-2112 не стал тому исключением. На 16-ти клапанном моторе ВАЗовского семейства обрыв этого элемента в некоторых случаях может негативно сказаться на состоянии всего двигателя в целом, так как это приводит к загибу клапанов и дорогостоящим ремонту и замене. Поэтому менять ремень ГРМ следует в срок, а если на нём появились трещины, потёртости, то дожидаться его окончания вовсе не стоит. Ниже мы расскажем вам, как провести самостоятельную замену ремня ГРМ на 16-ти клапанном двигателе ВАЗ-2112 своими руками.

На видео рассмотрен процесс замены ремня ГРМ на ВАЗ-2112 во всех подробностях, смотрите:

Содержание

• 1 Зачем нужен ремень ГРМ?
  • 1.1 Как выбрать ремень ГРМ?
• 2 Подготовительные работы
  • 2.1 Инструменты для работы
  • 2.2 Пошаговый порядок работ по замене

Зачем нужен ремень ГРМ?

Во всех автомобилях ремень ГРМ выполняет роль связующего элемента между распределительным и коленчатым валом. Ведь как известно во время работы, коленвал вращается за счёт работы поршневой группы, а для того, чтобы распределительный вал мог открывать клапана в верхней точке, необходима синхронизация их движения. Этой работой и занимается ремень ГРМ. Иными словами, при отсутствии такого звена, двигатель просто не тронется с места. Поэтому, очень важно поддерживать его в отличном, рабочем состоянии и вовремя производить замену.

Как выбрать ремень ГРМ?

Полный комплект от Gates — ремень ГРМ и ролики, осталось только выбрать помпу

Какой ремень ГРМ выбрать? У какого срок эксплуатации больше? Этими и многими другими вопросами задаются многие владельцы ВАЗ-2112 во время выбора нового ремня ГРМ. Безусловно, что в магазинах есть большой выбор ремней, и продавец подберёт вам его исходя из ваших параметров, ориентируясь лишь на изготовителя.

Среди российских производителей у владельцев ВАЗ-2112, согласно отзывам большинства форумов лидирует ремень ГРМ – ОАО БРТ «Балаково». Далее с большим отставанием автолюбители выбирают ремни от «Gates» и «Bosch». Однако последний, не отличается стабильностью, ведь его обрыв может произойти как на 5-ти тысячном пробеге, так и на 20-ти.

Кроме этого, существуют усиленные варианты от вышеназванных производителей.

Подготовительные работы

Перед тем как приступить к работе, ознакомьтесь со схемой системы ГРМ, расположении меток на распределительном и коленчатом валу.

Так выглядит подробная схема ремня ГРМ.

Схема: 1. Шкив коленчатого вала. 2. Зубчатый ремень ГРМ. 3. Шкив водного насоса. 4. Натяжной ролик. 5. Шкив распредвала впускных клапанов. 6. Верхняя защитная крышка ремня ГРМ. 7. Шкив распредвала выпускных клапанов. 8. Диск синхронизации датчика фаз. 9. Опорный ролик.

Подробнее о схеме двигателя здесь.

А – Метка ВМТ на шкиве коленвала. В – Метка на крышке масляного насоса. С – Установочная метка на защитной крышке. D – Метка на шкиве распредвала выпускных клапанов. E — Метка на шкиве распредвала впускных клапанов. F — Установочная метка на защитной крышке.

Инструменты для работы

Для проведения всех работ вам понадобится:

• Новый ремень ГРМ для 16-ти клапанного двигателя ВАЗ-2112.
• Торцевая головка на «10» и «17».
• Ключ на «17».
• Отвёртка.
• Ключ для натяжного ролика.

Пошаговый порядок работ по замене

1. Первым делом после открытия капота, снимаем минусовую клемму с аккумуляторной батареи.
2. Далее снимаем защитный кожух ремня ГРМ, открутив 6 болтов при помощи головки на «10».

   Ремень ГРМ без кожуха.

3. Снимает фишку от датчика коленчатого вала. Подробнее о всех датчиках на ВАЗ-2112.

   Очищаем датчик от грязи и демонтируем его.

4. Откручиваем один болт, который фиксирует его и демонтируем датчик.
5. Затем вы увидите, что на шкиве отсутствует ряд зубьев, это сделано для того, чтобы датчик смог обнаружить ВМТ, а также блокировать его для того, чтобы открутить шкив.
6. Далее совмещает это отверстие под датчик со шкивом, и через отверстие вставляем какой-либо предмет (хорошо подходит шестигранный ключ на «12» — прим.).

   Шкиф зафиксирован.

7. Когда шкив заблокирован «срываем» эту гайку генератора.
8. Затем ослабляем болт на натяжном ролике и снимаем старый ремень ГРМ. По необходимости снимаем и ролики. Обычно вместе с заменой ремня меняют и помпу (водяной насос), и ролики. Подробно о проверке помпы на люфт и о выборе помпы на 16-ти клапанный двигатель, мы уже писали.
   Всё сняли, всё под замену — так надо!

9. Устанавливать новый ремень можно путём снятия натяжного ролика, либо путём прокручивания шкива распредвала выпускных клапанов (шкив с правой стороны – прим.) ключом на «17».
10. Обратно фиксируем болт шкива коленчатого вала, совмещаем метки с корпусом на масляном насосе.

    Метки отмечены стрелками.

11. Далее смотрим за тем, чтобы сошлись метки шкивов на распредвалах и не сбилась шестерня привода.

    Выставляем их так, как отмечено маркером.

12. Следующий шаг заключается в натяжении ремня натяжным роликом при помощи специального ключа. Однако если его у вас нет, можно воспользоваться двумя гвоздями и вставленной между ними отвёртки.
13. Затягиваем ремень до того момента, как почувствуете его упругое состояние между двумя шкивами распределительного вала. Не забываем закручивать гайку натяжного ролика.
14. После, прокручиваем коленчатый вал на два полных оборота, если все метки совпали и остались на месте, значит работы по замене ремня ГРМ можно считать законченной.
15. Закручиваем все гайки до упора, ставим на место датчик коленвала, подключаем к ней колодку питания и ставим на место защитный кожух.

Если все работы выполнять в таком строгом порядке, всю замену можно осуществить своими руками в течении часа.

Service Solutions: Скрипт CKP

Автор: Владимир Постоловский, Перевод Олле Гладсо, инструктора Riverland Technical and Community College Albert Lea, MN

Сигнал положения или скорости вращения датчика положения коленчатого вала (CKP). ) содержит много информации о двигателе. Когда двигатель работает, цилиндры двигателя нажимают на шейку коленчатого вала.

Вот почему коленчатый вал кратковременно ускоряется после верхней мертвой точки (ВМТ) в такте расширения (или сгорания). Если бы топливо не воспламенялось в цилиндре, ускорения не было бы.

Вместо этого коленчатый вал замедлится. Таким образом, вклад мощности от каждого цилиндра можно определить, наблюдая за ускорением и замедлением коленчатого вала.

Даже если блок управления двигателем постоянно регулирует скорость оборотов двигателя на холостом ходу, чтобы поддерживать скорость в заданном диапазоне, ускорение и замедление от цилиндров двигателя присутствуют.

Сигнал датчика CKP вместе с сигналом зажигания от цилиндра ГРМ (обычно цилиндр №1) содержит информацию о значительном количестве параметров двигателя.

Анализ этих сигналов позволяет:

оценить статическую и динамическую компрессию для каждого цилиндра;

выявления неисправностей в системе зажигания;

оценить состояние форсунок;

получить информацию об угле опережения зажигания;

определение характеристик вращения маховика; и

определить отсутствующие и погнутые зубья маховика.

Сигнал датчика CKP вместе с сигналом опережения зажигания можно записать с помощью USB-автоскопа (или осциллографа) и проанализировать с помощью скрипта «CKP».

Скрипт CKP способен анализировать сигнал датчика скорости/положения коленчатого вала двигателя, работающего в паре с маховиками с любым количеством зубьев и с зазорами или без них типа 60-2, 36-1, 60-2- 2, 36-2-2-2 и так далее.

Основным требованием является жесткое крепление маховика или гибкой пластины к коленчатому валу. Цепные или ременные крепления маховика дадут плохой результат, так как в этом случае происходит значительное сглаживание сигнала от коленчатого вала.

Скрипту CKP требуется минимум информации для анализа сигнал датчика коленвала, сигнал зажигания от цилиндра ГРМ, количество цилиндров в двигателе, порядок включения и начальный угол опережения зажигания. Подробное описание результатов анализа, отображаемых во вкладках скрипта отчета «CSS», приведено ниже.

Вкладка «Отчет» (Кадр 1)
В первой строке данной вкладки указано название и версия анализатора сценариев. Это помогает убедиться, что используется последняя версия программного обеспечения.

Затем отображаются результаты анализа, выполненного этим скриптом:
 Количество зубьев на один оборот коленчатого вала:

Формула привода маховика, который работает совместно с датчиком частоты вращения/CKP.

Например, «60-2» означает, что диск имеет 60 зубьев, два из которых отсутствуют.

Примечание: Ford часто использует маховики с формулой 36-1; новый дизель Volkswagen 60-2-2, Subaru 36-2-2-2.
Если сигнал с ДКП записывается с помощью зубчатого венца маховика, зазоров не будет и зубцов обычно будет 136.

Отклонение при определении количества зубьев:
Значение отклонения формулы расчета маховика.

ВМТ первого цилиндра совпадает с номером зуба: Это число зубьев от маркерного зуба. Этот зуб может располагаться прямо напротив датчика скорости/CKP, когда поршень синхронизирующего цилиндра находится в ВМТ.

ВМТ также может указываться как количество зубов, удаленных от отсутствующего зуба (сигнал).

Если на тормозном колесе коленчатого вала обнаружен отсутствующий зуб, то приложение рассчитывает количество зубьев от отсутствующего зуба до ВМТ 0° цилиндра ГРМ.

Если отсутствуют зубья, то первым зубом будет зуб, расположенный под углом 180° к датчику положения коленчатого вала, когда поршень первого цилиндра находится в ВМТ.

Следует отметить, что точность количества зубьев по прохождению зубьев до ВМТ зависит от точности заданного пользователем начального угла опережения зажигания. Также на этой вкладке находятся советы для диагноста, а также сообщения об ошибках, которые могут отображаться.

Вкладка «Эффективность (ускорение)»
(кадры 2-6)
В нашем первом наборе кадров (2-6) мы видим, как серая кривая показывает мгновенную частоту вращения коленчатого вала.

Цветные кривые показывают эффективность каждого цилиндра двигателя. Чем выше кривая ускорения, тем мощнее цилиндр. Цилиндр, который вообще не работает, создает замедление коленчатого вала, в результате чего форма волны находится ниже черной горизонтальной оси.

Тестовый автомобиль: Audi A6 1995 V6 2.6L :

Симптом: Попеременное отключение форсунки цилиндра №4 и цилиндра №5.

Во время записи двигатель изначально работал на холостом ходу. Электрический разъем форсунки четвертого цилиндра был отсоединен, а затем снова подсоединен. Затем такая же процедура применялась для цилиндра № 5.

Заметили интересную особенность в алгоритме работы блока управления двигателем. После отключения форсунки двигатель начал трясти.

В результате ЭБУ моментально реагировал на уменьшение мгновенной частоты вращения коленчатого вала, и для сохранения заданных оборотов двигателя на холостом ходу увеличивал КПД следующего по порядку зажигания цилиндра за счет опережения опережения зажигания. Во время записи дроссельная заслонка плавно открывалась.

Эти графики показывают, что вклад мощности от каждого цилиндра увеличивался при открытии дроссельной заслонки. Затем дроссельная заслонка была резко закрыта.

Вклад мощности от каждого цилиндра упал ниже нулевой линии. После этого двигатель продолжал работать на холостых оборотах.

Затем резко открылась дроссельная заслонка. Графики также показывают значительное увеличение вклада мощности от каждого цилиндра. Как только обороты двигателя достигли 3000 об/мин, зажигание выключили, но дроссельную заслонку удерживают в полностью открытом положении до полной остановки двигателя.

Как только зажигание выключается, частота вращения коленчатого вала начинает уменьшаться.

В этот момент двигатель работает как воздушный насос. Двигатель всасывает воздух, сжимает его, а затем выбрасывает. (Зажигание отсутствует и обычно нет топлива, так как зажигание выключено.)

В результате сжатый воздух в цилиндре (после прохождения поршнем ВМТ на такте сжатия) действует как пружина и давит на шейку коленчатого вала.

Чем больше воздуха было сжато в цилиндре, тем мощнее «толчок». Расчетное ускорение коленчатого вала на этом этапе зависит только от механической работы двигателя и не зависит от состояния системы зажигания или состояния системы подачи топлива.

Другой пример был записан на карбюраторный двигатель ВАЗ 2109 1,5л .

Эффективность цилиндра №3 снизилась из-за утечки. Кривая ускорения третьего цилиндра на холостом ходу расположена ниже черной нулевой линии ( кадр 5 ).

Это свидетельствует о значительном снижении КПД данного цилиндра. Двигатель имеет пропуски зажигания. Другими словами, двигатель трясется.

Интересно, что при открытии дроссельной заслонки КПД этого цилиндра увеличивается. Однако по сравнению с другими цилиндрами он имеет более низкий КПД.

По этому графику фазы разгона (по мере замедления оборотов двигателя при полностью открытой дроссельной заслонке и при выключенном зажигании) видно, что по мере снижения оборотов двигателя форма ускорения третьего цилиндра отклоняется больше и более вниз от кривой ускорения всех других цилиндров.

Этот символ диаграммы отклонения указывает на пониженную рабочую компрессию в данном цилиндре.

Измерение компрессии с помощью манометра обычным способом с использованием пускового устройства дало следующие результаты: цилиндр 1 = 12 бар, цилиндр 2 = 14 бар, цилиндр 3 = 7 бар и цилиндр 4 = 12 бар (174, 203, 102, 174 psi соответственно).

Примечание: Двигатель в этом примере не оснащен датчиком положения коленчатого вала. В данном случае сигнал регистрировался с помощью индуктивного датчика (датчика Lx), установленного вблизи зубьев маховика, который входит в зацепление с шестерней стартера при пуске двигателя. Датчики индуктивного типа (часто называемые переменным магнитным сопротивлением или VRS) часто используются в качестве датчиков коленчатого вала, распределительного вала и скорости вращения колеса.

(Можно также использовать датчик оптического типа.) Ранее мы заявляли, что скрипт «CKP» способен записывать и анализировать сигнал практически любого датчика вращения, а также определять любую скорость любого маховика, пока на нем жестко закреплен на коленчатом валу диагностируемого двигателя.

На последней фазе графиков разгона ( Кадр 6 ) учитывается падение оборотов двигателя при полностью открытой дроссельной заслонке, при выключенном зажигании. Вклад одних цилиндров меньше, чем других во всем диапазоне оборотов двигателя. Это свидетельствует либо о недостаточном наполнении цилиндра воздухом, либо о том, что степень сжатия в цилиндре снижена (возможно, из-за погнутого штока).

Таким образом, скрипт «CKP» может точно определить неисправности в механической части двигателя. Поскольку топливо и/или искра исключены из уравнения, изменения момента зажигания и подачи топлива не влияют на измерение.

Аналогично, сценарий «CKP» может идентифицировать периодические и трудно диагностируемые механические проблемы, такие как клапаны, которые периодически заедают в открытом или закрытом положении. Вклад цилиндра в мощность зависит от качества и количества воздушно-топливной смеси, качества искры зажигания, точности опережения зажигания, а также механических условий, влияющих на компрессию двигателя (клапаны, погнутые штоки).

Неисправности системы зажигания могут быть эффективно диагностированы, потому что этот тип неисправности будет влиять на работу цилиндра при определенных условиях и никак не влияет на другие условия.

Неисправная катушка зажигания
Кривая ускорения, относящаяся к неисправной катушке зажигания, выделит затронутые цилиндры.
Отказ системы зажигания, как правило, приводит к тому, что затронутые цилиндры вообще не вносят вклад в мощность. Частичное снижение вклада мощности обычно не наблюдается при отказах системы зажигания.

Возможны некоторые исключения из этого правила (например, слабая искра или искра в неподходящий момент). Неисправность системы зажигания может привести к снижению компрессии, если ее не остановить в течение определенного периода времени. (На кольцевое уплотнение может повлиять снижение давления в цилиндре, вызванное недостаточным сгоранием.)

Диагностика загрязненных форсунок
На холостом ходу этот двигатель имеет явные пропуски зажигания. Последняя фаза графиков разгона (во время торможения двигателя из-за выключения зажигания) указывает на то, что двигатель механически исправен. Наполнение цилиндра и компрессия нормальные и одинаковые для всех цилиндров.

КПД цилиндров неодинаков во время торможения, но ни один цилиндр не дает пропусков зажигания полностью. Наиболее вероятной причиной этого типа проблем без каких-либо явных механических проблем является подача топлива. Измерение расхода форсунок на испытательном стенде дало следующие результаты: 64 мл, 80 мл, 40 мл, 60 мл.

В заключение, если последняя фаза графика (при выключенном зажигании) не указывает на проблему, а график при зажигании указывает на частичную потерю вклада цилиндра (но не полностью), наиболее вероятной причиной является проблема с подачей топлива, например неисправная или забитая форсунка. Этот метод может обнаружить частично забитую форсунку до того, как это окажет существенное влияние на эффективность двигателя. Это избавляет техника от необходимости демонтировать форсунки для проверки их расхода без уважительной причины.

Следует отметить, что если двигатель оснащен двумя свечами зажигания на цилиндр и искра есть только на одной из свечей зажигания, вклад мощности от этого цилиндра может быть уменьшен на 10-20%.

Сценарий «CKP» может служить хорошим инструментом для диагностики периодических пропусков зажигания и/или неравномерной работы двигателя. Сценарий сам по себе не может определить, является ли причиной проблема с зажиганием или подачей топлива, если цилиндр вообще не вносит вклад в мощность.

Однако, если мы подливаем топливо в двигатель во время его работы и на неисправном цилиндре увеличивается вклад цилиндра, причиной пропусков зажигания является нехватка топлива, например, из-за забитой форсунки.

Вкладка «Момент зажигания до ВМТ1 (Относительный угол опережения зажигания)» (Кадры 7 и 8)
Скрипт может рассчитать угол опережения зажигания и отобразить результат в графическом виде. Кадры 7 и 8 относятся к результату анализа сценария опережения зажигания. Результат показывает изменения синхронизации, вызванные оборотами двигателя и нагрузкой.

Тестовый автомобиль: Renault Laguna:
Графики показывают, что момент зажигания больше опережает при средней нагрузке на двигатель по мере увеличения оборотов (зеленая кривая), чем при большой нагрузке.

Следующий пример записан с бензиновым двигателем ВАЗ 2108.

В этом двигателе используется карбюратор и распределитель с механическим вакуумом и центробежным опережением.

График показывает отсутствие коррекции угла опережения зажигания при увеличении оборотов двигателя.

Центробежный механизм опережения зажигания не работает. Однако изменение синхронизации при манипулировании дроссельной заслонкой показывает, что опережение вакуума работает так, как предполагалось. Этот скрипт в чем-то похож на скрипт «Px». Сценарий «Px» вычисляет абсолютное значение момента зажигания, тогда как сценарий «CKP»
вычисляет относительное значение. Это означает, что когда сценарий «Px» вычисляет угол опережения зажигания как 10°, тогда угол опережения зажигания составляет это число градусов от ВМТ. Если сценарий «CKP» отображает 10°, то угол опережения зажигания отклоняется на это число градусов от начального момента, который был установлен.

По этой причине сценарий «CKP» не может использоваться для установки начального угла опережения зажигания. На графике область нуля градусов выделена серым цветом, чтобы показать, что это не абсолютное измерение.

Даже если на графике или диаграмме представлены только относительные значения, можно легко увидеть проблемы опережения синхронизации, вызванные неисправностью механизмов управления синхронизацией (будь то электронных или механических).

Вкладка «Зубчатый диск к ВМТ1 (Маховик)» ( Рамы 9 и 10 )
Скрипт «CKP» автоматически определяет количество зубьев и зазоров на маховике, а также их расположение относительно ВМТ маховика. синхронизирующего цилиндра и создает диаграммы, показывающие характеристики маховика и датчика положения коленчатого вала.

Один пример записан с двигателя ВАЗ 2107, оснащенного впрыском топлива. Черная диаграмма (кадр 9) показывает наличие и/или отсутствие зубов. В этом случае отсутствуют два зуба в области 120° до ВМТ.

Красная диаграмма показывает отклонение между зубьями. Если расстояние между зубьями меняется (например, из-за погнутого или сломанного зуба), будет показано отклонение.

Также здесь будет отображаться погнутый или иным образом деформированный маховик. Если вариация составляет более 2%, красная диаграмма будет находиться за пределами розовой области.

На некоторых двигателях маховик может быть специально сконструирован с отсутствующим одним или несколькими зубьями. Цель отсутствующего зуба или зубьев состоит в том, чтобы создать ссылку для компьютера управления двигателем. ВМТ цилиндра ГРМ может быть показана, например, с отсутствующим зубом. В 1-, 2- и 4-цилиндровых двигателях красная диаграмма будет иметь циклическое, почти синусоидальное изменение. Это связано с тем, что все цилиндры будут находиться в мертвой точке одновременно.

Например, в 4-цилиндровом двигателе, когда цилиндры №1 и №4 находятся в ВМТ, цилиндры №2 и №3 будут в НМТ (нижняя мертвая точка).

В этот момент времени вся кинетическая энергия накапливается в маховике и коленчатом валу. Из-за этого даже без нагрузки на двигатель вращение коленчатого вала неравномерно и изменение скорости распознается скриптом «CKP» как небольшое отклонение положения зубьев.

Для 3-, 5- и 6-цилиндровых двигателей и более характер вращения коленчатого вала более равномерный. Зеленая диаграмма показывает уровень сигнала от датчика CKP. Амплитуда выходного сигнала этого датчика, в том числе, зависит от скорости вращения коленчатого вала.

Алгоритм расчета уровня сигнала на данном графике разработан таким образом, что расчетный уровень сигнала не зависит от скорости вращения коленчатого вала. Таким образом, расчетная мощность сигнала зависит от самого датчика, маховика и расстояния между датчиком и зубьями маховика.

Если зеленая диаграмма расположена ниже оси светло-зеленого цвета, воздушный зазор между датчиком и маховиком может быть слишком большим. Кроме того, на зеленой диаграмме четко показано изменение скорости маховика.
На следующем кадре показан маховик с более выраженными проблемами, чем в предыдущем примере.

Этот пример был записан для автомобиля Alfa Romeo 146 с двухконтурным двигателем объемом 1,4 л. Точность соосности зубьев низкая и шаг зубьев «гуляет» в пределах ±2%. Отсутствующие зубы расположены ближе к ВМТ, чем в предыдущем примере.

Следует отметить, что диаграммы во вкладке «Маховик» показывают только постоянные неисправности, связанные с конкретным маховиком. Если сигнал датчика CKP будет периодически искажаться, то это отразится только на графике мгновенных оборотов двигателя во вкладке «Разгон» в виде искажений этого графика.

Искажения сигнала датчика скорости/положения из-за ненадежных электрических соединений.

Диагностика дизеля
Скрипт «CKP» применим для диагностики дизеля, и актуален тем, что не все системы управления дизелями позволяют выводить через сканер информацию о работоспособности каждого цилиндра. И те, которые позволяют вам видеть такую ​​информацию, в большинстве случаев будут отображать только данные о значениях подачи топлива по цилиндрам на холостом ходу или на более низких оборотах. Это связано с тем, что компьютеру требуется относительно стабильная скорость вращения для выполнения этого типа теста.

При работе с дизельным двигателем мы должны использовать другие средства синхронизации с цилиндром ГРМ, так как нет свечи зажигания, от которой можно получить сигнал синхронизации. Если на топливораспределительной рампе есть датчик давления, этот датчик можно использовать для синхронизации.

Если датчик встроен, например, в форсунку третьего цилиндра, начните с цилиндра №3 в порядке зажигания. Итак, для четырехцилиндрового двигателя с порядком работы 1-3-4-2 используйте 3-4-2-1. Запустите порядок зажигания с номером цилиндра, который используется для синхронизации.

Для систем впрыска дизельного топлива, использующих систему Common Rail, и для систем со встроенными форсунками можно использовать датчик тока с чувствительностью 100 мВ/А. Закрепите зонд вокруг провода форсунки. Это должен быть провод, используемый для управления электромагнитным или пьезоэлектрическим штифтом форсунки.

Сценарий «CKP» автоматически синхронизируется с сигналом основного впрыска, игнорируя события до и после впрыска топлива, поскольку продолжительность основного впрыска топлива намного больше, чем продолжительность других событий впрыска.

На двигателе Renault Trafic 1.9 DCI 2003 г. мы обнаружили, что шток в цилиндре № 3 был погнут из-за гидроблокировки двигателя (вода или другая несжимаемая жидкость в цилиндре).

Погнутый шток вызвал слишком низкую компрессию в этом цилиндре. Если дизельный двигатель оснащен механическим впрыском топлива, для генерации сигнала синхронизации можно использовать пьезоэлектрический преобразователь (например, датчик детонации). Здесь вы должны прикрепить датчик к топливопроводу, идущему к цилиндру синхронизации, чтобы диагностировать эту проблему.

Подробнее о диагностике и ремонте систем впрыска топлива, зажигания и электроники автомобиля с помощью USB-осциллографа можно узнать на сайте http://injectorservice.com.ua/home.php?lang=eng.

Замена фильтра кондиционера. Как поменять фильтр кондиционера. Сделай сам в машине!

Почему мой вентилятор переменного тока шумит?

Как правило, жужжащий звук в кондиционере является результатом неисправных подшипников в двигателе вентилятора внутреннего блока или неисправного вентилятора внутреннего блока или наружного блока. Когда лопасти начинают расшатываться или вентилятор начинает разваливаться, может возникнуть жужжащий шум вертолета.

Сколько стоит замена конденсатора на Subaru R2?

Средняя стоимость замены конденсатора переменного тока Subaru R2 1500 составляет от 538 до 590 долларов. Стоимость рабочей силы оценивается от 198 до 249 долларов, а стоимость запчастей — 341 доллар.

Каковы симптомы неисправного переключателя вентилятора охлаждения на Subaru R2 2017 года?

Общие признаки включают перегрев двигателя, загорание индикатора Check Engine и оборванный или более короткий сигнальный провод.

Сколько стоит двигатель вентилятора Trane для Subaru R2 2015 года?

Замена двигателя воздуходувки Trane стоит от 380 до 2400 долларов США с установкой, если гарантия не действует, или от 180 до 2000 долларов США только за деталь. Двигатели Trane с регулируемой скоростью относятся к верхней части ценового диапазона. На печи и воздухообрабатывающие агрегаты Trane предоставляется 10-летняя гарантия.

Как узнать, неисправен ли двигатель вентилятора испарителя на Subaru R2 2010 года?

Прислушайтесь к визгу или щебетанию. Если двигатель вентилятора испарителя выходит из строя, он может продолжать работать, издавая высокий звук, который может появляться и исчезать. Если вы слышите такой звук, возможно, что-то попало в лопасти вентилятора или двигатель умирает.

Каковы признаки неисправного конденсатора?

7 наиболее распространенных признаков неисправности конденсатора переменного тока

• Кондиционер не дует холодным воздухом. Кондиционер, который не дует холодным воздухом, является одним из первых признаков проблемы, которую замечают многие домовладельцы
• Высокие и растущие счета за электроэнергию
• Жужжание
• Старая система вентиляции и кондиционирования
• Кондиционер выключается сам по себе
• AC не включается сразу
• Кондиционер не включается

Сколько стоит замена вентилятора двигателя на Subaru R2?

Средняя стоимость по стране	450 долларов
Минимальная стоимость	100 долларов США
Максимальная стоимость	1600 долларов США
Диапазон средней стоимости	от 200 до 700 долларов

Что происходит, когда конденсатор выходит из строя?

Если блок конденсатора вашего кондиционера начнет работать со сбоями, это может серьезно ограничить способность вашего кондиционера охлаждать ваш дом и даже привести к его полной поломке. Несвоевременное и эффективное решение этой проблемы может привести к выходу из строя компонента и даже к необходимости замены всего конденсатора.

Все ли двигатели вентиляторов переменного тока на Subaru R2 имеют конденсатор?

Конденсаторы используются во многих, но не во всех электродвигателях, включая кондиционеры, тепловые насосы, двигатели вентиляторов печей или кондиционеров, компрессоры холодильного оборудования и скважинные насосы.

Что делает вентилятор с двигателем Subaru R2 2020 года выпуска?

Резюме. И воздуходувки, и нагнетатели предназначены для увеличения объемного КПД двигателя за счет нагнетания в двигатель дополнительного воздуха для увеличения давления во впускном коллекторе двигателя, тем самым повышая его КПД и мощность.

Добавить комментарий

Комментарии к теме Замена фильтра кондиционера Subaru R2

Дашуля
АфФтар, что ВАС на Тойоту тянет…- молитесь, покупайте УАЗ ПИКАП!!!

Ильдар
и если-б еще и код фильтра обычный и уголнов Было бы супер! Спасибо за видео.

Бендер
Красавчик! Спасибо за видео урок, помогло! Мне это нравится.

Юнус
Если знаешь где испаритель, то просто просверли вручную дрелью отверстие и запени его очистителем, потом закрой это отверстие заглушкой

Святогор
ТАК ПОЛУЧИЛОСЬ БЫЛО В СВЕЧАХ?

Дрейк
спасибо!!! что бы мы делали без вас ребята! Побольше бы таких видео.

Закова Гульназ
Есть хоть методика. где чистка испарителя изначально предусмотрена с завода? Зачем весь этот геморой с разборкой? Вывели бы для чего-то отдельный канал.

Натулка
Спасибо за видос попробую

Барон
Здравствуйте! Подскажите, почему вода течет в ноги, когда включаю кондер, из-за забитого сапуна? В салоне нет неприятного запаха, под машиной нет воды

Самуил Котанчян
за такую ​​услугу надо морду бить.

смотрел с ужасом!

Байрак
Отлично! Вы молодцы, очень помогаете! продолжайте стрелять в методички для джихада! Сделайте пожалуйста видео по полной замене масла в акпп со снятием поддона и видео по замене жидкости в гуру.

Аблай
Посмеялся о душах. Зачем вы взяли ваговское дерьмо, которое дохнет через сотню. Возьми яп JZ Возьми американский LS у которого 100-200К износа цилиндров под эллипс. Там 500к даже хон не затирается… А если двигатель еще дует… Забудь про алюминиевое дерьмо. Толстые стены и чугун — это только хардкор. Выбросьте эту сыромятную кожу.

Arpi
Да, вы можете сделать это, когда оно у вас есть!?

Иран
Слон???Первый раз слышу такую ​​чушь

Грин
Добрый совет, снимите факел (оранжевую штуку) были случаи самовозгорания из-за задержки.

Искендер
Спасибо. Буду искать.

Афган
подскажите пожалуйста, не является ли значение горячего для проверки в прогретом состоянии?

Замена топливного фильтра Toyota Yaris Verso Funcargo

Skoda A7: Фильтру 3 года! Срочно меняю)

Масляный фильтр Patron PF4097

Установка и замена фильтра салонного Fiat Doblo 1,4 (2008)

Chevrolet Tahoe мнение человека не водившего такие автомобили

Замена фильтра салона на Honda CRV

Как заменить салонный Воздушный фильтр 2016 Infiniti Q50

Двигатель Infiniti для EX (J50) 2008 после ;M(Y;FX (S51) 2008 после ;G.
