Ваз 21099 инжектор почему не заводится: Не заводится Ваз 2109 инжектор

Не заводится Ваз 2109 инжектор

Маргарита Двигатель и его системы Один комментарий

Инжекторные модели Жигулей имеют свои особенности, отличия в поиске и устранении неисправности у карбюраторных и инжекторных двигателей очень существенные. Так, владелец карбюраторного двигателя может с закрытыми глазами определить, почему не заводится его машина.  Однако, если пересадить его на инжекторный автомобиль, который не заводится, то человек не будет знать, что делать.
Оно и понятно: электрический бензонасос, ЭБУ, куча датчиков, форсунки, модуль зажигания. Не зная что и в каком порядке смотреть, ситуация, когда инжекторный двигатель не заводится может изрядно напугать владельца автомобиля.
Тут, как и при диагностике любой неисправности важна четкая продуманная последовательности действий по выявлению неисправности. Итак начнем, если двигатель Ваз 2108 2109 21099 инжектор не заводится, то здесь работает старое правило: “Или нечему гореть, или нечем поджечь”.

То есть либо нет искры, либо не поступает горючая смесь в цилиндры двигателя.
1) Проверяем, есть ли искра. Для этого выкручиваем свечку из цилиндра, прижимаем к массе и  крутим стартер. Если искра проскакивает на свече, то проблема в системе подачи топлива.
Однако, надо помнить, что если выкрученная свечка мокрая, и при этом есть  искра, обязательно надо проверить метки ремня ГРМ.

Метка на шестерне распределительного валаМетка на маховике

Из-за того, что ремень ГРМ проскочит один или несколько зубьев, будут нарушены фазы газораспределения и двигатель не будет заводиться.
Если искра не проскакивает на свече то причиной может быть: датчик положения коленчатого вала (далее по тексту ДПКВ), шкив коленчатого вала,модуль зажигания, ЭБУ.
1а) Многие очень боятся того, что в инжекторе  много датчиков. Да это правда, неправильная работа датчиков может очень сильно портить жизнь владельцу данного автомобиля. Скажу одну важную деталь, от которой Вам сразу станет легче: двигатель Ваз 2109  не будет заводиться из-за неисправности одного единственного датчика – ДПКВ.

Если будет неисправен какой-либо другой датчик, то двигатель будет заводиться, только его работа будет неправильной – он может троить, не развивать мощность, повысить расход топлива, но завестись он обязан.
Итак, проверяем ДПКВ, целостность его разъема и проводки к нему. Очень часто сгнивает разъем ДПКВ, так как на него снизу может попадать влага и грязь, хотя сам датчик очень надежен. Если есть подозрение, что ДПКВ неисправен, его можно снять и легко проверить. Подать на него питание  с аккумулятора и подносить к его рабочей зоне металл. При приближении металла выходное напряжение датчика должно увеличиваться, при убирании металла выходное напряжение ДПКВ должно быть близко к нулю.
Если ДПКВ неисправен, меняем его и пробуем завести. Не завелась – идем дальше.
1б) Шкив коленчатого вала. В чем же тут может быть проблема? Проблема в том, что часть шкива с зубьями на ДПКВ резиновая, и она может либо отвалиться или прокручиваться.

Отвалилась часть шкива с зубьями для ДПКВ

Соответственно ДПКВ не отрабатывает при вращении коленчатого вала и ЭБУ не дает команду на искру на свечи. Можно просто снять крышку ремня ГРМ и визуально убедиться, что шкив коленчатого вала крутиться и он исправен. Заодно проверите целостность ремня ГРМ и метки.
1в) Причиной того, что нет искры может быть неисправность модуля зажигания. Также необходимо проверить разъем на модуле зажигания не его целостность. Если есть возможность, можно взять модуль зажигания с другой машины и проверить, заведется двигатель или нет.
1г) При неисправном ЭБУ двигатель естественно не будет заводится.

1д) Отсутствие контакта в электропроводке. Все устройства могут быть целые: и ЭБУ, и модуль зажигания и все датчики. Но между ними в проводке будет отсутствовать контакт, например оторван провод или окислен разъем.
2) Если искра есть, но двигатель не заводится, необходима проверка системы питания двигателя.
Проверяем, подается ли топливо на форсунки:
2а) Качает ли топливный насос?

У Ваз 2109 с инжектором электрический топливный насос

Топливный насос на инжекторе – электрический, он погружен в бензобак автомобиля. При включении зажигания должна быть слышна его работа. Чтобы проверить качает он топливо или нет, можно ослабить один из подводящих топливных патрубков, подставить под них емкость и включить зажигание – из патрубка должен политься бензин.
Давление в топливной рампе машины с инжектором также можно померить с помощью обычного манометра. На регуляторе давления, установленном на топливной рампе есть специальный отвод для подключения манометра. Подключаем манометр и смотрим давление в топливной магистрали. Оно должно быть около 4 атмосфер. Если манометр не показывает давление, значит топливный насос не работает.

2б) Если засорен топливный фильтр, то насос не сможет обеспечить нужную подачу топлива на форсунки автомобиля.

Топливный фильтр

Опять таки, понять засорен фильтр или нет, можно с помощью манометра, подключенного к отводу регулятора давления на топливной рампе автомобиля.
2в) Засорение форсунок.

Загрязненные форсунки инжекторного двигателя

При засорении форсунок они либо совсем не пропускают топливо, либо топливо поступает в меньшем количестве и не распыляется, а капает. Из-за засорения форсунок может быть затруднен запуск двигателя именно в мороз. Такой автомобиль как правило не развивает полной мощности во время езды.

2г) Топливо может не распыляться форсунками, если на них не поступают сигналы на открытие с ЭБУ. Необходимо убедиться,что на форсунки насажены фишки и все провода целые.
3) При запуске холодного двигателя в мороз, особенно на инжекторных двигателях Ваз часто происходит такое явление, как проскальзывание, либо срезание зубьев ремня ГРМ. При этом нарушаются фазы газораспределения двигателя и он не может завестись.
Чтобы убедиться, что ремень ГРМ не проскочил необходимо снять кожух ремня и проверить метки на колесе распределительного вала и на валу маховика.Если все в порядке идем дальше.
4) Если свечи залило, то их нужно просушить. На залитой свече искра не образуется. Если Вы выкрутили свечу, а она вся мокрая, то надо выкрутить все остальные и прокалить их на газу. Если их повторно зальет, надо искать причину в другом месте.

5) Некоторые двигатели с инжекторной системой не могут запуститься в мороз с подключенным датчиком температуры двигателя. Наверное это особенность  прошивки или еще чего. Откидываешь фишку датчика температуры, двигатель с трудом, но запускается. При подключенном – нет.
Такая особенность может кого угодно поставить в тупик: и искра есть, и свечи мокрые, и ремень не проскочил, а машина не  заводится. Откинул датчик температуры, а она завелась. Эта ситуация конечно скорее исключение, нежели правило, однако  владельцу девятки о ней лучше знать.
6) Тоже редкая ситуация, но она бывает. Осыпание катализатора в глушителе автомобиля. В соответствии с требованиями по экологии  в глушителе Лады с инжектором устанавливается катализатор, который уменьшает выбросы вредных газов в атмосферу. Если этот катализатор сыпется внутри глушителя, то будет затруднен выхлоп отработанных газов и двигатель либо  совсем не заведется, либо будет глохнуть. Чтобы исключить данный пункт необходимо просто ослабить хомут крепления между катализатором и глушителем, чтобы выхлопные газы выходили после резонатора.

Описанные выше проблемы являются наиболее частыми причинами того, что двигатель Ваз 2108 2109 21099 инжектор не заводится, однако следует помнить что бывают частные случаи, в которых помочь смогут только на СТО.

Почему не заводится машина? | Ремонт ВАЗ 2109-2108

Довольно распространенный вопрос, который охватывает не только автомобили ВАЗ 2109-2108, но и наверное все ВАЗы в целом, так как проблемы с пуском двигателя бывают довольно часто и подобного рода машин.

Конечно, тема избитая, но получить ответ на свой вопрос, отчего не заводится именно ваш автомобиль, скорее всего не удастся сразу. Более того, причин может быть столько, что на одну лишь диагностику уйдет довольно много времени. Итак, ниже будут приведены основные причины, по которым может не заводиться ваша машина.

Неисправность топливной системы

  • В первую очередь посмотрите на указатель топлива на щитке приборов. Есть такие водители, обычно новички, которые не смотрят на приборы, и не всегда смогут сориентироваться в случае, когда просто закончилось топливо.
  • Посмотрите, поступает ли топливо в систему. Если машина карбюраторная, подкачайте бензонасос вручную и убедитесь в том, что бензин поступает к карбюратору. Если инжекторная — внимательно слушайте, работает ли бензонасос при включении зажигания. Если нет — ищите причину, неисправный предохранитель, обрыв цепи или еще что-то, что могло привести к подобному исходу.
  • Засорилась система питания: бывает нередко, что мусор попадает вместе с топливом в карбюратор и даже один забитый жиклер способен вывести из строя нормальный пуск двигателя.

Неполадки в системе зажигания

  • Проверьте, есть ли искра на свечах. Если ее нет, значит причина именно в системе зажигания. Необходимо проверить подключение всех высоковольтных проводов к модулю или трамблеру, особенно это касается центрального высоковольтного провода (для карбюраторной модели двигателя).
  • Заменить катушку зажигания, если именно она является причиной пропадания искры и следствием того, что машина перестала заводиться.
  • Проверить работоспособность трамблера — открыть крышку, посмотреть на целостность угольков в ней. Также проверить контакты или датчик холла.

Проблемы с электрикой или электроникой инжектора

Если ваш ВАЗ 2109-2108 инжекторный, то проблем, по которым он отказался заводиться, может быть гораздо больше. Одних только датчиков ЭСУД можно насчитать около 5 штук, которые могут повлиять на нормальный пуск мотора:

  1. ДМРВ — датчик массового расхода воздуха
  2. РХХ — регулятор холостого хода
  3. Датчик положения дроссельной заслонки
  4. Датчик положения коленвала
  5. Датчик фаз

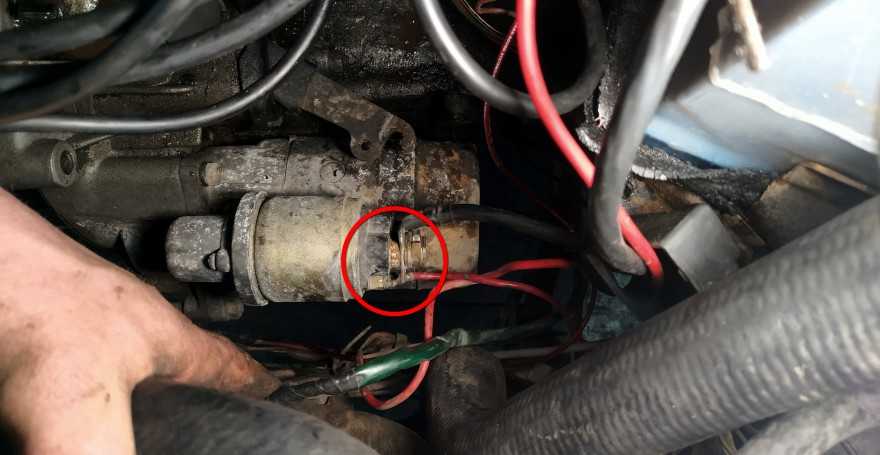

Также не стоит упускать из виду даже самые простые проблемы, например с замком зажигания, стартером и его втягивающим реле, а так же с предохранителями.

Не заводится из-за проблем с ГРМ или поршневой группой

Если ремень ГРМ перескочил на пару зубьев, то двигатель уже может не запуститься, так как зажигание сбилось. Для того, чтобы вернуть его к жизни, необходимо выставить ГРМ по меткам газораспределения.

Зажаты клапана — тоже есть вероятность, что именно по этой причине пуск двигателя стал затруднительным и со временем даже невозможным. В этом случае необходимо произвести регулировку тепловых зазоров клапанов.

Слабая компрессия — это тот случай, когда затруднительный пуск проявляется ежедневно, если поршневая уже на грани полного упадка. Это происходит из-за слишком большой выработки и износа деталей поршневой группы: колец, поршней и цилиндров.

Есть чем дополнить данный список, не стесняемся — пишем в комментариях к статье ниже.

ВАЗ 21099 — культовый автомобиль / Paulturner-Mitchell.com

Еще одна модель Волжского автозавода — ВАЗ 21099 — получила путевку в жизнь в конце 1990-х годов. Выпускалась в течение 15 лет, прошла ряд модификаций и пользовались устойчивым спросом практически на всей территории России. Автомобиль экспортировался под разными названиями, что не повлияло на технические характеристики автомобиля. Например, такое звучное экспортное название, как Lada Form или Lada Samara Saloon.

Все параметры ВАЗ 21099 эксплуатировались без и только когда КБ АвтоВАЗа приступили к очередной модификации автомобиля, изменения в узлы и агрегаты вносились с некоторым опережением, чтобы не было отставания в поставках, которые оценивались примерно, и в большинстве случаев сборочные цеха завода не поспевает за отделом продаж.

Однако любое крупносерийное производство срывает поставки, это нормальный процесс и нет ничего удивительного в том, что потребители получили ВАЗ 21099 на несколько месяцев позже обещанного. Автомобиль выпускался в первые годы на украинском автозаводе ЗАЗ, его даже обозначали соответственно — ЗАЗ 21099. Это вносило некоторую путаницу, но все нестыковки устранялись по мере поступления.

Экстерьер Самары, а позже Спутника 21099 отличались длинными передними крыльями. Вернее, это были не длинные, а сплошные передние крылья, так как иногда на моделях 2108 и 2109 устанавливались короткие, которые как бы обрывались на линии решетки радиатора, а продолжением их была отдельная деталь облицовки радиатора. передние фары. У длиннокрылой машины не было шва на конце переднего крыла, а у короткокрылой шов был — вот и вся разница.

Двигатель на ВАЗ 21099 бензиновый карбюраторный, был двух типов, которые отличались объемом — 1,3 и 1,5 литра. Эти моторы некоторое время оснащались форсунками центрального впрыска. При удачной настройке электроники инжектора машина стала экономичной, с приличным потенциалом мощности, но, как правило, система впрыска работала не очень, вызывая массу нареканий. За время производства ВАЗ 21099 было две попытки супермодификации автомобиля, под заказ планировалось выпускать мощную Lada Sport с восьмицилиндровым двигателем и полноприводный джип Lada Victori.

Первый проект провалился, даже не начавшись,так как желающих ездить на спортивных жигулях не нашлось, да еще и за такую ​​космическую цену. Lada Virtory хоть и была выпущена в нескольких экземплярах, но также не нашла своего покупателя из-за чрезмерно высокой стоимости. В итоге выпуск ВАЗ 21099 продолжился в тривиальной версии, которая была принята на вооружение широкой публикой (хэтчбек и седан). Кроме типа кузова покупатель мог выбрать и тип двигателя — ВАЗ 2109.9 карбюратор или ваз 21099i инжектор.

Все потом поняли, что машину с карбюратором, то тор можно не продать ни за что, а вот с инжектором можно. Поэтому выбор обычно делался в пользу электронного впрыска. В мире было много людей, но русского водителя это совершенно не испугает.

ВАЗ 21099 инжектор продавался хорошо, ремонт обошелся недорого, запчасти были любые, мастеров по ремонту тоже хватало. И на фоне иномарок, которых становилось все больше и больше, и обслуживание которых выливалось в пятизначную цифру, не говоря уже о стоимости иномарок, ВАЗ 21099 выглядел как беспрецедентно дешевый автомобиль.

Примеры установки Архив — МПСЗ SECU-3 / Система зажигания и впрыска топлива

Решил установить SECU-3T на свою Таврию. Причиной стала плохо работающий трамблер и, конечно же, собственное желание улучшить работу двигателя. У меня двигатель фирменный, 1,1, карбюратор «Солекс» от восьмой модели.

Собственно говоря, с установкой SECU особенно повезло владельцам Таврий, так как на большинстве этих автомобилей уже есть штатные места для датчиков CKP. Всего их два: датчик положения и датчик опорной точки. Они расположены на колоколе сцепления. На фото установлен один датчик, отверстие для другого закрыто заглушкой. Перед этими отверстиями находится зубчатый маховик, который должен воздействовать на датчики, а SECU, в свою очередь, будет их (зубья) считать.

Следующее, что нужно определить, это наличие эхо-сигнала для датчика опорной точки на маховике. Сам маховик выглядит следующим образом:

На фото хорошо видно, что на маховике есть штифт. Узнать есть ли шпилька на маховике можно не снимая коробку. Для этого нужно поставить левое переднее колесо на домкрат, снять пластиковые заглушки с колокола сцепления и повернуть колесо, установив передачу и наблюдая за отверстиями для датчиков. В одном вы можете увидеть зубы, а в другом вам нужно будет найти штифт. Его легко пропустить, потому что он всего один.

Мне повезло, что у меня есть булавка! Но к сожалению у меня нет нарезанной резьбы для одного из креплений датчика, но это поправимо. Резьбу можно было нарезать или датчики закрепить на имеющемся отверстии с помощью пластины как на следующем фото

У меня не было регулировочных шаровых головок для датчиков, но вполне подойдут небольшие клеммные винты, Я использовал именно их. Датчики фирменные для Таврии.

Я начал с установки датчика опорной точки и датчика положения. Везде использовал пайку контактов.

Для датчиков использовал провода от караоке-стереомикрофона, вот такие:

Подходит не только по сечению, но и по качеству оплетки и, самое главное, по прочности.

Припаяйте клеммы датчиков к проводу и контактам гнезда основного блока.

Очень важно использовать экранированные провода для всех датчиков, чтобы избежать шума и жучков соответственно.

Потом разобрался с основным слотом.

Зеленый провод на картинке — грязная масса, к нему подключены все провода экранов. На этой фотке всего 3 экрана, подключенных к зеленому проводу (от датчика опорной точки, датчика положения и распределителя), на данный момент их там 5 (тоже CTS и KS). Так что постарайтесь предусмотреть, что на этом проводе можно разместить все что угодно. Желтый провод — это чистая земля для заземления датчиков. К нему подключается земля от КС и СТС.

Я запустил агрегат, используя один распределитель, фирменную катушку и запальник. Я решил сделать это, чтобы избежать удаления существующей системы и попробовать новую.

Подключить выход зажигания IGN_OUT1 к шестому контакту распределителя, остальные провода оставить без изменений. Таким образом, SECU теперь управляет зажиганием.

Основные соединения выполнены! Пора приступать к регулировке и проверке.

Подключите устройство к автомобилю и ПК. Менеджер запуска, количество зубьев маховика 114, количество зубьев до верхней мертвой точки 57 и длительность импульса запуска распределителя 38 зубьев. Не забываем про галочку «Объединить все каналы зажигания в один выход», ведь у нас разводка воспламенителя с одной катушкой и одним распределителем.

Нажимаем «сохранить», все — можно начинать. Двигатель запускается с первой попытки. Проверил вкладку CheckEngine — ошибок синхронизации нет, значит датчики правильно установлены и настроены.

На радостях сделал МАР-сенсор и решил поставить две катушки с двойным выходом с двумя распределителями, чтобы избавиться от воспламенителя. Распределители поставил на фирменное место, на каждом по одному креплению.


Другого разъема для второго распределителя у меня не было и поэтому я припаял его напрямую.

Катушки скрепил подручными средствами и соединил по схеме.

В менеджере убрал галочку с мультиплекса сигналов зажигания и изменил продолжительность включения воспламенителя с 38 до 76, таким образом теперь воспламенители будут срабатывать в два раза реже за цикл.

При попытке запустить двигатель не получилось.
