Ваз 2109 инжектор реле бензонасоса где находится: Реле и предохранители ЭСУД ВАЗ 21083, 21093, 21099 инжектор

Содержание

Где находится предохранитель топливного насоса на ваз 2109?

В случае, когда не работает топливный насос, надо проверить целостность предохранителей и включение главного реле системы управления двигателем и реле топливного насоса. На ВАЗ-2107, ВАЗ-2108, ВАЗ-2109 и их модификациях, реле и предохранители находятся на полочке под бардачком или под ней.

Какой предохранитель идёт на бензонасос ваз 2109?

Предохранители ЭСУД ВАЗ 2108, 2109, 21099

Предохранитель (15А) топливного насоса (4). — Предохранители извлекаются при ремонте электрических цепей, сбросе давления в топливной магистрали, измерении компрессии в цилиндрах.

Где находится реле бензонасоса на Ваз 2109?

Система управления двигателем автомобилей ВАЗ 2108, 2109, 21099 имеет три реле и три плавких предохранителя, защищающие ее электрические цепи. Они вынесены в отдельный блок предохранителей и реле, который расположен под панелью приборов с правой стороны от водителя под вещевой полкой.

Где находится реле топливного насоса ваз 2109 инжектор?

Расположен под задним сиденьем бензонасос ВАЗ 2109. Инжектор подразумевает его монтаж непосредственно в баке. Все дело в том, что насос погружного типа. В одном узле с ним находится датчик уровня топлива поплавкового типа.

Как проверить топливный насос на ваз 2109?

Приложить палец к отверстию от нагнетательного штуцера, несколько раз подкачать горючее ручной подкачкой; При этом из отверстия должна идти струя воздуха, существенно отталкивающая прижатый палец; Если струя окажется слабой или ее не будет, бензонасос попросту не качает.

Где находится реле зажигания на ваз 2108 карбюратор?

подключаются через реле. Блок реле и предохранителей в ВАЗ 2108-09-099 (карбюратор, инжектор) расположен под капотом, в отсеке перед ветровым стеклом с левой стороны.

Как проверить работает реле зажигание или нет ВАЗ 2109?

Как проверить реле зажигания на ВАЗ 2109

Чтобы проверить обмотки втягивающего реле, нужно проверить их сопротивление. А для проверки удерживающей катушки нужно подключить тестер в режиме омметра к выводу для подключения реле и корпусом.

Где находится главное реле на ваз 2112?

Расположение предохранителей и реле Основные предохранители и реле на автомобиле ВАЗ-2110, 21102, 21103, 2112 расположены с левой стороны от руля, чуть ниже. На рисунке представлены обозначения на монтажном блоке предохранителей.

Где находится главное реле на ваз 2115?

В каком месте располагается реле зажигания ВАЗ2115? Находится оно в салоне автомобиля, слева от рулевой колонки, под панелью приборов. Для того чтобы увидеть его, необходимо демонтировать панель приборов. Рядом, слева от него, расположено реле включения задних противотуманных фонарей.

Где находится главное реле бензонасоса Ваз 2110?

Обычно, у большинства модификаций автомобилей ВАЗ, главное реле находится примерно там же, где расположены предохранители и реле охлаждающего радиатор вентилятора и бензонасоса, то есть, в салоне, на полке, находящейся справа под панелью управления, ближе к месту пассажира.

Питание бензонасоса ваз 2109 инжектор

Продолжим.
Принялся я подключать.
Давайте по порядку. Сначала расскажу что да как, а потом как делал это я.

Начнем с общей схемы.

Теперь посмотрим что нужно изменить в моторном отсеке.

Начнем с вентилятора.
В данной косе есть одиночный контакт, если немного раскрыть изоляцию, то можно увидеть, что он идет бело-черным проводом.

На разных блоках вентилятор работал по разному, но основная особенность в том, что его включал датчик на радиаторе. Теперь же он будет включаться блоком инжектора.
И взамен старой схемы

Не буду рассматривать все штекеры датчиков, а рассмотрю лишь те моменты, которые ставят в тупик начинающего электрика ))))
В моторном отсеке два коричневых провода

Это «минусы» которые в схеме СУД названы G1 и G2 . Их надо прикрутить на корпус. обычно их прикручивают на ГБЦ в районе термостата.

Так же один черный провод

На самом деле это обман зрения. На самом деле это красный провод. в этом можно убедиться, если немного отодвинуть изоляцию. Это «+12″ который крепиться непосредственно на аккумуляторную батарею. Он питает «мозги».

Ну вот вроде бы и все. больше в моторном отсеке ничего незвестного не осталось. Теперь посмотрим что твориться в салоне автомобиля

Рассмотрим подключения бензонасоса.

В карбовой версии к баку подходило два провода

Дело в том, что в карбюраторной схеме бензонасос внешний стоит в моторном отсеке, а эти провода идут просто на датчик уровня бензина. Один синий с красным подает напряжение, второй — розовой передает информацию о наличии бензина.
В данном случае(инжекторе) у нас бензонасос стоит в баке. и подключается он при помощи колодки
Чтобы не тянуть лишних проводов стоит сделать вот как — подсоединить старые провода к колодке следующим образом:
розовый провод колодки к розовому проводу, серый провод колодки к зелено- красном, черно-белый- масса, синий не нужен.

Теперь у нас подключено питание бензонасоса и контакт показывающий уровень топлива. Черно-белый провод кидаем на минус. т.е. корпус. Сине-красный провод не нужен.
Все в районе бензобака все подключено.

Теперь разберемся с подключением в районе панели приборов.
Раньше старые контакты(питания датчика уровня и сигнальный ) были подключены через монтажный блок к панели приборов

т.е. 11 контакт белой колодки мы не трогаем. Это контакт который показывает уровень топлива.
А вот 11 контакт красной колодки отсоединяем от панели приборов.
(В моем случае немножко не такое расположение, но смысл не меняется.)
Его нужно подсоединить к контакту который идет от жгута СУД

Далее думаем как подключать проводку СУД к косе салонной проводки.Колодка подключения выглядит так

Как-то утром или после поездки, вы пытаясь завести свою любимую ВАЗ 2109I, не слышите знакомого звука бензонасоса и завести машину не получается. Вы думаете

сломался бензонасос.

Первым делом в такой ситуации нужно прислушаться к работе реле, отвечающих за работу бензонасоса.

Реле всего два. Главное реле и реле бензонасоса.

Главное реле срабатывает при включении зажигания и характерно щелкает в районе ног пассажира, далее за ним щелкает реле бензонасоса и через некоторое время отключается.

Если Вы не услышали один или оба щелчка, значит дело в реле или предохранителе.

Вторая ситуация щелчки есть (реле работает нормально), но бензонасос ВАЗ 2109 не качает. В этой ситуации нам понадобится провод, чтобы на прямую подать питание на бензонасос. Ну или мультиметр для измерения напряжения на бензонасосе.

В первой ситуации проверяем все предохранители и реле (они находятся над ногами пассажира).

Если все предохранители вроде целы — ищем колодку диагностики (расположена рядом с реле) и замыкаем на ней H и G контакты — это даст нам возможность включить

бензонасос ваз 2109 в обход реле.

Далее, если работа бензонасоса не наладилась, требуется проверить все контакты по приведенной ниже схеме.

Схема управления Бензонасосом Ваз 2109

Если стартер Вашей машины крутит нормально, а машина не заводится, первым делом надо проверить включение топливного насоса. На отечественных машинах его работа слышна из салона, при включении зажигания характерное жужжание из-под заднего сидения или багажника. В случае, когда не работает топливный насос, надо проверить целостность предохранителей и включение главного реле системы управления двигателем и реле топливного насоса.
На ВАЗ-2107, ВАЗ-2108, ВАЗ-2109 и их модификациях, реле и предохранители находятся на полочке под бардачком или под ней. На ВАЗ-2110 и подобных, следует искать в консоли отопителя с пассажирской стороны, открутив винты крепления и убрав боковую крышку. На автомобилях ГАЗ они находится в под капотном пространстве на передней стенке салона, ближе к пассажирской стороне.

Реле топливного насоса не включается.

Если не работает топливный насос, то в первую очередь надо проверить влечение главного реле и реле топливного насоса. В случае если главное реле не щёлкает, то необходимо проверить цепь его включения и его исправность. Как это сделать описано в статье не включается главное реле,

В случае, когда главное реле включается, а реле топливного насоса нет, необходимо проверить питание на выводах 85 и 86. При использовании контрольной лампы, её потребляемый ток не должен превышать 0,25А., в противном случае может произойти порча контроллера. Если ни на одном выводе контрольная лампа не горит, то на реле не поступает питание. Это может быть вызвано перегоранием предохранителя или обрывом питающего провода.

В случае, когда лампа горит на одном выводе ярко, а на втором в пол накала и при этом возможно срабатывание реле, следует удалить реле из гнезда и соединить выводы 85 и 86 контрольной лампой. При включении зажигания контрольная лампа должна загореть и потухнуть примерно через 20 – 30 секунд. Если лампа загорается и имеется плохой контакт в соединении колодки и реле топливного насоса. В случае, когда лампа не загорается, возможен обрыв в проводе соединяющем реле с контроллером или неисправен сам контроллер.

Не работает топливный насос, реле включается.

Проверка питания реле.

В том случае, когда при включении зажигания реле топливного насоса включается, а сам насос не работает, необходимо проверить питание на выводе 87 реле топливного насоса. Для этого выводом контрольной лампы подключенной к массе автомобиля касаемся клеммы 87 гнезда реле, при этом лампа должна загореть. Если лампа не горит, значит, перегорел предохранитель или есть обрыв в проводе.

При наличие питания на клемме 87, следует удалить реле из гнезда, а вместо него поставить перемычку между выводами 87 и 30. В этом случае при исправном насосе и соединительных проводах, насос должен начать работать и если это произошло, следует поменять реле. Если насос не начал работать то, не убирая перемычку, необходимо контрольной лампой подключенной к массе автомобиля коснуться питающего провода на топливном насосе.

Проверка цепи питания топливного насоса.

Если на автомобиле установлен погружной насос, в составе топливного модуля, необходимо снять соединительный разъём и коснуться одного из толстых проводов. При касании одного из них контрольная лампа должна гореть. Если лампа не горит ни на одном из проводов, то надо устранить обрыв в проводе от реле топливного насоса до разъёма модуля или самого насоса, если насос выносного типа. Одной из причин обрыва может быть блокировка от угона установленной не штатной сигнализации.

В том случае, когда контрольная лампа загорается на одном из толстых проводов разъёма или одном из выводов выносного насоса, надо соединить эти выводы контрольной лампой между собой. При этом контрольная лампа должна гореть. Если лампа не горит надо устранить обрыв или плохой контакт в проводе, соединяющем насос с массой автомобиля.

В случае, когда при проверке проводов и реле включения топливного насоса неисправность не выявлена, неисправен электродвигатель топливного насоса или его соединение с разъёмом модуля. Найти причину не сложно вытащив модуль топливного насоса из бака. При плохом контакте с разъёмом будет видно оплавление штекеров. Если оплавления не замечено, то для проверки самого насоса можно подключить его к аккумулятору. При этом надо учитывать, что работа погружного насоса без жидкости, выводит насос из строя. Неисправный насос следует заменить.

инжектор как работает. Замена и проверка

Потребуется рассмотреть особенности, которыми обладает бензонасос ВАЗ 2109. Инжектор если в системе впрыска топлива, то насос электрического типа. Его применение связано с тем, что возникает необходимость в управлении топливоподачей в камеры сгорания. Но, как вы знаете, бензин поступает сначала в специальную рампу, в которой происходит смешивание его с воздухом в определенной пропорции (14 к 1). В ней поддерживается постоянное давление, при помощи которого происходит подача смеси в камеру сгорания через отверстия в электромагнитных форсунках. Это устройства, которые превращают топливовоздушную смесь в очень мелкие капли. По сути, в камере сгорания воспламеняется туман, в котором находится бензин во взвешенном состоянии.

Как работает топливный насос

Ничего сложного в системе подачи топлива нет. Обычная помпа, которая приводится в движение ротором электрического двигателя. Чтобы обезопасить всю топливную систему от попадания мелких частиц, используется фильтр. Но на этом не окончены особенности, ведь стоит отметить, что необходимо поддерживать на одном уровне давление в рампе. А бензонасос ВАЗ 2109 (инжектор без него попросту не сможет работать) при условии, что будет постоянно качать бензин, станет нагнетать давление все выше и выше. А от этого работа системы нарушится.

Следовательно, нужно проводить регулировку давления. Для этого применяется специальное устройство, которое и называется регулятором давления. Он устанавливается в топливной рампе, соединяется с трубопроводом, который служит для сбрасывания излишков бензина в бак. При включении зажигания производится опрос датчика давления в рампе, после чего включается привод бензонасоса. После того как давление в рампе возросло до необходимого значения, топливный насос отключается. Следовательно, работает он не постоянно.

Как снять бензонасос

Расположен под задним сиденьем бензонасос ВАЗ 2109. Инжектор подразумевает его монтаж непосредственно в баке. Все дело в том, что насос погружного типа. В одном узле с ним находится датчик уровня топлива поплавкового типа. Работает он за счет того, что поплавок перемещает бегунок на переменном сопротивлении. При этом в цепи питания изменяется ток. По величине изменения определяется количество бензина, которое осталось в баке. Для снятия насоса вам потребуется использовать плоскогубцы, отвертки и ключ на 8.

Вполне возможно, что причиной того, что не происходит подача топлива, является неработающее реле бензонасоса ВАЗ 2109. Инжектор в своем составе имеет его, а также предохранитель, который запросто мог сгореть. Перед началом проведения работы тщательно очистите всю крышку, чтобы после снятия не попала пыль внутрь бака. Затем, используя отвертку, ослабьте хомуты, которыми затянуты шланги. Снимите их, если не получается руками, то попробуйте аккуратно обжать их плоскогубцами и прокручивать. После этого ключом на 8 выкручиваете все гайки, которыми крепится крышка к корпусу бака. Обратите внимание на то, что там имеются шайбы. Не потеряйте их. Вот и все, теперь насос может быть спокойно снят для замены или ремонта.

Проверка работоспособности насоса

Проверить несложно даже без наличия специальных приборов бензонасос ВАЗ 2109. Инжектор не сможет работать без давления в топливной рампе. Следовательно, вам нужно, чтобы двигатель насоса вращался. Проверить это несложно, достаточно подключить его выводы к аккумуляторной батарее. Если боитесь, то включите в разрыв одного провода лампу накаливания. Она поможет определить исправность обмотки двигателя. Обратите внимание на то, что фильтр должен быть максимально чистым. Если он забит, то обязательно поменяйте его. В противном случае помпа не сможет создать нужное давление.

Установка насоса

Обратите внимание на состояние проводов, когда проводится замена бензонасоса ВАЗ 2109. Инжектор подразумевает питание мотора от бортовой сети, поэтому обрывов и разрушения изоляции не должно быть. Установка топливного насоса проводится в последовательности, обратной снятию. Сначала ставите корпус в бак, попадая на шпильки. Затем нужно затянуть все гайки, после чего поставить на место шланги и подключить штекер с проводами.

Нет питания на бензонасос ваз 2110 инжектор

Спокойствие, только спокойствие, как говорил Великий повелитель крыльчатки)
На самом деле, у меня все впорядке. Теперь. Пост пишу, что бы его могли найти в поиске люди, у которых вдруг перестал работать исправный бензонасос.
Трабл этот был у меня давно, и я очень долго мучился, и не знал как устранить последствия этой неведомой херни, перелистав при этом массу инфы. И вот, сегодня утром, когда в минус 35 машинка не запустилась, а я затупив забыл про эту приколюху, и посадив батарейку чуть не поехал на работу на маршрутке, я снова вспомнил, что нужно делать.

Рассказываю в чем суть. Просто отказывается включаться бензонасос. С мозга должен подаваться минус на реле включения бензонасоса, но он почему то не подается периодически. Толи глюк в мозгах, то ли баг сигналки. Но я такой не один, и проблема, как оказалась посещает многих.

Что нужно сделать, если при включении зажигания у нас не работает бензонасос.

Со стороны переднего пассажира вскрываем боковушку торпеды, она указана под цифрой 3

Открыв лючек мы видим 3 преда, и 3 реле. У меня примерно так, как показано на фото ниже. Что сделать, что бы машинка поехала. Здесь есть 2 варианта:

1. На фото подписан минусовой контакт. Нужно немного вытащить реле, за контакт реле нужно прицепить провод, и кинуть его на массу кузова. Реле после этого посадить на место. Что это даёт. Бензонасос, при включении зажигания, начнет работать. Сразу отмечу, что бензонасос будет работать на постоянку. Просто так не рекомендую оставлять включенное зажигание с такой доработкой, т.к. можно спалить бензонасос.

2. Вариант. По тому же принципу нужно замкнуть плюсовые контакты, они указаны на фото. Данная процедура позволит запустить бензонасос даже с выключенным зажиганием, и вы сможете доехать до сервиса, или куда планировали ехать.

Не забудьте, после того, как доехали до места, удалить данные доработки, т.к. применять их рекомендую только в экстренных случаях. Использование «на постоянку» может быть не безопасно, и привести к неприятным последствиям.

Как я искал причину отказа бензонасоса ВАЗ 2110

Вечером заехал в гараж, а утром не смог завести. Обычно включаю зажигание при этом слышен щелчок реле и жужжание насоса и где-то через 3-5 секунд опять слышен щелчок реле и насос замолкает и поворачиваю ключ до конца, работает стартер но двигатель не заводится потому как нет давления в системе питания, насос не качает.

Ищу причину отказа бензонасоса путем проверки предохранителя, который находится

Под боковиной в глубине находятся блок предохранителей, реле и ЭБУ.

Блок реле и предохранителей в увеличенном виде

Вначале проверил предохранитель под номером 3 вынул из гнезда осмотрел состояние контактов и прибором проверил целостность, предохранитель оказался целым (к стати на 15 ампер)

это не помогло, далее проверил реле под номером 4. Для этого отвернул гайки указанные стрелками, чтобы снять реле и поставить заведомо исправное. Где взять исправное реле? Можно снять на время проверки в монтажном блоке реле «дальний свет» оно точно такое же как и реле бензонасоса. Это не помогло, снял заднее сидение под, которым находится бензобак с погружным насосом.

Далее открывается перед нами

Прежде чем произвести выше указанные действия я проверил цепь питания (+)(-) т.е. масса бензонасоса на разъёме под номером 5 прибором можно и контрольной лампой результат положительный, проверил целостность цепи на косичке на разъемах под номерами 4,6

Может случиться что не будет цепи питания (+) или () на разъеме под номером 5. Если () т.е. масса не приходит на разъем нужно проверить место соединения с кузовом. У меня цепи питания прозвонились.

Место подключения массы труднодоступное, чтобы добраться нужно разобрать верхнюю и нижнюю облицовку туннеля пола.

Я проверил цепи питания приходят до разъема под номером 4, а бензонасос не работает, то произвел вышеуказанные действия как показано на рисунке, достал топливный модуль с бензонасосом из топливного бака. Снял прижимное кольцо и прокладку

Осторожно вытащил топливный модуль из бака немного, наклонив в сторону правой двери салона, чтобы не погнуть поводок поплавка датчика указателя топлива (ДУТ)

Разобрал топливный модуль. Отдельно проверил насос напрямую от аккумулятора. Насос работает. Проверил разъемы и нашел причину отказа оказывается плюсовой контакт разъема (в виде штыря) снизу под кожухом слегка подгорел. Контакт (в виде штыря) разъема почистил, а другую сторону разъема не смог.

Купил в сборе с поплавком.

Собрал топливный модуль, не устанавливая в бензобак проверил, работает. Устанавливать насос нужно стрелкой в сторону багажника. Установил и поехал бензонасос работает нормально.

Вступите в группу, и вы сможете просматривать изображения в полном размере

Если стартер Вашей машины крутит нормально, а машина не заводится, первым делом надо проверить включение топливного насоса. На отечественных машинах его работа слышна из салона, при включении зажигания характерное жужжание из-под заднего сидения или багажника. В случае, когда не работает топливный насос, надо проверить целостность предохранителей и включение главного реле системы управления двигателем и реле топливного насоса.
На ВАЗ-2107, ВАЗ-2108, ВАЗ-2109 и их модификациях, реле и предохранители находятся на полочке под бардачком или под ней. На ВАЗ-2110 и подобных, следует искать в консоли отопителя с пассажирской стороны, открутив винты крепления и убрав боковую крышку. На автомобилях ГАЗ они находится в под капотном пространстве на передней стенке салона, ближе к пассажирской стороне.

Реле топливного насоса не включается.

Если не работает топливный насос, то в первую очередь надо проверить влечение главного реле и реле топливного насоса. В случае если главное реле не щёлкает, то необходимо проверить цепь его включения и его исправность. Как это сделать описано в статье не включается главное реле,

В случае, когда главное реле включается, а реле топливного насоса нет, необходимо проверить питание на выводах 85 и 86. При использовании контрольной лампы, её потребляемый ток не должен превышать 0,25А., в противном случае может произойти порча контроллера. Если ни на одном выводе контрольная лампа не горит, то на реле не поступает питание. Это может быть вызвано перегоранием предохранителя или обрывом питающего провода.

В случае, когда лампа горит на одном выводе ярко, а на втором в пол накала и при этом возможно срабатывание реле, следует удалить реле из гнезда и соединить выводы 85 и 86 контрольной лампой. При включении зажигания контрольная лампа должна загореть и потухнуть примерно через 20 – 30 секунд. Если лампа загорается и имеется плохой контакт в соединении колодки и реле топливного насоса. В случае, когда лампа не загорается, возможен обрыв в проводе соединяющем реле с контроллером или неисправен сам контроллер.

Не работает топливный насос, реле включается.

Проверка питания реле.

В том случае, когда при включении зажигания реле топливного насоса включается, а сам насос не работает, необходимо проверить питание на выводе 87 реле топливного насоса. Для этого выводом контрольной лампы подключенной к массе автомобиля касаемся клеммы 87 гнезда реле, при этом лампа должна загореть. Если лампа не горит, значит, перегорел предохранитель или есть обрыв в проводе.

При наличие питания на клемме 87, следует удалить реле из гнезда, а вместо него поставить перемычку между выводами 87 и 30. В этом случае при исправном насосе и соединительных проводах, насос должен начать работать и если это произошло, следует поменять реле. Если насос не начал работать то, не убирая перемычку, необходимо контрольной лампой подключенной к массе автомобиля коснуться питающего провода на топливном насосе.

Проверка цепи питания топливного насоса.

Если на автомобиле установлен погружной насос, в составе топливного модуля, необходимо снять соединительный разъём и коснуться одного из толстых проводов. При касании одного из них контрольная лампа должна гореть. Если лампа не горит ни на одном из проводов, то надо устранить обрыв в проводе от реле топливного насоса до разъёма модуля или самого насоса, если насос выносного типа. Одной из причин обрыва может быть блокировка от угона установленной не штатной сигнализации.

В том случае, когда контрольная лампа загорается на одном из толстых проводов разъёма или одном из выводов выносного насоса, надо соединить эти выводы контрольной лампой между собой. При этом контрольная лампа должна гореть. Если лампа не горит надо устранить обрыв или плохой контакт в проводе, соединяющем насос с массой автомобиля.

В случае, когда при проверке проводов и реле включения топливного насоса неисправность не выявлена, неисправен электродвигатель топливного насоса или его соединение с разъёмом модуля. Найти причину не сложно вытащив модуль топливного насоса из бака. При плохом контакте с разъёмом будет видно оплавление штекеров. Если оплавления не замечено, то для проверки самого насоса можно подключить его к аккумулятору. При этом надо учитывать, что работа погружного насоса без жидкости, выводит насос из строя. Неисправный насос следует заменить.

Главное реле,главное реле ваз

Главная › Новости

Опубликовано: 06.03.2018

Не заводиться инжектор 1.5 ВАЗ 2108 — 2115 и калина?просмотров 26 811 Google+

При включении зажигания, на автомобилях с инжекторным двигателем, подаётся питание на соответствующий вывод контроллера соединённый с замком зажигания. Это питание является сигналом к включению главного реле, через которое подаётся питание к форсункам, катушкам зажигания (модулю зажигания), реле бензонасоса и так далее. То есть если неисправно реле или цепь его включения двигатель не заведётся. Как найти неисправность, если двигатель не запускается из-за главного реле. Для начала найти место его установки на автомобиле. В основном оно устанавливается рядом с реле топливного насоса и реле включения вентилятора охлаждения радиатора.



Там же устанавливаются и предохранители системы управления двигателем, топливного насоса и вентилятора радиатора охлаждения. На автомобилях ВАЗ – 2107, ВАЗ – 2109 и его модификациях, оно располагается на полке под бардачком или под ней. На автомобилях марки ВАЗ – 2110 и подобных под боковиной консоли отопителя, со стороны пассажира. На автомобилях марки ГАЗ, обычно находятся под капотом на передней стенке салона ближе к пассажирской стороне. Если при включении зажигания не слышен характерный щелчок включения реле, необходимо контрольной лампой подключенной к минусу, проверить наличие питания на выводах 85 и 86 гнезда главного реле. При использовании контрольной лампы, её потребляемый ток не должен превышать 0,25А., в противном случае может произойти порча контроллера. Если ни на одном выводе контрольная лампа не горит, то на реле не поступает питание. Это может быть вызвано перегоранием предохранителя или обрывом питающего провода. В случае, когда лампа горит на одном выводе ярко, а на втором в пол накала и при этом возможно срабатывание реле, следует удалить реле из гнезда и соединить выводы 85 и 86 контрольной лампой. при включенном зажигании контрольная лампа должна гореть. Если это так, то необходимо устранить плохой контакт в соединении реле с его колодкой. В случае, когда контрольная лампа не горит, необходимо проверить целостность провода следующего от реле к контроллеру и контакт минусовых проводов от контроллера к корпусу двигателя. На автомобилях марки ВАЗ эти провода крепятся с торца головки блока цилиндров над термостатом, а на автомобилях марки ГАЗ к сочленяющей шпильке ресивера и впускного коллектора в районе четвёртого цилиндра. Если провода исправны, но реле не включается, неисправен контроллер. Например, на автомобилях «Волга» частой неисправностью в этом случае является обрыв минусового провода или попадание воды в контроллер, что приводит к его неисправности.


Поверка работы MAIN RELAY (главное реле)

Реле бензонасоса ваз 21099 инжектор где находится – Прокачай АВТО

На чтение 13 мин Просмотров 123 Опубликовано

Проверка реле включения топливного насоса

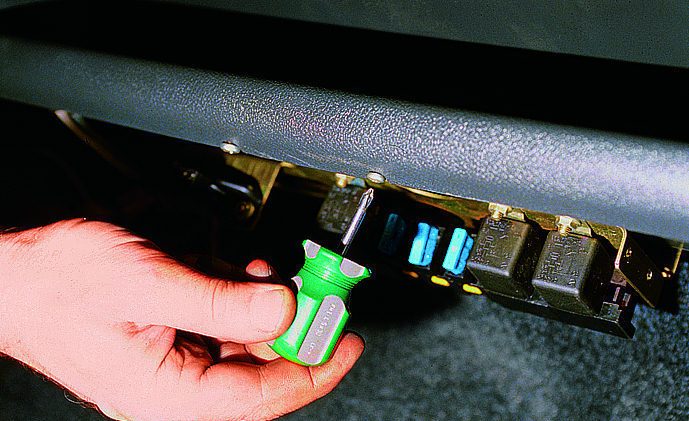

Реле включения топливного насоса находится в блоке реле, расположенном в правой задней части моторного отсека Оно используется для управления работой электрического топливного насоса. В частности, реле разрывает цепь питания насоса, если двигатель останавливается при включенном зажигании.

Для включения топливного насоса при остановленном двигателе необходимо снять реле и замкнуть на разъ-еме контакты 30 и 87 коротким проводом диаметром 1,5 мм. В моделях 520i/525i/524td реле топливного насоса имеет коричневый цвет, а в моделях 530i/535i — оранжевый.

Внимание: при проверке реле включения топливного насоса аккумуляторная батарея долж- на быть заряжена.

• Проверьте предохранитель N 23.

• Присоедините вольтметр к контактам 30 (*) и 85 (-) на разъеме реле. Напряжение должно составлять около 12В.

• Если это не так. подключите вольтметр к контакту 30 и массе. Если при этом напряжение составляет около 12 В, проверьте по схеме электрооборудования, не оборван ли коричнево-зеленый провод. Если он цел, проверьте красный провод и замените при необходимости.

• Включите зажигание. Присоедините вольтметр к контакту 86 (+) и массе. Показания должны составлять около 12 В В противном случае проверьте по схеме электрооборудования, не оборван ли красно-белый провод и замените его при необходимости.

• Проверьте наличие сигнала на выходе датчика частоты вращения/углового положения коленчатого вала (для этого следует обратиться на станцию техобслуживания).

• Замкните короткой перемычкой контакты 30 и 87. Если насос заработает, замените реле. В противном случае проверьте на обрыв и при необходимости замените зелено-фиолетовый провод.

• Если провод в порядке, замените топливный насос.

Большинство электрических цепей защищено плавкими предохранителями. Электродвигатели моторедукторов (очистителей ветрового стекла, заднего стекла (ВАЗ-2108, -2109), фар — если установлены) защищены автоматическими биметаллическими предохранителями многоразового действия. Цепь питания системы впрыска (двигатель 2111) защищена плавкой вставкой из провода с жилой уменьшенного сечения (1 мм2). Не защищены цепи заряда аккумуляторной батареи, зажигания (карбюраторные двигатели), пуска двигателя, цепь “генератор — выключатель зажигания — монтажный блок». Мощные потребители (стартер, фары, электродвигатель вентилятора системы охлаждения, электробензонасос и т.п.) подключаются через реле.

Блок реле и предохранителей в ВАЗ 2108-09-099 (карбюратор, инжектор) расположен под капотом, в отсеке перед ветровым стеклом с левой стороны.

Монтажный блок предохранителей 2114-3722010-18

№ реле/ предохранителяРасшифровка
K1Реле включения очистителей фар
К2Реле-прерыватель указателей поворота и аварийной сигнализации
К3Реле стеклоочистителя ветрового окна
К4Реле контроля исправности ламп
К5Реле включения стеклоподъемников
К6Реле включения звуковых сигналов
К7Реле включения электро-обогрева заднего стекла
К8Реле включения дальнего света фар
К9Реле включения ближнего света фар
F1-F16Плавкие предохранители

Монтажный блок предохранителей 2114-3722010-60

№ реле/ предохранителяРасшифровка
K1Реле включения очистителей фар
К2Реле-прерыватель указателей поворота и аварийной сигнализации
К3Реле очистителя ветрового стекла
К4Реле контроля исправности ламп стоп-сигнала и габаритных огней
К5Реле включения стеклоподъемников
К6Реле включения звуковых сигналов
К7Реле включения электро-обогрева заднего стекла
К8Реле включения дальнего света фар
К9Реле включения ближнего света фар
F1-F16Плавкие предохранители
F1-F20Запасные предохранители

Монтажный блок предохранителей 17.3722

№ реле/ предохранителяРасшифровка
1 (К6)Реле включения очистителей фар
2 (К1)Реле времени омывателя заднего стекла
3 (К2)Реле-прерыватель указателей поворота и аварийной сигнализации
4 (К3)Реле стеклоочистителя
5Контактные перемычки на месте реле контроля исправности ламп
6 (К10)Реле включения обогрева заднего стекла
7Запасной предохранитель
8 (К5)Реле включения дальнего света фар
9 (К11)Реле включения ближнего света фар
10Предохранитель
11 (К9)Реле включения электродвигателя вентилятора системы охлаждения двигателя
12 (К8)Реле включения звукового сигнала

Расшифровка предохранителей монтажного блока для ВАЗ 2109, 2108, 21099

F1-F16 — монтажный блок 2114-3722010-60, 2114-3722010-18.

Цифры от 1 до 16 — монтажный блок старого образца 17.3722

N предохранителяРасшифровка
1 (8 A), F9 (7,5 A)Правая противотуманная фара
2 (8 A), F8 (7,5 A)Левая противотуманная фара
3 (8 A), F1 (10 A)Очистители фар (в момент включения).

Реле включения очистителей фар (контакты). Клапан включения омыва фар

4 (16 A), F7 (30 A)Очистители фар (в рабочем режиме).

Реле включения очистителей фар (обмотка).

Электродвигатель вентилятора отопителя — предохранитель печки

Электродвигатель омывателя стекол.

Моторедуктор очистителя заднего стекла.

Реле времени омывателя заднего стекла.

Клапаны включения омывателя ветрового и заднего стекол.

Реле (обмотка) включения электро-вентилятора системы охлаждения двигателя.

Реле (обмотка) включения обогрева заднего стекла.

Контрольная лампа обогрева заднего стекла.

Лампа освещения вещевого ящика

5 (8 A), F16 (15 A)Указатели поворота и реле-прерыватель указателей поворота и аварийной сигнализации (в режиме указания поворота). Контрольная лампа указателей поворота.

Задние фонари (лампы света заднего хода).

Моторедуктор и реле включения очистителя ветрового стекла. Обмотка возбуждения генератора (при пуске двигателя). Контрольная лампа уровня тормозной жидкости.

Контрольная лампа давления масла.

Контрольная лампа воздушной заслонки карбюратора. Контрольная лампа стояночного тормоза.

Лампа светового табло «STOP».

Указатель температуры охлаждающей жидкости.

Указатель уровня топлива с контрольной лампой резерва. Вольтметр

6 (8 A), F3 (10 A)Задние фонари (лампы стоп-сигнала).

Плафон освещения салона

6 (8 A), F6 (30 A)Электростеклоподъемники передних дверей.

Реле включения электростеклоподъемников

7 (8 A), F10 (7,5 A)Фонари освещения номерного знака. Подкапотная лампа.

Лампы освещения приборов.

Контрольная лампа наружного освещения. Табло подсветки рычагов отопителя. Лампа освещения прикуривателя

8 (16 A), F5 (20 A)Электродвигатель вентилятора системы охлаждения двигателя, и реле его включения (контакты).

Звуковой сигнал и реле его включения

9 (8 A), F10 (7,5 A)Левая фара (габаритный свет).

Левый задний фонарь (габаритный свет)

10 (8 A), F11 (7.5 A)Правая фара (габаритный сеет).

Правый задний фонарь (габаритный свет)

11 (8 A), F2 (10 A)Указатели поворота и реле-прерыватель аварийной сигнализации (в режиме аварийной сигнализации).

Контрольная лампа аварийной сигнализации

12 (16 A), F4 (20 A)Элемент обогрева заднего стекла.

Реле (контакты) включения обогрева заднего стекла. Штепсельная розетка для переносной лампы. Прикуриватель

13 (8 A), F15 (7,5 A)Правая фара (дальний свет)14 (8 A), F14 (7.5)Левая фара (дальний свет).

Контрольная лампа включения дальнего света фар

15 (8 A), F13 (7,5 A)Левая фара (ближний свет)16 (8 A), F12 (7,5 A)Правая фара (ближний свет)

Схема монтажного блока предохранителей ВАЗ 2109, 2108, 21099 (блок 17.3722)

(наружная цифра в обозначении наконечника провода — номер колодки, а внутренняя цифра — условный номер штекера)

№ реле/ предохранителяРасшифровка
K1Реле времени омывателя заднего стекла
К2Реле-прерыватель указателей поворота и аварийной сигнализации
К3Реле стеклоочистителя
К4Реле контроля исправности ламп (внутри показаны контактные перемычки, которые устанавливаются вместо реле)
К5Реле включения дальнего света фар
К6Реле включения фаро-очистителей
К7Реле питания стеклоподъемников
К8Реле включения звукового сигнала
К9Реле включения электродвигателя вентилятора системы охлаждения двигателя
K10Реле включения обогрева заднего стекла
К11Реле включения ближнего света фар

Схема монтажного блока предохранителей ВАЗ 2109, 2108, 21099 (2114-3722010-60)

№ реле/ предохранителяРасшифровка
K1Реле включения очистителей фар
К2Реле-прерыватель указателей поворота и аварийной сигнализации
К3Реле очистителя ветрового стекла
К4Реле контроля исправности ламп
К5Реле включения стеклоподъемников
К6Реле включения звуковых сигналов
К7Реле включения обогрева заднего стекла
К8Реле включения дальнего света фар
К9Реле включения ближнего света фар
F1-F20Плавкие предохранители

Условная нумерация штекеров в колодках монтажного блока ВАЗ 2109-09-099 для подключения проводов в са­лоне:

Ш9 — колодка, соединяющаяся с задним жгутом проводов;

Ш1-Ш4 — колодки, соединяющиеся со жгутом проводов панели приборов.

Условная нумерация штекеров в колодках монтажного блока ВАЗ 2109-09-099 для подключения проводов в моторном отсеке:

Ш5 и Ш6 — колодки для присоединения переднего жгута проводов;

Ш7 и Ш8 — колодки для присоединения жгута проводов левого брызговика;

Ш11 — колодка для присоединения жгута проводов коробки воздухопритока.

Часто задают вопрос, где находиться реле печки на ВАЗ 2109 — самого реле печки для ВАЗ 2108, 2109, 21099 не существует. В старых моделях есть реле зажигания, через которое запитана в том числе и печка:

В более свежих моделях ВАЗ печка запитана через замок зажигания на прямую.

СМОТРИТЕ ТАКЖЕ — предохранители и реле для…:

Переднеприводные автомобили ВАЗ очень популярны в России благодаря высокой ремонтопригодности, относительно небольшой стоимости запчастей, простой конструкции. Но в связи с большим количеством модификаций водителю нелегко разобраться даже с инструкцией, где находится тот или другой узел (деталь), в частности, на машине ВАЗ-21099 инжектор.

Прежде чем отремонтировать авто, некоторые детали приходится искать долго и кропотливо, теряя при этом немало времени. В этой статье мы поможем разобраться, где находится то или иное устройство на Вазовской модели 21099, и надеемся, что информация в какой-то степени пригодится автовладельцам, только что только что купившим автомобиль, или начинающим водителям.

Где расположен бензонасос на ВАЗ-21099 инжектор

Снятие и установка бензинового насоса (БН) – работа несложная, не требует большого слесарного опыта и высокой квалификации. Но если топливный насос на карбюраторных авто искать долго не приходится (он расположен на двигателе, под капотом), то на инжекторе с первой попытки новичку его можно и не найти. Где же расположен бензонасос на седане ВАЗ-21099 инжектор? Разбираемся в этом пошагово:

  • сдвигаем в машине передние кресла по максимуму вперед, чтобы освободить пространство салона сзади;
  • открываем заднюю левую дверь авто, находим небольшую петлю на заднем диване, которая расположена на стыке «сидушек» примерно посередине салона;
  • тянем за петлю вверх, тем самым поднимая заднюю часть нижнего сиденья;
  • под ковролином видим лючок бензобака;
  • отворачиваем два винта крепления, снимаем лючок и обнаруживаем под ним бензонасос.

Где находится реле вентилятора ВАЗ-21099 инжектор

С «Девяносто Девятой» достаточно часто возникает проблема, когда не включается вентилятор обдува двигателя, и охлаждающая жидкость начинает кипеть. При возникновении такой неисправности в первую очередь проверяют работоспособность самого вентилятора, подав на него напрямую напряжение с аккумулятора, но здесь могут быть и другие неполадки.

Для того чтобы проверить всю схему, важно найти, где находится реле вентилятора ВАЗ-21099 инжектор, так как именно оно отвечает за включение обдува. Находим эту деталь в салоне машины спереди, с пассажирской стороны, она установлена под бардачком, у ног пассажира.

Искомое реле на картинке обозначено оранжевым кружком, также здесь вы найдете и предохранитель, перегорающий при коротком замыкании вентилятора охлаждения.

Где находится масса ВАЗ-21099 инжектор (основная)

Если слабо крутит стартер, или вовсе не запускается двигатель (происходят щелчки при запуске), возникают различные проблемы с электрикой, вполне вероятно, что на автомобиле нет нормальной массы. Устранить такую проблему в целом несложно, но для этого еще нужно знать, где находится масса ВАЗ-21099 инжектор.

Основной массовый (толстый) провод идет от минусовой клеммы аккумулятора на двигатель, более тонкий проводок соединяется с кузовом машины, от этого соединения зависят все потребители энергии в автомобиле. При плохом контакте аккумуляторная батарея перестает нормально заряжаться, чтобы стартер хорошо крутил, следует проверять надежность этих контактов, зачищать металл от окисления. Если из-за большой нагрузки (например, при установке дополнительного оборудования) массовый провод греется, и его явно не хватает, можно «проложить» дополнительную массу практически в любом месте, где обеспечивается хороший контакт двигателя с кузовом. Главное, чтобы этот провод был достаточного сечения.

Где находится реле стартера

Так же, как и вентилятором охлаждения мотора, стартером управляет реле, и из-за его неисправности могут возникать проблемы:

  • при повороте ключа зажигания ничего не происходит, мотор не подает никаких признаков жизни;
  • при попытке запустить двигатель раздаются щелчки, но стартер не прокручивает.

Узнать, где находится реле стартера на авто ВАЗ-21099i, очень просто, для этого только нужно открыть капот автомобиля и заглянуть за воздушный патрубок инжекторного движка, искомая деталь показана ниже на картинке.

Где находится датчик температуры

Если на щитке приборов не показывает датчик температуры, есть большой риск перегреть двигатель, так как приборная панель не информирует водителя о нагреве охлаждающей жидкости ДВС (двигателя внутреннего сгорания). Разумеется, могут быть неисправными приборная панель или электропроводка, но чаще всего отказывается работать температурный датчик (ДТОЖ) на самом движке.

Где находится датчик температуры на инжекторном авто 099? Конечно, его нужно искать в моторном отсеке:

  • открываем капот;
  • находим проводку, которая располагается между задней частью клапанной крышки двигателя и корпусом воздушного фильтра;
  • где расположен ДТОЖ, можно более подробно рассмотреть на следующих фото.

Где находится датчик скорости

Датчик скорости (ДС) на переднеприводных автомобилях ВАЗ считывает импульсы в зависимости от оборота колеса и передает данные на электронный блок управления (ЭБУ). При торможении двигателем с помощью ДС и ЭБУ отключается подача топлива, таким образом достигается более экономичная работа ДВС. Если датчик неисправен, записывается код ошибки, несколько возрастает потребление бензина, понижаются холостые обороты, особенно при резком торможении. Где находится датчик скорости, обнаружить сразу сложно, так как он спрятан под корпусом воздушного фильтра (КВФ).

Отыскиваем нужную нам деталь следующим образом:

  • открываем капот машины;
  • ключом на 10 отворачиваем два болта крепления КВФ;
  • расслабляем хомут воздушной «гофры», отсоединяем «фишку» с проводами;
  • вынимаем КВФ, теперь датчик уже появился в поле зрения, он расположен на корпусе коробки передач (КПП), к нему подходят провода, подсоединяемые с помощью разъема.

ДС легко выкручивается рукой, а штекер с проводами можно выдернуть и после того, как датчик будет откручен (но аккуратно, чтобы не повредить проводку во время вращения).

Где расположен топливный фильтр

Топливный фильтр (ТФ) на ВАЗ-21099i предназначен для очистки бензина от сора, грязи и различных примесей, представляет собой монолитную конструкцию с жестким металлическим корпусом и фильтрующим элементом внутри. Периодичность его замены – через каждые 20-30 тыс. км пройденного пути, также в случае, если автомобиль стал двигаться с рывками, а диагностика показала, что засорился ТФ.

Где расположен топливный фильтр, выяснить несложно, для этого нужно установить авто на смотровую яму или автоподъемник. ТФ размещается на днище кузова, рядом с задней балкой и бензобаком, крепится специальным хомутом, который стягивается болтом и гайкой.

Прежде чем начинать менять фильтр, нужно стравить давление топлива, иначе при откручивании топливных штуцеров под большим напором будет брызгать бензин. Сбросить давление в магистрали можно с помощью специального ниппеля, расположенного в задней части топливной рейки. Перед началом такой операции необходимо подготовить пластиковую тару, в которую следует сливать бензин, потом открутить предохранительный колпачок.

Для стравливания давления можно использовать стандартную плоскую отвертку, во время нажатия на клапан ниппеля бензин будет выходить из системы.

После удаления топлива из магистрали приступаем к замене ТФ.

Статьи по теме:

  • Влияние системы улавливания паров топлива на работу двигателя Лада Калина Современные технологии развиваются, техника становится сложнее и совершеннее, прогресс не обходит стороной и автотранспорт. Карбюраторные автомобили были очень просты, и разобраться с ними […]
  • Передний лонжерон ВАЗ-2109 – замена, ремонт, стоимость работ ВАЗ-2109 – автомобиль, не отличающийся крепким кузовом, железо достаточно быстро поддается коррозии, причем, ржавеют практически все кузовные детали. Замена переднего лонжерона требуется, […]
  • Особенности замены кислородного датчика ВАЗ-2114, признаки и причины неисправности В связи с ужесточившимися нормами экологии все автомобили стали оборудоваться дополнительными системами, уменьшающими токсичность выхлопных газов, и практически на каждой машине с […]

One thought on “ Расположение узлов и деталей на инжекторном автомобиле ВАЗ-21099 ”

реле вентилятора у меня на 2109 инжектор, расположено левее, того которое отмечено на фото

Реле бензонасоса ваз 2131 инжектор где находится

Ниже посмотрите видео о схеме реле бензонасоса ВАЗ 2131 и выскажите свое мнение о нем в обзорах статьи.

Качество видео: HD DVDRip

Ролик загрузил в админку пользователь Агафон: для срочного просмотра на портале.

Чтобы дать правильный ответ на вопрос, схема реле бензонасоса ВАЗ 2131, необходимо посмотреть видео. После визуализации не обязательно обращаться за помощью к специалистам. Подробные инструкции помогут решить ваши проблемы. Хорошее зрение.

Юмор по теме: люди такие странные, в детском саду женятся, а в 25 говорят, что рано.

Рег .: 05.11.2007
Сообщений: 4942
Расположение: г. Новосибирск
Возраст: 35 лет
Автомобили: Фора, 212180 с 2002 г.в углеводы

Имя: Сергей
Рег .: 06.10.2011
Сообщений: 71
Расположение: Беларусь, г. Брест
Возраст: 42 года
Автомобиль: ВАЗ 2131, 2006 г.в., инженер. 1,8

Регистрация: 17.11.2011
Сообщений: 11
Расположение: Нижний Новгород Бутурлинский район
Возраст: 68
Автомобиль: Нива 21214, 2001 г

Имя: Ярослав
Рег .: 21.03.2012
Темы / Сообщения: 3/8260
Расположение: Таганрог
Возраст: 28
Автомобили: ВАЗ-21214-50-120 (01.06.2012), SHTAT UniComp 400L (прошивка 3.3.1), ВАЗ-11173 2012 г., ВАЗ-21112 2006 г

Регистрация: 17.11.2011
Сообщений: 11
Расположение: Нижний Новгород Бутурлинский район
Возраст: 68
Автомобиль: Нива 21214, 2001 г

Рег .: 13.04.2013
Сообщений: 6
Расположение: Н. Новгород
Возраст: 34 года
Автомат: 21214 2008

очень нужна помощь с «чайником»
примерно через неделю после покупки машины — еще не закрыли крышку бензобака, так как пионеры в нашем селе слили весь бензин из бака.
начал не глядя — а там круто.
теперь бензонасос не работает — обычного гула нет
подходящие реанимационные мероприятия
1 проверка предохранителей
2 заполнить полный бак
3. Снимите подающий шланг (к регулятору давления), чтобы избавиться от воздушной крышки
4. Слить бензин через впускной патрубок (бензин течет самотеком) и гнать БН (бесшумно) 10 минут 30 секунд
. результата не дали.

(сегодня обнаружили, что нет блока питания на бн, предохранитель)
осталось помучить реле.
но есть щелчок (реле EBS?)
как найти обрыв?
есть такое образование,

Рассмотрены автомобили Нива 2121, Нива 21213, Нива 21214 карбюратор, инжектор (другое название ВАЗ 2121, ВАЗ 21213, ВАЗ 21214, Нива 4?4)

Главный блок предохранителей расположен в салоне под панелью приборов слева от руля.

495 сообщений на предыдущих страницах
реле nРасшифровка
1Блок предохранителей в системе управления двигателем
2Реле стеклоочистителя
3Блоки предохранителей
4Блок реле управления двигателем

Для доступа к основным и дополнительным блокам предохранителей в Ниве нужно потянуть защелку, расположенную на верхней части блоков, и снять крышку:

Расшифровка:

Обозначение предохранителя (номинальный ток, А)Защищенные цепи
F1 (16)Выключатель электродвигателя вентилятора отопителя, выключатель обогреваемой задней двери, электродвигатель стеклоочистителя задней двери, выключатель стеклоочистителя и омывателя (насос омывателя)
F2 (8)Переключатель на рулевой колонке, электродвигатель стеклоочистителя, аварийный выключатель, релейный переключатель (в режиме указателя поворота), переключатель фонарей заднего хода, комбинация приборов (указатель температуры охлаждающей жидкости, указатель уровня топлива, тахометр, сигнальные лампы: поворотники, блокировка дифференциала, стояночный тормоз, аварийное состояние рабочая тормозная система, низкое давление масла, запас топлива, заряд аккумулятора)
F3 (8)Левая фара (дальний свет), сигнальная лампа дальнего света
F4 (8)Правая фара (дальний свет)
F5 (8)Левая фара (ближний свет)
F6 (8)Правая фара (ближний свет)
F7 (8)Габаритные огни в переднем левом и левом заднем фонарях, освещение номерного знака, контрольная лампа габаритного света
F8 (8)Габаритные огни в переднем правом и правом заднем фонарях, подсветка приборной панели, прикуриватель, переключатели, блоки управления отоплением и вентиляцией
F9 (16)Выключатель аварийной сигнализации, реле переключения (в режиме сигнализации), контакты реле обогрева стекла задней двери
F10 (16)Звуковой сигнал, освещение салона, стоп-сигналы в задних фонарях
F11 (8)Бронировать
F12 (8)Бронировать
F13 (8)Контакты реле противотуманных фар в задних фонарях
F14 (16)Предохранитель прикуривателя
F15 (16)Бронировать
F16 (8)Бронировать

Блок предохранителей в системе управления двигателем.

На левом кузове под панелью приборов находится диагностический разъем и блок с четырьмя предохранителями для системы управления двигателем. Для доступа к нему необходимо открутить два самореза и снять кожух:

Расположение предохранителей в блоке Нива 21214.

Расшифровка:

Обозначение (номинальный ток, А)Защищенные цепи
F1 (30)Контакты реле правого электровентилятора
F2 (30)Контакты реле левого вентилятора
F3 (15)Катушки реле левого и правого электровентиляторов, контроллеров, форсунок, катушки зажигания
F4 (15)Нагревательные элементы для управления и диагностики датчиков концентрации кислорода, датчика фазы, датчика массового расхода воздуха, клапана продувки адсорбера

Чуть ниже главного блока предохранителей находятся реле управления двигателем.

реле nРасшифровка
1Реле зажигания
2Главное реле
3Реле правого электровентилятора
4Реле левого электровентилятора
5Реле топливного насоса
6 (F5, 15A)Предохранитель топливного насоса (топливный насос)

Для замены реле отверните две крепежные гайки блока с головкой на 10:

отключаем замок проводки…

отверткой открутите саморез реле и снимите его.

Под панелью приборов, чуть выше педали акселератора, находится блок с четырьмя реле.

реле nРасшифровка
1Реле заднего противотуманного света
2Реле включения обогрева стекла крышки багажника
3Реле ближнего света
4Реле дальнего света фар

Над этим блоком, за панелью приборов, установлено реле поворота и сигнализации:

Реле стартера находится в моторном отсеке.

СМОТРИ ТАКЖЕ — Предохранители и реле для…:

Где находится реле бензонасоса ваз 2109?

Система управления двигателем автомобилей ВАЗ 2108, 2109, 21099 имеет три реле и три предохранителя, защищающих ее электрические цепи. Они размещены в отдельном блоке предохранителей и реле, который расположен под приборной панелью с правой стороны от водителя под полкой для хранения вещей.

Где находится предохранитель бензонасоса на ваз 2109?

Находится под полкой приборной панели, которая находится под бардачком. Когда вы открутите винты крепления, то блок из трех реле и трех предохранителей опустится по проводам, так с ним будет удобнее работать.Вам нужно будет проверить крайний правый предохранитель и состояние его контактов.

Какой предохранитель отвечает за бензонасос на ВАЗ 21099?

Автоматические выключатели ЭБУ ВАЗ 2108, 2109, 21099

Предохранитель (15А) топливного насоса (4).

Как проверить бензонасос на ВАЗ 2109?

Поместите палец на отверстие нагнетательного патрубка, прокачивайте несколько раз вручную; При этом из отверстия должна выходить струя воздуха, значительно отталкивающая прижатый палец; Если струя слабая или ее нет, бензонасос просто не качает.

Какой предохранитель отвечает за бензонасос?

где

комната Текущая сила, Описание

1 Описание

F4
F4 10 Pright Fog Dog
F5 30 Дверные окна 20052
F6
F6 15 Портативная лампа (розетка)
15 бензиновый насос

Откуда реле зажигания на Ваз 2108 Carbretor?

подключить через реле … Блок реле и предохранителей ВАЗ 2108 -09-099 ( карбюратор , инжектор) находится под капотом, в отсеке перед лобовым стеклом с левой стороны.

Как проверить рабочее реле зажигания ВАЗ 2109?

Как проверить реле зажигания на ВАЗ 2109

То проверить втягивающую обмотку реле , необходимо проверить их сопротивление. А для проверить удерживающую катушку , нужно подключить тестер в режиме омметра к контакту реле и корпусу.

Понравилась статья? Поделитесь с друзьями:

Лучший ответ: Где находится реле бензонасоса на ВАЗ 2109?

На автомобилях ВАЗ-2107, ВАЗ-2108, ВАЗ-2109 и их модификациях реле и предохранители расположены на полке под бардачком или под ним. На ВАЗ-2110 и им подобных следует заглянуть в консоль отопителя со стороны пассажира, открутив винты крепления и сняв боковую крышку.

Где находится реле бензонасоса на ваз 21099?

Они размещены в отдельном блоке предохранителей и реле, который расположен под приборной панелью с правой стороны от водителя под полкой для хранения вещей.Сверху блок защищен пластиковой крышкой, крепящейся тремя саморезами.

Где находится предохранитель бензонасоса на ваз 2109?

Обычно у водителей «девяток» поиск причины отказа в работе бензонасоса начинают с проверки состояния предохранителя, защищающего эту электрическую цепь. Он расположен под полкой приборной панели, которая находится под бардачком.

Где находится реле бензонасоса на ваз 2114?

Реле бензонасоса находится под торпедой.Со стороны пассажира откройте боковую панель, закрывающую бороду, на которой смонтированы магнитола, бортовик, управление отопителем. Видим планку с тремя реле и предохранителями.

Где находится реле бензонасоса на ваз 2112?

Реле бензонасоса находится с левой стороны в ногах переднего пассажира, там же рядом три реле и три предохранителя. Реле бензонасоса находится ровно посередине под цифрой «5». Рядом также находится предохранитель под цифрой «3».

Где находится реле топливного насоса форсунки ВАЗ 2114?

Реле бензонасоса находится под торпедой. Со стороны пассажира откройте боковую панель, закрывающую бороду, на которой смонтированы магнитола, бортовик, управление отопителем.

Как проверить реле бензонасоса?

Для проверки необходим мультиметр или наличие контрольной лампы не более 0,25 А. Далее следует поочередно измерить напряжение на контрольных клеммах устройства, параллельно зафиксировав контакт на массу.Этот метод позволяет точно определить, нужна ли замена реле бензонасоса.

Где находится главное реле форсунки ваз 2109?

На автомобилях ВАЗ — 2107, ВАЗ — 2109 и его модификациях находится на полке под бардачком или под ним. На автомобилях ВАЗ-2110 и им подобных под консолью отопителя сбоку, со стороны пассажира. На автомобилях ГАЗ они обычно располагаются под капотом на передней стенке салона ближе к пассажирской стороне.

Где находится реле стартера на ваз 21099?

Реле включения стартера автомобиля ВАЗ 21083 (21093, 21099) устанавливается на щитке моторного отсека.

Почему не работает бензонасос на ВАЗ 21099?

Крупные неисправности насоса

В бензобак попал мусор; закоротил проводку; забит топливный фильтр; устройство перегрелось.

Где находится предохранитель и реле бензонасоса ваз 2114?

Реле и предохранитель бензонасоса на ВАЗ 2114/2115 находятся в монтажном блоке под «бардачком»

Где находится масса бензонасоса ВАЗ 2114?

Находится под панелью приборов, с левой стороны корпуса отопителя.В семействе 2110 — 12 1,5 л и 21114, 21124 1,6 л все по-другому.

Почему постоянно перегорает предохранитель топливного насоса?

Основная причина перегорания предохранителя

Причиной поломки, связанной с проводкой, также может быть постоянное присутствие влаги в контакте с электрической цепью. Влага приводит к окислению контактов, что вызывает увеличение тока в цепи из-за увеличения сопротивления окислившегося контакта.

Где находится реле бензонасоса на ваз 2110?

Где находится реле топливного насоса ваз 2110 форсунка

Реле топливного насоса (РБ) ваз 2110 форсунка находится в салоне, под панелью приборов, рядом с центральной консолью.

Где находится предохранитель бензонасоса на ваз 2110?

Какой предохранитель бензонасоса на ваз 2110

Блок находится во втором вспомогательном блоке у ног пассажира. Открыв его, можно увидеть 3 предохранителя и 3 реле.Вот то, что вам нужно, находится в середине панели. То есть второе число с любой стороны.

Где находится бензонасос на ваз 2112?

На автомобиле ВАЗ 2112 топливный насос расположен в основном бензобаке, и составляет одно целое с датчиком топлива. Чтобы добраться до бензонасоса, снимите нижнюю часть заднего сиденья, где ближе к правой двери вы увидите люк, закрытый двумя винтами. Вот бензонасос под ним.

Инжектор в рабочем состоянии. Замена и осмотр

Необходимо будет рассмотреть особенности, которые имеет бензонасос ВАЗ 2109.Форсунка если в системе впрыска топлива, то насос электрического типа. Его применение связано с тем, что возникает необходимость управления подачей топлива в камеры сгорания. Но, как известно, бензин сначала поступает на специальную рампу, в которой смешивается с воздухом в определенной пропорции (14 к 1). В нем поддерживается постоянное давление, благодаря которому смесь подается в камеру сгорания через отверстия в электромагнитных форсунках. Это устройства, которые преобразуют топливно-воздушную смесь в очень мелкие капли.По сути, камера сгорания воспламеняет туман, в котором бензин находится во взвешенном состоянии.

Принцип работы топливного насоса

В системе подачи топлива нет ничего сложного. Обычный насос, который приводится в действие ротором электродвигателя. Для защиты всей топливной системы от попадания мелких частиц используется фильтр. Но на этом возможности не заканчиваются, ведь стоит отметить, что необходимо поддерживать давление в рампе на одном уровне. Бензонасос ВАЗ 2109 (инжектор без него просто не может работать) при условии, что он будет постоянно качать бензин, будет повышать давление все выше и выше.И от этого работа системы будет нарушена.

Поэтому необходимо провести регулировку давления. Для этого используется специальное устройство, которое называется регулятором давления. Он установлен в топливной рампе, соединен с трубопроводом, служащим для сброса лишнего топлива в бак. При включении зажигания опрашивается датчик давления в рампе, после чего включается привод бензонасоса. После того, как давление в рампе поднялось до необходимого значения, топливный насос отключается.Поэтому он не работает постоянно.

Как снять бензонасос

Расположен под задним сиденьем бензонасос ВАЗ2109. Инжектор подразумевает его установку непосредственно в баке. Дело в том, что насос погружной. В одном узле с ним находится датчик уровня топлива поплавкового типа. Работает за счет того, что поплавок перемещает ползунок на переменном сопротивлении. При этом изменяется ток в цепи питания. Количество сдачи определяет количество бензина, оставшегося в баке.Для снятия насоса потребуется использовать пассатижи, отвертку и ключ на 8.

Возможно причина отсутствия подачи топлива, неработающее реле бензонасоса ВАЗ 2109 Инжектор в своем составе имеет его, как и предохранитель, который легко мог сгореть. Перед началом работы тщательно очистите всю крышку, чтобы пыль после снятия не попала внутрь бака. Затем с помощью отвертки ослабьте хомуты, которыми стягиваются шланги. Снимите их, если не получается руками, то попробуйте аккуратно сжать их пассатижами и прокрутить.Затем с помощью ключа на 8 откручиваем все гайки крепления крышки к корпусу бака. Обратите внимание на то, что есть шайбы. Не теряйте их. Вот и все, теперь помпу можно смело снимать для замены или ремонта.

Проверка работы насоса

Проверить легко даже без спец. бензонасос ВАЗ 2109. Форсунка не может работать без давления в топливной рампе. Следовательно, вам нужно, чтобы двигатель насоса вращался. Проверить это несложно, достаточно соединить его клеммы с аккумулятором.Если боитесь, то включите на обрыв одного провода лампу накаливания. Он поможет определить исправность обмотки двигателя. Обратите внимание, что фильтр должен быть максимально чистым. Если он забит, то меняйте его. В противном случае насос не сможет создать нужное давление.

Установка насоса

Обратите внимание на состояние проводов при замене бензонасоса ВАЗ 2109. Инжектор подразумевает питание двигателя от бортовой сети, поэтому обрывов и разрушения изоляции быть не должно.Установка топливного насоса осуществляется в последовательности, обратной снятию. Сначала поместите кузов в бак, встав на шпильки. Затем затяните все гайки, затем замените шланги и соедините штекер с проводами.

Где находятся датчики KIA RIO? Диагностика! Индикатор температуры охлаждающей жидкости Киа Рио

Киа Рио 3. Не заводится двигатель — причины, устранение неисправности

Причина неисправности

Средство

Двигатель не запускается

Нет давления топлива в рампе:

Засорение топливопроводов

Неисправен топливный насос

Забит топливный фильтр

Неисправен регулятор давления топлива

Промойте и продуйте топливный бак и

Топливопроводы

Заменить насос

Заменить фильтр

Заменить регулятор

проблемы с подачей топлива Проверить топливную систему
механические проблемы (то есть с самим двигателем) Диагностика двигателя

Неисправность системы зажигания

Проверка электронной системы управления двигателем (ECM) »

Распространенные причины, по которым двигатель автомобиля не запускается

Причины могут быть как общие, так и частные.Давайте рассмотрим самые распространенные проблемы.

Первое место, пожалуй, можно смело отдать проблемам с аккумулятором. Очень часто двигатель не заводится из-за разряда аккумуляторной батареи. При этом не обязательно, чтобы заряд полностью отсутствовал. Во многих автомобилях стартер отказывается вращаться, если напряжение на аккумуляторе ниже 10 вольт. С учетом этой информации становится понятно, что не следует забывать вовремя подзаряжать аккумулятор.
Однако не всегда полный отказ или проблемы с запуском двигателя связаны с низким зарядом аккумулятора.Довольно часто виноваты окисленные или плохо закрепленные клеммы. Время от времени нужно зачищать их наждачной бумагой, чтобы удалить покрытие оксидной пленки, плохо проводящей электричество. То же самое касается контактов на самой батарее.
После зачистки клеммы рекомендуется смазать машинным маслом или литолом, чтобы они не окислялись. А еще лучше поменять медные клеммы и поставить латунные.

На второе место по частоте можно поставить очень простую и безобидную причину — отсутствие топлива.Тут два варианта: может его нет в баке, или он не поступает в двигатель.
Действия водителя в этом случае предельно просты. Для начала проверьте бак (датчик может выйти из строя или показывать неверные значения). Во-вторых, проверьте топливопровод. Возможно, где-то была утечка и он был заполнен воздухом. Сложность и стоимость ремонта зависит от характера поломки. Иногда достаточно просто заменить шланг под капотом.

Топливо не может поступать в камеру сгорания из-за засорения карбюратора или форсунок на инжекторных двигателях.Кроме того, бывает, что топливный насос выходит из строя. Причины этого могут быть разные, но самая распространенная из них – перегрев топливного насоса. Разумеется, речь идет о тех автомобилях, в которых помпа установлена ​​под капотом (как правило, карбюраторная). Особенно часто он перегревается в летнюю жару.
Еще вариант, хоть и очень редкий, — бензин потерял свои свойства (испарился, разбавился конденсатом и т.п.). Такое бывает, если машина простояла больше года. В этом случае достаточно долить свежее топливо или слить остатки, а затем заправить подходящим топливом.

Проблемы в системе зажигания

Нет искры на свечах зажигания или на мокрых свечах. Это также очень распространенная причина, по которой двигатель не заводится. Проверить свечи можно самостоятельно. Для этого у вас в багажнике должен быть свечной ключ. Проверить наличие искры также не составляет труда.
Для этого нужно выкрутить свечу, надеть на нее контактный провод и попытаться повернуть ключ зажигания в тот момент, когда сама свеча находится возле металла. Хорошая искра должна быть «смелой» и яркой.Если искра слабая или ее нет вообще, стоит присмотреться к контактам свечи. Возможно, они были покрыты нагаром. В этом случае их необходимо зачистить наждачной бумагой или металлической щеткой. Если это не помогло, то стоит попробовать заменить свечу.

Бывает, что свеча в порядке, а искры все равно нет. Здесь нужно проверить бронепровода и даже катушку зажигания. Кстати, конденсатор на катушке зажигания может выйти из строя. Желательно иметь с собой запасной (стоит копейки).

Нет искры на центральном проводе. Проверить это можно: от крышки распределителя отсоединен центральный провод, откручен наконечник. После этого нужно повернуть ключ и держать конец провода возле металла. Должна быть хорошая искра.
Проблема с замком зажигания. Бывает так, что какая-то клемма отваливается в самом замке. Особенно на старых машинах. Естественно, нужно знать, куда его опять поставить. Кроме того, могут перегореть предохранители. Поэтому всегда стоит иметь в машине запасной комплект.Он стоит недорого, места не занимает, а перегоревший предохранитель может быть не только причиной того, что не работают, например, повороты. Хуже, когда по этой причине не запускается ДВС.

Другие возможные неисправности

Проблемы с реле втягивания (тяги) стартера. Самая распространенная проблема здесь — сгоревшие копейки (видны только при разборке устройства).
Кроме того, от них можно отпаять контакты. В этом случае при повороте ключа зажигания будет слышен лишь тихий щелчок реле стартера, а втягивающее молчит.Если он работает, он издаст явный металлический щелчок. Починить в дороге вряд ли получится. Хотя ремонт недорогой и относительно несложный.

Стартер вышел из строя. Если во время запуска двигателя автомобиля при повороте ключа отчетливо слышен щелчок, но запуска не происходит, а провода аккумулятора нагреваются или даже идет от них дым, то стартер необходимо менять.
Неправильно выставлено зажигание. Это происходит после ремонта двигателя.В этом случае следует обратиться к специалисту.

Распределитель залит водой или просто намок. Это происходит, например, при движении по большим глубоким лужам. В этом случае искра просто будет уходить (пробиваться) и не добираться до свечей. Решение простое: протрите трамблер и дайте ему высохнуть.
Двигатель может не запуститься из-за его заклинивания. Признаки и причины клина – это обширная тема, которую сложно будет рассмотреть в этой статье. Кроме того, по разным причинам поршневые кольца и т.п.можно полностью загерметизировать.

Результаты

Итак, как следует из всего написанного выше, не так просто ответить на вопрос, почему не заводится двигатель. Все причины можно условно разделить на три основные группы:
-проблемы с подачей топлива;
-проблемы с электрикой;
-проблемы с механикой (то есть с самим двигателем).

Рекомендуется не забывать регулярно проводить плановое техническое обслуживание, дополнительно проверять двигатель и навесное оборудование перед дальней поездкой, своевременно заряжать аккумулятор и заливать в бензобак только качественное топливо.

При исправной работе всех узлов и элементов системы охлаждения нормальный тепловой режим двигателя (температура охлаждающей жидкости 80–100 °С, стрелка указателя температуры охлаждающей жидкости находится в белой зоне шкалы) после прогрева составляет автоматически поддерживается термостатом.

Периодически, а также при нарушении нормального теплового режима двигателя (перегрев при нормальных условиях эксплуатации или длительный прогрев двигателя после пуска) необходимо проверять работу термостата и эл. вентилятор системы охлаждения.Проверить работу термостата 3 (см. рис. Вид снизу на радиатор системы охлаждения ) можно на ощупь непосредственно на автомобиле. После пуска холодного двигателя с работающим термостатом выходной (нижний) шланг 5 радиатора начинает нагреваться при повышении температуры охлаждающей жидкости до 80-85°С. открытое положение или заклинило в закрытом положении. Если устранить неисправность не удается, то термостат подлежит замене.

Если электровентилятор 1 не включается при достижении стрелкой указателя температуры охлаждающей жидкости последней отметки перед красной зоной шкалы (107°С), то это свидетельствует о неисправности датчика его включения 2, реле или сам электровентилятор.

При всех проверках необходимо сначала убедиться в исправности указателя температуры охлаждающей жидкости.

Датчики

КИА Рио, как и любого другого современного автомобиля, позволяют ЭБУ (электронному блоку управления) правильно подготовить топливно-воздушный свес, следить за работой и состоянием двигателя в целом. Поэтому любое отклонение в работе датчика влияет на стабильность работы, динамику автомобиля, расход топлива. А иногда, например, при выходе из строя датчика положения коленчатого вала, и до полной неработоспособности двигателя.Поэтому, если на приборной панели автомобиля загорелась лампа «Чек» с изображением двигателя, срочно обращайтесь к официальному дилеру (если автомобиль на гарантии) или на любой СТО для диагностики и выяснения кода ошибки.

Среди многих владельцев этого автомобиля бытует миф, что у Рио нет датчика температуры и связано это с тем, что владельцы комплектаций без панели SuperVision не видят температуру двигателя. На самом деле он естественно существует и правильно называется — Датчик температуры охлаждающей жидкости двигателя (ECTS). Находится в моторном отсеке, от его работы зависит, насколько богатой будет топливная смесь. Он также сигнализирует о том, холодный двигатель или, наоборот, перегретый.

Ошибки, связанные с датчиком температуры Киа Рио:

  • P0116 Неправильная температура охлаждающей жидкости двигателя
  • P0117 Низкий уровень сигнала датчика температуры охлаждающей жидкости двигателя
  • P0118 Высокий показатель датчика температуры охлаждающей жидкости двигателя
  • P0119 Неисправность датчика температуры охлаждающей жидкости двигателя

Сопротивление датчика изменяется в зависимости от температуры охлаждающей жидкости.Для проверки этого датчика снимите его, опустите в емкость с водой определенной температуры и измерьте сопротивление датчика, оно должно быть в пределах, указанных в таблице слева.

Если нет, замените датчик.

Датчик коленвала КИА Рио 2012-2013

Датчик положения коленчатого вала (ДКП) — один из основных датчиков, от правильной работы которого зависит работоспособность двигателя Киа Рио. При обрыве электрической цепи этого датчика или выходе из строя самого датчика машина просто не заведется, так как не будет подаваться даже топливо.

Датчик расположен в блоке и картере коробки передач. В отличие от датчика температуры, датчик коленвала Киа Рио вырабатывает переменный ток, который указывает ЭБУ положение коленчатого вала. проверить работоспособность этого датчика можно только с помощью специализированных приборов, поэтому при подозрении на неисправность проще всего его заменить.

Ошибки датчика коленвала:

  • P0385 Датчик положения коленчатого вала B Неисправность цепи
  • P0386 Неправильный показатель В датчика положения коленчатого вала
  • P1336 Датчик положения коленчатого вала (CKP) не считывается
  • P1374 Датчик положения коленчатого вала (CKP) Изменение частоты
  • P0387 Низкий уровень датчика положения коленчатого вала В
  • P0388 Высокий уровень датчика положения коленчатого вала В
  • P0389 Неисправность датчика положения коленчатого вала В
  • P0335 Датчик положения коленчатого вала, неисправность цепи
  • P0336 Неправильный показатель датчика положения коленчатого вала А
  • P0337 Низкий уровень датчика положения коленчатого вала А
  • P0338 Высокий датчик положения коленчатого вала А
  • P0339 Неисправность датчика положения коленчатого вала А

Имейте в виду, что большинство ошибок будет связано с обрывом цепи датчика или его неисправностью.

Датчик распредвала Гамма 1.4/1.6 Киа Рио

По сути это датчик Холла, его задача определить положение распредвала, работает напрямую с ДКЗП (датчик коленвала) Этот датчик устанавливается на крышке двигателя, взаимодействует с шестерней распредвала.

Диагностика неисправностей датчика распредвала Киа рио производится только с применением специального сканера, покупка которого не целесообразна, поэтому исключаем другие причины поломки, лучше заменить этот датчик, так как распредвал датчик ремонту не подлежит.

  • P0340 Датчик положения распределительного вала Неисправность цепи
  • P0341 Неправильный показатель/не отрегулирован датчик положения распредвала
  • P0342 Низкий уровень датчика положения распредвала
  • P0343 Высокий датчик положения распредвала

Датчик скорости

Датчик скорости Киа Рио расположен строго вертикально на картере МКПП. Его неисправность не приводит к серьезным изменениям в работе двигателя. Однако скорость автомобиля не будет отображаться на приборной панели.Датчик скорости не ремонтируется, а только меняется. Наиболее распространенной его неисправностью является разрушение ведущей шестерни. Это не страшно и не вредит самой коробке передач, просто нужно заменить сам датчик.

Коды ошибок датчика скорости:

  • P0500 Неисправность цепи датчика скорости
  • P0501 Датчик скорости не отрегулирован
  • P0502 Датчик низкой частоты вращения
  • P0503 Высокий или нестабильный датчик скорости

Датчик расхода воздуха для Киа Рио

Немного неверная концепция, так как в Рио нет датчика расхода воздуха в его прямом понимании, а есть датчик абсолютного давления (MAPS) и датчик температуры впускного воздуха (IATS).

Вместе они играют роль «массы» или ДМРВ на отечественных автомобилях.

Если Ваш автомобиль не стабильно работает на холостых оборотах, все процедуры диагностики и ремонта необходимо начинать с чистки дроссельной заслонки.

Модуль управления дроссельной заслонкой и датчик холостого хода

Этот модуль объединяет несколько устройств, а именно:

  1. Двигатель заслонки
  2. Датчик холостого хода
  3. Корпус дроссельной заслонки в сборе

Электронная педаль газа может быть добавлена ​​непосредственно к этой системе.Как правило, на автомобилях с небольшим пробегом ни датчик холостого хода, ни блок в целом проблем не вызывают. Однако при появлении признаков неустойчивой работы на холостом ходу, рывков при разгоне или других неприятностей необходимо произвести чистку дроссельного узла.

Датчик уровня топлива

Про датчик уровня топлива много писать не будем, он находится непосредственно в баке. Это редко терпит неудачу.

Общее расположение датчиков

Нет связанных статей.

    Добрый день. Если у вас приборная панель без индикации температуры, то при запуске должна загореться синяя лампочка, которая гаснет при достижении 60 градусов. В принципе ждать пока погаснет не надо, достаточно прогреть минут 5-7. Если ставить со шкалой, как на фото, то нижняя граница соответствует синей лампе (около 60 градусов), средняя около 90 градусов, красная зона буквой Н, около 120-130 градусов.
    Также точную температуру ДВС можно узнать, подключив диагностическое оборудование, которое снимает показания напрямую с датчика, либо установив бортовой компьютер.

    Балаково, Киа ceed


    Статья ответа

    Добрый день, уважаемый владелец! Как писали коллеги, все зависит от комплектации автомобиля, если на приборной панели нет стрелочной индикации температуры, то ориентироваться надо по значкам. Когда синий погаснет, значит двигатель прогрет, если загорится индикация красного значка, то это говорит о перегреве. В принципе, если следить за уровнем антифриза и чистотой радиаторов, проблем быть не должно.Время от времени, раз в три-четыре года в зависимости от эксплуатации стоит промывать радиаторы, ниже фото что с ним происходит в процессе эксплуатации.

    Ростов-на-Дону, Kia Ceed


  • Сегодня некоторые производители считают, что параметры двигателя, на которые водитель не может влиять в процессе эксплуатации, или на которые, по мнению производителя, не должны ему влиять, водителю показывать не нужно. В вашем случае водитель обязан прекратить работу в случае перегрева и снизить интенсивность движения в переохлажденном состоянии, а в остальных случаях ездить без ограничений.Какая бы температура не играла роли, 85° или 98°, разницы вы не заметите.

    Москва, Крайслер Вояджер

    Здравствуйте, уважаемый автовладелец!
    На Киа Рио в зависимости от комплектации устанавливаются два варианта панели приборов. Если у вас машина в базовой или во второй комплектации, то узнать температуру можно только приблизительно по лампочкам на приборной панели. Если вас не устраивают такие показания температуры, то можно установить дополнительный бортовой компьютер.

    Москва, Субару Легаси

    У меня машина 4 года через 4 года не загорелась синяя лампочка на панели приборов, потому что ее просто нет

    Тюменская область, Киа Рио

    У меня КИА РИО 11 лет, указанная Вами лампочка меня не устраивает так как панель не моя. У меня на панели горит красная лампочка, но она загорается только при перегреве двигателя. Самое смешное, что в автосервисе ничего не знают об этой лампочке.

    Тюменская область, Киа Рио

Автомобили Киа Рио третьего поколения оснащены двигателем G4FA из новой серии Gamma (с 2010 года эти силовые агрегаты заменили моторы серии Alpha), объемом 1394 см куб , что соответствует экологическим нормам Евро-4 . Производится на китайском заводе «Beijing Hyundai Motor Co».

Кроме Киа Рио-3 этот двигатель также устанавливается на Киа Сид, Хендай «Солярис» (или «Акцент»), Хендай i20, Хендай i30.

Технические характеристики двигателя G4FA

  • Двигатель G4FA имеет 4 цилиндра, каждый с 4 клапанами.
  • Максимальная мощность достигается при 6300 об/мин и составляет 107-109 лошадиных сил.
  • В двигателе используется цепь ГРМ с натяжителями (при гарантированном ресурсе двигателя 180 тыс. км цепь не требует обслуживания).
  • Производитель рекомендует использовать топливо — АИ-92, и моторное масло с параметрами вязкости — 5W-30 (см. «»).
  • Интервал обслуживания двигателя 15 тыс. км (см. «»).

7 основных недостатков и неисправностей двигателя G4FA

  1. Стук в двигателе (наиболее распространенная проблема).
    Если проходит после прогрева двигателя, то в 90% случаев причина в цепи ГРМ (не стоит переживать, это норма).
    Если не исчезает при рабочей температуре двигателя, то, скорее всего, причина в неотрегулированных клапанах.
  2. Щелканье, стук, щелчки и т. д. звуки, слышимые при работающем двигателе.
    Не пугайтесь этих звуков — так работают топливные форсунки.
  3. Возникновение неравномерной работы двигателя («Плавающие» обороты).
    Решается чисткой дроссельной заслонки. Когда это не помогает, то следует попробовать свежую «прошивку».
  4. Вибрации, появляющиеся на холостом ходу.
    Может возникнуть при загрязнении дроссельной заслонки или свечей зажигания (см. «Как заменить свечи зажигания Киа Рио-3»).Если вибрации сохраняются после промывки дроссельной заслонки или замены свечей зажигания, обратите внимание на опоры двигателя.
  5. Вибрации при вращении коленчатого вала с частотой около 3000 об/мин .
    По мнению официальных дилеров, причиной вибраций является возникновение резонанса между узлами и узлами автомобиля из-за конструктивных особенностей. Для выхода двигателя из резонанса рекомендуется резко нажать на педаль акселератора педаль и отпустите ее.
  6. Свист под капотом.
    Причина — слабое натяжение ремня генератора. После замены ролика натяжителя свист пропадает.
  7. Появление течи масла из-под клапанной крышки.
    Все лечится простой заменой прокладки.

Также следует отметить, что из-за отсутствия в двигателе гидрокомпенсаторов каждые 95 тыс. км требуется замена толкателей и регулировка клапанных зазоров. Несмотря на дороговизну процедуры, сделать это следует в обязательном порядке, т.к. в последующем это может привести к существенным проблемам в работе двигателя: «троение», шум, прогары и т.п.

Самое удручающее, что перечисленные неисправности могут появиться в самом начале эксплуатации автомобиля. Вот почему покупая б/у Киа Рио-3 с таким двигателем нужно быть очень осторожным , а если брать машину с пробегом более 100 тыс.км можно купить «дрова».

Внимание! Головка блока цилиндров двигателя G4FA ремонту не подлежит. отверстие под ремонтный размер производителем не предусмотрено.

Как? Вы еще не читали? Ну это зря…

Будем благодарны за нажатые социальные кнопки!

.

Добавить комментарий

Ваш адрес email не будет опубликован.
