Подключение проводки ваз 2114 на ваз 2109 инжектор проводка: Схема проводки на ВАЗ 2114 и ВАЗ 2115. Распиновки

Содержание

инструкция с видео и фото по ремонту своими руками цветная схема проводки на инжектор • Сам автоэлектрик

Владельцам ВАЗ-овских «девяток» рано или поздно приходится сталкиваться с необходимостью снятия приборной панели, которая может быть высокой или низкой. Если цена за такую работу у профессионалов покажется вам чересчур высокой, то не стоит раньше времени расстраиваться – такие услуги под силу выполнить самостоятельно, воспользовавшись нашими советами.

Новые переднеприводные модели обрели преданных поклонников на долгие годы

Снимаем низкую панель

Демонтаж низкой панели может потребоваться не только для ее замены, но выполнять ремонт различной степени сложности. Схема проводки ВАЗ 2109 на инжектор будет нашим основным помощником. Кроме нее нам понадобится стандартный набор инструментов.

Оригинальная цветная электрическая схема (2000х1200)



Совет: Для удобства снимаем рулевое колесо, и приборная панель становится доступной для снятия.

Алгоритм работ будет примерно следующим:

  • первым делом нам будут мешать ручки, которые управляют отопителем салона и режимами работы электродвигателя системы отопления, поэтому их придется снять;
  • по бокам винты, которые держат декоративную накладку. Выворачиваем их и немного вытягиваем на себя накладку;
Процесс разборки панели
  • отключаем все колодки с проводами, но лучше пометить их разными цветами, чтобы проводка на инжектор ВАЗ 2109 вернулась впоследствии на свое место. Отсюда запитаны обогрев заднего стекла, противотуманные фары, наружное освещение и аварийная сигнализация;
  • теперь можно отключить прикуриватель и его подсветку;
  • панель, управляющая отоплением в салоне, крепится на 4-х винтах, которые необходимо открутить вместе в винтами козырька приборной доски. О других трудностях данной модели можно прочесть в статье конструктивные ляпы.

Переходим к финальной стадии демонтажа

После того, как, сняли козырек, необходимо сжать фиксаторы и достать комбинацию приборов целиком:

  1. отворачиваем гайку, которой крепится привод спидометра и снимаем его тросик;
  2. далее демонтируем шланг экономайзера, а затем блок питающей проводки (красной и белой).
    Отбрасываем трос, который отвечает за суточный пробег спидометра, откладываем его отдельно;
  3. согласно фото снимаем ручки, которые включают и регулируют яркость подсветки, а также гидрокорректировку освещения. Берем в руки торцовый ключ, отвинчиваем гайки, крепящие эти регуляторы к корпусу панели;

Теперь можно браться за замок зажигания. На видео ниже можно узнать, как сделать запуск с кнопки. Отсоединяем колодку с проводами. Теперь нужно отщелкнуть фиксатор, блокирующий руль.

  • Для этого вставляем ключ в замок зажигания и оставляем его в нулевом положении;
  • труба рулевой колонки демонтируется вместе с замком;
  • на себя нужно немного выдвинуть привод воздушной заслонки, и снимаем декоративную ручку;
  • выворачиваем 2 винта и снимаем направляющую тяги;
  • последним этапом будет снятие крепящих винтов панели к кузову (боковые и нижние винты). Осталось снять саму панель.
При разборке салона нелишней будет и качественная шумоизоляция



Теперь мы можем приступить к выполнению собственно ремонтных работ.

Электропроводка ВАЗ 2109 на инжектор понадобится нам для того, чтобы произвести обратную установку.

Советы для владельцев высокой панели

Давайте рассмотрим, чем отличается инструкция по снятию высокой панели на «девятках»:

  • во-первых, снимаем руль, поскольку он будет мешать ремонту;
  • можно снять пластиковую ручку с тяги привода;
Для удобства руль лучше снять



  • так же, как и в случае с низкой панелью, достаем декоративную накладку, для чего нужно вывернуть крепежные винты;
  • снимаем поочередно прикуриватель с пепельницей и рукоятку, регулирующую мощность электромотора вентилятора;
  • достаем декоративные рычаги отопителя;
  • отсоединяем блок проводов, которые питают вентилятор печки и провода, питающие лампу подсветки панели отопления – для этого нам понадобится схема электропроводки ВАЗ 2109 на инжектор;
На фото – процесс снятия панели приборов



  • снимаем рукоятку, регулирующую мощность мотора вентилятора;
  • жгут проводов, который питает переключатель режимов печки можно снимать одновременно с контактами, относящимися к проводам, питающим лампу подсветки панели. О конструктивных особенностях девятого семейства можно узнать, прочтя насколько вариант Samara Baltic лучше отечественных аналогов.

Снимаем магнитолу и так далее

Продолжаем процедуру снятием декоративных ручек управления, одна из которых отвечает за гидрокорректировку фар, а другая регулирует мощность подсветки приборной панели.

Теперь можно приступить к демонтажу регулятора и гидрокорректора освещения.

Придется вооружиться торцевым ключом, подходящим под крепежные гайки:

  1. проталкиваем их вовнутрь, их позже можно будет достать;
  2. нужно открутить дефлекторы воздуха, отвечающие за обогрев боковых стекол, расположенные с левой и правой стороны;
  3. берем крестовидную отвертку и выворачиваем винты крепления верхней накладки на поверхности;
  4. можно демонтировать с панели регулятор наружного освещения – с этой целью поддеваем его плоским предметом, например, отверткой, и достаем до тех пор, пока позволяет проводка;
  5. отсоединяем питающий жгут от переключателя;
  6. снимаем своими руками магнитолу и вынимаем стандартное гнездо под радиоаппаратуру, если оно имеется;
  7. отворачиваем центральный винт, который крепит накладку панели;

Все, можно снимать саму накладку.

Совет: Перед этим сдвиньте защелки, находящиеся под приборной доской. Вооружаемся двумя плоскими отвертками, вставляем их по краям панели и приподнимаем ее, слегка надавив с боков. Можно демонтировать всю торпеду полностью.

Теперь пришла пора проводов питания от прикуривателя и его подсветки. Можно отсоединять проводку аварийной сигнализации и лампу подсветки.

  • пришла очередь декоративной накладки переднего динамика, а также переключателей обогрева стекла и задних противотуманок. Можно снимать и сам динамик;
  • далее автолюбителю следует засунуть руку под динамик в отверстие, после чего отключаем жгуты проводки, которая питает обогрев и противотуманные фары;

Как снимать комбинацию приборов

Отворачиваем пару винтов, крепящих комбинацию приборов, и снимаем ее. Слегка тянем ее на себя, отвернув гайку крепления, и снимаем трос спидометра.

Внешний вид снятого пластикового элемента



  • теперь можно отключать блок с питающими проводами и откладывать его в сторону;
  • точно так же действуем по отношению к замку зажигания, а также отбрасываем «массовый» провод с реле зажигания;
  • с каждой стороны откручиваем пару нижних винтов, которые крепят консоль;
  • можно разъединять провода, которые питают подсветка перчаточного ящика;
  • откручиваем винты, которые держат панель отопителя, после чего ее можно смещать книзу, чтобы не создавала помех;
  • выкручиваем винты тяги отопителя в салоне;
  • осталось вывернуть последние винты панели – центральный и верхние боковые. Панель полностью в наших руках.

В завершение

Вот так мы убедились в том, что подкапотная проводка ВАЗ 2109 на инжектор не представляет собой ничего сверхсложного, и большинство видов ремонтных работ под силу обычному автолюбителю. Тем не менее, под капотом ВАЗ 2109 нужен особый контроль.

OFFtop — подключение инжектора Январь 5.1 (Bosch 1.5.4) « Ремонт и тюнинг ВАЗ

Сегодня вернулся от друга. Изначально у него был карбюратор, потом он решил сделать капиталку + немного затюнить машину. С моей подачи он решился строить инжектор. К счастью подвернулись все необходимые для этого зап. части. Сегодня я рассказывал ему как это все подключать. Ну естественно он мало что понял и я решил написать достаточно подробное руководство про подключение. На самом деле в последнее время очень много людей спрашивают про это. Надеюсь это будет полезным.

Есть разные модификации инжекторов, с датчиком кислорода и без датчика, с абсорбером и без , фазированный, попарно-паралельный и одновременный впрыск. Так же есть разные монтажные блоки. Для примера я взял СУД Январь 5.1 (Bosch 1.5.4) , т.е. без абсорбера и ДК. Со стороны электрооборудования — высокую панель с монтажным блоком 2112-3722010-60.

Вначале схема СУД целиком

Теперь посмотрим что нужно изменить в моторном отсеке.

Начнем с вентилятора.
В данной косе есть одиночный контакт, если немного раскрыть изоляцию, то можно увидеть, что он идет черно-белым проводом.


Это контакт для подключения вентилятора.

На разных блоках вентилятор работал по разному, но основная особенность в том, что его включал датчик на радиаторе. Теперь же он будет включаться блоком инжектора.
И взамен старой схемы

Он будет включаться по новой схеме от «мозгов»

Т.е. нужно просто взять и присоединить один контакт на корпус, а второй подключить к черно-белому проводу из косы.
с вентилятором все!

Теперь про другие контакты…
Вот общая картина

Не буду рассматривать все штекеры датчиков, а расмотрю лишь те моменты, которые ставят в тупик начинающего электрика
В моторном отсеке появились два коричневых провода

Это «минусы» которые в схеме СУД названы G1 и G2 . Их надо прикрутить на корпус. обычно их прикручивают на ГБЦ в районе термостата.

Так же появился один черный провод

На самом деле это обман зрения. На самом деле это красный провод. в этом можно убедиться, если немного отодвинуть изоляцию. Это «+12″ который крепиться непосредственно на аккумуляторную батарею. Он питает «мозги».

Ну вот вроде бы и все. больше в моторном отсеке ничего незвестного не осталось. Теперь посмотрим что твориться в салоне автомобиля

Рассмотрим подключения бензонасоса.

В карбовой версии к баку подходило два провода

Дело в том, что в карбюраторной схеме бензонасос внешний стоит в моторном отсеке, а эти провода идут просто на датчик уровня бензина. Один синий с красным подает напряжение, второй — розовой передает информацию о наличии бензина.
В данном случае(инжекторе) у нас бензонасос стоит в баке. и подключается он при помощи колодки

Чтобы не тянуть лишних проводов стоит сделать вот как — подсоединить старые провода к колодке как показано ниже

Теперь у нас подключено питание бензонасоса и контакт показывающий уровень топлива. Черно-белый провод кидаем на минус. т.е. корпус. Сине-красный провод не нужен.
Все в районе бензобака все подключено.

Теперь разберемся с подключением в районе панели приборов.
Раньше старые контакты(питания датчика уровня и сигнальный ) были подключены через монтажный блок к панели приборов


т.е. 11 контакт белой колодки мы не трогаем. Это контакт который показывает уровень топлива.
А вот 11 контакт красной колодки отсоединяем от панели приборов.
Его нужно подсоединить к контакту который идет от жгута СУД

Далее думаем как подключать проводку СУД к косе салонной проводки.Колодка подключения выглядит так


В схеме она выглядит так

Среди этих контактов есть :
1) красно-синий (1 контакт по схеме) провод это «+12″ который цепляются в районе замка зажигания. Он подает +12 и включает мозги, когда вы поворачиваете ключ зажигания

2) серый(2 контакт по схеме) это сигнал скорости автомобиля.

3) белый-пурпурный (6 контакт по схеме) это сигнал лампочки Check

4) красно-пурпурный (8 контакт по схеме) это сигнал тахометра. Низко-вольтный.

5) желто-черный (3 контакт по схеме) это расход топлива.

Насколько я понимаю сигнал расхода топлива и сигнал скорости подключается к БК.

Check, тахометр нужно искать по схеме … К сожалению я не знаю где они подключаются на стандартной панели. Но можно попробовать методом перебора, исключая известные контакты. Т.е. неизвесные лишь -

в белой — 1,2,3,6,7,10
в красной — 1,5,6,9,11
в желтой — 1,4,5,6,8
известные контакты можно посмотреть тут

http://www.autoelectric.ru/auto/vaz/vdo/vdo2115.gif

Вообще в интернете я встречал обозначение всех контактов панели… надо искать.

Что еще интересного есть в моторном отсеке…

Колодка диагностики

Колодка иммобилайзера

контакты для таблетки иммо и сигнальной лампочки иммо.(если не планируется установка иммобилайзера, то их не надо подвключать)

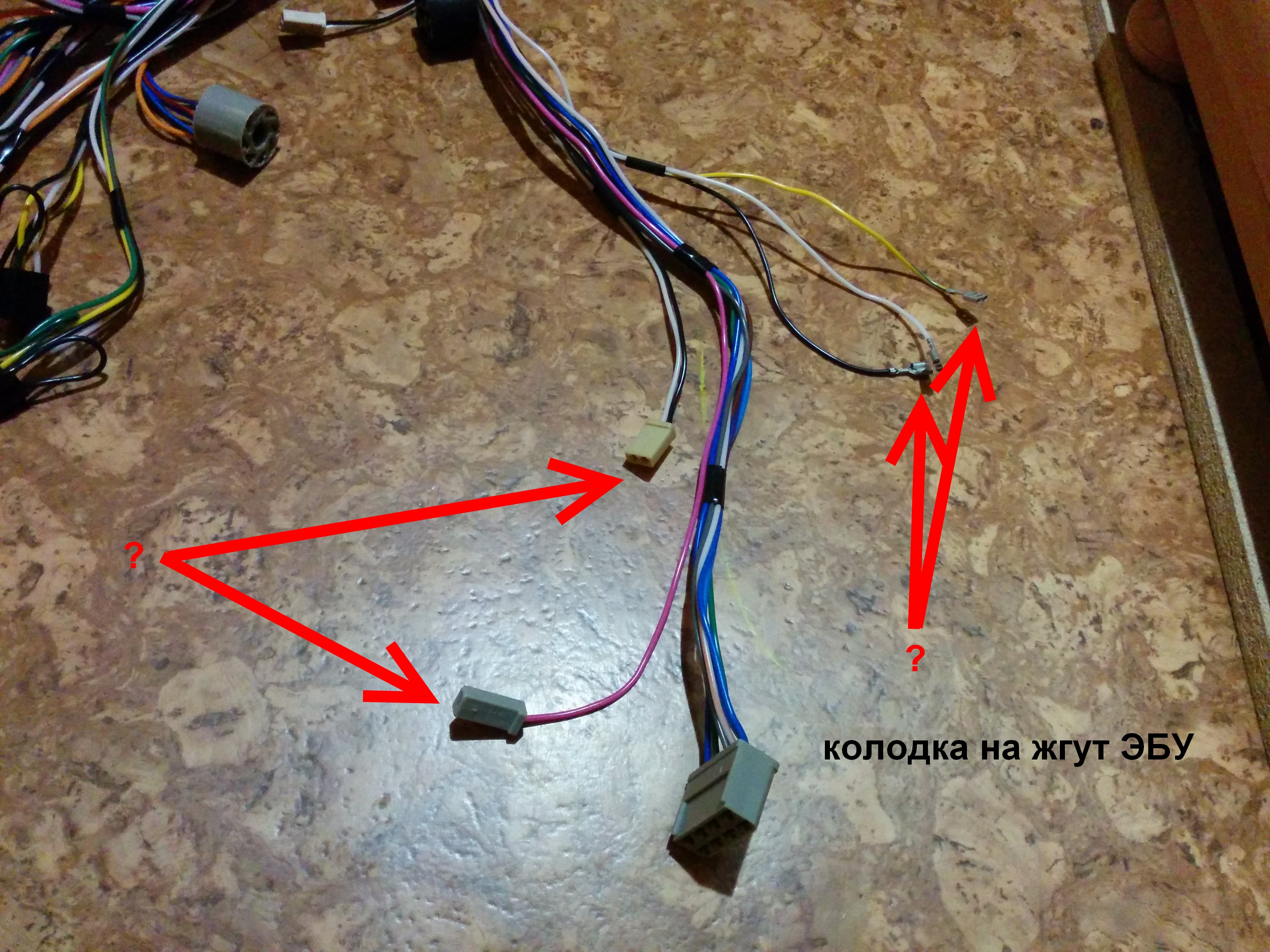

Еще есть неизвестные провода … хз для чего.. может кондиционера, может БК, может еще чего-то. Т.е. в теории может они и правильно задуманы, но в практики они не нужны, так как цеплять их не к чему

Сама планка с реле(реле на фото отсутствуют) и предохранителями выглядит так -

там три цепи реле и предохранителей: главное, вентилятора, бензонасоса.

Ну вот в принципе и все. думаю основные моменты будут ясны … А тонкости додумаете сами

Хочу ответить, что в практики я лично это не проверял, поэтому могу ошибаться. Свою систему , которая работает на Январь 7.2. я реализовал.

Что касается этой системы Январь 5.1. думаю скоро проверим… пока что это лишь мое теоретическое обоснование.
Если у кого-то есть дополнения или кто-то может указать на ошибки — оставляйте коментарии.

Так же можно эту статью можно обсудить на форуме http://www.lada-samara.com

P.S. еще хотел сказать — хрен знает почему очень часто сфет проводов по схеме не соответствует цвету проводов в реале. не знаю.

P.P.S. спустя неделю после опубликования этой статьи, она была проверенна на деле. все работает.

Слабые места инжекторной проводки ВАЗ — A116.RU — Казань

Слабые места инжекторной проводки автомобилей ВАЗ

Как в любой машине, в продукции Автоваза присутствуют врожденные недостатки. Проводка системы управления двигателем постоянно  дорабатывается заводом – причем иногда действительно в направлении повышения надежности.

Слабые места, куда нужно смотреть в первую очередь.

Разъем датчика положения коленчатого вала ДПКВ. Даже не сам разъем, а провода, которые к нему подходят. Если провод ДПКВ не закреплен к кронштейну на нижнем болте крышки ремня ГРМ или хомутом к специальному ушку крышки – от постоянной вибрации и перемещений кузова относительно мотора переламываются провода. Часто ломаются жилы проводов под изоляцией – снаружи эти провода производят впечатление целых. Так же незакрепленный провод ДПКВ может касаться раскаленного выпускного коллектора – отчего плавится изоляция и происходит замыкание сигнальных проводов между собой или массой через экран провода.



Разъем датчика скорости. Достаточно часто в районе разъема датчика скорости провода трутся об коробку передач или очень сильно изогнуты. В результате сильного изгиба повреждается изоляция проводов. Датчик скорости находится в низу мотора – его довольно часто заливает водой из луж. Кроме этого неаккуратные автовладельцы периодически проливают тосол или тормозную жидкость, которые могут попасть на поврежденный участок провода. Медные проводники от этого окисляются и превращаются в труху.

Проводка жгута форсунок. Довольно часто провода лежат на топливной трубке, присоединенной к топливной рампе. От вибрации провода перетираются и замыкают на массу.

На 16-клапанных авто проводка форсунок зажата между фильтром и ГБЦ — тоже перетирается.



Если у вас что-то подобное — не поленитесь — заранее сделайте вот так — правильно.

Проводка индивидуальных катушек зажигания на 16-клапанных моторах. Перетирается об ГБЦ или об хомут патрубка радиатора  в районе корпуса воздушного фильтра – там очень тесно. В случае замыкания сигнального провода на массу катушка плавится в колодце.

Крепление массы инжекторной проводки.

В 2114 это два коричневых провода, уходящие под тоннель подвода теплого воздуха к задним сиденьям, куда-то под коврик и шумоизоляцию. Там внутри место контакта с кузовом может оказаться хорошо прокрашенным.  Или может ослабнуть гайка крепления или саморез (!). В любом случае – эти два коричневых провода желательно разделить и закрепить в двух разных точках – для минимизации воздействия вентилятора на питание системы управления (поясняю – если при включении вентилятора машина  живенько на это откликается – вам это нужно сделать).

В 2110 крепление массы находится на кронштейне под панелью в районе правой ноги водителя. Часто гайка на 10 не затянута. Кроме этого, очень плохой контакт между этим кронштейном и грудиной кузова – кронштейн притягивается гайкой к кузову через слой шумоизоляции. Очень сильно плохой контакт с грудиной влияет на поведение стрелки температуры на панели приборов. Панель пищит, стрелка зашкаливает – а температура в норме. Европанели 2112 этим болеют.

Контакт питания системы управления на плюсовой клемме аккумулятора. Должен крепиться ОТДЕЛЬНЫМ болтом к клемме. Часто прикреплен под затяжной гайкой клеммы, или на этот контакт навешано много разного типа музыки или сигнализации.

Проводка датчика температуры охлаждающей жидкости. Корпус воздушного фильтра часто лежит на разъеме датчика и рвет короткие провода. Если постоянно крутит вентилятор – смотреть там!

Разъем клапана адсорбера на Калинах – клапан крепится сзади корпуса воздушного фильтра —  очень часто отрывается провод под корень.

Жгут проводов системы зажигания 21104 (16кл, контроллер ЭБУ Январь 7.2)
