схема, какой комплект использовать, как сделать кнопку включения, фото и видео

Отечественный автопром всегда требует к себе внимания со стороны владельцев.

Одному интересно самостоятельно повозиться с обслуживанием силового агрегата, другому – осуществить небольшой тюнинг внешнего вида, а третьему будет интересно произвести подключение противотуманных фар на Калину.

Автопроизводитель комплектует противотуманками только модификацию «спорт»

И действительно, чтобы сделать движение в плохих погодных условиях более безопасным, владельцы могут:

  1. Приобрести в свободной продаже комплект для подключения противотуманных фар на Калину;
  2. Самостоятельно осуществить их монтаж.

Подготовка к работе

Прежде чем отправляться в магазин автозапчастей и выбирать противотуманные фары (ПТФ), владельцам автомобилей следует знать, что порядок их установки регламентирован Правилами дорожного движения.

В частности, установка ПТФ на автомобиле должна осуществляться в местах, указанных автопроизводителем.

Применительно к продукции проводки АвтоВАЗа схема подключения противотуманных фар на Калине подразумевает их установку в переднем бампере:

  1. Для этого в нем есть специальные места, прикрытые пластиковыми заглушками;
  2. Комплектация покупных фар должна иметь все необходимые элементы для правильного подключения (проводку, клеммные колодки, кнопку включения, плавкий предохранитель и реле).

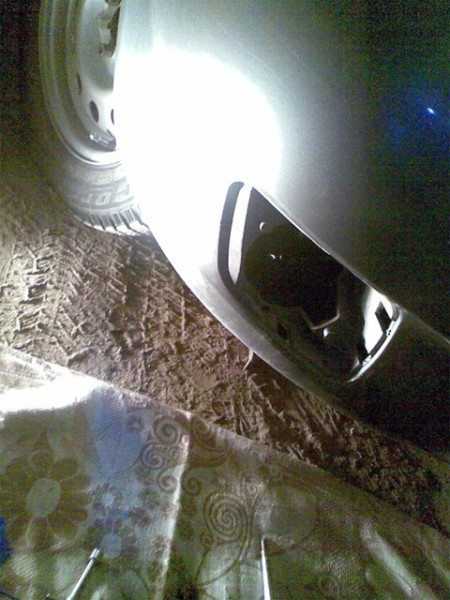

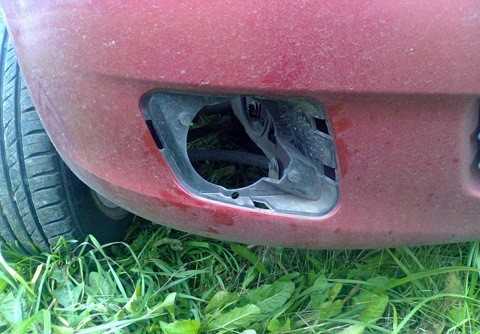

Посадочное место под ПТФ в переднем бампере Лада Калина

Обратите внимание!
Покупные фары всегда меньше по размеру, чем штатное место для установки.
Поэтому, в комплекте с ПТФ должны быть и пластиковые подфарники.

Что можно приобрести для Калины

Большое разнообразие противотуманок для автомобилей поражает воображение своим видом и формами:

  1. Круглые;
  2. Овальные;
  3. Квадратные;
  4. Сдвоенные;
  5. Утапливаемые;
  6. Для наружной установки и т.п.

Не все ПТФ подходят для Лада Калина, что вынуждает владельцев переделывать крепление своими руками

Тем не менее, для Лада Калина подходят только несколько ПТФ, выпускаемых разными производителями.

В частности, это:

  • Продукция компании Bosch, отличающаяся плоским стеклом фар и продающаяся только попарно;
  • Противотуманки «Киржач» с линзообразным (выпуклым) стеклом;
  • Противотуманки «Луч» – аналог немецкой продукции. Цена более низкая, но и качество тоже;
  • Продукция китайских компаний под торговой маркой ProSport.

Обратите внимание!
Указанный перечень не является экспертным.
Просто продукция перечисленных фирм устанавливается в штатные места Лада Калина безо всяких дополнительных переделок.
А комплектация наборов подобрана исключительно для данной модели АвтоВАЗа.

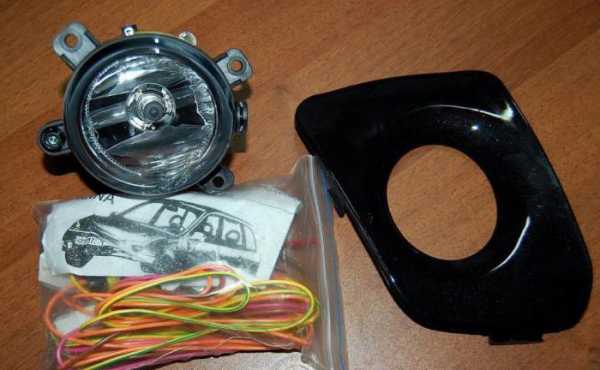

ПТФ ProSport в комплектации «хром»

Как можно установить

Существует 2 способа установки противотуманок на автомобиль Лада Калина:

  1. Без снятия переднего бампера;
  2. Со снятием бампера.

Совет!
Если вы не обладаете достаточными навыками работы с пластиковыми деталями, то лучше полностью снимите бампер.

Таким способом вы убережете его от обламывания защелок и крепежных элементов по неосторожности.

Заводская инструкция подробно информирует обо всех точках крепления переднего бампера

Монтаж ПТФ

Если вами куплены фары в полной комплектации, то интеграция их в передний бампер не составит особых трудностей.

Вам нужно будет только:

  1. Установить ПТФ в штатные места;
  2. Закрепить их с помощью саморезов;
  3. Установить в фары лампы накаливания;
  4. Подключить штекер и вывести провода в подкапотное пространство.

Совет!
Для дополнительной защиты стекол закажите изготовление наклеек на фары.
Эта прозрачная пленка способна уберечь противотуманки от камней и веток растений.

Монтаж электрических компонентов

Более сложной в техническом плане является операция по установке и интеграции электрических компонентов в штатную проводку.

Для успешного завершения работ владельцу необходимо решить следующие задачи:

  1. Правильно подключить ПТФ к блоку предохранителей;
  2. Установить кнопку активации противотуманных фар в салоне автомобиля.

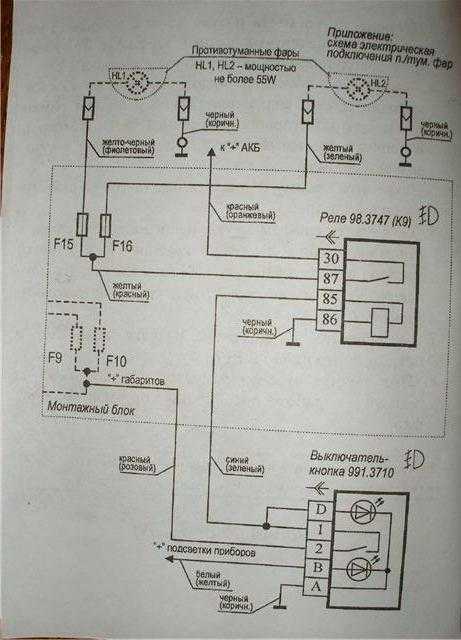

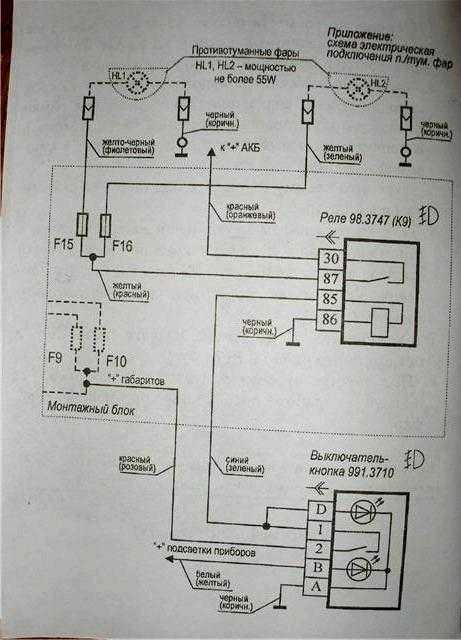

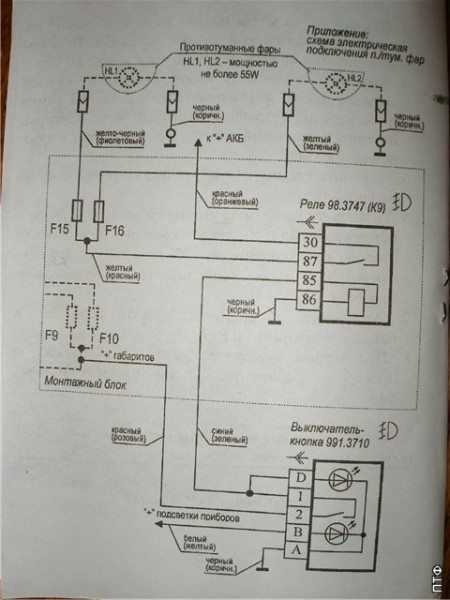

Оригинальная схема подключения противотуманных фар на Калину

Если использовать проводку и прилагаемую электрическую схему из комплекта ПТФ, то подключение сведется к:

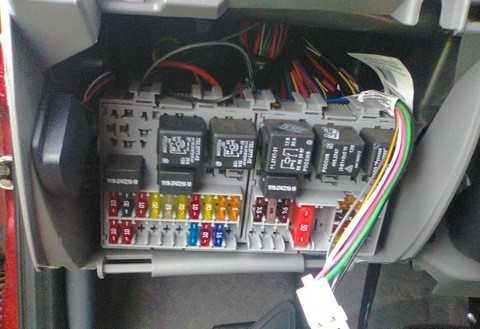

  1. Установке плавкого предохранителя в блок;
  2. Там же устанавливается и реле, отвечающее за работу кнопки включения;
  3. Соединению в единую электрическую сеть самих противотуманных фар и штатной электропроводки;
  4. Выводу управления их работой на кнопку.

avtoelektrik-info.ru

ПТФ на Калину: выбор, установка, подключение

Подробности
Категория: Ремонт
Опубликовано 28.12.2014

Автомобили Лада Калина оснащены противотуманными фарами (ПТФ) далеко не во всех комплектациях. Но в продаже есть комплект ПТФ на Калину, который можно самостоятельно установить на автомобиль.Рассмотрим, как самостоятельно выбрать, установить и подключить ПТФ.

Покупка ПТФ на Калину

Заводские ПТФ на Калину бывают производства фирм «Автосвет», г. Киржач и «Аутомотив Лайтинг», г. Рязань (бывший «Бош-Рязань»). В продаже имеются также множество китайских аналогов, но лучше остановиться на двух первых вариантах, как самых качественных.

Конструктивно они отличаются не сильно, поэтому можно выбрать любой.

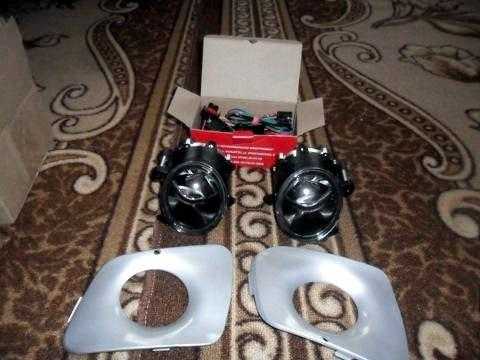

Итак, в первую очередь нам необходим комплект ПТФ, в который входят 2 фары и 2 некрашеные рамки под ПТФ. Рамки можно покрасить под цвет кузова, но проще и дешевле приобрести отдельно крашеные рамки нужного цвета.

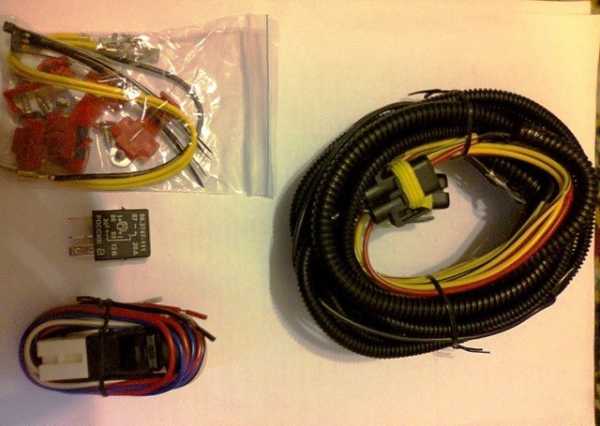

Далее необходим монтажный набор для подключения. Их также существует несколько видов, разных производителей. Оптимальным является набор, представленный на фото.

В него входят

  • реле ПТФ

  • кнопка включения ПТФ

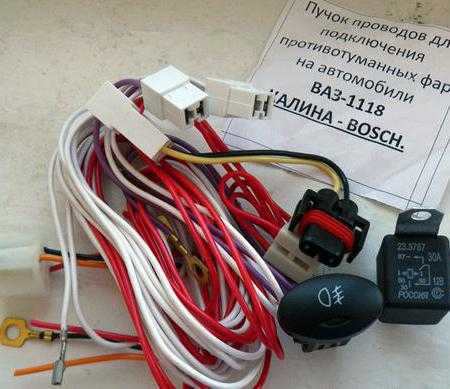

  • готовые провода с разъемами

  • саморезы для крепления

  • коннекторы для соединения проводов

  • подробная инструкция по установке и схема.

Сами провода закрыты в гофру, защищающую их от внешних воздействий. Реле маленькое, заводское, с маркировкой 1119…, т.е. для установки в штатное место в монтажном блоке.

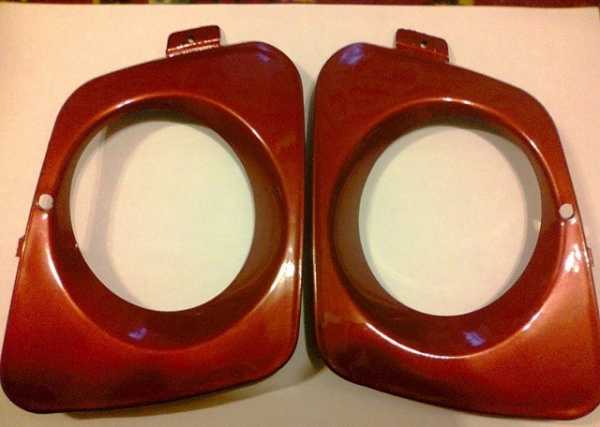

Итак, у нас есть комплект ПТФ на Калину, крашеных рамок под них и монтажный набор для подключения.

Для работы из инструментов нам понадобятся:

-отвертка

-ключ на 8

Удобнее делать эту процедуру на снятом бампере, но можно

установить ПТФ на Калину и не снимая его.

Начнем с правой стороны. Для удобства работы выкручиваем руль до упора вправо. Для начала снимаем переднюю часть грязезащитного щитка. Отщелкиваем изнутри защелки и выталкиваем заводскую заглушку ПТФ наружу.

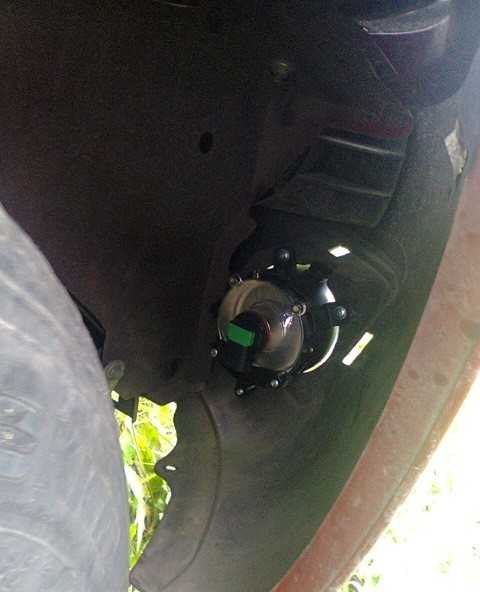

Крепим изнутри фару на 3 самореза.

Ставим снаружи крашеную рамку ПТФ до щелчка.

Повторяем тоже самое с левой стороны

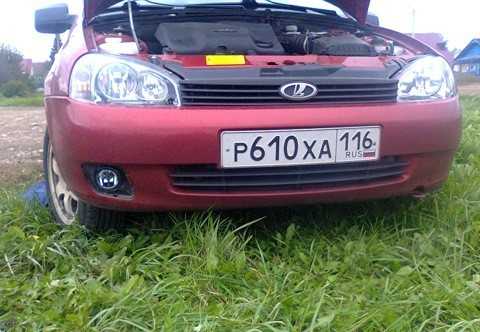

На этом установка ПТФ закончена.

Для начала подключаем подкапотный жгут проводов к правой и левой ПТФ, закрепляем провода «массы» на кузов. Подключаем плюсовой провод к АКБ, по схеме. Протягиваем подкапотный жгут ПТФ в салон вдоль штатного жгута в левом крыле автомобиля, предварительно сняв левый подкрылок.

Переходим в салон.

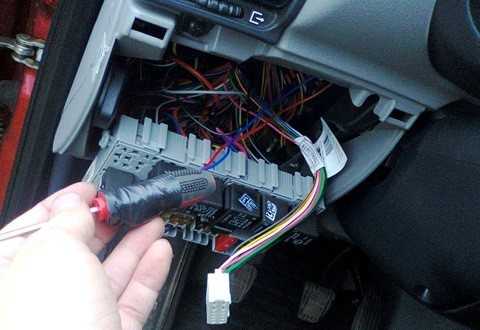

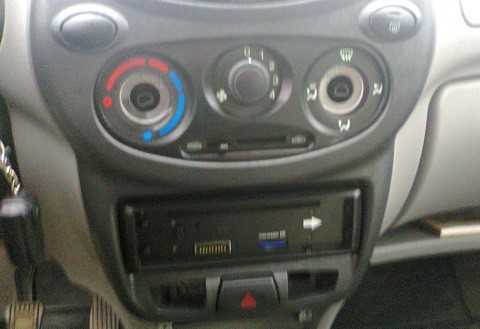

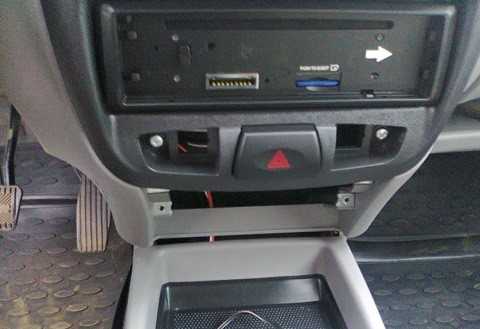

Снимаем пепельницу, открутив 4 винта.Через образовавшийся проем выталкиваем наружу заглушки кнопок, под которыми находятся 2 винта, которыми крепится накладка панели приборов.

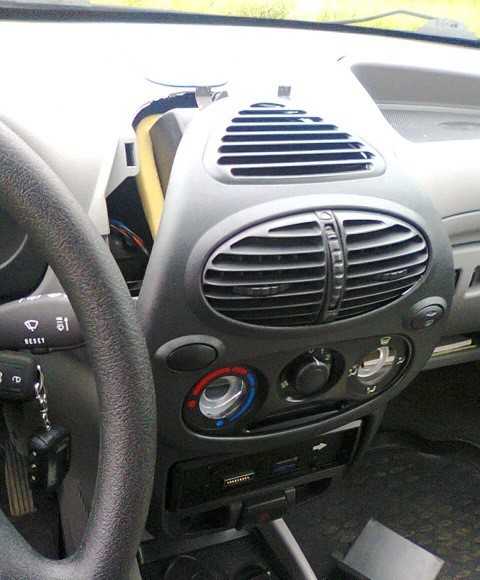

Снимаем ручки температуры и направления обдува, потянув их на себя.

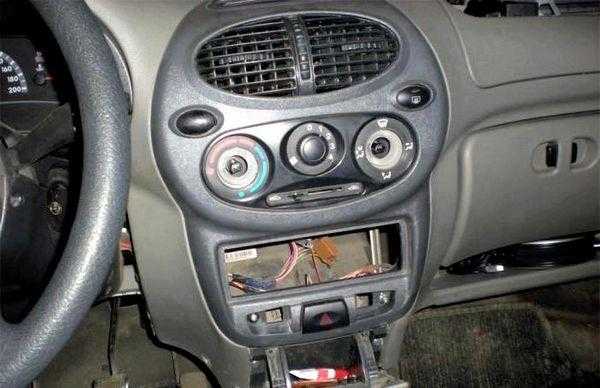

Аккуратно отодвигаем накладку панели, начинать лучше снизу.Выталкиваем заглушку кнопки кондиционера, вместо нее ставим кнопку включения ПТФ.

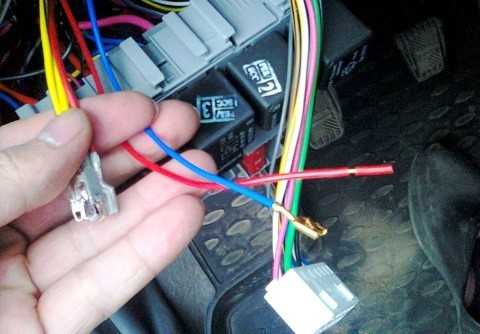

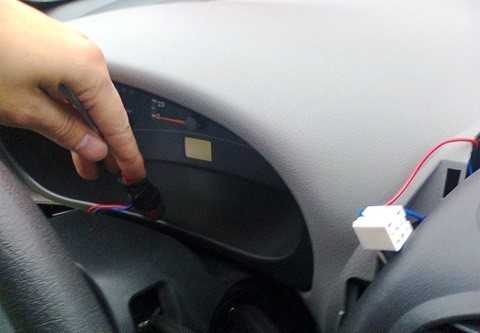

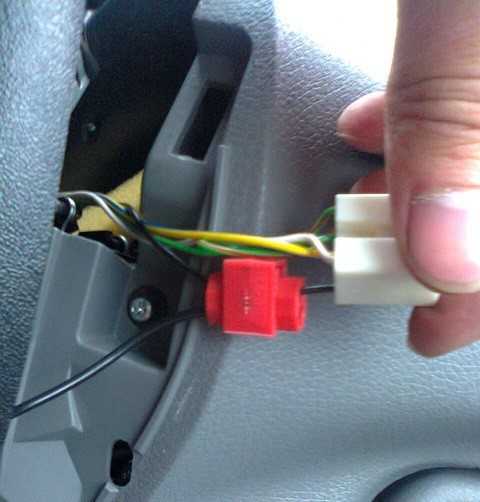

Два коротких провода, белый и черный, соединяем коннекторами с такими же проводами от кнопки обогрева заднего стекла.

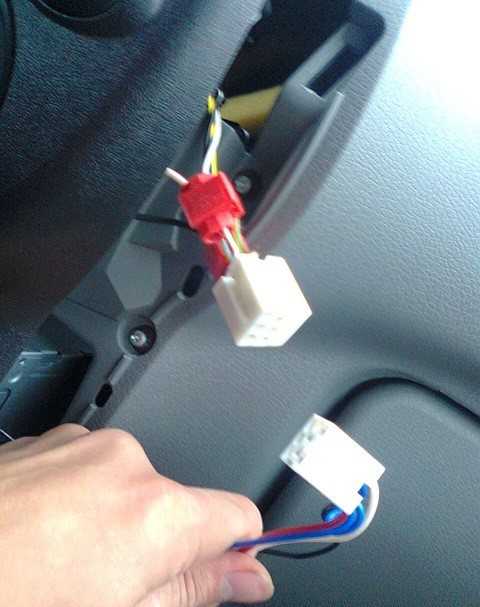

Два длинных провода нужно протянуть от кнопки включения ПТФ к монтажному блоку через панель приборов.

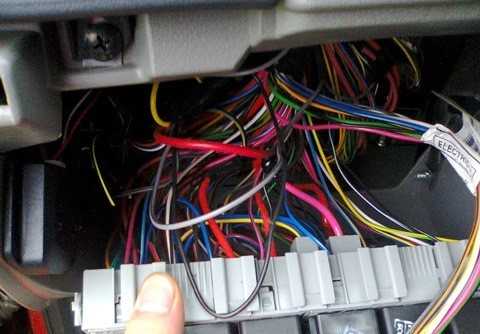

Итак, жгут от кнопки вытащен к монт. блоку. Теперь выдвигаем монтажный блок в салон, насколько позволят провода.

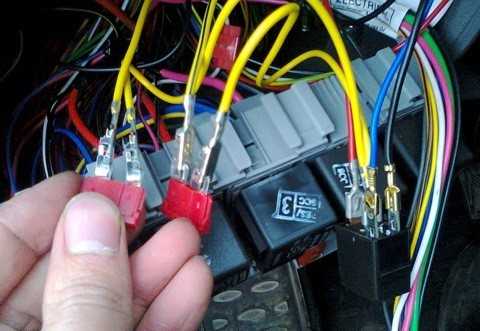

Нащупываем в верхней части панели конец жгута, который засунули со стороны капота. Итак, оба жгута возле монтажного блока: 3 провода из под капота и 2 от кнопки.

Пробуем соединить предохранители и реле по схеме, чтобы проверить правильность работы. Если все работает, собираем все как положено, устанавливаем реле и предохранители в монтажный блок, изолируем все соединения.

Собираем все что было разобрано в обратной последовательности. Все собирается просто, самое сложное поставить на место накладку панели приборов. Лучше сначала закрепить верхние клипсы накладки, а потом как бы стягивая ее вниз защелкнуть остальные.
