Граната это шрус – что это такое, принцип работы и устройство

Содержание

Что такое ШРУС внешний (граната)

ШРУС (Шарнир Равных Угловых Скоростей) внешний, — механизм, разновидность подшипника, позволяющий совершать вращение в нескольких плоскостях.

ШРУС внешний, — стал ключевой деталью, позволившей создавать массово переднеприводные автомобили. Благодаря ШРУСу имеется техническая возможно передавать на колесо не только крутящий момент с трансмиссии, необходимый для качения, вращение колеса по вертикальной оси, — для поворотов влево и вправо. Конструкция ШРУСа очень проста и напоминает шариковый подшипник, только в данном случае шарики заключены не в обойму, а в специальный сепаратор, который позволяет передавать крутящий момент практически в любой плоскости угла до 700.

ШРУС является очень точной и тонкой системой. Попадание грязи в него ведет к быстрому износу и выходу из строя. От агрессии внешней среды ШРУС защищается пыльником ШРУС. При эксплуатации узла с порванным пыльником, поломка гарантирована в течение месяца эксплуатации. При своевременной замене пыльников, возможна беспроблемная эксплуатация в течение 10 лет.

В быту ШРУС часто именуется «гранатой», из-за внешней схожести с оружием немецких солдат второй мировой войны.

Слева — ШРУС внешний в разборе, хорошо показаны шарики и сепаратор.

Справа — ШРУС внешний в сборе.

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

Еще интересные статьи

Вконтакте

Facebook

Одноклассники

Twitter

hondavodam.ru

Что такое ШРУСы и в чём их опасность — Водителю на заметку — Журнал

Многие современные автомобилисты никогда не слышали о существовании в их машине загадочных деталей, именуемых ШРУСами. Те же, кто с ними знаком, наверняка уже успели потратить внушительную сумму на ремонт или замену этих компонентов. Рассказываем об устройстве хитрых и чрезвычайно важных элементов автомобиля и раскрываем секреты долгой и беспроблемной эксплуатации «гранат».

Что такое ШРУС

Бывалые автомобилисты частенько используют альтернативное название этих деталей — «гранаты». Разумеется, неспроста: если в автомобиле есть граната, рано или поздно она обязательно взорвётся!

Шутки шутками, а доля истины в этом, конечно же, есть. ШРУС — аббревиатура, переводящаяся как «шарнир равных угловых скоростей». Именно эти детали на абсолютном большинстве переднеприводных и на некоторых полноприводных автомобилях с независимой подвеской занимается передачей крутящего момента от двигателя на ведущие колёса. ШРУСы позволяют не просто приводить колёса автомобиля в движение, но и одновременно управлять ими при весьма компактных размерах и скромной массе.

Передача вращательного момента осуществляется между полуосями под углом, величина которого постоянно меняется. «Гранатами» ШРУСы обыватели называют не только за внешнее сходство с боевым метательным снарядом, но также за непредсказуемость и своенравность: поломка ШРУСа гарантированно обездвиживает автомобиль (если у него нет блокировки межколёсногого дифференциала), притом случается она порой внезапно.

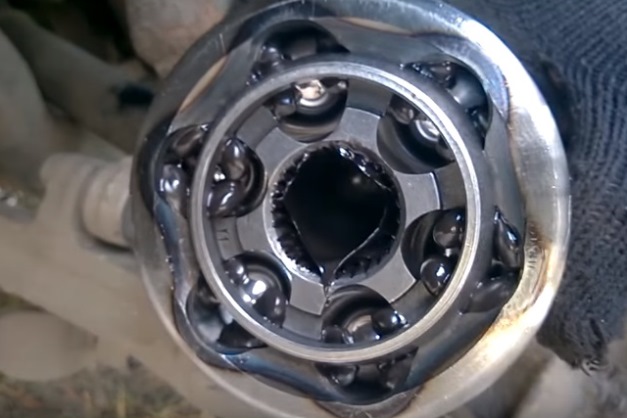

Как устроена «граната»

По принципу действия ШРУС похож на всем известный кардан. Однако такой привод намного более сложен и совершенен.

Дело в том, что карданная передача передаёт крутящий момент несинхронно (один вал вращается равномерно, а другой нет), при этом значительный угол скрещивания сильно затруднён. ШРУСы же безболезненно переваривают углы поворота до 70 градусов относительно оси и обладают при этом огромным ресурсом.

Широким распространением шарниры равных угловых скоростей обязаны популярным ныне переднеприводным автомобилям, а также распространению независимой подвески. Однако впервые созданием этой детали инженеры плотно занялись добрую сотню лет назад.

Конструкция ШРУСов может сильно различаться в зависимости от производителя автомобиля и конкретной модели. Однако принципиальной разницы в работе этой системы нет. С одной стороны вал привода соединяется со ступичным подшипником, а с другой — с дифференциалом, что позволяет передавать крутящий момент от двигателя на ведущие колёса. Наружный ШРУС состоит из обоймы и корпуса, в которых имеются канавки. По ним, в свою очередь, ходят шарики, жёстко соединяющие составные части друг с другом. Наружная «граната» должна передавать крутящий момент без потерь под любыми возможными углами. Внутренний шарнир намного менее подвижен и может поворачиваться лишь на угол до 20 градусов. Как правило, он представляет собой трипоид с роликами на подшипниках, которые ходят по канавкам в ответном стакане. Эта «граната» предназначена, в первую очередь, для компенсации ходов подвески и обеспечения неразрывности вала.

Поскольку ШРУСы относятся к силовым и достаточно нагруженным деталям, они нуждаются в смазке и защите от внешнего воздействия окружающей среды. Для этого вся конструкция закрывается герметичным пыльником (резиновым или пластиковым), набитым смазкой и удерживаемым на валах хомутами. Именно от качества пыльника и его целостности напрямую зависит срок службы «гранат», которые работают в практически никак иначе не защищённых от осадков и дорожной грязи местах.

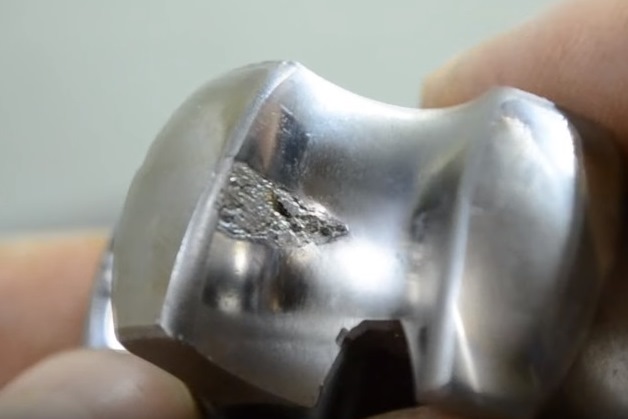

Почему ломаются ШРУСы

Шарниры равных угловых скоростей современных автомобилей рассчитаны на весь срок службы автомобилей, однако нередко они выходят из строя совершенно внезапно для автовладельца и в самый неподходящий момент. Происходит это как по причинам естественного износа подвижных элементов, так и по вине самих автовладельцев.

В большинстве случаев виновниками проблем становятся негерметичные пыльники — в процессе эксплуатации они покрываются трещинами и получают всевозможные повреждения. В результате дорожная грязь и осадки начинают попадать в подвижные соединения и становятся абразивом. Спустя несколько сотен или тысяч километров пробега с порванным пыльником ШРУС сильно изнашивается и начинает хрустеть (обычно в поворотах), а затем попросту заклинивает или теряет ролики подшипников.

Вторая причина поломки «гранат» связана с неадекватным вождением или неграмотным вмешательством в конструкцию машины. Управляя гражданским автомобилем, стоит помнить, что он не рассчитан на длительные экстремальные нагрузки — резкие старты с пробуксовками и систематические торможения трансмиссией. Старты с вывернутыми колёсами, при которых наружные шарниры частично зажаты, приводят к запредельным нагрузкам на их элементы.

В группе риска оказываются и любители тюнинга, «разгоняющие» мотор автомобиля, но забывающие о том, что штатные приводы и ШРУСы не рассчитаны на передачу дополнительного крутящего момента.

Последствия поломки

Ремонт ШРУСов трудоёмок и возможен далеко не всегда, даже в случае если на вашем автомобиле всего лишь повреждён один из пыльников. Как правило, производитель изначально не закладывает в конструкцию возможности ремонта — весь приводной вал заменяется на новый. Нетрудно догадаться, что удовольствие это весьма недешёвое и хлопотное.

Но это лишь полбеды. На некоторых автомобилях при сильном износе или поломке трипоида роликовые подшипники теряют иголки, которые попадают в картер коробки передач, где поднимаются вместе с маслом и перемалываются шестернями. Нередко при этом ремонт автомобиля становится попросту нецелесообразным — проще и дешевле приобрести другой.

Довольно часто изношенные ШРУСы попросту заклинивают, что приводит к внезапной поломке полуоси и невозможности дальнейшего движения. И хорошо, если это случается не во время пересечения оживлённого перекрёстка. Такая ситуация чрезвычайно опасна!

Во избежание неприятностей в пути и лишних финансовых трат рекомендуется хотя бы раз в пять тысяч километров осматривать пыльники внутренних и внешних ШРУСов. При малейшем подозрении на негерметичность узлов нужно тщательно отмыть от загрязнений шарниры и заменить пыльники на новые, попутно обновив смазку. При появлении характерных хрустов не стоит откладывать ремонт в долгий ящик — скорее всего, «вылечить» такой привод уже не получится.

quto.ru

Что такое «граната» в автомобиле ? и насколько сложна/дорога её замена

Шарнир равных угловых скоростей (сокращённо ШРУС, в просторечии — «граната» ) обеспечивает передачу крутящего момента при углах поворота до 70 градусов относительно оси. ШРУСы изредка называют «гомокинетическими шарнирами» (от др. -греч. ὁμός — «равный, одинаковый» и κίνησις — «движение» , «скорость») .

Используется в системах привода управляемых колёс легковых автомобилей с независимой подвеской и, реже, задних колёс.

Первые попытки реализовать передний привод осуществлялись при помощи обычных карданных шарниров. Однако, если колесо перемещается в вертикальной плоскости и одновременно является поворотным, наружному шарниру полуоси приходится работать в исключительно тяжелых условиях — с углами 30—35°. А уже при углах больших 10—12° в карданной передаче резко увеличиваются потери мощности, к тому же вращение передаётся неравномерно, растёт износ шарнира, быстро изнашиваются шины, а шестерни и валы трансмиссии начинают работать с большими перегрузками. Поэтому потребовался особый шарнир — шарнир равных угловых скоростей — лишенный таких недостатков, передающий вращение равномерно вне зависимости от угла между соединяемыми валами. <img src=»//otvet.imgsmail.ru/download/668c39baae22aaa1573d3adbb4da9ca6_i-189.jpg» >

основа ШРУСа
замена не сложна и не дорога относительно стоимости самой гранаты

это шрус
в переднем приводе соединяет полу-ось и ступицу
не сложно, работы на пару часов
ваксов в 100 всё

Вы что все сговорились по весне?) ) Да не граната а ШРУС, зависит от марки авто мобмля.. Шрусы полетели у всех) Я так понимаю на ответах все ездят на сараях, во весне через пробиты пыльник попала грязь, и все захрустело — надо просто менять это очень не дорого)

в заднем приводе так же соединяет полуось и ступицу =) у тех машин, у который не «балка» — «мост», а независимая подвеска и редуктор. =) если никогда не менял — самому не советую, в сервисе работа должна стоить около 1000-1500р, никак не 100$. если там, конечно не надо для этого полподвески разобрать. (разные извращения встречаются среди автопроизводителей) ну и плюс стоимость самого ШРУСА («гранаты»)

touch.otvet.mail.ru

виды шарниров, их принцип работы, неисправности

Шарнир равных угловых скоростей (сокращенно ШРУС или «граната» – это одно и то же) – такое название одного из элементов трансмиссии автомобиля часто можно услышать на автосервисных предприятиях и в мастерских, но далеко не все автомобилисты представляют себе, что это такое и какие последствия может вызвать неисправность этого узла.

Существует несколько видов шарниров равных угловых скоростей, отличающихся друг от друга не только конструкцией, но и местами их использования.

В рамках данной статьи мы рассмотрим следующие вопросы:

  • Для чего в автомобиле нужен ШРУС и где он находится?
  • Виды шарниров равных угловых скоростей, как они устроены и работают?
  • Как проверить ШРУС на исправность, и каковы внешние проявления неисправности этого узла и последствия его выхода из строя?

Что такое ШРУС и зачем он нужен в автомобиле

Шарнир равных угловых скоростей (ШРУС) – это механизм, обеспечивающий равномерную передачу крутящего момента к ведущим колесам при их повороте на угол до 70° относительно оси. Используются такие шарниры на автомобилях с независимой подвеской в конструкции привода управляемых колёс.

Задача передачи крутящего момента от двигателя к колёсам оказалась в техническом плане не такой уж простой и потребовала от автоконструкторов создания трансмиссии. При этом колеса «живут» в машине своей жизнью и крепятся к кузову независимо по отношению к коробке передач.

Для заднеприводных автомобилей вопрос решился использованием в конструкции кардана. А вот для переднеприводных автомобилей потребовались иные устройства, обеспечивающие передачу вращательного движения к «подпрыгивающим» относительно кузова колесам.

Дело в том, что обычный кардан с крестовиной, при вращении с постоянной угловой скоростью ведущего вала, не в состоянии обеспечить постоянную угловую скорость расположенного под углом вала ведомого. А дополнительные рывки и торможения при передаче крутящего момента от двигателя к колёсам автомобиля абсолютно неуместны.

Технические приёмы, обеспечивающие компенсацию такой неравномерности угловых скоростей, оказались эффективными до углов между осями ведущего и ведомого колес не более 20⁰.

В то же время для переднеприводных автомобилей требовалось обеспечить передачу крутящего момента без «искажений» при углах поворота колёс до 70⁰, причём такая передача должна была быть ещё и очень надежной, ведь узел подвергается высоким нагрузкам.

Теоретическое решение – ШРУС, было найдено давно: устройство запатентовано еще в 20-х годах прошлого века инженером А.Рцеппой (шарнир Рцеппа), а для его практической реализации потребовалось почти 40 лет (Япония, 1963 г.).

Конструктивно один из распространённых вариантов ШРУС выглядит следующим образом.

Ведущий вал посредством шлицевого соединения приводит в движение внутреннюю обойму, на рабочей стороне которой выполнены шесть канавок. На внешней обойме шарнира (соединённой с ведомым валом) также выполнено шесть канавок. А обоймы связаны между собой через шарики, расположенные в вырезах сепаратора.

Подобная конструкция обеспечивает (в отличие от простой карданной передачи) равенство мгновенных угловых скоростей ведущего и ведомого валов.

Виды шарниров равных угловых скоростей

Шариковые варианты конструкции ШРУС, хотя и наиболее распространены в легковом автомобилестроении, оказались не единственно возможными.

Шариковый ШРУС

Практическое применение для легковых и лёгких коммерческих автомобилей нашли триподные ШРУСы, в которых роль шариков выполняют вращающиеся ролики со сферической рабочей поверхностью.

Трипоидный ШРУС

Для грузовой техники распространение получили кулачковые (сухариковые) шарниры типа «Тракта», состоящие из двух вилок и двух фасонных дисков. Вилки в таких конструкциях достаточно массивные и способны выдерживать большие нагрузки (что и объясняет область их использования).

Кулачковый (сухариковый) ШРУС

Необходимо упомянуть и ещё один вариант ШРУС – спаренные карданные. В них неравномерность передачи угловой скорости первого кардана компенсируется вторым карданом.

Спаренный карданный ШРУС

Как уже упоминалось выше, угол между осями двух валов не должен в этом случае превышать 20⁰ (иначе появляются повышенные нагрузки и вибрации), что ограничивает область использования такой конструкции в основном строительной и дорожной техникой.

Внутренние и наружные ШРУСы

Помимо различий в конструктивном исполнении, ШРУСЫ разделяются по месту их установки на наружные и внутренние.

Внутренний ШРУС соединяет коробку передач с полуосью, а наружный ШРУС – полуось со ступицей колеса. Вместе с приводным валом оба этих шарнира составляют привод автомобиля.

Наиболее распространённый тип наружного шарнира – шариковый. Внутренний ШРУС не столько обеспечивает большой угол между валами, сколько компенсирует перемещения приводного вала при движении его относительно подвески. Поэтому часто в качестве внутреннего шарнира в легковых автомобилях используется триподный узел.

Необходимое условие нормальной работы ШРУСов – смазка движущихся частей шарнира. Герметичность рабочего пространства, в котором находится смазка, обеспечивают пыльники, предотвращающие попадание на рабочие поверхности абразивных частиц. С учётом высокой нагруженности деталей, в них используются только специально разработанные для таких узлов виды смазок.


Как определить неисправность ШРУС

Срок службы ШРУСов в современных автомобилях при правильной эксплуатации практически сопоставим с ресурсом самой машины, хотя условия работы наружных и внутренних шарниров существенно отличаются (наружные узлы более нагружены, так как воспринимают воздействия непосредственно от колёс).

Заводской брак редко является причиной поломки ШРУСА, а вот эксплуатационный характер отказа встречается куда чаще. Прежде всего, это может быть банальное повреждение пыльника, и, как следствие, попадание в смазку шарнира влаги, пыли и грязи с содержанием абразива.

Именно поэтому периодический визуальный осмотр целостности пыльников обязателен при периодическом обслуживании автомобиля. Замасленная деталь или следы смазки, разбрызганные по колесу – явное свидетельство необходимости замены пыльника (если только отказ не перешел в более тяжёлую стадию).

Другая частая причина отказа – агрессивный характер вождения, особенно с вывернутыми до упора колёсами. При таком стиле вождения шарниры испытывают запредельные нагрузки, неизбежно приводящие к отказу. К похожему результату можно прийти при частой езде по разбитым дорогам.

Для наружных и внутренних ШРУСов внешние признаки неисправности несколько отличаются из-за разных условий эксплуатации и определяются (помимо состояния пыльников) в основном «на звук» и наличие люфтов.

Высоко нагруженные наружные шарниры на ранних стадиях отказа издают звук похожий на свист полностью изношенных тормозных колодок. Дополнительно состояние узла проверяется на ровной дороге: при резком трогании с места с вывернутыми колёсами. Появление характерных толчков или щелчков свидетельствует о неисправности шарнира. Полезно в этом случае сразу осмотреть пыльники (тем более что для этого не требуется поднимать машину).

Если в начале движения слышен хруст – это свидетельство необходимости безотлагательных мер по замене наружного ШРУСа. Характер звука при этом весьма специфический: его трудно спутать с другими звуками, и раздаётся он с той стороны, с которой произошла поломка.

Определить какой из внутренних ШРУСов неисправен – внутренний правый или внутренний левый – несколько сложнее.

  1. Для этого автомобиль вывешивается на подъёмнике, и тем самым добиваются максимального угла шарнира (между приводным валом и поверхностью земли).
  2. Двигатель запускается, и при включённой передаче прослушивают узел на посторонние звуки. Хруст слева или справа свидетельствует о поломке соответствующего шарнира.
  3. Кроме этого проверяется люфт приводного вала между наружным и внутренним шарнирами. При исправных шарнирах люфт отсутствует.

Если нет возможности установить машину на подъемник, выбирают участок дороги с ямами и рытвинами, и аккуратно въезжая в них колёсами с разных сторон (фактически вывешивая автомобиль с соответствующей стороны) выявляют посторонние шумы (хруст).

Последствия эксплуатации автомобиля с неисправными ШРУСами, особенно на стадии уже выявленного хруста, могут быть весьма тяжёлыми, ведь хруст сигнализирует о возможности скорого внезапного разрушения шарнира. В свою очередь это может привести к заклиниванию колёс и созданию аварийной ситуации на дороге.

Замена ШРУСов обходится не дёшево: узлы оригинальных приводов достаточно сложные механизмы изготовленные из специальных материалов. А в запущенных случаях разрушение внутреннего ШРУСа может привести к попаданию остатков игольчатых подшипников в картер коробки передач и необратимым повреждениям уже самой коробки.

Видео: как проверить внутренний и наружный ШРУСы на исправность

unit-car.com

Что такое ШРУС в автомобиле, устройство, где находиться

Большинство современных автомобилей оснащаются устройствами, помогающими им уверенно двигаться и поворачивать. К таким устройствам относится ШРУС. Что же такое ШРУС в автомобиле?

Зачем нужен ШРУС

Для понимания того, что такое ШРУС, стоит вспомнить исключительно заднеприводные машины на заре массового автопроизводства. Направление движения менялось с помощью обычных рулевых тяг. У старых переднеприводных машин система карданов передавала крутящий момент на передние колеса. Это сопровождалось вибрацией и шумом, неровной работой, мощностными потерями в поворотах. Подобные механизмы, прочие части трансмиссии, автошины отличались недолговечностью.

С появлением на ведущих колесах шарниров равных угловых скоростей (ШРУС) ситуация кардинально изменилась. Вне зависимости от угла расположения валов усилие на колеса передавалось одинаковое. Мощность мотора в этом процессе не терялась. Исчезли тряска и шумы, изделия нового типа работали надежнее и продолжительнее. Сегодня, помимо легковых автомобилей, их применяют на иных видах колесного транспорта. Такие механизмы работают на грузовиках, внедорожниках, специальных автомашинах с многоколесными поворотными системами.

Где же находиться ШРУС, сколько ШРУСов в автомобиле? ШРУС располагается на передней полуоси автомобиля, обычно по две штуки на сторону, всего четыре, но бывает и один на сторону, зависит от конструкции автомобиля.

Какими они бывают ШРУСы

ШРУСы бывают не только наружными, встраиваемыми в ступицу. Конструкторы разработали внутренний ШРУС, передающий вращение от коробки передач на колесный привод. В управлении транспортным средством и обеспечении его безопасности внутренние и наружные ШРУСы выполняют уникальную функцию.

Главное отличие внутреннего от наружного ШРУСа, в том, что наружный передает вращение с оси приводного вала на колеса, а крутящий момент, передаваемый при помощи внутреннего ШРУСа, идет с КПП на приводной вал.

В шариковом ШРУСе удерживаемые сепаратором шарики, во время вращения вала перемещаются по сферическим канавкам. Крутящий момент через обойму передается на ведомый вал и далее непосредственно на колесо.

Обычно он представляет собой:

  • совмещенный с ведомым валом сферообразный корпус;
  • шароподобную обойму, соединенную с ведущим валом;
  • шесть шариков расположенные в обойме;
  • сепаратор удерживающий шарики.

Принципиальное отличие ШРУСа трипоидного типа в отсутствии сепаратора и наличии вращающихся с помощью игольчатых подшипников роликов на трехлучевой вилке. Подобный трипоид допускает продольное перемещение. В нем отсутствует сепаратор. Функции шариков выполняют ролики трипода, движущиеся по своим канавкам внутри корпуса шарнира.

Проблемы ШРУСов

Нередко такие ШРУСы сами сигнализируют, что у них не все в порядке. Чаще это происходит с внешними, которые помимо большой нагрузки, сталкиваются на дороге с камнями и другими предметами. Когда в них попадает пыль и грязь, механизм изнашивается и начинает при поворотах хрустеть или скрипеть. Это может означать недостаток или отсутствие смазки.

Помимо плохой смазки причинами повреждений ШРУСа могут быть:

  • низкое качество используемых смазочных материалов;
  • некачественное изделие, которое может быть поддельным или бракованным;
  • повреждение пыльника с последующим попаданием в него песка и грязи;
  • плохие дороги;
  • чрезмерно активный стиль вождения.

Проблемный шарнир надо снять и осмотреть. Шариковый ШРУС можно не менять, достаточно удалить смазку, промыть в керосине и протереть. В случае если шарики и элементы конструкции целы, его собирают, наполняют свежей смазкой и устанавливают назад. Трипоидные ШРУСы целесообразнее менять, используя только ту смазку, которая рекомендуется при их покупке.

Несмотря на одинаковые функции, наружные ШРУСы в силу большей нагрузки чаще выходят из строя. Своевременная их замена поможет избежать неприятностей на дороге, сохранить здоровье и жизнь людей.

Что нужно для проверки

Шарнир, передающий вращение от КПП, испытывает немалые нагрузки, связанные с постоянным изменением положения полуосей, силой трения и другими факторами. В результате образуются зазоры, возникают шумы и звуки. В таких случаях нужна проверка.

Чтобы понять, как проверить внутренний ШРУС, можно воспользоваться несколькими приемами.

  1. Подняв машину на подъемнике, включить первую скорость. Неисправный ШРУС сразу хрустом сообщит о проблеме.
  2. На стоящем автомобиле до упора вывернуть рулевое колесо. Запустить двигатель и тронуться. Если при наборе скорости появляется хруст, надо запасаться новым устройством.
  3. Обратить внимание на появление слабых рывков в начале движения машины, незначительные ускорения или замедления.
  4. Проверить возникновение хруста при переезде через неровности, ямы, сугробы или резком наборе скорости.

Особого внимания требует люфт, который приводит к вибрации на скорости. Мастера для проверки советуют взяться за внутренний шарнир в том месте, где из него выходит привод наружного шарнира. Покачать в разные стороны. Если люфт более полутора десятков миллиметров, устройство надо безотлагательно менять вместе с валом. Эксплуатировать транспортное средство в таком состоянии опасно.

До того, как проверить ШРУС, лучше договориться с помощником, который со стороны будет фиксировать признаки неисправности. Проверка внутреннего ШРУСа, как профилактическое мероприятие, необходима каждые пару месяцев, а после движения в сложных дорожных условиях – незамедлительно.

Как защитить механизм ШРУСа

Многие шарниры равных угловых скоростей служат долго и безотказно. Однако попадание в них песка и грязи может в скором времени потребовать покупки новой детали. Поэтому, до того как начать проверять ШРУС, следует разобраться с его защитой. Она представляет собой конусовидный резиновый или силиконовый чехол с гофрированной поверхностью, закрывающей шарнир. Защиту еще называют пыльником. Он одновременно выполняет функцию резервуара смазочного материала. С двух сторон пыльник плотно закрывается металлическими хомутами, предотвращающие попадание воды, грязи и песка, а также для недопущения вытекания смазки.

Опытные автомобилисты считают, что ревизию пыльников следует проводить регулярно для выявления деформаций и повреждений вроде разрывов, трещин, ослаблений хомутов и пр. Полезно во время осмотра пыльников проверить состояние их хомутов и при необходимости заменить их винтовыми. Иногда рекомендуют заменять пыльники по мере их выхода из строя. Если приходится снимать привод целиком с двумя ШРУСами, разумно при этом сразу ставить на оба новые чехлы. Так своевременно можно предупредить выход устройства из строя.

automorum.ru

Шрус наружный и внутренний — как работает и из чего состоит

Здравствуйте, уважаемые автолюбители! Владельцы переднеприводных автомобилей, изучая устройство своих четырёхколёсных помощников, с удивлением обнаруживают названия деталей, которые ранее на слух не попадали.

Один из таких непривычных терминов – ШРУС. Загадочное наименование является  всего лишь аббревиатурой от длинного названия – шарнир равных угловых скоростей. Задача этого устройства передавать вращательное движение от одной полуоси к другой, если они находятся под углом друг к другу, величина которого постоянно изменяется.

Хотя ШРУС является обязательным атрибутом даже самых современных авто, изобретение это не новое. В том виде, каким он представлен в настоящее время, ШРУС был изобретён и запатентован в 1927 году Альфредом Рцеппом.

Он так и называется — шарнир «Рцеппа», а на народно-водительском сленге — «граната». Справедливости ради следует отметить, что подобный шарнир может встречаться и у заднеприводных, а также полноприводных авто, когда конструкцией предусмотрено жесткое крепление заднего редуктора и независимая подвеска задних колёс.

Устройство ШРУСа

Видео — внутренние ШРУСы

Сложное, на первый взгляд, устройство шарнира вызывает массу вопросов у того, кто впервые с ним сталкивается. В действительности ШРУС очень прост по конструкции, что является одной из составляющих его большого ресурса работы.

При условии правильной эксплуатации и уходе, шарнир может прослужить дольше, чем любой другой узел машины. Принцип работы устройства становится ясен, если подробно разобраться из чего состоит ШРУС.

Это загадочное устройство имеет всего 4 детали:

  • корпус в виде сферической чаши с ведомым валом;
  • внутренняя обойма – сферический кулак с ведущим валом;
  • сепаратор, представляющий собой кольцо с отверстиями для удержания шариков;
  • шесть шариков.

Такое устройство шруса, позволяет производить передачу вращательного движения очень ровно. Любой автолюбитель знает, что известное карданное соединение полуосей, которое выполняет ту же функцию, что и ШРУС, такой способностью не обладает.

Если одной полуоси сообщается равномерное вращение, то на второй оно будет уже прерывистым.

Как работает ШРУС?

Устройство шруса и привода колеса

Изучая вопрос о том, из чего состоит и как работает ШРУС, обязательно следует прибегнуть к осмотру этого устройства в натуре или ознакомится с фотоизображениями.

В специальной литературе можно найти подобное описание процесса работы ШРУС:

  • в корпусе и на внутренней обойме выполнены сферические канавки, количество которых совпадает с числом шариков;
  • шарики, которые удерживаются сепаратором, находятся в пространстве между корпусом и кулаком, по внешнему диаметру перемещаются по канавкам корпуса, а по внутреннему — по канавкам кулака;
  • при вращении ведущего вала, усилие, через кулак и находящиеся в канавках шарики, передаётся на обойму и далее на ведомый вал;
  • при изменении угла между ведущим и ведомым валами, шарики свободно перемещаются по канавкам, продолжая передавать усилие.

ШРУС внешний и внутренний: в чём разница?

Для того, чтобы автомобиль успешно двигался, оказывается, очень мало иметь по одному ШРУСу на каждое колесо. Для функционирования всего привода необходима их пара. Именно поэтому, когда автолюбитель, собираясь ремонтировать авто, замечает в магазине, что ШРУС внутренний больше по размерам, чем внешний и стоит на порядок дороже, хотя ранее казалось, что они совершенно одинаковые.

Особенности конструкции и механизма передачи вращательного движения от вала редуктора или коробки переменных передач на ведущие колёса требуют, чтобы на пути было, как минимум, два шарнира. ШРУС, который передаёт вращение от трансмиссии к валу называется внутренним. Он гораздо больше по размеру.

Внешний ШРУС вращает непосредственно ступицу колеса и имеет для неё посадочные шлицы. Отсутствие достаточно количества свободного пространства вынуждает делать его меньшим в габаритах.

Вот, собственно и вся деталь, с таким необычно-загадочным названием.

cartore.ru

Что такое шрус. Для чего шрус нужен в автомобиле

С появлением переднеприводных  машин, для автомобилестроения началась новая эра. Большинство современных авто имеют именно этот тип привода, но не все водители знают, как работает данный механизм, ведь спереди нет моста, а колеса должны при этом как то поворачиваться. За движение колес и изменение их положения отвечает специальный механизм, который называется шарниром равных угловых скоростей. Постараемся разобраться в устройстве ШРУС и узнаем, что это такое.

Виды ШРУС

ШРУС это специальное устройство, которое выполняет передачу вращающего момента с коробки передач, на ведущие колеса. По-другому, его еще называют «граната» из-за необычности его формы. Стоит отметить, что ШРУС применяется не только в переднеприводных машинах, но и многих полноприводных внедорожниках.

Все «гранаты» делятся на следующие типы:

  1. Шариковый. Данный вид шарнира получил наибольшее распространение и применяется в большинстве современных переднеприводных автомобилей.
  2. Тропоидный. Такой ШРУС применяется во внутренних конструкция, так как имеет возможность очень большого осевого перемещения.
  3. Сухариковый. Это как раз тот случай, когда «граната» применяется на грузовых автомобилях, внедорожниках или автобусах. Имеет более мощную конструкцию для передачи больших усилий.
  4. Карданный. Это первая разновидность «гранаты», которая не имеет большого распространения. Все дело в том, что она имеет слишком сложную конструкцию.

Конструкция ШРУС

Чтобы понять, как он работает, необходимо вначале разобраться с конструкцией. В данной части мы будем рассматривать именно шариковый ШРУС, который применяется почти во всех современных автомобилях.

Прежде всего, стоит сказать о том, что детали этого механизма работают практически «на сухую», потому как ШРУС не наполняется маслом, а лишь забивается густыми смазывающими веществами типа Литол-24. Общую конструкцию «гранаты» составляют всего 4 самых основных элемента:

  1. Ведомый вал, на конце которого располагается металлическая полусфера. Внутри сферы имеются прорези под шарики.
  2. Внутри сферы устанавливается специальный кулачок, который имеет жесткую связь с ведущим валом.
  3. Также внутри сферы располагается специальный сепаратор, который представляет собой кольцо, имеющее по окружности металлические шарики.
  4. Сами шарики. Практически все ШРУСы имеют всего 6 шариков в кольце. Однако многие конструкцию допускают и большее количество.

Казалось бы, чем хуже для этих целей подходит карданный вал? А все дело в том, что такой шарнир обеспечивает плавность хода, которая необходима при начале движения или переключении передач. Карданный вал имеет слишком жесткую связь и не способен обеспечить плавной передачи момента.

Как работает ШРУС

Как вы уже поняли, внутри сферы располагаются специальный прорези или канавки, которые рассчитаны под размер шариков. Посредством взаимодействия этих шариков и канавок, вращающий момент передается на колеса автомобиля. Если повернуть руль в какую-либо сторону, шарики сместятся по канавкам и угол передачи момента изменится, но неизменным останется скорость, поэтому при повороте колес скорость движения остается прежней.

Кроме того, ШРУС имеет возможность любого перемещения наравне с подвеской, даже если колесо наезжает на довольно серьезное препятствие. Это обеспечивается все теми же шариками, которые свободно перемещаются по прорезям и надежно удерживаются сепаратором.

Как долго может прослужить «граната»

Если говорить о теории строения, то это очень прочный механизм. Если соблюдать все требования технологии производства, то ШРУС может, как минимум проехать 100 тысяч километров. В лучших случаях, он способен продержаться весь период эксплуатации автомобиля. Тем не менее, водителям часто приходится менять его как расходный материал. А все именно по этим причинам:

  1. Порванный пыльник.Дороги, по которым приходится передвигаться на автомобиле, не всегда обладают нужным ровным покрытием, поэтому первым из строя выходит пыльник, защищающий места соединения ШРУС от пыли и влаги. Если он порвется, то мелкие частицы попадают во внутреннее строение и разрушают канавки, по которым перемещаются шарики. Примерно через 2 тысячи километров такой ШРУС быстро выйдет из строя, в результате заклинивания шариков. Чтобы «граната» прослужила намного дольше, необходимо периодически проверять состояние пыльников и вовремя их менять.
  2. Другая проблема – это быстрая езда по неровным дорогам. Если слишком сильно ударить колесом по канаве или бордюру, то ШРУС может не выдержать и его просто выдернет. Вставить его обратно можно, но использовать такой механизм в дальнейшем уже нельзя. Поэтому, ее сразу нужно заменить.

Кроме того, есть ряд признаков, по которым можно оценить исправность наружных ШРУСов. Для этого, колеса автомобиля выворачиваются в одну из сторон до упора, и движение начинается как можно резко. Если будет слышан характерный хруст, то та сторона, в которую были вывернуты колеса и будет стороной с неисправной «гранатой».

Видео по теме
