Тормозная система ВАЗ 2110, схема

В тормозной системе ВАЗ 2110 используется гидравлический привод, двухконтурный диагональный, с вакуумным усилителем и регулятором давления жидкости для задних колес.

На передних колесах используется дисковые механизмы, сзади – барабанные.

Устройство

Состоит тормозная система ВАЗ-2110 из главного цилиндра с установленным бачком для жидкости, из которого выходят магистрали двух контуров.

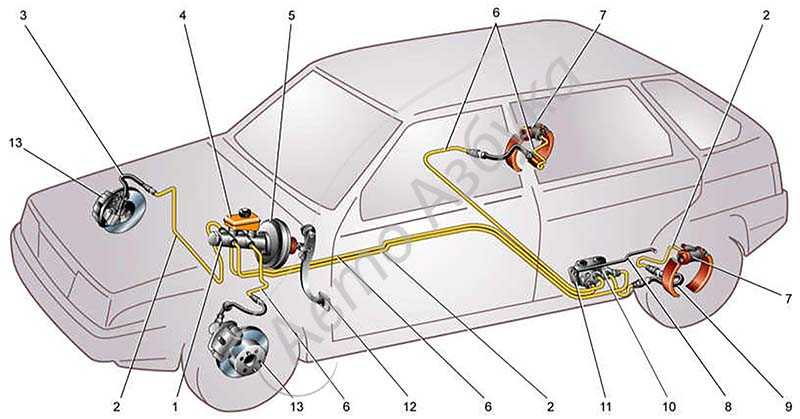

Принципиальная схема представлена ниже.



Один контур взаимодействует с механизмами переднего правого и заднего левого колес, второй – наоборот, поэтому и диагональная система.

Между педалью и цилиндром расположен вакуумный усилитель неразборного типа.

Магистрали передних колес обоих контуров, выходящие из главного цилиндра, идут непосредственно к рабочим цилиндрам суппортов.

Магистрали, идущие к задним механизмам, сначала подводятся к регулятору давления, а уже от него к самим механизмам.

Данный регулятор предназначен для корректировки давления жидкости в магистралях при разных нагрузках на задней оси.

Принцип работы

Водитель нажимает на педаль тормоза, шток, идущий от педали, связан с вакуумным усилителем, который дополнительно усиливает нажим.

От вакуумного усилителя тоже идет шток, связанный с поршнем главного цилиндра.

Жидкость в магистралях передних колес давит на поршень рабочего цилиндра, тот прижимает одну колодку к диску, одновременно суппорт смещается и прижимает вторую колодку.

В это же время жидкость идет по магистралям задних механизмов в регулятор, где давление корректируется и дальше уже к самим механизмам.

Там жидкость давит на поршни рабочих цилиндров, те выходят из цилиндра и разжимают колодки, прижимая их к тормозному барабану.

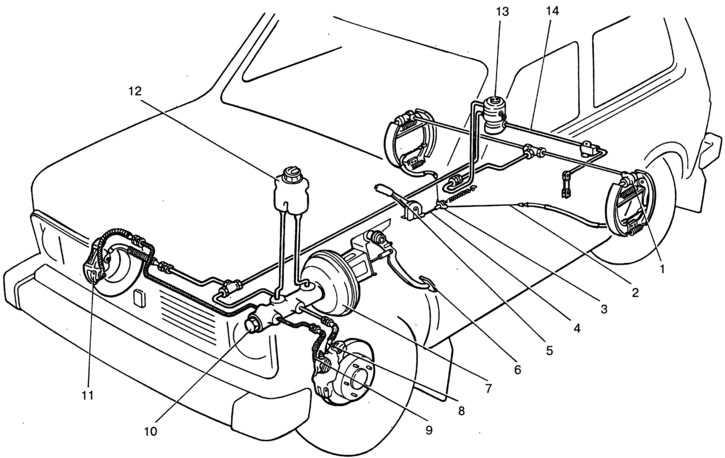

Полная схема показана ниже.

Диагностика

Тормозной механизм ВАЗ 2110 периодически должен подвергаться диагностике, обслуживанию и, если надо – ремонту.

Так, у этого авто диагностируется общая эффективность торможения.

ЧИТАЙТЕ ПО ТЕМЕ: Неисправности ВАЗ 2110 и других автомобилей серии.

Обслуживание

Сводится к проверке состояния колодок, барабанов и дисков, проверке и регулировке свободного хода педали, периодической замене жидкости, проверке резиновой части магистралей на наличие протекания.

Проверке состояния манжетов рабочих цилиндров и прокачке системы для удаления из нее воздуха.

Читайте по теме: Что нужно делать если появился воздух в тормозной системе.

Все элементы тормозов ВАЗ 2110 – ремонтируемы, кроме вакуумного усилителя и резиновых частей магистралей.

Усилитель и резиновые магистрали не ремонтируемы, поэтому при возникновении проблем они заменяются.

Ремонт главного цилиндра сводится к замене всех резиновых элементов (манжетов, прокладок).

Выполняется он при обнаружении протекания жидкости из него. То же касается и рабочих цилиндров.

Ремонт тормозных механизмов ВАЗ 2110 включает в себя замену колодок, дисков и барабанов, если обнаружен их сильный износ.

Метка: ВАЗ 2110

Замена тормозных трубок на ВАЗ 2110, ВАЗ 2111, ВАЗ 2112

Добро пожаловать!
Тормозные трубки – в отличие от тормозных шлангов, они не трескаются со временем, потому что трубки состоят из металла, кроме того их не так то легко порвать (Про тормозные шланги вообще не говорим, потому что их легче порвать и они сильнее подвержены деформации), вот поэтому трубки и используют в автомобиле, а шланги же стоят только в конце, чаще всего это встречается на передних колёсах, потому что колёса поворачиваются при вращении руля и если вместо шлангов трубки будут установлены, то они просто лопнут и Вы останетесь без тормозной системы.

Примечание!
Из-за чего вообще меняются трубки, чаще всего это случается именно во время замены тормозных шлангов, потому что трубки лопаются (А именно их наконечники) и без замены в этом случае не обойтись просто, чтобы осуществить замену трубок, нужно взять: Набор всевозможных ключей, а так же спец.

ключом для прокачки тормозов обязательно запаситесь, резиновой грушей и всем тем, что нужно, чтобы прокачать тормозную систему у автомобиля!

Краткое содержание:

• Замена тормозных трубок
• Дополнительный видео-ролик

Где находятся тормозные трубки?
Они идут ко всем четырём колёсам, более подробно узнать местонахождение каждой трубки можно только если автомобиль рядом будет, сделать это проще простого, просто нужно найти в начале главный тормозной цилиндр (см. маленькое фото), к которому то все четыре трубки и подсоединены и после чего, от нужной Вам трубки идти нужно глазами, так Вы и поймёте их более детальное месторасположение, ну а если в двух словах сказать, то трубки располагаются в подкапотном пространстве и подсоединяются к обоим передним колёсам, ещё же две тормозные трубки (Магистральные их ещё называют) идут на колдун, а проходят они под днищем автомобилем (Указаны красной стрелкой), чтобы они не свисали, трубки закреплены при помощи спец.

защиты к кузову, в конце же (Когда они к колдуну подходят) идёт разветвление трубок (От колдуна разветвление идёт, сам колдун указан синей стрелкой) и они уже по отдельности к каждому заднему колесу идут, на фотографии это всё прекрасно увидеть можно, но там изображён немножко другой автомобиль, а именно Лада Калина, но тормозная система у них не слишком различается (Если Калина без ABS) поэтому особо на то, что на фотографии представлен другой автомобиль не смотрите.

Когда нужно менять тормозные трубки?
Редко кто их от времени меняет, да и не зачем это, это вить не резина, они не потрескаются и с ними в основном ничего такого серьёзного не случиться, они чаще всего меняются при деформации или если на трубке явная ржавчина появилась, кроме того трубки меняются при неправильном обращении с ними, а именно если трубка начала течь, или деформировали Вы её как то, то она подлежит замене, в некоторых случаях трубки бывают ещё забиваются грязью и тормозная жидкость не достаёт до задних колёс к примеру, до какого то из передних, в связи с этим, данное колесо не будет тормозить и тормозную трубку нужно будет либо сменить, либо хорошенько продуть сжатым воздухом, чтобы она пробилась и колесо вновь стало работать.

Примечание!
Всего тормозных трубок на автомобилях десятого семейства, так же как и на машинах Лада Самара и других, 8 штук, сложнее всего менять магистральные трубки, потому что их вести не удобно и понадобиться дополнительное снятие других деталей, а проще всего меняются трубки впереди, сложного ничего в этом нет и много времени не потребуется, в отличие от задней части!

Снятие:
1. В снятие нет ничего сложного, но подготовиться к замене трубок всё же придётся, начните с самого первого, это выкачивание тормозной жидкости из тормозного бачка, её от туда можно при помощи резиновой груши выкачать или мед. шприца (Эту жидкость повторно использовать запрещено, только новую заливайте), иногда люди умудряются поменять трубки не сливая вообще тормозной жидкости из системы, сделать это не сложно, потом просто качнуть тормоза будет нужно маленько и всё, но это если одна трубка какая то меняется, если все, то лучше слить жидкость, так геморроя будет меньше, а вся суть в следующем, при отсоединении трубки (Смотря от чего Вы её отсоединили), другие концы элементы затыкаются чем либо (Если Вы трубку от ГТЦ отсоединили, то отверстие закрывается пробкой какой ни будь, если от тормозного шланга, то конец шланга закрывается болтом подходящего диаметра или ещё чем либо), таким образом трубка и меняется, без сливания тормозной жидкости из системы.

2. Что передние тормозные трубки, что задние, все меняются идентично, на концах у них есть штуцера, а у штуцеров есть гайки, при помощи спец. ключа они отворачиваются и трубки отсоединяются, более подробно как трубку от шланга отсоединить, читайте в статье под названием: «Замена тормозного шланга на ВАЗ», в этой статье всё подробно расписано, как же трубки от Главного Тормозного Цилиндра отсоединяются и от колдуна, смысла рассказывать мы вообще не видим, потому что всё то же самое, гайка штуцера выкручивается (Указана красной стрелкой) и трубка отсоединяется, всё легко и просто.

3. И в завершение разберём тормозные магистральные трубки, они самые длинные и проходят под днищем автомобиля (Идут от ГТЦ и до колдуна), чтобы их снять, отсоединить их со всех концов в начале будет нужно, затем выкрутить три гайки которые защиту крепят (см. фото 1) и снять пластины выполнены которые из металла (Указана одна из них красной стрелкой на фото 2), ну и выньте трубки изо всех держателей, те держатели которые будут деформированы, замените новыми.

Установка:
Устанавливаются трубки в обратном порядке, они выполнены из алюминиевого сплава как правило, поэтому легко ломаются, но зато хорошо гнуться, а подгонять трубки придётся 100%, при подгонке делайте всё аккуратно, слишком сильно трубки не изгибайте и не переломайте их, а иначе придётся проводить операцию всю с самого начала, по замене.

Примечание!
По завершению операции, залейте жидкость в тормозной бачок и прокачайте всю систему (Как прокачать тормоза, читайте в статье: «Прокачка тормозов на автомобиле»), а иначе тормозов не будет, после прокачки по нажимайте на педаль тормоза с большой силой, а другой человек (Помощник) пусть посмотрим под автомобиль, не где ли ничего не подтекает, всё ли хорошо затянуто, только после этого можете эксплуатировать машину!

Дополнительный видео-ролик:
Тормозные трубки на большинстве автомобилях заменяются похоже, хорошие советы по замене трубок, на примере автомобиля Volkswagen приведены в ролике чуть ниже, его обязательно изучите.
