Соединение коробки и раздатки на ниве: вой, вибрация, гул » НАВСЕГДА избавляемся от посторонних звуков

Нива Моноблок. Описание. Инструкция по установке.

Моноблок на ВАЗ 2121 Нива (КПП+РК) серия Трофи

• Назначение
• Устройство
• Устройство моноблока Нива
• Принцип работы
• Особенности, преимущества
• Состав комплекта
• Презентация
• Установка

Назначение.

Нива имеет более сложную трансмиссию для реализации полного привода. Из-за большего количества агрегатов она уступает в комфорте, динамике, экономичности и надежности автомобилям с приводом на одну ось. Основной причиной этих недостатков является большое количество вращающихся деталей, некоторые из которых работают в очень плохих условиях. В частности, промежуточный вал передающий вращение от КПП на РК . Из-за появления различных сил при работе, эти агрегаты имеют большую степень движения относительно друг друга, в следствии чего, шарнир промвала, а также шарниры карданных приводов мостов, начинают работать в условиях сильнейших нагрузок, доходящих до критических. При этом нарушается их правильная работа, что приводит к проявлению вышеуказанных недостатков (шумы, вибрации, повышенный расход, ранний выход из стоя агрегатов). Данная разработка предназначена для избавления автомобиля Нива от этих недостатков.

Устройство.

Комплект «моноблок» представляет собой совокупность деталей, в комплексе улучшающий условия работы трансмиссии. Основной деталью является пространственный кронштейн, который жестко соединяет два агрегата, КПП и РК, образуя при этом единый механизм. При этом выходные валы данных агрегатов точно позиционируются относительно друг друга. Крепление кронштейна к агрегатам производится посредством болтового соединения к имеющемся крепежам, без вмешательства в конструкцию агрегатов. Благодаря тому, что агрегаты лишены взаимного перемещения, промежуточный вал выполнен в виде цельного вала, без использования шарнира. Из-за увеличения величины нагрузки на опоры РК, и изменения их характера, опоры РК применены более мощные. Также, для увеличения несущей способности креплений опор, применены усилители.

Применением данных деталей достигается более правильная работа всей трансмиссии:

• исключается появление пиковых нагрузок на валы агрегатов и детали карданных соединений;
• эксплуатация автомобиля становиться более комфортной, так как исключается появление вибраций и шумов;
• улучшается динамика и снижается расход топлива;
• увеличивается ресурс и надежность автомобиля.

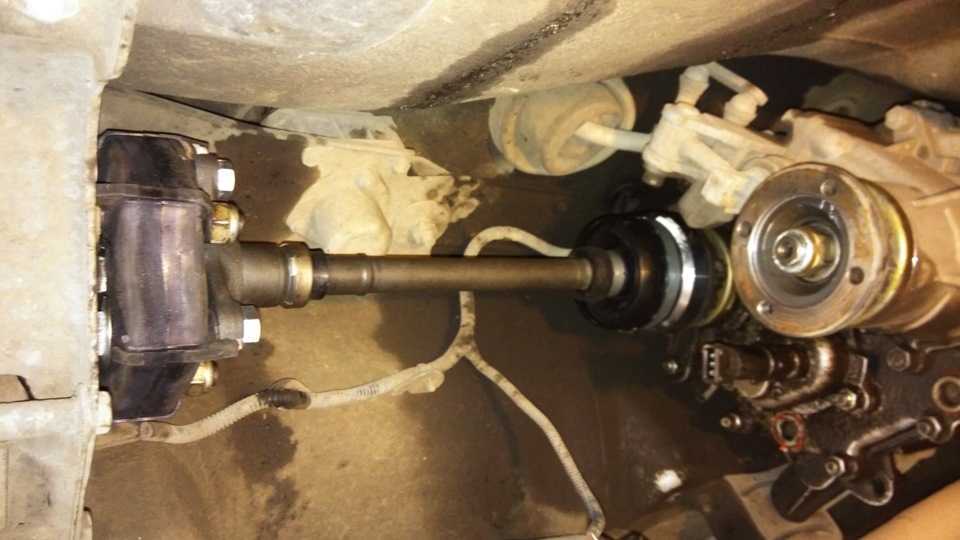

Устройство моноблока Нива.

1. Кронштейн. Пространственная стальная деталь, собранная с помощью сварки из фигурных листовых деталей. Имеет отверстия с двух сторон для крепления к агрегатам и большие технологические окна для установки и обслуживания.
2. Промвал. Стальная точеная деталь, которая предназначена заменить промвал с шарниром. Также имеет крепления к выходным валам агрегатов (КПП и РК).
3. Усиленные опоры РК. Это опоры похожей конструкции, но имеют большую несущую способность и большую способность вибропоглащения. Для применения в данной конструкции использованы переходные втулки.
4. Усилители крепления опор. Это гнутые листовые стальные детали, имеющие форму, повторяющую форму днища автомобиля. Имеют отверстия для закрепления на днище авто и крепление для опор РК.

Принцип работы моноблока.

Кронштейн в любых режимах и нагрузках удерживает два агрегата (КПП и РК) в точном, неизменном положении относительно друг друга. Бесшарнирный промвал из комплекта, как и родной промвал с шарниром, передает вращение от КПП на РК, но при этом нет потерь энергии. Опоры РК воспринимают на себя возросший вес всего агрегата, так как опора КПП в данном случае упраздняется . При этом конструкция опор такова, что они способны гасить вибрацию которая приходит от силового агрегата. Усилители крепления опор воспринимают на себя возросшую нагрузку от агрегата и распределяют ее по днищу кузова, при этом являясь и усилителем пола автомобиля.

По сравнению с существующими аналогами имеет следующие преимущества:

1. Нет изменения в агрегатах, можно все вернуть в «стандарт».
2. Нет смещения агрегатов, карданы остаются стандартные.
3. Легкость монтажа. Не нужны спец.инструменты или доп.оборудования. В комплект входит установочная лебёдка с ремнём.
4. Не уменьшается дорожный просвет авто (при сравнении с так называемыми «подрамниками»).
5. Применены стандартные, серийные детали
6. Наличие эластичной муфты.

Моноблок Нива, серия «Трофи». Состав комплекта:

1. Кронштейн соединительный — 1шт
2. Вал без шарнирный -1шт
3. Муфта эластичная( шевинива оригинал) — 1шт
4. Подушка агрегата (ваз 10 оригинал) — 2шт
5. Втулка переходная подушки — 2шт
6. Гайка переходная подушки — 2шт
7. Пластина усиливающая правая — 1шт
8. Пластина усиливающая левая — 1шт
9. Защита — 1шт
10. Втулка центрирующая стальная — 1шт
11. Втулка центрирующая резиновая — 1шт
12. Лебедка установочная с ремнем — 1шт
13. Втулка жесткой установки промвала — 1шт
14. Лента стальная установочная -600мм
15. Закладная ланжерона — 2шт
16. Спецшайба регулировки переднего редуктора — 2 шт
17. Метизы — 124 наименований
18. Коробка — 1шт

Моноблок Нива.

Презентация.

Моноблок Нива. Инструкция по установке.

Инструкции и документация

Инструкция по установке Моноблока на ВАЗ 2121 Нива (КПП+РК) серия Трофи
Комплектность Моноблока на ВАЗ 2121 Нива (КПП+РК) серия Трофи
Назначение метизов на Моноблок на ВАЗ 2121 Нива (КПП+РК) серия Трофи

Схема работы раздаточной коробки НИВА

Схема работы раздаточной коробки НИВА

1. Сальник;
2. Упорное кольцо переднего подшипника ведущего вала;
3. Крышка переднего подшипника;
4. Передний подшипник ведущего вала;
5. Передняя крышка раздаточной коробки;
6. Шестерня высшей передачи;
7. Ступица муфты включения передач;
8. Муфта включения передач;
9. Шестерня низшей передачи;
10. Картер раздаточной коробки;
11. Задний подшипник ведущего вала;
12. Ведущий вал;
13. Задняя крышка раздаточной коробки;
14. Промежуточный вал;
15. Задний подшипник промежуточного вала;
16. Задний подшипник корпуса дифференциала;
17. Установочное кольцо подшипника вала привода заднего моста;
18. Подшипник вала привода заднего моста;
19. Маслоотражатель сальника;
20. Фланец вала привода заднего моста;
21. Упорное кольцо подшипника;
22. Вал привода заднего моста;
23. Корпус дифференциала;
24. Шестерня привода заднего моста;.
25. Сателлит;
26. Ось сателлитов;
27. Стопорное кольцо оси сателлитов;
28. Пружинная шайба;
29. Ведомая шестерня;
30. Стопорное кольцо подшипника корпуса дифференциала;
31. Муфта блокировки дифференциала;
32. Вал привода переднего моста;
33. Картер привода переднего моста;
34. Стопорное кольцо подшипника вала привода переднего моста;
35. Пружинная шайба подшипника дифференциала;
36. Передний подшипник корпуса дифференциала;
37. Ведомая шестерня привода спидометра;
38. Корпус привода спидометра;
39. Передний подшипник промежуточного вала;
40. Коробка передач;
41. Эластичная муфта;
42. Шарнир равных угловых скоростей;
43. Раздаточная коробка;
44. Регулировочные прокладки;
45. Кронштейн подвески раздаточной коробки;
46. Кронштейн задней подвески двигателя;

I. Включена высшая передача;
II. Включена низшая передача;
III. Дифференциал блокирован, включена низшая передача.

При движении автомобиля по дорогам с твердым покрытием и при хорошем сцеплении колес с полотном дороги следует двигаться на высшей передаче без блокировки дифференциала. При этом скользящая муфта 8 через ступицу 7 соединяет ведущий вал 12 с шестерней 6 высшей передачи, и крутящий момент будет передаваться с ведущего вала и ступицу на муфту 8 включения передач, затем через шестерню 6 высшей передачи на шестерню постоянного зацепления промежуточного вала и от нее на ведомую шестерню 29 и корпус 23 дифференциала. Корпус дифференциала через ось 26 и сателлиты 25 передает крутящий момент на шестерни 24 привода переднего и заднего мостов. Через эти шестерни крутящий момент передается на валы 22 и 32 привода переднего и заднего мостов. Величина передаваемого крутящего момента находится в прямой зависимости от нагрузки на мостах.



Для преодоления крутых подъемов, при движении по слабым грунтам, а также для получения устойчивой минимальной скорости движения на дорогах с твердым покрытием, необходимо включить низшую передачу. Переключать высшую передачу на низшую можно только после полной остановки автомобиля. При этом скользящая муфта 8 блокирует ведущий вал с шестер ней 9 низшей передачи, и крутящий момент от ведущего вала через муфту 8 и шестерню 9 передается на промежуточный вал. От вала 14 крутящий момент передается через шестерню постоянного зацепления на ведомую шестерню 29, корпус дифференциала и через ось 26 и сателлиты 25 на шестерни и валы привода переднего и заднего мостов.

Для преодоления труднопроходимых участков дорог следует блокировать дифференциал, т.е. соединить скользящей муфтой 31 зубчатый венец (шлицы) вала 32 привода переднего моста и корпус дифференциала. При этом дифференциал выключается, т.е. валы привода переднего и заднего мостов будут вращаться как одно целое, и на оба моста будет передаваться крутящий момент одной величины, что улучшает проходимость автомобиля.

Переключать низшую передачу на высшую и блокировать дифференциал можно во время движения автомобиля при любой скорости.

Переключение передач и блокировку дифференциала проводите при выключенном сцеплении.

В процессе эксплуатации автомобиля из-за износа или повреждения деталей карданной передачи, опор двигателя и раздаточной коробки может возникнуть вибрация раздаточной коробки.

Если вибрация раздаточной коробки и пола кузова ощущается в зоне передних сидений при трогании автомобиля с места и разгоне на I, II и III передачах, то следует проверить крепление и состояние болтов эластичной муфты, а также затяжку болтов крепления опор раздаточной коробки и задней опоры коробки передач.

Если вибрация раздаточной коробки появляется при движении автомобиля (наиболее характерно при скорости 80-90 км/час), то следует проверить затяжку болтов крепления не только указанных выше соединений, но также проверить состояние карданных шарниров промежуточного, переднего и заднего карданных валов.

Шумы при повороте автомобиля или пробуксовке колес возникают при повреждении или предельных износах деталей дифференциала раздаточной коробки.



Затрудненное переключение передач или блокировки дифференциала возможно при износе или повреждении муфт переключения и блокировки дифференциала или зубчатых венцов на шестернях и валах. Эта же неисправность возникает при деформации вилок и штоков привода раздаточной коробки. При очень длительной эксплуатации возможно заедание рычагов привода на осях из-за износа втулок и осей рычагов.

Чтобы предупредить указанные неисправности, следует правильно пользоваться раздаточной коробкой и своевременно и в полном объеме проводить техническое обслуживание автомобиля. Оно сведено к минимальному количеству операций и заключается в следующем: после пробега автомобилем первых 2000-3000 км, а также через каждые 30000 км пробега заменяют масло в раздаточной коробке, а через каждые 10000 км пробега проверяют уровень масла. Замену масла следует проводить после поездки, пока масло разогрето. Отработавшее масло сливают через отверстие, закрываемое пробкой 14 (см.рис. 14). Новое масло заливают через отверстие, закрываемое пробкой 17, до уровня нижней кромки этого отверстия.



Разработана следующая методика определения причин вибрации раздаточной коробки.

Испытание #1. Устанавливают рычаги раздаточной коробки и коробки передач в нейтральное положение и заводят двигатель. Устанавливают частоту вращения коленчатого вала двигателя равной скорости автомобиля, при которой наступила вибрация. Если на стоящем автомобиле вибрация сохраняется, то следует проверить крепление и состояние опор двигателя, так как они являются причиной вибрации.

Испытание #2. Если при первом испытании вибрация не обнаружена, то устанавливают рычаги раздаточной коробки в нейтральное положение, заводят двигатель, включают в коробке передач прямую передачу и устанавливают частоту вращения коленчатого вала двигателя соответствующей скорости движения автомобиля, при которой наступала вибрация раздаточной коробки. Если на стоящем автомобиле при такой частоте вращения коленчатого вала вибрация наблюдается, то ее причиной является неисправность коленчатого вала (дисбаланс, изгиб болтов крепления или фланца эластичной муфты, заедание в карданном шарнире).

Испытание #3. Если при испытаниях #1 и #2 вибрация не обнаружена, то переходят к испытанию #3. Разгоняют автомобиль до скорости, при которой наступает вибрация, и устанавливают рычаги раздаточной коробки и коробки передач в нейтральное положение. Если вибрация сохраняется, то ее причиной является неисправность переднего или заднего карданных валов (дисбаланс, заедание карданных шарниров) или дисбаланс межосевого дифференциала.

После ремонта автомобиля вибрация может происходить из-за неправильной центрации раздаточной коробки, когда не обеспечена соосность валов раздаточной коробки и коробки передач.

Центрация раздаточной коробки обеспечивается подбором регулировочных прокладок 44, которые устанавливаются под кронштейнами раздаточной коробки.

Просмотров: 13105

Дата: Среда, 29 Июня 2016
