Настройка сцепления приора: Регулировка сцепления на Лада Приора, Гранта и Калина

Содержание

Регулировка сцепления Lada Priora своими руками: пошаговая инструкция с фото

Многих начинающих водителей интересует регулировка сцепления Приора, так как проблемы со сцеплением часто возникают при эксплуатации авто. Бывает, что во время езды появляются звуки в виде щелчков. Удалить эти звуки можно путем регулировки привода сцепления. В статье подробно описана регулировка троса и педали сцепления, поэтому эти операции сможет выполнить даже начинающий водитель.

Содержание

[ Раскрыть]

[ Скрыть]

Инструкция по регулировке

Автомобиль Лада Приора оснащен тросом привода сцепления, имеющим храповый механизм. Трос является беззазорным и не требует регулировки, но производители рекомендуют ее проводить при каждом техобслуживании.

Троса сцепления

Для регулировки троса на Лада Приора нужно приготовить отвертку и линейку. Далее процедура состоит из следующих этапов:

  1. Для выполнения работ необходимо открыть капот.

    Моторный отсек Лады Приоры

  2. Сначала следует отключить датчик массового расхода воздуха и снять воздушный фильтр.

    Моторный отсек без воздушного фильтра

  3. После этого будет виден трос, на конце которого находится пластиковый зажим.
  4. Перед регулировкой необходимо установить трос в исходное положение: преодолевая сопротивление пружины, зажим тросика продвинуть вперед до упора по направлению движения автомобиля.
  5. Этот зажим следует потянуть на себя и замерить расстояние между ним и вилкой, оно должно быть 27 мм.

    Замеряем расстояние с помощью линейки

  6. Регулируется расстояние путем проворачивания наконечника против часовой стрелки. Таким образом, можно добиться увеличения расстояния.
  7. Крутим зажим до тех пор, пока расстояние не будет равно 27 мм. Здесь очень важна точность.
  8. Теперь можно отпустить тросик и посадить его в вилку.
  9. После выполненных действий, нужно сесть за руль и отжать педаль три раза до упора.
  10. Затем снова требуется замерить расстояние, оно должно точно равняться 27 мм, иначе регулируем, пока не будет достигнуто нужное расстояние.
  11. Далее следует ввести наконечник в паз вилки механизма и отпустить его. Благодаря пружине зажим поводок наконечника устанавливается без зазора.
  12. Отрегулировав трос нужно все вернуть на место, завести двигатель и проверить работу механизма.

После регулировки исчезают щелчки,мягче работает педаль привода механизма выключения сцепления.

Педали сцепления

При большом ходе педали сцепления (ПС) происходит не полное выключение сцепления, поэтому оно все равно соприкасается с маховиком силового агрегата. При малом ходе не включается до конца ведомый диск, что приводит к пробуксовке и потере крутящего момента.

Измерять ход педали стоит при возникновении следующих симптомов:

  • появляются рывки при начале движения;
  • шум и удары при включении передачи;
  • западает педаль.

Описанные симптомы говорят о том, что требуется регулировка механизма. Его работу на Приоре можно продиагностировать самостоятельно. Для этого следует завести мотор, медленно отпустить ПС и начать движение. Если при отпускании ПС автомобиль сразу начал двигаться, это означает, что отсутствует свободный ход. Если авто не сдвинулось с места даже при полностью отпущенной педали, значит ее ход превышает норму. ПС должна находиться на одном уровне с педалью тормоза. В этом случае ее полный ход будет находится в пределах 125-135 мм. Возможны колебания до 160 мм.

Замеряем свободный ход педали

При регулировке следует ослабить первую регулировочную контргайку тросика, расположенную в отсеке двигателя на кронштейне.

Контргайки для регулировки свободного хода

Путем подкручивания второй контргайки регулируется расстояние и ход ПС. Таким образом, достигается нужный результат. После завершения процедуры затягивается первая контргайка.

Если отрегулировать так, что педаль тормоза будет находится выше ПС, то схватывание будет едва педаль оторвется от пола. Если ниже — схватываться будет почти у самого конца. При слишком высоко расположенной ПС быстрее изнашивается корзина. Идеальный вариант — педаль тормоза и сцепления должны находиться на одном уровне.

 Загрузка …

Для того, чтобы продлить срок службы любого механизма, следует аккуратно пользоваться. Не стоит постоянно держать ногу на ПС, лучше поставить ее слева на полу. При каждом техосмотре Лада Приора рекомендуется контролировать свободный ход ПС и четкость переключения передач и при необходимости выполнять регулировку.

Видео «Регулировка привода сцепления»

В этом видео показывается процесс регулировки сцепления на автомобилях марки ВАЗ, в том числе на Приоре.

ВАЗоход: как отрегулировать сцепление на Приоре без помощи профессионалов?

Никто не станет оспаривать существенную роль фрикционной муфты в работе трансмиссии автомобиля. Эффективность использования тяги силового агрегата и даже безопасность напрямую зависят от качества работы сцепления. Владельцам ВАЗ 2170 важно не только вовремя заменить компоненты для передачи крутящего момента, но и предельно корректно настроить систему управления ими.

Особенности муфты Lada Priora


Любой автомобилист, интересующийся, как отрегулировать сцепление на Приоре, должен знать о наличии функции авторегулировки троса привода. То есть, вазовские конструкторы позаботились о владельце и избавили его от необходимости постоянно настраивать механизм привода муфты в процессе эксплуатации. Такая же система храпового типа установлена на Калине, но как там, так и на Priora без периодической подстройки не обойтись. Данный фактор доказан практикой и страницами форумных обсуждений.

Как работает автоматический натяжитель троса?

В приводе выключения на ВАЗ 2170 зазоры отсутствуют как понятие, отсюда и название – беззазорное сцепление. Храповый механизм служит для компенсации рабочей длины троса по мере износа накладок ведомого диска. Для понимания процесса важно принять следующие данные:

  • В ходе эксплуатации ведомый диск стирается, и его накладки становятся тоньше – вследствие этого выжимной подшипник и пружины корзины смещаются в сторону коробки передач.
  • Соответственно вилка в месте крепления троса перемещается в сторону радиатора.
  • Пружина, расположенная на втулке регулировочного механизма, в это время сжимается и поджимает фиксаторы наконечника троса.
  • В результате наконечник вытягивается из поводка, за счет чего и компенсируется износ накладок диска.

Кто еще не знает, как отрегулировать самостоятельно сцепление на Приоре, важно учесть и момент, когда накладки новые. В этом случае при отпускании педали втулка храпового механизма будет только слегка касаться кронштейна, не разжимая фиксаторов. Поэтому зубчатый наконечник троса не будет перемещаться относительно корпуса. Только по мере износа накладок распорная втулка разжимает подпружиненные фиксаторы и наконечник троса выдвинется на величину, необходимую для балансировки изношенных деталей.

Когда нужна регулировка механизма привода муфты?

Несмотря на наличие новаторских идей в области управления трансмиссией, тольяттинские автопроизводители все равно рекомендуют при каждом ТО проверять состояние храпового механизма. Кроме этого не лишним будет обратить внимание на признаки, которые сигнализируют о неполадках в системе управления сцеплением:

  1. Падение тяги, вследствие ненадежной связи маховика с диском.
  2. «Провисание» педали муфты.
  3. Затрудненное переключение передач.
  4. Посторонние звуки при использовании педали муфты.

Симптомы в целом идентичны тем, когда нужна регулировка привода на ВАЗ 2110, т.е. их идентификация не должна вызывать никаких проблем. При этом нельзя забывать, что автоматический натяжитель имеет свои пределы компенсации. Рабочий ход в 27 мм – это и есть тот самый ход компенсатора.

Иными словами, в процессе эксплуатации диска именно на эту длину смещается вилка. Поэтому задача, как отрегулировать сцепление на автомобиле Приора, практически решается элементарно. При всем желании излишне «нагрузить» выжимной подшипник у вас не получится.

Как проверить параметры привода муфты ВАЗ 2170?

Убедиться в необходимости проведения настройки привода помогут несколько простых действий:

  • Открыть капот моторного отсека.
  • Отключить датчик ДМРВ и снять воздушный фильтр.
  • Чуть ниже АКБ найти трос с пластиковым зажимом.
  • Потянуть зажим механизма вперед по направлению движения.
  • Удерживая наконечник в вытянутом положении, замерить расстояние L (на фото), норма соответствует 27 мм.

На раз: как правильно отрегулировать сцепление на Приоре самостоятельно?

Если цифры не соответствуют норме, то нужно выставить нужный размер путем вращения поводка. После каждой настройки следует три-четыре раза нажать и отпустить педаль сцепления, чтобы механизм авторегулировки сработал.

Дополнительно нужно проверить полный ход педали, который должен быть на уровне 135-145 мм, но не более 160 мм. Выполняются замеры при помощи линейки, рулетки или штангенциркуля. Устанавливая поводок наконечника обратно на вилку, область контакта следует обработать смазкой Литол-24.

Не помешает знать

Как поступает большинство владельцев новых Lada Priora? Естественно, обрабатывают кузов Мовилем или чем-то подобным от коррозии, больше проблем на начальном уровне у них нет. Однако не обошлось без жалоб на скрип при нажатии на педаль муфты, иногда он присутствовал при нагревании двигателя, иногда только на холодном – суть в наличии проблемы.

Само собой, каждый сразу начинает читать «букварь», как грамотно отрегулировать сцепление на своей Приоре, что иногда помогает, но в том-то и дело, что иногда. После этого владельцы могут попробовать еще несколько методов, после которых скрип может пропасть:

  • Заменить трос привода, некоторые водители хвалят «десяточный».
  • Проверить наличие пружины в механизме автоматического натяжения, иногда эффекта удается достичь после замены штатной детали на пружину с большей упругостью.
  • Определенный процент автолюбителей избавляется от треска методом смазывания вилки и пластиковой гайки троса.
  • Смазать литолом место установки пластиковой втулки на кронштейне педали.
  • Снять пыльник с рычага вилки и смазать графитовой смазкой из баллончика первичный вал коробки передач.

Стоит рассмотреть еще один эффективный метод, показанный на видео, который используют бывалые автолюбители. Суть его заключается в следующем:

  • Отключить ДМРВ и снять воздушный фильтр.
  • Снять заглушку штока выжима муфты.
  • Сбросить трос с вилки муфты.
  • Залить из шприца 30-40 мл трансмиссионного масла.
  • Передвинуть вилку вперед-назад 10-15 раз.
  • Установить трос, заглушки и фильтр на место.

На примере второй части статьи становится понятно, что настройка привода сцепления не всегда приносит желаемый эффект в борьбе за акустический комфорт. Хотя, с технической стороны процедура необходима, поскольку обеспечивает продуктивную эксплуатацию автомобиля.

Регулировка сцепления Приора: подробное описание настройки

Осуществление такой операции, как регулировка сцепления на Приоре, интересует многих начинающих автомобилистов. Дело в том, что данная техническая проблема встречается достаточно часто при эксплуатации автомобиля. Во время езды могут быть слышны щелчки. Причина звуков – неисправность привода сцепления. Избавиться от этой проблемы своими руками нетрудно.

Удаление щелчков педали привода сцепления

Как отрегулировать сцепление? В случае если щелчки становятся постоянными, то от этой проблемы можно избавиться нехитрым способом, проявив немного смекалки, при этом нужно использовать обыкновенную линейку. Как правило, исходят щелкающие звуки от автомата привода сцепления. Нужно произвести следующие действия: открыть капот автомобиля и осмотреть место левее АКБ. В этом месте расположен тросик привода сцепления, входящий в вилку. Для осмотра потребуется его вытащить из вилки.

При помощи линейки необходимо измерить расстояние от основания тросика до регулировочного винта. Необходимо, чтобы расстояние составляло ровно 27 мм.

Главным фактором регулировки сцепления Приоры является точность. При этом нужно отметить, что данный показатель никоим образом не должен повышаться или же, наоборот, понижаться с отклонением даже в один миллиметр.

В противном случае педаль будет продолжать свое назойливое щелканье. Теперь нужно поставить тросик обратно. После регулировки расстояния требуется выжать несколько раз педаль сцепления. Ликвидировав данную неполадку, сразу становится заметна более мягкая работа педали привода механизма выключения сцепления, по сравнению с тем, как она работала до проведения регулировки.

Причины поломок и решение проблем

Отечественные автопроизводители не отличаются особой надежностью и долговечностью эксплуатируемых деталей и агрегатов. Не является удивительным тот факт, что многие комплектующие автомобилей достаточно быстро выходят из строя и не подлежат дальнейшей эксплуатации. Все это обуславливает наличие у многих автовладельцев характерных проблем в работе механизма сцепления на автомобиле. Однако не стоит обвинять во всех возникающих проблемах только автопроизводителей, поскольку многие неисправности являются следствием небрежной эксплуатации авто самим автолюбителем.

Причина

Решение

Недостаточный ход педали из-за чего “ведет” само сцеплениеДля устранения данного дефекта необходимо регулирование самого привода механизма. В решении данной проблемы могут помочь профессионалы станции технического обслуживания автомобиля.
Заедание педали сцепленияЭта проблема возникает, как правило, при повреждении деталей механизма привода. Устранить ее можно путем замены поврежденной детали

Регулировка троса должна проводиться как можно чаще. Дело в том, что такие профилактические работы помогают избежать ряда проблем и, соответственно, позволяют сэкономить немалую долю финансовых средств автовладельцев. Нормальная работа механизма сцепления – залог безопасной эксплуатации автомобиля.

Замена тросика привода сцепления и датчика сцепления

Осуществление такой технической операции, как замена тросика сцепления на Приоре, нужно выполнять в следующих случаях:

  • обрыв запчасти;
  • тугое действие в оболочке.

Для замены троса сцепления на Приоре необходим определенный набор отверток и ключей. Первая деталь, которую необходимо убрать, это воздухозаборный фильтр, расположенный в двигателе. При этом трос сцепления нужно натянуть вперед с последующим выниманием поводка из ячейки рычажной системы.

Это делается с помощью ключа номер 17, осуществив определенное количество оборотов гайки, которая фиксирует наконечник рассматриваемой детали непосредственно к самому кронштейну. Для выполнения данной операции необходимо крепко зафиксировать ее шестигранником. Непосредственно у самого кронштейна вынимается наконечник. Этот элемент размещен в салоне Лада Приора. Эта гайка прочно фиксирует кронштейн и проворачивается с помощью ключа номер 8.

Сцепление: 1 – поводок наконечника троса; 2 – рычаг вилки выключения сцепления; 3 – кожух сцепления; 4 – болт крепления сцепления к маховику; 5 – нажимной диск; 6 – маховик; 7 – ведомый диск; 8 – первичный вал коробки передач; 9 – передняя крышка картера сцепления; 10 – картер сцепления; 11 – нажимная пружина; 12 – подшипник выключения сцепления

Учитывая то, что замена самого троса на Ладе Приоре проводится в труднодоступном месте, для более легкого осуществления работы рекомендуется приложить немного усилий, при этом требуется подтолкнуть на себя саму педаль. При помощи такого нехитрого инструмента, как отвертка, нужно поддеть заднюю сторону педали. После этого деталь демонтируется.

Следующим действием вытаскивают из отверстия уплотнительного чехла троса. Сразу после проведения демонтажа нужно отвернуть и снять так называемый поводок с наконечника. В случае если датчик сцепления рассматриваемого автомобиля утратил свои эксплуатационные качества, он меняется новым агрегатом.

Что же касается самой установки троса сцеплений, это действие необходимо осуществить после диагностики состояния пластиковой втулки. В том случае если эта деталь выработала свой ресурс, она заменяется на новую. Палец, как и втулку, рекомендуется обработать специальным, предназначенным для смазывания средством.

Установка детали троса сцепления на авто Приора проводится в отверстие, находящееся в щитке и проходящее из салона авто в двигательный отсек. Сначала устанавливается чехол для уплотнения, затем сам корпус механизма на палец троса. После осуществления его фиксации требуется закрепить оболочку троса.

Наконечник проводка проворачивается определенным образом, так чтобы его торец находился на уровне поводка, последний нужно установить на свое место. Дальнейшими действиями является регулирование на Приоре самого привода сцепления. Данная операция помогает вытянуть трос за его наконечник вперед до полного упора. В таком расположении можно осуществить измерение расстояния от самого рычага до торца. Это расстояние должно составлять 27 мм.

Достичь необходимых размеров можно за счет вращений провода. Его регулирование позволяет удалить нагрузку благодаря плотному прижиманию к рычагу, и одновременно с этим удаляются зазоры. После этого нужно нажать три раза на педаль сцепления. Такое действие позволяет начать срабатывать автоматическому механизму регулирования расстояния. Также нужно учитывать, что полный ход педали не должен превышать 146 мм.

Лучше всего своевременно проводить диагностику, во избежание побочных эффектов с дальнейшим развитием более глобальных поломок. Такие необходимые действия, как диагностика работы сцепления автомобиля, позволяет владельцу экономить немалое количество средств и сделать более безопасным свой автомобиль.

 Загрузка …

Регулировка сцепления Лады Приора своими руками: видеоинструкция

Если во время езды на автомобиле Лада Приора вы слышите щелчки, значит, привод сцепления неисправен. Эту проблему можно решить собственноручно, если приложить немного усилий и желания. Если же вы плохо разбираетесь в своем транспортном средстве и не желаете сами его ремонтировать, вам необходимо отвезти машину в автосервис. В первую очередь это надо для безопасности авто.

Как отрегулировать сцепление Приоры: удаление щелчков

Для регулировки сцепления, когда щелчки постоянно слышатся во время езды, нужно воспользоваться простым, на первый взгляд, предметом – обыкновенной линейкой. В основном щелчки исходят от автомата привода сцепления. Для предотвращения этого нужно произвести такие действия:

  • открыть капот авто;
  • осмотреть место левее аккумулятора;
  • для осмотра надо его вытащить из вилки;
  • используя обычную линейку, надо измерить расстояние между основанием и регулируемым винтом;
  • надо, чтобы расстояние было 27 мм, если больше или меньше, то щелканье будет продолжаться.

Читайте также: Размер дворников на Приоре

После регулировки сцепления необходимо выжать педаль несколько раз.

Решив эту проблему, будет заметна более мягкая работа педали привода, если, конечно, она не провисла. Тогда придется выполнить регулировку высоты устройства.

Какие могут быть причины неполадок

Отечественные производители не отличаются высококачественной и долговечной автомобильной техникой. Детали машин, как правило, приходится заменять после 1-2 лет езды. Многие элементы авто часто выходят из строя и отремонтировать их невозможно. Приходится лишь брать новые. Однако не стоит все сваливать на создателей, так как часто неправильная эксплуатация и плохой уход приводят к тому, что машина некачественно функционирует. Довольно часто встречается проблема недостаточного хода педали механизма сцепления. Возникает такая проблема обычно из-за повреждения запчастей. Для того чтобы такой проблемы не было, нужно регулярно проводить профилактические работы.

Когда надо заменять трос

Трос меняют лишь в следующих случаях:

  • когда произошел обрыв детали;
  • когда происходит тугое действие в оболочке.

Читайте также: Рабочая температура двигателя на Приоре

Для замены троса надо иметь подходящие инструменты. Пригодится большой набор отверток и ключей. Если в запасе их нет, можно купить в любом магазине запчастей и инструментов. Выполняется процедура так:

  1. Сначала требуется демонтировать воздухозаборный фильтр, который находится в двигателе.
  2. Трос сцепления при этом натягивается вперед с выниманием потом поводка из ячейки рычажной системы.
  3. Ключом 17 выполняется эта процедура.
  4. Наконечник вынимается у кронштейна.
  5. Гайка, которая его крепит, осторожно откручивается.
  6. Затем снимают уплотнительные чехлы.
  7. После этого снимается трос.

Чтобы установить новый трос, требуется проверка состояния пластиковой втулки. Эту процедуру качественно выполнить могут только мастера, поэтому лучше за установкой обращаться в технический сервис. В целом диагностику лучше проводить постоянно для того, чтобы избежать неприятных ситуаций. Некоторые неопытные автовладельцы считают, что детали на новых и старых машинах ВАЗ сильно отличаются.

Читайте также: Почему Приора троит на холодную

Если модель новая, значит, ее не нужно диагностировать и проверять. Это вовсе не так. В целом практически все элементы схожи. Единственное, трос сцепления несколько отличается. У новых авто он оснащен автоматическим устройством натяжки. Благодаря ему можно своими руками регулировать детали сцепления. Однако это вовсе не означает, что за машиной не надо следить и вовремя отвозить на техосмотр. Лишь при бережной и правильной эксплуатации автомобиль будет служить долго и исправно.

Регулировка тросика сцепления приора

Как правильно отрегулировать сцепление, что бы все передачи включались нормально. А то включение 2-ой, при разгоне, и 1-ой, и 2-ой, при снижении скорости, с усилием, и иногда со звуком?

  • Шум в КПП при выжиме сцепления Лада Приора? – 2 ответа
  • При включенной скорости не двигается Приора – 1 ответ
  • Не включаются передачи ВАЗ Приора – 1 ответ

Вот, устроит фото?

Само сцепление на «Приоре» не регулируется. А вот регулировка троса и педали сцепления на «Приоре» это ответственный момент, как впрочем и на любом автомобиле.

Пишете «со звуком» — это наверное слышны щелчки? На многих «Приорах» во время движения слышны щелчки от привода сцепления. Устранить их возможно самому. Работу производить со стороны двигателя, около аккумулятора, Который конечно отключить, убрать корпус воздушного фильтра вместе с ДМРВ, увидите там находится трос привода сцепления, входящий в вилку, этот трос надо из вилки вытащить. Вытянуть трос за его наконечник до полного упора. Потом точно измерить рулеткой или линейкой расстояние от основания троса сцепления до регулировочного винта, и оно должно быть обязательно 27 мм (не больше не меньше), иначе педаль будет всё равно щёлкать. Регулировка делается за счёт вращения (допустим против часовой стрелки — это расстояние увеличивается), одновременно удаляются и зазоры. После регулировки и измерений воткнуть трос обратно, и понажимать педаль сцепления несколько раз, чтобы сработал автоматический механизм регулирования расстояния, но всё равно снова замерить расстояние, и если оно не 27 мм, то заново отрегулировать.

Если выставлен размер правильно, то сразу почувствуете более мягкую работу привода выключения сцепления, по сравнению с тем что было до регулировки. Правда не надо забывать что полный ход педали сцепления должен быть примерно не более 150 мм. Педаль сцепления должна быть примерно на уровне с педалью тормоза. Если нужна регулировка педали сцепления, это делается тоже со стороны двигателя, там на кронштейне наконечник и на нём резьба с двумя гайками, можно контрагайку отпустить и второй гайкой подрегулировать, потом снова контрагайкой затянуть.

Подпишись на наш канал в Я ндекс.Дзене

Еще больше полезных советов в удобном формате

Не включаются передачи ВАЗ Приора

При включенной скорости не двигается Приора

Замена троса привода выключения сцепления

В случае обрыва троса или его тугого перемещения в оболочке заменяем трос в сборе.
Снимаем воздушный фильтр (см. «Снятие воздушного фильтра»). В моторном отсеке…

…потянув трос вперед, вынимаем поводок с тросом из паза рычага вилки выключения сцепления

Ключом «на 17» отворачиваем на несколько оборотов гайку крепления переднего наконечника оболочки троса к кронштейну на коробке передач, удерживая оболочку за шестигранник другим ключом того же размера.

Вынимаем наконечник оболочки троса из кронштейна на коробке передач.
В салоне автомобиля под панелью приборов…

…ключом «на 8» отворачиваем гайку крепления кронштейна оболочки троса к кронштейну педали.
Операцию по снятию корпуса механизма автоматической регулировки длины троса с пальца педали сцепления приходится выполнять в труднодоступном месте. Для облегчения выполнения операции сильно тянем педаль сцепления на себя…

…чтобы задняя кромка педали несколько деформировала тонкий листовой металл панели кузова.
Отверткой поддеваем стопорную скобу пальца педали сцепления…

…и снимаем ее (для наглядности показано в моторном отсеке со снятым чехлом педали сцепления).

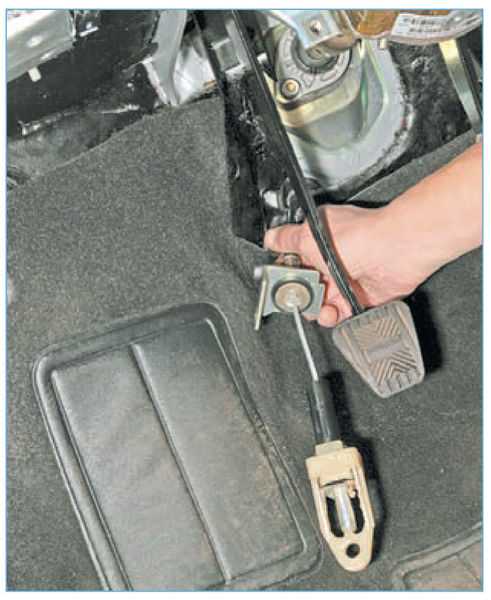

Снимаем проушину корпуса механизма автоматической регулировки длины троса с пальца педали сцепления.
Из отверстия в щитке передка вынимаем уплотнительный чехол троса…

…и вытягиваем трос в салон.

Отворачиваем и снимаем поводок с резьбового наконечника троса.
Перед установкой троса…

…проверяем состояние пластмассовой втулки на пальце педали.
Изношенную втулку заменяем новой и наносим на палец и втулку пластичную смазку.
Устанавливаем трос в следующей последовательности:
– продеваем трос через отверстие в щитке передка из салона в моторный отсек;
– устанавливаем уплотнительный чехол в отверстие щитка передка;
– надеваем корпус механизма автоматической регулировки длины троса на палец педали и крепим его;
– закрепляем оболочку троса;
– наворачиваем на резьбовой наконечник троса пластмассовый поводок, так чтобы торец наконечника троса оказался заподлицо с торцом поводка;
– заводим поводок в паз рычага вилки выключения сцепления.
После установки троса регулируем привод сцепления. Для этого вытягиваем трос за резьбовой наконечник вперед до упора, преодолевая усилие пружины, и удерживаем трос в таком положении.

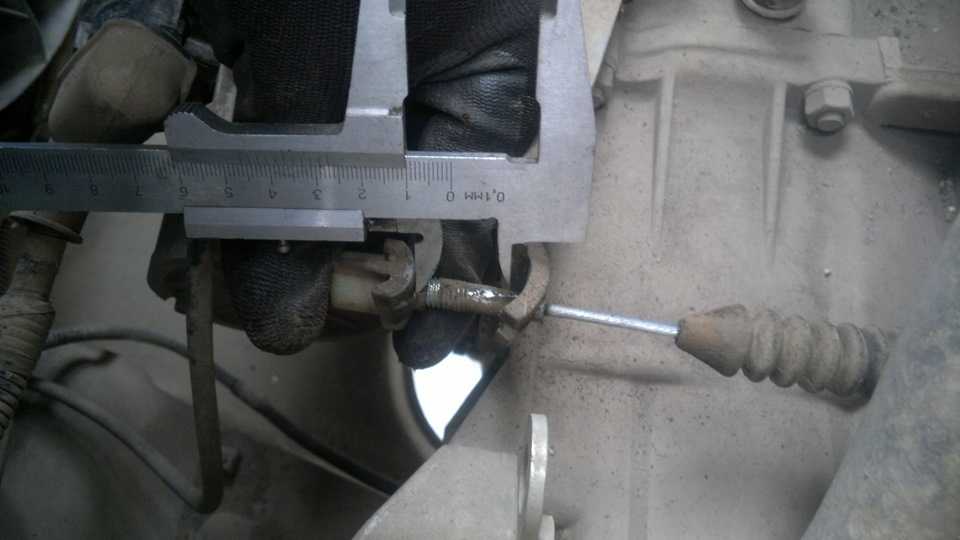

Штангенциркулем измеряем расстояние от торца пластмассового поводка до рычага вилки выключения сцепления, которое должно составлять 27 мм.
При необходимости вращением поводка добиваемся требуемого расстояния. При снятии нагрузки (отпускании троса) поводок должен прилегать к рычагу вилки без зазора. После этого нажимаем педаль сцепления три раза для срабатывания механизма автоматической регулировки длины троса. Проверяем полный ход педали сцепления, который не должен превышать 146 мм.

1. Установите трос привода выключения сцепления в исходное положение, для чего, преодолевая усилие пружины механизма, переместите нижний наконечник троса вперед по направлению движения автомобиля до упора. Удерживая наконечник в вытянутом положении, измерьте размер L между вилкой и поводком, он должен составлять 27 мм. Если размер не соответствует указанному значению, установите его вращением поводка в нужную сторону.

2. Введите наконечник троса в паз вилки выключения сцепления и отпустите его. Под действием пружины поводок наконечника должен установиться на вилку сцепления без зазора.

Пред установкой поводка наконечника на вилку сцепления нанесите на его поверхность, контактирующую с вилкой, смазку ЛСЦ-15 или Литол-24. 3. Нажмите на педаль сцепления три раза до упора и повторно измерьте расстояние L (см.

Как отрегулировать сцепление на приоре своими руками

Как правильно отрегулировать сцепление, что бы все передачи включались нормально. А то включение 2-ой, при разгоне, и 1-ой, и 2-ой, при снижении скорости, с усилием, и иногда со звуком?

  • Шум в КПП при выжиме сцепления Лада Приора? – 2 ответа
  • При включенной скорости не двигается Приора – 1 ответ
  • Не включаются передачи ВАЗ Приора – 1 ответ

Вот, устроит фото?

Само сцепление на «Приоре» не регулируется. А вот регулировка троса и педали сцепления на «Приоре» это ответственный момент, как впрочем и на любом автомобиле.

Пишете «со звуком» — это наверное слышны щелчки? На многих «Приорах» во время движения слышны щелчки от привода сцепления. Устранить их возможно самому. Работу производить со стороны двигателя, около аккумулятора, Который конечно отключить, убрать корпус воздушного фильтра вместе с ДМРВ, увидите там находится трос привода сцепления, входящий в вилку, этот трос надо из вилки вытащить. Вытянуть трос за его наконечник до полного упора. Потом точно измерить рулеткой или линейкой расстояние от основания троса сцепления до регулировочного винта, и оно должно быть обязательно 27 мм (не больше не меньше), иначе педаль будет всё равно щёлкать. Регулировка делается за счёт вращения (допустим против часовой стрелки — это расстояние увеличивается), одновременно удаляются и зазоры. После регулировки и измерений воткнуть трос обратно, и понажимать педаль сцепления несколько раз, чтобы сработал автоматический механизм регулирования расстояния, но всё равно снова замерить расстояние, и если оно не 27 мм, то заново отрегулировать.

Если выставлен размер правильно, то сразу почувствуете более мягкую работу привода выключения сцепления, по сравнению с тем что было до регулировки. Правда не надо забывать что полный ход педали сцепления должен быть примерно не более 150 мм. Педаль сцепления должна быть примерно на уровне с педалью тормоза. Если нужна регулировка педали сцепления, это делается тоже со стороны двигателя, там на кронштейне наконечник и на нём резьба с двумя гайками, можно контрагайку отпустить и второй гайкой подрегулировать, потом снова контрагайкой затянуть.

Подпишись на наш канал в Я ндекс.Дзене

Еще больше полезных советов в удобном формате

Не включаются передачи ВАЗ Приора

При включенной скорости не двигается Приора

Многих начинающих водителей интересует регулировка сцепления Приора, так как проблемы со сцеплением часто возникают при эксплуатации авто. Бывает, что во время езды появляются звуки в виде щелчков. Удалить эти звуки можно путем регулировки привода сцепления. В статье подробно описана регулировка троса и педали сцепления, поэтому эти операции сможет выполнить даже начинающий водитель.

Инструкция по регулировке

Автомобиль Лада Приора оснащен тросом привода сцепления, имеющим храповый механизм. Трос является беззазорным и не требует регулировки, но производители рекомендуют ее проводить при каждом техобслуживании.

Троса сцепления

Для регулировки троса на Лада Приора нужно приготовить отвертку и линейку. Далее процедура состоит из следующих этапов:

    Для выполнения работ необходимо открыть капот.

Моторный отсек Лады Приоры
Сначала следует отключить датчик массового расхода воздуха и снять воздушный фильтр.

Моторный отсек без воздушного фильтра

  • После этого будет виден трос, на конце которого находится пластиковый зажим.
  • Перед регулировкой необходимо установить трос в исходное положение: преодолевая сопротивление пружины, зажим тросика продвинуть вперед до упора по направлению движения автомобиля.
  • Этот зажим следует потянуть на себя и замерить расстояние между ним и вилкой, оно должно быть 27 мм.
  • Замеряем расстояние с помощью линейки

  • Регулируется расстояние путем проворачивания наконечника против часовой стрелки. Таким образом, можно добиться увеличения расстояния.
  • Крутим зажим до тех пор, пока расстояние не будет равно 27 мм. Здесь очень важна точность.
  • Теперь можно отпустить тросик и посадить его в вилку.
  • После выполненных действий, нужно сесть за руль и отжать педаль три раза до упора.
  • Затем снова требуется замерить расстояние, оно должно точно равняться 27 мм, иначе регулируем, пока не будет достигнуто нужное расстояние.
  • Далее следует ввести наконечник в паз вилки механизма и отпустить его. Благодаря пружине зажим поводок наконечника устанавливается без зазора.
  • Отрегулировав трос нужно все вернуть на место, завести двигатель и проверить работу механизма.
  • После регулировки исчезают щелчки,мягче работает педаль привода механизма выключения сцепления.

    Педали сцепления

    При большом ходе педали сцепления (ПС) происходит не полное выключение сцепления, поэтому оно все равно соприкасается с маховиком силового агрегата. При малом ходе не включается до конца ведомый диск, что приводит к пробуксовке и потере крутящего момента.

    Измерять ход педали стоит при возникновении следующих симптомов:

    • появляются рывки при начале движения;
    • шум и удары при включении передачи;
    • западает педаль.

    Описанные симптомы говорят о том, что требуется регулировка механизма. Его работу на Приоре можно продиагностировать самостоятельно. Для этого следует завести мотор, медленно отпустить ПС и начать движение. Если при отпускании ПС автомобиль сразу начал двигаться, это означает, что отсутствует свободный ход. Если авто не сдвинулось с места даже при полностью отпущенной педали, значит ее ход превышает норму. ПС должна находиться на одном уровне с педалью тормоза. В этом случае ее полный ход будет находится в пределах 125-135 мм. Возможны колебания до 160 мм.

    Замеряем свободный ход педали

    При регулировке следует ослабить первую регулировочную контргайку тросика, расположенную в отсеке двигателя на кронштейне.

    Контргайки для регулировки свободного хода

    Путем подкручивания второй контргайки регулируется расстояние и ход ПС. Таким образом, достигается нужный результат. После завершения процедуры затягивается первая контргайка.

    Если отрегулировать так, что педаль тормоза будет находится выше ПС, то схватывание будет едва педаль оторвется от пола. Если ниже — схватываться будет почти у самого конца. При слишком высоко расположенной ПС быстрее изнашивается корзина. Идеальный вариант — педаль тормоза и сцепления должны находиться на одном уровне.

    Для того, чтобы продлить срок службы любого механизма, следует аккуратно пользоваться. Не стоит постоянно держать ногу на ПС, лучше поставить ее слева на полу. При каждом техосмотре Лада Приора рекомендуется контролировать свободный ход ПС и четкость переключения передач и при необходимости выполнять регулировку.

    Видео «Регулировка привода сцепления»

    В этом видео показывается процесс регулировки сцепления на автомобилях марки ВАЗ, в том числе на Приоре.

    Основные признаки неисправности сцепления – уменьшение хода и заедание педали сцепления, посторонние щелчки, плохая тяга автомобиля или нечеткое переключение передач из-за неполного выключения сцепления. Все эти неисправности указывают на то, что необходима периодическая регулировка сцепления. Приора, как и все автомобили ВАЗ, нуждается в таком обслуживании.

    Видео регулировки сцепления на Приоре.

    Комплектующие автомобилей отечественного производства достаточно быстро приходят в негодность, и многие автомобилисты наших машин уже давно свыклись с этой мыслью. Кроме этого стоит учесть и стиль вождения, а также качество дорог, по которым чаще всего приходится ездить. Впрочем, детали все равно не вечные, и некоторые из них приходится менять, либо регулировать элементы механизмов.
    К одному из «ненадежных» и «капризных» элементов авто Лада Приора относится механизм сцепления двигателя с коробкой переключения передач. Основные признаки неисправности сцепления – уменьшение хода и заедание педали сцепления, посторонние щелчки, плохая тяга автомобиля или нечеткое переключение передач из-за неполного выключения сцепления. Все эти неисправности указывают на то, что необходима периодическая регулировка сцепления. Приора, как и все автомобили ВАЗ, нуждается в таком обслуживании.
    Ни для кого не секрет, что немаловажно иметь исправное сцепление на машине: от этого зависит безопасность и предсказуемость на дорогах. Неправильное натяжение троса заставит педаль болтаться без дела, а в самом устройстве будет наблюдаться повышенный износ фрикционных накладок ведомого диска из-за дополнительного трения о маховик коленвала. Скорость существенно снизится из-за потери крутящего момента, переключать передачи также будет проблемно с заедающей педалью и не полностью выключенным сцеплением.
    Регулировка механизма может включать в себя как настройку тросика сцепного устройства, так и его полную замену вкупе с датчиком и втулкой. Ниже будет рассмотрено следующее:
    Как делать регулировку сцепление на Приоре методом изменения зазора от троса до регулировочного винта.

    Замена троса привода сцепления.

    Устройство сцепления в так называемом разболтанном состоянии вызывает ряд проблем: щелчки и ослабление педали, недостаточная сцепка ведомого диска с маховиком коленвала и другие неприятности, о чем уже говорилось выше.
    Работа по регулировке сцепления на Приоре не займет много времени, плюс она довольно проста, и сделать это сможет каждый автолюбитель в собственном гараже.
    Загоняем машину на яму. Чтобы она не болталась туда-сюда, фиксируем противооткатными упорами. Открываем капот автомобиля, смотрим на пространство слева от аккумулятора, где располагается вилка сцепления вместе с тросиком. Именно этот трос и предстоит настраивать. При помощи обычной линейки требуется замерить расстояние от основания троса сцепления до регулировочного винта. Для рассматриваемой машины этот отрезок должен быть равен 27 мм. Основное условие, которое нужно выполнить – это 100% точность измерений. Отклонения в большую или меньшую сторону (25 или 28 мм) не приведут к положительным результатам.
    Итак, тросик ставится обратно в вилку выключения сцепления, затем педаль сцепления несколько раз выжимается. Работать лучше с напарником, так дело пойдет гораздо быстрее. Если педаль продолжает щелкать, регулировку можно выполнить еще раз. Главное, чего следует добиваться – это плавного хода педали, без заеданий и щелканья.
    Однако не всегда исправить ситуацию со сцеплением можно только настройкой тросика. Если есть обрыв запчасти или наблюдается тугое действие в кожухе, то требуется заменить трос сцепления и, по необходимости, другие составляющие механизма.

    Работа разделяется на три этапа: демонтаж, установку и регулировку. Инструменты, которые потребуются для работы: ключ на 17 мм и на 8 мм, либо универсальный гайковерт. Шестигранник для фиксации детали и отвертка.

    В первую очередь необходимо снять с двигателя воздушный фильтр. Далее натягивается трос механизма сцепления для того, чтобы вынуть из рычага тросовый поводок. Снятие выполняется следующим образом: при помощи гаечного ключа 17 ослабляется фиксационная гайка наконечника троса. Деталь при этом фиксируется шестигранным ключом. Делается съем наконечника с кронштейна, находящийся в салоне автомобиля Лада Приора.
    Для более наглядного представления, где что находится, приводится схема механизма сцепления на Приоре:

    Сцепление состоит из поводка наконечника (1), рычажной системы вилки отключения (2), нажимного диска (5), нажимной пружины (11), ведомого диска (7), подшипника выключения сцепления (12), картера сцепления (10). Весь механизм располагается в кожухе сцепления – 3. Рядом расположены такие детали, как первичный вал КПП (8) и маховик (6), закрепленный к сцеплению болтом 4.
    Полезный совет: регулировка сцепления на Лада Приора и замена составляющих может осложниться тем, что механизм находится в достаточно неудобном месте. Чтобы работу сделать быстрее, надо подтолкнуть и снять педаль. Сделать это можно с помощью отвертки, достаточно аккуратно поддеть педаль.
    Трос вытаскивается из чехла уплотнения, после чего снимается поводок тросика. Также нужно осмотреть датчик сцепления и пластиковую втулку. Если датчик пришел в негодность (а это видно при эксплуатации авто, когда сцепление не полностью отключается), его снимают и меняют на новый. Аналогично поступаем со втулкой. Новые палец и втулку перед заменой требуется смазать специальным средством.

    Трос сцепления устанавливается через специальное щитковое отверстие в канал из автосалона в пространство двигателя. Первоначально ставится уплотнительный чехол, после чего монтируется сцепной механизм на тросовый палец. Фиксируется сначала тросиковый палец, а затем крепится оболочка. Регулировка троса сцепления на Приоре проводится так, как было описано выше. Трос до упора монтируется на наконечник, а зазор между ним и рычагом должно составлять не меньше и не больше 27 мм.
    Настройка привода сцепления достигается путем поворота наконечника троса и нивелирования его с поводком. Регулировка привода позволяет устранить ненужные зазоры, а также сбросить нагрузку и получить плотное прилегание к рычажной системе. Правильно натянутый трос и ориентированный привод позволят сцеплению автоматически регулироваться при эксплуатации автомобиля. Оптимальный полный ход педали сцепления должен быть 146 мм. Измерить расстояние лучше твердой линейкой, не рекомендуется применять мягкий сантиметр во избежание погрешностей.
    Что еще нужно учитывать? Однозначно, операцию по замене троса не следует проводить, если не удается долгое время настроить трос или все сцепное устройство имеет обширные повреждения. В ряде случаев требуется комплексная диагностика на профессиональном оборудовании, а также полная замена трансмиссионного узла. Лучшим решением будет обращение в специализированную автомобильную мастерскую, где быстро определят проблему и устранят все негативные последствия.

    Регулировка троса сцепления


    Как отрегулировать трос сцепления

    Любой водитель знает, что исправный автомобиль внушает своему владельцу чувство полной уверенности на дороге. Однако даже новые машины, не говоря о транспортных средствах, эксплуатирующихся продолжительное время, не застрахованы от возникновения тех или иных поломок. В большинстве случаев на появление незначительных дефектов водители не реагируют должным образом, откладывая их устранение на потом. Но именно маленькие поломки могут стать причиной возникновения нештатных ситуаций, делающих дальнейшее движения автомобиля небезопасным как для людей, находящихся внутри его, так и для других участников дорожного движения. Сбой в работе сцепления относится к таким неисправностям, поэтому каждый автолюбитель должен знать, как в случае необходимости самостоятельно заменить этот механизм и как отрегулировать трос сцепления без сторонней помощи.

    Замена троса сцепления

    Замена

    Поменять вышедший из строя трос сцепления в гаражных условиях не так сложно, как кажется на первый взгляд. Для этого необходимо иметь запасной трос сцепления и набор отверток и ключей. Процесс замены следует начинать со снятия пластиковых частей пола машины в районе педалей. Делается это для того, чтобы во время ремонтных работ можно было легко добраться до места, в котором трос соединяется с педалью сцепления.

    Расстояние должно быть не более 160 мм

    Далее следует выполнить такие действия:

    • разъединить наконечник троса сцепления и вилку выключения сцепления;
    • вытащить демпфер оболочки троса из крепления, расположенного на картере КПП;
    • разъединить наконечник троса и педаль сцепления;
    • полностью вытащить трос сцепления.

    Для монтажа нового троса вышеперечисленные действия следует совершить в обратном порядке.

    Процедура регулировки троса сцепления

    • с помощью измерительных приборов определить, на каком расстоянии друг от друга находятся вилка выключения сцепления и торец демпфера. Расстояние должно быть не более 8,6 см. Допустимая погрешность составляет не более 0,5 см в сторону увеличения или уменьшения длины;
    • измерить расстояние, которое разделяет наконечник троса от торца демпфера. Расстояние не должно быть больше или меньше 6 см. Как и в предыдущем случае, погрешность не должна превышать 0,5 см в ту или иную сторону;
    • если расстояния не соответствуют нормальным, нужно отрегулировать трос с помощью регулировочной гайки, вращая ее в ту или иную сторону до достижения необходимого результата.

    Большой свободный ход

    Маленький ход

    На заключительном этапе педаль сцепления выжимается несколько раз, после чего повторно проводятся измерения расстояний. Если нужно, регулировка троса осуществляется еще раз, после чего контргайка окончательно затягивается.

    Видео

    В этом видеоматериале показана замена тросика сцепления на ВАЗ:

    Регулировка тросика сцепления — Лада Гранта, 1.6 л., 2012 года на DRIVE2

    Категорически не устроило меня как дилер на отъе*ись выполнил регулировку тросика сцепления. Я даже штангелем замерил зазор на вилке. Он был более 30 мм!

    Перед тем как что-то делать, я как непризнанный пока инженер, сначала по мануалам-мурзилкам изучаю конструкцию, устройство и особенности узла.

    На регулировку решился, как появилась уверенность в своих силах, в результате. К тому случайно на калинофоруме www.lkforum.ru попалась статья в FAQ автора Vovk, по которой я и отрегулировал себе тросик, в итоге получив положенный 27 мм на вилке и наглядно убедился в корректности регулировки и правильности работы храпового механизма компенсации износа.

    Хочу сказать слова благодарности пользователю Vovk, за его способ регулировки тросика.

    Звук-дребезг пропал и я понял почему он появлялся. Т.к. дилерский зазор «за 30 мм» неправильный, то металлический шток троса упирался в пластмассовый корпус механизма компенсации износа. Трос как никак вибрирует и тем самым заставлял вибрировать пластмассовый корпус, а вместе с ним и шайбочку, которая издавала противный звук.Теперь я очень доволен своим сцеплением.

    Цена вопроса: 0 ₽ Пробег: 7760 км

    Регулировка троса сцепления — компенсация износа и плавность включения — Лада Приора Седан, 1.6 л., 2007 года на DRIVE2

    Всем Бонджорно!Речь пойдет о регулировке троса сцепления. Многие начнут бить кулаком по груди доказывая что трос саморегулирующийся, что вообще не так. Откуда слух? Хз…Что присутствует — это компенсация износа маховика и диска сцепления.Далее мои наблюдения:

    1) Трос ослаблен (барашек чуть-чуть болтается): сцепление не полностью отжимается, педаль сцепления где то там внизу. Проблемы с переключением передач, проблемы с износом, шумит выжимной когда стоишь на нейтралке. Единственный плюс это мягкость включения.

    2) Трос слишком сильно натянут: Сцепление начинает работать где то в самом начале (верхнем положении) педали, становится очень резким и неудобным. Появляются рывки при начале движения, особенно с нагрузкой (снег рыхлый, песок, горочка)3) Правильная натяжка: минимум рывков, плавность работы сцепления, нет шума от выжимного подшипника, педаль сцепления не торчит аж до коленки)))

    Балуясь настройками (регулировкой) сцепления на протяжении 2-ух месяцев, в том числе и рекомендуемый зазор 26-27 мм, в общем то нашел приемлемую для себя натяжку. Причем троса было 2 разных новых. Один кривой — постоянно трещал, пыльник не сидел на месте. Купил другой: не трещит, пыльник на кончике сидит плотненько и не елозит. возможно ДААЗ, в общем марку не помню.

    Ну и сама суть по регулировке:Для удобства по регулировке я одел шайбу и поджал ее гайкой. Ослабляем трос до того момента когда при отпускании троса между пластиковым барашком и вилкой останется примерно 0,5 мм (скажем так и люфта нет и вилки не касается) На фото видно.

    Далее берем и делаем 2 оборота регулировочным пластиковым барашком, тем самым поджимая трос.

    Пробовал и 2 и 3 оборота на 2-ух разных машинах. Себе делал 2, знакомому 3 больше подошло.

    Если у кого есть свои способы регулировки и оптимальных значений — выкладывайте, пишите, всем будет интересно!

    Замена и регулировка троса сцепления своими руками

    Часто некоторые мелкие неисправности и поломки автомобиля застают авто владельца врасплох. От возникновения таких неожиданных ситуаций на дороге никто не застрахован, именно поэтому так важно владеть необходимыми знаниями, которые помогут вам быстро справиться с любыми неприятностями.

    Довольно частыми являются неисправности в сцеплении автомобиля. Поэтому сегодня мы поговорим  о замене и регулировке троса сцепления своими руками.

    Итак, после проведения первичной диагностики автомобиля, вы определили, что трос сцепления вышел из строя. Сразу стоит отметить, что замена троса производится в двух случаях – когда он был разорван, или при его тугом перемещении.

    Для того чтобы провести замену и регулировку тросика, следует подготовить необходимые рабочие материалы и инструменты – новый трос сцепления, соответствующий модели вашего автомобиля, набор отверток, гаечных ключей и плоскогубцы.

    Процесс замены троса сцепления

    1. Первое, что необходимо сделать перед демонтажом старого троса, это осмотреть его и произвести нужные замеры свободной части троса нижнего наконечника, который находится возле КПП. Осматриваем всю длину троса от крепления до блока сцепления или КПП (виды КПП). Затем находим место соединения троса и осторожно отсоединяем его от КПП или блока сцепления, вытаскивая в салон через моторный отсек. При необходимости убираем часть пола под педалями для удобства демонтажа. В самом конце отсоединяем его от педали сцепления. После того как трос будет отсоединен, извлекаем демпфер (наконечник) из кронштейна на коробке передач.
    2. Установка нового троса сцепления происходит в обратном порядке. Подготовленный трос вначале присоединяем к педали сцепления. Далее протягиваем его обратно к КПП или блоку сцепления и присоединяем к месту его крепления. В самом конце устанавливаем на место пол под педалями.

    После замены троса в обязательном порядке следует произвести его регулировку. Специалисты советуют проводить регулировку троса не только в случае его замены, но и на каждые 15-17 тысяч километров пробега. Это связано с тем, что со временем происходит износ накладок на диске сцепления, который приводит к увеличению расшатанности педали сцепления. Поэтому своевременная регулировка троса – это вынужденная мера безопасности при вождении автомобиля.

    Процесс регулировки троса сцепления

    Итак, процесс регулировки нового троса проводится следующим образом.

    1. При помощи линейки измеряем длину от вилки выключения сцепления до наконечника троса. Данное расстояние должно составить от 82 до 90 мм. А вот длина от наконечника троса до кронштейна коробки передач должна равняться 56 – 65 мм. Однако не всегда указанные величины могут совпадать с реальными показателями. Если длина не соответствует установленным величинам, необходимо отрегулировать длину троса сцепления при помощи гаечного ключа, подкручивая регулировочную гайку на наконечнике, слегка ослабив контргайку.
    2. Точность регулировки троса проверяем тройным нажатием педали сцепления по 2 секунды при каждом нажатии. После этого вновь замеряем расстояние. Если замеры не соответствуют установленным показателям, вновь повторяем этап по регулировке троса. При этом расстояние хода вилки должно составлять 27-33 мм или 31-35 мм. После того как регулировка троса завершена, фиксируем гайку контргайкой. Проверяем плавность включения задней передачи.

    Важно помнить, что при регулировке троса, педаль сцепления должна быть выставлена на одном уровне с тормозной педалью (тормозная система).

    Для того чтобы упростить процесс обслуживания троса сцепления при его замене, многие автолюбители устанавливают храповый трос сцепления с саморегулирующей функцией, который позволяет самостоятельно производить компенсацию длины при износе дисковых накладок. Это значит, что в дальнейшем не будет необходимости проводить регулировку троса сцепления в вашем автомобиле.

    Проведение работ по замене и регулировке троса сцепления собственноручно позволит любому автолюбителю экономно расходовать средства на техобслуживание автомобиля.

    Как заменить трос сцепления ВАЗ видео:

    Регулировка сцепления на Лада Приора, Гранта и Калина

     11 декабрь 2015  LadaOnline    134 068

    На современных автомобилях Лада трос сцепления немного отличается от тех, что использовались на более старых машинах. В настоящее время АвтоВАЗ комплектует свои модели тросиком сцепления с автоматическим механизмом натяжки. Разбираемся, как правильно его регулировать.

    Особенности

    На автомобилях Лада Приора, Калина и Гранта трос сцепления такой же, как и на ВАЗ прошлых лет. На новых машинах разница только в наличие у наконечника троса механизма авторегулировки. Данный механизм предназначен для автоматической регулировки при износе деталей сцепления и вытягивания троса. То есть, чтобы владелец не регулировал сцепление в ходе эксплуатации автомобиля.

    Регулировка троса сцепления

    Вытягиваем трос за наконечник вперед (по направлению движения), преодолевая усилие пружины педали сцепления. Удерживая его в таком положение:

    1. Замерить рас­стояние от торца пластмассового поводка до рычага вилки сцепления. Расстояние долж­но быть ровно 27мм. В подкапотном пространстве мало места, поэтому рекомендуется заранее приготовить веточку или проволоку длинной в 27 мм и регулировать уже по ней.
    2. Если это значение отличается, то регулируем его вращением по­водка.
    3. После отпу­скания троса сцепления, поводок должен прилегать к рычагу вилки без зазо­ра.
    4. Нажать на педаль сцепления три раза, чтобы сработал механизм автоматической ре­гулировки длины троса.
    5. Проверить полный ход педали сцепления, он не должен превышать 146 мм.

    Процесс также объясняется на видео:

    По отзывам владельцев автомобилей Лада механизм авторегулировки может издавать треск и щелчки при нажатии на педаль сцепления. Некоторым удается избавиться от проблемы изменением рекомендованной длины (27 мм) в большую или меньшую сторону. Поиск подходящего расстояние определяется методом подбора.

    А вам приходилось регулировать сцепление? Какое при этом расстояние выбрали вы? Напомним, более детально проблему скрипов педали сцепления рассматриваем в другой статье.

    Ключевые слова: сцепление лада калина | сцепление лада гранта | сцепление лада приора

    15 0

    Обнаружили ошибку? Выделите ее и нажмите Ctrl+Enter..

    Похожие материалы
  • Сцепление Лада Гранта, Калина, Приора и его возможные неисправности
  • Как устранить щелчки и скрип педали сцепления Лада Гранта, Калина и Приора
  • АвтоВАЗ отзывает почти 15 тыс. машин Лада Гранта из-за проблем с тормозами
  • Регулировка тросика сцепления — Лада Приора Хэтчбек, 1.6 л., 2012 года на DRIVE2

    Всем привет, недавно наткнулся на запись о регулировки тросика сцепления точнее регулировка привода выключения сцепления, там говориться что расстояний между вилкой и поводком в вытянутом положении должно составлять 27мм. Проверил у себя — оно было 17 мм, я выкрутил наконечник до расстояния в 27мм.Покатавшись недельку ощутил следующие изменения:1- При движении, переключаясь с второй передачи на первую, Первая передача стала включаться легче и четче.

    2- задняя передача стала включаться без хруста.

    Вот инструкция о регулировке:

    Привод выключения сцепления беззазорный, т.е. зазоры в приводе отсутствуют. Трос привода снабжен механизмом храпового типа для компенсации его длины во время эксплуатации при износе накладок ведомого диска, поэтому регулировка привода сцепления в эксплуатации не требуется.Однако согласно рекомендации завода-изготовителя во время проведения каждого технического обслуживания необходимо контролировать ход педали сцепления и при этом четкость переключения передач.

    Мереть очень не удобно

    1. Установите трос привода выключения сцепления в исходное положение, для чего, преодолевая усилие пружины механизма, переместите нижний наконечник троса вперед по направлению движения автомобиля до упора. Удерживая наконечник в вытянутом положении, измерьте размер L между вилкой и поводком, он должен составлять 27 мм. Если размер не соответствует указанному значению, установите его вращением поводка в нужную сторону.2. Введите наконечник троса в паз вилки выключения сцепления и отпустите его. Под действием пружины поводок наконечника должен установиться на вилку без зазора.

    ПримечаниеПред установкой поводка наконечника на вилку нанесите на его поверхность, контактирующую с вилкой, смазку ЛСЦ-15 или Литол-24.

    3. Нажмите на педаль сцепления три раза до упора и повторно измерьте расстояние L (см. п. 1). В случае необходимости повторите регулировку.источник — vaz-autos.ru

    Цена вопроса: 0 ₽

    Тросик сцепления порвался – как его отрегулировать и отремонтировать? + Видео

    В машинах с коробкой передач механического типа всегда имеется тросик сцепления (иначе он называется тросовым приводом сцепления) – простой механизм, обеспечивающий плавное сцепление автодороги и транспортного средства.

    Зарубежные автоконцерны крайне редко оснащают свои автомобили таким приводом сцепления, отдавая предпочтение более надежной и редко выходящей из строя гидравлике. А вот на транспортных средствах российских производителей тросовые механизмы сцепления являются стандартными. И это несмотря на то, что они имеют массу реальных недостатков, о которых хорошо известно владельцам отечественных авто.

    Тросик сцепления нуждается в постоянной регулировке в процессе эксплуатации, что обусловлено естественным рабочим износом привода сцепления. Он достаточно быстро покрывается ржавчиной, обрывается в наиболее неожиданные моменты и так далее. Именно по этой причине каждый водитель, управляющий автомобилем с механической коробкой передач, просто-напросто обязан знать, что ему делать при выходе из строя интересующего нас тросика.

    О том, как поменять и отрегулировать тросовый механизм, мы расскажем далее. А сейчас в нескольких словах опишем его. Тросик соединяется с педалью сцепления при помощи винтов, другой его конец фиксируется также винтом, но уже к специальной втулке в щите. При этом к педали трос прикручивается максимально сильно и надежно, а к втулке более свободно, за счет чего на оси описываемый механизм вращается без каких-либо серьезных затруднений. Кроме того, под педалью обязательно устанавливается упор, который предохраняет тросик от разрыва.

    Регулировка тросового привода – как ее выполнить?

    Если вы при переходе на другую передачу выжимаете сцепление, но вместо этого педаль уходит в пол, это означает, что возникла проблема с тросом сцепления. В подобной ситуации следует как можно более аккуратно доехать до безопасного места на дороге (например, до парковочного канала), остановить машину и выяснить причину выхода из строя рассматриваемого нами механизма.

    Некоторые автолюбители уверены, что трос невозможно отрегулировать, по их мнению, помочь может исключительно замена механизма, что не совсем верно. Сами автопроизводители настоятельно рекомендуют не спешить с монтажом нового тросика до того момента, пока не будет выяснена причина его поломки. Зачастую простая регулировка конструкции решает все проблемы. Выполняется она при помощи двух ключей на 17 по следующей схеме:

    • контргайка слегка ослабляется таким образом, чтобы регулирующая (натяжная) гайка получила достаточное расстояние для хода;
    • после этого производят манипуляции с натяжной гайкой до достижения требуемого уровня натяжения тросика.

    Контроль результатов процесса осуществляют посредством нажатия на педаль сцепления с целью определения легкости ее хода. В тех случаях, когда после подтяжки троса никаких изменений в «поведении» педали вы не заметили, нужно снова повторить манипуляции с натяжной и контргайкой. А затем опять нажимать на педаль. Возможно, процедуру натяжки вам придется производить несколько раз. До тех пор, пока вы не добьетесь должного хода педали сцепления.

    Здесь главное – не переусердствовать. Если тросик будет перетянут, он сразу же лопнет. А при недостаточной подтяжке механизм не сможет эффективно выполнять свою функцию. Отдельно отметим, что на некоторых автомобилях устанавливаются саморегулирующиеся храповые тросовые механизмы. Регулировать их вручную нет необходимости, так как при эксплуатационном износе их длина корректируется автоматически. Достаточно лишь регулярно выполнять проверку хода педали сцепления.

    Операция замены механизма сцепления

    Если же на вашем авто порвался тросик сцепления, либо его регулировка, описанная выше, не приносит ожидаемых результатов, придется устанавливать новый тросовый привод. Опытные водители всегда имеют в багажнике запасной трос, будучи наученными горьким опытом его порыва.

    «Запаску» можно сделать самостоятельно, но специалисты не рекомендуют заниматься самодеятельностью в этом вопросе. Во-первых, потому, что самодельный тросик быстро ломается. Во-вторых, сам процесс его изготовления своими руками требует немалого времени, а также наличия инструмента и дополнительных приспособлений (слесарных тисков, пилы-болгарки и других). Поверьте, проще купить надежный тросик, нежели сделать его самостоятельно.

    Для замены привода сцепления вам нужно будет снять часть пола под педалями в салоне авто (иным образом добраться до участка, где соединяется педаль сцепления и тросик, не удастся). После этого находят место крепления механизма с блоком сцепления либо непосредственно с коробкой передач и отсоединяют его (точная схема процесса приведена немного ниже). Причем вытягивать трос следует в салон.

    Обратите внимание! Перед демонтажем вышедшего из строя тросика необходимо точно выполнить замер его свободной части (расположенной у коробки передач возле нижнего наконечника).

    Последовательность действий по извлечению привода следующая:

    • тросик извлекают из демпфера его оболочки, находящегося на картере коробки передач;
    • в салоне автомобиля отсоединяют механизм от педали;
    • вытягивают через двигательный отсек трос.

    Теперь можно монтировать новый привод. Сначала его подсоединяют к педали, затем протягивают в обратную сторону (к блоку сцепления или к МКПП). После замены обязательно требуется осуществить настройку установленного механизма. Кроме того, его желательно смазать в трех местах:

    • на участке его вхождения в оболочку;
    • в зоне вилки сцепления;
    • на участке фиксации троса к педали (со стороны салона).

    Смазка привода сцепления обычно выполняется графитным составом. Также допускается использовать и силиконовую смазку. Вообще, было бы отлично, если бы автомобилист периодически обслуживал тросовый механизм сцепления – для этого его нужно просто-напросто смазать раз в 6–12 месяцев. Столь простое обслуживание отлично предупреждает обрывы и перетирания тросика.

    Особенности настройки нового привода сцепления

    Для проверки правильности монтажа механизма замеряют дистанцию между торцом демпфера и вилкой сцепления (или наконечником тросика). В первом случае длина (расстояние до вилки) должна быть от 86 до 91 миллиметра, во втором (до наконечника) – от 60 до 65 миллиметров. Указанные дистанции справедливы для большинства автомобилей. Но в некоторых случаях они могут иметь и другие значения. Тогда вам придется регулировать механизм при помощи натяжной гайки вручную (по схеме, приведенной ранее).

    Затем производится финальная проверка работоспособности троса сцепления. Для этого следует 2–3 раза нажать на педаль, снова выполнить замер и удостовериться в соответствии получившейся дистанции рекомендованным значениям. Если соответствия нет, еще раз настраиваем механизм. При достижении требуемых показателей нужно обязательно затянуть контргайку. Теперь можно смело отправляться в путь!

    Как отрегулировать точку зацепления или зацепления диска сцепления мотоцикла

    Точка зацепления или зацепления диска сцепления или зона трения сцепления мотоцикла могут изменяться во времени и изменяться в пределах рабочего хода рычага сцепления. Ход каждого рычага сцепления зависит от типа сцепления , от того, насколько хорошо обслуживается трос сцепления , насколько изношены диски сцепления и от типа конфигурации мотоцикла. Так что ожидайте, что точка укуса будет в другом месте на каждом мотоцикле.Прежде чем перейти к зацеплению или зацеплению верхней пластины сцепления мотоцикла, давайте сначала разберемся, что такое Freeplay .

    Реклама

    Свободный ход — это количество перемещений рычага от исходного положения сцепления до точки сопротивления троса. Свободный ход рычага сцепления по заводским настройкам обычно должен быть 0,5-3,0 мм. Чтобы его найти, можно измерить зазор между рычагом сцепления и корпусом рычага. Регулировка рычага сцепления Свободный ход, если необходимо, и его следует проверить, если вы чувствуете люфт .

    Обратите внимание на эти универсальные регулируемые рычаги тормоза и сцепления со следующими характеристиками:

    • Подходит для большинства мотоциклов с рулем диаметром 7/8 дюйма (22 мм).
    • Рычаги изготовлены из алюминия с ЧПУ и анодированы в тот же цвет для высокой прочности и отсутствия выцветания.
    • Обе стороны имеют основу зеркала заднего вида, которую легко установить без сверления или сварки.
    • Расстояние между шестью передачами можно отрегулировать, чтобы облегчить использование разными гонщиками.

    Ссылка для покупки

    Неправильная регулировка может серьезно повлиять на работу и срок службы сцепления. Кроме того, изношенное сцепление натягивает трос сцепления. Это связано с тем, что выключатель блокировки стартера, который зависит от правильной настройки свободного хода рычага сцепления, обеспечивает активацию предохранительного выключателя сцепления.

    Не забудьте проверить трос сцепления на наличие перегибов или признаков износа . При необходимости замените его у вашего дилера. Смазка троса сцепления имеющейся в продаже смазкой для троса необходима для предотвращения преждевременного износа и коррозии.

    Регулировка свободного хода рычага должна выполняться при холодном двигателе и мотоцикле на боковой подножке, а руль полностью повернут вправо . Выжмите рычаг сцепления по направлению к рулю и отпустите его. Он должен двигаться свободно и плавно, а при отпускании должен быстро возвращаться в исходное положение. Если рычаг не работает, как указано, отремонтируйте рычаг сцепления перед поездкой.

    При нажатии на рычаг сцепления (1) вы должны чувствовать переход от незначительного сопротивления к очень высокому сопротивлению (тяговое усилие).

    Определите положение кольцевой гайки (2) и регулятора (3); кольцевая гайка (2) должна находиться на расстоянии (A) не менее 5 мм* от пластины поворота рычага (4) и не должна касаться края (5) стопорной пластины (6).

    Переместите рычаг на свободный ход и убедитесь, что расстояние «В» составляет от 2 мм до 3 мм*.

    Регулятор

    (3), расположенный на рычаге, обеспечивает максимальную регулировку (С) 11 мм, тогда как стандартная регулировка (начальная) составляет 5 мм*.

    *Упомянутая выше стандартная длина предназначена для конкретного мотоцикла и является частью руководства по эксплуатации этого мотоцикла

    Точка зацепления диска сцепления мотоцикла

    По сути, вы можете отпустить рычаг сцепления непосредственно перед и сразу после закусывания диска сцепления или точки зацепления так быстро, как вам нравится.В точке закусывания вам нужно, чтобы переход был плавным и устойчивым с рычагом сцепления.

    Когда сцепление отпущено после точки срабатывания, пластины входят в зацепление с , и двигатель передает мощность на заднее колесо. Непостоянное удерживание сцепления во время езды называется « движение накатом », и мотоциклистам лучше всего избегать . Вот почему становится необходимым освоить управление сцеплением и привыкнуть чувствовать, где находится точка укуса.

    Лучший способ найти точку зацепления диска сцепления на мотоцикле с холодным двигателем — это снять его с подножки, поставить мотоцикл на боковую подставку и полностью повернуть руль вправо. Запустите двигатель и включите мотоцикл на первой передаче . Обязательно делайте это на ровной поверхности, чтобы вы могли держать руку на тормозе и не катиться. Начните с , медленно отпускайте сцепление , пока не почувствуете, как мотоцикл хочет отъехать : это точка трения или точка зацепа.

    Вы также заметите небольшой провал двигателя, как только пластины начнут соприкасаться.

    Делайте это легкое микродвижение ровно настолько, чтобы вы могли оттянуть велосипед назад ногами — нет необходимости прикасаться к тормозу. Вытяните сцепление обратно и повторите этот процесс несколько раз, чтобы сохранить его в вашей мышечной памяти. Стоит быстро проверить, где находится точка укуса на каждом велосипеде, на котором вы ездите. Ничто не заставит вас чувствовать себя глупее, чем в первый раз запрыгнуть на велосипед своего товарища только для того, чтобы проскочить точку укуса и заглохнуть.

    Регулировка верхней точки зацепления диска сцепления или точки трения

    На самом деле, рычаги сцепления на малолитражных мотоциклах изначально не имеют большого хода, поэтому регулировка довольно значительна. Если ваши пальцы достаточно длинные , установите рычаг сцепления на 1. Это увеличит ход рычага сцепления до максимума, что даст вам наилучшие шансы на полное отключение , когда вы тянете рычаг к рукоятке.

    Установите величину люфта троса на пару миллиметров или около того, когда тяните за рукоятку до того, как сдвинется рычаг на картере сцепления.Если вы переместите точку включения ближе к рулю в соответствии с вашими предпочтениями, при резком переключении передач у вас часто не будет полного выключения сцепления, которое излишне нагружает ваши шестерни трансмиссии .

    Типичная регулировка осуществляется с помощью рычага следующим образом.

    Регулировка верхнего рычага: Во-первых, попробуйте отрегулировать верхний регулятор троса сцепления.

    • Оттяните резиновый пылезащитный чехол.
    • Ослабьте верхнюю стопорную гайку.
    • Поворачивайте верхний регулятор троса сцепления до тех пор, пока свободный ход не будет соответствовать предельному значению, указанному производителем в руководстве по эксплуатации. Обычно он составляет от 1 мм до 3 мм.
    • Если вы хотите, чтобы точка укуса была ниже, чем предписано для вашего мотоцикла, вам нужно немного провисать. Это будет увеличиваться с увеличением Freeplay ‘mm’.
    • Затяните верхнюю стопорную гайку и еще раз проверьте свободный ход.
    • Установите резиновый пылезащитный чехол.

    Нижняя регулировка: Если верхний регулятор троса сцепления выкручен почти до предела или не удается получить правильный свободный ход, попробуйте выполнить регулировку с помощью нижней регулировочной гайки.

    Предложения пользователя:

    «Я только что установил набор рычагов Pazzo на свой 1200 XRT 2018 года отчасти для решения этой самой проблемы (слишком сильное прикусывание сцепления). Эти рычаги выглядят намного лучше, чем эти отвратительные заводские штуки, они удобнее пальцами и отрегулируйте достаточно, чтобы «укус» был намного ближе к рулю. Я удлинил сцепление и укоротил тормоз, который, кажется, является стандартной установкой мотоцикла. Я выбрал черные рычаги с серебристым отрегулированным на максимум ‘ стоковый вид.При настройке № 1 зацеп сцепления находится примерно на полпути от главной магистрали.»

    «Да, вы можете отрегулировать свободный ход — он изменит положение сцепления относительно хода рычага. Ослабьте трос с помощью регулятора ствола — поверните его по часовой стрелке. Убедитесь, что свободный ход находится в пределах нормы, и убедитесь, что сцепление полностью включается и выключается (должно быть примерно, когда рычаг параллелен стержню при максимальном свободном ходе). внедорожный.»

    «Когда велосипед находится в нейтральном положении, потяните рычаг сцепления к рулю и отпустите его, оттягивая корпус троса сцепления от регулятора ствола правой рукой, отпуская рычаг. Это снимает напряжение с регулятора ствола . , чтобы вы могли быстро повернуть его в любую сторону левой рукой.Освободите корпус троса сцепления, вернув его в естественное положение, сначала установите велосипед и посмотрите, нравится ли вам новая зона трения.Повторяйте этот процесс, пока не доберетесь до нужного места. где вы хотите.Вы можете сделать это, сидя на велосипеде или стоя рядом с ним.»

    Регулировка точки закусывания с обожженными дисками сцепления

    Бывает случай, когда вы новичок в сфере верховой езды, и ваш друг пытается «подсказать» вам, как сделать выгорание . После нескольких неудачных попыток вы обнаружите, что ваша точка зацепления сцепления теперь сильно сместилась, например, вместо того, чтобы немного отпустить сцепление, чтобы попасть в точку зацепления, теперь вам придется отпустить его полностью, чтобы сцепление сработало. механизм.

    На самом деле у малолитражных мотоциклов всего несколько дисков сцепления. Вполне возможно, что сожгли сцепление , но не полностью. Это как лишить его жизни, и вы, вероятно, захотите заменить его. Если он кусает очень далеко, он может уйти в любой момент и оставить вас в затруднительном положении. Ваша точка укуса находится дальше, потому что физически меньше материала сцепления, и ваш рабочий цилиндр перемещается дальше, чтобы установить контакт.

    Вы можете отрегулировать трос сцепления как временное решение , но вполне вероятно, что вы значительно сократите срок службы сцепления.

    Кроме того, весь этот фрикционный материал сцепления будет циркулировать в масле . Вы могли бы хотеть заменить масло и фильтр раньше, чем позже.

    Положительным моментом является то, что такие мотоциклы, как Yamaha YZF-R15, имеют только четыре фрикционных и три стальных пластины — замена сцепления относительно дешева.

    Регулировка сцепления | Как работает автомобиль

    В муфте с тросовым приводом регулировка производится на конце троса.Зазор обычно измеряется либо на рабочем рычаге, либо на педали.

    Чтобы работать эффективно, сцепление нужно правильное количество игр в связь между педалью и схватить действующий рычаг (также известный как выпускной рычаг или вилка).

    Что-либо меньшее, чем правильное количество свободного хода (или оформление ) приведет к проскальзыванию сцепления, потому что прижимная плита не сможет проявить себя в полной мере давление на трение пластина .

    Неспособность устранить эту неисправность быстро приведет к сгоранию фрикционной пластины и, возможно, к разрушению нажимной пластины.

    Если, однако, слишком большой зазор в рычажный механизм сцепления , машина имеет тенденцию ползти вперед, когда механизм при полностью выжатой педали сцепления.

    Это называется заеданием сцепления и может вызвать затруднения при интенсивном движении.

    Однако, как правило, лучше иметь слишком большой люфт в рычажном механизме сцепления, чем слишком маленький.

    Рычажный механизм следует проверять и, при необходимости, регулировать примерно каждые 6 000 миль или 10 000 км или в соответствии с графиком технического обслуживания производителя.Износ фрикционной пластины и рычажного механизма в конечном итоге изменит настройку изготовителя.

    Большинство современных автомобилей имеют диафрагменно-пружинную муфту с механическим или гидравлическим приводом.

    На большинстве автомобилей механический зазор между сцеплением и рычажным механизмом измеряется и регулируется под автомобилем. На некоторых производители советуют проверять свободный ход специальным измерением между положениями педали — на педали, хотя регулировка может производиться под номером

    .

    На некоторых автомобилях, например, на многих автомобилях Honda и Toyota, проверку и регулировку можно выполнять на перегородке под капотом.

    Где бы ни производилась регулировка, одни и те же принципы применяются ко всем тросовым соединениям. Они регулируются либо увеличением, либо уменьшением длины внутреннего и внешнего тросов по отношению друг к другу. Если в рычажном механизме недостаточно свободного места, внутренний трос необходимо сделать длиннее. Если их слишком много, их нужно сделать короче.

    Обратитесь к автомобильному справочнику или руководству по обслуживанию, чтобы узнать точное значение требуемого зазора и способ его измерения.

    В экстренной ситуации, если вы убедитесь, что в рычажном механизме есть люфт, сцепление должно работать достаточно хорошо.Проверьте его и отрегулируйте до нужного зазора как можно скорее.

    На некоторых старых автомобилях, таких как Vauxhall Cavalier, имеется контактный расцепитель. несущий — это отрегулировано, чтобы вообще не давать свободного хода в рычажном механизме.

    Хотя некоторые гидравлический сцепления можно регулировать, многие из них саморегулирующиеся. Загляните в свой автомобильный справочник или руководство по обслуживанию.

    Если происходит проскальзывание саморегулирующегося сцепления, сцепление необходимо отремонтировать. Если возникает сопротивление, возможно, неисправна гидравлика (см. Проверка и снятие главного цилиндра сцепления ).В противном случае замените сцепление.

    Механическая муфта сцепления

    В муфте с тросовым приводом регулировка производится на конце троса. Зазор обычно измеряется либо на рабочем рычаге, либо на педали.

    Типичная обычная рычажная муфта представляет собой внутренний трос, скользящий во внешней оболочке. Верхний конец троса крепится к педали сцепления, а нижний — к рычагу управления сцеплением. Приспособление к подпружиненный перемещение рычага обычно осуществляется с помощью контргайки либо в точке, где трос крепится к нему, как показано здесь, либо на другом конце троса, где он крепится к переборке моторного отсека.

    Производится регулировка зазора (свободный ход) — расстояние, которое проходит трос до перемещения рычага.

    Регулировка сцепления на поперечно расположенном двигателе

    Регулировка сцепления на поперечно расположенном двигателе может производиться под капотом. В этом примере капот крепится спереди, а главный цилиндр находится на передней перегородке. Регулировка находится на рычаге управления сцеплением. Некоторые поперечно расположенные двигатели имеют саморегулирующийся храповик на педали сцепления.Поперечные двигатели имеют гидравлические муфты. Отрегулируйте зазор рабочего рычага в упоре возврата сцепления. Выжимной плечевой упор не требует регулировки, если только сцепление не было разобрано для капитального ремонта.

    Проверка зазора кабеля

    Зазор троса механического сцепления можно проверить и отрегулировать под автомобилем различными способами, в зависимости от марки.Здесь показаны три распространенных метода: во-первых, измерение изменения длины троса при нажатии рычага сцепления; во-вторых, измерение между регулировочной гайкой и рычагом; в-третьих, измерение между регулировочной гайкой и стопором троса.

    На некоторых автомобилях можно использовать любой из показанных методов проверки и регулировки на рычаге.

    Но измерение должно производиться между точками, указанными в автомобильном справочнике или руководстве по эксплуатации для сравнения с указанной цифрой.

    Надёжно поднимите автомобиль на пандусах или ось стойки, с ручной тормоз применено, и колеса заблокировались.

    Проверка и регулировка на рычаге сцепления

    Найдите трос сцепления, который проходит вниз от педали сцепления и проходит через рычаг управления сцеплением. есть резьба рукав с двумя гайками на выступающем конце троса.

    Зазор представляет собой разницу между длиной троса, когда рычаг управления находится в состоянии покоя и когда он нажат внутрь.

    Чтобы измерить его, держите линейку горизонтально рядом с кабелем между рабочим рычагом и другой точкой отсчета, например, краем корпус колокола .

    Аккуратно нажмите рычаг внутрь до упора, выровнять линейку с ее концом и измерьте расстояние между рычагом и точкой отсчета.

    Потяните руку наружу, пока она не остановится, затем снова измерьте такое же расстояние. Найдите разницу между двумя измерениями и сравните ее с цифрой, указанной производителем.

    Если зазор необходимо отрегулировать, ослабьте наружную гайку на резьбовой втулке, которая является контргайкой (на некоторых автомобилях VW это барашковая гайка).

    Затем завинтите регулировочную гайку вперед или назад, чтобы уменьшить или увеличить зазор, при необходимости проверяя размер.

    Когда измерение правильное, затяните контргайку и несколько раз нажмите на педаль сцепления. Еще раз проверьте зазор и при необходимости отрегулируйте его.

    На некоторых автомобилях с защитным кожухом до контргайки может быть непросто дотянуться и повернуть.Если это так, вам понадобится специальный гаечный ключ с гнездом и универсальным приводом, чтобы открутить его.

    Измерение зазора

    Держите линейку параллельно тросу сцепления и измерьте ход рабочего рычага. Измерьте расстояние между рычагом управления сцеплением и контрольной точкой, например, краем картер сцепления . Для регулировки ослабьте контргайку и завинтите регулировочную гайку соответствующим образом.Снова измерьте зазор и при необходимости отрегулируйте его. Сначала измерьте рычаг управления в состоянии покоя, а затем сдвиньте его внутрь. Разница между двумя измерениями — величина свободного хода рычага на тросе — это зазор троса.

    Другой способ проверки и регулировки на рабочем рычаге

    Найдите величину зазора, протянув трос через рычаг управления сцеплением до упора.

    Найдите место, где трос сцепления выступает через рычаг управления с помощью регулировочной и стопорной гаек на резьбовой втулке.

    С помощью плоскогубцев отсоедините стягивающую пружину от рычага управления сцеплением. Возьмитесь за резьбовой конец троса (при необходимости используйте плоскогубцы). Потяните его назад до упора; это поднимет педаль сцепления до упора. Когда трос вытянут назад, с помощью линейки измерьте расстояние между регулировочной гайкой и внутренним краем рычага управления сцеплением.

    Измерьте расстояние между регулировочной гайкой и рычагом и сравните со спецификацией производителя. При необходимости отрегулируйте.

    Это измерение зазора. Сравните его с цифрой, указанной в руководстве по эксплуатации автомобиля или справочнике.

    Если необходима регулировка, выполните ее, как описано в разделе «Проверка и регулировка на рычаге сцепления».

    Проверка и регулировка упора внешнего троса

    Там, где стопор троса находится на краю картера сцепления, оттяните внешний трос до упора.

    Этот метод используется на некоторых старых автомобилях. Клин педаль сцепления в полностью поднятом положении деревянным бруском.

    Найдите трос сцепления и место, где внешний трос прилегает к упору троса на краю кожуха колокола.

    Контргайка и регулировочная гайка находятся на конце внешнего троса, рядом со стопором троса.

    Возьмитесь за внешний кабель и потяните его назад до упора, обнажая внутренний кабель.

    Измерьте расстояние между стопором троса сцепления и регулировочной гайкой.При необходимости отрегулируйте.

    Когда внешний трос вытянут назад, с помощью линейки измерьте расстояние между стопором троса и регулировочной гайкой на конце внешнего троса.

    Это измерение является зазором троса. Сравните его с указанным производителем и при необходимости отрегулируйте.

    Ослабьте контргайку и поворачивайте регулировочную гайку вперед или назад, пока не будет получено правильное измерение.

    Затяните контргайку и снова проверьте измерение.

    Отрегулировать точку включения сцепления на мотоцикле за 3 минуты — Мотоциклетное снаряжение 101

    Установить провисание троса сцепления не только просто, но и необходимо, если вы хотите, чтобы сцепление работало должным образом и прослужило долго.

    Для правильной работы сцепления трос должен иметь достаточное провисание. Если провисание слишком мало, диски сцепления не будут полностью прижаты друг к другу при отпущенном рычаге, и сцепление может пробуксовывать.

    Если это начнет происходить, вы замаслите диски сцепления, и тогда вам придется их заменить.

    Если провисание троса слишком велико, вы не сможете полностью отсоединиться при нажатии на рычаг, это затруднит переключение передач, и мотоцикл может ползти, когда вы стоите на месте с включенной коробкой передач механизм.

    Для проверки свободного хода вам понадобится рулетка или штангенциркуль, а также холодный двигатель. Это связано с тем, что диски горячего сцепления немного расширятся и сбивают ваши измерения.

    Обычно вы собираетесь измерять от конца рычага до рукоятки или между задней частью рычага и насестом рычага, но вам следует проверить в руководстве по ремонту конкретный протокол и измерения для вашего велосипеда.

    Как правило, три-четыре миллиметра — это хорошая цель и вообще лучше иметь слишком большой провис, чем слишком маленький.

    Если вам нужно отрегулировать провисание, это можно сделать в двух местах. У вас есть регулятор ствола на руле, а затем вместо стопорных гаек на двигателе для больших изменений попробуйте сначала поработать со стволом.

    Если вы не можете добиться нужного провисания, полностью завинтите его в продувку, а затем отверните стопорные гайки на двигателе, чтобы привести свободный ход в соответствие со спецификацией.

    Имейте в виду, что для максимального рычага и простоты использования угол между рычагом сцепления и тросом должен составлять от 80 до 90 градусов.

    Вот как проверить и отрегулировать свободный ход рычага сцепления, довольно просто, верно?

    Поскольку это так просто, после того, как вы несколько раз проделали это с помощью линейки или штангенциркуля, вы сможете отрегулировать его полностью на ощупь.

    В любом случае нужно свериться с мануалом , какой интервал обслуживания, хотя опять же, как правило, примерно через каждую тысячу миль.

    Хотя характеристика свободного хода, безусловно, важна, можно отклониться от спецификации и отрегулировать провисание в соответствии с размером вашей руки или вашими предпочтениями в отношении точки зацепления или рычага.

    Просто убедитесь, что при этом сцепление может полностью включаться и выключаться при горячем двигателе.

    Как отрегулировать рычаги гидравлического тормоза

    Большинство мотоциклов имеют сцепление с тросовым приводом, но некоторые мотоциклы имеют гидравлическое сцепление, в чем разница?

    При использовании троса усилие рычага сцепления передается через трос Боудена, стальные пряди которого проходят внутри гибкой оболочки.

    В гидравлическом сцеплении жидкость используется для передачи усилия так же, как работают ваши гидравлические тормоза, за исключением того, что вместо суппорта на другом конце шланга есть рабочий цилиндр.

    Это работает на нажимном диске муфты так же, как трос, если тросовая муфта и гидравлическая муфта делают то же самое.

    Почему производитель или гонщик предпочли одно другому?

    У каждой системы есть свои плюсы и минусы, но мы начнем с тросовой муфты, потому что она самая распространенная. Кабели распространены по одной очень простой причине: они дешевы в изготовлении и просты в установке.

    Это большое преимущество, независимо от того, производите ли вы мотоциклы или просто обслуживаете свой собственный мотоцикл.Что касается обслуживания, то кабели требуют его изрядного количества. Во-первых, вы должны регулярно регулировать натяжение троса, чтобы учитывать износ сцепления и растяжение троса.

    Слишком слабое, и вы не получите полного включения сцепления при нажатии на рычаг, слишком слабое, и вы получите проскальзывание сцепления, которое поджарит ваши диски сцепления.

    Кабели нуждаются в периодической смазке , и они подвержены коррозии, поломке и заеданию, если изгибаются слишком сильно.

    С другой стороны, вам не нужно беспокоиться о грязной смазке или износе тросов гидравлического сцепления, а также о регулировке чего-либо.

    Это потому, что пока в бачке есть жидкость, гидравлическая система будет автоматически регулировать износ сцепления.

    Точка зацепления остается неизменной в течение всего срока службы сцепления. Говоря о зацеплении, гидравлические муфты, как правило, легче модулируются и обеспечивают более легкое и стабильное усилие рычага, поскольку есть главный цилиндр и рабочий цилиндр, увеличивающие силу сцепления

    Это много плюсов для гидравлического привода, но эта установка дорогая. как строить изначально, так и ремонтировать потом.

    Если уплотнение выходит из строя и вам не нужно постоянно возиться с регулировкой троса для тех гидравлических систем, которые используют тормозную жидкость, вам придется заменять его каждые пару лет.

    При этом, что, если у вашего велосипеда есть трос, но вы уверены, что вам нужна гидравлика?

    Что ж, вам повезло, потому что у Magura есть комплект для переоборудования HYMEC, который можно приобрести на Amazon. Я знаю, что HYMEC звучит как , как маневр, который вы выполняете с кем-то, кто давится куриной костью, но это означает «гидравлический» от «механического», что и делает этот комплект.

    Позволяет преобразовать тросовую муфту в гидравлическую установку. Он обладает всеми преимуществами гидравлической системы и поставляется полностью собранным, предварительно прокаченным и готовым к установке.

    Поскольку в нем используется минеральное масло вместо гигроскопичной тормозной жидкости, вам никогда не придется заменять жидкость , поэтому она не требует обслуживания. У Magura есть комплекты HYMEC для многих мотоциклов, и они постоянно добавляют новые.

    Итак, у вас есть краткий обзор плюсов и минусов двух типов срабатывания сцепления.

    Если вы хотите узнать больше о сцеплениях, например о том, как они работают или как работает проскальзывающее сцепление, или о разнице между мокрым и сухим сцеплением, оставьте комментарий ниже, и мы напишем новую статью на основе ваших запросов.

    Как отрегулировать сцепление

    Сцепление является важным компонентом в работе автомобилей с механической коробкой передач. Сцепление позволяет трансмиссии отключаться от двигателя, позволяя оператору переключать передачи.

    Для правильной работы сцепления необходим достаточный свободный ход в соединении между ножной педалью и рычагом управления сцеплением.Если свободный ход или зазор малы, это приводит к проскальзыванию сцепления. Если свободный ход слишком велик, сцепление может тянуться.

    Со временем сцепление изнашивается и требует регулировки. Свободный ход сцепления необходимо проверять и регулировать каждые 6000 миль пробега или в соответствии с графиком технического обслуживания производителя.

    В новых автомобилях используется гидравлическое сцепление и рабочий цилиндр, которые саморегулируются и не требуют регулировки. В старых автомобилях используются трос сцепления и рычаг сцепления, которые требуют регулировки через регулярные интервалы обслуживания, чтобы обеспечить равномерный износ сцепления и его хорошее рабочее состояние.

    • Предупреждение : Неправильная регулировка сцепления может привести к проскальзыванию сцепления или неравномерному износу сцепления. Убедитесь, что вы следуете спецификациям производителя при регулировке сцепления, и обратитесь к руководству по эксплуатации вашего автомобиля для правильного процесса.

    Часть 1 из 3: Измерение свободного хода педали сцепления

    Первым шагом в регулировке сцепления является проверка свободного хода педали сцепления. Это измерение даст вам базовый уровень, к которому можно вернуться, и затем вы сможете отрегулировать свободный ход педали сцепления, чтобы он попадал в диапазон спецификаций производителя для вашего автомобиля.

    Необходимые материалы

    Шаг 1: Измерьте положение сцепления . Положите деревянный брусок рядом с педалью сцепления. Отметьте высоту педали сцепления, вообще не нажимая ее.

    Шаг 2: Нажмите на сцепление и измерьте его положение . Нажмите педаль сцепления несколько раз. Отметьте высоту педали сцепления в том месте, где вы чувствуете сцепление.

    • Примечание : Вам понадобится другой человек, чтобы выжать педаль сцепления для вас, чтобы вы могли получить точные измерения.

    Этап 3: Определите свободный ход педали сцепления . Теперь, когда у вас есть измерение высоты педали сцепления, когда она выключена и включена, вы можете использовать эти измерения для определения свободного хода.

    Рассчитайте свободный ход, определив разницу между двумя полученными ранее числами. Как только вы узнаете свободный ход, сравните число со спецификациями свободного хода автомобиля, указанными производителем.

    Часть 2 из 3: Регулировка троса сцепления

    Шаг 1: Найдите рычаг сцепления и места регулировки на тросе сцепления .В зависимости от автомобиля вам может потребоваться снять такие детали, как аккумулятор и воздушная коробка, чтобы получить доступ к тросу сцепления.

    Большинство автомобилей оснащены контргайкой и регулировочной гайкой. Первым делом нужно немного ослабить контргайку и регулировочную гайку.

    Затем потяните трос сцепления и убедитесь, что контргайку и регулятор можно повернуть вручную.

    Шаг 2: Отрегулируйте рычаг сцепления . Теперь, когда регулировочная и контргайка ослаблены, снова потяните трос сцепления.

    Вы почувствуете точку, в которой рычаг сцепления зацепляется. Здесь же следует отрегулировать трос сцепления.

    Удерживая постоянное давление на трос сцепления, поместите контргайку и регулятор таким образом, чтобы рычаг сцепления полностью и плавно зацепился без перебега. Это может занять несколько попыток, чтобы получить правильную настройку.

    Затяните контргайку троса сцепления и регулятор на месте, как только вы будете довольны размещением.

    Часть 3 из 3: Проверка свободного хода педали сцепления

    Шаг 1: Проверьте свободный ход после регулировки .После того, как трос сцепления отрегулирован, вернитесь в автомобиль, чтобы еще раз проверить сцепление и свободный ход.

    Несколько раз выжмите сцепление и проверьте чувствительность педали. Сцепление должно включаться плавно. Это также полностью усадит трос сцепления после нескольких нажатий.

    Теперь измерьте свободный ход педали сцепления, как описано в первой части. Теперь свободный ход должен быть в пределах диапазона, указанного производителем. Если это не соответствует техническим характеристикам, вам нужно будет снова отрегулировать трос.

    Шаг 2: Установите на место все снятые детали . Установите на место все детали, которые были сняты, чтобы получить доступ к тросу сцепления.

    Совершите тест-драйв автомобиля после завершения ремонта, чтобы проверить правильность его работы. Теперь, когда вы отрегулировали педаль сцепления, вы можете наслаждаться плавным сцеплением во время вождения.

    Если вам неудобно выполнять процесс регулировки сцепления самостоятельно, обратитесь к специалисту YourMechanic за помощью в регулировке сцепления.

    Руководство по регулировке сцепления Harley | Цикл демона

    Знание того, как отрегулировать сцепление Harley, необходимо для того, чтобы ваш мотоцикл был безопасным и отзывчивым на открытой дороге. Эту простую задачу легко и быстро выполнить в домашних условиях, и она может полностью изменить комфорт при езде и поведение автомобиля. Прежде чем мы перейдем к тому, как это сделать, вот несколько распространенных причин, по которым вам следует подумать о регулировке сцепления Harley.

    • Вам предстоит регулярное техническое обслуживание мотоцикла, и вы хотите сэкономить время и деньги, обслуживая все, что можно дома.
    • Вы заметили, что не можете полностью выключить сцепление при нажатии на рычаг.
    • Сцепление пробуксовывает, на что указывают необычные звуки (скрип) или запах горелого масла.
    • Поездка кажется невосприимчивой, медленной или затянутой.

    По этим и другим причинам важно знать, как отрегулировать сцепление вашего Harley Davidson. Это руководство по регулировке сцепления Harley от нашей команды в Demon’s Cycle предоставит вам необходимую информацию о том, когда, как и зачем регулировать сцепление, а также видео, чтобы сделать процесс как можно более плавным и простым, а также ответы на часто задаваемые вопросы. Ответы на вопросы по регулировке сцепления.

    Что нужно знать перед началом работы

    Важно отметить, что не все мотоциклы Harley Davidson нуждаются в регулировке сцепления, а только те, у которых есть трос сцепления, так как трос чувствителен к натяжению и смещению. Если у вас есть Harley Davidson с гидравлическим сцеплением, вам не нужно будет так сильно беспокоиться о регулировке сцепления, поскольку гидравлические сцепления в основном саморегулируются, если вы поддерживаете надлежащий уровень жидкости. Вы сможете определить, есть ли у вас тросовая система сцепления или гидравлическая система, по отсутствию или наличию главного цилиндра в области сцепления вашего велосипеда.

    Если вы определили, что у вас есть мотоциклетная система с тросовым сцеплением, и вы готовы продолжить процесс регулировки, то есть еще одна важная вещь, которую вы должны сделать перед тем, как начать: дайте мотоциклу остыть. Поскольку тепло вызывает расширение, вы не сможете правильно отрегулировать велосипед на горячем велосипеде или после недавней поездки, и вам придется начинать заново. Вы также рискуете повредить сцепление или вызвать пробуксовку, пока находитесь в дороге, поэтому всегда лучше подождать.

    Регулировка сцепления Harley: шаг за шагом

    Шаг первый: дайте велосипеду остыть

    Стоит повторить, что крутой байк — это единственный тип байка, на котором нужно делать регулировку сцепления. Поскольку регулировка сцепления занимает всего около получаса, как только вы научитесь выполнять ее, вы можете включить ее в обычное время обслуживания мотоцикла. Но ни в коем случае нельзя производить регулировку сцепления на горячем или даже теплом мотоцикле.

    Шаг второй: Снимите крышку троса сцепления

    Вам потребуется доступ к регулятору сцепления.Небольшой кусок резины, видимый примерно на полпути к сцеплению, — это крышка троса сцепления. Просто переместите его в сторону вверх или вниз и откройте регулятор ниже.

    Шаг третий: провисание троса сцепления

    Простая причина этого заключается в том, что вы хотите снять любое напряжение со сцепления, чтобы вы могли полностью выжать рычаг сцепления, что позволит вам правильно его отрегулировать.

    Выжать сцепление очень просто. Закрепите регулятор гаечным ключом, а затем ослабьте контргайку, которая находится сверху регулятора, чтобы зафиксировать его на месте.Оставьте регулятору достаточно места для перемещения, чтобы полностью снять напряжение со сцепления.

    Шаг четвертый. Снимите крышку Дерби

    Несколько болтов будут удерживать крышку вашего дерби на месте. Снимите их и храните в безопасном месте, затем снимите кожух дерби или сцепления и отложите его в сторону. Держите руку на крышке, когда вынимаете последний болт, чтобы снизить риск преждевременного освобождения, поломки или повреждения.

    Шаг пятый: освободите регулятор сцепления

    Как и на регуляторе троса сцепления, имеется контргайка, удерживающая систему на месте.Простой гаечный ключ и шестигранный ключ или отвертка эффективно помогут вам снять контргайку, чтобы вы могли получить доступ к регулятору сцепления.

    Шаг шестой: регулировка сцепления

    Очень важно не затягивать регулятор сцепления слишком сильно. Вот почему вам лучше использовать пальцы, а не какие-либо инструменты, которые могут обеспечить чрезмерный крутящий момент. Затягивайте до тех пор, пока не почувствуете сопротивление (или не почувствуете, что регулятор выходит из нижней части), затем немедленно остановитесь.

    Для следующего шага вам понадобится руководство по обслуживанию мотоцикла.Используйте шестигранный ключ или другие легкодоступные инструменты, чтобы выполнить регулировку в соответствии со спецификациями в руководстве. В нем будет указано либо точное количество (например, ½ оборота), либо диапазон оборотов. Аккуратно выполняйте регулировку и не перетягивайте.

    Шаг седьмой: Верните контргайку в положение

    Вам нужно будет сделать это, пока шестигранный ключ или отвертка все еще на месте, чтобы обеспечить сохранение нового выравнивания. После возвращения в исходное положение затяните контргайку только до упора.Как и в случае с регулятором сцепления, вам не нужно слишком сильно затягивать гайку.

    Шаг восьмой: верните крышку Дерби

    Для начала вам нужно повернуть болты на крышке дерби вручную. Как только все болты будут на месте, вы должны аккуратно затянуть их, убедившись, что вы работаете с противоположными болтами, а не ходите по кругу. Это обеспечивает лучшую герметизацию и гарантирует правильную посадку крышки.

    Шаг девятый: Отрегулируйте трос сцепления назад

    Вы ослабили трос сцепления в начале процесса регулировки сцепления Harley.Теперь вам нужно вернуть натяжение обратно, приспособившись к затягиванию, а не к ослаблению. Ваше руководство по обслуживанию поможет вам найти подходящую затяжку, но вы также должны проверить сцепление на предмет ощущения во время движения. Достигнув нужной регулировки, затяните контргайку, чтобы зафиксировать ее на месте, и верните крышку сцепления в исходное положение.

    Шаг десятый: протестируйте

    Регулировка сцепления на вашем Harley — это простой процесс, который становится все легче с каждым разом.Вы поймете, что сделали это правильно, когда испытаете его на дороге, так что возьмите его на прогулку!

    Часто задаваемые вопросы о регулировке сцепления Harley

    Есть несколько общих вопросов, которые возникают при обсуждении регулировки сцепления Harley, и мы здесь, чтобы гарантировать, что вы получите ответы и ресурсы, которые вам нужны, чтобы чувствовать себя уверенно в обслуживании и обслуживании вашего велосипеда.

    Как отрегулировать гидравлическое сцепление на мотоцикле Harley Davidson?

    Гидравлические муфты

    представляют собой инновационную конструкцию, которая на самом деле не требует регулировки, поскольку они в значительной степени саморегулируются.Тем не менее, гидравлическая жидкость может стать грязной или загрязненной, что приводит к менее безопасной и отзывчивой езде, а также к коррозии основных деталей. Промывка гидравлического сцепления немного сложнее, чем регулировка троса сцепления Harley, но это, безусловно, услуга, которую вы можете выполнить дома.

    Почему рычаг сцепления Harley трудно тянуть?

    Есть несколько причин, по которым вам может быть трудно выжать рычаг сцепления Harley, но большинство из них легко устранить. Вот самые распространенные виновники.

    • Трос сцепления износился (следует немедленно заменить)
    • Ваш кабель нуждается в смазке
    • Ваш кабель проложен неправильно, что приводит к защемлению или скручиванию
    • Рычаг сцепления жирный или грязный, из-за чего он заедает
    • Ваше сцепление не находится в правильном положении для вашей рукоятки

    При ближайшем рассмотрении будет легче определить основную причину тугоподвижности рычага сцепления, чтобы вы могли сразу ее устранить.

    Почему сцепление Harley не отключается?

    Существует несколько распространенных причин, по которым сцепление не выключается или не выключается полностью. Для начала вам может потребоваться отрегулировать сцепление или вернуться и исправить уже сделанные регулировки. Убедитесь, что все детали возвращены в исходное положение (если их поставить вверх ногами или задом наперед, они могут помешать полному расцеплению мотоцикла). Вы также захотите проверить и посмотреть, не липкие ли ваши пластины или ржавые, так как это также может вызвать проблемы с отключением.

    Для получения дополнительной информации о регулировке сцепления Harley-Davidson и о деталях, которые вам нужны, чтобы каждый раз выполнять работу правильно, доверьтесь команде Demon’s Cycle сегодня.

    Как отрегулировать сцепление на автомобилях Volkswagen

    Автор: Обновлено 12 июня 2017 г.

    Вождение автомобиля Volkswagen с механической коробкой передач может доставлять удовольствие и дает вам больше контроля над автомобилем. Вы можете использовать сцепление, чтобы замедлить скорость, снизить крутящий момент на колесах, ускориться на более высоких оборотах и ​​даже заглушить двигатель.Вся система держится на сцеплении, которое вы используете для переключения передач в трансмиссии и предотвращения их трения друг о друга во время ускорения и замедления процесса вождения. Если сцепление начинает чувствовать себя менее отзывчивым или имеет слишком большой провис, вам может потребоваться отрегулировать его.

    Под капотом:

     Как отрегулировать сцепление на Volkswagen Golf

    Найдите регулятор троса сцепления в моторном отсеке. Регулятор троса, состоящий из белого пластикового регулятора и стальной контргайки, находится в верхней части коробки передач слева или со стороны водителя в моторном отсеке.Ищите белую пластиковую контргайку на трансмиссии слева от аккумулятора, если смотреть спереди автомобиля. Трос сцепления проходит от регулятора троса сцепления через противопожарную перегородку к тросу сцепления.

    Выключите двигатель и включите стояночный тормоз.

    Нажмите на педаль сцепления рукой и почувствуйте, насколько свободный ход или легкость хода она имеет, прежде чем почувствуете сопротивление сцепления. Свободный ход — это первое легкое движение педали, и вы можете проверить его, нажав на педаль пальцем.Напротив, вам, вероятно, придется использовать всю руку, чтобы выключить сцепление и дожать педаль до пола.

    Измерьте свободный ход педали сцепления, удерживая линейку под прямым углом к ​​движению педали. Спецификация свободного хода сцепления Golf составляет 5/8 дюйма или 15 мм. Если свободный ход больше этого значения, требуется регулировка.

    Нажмите на педаль сцепления и отпустите ее несколько раз перед регулировкой.

    Ослабьте контргайку троса сцепления с помощью гаечного ключа. Затяните пальцами регулятор троса, пока не будет достигнут указанный свободный ход сцепления. В моделях 1985 г. и более поздних моделях вставьте 15/32-дюймовую прокладку между пластиковым фланцем регулятора и корпусом коробки передач под ним. Поворачивайте регулятор против часовой стрелки до тех пор, пока фланец не будет плотно прилегать к прокладке, а затем затяните контргайку. Снимите распорку.

    Снова проверьте свободный ход, чтобы убедиться, что он по-прежнему правильный, и внесите необходимые коррективы.

     Как отрегулировать сцепление в VW Passat

    Проверьте уровень жидкости сцепления в бачке VW Passat, если сцепление не работает должным образом. Заполните резервуар, расположенный в задней левой части моторного отсека, и несколько раз нажмите на педаль сцепления, чтобы восстановить давление в магистралях. Если уровень не остается прежним, это может быть признаком утечки в системе либо в самом резервуаре, либо в линиях, либо в главном или подчиненном цилиндрах.Замените или отремонтируйте любые протекающие детали.

    Замените стопорную скобу в верхней части педали сцепления в VW Passat, если вы заметили, что педаль сцепления находится выше педали тормоза. Некоторые водители сообщают, что стопорный зажим может довольно легко оторваться. К счастью, вы можете легко заменить клипсу или купить другую, не тратя много денег. Не забудьте отрегулировать «саморегулирующееся» сцепление, подняв педаль сцепления ногой после замены зажима.

    Прокачайте сцепление, чтобы удалить пузырьки воздуха из гидравлической системы.Выверните винты, которыми крепится бачок охлаждающей жидкости, и отсоедините «разъем датчика уровня охлаждающей жидкости в нижней части бачка». Наклоните бак вверх, к двигателю, и найдите выпускной клапан на рабочем цилиндре, где раньше был бак с охлаждающей жидкостью. Снимите пылезащитный колпачок, подсоедините резиновую трубку к выпускному клапану, а другой конец к комплекту для выпуска воздуха, который содержит чистую жидкость для сцепления. Убедитесь, что шланг проходит выше выпускного клапана, чтобы воздух не мог попасть в систему. Откройте выпускной клапан ключом на 9 мм и промывайте систему до тех пор, пока в контейнере не перестанут появляться пузырьки воздуха, а жидкость не будет выглядеть чистой.Снимите трубку, закройте клапан и установите разъем датчика уровня охлаждающей жидкости и бачок охлаждающей жидкости на место.

     Как отрегулировать сцепление в VW Jetta

    Проверьте под капотом резервуар для жидкости сцепления в вашем VW Jetta. Это простая регулировка и недорогая, но она может сэкономить вам большие деньги в долгосрочной перспективе. Если резервуар треснул, это может быть утечка, а также попадание воздуха в гидравлическую систему. Замените его, и ваше сцепление должно вернуться в нормальное состояние.

    Отрегулируйте трос сцепления, если он есть в вашем VW Jetta. Для этого поднимите руку, надавите и удерживайте саморегулировку троса. После того, как вы прокачаете сцепление несколько раз, сцепление отрегулируется.

    Замените трос сцепления VW Jetta на тот, который вы регулируете вручную, вместо того, чтобы полагаться на стандартный саморегулирующийся трос. Таким образом, вы можете отрегулировать сцепление по своему усмотрению.

    Прокачайте гидравлическую систему, чтобы избавиться от пузырьков воздуха, которые могут повлиять на высоту сцепления.Чтобы прокачать систему, найдите рабочий цилиндр под автомобилем. Рабочий цилиндр имеет винт для выпуска воздуха с шестигранной головкой на 8 или 11 мм. Попросите кого-нибудь прокачать педаль сцепления по вашей просьбе, чтобы прокачать систему после удаления прокачного винта.

     Как отрегулировать сцепление в VW Beetle

    Проверьте уровень жидкости сцепления в VW Beetle. Если уровень низкий, это может повлиять на работу сцепления. Доливка жидкости — один из самых простых способов отрегулировать сцепление VW Beetle.Вы найдете резервуар, расположенный за запасным колесом. Если уровень жидкости снова снижается, следует посмотреть, нет ли утечки в бачке, и при необходимости заменить его.

    Отрегулируйте педаль сцепления VW Beetle, повернув регулировочную ручку в салоне VW Beetle. Проверьте педаль, чтобы увидеть, нравится ли вам, где педаль входит в зацепление. Вы можете отрегулировать его в любом направлении — либо выше, чтобы педаль срабатывала ближе к верху, либо ниже, чтобы она срабатывала ближе к полу.

    Домкратим заднюю часть VW Beetle, снимаем левое заднее колесо и ищем корпус трансмиссии. К корпусу прикреплен трос сцепления и гайка для троса. Поверните эту гайку, чтобы отрегулировать сцепление, и проверьте результаты.

     Как отрегулировать сцепление на VW Jetta 1996 года

    Найдите механизм регулировки сцепления в моторном отсеке автомобиля.

    Сдвиньте фиксирующую ленту вниз к верхней части защитного кожуха механизма.

    Сожмите механизм регулировки и зацепите лямки за выступы, выступающие сбоку.

    Нажмите на педаль сцепления, пока кто-то другой тянет трос сцепления, следя за тем, чтобы механизм регулировки оставался сжатым.

    Отсоедините ремни механизма блокировки и несколько раз нажмите на педаль сцепления, пока не будет достигнуто хорошее натяжение.

    Почему характеристики сцепления имеют значение

    Хотите узнать, как работают сцепления и как они могут улучшить характеристики вашего мотоцикла? В этой статье мы углубимся в механику системы сцепления и в то, как замена и модернизация различных компонентов может улучшить производительность и ваш опыт вождения.

    Владение и управление мотоциклом любого типа доставляет огромное удовольствие, но также требует внимательного отношения к обслуживанию, а также неограниченных возможностей модификации мотоцикла и его рабочих частей. Одним из ключевых элементов в основе двигателя является система сцепления, которая по множеству причин важнее, чем просто передача мощности. Помимо своей основной работы по подаче мощности на трансмиссию, сцепление в любом мотоцикле может изменить все характеристики машины, а также опыт водителя.Вы максимизировали свое время на двух колесах? Давайте обсудим, почему производительность сцепления должна быть на первом месте перед вашей следующей поездкой.

    Сцепление — это ключевой компонент мотоцикла, регулирующий мощность двигателя на заднюю шину — Дин Уилсон — Предоставлено Rockstar Energy Husqvarna Factory Racing, Саймон Кадби

    Объяснение соединения муфты

    По своей основной функции сцепление является основой передачи мощности от коленчатого вала мотоцикла к трансмиссии.Со всей этой механической ответственностью возникает важность внутренних компонентов системы и состояния износа. В конце концов, связь водителя с характеристиками и производительностью машины во многом зависит от компонентов сцепления. От улицы до грязи такие вещи, как контроль срыва, тяга, импульс, передача мощности и многое другое, можно улучшить и контролировать с помощью множества доступных дополнительных компонентов. Но как это работает?

    Начиная с вытягивания рычага сцепления, происходит последовательность событий, которая передает мощность двигателя на трансмиссию, при этом конечной остановкой является заднее колесо.Будь то тросовая или гидравлическая система, пружины сцепления являются первым действием для снятия или приложения давления к фрикционным дискам внутри корзины, опосредуя выходной сигнал коленчатого вала в систему трансмиссии и трансмиссию через внутреннюю ступицу, нажимной диск и корзину сцепления. При нажатии на рычаг давление внутри сбрасывается и фрикционные диски не включаются. Когда рычаг отпускается, сцепление начинает работать за счет сцепления нажимного диска с пакетом сцепления, увеличивая трение между фрикционными дисками и дисками, тем самым поворачивая центральную ступицу и передавая крутящий момент на трансмиссию.Затем он проходит через шестерни к промежуточному валу, через цепь и звездочки и, наконец, через заднее колесо и шину. Как бы то ни было, состояние износа и тип компонентов внутри являются неотъемлемой частью ощущения и производительности. Когда приходит время ремонтировать или обслуживать сцепление вашего мотоцикла, выбор уровня замены сцепления или системы, которую вы выберете, зависит от потребностей и ожиданий водителя.

    Узнайте больше о том, как работает сцепление, здесь:

    От фрикционных дисков до полных узлов сцепления ценность каждого компонента может быть найдена в различных формах.Фрикционные диски и ведущие пластины являются наиболее важными рабочими контактными точками трения, в то время как варианты различных жесткостей пружин и комбинаций систем могут определять, как модулируется передача мощности. Помимо пакетов фрикционов, такие компоненты, как корзины сцепления, ступицы, нажимные диски и втулки корзины, могут обеспечить дополнительные характеристики охлаждения масла, предотвращения износа, регулирования мощности и опций в соответствии с вашими вкусами и потребностями.

    Все части сцепления работают вместе, позволяя водителю регулировать передачу мощности на заднее колесо.

    Преимущества сцепления

    Некоторые преимущества правильно работающей системы сцепления сводятся к чувству сцепления, включению мощности и дополнительному крутящему моменту и тяге. Гонщики, у которых сцепление находится в наилучшем рабочем состоянии, не почувствуют проскальзывания или потери мощности при воздействии нагрузки на систему, получат удовольствие от ощущения рычага, которое является модульным и соответствует зацеплению пластин, а также получат преимущества эффективной передачи мощности. к заднему колесу. Дополнительные преимущества охлаждения/циркуляции масла в модернизированных системах также могут повлиять на срок службы сцепления, его долговечность и температуру двигателя.Конечно, обычное техническое обслуживание, такое как замена масла, регулировка тросов и проверка пластин, являются ключом к долговечности системы. Выбор различных деталей при обслуживании создаст различные преимущества, которые ищет гонщик.

    Компоненты заготовки Rekluse работают вместе, чтобы прокачивать больше масла через сцепление, увеличивая срок службы и снижая рабочие температуры.

    Продукты Rekluse и система ручного сцепления

    Для тех, кто предпочитает стандартное ручное сцепление, в зависимости от ваших предпочтений, производительности и спроса, у Rekluse есть несколько вариантов.Компоненты Core Manual, пакеты сцепления TorqDrive и комбинация Core Manual TorqDrive могут обеспечить различные уровни производительности с различными характеристиками в соответствии с потребностями гонщика.

    На самом базовом уровне замена пакета сцепления в стандартной системе вдохнет новую жизнь в ваш мотоцикл. Вводя больше фрикционных дисков во всемирно известные пакеты сцепления TorqDrive Rekluse , они могут значительно улучшить рабочие характеристики и увеличить крутящий момент до 25% по сравнению со стандартным, давая водителю больше привода и ускорения.В большинстве случаев втулки корзины Rekluse подходят к стандартной корзине сцепления, продлевая срок ее службы и сохраняя плавность модуляции, сохраняя при этом стандартную крышку сцепления. Добавление компонентов Core Manual представляет конструкцию заготовки для внутренней ступицы, прижимной пластины и более легкий общий вес, что обеспечивает превосходную надежность и срок службы системы, а также улучшает поток масла в системе. Дополнительные фрикционные диски обеспечивают больший крутящий момент на заднем колесе, а общее снижение веса и увеличение расхода масла обеспечивают такие преимущества, как более длительный срок службы и улучшенное сцепление.

    TorqDrive Clutch Pack обеспечивает высокопроизводительное ручное сцепление в пределах занимаемой площади сцепления OEM

    Сочетая все это вместе во флагманской системе ручного сцепления Rekluse, комплект Core Manual TorqDrive используется ведущими заводскими гоночными командами по всему миру и был выбором сцепления для недавних чемпионов, таких как Аарон Плессинджер (2018 250 West SX / MX Champion). ) и Дилан Феррандис (чемпион 250 SX 2019 года). Такие опции, как изменение жесткости пружины, повышают настраиваемость системы, предлагая ощущение стандартного или более легкого, чем стандартное, в зависимости от требований гонщика.Как упоминалось ранее, подключение к источнику питания, дополнительный крутящий момент, улучшенная способность охлаждения масла и уверенность в качестве продукта — все это дополнительные преимущества этих систем. В то время как ручная конфигурация — это то, к чему привыкли многие гонщики, возможность сделать систему сцепления вашего мотоцикла автоматической — это совершенно другой вариант изменения характеристик езды, подачи мощности и многого другого, и даже Monster Energy доверяет ему на самом высоком уровне. / Yamalube / Гоночная команда Star Racing Yamaha за сезон 2019 года.Финиш Дилана Феррандиса со счетом 1: 1 со сцеплением Rekluse RadiusCX на Redbud стал высшим свидетельством эффективности автоматического сцепления.

    Core Manual TorqDrive — это лучшее ручное сцепление Rekluse, объединяющее технологии Core и TorqDrive в одном пакете. Проверьте это здесь

    Опции автоматического сцепления

    Для райдеров, которые хотят выбрать конфигурацию с автоматическим сцеплением, есть много (иногда неожиданных) преимуществ.Запатентованная технология Rekluse EXP устраняет возможность остановки мотоцикла, а центробежная сила автоматически включает и выключает пакет сцепления в зависимости от числа оборотов в минуту. Помимо этого, опытные гонщики могут увидеть такие преимущества, как повышенный импульс в поворотах, и по-прежнему использовать рычаг сцепления, как всегда.

    Диск EXP — это деталь, обеспечивающая автоматическую работу сцепления.

    Как начинающие, так и продвинутые гонщики часто обнаруживают, что меньшее использование сцепления может облегчить езду и снизить общую утомляемость.С дополнительными вариантами пружины и клина, характеристики настройки и мощности этой системы EXP открыты для предпочтений гонщика. Рычаг сцепления по-прежнему работает, как и всегда, и эта система позволяет водителю дольше наслаждаться поездкой за счет меньшего умственного и физического напряжения. Выгода? Более длительные и беззаботные поездки приравниваются к более счастливым гонщикам.

    Rekluse предлагает три различных варианта пакетов автомобильных сцеплений, каждый из которых имеет разный уровень производительности и модификации. Начиная с системы RadiusX , в этом предложении продукта используются стандартная корзина, ступица и нажимной диск, но добавляется диск автоматического сцепления Rekluse EXP и фрикционные диски TorqDrive, что обеспечивает высокие рабочие характеристики и конфигурацию автоматического сцепления.Пакет Core EXP 3.0 , добавляющий технологию Core, включает в себя сердечник из заготовки Rekluse, их автоматическое сцепление EXP и использует ваши стандартные фрикционные диски. Система Rekluse RadiusCX , завершающая все в самой высокопроизводительной установке автоматического сцепления на рынке, сочетает технологии Core, EXP и TorqDrive в готовой к гонкам конфигурации, которая предлагает все вышеупомянутые преимущества дополнительного масляного охлаждения и снижения веса и уровень автоматического сцепления, которому никогда не было равных.

    Star Racing Yamaha использовала RadiusCX на протяжении всего сезона мотокросса Lucas Oil Pro 2019 года. Узнайте от гонщика и команды, почему они решили использовать автоматические сцепления:

    Срок службы двигателя/сцепления и нагрев

    При любом уровне внедорожного мотоцикла требования вождения при различных уровнях квалификации и условиях могут со временем привести к стрессу и нагрузке на машину в целом. Естественно, передача мощности на основе трения внутри системы сцепления является источником тепла двигателя.Тепло является важным фактором износа сцепления, а износ сцепления — это потеря мощности и проскальзывание от коленчатого вала к трансмиссии из-за избыточного тепла в сцеплении. Возможность снизить рабочую температуру масла может повысить производительность, а также увеличить срок службы как системы сцепления, так и всего двигателя.

    Технология Rekluse Core предназначена для оптимизации потока масла через сцепление

    Благодаря дополнительным преимуществам как фрикционных дисков TorqDrive, так и внутренних компонентов заготовки рабочие температуры снижаются, а циркуляция масла улучшается благодаря конструкции и функциям.Физический износ продлевается с помощью этих обработанных заготовок, и все вышеупомянутые черты характеристик мотоцикла зависят от тепла и напрямую передаются водителю, поэтому держите его в прохладе, и ваш мотоцикл будет вам благодарен!

    Как и любой страстный гонщик, поддерживать максимальную производительность своего мотоцикла для бездорожья — лучший способ обеспечить наилучшие впечатления.

    Добавить комментарий

    Ваш адрес email не будет опубликован.
