Замена датчика Холла ВАЗ-2109 (инжектор, карбюратор) своими руками

Технологии не стоят на месте, и все время на рынок выходят новые решения, обладающие улучшенными характеристиками, нежели их предшественники. Датчик Холла не является исключением. Это устройство пришло на замену старым приборам, которые выдавали большие погрешности. В данной статье мы рассмотрим процесс поиска неисправностей и пути решения возникших проблем. Замена датчика Холла ВАЗ-2109 – это несложно.

В этом вы убедитесь по прочтению статьи.

Где располагается датчик

На машинах ВАЗ семейства 2109 рассматриваемое устройство отвечает за соединение и размыкание контактной группы. Сигнал, поступающий на датчик, преобразуется в электрическую форму. Посредством коммутатора он переходит к катушке зажигания, где уже генерируется искра.

В карбюраторных автомобилях прибор установлен на распределителе зажигания под защитным экраном. Фиксация датчика выполнена к специальной пластине при помощи двух болтов. Иногда используются заклепки. Все зависит от разновидности распределителя.

Основные симптомы неисправностей

При неисправности этого узла в «девятке» могут наблюдаться следующие проблемы:

1. Невозможно завести двигатель.
2. Сбои в работе ДВС в разных условиях. Замечаются рывки, и нет плавности хода.
3. Двигатель не способен работать на холостых оборотах.
4. Мотор глохнет по непонятным причинам.
5. Снижение мощности силового агрегата.

Все вышеперечисленные симптомы сигнализируют о поломке датчика Холла.

Читайте также: Дует холодный воздух из печки ВАЗ-2109

Поиск и устранение поломок

Чтобы определить неисправность на карбюраторном двигателе, понадобится точно узнать, что причиной всех проблем является рассматриваемое устройство. Соответственно, нужно провести проверку датчика.

Это можно сделать несколькими способами:

1. Самый примитивный метод – это установка нового элемента вместо старого устройства. Если все симптомы пропадут, тогда можно считать, что проблема решена. В ином случае искать поломку нужно в иных узлах системы зажигания.
2. При помощи тестера проверьте напряжение на выходе. Если устройство рабочее, значения будут находиться в диапазоне от 0,4 до 11 В.
3. Можно провести имитацию работы системы. Для этого вынимается колодка с тремя штекерами, включается зажигание, замыкается провод 3 и 6. Наличие искры говорит о том, что устройство вышло из строя.

Если тестера под рукой нет, тогда можно применить следующий способ проверки:

1. Подключите вывод катушки к свече.
2. Резьбовую часть свечи нужно присоединить к массе.
3. Снимите каретку с датчиком и подключите разъем.
4. Включите зажигание.
5. Отверткой проведите рядом с прибором. Если появилась искра на свече – все работает правильно.

Если вы определили поломку регулятора, понадобится замена датчика на ВАЗ-2109.

Пошаговый процесс замены устройства

Перед тем как начинать замену – подготовьте стандартный набор инструментов.

Изначально снимите трамблер с узла допоборудования и можно приступать к замене:

1. В первую очередь отключите АКБ (снимите минусовую клемму).
2. Отсоедините бронепровода от трамблера и снимите шланг с вакуум-корректора.
3. Вытяните газовый трос и уберите его.
4. Открутите гайку кронштейна, которая фиксирует провода. Этот элемент нужно снять со шпильки и сместить в сторону для удобства.
5. На корпусе привода вспомогательных узлов и трамблере сделайте метку в виде прямой линии, чтобы при сборке выставить правильный момент зажигания.
6. Отключите колодку с проводами.
7. Выньте заглушку из картера сцепления, отверткой проверните маховик, чтобы поршень первого цилиндра находился в положении ВМТ.
8. Открутите две гайки крепления и снимите трамблер.

Замена датчика проводится следующим образом:

1. Открутите крышку трамблера.
2. Снимите бегунок – для этого нужно немного потянуть его вверх.
3. Следующим шагом демонтируйте пылезащитную крышку.
4. Открутите крепежный болт и достаньте штекер.
5. Открутите болты, фиксирующие опорную пластину датчика.
6. После выкрутки фиксирующих болтов вакуум-корректора и демонтажа стопорного кольца нужно снять корректор и тягу.
7. Разжав зажим, достаньте провода.
8. Снимите крепежную пластину, открутите болты фиксации и замените неисправный датчик.

Читайте также: Ремонт печки на ВАЗ-2109

После проделывания вышеизложенных шагов по замене датчика сборка конструкции проводится в обратном порядке.

Подводя итог статьи, отметим, что мы рассмотрели общий принцип работы датчика Холла на ВАЗ-2109. На основании вышеизложенной информации вы сможете диагностировать неисправности с этим узлом в автомобиле и при необходимости произвести замену устройства. Если вам кажется, что вы обладаете недостаточным опытом в проведении подобных работ, тогда мы рекомендуем вам обратиться к специалисту.

Страница не найдена

ИНН

Название компании

Краткое наименование

КПП

ОГРН

Юридический адрес

opf full

Уже работаете с нами? Нет, я новый клиентДа, уже работаем? Если Вы когда-нибудь совершали заказы у нас, то обязательно выберите «Да, уже работаем»

Адрес доставки ? Если у Вас несколько адресов, то укажите основной (с большим кол-вом доставок)

Телефон для связи

Контактное лицо

E-mail ? Будет использоваться для обратной связи и как логин для входа в Личный кабинет

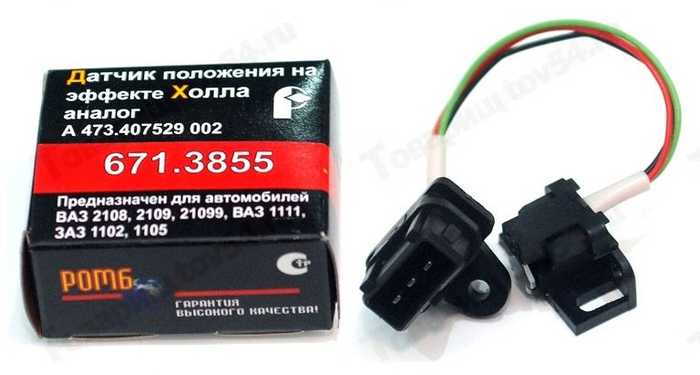

Проверка датчика Холла ВАЗ 2108, 2109, 21099

Датчик холла устанавливается в распределителе зажигания автомобилей ВАЗ 2108, 2109, 21099. Он предназначен для определения момента искрообразования в системе зажигания автомобиля (аналог контактов в контактной системе зажигания).

При выходе из строя датчика Холла двигатель автомобиля либо не запустится совсем, либо будет пускаться и глохнуть. При возникновении подобных проблем с двигателем автомобиля следует провести проверку датчика Холла.

Проверка датчика Холла

Провести проверку можно не снимая его с трамблера. Для ее проведения понадобится вольтметр или подобный прибор с режимом вольтметра и пара булавок.

— Протыкаем булавками изоляцию зеленого и бело-черного провода в соединительной колодке датчика

Бело-черный провод — масса, зеленый — импульс на коммутатор.

— Подключаем выводы вольтметра к булавкам

— Включаем зажигание автомобиля

— Медленно вращаем коленчатый вал двигателя

Вращать можно отверткой за шлицы маховика в лючке на картере сцепления.

— Следим за показаниями вольтметра

При вращении коленчатого вала и бегунка трамблера соответственно, показания вольтметра должны попеременно падать почти до нуля (0,4 В) и подниматься до величины напряжения в ботовой сети или несколько ниже (9-12 В). Если все так и происходит – датчик Холла исправен и следует искать неисправность где-то еще.

Проверка датчика Холла при помощи вольтметра

Примечания и дополнения

Если нет вольтметра, можно заменить датчик Холла заведомо исправным и оценить работу двигателя уже с ним. Для этого придется снимать, разбирать-собирать трамблер что более трудоемко.

— Отсоединять колодку проводов от датчика Холла желательно при выключенном зажигании иначе возможен его выход из строя.

Еще статьи по системе зажигания автомобилей ВАЗ 2108, 2109, 21099

— Признаки неисправности датчика Холла

— Неисправности трамблера автомобилей ВАЗ 2108, 2109, 21099

— Проверка бесконтактной системы зажигания автомобилей ВАЗ 2108, 2109, 21099

— Установка момента опережения зажигания на автомобилях ВАЗ 2108, 2109, 21099

— Проверка вакуумного регулятора опережения зажигания на автомобилях ВАЗ 2108, 2109, 21099

— Проверка высоковольтных проводов автомобилей ВАЗ 2108, 2109, 21099

Трамблёр ВАЗ — 2110 , трамблёр 40.

3706 просмотров 7 485 Google+

На автомобиле ВАЗ – 2110 (2108; 2109) устанавливается трамблёр 40.3706 или 40.3706-1. Трамблёр ВАЗ — 2110 приводится во вращение непосредственно распредвалом и состоит из центробежного и вакуумного регулятора угла опережения зажигания, датчика импульсов на основе эффекта Холла и крышки распределителя с бегунком.

Датчик Холла.

Основным узлом трамблёра ВАЗ — 2110 является датчик Холла. Работа датчика Холла заключается в следующем. Если через полупроводник, находящийся в магнитном поле пропустить ток, то на гранях перпендикулярных току и магнитному потоку появится ЭДС, которое пропадает при отсутствии магнитного потока. В трамблёре датчик расположен на подвижной пластине и имеет две части разделённые между собой прорезью.

С одной стороны прорези находится полупроводник с усилителем сигнала и стабилизатором напряжения, а с другой постоянный магнит создающий магнитное поле. В прорезь датчика проходит шторка, имеющая 4 прорези и закреплённая на валу трамблёра. При вращении вала шторка вращается. При нахождении прорези шторки в прорези датчика его полупроводник попадает в магнитное поле постоянного магнита и на нём появляется ЭДС, которая проходит через усилитель и открывает силовой транзистор датчика.При прохождении мимо датчика зубца шторки, последний отгораживает постоянный магнит от полупроводника, что приводит шунтированию магнитного поля и ЭДС на полупроводнике пропадает, что ведёт к закрытию транзистора и пропаданию напряжения на управляющем выводе датчика.

Корректировка зажигания.

При работе двигателя на разных режимах необходимо изменять момент искрообразования в цилиндре. Так как время горения смеси при постоянном составе не меняется, а скорость движения поршня при увеличении оборотов увеличивается. При увеличении скорости необходимо подать высокое напряжение на свечу зажигания раньше, что бы полное сгорание смеси произошло в момент прохождения поршнем верхней мёртвой точки. Если искрообразование произойдёт раньше этого момента, то максимальное давление газов будет давить поршень вниз до прохождения им верхней мёртвой точки, препятствуя его подъёму. С другой стороны если поршень пройдёт верхнюю мёртвую точку, то сгорание рабочей смеси будет проходить в большем объёме и давление газов уменьшится.

Для корректировки угла опережения, при изменении скорости вращения коленвала трамблёр ВАЗ-2110, оснащён центробежным регулятором обыкновенной конструкции. Он состоит из двух грузиков, которые расположены на осях, закреплённых на ведущей пластине вала. Ведущая и ведомая пластина соединены между собой пружинами разной жёсткости. При вращении в зависимости от оборотов на грузики действует центробежная сила тем больше чем выше число оборотов двигателя. Под действием центробежной силы грузики стремятся повернуться вокруг оси, на которой они установлены поворачивая своим плечом ведомую пластину. Поворот последней зависит от усилия пружин, жёсткость которых преодолевается. Чем выше центробежная сила, тем сильней растянутся пружины и соответственно повернётся пластина, на валу которой устанавливается шторка датчика Холла и бегунок распределителя.

При работе двигателя с постоянной частотой вращения и открытии или закрытии дроссельной заслонки происходит изменение состава рабочей смеси. При этом изменяется время необходимое для полного сгорания смеси. Так обеднённая смесь сгорает значительно быстрей обогащённой смеси. Это так же требует внесения корректировки в величину угла опережения зажигания. Для этой цели в трамблёре применяется вакуумный октанкорректор, соединённый трубкой с впускным коллектором.

Вакуумный актанкорректор состоит из двух крышек, мембраны, пружины и тяги. Мембрана образует две полости, одна из которых соединяется с впускным коллектором, а вторая с атмосферой. При открытии дроссельной заслонки разряжение во впускном коллекторе увеличивается и передаётся по трубке к камере вакуумного корректора. Под действием разряжения мембрана прогибается, преодолевая упругость пружины и перемещает закрепленную к ней тягу. Тяга, соединённая с подвижной пластиной на которой крепится датчик Холла, перемещает ее, изменяя тем самым положение датчика. При закрытие дроссельной заслонки разряжение снижается и под действием пружины происходит возврат мембраны и соответственно датчика в исходное положение.
Корпус трамблёра ВАЗ — 2110 имеет три уха с прорезями для крепления к двигателю. Прорези позволяют настроить оптимальный момент зажигания для конкретного двигателя. Сделать это можно при помощи стробоскопа, но при этом надо учитывать, что данный метод не принимает во внимание качество бензина. Самым надёжным является регулировка на слух. На прямой, горизонтальной, ровной дороге автомобиль разгоняется до 40 км/ч, после чего на включенной четвёртой передаче производится резкое нажатие на педаль газа. При этом должен последовать разгон автомобиля и небольшой, непродолжительный металлический звон. При плохом разгоне и отсутствие звона, необходимо повернуть корпус трамблёра от себя на два деления, после чего повторить процедуру. При появление значительного стука, вернуть трамблёр назад на одно деление.

admin 04/08/2011 «Если Вы заметили ошибку в тексте, пожалуйста выделите это место мышкой и нажмите CTRL+ENTER» «Если статья была Вам полезна, поделитесь ссылкой на неё в соцсетях»

признаки неисправности и порядок действий

Датчики есть в разных системах автомобилей и созданы они для того, чтобы сообщать электронной системе управления двигателем об изменении параметров работы.

В системе зажигания тоже присутствует чувствительный элемент, называемый датчиком Холла.

Для чего нужен

Датчик Холла применяется для определения углового положения коленчатого и распределительного валов двигателя. Встречается это устройство в таких автомобилях как AUDI, Volkswagen Golf и Passat, BMW, Suzuki, Opel, оснащённых бесконтактной системой зажигания.

В устаревшей контактной системе зажигания этот элемент применяется в качестве составной части трамблера (распределителя зажигания).

То есть, такая деталь есть в любом современном автомобиле, включая и многие проверенные годами модели, например, ВАЗ («2108», «2109», «1111») и  ГАЗ-24-10. В соответствии с показаниями этого прибора подаётся ток на свечи зажигания в цилиндрах.

Как работает

Принцип работы датчика Холла основан на эффекте увеличения напряжения в поперечном сечении проводника, помещённого в магнитное поле. В момент зажигания изменяется электродвижущая сила, что заставляет датчик-распределитель посылать сигналы на коммутатор и свечи зажигания.

Современный датчик Холла представляет собой устройство, улавливающее изменение магнитного поля при вращении распределительного вала. Для того, чтобы сенсор сработал, нужно определённое значение магнитной индукции. В таком виде как сейчас это устройство существует с 1980-х годов. В российской технике импульсный датчик применяется начиная с ВАЗ-2105.

Каким образом это происходит? На валу прерывателя-распределителя установлена специальная пластинка, имеющая вид короны. Особенность пластины – наличие прорезей (обычно их количество совпадает  с числом цилиндров в двигателе). В самом датчике распредвала установлен постоянный магнит.

В начале вращения  распределительного вала металлические лопатки  пересекают пространство около датчика, что порождает импульс тока, направленного к катушке зажигания, где оно преобразуется в более высокое и вызывает искрообразование на свечах, которые поджигают топливовоздушную смесь. С ростом числа оборотов распредвала растёт и частота импульсов от датчика, это обеспечивает соблюдение нормального цикла работы ДВС.

Явление, описанное выше, было открыто физиком Эдвином Холлом задолго до появления серийных автомобилей, но успешно применяется в автомобилестроении и сейчас. Это очень надёжная деталь, которая выходит из строя обычно из-за накопления на нём пыли и грязи.

Датчик положения распредвала имеет три контакта, один из которых связан с «массой», второй соединён с плюсовым проводом АКБ, а третий — с коммутатором системы зажигания.

Признаки неисправности датчика Холла

На неисправность датчика распределителя зажигания обычно указывают такие признаки:

• двигатель заводится дольше обычного либо совсем не заводится;
• резко изменяется число оборотов коленчатого вала, мотор работает рывками, в том числе и на холостом ходу;
• двигатель самопроизвольно останавливается, глохнет.

Как проверить

Есть несколько способов проверки датчика Холла, основанных на принципе его работы и доступных для применения в условиях личного гаража.

Видео — проверка системы зажигания с датчиком Холла:

Во-первых, можно взять полностью исправный прибор с другого автомобиля и поставить в свой. Если мотор после этого работает лучше, методом исключения можно предположить, что ваш датчик Холла неисправен.

Во-вторых, можно снять датчик с машины и подключить к нему мультиметр таким образом, чтобы плюсовой контакт тестера был подключён к сигнальному выходу датчика, а минусовой – к общему. Диапазон измерения напряжения задаётся в пределах  12 вольт. У исправного датчика тестер покажет значение не более 11 вольт.

Третий способ наиболее достоверен и выполняется при помощи самодельного индикатора напряжения из светодиода и последовательно соединенного резистора на 1 кОм, который подключается на место датчика Холла, имитируя его работу.

Можно сделать ещё проще: снять колодку проводов с датчика, включить зажигание и соединить между собой третий и шестой выходы. Если в результате появилась искра, то  устройство неисправно.

Как быть, если под рукой не оказалось мультиметра? Можно проверить прибор, применив следующий алгоритм действий:

1. Снимите жгут проводов трамблера.
2. Возьмите старый компьютерный вентилятор из системного блока (кулер процессора).
3. У кулера есть два провода белый и красный). Подсоедините их к колодке датчика в трамблере. Если всё хорошо, при включении зажигания вентилятор будет крутиться.  Этот метод аналогичен способу проверки датчика зажигания при помощи светодиода, о котором говорилось выше.  Такая проверка может указать на другие уязвимости системы зажигания, помимо распределителя.

Видео — как проверить датчик Холла с помощью компьютерного вентилятора:

На автомобилях серии ВАЗ при отсутствии каких-либо приборов можно поступить иначе. Достаньте одну из свечей зажигания и положите её на мотор. Включите зажигание и проверьте есть ли ток на катушке. Отсоедините центральный провод распределителя зажигания и подведите его к главному тормозному цилиндру между патрубками тормозов.

Далее отдельно взятым куском провода соедините центральный контакт трамблера с минусовой клеммой автомобильного аккумулятора. Если при этом видна искра между тормозным цилиндром и подведённым к нему проводом распределителя, значит, датчик Холла отслужил свой срок.

Самостоятельная замена датчика

При замене датчика зажигания алгоритм действий может отличаться в зависимости от того, на каком автомобиле выполняется операция. Для примера мы разберём ситуацию с выходом из строя датчика Холла на  ВАЗ-2108.

Для того, чтобы добраться до вышедшего из строя элемента, понадобятся плоская и крестовидная отвёртки, а также пассатижи. С помощью этого простого набора инструментов нужно снять с автомобиля распределитель зажигания, внутри которого расположен датчик Холла. Пошаговый алгоритм выглядит так:

• отсоединяется минусовой провод аккумулятора;
• снимаются высоковольтные провода с крышки распределителя зажигания;
• отсоедините шланг вакуум-корректора;
• снимите трамблер, открутив удерживающие его гайки.
• выставьте метку газораспределительного механизма относительно положения коленчатого вала;
• разберите трамблер, вытащите из него вал;
• снимите с трамблера клеммы датчика Холла и сам датчик.

Как искать неисправности в системе зажигания

При проверке датчика Холла и других компонентов системы зажигания на исправность нужно чётко представлять последовательность своих действий и их возможные результаты. Главное помнить одно важнейшее правило: неисправности нужно искать по цепочке от аккумулятора и до катушки зажигания.

Видео — устройство, позволяющее проверить работу датчика Холла:

Первым делом проверяются аккумуляторная батарея и генератор, для чего подойдёт стандартный мультиметр. Затем нужно посмотреть в каком состоянии находятся предохранители в центральном коммутаторе, уделив особое внимание тем, которые носят номера 13, 21, 25, 27, 28 и 32.

Потом сделайте визуальный осмотр проводов и их соединений, контактов, разъёмов, штекеров.

В процессе этой работы большинство неисправностей может устранить даже автомобилист, не имеющий ни малейших навыков механика. В последнюю очередь проверяются датчик Холла и катушка зажигания.

Если разрядился аккумулятор в машине что делать в первую очередь и на что следует обратить внимание.

Когда заметили грыжу на шине можно ли продолжать ездить в этом случае.

Зачем нужен лонжерон в автомобиле https://voditeliauto.ru/poleznaya-informaciya/to-i-remont/lonzheron-avtomobilya.html  и почему его повреждение очень опасно.

Видео — как проверить датчик Холла:

Датчик дроссельной заслонки ВАЗ-2110: признаки неисправности, устройство, принцип действия, советы по устранению поломки

Назначение дроссельной заслонки не менялось с момента появления автомобиля. Прежде всего, он отвечает за образование топливно-воздушной смеси. В то же время его структура кардинально изменилась за последние несколько десятилетий. Это не просто подвижная перегородка в карбюраторе, ограничивающая поток бензина, а скорее сложное устройство, работающее в постоянной взаимосвязи с электронным блоком управления.Осуществляется с помощью датчика дроссельной заслонки (ДПЗ). Этот узел имеется на всех автомобилях с инжекторными двигателями, включая «десятку». Устройство, характеристики и основные симптомы датчика дроссельной заслонки ВАЗ-2110 рассматриваются ниже.

Устройство и принцип работы дроссельной заслонки

Устройство предназначено для регулирования подачи воздуха в двигатель и обеспечивает его работу на холостом ходу. Узел является конструктивно законченным элементом. Расположен между воздушным фильтром и впускным коллектором и состоит из следующих компонентов:

1. Алюминиевый корпус с розеткой.
2. Штуцер адсорбера.
3. Датчик положения дроссельной заслонки ВАЗ 2110 (ДПС).
4. Штуцер картера картера
5. Регулятор холостого хода.
6. Сектор управления дроссельной заслонкой, с механизмом крепления троса.
7. Регулировка нагрева входного и выходного дросселя.
8. Дроссель.

Вкратце принцип работы ДУ заключается в следующем. Воздух, проходя через фильтр и ДМРВ, попадает в сопло дроссельной заслонки, а затем через открытый клапан — в цилиндры двигателя.Точнее, в одном из них, в том, где происходит такт впуска. Дроссельная заслонка соединена с педалью «газа» тросиком, поэтому водитель регулирует подачу воздуха. Однако только от этого машина быстрее не поедет. Рабочая смесь — это не только воздух, но и бензин, который нагнетается в цилиндры. Чтобы компьютер подал в форсунки больше топлива, необходимо нажать на педаль газа и преобразовать ее в электрический сигнал. Для этого и установлен в форсунке ВАЗ-2110 датчик дроссельной заслонки.О нем подробнее чуть позже, а пока давайте рассмотрим работу узла в целом.

Педаль газа отпущена, заслонка закрыта и двигатель глохнет. Однако он продолжает работать, если, конечно, включить зажигание. Это связано с холостым ходом датчика. Через него подается минимальное количество воздуха, необходимое для стабильной работы двигателя. Связь с адсорбером позволяет «десятке» соответствовать стандарту Евро-3. Подогреватель штуцера дроссельной заслонки, подключите его к системе охлаждения двигателя.Циркуляция антифриза помогает избежать наледи на поверхности кузова в морозную погоду.

Устройство и принцип работы датчика дроссельной заслонки

Контроллер без преувеличения можно назвать ключевым элементом узла. Благодаря ему подбирается оптимальный состав рабочей смеси. Многие параметры двигателя напрямую зависят от правильной работы ДПС. Первыми признаками неисправности датчика дроссельной заслонки ВАЗ-2110 станет значительное ухудшение характеристик силового агрегата на всех режимах работы.Это в конечном итоге скажется на его ресурсе.

Проект

Несмотря на свою важность, датчик довольно простой. Это обычный потенциометр, другими словами — переменное сопротивление. Как и любой другой элемент этого типа, датчик имеет три контакта. Два фиксированных подключаются к плюсу блока управления и «массе» бортовой сети, а сигнал на ЭБУ снимается с «бегунка».

Родные десятки датчиков, то есть те, что установлены на заводе, являются контактными.У них есть специальный резистивный слой, по которому перемещается третий контакт потенциометра. Несмотря на то, что это отложение очень стойкое, оно часто становится одной из причин неисправности датчика положения дроссельной заслонки ВАЗ-2110.

Принцип работы

Подвижный контакт датчика расположен на одной оси с дроссельной заслонкой. Сектор управления соединен тросом и тягами с педалью газа автомобиля. Таким образом, каждое нажатие на педаль акселератора приводит не только к повороту закрылка на определенный угол, но и к перемещению подвижного контакта по резистивному покрытию.В результате изменяется сопротивление потенциометра и, как следствие, напряжение на соответствующем выходе блока управления. ЭБУ увеличивает количество топлива, подаваемого в цилиндры. И произойдет это одновременно с открытием дроссельной заслонки. Оба события синхронизированы по времени, и в цилиндры подается оптимальная на данный момент смесь. Поэтому любая неисправность датчика дроссельной заслонки ВАЗ-2110 приводит к обеднению или обогащению состава, что делает поездку мягко говоря дискомфортной.

Возможные неисправности

Датчик контактного типа достаточно надежен и по задумке проектировщиков должен прослужить не менее 50 000 км. Это в идеале при средних условиях эксплуатации. На практике он часто терпит неудачу, не пройдя половину заложенного ресурса. Как и любой механик, контроллер очень требователен к различным зазорам, частоте и скорости движения ползунка. Ситуация осложняется сложностью диагностики. Основные признаки неисправности датчика дроссельной заслонки ВАЗ-2110 очень похожи на поломку многих других узлов автомобиля.Однако симптомы повреждения TPS могут быть следующими:

• ухудшение динамических характеристик двигателя;
• рывков на интенсивном наборе скорости;
• остановка двигателя при переключении передач;
• «Провалы» при резком нажатии на педаль газа.

Как уже отмечалось, слабым местом ТПС является механический подвижный контакт. Ползунок резистора, двигаясь по резистивному слою, повреждает его. Тонкое покрытие просто протирается, контакт ухудшается, что затрудняет дальнейшую работу автомобиля.Кроме того, может сломаться сам подвижный контакт. В этом случае двигатель практически не реагирует на педаль газа.

В любом случае ДПС ремонту не подлежит, и восстанавливать нет смысла. Цена датчика не превышает 300 рублей. Правда, в первую очередь нужно убедиться, что он бракованный.

Проверка датчика

Контроллер — это электронный элемент, и вы можете убедиться, что он работает только со специальными устройствами. Поэтому перед проверкой датчика дроссельной заслонки ВАЗ 2110 необходимо приобрести хотя бы минимальные навыки использования мультиметра.Это не так уж и сложно, тем более что нужно знать всего два режима: измерение сопротивления и напряжения.

Итак, для проверки напряжения ДПС

1. Щупы мультиметра, без снятия колодок, для измерения напряжения между «массой» и подвижным контактом потенциометра при закрытой дроссельной заслонке.
2. Показания прибора не должны сильно отличаться от 0,7 В.
3. Теперь нужно нажать на педаль до упора.
4. Напряжение должно быть выше 4 В.
5. Выключите зажигание.

Если хотя бы в одном случае показания мультиметра не соответствуют норме, это верный признак неисправности датчика дроссельной заслонки ВАЗ 2110.

Напряжение может быть в пределах номинальных значений. Это означает, что резистивный элемент исправен, но между покрытием и подвижным контактом может не быть контакта. Определяется измерением сопротивления. Необходимо снять с датчика проволочную колодку, а на центральном и любом из крайних контактов стать щупами мультиметра.Слегка нажмите на педаль акселератора. Показания прибора должны меняться без рывков и пропадания. Для большей информации стоит использовать указательное устройство.

Как избавиться от движущихся частей

Если выяснилось, что ДТП неисправен, то желательно не экономить и при установке бесконтактного датчика. Его основным элементом является датчик Холла, очень надежный, совсем без движущихся частей. Он точно регистрирует все изменения магнитного поля по мере изменения угла дроссельной заслонки и передает данные в свою электронную схему.При замене датчика не нужно вносить никаких изменений в конструкцию. Достаточно просто демонтировать старый и установить новый ТЭЦ.

Процедура замены датчика

Для работы вам понадобится отвертка среднего размера. Последовательность действий следующая:

1. Отсоединить от блока датчиков с проводами.
2. Удалите два крепежных винта.
3. Снимите датчик.
4. Заменить прокладку из пеноматериала.
5. Поставил новый датчик.
6. Подключите электрический блок.

Таким образом, самостоятельная замена ДПС не проблема, хотя есть одно «но». Датчик проверяется бортовым компьютером автомобиля. В случае неисправности срабатывает «Чек двигатель». Так что даже после установки нового TPS сигнализация не погаснет. Придется снять клемму аккумулятора на 15 минут или сбросить ошибку другим доступным способом.

Не работает кнопка электрического стеклоподъемника ВАЗ-2110

Если в машине перестало работать стекло, то вождение на этом транспортном средстве может превратиться в кошмар.Открытое окно в зимнюю стужу или закрытое в летнюю жару — однозначно сомнительное удовольствие. Но вы можете исправить это сами.

Все стеклоподъемники на ВАЗ-2110 управляются группой кнопок, расположенных рядом с рычагом стояночного тормоза. Это неудобно как во время езды, так и для устранения неисправностей. Поэтому первым делом нужно сузить поиск. Для этого проведите небольшой тест и проверьте работу всех четырех кнопок. По результатам такой диагностики будут выбраны методы устранения неполадок.

Если не все окна ВАЗ-2110

1. Начать надо с самого простого. В монтажном блоке, который находится под рулем автомобиля, нужно найти предохранитель номер F5, расположенный в верхнем ряду пятым по счету слева. Он отвечает за работу электродвигателей. Его номинал составляет 30 А. Необходимо проверить, установлен ли требуемый предохранитель и что он исправен. Если это не так, его необходимо заменить. После этого вы можете проверить работу окон.
2. Если предохранитель исправен, то неисправность, скорее всего, кроется в дефекте проводки от монтажного блока до кнопок электрического стеклоподъемника. Для этого прозвоните все кабели.
3. Следующим вариантом неисправности в работе всех электростеклоподъемников автомобиля может стать выход из строя всех кнопок. Хотя это маловероятно, лучше всего это проверить, заменив весь блок кнопок заведомо исправным.
4. Последний вариант, как ни банально, но его тоже можно проверить. Необходимо помнить, что электродвигатели стеклоподъемников в ВАЗ-2110 приводятся в действие только при вставленном и повернутом в первое положение ключах зажигания.

Если одна кнопка не работает окошко

1. Опять же, начнем с самого простого. Необходимо извлечь всю группу кнопок. Затем следует еще раз проверить работоспособность каждого из них и вспомнить те, которые работают в штатном режиме. Это необходимо для того, чтобы провести тест. Следующим шагом будет снятие блока проводов с неработающих и любых работающих механизмов. Провода от рабочей кнопки нужно подключить к тесту.

   После этого проверяем ее работу, нажимая. Если стекло не реагирует на манипуляции, неисправна кнопка электрического стеклоподъемника. Его следует заменить.

2. Если предыдущий тест показал, что кнопка электрического стеклоподъемника работает, следующим шагом будет проверка проводки. Для этого потребуется автомобильный тестер. С его помощью нужно проверить все кабели, а затем визуально оценить их состояние. Вы также должны проверить все контакты и соединения на целостность, грязь, окисление или другие повреждения.
3. Если ни один из двух вышеперечисленных способов не помог, то это означает только одно — не работает электродвигатель стеклоподъемника. В этом случае его следует заменить.

Датчик температуры масла в двигателе ВАЗ 2110. Как проверить датчик температуры охлаждающей жидкости и выявить неисправность

— это основные элементы общей системы, которая отвечает за стабильную работу силового агрегата, оснащенного системой впрыска топлива. Форсунки «Десятки» собирают информацию о состоянии определенных деталей двигателя и отправляют ее в электронный блок управления двигателем (ЭБУ), который после анализа всех данных регулирует работу силового агрегата.

Собственно, вы спросите, почему такие трудности? Причина в том, что инжекторный мотор ВАЗ 2110 намного эффективнее карбюраторного собрата. Больше мощности, меньше расхода топлива, стабильная работа, высокая надежность — все это характерно для «десятки» с хорошей электроникой. А неисправность одного или нескольких датчиков обязательно приводит к выходу из строя двигателя или его нестабильной работе. Сегодня мы подробно расскажем о датчиках форсунок ВАЗ 2110 , от которых зависит нормальная работа мотора.

Датчик массового расхода ВАЗ 2110

Датчик воздуха ВАЗ 2110 или датчик массового расхода воздуха расположен между кожухом воздушного фильтра и резиновым соплом. Собственно, под капотом десятки найти нетрудно, так как датчик воздуха расположен на самом видном месте. На фото сборки он выглядит так.

Датчик воздуха измеряет количество прошедшего воздуха, тем самым оценивая его объем. Сразу скажу датчик расхода воздуха очень чувствительный и может выводить даже немного пыли или повышенная влажность.Это стоит учитывать при снятии или замене.

Принцип действия датчика воздуха ВАЗ-2110 следующий — внутри ТЭНы, которые охлаждаются потоком проходящего воздуха. Чем больше энергии уходит на нагрев этих элементов, тем больший объем воздуха проходит мимо. Таким образом, датчик и рассчитывает массовый расход топлива.

Некорректная работа массового расхода форсунки ВАЗ 2110 обычно приводит к увеличению расхода топлива, падению мощности, нестабильной работе и плохому запуску.Из-за этого датчика двигатель может просто заглохнуть на холостом ходу. Причина проста, электронный блок управления двигателем, принимая неверные данные с датчика воздуха, начинает подавать неверные команды для образования рабочей смеси. Смесь воздуха и бензина, которая горит в цилиндрах мотора, может быть очень обогащенной или очень обедненной, что приводит к ненормальной работе узла силы впрыска.

ВАЗ 2110 датчик положения дроссельной заслонки

Датчик положения дроссельной заслонки Форсунка ВАЗ 2110 расположена непосредственно на дроссельном узле.Предлагаем для наглядности фото, на которых датчик видно без труда.

Этот датчик реагирует на нажатие водителем педали газа, подавая сигнал на электронный блок управления, тем самым увеличивая количество топлива, впрыскиваемого через форсунки. То есть, чем резче вы нажимаете на педаль газа, тем больше топлива будет впрыскиваться в двигатель. Датчик положения дроссельной заслонки достаточно надежен, так как механически связан с осью клапана.

Определить неисправность этого датчика можно с помощью обычного тестера, который должен показывать изменение напряжения при нажатии на педаль газа.При закрытой заслонке выходное напряжение обычно составляет от 0,3 до 0,7 Вт. При нажатии на газ «в пол» напряжение возрастает до 4 Вт. Неисправность датчика иногда можно определить без каких-либо тестеров, допустим, если при разгоне машина начинает двигаться рывками или происходит нештатный сбой, то проблема самая большая. скорее всего в датчике положения дроссельной заслонки.

Датчик температуры охлаждающей жидкости ВАЗ 2110

Датчик температуры форсунки ВАЗ 2110 выполняет две основные функции — при перегреве мотора включает вентилятор радиатора охлаждения, а в случае холодного запуска двигателя дает команду на обогащение рабочей смеси, что не быть моторчиком на морозе.В карбюраторных двигателях эта особенность реализуется за счет так называемой «пробы», которая открывает заслонку для увеличения подачи воздуха. При неисправности датчика температуры начинаются проблемы с запуском холодного двигателя и перегревается блок перегрева, если вентилятор не включается во время. Так вот этот датчик ВАЗ 2110 очень важен для стабильной работы двигателя Фото датчик Next —

Принцип работы датчика температуры охлаждающей жидкости следующий — при изменении температуры начинает меняться электрическое сопротивление.Чем ниже сопротивление, тем выше температура. Проверить работоспособность датчика можно с помощью термометра, емкости с горячей / холодной водой и обычного электрического щупа. Конкурентный датчик температуры Показывает примерно следующие значения —

• При температуре 100 градусов сопротивление 180 Ом
• При температуре 80 градусов сопротивление 330 Ом
• При температуре 60 градусов сопротивление 670 Ом
• При температуре 30 градусов сопротивление 2240 Ом
• При температуре 10 градусов сопротивление 5670 Ом

Найдите датчик температуры охлаждающей жидкости под капотом форсунки ВАЗ.2110 Можно между двигателем и кожухом воздушного фильтра, он ввинчен во впускной патрубок системы охлаждения.

Датчик детонации ВАЗ 2110

Датчик детонации форсунки ВАЗ 2110 расположен на блоке цилиндров. Задача этого устройства — передать сигнал ЭБУ о детонации. Электронный блок управления в соответствии с программными алгоритмами перестраивает работу двигателя (изменяет угол опережения зажигания) для уменьшения негативного воздействия детонации.Изначально на ВАЗ 2110 был установлен резонансный датчик (пьезоэлектрический), но затем более совершенный широкополосный (пьезокерамический). Фото обоих типов датчиков ниже.

На самом деле, чем сильнее детонация, тем сильнее датчик отображает напряжение переменного тока на ЭБУ. Проверить работоспособность этого датчика есть возможность, достаточно просто, достаточно постучать по сердцевине датчика. В этом случае к выходам датчика необходимо подключить тестер, который должен фиксировать скачки напряжения.

Датчик кислорода или лямбда-зонд ВАЗ 2110

Датчик кислорода форсунки ВАЗ 2110 или лямбда-зонд установлен на выпускном коллекторе. Задача прибора — отслеживать состав выхлопных газов и наличие в них кислорода. Эта информация помогает электронному блоку управления (ECU) регулировать состав рабочей смеси, это помогает не только более эффективно сжигать топливо, но и улучшать экологичность выхлопа. При использовании съеденного бензина датчик кислорода неисправен.Фото сенсора Далее.

Выход из строя датчика приводит к увеличению расхода топлива и увеличению выбросов. Самое интересное, что при наличии катализатора выхлопных газов в системе выхлопных газов кислородных датчиков или лямбда-зондов уже два. Второй — для каталитического нейтрализатора, он помогает сделать автомобиль еще более экологически чистым.

Датчик скорости ВАЗ 2110

Датчик частоты вращения форсунки ВАЗ 2110 установлен на коробке передач, точнее на выходном валу спидометра.Если датчик неисправен, это может привести к тому, что автомобиль в некоторых случаях может болеть на холостом ходу. Когда стрелка спирометра начинает ненормально (подпрыгивает) двигаться по панели приборов, она должна вас предупредить. Ведь это может указывать на неисправность датчика скорости. Сам датчик выглядит следующим образом, смотрите фото.

Принцип работы Датчика Скорости «Десятки» основан на эффекте Холла, при вращении коробки передач датчик передает импульсный сигнал.Чем выше скорость вращения, тем выше частота импульсного сигнала. Таким образом измеряется скорость автомобиля. На ВАЗ-2110 устанавливались датчики двух типов, один имеет квадратную соединительную колодку, другой круглый.

Датчик коленвала ВАЗ 2110

Датчик положения коленчатого вала Форсунка ВАЗ 2110 достаточно важна, так как без нее запуск двигателя невозможен. Любая неисправность приводит в ступор ЭБУ «десятки» или «мозги» двигателя. Датчик отслеживает положение распределительного вала (а значит, и поршней в цилиндрах) в режиме реального времени и позволяет заставить свечи зажигания работать вовремя.На свечу поступает сигнал от модуля зажигания, что наступает верхняя точка сжатия в цилиндре и пора «зажечь» искру. Сам датчик схематично выглядит как на этой картинке —

Это небольшой электромагнит, который фиксирует положение зубчатого шкива, который вращается рядом. На шкиве 58 зубьев, создающих электромагнитные возмущения. Собственно для инжекторного двигателя это главный и самый главный датчик.

Датчик фазораспределения ВАЗ 2110

Фазовый датчик фазы впрыска ВАЗ 2110 устанавливался далеко не на всех «десятках» двигателей.Изначально их ставили на 16-ти клапанные. Потом, когда в нашей стране ужесточили экологические нормы, этот датчик стал появляться на всех форсунках, даже на 8-клапанных. Принцип работы этого датчика в определении положения распредвала, а значит, и получении информации о положении впускных клапанов. Эта информация необходима для своевременного впрыска топливными форсунками в определенный цилиндр. Выход из строя датчика приводит к обогащению рабочей смеси и нестабильной работе двигателя.Этот датчик установлен в верхней части двигателя GBC. Изображение датчика фаз газораспределения ВАЗ 2110 ниже.

Хочу отметить, что данная статья будет полезна не только владельцам ВАЗ десятого семейства, но и счастливым обладателям других инжекторных машин. В конце концов, принципы работы агрегатов силы впрыска во многом схожи, особенно для датчиков.

Как известно, датчик охлаждающей жидкости представляет собой разновидность термистора, сопротивление которого изменяется в зависимости от температуры.На ВАЗ 2110 датчик температуры охлаждающей жидкости заворачивают в специальную насадку охлаждающей жидкости и ставят на головку блока цилиндров.

Устройство, уведомляющее водителя о перегреве

В городах огромное количество автомобилей. Основная проблема — наличие машин в тот момент, когда негде их разместить.
Иногда возникает ситуация, когда машину приходится выезжать на улицу. В солнечные жаркие дни эта проблема может быть очень опасной.
При длительном воздействии солнечной радиации автомобиль нагревается до такой степени, что не выдерживает работы двигателя.В некоторых случаях дополнительные системы охлаждения просто не справляются с повышенными температурами.
Сообщить об этой ситуации водителю необходимо. Только он может устранить эту проблему.
Эти индикаторы информируют водителей транспортных средств о повышенном риске перегрева двигателя с помощью прибора и датчика.

Примечание. Автомобиль ВАЗ 2110 не исключение. В нем используется датчик охлаждающей жидкости, который показывает степень перегрева на приборной панели.

Замена датчика

Стоит отметить, что в процессе производства этот автомобиль своего производства не отличался надежностью, и этот элемент конструкции мог сломаться в любой момент.Многие проблемы возникают с заменой этого оборудования.
Необходимо четко выполнять действия, чтобы машина продолжала радовать еще несколько лет.

Демонтаж старого устройства

Первым делом в автомобиле ВАЗ 2110 необходимо произвести процедуру вывода старого, испорченного устройства.
Для этого вам понадобится:

• Перед тем, как демонтировать датчик, следует позаботиться о его пустоте. Для этого сливаем остатки охлаждающей жидкости в специальный резервуар.
• Чтобы не было лишних проблем, его следует разобрать.
• Доступ к датчику открыт. Необходимо снять защиту — чехол из резины.

Примечание. Чтобы не возникло проблем с установкой нового устройства, следует обратить внимание на расположение маркировочных знаков на корпусе изделия. Они понадобятся для установки нового устройства.

• Последним шагом будет простое снятие датчика.Лучше всего использовать гаечный ключ с цифрой «21».

Слив охлаждающей жидкости — процесс особый

Проблема может возникнуть со сливом охлаждающей жидкости.
В автомобилях ВАЗ 2110 этот процесс очень специфичен и требует определенных навыков:

• Первым делом жидкость от.
• Второй этап подразумевает слив жидкости из двигателя.

Для слива жидкости из радиатора необходимо:

• Двигатель имеет собственную защиту.Он фиксируется четырьмя застежками. Их необходимо удалить с помощью гаечного ключа.
• Перед тем, как слить жидкость, необходимо ее растопить. В машине есть печка. Регулятор подачи тепла установлен в самом горячем положении (справа от водителя). Кран на устройстве открывается.

Примечание. Следующий этап остается спорным. Некоторые утверждают, что необходимо снимать крышку расширительного бачка, т. К. В открытом положении велика вероятность излишних брызг во время слива антифриза.Другие считают, что крышку можно оставить в закрытом положении.

• Под радиатором установлена ​​емкость для сбора жидкости.
• На самом радиаторе есть специальная крышка, выполняющая роль пробок. Он используется для удержания жидкости внутри.
  Его следует откручивать постепенно и медленно. В противном случае можно залить генератор жидкостью.
• После процедуры необходимо подождать 10 минут.

После успешного слива охлаждающей жидкости из радиатора жидкость из двигателя следует слить.
Использует не менее особый подход:

• Берем пустой контейнер больших объемов, и устанавливаем под двигатель.
• Пробка слива жидкости находится под модулем зажигания. Его можно разобрать. Откручиваем пробку.

• Выждав 10 минут, заглушка устанавливается на прежнее место. Этот этап можно пропустить, так как он призван уберечь от потери деталей.
• Обязательно после слива жидкости необходимо очистить поверхности сливных отверстий чистой тряпкой.

Модуль демонтажный

Для демонтажа модуля зажигания, для большего удобства слива охлаждающей жидкости из двигателя следует выполнить несколько нескользящих движений:

• На аккуме есть клемма с минусовым индикатором. Его надо удалить. Идеально гаечный ключ с цифровой цифрой «10».
• Двигатель ВАЗ 2110 имеет специальную декоративную накладку. Его следует удалить.
  Крышка маслосборника отвинчивается, пластиковая накладка снимается.Этот процесс актуален для двигателей 1.6.
  В двигателях 1.5 — отсутствует.
• Далее извлекается системой с помощью провода.
• A высоковольтные провода извлечены из модуля зажигания.
• Крепление картера двигателя откручивается ключом с номером 13.
• Ключ с цифрой «17» ослабляет крепление модуля.
• Модуль аккуратно прикрывается от машины.
• Остается открутить отверткой модуль из крепления.

Для установки модуля зажигания на прежнее место после слива охлаждающей жидкости необходимо:

• Подключить к модулю высоковольтные провода согласно схеме. Это указано на самом модуле.
• Провода и клеммы очищены, для лучшей передачи Заряд.
• Монтаж осуществляется так же, как и демонтаж, только начинать с самого конца. Установлен модуль, зажимающий ключ «17», затем ключ «13» и т. Д.
• Клемма АКБ присоединяется.Запускается тест двигателя.

Датчик установлен на место

После снятия датчика охлаждающей жидкости необходимо отремонтировать, очистить или заменить прибор. По окончании замены датчика его следует установить на прежнее место.
Этот процесс ничем не отличается от способа демонтажа, только действия следует выполнять в обратном порядке.

Примечание. Обязательно запомните маркировку датчика.
Если есть желание улучшить работу нового датчика, на место крепления следует нанести специальный герметик.Это поможет снизить воздействие тепла на двигатель.

После нанесения герметика и установки датчика в нужное место следует произвести заливку охлаждающей жидкости в его бак. После закрытия крышки на жидкости, заполненной датчиком, производится пробный запуск двигателя автомобиля.

Примечание. Следует внимательно осмотреть датчик, его соединения, крепления и другие детали. Это может произойти, и жидкость бесследно исчезнет, ​​доставив водителю массу опасений.

Чек

Неотъемлемой частью процесса монтажа / демонтажа датчика температуры охлаждающей жидкости является проверка его рабочих характеристик.
Для выполнения этой цели необходимо использовать некоторые дополнительные устройства и инструменты:

• Устройство омметра. Некоторые водители называют это мультиметром.
• Датчик температуры с показателями более 100 градусов Цельсия (термометр, термометр и т. Д.).
• Цистерна или контейнер, не подверженный термической активности 0.6 литров.

Некоторые водители часто путают датчик температуры охлаждающей жидкости со стрелочным датчиком температуры охлаждающей жидкости. Здесь следует быть предельно внимательным.
Омметр имеет два выходных провода с клеммами. Их следует установить на корпус датчика и на выходной разъем датчика.
Основными показателями исправности являются следующие параметры:

• Температура (измеряется в градусах по шкале Цельсия).
• Сопротивление датчика (измеряется в ОМ).

Указатели температуры должны соответствовать показателям работающего прибора.
Для начала следует уточнить температурные показатели:

• 30 градусов по шкале Цельсия.
• 50 градусов по шкале Цельсия.
• 70 градусов по шкале Цельсия.
• 90 градусов по шкале Цельсия.
• 110 градусов по шкале Цельсия.

Эти данные должны соответствовать следующим показателям мультиметра:

• 1350 — 1880 Ом.
• 585-820 Ом.
• 280 — 390 Ом.
• 155 — 196 Ом.
• 87 — 109 Ом.

Где купить новый датчик

Приобретение датчика осуществляется путем обращения в магазины, предоставляющие их на автомобили отечественного производства. Цена на них может быть разной.
Зависит от места покупки / продажи и ряда других показателей.
Особое внимание следует уделять утечкам жидкости.Если в момент запуска двигателя охлаждающая жидкость продолжает охлаждаться через соединительные отверстия, следует использовать термостойкий герметик.

Примечание. Альтернативой герметику может стать медная шайба, которая поможет изготовить детали механизма и убережет драйвер от протечек.

Также стоит обратить внимание на измерение напряжения. После окончания этой процедуры следует выключить зажигание автомобиля.

Некоторые секреты, которые нужно знать

После проведения данных процедур необходимо довести уровень остывшей жидкости до максимального.Не уменьшайте этот показатель и не превышайте его.
От точного уровня жидкости зависит полноценная и качественная работа датчиков и всего автомобиля.
Знание основного датчика неисправности может быть очень полезно при его ремонте или замене. При возникновении неисправностей этого устройства автомобиль может получить так называемую проблему контроля холода.

Примечание. При возникновении проблем в этой части автомобиля может увеличиваться расход топлива, что крайне нежелательно при нормальной эксплуатации транспортного средства.

Часто проблемы с неисправностями случаются из-за поломки самого датчика.Причиной его неисправности может стать электропроводка автомобиля.
Одно из удачных условий использования датчика — постоянный контроль за состоянием проводки автомобиля.
Датчики указывают на работу двигателя, выпуск топлива, его экономию. В случае проблем с фиксацией датчика (поломка термостата) датчик может выдавать слишком низкие температуры.
В случае удаления или неисправности термостата, датчик и двигатель выдадут минимальную температуру.Низкий уровень температуры приведет к отклонениям от нормального рабочего процесса двигателя.
Эта видео-инструкция во всем поможет грамотно.

В процессе работы также рекомендуется использовать фотоматериалы и другие наглядные пособия: карты, схемы и др. Заменить датчик своими руками легко и просто, а представленная выше инструкция не поможет ошибки.
Цена на замену датчика в автосервисах у специалистов высока, а зачем, если все можно сделать самому?

Иногда на трассе приходится видеть такую ​​картину: стоит машина с поднятым капотом, из моторного отсека парочка поднимается, а вокруг машины бегает автомобилист, иногда пассажиры машин с ней.

Ситуация, на самом деле, по сути достаточно банальна. Причин может быть только две — в автомобиле вышел из строя датчик температуры двигателя или водитель посмотрел резкое повышение его температуры. В результате произошел перегрев мотора, охлаждающая жидкость превысила точку кипения и превратилась в пар, драйвер для снижения температурного режима открыл крышку радиатора, и через это отверстие пар стал выходить под давлением. Также это чревато ожогами при пошаговом открытии крышки радиатора у неопытного автомобилиста.

Как предотвратить возможность возникновения такой ситуации? Первое — быть внимательным в движении и следить за показаниями приборов, а также следить за состоянием датчика температуры ВАЗ 2110, чтобы он не вышел из строя.

Что такое датчик температуры

Это электронное устройство представляет собой обычный термистор, т.е. резистор, изменяющий параметры своего сопротивления в зависимости от режима температуры окружающей среды. Такой датчик температуры ВАЗ 2110, цена которого относительно невысока, встроен в патрубок на головке блока цилиндров, по которому отводится охлаждающая жидкость.

Основное назначение датчика температуры двигателя — контроль температурного режима системы охлаждения автомобиля и в случае повышения температурных параметров до критических значений — формирование командного электрического импульса на запуск системы охлаждения вентиляции. Ведь обогащение топливных смесей напрямую связано с температурным режимом работы энергоустановки. Прослеживается такая логическая цепочка — чем ниже температурный диапазон мотора, тем более обогащенное топливо поступает в систему впрыска (карбюратор) автомобиля.

Неисправности датчика температуры «Десятки»

Датчик температуры считается достаточно надежным элементом. автомобильная система. К основным дефектам можно отнести следующие неисправности:

• потеря контакта между компонентами во внутренних полостях изделия;
• проводных дефектов изоляции возле прибора свободно висящий трос акселератора.

При выходе из строя устройства наблюдается несанкционированное включение изделия на мотор, температурный режим которого не превышен и как следствие — затруднения при запуске двигателя и повышенный расход топлива.

Принцип действия датчика температуры охлаждающей жидкости

Термистор, который размещен внутри изделия, характеризуется как электронное устройство с так называемым «отрицательным показателем температурного режима», т.е. при нагревании сопротивление устройства уменьшается и, соответственно, при охлаждении, увеличивается.

Повышенный режим значений температуры до 130 ° С снижает сопротивление изделия в пределах 70 Ом + 2%, а пониженный предел при температуре -40 ° С увеличивает сопротивление до 107 кОм ± 2% .

Контроллер-детектор пропускает напряжение датчика температуры 5 В через постоянное сопротивление, находящееся внутри него. Значения температуры охладителя жидкости контроллер определяет разность потенциалов на термодатчике с сопротивлением переменного типа. На охлажденном моторе напряжение высокое, а на нагретом — низкое.

При эксплуатации такого устройства, как датчик температуры, инжектор ВАЗ 2110, следует помнить, что температура охлаждающей жидкости оказывает существенное влияние на многие характеристики, которые подлежат контролю управления.

Замена датчика температуры охлаждающей жидкости

В автомобиле ВАЗ десятой модели замена датчика температуры не представляет большой проблемы. Порядок замены:

1. Отсоедините отрицательный провод от соответствующей клеммы автомобильного аккумулятора.
2. Перетаскиваем охладитель жидкости с радиатора автомобиля.
3. Демонтируем воздушный фильтр для удобства при производстве ремонтных работ.
4. Прижимаем хомут из пластика, удерживающий распаянный блок от датчика температуры.
5. Демонтируем изделие с корнем системы охлаждения.
6. Установку изделия производить в обратной последовательности.

Автомобильный датчик температуры ВАЗ «Десятки» желательно использовать согласно заводской номенклатуре кодов запчастей. Это обеспечит правильное нанесение этого продукта.

Главная »Датчики» Что контролирует датчик температуры и другие регуляторы охлаждения на ВАЗ 2110?

Отечественные «десятки» оснащены электронной системой управления двигателем, позволяющей обеспечить корректную работу двигателя на основе показаний различных контроллеров.Одним из таких считается датчик температуры ВАЗ 2110. Подробнее об этом устройстве, принципе его работы, а также о диагностике и замене вы можете узнать из этой статьи.

Чтобы форсунки, как и другие элементы ВАЗ 2110 схемы форсунок 16 или 8 клапанов работали в штатном режиме, ЭСУД считывал показания со многих устройств. На первый взгляд может показаться, что датчик охлаждающей жидкости не особо важен для «десятки» двигателя, но это не так.Поскольку устройства включены, где есть указатели и какие функции они выполняют — для начала предлагаем ознакомиться с ответами на эти вопросы.

Расположение, функции и принцип действия

Датчик температуры охлаждающей жидкости представляет собой электронное устройство, по сути, это полупроводниковый резистор с отрицательным коэффициентом. Сопротивление регулятора изменяется в зависимости от состояния окружающей среды. Устройство предназначено для контроля температуры при циркуляции расходных материалов в системе охлаждения ВАЗ 2110 с последующей передачей полученных данных на приборную панель.Кроме того, это устройство также отвечает за дополнительный запуск вентилятора. В ВАЗ 2110 Дзуз стоит во главе BC Motor. Многие автолюбители сбиты с толку, называя его датчик включения вентилятора ВАЗ 2110, но это неверно.

Конструкция контроллера охлаждающей жидкости на ВАЗ 2110 довольно проста. Чем сильнее будет температурное воздействие на устройство, тем меньше будет его сопротивление. Принцип работы заключается в передаче сигнала от устройства на блок ECD, который на основании этих данных регулирует подачу горючей смеси в цилиндры силового агрегата.До того момента, пока мотор не прогреется, в цилиндры будет поступать более обогащенная горючая смесь.

Способы проверки работоспособности

Диагностировать регулятор температуры антифриза можно несколькими способами — визуально и с помощью тестера. Перед тем, как вооружиться мультиметром, следует внимательно осмотреть корпус устройства. Если есть следы коррозии, отложений или повреждений, это говорит о том, что регулятор необходимо заменить.

Что касается поверки мультиметра, то эта процедура выглядит следующим образом:

1. Сначала следует снять прибор, для этого нужно просто найти место установки, выключить питание и открутить прибор.Далее вам понадобится емкость, в которую должен наливаться хладагент.
2. Следующим шагом будет нагрев емкости после того, как вы поместите в нее DPET. Но перед этим его следует подключить к тестеру обуви. Учтите, что при диагностике обязательно нужно знать уровень температуры нагрева жидкости, это даст возможность определить работоспособность контроллера. Емкость нагревается, и вам нужно будет сравнить полученные показатели с теми, что указаны в таблице.Сама таблица представлена ​​ниже.
3. В случае, если уровень температуры не соответствует номинальному значению сопротивления или наоборот, это указывает на неисправность устройства. Слишком высокий уровень Сигнал датчика температуры охлаждающей жидкости тоже говорит о его поломке. Бывают случаи, что проблему, когда значения выше оптимальных, можно решить очисткой поверхности устройства, но такие меры обычно помогают, если отклонение показателей незначительное (автор видео о самостоятельной диагностике Дж — устройство канала и ремонт автомобиля).

Возможные неисправности и способы их устранения

Автовладелец может сообщить следующие симптомы о выходе из строя ДР

1. Качество выхлопных газов слишком низкое, что связано с нарушением работы горючей смеси в цилиндры.
2. Повышен расход топлива, причем ощутимо.
3. Возникли проблемы в работе силового агрегата. Может снизиться динамика автомобиля, ухудшится и мощность двигателя в целом.
4. На приборке могут появиться комбинации ошибок, а ЭБУ может послать сигнал на щит о необходимости проверить работоспособность мотора.
5. Силовой агрегат стал работать тяжелее.

При обнаружении первых признаков многие автомобилисты сразу загоняют свои машины в гараж или сотню для смены контроллера. На практике симптомы проблемы Джоп часто связаны с повреждением электрочашек и плохим контактом устройства с бортовой сетью автомобиля.Поэтому, если вы столкнулись с подобной проблемой, в первую очередь рекомендуем проверить состояние проводки.

Фотогалерея «Диагностика Джухт»

1. DPE, подключенный к мультиметру, в антифризе 2. Температурная зависимость (слева) сопротивления (справа)

Инструкция по замене контроллера

Замена регулятора выглядит так:

1. Во-первых, клеммы отключены от АКБ. Из радиаторного устройства должна слиться вся охлаждающая жидкость.
2. Далее необходимо отключить проводку от устройства, для этого нужно просто отсоединить вилку. Для большего удобства снятия можно демонтировать воздушный фильтр.
3. После этого контроллер разбирается, для этого его необходимо открутить. Процедура отзыва осуществляется с помощью гаечного ключа. Аппарат вышел из строя, вынимается из отверстия выхлопного шланга.
4. Что касается установки, то в этом случае процедура будет выглядеть аналогично, только в обратном порядке. При установке нового устройства не забудьте поменять уплотнительное кольцо.При установке контроллера следует максимально рулить и подключать к нему проводку. Теперь остается только залить обратно антифриз и подключить аккумулятор, после чего можно будет проверить работоспособность Дж.

Замена ДТВС

Снятие ДВТ в ВАЗ 2110

Датчик температуры салона ВАЗ 2110 служит для контроля температурных параметров в автомобиле. Этот контроллер также является передатчиком, связанным с ECM. В холодное время контроллер воздуха ВАЗ передает информацию на ЭБУ, что способствует оптимальной циркуляции воздушного потока по кабине автомобиля.Как и в предыдущем случае, неисправность устройства может быть связана с проблемами в работе электрочашек, поэтому не лишним будет проверить и проводку, если не включается контроллер.

Для замены датчика температуры воздуха в салоне необходимо выполнить следующие действия:

1. Машину нужно поставить на стояночный тормоз. Отсоедините аккумулятор.
2. Плоской отверткой нужно сдвинуть корпус устройства с места установки.
3. Сначала снимается верхняя часть ДТВС, это позволит обеспечить более удобный демонтаж контроллера.Когда устройство демонтируется с зажимов, действуйте аккуратно, ведь еще нужно отключить его от проводки (два разъема). Сначала отключается проводка, затем извлекается сам DTVS.
4. Что касается установки, то эта процедура выглядит аналогично, только в обратном порядке. После установки необходимо провести диагностику работоспособности устройства.

Загрузка …

Видео «Визуальная инструкция по диагностике и ремонту ДТВС»

Как диагностировать и ремонтировать ДТВС в ВАЗ 2110 — наглядная инструкция по выполнению этой задачи подробно описана в видео ниже (автор видеоканал 190шева).

avtoklema.com.

Проверка датчика температуры охлаждающей жидкости

Если вентилятор радиатора не включается, то одной из причин этого недуга может быть датчик температуры охлаждающей жидкости (DPET). Не торопитесь сразу менять, сначала попробуйте проверить Дж, тем более что несложно сделать самому.

Дж находится на впускном патрубке системы охлаждения в потоке охлаждающей жидкости (охлаждающей жидкости) двигателя. Внутри датчика находится термистор с «отрицательным температурным коэффициентом» — при нагревании его сопротивление уменьшается, а при низкой температуре дает высокое сопротивление.

Параметры датчика температуры охлаждающей жидкости. Артикул 423.3828, является аналогом датчиков 23.3828 и 405213. Каталожный номер 2112-3851010

• — Номинальное напряжение, В 3,4 (± 0,3)
• — Сопротивление при 15 ° С, ОМ 4033 … 4838
• — сопротивление при 128 ° C, ом 76,7 … 85,1
• — выходное напряжение при 15 ° C,% 92,1 … 93,3
• — выходное напряжение при 128 ° C,% 18,1 … 19,7
• — размер под ключ S19
• — резьба М3 / 8 ‘
• — Масса, кг 0,044

Контроллер (ЭБУ) подает на датчик температуры охлаждающей жидкости напряжение 5 В через резистор с постоянным сопротивлением внутри контроллера.Контроллер температуры охладителя рассчитывает падение напряжения на датчике с переменным сопротивлением.

Doodle

Частично слейте охлаждающую жидкость;

Выключив зажигание, отсоединить разъем датчика;

Ключ «на 19» повернуть датчик температуры охлаждающей жидкости;

Снимите датчик вместе с уплотнительным кольцом.

Check Drain

Подсоедините «минусовый» датчик вольтметра к «массовому» двигателю. При включении зажигания измеряем напряжение напряжения на выходе и колодках жгута проводов (обозначение выводов нанесено на ручку жгута проводов).Выходное напряжение должно быть не менее 12 В. Если напряжение не идет на блок или оно меньше 12В, то, возможно, разрядился аккумулятор, либо неисправна силовая цепь или ЭБУ.

По окончании измерения напряжения выключите зажигание.

Способ 2: Мультиметр выставляем в режим вольтметра, омметр с пределом измерения от 100 до 10к. Также вам понадобится термометр с пределом изменения не менее 100 ° C, либо заменить его цифровым мультиметром с режимом термометра.

Опускаем ДПЭ в емкость 0,5 л с охлаждающей жидкостью и прогреваем. Контроль температуры по термометру. Измеряем сопротивление датчика при разных температурах. Либо заливаем бак кипятка, погружаем рабочую часть датчика и записываем показания прибора при температуре около 100 ° С. По мере охлаждения воды измеряем сопротивление датчика при температуре 90, 80, 70. ° С и др. Сравните результаты с табличными:

Температура охлаждающей жидкости, ° С	Сопротивление датчика температуры охлаждающей жидкости, Ом
100	177
90	241
80	332
70	467
60	667
50	973
45	1188
40	1459
35	1802
30	2238
25	2796
20	3520
15	4450
10	5670
5	7280
0	9420

Теперь вы знаете, как проверить Джу, но что делать, если этот метод не решил проблемы с системой охлаждения двигателя (содой)? Тогда научитесь проверять СОД.

vazikov.ru.

Датчик температуры охлаждающей жидкости ВАЗ 2110, 2114

Полноценная работа двигателя зависит от множества факторов, в частности от прилегающего к нему хорошего состояния. Чтобы мотор не перегревался, нужно постоянно следить за системой охлаждения. Основную функцию в нем выполняет датчик температуры охлаждающей жидкости двигателя.

Основные функции системы охлаждения двигателя

Двигатель во время работы достигает критических температур, которые не могут выйти из строя в автомобиле.Чтобы подобных казусов не случилось, нужно снять с его деталей лишнее тепло. Эта функция обеспечивает систему охлаждения, которая также:

• Ускоряет нагрев двигателя до рабочей температуры.
• Подогревает воздух в салоне.
• Охлаждение выхлопных газов.
• Система холодной смазки.

Система охлаждения бывает трех типов:

• Жидкостная — охлаждение происходит за счет жидкостей (тосол, антифриз, вода).
• Воздух — охлаждение происходит за счет продувки воздухом.
• Комбинированный — смешанный тип.

Большинство автомобилей, в том числе ВАЗ, оснащены системой жидкостного охлаждения с применением Тосола. В его состав входят:

• Радиатор с вентилятором.
• Радиатор печки.
• Рубашки охлаждающие.
• Водяной насос.
• Расширительный бак.
• Присоединительные форсунки.
• Датчик температуры охлаждающей жидкости ВАЗ 2110.

Охлаждающая жидкость течет в системе двумя кружками:

• Маленький кружок. Это начальное движение жидкости, которая еще не задействована в радиаторе.Проходя небольшой круг, вода или тосол обеспечивают прогрев двигателя.
• По большому кругу жидкость начинает уходить, когда температура двигателя достигает ста градусов. Раскрывается термостат, и Тосол начинает попадать в радиатор, где охлаждается. Если он не успевает остыть при дальнейшем нагреве, в работу вводят вентилятор, который дополнительно охлаждает и сам радиатор, и сам двигатель.

Зачем нужны датчики?

Датчик температуры охлаждающей жидкости ВАЗ 2110 — не единственный автомобильный датчик.Существует огромное количество всех устройств, с помощью которых производится управление двигателем.

Все датчики выполняют функцию получения информации о состоянии объекта управления. Затем эта информация передается контроллеру. Он, в свою очередь, планирует или регулирует работу всех систем в машине.

Например, датчик температуры воздуха в салоне нужен для контроля климата в салоне автомобиля. Когда холодно — по сигналу включается плита, а когда жарко — кондиционер.Таким образом, помимо обеспечения комфортного проживания, также предотвращаются заморозки.

Датчик скорости требуется для управления автомобилем на холостом ходу. Датчик положения дроссельной заслонки предназначен для правильного расчета топливной смеси. А благодаря датчику уровня топлива водитель всегда знает, сколько бензина осталось в баке, и может не беспокоиться о том, что не дойдет до заправки.

Стоимость таких устройств самая разнообразная — от 150 рублей и до нескольких тысяч.Один из самых дорогих — датчик массового расхода. Цена на некоторые его модели достигает 7000 рублей.

Датчик температуры охлаждающей жидкости (ВАЗ)

Это устройство представляет собой полупроводниковый резистор с отрицательным температурным коэффициентом. Устанавливается в системе охлаждения двигателя на корпусе термостата. Сопротивление зависит от температуры. При низкой температуре сопротивление велико, и наоборот.

Сигналы этого устройства поступают на блок управления электродвигателем.ЭБУ на основании показаний регулирует подачу топливной смеси. Если двигатель еще не прогрелся, подается обогащенная смесь.

При неисправности датчика на компьютер поступают неверные показания температуры, в результате чего двигатель начинает перегреваться и терять работоспособность. Поэтому с заменой устройства лучше не затягивать.

Датчик температуры охлаждающей жидкости 2110: признаки неисправности

Чтобы показания датчика были правильными, его необходимо правильно установить, а именно рядом с корпусом термостата, при этом его наконечники должны касаться охлаждающей жидкости.Если индикаторы прибора неточные, первой и существенной причиной может быть неправильная установка. Ложные показания будут и тогда, когда теплоноситель находится на критически низком уровне.

Так или иначе, о проблемах датчика можно судить по следующим признакам:

• Низкое качество выхлопных газов.
• Повышенный расход топлива.
• Ухудшение состава выхлопных газов.
• Низкая управляемость двигателя.
• Код неисправности или мигающая лампа перегрева двигателя.
• Сложный запуск.

Прежде чем «грешить» на датчик, проверьте состояние проводки и разъемов. Часто поломки связаны только с проводами.

Внешняя диагностика датчика тоже может говорить о его нерабочем состоянии — коррозия и различные отложения делают его непригодным. Сопротивление устройства проверяется специальным прибором — вольтметром или мультиметром. Термисторный датчик в холодном состоянии показывает напряжение 2 В, в горячем — 0,5 В.Другие чтения говорят, что это не подходит.

Замена датчика своими руками

Несмотря на свои размеры и простоту, датчик температуры охлаждающей жидкости выполняет важную роль в охлаждении двигателя. Бывает, что его показания неточны. В этом случае следует сменить устройство.

Замена датчика температуры охлаждающей жидкости производится в следующем порядке:

1. Жидкость сухая, лучше всех.
2. Отключить аккумулятор.
3. Для практичности снимаем воздушный фильтр.
4. Отключить систему зажигания и отсоединить разъем датчика.
5. Ключом (на 19) необходимо открутить датчик и снять его вместе с уплотнительным кольцом.
6. Установка производится в обратной последовательности.

Такой прибор — относительно недорогая автозапчасть. Новый датчик температуры охлаждающей жидкости (2114, 2110, 2109, а также другие модели ваз) может быть в среднем за 200 руб. Выход из строя этого устройства широко распространен. С процессом замены справится абсолютно любой водитель.Датчик небольшой, но очень важный элемент. Если он начинает «сцепляться», с ремонтом лучше не затягивать — сама дороже!

Пару слов напоследок

Да ни крути, работоспособность двигателя зависит от налаженной работы всех датчиков системы. Ведь с их помощью можно узнать о состоянии определенной детали и скорректировать ее работу. Датчик температуры охлаждающей жидкости 2110 — один из основных приборов. Его неисправность может привести не только к увеличению расхода топлива, но и к перегреву двигателя, что в дальнейшем чревато поломкой.Новый мотор, по сравнению с датчиком, это целое финансовое состояние!

fB.ru.

Где датчики клапанов и температуры на ВАЗ 2110?

Владелец современного автомобиля Начав с различной электроники, страдает уметь понимать, где расположены датчики клапанов ВАЗ-2110-2112. Ведь поменять любую из них может сам автомобилист, это не всегда нужно ехать на СТО, тратить время и платить деньги. Известно большинство драйверов, кроме датчика указателя температуры охлаждающей жидкости и устройства, контролирующего давление масла.Но таких устройств в современных автомобилях Ваз намного больше.

Счетчик нагрева силового агрегата

В форсунку, расположенную с правой стороны двигателя, встроено устройство для измерения температуры охлаждающей жидкости ВАЗ-2110. Корпус датчика, который представляет собой термистор, находится в непосредственном контакте с антифризом. Чем больше нагревается двигатель и охлаждающая жидкость, тем сильнее падает сопротивление этого устройства. Контроллер подает на него электрический сигнал, рассчитывает температуру двигателя в зависимости от величины падения напряжения и выполняет следующие действия:

1. Управляет обогащением или обеднением топливовоздушной смеси.Для холодного мотора смесь готовят обогащенной, а в процессе нагрева до рабочего режима навязывают норме.
2. Подает сигнал на указатель температуры охлаждающей жидкости, расположенный на панели приборов.
3. Включает электрический вентилятор принудительного охлаждения, когда температура достигает заданного значения.

От того, насколько правильно датчик температуры охлаждающей жидкости ВАЗ десятого семейства зависит целых 3 важные функции. Устройство считается достаточно надежным, но иногда выходит из строя из-за энергетической изоляции изоляции изоляции или обрывается цепь внутри элемента, что случается реже.Заменены испорченные провода, а также неисправный прибор.

• заметное увеличение расхода топлива, так как процессор неправильно приготовил смесь из-за неработающего счетчика;
• прогрет до рабочей температуры, двигатель плохо заводится;
• вентилятор самопроизвольно включается при разных температурах;
• нерабочий датчик охлаждающей жидкости провоцирует неверные показания приборов на панели.

Заменить элемент несложно, доступ к нему открыт.Но при откручивании от форсунки летит антифриз, поэтому сначала нужно дождаться, пока остынет силовой агрегат. Затем возьмите пластиковую емкость и частично опорожните систему охлаждения, слив антифриз из блока цилиндров. После этого можно открутить старый и поставить новый датчик Температуры ВАЗ-2110.

Регулятор расхода воздуха

Датчик массового расхода (ДМРВ) расположен на воздуховоде, идущем от фильтра к дроссельной заслонке. Устройство состоит из 3-х элементов, находящихся внутри воздушного потока.Первый измеряет температуру входящего потока, а 2 других нагреваются до определенной степени. Чем сильнее поток, проходящий через датчики воздуха ВАЗ-2110, тем интенсивнее они охлаждаются. Контроллер, подающий напряжение, определяет энергозатратность энергии, потраченной на нагрев 2-х элементов, относительно температуры первого счетчика.

Есть еще одна конструкция устройства ДМРВ с кремниевой сеткой и двумя элементами, работает по тому же принципу. Маркировка первого типа — 2112-1130010, второго — 21083-1130010.Получая сигналы от этих устройств, процессор производит расчет и изменяет длительность впрыска топлива ВАЗ-2110. О повреждении датчика говорят такие знаки:

• глохнет двигатель при переходе с больших оборотов на холостой ход;
• нестабильная работа на холостом ходу;
• возникают затруднения при запуске мотора;
• увеличить расход топлива.

Заменить прибор управления ДМРВ несложно, нужно отсоединить провода, вынуть старый датчик из воздуховода и поставить новый.

Определение положения коленчатого вала

Задача этого элемента — Определить расположение поршней, по которым контроллер выдает искру в том или ином цилиндре. На автомобилях ВАЗ-2110 форсунок 8 клапанов и последующих моделях датчик стоит возле шкива коленвала. В более ранних десятках с карбюратором устройство могло находиться внутри механического распределителя зажигания. Тогда они носили название датчика Холла и контролировали положение поршней по распределению вращения Vala.

Устройство представляет собой магнит с небольшой катушкой, генерирующей электрические импульсы при приближении металлической массы, роль которых играют шкивы.

Магнитный измеритель Холла ВАЗ-2110 — важнейший элемент в работе двигателя, а в случае выхода датчика мотор даже не запускается.

К счастью, устройство очень надежное и работает долго. Замена проста и описания не требует.

Другие устройства контроля

Остальные датчики также связаны с контроллером и выполняют важные функции.Поломка любого из них приводит к увеличению расхода топлива, потере динамики разгона или нестабильной работе силового агрегата. Вот их список:

• определитель положения дроссельной заслонки;
• датчик детонации;
• спидометр;
• датчик кислорода;
• определитель фаз.

Элемент, определяющий угол поворота дроссельной заслонки, установлен на ее корпусе и напрямую связан с осью.Задача — способствовать подавлению лишней порции топлива в цилиндры резким нажатием на педаль акселератора. Принцип работы аналогичен насосу — ускоритель в карбюраторе, только электронного типа. Устройство часто выходит из строя, особенно после мойки двигателя.

Датчик детонации на блоке цилиндров с передней стороны не надёжнее. В отличие от других устройств, формирует сигнал самостоятельно, действуя по принципу пьезоэлемента.Чем сильнее вспыхивает детонация в цилиндрах, тем большее напряжение подается на контроллер, и он регулирует угол зажигания, добиваясь детонации. При необходимости меняю гаечным ключом.

Датчик кислорода (иначе — лямбда-зонд) контролирует содержание свободного кислорода в отработавших газах, указывая на обогащение или истощение топливной смеси. Участвует в образовании этой смеси, очень надежен в работе. Боится съеденного топлива и быстро выходит из строя при его использовании.Находится в вытяжном тракте первой части в месте схождения выпускных коллекторов.

Устройство

— измеритель скорости также работает по принципу датчика Холла и снимает показания с приводного вала спидометра возле коробки передач. Задача — передать процессору информацию о скорости автомобиля.

Как подключить датчик движения к светодиодной фаре

Как испортить тормозную трубку Дома

Датчик температуры охлаждающей жидкости или DPT на автомобиле ВАЗ 2112 с 16-ти клапанным двигателем выполняет функцию контроля состояния антифриза в системе.При выходе из строя контроллера водитель получит неверные данные о температурном состоянии расходного материала. Подробнее о замене и неисправностях устройства читайте ниже.

[Скрыть]

Характеристика Дзтен.

Для начала рассмотрим основные характеристики регулятора, который часто называют датчиком мощности вентилятора. Начнем с принципа работы.

Принцип действия

Конструкция детали основана на термисторном резисторе, изменяющем уровень сопротивления в зависимости от температурного режима.Сам термистор устанавливается в стальной корпус с полученной резьбой на нем. Задняя пластиковая часть устройства подключается непосредственно к корпусу, в котором контакты необходимы для подключения силовой проводки. Один из этих контактов плюс и он идет от ЭБУ, второй — минус, который подключается к кузову.

Для работы датчика температуры двигателя на него подается напряжение 5 вольт. Напряжение подается от компьютера с помощью резистора с постоянным сопротивлением.Поскольку сам терморезистор выводящего устройства имеет отрицательный температурный коэффициент, при повышении температурного режима на него начнет падать параметр сопротивления. Кроме того, на него будет приходить напряжение. В результате снижения ЭБУ выдает температуру силового агрегата, и соответствующие показания передаются на щиток приборов. Регулятор должен включаться при включении зажигания.

Где находится?

Если вы владелец ВАЗ 21124, вам наверняка будет интересно узнать, где на ВАЗе находится регулятор температуры охлаждающей жидкости.На Ладакхе 12-го семейства расположение этого устройства довольно простое — как видно на фото, оно установлено в металлической выхлопной магистрали системы охлаждения на GBC. Регулятор мощности вентилятора ВАЗ, который расположен для точного определения температуры расходного материала, так как по этой магистрали проходит антифриз.

В каких случаях нужно менять?

При выходе из строя регулятора температуры расходный материал в системе превысит точку кипения и, соответственно, антифриз превратится в пар.В конечном итоге это приведет к перегреву силового агрегата, а сама пара будет выброшена в воздух через различные отверстия, имеющиеся в системе.

Как известно, антифриз всегда под давлением, поэтому если я его запустил, то крышку расширительного бачка нужно открывать максимально аккуратно. В противном случае сгоревший хладагент может оставить ожоги на коже. В целом терморегулятор двигателя ВАЗ — довольно надежная деталь, выходящая из строя сравнительно редко.

Но, как и любое другое устройство, у этого регулятора есть определенные дефекты, которые приводят к его выходу из строя:

• пропадает контакт на внутренней плате устройства;
• есть мелочи в изоляции регулятора (автор видео — Василий Калугин).

Что касается основных симптомов поломки детали, то ее выход из строя можно определить по таким признакам:

1. Не включается вентилятор. Как известно, вентилятор включается при прогреве мотора, его тоже можно включить и после того, как двигатель будет глушить. Если вентилятор не включается, это может свидетельствовать не только о поломке контроллера, но и об окислении силовых контактов. Поэтому в первую очередь необходимо провести диагностику подключения вентиляционного устройства и при необходимости очистить контакты от окисления.
2. Еще один симптом — перестает нормально заводиться мотор, особенно часто проблемы возникают при наступлении холодов.
3. При движении на неотапливаемом силовом агрегате Выхлоп будет плохим.
4. Еще одна примета — появление парочки из-под двигателя, это уже говорит о его перегреве.
5. Автомобиль может увеличить расход топлива.

Как показывает практика, при появлении таких признаков контроллер системы охлаждения обычно не требуется.На самом деле проблема обычно заключается в плохом контакте или повреждении проводов, в некоторых случаях это может быть утечка хладагента. Поэтому для начала необходимо произвести визуальную диагностику прибора на предмет дефектов или повреждений.

Инструкция по замене

Для замены регулятора в домашних условиях не потребуется ни специального инструмента, ни навыков, здесь все достаточно просто. З. аминь нужно производить на остывшую машину, чтобы не получить ожог!

Делается это следующим образом:

1. Сначала обесточьте БП автомобиля, для этого просто снимите клемму с аккумулятором, открутите гайку ее крепления.
2. Из радиаторного устройства необходимо слить в заранее подготовленную емкость часть расходного материала. Емкость должна быть чистой, так как этот антифриз снова будет в системе.
3. Чтобы без проблем заменить контроллер, произведите демонтаж корпуса воздушного фильтра. Его нельзя снять, просто заменить проще.
4. После выполнения данных действий можно демонтировать блок с контроллером питания. Следить за тем, чтобы на контактах не было коррозии, если есть ржавчина, ее нужно удалить железной щеткой.
5. Затем откручиваем регулятор с места установки, используется ключ на 19. Установите новый датчик, убедитесь, что на его резьбе имеется металлическое кольцо. Чтобы регулятор надежно закрепился, его можно надеть на герметик. Следующие этапы Сборка производится в обратной последовательности.

Видео «Визуальная инструкция по замене контроллера в домашних условиях»

Подробнее о том, как протекает процесс замены датчика на примере отечественной «десятки», вы можете узнать из видео ниже (автор ролика — канал Гараж ТВ КР).

3D Магнитный датчик на эффекте Холла

Ознакомьтесь с нашими последними производными, TLE493D-P2B6 и TLV493D-A2BW, которые представляют собой магнитные 3D-датчики с новой улучшенной точностью. Наши новые датчики — лучшие продукты для высокопроизводительных приложений с точки зрения цены и размера упаковки.

Магнитный датчик 3D XENSIV ^TM , TLI493D-W2BW сочетает в себе высокоточные измерения магнитного поля с чрезвычайно компактной площадью основания и исключительно низким энергопотреблением (мин.7 нА). Этот датчик открывает множество захватывающих новых вариантов использования, включая инновационные человеко-машинные интерфейсы в виде промышленных и потребительских джойстиков, эргономичных кнопок на бытовых приборах, а также высокоточного управления положением в робототехнике. Чтобы дополнить наше предложение Shield2Go, доступен TLI493D-W2BW Shield2Go.

Наше инновационное семейство трехмерных датчиков Холла TLx493D обеспечивает бесконтактное определение положения для трехмерных магнитных движений. Наш 3D-датчик — это датчик Холла, который определяет силу магнитного поля во всех трех измерениях, т.е.е. оси x, y и z. Кроме того, датчик широко используется для определения линейных магнитных и угловых перемещений. Последний набор функций связан с функциональной безопасностью в автомобильных приложениях. Infineon TLE493D-W2B6 может поддерживать функциональную безопасность в приложениях с высоким уровнем безопасности. Это сопровождается дополнительной документацией по безопасности для 3D-магнитного датчика.

Наше семейство 3D-датчиков Холла доступно с 3 различными уровнями квалификации для автомобильного, промышленного и потребительского рынков:

• TLE 493D-A2B6 / TLE 493D-W2B6 / TLE 493D-P2B6: Версия TLE является нашей производной от для автомобилей (соответствует требованиям AEC-Q100 / готово к ISO 26262)
• TLI 493D-A2B6 / TLI 493D-W2B6: Версия TLI является производной версией Industrial (соответствует требованиям JESD47)
• TLV 493D-A1B6: Версия TLV является производной потребительской (соответствует требованиям JESD47)

Набор функций всех вариантов включает небольшой 6-контактный корпус, низкое энергопотребление (режим сверхнизкого энергопотребления), а также стандартный 2-проводной цифровой интерфейс I²C.Семейство TLx493D можно использовать в приложениях, заменяя потенциометр и оптические решения. Семейство датчиков обеспечивает высокую температурную стабильность магнитного порога, что позволяет создавать более компактные, точные и надежные системы.

В целом, есть один замечательный набор функций TLE493D-W2B6 (A0-A3), который выделен здесь: Эта сертифицированная AEC-Q100 версия семейства Infineon 3D Hall предлагает особую функцию пробуждения, способствующую общей экономии энергии системы. , особенно для приложений с батарейным питанием.Кроме того, TLE493D-W2B6 / TLI493D-W2BW доступен в 4 различных вариантах, оканчивающихся на A0, A1, A2 или A3. Основной особенностью этого устройства является так называемая конфигурация режима шины. К одной шине I²C можно подключить до 4 датчиков. Затем выполняется конкретная адресация с помощью 4 различных вариантов.

Обзор различных типов можно найти по этой ссылке: Обзор и номенклатура семейства магнитных датчиков Холла Infineon 3D

Магнитные датчики 3D

Infineon идеально подходят для элементов управления, джойстиков и E-метров (защита от взлома), кроме того, их можно использовать в приложениях для управления умным домом и промышленным оборудованием.Кроме того, он подходит для маломощных трехмерных магнитных автомобильных приложений, таких как индикаторы и переключатели передач.

Предлагая нашим клиентам легкий доступ к ассортименту наших 3D-магнитных датчиков, Infineon предоставляет множество инструментов и вспомогательных материалов. Один из них — это самые маленькие полнофункциональные оценочные комплекты 3D магнитного датчика 2GO на рынке. Эти комплекты доступны с различными дополнительными компонентами, такими как адаптеры джойстика, ручки вращения, линейные ползунки и адаптеры угла вне вала.Все надстройки поставляются с предварительно установленными магнитами, что делает их в сочетании со специальными графическими интерфейсами и нашими наборами 2GO готовыми к использованию инструментами для оценки plug-and-play.

Поскольку поведение и характеристики трехмерного магнитного датчика в основном основаны на расположении и конструкции магнита, Infineon дополнительно предлагает своим клиентам возможность моделирования магнитов для расчета составляющих магнитного поля на основе расположения датчиков. Клиенты могут легко выбирать между предустановленными магнитами или магнитами, специфичными для клиента.Кроме того, последний материал поддержки касается выбора магнита — специальный список рекомендаций по магнитам предоставляет покупателю подробную информацию о специальных магнитах и ​​о том, где их купить.

Как поставить датчик коленвала ближе к ВАЗ 2110.

Современные «десятки» оснащены массой различных агрегатов и устройств, выполняющих самые разные функции. Датчик коленвала на ВАЗ 2110 — один из важнейших элементов в автомобиле и напрямую влияет на его работоспособность.Где находится этот датчик? Каковы признаки его неисправности? Как заменить ДПКВ самостоятельно? Подробнее об этом позже в статье.

На 8- или 16-клапанном двигателе ДПКВ не выполняет функции управления, а синхронизирует фазы для впрыска топлива. Кроме того, датчик коленвала передает импульс на воспламенение топливовоздушной смеси в камере сгорания двигателя, поэтому выход из строя контроллера может привести к несогласованной и некорректной работе различных систем автомобиля, следовательно, нормальный мотор-робот будет невозможно.

Сам ДПКВ является устройством индуктивного типа. Этот контроллер реагирует на прохождение зубьев на мастер-диске, который установлен на приводном шкиве генератора, а сам контроллер установлен рядом с ним. Стоит отметить, что на шкиве 58 зубцов, между которыми имеется полость для двух зубцов. Дает возможность синхронизироваться с верхней так называемой «мертвой точкой» поршней силового агрегата. Когда долина проходит рядом с контроллером, на блок управления двигателем поступает соответствующий сигнал.

Существует множество конструкций устройств этого типа, принцип действия которых основан на датчике Холла. В последнем случае регулятор помимо всего прочего также реагирует на вращающийся вал, но его работа осуществляется за счет прохождения постоянного магнита.

Расположение датчика

Если вы заметили сбои в работе силового агрегата, то, прежде чем приступить к обнаружению поломки и признаков неисправности, следует выяснить, где находится регулятор.Откройте капот и обратите внимание на крышку масляного насоса. Если у вас 8- или 16-клапанная «десятка», то датчик коленвала будет располагаться прямо на ней (крышка масляного насоса). Как видите, расположение регулятора не очень удобное. Разработчики ВАЗ продумали этот момент и для удобства замены контроллера оснастили датчик коленвала длинным проводом в восемьдесят сантиметров.

Признаки неисправности датчика

При выходе из строя контроллера масляного насоса автовладелец не сможет запустить двигатель.В случае поломки проблему невозможности запуска двигателя решить можно только заменой регулятора. Стоит отметить, что на ВАЗ 2110 контроллер не часто выходит из строя полностью. Как показывает практика, в большинстве случаев проблемы накапливаются постепенно.

Итак, каковы признаки неисправности этого датчика:

В основном выход из строя этого контроллера может привести к нестабильной работе силового агрегата. Причины поломки, как правило, связаны с заводским браком.Иногда регулятор выходит из строя в результате загрязнения на месте установки.

Омметр для диагностики, процесс диагностики, по каким критериям определяется выход из строя датчика

Процесс диагностики прибора основан на проверке параметров сопротивления обмоток датчика коленчатого вала, для чего используется омметр. Если при диагностике тестер показал значения, которые отличаются от 550 — 570 Ом, значит, контроллер вышел из строя.Во избежание повреждения датчика место установки всегда должно быть чистым. К тому же не лишним будет проверка целостности проводки. Качество связи часто играет важную роль. Если говорить о ремонте, то датчик коленвала ремонту не подлежит — его можно заменить только исправным.

Инструменты для ремонта

Чтобы завершить это мероприятие, вам понадобится только гаечный ключ на «10».

Меры предосторожности для предотвращения короткого замыкания

Во избежание возможных коротких замыканий в бортовой сети автомобиля перед началом работ отсоедините отрицательную клемму от аккумуляторной батареи.

Замена датчика ДПКВ, пошаговая инструкция

Перед установкой обязательно убедитесь, что проблемы с работой блока питания не вызваны некачественной проводкой. В противном случае замена не даст желаемого результата. Кроме того, необходимо очистить разъем и место установки устройства от грязи и пыли, что позволит избежать дальнейших сбоев в его работе.

Автомобиль Lada 2110 относится к бюджетному классу автомобилей, производимых на Волжском автозаводе, где он выпускался с 1995 по 2007 год, и в настоящее время продолжает сходить с конвейеров Украины и Египта.Как тогда, так и сейчас качество сборки оставляет желать лучшего, поэтому неисправность ВАЗ 2110 будет преследовать всегда. Что у нового автомобиля, что у бывшего в употреблении, есть свои слабые места, на которые следует обратить внимание, чтобы они вскоре не переросли в конкретные неисправности, требуемые затраты. Такие же частые поломки касаются не только десятков, но и всего семейства, то есть той 2111, что неисправности ВАЗ 2112 часто совпадают. А если коснуться украинской сборки под марками Богдан 2110 и 2111, то вообще разговор другой, потому что сборка еще хуже.

Ходовая

• Не прогибается, но расход , амортизаторы (зад) аж 40тыс.
• Придется менять шаровые опоры через 40 тыс км.
• Сразу после бала, скоро надо будет.
• При 55 тысячах велика вероятность выхода из строя.

Электрика

• Расходники включают электростеклоподъемники , очень часто приходится снимать обшивку дверей, чтобы поднять стекло из опущенного положения.
• Через 50 тысяч пробега, скорее всего, будут проблемы с генератором … Ремень генератора тоже попросят на замену.

Двигатель

• Все основные датчики более-менее надежны, но и РХХ требуют периодической очистки от картерных газов (они подвержены сильному загрязнению).
• В пути до 60 тыс. Пробега в обязательном порядке, иначе вероятность поломки очень высока.

Стоит отметить, что существует ряд дополнительных проблем с двигателем, относящихся к автомобилям 2002-2003 годов выпуска, которые в данном случае не учитываются.

Система охлаждения

• Через год эксплуатации стойкие утечки охлаждающей жидкости и утечки (придется менять патрубки и хомуты).
• Довольно частые случаи появление трещины на расширительном стволе .

Коробка передач

• Довольно быстро выходит и в результате сначала начинает дергаться стрелка спидометра.
• Придется отклеиваться (стирается пластиковый рукав).

Салон

• Как и на всех ВАЗах скрипы , сверчки и отказов , также предусмотрены с конвейера.
• , соблюдая закон подлости, откажется в самую холодную погоду.

Кузов

• Очень быстро появление коррозии и (особенно возле резиновых уплотнителей на дверях и лобовом стекле).

Тормозная система

• Вероятно, вам придется довольно часто натягивать трос ручного тормоза.

Естественно, этот перечень неисправностей ВАЗ 2110, 11, 12 далеко не полный, ведь автомобили выпускались не один год и с не одной модификацией двигателя, да и характеристики тоже разные, к тому же производитель постарался исправить его недостатки после получения жалоб на тот или иной элемент.Но до конца не справился со всеми слабыми местами ВАЗ 2110-12.

И хотя часто можно услышать фразу: «Я недостаточно богат, чтобы покупать ВАЗ», несмотря на то, что это самая бюджетная машина, отказываться от мысли о покупке не стоит. Ведь у любой машины есть свои частые неисправности, даже у иномарки, но отечественную машину как минимум легко отремонтировать своими руками, а цены на запчасти намного ниже.

А какие неисправности встречались на вашем ВАЗ 2110? Напишите в комментариях.

Современный автомобиль, будь то иномарка или отечественный «ВАЗ», очень сложно представить без обилия различных электронных систем. Все они по функциональности разделены на несколько категорий. Это может быть система управления двигателем, коробкой передач, шасси и салоном. Что касается первого момента, то одним из компонентов такой системы является датчик коленвала. «ВАЗ-2110» и его последующие модели комплектуются им с конвейера. Что ж, давайте разберемся с особенностями этого электронного устройства.

Характеристика

Следует отметить, что на автомобилях ВАЗ-2110 датчик коленвала может именоваться датчиком ВМТ или ДПКВ. Но какими бы сокращениями он не обозначался, конечно, это единственная деталь, выход из строя которой может привести к полной остановке ДВС.

Назначение датчика положения коленчатого вала

Основная функция ДПКВ — синхронизация работы системы зажигания и топливных форсунок. Таким образом, выход из строя этого элемента может привести к нестабильной работе системы впрыска автомобиля.Принцип работы заключается в отправке сигналов о положении коленчатого вала на электронный блок управления.

Устройство и классификация

Несмотря на то, что датчик коленвала ВАЗ может иметь различную конструкцию, принцип его действия основан на эффекте единственного электромагнита. То есть сигнал генерируется без прямого контакта с коленчатым валом.

Самый распространенный вид ДПКВ — индукционный. Такая деталь состоит из двух основных элементов — намагниченного стержня и специальной обмотки.Индукционные датчики считывают информацию с коленчатого вала. Когда рядом с ДПКВ проходит металлический зуб, в последнем образуется ЭДС, которая улавливается электроникой. Датчик коленвала устанавливается на «ВАЗ-2110» индукционного типа.

Также ДПКВ может быть основана на эффекте Холла. Такой датчик устроен примерно так же, как и индукционный датчик, однако при прохождении металлического вала рядом с ним изменяется сопротивление обмотки устройства. Конструктивно он состоит из постоянного магнита.

Следует отметить, что датчики как первого, так и второго типа используются для считывания данных со шкива коленчатого вала. Может быть зубчатым и цельнометаллическим. В последней версии есть специальная выемка, которая проходит мимо датчика и генерирует сигнал, который поступает в электронный блок управления двигателем автомобиля.

Где на ВАЗ-2110 установлен датчик коленвала?

А ДПКВ находится на кронштейне возле ведущего шкива генератора. Такое расположение устройства очень неудобно для замены, поэтому к нему дополнительно подключается длинный провод с разъемом.Обычно его длина до 70-80 сантиметров. Как выглядит эта деталь, вы можете увидеть на фото справа.

При замене ДПКВ устанавливается зазор между шкивом и самим датчиком. В идеале расстояние между диском синхронизации и сердечником не более полутора миллиметров. Это значение может меняться в зависимости от расположения прокладок между ДПКВ и седлом.

Датчик коленвала «ВАЗ-2110»: неисправности и признаки поломок

Может ли сломаться эта деталь? Обычно на «ВАЗ-2110» датчик коленвала выходит из строя редко.Однако в случае его неисправности (или неправильной работы загорается красная лампа CHECK ENGINE, что дословно переводится как «проверьте двигатель». В этом случае в памяти ошибок контроллера появляется код 19 или 35.

Of Конечно, худший случай при выходе из строя датчика коленвала — это невозможность нормально запустить двигатель. В этом случае можно сказать, что ДПКВ вообще не работает. Решением этой проблемы может быть только полная замена.

Очень часто датчик положения коленчатого вала постепенно выходит из строя.При этом водитель ощущает значительное падение мощности двигателя, «провалы» и даже начало детонации на высоких оборотах. Также признаком неисправности такого устройства может быть плавающая (нестабильная) частота вращения коленчатого вала двигателя, иногда вызывающая повышенный расход топлива. Хотя возможно, что проблема кроется в слабом контакте или в обрыве провода, в любом случае эту деталь необходимо проверить.

Диагностика устройства

Проверка работоспособности датчика положения коленчатого вала проводится с помощью специального тестера.Вся диагностика заключается в измерении сопротивления обмотки ДПКВ омметром. Нормальные значения должны быть в пределах от 800 до 900 Ом. Если полученные данные неверны, нужно проверить качество связи контактов. Если это не помогает, покупается новая деталь. Сама же замена датчика коленвала настолько проста, что с ней справится даже начинающий автомобилист.

Иногда бывает, что неисправность этого устройства вызвана механическим повреждением обмотки.Это часто случается при выполнении каких-либо ремонтных работ в моторном отсеке автомобиля, либо между зубьями шкива и ДПКВ образуется какой-то посторонний предмет. В связи с этим многие автомобилисты рекомендуют носить в багажнике запасной датчик положения. Стоимость на него очень низкая, но колоссальная для работы двигателя.

Любая из этих проблем приведет к остановке двигателя.

Датчик срабатывания и обнаружение поломки

Проверка ДПКВ на исправность

Чтобы убедиться, что датчик коленвала поврежден, рассматриваются два наиболее вероятных случая его неисправности.В обоих случаях потребуется демонтировать устройство с помощью гаечного ключа с десятью резьбой. Перед операцией на картере и на самом датчике наносятся метки, которые в дальнейшем помогут подтянуть устройство на начальный угол поворота.

Также автомобилисту не следует забывать перед разборкой замерить зазор между синхронизатором и датчиком, который не может выходить за пределы размера 0,6-1,5 мм. Если нет механических повреждений в виде царапин, вмятин, повреждений структуры материала, датчик проверяется другими измерительными приборами:

• проверка омметром.В этом случае необходимо измерить сопротивление обмотки датчика. Поскольку стандартное значение этого показателя, установленное производителем, составляет от 550 до 750 Ом, выход за указанные пределы сигнализирует о неисправности данного автоустройства, что важно для правильной работы автоустройства, а значит, оно неисправно. . Здесь стоит отметить, что производитель все же допускает небольшое несоответствие по стойкости паспортным значениям, но в любом случае они должны соответствовать данным, указанным в инструкции по эксплуатации станка;
• проверка с помощью вольтметра, измерителя индуктивности и трансформатора.Этот способ более сложный, но более эффективный — тем же омметром измеряется сопротивление, после чего проверяется индуктивность (должна быть от 200 до 4000 миллигенри) при напряжении обмотки датчика 500 вольт. Далее нужно измерить сопротивление мегаомметром и убедиться, что оно не превышает значения 20 МОм.

Если датчик по-прежнему не проходит эти тесты, его необходимо заменить. Во время этой процедуры необходимо не забывать о расстоянии между ним и синхронизирующим диском, указанном производителем, а также о совмещении с метками на картере, сделанными на предыдущем устройстве.Перед установкой нового датчика его необходимо проверить, так как даже при правильном соблюдении всех процедур установки он может работать некорректно.

Я перечислю всевозможные проблемы, слабые места, которые есть у десятков и двенадцати.

1) Кузов и лакокрасочное покрытие. Многие покупатели и владельцы понимают, что ждать от этой модели гальванизированного корпуса — все равно что ждать прибытия инопланетян на планету Земля. Поэтому с пониманием относятся к тому, что на этих машинах часто можно увидеть не только «грибы», но и сквозную коррозию, в зависимости от того, сколько лет машине и где она хранилась.

Если вам попалась 15-летняя машина с пробегом более 150 000 км и абсолютно не ржавая, то, скорее всего, она была просто покрашена. Но есть исключения.

2) Изгиб клапанов. Такое случается довольно часто, и это касается 16-клапанного двигателя 1.5, который считается топовым и самым мощным в линейке данной модели.

А вот версия 8-клапанная — у нее клапан не гнет при обрыве ремня ГРМ.

Очень важно после покупки следить за состоянием навесного оборудования и при необходимости менять ремень, ролики и насос.

3) С системой охлаждения тоже иногда случаются чудеса. В частности, часто протекает антифриз, из-за чего хозяин вынужден менять патрубки и хомуты. В моей жизни был случай, когда из-за течи охлаждающей жидкости двигатель очень быстро нагревался, и приходилось регулярно заезжать к мастеру на доработку. К счастью, ремонтные работы не дорогие, с иномаркой было бы дороже.

4) Что касается подвески, то у нее тоже есть минусы. Через 30-40 тысяч км пробега накрываются амортизаторы передних и задних стоек, что требует замены.Конечно, этот момент зависит от условий эксплуатации и самих амортизаторов, если выбирать качественные и аккуратно водить, не ставить большие колеса, то они прослужат дольше.

Шаровые опоры, ШРУСы, поломка ступичных подшипников. Этот момент, конечно, индивидуален, в зависимости от того, как вы водите.

5) Проблема с электрическими стеклоподъемниками, когда одно из стеклоподъемников отказывается подниматься / опускаться. Это касается и семейства ВАЗ 2114, 2115. Ситуацию можно спасти, сняв кожух и смазав систему смазкой типа Литол, а перед этим проверьте контакты, не отключились ли они.

6) Коробка гудит и передачи плохо втыкаются. Что касаемо шума коробки передач, то тут ничего поделать нельзя, но если скорости включаются плохо, то может помочь банальная замена масла, регулировка троса сцепления или полная замена корзины сцепления, либо синхронизаторов.

7) Часто приходится подтягивать ручник.

8) Неисправность печки тоже частый случай. Проблема может быть в контактах — нужно паять, течь охлаждающей жидкости и так далее.

9) То что в салоне шумно неудобно, дребезжит панель тоже естественно.Обычно раздражающие либо меняют машину, либо делают дополнительную шумоизоляцию и приклеивают панель.

10) Я бы не стал сразу связывать проблему с генератором с его полной заменой, потому что в некоторых случаях достаточно пойти к автоэлектрику, чтобы спаять контакты и обновить некоторые элементы для увеличения заряда. Так как часто бывает, что просто не хватает заряда аккумулятора из-за умирающего электрика.

В целом автомобили ВАЗ 2110, 2111 и 2112 могут прослужить достаточно долго, если следить, менять расходники и аккуратно водить.На рынке сейчас не так много отличных вариантов, но все же можно найти что-то более-менее сносное, если поискать, но придется хоть немного вложиться.

ВАЗ 2112 в преобразователе ржавчины — им покрываете проблемные места

Как проверить датчик положения коленвала ВАЗ 2110. Принцип работы датчика положения коленвала

Современные «десятки» оснащены множеством различных электронных устройств и узлов, выполняющих различные функции.Одним из важных элементов является датчик коленвала на автомобиле ВАЗ 2110. В этой статье мы подробно расскажем о назначении и признаках неисправности регулятора.

[Скрыть]

Описание датчика коленвала

Итак, что это за контроллер и каково его назначение? Где найти устройство, чтобы его заменить? Каковы основные признаки неисправности устройства? На эти вопросы мы дадим ответы ниже.

Функции и назначение

На двигателе 8 или 16 клапаны ДПКВ предназначены для выполнения неконтролирующих вариантов, но для синхронизации фаз при впрыске бензина.Также датчик коленвала на ВАЗ 2110 передает импульс на воспламенение топливно-воздушной смеси в камерах сгорания силового агрегата. Следовательно, в случае выхода из строя контроллера это может привести к тому, что различные системы транспортного средства будут работать не очень хорошо. А это значит, что нормальная работа двигателя будет невозможна.

Сам по себе Датчик коленвала ВАЗ 2110 — это устройство индуктивного типа, этот контроллер должен реагировать на прохождение зубьев на уточняющем диске.Этот диск монтируется на шкиве привода генератора, а сам контроллер устанавливается рядом с ним. На шкиве 58 зубчиков, между которыми впадина размером 2 зубца. Этот фиксатор позволяет синхронизироваться с верхней мертвой точкой поршня двигателя. В момент, когда Wpadina проезжает мимо контроллера, соответствующий сигнал поступает на блок управления двигателем.

Конструкций устройств этого типа довольно много, принцип их работы основан на таком регуляторе, как Датчик Холла ВАЗ 2110.В последнем случае регулятор также реагирует на вращающийся вал, но его срабатывание осуществляется в результате прохождения постоянного магнита.

Где находится?

Если в двигателе замечены неисправности, прежде чем приступить к выявлению поломок и признаков неисправности, необходимо узнать, где находится регулятор. Где датчик положения коленвала на 8- или 16-клапанной «дюжине»? Если открыть капот, то обратите внимание, что регулятор находится прямо на крышке масляного насоса.Как видите, расположение регулятора не особо удобное. Инженеры ВАЗ продумали этот момент, подумав об удобстве замены контроллера, поэтому оснастили ДПКВ длинным проводом на 80 см.

Признаки неисправности

При выходе из строя контроллера, включенного на масляный насос, водитель не сможет запустить двигатель. В случае поломки решить проблему невозможности пуска мотора позволит только замена регулятора.Следует отметить, что на 8- или 16-клапанных двигателях проблема полного выхода из строя контроллера возникает, как показывает практика, в большинстве случаев проблемы накапливаются.

Итак, каковы признаки неисправности ДПКВ:

1. Пониженная мощность двигателя при движении. Когда водитель резко поднимается на газ, можно почувствовать перебои в подаче электроэнергии. Учтите, что в карбюраторных двигателях это может происходить при неправильной работе перфорированного насоса.
2. В некоторых случаях может появиться детонация двигателя, особенно если он работает на высоких оборотах.Иногда эта проблема может быть связана с некачественным топливом.
3. Может возникнуть затруднение при запуске двигателя.
4. Еще один признак неисправности, при которой замена датчика коленвала на Тен, — это повышенный расход бензина (автор замены датчика коленвала На отечественной свободе — канал ИЗО))) Лента).

В целом выход из строя этого контроллера может привести к нестабильной работе силового агрегата. Что касается причин, то обычно они связаны с заводским браком.В некоторых случаях регулятор выходит из строя из-за загрязнения на месте установки.

Диагностика

Процедура диагностики устройства заключается в проверке параметра сопротивления его обмоток, для которого используется m. Если в результате диагностики тестер показал значения, отличные от 550-570 Ом, это свидетельствует о выходе из строя контроллера. Во избежание поломки датчика место его установки всегда должно быть чистым. Кроме того, не лишним будет проверить и целостность проводки, очень часто важную роль играет качество соединений.Что касается ремонта, то ДПКВ ремонту не подлежит, регулятор можно только поменять на исправный.

Извините, в настоящее время нет доступных опросов.

Инструкция по замене

Как проходит замена датчика положения коленвала ВАЗ 2110? Для выполнения задачи вам понадобится всего лишь гаечный ключ на 10.

Пошаговая инструкция для этого процесса представлена ​​ниже:

1. Для начала необходимо выключить зажигание. На всякий случай, чтобы не допустить возможных замыканий в бортовой сети автомобиля, можно отсоединить минусовую клемму от АКБ.
2. Затем откройте капот и найдите контроллер. Вам нужно отсоединить разъем от регулятора.
3. Гаечным ключом на 10 нужно открутить болт крепления устройства. Снимают ДПКВ с места установки на крышке масляного насоса, после чего его заменяют новым регулятором. Перед установкой необходимо убедиться, что проблемы в работе силового агрегата вызваны плохим качеством проводки. В противном случае замена не даст необходимых результатов.Очистите разъем от пыли и грязи и место расположения устройства, это позволит избежать возможных сбоев в его работе в будущем.

Современный автомобиль, будь то иномарка или отечественный «ВАЗ», очень сложно представить без обилия различных электронных систем. Все они по своему функционалу разделены на несколько категорий. Это может быть система управления двигателем, КПП, ходовая часть и салон. Что касается первого раза, то одним из компонентов такой системы является датчик коленвала.«ВАЗ-2110» и его последующие модели оснащены конвейером. Что ж, давайте рассмотрим особенности этого электронного устройства.

Характеристика

Следует отметить, что на автомобилях ВАЗ-2110 датчик коленвала может именоваться датчиком НТТ или ДПКВ. Но как бы аббревиатуры не обозначали это, конечно, это единственная деталь, неисправность которой может привести к полной остановке работы ДВС.

Назначение датчика положения коленвала

Основная функция ДПКВ — синхронизация работы системы зажигания и топливных форсунок.Таким образом, сбой в работе этого элемента может привести к нестабильному функционированию системы впрыска автомобиля. Сделан вывод о принципе работы по подаче сигналов о положении коленчатого вала в электронный блок управления.

Устройство и классификация

Несмотря на то, что датчик коленвала Vase может иметь разную конструкцию, принцип его действия основан на эффекте единственного электромагнита. То есть сигнал формируется без прямого контакта с коленчатым валом.

Самый распространенный вид ДПКВ — индукционный. Изделие состоит из двух основных элементов — намагниченного стержня и специальной обмотки. Индукционные датчики считывают информацию с коленчатого вала. Когда рядом с ДПКВ проходит металлический зуб, в последнем оказывается ЭМС, что фиксируется электроникой. На «ВАЗ-2110» датчик коленвала установлен именно индукционного типа.

Также ДПКВ может быть основана на эффекте Холла. Такой датчик устроен примерно так же, как и индукционный, однако, когда металлический вал проходит рядом с ним, в обмотке прибора изменяется сопротивление.Конструктивно он состоит из постоянного магнита.

Следует отметить, что датчики первого и второго типов используются для считывания данных со шкива коленчатого вала. Он может быть зубчатым и цельнометаллическим. В последнем варианте есть специальная выемка, которая проходит мимо датчика и генерирует сигнал, который подается на электронный блок управления двигателем транспортного средства.

Где установлен датчик коленвала «ВАЗ-2110»?

А ДПКВ находится на кронштейне возле шкива привода генератора.Такое расположение устройства очень неудобно для замены, поэтому к нему дополнительно подключается длинный провод с разъемом. Обычно его длина до 70-80 сантиметров. Как выглядит эта деталь, вы можете увидеть на фото справа.

При замене ДПКВ обнажается зазор между шкивом и самим датчиком. В идеале расстояние между диском синхронизации и сердечником не более полутора миллиметров. Это значение может меняться в зависимости от расположения колодок между ДПКВ и посадочным гнездом.

Датчик коленвала «ВАЗ-2110»: неисправности и признаки поломок

Может ли сломаться эта деталь? Обычно на «ВАЗ-2110» датчик коленвала выходит из строя редко. Однако при его неисправностях (или некорректной работе загорается красный чек движка «Check Engine», что дословно переводится как «Check Engine». При этом в ЗУ ошибок контроллера появляется код 19 или 35.

Конечно, худший случай отказа датчика коленвала — невозможность нормального запуска двигателя.В этом случае можно сказать, что ДПКВ вообще не работает. Решением этой проблемы может быть только полная замена.

Очень часто постепенно выходит из строя датчик положения коленвала. При этом водитель ощущает значительное падение мощности двигателя, начинаются «сбои» и даже детонация на высоких оборотах. Также признаком неисправности такого устройства может быть плавающее (нестабильное) включение двигателя, датчик коленвала иногда вызывает повышенный расход топлива. Хотя возможно, проблема кроется в слабом контакте или в перерезке проводов, но в любом случае этот пункт необходимо проверить.

Диагностика прибора

Проверка работоспособности датчика положения коленчатого вала производится с помощью специального тестера. Вся диагностика заключается в измерении сопротивления обмотки ДПКВ. Нормальные значения должны быть в пределах от 800 до 900 Ом. Если полученные данные не подходят, нужно проверить качество связи контакта. Если не помогло, покупается новый товар. Замена датчика коленвала настолько проста, что с ней справится даже начинающий автомобилист.

Иногда бывает, что неисправность этого устройства вызвана механическим повреждением обмотки. Часто такое случается при выполнении каких-либо ремонтных работ на открытом пространстве. Автомобиль либо между зубьями шкива, либо ДПКВ образует какой-либо посторонний предмет. В связи с этим многие автомобилисты рекомендуют носить в багажнике запасной датчик положения. Датчик стоимости очень маленький, но для двигателя он имеет колоссальное значение.

Многим владельцам будет полезно узнать, по каким признакам датчика коленвала ВАЗ 2110 является неисправностью.Некоторые из них, особенно те, кто впервые познакомился с инжекторными двигателями, даже не подозревают о его существовании. Тем не менее он доступен и выполняет важную функцию в управлении двигателем. Современные моторы оснащены несколькими разными датчиками, но этот «главный» среди них. Его отказ делает невозможным запуск энергоблока.

Признаки неисправности датчика коленвала ВАЗ 2110 должны знать владельцы этого семейства, чтобы уметь ориентироваться в ситуации, когда появляются проблемы с силовым агрегатом автомобиля.Двигатели могут комплектоваться бытовой техникой различной конструкции, поэтому при необходимости их замены нужно искать на своем станке аналог применяемого устройства.

Зачем нужна машина?

Если возникают проблемы с запуском силового агрегата, большинство водителей сразу же начинают искать проблемы в топливной системе или в блоке зажигания автомата. Но далеко не всегда такие поиски приводят к успеху и запуску двигателя. После обращения к специалистам выясняется, что виноват датчик положения коленвала.На первый взгляд такая маленькая деталь, и сколько проблем из-за нее возникло.

Это устройство предназначено для выполнения неконтролирующих функций, а для синхронизации фаз впрыска топлива и подачи сигнала на его зажигание в камере сгорания цилиндра двигателя. Исходя из этого, можно с уверенностью заявить, что отказ от работы этого устройства приведет к отсутствию слаженности этих систем, запуск и работа мотора будет невозможна.

Устройство представляет собой устройство индуктивного типа, которое должно реагировать на прохождение зубьев на указательном диске. Он установлен на шкиве привода генератора, а сам датчик расположен рядом с самим шкивом. На диске 60 зубцов, из которых два срезаны так, чтобы получился. Благодаря своему наличию он синхронизирован с ВМТ поршней мотора. Когда калибровка проходит мимо прибора, в блок управления силовым агрегатом выдается импульс сигнала.

Существуют конструкции таких изделий, которые основаны на эффекте Холла, где изделие также реагирует на вращающийся диск, но срабатывание триггера происходит при прохождении постоянного магнита, после чего изменяется сопротивление датчика и выдается управляющий импульс. На модели ВАЗ 2110 устанавливаются изделия индукционного типа. Место его установки нельзя назвать удобным для замены, поэтому к устройству прилагается кабель с разъемом, его длина примерно 80 см.

Немного о признаках неисправностей При полном отказе в работоспособности данного устройства запустить форсированный агрегат «Десятки» не получится даже при очень сильном желании.Только ему полная замена Разрешите продолжить дальнейшее движение вашего автомобиля. Ситуации, когда этот датчик внезапно выходит из строя, крайне редки, обычно проблемы начинают накапливаться постепенно. Водители начинают замечать значимое во время вождения.

При резком нажатии на педали газа возникает такое неприятное явление, как «поломка». В карбюраторных двигателях такое бывает при неудовлетворительной работе ускорительного насоса, а в данной модели его нет, он не справляется со своими функциями ДПКВ.Также наблюдаются моменты, когда она появляется. Некоторые пускатели грешат на качество залитого топлива и продолжают движение, но это не обязательно должно приводить к серьезной поломке силового агрегата.

Обращать внимание на это устройство необходимо и в том случае, когда без видимых причин стал заметно увеличиваться расход топлива двигателем вашего автомобиля. Проблемы этого устройства также могут вызвать нестабильную работу мотора во всех режимах. Внезапный отказ от этого анализатора в основном связан с заводским браком при изготовлении продукта, а так часто виноват «человеческий» фактор.Наличие разного рода загрязнений в области его установки, плохой электрический контакт в разъеме, полностью нарушают работу всех систем двигателя.

Что делать?

Не нужно сразу торопиться, выкинув такой прибор, сначала его нужно проверить. Вы можете выполнить это самостоятельно в своем гараже, имея в своем распоряжении мультиметр. Поводом для проверки двигателя может служить сигнальная лампа проверки двигателя «Check Engine», специалисты переводят эти слова, как проверить двигатель.В блоке управления обнаруживаются ошибки в виде кода 19 или 35. Тест этого прибора заключается в измерении сопротивления его рабочей обмотки. В рабочем датчике значение должно быть в пределах 800-900 Ом.

Как видите, ничего особенного в этой системе не существует. Признаки неисправности датчика коленвала ВАЗ 2110 Мы разобраны, теперь уже можно сказать вам, что вы будете в «все руки», когда возникнет подобная ситуация. «Опытным» владельцам десятка рекомендуется постоянно таскать его в машине.Стоит недорого, и может помочь в самый неподходящий момент.

Благодаря инновационным технологиям В ВАЗ 2110 управление двигателем осуществляется с помощью компьютера. Множественные датчики фиксируют информацию и перенаправляют ее в главный центр, который следит за работой систем.

При выходе из строя ручки ручки коленного вала двигатель. Основная функция этого узла — синхронизировать систему подачи топлива и зажигания. При выходе из строя устройства синхронное функционирование этих систем нарушается.Это приводит к тому, что искра будет отсутствовать, а топливо не подать. Двигатель может проработать какое-то время, но скоро заглохнет.

Датчик — единственное устройство, без которого двигатель не сможет выполнять свои функции.

Датчик работает по принципу электромагнитной индукции. Необходимая информация будет считана с зубчатого шкива привода генератора.

Неисправный датчик имеет два типа неисправностей:

1. Повреждение деталей и обмоток устройства.
2. Нарушение целостности провода и соединений в цепи.

Конструкция датчика положения коленвала не отличается сложностью. Ломается крайне редко. Ошибки или неисправности датчика коленвала в ВАЗ 2110 8 клапанов, как правило, связаны с заводским браком, механическими повреждениями и загрязнениями. Первые два пункта не зависят от самого водителя, но за чистотой под капотом можно следить самостоятельно.

На моторный отсек Влияют различные деструктивные факторы.Пыль, летящая с проезжей части, камни, перепады температур доставляют ряд проблем в месте утечки масла. При обнаружении течи моторного масла ее следует обязательно устранить. Своевременное важное событие особенно важно в месте нахождения датчика. Следует соблюдать чистоту контактов и их защищенность. Важно убедиться, что изолированные провода отсутствуют с оголенными центрами или повреждениями. Ремонт датчика проводки коленвала ВАЗ 2110 лучше доверить специалистам.

Признаки, по которым можно определить неисправность

Для проверки работы датчика коленвала достаточно простых инструментов: обычной отвертки, мультиметра.

Если прибор вышел из строя не полностью, то основные признаки датчика коленвала ВАЗ 2110 8 клапанов следующие:

1. На главной панели горит контрольная лампа, рекомендующая двигатель.
2. Пониженная тяга.
3. Обороты двигателя нестабильны.
4. Невозможно запустить двигатель.
5. Слышны снимки впускного и выпускного коллектора.
6. Даже на холостом ходу Двигатель нестабильный.

Эти знаки указывают на необходимость замены датчика.

Если этот датчик был полностью сломан, двигатель немедленно остановится, так как он не будет выполнять свою роль:

1. Подать сигнал на модуль зажигания.
2. При вращении коленчатого вала в стартере не будет искры.
3. В рампе не потечет бензин.
4. Блок управления перестанет работать: он перестанет подавать сигналы, необходимые для нормальной работы двигателя.

Поверхность датчика может забиться. Это будет убрано. Однако, если причина кроется в самом инструменте, его необходимо будет заменить.

Для проверки датчика коленвала необходимо его полностью снять. Прежде всего, это должно быть достигнуто. Он находится возле шкива генератора на крышке масляного насоса.Устройство следует удалить. Для этого ключ на 10 мм.

Перед тем, как приступить к снятию устройства, его следует надеть на него и на картер поставить специальные отметки, чтобы устройство можно было легко поставить на место или правильно поставить новое.

Сначала произведите визуальный осмотр. Если на устройстве есть видимые механические повреждения, заметны царапины, вмятины, то рекомендуется полная замена устройства. Если видимых повреждений нет, то используется мультиметр.Между датчиком и синхронизирующим диском должен быть зазор 0,6 — 1,5 мм. Если удастся проверить узел на диагностическом сканере, сразу появится ошибка размещения. Однако это может быть связано с обрывом проводки.

Для первого варианта проверки вам понадобится омметр, с помощью которого измеряется сопротивление на обмотке. Норма 550-750 Ом. Если есть небольшая разница более 10% по сравнению с нормой, то в этом нет ничего страшного.Если есть серьезные отклонения, прибор нужен.

Проверить датчик можно с помощью вольтметра. Для этого варианта вам понадобится измеритель трансформатора и индуктора. Возможно, этот способ окажется слишком сложным и дорогим. Хотя считается достаточно эффективным.

Сначала необходимо рассчитать индуктивность. Если устройство работает, это значение будет находиться в районе 200 — 4000 igne. Напряжение питания будет не менее 500 мВ. Затем следует мегомметр и измерить сопротивление, которое не должно быть ниже 20 МОм.

Поломка датчика коленвала на ВАЗ 2110 достаточно редка и связана с скоплением грязи, заводским браком, механическими повреждениями.

Определение проблемы датчика коленвала в ВАЗ 2110 8 клапанов и их устранение взаимосвязано с заменой прибора. Это просто сделано. Надо его удалить, а вместо него поставить новый.

Для замены датчика коленвала на ВАЗ 2110 важно учесть ряд нюансов:

1. Запчасти необходимо приобретать в специализированных магазинах.
2. При установке нового датчика следует соблюдать исходное положение. Соответствующие теги помогут вам это запомнить. Также необходимо соблюдать датчик коленвала ВАЗ 2110.
3. Между датчиком и диском синхронизации должен оставаться зазор.
4. Болты следует затягивать с моментом не более 8 — 12 нм.

Если датчик положения коленвала ВАЗ 2110 8 клапанов не простил испытания и проверки, можно судить о его поломке.При покупке и установке нового атрибута он должен быть пробным. Нужно хотя бы сопротивление измерить. Если проверка показала, что он исправен, датчик можно ставить на машину. Не забывайте, что между шкивом и зубом датчика должно быть пространство. Этот фактор зависит от того, насколько правильно будет работать система управления.

О поломке датчика коленвала ВАЗ 2110 8 клапанов говорят, когда он не прошел проверку.

Инжекторный двигатель превосходит карбюратор по многим показателям.Однако у него есть слабость — при использовании некачественного грязного бензина форсунка может быстро засориться и ее сложнее диагностировать и отремонтировать.

Признаки неисправности форсунки ВАЗ-2110

Из-за наличия в топливе грязи и различных примесей зачастую требуется более 40 000 км пробега форсунок форсунок. Есть и другие неисправности. Если двигатель работает нормально, то проводить какие-либо профилактические работы в срочном порядке не рекомендуется.

Если двигатель неустойчивый, глохнет на холостом ходу, машина не запускается или не может развивать полную мощность — Скорее всего, неисправны форсунки форсунок. Также необходимо проверить их, если на холостом ходу коленчатый вал вращается со слишком высокой частотой. Штанги и провалы при движении и перебегах бензина тоже должны настраивать вас. При выходе из строя форсунок в выхлопных газах концентрации CO и CH значительно превышают предусмотренные нормы, и утечка утечки топлива может вызвать калибровочное возгорание.

Как снять форсунку ВАЗ-2110?

Перед диагностикой форсунки ВАЗ-2110 отсоединяем «массовый» провод от АКБ вместе с гофрированным входным патрубком и отсоединяем вакуумную трубку от регулятора давления подаваемого топлива. Нажав соответствующие фиксаторы, отсоедините разъемы с проводкой от регулятора холостого хода и. Снимите форсунку:

1. Отсоедините разъем жгута проводов форсунки от прокладок гильзы.
2. Откручиваем и снимаем болты крепления аппарелей форсунок.
3. Откручиваем винт крепления держателя топливопровода. Снимите держатель.
4. Осторожно сместите аппарель по оси форсунки таким образом, чтобы аккуратно вынуть все компоненты форсунки из монтажных отверстий впускного коллектора.
5. Осторожно выведем форсунки аппарели под ресивер, стараясь не повредить форсунку.

Диагностика форсунки ВАЗ-2110

Диагностика: Подключите ее колодку проводов к разъему жгута, а затем массу «массу» к АКБ; Опускаем форсунки в емкость с прозрачными стенками, а потом проверяем разбрызгивание бензина — крутим стартер.Топливо должно распыляться правильным конусом, из всех форсунок должно биться 4 форсунки, количество распыляемого топлива должно быть одинаковым во всех 4 баках (проверяется мерной емкостью).

Несоответствующая, форсунка должна быть заменена в соответствии с этими требованиями.

Выключите зажигание и осмотрите форсунку: если топливо заметно приближается из какого-то распылителя — эта форсунка негерметична и подлежит замене. Если топливо совсем не разбрызгивается, то проверьте питание: отсоедините разъем с проводами (предварительно отсоединив АКБ) и подключите АКБ напрямую, соблюдая полярность, к контактам форсунки, а затем включите зажигание — если форсунка начнет распылять, значит неисправна ее электрическая цепь.

Проверяем сопротивление обмоток: отсоединяем штекер от патрубка с проводами (предварительно отсоединив АКБ) и подключаем к его контактам омметр. Показания прибора должны соответствовать 11-15 Ом. Если они отличаются, насадку следует заменить.

Датчик силового канала ВАЗ 2110. Назначение датчика положения коленчатого вала

Датчик положения коленчатого вала, отвечающий за синхронизацию подачи топливных смесей и поджигания состава в камере.Благодаря анализатору коленчатого вала контроллер двигателя определяет, в какой момент необходимо подать бензин в определенный цилиндр. Большинство современных автомобилей оснащено датчиками индуктивного типа. Анализатор реагирует на движение привода генератора. Для этого на колесе генератора есть определенные зубья и контрольный зазор. В момент прохождения сенсором управляющего нажатия анализатор генерирует определенный сигнал, который затем передается в контроллер.

Наладка работы моторной системы современного автомобиля во многом зависит от правильной работы различных анализаторов.Сегодня автомобиль оснащен большим количеством датчиков. При поломке одного из них двигатель автомобиля начинает некорректно работать. Датчик положения коленчатого вала — один из важнейших анализаторов моторной системы. Если анализатор неисправен, двигатель автомобиля теряет свою первоначальную работоспособность. Поэтому при обнаружении датчика требуется своевременная диагностика.

• Сложный запуск моторной системы.
• Неправильная работа двигателя на холостом ходу.
• Пониженная мощность двигателя.
• Увеличьте нагрузку на систему двигателя.

Датчик положения коленчатого вала выполняет важную функцию по взаимодействию всего топлива и системы автозапуска. Нарушение функции датчика приводит к снижению производительности основных систем автомобиля. В результате может существенно нарушиться правильность поступления бензина, и искра остановится на элементах системы зажигания.

Современные двигатели ВАЗ 2110, оснащенные датчиками ПКВ различных видов. Поэтому при необходимости замены датчика нужно использовать прибор, аналогичный штатному. Для определения модели устройства, установленного на вашем автомобиле, следует обратиться к производителю комплектующих.

Проверка датчика коленвала, процедура, которую может выполнить каждый автомобилист при наличии соответствующего инструмента: мультиметра и отвертки. Несмотря на простоту диагностики ДПКВ, в условиях автомобильной мастерской эта процедура обойдется недешево.Поэтому большинство автолюбителей интересует вопрос — как проверить анализатор положения коленчатого вала на автомобиле ВАЗ 2110 своими руками?

В случае появления указанных неисправностей, свидетельствующих о нарушении работы датчика, необходимо своевременно начать диагностику. Одна из самых частых причин диагностики датчика — снижение мощности двигателя. Также необходимо начать проверку ДПКВ ВАЗ 2110 в активности индикатора, указывающего на необходимость проверки моторной системы.

Для диагностики анализатора необходимо выяснить его местонахождение. В этом нам также помогут комплектующие от производителя ВАЗ. На 2110 анализатор расположен над клапаном масляного компрессора недалеко от генератора.

Для того, чтобы убедиться, что отказ датчика стал причиной отказа датчика, необходимо проверить его работоспособность. Для того, чтобы разобрать анализатор, нам понадобится ключ на 10. Подробнее, как запустить анализатор, нужно наклеить специальные метки на датчик и картер, чтобы запомнить исходное положение прибора.

Первым этапом проверки является визуальная диагностика элемента на предмет механических повреждений ДПКВ. Если визуальная диагностика не дала результата, необходимо продолжить проверку с помощью специальных приборов.

Рассмотрим несколько самых популярных способов проверки ДПКВ.

1. Первый метод диагностики подразумевает использование омметра. С помощью измерительного прибора необходимо определить сопротивление обмотки. Оптимальное сопротивление, указанное производителем ВАЗ 2110, составляет от 550 до 750 Ом.Сопротивление может отличаться в зависимости от модели конкретного анализатора. Если показатели измерителя отличаются от производителя, указанного производителем, необходимо заменить анализатор на аналогичный. Устройство 2110 датчика положения коленчатого вала достаточно простое, и в большинстве случаев анализатор выходит из строя в результате износа. К преждевременному износу анализатора коленвала может быть несколько причин: чрезмерное загрязнение, механическое повреждение или заводской брак.

2.Для следующего метода диагностики потребуется вольтметр. В этом случае необходимо измерить индуктивность и проверить трансформатор. Процедура проверки аналогична описанной выше. Правильность показаний прибора лучше всего проверить дома. Индуктивность должна соответствовать переделу от 200 до 4000 мп. Силовое сопротивление обмотки анализатора — 500 В.

Этапы работы.

1. Для начала необходимо выключить систему зажигания и демонтировать разъем устройства.

2. После этого ключом на 10 откручиваем крепления анализатора и демонтируем ДПКВ.

3. Установите исправный датчик, как указано выше.

4. В случае замены датчика необходимо повторить исходное положение.

Менять датчик необходимо только после детальной диагностики. Для замены важно использовать анализатор, рекомендованный производителем. В противном случае возникает вероятность неправильной работы моторной системы.Во время работы внимательно следуйте инструкциям и рекомендациям производителя. Грамотная установка нового устройства и использование оригинальных запчастей поможет восстановить работоспособность двигателя и вернуть автомобилю первозданную производительность. Замена ДПКВ несложная, но иногда необходимая процедура. С заменой анализатора коленвала справится каждый владелец автомобиля. Авторемонтным мастерским не нужно переплачивать, когда работу можно выполнить качественно и быстрее.

Хороший ремонт!

Как известно, система электронного управления двигателем имеет большое количество различных элементов. При выходе из строя какого-либо звена переводит мотор в аварийный режим, двигатель может трится, плохо заводится, на приборной панели и т. Д. При этом агрегат все равно будет работать, хоть и нестабильно, если на него подается воздух, топливо и есть искра в свече зажигания. Особенностью ДПКВ можно считать то, что неисправности или сбои в его работе обычно приводят к остановке двигателя.Далее рассмотрим, какие признаки неисправности датчика коленвала указывают на проблемы с указанным элементом.

Читайте в этой статье

Функции датчика коленчатого вала

Как уже было сказано, одним из явных признаков неисправности ДПКВ является полная остановка двигателя. Это получается в результате того, что сбои в ее работе не позволяют системе энергосистемы своевременно, а система зажигания не способна настроить топливную смесь в данный момент.А теперь подумайте, почему это происходит.

Датчик коленчатого вала посылает сигналы в ЭБУ, сигнализируя положение коленчатого вала в определенный момент, а также сообщает направление вращения вала и указывает частоту вращения. Учтите, что разные автомобили Как само устройство, так и некоторые функции ДПКВ могут отличаться. Это зависит от типа установленного элемента. Устройств может быть:

• магнитно-индукционного типа;
• оптических датчиков;

Электронный блок управления принимает сигналы от указанного устройства, благодаря чему контроллер «знает» положение коленчатого вала относительно NTC в первом и четвертом цилиндре, а также фиксирует частоту и направление вращения вала.На основе этих данных блок формирует сигналы для управления моментом зажигания, формирует управляющие импульсы для форсунок впрыска, управляет работой и т. Д.

Датчик положения коленвала: признаки неисправности и проверка ДПКВ

В том случае, если причиной неисправности является датчик коленвала, признаки неисправности могут быть следующими:

• Холодный или прогретый двигатель не запускается;
• при работе под нагрузкой возникает;
• снижена мощность двигателя, пропадает динамика;
• рулонов будет прыгать во время движения, быстро меняются обороты и т. Д.

Следует иметь в виду, что указанные симптомы могут появиться в результате других неисправностей. По этой причине перед началом манипуляций с ДПКВ следует исключить другие возможные неисправности. Также следует добавить, что сбои в работе датчика коленвала могут возникать не постоянно. Другими словами, нестабильная работа в DVS. Или проблемы с запуском не всегда могут проявиться, хотя загорается «чек». В ситуации возникновения ситуаций рекомендуется производить компьютерную диагностику двигателя автомобиля для более точного определения причины.

Вы также можете проверить датчик положения коленчатого вала самостоятельно. Существует несколько доступных методов, позволяющих определить характеристики элемента с относительной точностью. Устройство заключено в пластиковый корпус, который обычно крепится на кронштейне в месте расположения шкива привода генератора. Также к изделию можно присоединить провод, имеющий большую длину. Использование такого провода связано с тем, что место установки ДПКВ достаточно удаленное.

Отметим, что сам датчик коленвала выходит из строя редко.Чаще причиной являются механические повреждения при работе в заготовке, а также выпадение посторонних предметов в пространство между датчиком и зубчатым шкивом.

Если при визуальном осмотре ничего не выявлено, то датчик синхронизации необходимо будет удалить, после чего можно будет приступить к проверке. Элемент следует осмотреть еще раз, что помогает определить повреждение корпуса, сердечника, контактной площадки. Следует добавить, что нередко после простой очистки контактов и жил от грязи ДПКВ начинает нормально работать.

В случае, когда видимых дефектов не было замечено, следует проецировать диагностику датчика с помощью мультиметра. Прибор переведен в режим омметра для измерения сопротивления на обмотке ДПКВ. В норме показания должны быть 550-750 Ом. Также существует способ фиксации индуктивности датчика синхронизации, но такую ​​диагностику сложнее реализовать в гаражных условиях и требует дополнительного оборудования (вольтметр, сетевой трансформатор).

Следует отметить, что одним из быстрых способов проверки является установка заведомо исправного или нового датчика синхронизации.Если после замены двигатель заводится и работает нормально, то причина очевидна. Необходимо учитывать, что при установке датчика коленвала должен быть правильно выставлен зазор, который присутствует между зубчатым шкивом и ДПКВ. При квалифицированной установке датчика предполагается, что зазор между сердечником датчика и синхронизирующим диском составляет 0,5 — 1,5 мм. Регулировка указанного зазора возможна установкой дополнительных шайб в месте посадки датчика коленвала.

Суммировать

С учетом вышеизложенного можно сделать вывод, что датчик коленвала является одним из важнейших элементов в общей схеме электронного управления силовым агрегатом. Выход из строя ДПКВ приведет к полной остановке двигателя, сбои в его работе значительно усложнят эксплуатацию транспортного средства или сделают езду на автомобиле практически невозможной.

По этой причине рекомендуется иметь запасной датчик коленвала в автомобилях, на которых владельцы регулярно преодолевают значительные расстояния по трассе.Также необходимо добавить, что стоимость датчика коленвала для большинства отечественных и иномарок вполне доступна.

Что касается проверки и замены, то в самом начале необходимо убедиться в отсутствии посторонних предметов между датчиком и диском синхронизации, а также самого зазора в допустимых рамках. Параллельно следует учитывать, что устройство может быть исправным и работоспособным, а причина отказов — грязь на ядре ДПКВ.

Читайте также

Назначение и особенности работы ДПРВ (датчика положения распредвала) на бензиновых и дизельных двигателях. Проверка и замена датчика своими руками.

Почему стартер нормально крутится, а двигатель не цепляется, не запускается. Основные причины неисправности, проверка систем подачи топлива, зажигания. Советы.

Назначение, устройство и принцип действия датчика положения коленчатого вала (датчика синхронизации). Как проверить и установить датчик коленвала.

Современные «десятки» оснащены множеством различных электронных устройств и узлов, выполняющих различные функции. Одним из важных элементов является датчик коленвала на автомобиле ВАЗ 2110. В этой статье мы подробно расскажем о назначении и признаках неисправности регулятора.

[Скрыть]

Описание датчика коленвала

Итак, что это за контроллер и каково его назначение? Где найти устройство, чтобы его заменить? Каковы основные признаки неисправности устройства? На эти вопросы мы дадим ответы ниже.

Функции и назначение

На двигателе 8 или 16 клапаны ДПКВ предназначены для выполнения неконтролирующих вариантов, но для синхронизации фаз при впрыске бензина. Также датчик коленвала на ВАЗ 2110 передает импульс на воспламенение топливно-воздушной смеси в силовой агрегат камер сгорания. Следовательно, в случае выхода из строя контроллера это может привести к тому, что различные системы автомобиля будут работать без перебоев. А это значит, что нормальная работа двигателя будет невозможна.

Сам по себе Датчик коленвала ВАЗ 2110 — это устройство индуктивного типа, этот контроллер должен реагировать на прохождение зубьев на уточняющем диске. Этот диск монтируется на шкиве привода генератора, а сам контроллер устанавливается рядом с ним. На шкиве 58 зубчиков, между которыми впадина размером 2 зубца. Эта wpadina позволяет синхронизировать поршни двигателя с верхней мертвой точкой. В момент, когда Wpadina проезжает мимо контроллера, соответствующий сигнал поступает на блок управления двигателем.

Конструкций устройств этого типа довольно много, принцип их работы основан на таком регуляторе, как датчик Холла ВАЗ 2110. В последнем случае регулятор тоже реагирует на вращающийся вал, но его срабатывание осуществляется в результате прохождения постоянного магнита.

Где находится?

Если в двигателе замечены неисправности, прежде чем приступить к выявлению поломок и признаков неисправности, необходимо узнать, где находится регулятор.Где датчик положения коленвала на 8- или 16-клапанной «дюжине»? Если открыть капот, то обратите внимание, что регулятор находится прямо на крышке масляного насоса. Как видите, расположение регулятора не особо удобное. Инженеры ВАЗ продумали этот момент, подумав об удобстве замены контроллера, поэтому оснастили ДПКВ длинным проводом на 80 см.

Признаки неисправности

При выходе из строя контроллера, включенного на масляный насос, водитель не сможет запустить двигатель.В случае поломки решить проблему невозможности пуска мотора позволит только замена регулятора. Следует отметить, что на 8- или 16-клапанных двигателях проблема полного выхода из строя контроллера возникает, как показывает практика, в большинстве случаев проблемы накапливаются.

Итак, каковы признаки неисправности ДПКВ:

1. Пониженная мощность двигателя при движении. Когда водитель резко поднимается на газ, можно почувствовать перебои в подаче электроэнергии. Учтите, что в карбюраторных двигателях это может происходить при неправильной работе ускорительного насоса.
2. В некоторых случаях может появиться детонация двигателя, особенно если он работает на высоких оборотах. Иногда эта проблема может быть связана с некачественным топливом.
3. Может возникнуть затруднение при запуске двигателя.
4. Еще один признак неисправности, при которой требуется замена датчика коленвала на «десятку», это повышенный расход бензина (автор видео о замене датчика коленвала на отечественной библиотеке — канал ИЗО))) Лента ).

В целом выход из строя этого контроллера может привести к нестабильной работе силового агрегата.Что касается причин, то обычно они связаны с заводским браком. В некоторых случаях регулятор выходит из строя из-за загрязнения на месте установки.

Диагностика

Процедура диагностики устройства заключается в проверке параметра сопротивления его обмоток, для которого используется m. Если в результате диагностики тестер показал значения, отличные от 550-570 Ом, это свидетельствует о выходе из строя контроллера. Во избежание поломки датчика место его установки всегда должно быть чистым.Кроме того, не лишним будет проверить и целостность проводки, очень часто важную роль играет качество соединений. Что касается ремонта, то ДПКВ ремонту не подлежит, регулятор можно только поменять на исправный.

Извините, в настоящее время нет доступных опросов.

Инструкция по замене

Как проходит замена датчика положения коленвала ВАЗ 2110? Для выполнения задачи вам понадобится всего лишь гаечный ключ на 10.

Пошаговая инструкция для этого процесса представлена ​​ниже:

1. Для начала необходимо выключить зажигание.На всякий случай, чтобы не допустить возможных замыканий в бортовой сети автомобиля, можно отсоединить минусовую клемму от аккумуляторной батареи.
2. Затем откройте капот и найдите контроллер. Вам нужно отсоединить разъем от регулятора.
3. Гаечным ключом на 10 нужно открутить болт крепления устройства. Снимают ДПКВ с места установки на крышке масляного насоса, после чего его заменяют новым регулятором. Перед установкой необходимо убедиться, что проблемы в работе силового агрегата вызваны плохим качеством проводки.В противном случае замена не даст необходимых результатов. Очистите разъем от пыли и грязи и место расположения устройства, это позволит избежать возможных сбоев в его работе в будущем.

Не секрет, что управление двигателем на «десятых» моделях отечественного автопроизводителя АвтоВАЗ осуществляется компьютерным управлением. Различные датчики снимают данные, отправляют их на главный компьютер, который распределяет работу систем.

Обращает на себя внимание, но только этот элемент. Может выйти из работы двигателя при выходе из строя регулятора.Задача этого датчика — синхронизировать систему зажигания и систему подачи топлива.

Если устройство ломается, синхронизация нарушена. Следовательно, он не работает в работе всей системы. Искры нет, топливо не подано. Двигатель может некоторое время вести себя, но потом все равно глохнет.

Как он работает

Давайте разберемся, как работает этот предмет. Ручка считывает данные о частоте вращения коленчатого вала, а также сообщает его текущее положение с помощью магнитных импульсов.

Поскольку двигатели, устанавливаемые на ВАЗ 2110, отличаются друг от друга, применяются и различные датчики ПКВ. Следовательно, при замене необходимо выбрать аналогичное устройство, так как контроллер с другими характеристиками не годится, потому что система все равно не будет работать даже при наличии качественного, исправного датчика.

Признаки неисправности

Если в вашем распоряжении есть мультиметр и обычная отвертка, вы без проблем сможете самостоятельно проверить работоспособность устройства.

К неисправностям датчика коленвала относятся:

• На панели приборов загорается контрольная лампа, рекомендующая двигатель;
• На холостом ходу двигатель ведет себя нестабильно;
• Сбрасывает тягу;
• Падение, подъем оборотов двигателя;
• Детонация происходит, то есть вентиляторами впускного или выпускного коллектора;
• Двигатель не запускается.

Чек

Перед тем, как его проверить, необходимо до него добраться. А в не очень удобном месте на двигателе стоит девайс.Так что будьте готовы потратить некоторое время.

В общем нужный датчик стоит на крышке масляного насоса. Искать нужно прямо возле шкива генератора.

Теперь к вопросу, как это проверить. Рассмотрим две наиболее распространенные ситуации, но для начала уберем элемент.

• Демонтаж датчика осуществляется ключом на 10 миллиметров;
• Обязательно сделайте специальные метки на картере и датчике. Это позволит вернуть его на прежнее место, либо установить новый регулятор в правильное положение;
• Если нет внешних заметных повреждений датчика коленвала, то необходимо использовать мультиметр;
• Не забудьте замерить расстояние между датчиком и диском синхронизации.В нормальном положении зазор составляет от 0,6 до 1,5 миллиметра.

Первый способ проверки

В этом случае вам понадобится омметр , которым вы замените сопротивление на обмотке. По нормам производителя показатель колеблется от 550 до 750 Ом.

Ничего страшного, если ваши показатели несколько отличаются от нормы. Если отклонения серьезные, придется заменить датчик.

Следует отметить справедливо, что датчик положения коленвала на моделях ВАЗ 2110 ломается редко.Среди основных причин его отказа от нормальной функциональности — скопление грязи, механические повреждения, а также банальный заводской брак.

Второй способ

Здесь потребуются вольтметр, трансформатор и измеритель индуктивности. Измерение сопротивления желательно при компактной температуре.

Когда объекты омметра получены, вооружаем индуктором для измерения индуктивности. AT Устройство должно показывать от 200 до 4000 единиц (Миллигени).

Мегомметр измеряется сопротивлением при напряжении обмотки датчика положения коленчатого вала 500 вольт. При нормальном состоянии показаний не более 20 мОм.

Нюансы замены

Заменить датчик достаточно просто. Его удаляют из среды обитания, а на его место устанавливают новое устройство.

Однако важно учесть некоторые нюансы.

1. Выбирайте качественные автозапчасти, которые стоит приобретать в специализированных магазинах.Их работоспособность желательно проверить на месте.
2. При установке нового регулятора соблюдайте исходное положение. Чтобы запомнить это, нанесите соответствующий маркер или мел.
3. Не забывайте следить за желаемым расстоянием между датчиком и диском синхронизации. Мы уже сообщали о нормальном показателе клиренса.
4. Болты затягиваются обязательно с моментом, не превышающим 8-12 нм.
5. Проверьте новый датчик, прежде чем он окажется задействованным в работе.топливная система. Неправильно подобранное устройство может привести к ряду других неисправностей, выходу из строя силового агрегата.

Самостоятельно проверить и поменять датчик положения коленвала на отечественную «десятку» не составляет труда.
