почему плохо светят, как настроить, видео

Содержание

1 Когда нужна регулировка света фар на ВАЗ 2110
2 Что нужно для регулировки передних фар на ВАЗ 2110
3 Подготовка к регулировке фар на ВАЗ 2110
4 Схема регулировки фар ВАЗ 2110
5 Виды регулировки фар на ВАЗ 2110
- 5.1 Как отрегулировать свет фар на ВАЗ 2110 по высоте
- 5.2 Как регулировать фары на ВАЗ 2110 по горизонтали
6 Как правильно отрегулировать фары на ВАЗ 2110
- 6.1 Как на ВАЗ 2110 регулировать фары ближнего света
- 6.2 Как на ВАЗ 2110 отрегулировать фары дальнего света
- 6.3 Как отрегулировать противотуманные фары на ВАЗ 2110
7 Полезные советы
8 Заключение

Регулировка фар ВАЗ 2110 своими руками решит проблему недостаточного света в темное время суток без лишних расходов. Схема действий примерно одинаковая для всех автомобилей, но все-таки для каждой модели есть свои особенности. С настройкой фар ВАЗ 2110 легко можно справиться своими силами, большой перечень сложного инструмента не нужен.

Когда нужна регулировка света фар на ВАЗ 2110

Регулировка фар Киржач ВАЗ 2110 повышает качество освещения в темное время суток. Настройки нужно выполнить правильно, поскольку некорректные ухудшают степень видимости на дороге. Оптику выставляют согласно схеме – малейшие нарушения угла наклона приводят к тому, что водителей других транспортных средств ослепляет рассеянный поток света. Подобные ситуации повышают риски возникновения ДТП на случай встречных разъездов.

Важно! Именно недостаточное освещение – частая причина аварий на дорогах.

Не всегда заводская настройка оптики обеспечивает оптимальную видимость, но проблему решают регулировки

Помимо недостаточного освещения на трассе, регулировку делают в следующих случаях:

установлена новая лампа, фара или отражатель, что требует дополнительных настроек;
монтированы новые противотуманки;
заменены колесные диски, шины;
произошла авария, в ходе которой был поврежден кузовной перед;
в недавнем времени была выполнена замена, ремонт элементов подвески.

Если на ВАЗ 2110 плохо светят фары, устранить проблему можно своими силами. Главное – выполнять работы по плану, четко следуя инструкции.

Что нужно для регулировки передних фар на ВАЗ 2110

До начала обслуживания следует подготовить набор инструмента, чтобы потом не отвлекаться. Как правило, достаточно штатного набора, который постоянно присутствует в багажнике. Дополнительно может пригодиться домкрат, знак аварийной остановки.

Чтобы сменить лампы оптики или сделать регулировку, сложный набор инструмента не нужен

Подготовка к регулировке фар на ВАЗ 2110

До регулировки фар на ВАЗ 2110 своими руками желательно посмотреть видео. Наглядная инструкция поможет понять, как именно выполнять работы, даже не имея специальных навыков, знаний.

В целом порядок выполнения работ выглядит таким образом:

Ровно выставляют кузов, тестируют давление внутри шин – параметр должен соответствовать заданным критериям.
Удаляют загрязнения с оптики – пыль, масло и другие вещества. Проще всего делать это будет водой, для масла берут растворитель на органической основе.

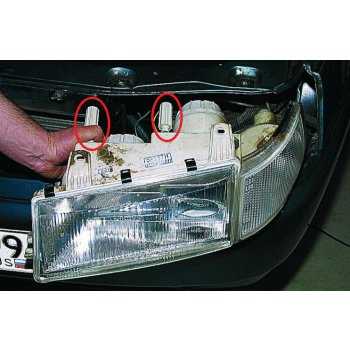

Регулировочные винты смачивают проникающей жидкостью, ослабляют крепления, заново проводят тест надежности посадки оптических приборов в нишах.

Когда это будет выполнено, останется протестировать давление внутри шин. До регулировки выбирают ровную площадку и делают на стене вертикальную разметку.

Чтобы устранить проблему с недостаточным светом, нужно точно определить ее причины

Важно! Чтобы ускорить процесс обслуживания, желательно заручиться помощью второго человека.

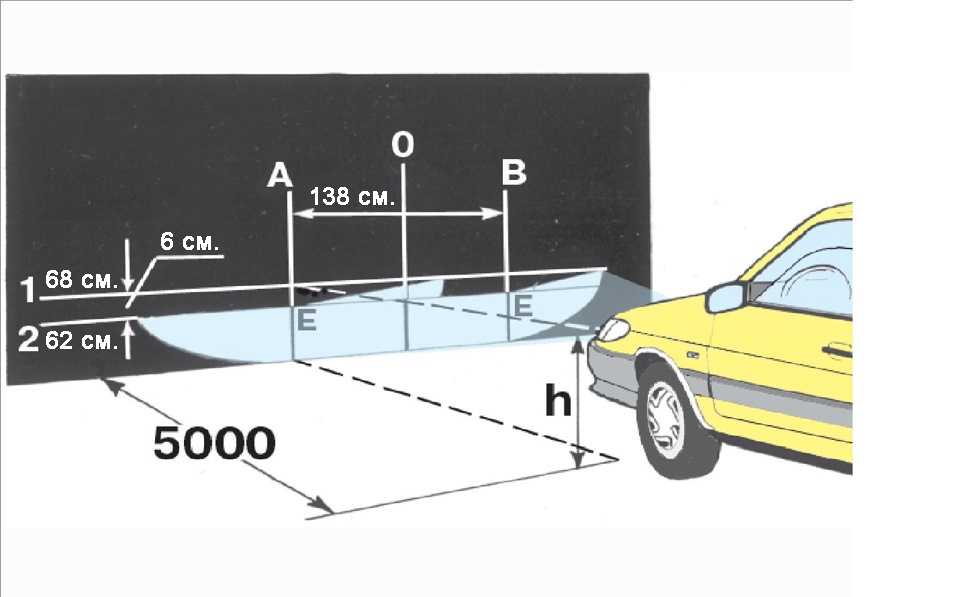

Схема регулировки фар ВАЗ 2110

До начала регулировки фар ВАЗ 2110 Вosch нужно подъехать примерно на 2 м к стене, потом отметить центр автомобиля на ней и разместить расположение осевых частей ламп. Затем размечают расстояния от поверхности полотна дороги до определенного прибора освещения. От центра источника потока света отмечают расстояние до центральной части авто, проводят линию ниже намеченной ранее где-то на 5 см.

Нужно удалиться от стены с разметкой на 7 м. Те точки, которые отвечают центрам приборов освещения, соединяют друг с другом линиями. Эту линию останется дополнить еще тремя вертикальными отрезками. По мере завершения разметки переходят к регулировкам.

Ничего сложного в настройке ВАЗ 2110 нет, но нужно работать по схеме

Виды регулировки фар на ВАЗ 2110

Основные методы работы с оптикой:

на стенде – самый удобный и простой, но не всегда выполнимый в условиях гаража вариант;
с применением специального аппарата;
вручную.

Направления регулировок – по вертикали либо по высоте.

Как отрегулировать свет фар на ВАЗ 2110 по высоте

Чтобы улучшить освещение по высоте, измеряют расстояния от центров фар и до пола. Потом делают линию на экране, отступают 50-60 мм и проводят вторую. Дополнительно создают вертикально расположенные линейные отрезки по центрам прожекторов плюс одну линию на равном удалении от них.

Регулятор направлений пучков света от фар ВАЗ 2110 устанавливают в позиции минимальной загруженности транспортного средства. Одну из ламп прикрывают листом картона, включают ближний свет. Дополнительно регулируют направления пучков света от открытых фар, поочередно меняют положения с применением крестообразной отвертки.

Хороший дальний свет в темноте во многом зависит от правильности настроек оптики по высоте

Как регулировать фары на ВАЗ 2110 по горизонтали

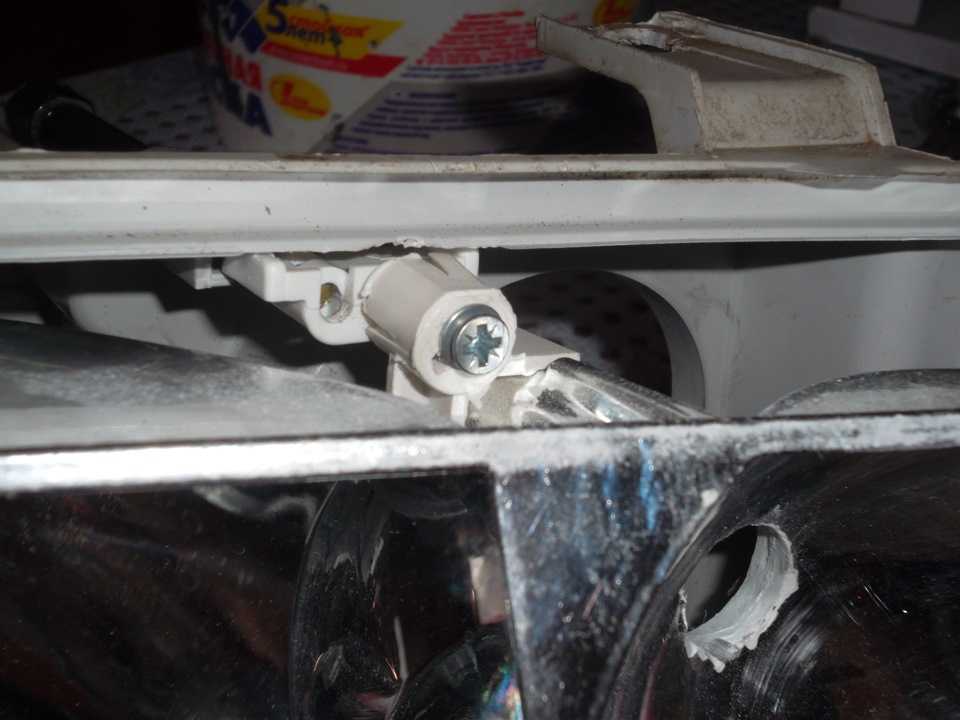

Отклонения пучков светового потока в горизонтальных плоскостях можно регулировать через отверстия поперечин, которые находятся около автомобильной оси, расположенной в продольном направлении. Вращение колеса винта регулировки, расположенного на корпусе фары, настраивает высоту пучка света.

Верхняя область пятна должна четко совпадать со второй линией на экране, область излома пучка – с вертикально расположенной чертой в зоне центра фары. Аналогично настраивают положение пятен на второй фаре.

Как правильно отрегулировать фары на ВАЗ 2110

Для настройки работы оптики в ВАЗ 2110 используют стандартные схемы. Они подробно расписаны в руководстве по эксплуатации автомобиля. Универсальный порядок действий всегда предполагает создание вертикально расположенных на поверхностях стен разметок.

Как на ВАЗ 2110 регулировать фары ближнего света

Когда разметка будет готова, включают фары. Обязательно корректно настроить угол – в идеале данный параметр должен совпадать с линией, расположенной на стенах в горизонтальном направлении. Чтобы добиться оптимально направленного потока света, винты вращают с тыла фары в самом подкапотном пространстве.

Важно! Регулировать приборы нужно поочередно – сначала один, потом второй, прикрыв первой. Только такой подход позволяет добиваться оптимальных точных результатов.

Применять сложное оборудование, приборы не требуется – достаточно демонтировать фару и положить ее, например, на стул

Как на ВАЗ 2110 отрегулировать фары дальнего света

Дальний и ближний свет регулируют по отдельности, менять разметку на стене обязательно. Вертикальные поверхности до выполнения настройки делают гладкими и ровными, оптимальные расстояния составят 10 м.

Порядок действий:

Автомобиль заправляют и таким образом подготавливают к работе. Удобно будет выполнять манипуляции на вертикально расположенной площадке.
Чтобы зафиксировать реальные точки центров, нужно сначала обнаружить их на машине. Потом точки соединяют, между ними делают линию на 10 см ниже основной.
После окончания размеры автомобиль отгоняют примерно на 10 м, регулятор фиксируют на нулевой отметке.

Пучок света от главной оптики будет играть роль верхней границы нижней линии.

Как отрегулировать противотуманные фары на ВАЗ 2110

Противотуманный свет регулируют путем вращения в вертикальной и горизонтальной плоскости. В итоге получится добиться оптимального угла наклона. Предварительно следует ослабить болты креплений.

Порядок выполнения работ:

Выставить машину на ровную поверхность, расстояние от вертикальной оси должно быть около 5 м или немного больше. Автомобиль устанавливают так, чтобы его ось шла относительно площадки с разметкой перпендикулярно.
Протестировать текущие показатели давления внутри шин – желательно, чтобы они соответствовали нормам, пружины стояли на своем месте.
Замерять удаление от центрального участка противотуманной оптики до основания площадки.
Отметить горизонтально расположенную линию с учетом уровня произведенных предварительно измерений.
Подключить ближний свет, расставить отметки на вертикальных поверхностях, сделать центры в паре лучей.
Включить ближний свет, выключить противотуманки.

Верхний ограничитель пучка света должен быть ниже высоты горизонтальной площадки ориентировочно на 10 см. Оптику фиксируют в параллельной позиции по отношению к продольной автомобильной оси.

На стенах делают линии, разделяющие автомобиль на 2 половины. Дополнительно рисуют полосы на 10 см ниже, чем первая. Замеряют удаление от грунта до противотуманной фары, затем от центра авто до лампы. Место пересечения этих линий – центр для ориентировок.

Иногда в противотуманки устанавливают светодиоды, но делать это следует осторожно

Полезные советы

Регулировать головной и противотуманный свет можно по одной схеме. Настройка своими силами не столько сложная, сколько кропотливая. Но если все сделать правильно, комфорт езды в темное время суток значительно увеличится.

Для проведения самостоятельных регулировочных работ автомобиль подготавливают и устанавливают на вертикальной поверхности. Затем на стене делают корректную разметку, о которой речь шла выше. Финальный этап – настройка с использованием регулировочных винтов самой оптики.

Интересный вариант для серьезного тюнинга – ксеноновые фары

Заключение

Регулировка фар ВАЗ 2110 своими руками по высоте, горизонтали при условии соблюдения последовательности действий даст хорошие результаты. Выполнять работы нужно по схеме, предварительно сделав на стене разметку. Чтобы настроить оптику, используют винты регулировки. Отдельного внимания заслуживает тюнинг противотуманных элементов.

Как отрегулировать фары на ВАЗ-2110 своими руками: инструкция с видео

Многие обладатели данной марки неоднократно сталкивались с проблемой неправильной работы фар. Из-за этого ухудшается видимость в плохих условиях либо же ночью. Если автолюбитель разбирается в особенностях своей машины, он знает, как самому отрегулировать фары на ВАЗ-2110. В этой процедуре нет ничего сверх сложного. При четком соблюдении всех правил фары будут работать на высшем уровне и проблем с видимостью у владельца не возникнет.

Отрегулированный свет фар гарантирует отличную видимость, в результате чего снижается риск аварии. Именно поэтому при первых же признаках некачественной работы оптической системы автомобиля нужно сразу приступать к работам по улучшению светового потока. Это можно сделать такими способами:

обратиться к мастеру, который отрегулирует работу;
приобрести специальное устройство для регулировки светового потока;
выполнить эту работу самостоятельно.

Некоторые считают, что без специальных знаний и навыков фары не отрегулировать. Однако это вовсе не так. Данную работу можно выполнить собственноручно, сэкономив при этом средства, которые пришлось бы отдать мастеру, и время, затраченное на ожидание визита специалиста. Как самому отрегулировать фары на ВАЗ-2110? Для того чтобы это сделать, нужно знать некоторые правила. Итак, начинается процедура с таких этапов:

Сначала необходимо выполнить разметку по схемам на стене.
После этого переходим к разметке расположения ламп.
Далее осуществляем настройку света.

Необходимо понимать, что направление светового потока зависит от следующих факторов:

давления шин машины;
исправности пружин;
нагрузки на распределение подвески.

Очень важно, чтобы все составляющие автомобиля были исправны, иначе фары будут светиться под неправильным углом.

Непосредственно регулирование фар включает в себя выполнение таких мер, как:

Для начала необходима ровная стена, которую нужно разместить напротив машины. Расстояние между объектами должно быть не менее 7 метров.
После этого надо подготовить мел и клейкую бумагу, которые пригодятся для осуществления разметки.
Перед настройкой важно очень тщательно разметить поверхность исходя из параметров авто.

Подробнее о разметке и регулировке фар

Сначала нужно приблизиться к стене на расстояние 2-3 метра. Далее необходимо пометить на стене центр осей фар. После этого надо отъехать на 8 м. Затем центры каждой лампы соединяются линией. Также понадобится еще одна линия разметки. Она должна быть параллельно первой линии, но расположенная на расстоянии около 6 см. На этом разметка окончена.

Перед тем как приступить к настраиванию работы оптики, нужно хорошенько ее помыть. Бывает, что из-за грязи не получается правильно отрегулировать световой поток. Вне зависимости от того, какой вид, «Бош» или «Киржач», он должен быть чистым и без дефектов. Если присутствуют царапины либо трещины, нужно заменить фару, так как регулировка в данном случае ничем не поможет. Если все в порядке, можно приступать к главной работе. Процесс настраивания светового потока происходит следующим образом:

Сначала нужно вывезти автомобиль на просторную площадку, где имеется стена.
После этого ВАЗ-2110 надо разместить напротив данной стены.
Затем следует начертить линии, проходящие через центральные точки фар.
Далее включаем свет одной из них, а вторую прикрываем картоном. Это необходимо сделать для того, чтобы понять, соответствует ли свет размеченным линиям. Если совпадает, значит работа выполнена благополучно. Если нет – процедуру нужно выполнить повторно.

Читайте также: Правила отключения иммобилайзера ВАЗ-2110

Как отрегулировать противотуманные фары

Данная работа осуществляется методом вращения. Оптический прибор нужно повернуть в вертикальной плоскости и по горизонтали. Также важно ослабить болты крепления деталей. Для этого есть специальные приборы. В случае если их нет, порядок действий таков:

как и при регулировке обычных фар, нужно поставить машину напротив высокой стены и сделать разметку;
очень важно проверить, насколько хорошо давление в шинах;
после этого включаем фары и смотрим, какое направление света мы имеем. По ходу нужно регулировать световой поток, закрыв одну из них картоном;
такая же процедура выполняется с другой деталью.

На этом работы по настраиванию функционирования фар авто окончены. Если вы чувствуете, что вам не под силу самому это сделать, обратитесь к специалисту, который быстро и успешно отрегулирует оптический прибор.

Как направить и выровнять фары

Мне все равно, какие у вас фары — прожектор или рефлектор, автомобиль или грузовик — если вы замените свою оригинальную галогенную фару на светодиодную, есть вероятность, что вы ослепите всех остальных на дороге, и вы все еще не можете видеть так хорошо, как вам хотелось бы.

В этом видеоролике рассказывается, как настроить фары со светодиодными лампами и почему некоторые из них работают лучше, чем другие.

Если вы уже что-то знаете о нашем канале, то знаете, что мы делаем освещение лучше, потому что тестируем. Мы много тестируем. Я не говорю, что мне не нравятся светодиодные фары; Я говорю, что большинство из них работают неправильно. Посмотрите другие наши видео, где мы объясняем, почему.

Но вам нужно знать, что для того, чтобы светодиодная лампа фары правильно работала в вашем автомобиле, вам нужен определенный тип конструкции. У вас должен быть определенный тип светодиодного чипа, определенной ширины и размещения внутри фары. Его также необходимо отрегулировать в нужном месте.

Многое зависит от того, какие светодиодные лампы для фар подойдут для вашего автомобиля — они не универсальны. Если вы замените свою галогенную лампочку на лампу со странным рисунком луча, вы никогда не сможете направить фары. Итак, сначала позвольте мне показать вам, как выглядит паршивая схема луча и почему она никогда не сработает, независимо от того, как сильно вы ее нацелите.

В этом примере вы видите, что наша диаграмма направленности непропорционально раздута. Посмотрите, какая она высокая, и посмотрите, где вершина балки. Если вы возьмете самую яркую часть этой диаграммы направленности и поместите ее в нужное место на дороге, посмотрите, как высоко она поднимается. Это ослепляет всех остальных. Вот почему лампочки с такой диаграммой направленности не работают.

Представьте, что ваш автомобиль едет по любой дороге с оригинальными галогенными фарами. Вы можете видеть, что есть отчетливая линия отсечки, и около центра, в верхней части луча, у вас есть самая яркая часть. Это то, что мы называем горячей точкой. У фар есть горячая точка в верхней части луча, поэтому луч может быть направлен под точку зрения встречного водителя.

Теперь давайте вытащим галогенную лампу и вставим светодиодную, которая хорошо работает, например GTR Lighting Ultra 2. Посмотрите другие наши видеоролики, если хотите узнать, почему эта лампа работает лучше других. Реальность такова, что это так.

С этой лампой накаливания вы можете видеть, что диаграмма направленности очень похожа на оригинальный галоген, и это важно. У нас такая же светотеневая граница, у нас такая же точка доступа вверху по центру — и посмотрите, вы можете правильно настроить ее так, чтобы она давала вам максимальную яркость, не слепя глаза другим водителям на дороге. .

Каждый день к нашим видео мы получаем комментарии от людей, жалующихся на ослепляющие и яркие светодиодные фары, а затем другие люди говорят: «Если вы правильно нацелили их, все в порядке», и реальность это только половина истории. Вы все еще должны получить правильные лампочки для начала.

Как правильно направить фары

Итак, давайте поговорим о том, что нужно, чтобы настроить фары после того, как вы выбрали правильные лампы. На своей фаре вы обнаружите две вещи: во-первых, подтяните автомобиль к стене на расстоянии около трех футов, чтобы у вас было пространство между передним бампером и самой стеной.

Вы должны убедиться, что, если ваш автомобиль обычно находится за рулем одного человека, вы хотите, чтобы кто-то сидел на месте водителя, пока вы прицеливались. Если у вас обычно есть автомобиль с большим количеством строительной техники или другого типа оборудования, или чего-либо, что может утяжелить автомобиль, вы захотите смоделировать это и для этого.

Последнее, что вам нужно сделать, это изменить вес того, что вы перевозите в своем автомобиле, а затем направить фары. Вы захотите убедиться, что у вас есть около половины бака бензина, чтобы добраться до этого среднего уровня, и вы захотите убедиться, что ваши шины правильно накачаны. Любая из этих вещей может нарушить выравнивание, когда вы выполняете эту работу самостоятельно.

После того, как вы пристроите свой автомобиль к стене на расстоянии трех футов, определите центр автомобиля и добавьте вертикальный кусок малярной ленты или что-то еще, чтобы обозначить центр. Затем определите центр каждой фары и добавьте еще один вертикальный кусок ленты с каждой стороны.

Убедитесь, что расстояние между центром и отметкой фары на стене одинаково. Вы можете определить центр своей фары по этой маленькой ямочке на пластике.

Теперь возьмите рулетку и измерьте расстояние от земли до центра фары. Это измерение представляет собой высоту ямочки на фаре от пола вверх. Измерьте это расстояние до ленты на стене и сделайте отметку на своем кусочке ленты. Это должно точно определить центр вашей фары на стене.

Затем отмерьте два дюйма вниз и сделайте отметку. У вас должно быть две метки на ленте для обеих фар.

Между этими двумя отметками, которые измеряют центр вашей фары и двухдюймовым перепадом, прикрепите горизонтальный кусок ленты к стене, чтобы получить поперечное сечение, куда целиться.

Нижняя часть этого горизонтального измерения на этой 2-дюймовой отметке должна быть там, где находится верхняя часть диаграммы направленности, когда вы находитесь на расстоянии 25 футов. Теперь, когда у вас есть все метки на стене, идите вперед и оттяните транспортное средство на 25 футов, а затем мы посмотрим на прицеливание.

Двадцать пять футов — общее практическое правило для любого транспортного средства; однако некоторые производители указывают разные расстояния ближе или дальше. Поэтому, прежде чем делать это самостоятельно, проверьте руководство пользователя, чтобы убедиться, что вы делаете это правильно.

Теперь, когда ваш автомобиль находится на расстоянии 25 футов от стены, пришло время использовать отвертку или другой инструмент, чтобы выровнять фары вверх и вниз. Все фары имеют разные регуляторы выравнивания; все они в значительной степени действуют одинаково, но иногда они могут немного отличаться.

В большинстве случаев вы увидите что-то, для чего нужна крестообразная отвертка. Вы открываете капот, смотрите вниз и обнаруживаете, где на вашей фаре находится секция регулировки фар. Тогда вы сможете увидеть, является ли это головкой, нужна ли вам бита Torx или отвертка Phillips поможет.

Регулировка луча: Ford F150 и Dodge Ram

На этом F150 вы можете видеть закрытый узел с небольшой трубкой сверху. Сверху моторного отсека, чтобы переместить внутренний механизм фары, вы повернете отвертку по часовой стрелке или против часовой стрелки. Поворот этого механизма заставит проектор или отражатель двигаться вверх или вниз.

На задней части этой фары Dodge у нас есть похожая штука, но она не торчит сверху. Как вы можете видеть, он находится далеко внизу, ближе к середине фары, но, к счастью, они упростили нам задачу с помощью направляющей, которая входит в ту же зубчатую передачу.

Механизм тот же, что и на этой фаре Ram, но вы не используете отвертку Phillips. В этом случае вы можете использовать либо розетку, либо отвертку Torx.

Теперь взгляните, куда светит ваша фара. Верхняя часть вашей фары — линия светотеневой границы, где находится самая яркая часть луча — не должна превышать 2-дюймовую отметку. Как вы можете видеть здесь, у нас есть один, который выше другого, поэтому мы хотим опустить их обоих, чтобы попасть в это место.

Идея заключается в том, что чем дальше вы от чего-то уходите, тем больше диаграмма направленности. Таким образом, нам нужен перепад на 2 дюйма с высоты 25 футов, что означает гораздо более значительный перепад перед автомобилем при повседневном вождении по шоссе.

Протестируйте на улице

Когда вы за рулем, мне нравится следить за тем, чтобы фары едва отражались от разных уличных знаков. Для меня это хороший показатель того, что они никому не попадутся на глаза, и это согласуется с пошаговыми инструкциями, которые мы только что прошли.

Предположим, вы едете, и все дорожные знаки постоянно горят, или вы можете видеть чей-то затылок в машине перед вами, или вы видите, как кто-то регулирует свои зеркала, потому что вы их ослепляете. В этом случае это примеры либо плохо отрегулированной фары, либо неправильных светодиодных ламп.

То, что вы только что узнали из этого видео, можно применить к любому транспортному средству с любой лампочкой. Неважно, какой он марки, светодиодный, газоразрядный или галогенный — все одно и то же. В конце концов, вам нужен рисунок луча, похожий на оригинальный галогенный, но, надеюсь, более яркий, и вы правильно направляете их, чтобы не ослеплять людей.
